MANUAL DE USUARIO GAWA8HMHKG Gladiator

SEGURIDAD PARA LA INSTALACIÓN DE CANALES GEARTRACK® Y PANELES GEARWALL®....30

INSTRUCCIONES PARA LA INSTALACIÓN DE CANALES GEARTRACK® Y PANELES GEARWALL®....30

Instale los canales GearTrack ^ 32

Instale los paneles Gearwall ^® 35

INSTRUCCIONES PARA LA INSTALACIÓN DE GANCHOS, RECIPIENTES Y CESTAS 40

GARANTÍA......42

In U.S.A. call: 1-866-342-4089

Aux É.-U.: 1 866 342-4089

En EE.UU. Ilame al: 1-866-342-4089

In Canada call: 1-800-807-6777

En Canadá Ilame al: 1-800-807-6777

SEGURIDAD PARA LA INSTALACIÓN DE CANALES GEARTRACK® Y PANELES GEARWALL®

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES PARA LA INSTALACIÓN DE CANALES GEARTRACK®/PANELES GEARWALL®

Piezas y herramientas

■ Retire todas las piezas y sujetadores de su empaque y deseche/recicle todo el material de empaque.
■ Reúna las herramientas y las piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas detalladas aquí.

PIEZAS
Piezas	Canales GearTrack®			Paneles GearWall®
	Mampostería/concreto vaciado	Vigas de madera sin revestir	Panel de yeso sobre vigas de madera: 1/2" (1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)	Mampostería/concreto vaciado	Vigas de madera sin revestir	Panel de yeso sobre vigas de madera: 1/2" (1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)
N.° 8 x 1 1/4" (3,08 cm)*
N.° 8 x 2" (5,08 cm) (incluido)*
3/16" (4,76 mm) x 1 3/4" (4,45 cm)**
Adhesivo para construcción
Vigas de madera de 2" (5,08 cm) x 4" (10,16 cm)
1/4" (6,3 mm) x 2 3/4" (6,99 cm)**

* Use un tornillo para tablero para cualquier clima del tipo de cabeza plana.
** Use un tornillo para mampostería del tipo de cabeza plana.

HERRAMIENTAS
Herramientas	Canales GearTrack®			Paneles GearWall®
	Mampostería/concreto vaciado	Vigas de madera sin revestir	Panel de yeso sobre vigas de madera: 1/2" (1,3 cm), 9/8" (1,6 cm), 3/4" (1,9 cm)	Mampostería/concreto vaciado	Vigas de madera sin revestir	Panel de yeso sobre vigas de madera: 1/2" (1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)
Nivel
Cinta para medir
Taladro inalámbrico
Broca de taladro de 1/8" (3 mm) para taladrar previamente orificios
Detector de vástagos
Detector de CA
Escuadra
Lápiz
Sierra de vaivén
Sierra circular
Cordel entizado
Nivel de línea
Taladro percutor
Pistola para calafateo
Cordel entizado con plomada
Broca de taladro para mampostería de 3/16" (4,7 mm) X 5" (12,7 cm)
Broca de taladro para mampostería de 5/32" (3,9 mm)

■El enganche de las roscas de los tornillos en las vigas de madera debe ser de 1" (2,54 cm) como mínimo. Para panel de yeso de un espesor no indicado en la tabla anterior, vea la ilustración que sigue.

Panel GearWall® Canal GearTrack

A B C D E

A. Panel de yeso
B. Viga de madera
C. Tornillo de cabeza plana en cada ranura de cada viga

A B C D E

D. De 1" (2,54 cm) como mín. a 1 ¼" (3,17 cm) como máx. si está cerca del cableado
E. 14 " (6,3 mm)

IMPORTANTE: Compare la longitud de los tornillos con la ubicación de los cables eléctricos. Asegúrese de que el tornillo no perfore cables eléctricos.

NOTA: El límite de peso máximo es de 75 lb por pie lineal (30,48 cm) para los canales GearTrack® y de 50 lb por pie cuadrado (2,39 kPa) para paneles GearWall®.

Instale los canales GearTrack®

Prepare la pared

Pared de bloques de mampostería/concreto vaciado

■Antes de instalar GearTrack® en paredes de mampostería, se deben impermeabilizar las paredes para evitar el moho o daños en la cimentación. Las paredes que parecen estar secas pueden humedecerse cuando se cubren con paneles. Instale los canales de acuerdo con todos los códigos y ordenanzas locales.

Vigas de madera y panel de yeso sobre vigas de madera

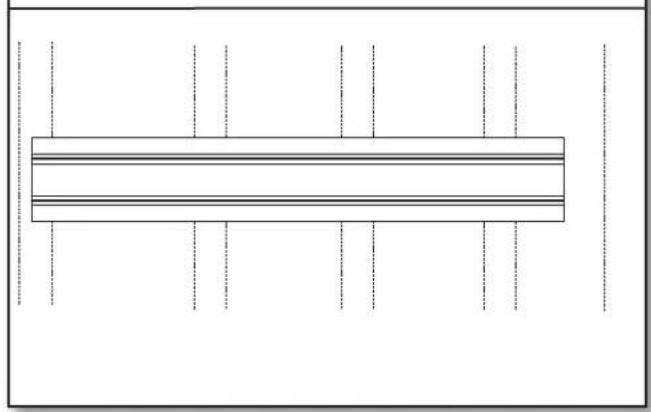

1. Localice las vigas y los componentes eléctricos


Steel Enfer

■Use un detector de vigas para marcar los bordes de las vigas dentro del área de instalación prevista. Asegúrese de marcar también la ubicación de los cables eléctricos.

IMPORTANTE: Compare la longitud de los tornillos con la ubicación de los cables eléctricos. Asegúrese de que el tornillo no perfore cables eléctricos.

1. Corte a medida


■Si es necesario, corte el primer canal con esta longitud y asegúrese de que el corte sea a escuadra.

NOTA: No deben utilizarse canales cortados con menos de 24" (60,96 cm) de longitud.

1. Mida los canales


■Los canales GearTrack® deben montarse en la pared de modo que comiencen y terminen en vigas de madera. Mida desde el centro de la viga al principio del área de cobertura deseada hasta el centro de la última viga de madera que esté dentro de 32" (81,3 cm), 42" (106,7 cm) o 48" (121,9 cm), según la longitud de su canal GearTrack®.

Montaje de los canales

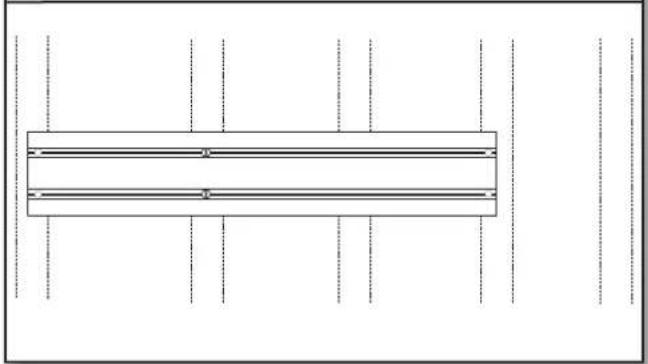

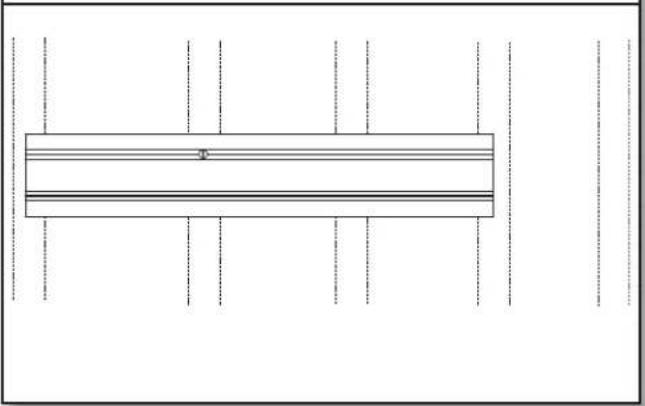

1. Instale el primer tornillo


■Sostenga el canal levantado en la ubicación deseada e instale un tornillo a través de la muesca de la ranura superior y dentro del centro de la viga más cercana al centro del canal hasta que esté al ras con la superficie.

NOTA: Si instala canales GearTrack® sobre bloques de mampostería o concreto vaciado, puede colocar adhesivo para construcción sobre el canal GearTrack® antes de instalarlo en la pared para reforzar la sujeción.

1. Taladre los orificios previamente


■Si se produce una separación, puede ser necesario taladrar previamente y avellanar los orificios de los tornillos cerca de los extremos del canal con una broca para taladro de 18 " (3 mm).

1. Inspeccione la instalación de los tornillos


A B C D E

A. Panel de yeso
B. Viga de madera
C. Tomillo de cabeza plana en cada ranura de cada viga

D. De 1" (2,54 cm) como mín.

a 1 ¼" (3,17 cm) como máx.

si está cerca del cableado

E. 1/4" (6,3 mm)

■Cerciórese de que todos los tornillos estén instalados y alineados con el canal.

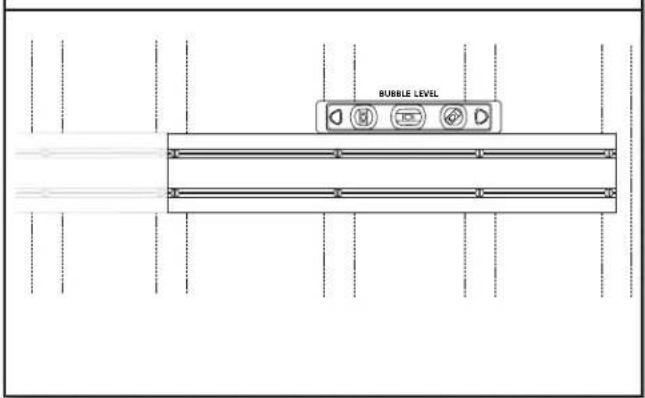

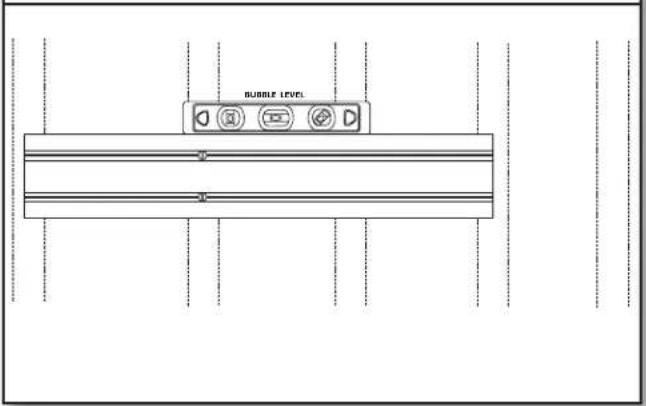

1. Nivele el canal


BUBBLE LEVEL

■Verifique que el canal GearTrack® esté nivelado y, después, instale un segundo tornillo a través de la muesca de la ranura inferior y dentro del centro de la misma viga que en el paso anterior.

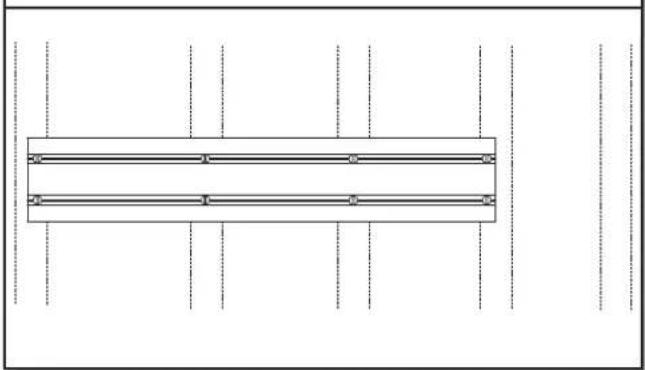

1. Instale los tornillos restantes


■Instale un tornillo en cada ranura en la ubicación de cada viga.

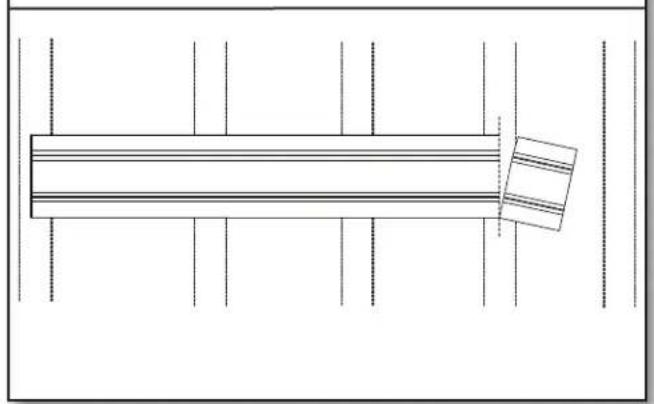

1. Repita con los canales adicionales


BURBLE LEVEL

■Repita este proceso para la siguiente área de aplicación que desee.

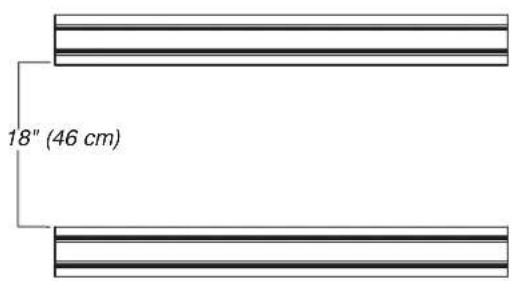

1. Espacio entre los canales


NOTA: Si se van a usar los canales para apoyar los ganchos de accesorios y/o recipientes para artículos pequeños, se pueden colocar a la distancia que se desee. Si los canales se van a usar para apoyar GearBoxes de pared Gladiator ^® , se deben instalar con una separación de 18" (46 cm).

1. Instale casquillos de extremo (se venden por separado)


■Desde el frente, coloque a presión el casquillo de extremo sobre cada extremo del tramo de canal GearTrack®.

Instale los paneles Gearwall®

Planifique su instalación

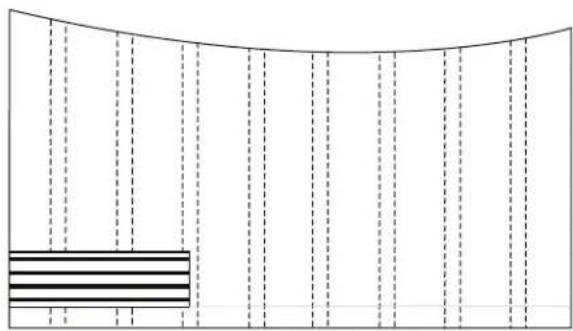

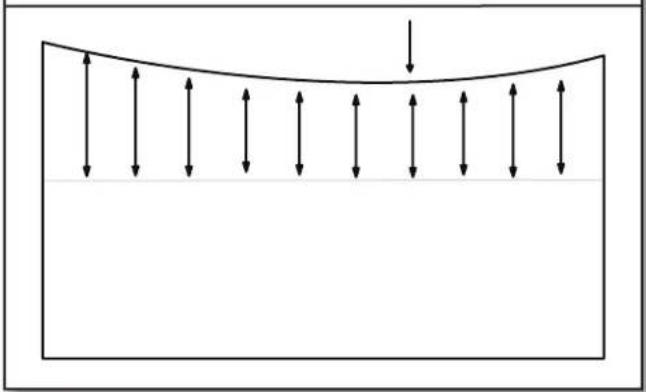

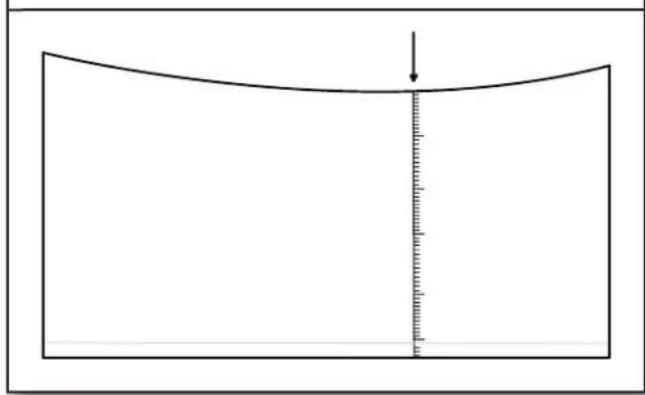

1. Mida la curvatura del cielorraso


■Marque una línea nivelada con cordel entizado nivelado a una altura conveniente en las paredes. Mida desde la línea del cordel entizado hasta el cielorraso y determine el punto más bajo del cielorraso a lo largo de la pared.

1. Marque la parte inferior de la pared


A partir del punto más bajo del cielorraso, mida hasta el piso. Redondee la medición hacia abajo hasta el pie más próximo y marque. Marque una línea con el cordel entizado a 1/4" (6,3 mm) por debajo de la marca. Repita el paso para las paredes restantes.
NOTA: Para una instalación en una pared parcial, simplemente trace una línea con el cordel entizado a la altura deseada de la parte inferior de la pared.

Prepare la pared

Pared de bloques de mampostería/concreto vaciado

■ Antes de poder instalar los paneles en paredes de concreto vaciado o bloques de mampostería, debe instalar vigas de madera de 2" (5,08 cm) x 4" (10,16 cm) en la pared con el lado de 4" (10,16 cm) contra la pared. Las vigas de madera se deben instalar sobre toda el área que se cubrirá con los paneles GearWall®. Esto provee una superficie nivelada para montar los paneles.

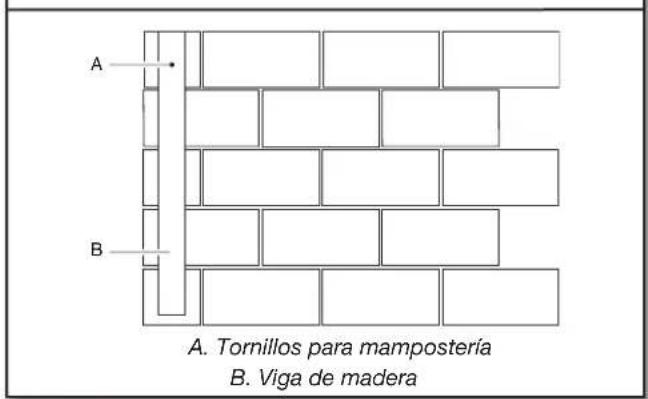

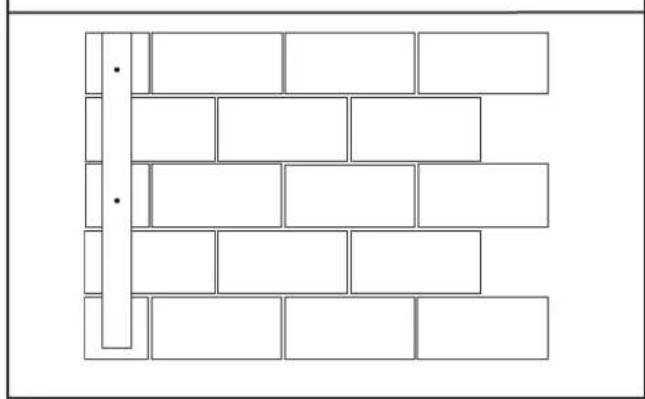

1. Monte la primera viga


A. Tornillos para mampostería B. Viga de madera

■Instale la primera viga en el borde inicial del área de cobertura deseada para que actúe como guía. Taladre un orificio a través de la viga y dentro de la superficie de la pared. Siga las instrucciones del fabricante de los tornillos para mampostería para una instalación adecuada. Para obtener resultados óptimos, utilice un taladro percutor y una broca para mampostería,
NOTA: Para reforzar la sujeción, puede colocar adhesivo para construcción sobre la viga antes de fijarla a la pared.

1. Asegure la primera viga


Para asegurar la viga a la pared, coloque tornillos para mampostería de 14 " (6,35 mm) x 2 34 " (6,9 cm) cada 18" (45,72 cm).

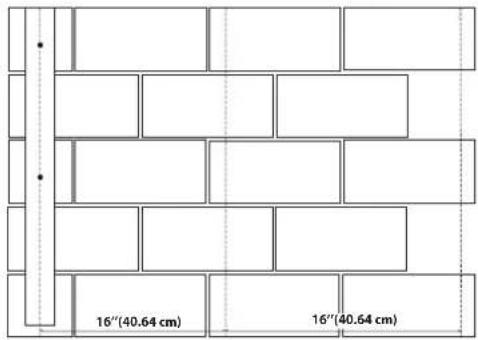

1. Mida la ubicación de las vigas restantes


16"(40.64 cm) 16"(40.64 cm)

■Use esta viga como guía. Mida 16" (40,64 cm) desde la esquina y trace una línea vertical con un cordel entizado con plomada. Marque una línea con el cordel entizado a 16" (40,64 cm) desde este punto.

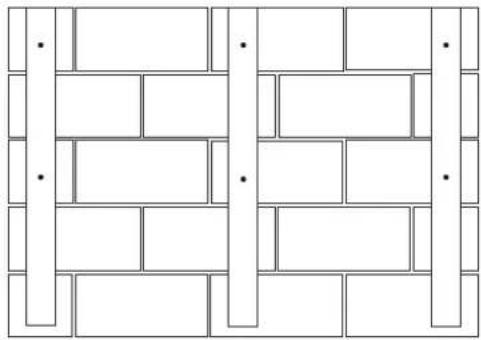

1. Monte las vigas restantes


Pure geometric pattern of interlocking rectangles and trapezoids without any text, numbers, or symbols

■ Alinee el centro de la viga con la línea de tiza. Fije las vigas restantes a la pared como lo hizo en los pasos 1-2.

Vigas de madera y panel de yeso sobre vigas de madera

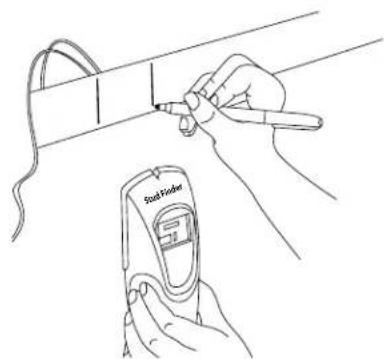

1. Localice las vigas y los componentes eléctricos


Stud Linde

■Use un detector de vigas para marcar los bordes de las vigas dentro del área de instalación prevista. Asegúrese de marcar también la ubicación de los cables eléctricos. IMPORTANTE: Compare la longitud de los tornillos con la ubicación de los cables eléctricos. Asegúrese de que el tornillo no perfore cables eléctricos.

Monte los paneles

1. Oriente el panel


■Los paneles se instalan con la lengüeta de enclavamiento hacia arriba y la muesca abajo.

1. Corte a medida


■Corte el primer panel a este largo y asegúrese de que el corte sea a escuadra. Asegúrese de cortar también alrededor de todas las ventanas, puertas y aberturas.
NOTA: No deben utilizarse paneles de menos de 24" (60,96 cm) de longitud.

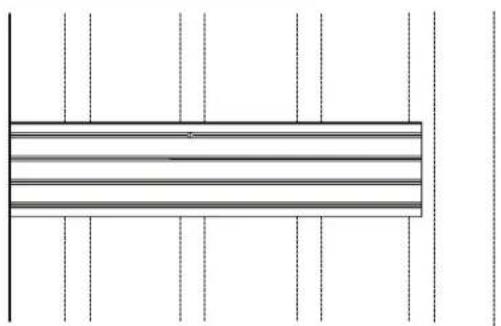

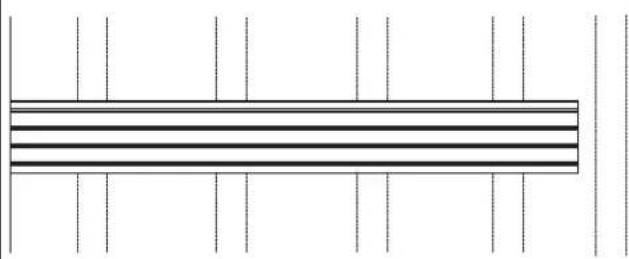

1. Instale el primer tornillo


■Sostenga el panel levantado en la ubicación deseada e instale un tornillo a través de la muesca de la ranura superior y dentro del centro de la viga más cercana al centro del panel hasta que esté al ras con la superficie.

1. Mida el panel


■Mida desde el borde inicial del área de cobertura deseada hasta el centro de la última viga de madera que esté dentro de 4 ft (1,22 m). Tome nota de la interferencia con todas las ventanas, puertas y aberturas.

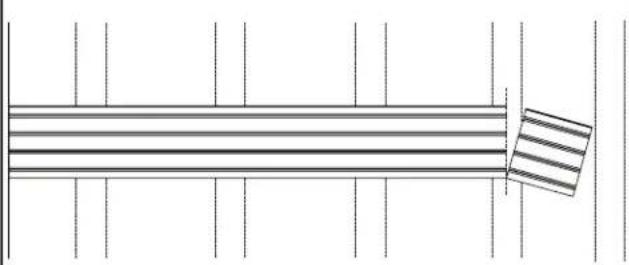

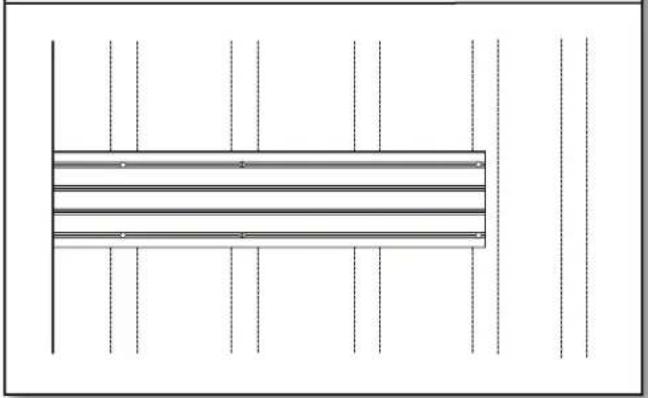

1. Ubique el panel


■Coloque el panel por encima de la línea de tiza horizontal aplicada en la sección "Prepare la pared". Alinee el panel con el borde inicial y con la línea de tiza horizontal.
NOTA: Si instala un kit de molduras opcional, asegúrese de aplicarlo en este momento si lo montará contra una esquina interior (consulte "Opciones de molduras" para ver detalles).

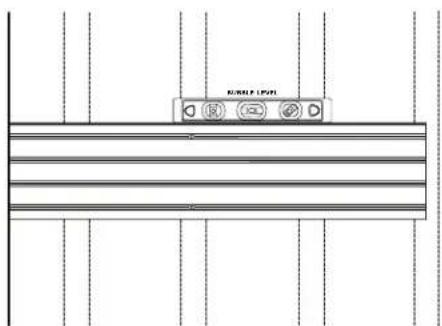

1. Nivele el panel


■Verifique que el panel esté nivelado y, después, instale un segundo tornillo a través de la muesca de la ranura inferior y dentro de la misma viga que en el paso anterior.

1. Taladre los orificios previamente


■Si se produce una separación, puede ser necesario taladrar previamente y avellanar los orificios de los tornillos cerca de los extremos del panel.

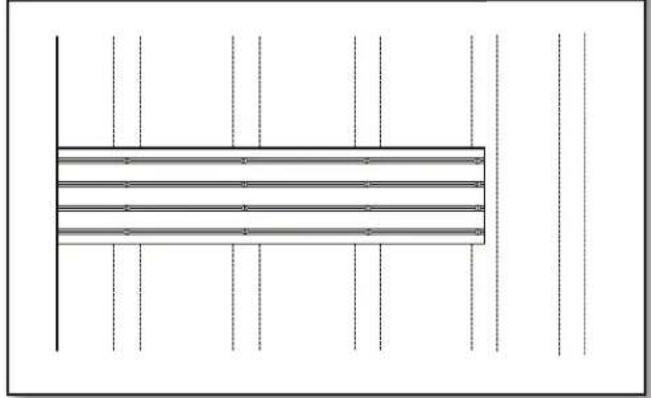

1. Instale los tornillos restantes


■Instale un tornillo en cada ranura en la ubicación de cada viga.

1. Repita hasta completar la fila


■Repita los pasos 1-4 con los paneles adicionales hasta llegar al borde opuesto del área de cobertura deseada.
NOTA: Si instala un kit de molduras opcional, asegúrese de instalar las molduras alrededor de todas las ventanas, puertas y aberturas que encuentre en el paso, así como a la pieza final de la fila si lo monta contra una esquina interior (consulte "Opciones de molduras" para ver detalles).

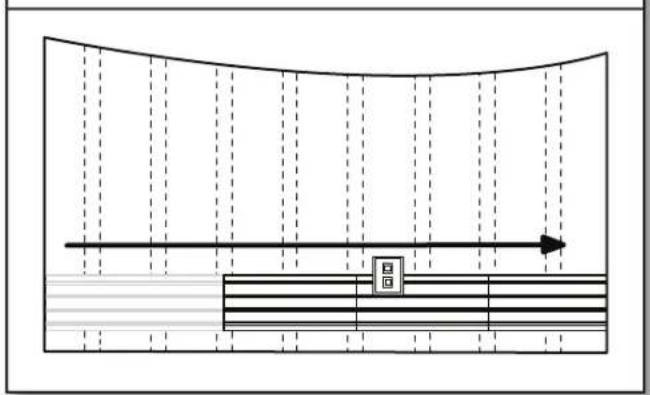

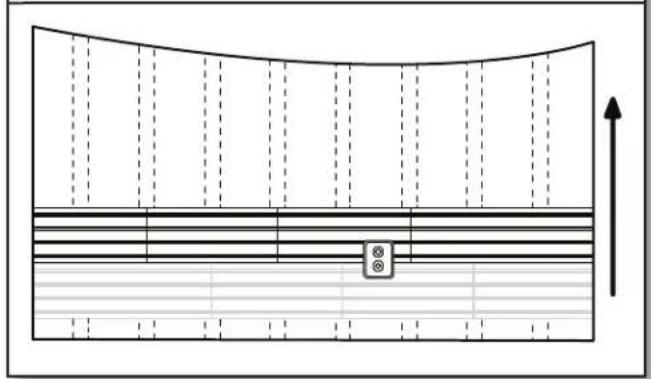

1. Repita hasta obtener la cobertura deseada


■Repita el paso 5 e instale cada fila siguiente de paneles de pared hasta terminar la pared. Si la pared es más ancha que el panel de 4 ft (1,22 m), deberá escalonar las juntas de los paneles verticales de cada fila con las uniones en las vigas de madera, como se muestra.
NOTA: Los paneles de la última fila pueden ser cortados a lo largo para ajustarse a la altura requerida.

Opciones de molduras

■ Puede aplicar molduras a cualquier esquina o borde expuesto. A continuación hay algunas configuraciones recomendadas:

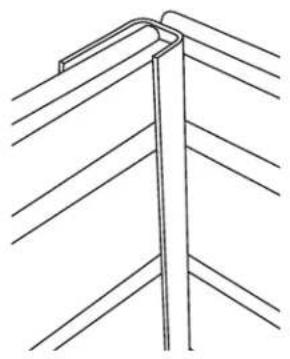

1. Esquina interior


1. Casquillo de extremo

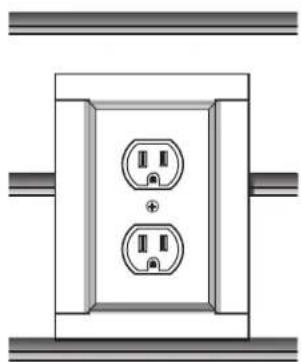

1. Ventanas, puertas y aberturas


NOTA: Las opciones de molduras actuales no se aplican a instalaciones sobre paredes de bloques de mampostería o concreto vaciado.

■ También se puede aplicar molduras alrededor de las ventanas, puertas y aberturas. Asegúrese de marcar una muesca en la moldura, como se muestra, para asegurar un encaje justo:

A B C D

A. Moldura superior
C. Moldura lateral
B. Muesca
D. Moldura inferior

INSTRUCCIONES PARA LA INSTALACIÓN DE GANCHOS, RECIPIENTES Y CESTAS

Piezas Límite de peso máximo
Gancho de mordaza, gancho dual, gancho grande, gancho multiuso 50 lb (22,7 kg)
Gancho horizontal para bicicleta 25 lb (11,3 kg) para cada gancho y 50 lb (22,7 kg) para el par
Gancho profundo, gancho ancho, gancho vertical para bicicleta 30 lb (13,6 kg)
Gancho para herramientas, gancho horquilla, gancho doble, gancho en S, gancho en cuchara	25 lb (11,3 kg)
Gancho para caña de pescar 10 lb (4,5 kg) para cada gancho y 20 lb (9,1 kg) para el par
Gancho en J y en L, gancho en lazo 5 lb (2,2 kg)
Soporte para recipiente de almacenamiento 25 lb (11,3 kg) para cada gancho y 50 lb (22,7 kg) para el par
24” (60,96 cm) Cesta de malla 35 lb (15,9 kg)
18” (45,7 cm) Cesta de alambre 35 lb (15,9 kg)
Bolso organizador 25 lb (22,7 kg)
Contenedor para artícuflos pequeños	10 lb (4,5 kg)

IMPORTANTE: Previstos para ser instalados sobre paneles GearWall® o canales GearTrack® Gladiator® Garageworks.

NOTA: Asegúrese de que el panel GearWall® o el canal GearTrack® Gladiator® se instalen con tornillos de montaje en cada ranura y en la ubicación de cada viga con un máximo de 24" (60,96 cm) en sentido horizontal entre los tornillos.

Gancho grande	Gancho vertical para bicicletas	Gancho en S	Gancho en L
Gancho multiuso	Gancho para herramientas	Gancho en cuchara	Cesta de malla
Gancho profundo	Gancho doble	Gancho en J	Cesta de alambre

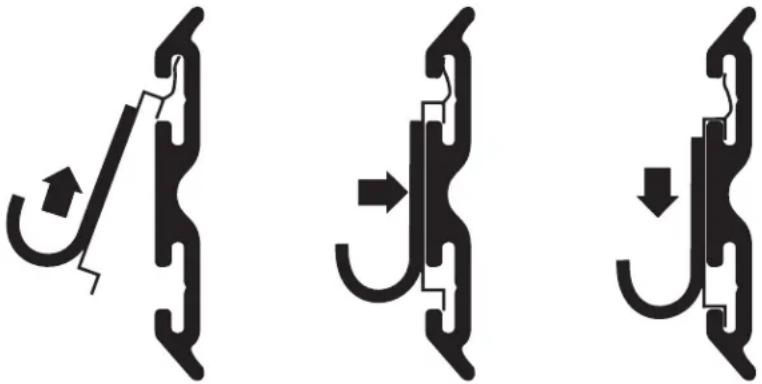

Instalación de ganchos en canales GearTrack®/paneles GearWall®

Instale el almacenamiento para bicicletas avanzado con gancho de mordaza v3.0

Almacenamiento para bicicletas avanzado con gancho de mordaza

C. Brazo del gancho D. Pistón

IMPORTANTE:

■El gancho de almacenamiento para bicicletas avanzado Gladiator Claw™ v3.0 sostiene cualquiera de las ruedas de una bicicleta.

1. Decida dónde desea colgar la bicicleta. Para enganchar el soporte de montaje del gancho de almacenamiento para bicicletas en las ranuras de la pared, levante los bordes del soporte, empújelos hacia la pared y bájelos para instalarlos dentro de las ranuras.
2. Inspeccione el gancho de almacenamiento para bicicletas desde el costado para asegurarse de que los rebordes del soporte de montaje estén completamente enganchados en las ranuras.
3. Gire la traba de palanca en sentido antihorario para trabar el gancho de almacenamiento en el panel GearWall® o el canal GearTrack®. Cerciórese de que la traba de la palanca esté en la posición completamente trabada, como se muestra.
4. Presione el pistón hasta que los brazos del gancho estén en posición abierta.
5. Levante la bicicleta y presione el neumático de la bicicleta contra el pistón. Los brazos del gancho se cerrarán alrededor de la rueda. Asegúrese de que ambos brazos estén completamente cerrados alrededor de la rueda.
6. Para retirar la bicicleta, levántela y presione el neumático contra el pistón. Los brazos del gancho se abrirán para liberar la rueda de la bicicleta.

Instale el gancho para caña de pescar

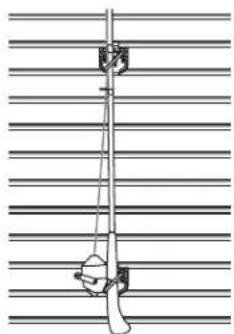

Gancho para caña de pescar (vertical)

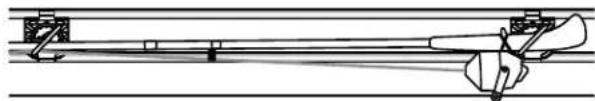

Gancho para caña de pescar (horizontal)

■El conjunto de cuatro soportes para cañas de pescar, diseñado para usarse como un par, permite colocar dos cañas de pescar montadas en sentido vertical u horizontal, como se muestra.

1. Instale los soportes para caña de pescar en las ranuras del panel GearWall® o del canal GearTrack®, de modo que la distancia entre los soportes sea de la mitad de la longitud de la caña de pescar.
   NOTA: Para enganchar los bordes del soporte dentro de las ranuras, levante los bordes, empújelos hacia la pared y bájelos para insertarlos en las ranuras.
2. Inspeccione el soporte desde el costado para asegurarse de que los bordes estén completamente enganchados en sus respectivas ranuras, como se muestra.
3. Coloque la caña de pescar dentro de los soportes.

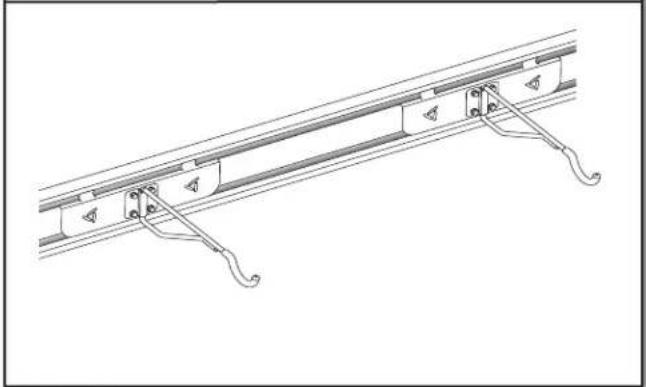

Instale el gancho para bicicleta horizontal

Gancho horizontal para bicicleta

■Cuando no está en uso, el gancho para bicicleta se puede rotar hacia el costado para apoyarlo plano contra el soporte.

1. Para enganchar los bordes del soporte del gancho para bicicleta horizontal dentro de las ranuras en el panel GearWall® o el canal GearTrack®, levante los bordes, empújelos hacia la pared y bájelos para insertarlos en las ranuras.

2. Inspeccione el soporte desde el costado para asegurarse de que los bordes estén completamente enganchados en sus respectivas ranuras, como se muestra.

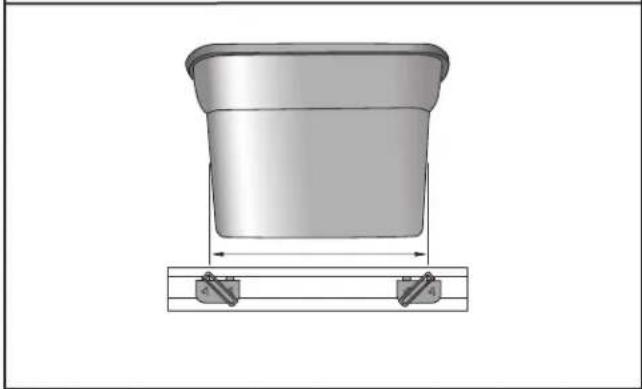

Instale el soporte para recipiente de almacenamiento

Soporte para recipiente de almacenamiento

■Los soportes para recipientes, diseñados para ser utilizados como un par, permiten colocar un recipiente de almacenamiento hasta un tamaño máximo de 18 galones.

1. El recipiente de almacenamiento debe medir de 4" (10,2 cm) a 5" (12,7 cm) desde la parte inferior.
2. Instale los soportes del recipiente de almacenamiento en las ranuras del panel GearWall® o del canal GearTrack® de modo que la distancia entre la parte superior de los soportes sea igual a la longitud del recipiente de almacenamiento.

NOTA: Para enganchar los bordes del soporte dentro de las ranuras, levante los bordes, empújelos hacia la pared y bájelos para insertarlos en las ranuras.

1. Inspeccione el soporte desde el costado para asegurarse de que los bordes estén completamente enganchados en sus respectivas ranuras, como se muestra.
2. Coloque el recipiente de almacenamiento en los soportes de modo que la base y los lados estén sostenidos por los soportes del recipiente de almacenamiento.

GARANTÍA

Para obtener información sobre la garantía:

En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en

www.GladiatorGW.com

En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en

Registrar el producto tiene muchos beneficios. Obtenga más información y registre el producto en línea en
