Tipo de producto	Vinoteca
Marca	Küppersbusch
Modelo	FWKU1851.0S

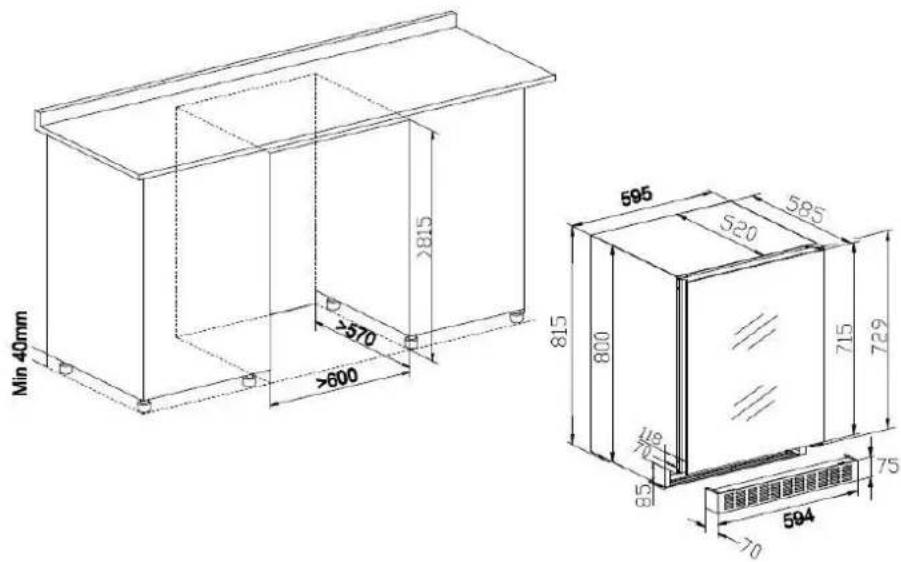

Dimensiones (Al x An x Pr)	815 x 595 x 585 mm
Volumen neto	135 L
Rango de temperatura	5 °C a 20 °C
Capacidad en botellas (75 cl)	Hasta 45 botellas (según formato)
Clase climática	N/ST (16 °C a 32 °C)
Consumo anual de energía	105 kWh/año
Tensión / Frecuencia	220-240 V / 50 Hz
Intensidad nominal	0,85 A
Potencia absorbida	100 W
Refrigerante	R600a (isobutano) / 28 g
Tipo de instalación	Libre colocación o empotrable
Puerta reversible	Sí (bisagra derecha o izquierda)
Iluminación interior	LED de intensidad variable (100% / 50%)
Sistema antivibración	Amortiguadores especiales (silent-blocks)
Filtro de carbón	Sí (reemplazo anual recomendado)
Descongelación	Automática
Bloqueo infantil	Sí (panel de control bloqueable)
Piezas de repuesto disponibles	10 años después del fin de comercialización
Mantenimiento	Limpiar con un paño suave y agua tibia, no usar productos abrasivos

Preguntas frecuentes - FWKU1851.0S Küppersbusch

¿Cuál es el rango de temperatura de la vinoteca Küppersbusch FWKU1851.0S?

La vinoteca permite ajustar la temperatura entre 5°C y 20°C, ideal para el servicio y envejecimiento de vinos. La temperatura recomendada para almacenamiento es de 12°C.

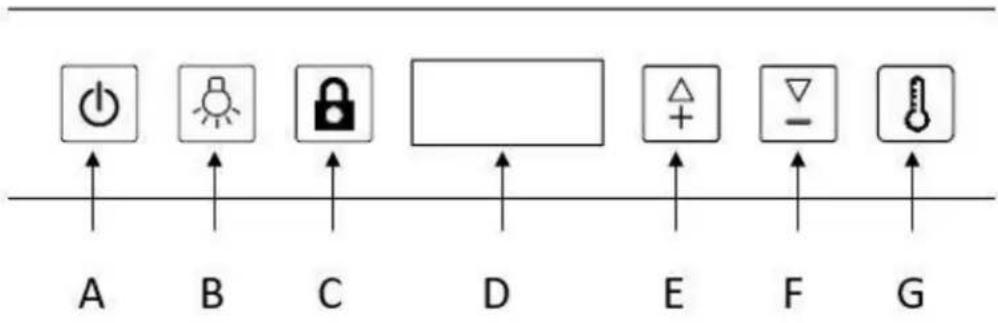

¿Cómo ajustar la temperatura de la vinoteca?

Desbloquee el panel manteniendo presionada la tecla de bloqueo 3 segundos. Seleccione la zona deseada con el botón G, luego use los botones E (aumentar) o F (disminuir) para ajustar la temperatura en incrementos de 1°C. La temperatura parpadea durante el ajuste.

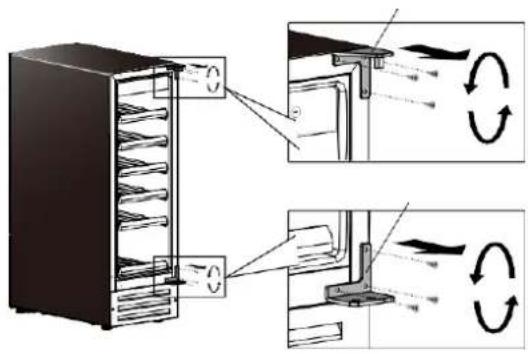

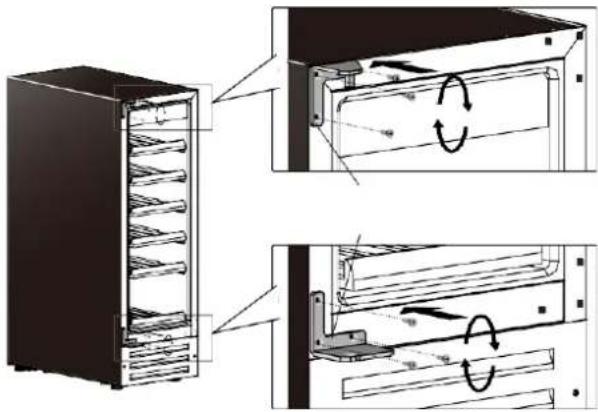

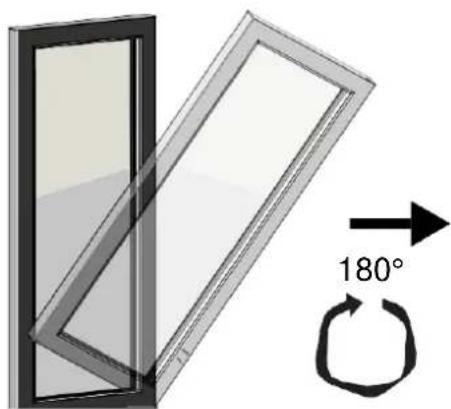

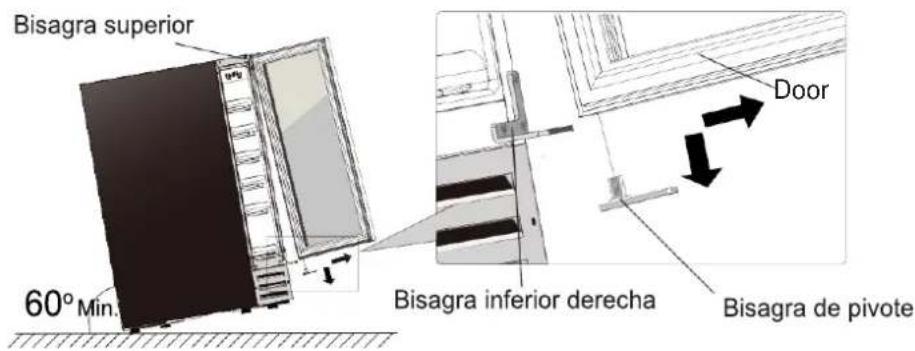

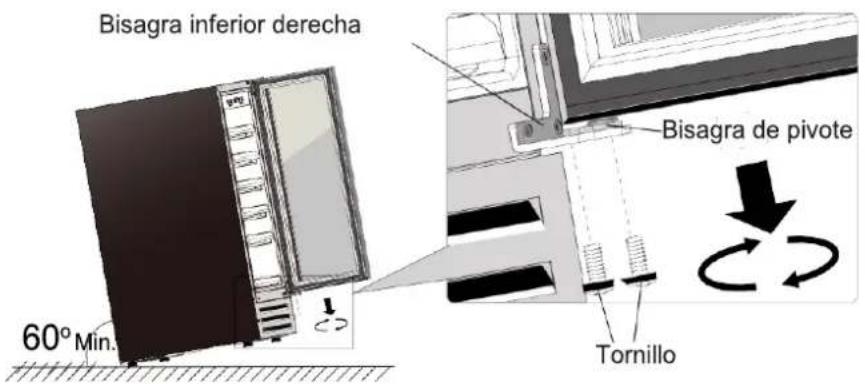

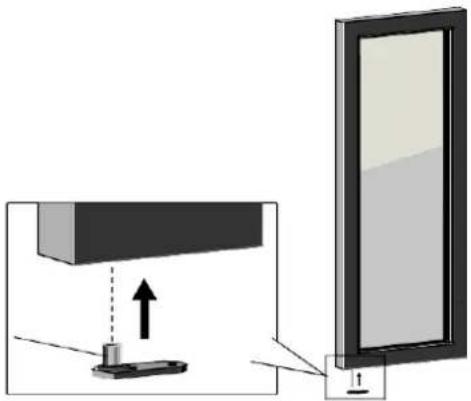

¿Puedo invertir el sentido de apertura de la puerta?

Sí, la puerta es reversible. Debe solicitar una bisagra superior izquierda y una bisagra inferior izquierda (ref. disponibles en el servicio técnico). Siga las instrucciones del manual: retire las bisagras derechas, instale las izquierdas y gire la puerta 180°.

¿Cuál es la capacidad en botellas de este modelo?

La capacidad máxima es de aproximadamente 45 botellas de 75 cl tipo burdeos, pero varía según los formatos (borgoña, etc.). El volumen neto es de 135 litros.

¿Cómo mantener mi vinoteca?

Desconecte el aparato antes de limpiar. Use un paño suave humedecido con agua tibia y un detergente suave. Enjuague con agua limpia y seque. Nunca use productos abrasivos, solventes o limpiadores a vapor. El condensador debe limpiarse periódicamente para el rendimiento.

¿Qué hacer en caso de corte de corriente?

Un corte de 1 a 2 horas no afecta la temperatura. Limite la apertura de la puerta. Después del retorno de la corriente, espere 3 a 5 minutos antes de encender el aparato para proteger el compresor. Si el corte es prolongado, proteja sus botellas aislándolas.

¿Cómo desbloquear el panel de control?

Mantenga presionada la tecla de bloqueo durante 3 segundos. Un pitido sonoro confirma el desbloqueo. En modo bloqueado, todos los controles están inactivos (incluyendo iluminación y temperatura).

¿Por qué mi vinoteca hace ruido?

Un ruido de circulación de agua es normal (gas refrigerante). Pueden escucharse crujidos por dilatación de las paredes. Si el ruido es excesivo, verifique que la vinoteca esté nivelada y que los pies estén ajustados. Las vibraciones pueden reducirse ajustando los pies.

¿Cómo reemplazar el filtro de carbón?

El filtro de carbón generalmente se encuentra en el interior. Para retirarlo, sosténgalo y gírelo 90° hacia la izquierda o derecha. Reemplácelo una vez al año. Contacte a su distribuidor para obtener un filtro de repuesto.

¿Qué hacer si la pantalla muestra «HH» o «LL»?

Estos códigos indican una falla del sensor de temperatura. Contacte al servicio técnico autorizado. No intente reparar usted mismo. Desconecte el aparato mientras espera la intervención.

MANUAL DE USUARIO FWKU1851.0S Küppersbusch

Antes de utilizar la vinoteca, lea y aplique todas las reglas de seguridad y uso del presente manual.

En primer lugar, le agradecemos la confianza que ha depositado en KÜPPERSBUSCH al adquirir este aparato que, estamos convencidos, cumplirá plenamente sus expectativas.

Este aparato le permitirá chambrear (poner a temperatura ambiente) sus botellas o ponerlas a temperatura de servicio en función de su naturaleza.

1. INSTRUCCIONES GENERALES DE SEGURIDAD

Antes de utilizar el electrodoméstico por primera vez, leer este manual de usuario atentamente. Guardarlo con cuidado para futuras consultas en caso necesario. Para reducir el riesgo de incendio, descarga eléctrica o daños cuando se esté usando su aparato, siga estas precauciones básicas:

De manera general, un profesional cualificado debe realizar el mantenimiento del electrodoméstico.

Por su seguridad y para utilizar correctamente el aparato, antes de instalarlo y utilizarlo por primera vez, lea atentamente este manual, así como las advertencias y los consejos útiles que contiene. Con la finalidad de evitar que usted resulte herido innecesariamente o que el aparato se estropee, es importante que las personas que vayan a utilizarlo conozcan completamente su funcionamiento, así como sus funciones de seguridad. Conserve estas instrucciones para futuras consultas y guárdelas junto al aparato, de modo que acompañen a este último en caso de que se venda o traslade a otro lugar. Así se garantizará el correcto funcionamiento del mismo.

Conserve este manual para evitar cualquier riesgo de lesiones. El fabricante declina toda responsabilidad en caso de manipulación incorrecta del aparato.

Este electrodoméstico debe utilizarse exclusivamente en el hogar para guardar bebidas especiales a una temperatura de almacenamiento superior a la del compartimento de almacenamiento para productos frescos. No está previsto bajo ningún concepto para guardar productos alimenticiosfrescos.

Asegurarse de que la tensión de la instalación eléctrica corresponda con la placa de identificación del electrodoméstico; este último debe estar conectado

a un sistema a tierra autorizado. Las reparaciones o conexiones incorrectas pueden causar riesgos para la seguridad. En caso de duda, solicitar a un profesional que compruebe la instalación eléctrica.

Esta unidad debe estar correctamente conectada a la toma de corriente a tierra para su protección. No cortar ni retirar el hilo de puesta a tierra del cable de la red eléctrica suministrado.

Por razones de seguridad, no utilizar un cable alargador eléctrico.

Si el electrodoméstico está estropeado (p. ej., si ha recibido un golpe fuerte) o ha sufrido algún daño (subida de tensión debida a relámpagos, inundaciones o incendios), puede resultar peligroso utilizarlo. Desconectar el enchufe de la red eléctrica y solicitar a un reparador profesional autorizado que compruebe el electrodoméstico.

Para impedir los peligros, no reemplace usted mismo el cable estropeado de la red eléctrica. Ponerse en contacto con el distribuidor, un centro de reparación autorizado o un reparador profesional.

Este electrodoméstico debe colocarse de tal manera que el enchufe de la red eléctrica esté accesible. No mover el electrodoméstico cuando esté lleno: podría deformarse su estructura y no ser posible su reparación. Las partes eléctricas no deben estar directamente accesibles.

√ Mantener a los niños alejados del electrodoméstico
√ No utilizar este electrodoméstico al aire libre

En caso de que se derrame líquido por accidente (rotura de una botella, etc.) en los componentes eléctricos (motor, etc.), desconectar el enchufe de la red eléctrica inmediatamente.

Para impedir todo riesgo de incendio, electrocución o lesiones, no sumergir el cable de la red eléctrica, el enchufe o el propio electrodoméstico en el

agua o en cualquier otro líquido. No tocar el electrodoméstico con las manos mojadas.

Mantener el electrodoméstico alejado de cualquier fuente de calor o fuera de la luz directa del sol.

No permitir que el cable de la red eléctrica quede colgando de una mesa o entre en contacto con bordes afilados o superficies calientes.

No tirar del cable de red eléctrica, agarrar el enchufe para desconectar el electrodoméstico.

Asegurarse de que la zona donde se vaya a colocar el electrodoméstico pueda soportar su peso cargado (una botella de 75 cl pesa aproximadamente 1,3 kg). La vinoteca debe estar colocada en una superficie plana. Si hay que colocarla en una alfombra o tapete, colocar un soporte debajo.

Para evitar dañar la junta de puerta, cerciórese de que la puerta está completamente abierta cuando usted saca las parrillas de su compartimento.

Seguridad de los niños y demás personas vulnerables

• Este aparato pueden utilizarlo niños de 8 años o más, personas con capacidad física, sensorial o mental reducida o personas que no hayan aprendido a utilizar el aparato, siempre que estén bajo la supervisión de una persona informada y consciente de los riesgos que ello implica. Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento del aparato no deben llevarlos a cabo niños, excepto si son mayores de 8 años y están vigilados.
• Mantenga todos los componentes del embalaje fuera del alcance de los niños, ya que existe riesgo de asfixia.

• Riesgo de atrapamiento de niños. El riesgo de atrapamiento y asfixia de los niños no son problemas del pasado. Los aparatos desechados o abandonados siguen siendo peligrosos... incluso si van a "dejarse en el garaje unos días".

• Si decide desechar el aparato, desenchúfelo de la toma mural, corte el cable de conexión (tan cerca del aparato como le sea posible) y retire la puerta para impedir que los niños jueguen con ella y se electrocuten o se encierren en el interior del aparato.

• Si el aparato, provisto de una junta de puerta magnética, debe reemplazarse por otro aparato provisto de un pestillo en la puerta o en la junta, compruebe que dicho pestillo no funciona antes de deshacerse del aparato. De este modo, se evitará que el aparato se convierta en una trampa para los niños.
• Mantenga el aparato y el cable fuera del alcance de niños menores de 8 años.
• Antes de dar de baja la bodega en un sitio de reciclaje específicos, quite la puerta, pero dejar los estantes en lugar de una manera tal como para hacer difícil que los niños se suban en el interior.
• Los niños deben ser supervisados para que no jueguen con el dispositivo.
• Nota: Los niños de 3 a 8 años de edad pueden cargar y descargar el aparato.

Seguridad general

ATENCIÓN — Este electrodoméstico está previsto para utilizarse en una vivienda o para tener aplicaciones parecidas en

√ Áreas de cocina de oficina, en tiendas, oficinas u otros lugares de trabajo,
√ Fincas y entre clientes en hoteles, moteles y cualquier otro lugar de tipo residencial,
√ Lugares de tipo alojamiento y desayuno,
√ Servicio de comidas y aplicaciones parecidas no minoristas.

ATENCIÓN — Para evitar un peligro debido a la inestabilidad del aparato, debe fijarse de acuerdo con las instrucciones.

ATENCIÓN — No guarde bajo ninguna circunstancia sustancias inflamables

como aerosoles dentro del aparato, ya que podrían derramarse.

ATENCIÓN — Si el cable de alimentación está estropeado, deberá reemplazarlo inmediatamente solicitándolo al fabricante o a un distribuidor cualificado para evitar cualquier riesgo de electrocución.

ATENCIÓN — Mantenga los orificios de ventilación abiertos y compruebe que el aire circule correctamente por las aberturas, especialmente para los dispositivos destinados a estar incorporados o integrados.

ATENCIÓN —No utilizar dispositivos mecánicos ni ningún otro medio para acelerar el proceso de descongelación distintos de los recomendados por el fabricante.

ATENCIÓN — No estropee el circuito de refrigeración.

ATENCIÓN — No utilice aparatos eléctricos dentro del compartimento, excepto si estos últimos son aceptados por el fabricante.

ATENCIÓN — El refrigerante y el gas de soplado de aislamiento son inflamables. Cuando se deseche el electrodoméstico, hacerlo en un centro de eliminación de residuos autorizado. No exponer a las llamas.

ATENCIÓN — El refrigerante de estos aparatos es el R600a, los artículos inflamables y explosivos no deberían ponerse cerca del armario para evitar que se produzca fuego o una explosión.

Líquido refrigerante

En el circuito refrigerante del aparato se utiliza isobutano refrigerante (R600a). Se trata de un gas natural sumamente inflamable y, por tanto, peligroso para el medio ambiente. Compruebe que no se dañe ninguno de los componentes del circuito de refrigeración durante el transporte y la instalación del aparato. El refrigerante (R600a) es un líquido inflamable.

Atención: riesgo de incendio

Si el circuito de refrigeración resultara dañado:

√ Evite las llamas abiertas y cualquier otra fuente de inflamación.
√ Ventile bien la habitación en la que se encuentre el aparato.

Es peligroso realizar cualquier tipo de modificación que afecte a la composición del aparato. Cualquier daño provocado al cable puede causar un cortocircuito o una electrocución.

Seguridad eléctrica

• Declinamos toda responsabilidad en caso de incidente causado por una mala instalación eléctrica.
• El cable de alimentación no debe alargarse. No utilice ningún alargador, ningún adaptador ni ninguna toma múltiple.
• Asegurarse de que el cable de alimentación no esté aplastado ni estropeado. Si el cable está aplastado o estropeado, podría sobrecalentarse y provocar un incendio.
• Asegurarse de tener acceso al enchufe de la red eléctrica del electrodoméstico.
• No tirar del cable principal
• No elimine en ningún caso la toma de tierra.
• Si el enchufe de alimentación está suelto, no insertar el cable de alimentación. Existe riesgo de descarga eléctrica o incendio.
• No se debe poner en funcionamiento el electrodoméstico sin la tapa de la lámpara de iluminación interior.
• La vinoteca se aplica solamente con suministro de alimentación de corriente alterna monofásica de 220\~240 V/50 Hz.
• Si el cable de alimentación está estropeado, no lo reemplace. Póngase en contacto con el servicio posventa.

- La toma de corriente debe estar accesible fácilmente pero fuera del alcance de los niños. En caso de duda, consulte al instalador

Utilización diaria

• Este aparato está diseñado para ser utilizado exclusivamente para el almacenamiento de vino.
• No almacene en ningún caso sustancias ni líquidos inflamables dentro del aparato, pues implicaría un riesgo de explosión.
• No ponga en funcionamiento otros aparatos eléctricos dentro del aparato (batidoras, heladeras eléctricas, etc.).
• Cuando desenchufe el aparato, agarre la toma con las manos y no tire del cable.
• No colocar objetos calientes cerca de los componentes de plástico de este electrodoméstico.
• Deben cumplirse estrictamente las recomendaciones de almacenamiento de los electrodomésticos prescritas por el fabricante. Consultar las instrucciones correspondientes de almacenamiento.
• No exponga el aparato directamente al sol.
• El aparato debe mantenerse alejado de velas, luminarias y demás llamas abiertas para evitar riesgos de incendio.
• Este electrodoméstico está destinado a guardar bebidas comunes de una vivienda, tal y como se explica en este manual de instrucciones.
• El aparato es pesado. Sea prudente cuando tenga que desplazarlo. Si el aparato está provisto de ruedas, recuerde que estas sirven únicamente para facilitar pequeños movimientos. No lo desplace en trayectos largos.
• No utilizar nunca la base, los cajones, las puertas, etc. como sostén o soporte.
• Para evitar que caigan objetos e impedir el deterioro del aparato, no sobrecargue los compartimentos del aparato.

Atención: limpieza y mantenimiento

• Antes de realizar el mantenimiento, desconecte el aparato y corte la corriente.
• No limpie el aparato con objetos metálicos, sistemas a vapor, aceites volátiles, disolventes orgánicos o componentes abrasivos.
• Nunca limpie ninguna parte del aparato con fluidos inflamables. Los humos pueden crear un peligro de incendio o explosión.
• No utilice objetos cortantes ni puntiagudos para retirar el hielo. Utilice un rascador de plástico.

Información importante acerca de lainstalación

• Este aparato está destinado a la conservación de vino solamente.
• Este aparato de refrigeración no es adecuado para congelar alimentos.
• Se recomienda poner la bodega en 12°C.
• Los estantes de las fábricas son el uso más eficiente de la energía para los aparatos de refrigeración.
• Evite colocar la unidad en zonas húmedas.
• Mantener el electrodoméstico alejado de la luz directa del sol y de las fuentes de calor (estufa, calentador, radiador, etc.). La luz directa del sol puede afectar a la capa acrílica y las fuentes de calor pueden aumentar el consumo eléctrico. El frío extremo o las temperaturas ambiente de calor también pueden provocar funcionamientos inadecuados de los electrodomésticos.
• Enchufe la vinoteca en una toma de corriente exclusiva apropiadamente instalada con toma de tierra. Bajo ninguna circunstancia corte o quite la tercera clavija (tierra) del cable de alimentación. Cualquier pregunta que tenga sobre la potencia y/o puesta a tierra debe dirigirse a un electricista cualificado o un centro de servicio de productos autorizado.
• Para que las conexiones eléctricas sean correctas, siga las instrucciones que se proporcionan en este manual.
• Desembale el aparato y compruebe visualmente que no esté dañado. No conecte el aparato si está dañado. Indique los daños constatados en el punto de venta donde lo haya adquirido. En ese caso, conserve el embalaje.
• Se recomienda esperar al menos veinticuatro horas para conectar el aparato

a la corriente para que el compresor cuente con el aceite suficiente.

• Se requiere una buena circulación del aire para evitar riesgos de sobrecalentamiento. Para que la ventilación sea suficiente, siga correctamente las instrucciones de instalación proporcionadas.
• Cuando sea posible, evite que el aparato toque las paredes murales o entre en contacto con elementos calientes (compresor, condensador) para evitar riesgos de incendio. Respete en todo momento las instrucciones de instalación.
• El aparato no debe estar situado cerca de radiadores o de fogones de cocción.
• Una vez que se haya instalado el aparato, compruebe que se puede acceder bien a las tomas.
• Tenga cuidado de no atrapar o dañar el cable de alimentación al colocar la unidad.

Ahorro de energía

Siga las siguientes recomendaciones para limitar el consumo eléctrico del aparato:

√ Instálelo en un lugar adecuado (véase el capítulo “Instrucciones de instalación”).
√ Mantenga las puertas abiertas el menor tiempo posible.
√ Para que el aparato funcione correctamente, limpie periódicamente el condensador (véase el capítulo “Mantenimiento”).
√ Revise periódicamente las juntas de las puertas y asegúrese de que cierren siempre correctamente. Si no es así, póngase en contacto con el servicio posventa.

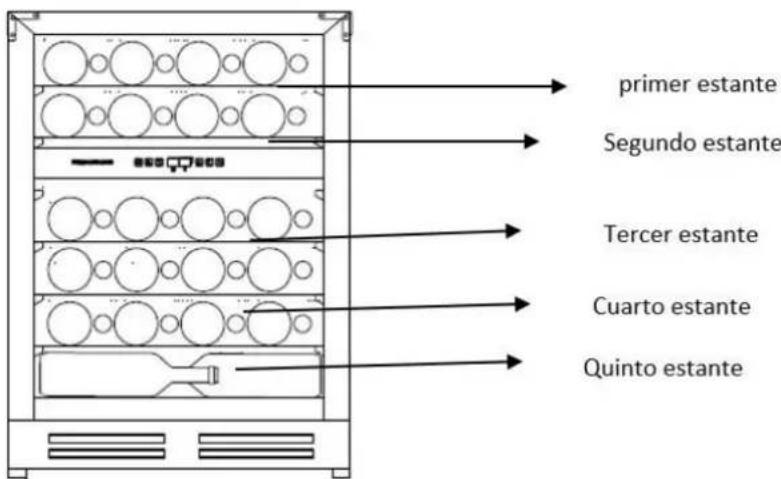

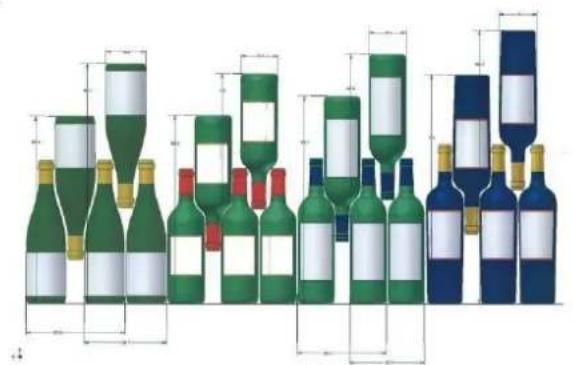

√ Recomendaciones de diseño : Se recomienda la siguiente disposición del equipamiento de su aparato (estanterías...) para que la energía sea utilizada de la forma más racional posible por el aparato de refrigeración.

primer estante Segundo estante Tercer estante Cuarto estante Quinto estante

√ El termostato de la unidad es electrónico y permite fijar la temperatura entre 5 y 20 grados.

Para guardar el vino, se recomienda que ponga su aparato a 12 grados.

Esta temperatura puede adaptarse según el tipo de vino almacenado.

Ajustar la temperatura por encima de los 12 grados reducirá el consumo de energía del aparato.

Ajustar la temperatura por debajo de 12 grados aumentará el consumo de energía del aparato. Algunos modelos permiten establecer diferentes niveles de temperatura en la misma bodega. El aparato asegura que la temperatura se mantenga durante todo el tiempo que esté en funcionamiento y se utilice en condiciones normales.

La temperatura del interior del aparato puede verse influida por muchos factores: la temperatura ambiente, la exposición a la luz solar, el número de aperturas de puertas y el número de botellas almacenadas... Leves cambios de temperatura son perfectamente normales.

Reparación de averías

• Las operaciones eléctricas debe efectuarlas un técnico cualificado y competente.
• Este aparato debe repararlo un centro de reparación autorizado y solo deben utilizarse piezas originales.

•

Este aparato está reservado para uso doméstico exclusivamente. El fabricante declina toda responsabilidad si el aparato se destina a otros usos.

R600a

Instrucciones de seguridad

• Atención: No obstruya ninguna rejilla de ventilación del aparato.
• Atención: No almacene sustancias explosivas como esprays de aerosol inflamables con propulsor en este aparato.
• Atención: No estropee el circuito frigorífico del aparato.
• Atención: Las unidades de refrigeración que funcionan con isobutano (R600a) no pueden ubicarse en zonas con fuentes de ignición (por ejemplo, contactos eléctricos no sellados o lugares en los que se acumule fluido frigorígeno en caso de fuga). El tipo de fluido frigorígeno se indica en la placa descriptiva del armario.
• Atención: No utilice aparatos eléctricos en los compartimentos del aparato, excepto si son del tipo recomendado por el fabricante.

Este dispositivo cumple con los requisitos de todas las directivas europeas aplicables y sus modificaciones.

EPREL

Para saber más sobre su producto, consulte la base de datos en línea de EPREL. Tal como se define en el Reglamento delegado de la Comisión (UE) 2019/2016, toda la información relacionada con este aparato de refrigeración está disponible en la EPREL (Base de datos europea de productos para el etiquetado energético). Esta base de datos le permite consultar la información y la documentación técnica de su aparato de refrigeración. Puede acceder a la base de datos EPREL escaneando el código QR de la etiqueta de energía de su aparato o yendo directamente a: www.ec.europa.eu e introduciendo el modelo de su aparato de refrigeración.

2. DATOS TÉCNICOS

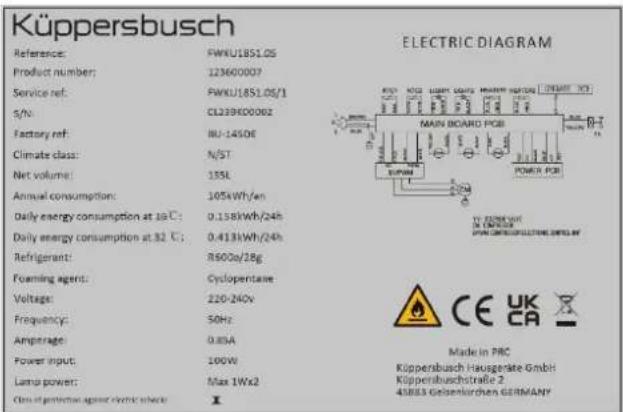

Ejemplo de placa de características:

Küppersbusch Reference: PWKU1851.0S Product number: 123600007 Service ref.: PWKU1851.0S/1 S/N: CL239K00002 Factory ref.: IU-1450E Climate class: N/ST Net volume: 135L Annual consumption: 105kWh/an Daily energy consumption at 30°C: 0.158kWh/24h Daily energy consumption at 32 °C: 0.413kWh/24h Refrigerant: R600a/28g Foaming agent: Cyclopentane Voltage: 220-240V Frequency: 50Hz Amperage: 0.85A Power input: 100W Lamp power: Max 1Wx2 Class of protection against electric shock ELECTRIC DIAGRAM MAIN BOARD PCB POWER PCB Made in PRC Küppersbusch Hausgeräte GmbH Küppersbuschstraße 2 43BES Geisenkirchen GERMANY

La placa de características pegada en el interior o en la parte posterior del aparato (según el modelo) contiene toda la información específica de la vinoteca.

Le aconsejamos que anote el número de serie en este manual antes de la instalación, para consultarlo cuando lo necesite (intervención técnica, solicitud de asistencia...).

Una vez instalada y cargada la vinoteca, resulta más complicado acceder al número de serie.

ATENCIÓN: sin esta información no podremos proporcionarle ninguna asistencia.

3. INSTRUCCIONES DE INSTALACIÓN

• Retire el embalaje exterior e interior.
- Antes de conectar el electrodoméstico a la fuente de alimentación, mantenerlo recto durante aproximadamente 24 horas. De este modo, se reducirá la posibilidad de que se produzcan funcionamientos inadecuados en el sistema de refrigeración a causa de las manipulaciones durante el transporte.
- Limpie el interior con un paño suave y agua tibia.
- Cuando se deshaga de su aparato, escoja un punto limpio autorizado.
- Se necesitan dos o más personas cualificadas para mover e instalar el aparato. Si no se hace así se pueden producir daños en la espalda u otros daños
- Coloque la bodega en un lugar bastante resistente para soportar el peso en carga plena. Para ponerla a nivel ajuste la altura de los pies ajustables por debajo de la bodega.
- Se necesita una ventilación adecuada, no bloquear la salida frontal de aire.
- No diseñado para colocarse en un sótano.
- El electrodoméstico solamente puede utilizarse en interiores.
- Esta vinoteca ha sido diseñada para una instalación independiente o empotrada.
- Conecte la vinoteca a una toma única y calce el aparato correctamente y ajuste su horizontalidad (se aconseja el uso de un nivel de burbujas). Esto evitará cualquier movimiento debido a la inestabilidad, que generaría ruidos y vibraciones, y garantizará la perfecta hermeticidad de la puerta.
- El uso previsto de este aparato es exclusivamente el almacenamiento de vino.
- Este aparato uso refrigerante inflamable. Por lo tanto, no dañe las tuberías de refrigerante durante el transporte.

Atención

• Almacene las botellas cerradas.
• No sobrecargue el aparato.
• No abra la puerta más de lo que fuera necesario.
• No cubra las parrillas con hojas de aluminio o cualquier otro material que pudiese impedir una buena circulación del aire.
• Si la bodega de vino debe dejarse vacía durante un largo período, se sugiere desconectar el aparato y después limpiarla meticulosamente, dejar la puerta entreabierta para que el aire circule y prevenga la formación de mohos y olores.

ATENCIÓN: mantener este electrodoméstico alejado de cualquier sustancia que pueda causar ignición.

Límites de temperatura del ambiente de la sala

Este aparato está diseñado para que funcione a temperaturas ambiente especificadas en su clase de temperatura indicada en la placa de características.

CLASE	SÍMBOLO	RANGO DE TEMPERATURAS AMBIENTE (°C)
Extensión de temperaturas	SN	Desde +10 a+32
Temperatura	N	Desde +16 a+32
Subtropical	ST	Desde +16 a+38
Tropical	T	Desde +16 a+43

Esta unidad de refrigeración está destinada a ser utilizada a temperaturas ambiente entre 16°C y 32°C.

Min 40mm >570 >600 >815 595 520 815 800 715 729 118 85 70 594 75

Para invertir la puerta de la bisagra derecha a la bisagra izquierda, debe preparar 2 nuevas piezas de repuesto: una bisagra superior izquierda y una bisagra inferior izquierda.

Se sugiere guardar todas las partes retiradas en caso de inversión de la puerta.

1. Abra la puerta y afloje los 2 tornillos de la bisagra pivotante de la bisagra inferior derecha.

Bisagra inferior derecha 60° Min. Bisagra de pivote Tornillo

1. Retire con cuidado la puerta de la bisagra superior derecha y evite que se raye. Saque la bisagra pivotante del orificio de la bisagra de la puerta.

Bisagra superior 60° Min. Bisagra inferior derecha Door Bisagra de pivote

1. Desenrosque la bisagra superior derecha y la bisagra inferior derecha del gabinete. Manténgalos bien para la reinstalación de la puerta.

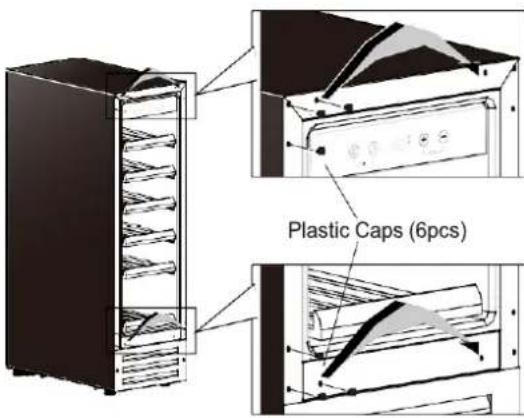

1. Extraiga las 6 tapas de plástico en la esquina delantera izquierda del gabinete. Y muévelos todos al lado derecho.

1. Instale la bisagra superior izquierda y la bisagra inferior izquierda en el lado izquierdo del gabinete. Asegúrese de que los tornillos estén apretados.

1. Gire la puerta 180° (boca abajo).

1. Inserte la bisagra pivotante en el orificio de la bisagra inferior de la puerta.

1. Instale la puerta en el lado izquierdo de la bisagra apretando la bisagra pivotante con los 2 tornillos.

Se recomienda instalar el electrodoméstico en un lugar donde la temperatura ambiente se encuentre entre 16 y 32°C. Si la temperatura ambiente es superior o inferior a las temperaturas recomendadas, el rendimiento de la unidad podría verse afectado y podría no ser posible obtener una temperatura entre 5-20°C/5-20°C.

Ajuste de temperatura

A: ON / OFF	B: ILUMINACIÓN	C: BLOQUEAR / DESBLOQUEAR
D: PANTALLA	E: TEMP. Plus	F: TEMP. Menos
G: SELECCIÓN DE ZONA

CONTROL DE ENCENDIDO/APAGADO

Cuando el aparato está enchufado a una toma de corriente, se enciende automáticamente.

Toque la marca de encendido y manténgala presionada durante 10 segundos para apagar (o encender) el aparato.

No importa si está bloqueado o desbloqueado, puede apagar el aparato tocando la marca de encendido y manteniéndolo presionado durante 10 segundos.

Cuando toque la marca de encendido una vez, las luces de retroiluminación de las teclas se apagarán. Al presionar cualquier tecla se iluminará la pantalla.

Advertencia: Para evitar dañar el compresor, no vuelva a encender el aparato dentro de los 5 minutos posteriores a su apagado.

DESBLOQUEO DEL PANEL DE CONTROL

Toque la marca de bloqueo y manténgala presionada durante 3 segundos. Cuando se desbloquea, se escuchará un zumbido.

Bajo la condición de bloqueo, el panel de control no reaccionará a ninguna orden de contacto para la iluminación de encendido / apagado y ajuste de temperatura.

CONTROL DE ENCENDIDO/APAGADO DE ILUMINACIÓN INTERIOR

En la condición de desbloqueo, toque la marca de iluminación para encender (o apagar) la iluminación LED fría interior.

La iluminación permanecerá encendida hasta que se apague manualmente.

La iluminación del aparato emplea un control de bucle de dos etapas. La iluminación será 100% brillante

cuando toque la marca del rayo por primera vez. El brillo cambiará al 50% cuando toque la marca por segunda vez. Y las lámparas de iluminación se apagarán por tercera vez cuando toque la tecla. El control está en bucle para la operación posterior.

AJUSTE DE TEMPERATURA

Los rangos de ajuste de temperatura son de 5-20 °C (41-68 °F) tanto para la zona superior como para la zona inferior.

Debe seleccionar la zona establecida tocando la marca G antes de tocar la marca E o F para establecer la temperatura deseada. La temperatura de la zona parpadeará cuando esté lista para ser ajustada.

El primer toque en la marca E o F recordará la temperatura establecida anteriormente que se muestra en la ventana digital.

Toque la marca E para aumentar la temperatura establecida en 1°C (o en 1°F). Por el contrario, toque la marca F para disminuir la temperatura establecida en 1°C (o en 1°F).

Puede intercambiar la pantalla Fahrenheit y Celsius tocando las marcas E y F al mismo tiempo y cuando el panel de control está bloqueado y mantenido presionado durante 3 segundos.

5. EQUIPOS

Sistema de climatización

Según los especialistas, la temperatura ideal de conservación de los vinos es de aproximadamente 12°C, en una horquilla de 10 a 14°C. No se debe confundir con la temperatura de servicio, que varía según las peculiaridades de cada tipo de vino de 5 a 20°C.

Es especialmente importante evitar las variaciones bruscas de temperatura. Diseñado por especialistas y para enófilos, este aparato, a diferencia de un simple frigorífico, tiene en cuenta la sensibilidad de los grandes caldos a las variaciones bruscas de temperatura, garantizando un control para obtener una temperatura media constante.

Sistema antivibraciones

El compresor frigorífico está equipado con amortiguadores especiales (silent-blocks) y la cuba interior está aislada del armazón por una gruesa capa de espuma de poliuretano. Estas características permiten evitar la transmisión de vibraciones a los vinos.

Sistema antiultravioleta

La luz acelera el envejecimiento del vino. En nuestras vinotecas de puerta compacta, los vinos están protegidos de forma natural, siempre que no se abra la puerta con demasiada frecuencia. Este modelo con puerta acristalada ha sido objeto de un tratamiento especial, que filtra los nefastos rayos ultravioleta, por lo que los vinos están perfectamente protegidos.

Desescarche

La vinoteca está equipada con un ciclo automático de desescarche. Durante la parada del ciclo de refrigeración, las superficies refrigeradas del aparato se desescarchan de forma automática. El agua de desescarche así recuperada es evacuada hacia un depósito que se encuentra en la parte posterior del aparato, cerca del compresor. El calor que produce el compresor permite la evaporación del agua condensada que queda en el depósito.

Cambio de filtro de carbón

Una buena calidad del aire ambiente es importante para la maduración del vino. El filtro de carbón es muy útil para absorber el olor y mejorar la calidad del aire. Para los modelos con filtro de carbón, sugerimos reemplazarlo una vez al año. Póngase en contacto con su distribuidor para obtener el filtro.

Extracción del filtro de carbón:

Sostenga el filtro de carbón y gírelo 90 ° hacia la izquierda o hacia la derecha para retirarlo

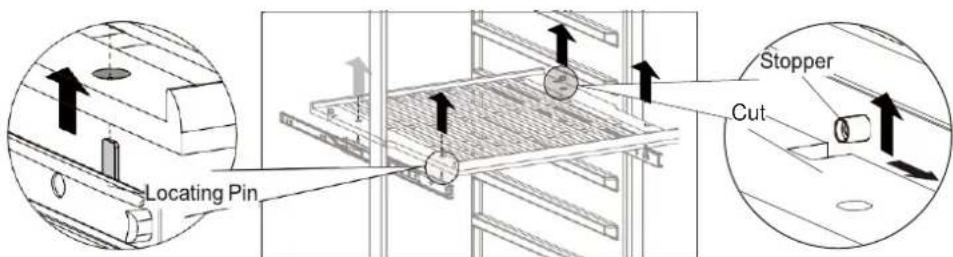

Bandejas

- Para evitar el deterioro de la junta de la puerta, asegúrese de que la puerta esté bien abierta antes de retirar las bandejas para colocar o retirar las botellas.

- Antes de retirar un estante del aparato, es necesario quitar todas las botellas en el estante.

- Con el riel telescópico, levante todo el estante hacia arriba horizontalmente para sacarlo de los 4 pines de ubicación del riel telescópico.

Las cantidades máximas de carga de botellas se indican a título orientativo, no son contractuales y permiten (al igual que la capacidad de los frigoríficos) tener una estimación rápida del tamaño del aparato.

Estas cantidades corresponden a unas pruebas realizadas con una botella estándar: la botella tipo «bordelesa ligera de 75 cl» (la normalización reconoce para cada forma de botella un origen geográfico: bordelesa, borgoñona, provenzal, etc., y un tipo: tradición, pesada, ligera, flauta, etc., cada uno con diámetros y alturas diferentes).

En realidad, se podrían colocar, en un caso extremo, más botellas en apilado monotipo y sin bandejas, pero una «vinoteca variada» se compone de una gran variedad de botellas y el aspecto «práctico» de la gestión diaria de una vinoteca limita su carga. Por tanto, probablemente coloque usted una carga algo menor que la cantidad máxima indicada.

En este caso, puede colocar menos botellas en un estante, pero al presentar sus etiquetas le dará prestigio a su bodega.

NOTA: Por supuesto, puede alternar el almacenamiento de sus botellas entre los estantes.

Tipos de botellas:

Aquí tenemos 4 tipos de botellas de 75 cl, borgoñonas y bordelesas, de dimensiones diferentes. Existen otros muchos otros tipos, de tamaño y forma diferentes. Puede observar las diferencias de colocación según la altura de las botellas, el diámetro y la manera de cruzarlas.

Por ejemplo, si cargamos una vinoteca exclusivamente con botellas de tipo Borgoña, observaremos que nos quedamos aproximadamente un 30% por debajo de la cantidad inicial calculada a partir de las botellas de tipo Burdeos.

Tipos de cruzamiento

Cuello con cuello:

¡Fíjese en la diferencia de profundidad!

Cuello entre cuerpos:

• Antes de cerrar la puerta, asegúrese de que lo hace sin tocar ninguna botella.
• Cuando introduzca varias botellas a la vez la vinoteca tardará más tiempo en alcanzar la temperatura deseada.

Ejemplos de temperaturas de servicio

A tener en cuenta en las degustaciones para no perderse la riqueza de los aromas de los vinos.

Grandes vinos de Burdeos – Tintos	16 – 17°C
Grandes vinos de Borgoña – Tintos	15 – 16°C
“Grands crûs” de vinos blancos secos	14 – 16°C
Tintos ligeros, afrutados, jóvenes	11 – 12°C
Rosados de Provenza, vinos jóvenes	10 – 12°C
Blancos secos y vinos tintos de la tierra	10 – 12°C
Vinos blancos de la tierra	8 – 10°C
Champanes	7 – 8°C
Vinos licorosos	6°C

7. MANTENIMIENTO

Antes de limpiar el aparato (operación que se debe realizar regularmente), desconéctelo retirando el cable de alimentación de la toma de corriente o desconectando el fusible del que dependa.

Antes de la primera utilización y de forma regular, aconsejamos que limpie el interior y el exterior (cara delantera, laterales y parte superior) con una mezcla de agua tibia y un detergente suave. Aclare con agua limpia y deje que se seque completamente antes de volver a conectarlo. No utilice disolventes ni agentes abrasivos.

Al encender el aparato por primera vez, pueden producirse olores residuales. En ese caso, ponga a funcionar el aparato en vacío durante unas horas con la temperatura más fría. El frío eliminará estos posibles olores

¿Qué hacer si se produce un corte de electricidad?

La mayoría de los cortes de electricidad se resuelven en poco tiempo. Un corte de 1 o 2 horas no afectará a la temperatura de su vinoteca. Para proteger los vinos durante los cortes de electricidad, abra la puerta lo menos posible. En caso de cortes más prolongados, adopte las medidas necesarias para proteger los vinos.

• Si el aparato está desconectado, apagado o se ha producido un corte de electricidad, debe esperar de 3 a 5 minutos antes de volver a encenderlo. Si intenta encenderlo antes de ese tiempo, el compresor únicamente se pondrá a funcionar al cabo de 3 o 5 minutos (si la temperatura lo requiere).
• Al encender el aparato por primera vez tras una parada prolongada, en el momento del encendido es posible que las temperaturas seleccionadas no se correspondan con las que se muestran. Esto es normal. Se debe esperar unas horas para que estas recuperen la estabilidad.

Período de vacaciones

• Vacaciones cortas: deje la vinoteca funcionando durante las vacaciones de menos de tres semanas.
• Vacaciones largas: si el aparato no se va a usar durante varios meses, retire todos los elementos y apague el aparato. Limpie y seque el interior a fondo. Para prevenir los olores y la formación de moho, deje la puerta ligeramente abierta: dejándola bloqueada abierta si es necesario.

Si debiese desplazar la bodega de vino

• Saque todas las botellas que estén en la cuba y fije los elementos móviles.
• Para evitar dañar los tornillos de puesta a nivel de los pies, atorníllelos a fondo en su base.
• Almacénelo con la puerta cerrada.
• Desplace el aparato en posición vertical.
• Protéjalo con mantas o cualquier otra protección similar.

8. EN CASO DE AVERÍA

A pesar de todo el cuidado que ponemos en la fabricación de nuestros productos, las averías no se pueden descartar completamente. Antes de ponerse en contacto con el servicio posventa de su distribuidor, compruebe que:

• La toma de corriente está conectada
• No se ha producido un corte de electricidad
• La avería no tenga su origen en alguna de las situaciones descritas en el cuadro que figura al final de este manual

IMPORTANTE: si el cable de alimentación que se incluye está deteriorado, debe ser sustituido por el fabricante o por un servicio autorizado por la marca o por el distribuidor. En cualquier caso y para evitar cualquier riesgo de lesión, el cable lo debe sustituir personal cualificado.

SI ESTAS REVISIONES NO DAN RESULTADO, PÓNGASE EN CONTACTO CON EL SERVICIO POSVENTA DE SU DISTRIBUIDOR.

¡ATENCIÓN! ¡Desconecte la toma mural antes de realizar cualquier operación de limpieza o reparación!

9. PIEZAS DE REPUESTO Y SERVICIO POSTVENTA

Las piezas de repuesto estéticas y funcionales se pondrán a disposición de los reparadores profesionales y de los usuarios finales durante un período mínimo de 10 años después de que se haya comercializado la última unidad del modelo.

La lista de piezas de repuesto y el procedimiento para ordenarlas (acceso profesional / acceso privado) están disponibles en el siguiente sitio web: www.kueppersbusch-home.com o por correo postal en la siguiente dirección Servicios Küppersbusch Hausgeräte GmbH, Küppersbuschstr. 2, 45883 Gelsenkirchen - GERMANY

10. SOLUCIÓN DE PROBLEMAS

Usted mismo puede resolver muchos problemas sencillos de la vinoteca sin recurrir al servicio postventa. Consulte las siguientes sugerencias:

PROBLEMA	CAUSA POSIBLE
La bodega no se enciende	La toma no está conectadaEl fusible de su instalación eléctrica ha saltado
La bodega no enfría lo suficiente	Controle la temperatura elegidaLa temperatura externa supera a la temperatura de uso de la bodegaLa bodega se abre con mucha frecuenciaLa puerta no está bien cerradaLa junta de la puerta no es estanca
El compresor arranca y se para con frecuencia	La temperatura externa es elevadaSe ha puesto una gran cantidad de botellas en la bodegaLa bodega se abre con mucha frecuenciaLa puerta no está bien cerradaEl regulado no se ha realizado correctamenteLa junta de la puerta no es estanca
La luz no funciona	La toma no está conectadaEl fusible de su instalación eléctrica ha saltadoEl LED está fuera de servicio, póngase en contacto con su servicio postventaEl botón de la luz esta en parada
Vibraciones	Controle y asegúrese de que la bodega se encuentra bien nivelada
La bodega parece hacer un poco de ruido	El panel de control está averiadoUn ruido semejante al del agua que circula se produce por el gas refrigerante, lo que es normaAl final del ciclo del compresor puede que se oiga un ruido de agua que circulaLas contracciones y expansiones de las paredes internas pueden provocar chasquidosLa bodega no se encuentra nivelada
La puerta no cierra bien	La bodega no se encuentra niveladaLa junta de la puerta está sucia o deterioradaLas bandejas no están bien colocadasUna parte del contenido impide que la puerta se cierre.
Error de pantalla LED	Mala calidad de la pantallaEl valor de temperatura no aparecePóngase en contacto con su servicio postventa
Los ventiladores no funcionan	El panel de control debe ser sustituido por un profesional del servicio postventa
Código de error «HH» o «LL»	La sonda de temperatura presenta fallosPóngase en contacto con su servicio postventa

Sustitución de la LÁMPARA de iluminación

Este aparato está compuesto por diodos electroluminiscentes (LED). Este tipo de diodo no puede ser cambiado por el usuario. La duración de estos LED es la suficiente para que no deba realizarse ningún cambio. Si, a pesar de todo el esfuerzo puesto en la fabricación de su vinoteca los LED resultaran defectuosos, póngase en contacto con su servicio postventa para una eventual intervención.

11. ENTORNO

Este electrodoméstico está marcado conforme a la Directiva europea 2019/290/UE relativa a los residuos de aparatos eléctricos y electrónicos (RAEE). Al garantizar que este producto se deseche de manera correcta, se está ayudando a impedir que existan posibles consecuencias negativas para el entorno y la salud humana, lo que podría estar causado de otro modo por un manejo inadecuado de los residuos de este producto.

El símbolo del contenedor de basura tachado que figura en el aparato indica que, al final de su vida útil, este producto deberá tratarse de forma separada de los demás residuos domésticos. Por tanto se deberá trasladar a un centro de recogida selectiva para aparatos eléctricos y/o electrónicos, o si adquiere un aparato equivalente, al distribuidor del aparato nuevo.

El usuario es responsable de trasladar el aparato, al final de su vida útil, al centro de recogida apropiado. Una recogida selectiva y adecuada, con el fin de que el aparato sea reciclado, tratado y eliminado de forma respetuosa con el medio ambiente, contribuye a evitar los posibles efectos negativos sobre el medio ambiente y la salud, y favorece el reciclaje de los materiales que componen el producto.

Para obtener información más detallada sobre los sistemas de recogida disponibles, diríjase al servicio local de eliminación de residuos o a la tienda donde adquirió el aparato.

12. ADVERTENCIA

Con el fin de mejorar constantemente nuestros productos, nos reservamos la posibilidad de modificar las características técnicas sin aviso previo.

Las garantías de los productos de la marca KÜPPERSBUSCH son proporcionadas de forma exclusiva por una serie de distribuidores que nosotros seleccionamos. Ningún elemento del presente manual podrá interpretarse como una garantía adicional.

KÜPPERSBUSCH no asume ninguna responsabilidad por los errores u omisiones técnicas y de redacción en el presente manual.

Documento no contractual.

Liquido refrigerante
