MANUAL DE USUARIO CDI 1010/3 CANDY
ES Instrucciones para el uso
FR Mode d'emploi
Lavaggio con prelavaggio
con la compra de este electrodoméstico Candy, Usted ha demostrado que no acepta promesas: Usted desea lo mejor.
Candy le ofrece este nuevo lavavajillas, fruto de años de investigación y experiencia en el mercado gracias al contacto directo con los Consumidores. Usted ha escogido la calidad, la duración y las grandes prestaciones que le ofrece este lavavajillas.
Candy le propone además una amplia gama de electrodomésticos: lavadoras, lavavajillas, lavadoras - secadoras, cocinas, hornos microondas, hornos y encimeras, frigoríficos y congeladores. Pida a su Vendedor el catálogo completo de los productos Candy.
Le rogamos que lea atentamente las instrucciones que contiene este manual ya que le proporcionarán importantes indicaciones relacionadas con la seguridad de la instalación, el uso, el mantenimiento así como ciertos consejos útiles para una mejor utilización del lavavajillas.
Conserve este manual para consultarlo
siempre que lo necesite.
GARANTÍA
Su producto está garantizado por las condiciones y términos especificados en el certificado de garantía del mismo.
La garantía deberá ser conservada,
debidamente rellenada, para ser
mostrada al Servicio de Asistencia
Técnica Autorizado, en caso de
intervención conjuntamente con la
factura o ticket de compra expedido
por el establecimiento vendedor.
* Rellenar la garantía que viene en Castellano.
INDICE
Prescripciones de seguridad pág. 57
Puesta en Marcha, instalación pág. 58
Sistema de la regulación de la descalcificación del agua pág. 61
Cargar la sal pág. 62
Regulación del cesto superior pág. 63
Carga del lavavajillas pág. 64
Información para los laboratorios de pruebas pág. 66
Carga de detergente pág. 67
Tipo de detergente pág. 68
Carga de abrillantador pág. 69
Limpieza del filtro pág. 70
Consejos prácticos pág. 71
Limpieza y manutención ordinaria pág. 72
Descripción de los mandos pág. 73
Datos técnicos pág. 73
Selección de los programas y funciones especiales pág. 74
Relación de los programas pág. 76
Búsqueda de pequeñas anomalías pág. 78
Le rogamos lea atentamente las advertencias contenidas en el presente libro porque reportan importantes indicaciones en lo que respecta a la seguridad de instalación, de uso, de mantenimiento y algunos consejos útiles para mejorar la utilización del lavavajillas.
Conserve con cuidado este libro para cualquier ulterior consulta.
INSTRUCCIONES PARA UN USO SEGURO
El uso de cualquier aparato eléctrico comporta tener en cuenta algunas reglas fundamentales.
Instalación
En caso de incompatibilidad entre la toma de corriente y el enchufe del aparato, sustituir la toma por personal especializado. Este último deberá comprobar que la sección de los cables sea la idónea para la potencia absorbida.
■ Tener cuidado que la instalación no aplaste, roce o deteriore el cable de alimentación.
■ En general, no es aconsejable el uso de adaptadores, tomas múltiples y/o alargos.
En caso que fuera necesaria la sustitución del cable de alimentación del aparato, dirijase al Servicio de Asistencia Técnica autorizado.
Seguridad
■ No tocar el aparato con las manos o los pies mojados o húmedos.
■ No utilizar el aparato con los pies descalzos.
■ No estirar el cable de alimentación, o del aparato, para desconectar el enchufe de la toma de corriente.
■ No dejar expuesto el aparato a los agentes atmosféricos (lluvia, sol, etc...).
Este aparato no esta destinado a ser usado por niños, personas discapacitadas o inexpertas en su uso a no ser que sean vigiladas o instruidas sobre el uso del aparato por una persona responsable de su seguridad.
Vigile a los niños de manera que se asegure que no juegan con el aparato.
No se debe beber el agua que resta en el aparato en la vajilla al final de los programas de lavado. Apoyarse o sentarse sobre la puerta abierta del lavavajillas, puede causar su vuelco.
■ No dejar la puerta abierta en posición horizontal, con el fin de evitar posibles accidentes (ej tropiezos).
■ Apoyarse o sentarse sobre la puerta abierta del lavavajillas, puede causar su vuelco.
ATENCIÓN!
Cuchillos y otros utensilios con punta tienen que ser colocados hacia abajo o en posición horizontal en alguna otra zona de los cestos.
Utilización cotidiana
■ Este aparato deberá destinarse únicamente al uso doméstico.
El lavavajillas está proyectado para el lavado de utensilios domésticos normales. Objetos contaminados de gasolina, pintura, restos o virutas de hierro o metálicas, productos químicos corrosivos, ácidos o alcalinos no deben ser lavados en el lavavajillas.
Si la instalación de la habitación está provista con un descalcificador de agua no es necesario añadir la sal en el contenedor montado al efecto en el lavavajillas.
■ Los cuchillos y cubiertos, obtienen un mejor lavado si se sitúan en el cesto con los mangos hacia abajo.
En caso de daños y/o mal funcionamiento del aparato, desconectarlo, cerrar el grifo del agua y no tocar el electrodoméstico. Para eventuales reparaciones remitirse a un Centro de Asistencia Técnica y solicitar la utilización de recambios originales. El no cumplimiento de todo lo arriba indicado puede comprometer la seguridad del aparato.
Fin de uso del aparato
■ Este aparato está fabricado con materiales reciclables para permitir una correcta chatarrización.
Si se quiere eliminar un lavavajillas viejo se debe tener cuidado de eliminar el cierre de la puerta para evitar que los niños puedan quedar encerrados en la máquina. Después de haber desenchufado la clavija de la toma de corriente, es importante cortar el cable de alimentación.
INSTALACION (NOTAS TÉCNICAS)
IMPORTANTE
Si se va a instalar el aparato sobre una alfombra o moqueta, es necesario tener cuidado para evitar que se obstruyan las rejillas de ventilación situadas en la base del lavavajillas.
Asegurese de poder acceder al enchufe del aparato incluso despues de la instalacion.
Alimentación eléctrica
El aparato cumple las normas de seguridad de la CEE y está provisto de clavija tripolar que asegura su completa puesta a tierra.
Antes de conectar eléctricamente el lavavajillas, verificar:
-
que la toma tenga una correcta conexión a tierra;
-
que la capacidad amperimétrica del contador eléctrico sea apta para la absorción indicada en los datos de la placa del lavavajillas.
ATENCIÓN!
La completa seguridad depende también de la correcta puesta a tierra de la instalación eléctrica de la casa.
La falta de una buena instalación puede provocar una leve difusión de corriente a través de las partes metálicas del lavavajillas debido a la presencia del filtro anti radiointerferencias.
La firma fabricante no se responsabiliza de posibles daños a personas o cosas, producidos por la falta de conexión de la toma de tierra.
Aparato conforme a la Directiva Europea 73/23/CEE e 89/336/CEE, sustituida respectivamente de 2006/95/CE y 2004/108/CE, y sucesivas modificaciones.
Alimentación hidráulica
IMPORTANTE
El aparado debe ser conectado a la red idraulica sólo con los nuevos tubos de carga disponibles en dotación. Los viejos tubos de carga no tienen que ser reutilizados.
■ Los tubos de carga y descarga pueden ser orientados indistintamente hacia la derecha o la izquierda.
IMPORTANTE
El lavavajillas puede ser conectado a la instalación de agua fría o caliente, siempre que ésta no supere a los 60°C.
La presión hidráulica debe estar comprendida entre un mínimo de 0,08 MPa y un máximo de 0,8 MPa. Para presiones inferiores diríjarse al Centro de Asistencia.
Es necesario un grifo en el extremo del tubo de carga para aislar la máquina de la red cuando no está en funcionamiento (fig. 1 B).
■ El lavavajillas está dotado de un tubo para la toma de agua que acaba en un codo de 3/4" (fig. 2).

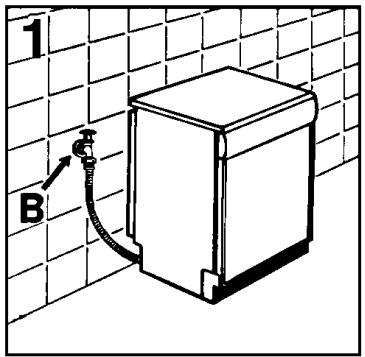

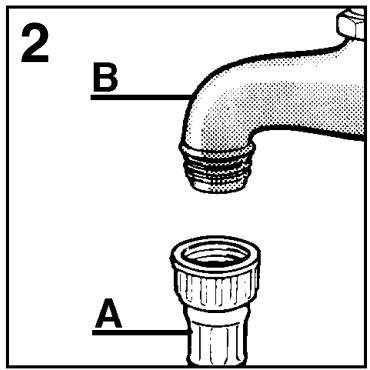

■ El tubo entrada agua "A" debe ser enroscado a un grifo o toma de agua "B" de rosca 3/4", asegurándose que la tuerca esté bien apretada.
■ Si es necesario, se puede alargar el tubo de carga hasta 2,5 m. Para tal fin contactar con el Centro de Asistencia Técnica.

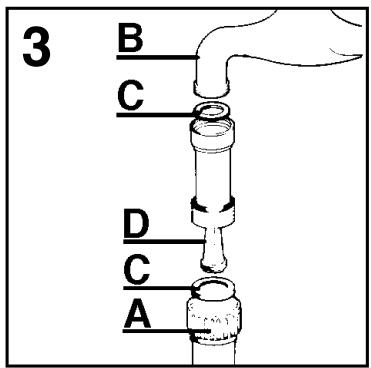

Si el agua de la red presentase resíduos calcáreos o arenilla, es aconsejable colocar un filtro como accesorio art. 9226085 (fig. 3).
Este filtro "D" va colocado entre la toma de agua de 3/4" "B" y el tubo de entrada "A". No olvidar de colocar la guarnición "C".
Si la máquina va a ser conectada a una nueva instalación o a una instalación que ha estado inutilizada por largo tiempo, es aconsejable dejar correr el agua algunos minutos antes de colocar el tubo de entrada de agua. De esta manera, se evitará que los residuos materiales o de óxido depositados en la tubería obturen el filtro de entrada agua.

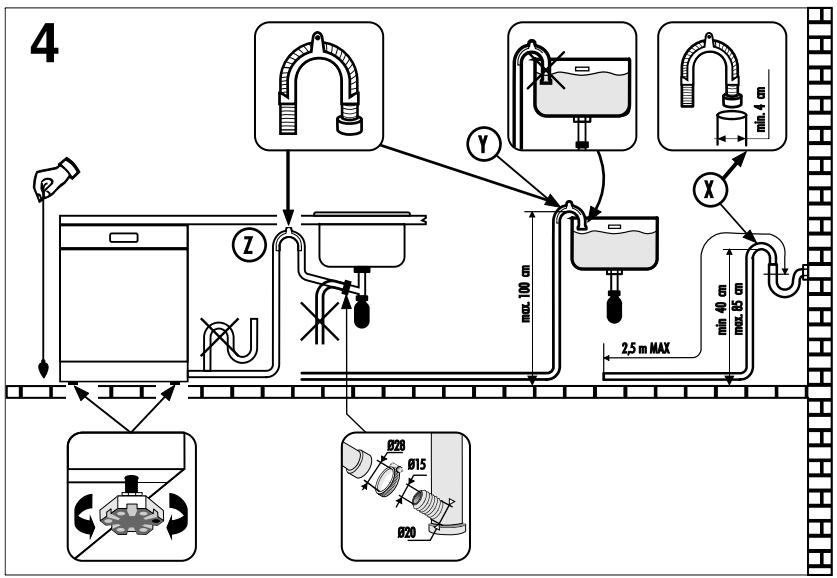

Instalación salida de agua
■ Colocar el tubo en la instalación de salida, evitando pliegues o arrugas (fig. 4).
El tubo de desague fijo debe tener un diámetro interior de al menos 4 cm, y debe estar colocado a una altura mínima de 40 cm.
■ Se recomienda colocar un sifón contra malos olores (fig. 4X).
■ Si fuera necesario, se puede alargar el tubo de salida hasta 2,5 m, pero manteniéndolo siempre a una altura máxima de 85 cm del suelo. Para tal fin contactar con el Centro de Asistencia Técnica.
La extremidad curvada del tubo puede ser apoyada en el borde de un lavadero, pero no debe permanecer inmerso en el agua, para evitar efectos de sifón durante el lavado (fig. 4Y).
En el caso de una instalación bajo un plano continuo, la curva debe ser fijada inmediatamente debajo del citado plano, en el punto más alto posible (fig. 4Z).
■ Al instalar la máquina, debe controlarse que los tubos de carga y descarga no estén doblados.
Apertura de la puerta
Si la puerta se abre durante el funcionamiento de la máquina, un sistema de seguridad eléctrico hace que todas las funciones se interrumpan automáticamente.
IMPORTANTE
Evitar abrir la puerta del lavavajillas mientras éste funcione.
Para cerrar la puerta
Introducir los cestos.

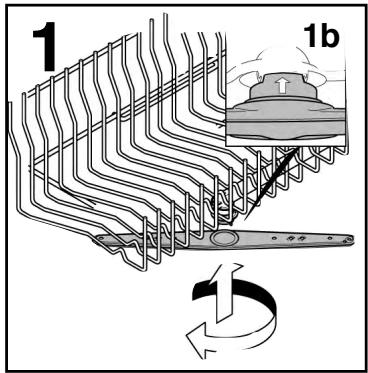

Verificar que todas las aspas de lavado puedan girar y no hayan cubiertos, cacerolas o platos que impidan su rotación. Cerrar la puerta y presionar con fuerza hasta el cierre del dispositivo de seguridad.
SISTEMA DE REGULACIÓN DE LA DESCALCIFICACIÓN DEL AGUA
El agua contiene de forma variable, según la localidad, sales calcáreas y minerales que se depositan en la vajilla dejando manchas blanquecinas.
Cuanto más elevado sea el contenido de estas sales, mayor es la dureza del agua.
El lavavajillas contiene un descalcificador que, utilizando sales regenerantes especiales para lavavajillas, permite lavar la vajilla con agua sin agentes clacáreos.
Puede solicitar el grado de dureza de su agua al Ente distribuidor de su zona.
Regulación descalcificación del agua con el descalcificador
El descalcificador puede tratar agua con una dureza hasta 90°fH (grados franceses) 50°dH (grados alemanes) a través de 6 niveles de regulación.
En la siguiente tabla encontrará la correspondencia entre la dureza del agua de la red a tratar y el nivel de regulación del descalcificador.
| Nivel | Dureza del agua | Uso Sal Regenerante | Regulación de descalcificación |
| ^ (grados franceses) | ^ (grados alemanes) |
| 0 | 0-5 | 0-3 | NO | Ningun indicador |
| 1 | 6-15 | 4-9 | SI | Piloto 1 |
| 2 | 16-30 | 10-16 | SI | Pilotos 1, 2 |
| *3 | 31-45 | 17-25 | SI | Pilotos 1, 2, 3 |
| 4 | 46-60 | 26-33 | SI | Pilotos 1, 2, 3, 4 |
| 5 | 61-90 | 34-50 | SI | Pilotos 1, 2, 3, 4 parpadeantes |
* El descalcificador está regulado en el nivel 3, en cuanto satisface a la mayoría de usuarios.
Según el nivel de dureza de su agua debe regular el descalcificador de la siguiente manera:

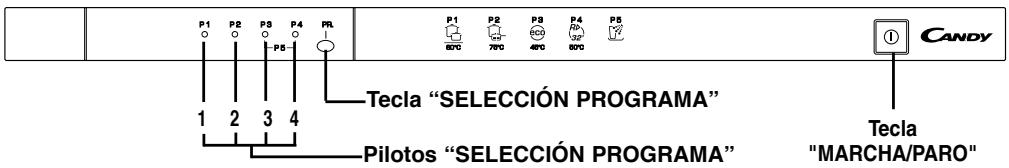

IMPORTANTE Iniciar el procedimiento SIEMPRE con el lavavajillas apagado.

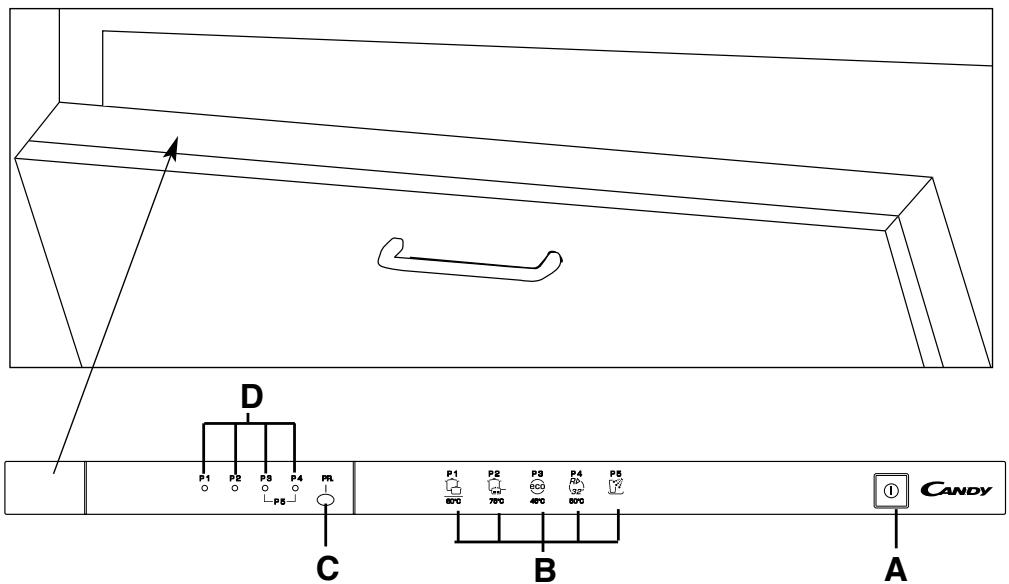

- Mantener accionada la tecla "SELECCIÓN PROGRAMA" y al mismo tiempo encender el lavavajillas con la tecla "MARCHA/PARO" (sonara una breve señal acústica).
- Continuar accionando la tecla "SELECCIÓN PROGRAMA" al menos durante 5 segundos, dejándolo SOLO cuando se escucha un señal acústico.
Algunos pilotos luminosos "SELECCIÓN PROGRAMA" se iluminarán para indicar el nivel de selección de descalcificador actual.
- Accionar nuevamente la misma tecla para seleccionar el nivel de descalcificador deseado: a cada presión se iluminará un piloto (el nivel se corresponderá con el numero de indicadores encendidos). Para el nivel 5 los 4 pilotos se encenderán, para el nivel 0 todos los pilotos estarán apagados.
- Apague el lavavajillas presionando la tecla "MARCHA/PARO" para confirmar la nueva impostación.
ATENCIÓN!
Si por cualquier motivo no se lograse finalizar el procedimiento, apage el lavavajillas accionanto la tecla "MARCHA/PARO" y comenzar de nuevo (PUNTO 1).
CARGAR LA SAL
En la parte inferior de la máquina esta situado el depósito de la sal.
La sal sirve para regenerar el aparato descalcificador.
Es importante utilizar exclusivamente sal específico para lavavajillas, otros tipos de sal contienen sensibles porcentajes de sustancias insolubles que con el tiempo podrían hacer ineficiente la instalación de descalcificación.

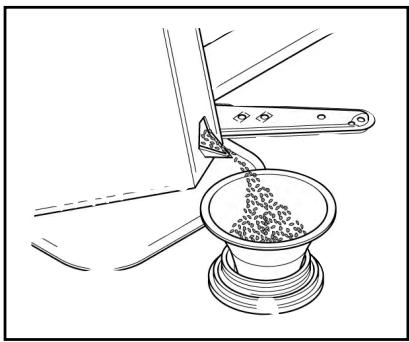

Para la introducción de la sal, desenroscar el tapón del depósito que se encuentra en la parte inferior. Después llenar el depósito.
■ Durante esta operación saldrá un poco de agua, aun así continue echando sal hasta llenarlo. Una vez lleno, limpiar la rosca de granos de sal y roscar el tapón.
Se aconseja que, después del rellenado, se realice un ciclo de lavado completo, o también el programa “REMOJO FRÍO”.
El contenedor tiene una capacidad de
cerca de 1,5-1,8 kg de sal y, para una eficaz utilización del aparato, es necesario rellenarlo periódicamente según la regulación del nivel de descalcificación elegido.
IMPORTANTE
Después de haber instalado el lavavajillas, y haber llenado el depósito de sal, es necesario añadir agua hasta llenar completamente el depósito. Esta operación solo es preciso realizarla la primera vez.
Indicador del llenado de sal
Este modelo está dotado de tapón ciego. En tal caso, es oportuno controlar periódicamente el nivel de sal, según la regulación, del nivel de descalcificación elegido.
IMPORTANTE
La aparición de manchas blanquecinas en la vajilla es generalmente un índice importante de falta de sal.
REGULACIÓN DEL CESTO SUPERIOR
Utilizando habitualmente platos de 27 a 31 cm de diámetro cargarlos en el cesto inferior después de haber colocado el superior en la posición más alta, procediendo del siguiente modo:
- Girar el cierre anterior "A" hacia el exterior;
- Sacar el cesto y situarlo en la posición más alta;
- Volver el cierre "A" a la posición original.
Con esta operación en el cesto superior no se puede cargar vajilla con diámetro superior a 20 cm y no se pueden utilizar los soportes móviles en la posición alta.
Uso del cesto superior
■ El cesto superior esta dotado de unos soportes móviles fijados al panel lateral, y que pueden adoptar dos posiciones: levantada y bajada.
■ En posición bajada los soportes sirven para poner tazas de té, café, cuchillos largos y cucharones. En los extremos de tales soportes se pueden colgar los vasos con forma de copa.
Por debajo de ellos, se pueden poner los vasos pequeños, tazas, los platos de las tazas y los de postre.
■ En posición levantada, los soportes permiten el alojamiento de los platos llanos y hondos.
Estos últimos se colocan en posición vertical con el lado cóncavo dirigido hacia el interior, y dejando siempre un espacio entre plato y plato para que el agua pueda pasar sin dificultad.
Para aprovechar al máximo la capacidad del cesto se aconseja reagrupar los platos que sean iguales.
■ Los platos pueden colocarse en una sola fila, o en las dos.
Es aconsejable colocar los platos grandes, con un diámetro de unos 27 cm, un poco inclinados hacia el interior y así poder meter el cesto sin problemas.
En el cesto superior pueden colocarse también elementos como ensaladeras y cuencos de plástico, que se recomienda fijar para que no se den la vuelta con la presión de los chorros de agua.
El cesto superior ha sido estudiado para poder ofrecer la máxima flexibilidad de uso. Éste puede llenarse únicamente con platos, colocados en doble fila hasta un máximo de 24 piezas, únicamente con vasos, en cinco filas hasta un máximo de 30 piezas, o bien con una carga mixta.
Una carga estandard diaria está representada en la fig. 1, 2 y 3.

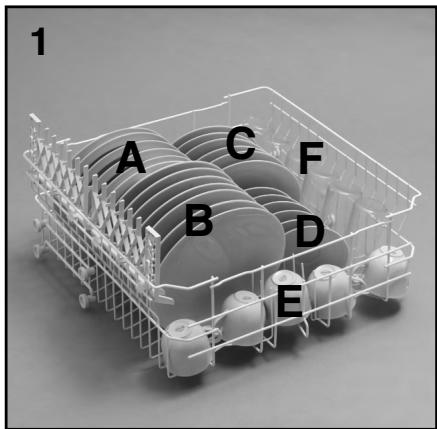

Cesto superior (fig. 1)
A = platos hondos
B = platos llanos
C = platos de postre
D = platos de las tazas
E = tazas
F = vasos

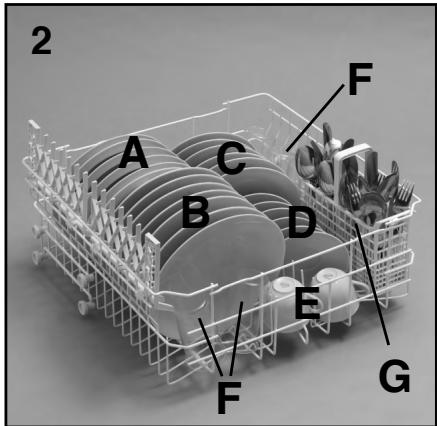

A = platos hondos
B = platos llanos
C = platos de postre
D = platos de las tazas
E = tazas
F = vasos
G = 1/2 cesto para los cubiertos

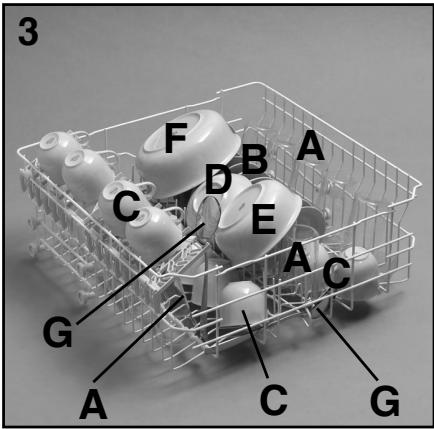

Cesto superior (fig. 3)
A = vasos
B = platos para tazas
C = tazas
D = copa pequeña
E = copa media
F = copa grande
G = cucharas de servicio
Uso del cesto inferior
En el cesto inferior se colocan las cacerolas, sartenes, soperas, ensaladeras, tapas, fuentes, platos planos, platos hondos y cucharones.
■ Los cubiertos se colocarán con el mango hacia abajo en el depósito contenedor de plástico que después se introducirá en el cesto inferior (fig. 4 y 5) asegurándose que no bloqueen la rotación del rociador.
IMPORTANTE
El cesto inferior está dotado de un dispositivo de “bloqueo de recorrido” para obtener una segura operación de extracción aún en el caso de cargas plenas.
Para las operaciones de carga de sal, limpieza del filtro y manutención ordinaria se necesita la completa extracción del cesto.
Una posición racional y correcta de la vajilla es condición esencial para un buen resultado en el lavado.
Una carga estandard diaria está representada en la fig. 4 y 5.

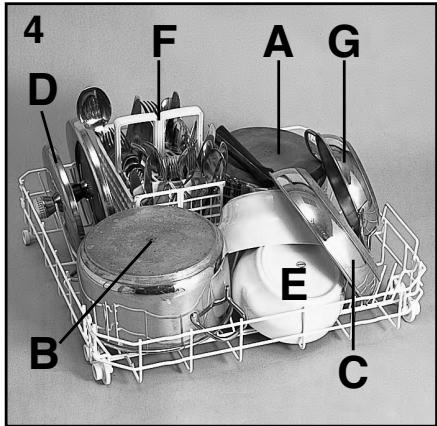

Cesto inferior (fig. 4)
A = cacerola media
B = cacerola grande
C = sartén
D = tapas
E = soperas, fuentes
F = cubiertos
G = cazuelas llanas, cazuelas de barro

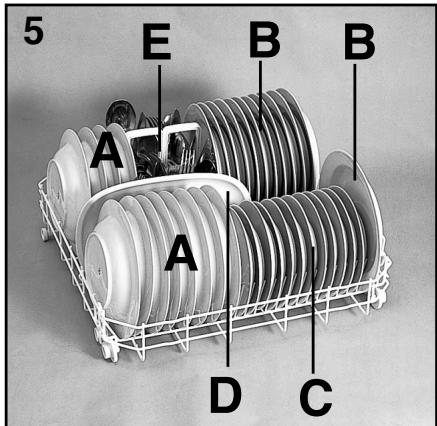

Cesto inferior (fig. 5)
A = platos hondos
B = platos llanos
C = platos de postre
D = fuentes
E = cubiertos

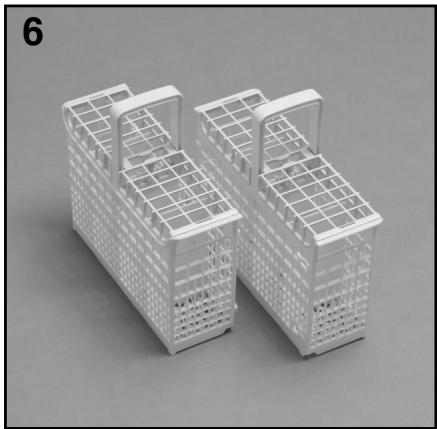

Cesto de cubiertos (fig. 6)
El cesto para los cubiertos está compuesto de dos partes divisibles, para poder ofrecer distintas posibilidades de carga.
La división en dos del cesto se obtiene haciendo correr en sentido horizontal las dos partes, una respecto de la otra y viceversa para reengancharlo.
La parte superior del cesto para los cubiertos, puede ser removida, para poder ofrecer distintas posibilidades de carga.
Solicite la información necesaria para efectuar los test comparativos y las medidas de rumorosidad (según la Norma EN) a la siguiente dirección:
testinfo-dishwasher@candy.it
En la solicitud de ruega especificar el modelo y el numero de matrícula del lavavajillas (ver en tarjeta de datos).
CARGA DE DETERGENTE
El detergente
IMPORTANTE
Es indispensable utilizar un detergente específico en polvo, líquido o en pastillas para el lavado de vajillas.
"CALGONIT" asegura óptimos resultados de lavado y lo encontrará fácilmente.
No deben emplearse detergentes para el lavado de la ropa. Detergentes no idóneos (como los de uso para lavado a mano), no contienen los ingredientes adaptados al lavado en lavavajillas e impiden el correcto funcionamiento de la máquina.
Carga del detergente

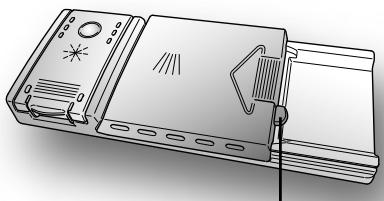

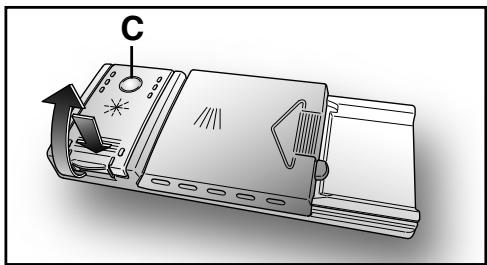

La caja para el detergente de lavado está situada en el interior de la puerta (fig. A "2"). Si la tapa del contenedor resultase cerrada, para abrirla basta accionar sobre el pulsante de enganche (A): al término de cualquier programa de lavado la puerta debe estar siempre abierta, y lista para su sucesiva utilización.
ATENCIÓN!
En el cesto inferior, no carga vajilla en posición tal que impida la apertura de la tapa del contenedor de detergentes y la extracción del detergente.
La dosis de detergente puede variar en función del grado de suciedad y tipo de vajilla. Nosotros le aconsejamos utilizar de 20 ÷ 30 g de detergente en la cubeta lavado (B).

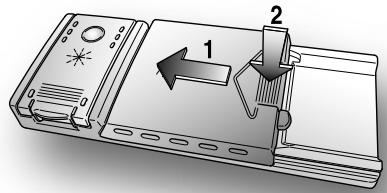

Después de haber introducido el detergente en el depósito, cerrar la tapa, primero empujando (1) y después apretando ligeramente el mismo (2) hasta escuchar un sonido de cierre.
Puesto que los detergentes no son todos iguales, consulte las instrucciones del fabricante. Recordamos que una cantidad insuficiente de detergente provoca una incompleta eliminación de la suciedad, mientras, un exceso de detergente, no sólo no mejora el resultado del lavado, sino además, representa un despilfarro.
IMPORTANTE
No excederse en el uso de detergente representa una contribución al mantenimiento del medio ambiente.
TIPO DE DETERGENTE
Detergentes en pastillas
Los detergentes en pastillas de diferentes fabricantes, se disuelven a velocidades diversas, por tanto en los programas breves, algunas pastillas pudieran no ser totalmente eficientes al no disolverse completamente.
Si se utiliza este tipo de detergente se recomienda seleccionar el programa mas largo para garantizar la completa disolución del mismo.
IMPORTANTE
Para obtener resultados de lavado óptimos, las pastillas DEBEN ser introducidas en el dispensador del detergente, NO directamente en la cuba.
Detergentes concentrados
Los detergentes concentrados, con reducida alcalinidad y enzimas naturales, combinados con programas de lavado a 50°C, permiten tener un menor impacto en el ambiente y preservan los cubiertos y el propio lavavajillas.
Los programas de lavado a 50°C han sido ideados para disfrutar completamente de las propiedades de disolución de la suciedad por parte de las enzimas, permitiendo por tanto, con la utilización de detergentes concentrados obtener los mismos resultados de los programas a 65°C pero a una temperatura inferior.
Detergentes combinados
Los detergentes que contienen además abrillantador, deben ser introducidos en el dispensador para el detergente de lavado. El contenedor del abrillantador debe estar vacío (si no fuera así antes de utilizar detergentes combinados, regular al mínimo el dosificador de abrillantador).
Si decide utilizar detergentes combinados ("3 en 1"/"4 en 1"/"5 en 1", etc.) que pudiera dar como resultado un menor consumo de sal o abrillantador, se deben respetar las siguientes advertencias:
■ lleer atentamente y abstenerse escrupulosamente a las instrucciones
de uso y a las advertencias indicadas en el envase del detergente combinado que se va a utilizar;
■ la eficacia de los productos que dan lugar a la no necesaria utilización de sal, dependen de la dureza del agua de alimentación del aparato. Verificar que la dureza del agua se compensa con el intervalo de funcionamiento indicado en el paquete del detergente.
Si con el uso de este tipo de producto se obtuvieran resultados de lavado no sadisfactorios, dirijase al fabricante del detergente.
La utilización inadecuada de estos productos podría llevar a:
■ formación de depositos calcáreos en el aparato y vajilla;
■ una empeoramiento del grado de secado y/o lavado.
IMPORTANTE
En el caso de reclamaciones que puedan estar ligadas a la utilización imprópia de estos productos, no serán validas las prestaciones específicas en la garantía.
Se recuerda que el uso de los detergentes combinados "ALL in 1" convierte en superflua la señalación de falta de sal y abrillantador (prevista en algunos modelos).
En el caso que se dieran problemas de lavado y/o secado se aconseja el uso de productos tradicionales (sal, abrillantador, detergente en polvo).
En este caso se aconseja que:
■ rellenar nuevamente el contenedor de sal y abrillantador;
■ continuar con un normal ciclo de lavado sin carga.
Se comunica que volviendo al uso de sal tradicional, serán necesarios algunos ciclos de lavado antes de que el sistema de desclacificación del agua vuelva a funcional de modo correcto.
CARGA DE ABRILLANTADOR
El abrillantador
Este aditivo se introduce automáticamente en la última fase del aclarado y favorece un rápido secado de la vajilla evitando que se formen manchas o sedimentos opacos.

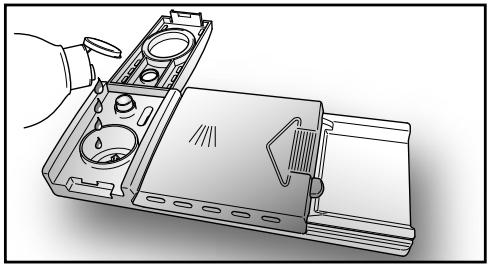

Carga del abrillantador
A la izquierda del recipiente detergente se encuentra el del abrillantador (fig. A "3").
Para abrir la tapa, apretar en la zona para tal fin y simultáneamente tirar la lengüeta de apertura.
Utilizar siempre aditivos especiales para lavavajillas automáticos.
Es posible controlar el nivel del abrillantador por medio del visualizador óptico (C) situado sobre el distribuidor.
LLENO
reflejo oscuro
VACIO
reflejo claro

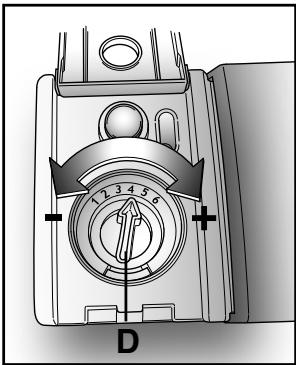

Regulación del abrillantador de 1 a 6
El regulador (D) está situado bajo el tapón y se puede manipular con una moneda.
Se aconseja la posición 4.
El contenido calcáreo del agua repercute notablemente tanto en la formación de incrustaciones como en el grado de secado.
Es muy importante regular la dosificación del abrillantador para conseguir óptimos resultados.
En caso de que la vajilla presente estrías al finalizar el lavado, disminuir la dosis en una posición. Si la vajilla presenta manchas o rastros blanquecinos, aumentarla un poco.
LIMPIEZA DEL FILTRO
Un contenedor central, que retiene las partículas más gruesas de suciedad;
Una placa que filtra continuamente el agua;
Un microfiltro situado debajo de la placa que impide el paso de las partículas de suciedad más pequeñas asegurando así un alcarado perfecto.
Para lograr siempre los mejores resultados hay que controlar la limpieza de los filtros antes de cada lavado.

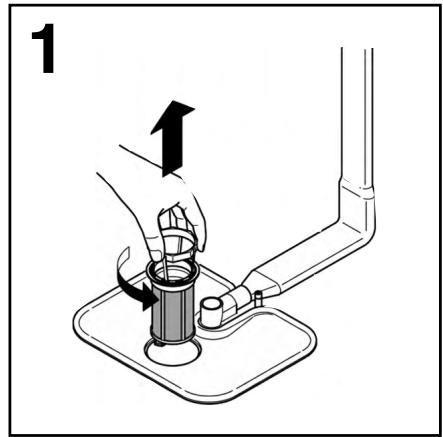

Para extraer el sistema filtrante basta levantarlo estirando del mismo (fig. 1).

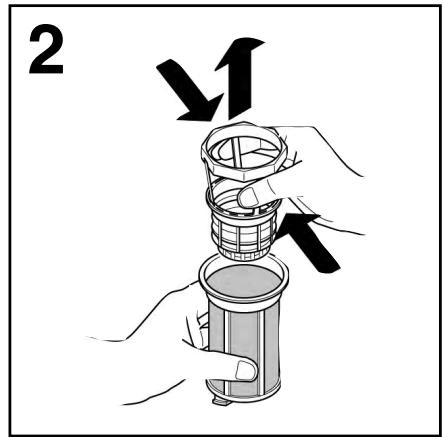

■ El contenedor central puede ser extraído para facilitar las operaciones de limpieza (fig. 2).

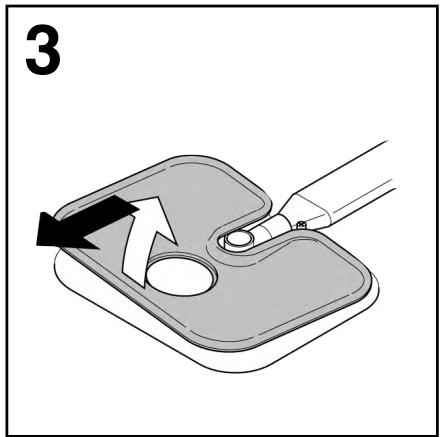

■ Extraer la placa (fig. 3) y lavarlo bajo un chorro de agua ayudándose eventualmente con un cepillo.
■ Con el microfiltro autolimpiante, la manutención es mínimo y la revisión del grupo de filtros puede realizarse cada 15 días. No obstante se aconseja controlar, después de cada lavado la parte central para cerciorarse que no quede atascada.
ATENCIÓN!
Una vez limpiados los filtros, debe asegurarse que los mismos hayan sido acoplados correctamente y que la placa se encuentre perfectamente colocada en el fondo del lavavajillas.
Tener la precaución de girar, en sentido horario, el filtro en la rejilla superior porque una inserción imprecisa del grupo filtrante puede perjudicar el correcto funcionamiento de la máquina.
IMPORTANTE
No usar el lavavajillas sin el filtro.
CONSEJOS PRÁCTICOS
Qué hacer para obtener óptimos resultados de lavado
■ Antes de colocar la vajilla en la máquina, eliminar los residuos de comida más grandes (huesecillos, espinas, residuos de carne o verdura, residuos de café, peladuras de fruta, ceniza de cigarrillos, palillos, etc.) para evitar que se atasquen los filtros, el desague y los rociadores de los brazos de lavado.
■ Evitar enjuagar la vajilla antes de colocarla en la máquina.
En caso de residuos de comida quemados o asados muy incrustados, en cacerolas y sartenes, se aconseja ponerlas en remojo antes del lavado.
■ Colocar la vajilla con la boca vuelta hacia abajo.
A ser posible evitar que la vajilla esté en contacto una contra la otra, una correcta colocación le dará mejores resultados de lavado.
■ Después de haber colocado la vajilla, verificar que los brazos de lavado pueden girar libremente.
Las ollas y otra vajilla que presentan residuos de comida muy tenaces o requemadas, deberán ser puestas en remojo con agua y detergente para lavavajillas.
■ Para el perfecto lavado de la plata es necesario:
a) aclarar apenas usada, sobre todo si ha estado empleada para mayonesa, huevos, pescados, etc.;
b) no rociarla con detergente;
c) no ponerla en contacto con otros metales.
Qué hacer para ahorrar
En el caso que se desee lavar a plena carga, reponer la vajilla en la máquina apenas terminada la comida, poniendo en marcha lo más pronto posible, efectuando eventualmente el programa REMOJO FRIO para reblandecer la suciedad y eliminar los residuos mayores entre una carga y otra en espera de continuar el programa de lavado completo.
En presencia de suciedad poco consistente o del cesto no muy cargado seleccionar un programa ECONOMICO siguiendo las indicaciones de la lista de programas.
Qué cosa no se debe lavar
Es bueno recordar que no todo tipo de vajilla puede ser lavado en el lavavajillas; se desaconseja introducir piezas en material termoplástico, cubiertos con mando de madera o plástico, pucheros con asas de madera, vajilla de aluminio, de cristal o vidrio aplomado si no está específicamente indicado.
Ciertas decoraciones pueden tender a decolorarse, por tanto, se aconseja efectuar el lavado en máquina varias veces de una sola pieza y sólo después de comprobar que no se decolora, lavar la totalidad de las piezas.
Es aconsejable no lavar cubiertos de plata con cubiertos de acero para evitar que se produzca una reacción química entre ambas.
IMPORTANTE
Cuando se compre nueva vajilla cerciorarse siempre que es idónea para su lavado en lavavajillas.
Sugerencias para ahorrar
Para evitar posibles derrames del cesto superior, sacar primero el cesto inferior.
Si se ha de dejar la vajilla en la máquina durante un cierto tiempo, entreabrir la puerta para favorecer la circulación del aire y mejorar el ulterior secado.
LIMPIEZA EXTERIOR Y MANTENIMIENTO
Para limpiar el exterior del lavavajillas no se deben usar, ni disolventes (desengrasantes) ni abrasivos. Unicamente un paño de agua tíbia.
■ El lavavajillas no requiere ningún mantenimento especial, ya que la cuba de lavado es autolimpiante.
■ Periódicamente limpiar la guarnición de goma de la puerta, con un paño húmedo eliminando cuidadosamente cualquier resíduo de alimentos o abrillantador.
Para garantizar una mejor eliminación de pequeños depósitos calcáceros o de suciedad, se aconseja realizar periódicamente un lavado completo vertiendo previamente un vaso de vinagre en el interior del lavavajillas y hacer el programa delicado.
Si a pesar de la normal limpieza de placa y filtro, se notasen vajillas o cacerolas insuficientemente lavadas o aclaradas, se debe controlar que todos los rociadores de los brazos (fig. A “5”) estén libres de restos de suciedad.
Si este no fuese el motivo, proceder a su limpieza de la siguiente forma:
- Para extraer el brazo superior, es necesario girarlo hasta llevarlo a la posición de "tope" señalada por la flecha (fig. 1b). Empujarlo hacia arriba (fig. 1) y manteniéndolo apretado girar en sentido horario (para montarlo, repita la operación, pero girando en sentido contrario a las agujas del reloj).

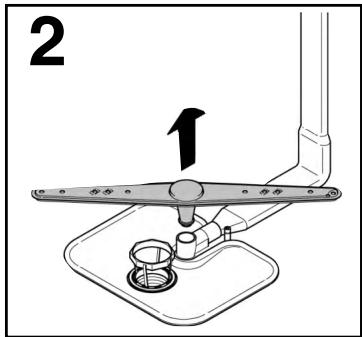

El aspersor inferior, se extrae simplemente estirando hacia arriba (fig. 2).
- Lavar el aspersor bajo un chorro de agua eliminando de suciedad los inyectores obstruidos.
- Al término de la operación, monte de nuevo los aspersores en la idéntica posición.
Tanto la cuba como el interior de la puerta son de acero inoxidable. Si se produjeran manchas de óxido, ello se debería únicamente a una fuerte presencia de sales de hierro en el agua.
Para quitar estas manchas se aconseja el uso de un abrasivo de grano fino. No utilizar nunca substancias con cloro, cepillos de acero, etc.
DESPUES DEL USO
Después de cada lavado cerrar perfectamente el grifo del agua, para aislar el lavavajillas de la red hidráulica de alimentación y desconectar el mando paro/marcha para aislar la máquina de la red eléctrica.
Si el lavavajillas debe permanecer parado largo tiempo, aconsejamos las siguientes operaciones:
- realizar un programa de lavado sin vajilla, pero con detergente, para desengrasar la máquina;
- desenchufar la toma corriente;
- cerrar el grifo del agua;
- rellenar el recipiente del abrillantador;
- dejar la puerta ligeramente abierta;
- dejar el interior de la máquina limpio;
- si la máquina se encuentra en un ambiente donde la temperatura es inferior a 0°C, el agua residual de los conductos puede congelarse. Por eso se debe trasladar la máquina a un lugar donde la temperatura ambiente sea superior a 0°C y esperar 24 horas antes de ponerla en marcha.
DESCRIPCION DE LOS MANDOS
A Tecla "MARCHA/PARO"
B DESCRIPCIÓN DE LOS PROGRAMAS
C Tecla "SELECCIÓN PROGRAMA"
D Pilotos "SELECCIÓN PROGRAMA"
DIMENSIONES:
| Altura | cm | 82÷90 |
| Profundidad | cm | 55 |
| Ancho | cm | 59,8 |
| Medida con puerta abierta | cm | 117 |
DATOS TÉCNICOS:
| Cubiertos (EN 50242) | 12 |
| Capacidad con cacerolas y platos | 8 personas |
| Presión admitida en la instalación eléctrica | Min. 0,08 - Max 0,8 MPa |
| Amperios fusibles | (véase placa de características) |
| Potencia máxima absorbida | (véase placa de características) |
| Tensión | (véase placa de características) |
SELECCION DE LOS PROGRAMAS Y FUNCIONES ESPECIALES
IMPORTANTE
El lavavajillas dispone de dos funciones muy útiles:
- el programa "aconsejado" (preseleccionado de fábrica, es ideal para el uso cotidiano a plena carga) para una selección más rápida y segura;
- la función de memorización del último programa usado, que permite a quien utiliza siempre el mismo ciclo de lavado no tener que repetir cada vez la programación, y por tanto ahorrar tiempo.
Selección de los programas
■ Abrir la máquina e introducir los utensilios a lavar.
■ Accionar la tecla "MARCHA/PARO" ①. El indicador luminoso correspondiente al programa "aconsejado" o al del último programa usado comenzará a parpadear.
■ Seleccione un programa accionando la tecla “SELECCIÓN PROGRAMA” (PR.). El inidcador luminoso correspondiente al programa seleccionado se iluminará fijamente. Para el programa "REMOJO FRÍO" se iluminarán 2 inidicadores.
■ Cerrar la puerta y después de una señal acústica el programa se iniciará automáticamente.
EN UN INTERVALO DE TIEMPO NO SUPERIOR A 1 minuto desde el inicio del ciclo de lavado, es posible elegir otro programa, simplemente presionando la tecla "SELECCIÓN PROGRAMA".
Interrupción de un programa
Se desaconseja la apertura de la puerta durante el desarrollo de los programas, en particular, durante las fases centrales del lavado y del aclarado caliente. La máquina, de todas formas, se para automáticamente con la apertura de la puerta.
Cerrando de nuevo la puerta, sin accionar ninguna tecla el ciclo continuará desde el momento en el que fue interrumpido.
ATENCION!
Si se abre la puerta mientras el lavavajillas está en la fase de secado, se activa una señal acústica para avisar que el ciclo no ha finalizado.
Modificación del programa en curso
Si se quiere cambiar o anular un programa en curso, efectuar las siguientes operaciones:
■ Tener pulsada al menos durante, 5 segundos la tecla "SELECCIÓN PROGRAMA".
Los indicadores luminosos de los programas parpadearán y se escucharán señales acusticas.
■ El programa en curso será anulado y el piloto correspondiente al programa "aconsejado" iniciará su intermitencia.
■ En este momento es posible realizar una nueva programación.
ATENCION!
Antes de introducir un nuevo programa es aconsejable comprobar la existencia de detergente y, en caso contrario rellenar el contenedor.
Si se interrumpiera la corriente durante el funcionamiento del lavavajillas, una especial memoria conservará la elección efectuada. Al restablecimiento de la corriente, el lavavajillas continuará en el punto donde se paró.
Final del programa
La finalización del programa se indicará mediante una señal acústica (si no se ha desactivado) de una duración de 5 segundos, repetido durante 3 veces con intervalos de 30 segundos.
El piloto correspondiente al ciclo seleccionado (2 pilotos para el programa "REMOJO FRIO") pasará de luz fija a intermitente.
Por tanto será posible retirar los utensilios lavado y apagar el lavavajillas mediante la tecla “MARCHA/PARO” o en su lugar realizar una nueva carga de cubiertos para otro programa de lavado, siguiendo las operaciones anteriormente descritas.
Exclusión alarma acústica de FIN PROGRAMA
La función de alarma acústica de fin programa puede ser desactivada del siguiente modo:
IMPORTANTE Iniciar el procedimiento SIEMPRE con el lavavajillas apagado.
- Mantener accionada la tecla "SELECCIÓN PROGRAMA" y al mismo tiempo encender el lavavajillas con la tecla "MARCHA/PARO" (sonara una breve señal acústica).
- Continuar accionando la tecla "SELECCIÓN PROGRAMA" al menos durante 15 segundos (durante este período se oirán 2 señales acústicos).
- Dejar de accionar la tecla en el momento en que se escuche la segunda señal acústica (se iluminarán 3 pilotos "SELECCIÓN PROGRAMA").
- Accionar nuevamente la misma tecla: los 3 pilotos pasarán a iluminarse de manera fija (alarma activada) a intermitente (alarma desactivada).
- Apague el lavavajillas presionando la tecla "MARCHA/PARO" para confirmar la nueva impostación.
Para reactivar la alarma, seguir el mismo procedimento.
ATENCIÓN!
Si por cualquier motivo no se lograse finalizar el procedimiento, apage el lavavajillas accionanto la tecla "MARCHA/PARO" y comenzar de nuevo (PUNTO 1).
Señalación anomalías
Si durante el desarrollo de un programa se tuviera que verificar un malfunctionamiento o una anomalía, el piloto correspondiente al ciclo seleccionado (2 pilotos para el programa “REMOJO FRÍO”) iniciarán su intermitencia de manera muy rápida y se emitirá una señal acústica.
En este caso, apagar el lavavajillas mediante la tecla “MARCHA/PARO”.
Después de controlar que el grifo del agua esté abierto, que el tubo de descarga de agua no esté doblado y que el sifón no esté obstruido o los filtros mal colocados, introducir nuevamente el programa seleccionado.
Si la anomalía persiste será necesario contactar con el Servicio de Asistencia Técnica (902 100 150).
IMPORTANTE!
Esta lavavajillas está dotado de un dispositivo de seguridad antidesbordamiento que, en caso de anomalía, interviene vaciando el agua en exceso.
ATENCION!
Para evitar que se dispare el dispositivo de seguridad anti-desbordamiento, se recomienda no mover o inclinar el lavavajillas durante el funcionamiento.
En el caso que sea necesario mover o inclinar el lavavajillas, asegurarse primero que haya completado el ciclo de lavado y que no quede agua en la cuba.
RELACION DE LOS PROGRAMAS
 | UNIVERSAL | (PROGRAMA “ACONSEJADO”)Apto para lavar la vajilla y cacerolas con suciedad normal. |
 | HIGIENIZANTE | Apto para lavar cacerolas y toda la vajilla especialmente sucia. |
 | ECO-BIO | Indicado para el lavado de vajillas y ollas con suciedad normal utilizando detergentes con enzimas.Programa normalizado EN 50242. |
 | RAPIDO 32' | Ciclo superrápido que se efectua al final de la comida, indicado para un lavado de vajilla para 4/6 personas. |
 | REMOJO FRIO | Breve prelavado para la vajilla usada en la mañana o al mediodía, cuando se quiere realizar un sólo lavado completo. |
Lavado con prelavado
En caso de programa HIGIENIZANTE, hay que añadir una segunda dosis de detergente, unos 20 gramos (1 cucharada sopera) directamente en la lavavajillas.
| Operaciones a realizar | Desarrollo del programma | Duración media en minutos |
| Detergente prelavado | Detergente lavado | Limpieza filtro y placa | Control nivel del abrillantador | Control nivel de la sal | Prelavado caliente | Prelavado frío | Lavado | Primer aclarado en frío | Segundo aclarado en frío | Aclarado caliente con abrillantador | Con agua fría (15°C) -Tolerancia ± 10%- |
Si el lavavajillas no funcionase, antes de llamar al Servicio Asistencia Técnica, realizar los siguientes controles:
NOTA: Si algún inconveniente de los citados provocase un mal lavado o un insuficiente aclarado, es necesario remover manualmente la suciedad de la vajilla, ya que la fase final del secado provocaria el desecado de la suciedad que, en un segundo lavado, la máquina no tiene la posibilidad de sacar. Si la avería persiste llamar al centro de asistencia, comunicando el modelo de lavavajillas indicado sobre la placa de características colocada en el interior de la puerta, en la parte superior o sobre la tarjeta de garantía. Indicando toda la información obtendrá una intervención más rápida y eficaz.
| ANOMALIA | CAUSA | REMEDIO |
| 1 - No funciona en ningún programa | Clavija no enchufada | Enchufar |
| Tecla O/I desconectada | Conectar |
| Puerta abierta | Cerrar puerta |
| Falta energía eléctrica | Verificar |
| 2 - No entra agua | Ver causa 1 | Verificar |
| Grifo cerrado | Abrir |
| Programador mal seleccionado | Seleccionar bien |
| El tubo de entrada agua tiene un pliegue | Eliminar el pliegue del tubo |
| El filtro del tubo entrada agua está sucio | Limpiar el filtro colocado al extremo del tubo |
| 3 - No desagua | Filtro sucio | Limpiar filtro |
| Tubo desagüe doblado | Desdoblar |
| La prolongación del tubo de desagüe no es correcta | Seguir exactamente las instrucciones para la instalación del tubo de desagüe |
| El desagüe de la pared no permite un respiradero con el tubo de desagüe de la máquina | Consultar a un técnico cualificado |
| 4 - Desagua continuamente | Tubo desagüe en posición demasiado baja | Alzar tubo desagüe mínimo 40 cm del suelo |
| 5 - No se oye ruido del giro de las aspas | Excesiva carga detergente | Reducir dosis |
| Algún objeto que impide rotación aspas | Colocar bien |
| Placa filtrante y filtro sucios | Limpiar placa y filtro |
| 6 - En los lavavajillas electrónicos sin visor: una o mas indicadores luminosos en rápida intermitencia | Grifo del agua cerrado | Apagar el lavavajillas Abrir el grifo Reintroducir el ciclo |
| 7 - Si lava solo parcialmente | Ver causa 5 | Comprobar |
| Fondo de cacerolas no perfectamente limpio | Costras demasiado tenaces Ablandar antes lavado |
| Borde cacerolas no perfectamente limpio | Colocar mejor |
| Rociadores parcialmente obturados | Desmontar y limpiar los brazos de lavado |
| La vajilla no está colocada correctamente | No acercar excesivamente la vajilla una contra la otra |
| El extremo del tubo de desagüe está inmerso en el agua | La extremidad del tubo desagüe no debe tocar el agua desaguada |
| El detergente no está dosificado adecuadamente, es viejo y/o está endurecido | Adecuar la dosis en función de la cantidad de suciedad o sustituir el producto |
| La tapa del contenedor de la sal no está bien cerrada | Enroscarla hasta el fondo |
| El programa de lavado elegido es muy suave | Elegir un programa más enérgico |
| Vajillas cesto inferior no lavadas | Desinsertar tecla media carga |
| 8 - Falta o parcial uso del detergente | Cubiertos, platos, cacerolas, etc. interfieren con la apertura del contenedor de detergentes. | Cargar la vajilla de manera que no interfiera con la apertura del cajetín detergente. |
| 9 - Manchas blancas en la vajilla | Agua de red con excesiva dureza | Controlar nivel sal y abrillantador y regular dosificacionSi la anomalia persiste, solicitar intervencion Asistencia Técnica |
| 10 - Ruido durante el lavado | La vajilla golpea entre sí | Adecuar mejor la vajilla en el cesto |
| Los brazos girantes golpean sobre la vajilla | Colocar mejor la vajilla |
| 11 - La vajilla no está perfectamente seca | Falta de circulación de aire | Dejar entreabierta la puerta de la máquina al final del programa de lavado para favorecer el secado natural |
| Falta abrillantador | Utilizar abrillantador |
SERVICIO POST VENTA
902.100.150
El Fabricante declina cualquier responsabilidad por posibles errores de imprenta contenidos en el presente libro. Se reserva, además, el derecho de de aportar modificaciones que sean útiles a los propios productos sin comprometer las características esenciales.
Compliments,
El fabricante declina toda responsabilidad por los posibles errores de impresión que puedan haber en este libreto. Asimismo, se reserva el derecho de efectuar las modificaciones que se consideren útiles a sus propios productos sin comprometer las características esenciales.
Este electrodomestico está marcado conforme a la directiva Europea 2002/96/CE sobre los residuos de aparatos eléctricos y electrónicos (WEEE).
Asegurándose que este producto ha sido eliminado correctamente, ayudará a evitar posibles consecuencias negativas en el ambiente y la salud de las personas, que pudiera verificarse por causa de un anómalo tratamiento de este producto
El simbolo sobre el producto indica que este aparato no puede ser tratado como un residuo doméstico normal, en su ligar deberá ser entregado al centro de recogidas para reciclaje de aparatos eléctricos y electrónicos.
La eliminación debe ser efectuada de acuerdo con las reglas medioambientales vigentes para el tratamiento de los residuos.
Para informacion más detallada sobre el tratamiento, recuperación y reciclaje de este producto, por favor contacte con la oficina compentente (del departamento de ecología y mediomabiente), o su servicio de recogida a domicilio si lo hubiera o el punto de venta donde compró el producto.
