MANUAL DE USUARIO FCFE3062SS FRIGIDAIRE

INSTRUCCIONES DE INSTALLACION

LA ESTUFA ELECTRICA DE 30"

LA INSTALLACION Y EL SERVICIO DEBEN SER

EFFECTUADOS POR UN INSTALLADOR CALIFICADO.

IMPORTANT: CONSERVE ESTAS INSTRUCCIONES PARA

USO DEL INSPECTOR LOCAL DE ELECTRICIDAD.

LEAYCONSERVEESTASINSTRUCCIONESPARAREFERENCIAFUTURA.

Estados Unidos

ADVERTENCIA PARA SU SEGURIDAD: No

almacene ni use gasolina u或者其他 vaperes y liquidos inflamables cerca de este orialquier除外 electrodomestico.

Canadá

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCA estRICTamente la informacion

de este manual, se pueda producir un incendio o unCHOque eletrico que cause daños materiales, lesiones corporales o fatales.

Notas Importantes para el Instalador:

• Lea todas las instrucciones indicadas en estas instrucciones de instalacion antes de instalar la estufa.
• Saque todo el material de empaque del compartmento del hora antes de conectar el suministro de gas y de electricidad a la estufa.
• Observe todos loscottos y reglamentos vigilentes.
• Asegürese de partiras instrucciones con el usuario.

Aviso importante al consumidor:

• Mantenga estas instrucciones con su Guía de Uso y Cuidado para referencia futura.
• Al igual que conequalier electrodomestico que generere calor, existen ciertas precauiones de seguridad que usteddebeseguir.Tales precauiones seencuentran en la Guia de Uso y Cuidado,leala atentamente.
• Asegürese de que la estufa está bien instalada y sea puesta a tierra en forma debida por un instalador calificado o un的技术o de servicios.
• Asegürese de que el revestimiento de la pared alrededor de la estufa pueda resistir el calor generado por la estufa.
• Para eliminar la necessities de tener que pasado sobre los elementos, se recomienda no instalar armarios arriba los elementos de la cubierta de la estufa.

ADVERTENCIA

Riesgo de volcaniento

• Un niño oadulto peut volcar la estufayacabar muerto.

• Verifique que se haya instalado el dispositivo antivuelco en el piso o en la pared.

• Asegüre de que el dispositivo antivuelco se haya reacoplado cuandofresha la estufasobreel piso oalpared.

• No utilise la estufa sin el dispositivo antivuelco instalado y acoplado.
• Si no se quiten estas instrucciones, se pueda provocar la muerte o quemaduras graves en niños y adultos.

Tornillo nivelador la estufa

Soporte antivuelco

Para vericar si el soporte antivuelco está instalado correctamente, sostenga el borde trasero de la parte trasera de la estufa usingo ambos brazos. Intente inclinar la estufa hacer adelante con cuidado. Si está instalada correctamente, la estufa no deben inclinarse hacer adelante.

Consulte las instrucciones de instalacion del soporte antivuelco proportionadas con la estufa para instalarlo adequamente.

INSTRUCCIONES DE INSTALLACION PARA LA ESTUFA ELECTRICA DE 30"

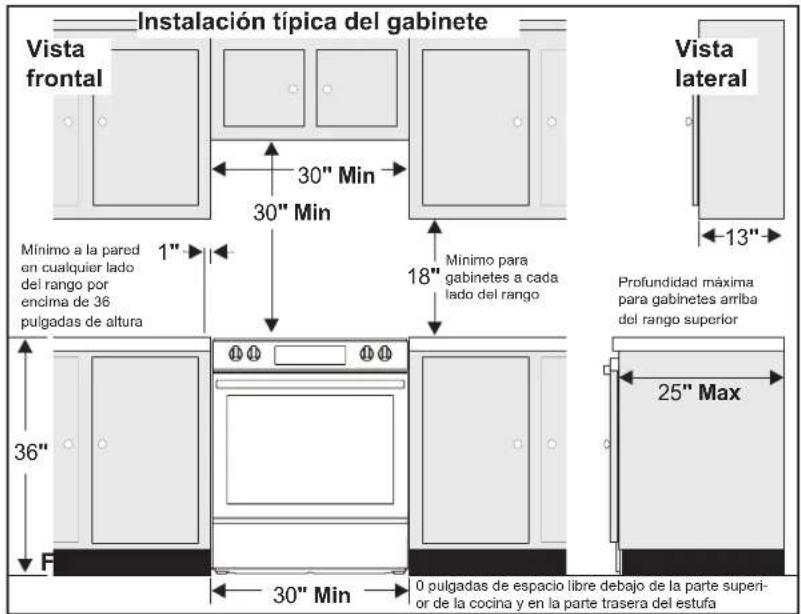

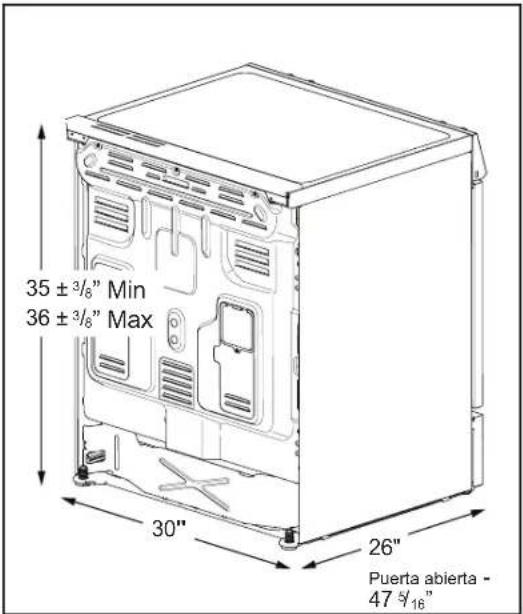

1. Espacios y dimensiones

a. Proporcione espacios adecuados entre la estufay las superficies combustibles adyacentes.
b. Ubicacion-Examine el lugar en el qual va a ser instalada la estufa. Determine la existencia de suministro electrico adequado y la calidad del piso.

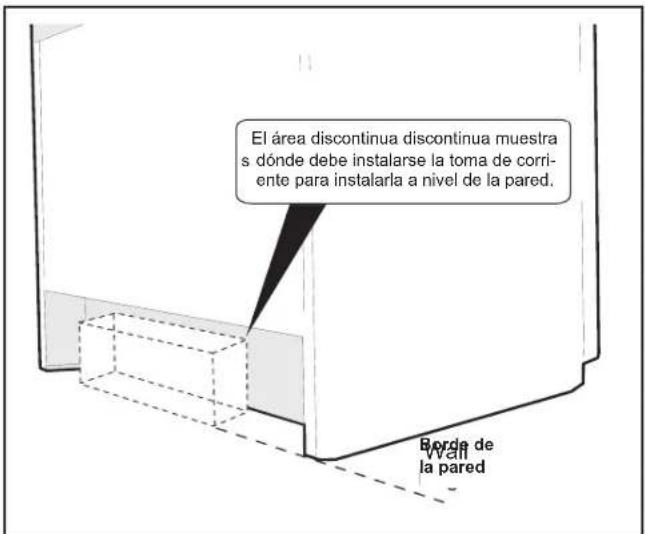

c. Se deben usar las medidas indicadas. Las dimensiones indicadas proportionan espacio minimum. La superficie de contacto debe ser solida y estar a nivel

Fig. 1

Fig. 2

*ESPACIO LIBRE MINIMO DE 30" ENTRÉ LA CUBIERTA DE COCINAR DE LA ESTUFA Y LA PARTE INFERIOR DE UN ARMARIO DE METAL O DE MADERA NO PROTEGIDO; O 24" MINIMO CUANDO LA PARTE INFERIOR DE UN ARMARIO DE METAL O DE MADERA ESTA PROTEGIDA CON CARTON RETARDANTE A LAS LLAMAS DE NO MENOS DE 1/4" CUBIERTO CON CHAPA DE ACERO NO INFERIOR AL NO. 28 MSG, ACERO INOXIDABLE DE 0.015", ALUMINO DE 0.024" O COBRE DE 0.020". EL ESPACIO LIBRE DE 0" ES EL MINIMO PARA LA PARTE TRASERA DE LA ESTUFA. SIGATODAS LAS DIMENSIONES INDICADAS ANTERIORMENTE PARA EVITARDANOS MATERIALES, RIESGOS DE INCENDIO Y CORTES INCORRECTOS DE LOS ARMARIOS Y DE LAS MESADAS.

PARA ELIMINAR EL RIESGO DE QUEMADURAS O INCENDIOS AL PASAR SOBRE LOS ELEMENTOS CALIENTES, SE DEBE EVITAR COLOCAR ARMARIOS DE ALMACENAMIENTO SOBRE LA ESTUFA. SI SE INSTALAN ARMARIOS SOBRE LA ESTUFA, SE PUEDEN REDUCIR TALES RIESGOS INSTALANDO UNA CAMPANA EXTRACTORA QUE SE PROYECTE HORIZONTALMENTE UN MINIMO DE 5" MAS AFUERA DE LA PARTE INFERIOR DE LOS ARMARIOS.

Fig. 3

INSTRUCCIONES DE INSTALLACION PARA LA ESTUFA ELECTRICA DE 30"

2. Herramentas que va a necessitar

Para patas de nivelación y montura antivuelco

• Llave ajustable o alcates
• Llave para aplarar tuercas de 5/16" o un destornillador de cabeza plana
• Taladro eletrico y una broca de 1/8 (broca de taladro de hormigón de 5/32" si se instala sobre hormigón)
• Nivel & Cinta de medicación
  Para la conexión del suministro electrico:
• Llave de Boca tubular o llave para tuercas de 1/4 y 3/8
  Materiales adiconales necessarios
  Cordon electrico o Alambre electrico de cobre y conductor metalico (para alambrado permanente)

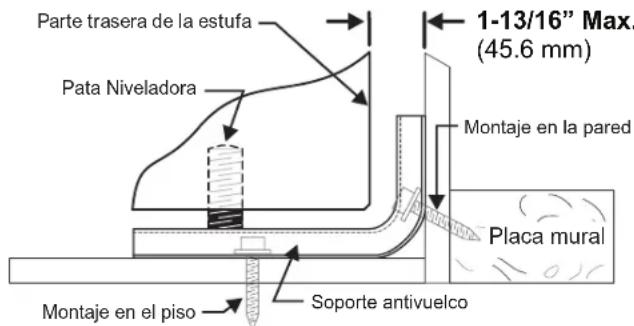

3. Instrucción para la instalación de las fijaciones de anti-inclínacion

ADVERTENCIA Para reducir el riesgo de inclinacion de la cucina, esta debe ser asegurada hacer el piso con las fijaciones de anti-inclinacion y los tornillos queienen con la cucina. Si no instalara las fijaciones, corre el riesgo que su cucina pueda inclinarse si pone demasiado peso sobre la puerta abierta o si un nio sube sobre esta. Esto podra occasionar graves lesiones causadas por derrames de liquidos calientes o por la propria cucina.

Si la cucina es trasladada a otro lugar, las fijaciones de anti-inclinacion deben también ser trasladadas y instaladas con la cucina.

Las instrucciones provistas sirven para instalacion en sueño de madera o concreto. Al fijar los tornillos al sueño, asegurar que no atraviesen la instalacion electrica o de fontaneria.

A. Ubicación del soporte utilizing la plantilla - (El soporte pueda ser ubicado ya sea en el lado izquierdo odeocho de la estufa.Use la informacion indicada a continuacion para colocar el soporte si no se dispone de la plantilla). Marque el piso o la pared donte se colocar a el costado izquierdo odeocho de la estufa.Si la parte trasera de la estufa sera colocada contra la pared o a no mas de 1-13/16"46 mm) de la pared cuando ya este instalada,usted能看出 urmetodo de instalacion en el piso o en la pared.Siiene moldura instalada y esta no permite que el soporte quede a ras contra la pared,retire la moldura o instale el soporte en el piso.Para el montaje en la pared,ubique la plantilla colocando el borde trasero de la plantilla contra la pared trasera y el borde lateral de la plantilla en lamarca hechaindicando elcostado de la estufa. Coloque el soporte sobre la plantilla ymarque la

ubicación de los agujeros de los tornillos en la pared. Si la parte trasera de la estufa está a más de 1-13/16" (46 mm) de la pared cuando ya está instalada, instale el soporte en el piso. Para el montaje en el piso, ubique el soporte colocando el borde trasero de la plantilla donde quedaráubicada la parte trasera de la estufa. Marque laubicación de los agujeros de los tornillosmostatados en la plantilla.

Fig. 4

B. Taladre agujeros pilotos e instale el soporte - Taladre un agujero piloto de 1/8 donde se vayan a instalar los tornillos. Si el soporte va a ser instalado en la pared, taladre un agujero piloto en un ángulo descente de aproximamente 20^ . Si el soporte va a ser instalado en pisos de mampostería o de cerámica, taladre un agujero piloto de 5/32 y 1-3/4 (44 mm) de profundidad. Los tornillos provistos peuvent ser usados en materiales de madera o concreto. Use una llave de tuercía de 5/16 (8 mm) o un destornillador de punta plana para asegurar el soporte en su lugar.

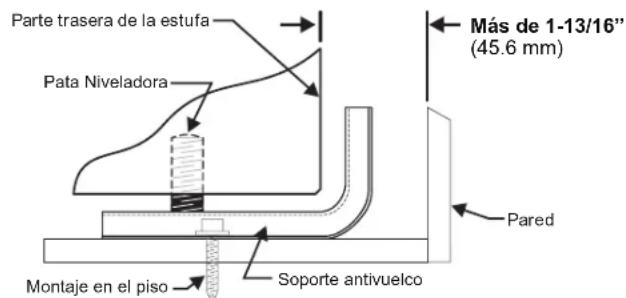

ASEGURE EL SOPORTE (montaje en el piso solamente)
Fig. 5

ASEGURE EL SOPORTE (montaje en la pared o en el piso)
Fig. 6

INSTRUCCIONES DE INSTALLACION PARA LA ESTUFA ELECTRICA DE 30"

C. Nivele y ubique la estufa - Nivele la estufa ajustando los quatre (4) tornillos niveladores con una llave. Nota: Se debe dejar un espacio libre minimum de 1/8 (3 mm) entre la parte inferior de la estufa y los tornillos niveladores a fin deJKLM para instalar el soporte. Use un nivel de burbuja de aire para vericarlos ajustes. Deslice la estufa de nuevo a su lugar. Verifique visualmente si el tornillo nivelador trasero está insertado yfirmamente asegurado por el soporte antivuelco retirando el panel inferior o la gaveta de almacenamento.

Fig. 7

ADVERTENGIA Evite peligro de incendio o descarga electrica. El incumplimiento de esta advertencia可以使 lasiones graves, incendios o la muerte.

Este aparato debe estar instalado en forma apropiada ylisherto a tierra por un technician calificado, de acuerdo con el National Electric Code (Código Nacional de Electricidad) ANSI/NFPA No. 70 o el Canadian Electrical Code (Código Eléctrico Canadiense) CSA Standrd C22.1 Part 1, ultima ediciones, y con los requerimientos de electricidad de loscottigos locales.

Para su seguridad personal, el electrodométrico debe estar debidamente connectado a tierra. Para una maxima ):auna toma de corriente correctamente polarizada y debidamente puesta a tierra de acuerdo con loscottigos locales.

El consumidor tiene la responsabilidad personal de asegurar de que un electricista calificado instala la toma adequada con un receptacion de paredeedidamente,puesto a tierra.

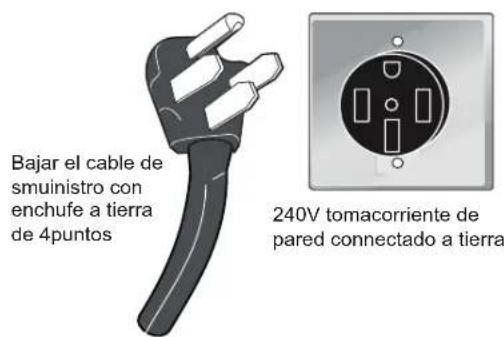

5. Modelos con cable de alimentación (Canada)

Enchufe el cable de alimentacion de la estufa de 4 clavijas en un tomacorroiente de pared de 240V debidamente connectado a tierra.

Fig. 8

INSTRUCCIONES DE INSTALLACION PARA LA ESTUFA ELECTRICA DE 30"

6. Instalación de cables de alimentación (EE. UU.)

EL RIESGO DE INCENDIO O DESCARGAS ELECTRICAS PUEDE OCURRIR SI SE UTILIZA UN KIT DE CABLE DE ALCANCE INCORRECTO, NO SE SIGUEN LAS INSTRUCCIONES DE INSTALLACION O SE DESCARTO EL SOPORTE DE ALIVIO.

Este electrodométrico se pueda conectar por medio de un cable de suministro de energia. Solo se usa un kit de cable de suministro de potencia con una clasificacion de 125/250 voltios como minimum y marcado para su uso con rangos.

Fig. 9

Tabla del Tamanão de la Abertura de Conexión de la Estufa
Informació sobre la potencia nominal en amperlos del Juego de Cable de Alimentación. Ver la placía de series en la estufa para los datos sobre la potencia nominal en kilovaltos.
Ver la placía de series en la estufa para la potencia nominal en kilovaltos	Potencia Nominal del Juego de cable	Diámetro (pulg.) de la Abertura de Conexión de la Estufa
120/240 Voltios 120/208 Voltios		Juego de cable	Cableado Permanente
8,8-16,5 KW 7,9-12,5 KW 16,6-22,5 KW 12,6-18,5 KW	40/50 Amp. 50 Amp.	1-3/8" 1-3/8"	1-1/8" 1-3/8"

El cable debe tener tres (3) o quatre (4) conductores. Los terminales en el extremo de los cables deben ser terminales de bucle cerrado o de extremo abierto con extremos hacía arriba.

Requerido para nuevo y instalaciones remodeladas

Pared de 4 hilos receptáculo(14-50R)

Permitido por instalaciones existentes

Pared de 3 hilos receptáculo (10-50R)

Fig. 10

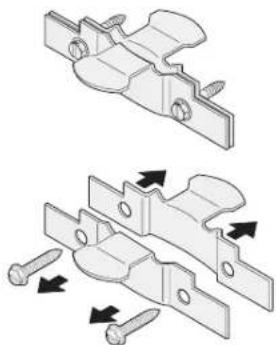

El cable debe tener un alivio de tension instaladocorrectamente.

Fig. 11

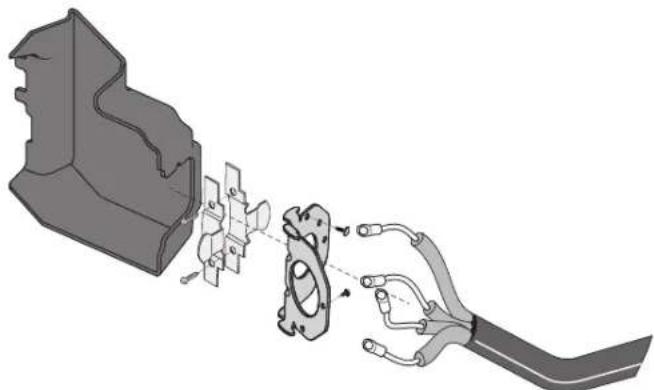

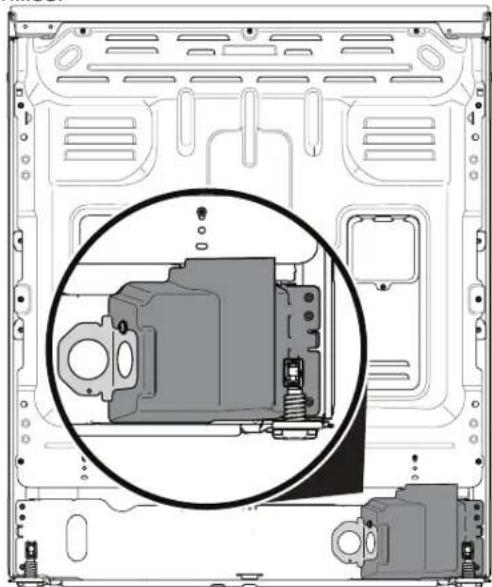

Acceder al bloque de terminales

1. Retire la cubierta de acceso y el soporte de la parte posterior del aparato. Guarde todas las piezas y los tornillos.

Fig. 12

1. Tire de los terminales del cable a工程技术 del orificio correcto en el soporte incluido con el aparato.
2. Conecte los terminales al bloque de terminales como se indica para conexiones de 3 hilos, 4 hilos o permanentes. Consulte lasuma teccion para obtener instrucciones especillas para cada connexion.
3. Coloque el alivio de tension a工程技术 del soporte incluido y apriete contra el cable de alimentacion.
4. Vuelva a colocar el soporte y la cubierta de acces en el aparato.

Fig. 13

INSTRUCCIONES DE INSTALLACION PARA LA ESTUFA ELECTRICA DE 30"

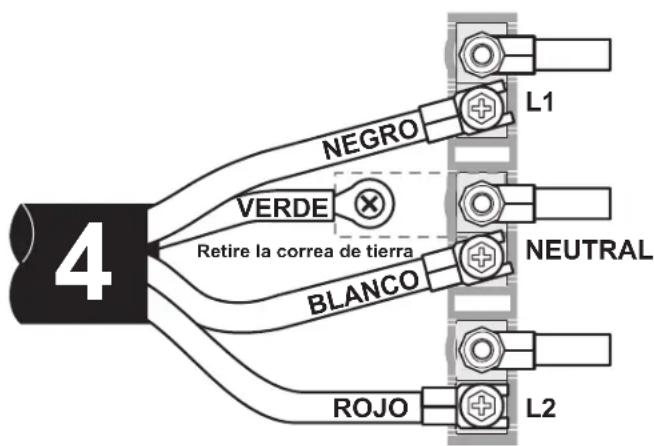

Conexión tetrafilar

(N Nuevo circuito derivado o casa móvil)

1. Inserte los conectores de extremo para la Linea 1, Línea 2 y Neutro y aprietefirmamente en el tablero de bornes. NOTA IMPORTANTE: NO AFLOJE las conexiones de tuerca instaladas en la fabrica que aseguran el cableado de la estufa en el tablero de bornes. Se pueda producir una falla electrolytica o perdida de la connexion electrolytica si estas 3 tuercas son aflojadas o retiradas.
2. Usted debe desconectar la cinta de conexión a tierra. Retire el tornillo y placá de tierra instalada en la fabricula para soltar la cinta de conexión a tierra de cobre del marco del electrodométrico. Conserve el tornillo de tierra.
3. Conecte el alambre de VERDE puesta a tierra con el ojal en el marco del electrodomestico con el tornillo de tierra usingo el本身就是 agujero del marco donde esta originalmente instalado el tornillo de tierra.
4. Siga las instrucciones de instalación del fabricante suministradas con el sujetacable e instale.
5. Asegürese de que todas las tuercas esténfirmamente apretadas y vuelva a colocar la cubierta de acceso trasera.

Fig. 14

NOTA: El cable blanco interno no está presente en todos los modelos.

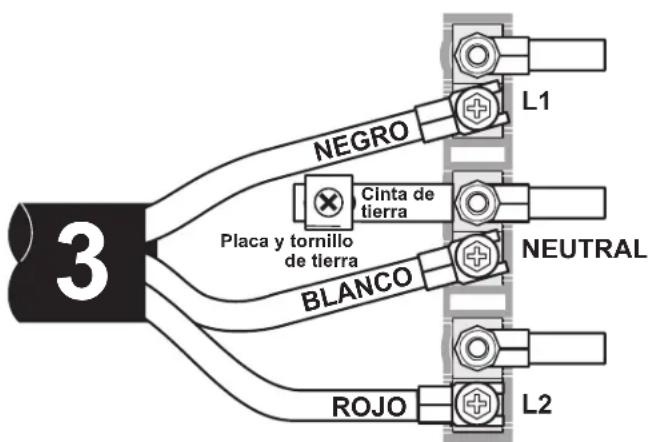

Conexión trifilar

(SOLO instalaciones existentes)

Esta estufa tiene instalada una cinta de connexion a tierra que conecta el borne central del tablero de bornes (neutro) al chasis de la estufa. La cinta de connexion a tierra está conectada a la estufa mediante el tornillo central más inferior (ver Fig. 15). La cinta de connexion de tierra no debe retirarse a menos que el número nacional, estatal o local no permitan el uso de una cinta de connexion a tierra.

NOTA: Si porrialquier motivo se retira la cinta de conexion a tierra, se debe conectar un alambre de tierra separado al tornillo de tierra instalado en el chasis de la estufa y a una tierra adecuada.

1. Inserte los conectores de extremo para la Linea 1, Linea 2 y Neutro y apriete firmamente en el tablero de bornes. NOTA IMPORTANTE: NO AFLOJE las conexiones de tuercas instaladas en la fabrica que aseguran el cableado de la estufa en el tablero de bornes. Se pueda producir una falla electrica o perdida de la connexion electrica si estas 3 tuercas son aflojadas o retiradas.
2. Siga las instrucciones de instalación del fabricante suministradas con el sujetacable e instale.
3. Asegürese de que todas las tuercas esténfirmamente apretadas y vuelva a colocar la cubierta de acceso trasera.

Fig. 15

NOTA: El cable blanco interno no está presente en todos los modelos.

INSTRUCCIONES DE INSTALLACION PARA LA ESTUFA ELECTRICA DE 30"

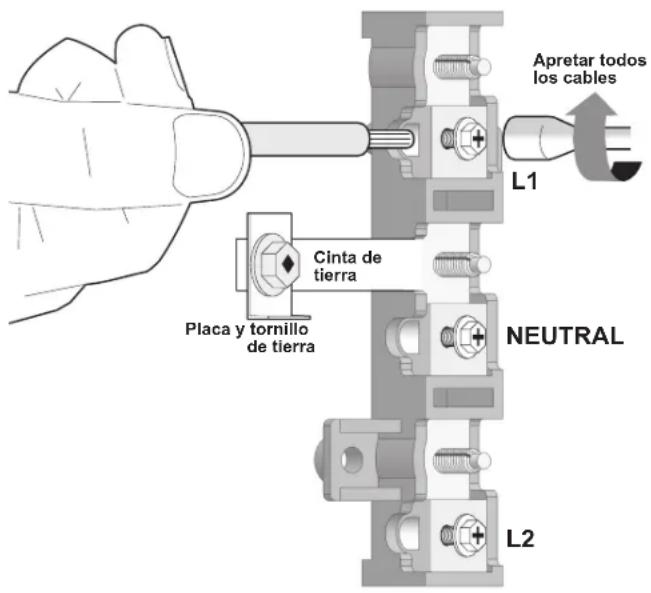

Connexiones del cableado permanente trifilar y tetrafilar

Este aparato puede conectarse mediante cableado permanente.

Cuando instale un cabledo permanente, no deje el exceso de cable en el compartmento de rango. El exceso de cable en el compartmento de rango pueda no permitir que la cubierta de acceso posterior sea reemplazada adecuadamente youlda create un riesgo eletrico potencial si los cables se pellizcan. Conectelo unicamente como se indica en "Conexiones de cableado permanente" en el Paso 4c. Al usable un conducto flexible o cable de rango, use un conector flexible o un alivio de tension del cable de rango.

1. Desforre el aislamento de los extremos del cableado permanente para la Linea 1, Linea 2, Neutro (además desforre el alambre de conexión a tierra en las conexiones tetrafilares). Apriete los 3 conductores hacía el tablero de bornes (Siga lasubicaciones de los alambres que se muestran en la Fig. 16). NOTA IMPORTANTE: NO AFLOJE las conexiones de tuerca instaladas en la fábrica que aseguran el cableado de la estufa en el tablero de bornes. Se pueda producir una falla electrónica o perdida de la conexión electrónica si estas 3 tuercas son aflojadas o retiradas.
2. (Conexión permanente tetrafilar SOLAMENTE) Desconecte la cinta de conexión a tierra. Retire el tornillo y placá de tierra instalada en la fabricula para sostar la cinta de conexión a tierra de cobre del marco del electrodométrico. Conserve el tornillo de tierra y la placá de tierra.

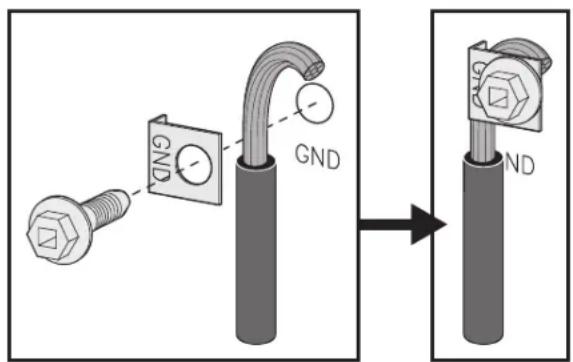

3. (Conexión permanente tetrafilar SOLAMENTE) Conecte el alambre terminal de puesta a tierra (verde) al marco del electrodoméstico usingo el tornillo y la placá de conexión a tierra, como se muestra en la Fig. 17. Asegúrese de instalarlo usingo el mismo agujero del marco sobre esta originalmente instalado el tornillo de tierra.
4. Siga las instrucciones de instalación del fabricante suministradas con el sujetacable e instale.
5. Asegürese de que todas las tuercas esténfirmamente apretadas y vuela a colocar la cubierta de acceso trasera.

NOTA: Los Campos de la comprisión de las conexiones de los cables no terminadas deben ser usadas realizando un cable de 10 ga. o más grande y ajustarlos aapproximadamente 22 libras por pulgadas.

Fig. 16

Fig. 17

INSTRUCCIONES DE INSTALLACION PARA LA ESTUFA ELECTRICA DE 30"

7. Deslice con cuidado la estufahasta su lugar definitivo

Asegüre de proveer todos los espacios libres adequados y las dimensionesantes de mover la estufa a su lugar definitivo.

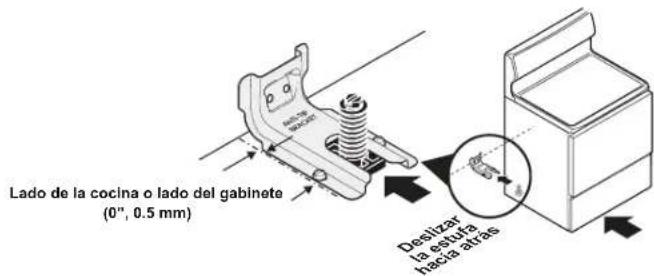

Deslice cuidadosamente la estufa hacía la abertura del gabinete a la vez que inserta el tornillo nivelador trasero en el soporte antivuelco. Asegúrese de que el cordón de alimentación quedePEGado en el resto del area abierta del piso detrás de la estufa. Asegúrese de vericar la nivelación de la estufa.

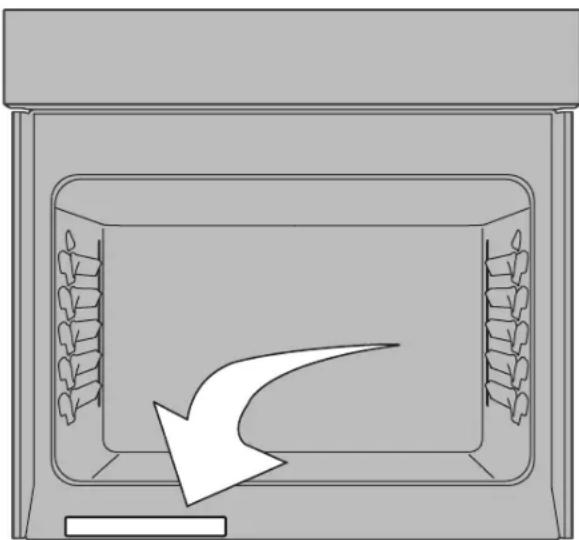

Ubicación del modelo y número de série

La placacaserie seencuentra enla parte frontal del aparato, visiblewhenseabre la puerta.

Fig. 18

Cuando ordene piezas o pregunte acerca de su rango, sempre asegúrese de incluir los nombres de modelos y de série y un número de lote o letra de la placía de série en su rango.

Su placá de série también le indica la clasificación de kilovatios (requisitos de potencia) y las clasificaciones de voltaje.

Cuidado, limpieza y mantenimiento

Consulte el Manual de uso y cuidado para las instrucciones de limpieza.

Si es necessario retirar el rango para la limpieza o el mantenimiento, desconecte el suministro de energia electrica. Si el suministro electrico es inaccessible, levante la unidad ligeramente hacía adelante y retirarse de la pared. Tire solo hasta donde sea necessario para desconectar el suministro electrico. Termine de quitar la unidad para dar servicios y limpiarla.

Antes de llamar al servicios

Lea las secciones "Antes de llamar" y la instruccion de operation en su Manual de uso y cuidado. Puede ahorrarle tiempo y dinero. La lista incluye las ocurrencias comunes que no son el resultado de mano deoba o materiales defectuosos en este electrodomestico.

Consulte la garantia en su Manual de uso y cuidado para Obtener nuestro número y direccion de servicios gratis. Llame ocribe si tiene preguntas sobre su producto de gama y / o si necesita pedir repuestos.
