MANUAL DE USUARIO GCWM3067SS FRIGIDAIRE

INSTALACIÓN DE LA COMBINACIÓN DE HORNO/MICROONDAS

LA INSTALACIÓN Y EL SERVICIO DEBEN SER REALIZADOS POR UN INSTALADOR CALIFICADO.

IMPORTANTE: CONSERVE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE ELECTRICIDAD.

LEA Y CONSERVE ESTAS INSTRUCCIONES PARA CUALQUIER REFERENCIA FUTURA.

Estados Unidos y Canadá

ADVERTENCIA PARA SU SEGURIDAD: No almacene ni use gasolina u otros gases y líquidos inflamables cerca de este o de cualquier otro electrodoméstico.

Su nuevo horno de pared ha sido diseñado para adaptarse a una variedad de tamaños de espacio para facilitar el trabajo de instalación. El primer paso para la instalación debe ser medir las dimensiones actuales de su espacio y compararlas con la tabla de dimensiones de espacio a continuación para su modelo. Es posible que descubra que es necesario poco o ningún trabajo de gabinete.

Pta. abierta (consulte la nota 1) B C E A D Espaciador de madera de 2" (5 cm) de ancho si es necesario 2½" (5.4 cm) Min. I Caja de conexiones eléctricas Agujero para cable F G H 11½" (29.2 cm) 2" (5.1 cm) Min. * La distancia del piso sugerida es de 11½" (29,2 cm). La distancia mínima requerida es de 4½" (11,4 cm) en EE. UU. y México. La distancia mínima requerida es de 8½" (21,6 cm) en Canadá.

NOTAS:

1. Permita un espacio de al menos 22" (55,9 cm) en la parte delantera del horno para la profundidad de la puerta cuando está abierta.

2. La dimensión G (profundidad del espacio) es fundamental para la instalación adecuada del horno empotrable. Si la moldura decorativa del horno no se empalma contra el gabinete, verifique la dimensión G para asegurarse de que sea la profundidad requerida.

3. Para una altura de corte mayor que la máxima (H), agregue una cuña de madera de 2 "(5 cm) de ancho de la altura adecuada a cada lado de la abertura debajo de los rieles laterales del electrodoméstico. Se puede comprar un juego de molduras a través de un distribuidor, servicio, o en el sitio web de la marca.

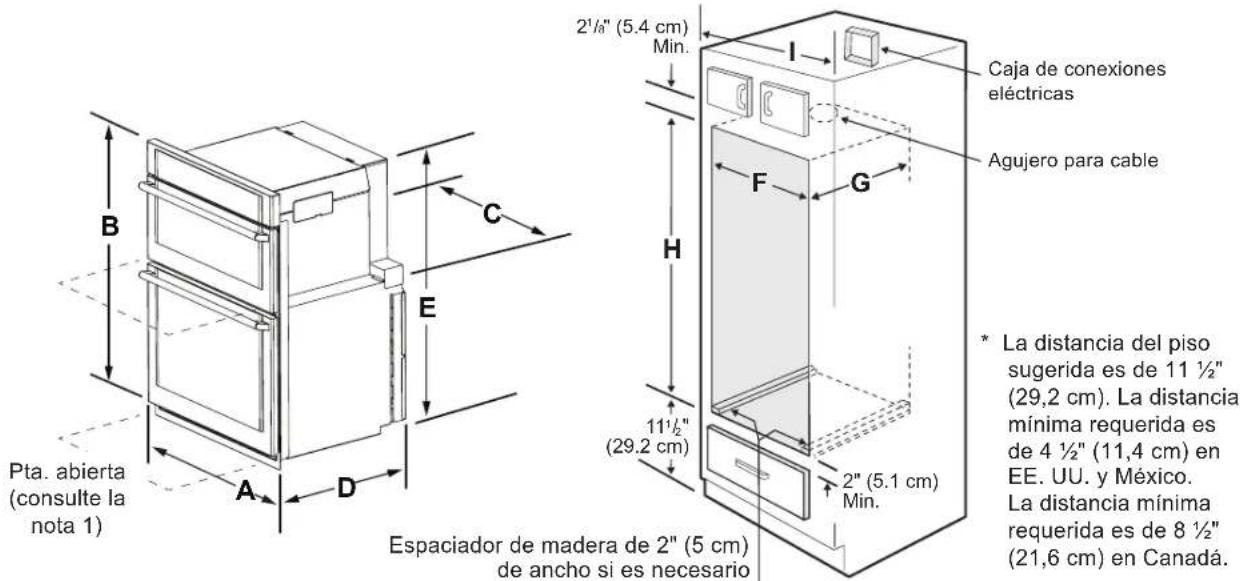

Figure 1: Dimensiones del producto y del corte

DIMENSIONES DEL PRODUCTO
A B C D E
29 ^1/_8 " (76.2 cm)	41 ^9/_16 " (105.6 cm)	28 ^7/_16 " (72.2 cm)	25 ^3/_16 " (63.9 cm)		40 ^9/_16 " (102.9 cm)
DIMENSIONES DEL ESPACIO Y ANCHO DEL MUEBLE DE BASE
F		G. Min.	H		I
Min. Max.			Min. Max.
28 ^1/_2 " (72.4 cm)	29" (73.7 cm)	23 ^1/_2 " (59.7 cm)	40 ^5/_8 " (103.1 cm)	41 ^1/_2 " (105.4 cm)	30 ^1/_8 " (76.5 cm) Min

Todas las dimensiones se indican en pulgadas (centímetros entre paréntesis).

Impreso en los EE.UU.

Español: páginas 8-14

Francés: páginas 15-21

ACOPLAMIENTO EN MUEBLE/ESPACIO y ESTRUCTURAS DE APOYO

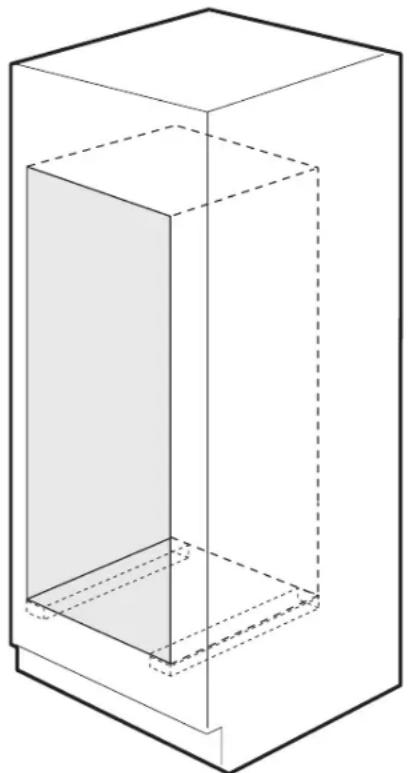

Consulte la figura 1 o la figura 2 para determinar las dimensiones del aparato, el espacio del gabinete y el espacio necesario para colocar el horno.

La estructura de apoyo del horno o la superficie de la base debe ser de madera contrachapada (plywood), de madera maciza o de un material en el que se hayan constatado los requisitos de temperatura y resistencia necesarios para la instalación. No se deben utilizar paneles de fibra, madera laminada/recubierta ni ningún otro material donde no se constaten los requisitos de temperatura y resistencia.

Todos los materiales que se utilizaron para la instalación deben soportar temperaturas de 194 °F (90 °C).

La superficie de apoyo debe ser plana y debe estar nivelada en todos sus lados: derecha/izquierda, delante/detrás.

Si el gabinete no tiene un piso sólido o una superficie de apoyo, pueden instalarse soportes en el gabinete. Además, se pueden utilizar debajo del piso del gabinete para brindar mayor apoyo y resistencia. Los soportes deben ir de adelante hacia atrás y cumplir con todos los requisitos de material y temperatura, deben ser planos y estar nivelados. Deben tener un ancho mínimo de 2" (5 cm) para soportar los rieles laterales del horno. Se recomienda utilizar montantes de 2" x 4" (5 cm x 10 cm).

Combinación del microondas

1. La base debe ser capaz de soportar 375 lb (170 kg).
2. La madera contrachapada o la madera maciza debe tener un grosor mínimo de 34 " (1.9 cm).

INSTALACIÓN DE LA COMBINACIÓN DE HORNO/MICROONDAS

Notas importantes para el instalador

1. Antes de instalar el horno de pared, lea todas estas instrucciones de instalación.
2. Antes de conectar el suministro de electricidad al horno de pared, retire todo el material de empaque de los compartimientos del horno.
3. Asegúrese de que se cumplan todos los códigos y las normas locales relevantes.
4. Asegúrese de dejar estas instrucciones en poder del usuario.
5. Quite la puerta del horno para facilitar la instalación. Consulte la Guía de uso y cuidado para obtener instrucciones.
6. ESTOS HORNOS NO ESTÁN APROBADOS PARA LA INSTALACIÓN APILABLE O DE DOS PUERTAS.

Nota importante para el usuario

Conserve estas instrucciones, junto con la guía del propietario, para uso del inspector local de electricidad y para cualquier referencia futura.

INSTRUCCIONES IMPORTANTES

SOBRE SEGURIDAD

• Asegúrese de que su combinación de horno/microondas sea instalada y conectada a tierra correctamente por un instalador calificado o un técnico del servicio.
• Esta combinación de horno/microondas tener una conexión a tierra según lo establecido en los códigos locales o, ante la ausencia de estos, de acuerdo con lo estipulado en el Código Nacional de Electricidad (National Electrical Code) ANSI/NFPA No .70, última versión en los Estados Unidos, o con la Norma CSA C22.1 del Código Canadiense de Electricidad, Parte 1, en Canadá.

ADVERTENCIA Si se para, se apoya o se sienta en las puertas de este horno de pared, puede provocar lesiones personales graves y puede también dañar el horno de pared.

- Nunca utilice su horno de pared para calentarse o calentar la habitación. El uso prolongado del horno de pared sin la ventilación adecuada puede resultar muy peligroso.

ADVERTENCIA Se debe desconectar la energía eléctrica del horno cuando se realizan las conexiones de la línea. De lo contrario, esto podría provocar lesiones graves o la muerte.

1. Requisitos eléctricos

Cada electrodoméstico debe recibir el voltaje y la frecuencia correctos y debe conectarse a un circuito independiente con conexión a tierra protegido con un disyuntor o un fusible.

Para conocer cuál es el disyuntor o el fusible requerido por su modelo, consulte la placa de serie para ver el consumo de potencia y consulte la tabla A para obtener el amperaje del disyuntor o el fusible.

Asegúrese de que se cumplan todas las normas y los códigos locales relevantes.

1. Se requiere un suministro de trifilar o tetrafilar de 1 fase de 120/240 o 120/208 V, 60 Hz de CA solamente eléctrico en un circuito separado con fusible en ambos lados de la línea (cables rojos y negros). Se recomienda un fusible o un disyuntor de acción retardada. NO utilice un fusible en el circuito neutro (cable blanco). Solo algunos modelos de cubiertas pueden instalarse sobre ciertos modelos de hornos eléctricos empotrables. Las cubiertas y los hornos empotrables aprobados se enumeran con el número de identificación de MFG (vea la hoja de inserto incluida en la documentación). No instale una cubierta de cocción sobre una instalación del horno de pared de dos puertas.

Vatios de capacidad del electro-doméstico 240 V	Circuito de protección recomendado	Vatios de capacidad del electro-doméstico 208 V	Circuito de protección recomendado
Menos de 4800 W	20 A Menos de 4100 W		20 A
4801 W-7200 W	30 A 4101 W-6200 W		30 A
7201 W-9600 W	40 A o 50 A	6201 W-8300 W	40 A o 50 A
9601 W y + 50 A	8301 W y + 50 A

Tabla A

NOTA: Los tamaños y las conexiones de los cables deben cumplir con el tamaño y la potencia de los fusibles del aparato de acuerdo con el Código Eléctrico Nacional Estadounidense ANSI/NFPA No. 70, última versión, o con la Norma Canadiense CSA C22.1 del Código Canadiense de Electricidad, Parte 1, y los códigos y leyes locales.

ADVERTENCIA No se debe usar un cordón de extensión con este electrodoméstico. Esto puede causar un incendio, choque eléctrico u otras lesiones personales. Si necesita un cable eléctrico más largo, puede comprar un kit de cable eléctrico de 10' (3 m) #903056-9010; comuníquese con el Centro de Servicio.

1. Estos electrodomésticos deben conectarse a la caja de desconexión de fusibles (o disyuntor) a través de un cable forrado flexible blindado no metálico. El cable flexible blindado que se extiende desde el electrodoméstico debe conectarse directamente a la caja de empalme. La caja de empalme debe estar ubicada como se muestra en la Figure 1 y con el resto lo más holgado posible en el cable entre la caja y el electrodoméstico, para que pueda moverse en caso de que sea necesario realizar mantenimiento.

2. Se debe proporcionar un dispositivo de liberación adecuado para adjuntar el cable flexible blindado a la caja de empalme.

INSTALACIÓN DE LA COMBINACIÓN DE HORNO/MICROONDAS

ADVERTENCIA

Riesgo de choque eléctrico

• Se requiere conexión a tierra en este electrodoméstico.
• No conecte al suministro eléctrico hasta que el electrodoméstico esté debidamente puesto a tierra.
• Desconecte el suministro eléctrico a la caja de empalme antes de hacer la conexión eléctrica.
• Este electrodoméstico debe conectarse a un sistema eléctrico metálico permanente puesto a tierra, o un conector a tierra debe conectarse al terminal de conexión a tierra o cable en el electrodoméstico.
• No use una línea de suministro de gas para la conexión a tierra del electrodoméstico.

El incumplimiento con cualquiera de las indicaciones anteriores podría causar un incendio, lesiones personales o choque eléctrico.

PRECAUCION

Para el envío y el almacenamiento en climas fríos, asegúrese de que el horno se encuentre en su ubicación final al menos tres (3) horas antes de encender la energía. Encender la energía cuando el horno aún está frío podría dañar los controles del horno.

2. Conexión eléctrica

El usuario tiene la responsabilidad y la obligación de comunicarse con un instalador calificado para asegurarse de que la instalación eléctrica sea adecuada y de conformidad con el Código Eléctrico Nacional ANSI/NFPA No. 70, última versión, o con la Norma CSA C22.1 del Código Canadiense de Electricidad, Parte 1, y los códigos y leyes locales.

ADVERTENCIA Riesgo de choque eléctrico (el caso omiso de esta advertencia puede provocar electrocución u otras lesiones graves.) Este aparato está equipado con cable de cobre. Si la conexión se realiza a un cableado de aluminio, utilice solamente conectores que estén aprobados para empalmar cobre y aluminio de acuerdo con el Código Eléctrico Nacional y los códigos y leyes locales. Cuando instale conectores con tornillos que se fijen directamente en el conducto flexible de acero o aluminio, no apriete los tornillos lo suficiente como para dañar el conducto flexible. No incline demasiado ni distorsione de manera excesiva el conducto flexible para evitar la separación de las convoluciones en la exposición de los cables internos.

NO ponga a tierra en un tubo de suministro de gas. NO conecte al suministro eléctrico hasta que el electrodoméstico esté debidamente puesto a tierra. Conecte la conexión a tierra antes de encender la energía.

ADVERTENCIA (Si su electrodoméstico está equipado con un conductor blanco neutral.)

Este electrodoméstico está fabricado con un suministro eléctrico blanco neutral y un cable de cobre conectado al marco. El marco está conectado a tierra mediante la

conexión de un cable a tierra a un cable neutro en la terminación del conducto, si se utiliza en Estados Unidos, en una instalación de circuito de bifurcación nueva (1996 NEC), casas rodantes, vehículos recreativos, donde el código local no permite la conexión a tierra a través del cable neutro (blanco) o en Canadá, desconecte el cable blanco y verde uno del otro y utilice un cable a tierra en la unidad a tierra de acuerdo con los códigos locales, conecte el cable neutro a un conductor neutro con circuito de bifurcación de la manera habitual; consulte la Figura 5. Si su electrodoméstico va a conectarse a una caja de empalme de 3 cables con conexión a tierra (solo en los EE. UU.), donde el código local permite conectar el conductor a tierra del electrodoméstico al cable neutro (blanco), vea la Figura 4.

NOTA PARA EL ELECTRICISTA: Los cables blindados proporcionados con el electrodoméstico están aprobados por U.L. para la conexión a un cableado en el hogar de calibre más grande. El aislamiento de los cables se clasifica a temperaturas mucho más altas que la clasificación de temperatura del cableado en el hogar. La capacidad de conducción actual del conductor se rige por la clasificación de temperatura del aislamiento alrededor del cable, en lugar de la aguja fina solamente.

Donde los códigos locales permitan la conexión del conductor a tierra del electrodoméstico al cable neutro (blanco) (solo en los EE. UU.) (vea la Figure 3):

1. Desconecte el electrodoméstico del suministro eléctrico.
2. En la caja de empalme:

conecte el electrodoméstico y los cables del suministro eléctrico como se muestra en la figura 4.

Cable del suministro eléctrico Cable blanco (Neutro) Cables rojos Cables negros Caja de empalme Cable blanco (Neutro) Cable de conexión a tierra (Cable descubierto o verde) Conector de conducto enumerado por U.L. (o enumerado por CSA) Cable del electrodoméstico

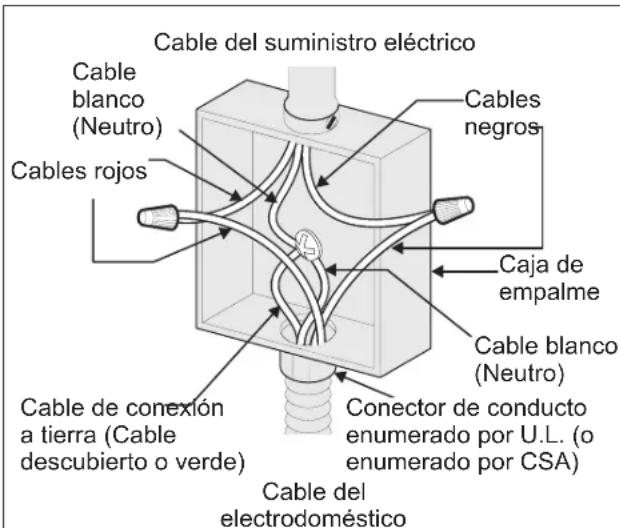

Figure 3: Caja de empalme de conexión a tierra de 3 cables

INSTALACIÓN DE LA COMBINACIÓN DE HORNO/MICROONDAS

Si se utiliza el horno en una instalación de circuito de bifurcación nueva (1996 NEC), casas rodantes, vehículos recreativos, o donde los códigos locales NO permiten la conexión a tierra a través del cable neutro (blanco), el marco del electrodoméstico NO DEBE conectarse al cable neutro del sistema eléctrico de 4 cables (vea la Figure 4):

1. Desconecte el electrodoméstico del suministro eléctrico.
2. Separe los cables verde (o de cobre descubierto) y blanco del electrodoméstico.
3. En la caja de empalme: conecte el electrodoméstico y los cables del suministro eléctrico como se muestra en Figure 4.

Cable de conexión a tierra Cables rojos Cable de conexión a tierra (Cable descubierto o verde) Caja de empalme Cable del suministro eléctrico Cable blanco Cables negros Cable blanco Conector de conducto enumerado por U.L. (o enumerado por CSA)

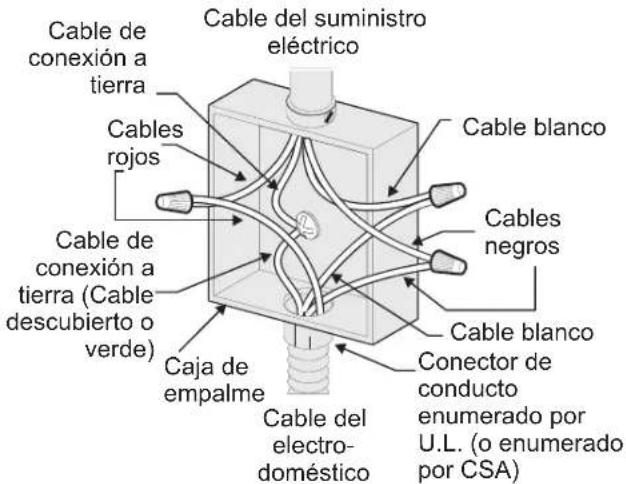

Figure 4: Caja de empalme de conexión a tierra de 4 cables

Ubicación de la placa de número de modelo y de serie

La placa de serie se ubica a lo largo de la moldura lateral interior del horno y está visible cuando la puerta está abierta.

Para realizar pedidos de piezas o realizar consultas sobre el horno, asegúrese de especificar siempre el modelo y los números de serie, así como la letra o el número de lote que figura en la placa del número de serie del horno.

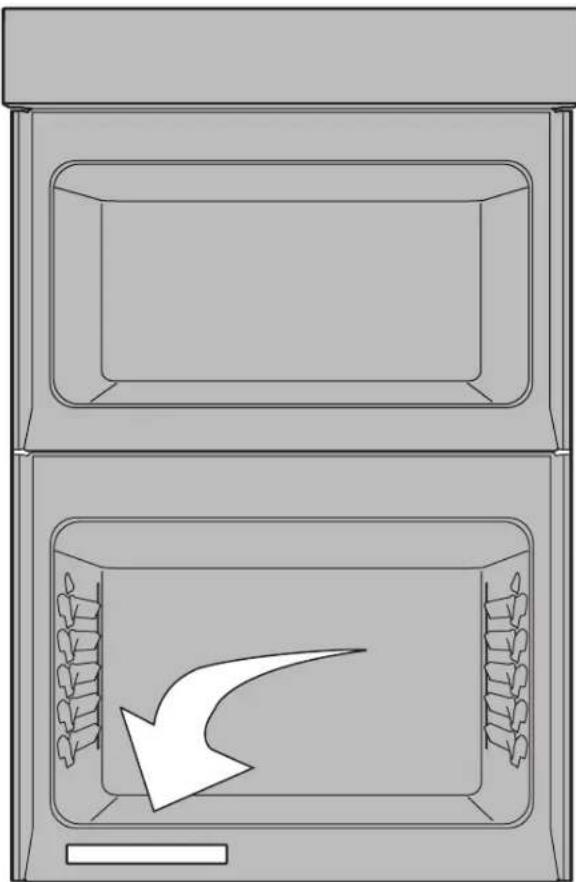

Figure 5: Ubicación de la placa de serie

INSTALACIÓN DE LA COMBINACIÓN DE HORNO/MICROONDAS

3. Instalación en el mueble

IMPORTANTE

No levante ni manipule el horno por la manija de la puerta o el panel de control.

ADVERTENCIA

Peligro de exceso de peso

• Se necesitan 2 o más personas para mover e instalar el horno de pared.

• El incumplimiento de estas instrucciones puede causar lesiones o daños a la unidad.

• Desembale el horno de pared.

• Busque los espaciadores y tornillos antivuelco incluidos en el paquete de documentación.
• Inserte el horno en la abertura del gabinete. Deslice el horno hacia adentro dejando 1½"(3.8 cm) de espacio libre entre el horno y el frente del gabinete (vea la Figura 6).
• Pase el cable blindado a través del orificio del gabinete y hacia la caja de conexiones mientras mueve el aparato hacia adentro.
• Empuje el horno hacia adentro y contra el gabinete.

Espacio de 1½" (3,8 cm) entre la unidad

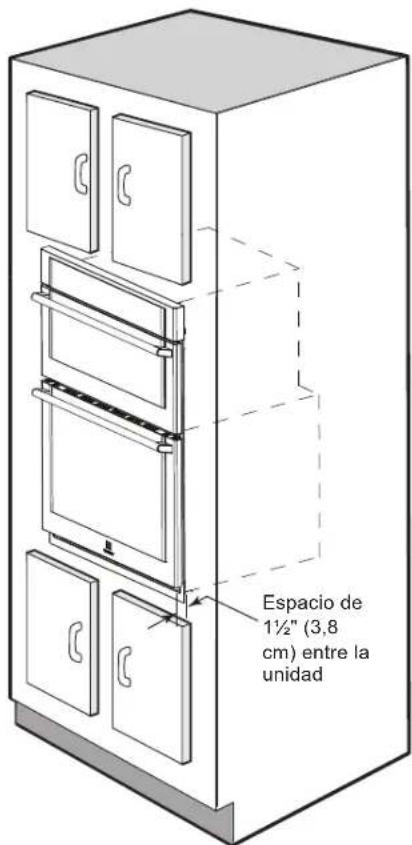

Figure 6: Instalación en el mueble

1. Instale los tornillos de montaje antivuelco

ADVERTENCIA El horno de pared puede volcarse cuando la puerta está abierta. Se deben instalar los tornillos de montaje antivuelco proporcionados con el horno de pared para evitar el vuelco del horno de pared y lesiones a las personas.

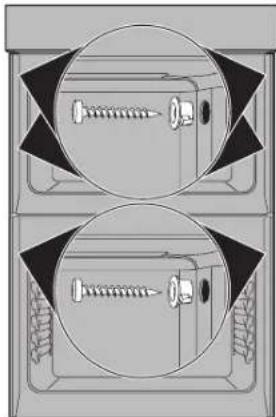

A. Los orificios de montaje en las molduras laterales se pueden usar como plantilla para ubicar los orificios de los tornillos de montaje del electrodoméstico (consulte la Figura 7).

B. Use los dos tornillos proporcionados para fijar el electrodoméstico al mueble.

Figure 7: Ubicaciones de los tornillos antivuelco

ADVERTENCIA

Riesgo de volcamiento

- Un niño o adulto puede volcar el horno y acabar muerto. - Instale el dispositivo antivuelco en el horno y/o en la estructura según las instrucciones de instalación.

• Asegúrese de que el horno se vuelva a acoplar al dispositivo antivuelco cuando lo mueva.
• No utilice el horno sin el dispositivo antivuelco instalado y acoplado.
• Si no se siguen estas instrucciones, se puede provocar la muerte o quemaduras graves en niños y adultos.

Agujeros de instalación del dispositivo antivuelco

Consulte las instrucciones de instalación proporcionadas con su electrodoméstico para instalarlo adecuadamente.

Verifique que la instalación se haya realizado adecuada-mente corroborando que los tornillos antivuelco estén colocados.

Pruebe la instalación ejerciendo poca presión hacia abajo sobre la puerta abierta del horno. El horno no debe inclinarse hacia adelante.

INSTALACIÓN DE LA COMBINACIÓN DE HORNO/MICROONDAS

4. Nivelación del horno de pared

1. Instale una parrilla en el centro del horno superior (vea la Figure 10).
2. Coloque un nivel en la parrilla. Realice 2 lecturas con el nivel colocado en forma diagonal en una dirección y luego la otra. Use cuñas de madera debajo del horno de pared para nivelarlo si es necesario.
3. Repita en el horno inferior si tiene un horno de pared de cavidad doble. Si el nivel indica que la parrilla no está nivelada, use cuñas de madera para llegar al buen funcionamiento para ambos hornos.

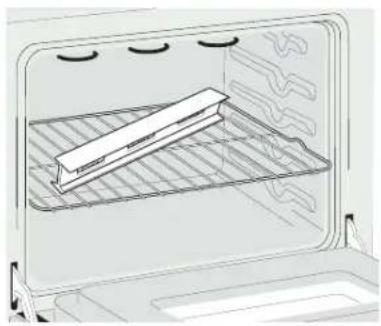

Figure 8: Nivelación

NOTA IMPORTANTE

El ventilador de enfriamiento dentro de la parte trasera superior sobre el horno (algunos modelos) proporciona el enfriamiento de los componentes eléctricos y electrónicos del horno. Si el horno ha estado funcionando a altas temperaturas, el ventilador seguirá funcionando después de que se apague el horno.

5. Verificación del funcionamiento

Su modelo viene equipado con un control de horno electrónico. Cada una de las funciones se han verificado en la fábrica antes del envío. Sin embargo, se sugiere que verifique una vez más el funcionamiento de los controles electrónicos del horno. Vea la Guía de uso y cuidado para ver el funcionamiento.

1. Retire todos los artículos del interior del horno.
2. Encienda la energía eléctrica del horno (consulte la guía de uso y cuidado.)
3. Verifique el funcionamiento de los controles electrónicos del horno:

Hornear: Verifique que esta función caliente el horno. 20 segundos después de encender el horno, abra la puerta y debe sentir que sale calor del horno.

Asar a la parrilla: Cuando el horno está en BROIL (asado a la parrilla), el elemento superior del horno debe volverse rojo.

Antes de solicitar servicio técnico

Lea la lista de verificación Antes de solicitar servicio y las instrucciones de funcionamiento en la Guía de uso y cuidado. Puede ahorrarle tiempo y dinero. Esta lista incluye los incidentes más comunes que no son originados por mano de obra o materiales defectuosos de este electrodoméstico.

Vea la Guía de uso y cuidado para ver los números de teléfono del servicio técnico.
