Marca	Franke
Modelo	FNO 905 BK
Tipo de producto	Campana extractora
Ancho	90 cm
Profundidad	50 cm (estimación)
Altura (debajo de la campana)	Altura variable, mín. 65 cm sobre la placa de cocción
Peso	Aproximadamente 15 kg
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Clase de eficiencia energética	No especificado
Tipo de evacuación	Evacuación exterior (posible recirculación con filtro de carbón)
Diámetro del conducto	120 mm mínimo
Controles	Teclas táctiles con función Delay e Intensive
Número de velocidades	3 + 1 intensiva (temporizada 6 min)
Iluminación	LED (reemplazo por SAT)
Filtros de grasa	Lavables (cada 2 meses, lavavajillas)
Filtro de carbón	Reemplazar cada 4 meses (no lavable)
Distancia de seguridad mínima	650 mm sobre la placa de cocción
Puesta a tierra	Obligatoria (clase I)
Uso	Solo doméstico
Garantía	Según condiciones del fabricante

Preguntas frecuentes - FNO 905 BK FRANKE

¿Cuál es la distancia de seguridad mínima entre la campana y la placa de cocción?

La distancia de seguridad mínima es de 650 mm. Si las instrucciones de la placa de cocción indican una distancia mayor, respete esa.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses (o más a menudo en uso intensivo). Se pueden lavar en el lavavajillas o a mano con un detergente neutro.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón activo no es lavable y debe reemplazarse cada 4 meses aproximadamente, o con más frecuencia en caso de uso intensivo.

¿Puede la campana funcionar en modo recirculación?

Sí, puede funcionar en modo recirculación si se instala un filtro de carbón. En ese caso, el aire se filtra y se devuelve a la habitación.

¿Cómo usar la función intensiva?

Presione la tecla D para activar la velocidad intensiva. Funciona durante 6 minutos, luego regresa automáticamente a la velocidad anterior o se apaga si estaba en espera.

¿Qué hacer si la campana no se enciende?

Verifique la alimentación eléctrica, el fusible y que la campana esté correctamente enchufada. Si el problema persiste, contacte al servicio postventa.

¿Cómo reemplazar la iluminación LED?

El reemplazo de la iluminación LED debe ser realizado por el servicio técnico autorizado. No intente reemplazarlo usted mismo.

¿Se puede usar la campana sin evacuación exterior?

Sí, en modo recirculación con un filtro de carbón. Asegúrese de que la habitación esté bien ventilada si utiliza aparatos de combustión.

¿Cuál es el significado de las teclas A, B, C, D, E?

A: encendido/apagado velocidad 1; B: velocidad 2 (pulsación larga 2s activa retardo de apagado 30 min); C: velocidad 3; D: velocidad intensiva (6 min); E: iluminación.

¿Cómo instalar la campana correctamente?

La instalación debe ser realizada por un técnico competente. Respete las distancias de seguridad, use tornillos adecuados y asegure una puesta a tierra conforme.

MANUAL DE USUARIO FNO 905 BK FRANKE

1. INFORMACIÓN DE SEGURIDAD

i Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Sienlasinstruccionesdemontaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión

deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de

combustión de gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.
• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalantornillososujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

- No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).

- No cocine en flambeado bajo la campana: podría producirse un incendio.

- Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos

insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

• Supervise a los niños, asegurándose de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).
• El símbolo en el producto o

en su embalaje indica que este producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZA Y MANTENIMIENTO

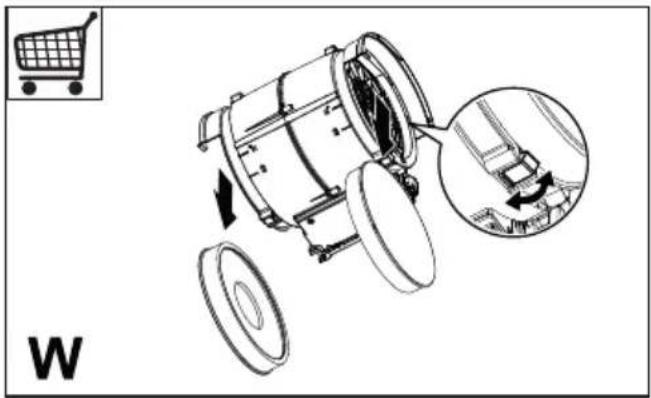

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

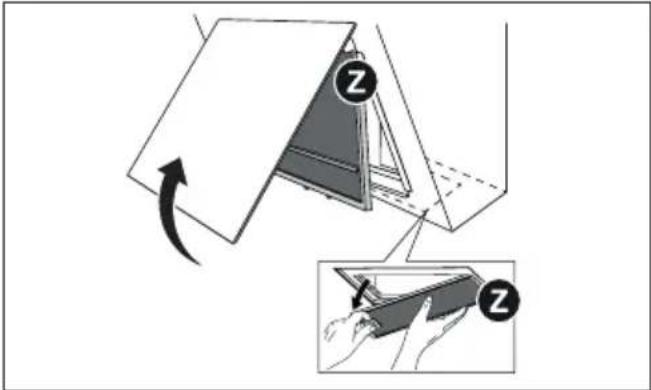

- Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

• Limpie la campana con un paño húmedo y un detergente líquido suave.
• Cuando se está cocinando una fritura o produciendo mucho vapor, se recomienda abrir el panel de succión perimetral. También recomendamos preferir las zonas de cocción traseras para freír.

4. MANDOS

Tecla Función Led
A	Enciende/apaga el motor a la primera velocidad.	Tecla encendida.
	Al presionar el botón se puede desactivar cada velocidad.	-
B	Enciende el motor a la segunda velocidad. Las teclas A+B están encendidas.
	Si la tecla se presiona por aproximadamente 2 segundos, se activa la función Retraso.Activa el apagado automático (motor+luces) con un retraso de 30'.Se puede activar desde cualquier posición con la función Intensiva deshabilitada.Se desactiva presionando por aproximadamente 2 segundos la tecla B o con la tecla A.	Función ON: las correspondientes teclas A+ (B o C o D) parpadean una vez por segundo.
C	Enciende el motor a la tercera velocidad. Las teclas	A+C están encendidas.
D	Enciende el motor a la velocidad INTENSIVA.Esta velocidad está temporizada en 6 minutos.Una vez terminado el tiempo, el sistema retorna automáticamente a la velocidad anteriormente seleccionada. Si se activa con el motor apagado una vez terminado el tiempo pasa al modo OFF.Para desactivarlo, se presiona de nuevo la tecla D o la tecla A.	La tecla D parpadea una vez por segundo y la tecla A se enciende de manera fija.
E Enciende y apaga la instalación de iluminación a la máxima intensidad.		Tecla encendida.

5. ILUMINACIÓN

- Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
