MANUAL DE USUARIO BDF424VDX BRANDT

MANUAL DE INSTRUCCIONES ES

Lavavajillas

BDF424VDX

Lavavajillas Manual de instrucciones

PARTE I: versión general

ÍNDICE

01

02

03

04

05

06

07

NORMAS DE SEGURIDAD

PRESENTACIÓN DEL APARATO

USO DEL LAVAVAJILLAS

Carga de sal en el ablandador Consejos de uso de las bandejas

MANTENIMIENTO Y LIMPIEZA

Mantenimiento exterior Mantenimiento interior Mantenimiento del lavavajillas

NORMAS DE INSTALACIÓN

Acerca de la conexió n elé ctrica Suministro de agua y vaciado Conexió n del tubo de vaciado Colocació n del aparato Instalació n sobre patas Empotramiento (modelos integrables)

RESOLUCIÓN DE PROBLEMAS

PROCEDIMIENTO DE LLENADO DE LAS BANDEJAS

NOTA:

• En el aparatado "Resolución de problemas" puede encontrar la solución a los problemas más habituales relacionados con el electrodomé stico.
• Si no logra solucionar el problema usted mismo, pida ayuda a un técnico profesional.
• Siguiendo con la polí tica de evolución y mejora continua de los productos, el fabricante se reserva el derecho de modificar sus productos sin previo aviso.
• Si pierde este modo o si no está actualizado, puede solicitar uno nuevo al fabricante o al proveedor responsable.

ADVERTENCIA

Cuando vaya a utilizar el lavavajillas, respete las normas indicadas a continuación:

- Solo un técnico cualificado puede instalar y reparar el aparato. - Este aparato está exclusivamente destinado a un uso doméstico así como para aplicaciones similares tales como:

-- cocinas en tiendas, oficinas y otros entornos de trabajo
- - explotaciones agrí colas
- - hoteles, moteles, habitaciones de hué spedes y otros entornos residenciales
- - establecimientos que ofrecen media pensió n.

- Los niños a partir de 8 años, las personas con capacidades físicas, sensoriales o mentales reducidas y las personas sin la experiencia o los conocimientos necesarios solo estará n autorizadas a utilizar el aparato bajo la responsabilidad de una persona con experiencia o que haya recibido las instrucciones necesarias para hacerlo funcionar con seguridad y que conozca los riesgos vinculados con su uso.

- Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser efectuados por niños sin vigilancia. (Para EN 60335-1)

- Este aparato no está previsto para ser utilizado por personas (incluidos los niños) cuyas capacidades físicas, sensoriales o mentales sean reducidas, o personas desprovistas de experiencia o conocimientos sobre la utilizació n del aparato, salvo que lo hagan bajo la vigilancia o con instrucciones previas de una persona responsable de su seguridad. (Para CEI 60335-1)

• Los materiales de embalaje pueden ser peligrosos para los niños.
• Este aparato está exclusivamente reservado para un uso domé stico.

Para evitar riesgos de electrocución, no sumerja el aparato, el cable ni la toma dentro de agua ni de cualquier otro lí quido. Desconecte el aparato antes de cualquier operación de limpieza o de mantenimiento del mismo.
Para limpiar el aparato, utilice un trapo hú medo impregnado con agua jabonosa y luego sé quelo con un trapo seco.

Normas de puesta a tierra

Este aparato debe estar conectado a tierra. En caso de mal funcionamiento o de averí a, la puesta a tierra reduce el riesgo de electrocución proporcionando un paso de menor resistencia para la corriente eléctrica. Este aparato está equipado con una toma de tierra.
La toma se debe conectar a una superficie adaptada instalada y puesta a tierra de acuerdo con la normativa local.
Una mala conexión de la toma de tierra puede provocar riesgo de electrocución.
En caso de duda respecto a la puesta a tierra del aparato, contacte con un electricista cualificado o un representante del servicio té cnico de reparació n.
No cambie el enchufe eléctrico proporcionado con el aparato.
Si no se adapta a su toma, mande instalar una toma adecuada a un técnico cualificado.
No golpee el lavavajillas, no se suba ni se siente sobre la puerta ni las bandejas.
No utilice el lavavajillas si todas las paredes no están bien colocadas.
Evite abrir, o abra con cuidado, la puerta del lavavajillas cuando está funcionando: podría salir agua de dentro. No desplace objetos pesados ni se suba a la puerta cuando esté abierta. El aparato podrí a volcarse.
□ Cuando cargue vajilla sucia:

1) Coloque los elementos cortantes de modo que no puedan dañ ar la junta de la puerta.

2) Atención: los cuchillos y otros utensilios cortantes se deben colocar en el cesto de cubiertos cabeza abajo o en posición horizontal.

- Los detergentes para lavavajillas son muy alcalinos. Pueden ser extremadamente peligrosos si se ingieren. Evite cualquier contacto con la piel y los ojos y mantenga alejados del lavavajillas a los niños cuando la puerta esté abierta.

- Compruebe que todo el detergente en polvo se haya eliminado al terminar el ciclo de lavado.

- Asegú rese de que todos los utensilios de plá stico lleven la menció n

- « lavable en lavavajillas» o equivalente antes de lavarlos en el lavavajillas.

- Para los utensilios de plástico que no presenten ninguna mención de este tipo, lea las recomendaciones del fabricante.

- Utilice solo productos detergentes y de abrillantado recomendados para lavavajillas automáticos.

- No utilice nunca jabó n, lejí a ni ningún producto de lavado a mano para el lavavajillas.

- Cierre siempre la puerta del aparato para evitar cualquier riesgo de caí da.

- Para evitar cualquier peligro, si el cable de alimentació n está dañ ado, debe ser reemplazado por el fabricante, un servicio de posventa autorizado o una persona cualificada.

- Al instalar el aparato, no doble ni aplane de manera excesiva ni peligrosa el cable de alimentació n.

• No modifique los mandos.

- El aparato debe estar conectado a la toma de agua principal con tubos nuevos. No utilice tubos usados.

- Para ahorrar energí a, en modo de espera el aparato se apaga automáticamente si no se realiza ninguna operación durante 15 minutos.

- Este aparato tiene una capacidad máxima de 14 cubiertos.

- La presión del agua en la llave de paso debe ser igual o inferior a 1 MPa. La presión del agua en la llave de paso debe ser igual o superior a 0,04 MPa.

- Lleve el aparato y su embalaje al centro de reciclaje. Corte el cable de alimentación y desactive el sistema de cierre de la puerta.

- El embalaje de cartón se fabrica con papel reciclado y debe ser depositado en los contenedores de reciclaje para del papel y cartó

- Al eliminar adecuadamente el aparato contribuimos a preservar el medio ambiente y la salud humana y nos aseguramos de que los residuos son tratados en ó ptimas condiciones.

- Para más informació n sobre el reciclaje de este producto, contacte con su Ayuntamiento o el servicio local de tratamiento de residuos.

- Eliminación: no tire este aparato con los residuos municipales no clasificados. Este aparato se debe eliminar por separado para poder ser tratado de manera adecuada.

PRESENTACIÓN DEL APARATO

① IMPORTANTE:

Para garantizar un rendimiento ó ptimo del lavavajillas, lea atentamente las normas de uso antes de la primera utilizació n.

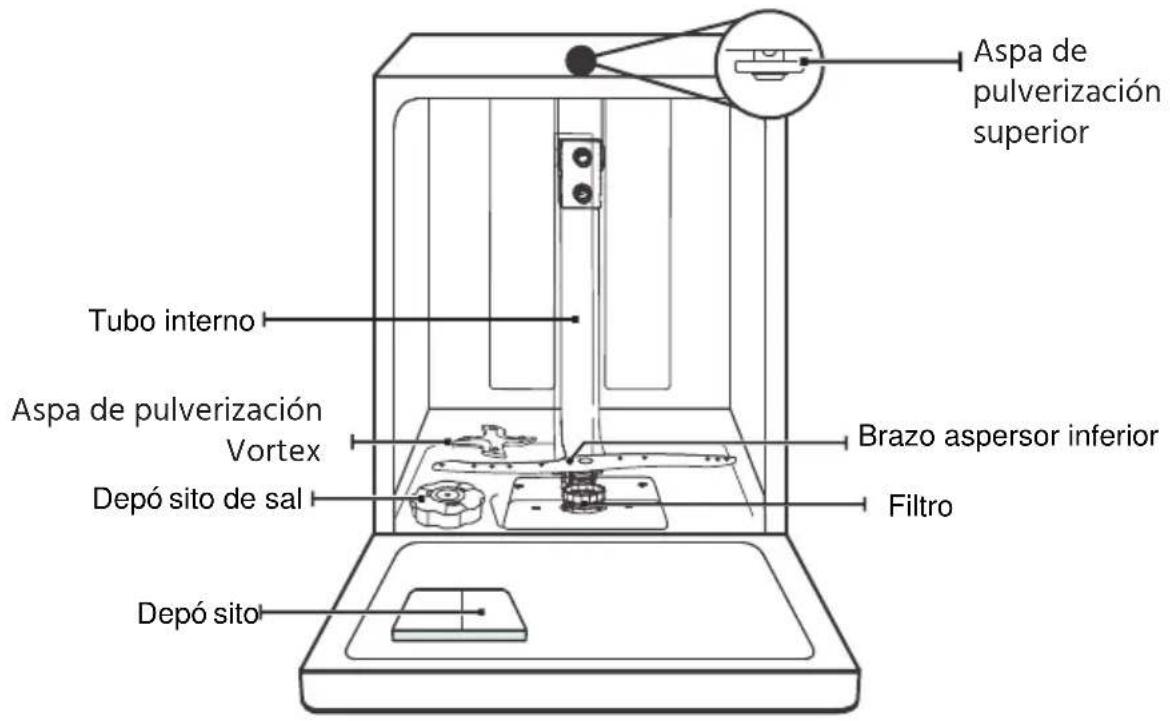

Aspa de pulverización superior Tubo interno Aspa de pulverización Vortex Brazo aspersor inferior Depó sito de sal Filtro Depó sito

Vortex Wash System

Situado en la parte baja de la cuba, nuestro novedoso sistema Vortex, genera un área intensa de lavado. Vajilla con grasa, cacerolas o recipientes de horno puede limpiarse de una forma mucho más profunda, sin preocuparse por la vajilla más delicada colocada en la cesta superior.

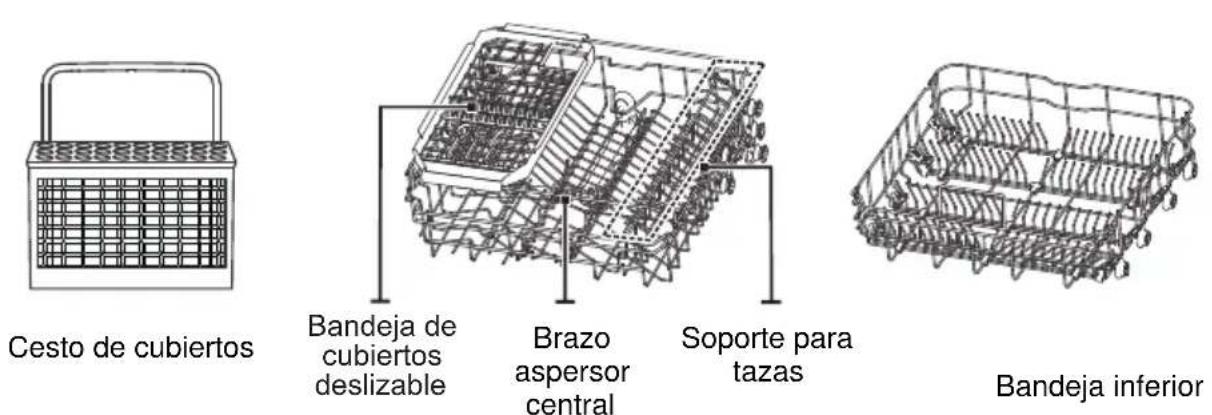

Cesto de cubiertos Bandeja de cubiertos deslizable Brazo aspersor central Soporte para tazas Bandeja inferior

Bandeja superior

USO DEL LAVAVAJILLAS

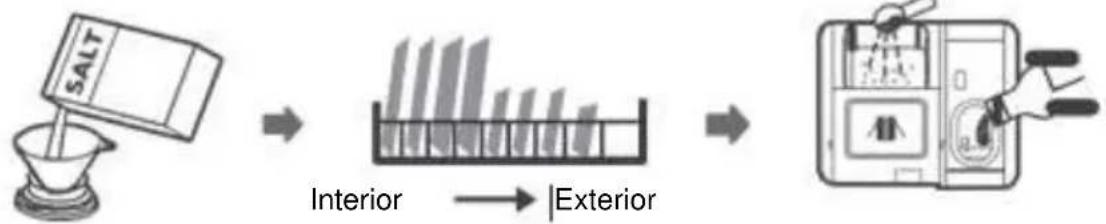

Antes de usar el lavavajillas:

1. Ajuste el ablandador de agua
2. Añ ada sal en el ablandador
3. Coloque la vajilla sucia
4. Llene el depó sito de detergente

Consulte la sección 1 «Ablandador de agua» de la PARTE II: Versión especial para ajustar el ablandador de agua

Carga de sal en el ablandador

NOTA:

Si su modelo no está equipado con un ablandador de agua, puede obviar este apartado. Utilice siempre sal para lavavajillas. El depósito de sal está en la bandeja inferior y se debe llenar como se indica a continuació n:

ADVERTENCIA

• Utilice solo detergentes para lavavajillas.
Los demás tipos de sal no especialmente diseñados para lavavajillas y, en particular, la sal de cocina, pueden dañ ar el ablandador. El fabricante declina la responsabilidad ante cualquier desperfecto del lavavajillas causado por el uso de sal no apropiada, en cuyo caso el aparato no estará cubierto por la garantía.

- Añada sal únicamente antes de un ciclo de lavado.

De este modo se evita que queden granos de sal o de agua salada en el fondo del aparato, lo que podrí a oxidar la superficie.

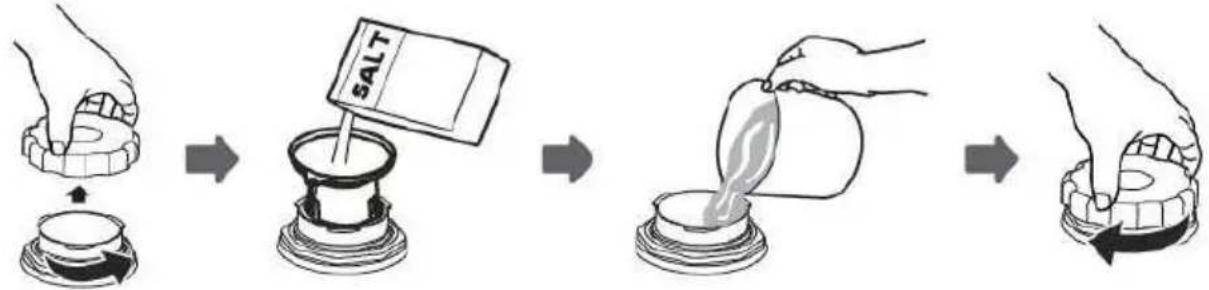

Para añadir sal especial para lavavajillas, siga el procedimiento explicado a continuación:

1. Retire la bandeja inferior, afloje y retire la tapa del depósito de sal.

2. Coloque el extremo del embudo (suministrado) en el agujero e introduzca aproximadamente 1,5 kg de sal para lavavajillas.

3. Llene el depósito de sal hasta el nivel máximo. Es normal que una pequeña cantidad de agua salga del depósito de sal.

4. Una vez llenado el depósito, cierre y apriete bien la tapa.

5. Una vez llenado el depósito de sal, el piloto de alarma de sal se apaga.

6. Inmediatamente después de haber llenado el depósito de sal, lance un programa de lavado (recomendamos un programa corto) para que no se estropee por el agua salada el sistema de filtrado, la bomba o cualquier otro elemento importante del aparato. Los deterioros por agua salada no están cubiertos por la garantía.

NOTA:

- El depósito de sal no se debe llenar hasta que no se encienda el piloto de alarma de sal ( ) en el panel de control. Según la velocidad de disolución de la sal, puede que el piloto de alarma de sal permanezca encendido incluso después de llenar el depósito de agua.

Si el panel de control no incluye piloto de alarma de sal (en algunos modelos), puede determinar cuándo añadir sal según el número de ciclos realizados por el lavavajillas.

- Si ha echado sal junto al depósito, lance un programa de remojo o un programa rápido para eliminarla.

Consejos de uso de las bandejas

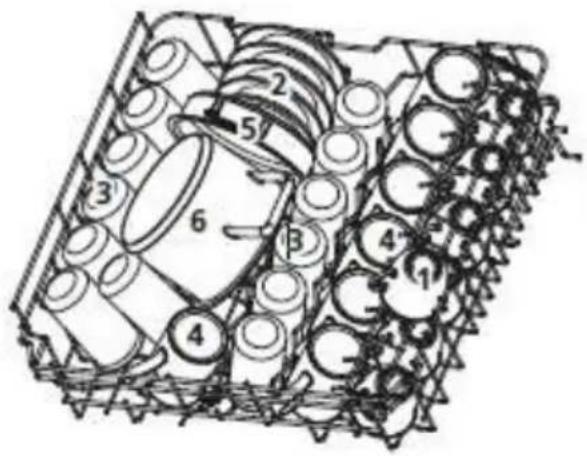

Llenado de la bandeja superior

Tipo 1:

Se puede ajustar fácilmente la altura de la bandeja superior para adaptarla a platos más grandes dispuestos en la bandeja superior o en la inferior.

Para ajustar la altura de la bandeja superior, proceda del siguiente modo:

Posició n baja

Saque la bandeja superior

Retire la bandeja superior

Posició n alta

Vuelva a colocar la bandeja superior en las guí as superiores o inferiores

Meta la bandeja superior

Tipo 2:

Para levantar la bandeja superior, levante la bandeja por el centro a ambos lados hasta que se bloquee arriba. No es necesario levantar el asa de ajuste.

Para bajar la bandeja superior, levante las asas de ajuste de ambos lados para soltar la bandeja y bajarla.

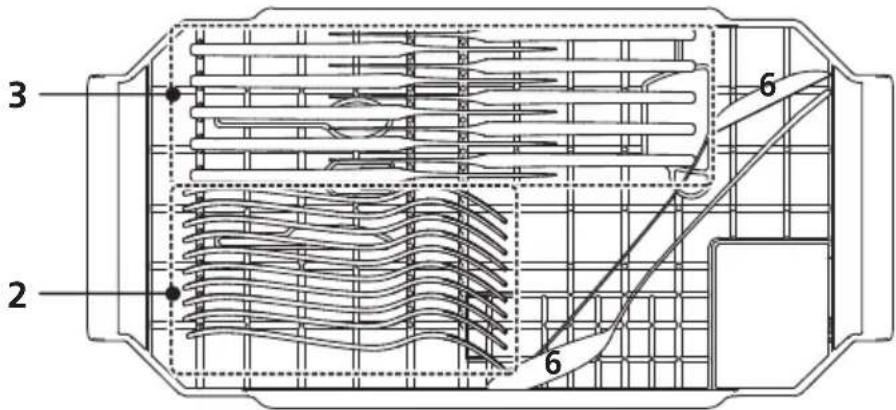

Bandeja de cubiertos deslizable

La bandeja de cubiertos se puede deslizar a derecha o izquierda según se desee.

Abatir los soportes para tazas

Para dejar espacio para artí culos má s grandes en la bandeja superior, pliegue hacia arriba el soporte para tazas. Puede apoyar los vasos altos contra este soporte. También puede retirarlo cuando no lo necesite.

Plegar las varillas

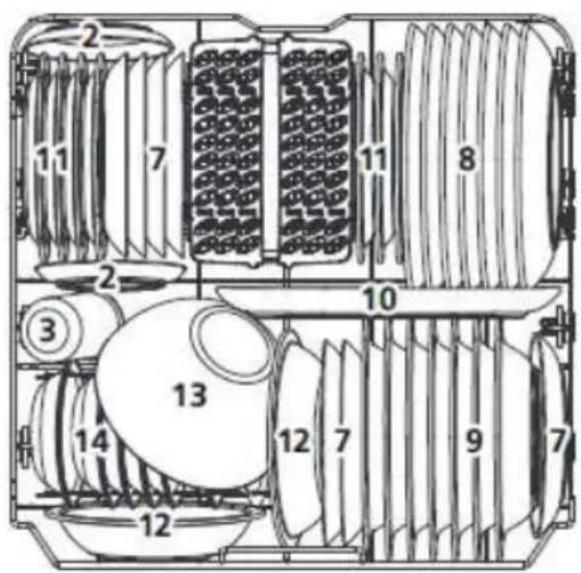

Las varillas de la bandeja inferior permiten colocar platos y fuentes. Y se pueden plegar para disponer de má s espacio para fuentes má s grandes.

Mantenimiento exterior

Puerta y junta de puerta

Limpie regularmente las juntas de la puerta con un pañ o hú medo no abrasivo para eliminar los restos de alimentos. Al cargar el lavavajillas, los restos de alimentos o lí quidos pueden manchar los laterales de la puerta del electrodoméstico. Estas superficies quedan fuera de la zona de lavado y del alcance del agua impulsada por los brazos aspersores. Limpie cualquier residuo que quede antes de cerrar la puerta.

Panel de control

Limpie el panel de control con un pañ o hú medo no abrasivo.

ADVERTENCIA

• Para evitar que el agua penetre en el dispositivo de cierre de la puerta y los componentes electró nicos, no utilice ningún tipo de producto limpiador en spray.
• No use limpiadores abrasivos ni esponjas para fregar las superficies exteriores, ya que se podrí a rayar el revestimiento. Algunas bayetas también pueden rayar o dejar marcas en la superficie.

Mantenimiento interior

Sistema de filtrado

El sistema de filtrado situado en la parte inferior del aparato retiene los residuos grandes durante el ciclo de lavado. Estos residuos pueden bloquear el filtro, por lo que conviene comprobar regularmente (cada mes) el estado de los filtros y limpiarlos en caso necesario pasándolos bajo agua. Siga el procedimiento explicado a continuació n para limpiar los filtros en la zona de lavado.

NOTA:

Imá genes proporcionadas a tí tulo informativo; los diferentes modelos de sistemas de filtrado y de brazos aspersores pueden variar.

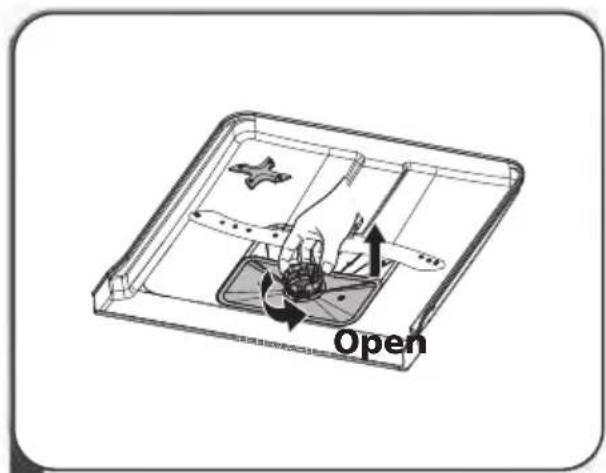

Open

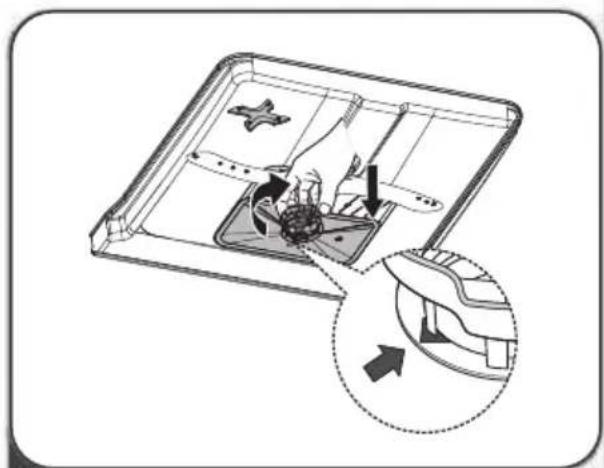

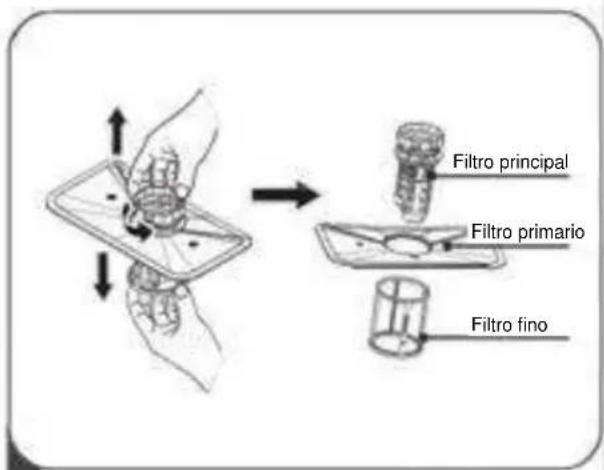

Coja el filtro primario y gí relo en sentido antihorario para desbloquearlo. Levante el filtro y sá quelo del lavavajillas.

Filtro principal Filtro primario Filtro fino

2 Puede quitar el filtro fino situado en la parte inferior del dispositivo de filtrado. Retire el filtro primario del filtro principal presionando suavemente las lengü etas de la parte superior antes de quitar el filtro.

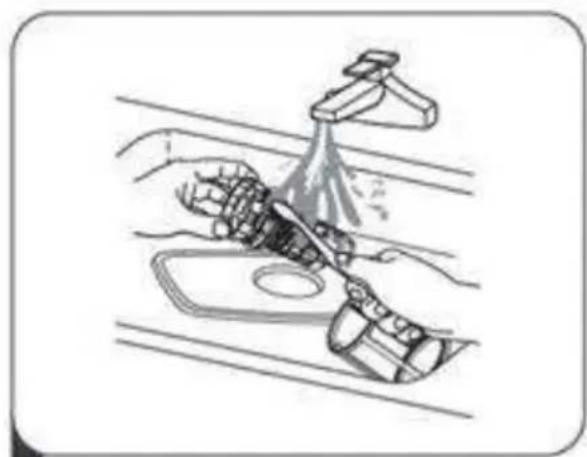

3 Aclare el filtro con agua corriente para eliminar los principales restos de alimentos. Para una limpieza má s eficaz, use un cepillo de limpieza no abrasivo.

4 Vuelva a montar los filtros siguiendo los pasos de desmontaje en orden inverso; reemplace el dispositivo de filtrado y gí relo en sentido horario hasta la flecha de cierre.

ADVERTENCIA

No apriete demasiado los filtros. Vuelva a montar los filtros fijá ndolos bien para evitar que los residuos más grandes entren en el sistema y causen un bloqueo.
☐ No use nunca el lavavajillas sin filtros. Un filtro mal colocado puede reducir la eficacia del electrodomé stico y deteriorar la vajilla.

Brazo aspersor

Hay que limpiar los brazos aspersores regularmente para que las partículas químicas del agua dura no obstruyan las boquillas y los rodamientos de los brazos aspersores.

Para limpiar los brazos aspersores, siga las instrucciones explicadas a continuación:

1

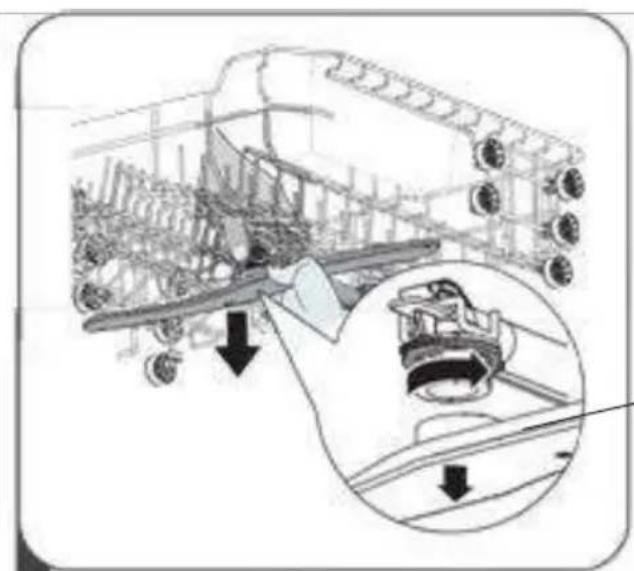

Para sacar el brazo aspersor superior, sujete la tuerca y gire el brazo en sentido horario.

2

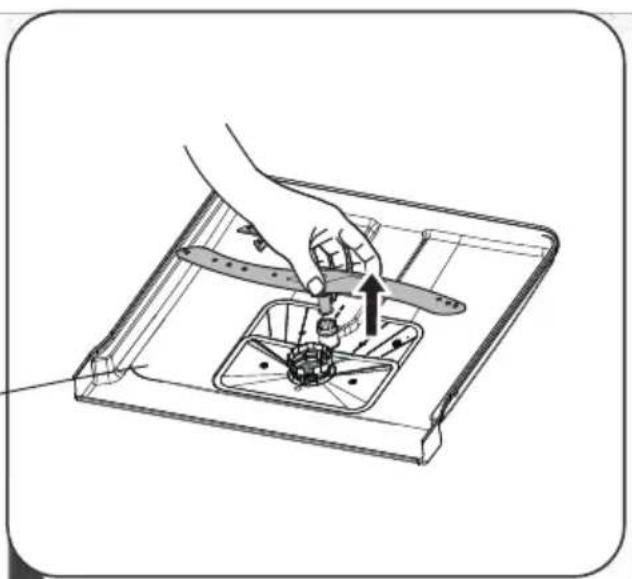

Para sacar el brazo aspersor inferior, tire del brazo hacia arriba.

3

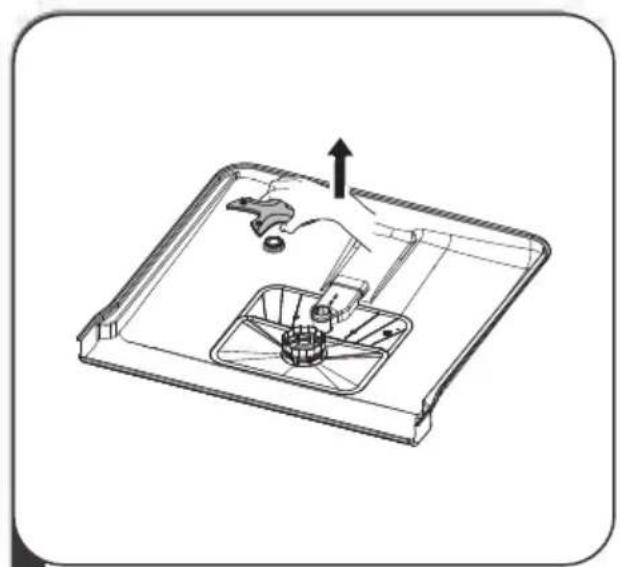

Para desconectar el aspa de pulverización Wortex, tirar del aspa hacia arriba.

4

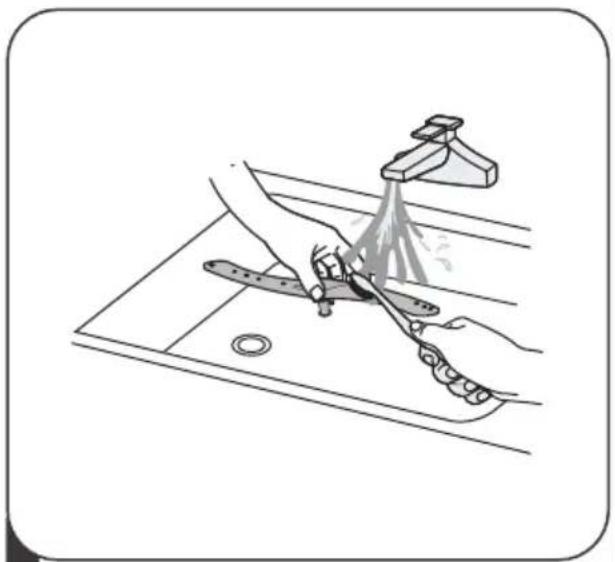

Lave los brazos con agua tibia jabonosa y limpie las boquillas con un cepillo de cerdas suaves. Aclárelos bien y vuélvalos a poner en su sitio.

Mantenimiento del lavavajillas

Precauciones antihielo

Tome las precauciones de seguridad recomendadas para su lavavajillas en invierno.

Después de cada ciclo de lavado, proceda como se indica a continuació n:

1. Desconecte el lavavajillas de la red eléctrica.
2. Cierre la llave de paso de agua y desconecte el tubo de suministro del grifo.
3. Vacíe el agua del tubo de suministro de agua y del grifo de agua. (utilice una cacerola para recoger el agua)
4. Vuelva a conectar el tubo de suministro de agua al grifo de agua.
5. Retire el filtro del fondo de la cuba y absorba el agua restante con una esponja.

Tras cada lavado

Después de cada lavado, cierre el paso de agua y deje la puerta ligeramente abierta para que no se concentre humedad ni malos olores.

Desconectar la toma

Desconecte la toma antes de cualquier operació n de limpieza o de mantenimiento.

Limpiar sin disolventes ni productos abrasivos

Para limpiar el exterior y las partes de goma del lavavajillas, no utilice disolventes ni productos abrasivos. Utilice un trapo humedecido con agua tibia y jabonosa. Para eliminar las manchas de las superficies internas, utilice un pañ o humedecido con agua y un poco de vinagre o un producto limpiador especí fico para lavavajillas.

En caso de no utilización prolongada

Conviene lanzar un ciclo de lavado con el lavavajillas vací o, desconectar la toma y cerrar la llave de paso de agua y dejar la puerta ligeramente abierta. Así se optimiza la vida ú til de las juntas de la puerta y se evitan los malos olores en el interior del aparato.

Mover el aparato

Si tiene que desplazar el aparato, mué valo siempre en posició n vertical. En caso de necesidad imperiosa, puede colocarlo sobre la parte trasera.

Juntas

Uno de los factores que favorecen la formación de olores en el lavavajillas es la presencia de restos de alimentos en las juntas. Esto se puede evitar limpiando regularmente las juntas con una esponja hú meda.

NORMAS DE INSTALACIÓN

ADVERTENCIA

Riesgo de electrocución

Corte la electricidad antes de instalar el lavavajillas.

De lo contrario, puede provocar el riesgo de muerte o electrocución.

Atención

La conexión de los tubos y equipos eléctricos debe ser realizada por profesionales.

Acerca de la conexión eléctrica

ADVERTENCIA

• Para su seguridad:
• no utilice alargadera ni adaptador con este aparato.
• En ningún caso debe cortar ni retirar las conexiones de puesta a tierra.

Alimentación eléctrica

Consulte la placa descriptiva del aparato para conocer la tensión requerida y conectar el lavavajillas a una fuente de alimentación adecuada. Utilice el fusible 10 A/13 A/16 A, el fusible temporizado o el disyuntor recomendados y habilite un circuito distinto para este aparato.

Conexión eléctrica

Compruebe que la tensión y la frecuencia de alimentación corresponden a la placa descriptiva. No enchufe la toma a la red hasta que no esté asegurada la puesta a tierra. Si la toma eléctrica a la que se tiene que conectar el aparato no es adecuada, cá mbiela en vez de utilizar un adaptador o cualquier otro dispositivo que podrí an provocar un sobrecalentamiento y producir quemaduras.

Asegúrese de que haya una conexión de puesta a tierra antes de utilizar el lavavajillas.

Suministro de agua y vaciado

Conexión al agua fría

Conecte el tubo de suministro de agua frí a a una toma roscada 3/4 hasta que esté bien apretado.

Si los tubos de suministro de agua son nuevos o no se han utilizado durante mucho tiempo, deje que corra agua hasta comprobar que está limpia. De este modo se evita que el suministro de agua se bloquee y deteriore el aparato.

Tubo de suministro de agua ordinario

Tubo de suministro de agua seguro

Acerca del tubo de suministro de agua seguro

El tubo de suministro de agua seguro es doble. Este sistema funciona bloqueando el suministro de agua si el tubo está dañ ado o si la cá mara de aire situada entre el tubo de suministro de agua y el tubo externo está llena de agua.

ADVERTENCIA

Un tubo conectado a un grifo pulverizador puede explotar si se instala en el mismo suministro de agua que el lavavajillas. Si su fregadero tiene uno, le recomendamos que desmonte el tubo y bloquee la abertura.

Cómo conectar el tubo de suministro de agua seguro

1. Retire completamente los tubos del compartimento de almacenamiento situado en la parte trasera del lavavajillas.
2. Fije el tubo de suministro al grifo con una conexió n roscada de 3/4.
3. Abra del todo la llave de agua antes de poner en marcha el lavavajillas.

Cómo desmontar el tubo de suministro de agua seguro

1. Corte el paso de agua.
2. Afloje el tubo de suministro de agua seguro del grifo.

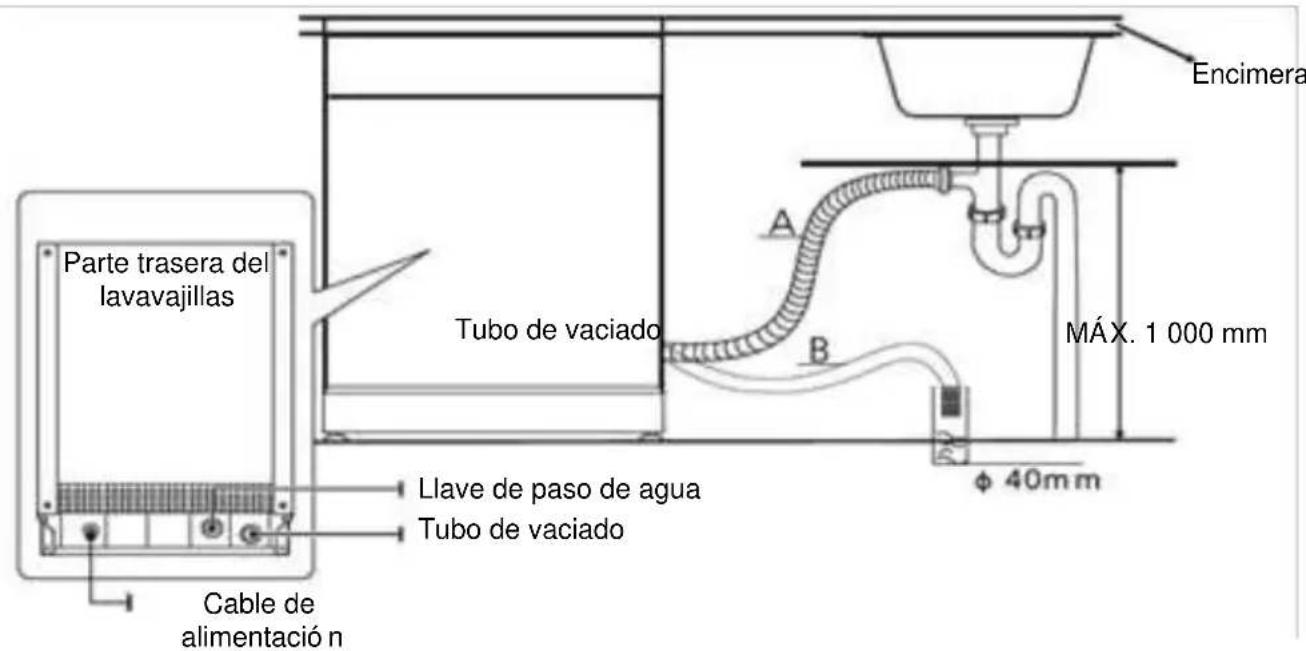

Conexión del tubo de vaciado

Introduzca el tubo de vaciado en un conducto de desagü e con un diá metro mí nimo de 4 cm o deje que se vací e en el fregadero procurando en todo momento no plegarlo ni aplastarlo. La altura del conducto de desagü e debe ser inferior a 1 000 mm. Para evitar cualquier descarga, el extremo del tubo no debe sumergirse en el agua. ▲ Fije el tubo de vaciado en la posició n A o B para que permanezca en su lugar.

Encimera Parte trasera del lavavajillas Tubo de vaciado A B MÁX. 1 000 mm Llave de paso de agua Tubo de vaciado Cable de alimentació n φ 40mm

Cómo evacuar el agua restante de los tubos

Si el fregadero se encuentra a má s de 1 000 mm del suelo, el agua restante de los tubos no se puede evacuar directamente en el fregadero. Habrá que evacuarla en una palangana u otro recipiente adaptado colocá ndolo fuera del lavavajillas y por debajo del fregadero.

Salida de agua

Conecte el tubo de vaciado. El tubo de vaciado se debe instalar correctamente para evitar cualquier fuga. Asegú rese de que el tubo de vaciado no está doblado ni aplastado.

Extensión de tubo

Si necesita una extensión de tubo para vaciar el agua del lavavajillas, emplee un tubo similar.

No debe tener más de 4 metros de longitud, ya que de lo contrario se reducirá la eficacia del lavavajillas.

Conexión del sifón

La conexió n a la evacuació n debe estar a menos de 100 cm de altura (máximo) respecto a la parte inferior del lavavajillas. Fije el tubo de vaciado.

Colocación del aparato

Instale el aparato en el lugar deseado. La parte trasera del aparato debe colocarse contra la pared y los laterales también sujetos contra las paredes laterales. El lavavajillas está equipado con tubos de suministro de agua y de vaciado que se pueden poner a la izquierda o a la derecha del aparato para facilitar su instalación.

Nivelación del aparato

Una vez instalado el electrodoméstico en su lugar previsto, se puede ajustar la altura del lavavajillas regulando el nivel de las patas. En todo caso, el aparato no se debe inclinar má s de 2° .

Solo aplicable a aparatos instalados sobre patas.

Instalación sobre patas

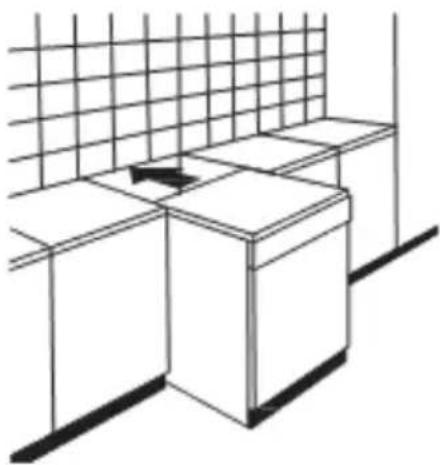

Instalación entre armarios

Este lavavajillas tiene una altura (845 mm) diseñada para permitir su instalación entre armarios de la misma altura en cocinas modernas. Las patas se pueden ajustar para alcanzar la altura deseada. El panel superior laminado no requiere ningún mantenimiento especí fico, ya que es resistente al calor y tiene una protección contra rayaduras y manchas.

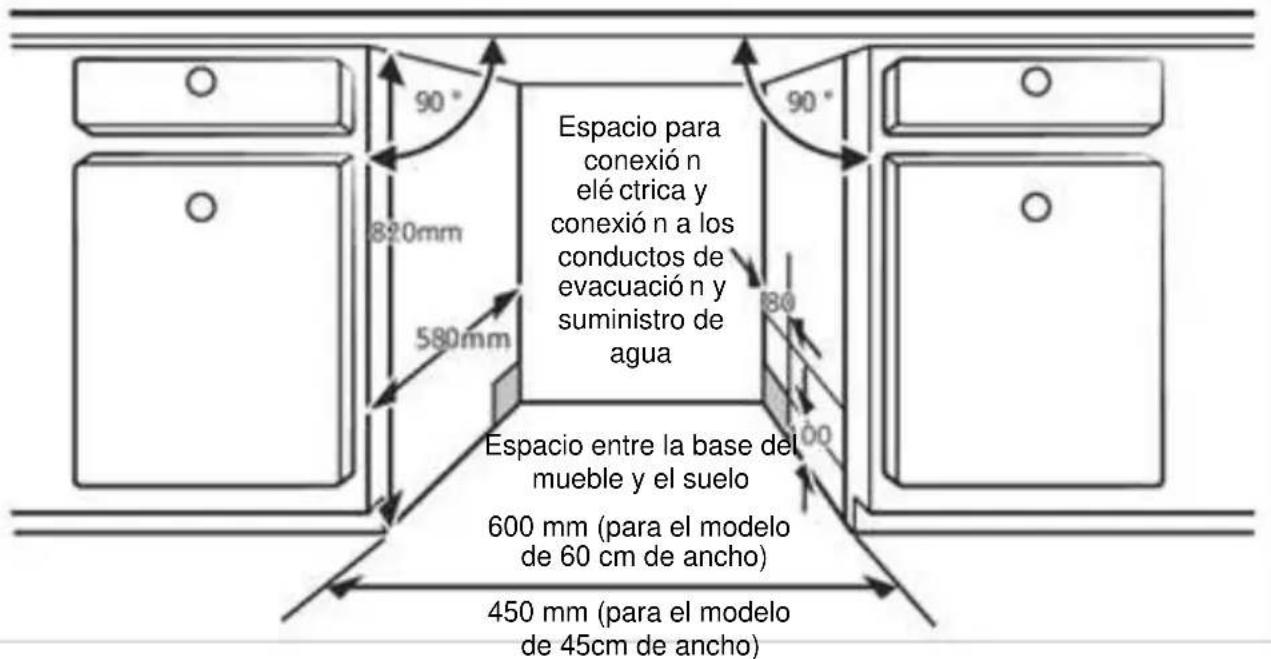

Etapa 1. Selección del lugar más adecuado para el lavavajillas

El lavavajillas se debe instalar cerca de los conductos de suministro y vaciado de agua y de la fuente de alimentación.

1. Menos de 5 mm entre la parte superior del lavavajillas y la encimera; pared exterior alineada con los armarios.

90° Espacio para conexió n elé ctrica y conexió n a los conductos de evacuació n y suministro de agua 820mm 580mm 90° Espacio entre la base del mueble y el suelo 600 mm (para el modelo de 60 cm de ancho) 450 mm (para el modelo de 45cm de ancho)

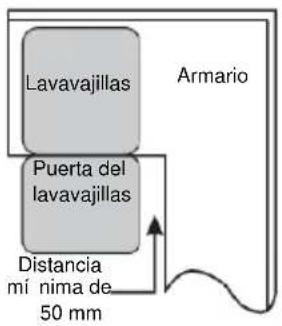

1. Si el lavavajillas se instala cerca de una esquina, deje una distancia de seguridad para abrir la puerta.

Lavavajillas Puerta del lavavajillas Armario Distancia mí nima de 50 mm

NOTA:

Segú n la ubicación de la toma de corriente, es posible que deba recortar una apertura en la pared lateral del armario adyacente.

Etapa 2. Dimensiones e instalación del panel embellecedor

El panel embellecedor de madera se debe recortar según las dimensiones indicadas en el esquema de instalación.

Modelo semi-integrable

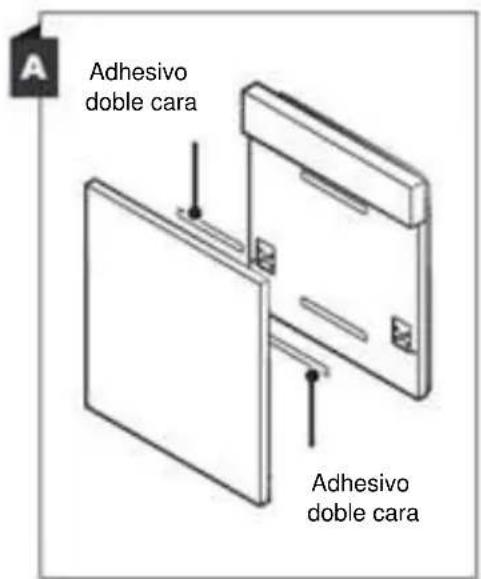

Separe las caras A y B del adhesivo doble cara, pegue la cara A en el panel embellecedor de madera y la cara B con fieltro en la puerta exterior del lavavajillas (ver figura A). Después de colocar el panel, fí jelo a la puerta con tornillos y tuercas (ver figura B).

Adhesivo doble cara Adhesivo doble cara

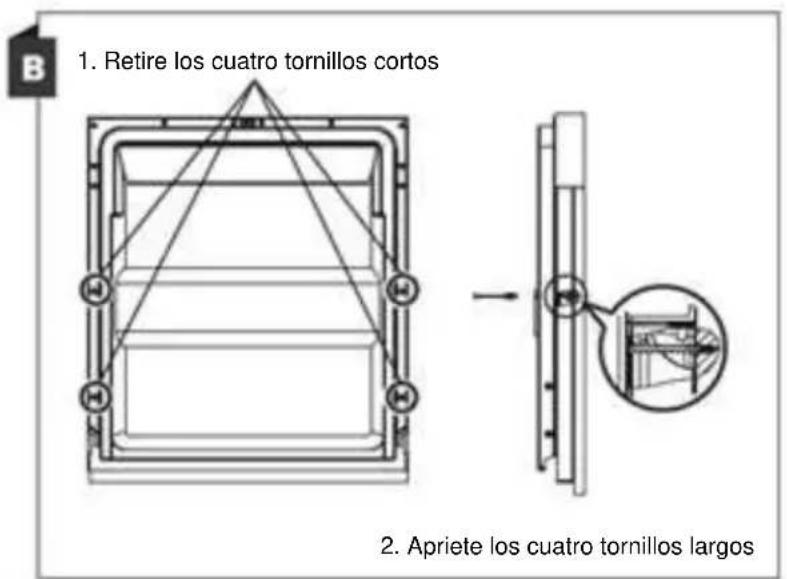

1. Retire los cuatro tornillos cortos 2. Apriete los cuatro tornillos largos

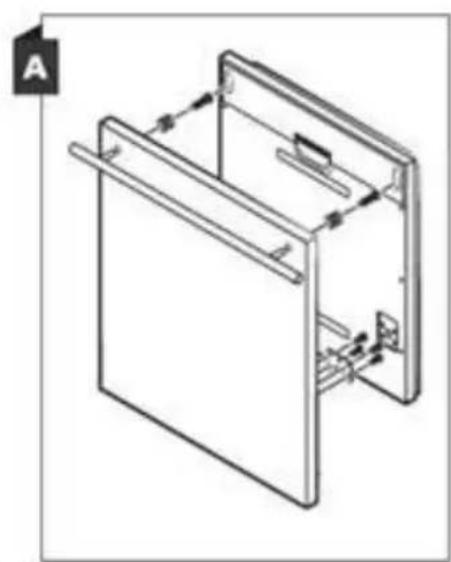

Modelo integrable

Instale el gancho en el panel embellecedor de madera e insértelo en la ranura de la puerta del lavavajillas (ver figura A). Después de colocar el panel, fíjelo a la puerta con tornillos y tuercas (ver figura B).

1. Retire los cuatro tornillos cortos 2. Apriete los cuatro tornillos largos

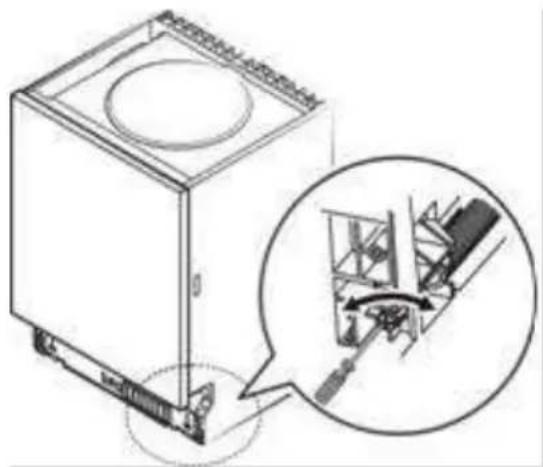

Etapa 3. Ajuste de la tensión del muelle de la puerta

1. Los muelles de la puerta van ajustados de fábrica a una tensión adecuada para la puerta exterior. Si instala un panel embellecedor de madera, deberá ajustar la tensión del muelle de la puerta. Gire el tornillo de ajuste para tensar o aflojar el cable de acero.

2. La tensión del muelle de la puerta es ideal cuando la puerta permanece horizontal, cuando está completamente abierta, pero aumenta para cerrar con un ligero toque del dedo.

Etapa 4. Etapas de instalación del lavavajillas

Consulte las etapas de instalación mostradas en los esquemas de instalación.

1. Fije la tira de condensació n bajo la encimera. Verifique que la tira de condensació n esté alineada al borde de la encimera. (Etapa 2)
2. Conecte el tubo de suministro de agua al conducto de suministro de agua frí a.
3. Conecte el tubo de desagü e.
4. Conecte el cable de alimentació n.
5. Coloque el lavavajillas en el lugar deseado. (Etapa 4)
6. Nivele el lavavajillas. Puede ajustar la pata trasera desde la parte delantera del lavavajillas girando el tornillo cruciforme situado en el medio de la base del lavavajillas con un destornillador cruciforme. Para ajustar la pata delantera, gí rela con un destornillador plano hasta que el lavavajillas esté nivelado. (Etapas 5 a 6)
7. Instale el panel embellecedor en la puerta exterior del lavavajillas. (Etapas 7 a 10)
8. Ajuste la tensión de los muelles de la puerta con una llave Allen girando en sentido horario para tensar los muelles a la derecha y a la izquierda. De lo contrario, podrí a dañ arse el lavavajillas. (Etapa 11)
9. El lavavajillas debe estar correctamente fijado. Fije el panel lateral con tornillos. Se puede fijar de dos maneras:

A. Encimera normal: introduzca el gancho de instalació n en la ranura del panel lateral y fí jelo a la encimera con tornillos para madera.

B. Encimera de má rmol o granito: fije el horno con los tornillos.

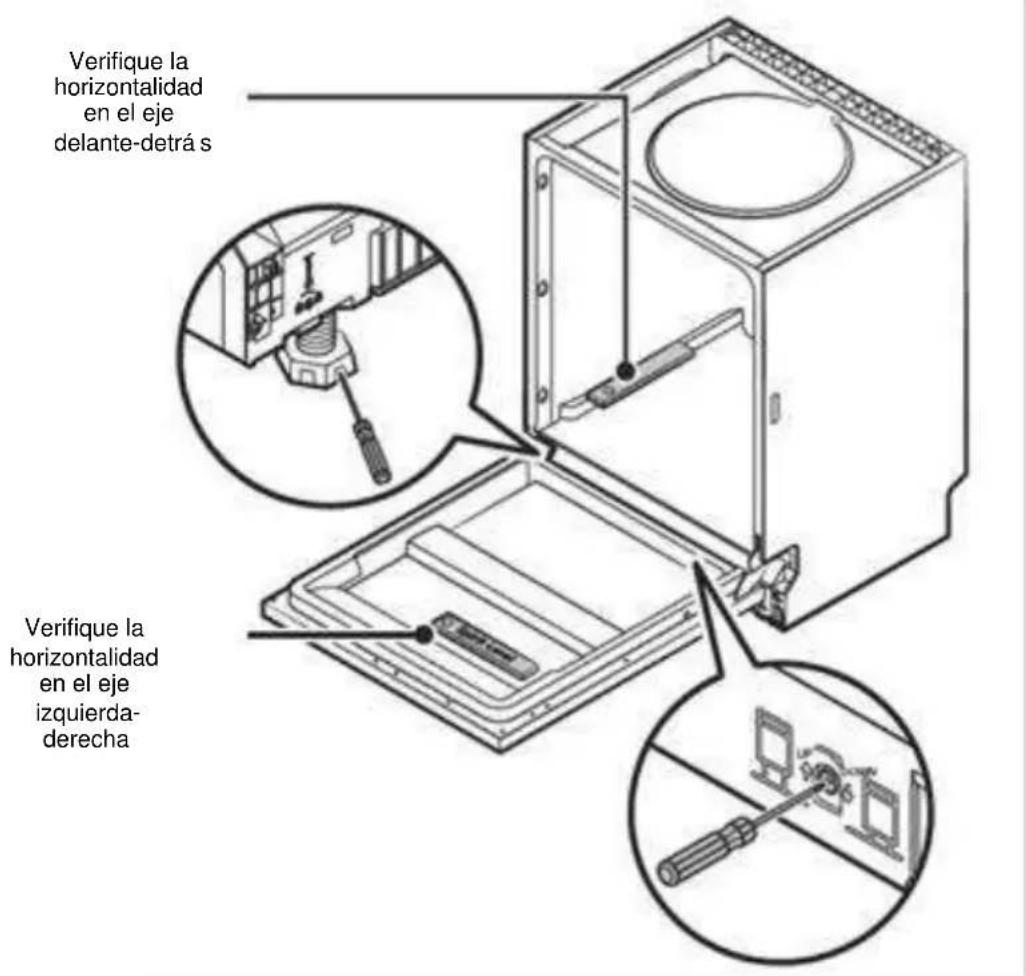

Etapa 5. Nivelación del lavavajillas

El lavavajillas debe estar nivelado para una carga correcta y un buen rendimiento de lavado.

1. Ponga un nivelador sobre la puerta y sobre la guí a de la bandeja interior de la cuba, como se muestra en la imagen, para asegurarse de que el lavavajillas está totalmente horizontal.
2. Ponga el aparato nivelado ajustando individualmente las tres patas de ajuste.
3. Al nivelarlo, asegú rese de que el lavavajillas no se vuelque.

Verifique la horizontalidad en el eje delante-detrás Verifique la horizontalidad en el eje izquierda-derecha

NOTA:

La altura máxima de ajuste de las patas es de 50 mm.

RESOLUCIÓN DE PROBLEMAS

Antes de llamar al servicio técnico

Consulte las siguientes tablas antes de llamar al servicio técnico.

Problema	Causas posibles	Qué hacer
El lavavajillas no arranca	Se ha fundido un fusible o ha saltado el disyuntor	Cambie el fusible o rearme el disyuntor. Desconecte los demás aparatos que utilicen el mismo circuito que el lavavajillas.
	El aparato no está enchufado.	Verifique que el lavavajillas bajo tensión y que la puerta está bien cerrada. Verifique que el cable de alimentación está bien conectado a la red eléctrica.
	La presión de agua es baja	Verifique que la entrada de agua está bien conectada y que el grifo está abierto.
	La puerta del lavavajillas no está bien cerrada	Asegú rese de cerrar bien la puerta y el pestillo.
El lavavajillas no bombea agua	El tubo de vaciado está doblado o aplastado	Compruebe el estado del tubo de vaciado.
	El filtro está obstruido.	Compruebe el estado del filtro primario.
	El fregadero está obstruido.	Verifique el estado del fregadero para asegurarse de que no está obstruido. Si el agua del fregadero no se evacua correctamente, puede que tenga que llamar a un fontanero en vez de a un técnico especializado en lavavajillas.
Espuma en la cuba	El detergente no es adecuado.	Utilice solo detergente de lavavajillas para evitar la formació n de espuma. En tal caso, abra el lavavajillas y deje que se evapore la espuma. Añ ada 4 litros de agua frí a en el fondo del lavavajillas. Cierre la puerta del lavavajillas y seleccione cualquier ciclo. El lavavajillas empezará a vaciar el agua. Abra la puerta cuandotermine el vaciado y compruebe que haya desaparecido la espuma. Repita la operació n en caso necesario.
	Se ha derramado abrillantador.	Limpie siempre inmediatamente cualquier abrillantador derramado.
Interior de la cuba manchado	Se ha utilizado un detergente con colorante.	Verifique que el detergente utilizado no contenga colorantes.
Pelí cula blanca en las superficies internas	Son minerales presentes en el agua dura	Para limpiar las paredes interiores, use una esponja hú meda con detergente para lavavajillas y utilice guantes de goma. No utilice nunca otros productos que aptos para lavavajillas para evitar la formació n de espuma.
Manchas de ó xido en los cubiertos	Los cubiertos manchados no son resistentes a la corrosió n.	Evite colocar en el lavavajillas cubiertos que no resistan la corrosió n.
	No se ha lanzado ningú n programa después s de añ adir sal de lavavajillas. Las manchas de sal aparecen durante el ciclo de lavado.	Lance siempre un programa de lavado en vací o después s de añ adir sal. No seleccione la funció n Turbo (si está disponible) después s de añ adir sal.
	La tapa del ablandador no está bien cerrada	Compruebe que la tapa del ablandador está bien cerrada.
Ruido de golpes en el interior del lavavajillas	Uno de los brazos aspersores choca contra uno de los utensilios presentes en la bandeja inferior.	Pare el programa y coloque bien los utensilios que bloquean el brazo aspersor.
Ruido de tintineo en el interior del lavavajillas	Cubiertos sueltos dentro del lavavajillas	Pare el programa y coloque bien los cubiertos.
Ruido de choques en los conductos de agua	Esto puede deberse a la instalació n o a las secciones de los conductos.	No afecta en nada al rendimiento del lavavajillas. Si tiene dudas, recurra a un fontanero cualificado.
La vajilla no está limpia	La vajilla no se ha colocado bien en el lavavajillas	Consulte la PARTE II « Preparació n y carga de la vajilla» .
	Programa seleccionado no suficientemente potente	Seleccione un programa má s intensivo.
La vajilla no está limpia	Cantidad de detergente insuficiente	Añ ada detergente o cambie de detergente.
	Hay utensilios que bloquean el recorrido de los brazos aspersores	Coloque bien los utensilios para que los brazos aspersores puedan girar libremente.
	El dispositivo de filtrado no está limpio o no está conectado correctamente a la base del lavavajillas. Esto podrí a obstruir las boquillas de los brazos aspersores.	Limpie o coloque correctamente el dispositivo de filtrado. Limpie los brazos aspersores.
Vasos empañ ados.	Combinació n de agua blanda con demasiado detergente	Utilice menos detergente si el agua es blanda y seleccione un ciclo má s corto para lavar la cristalerí a y obtener una limpieza impecable.
Manchas blancas en utensilios y vasos.	El agua dura puede causar depó sitos de cal.	Añ ada detergente.
Marcas negras o grises en la vajilla	Los utensilios de aluminio se han frotado contra la vajilla	Limpie la vajilla con un producto abrasivo suave para eliminar las marcas.
Restos de detergente en el depó sito	Hay utensilios que bloquean el depó sito de detergente	Coloque bien la vajilla en el lavavajillas.
La vajilla no está seca	Mala colocació n de los utensilios	Siga las instrucciones de carga del lavavajillas.
	La vajilla se ha sacado demasiado pronto	No vací e el lavavajillas inmediatamente después del ciclo de lavado. Abra ligeramente la puerta para que el vapor salga. Espere a que latemperatura interior del lavavajillas baje lo suficiente como para descargar la vajilla. Vací e primero la bandeja inferior para evitar que el agua de la bandeja superior caiga sobre ella.
La vajilla no está seca	El programa seleccionado no es adecuado.	Con un programa corto, la temperatura de lavado es menos fuerte, lo que reduce la eficacia de lavado. Seleccione un programa largo.
	Los cubiertos tienen un revestimiento de mala calidad.	La evacuació n del agua resulta má s difí cil en los revestimientos de mala calidad. Los cubiertos o fuentes de este tipo no deben lavarse en lavavajillas.

PROCEDIMIENTO DE LLENADO DE LAS BANDEJAS SEGÚN LA NORMA EN60436:

1. Bandeja superior:

Número	Tipo de vajilla
1	Tazas
2	Platillos
3	Vasos
4	Tazas grandes
5	Olla
6	Cacerola pequeñ a

2. Bandeja inferior:

2 11 7 11 8 2 3 10 14 13 12 7 9 7 12

Número	Tipo de vajilla
7	Platos de postre
8	Platos llanos
9	Platos hondos
10	Fuente ovalada
11	Platos de postre de melamina
12	Boles de melamina
13	Boles de cristal
14	Boles de postre
15	Cesto de cubiertos

Atención

Si no se respetan las consignas de carga del lavavajillas puede obtenerse una mala calidad de lavado.

3. Bandeja de cubiertos:

3 2 6 6

4. Cesto de cubiertos:

IN 4 1 4 1 4 1 4 1 8 5 1 5 2 2 2 2 7 5 5 1 3 3 3 3 5 5 5 5 5 5 5 5 5 5 4 1 4 1 4 1 4 1 4 4 1 4 1 4 1 4 1 4 1

1 2 3 4 5 6 7 8

Informaciones para las pruebas de comparabilidad según la norma EN 60436:

Capacidad: 14 cubiertos

Posición de la bandeja superior: baja

Programa: ECO

Número de modos con distribución del abrillantador: Max

Ajuste del ablandador: H3

Número	Tipo de vajilla
1	Cucharas de sopa
2	Tenedores
3	Cuchillos
4	Cucharas de té
5	Cucharas de postre
6	Cucharas para servir
7	Tenedores para servir
8	Cucharas de salsa

Lavavajillas Manual de instrucciones

PARTE II: Versión especial

ÍNDICE

01

USO DEL LAVAVAJILLAS

Panel de control

Ablandador de agua

Preparación y carga de la vajilla

Función del abrillantador y del detergente

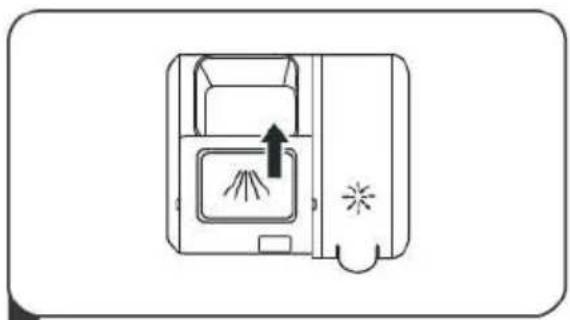

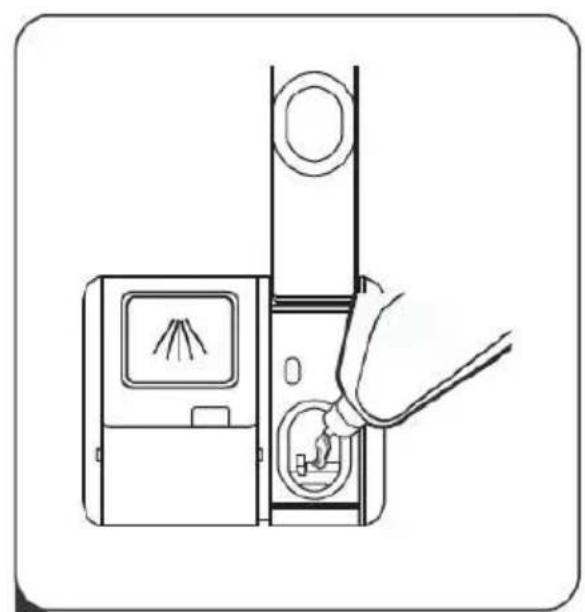

Llenado del depósito de abrillantador

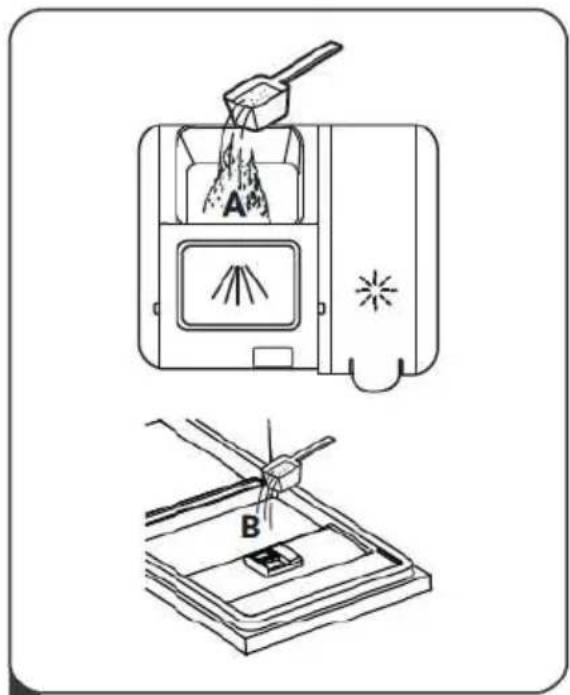

Llenado del depósito de detergente

PROGRAMACIÓN DEL LAVAVAJILLAS

Tabla de ciclos de lavado

Cómo lanzar un ciclo de lavado

Cómo cambiar de programa durante un ciclo

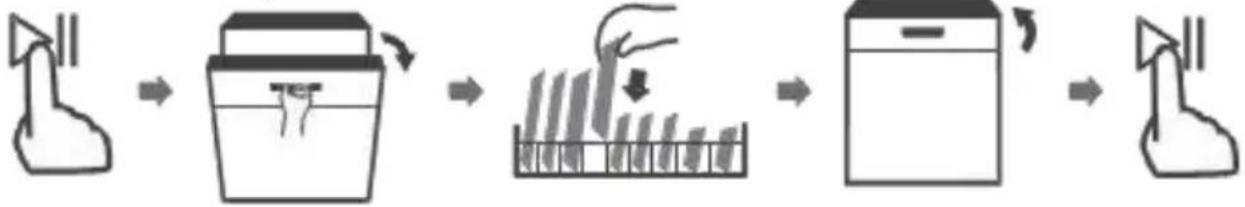

Cómo añadir vajilla

02

03

04

CÓDIGOS DE ERROR

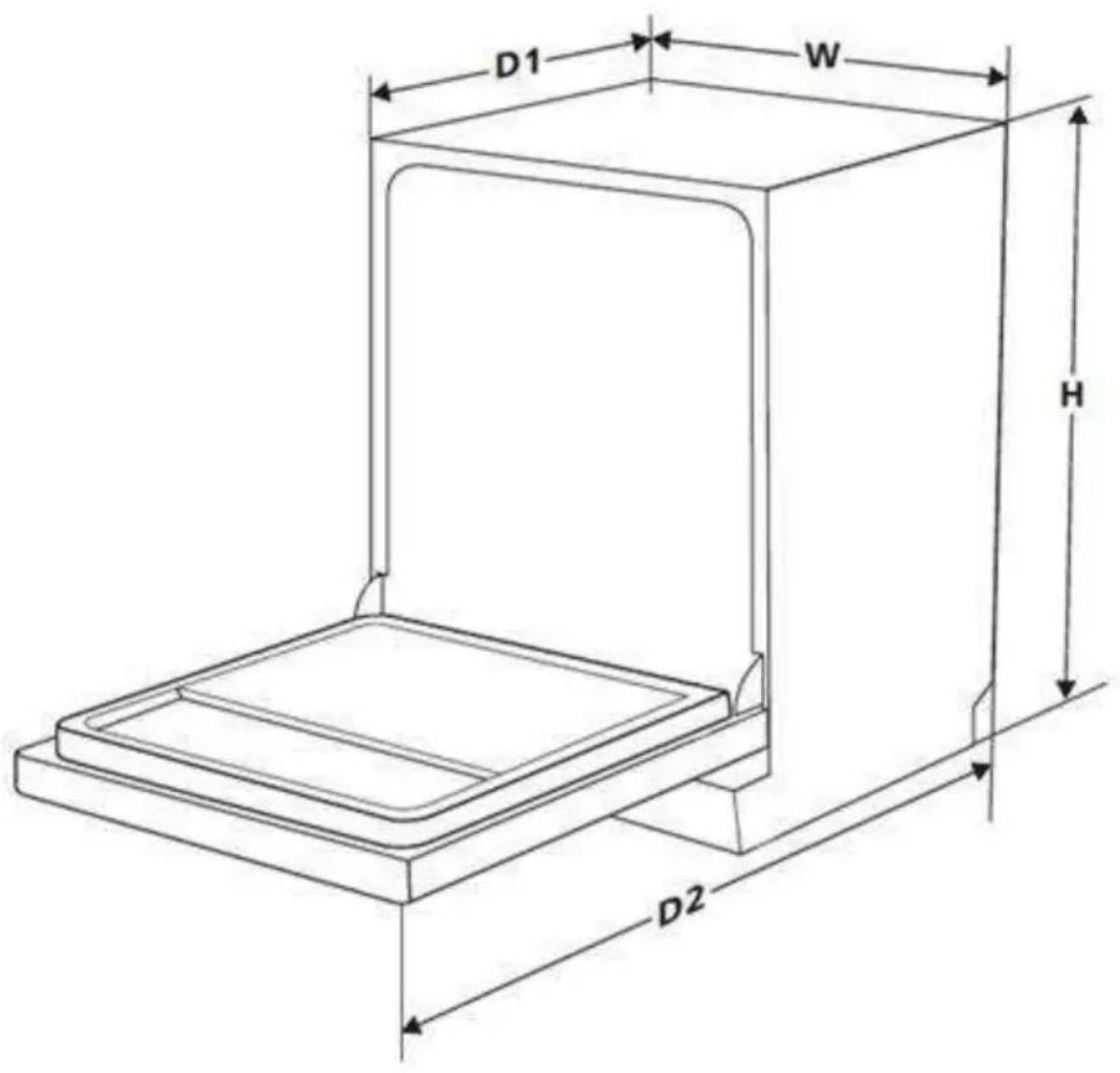

CARACTERÍSTICAS TÉCNICAS

NOTA:

• Si no logra solucionar el problema usted mismo, pida ayuda a un técnico profesional.
• Siguiendo con la política de evolución y mejora continua de los productos, el fabricante se reserva el derecho de modificar sus productos sin previo aviso.
• Si pierde este modo o si no está actualizado, puede solicitar uno nuevo al fabricante o al proveedor responsable.

PRIMEROS PASOS

Para más información sobre el funcionamiento del aparato, lea la sección correspondiente del manual de instrucciones.

1 Instale el lavavajillas.

(consulte la sección 5 «Normas de instalación» de la PARTE II: versión general).

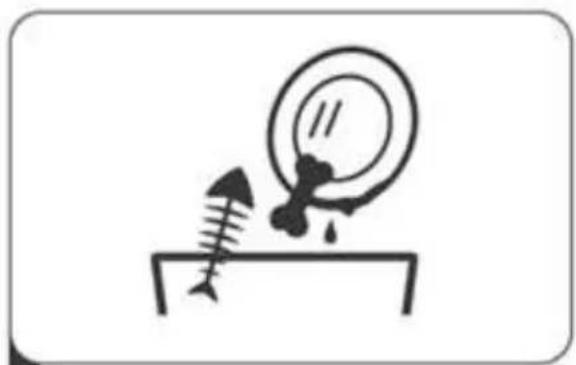

2 Elimine los principales restos de comida de la vajilla

5 Seleccione un programa y ponga en marcha el lavavajillas.

PRIMEROS PASOS

Panel de mandos

9 10 8 11 12 1 2 3 4 6 7 Rapid Zone ECO Prog 2:30 Opt % 5

Función (botón)

1	Encendido/A pagado	Pulse este botó n para encender el lavavajillas.
2	Programa	Seleccione el programa de lavado deseado. Se encenderá el piloto correspondiente.
3	Opción	Pulse el botó n para seleccionar una opció n. Se encenderá el indicador correspondiente.
4	Media carga	Pulse el botó n para seleccionar el lavado de la bandeja superior o inferior si solo ha cargado una de las dos. Se encenderá el indicado correspondiente.
5	Inicio diferido	Pulse el botó n Inicio diferido para retrasar el arranque de ciclo. Puede retrasar un ciclo hasta 24 horas en intervalos de una hora. Tras seleccionar el inicio diferido deseado, pulse el botó n Inicio/Pausa para lanzarlo.
6	Bloqueo seguridad niños	Esta opción permite bloquear los botones del panel de control, excepto el botó n Encendido/Apagado, para que los niños no puedar iniciar accidentalmente el aparato pulsando el botó n. Para bloquear o desbloquear los botones del panel de control, mantenga pulsados simultá neamente los botones Media carga. Inicio diferido durante 3 segundos.
7	Inicio/Pausa	Permite iniciar o detener el programa de lavado elegido cuando el aparato está encendido.

Pantalla

8	Pantalla	Indica el tiempo restante, el tiempo antes del inicio diferido, loscó digos de error, etc.
9	Pilotos dealarma	Abrillantador[25Y4]Si el indicador « está encendido, significa que el nivelde abrillantador en el lavavajillas es demasiado bajo y quehay que añadir.
		SalSi el indicador « está encendido, significa que el nivelde sal en el lavavajillas es demasiado bajo y que hay queañadir.
		Llave de paso de agua[2Y67]Si se enciende el icono ,significa que la llave de paso deagua está cerrada.
10	Indicador deprograma	ECO ECOEste programa está ndar es adecuado para limpiar vajilla consuciedad normal. Es el programa má s eficaz en té rminos deahorro de energí a y agua para este tipo de vajilla.
		29 minEste programa garantiza el lavado de una carga diaria consuciedad normal en solo 29 minutos.
		Vortex Wash & Dry 60'Este programa lava y seca una carga completa en solo 60minutos.
		AutoPara limpiar vajilla poco sucia, sucia o muy sucia, con o sinrastros de alimentos. El programa se adaptaautomá ticamente a la cantidad de vajilla y al nivel desuciedad.
		Higiene[CXYS]Para desinfectar la vajilla y la cristalerí a. La temperatura delagua se mantiene a 70 °C.
		Intensivo[CCZ5]Para vajilla muy sucia y cacerolas, sartenes y platos con unnivel de suciedad normal, pero con restos secos.
		CristalPara la vajilla y los vasos ligeramente sucios.
		Remojo[XYD]Para aclarar la vajilla que piensa lavar má s tarde durante eldí a.

11 Iconos opciones	BoostPara vajilla muy sucia y difí cil de lavar. (Opció n solo disponible en los programas ECO, Intensivo y Cristal).
	Extra secadoPara un secado extra de la vajilla. (Opció n solo disponible en los programas ECO, Intensivo y Cristal).
	Indicador de función Auto OpenLa puerta del lavavajillas se abre automáticamente al final del programa para mejorar el resultado del secado. La configuración de fábrica del Auto Open está activada de forma predeterminada. Pulse el botón Función durante 3 segundos para seleccionar o cancelar la función Auto open. Al cancelar la configuración, la configuración se guarda después de apagar el lavavajillas. No se puede seleccionar en combinación con el programa de 29 minutos y el programa de remojo.
12 Iconosmedia carga	Bandeja superiorSi selecciona la opció n "Bandeja superior", solo se activa el chorro de agua superior. El de abajo no.
	Bandeja inferiorSi selecciona la opció n "Bandeja inferior", solo se activa el chorro de agua inferior. El de arriba no.
13 Vortex Wash System	Vortex Wash SystemEl lavavajillas tiene la función Vortex - crea un área de lavado intenso para mejorar la limpieza. Esta función no está disponible para los programas Eco,29 minutos y remojo.

Atención

• No se recomienda realizar un prelavado manual de la vajilla, ya que aumenta el consumo de agua y energía.
• Generalmente, al lavar la vajilla en lavavajillas se suele utilizar menos energí a y agua que a mano, siempre y cuando se haga respetando las indicaciones del fabricante del electrodomé stico.

• Ablandador de agua

El ablandador de agua se debe programar manualmente mediante la ruedecilla de selección de dureza de agua.

El ablandador está diseñado para eliminar del agua los minerales y la sal susceptibles de dañar el funcionamiento del aparato.

Cuantos má s minerales, má s dura es el agua.

El ablandador debe ajustarse en funció n de la dureza del agua en su regió n. Contacte con el Servicio de Aguas local para informarse sobre la dureza del agua de su regió n.

Ajuste del consumo de sal

Este lavavajillas está diseñado para poder ajustar la cantidad de sal consumida según la dureza del agua utilizada. Esta función permite optimizar y personalizar el consumo de sal del lavavajillas.

Para ajustarlo, siga el procedimiento explicado a continuació n:

1. Encienda el aparato.
2. En los 60 segundos siguientes al encendido del aparato, pulse el botó n Programa durante má s de 5 segundos para iniciar el modo de ajuste del ablandador de agua.
3. Pulse el botón Programa para seleccionar el ajuste correspondiente a la dureza del agua en su región. Los pará metros desfilan en el siguiente orden: H4->H5->H6->H1->H2->H3.
4. Pulse el botó n Encendido/Apagado para terminar la configuració n.

DUREZA DEL AGUA				Nivel del ablandador de agua	Consumo de sal (gramos/ciclo)
°dH (Alemania)	°fH (Francia)	°Clarke (Reino Unido)	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0,94	H1	0
6 - 11	10 - 20	7 - 14	1,0 - 2,0	H2	9
12 - 17	21 - 30	15 - 21	2,1 - 3,0	H3	12
18 - 22	31 - 40	22 - 28	3,1 - 4,0	H4	20
23 - 34	41 - 60	29 - 42	4,1 - 6,0	H5	30
35 - 55	61 - 98	43 - 69	6,1 - 9,8	H6	60

1^ = 1,25^ Clarke = 1,78^ = 0,178mmol / l

Contacte con el Servicio de Aguas local para informarse sobre la dureza del agua de su regió n.

Consulte la sección 3 « Carga de sal en el ablandador » de la PARTE I: versión general si falta sal en el lavavajillas.

NOTA:

Si su modelo no está equipado con un ablandador de agua, puede obviar este apartado. Ablandador de agua

La dureza del agua varí a según las regiones. Si el lavavajillas se utiliza con agua dura quedará n rastros en la vajilla.

El aparato está equipado con un ablandador especial con un depósito de sal especí ficamente diseñado para eliminar la cal y los minerales del agua.

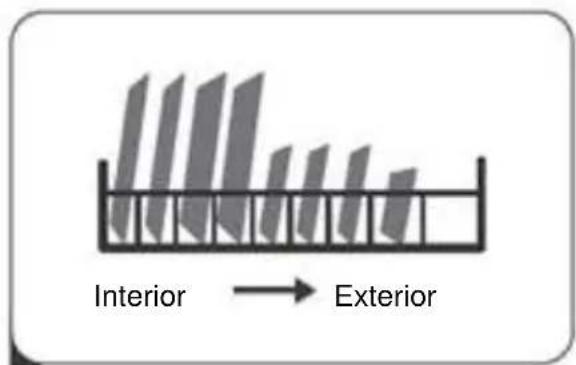

Preparación y carga de la vajilla

• Compre siempre vajilla que lleve la mención « lavable en lavavajillas» .
• Para los platos o utensilios frágiles, seleccione un programa que funcione con la temperatura más baja posible.
• No saque los vasos y los cubiertos del lavavajillas inmediatamente después del final del programa para evitar cualquier deterioro.

Lavado de cubiertos y platos

No convienen

Cubiertos de madera, porcelana o ná car

• Objetos de plá stico no resistentes al calor
• Cubiertos antiguos con elementos pegados no resistentes a altas temperaturas
  • Cubiertos o platos con partes o

fragmentos pegados

• Objetos de estañ o o de cobre
• Vasos de cristal
• Objetos de acero oxidable
• Fuentes de madera
• Objetos fabricados de fibras sinté ticas

Convienen con limitación

• Algunos tipos de cristal pueden volverse opacos tras un cierto nú mero de lavados
• Las piezas de plata y de aluminio tienden a decolorarse con el lavado
• Los motivos barnizados pueden difuminarse si se lavan regularmente en el lavavajillas

Recomendaciones de carga del lavavajillas

Retire los restos de alimentos que queden en la vajilla y los cubiertos. Ablande los restos de alimentos quemados en sartenes y cacerolas. No es necesario aclarar las fuentes ni platos previamente.

Para garantizar un rendimiento óptimo del lavavajillas, respete las siguientes indicaciones.

(Las funciones y la forma de las bandejas y del cesto de cubiertos pueden variar según los modelos)

La vajilla se debe colocar en el lavavajillas del siguiente modo:

• Los artí culos tales como tazas, vasos, cacerolas, sartenes, etc. se colocan al revé s.
• Los elementos huecos o con cavidades deben inclinarse para que el agua pueda escurrirse.
• Todos los utensilios se deben colocar de modo que quepan y no se vuelquen.
• Todos los utensilios se deben colocar dejando espacio suficiente para que los brazos aspersores puedan girar libremente durante el lavado.
• Los objetos hondos tales como tazas, vasos, cacerolas, etc. se deben colocar al revé s para que no se acumule agua en el interior.
• Los platos y los cubiertos no se deben colocar unos dentro de otros ni solaparse. Evite que los vasos se toquen para evitar que se desgasten.
• La bandeja superior es para la vajilla má s delicada y ligera, como los vasos y las tazas.
• Los cuchillos de hoja larga son peligrosos si se colocan hacia arriba.
• Los cubiertos largos y cortantes, tales como los cuchillos trinchantes, se deben colocar horizontalmente en la bandeja superior.
• No sobrecargue el lavavajillas. De este modo obtendrá mejores resultados de lavado y limitará el consumo de energía a.

NOTA:

Evite lavar objetos muy pequeñ os en el lavavajillas, ya que se pueden caer de las bandejas fá cilmente.

ADVERTENCIA

¡La vajilla puede estar muy caliente! Al final del programa, espere unos 15 minutos antes de sacar los vasos y los cubiertos del lavavajillas para evitar cualquier dañ o personal o material.

Llenado de la bandeja superior

La bandeja superior está diseñada para objetos má s delicados y ligeros, como vasos, tazas, platillos, platos, boles y sartenes y cacerolas poco profundas (si no están demasiado sucias). Coloque los platos y los cubiertos de manera que no se puedan mover bajo la presión del agua.

Llenado de la bandeja inferior

Le aconsejamos colocar la vajilla más grande y más difí cil de limpiar en la bandeja inferior (cacerolas, sartenes, tapas, fuentes y ensaladeras) como se muestra a continuació n. Es mejor poner las fuentes y los cubiertos de servicio en los laterales para evitar bloquear la rotació n de los brazos aspersores.

El día metro máximo recomendado para los platos situados frente al depó sito de detergente es de 19 cm para que no obstruyan su apertura.

Llenado del cesto de cubiertos

Los cubiertos deben colocarse en el cesto de cubiertos, separados entre sí y en una posició n adecuada, sin juntarse, para garantizar un rendimiento de lavado ó ptimo.

ADVERTENCIA

No deje sobresalir ningún cubierto por la parte inferior del cesto.

Ponga siempre los cubiertos trinchantes boca abajo.

Para optimizar el rendimiento del lavado, llene los cestos de acuerdo con las opciones de llenado está ndares indicadas en la ú ltima secció n de la PARTE I: versió n general

Función del abrillantador y del detergente

El abrillantador se suelta en la fase de aclarado final para evitar que el agua forme gotas sobre la vajilla y que no deje rastros. También mejora el secado para que el agua de las fuentes se escurra mejor. Su lavavajillas está diseñado para abrillantadores lí quidos.

ADVERTENCIA

Utilice siempre un abrillantador de marca y especí ficamente diseñ ado para lavavajillas. No eche otras sustancias en el distribuidor de abrillantador (p. ej.: producto de lavavajillas, detergente lí quido), ya que se estropearí a el electrodomé stico.

¿Cuándo poner abrillantador?

La frecuencia de llenado del depó sito depende de la frecuencia de lavado y del ajuste definido.

• El piloto de bajo nivel de abrillantador ( ^* ) se enciende cuando hay que añadir abrillantador.
• No llene el depó sito de abrillantador en exceso.

Función de detergente

Los ingredientes quí micos que componen el detergente son necesarios para eliminar, descomponer y evacuar la suciedad del lavavajillas. La mayorí a de los detergentes comercializados son aptos para este uso.

ADVERTENCIA

- Uso del detergente

Utilice solo detergentes para lavavajillas. Conserve siempre el detergente en un lugar fresco y seco.

No ponga detergente en polvo en el depó sito si no va a lanzar un ciclo de lavado.

Los detergentes para lavavajillas son corrosivos.

Mantenga el detergente fuera del alcance de los niños.

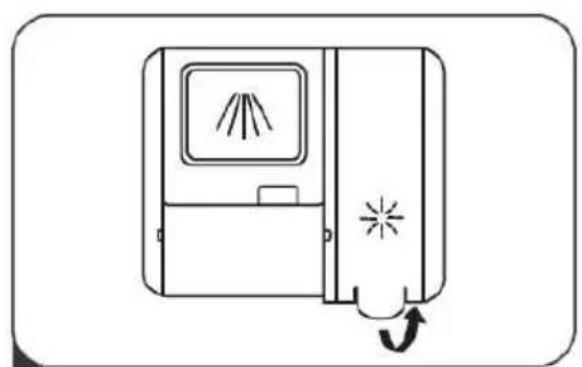

1 Saque la tapa del depó sito de abrillantador tirando del asa.

2 Vierta el abrillantador en el depó sito controlando que no supere el nivel má ximo.

3 Una vez terminado, cierre la tapa.

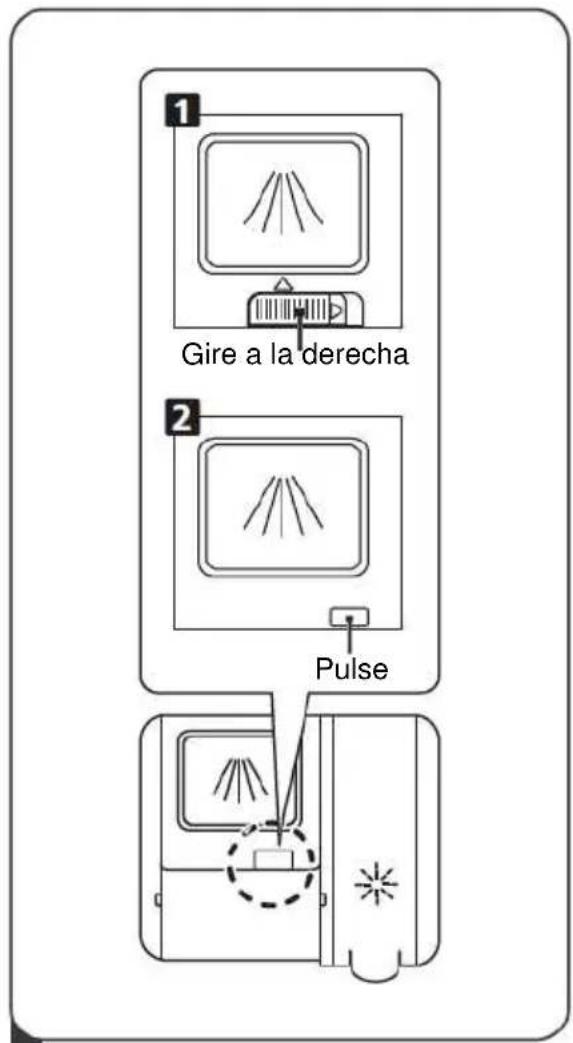

Ajuste del depósito de abrillantador

Para obtener un rendimiento de secado ó ptimo con una cantidad mí nima de abrillantador, el lavavajillas está diseñ ado para ajustar el consumo según el uso previsto. Siga los pasos indicados a continuació n.

1. Encienda el aparato.
2. En los 60 segundos posteriores desde la etapa 1, pulse el botón Programa durante más de 5 segundos y luego el botó n Inicio diferido para acceder al modo de ajuste. El piloto de alarma de abrillantador parpadea con una frecuencia de 1 Hz.
3. Pulse el botón Programa para seleccionar el ajuste correspondiente a sus hábitos de uso. Los pará metros desfilan en el siguiente orden: D1->D2->D3->D4->D5->D1.

Cuanto má s elevada sea la cifra, má s abrillantador utilizará el lavavajillas.

1. No pulse ningún botó n durante 5 segundos ni el botó n Encendido/Apagado para guardar el pará metro seleccionado y salir de los ajustes.

Gire a la derecha Pulse

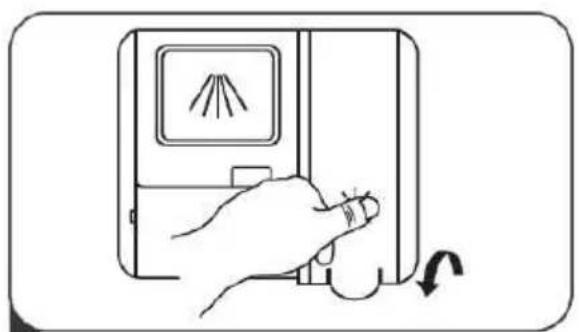

1 Elija el mé todo de apertura que corresponda al aparato.

1. Abra la tapa deslizando el pestillo de apertura.
2. Abra la tapa presionando el pestillo de apertura.

2 Añ ada detergente en el depó sito má s grande (A) para el ciclo de lavado principal.

Para un rendimiento de limpieza ó ptimo, especialmente si su vajilla está muy sucia, vierta una pequeñ a cantidad de detergente en la puerta. El detergente adicional se activará durante la fase de prelavado.

3 Para cerrar la tapa, deslí cela hacia adelante y luego presió nela.

NOTA:

• Los ajustes pueden variar en función de la suciedad del agua.
• Siga las recomendaciones del fabricante indicadas en el embalaje del detergente.

PROGRAMACIÓN DEL LAVAVAJILLAS

Tabla de ciclos de lavado

La siguiente tabla muestra los programas má s adecuados según el nivel de suciedad de la vajilla y la cantidad de detergente necesario. También proporciona informació n sobre los programas.

(●) significa que hay que llenar el depó sito de abrillantador.

Programa	Descripción del ciclo	Detergente ciclo prelavado/principal	Duración (min)	Energía (k Wh)	Agua (L)	Abrillanta dor
ECO(*EN 60436)	Lavado (50 °C)AclaradoAclarado (50 °C)Secado	4/18 g1 o 2 dosis	198	0,836	10	●
29*29 min	Lavado (40 °C)Aclarado (40 °C)Aclarado (55 °C)	12 g1 dosis	29	0,781	11	○
Vortex Wash & Dry 60'	Lavado (55 °C)AclaradoAclarado (50 °C)Secado	22 g1 dosis	60	0,853	11,5	●
AUTO	Prelavado (45 °C)Autolavado(55-65 °C)AclaradoAclaradoAclarado (50-55 °C)Secado	4/18 g1 o 2 dosis	85-150	1,050-1,551	10,6-15,9	●
H+Higiene	Prelavado (50 °C)Lavado (70 °C)AclaradoAclaradoAclarado (70 °C)Secado	4/18 g1 o 2 dosis	200	1,772	16,5	●
Intensivo	Prelavado (50 °C)Lavado (65 °C)AclaradoAclaradoAclarado (60 °C)Secado	4/18 g1 o 2 dosis	205	1,651	16,5	●
Cristal	Prelavado (40 ° C)Lavado (50 ° C)AclaradoAclarado (50 ° C)Secado	4/18 g1 o 2 dosis	120	0,902	13,5	●
Remojo	Prelavado		15	0,021	4	○

NOTA:

EN 60436: Este programa es el ciclo de prueba. Informaciones para las pruebas de comparabilidad según la norma EN 60436. Los valores dados para programas distintos del programa Eco son meramente indicativos.

Duración de la apertura automática

Duración (min)
Programas Opciones	ECO	29°	60°	A	H+
Con apertura automática	198 /	60 85-15	0 200 205	120 /
Sin apertura automática	208 29	60 85-1	50 220 220	120	15

Cómo lanzar un ciclo de lavado

1. Saque la bandeja inferior y la superior, ponga la vajilla y empuje las bandejas hacia dentro.
2. Le recomendamos llenar primero la bandeja inferior y luego la superior.
3. Eche el detergente.
4. Conecte el aparato. Para má s informació n sobre la alimentació n elé ctrica requerida, consulte la ú ltima pá gina "Ficha del producto". Asegú rese de que la llave de agua esté abierta para garantizar un nivel de presió n má ximo.
5. Cierre la puerta y pulse el botó n Encendido/Apagado para encender el aparato.
6. Seleccione un programa. El piloto correspondiente se encenderá. Pulse el botó n Inicio/Pausa para lanzar el ciclo de lavado.

Cómo cambiar de programa durante un ciclo

Solo puede cambiar el ciclo de lavado al comienzo del ciclo, porque después el detergente ya habrá sido liberado y puede que el lavavajillas haya vaciado el agua de lavado. En tal caso, debe reiniciar el lavavajillas y rellenar de nuevo el depó sito de detergente. Para reiniciar el lavavajillas, siga las instrucciones mostradas a continuació n:

1. Pulse el botó n Inicio/Pausa para detener el ciclo de lavado.
2. Pulse el botó n Programa durante más de 3 segundos para anular el programa.
3. Pulse el botó n Programa para seleccionar un nuevo programa.
4. Pulse el botó n Inicio/Pausa. Al cabo de 10 segundos, el lavavajillas se pone en marcha.

Cómo añadir vajilla

Se puede añadir vajilla en todo momento antes de llenar el depó sito de detergente. Siga el procedimiento explicado a continuació n:

1. Pulse el botó n Inicio/Pausa para detener el ciclo de lavado.
2. Espere 5 segundos y abra la puerta.
3. Ponga la vajilla olvidada dentro del aparato.
4. Cierre la puerta.
5. Pulse el botó n Inicio/Pausa. Al cabo de 10 segundos, el lavavajillas se pone en marcha.

Después de 5 s

ADVERTENCIA

Abrir la puerta durante un ciclo es peligroso: el vapor caliente puede quemar.

- Apertura automática de la puerta

La puerta del lavavajillas se abre automáticamente al final del programa, lo cual mejora los resultados del secado. Pulse el botón Función durante 3 segundos para seleccionar o cancelar la función Auto open.

Ningú n objeto debe impedir la apertura automática de la puerta, ya que se podrí a dañ ar el sistema de bloqueo de la puerta.

CÓDIGOS DE ERROR

En caso de mal funcionamiento del lavavajillas, aparece un có digo de error para identificar el error:

Código	Significado	Causas posibles
E1	Retraso de alimentación de agua	El grifo está cerrado, la llave de paso de agua bloqueada o la presión del agua es demasiado dé bil.
E3	Temperatura requerida no alcanzada.	Mal funcionamiento del elemento radiante.
E4	Desbordamiento.	Un elemento del lavavajillas presenta una fuga.
E9	Los botones táctiles no funcionan.	Hay agua u otra sustancia en la superficie de los botones.

ADVERTENCIA

• En caso de desbordamiento de agua, cierre el paso de agua principal antes de llamar a un técnico.
• Si hay agua en la cuba del aparato debido a un desbordamiento o a una pequeñ a fuga, vací e el agua antes de volver a arrancar el lavavajillas.

CARACTERÍSTICAS TÉCNICAS

D1 W H D2

Altura (H)	845 mm
Anchura (W)	598 mm
Profundidad (D1)	600 mm (puerta cerrada)
Profundidad (D2)	1175 mm (puerta abierta a 90° )

Acceso A LA BASE DE DATOS

Para acceder a la información sobre el modelo de su electrodoméstico, almacenada en la base de datos de productos en virtud del Reglamento (UE) 2019/2017 y relacionada con el etiquetado energético, acceda al sitio web: https://eprel.ec.europa.eu/

Busque la referencia del aparato en el sitio web introduciendo la referencia de servicio indicada en la placa descriptiva del electrodoméstico.

También puede acceder a esta información escaneando el código QR de la etiqueta energética del aparato.

ES Servicio posventa:

1- ATENCIÓN AL CLIENTE FRANCIA

Para má s informació n sobre nuestros productos o para contactarnos: consulte nuestro sitio web: www.brandt.fr

escribanos un correo a la siguiente dirección postal: Service Consommateurs BRANDT 5 avenue des Bé thunes CS69526 SAINT OUEN L'AUMONE 95060 CERGY PONTOISE CEDEX (FRANCIA)

llámenos por teléfono de lunes a viernes de 8:30 a 18:00 al:

0 892 02 88 01 Service 0,50 € / min + prix appel

Servicio proporcionado por Brandt France, S.A.S. con un capital social de 100 000 000 euros. RCS Nanterre 801 250 531.

2- INTERVENCIONES FRANCIA

Las posibles intervenciones que pueda requerir el aparato deberán ser efectuadas por profesional cualificado y autorizado. Para facilitar el procesamiento de su solicitud, cuando llame, no olvide facilitar todos los datos del aparato (referencia comercial, referencia de servicio y número de serie). Esta información figura en la placa de características.

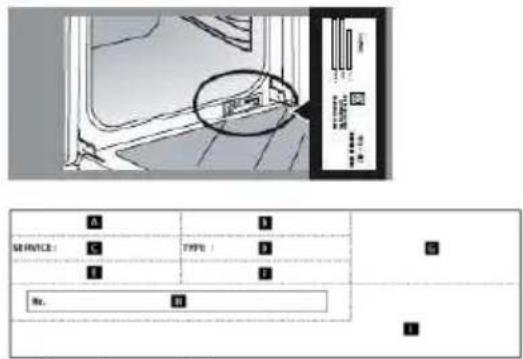

B: referencia comercial C: referencia de servicio H: nú mero de serie

Para cualquier consulta, llá menos por telé fono de lunes a sá bado de 8:00 a 20:00 al:

09 69 39 25 25 Service gratuit + prix appel

Piezas originales:

Siempre que realice cualquier intervención, pida que se utilicen exclusivamente piezas de recambio

certificadas originales.

INFORMACIÓN:

El periodo mínimo de disponibilidad de las piezas de recambio incluidas en la lista del Reglamento Europeo 2019-2019-UE y accesibles para el usuario del aparato es de 10 años en las condiciones previstas por este mismo reglamento.

Las eventuales intervenciones que pueda ser necesario realizar en su aparato deberá realizarlas un profesional cualificado con licencia de marca. Para facilitar el tratamiento de su solicitud, cuando llame no olvide dar las referencias completas del aparato (modelo, tipo y número de serie).

Piezas originales:

Siempre que realice cualquier intervenció n, pida que se utilicen exclusivamente piezas de recambio certificadas originales.

Má s informació n:

www.electro-brandt.es

NIF: B75108597

BRANDT ESPAGNE HOME, S.L.U

Plaza Carlos Trias Bertran, 4

28020 Madrid

Tlf. 91 418 4533

INFORMACIÓN:

El periodo mí nimo de disponibilidad de las piezas de recambio incluidas en la lista del Reglamento Europeo 2019-2019-UE y accesibles para el usuario del aparato es de 10 años en las condiciones previstas por este mismo reglamento.
