Marca	HOTPOINT
Modelo	LSB7M116X EU / LSB 7M116 X EU
Tipo de producto	Lavavajillas integrable
Capacidad	14 cubiertos estándar
Dimensiones (An x Al x Pr)	59,5 cm x 82 cm x 57 cm
Presión de agua	0,05 – 1 MPa (0,5 – 10 bar)
Clase energética	A+ (escala A+++ a D)
Consumo de energía anual	293 kWh
Consumo de agua por año	3080 litros
Duración del programa estándar (eco)	190 minutos
Clase de eficiencia de secado	A
Emisiones acústicas	46 dB(A) re 1 pW
Programas	Eco, Auto Intensivo, Auto Normal, Fast 40’, Delicado, Express 40’, Remojo
Opciones	Inicio diferido (3/6/9 h), Media carga
Descalcificador de agua	Sí, con regeneración por sal
Seguridad antifugas	Dispositivo de corte de agua automático (New Acqua Stop en algunos modelos)
Material de la cuba	Inoxidable
Número de cestas	2 (superior regulable en altura) + cesta para cubiertos
Panel de control	Botones e indicadores LED
Alimentación eléctrica	Ver placa de características (220-240 V, 50/60 Hz)
Consumo en espera (apagado/encendido)	0,5 W / 5 W
País de origen	Fabricado en Italia (sujeto a cambios)

Preguntas frecuentes - LSB7M116X EU & LSB 7M116 X EU HOTPOINT

¿Cómo instalar el lavavajillas?

Coloque el aparato sobre un suelo plano y rígido, ajuste las patas para asegurar la nivelación. Conecte el tubo de entrada de agua a un grifo de 3/4 de gas (agua fría o caliente ≤60°C) y el tubo de desagüe a una tubería de 4 cm de diámetro, situada entre 40 y 80 cm del suelo. Enchufe el cable a una toma con tierra.

¿Qué cantidad de sal regeneradora usar?

Llene el depósito de sal con aproximadamente 1 kg de sal especial para lavavajillas. Ajuste el nivel de dureza del agua (de 1 a 5) según su región. El indicador SAL se enciende cuando es necesario recargar.

¿Cómo ajustar el abrillantador?

El dosaje se ajusta presionando 3 veces el botón Inicio/Pausa después de apagar y volver a encender el aparato. El indicador ABRILLANTADOR parpadea: gire el selector de programa para elegir el nivel (0-4). Nivel bajo (1-2) si hay marcas, nivel alto (3-4) si hay gotas o manchas de cal.

¿Qué hacer si el lavavajillas no arranca?

Verifique que el enchufe esté bien conectado, que la puerta esté cerrada correctamente (empuje hasta el clic). Apague y vuelva a encender el aparato después de un minuto. Si el indicador de entrada de agua parpadea, abra el grifo y espere unos minutos.

¿Cómo limpiar los filtros?

Retire el filtro cilíndrico girando en sentido contrario a las agujas del reloj, luego saque el vaso filtrante y el filtro inoxidable. Límpielos con agua corriente y un cepillo no metálico. Nunca retire la protección de la bomba (pieza negra).

¿Qué hacer si la vajilla no está seca?

Asegúrese de haber seleccionado un programa con secado. Verifique el nivel de abrillantador (ajuste 3-4 recomendado). Los plásticos y sartenes antiadherentes retienen más agua; saque la vajilla rápidamente después de finalizar el ciclo.

¿Cómo cargar las cestas para un lavado óptimo?

Coloque la vajilla muy sucia en la cesta inferior (chorros más potentes). Los vasos y objetos frágiles en la cesta superior. Incline los platos y ensaladeras hacia abajo. No bloquee los brazos de lavado. Use la cesta para cubiertos para objetos pequeños.

¿Qué productos de lavado usar?

Use exclusivamente productos especiales para lavavajillas (polvo, líquido o tabletas). Para las tabletas, active la opción TABLETAS si está disponible. No use nunca detergente para lavar a mano. Respete las dosis indicadas en el embalaje.

¿Cómo mantener el lavavajillas?

Limpie el exterior con un paño húmedo no abrasivo. Deje la puerta entreabierta después del lavado para evitar olores. Limpie regularmente las juntas y los brazos de lavado. Controle el filtro de entrada de agua si la entrada es débil.

¿Qué hacer en caso de fuga de agua?

Cierre inmediatamente el grifo de agua y desconecte el aparato. Verifique que las conexiones de las mangueras estén apretadas. El lavavajillas está equipado con un dispositivo antifugas que corta la entrada de agua en caso de anomalía. Contacte a un técnico autorizado si la fuga persiste.

MANUAL DE USUARIO LSB7M116X EU & LSB 7M116 X EU HOTPOINT

Ficha del producto, 44

Precauciones y consejos, 45

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Instalación y asistencia, 46-47

Colocación y nivelación

Conexiones hidráulicas y eléctricas

Datos técnicos

Advertencias para el primer lavado

Asistencia

LSB 7M116

Descripción del aparato, 48

Vista del conjunto

Panel de mandos

Cargar los cestos, 49-50

Cesto inferior

Cesto de los cubiertos

Cesto superior

Regulación del cesto superior

Puesta en funcionamiento y uso, 51

Poner en funcionamiento el lavavajillas

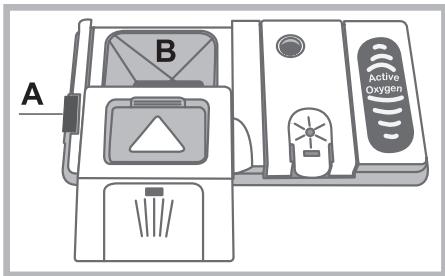

Cargar el detergente

Programas, 52

Tabla de programas

Regulación Ecodesign

Programas especiales y funciones, 53

Abrillantador y sal regeneradora, 54

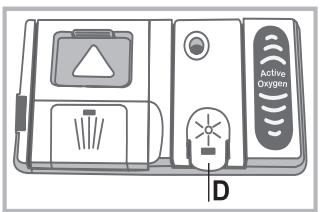

Cargar el abrillantador

Cargar la sal regeneradora

Mantenimiento y cuidados, 55

Interrumpir el agua y la corriente eléctrica

Limpiar el lavavajillas

Evitar los malos olores

Limpiar los rociadores

Limpieza del filtro de entrada de agua

Limpiar los filtros

Si se ausenta durante largos periodos

Anomalías y soluciones, 56

Ficha del producto
Marca	HOTPOINT ARISTON
Modelo	LSB 7M116
Capacidad nominal en número de cubiertos estándar (1)	14
Clase de eficiencia energetica sobre una escala de A+++ (bajo Consumo) a D (alto Consumo)	A+
Consumo energetico anual en kWh (2)	293.0
Consumo energetico del ciclo de lavado estándar en kWh	1.03
Consumo de potencia en el modo apagado en W	0.5
Consumo de potencia en el modo espera en W	5.0
Consumo de agua anual en litres (3)	3080.0
Clase de eficacia de secado sobre una escala de G (eficacia minima) a A (eficacia Tmaxima)	A
Duración del programa por ciclo de lavado estándar en horas	190'
Duración del modo espera en horas	10
Nivel de ruido en dB(A) re 1 pW	46
Modelo de encastre	Sí
NOTAS
1) La información contentida en la etiqueta y la ficha se refiere al ciclo estándar de lavado, este programa está disnado para lavarnormallye vajillas manchadas y es el programa más eficiente en términos de consumo combinado de agua y energia. El ciclo estándar de lavado se corresponde con el ciclo Eco.
2) Basado en 280 ciclos de lavado estándar con agua fría y consumo de modos de bajo consumo energetico. El consumo actualdepende de是如何 se utilise el aparato.
3) Basado en 280 ciclos de lavado estándar. El consumo actual de agua depende de是如何 se utilise el aparato.

Precauciones y consejos

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, el manual debe permanecer junto al aparato.

Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Este aparato ha sido proyectado para uso doméstico y para aplicaciones similares, por ejemplo:

• Áreas destinadas a cocina, para el personal en tiendas, oficinas y otros ambientes de trabajo; -cortijos;
• uso por parte de clientes en hoteles, moteles y otros ambientes de tipo residencial;
• alojamiento con desayuno.

Seguridad general

• Este electrodoméstico no puede ser utilizado por niños ni por personas con capacidades físicas, sensoriales o psíquicas reducidas, o carentes de la experiencia y los conocimientos necesarios para utilizarlo, salvo que lo hagan bajo la vigilancia o las instrucciones de una persona responsable de su seguridad.
• Es necesaria la vigilancia de un adulto para que los niños no jueguen con el electrodoméstico.
• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato debe ser utilizado para el lavado de vajilla de uso doméstico, solo por personas adultas y según las instrucciones contenidas en este manual.
• El aparato no se debe instalar al aire libre, ni siquiera si el lugar está protegido, porque es muy peligroso estarlo expuesto a la lluvia o a las tormentas.
• No tocar el lavavajillas con los pies descalzos.
• No desconectar la clavija de la toma de corriente tirando del cable sino sujetando la clavija.
• Es necesario cerrar el grifo de agua y desconectar la clavija de la toma de corriente antes de realizar operaciones de limpieza y mantenimiento.
• En caso de avería, no acceder nunca a los mecanismos internos para intentar su reparación.
• No apoyarse ni sentarse sobre la puerta abierta: el aparato podría voltearse.
• La puerta no debe dejarse abierta, ya que podrá causar tropiezos.
• Conservar el detergente y el abrillantador fuera del alcance de los niños.
• Los embalajes no son juguetes para los niños.

Eliminación

• Eliminación del material de embalaje: Respete las normas locales para que los embalajes puedan ser reutilizados.
• La norma europea 2012/19/UE sobre desechos de equipos eléctricos y electrónicos (DEEE) establece que los electrodomésticos no se deben eliminar junto con los desechos sólidos urbanos comunes. Los aparatos eliminados deben ser recogidos por separado para optimizar la tasa de recuperación y reciclado de los materiales que los componen e impedir que provoquen daños a la salud y al medio ambiente. El símbolo del cubo tachado se encuentra en todos los productos para recordar la obligación de recolección separada.

Para mayor información sobre la correcta eliminación de los electrodomésticos, los propietarios podrán dirigirse al servicio público encargado de la recolección o a los revendedores.

Ahorrar y respetar el medio ambiente: ahorrar agua y energía

• Poner en funcionamiento el lavavajillas solo con plena carga. A la espera de que la máquina esté llena, prevenir los malos olores con el ciclo Remojo (ver Programas).
• Seleccionar un programa adecuado al tipo de vajilla y al grado de suciedad consultando la Tabla de programas:
• Para la vajilla con suciedad normal, utilizar el programa Eco, que garantiza un bajo consumo energético y de agua.
• Si la energía es reducida, activar la opción Media carga* (ver Puesta en configuración y uso).
• Si el suministro de energía eléctrica prevé horarios de ahorro energético, realizar los lavados en los horarios con tarifa reducida. La opción Inicio diferido* (ver Puesta en función y uso) puede ayudar a organizar los lavados en ese sentido.

Detergentes sin fosfatos, sin cloro y con contenido de enzimas

• Se aconseja utilizar detergentes sin fosfatos y sin cloro, que son los más indicados para proteger el medio ambiente.
• Las enzimas ejercen una acción particularmente eficaz con temperaturas próximas a los 50 °C, por lo tanto, utilizando detergentes con enzimas se puede elegir lavados a bajas temperaturas y obtener los mismos resultados que si se realizaran a 65 °C.
• Para evitar derroches, dosificar el detergente correctamente, teniendo en cuenta las indicaciones del fabricante, la dureza del agua, el grado de suciedad y la cantidad de vajilla. Aunque sean biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza.

Instalación y Asistencia Técnica

En caso de traslado, mantener el aparato en posición vertical; si fuera necesario inclinarlo, hacerlo hacia la parte posterior.

Colocación y nivelación

1. Desembalar el aparato y comprobar que no haya sufrido daños durante el transporte. Si estuviera dañado, no conectarlo; llamar al revendedor.
2. Colocar el lavavajillas haciendo adherir los costados o la parte posterior a los muebles adyacentes o a la pared. El aparato se puede empotrar bajo una encimera continua (ver hoja de Montaje).
3. Emplazar el lavavajillas sobre un piso plano y rígido. Compensar las irregularidades desenroscando o enroscando las patas delanteras hasta que el aparato esté en posición horizontal. Una correcta nivelación asegura estabilidad y evita vibraciones, ruidos y desplazamientos.

Para regular la altura de la pata posterior, accionar el casquillo hexagonal rojo que se encuentra en la parte inferior frontal y central del lavavajillas, utilizando una llave de boca hexagonal con una abertura de 8 mm, girando en sentido horario para aumentar la altura y en sentido antihorario para disminuirla. (Ver la hoja de instrucciones para empotrado adjunta a la documentación.)

Conexiones hidráulicas y eléctricas

La adaptación de las redes eléctricas e hidráulicas para la instalación debe ser realizada sólo por personal especializado. El lavavajillas no se debe apoyar sobre los tubos ni sobre el cable de alimentación eléctrica. El aparato debe conectarse a la red de distribución de agua empleando tubos nuevos. No reutilizar los tubos viejos.

Los tubos de entrada y de descarga de agua y el cable de alimentación eléctrica se pueden orientar hacia la derecha o hacia la izquierda para permitir una mejor instalación.

Conexión del tubo de entrada de agua

• A una toma de agua fría: enroscar bien el tubo de carga a un grifo con boca roscada de 3/4 gas; antes de enroscarlo, dejar correr agua hasta que salga limpia para que las impurezas que pudiera contener no obstruyan el aparato.
• A una toma de agua caliente: en el caso de una instalación centralizada de radiadores, el lavavajillas se puede alimentar con agua caliente de la red, siempre que no supere una temperatura de 60 °C.

Enroscar el tubo al grifo de la misma forma descrita para la toma de agua fría.

Si la longitud del tubo de carga no es adecuada, dirigirse a una tienda especializada o a un centro de asistencia técnica autorizado (ver Asistencia). La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos técnicos (ver al lado).

Comprobar que en el tubo no haya pliegues ni estrangulaciones.

Conexión del tubo de descarga de agua

Conectar el tubo de descarga, sin plegarlo, a una tubería de descarga con un diámetro mínimo de 4 cm.

El tubo de descarga debe estar a una altura comprendida entre 40 y 80 cm del piso o de la superficie de apoyo del lavavajillas (A).

Antes de conectar el tubo de descarga del agua al sifón del lavabo, quitar el tapón de plástico (B).

Dispositivo de seguridad contra inundación

Para garantizar que no se produzcan inundaciones, el lavavajillas:

• posee un sistema que interrumpe la entrada de agua en el caso de anomalías o de pérdidas desde el interior. Algunos modelos poseen un dispositivo adicional de seguridad New Acqua Stop, que los protege contra inundaciones aún en caso de rotura del tubo de alimentación.

ATENCIÓN: ¡TENSIÓN PELIGROSA!

En ningún caso se debe cortar el tubo de carga de agua porque contiene partes bajo tensión.

Conexión eléctrica

Antes de introducir la clavija en la toma de corriente, comprobar que:

• la toma posea conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la contrapuerta (ver Descripción del lavavajillas);
• la tensión de alimentación esté dentro de los valores indicados en la placa de características ubicada en la contrapuerta;
• la toma sea compatible con la clavija del aparato. Si no es así, solicitar la sustitución a un técnico autorizado (ver Asistencia), no utilizar prolongadores ni enchufes múltiples.

Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles.

El cable no se debe plegar ni comprimir.

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por su Servicio de Asistencia Técnica a fin de prevenir riesgos. (Ver Asistencia).

• Presente sólo en algunos modelos.

Cinta anticondensación*

Después de haber empotrado el lavavajillas, abra la puerta y pegue la cinta adhesiva transparente bajo la superficie de madera para protegerla de una posible condensación.

Advertencias para el primer lavado

Después de la instalación, quite los tapones colocados en los cestos y los elementos elásticos de bloqueo del cesto superior (si existen).

Inmediatamente antes del primer lavado, llene completamente de agua el depósito de sal y agregue aproximadamente 1 kg de sal (ver el capítulo Abrillantador y sal regeneradora): es normal que el agua se derrame. Seleccione el grado de dureza del agua (ver el capítulo Abrillantador y sal regeneradora). - Después de la carga de sal, la luz indicadora de FALTA DE SAL* se apaga.

Cuando no se llena el contenedor de sal, se puede dañar el ablandador de agua y el elemento que produce calor.

Datas tíncinos
Dimensiones	ancho: 59,5 cm altura: 82 cm profundidad: 57 cm
Capacidad	14 cubiertos estándar
Presión del agua de alimentación	0,05 ÷ 1MPa (0,5 ÷ 10 bar) 7,25 – 145 psi
Tensión de alimentación	Ver la placá de característica
Potencia total absorbida	Ver la placá de característica
Fusible	Ver la placá de característica
CE	Este aparato es conforme a las siguientes Directivas de la Comunidad: -2006/95/EC (Bajo Voltaje) -2004/108/EC (Compatible Electromagnética) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) -97/17/EC (Etiquetado) -2012/19/EU (DEEE)

La máquina dispone de señales sonoras/tonos (según el modelo de lavavajillas) que indican la presión del mando: encendido, fin de ciclo, etc.

Los símbolos/testigos/indicadores luminosos presentes en el panel de control/display, pueden variar de color, parpadear o tener luz fija (según el modelo de lavavajillas).

En el display aparece información sobre el tipo de ciclo programado, la fase de lavado/secado, el tiempo residual, la temperatura, etc.

Asistencia Técnica

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).
• Vuelva a poner en funcionamiento el programa para controlar si el inconveniente ha sido resuelto.
• Si no es así, llame al Servicio de Asistencia Técnica Autorizado.

No llame nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;
• el modelo de la máquina (Mod.);
• y el número de serie (S/N).

Esta información se incluye en la placa de características ubicada en el aparato (ver Descripción del aparato).

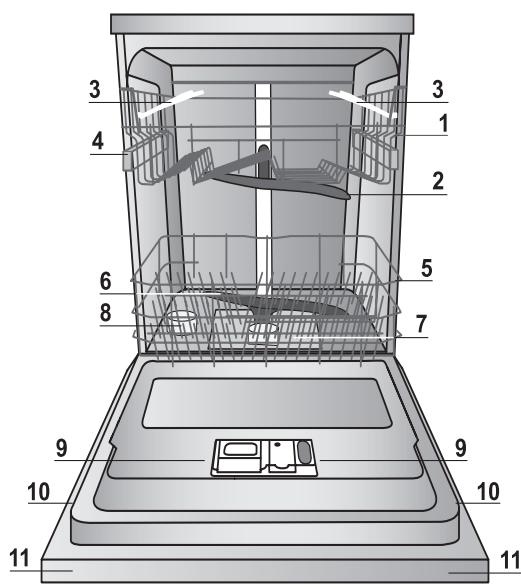

Vista de Conjunto

1. Cesto superior
2. Rociador superior
3. Cestos adicionales
4. Regulación de la altura del cesto superior
5. Cesto inferior
6. Rociador inferior
7. Filtro de lavado
8. Depósito de sal
9. Cubeta de detergente, depósito de abrillantador y dispositivo de Active Oxygen*
10. Placa de características
11. Panel de mandos***

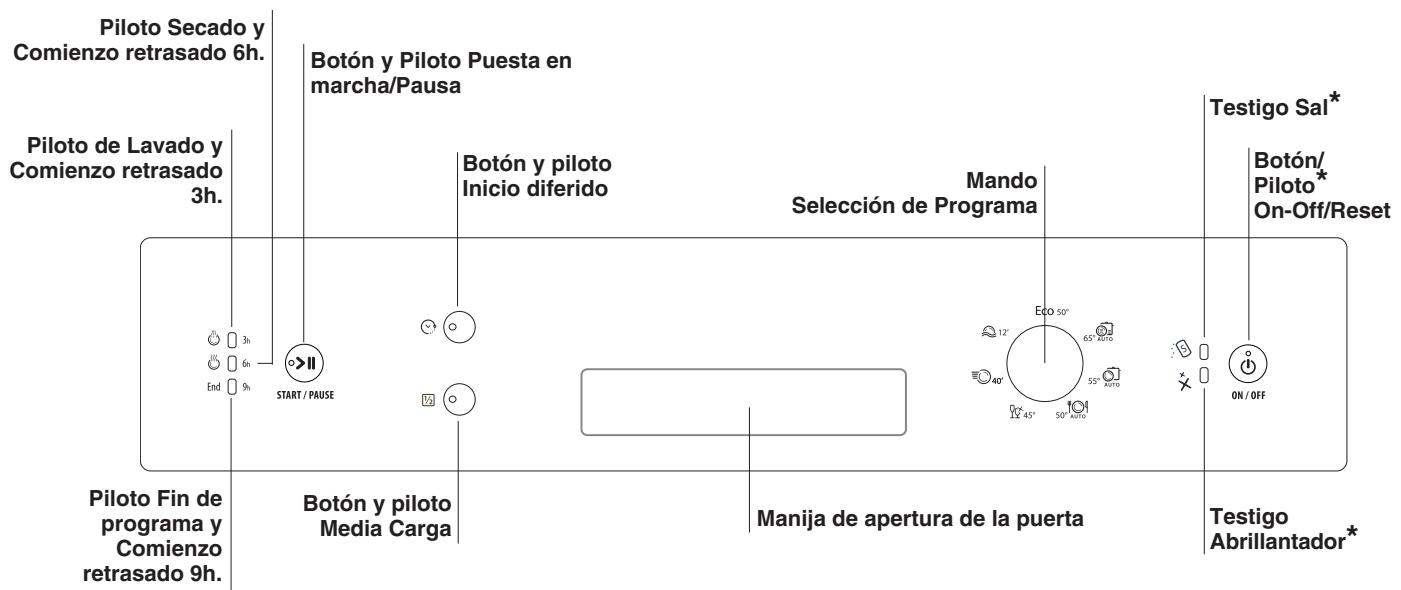

Panel de mandos

Sugerencias

Antes de cargar los cestos, eliminar de la vajilla los residuos de alimentos y vaciar los vasos y las copas. No es necesario aclarar la vajilla con agua corriente.

Disponer la vajilla de forma que quede firme y no se vuelque. Los recipientes deben colocarse con la abertura hacia abajo y las partes cóncavas o convexas en posición oblicua, para permitir que el agua alcance todas las superficies y fluya.

Asegurar de que las tapas, las asas, las sartenes y las bandejas no impidan la rotación de los rociadores. Colocar los objetos pequeños en el cesto de los cubiertos.

La vajilla de plástico y las sartenes antiadherentes tienden a retener las gotas de agua, por lo que quedarán menos secas que las vajillas de cerámica o acero.

Es conveniente colocar los objetos livianos (por ejemplo, los recipientes de plástico) en el cesto superior, de modo que no puedan moverse.

Una vez terminada la energía, comprobar que los rociadores giren libremente.

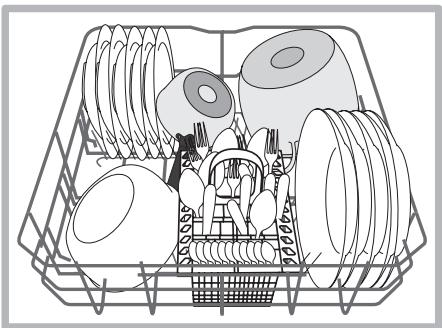

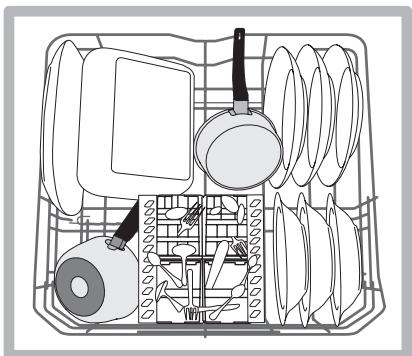

Cesto inferior

El cesto inferior puede contener ollas, tapas, platos, ensaladeras, cubiertos, etc. Los platos y las tapas grandes se deben colocar preferentemente a los costados.

Se recomienda poner la vajilla muy sucia en el cesto inferior, donde los chorros de agua son más enérgicos y permiten tener mejores prestaciones de lavado.

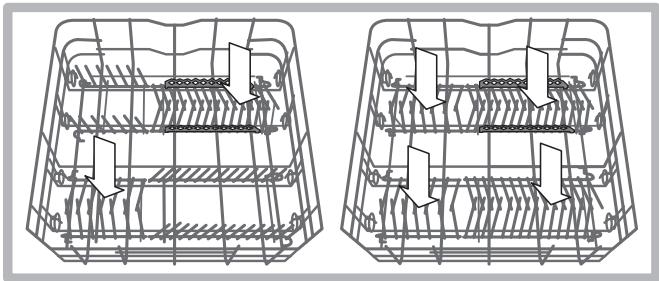

Algunos modelos de lavavajillas tienen sectores reclinables*, que se pueden usar en posición vertical, para colocar platos, u horizontal, para colocar ollas y ensaladeras.

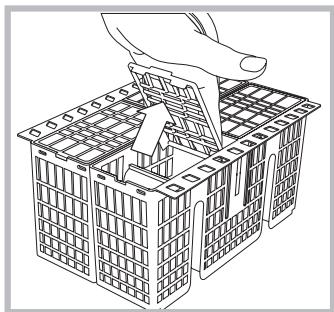

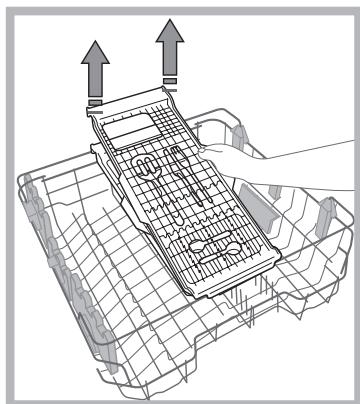

Cesto de los cubiertos

El cesto de los cubiertos tiene rejillas superiores para poder la disposición. El cesto se debe colocar solo en la parte delantera del cesto inferior.

Los cuchillos y los utensilios con puntas cortantes se deben colocar con las puntas hacia abajo o en los cestos adicionales del cesto superior en posición horizontal.

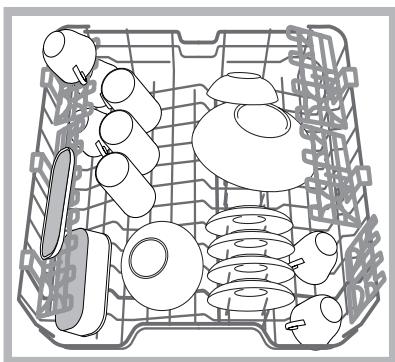

Cesto superior

Cargar la vajilla delicada y liviana: vasos, tazas, platitos, ensaladeras bajas.

Algunos modelos de lavavajillas tienen sectores reclinables*, realizables en posición vertical para colocar platitos de té o de postre, o en posición horizontal para colocar escudillas y recipientes.

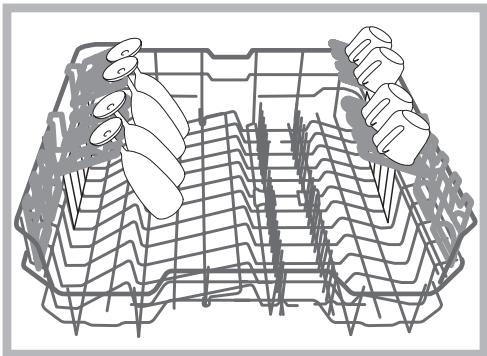

Cestos adicionales de posición variable

Los cestos adicionales laterales se pueden colocar a tres alturas diferentes para optimizar la disposición de la vajilla en el cesto. Las copas se pueden colocar de forma estable en los cestos adicionales, introduciendo el pie en las ranuras correspondientes.

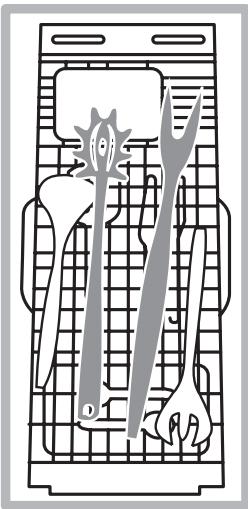

Bandeja para cubiertos*

Algunos modelos de lavavajillas poseen una bandeja deslizable que se puede usar para contener cubiertos para servir o tazas de pequeñas dimensiones. Para las mejores prestaciones de lavado, evite cargar vajilla voluminosa debajo de la bandeja.

La bandeja para cubiertos se puede extraer. (ver la figura)

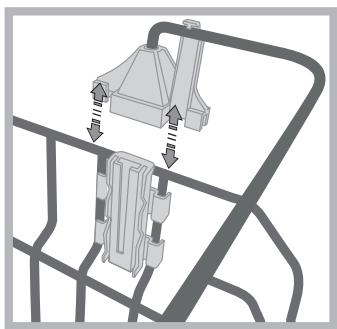

Antes de cargar la bandeja, controle que los soportes estén bien enganchados en el cesto superior. (ver la figura)

• Presente sólo en algunos modelos.

El cesto superior es de altura regulable según las necesidades; la posición más alta facilita la disposición de vajillas voluminosas en el cesto inferior; la posición más baja permite aprovechar los espacios de los cestos adicionales y los sectores reclinables creando más espacio hacia arriba.

Regular la altura del cesto superior

Para poder la colocación de la vajilla, el cesto superior se puede ubicar en posición alta o baja.

Es preferible regular la altura del cesto superior con el cesto vacío.

No levantar ni bajar el cesto de un solo tirón.

Si el cesto tiene Lift-Up* (ver la figura), sujetarlo por los costados y levantarlo. Para volver a la posición inferior, pulsar las palancas (A) a los costados del cesto y, a continuación, bajarlo.

Vajillas no aptas para el lavado en lavavajillas

• Cubiertos y vajillas de madera.
• Vasos decorados delicados, vajillas artesanales y antigüedades. Las decoraciones no son resistentes.
• Partes en material sintético no resistentes a la alta temperatura. Vajilla de cobre o estaño.
• Vajilla sucia de ceniza, cera, grasa lubricante o tinta. Las decoraciones sobre vidrio, aluminio y plata durante el lavado pueden cambiar de color o descolorarse. Ciertos tipos de vidrio (por ejemplo, los objetos de cristal) después de muchos lavados pueden perder brillo.

Daños al vidrio y a la vajilla

Causas:

• Tipo de vidrio y procedimiento de producción del vidrio.
• Composición química del detergente.
• Temperatura del agua del programa de aclarado.

Consejo:

• Utilizar solo vasos y porcelana cuya resistencia al lavado en lavavajillas está garantizada por el fabricante. Utilizar detergente delicado para vajilla.
• Sacar los vasos y los cubiertos del lavavajillas lo más pronto posible al finalizar el programa.

Poner en funcionamiento el lavavajillas

1. Abrir el grifo de agua.
2. Presione el botón ENCENDIDO-APAGADO:
3. Abra la puerta y dosifique el detergente.
4. Cargar los cestos (ver Cargar los cestos) y cerrar la puerta.
5. Seleccionar el programa girando el mando SELECTIÓN DE PROGRAMA en sentido horario: hacer coincidir la marca del selector con el número o el símbolo del programa. El testigo de la tecla INICIO/PAUSA se iluminará.
6. Seleccionar las opciones de lavado* (ver programas especiales y opciones).
7. Pulsar la tecla Inicio/Pausa: una señal sonora y el encendido del testigo correspondiente al lavado indica el comienzo del programa.
8. Al final, algunas señales sonoras indicarán la finalización del programa y se iluminará el piloto END. Apagar el aparato pulsando la tecla ON-OFF, cerrar el grifo de agua y desconectar la clavija de la toma de corriente.
9. Esperar unas horas antes de sacar la vajilla, para evitar quemarse. Descargue los cestos comenzando por el inferior.

A - Para disminuir el consumo de energía eléctrica, en algunos casos en que NO se usa, la máquina se apaga automáticamente.

Modificar un programa en curso:

Si no se ha seleccionado el programa deseado, es posible cambiarlo, siempre que esté recién empezado: una vez comenzado el lavado, para cambiar el ciclo de lavado, apagar la máquina pulsando ON/OFF/Reset; volver a encenderla y seleccionar nuevamente el programa y las opciones deseadas.

Agregar vajilla

Presione el botón Puesta en funcionamiento/Pausa, (la luz del botón centellea). Abra la puerta teniendo cuidado con el escape de vapor e introduzca la vajilla. Presione el botón Inicio/Pausa (luz fija): el ciclo se reanuda.

Presionando el botón Puesta en funcionamiento/Pausa para poner la máquina en pausa, se interrumpe tanto el programa como el Inicio Retrasado, si se había activado. En esta fase no es posible cambiar el programa.

Interrupciones accidentales

Si durante el lavado se abre la puerta o se produce una interrupción de corriente, el programa se interrumpe. Cuando se cierra la puerta o vuelve la corriente, el programa se reanuda a partir del punto en el que se había interrumpido.

Cargar el detergente

Los buenos resultados del lavado dependen de la correcta dosificación del detergente; en caso de exceso, no se lava más eficazmente y se contamina el medio ambiente.

Según el grado de suciedad, la dosis se puede adaptar en cada caso con un detergente en polvo o líquido.

En general, para la suciedad normal hay que utilizar unos 35 g (detergente en polvo) o 35 ml (detergente líquido). Si se emplean pastillas, es suficiente una.

Si la vajilla está poco sucia o ha sido aclarada anteriormente bajo el agua, reducir la dosis de detergente.

Para asegurar un buen lavado, seguir las instrucciones del envase del detergente.

En caso de dudas, dirigirse al servicio de asesoramiento del fabricante del detergente.

Para abrir el depósito de detergente, accionar el dispositivo de apertura “A”.

Introducir el detergente solo en la cubeta "B" seca. El detergente para el prelavado se debe poner directamente en la cubeta.

1. Dosificar el detergente consultando la Tabla de los programas para introducir la cantidad correcta. En la cubeta B hay una marca que indica la cantidad máxima de detergente líquido o en polvo que se puede introducir para cada ciclo.
2. Eliminar los residuos de detergente de los bordes de la cubeta y cerrar la tapa hasta el enganche.
3. Cerrar la tapa del depósito de detergente empujando hacia arriba hasta que el dispositivo de cierre quede enganchado. El depósito de detergente se abre automáticamente en el momento oportuno según el programa. Si se utilizan detergentes combinados, se recomienda la opción TABS, que adecua el programa para lograr el mejor resultado de lavado y secado posible.

Utilizar solo detergente para lavavajillas.

Un uso excesivo de detergente puede dejar residuos de espuma al finalizar el ciclo.

El uso de las pastillas se aconseja solo en los modelos que poseen la opción PASTILLAS MULTIFUNCIÓN.

Las mejores prestaciones de lavado y secado se obtienen con el uso de detergente en polvo, abrillantador líquido y sal.

Los datos de los programas se obtienen en condiciones de laboratorio como la Norma Europea EN 50242. La duración y los datos de los programas pueden variar según las distintas condiciones de uso.

El número y el tipo de programas y opciones varían según el modelo de lavavajillas.

Indicaciones para la selección de programas y dosis de detergente	Programa	Programas que incluyen secado	Opciones	La duración de los programas es puramente indicativa
Lavado ecologico de bajo consumo energetico, adequado para vajilla y ollas. 29 g/ml + 6 g/ml** - 1 Tab	Eco 50°*	Sí	Inicio diferido – Media carga	3:10'
Vajilla y ollas muy sucias (no usar para vajilla delicada). 35 g/ml - 1 Tab	AUTO Auto Intensivo	Sí	Inicio diferido – Media carga	2:30'
Vajilla y ollasnormallye sucias. Programa estándar diario. 29 g/ml + 6 g/ml** - 1 Tab	AUTO Auto Normal	Sí	Inicio diferido – Media carga	2:00'
Vajilla con lajecidad diaria encantidad limitada. (4 cubiertos + 1 olla + 1 sartén). 25 g/ml - 1 Tab	40% Auto Rápido	No	Inicio diferido – Media carga	1:00'
Ciclo econólico y rápido para vajilla delicada más sensible a las altas temperatas, inmediamente despues del uso. (copas en el cesto superior + platos delicados en el cesto inferior) 35 g/ml - 1 Tab	Delicado	Sí	Inicio diferido – Media carga	1:40'
Ciclo econólico y rápido para vajilla poco suecia, inmediamente despues del uso. (2 platos + 2 vasos + 4 cubiertos + 1 olla + 1 sarténquiresa) 25 g/ml - 1 Tab	Express 40'	No	Inicio diferido	0:40'
Lavado preliminar a laespera de completar la carga en la comida sucesiva. Sin detergente	Remoyo	No	Inicio diferido – Media carga	0:12'

** Cantidad de detergente del prelavado.

REGULACIÓN ECODESIGN

El ciclo de lavado ECO es el programa estándar al que se refieren los datos de la etiqueta energética; este ciclo es adecuado para lavar vajillas con suciedad normal y es el programa más efectivo en términos de consumo de energía y agua para este tipo de vajilla. Para consumir menos, utilizar el lavavajillas a plena carga.

Consumos en modo stand-by: Consumo en modo left-on: 5 W - consumo en modo off: 0,5 W

Tabla de consumo de los principales ciclos

	Condicaciones estándar*			Condicaciones usuario**
	Consumo de energia (kWh/ciclo)	Consumo de agua (l/ciclo)	Duración (min/ciclo)	Consumo de energia (KWh/ciclo)	Consumo de agua (l/ciclo)	Duración (min/ciclo)
INTENSIVO	1,50	15	150	1,30	14	135
NORMAL	1,20	15	120	1,05	14	110

*Los datos del programa son valores de mediciones de laboratorio obtenidos según la norma europea EN 50242. ** Los datos se obtienen realizando mediciones en las condiciones de uso y energía de vajillas del usuario.

Programas especiales y opciones

Notas:

Las prestaciones de los programas "Rápido" y "Express 40" se obtienen preferiblemente respetando la cantidad de cubiertos indicada.

Para consumir menos, utilizar el lavavajillas a plena carga.

Nota para los laboratorios de pruebas: para obtener información detallada sobre las condiciones de la prueba comparativa EN, escribe a la siguiente dirección: [e-mail]

Opciones de lavado*

Las OPCIONES pueden ser elegidas, modificadas o anuladas solo después de haber elegido el programa de lavado y antes de haber presionado el botón Puesta en funcionamiento/pausa.

Puede seleccionarse solo las opciones compatibles con el tipo de programa elegido. Si una opción no es compatible con el programa seleccionado (ver la tabla de programas), el símbolo correspondiente parpadeará rápidamente 3 veces.

Si se selecciona una opción incompatible con otra ya elegida, esta parpadea 3 veces y se apaga, mientras que permanece encendida la última selección realizada.

Para deseleccionar una opción erróneamente elegida, pulsar de nuevo la tecla correspondiente.

Inicio diferido

Es posible postergar 3, 6 o 9 horas el comienzo del programa:

1: Después de seleccionar el programa de lavado y demás opciones, presione el botón COMIENZO RETRASADO: el piloto se iluminará. 2: Seleccione la forma de comenzar deseable presionando varias veces el botón del Comienzo retrasado, los pilotos del lavado (3 horas), secado (6 horas) y fin (9 horas) se iluminarán sucesivamente. Si se presiona nuevamente el botón Comienzo Retrasado, se deseleccionará la opción y el piloto se apagará. 3. Una vez realizada la selección, al pulsar Inicio/Pausa, comienza la cuenta regresiva y el testigo del inicio seleccionado parpadea; la tecla Inicio/Pausa deja de parpadear (luz fija). 3. Una vez cumplido el tiempo, el testigo de INICIO DIFERIDO se apagará y comenzará el programa.

No es posible seleccionar el Comienzo Retrasado cuando el ciclo ha comenzado.

Media carga

Si la vajilla es poca, se puede usar la media carga, que permite ahorrar agua, energía y detergente. Seleccionar el programa y pulsar la tecla MEDIA CARGA; el testigo se enciende.

Al volver a pulsar MEDIA CARGA, la opción se desactiva.

Recordar reducir a la mitad la cantidad de detergente.

Es preferible utilizar detergente en polvo.

Abrillantador y sal regeneradora

Utilizar solo productos específicos para lavavajillas. No usar sal de comida o industrial ni detergentes para lavar a mano.

Seguir las indicaciones del envase.

Si se utiliza un producto multifunción, no es necesario agregar abrillantador, pero se aconseja añadir sal, especialmente si el agua es dura o muy dura. (Seguir las indicaciones del envase.) Si no se agrega ni sal ni abrillantador, es normal que los testigos FALTA SAL y FALTA ABRILLANTADOR permanezcan encendidos.

Cargar el abrillantador

El abrillantador facilita el secado de la vajilla haciendo deslizar el agua por la superficie para que no se produzcan estrías o manchas. El depósito del abrillantador se debe llenar:

• cuando en el panel se enciende el testigo FALTA ABRILLANTADOR* aún hay abrillantador para 1-2 ciclos;

1. Abrir el depósito "D" pulsando y levantando la lengüeta de la tapa;
2. Introducir el abrillantador con precaución hasta alcanzar la marca del nivel máximo, sin que desborde. Si esto sucede, limpiar rápidamente con un paño seco.
3. Cerrar la tapa hasta el encastre.

No verter NUNCA el abrillantador directamente en el interior de la cuba.

Regular la dosis de abrillantador

Si no se obtiene un buen resultado de secado, es posible regular la dosis de abrillantador. Encender y apagar el lavavajillas pulsando la tecla ON/OFF. Pulsar la tecla Inicio/

Pausa 3 veces. Encender con el botón ON/OFF, el piloto del abrillantador parpadea una cierta cantidad de veces según el nivel seleccionado (regulado en el nivel de fábrica). Regular el nivel de suministro del abrillantador mediante el mando SELECCIÓN DE PROGRAMA.

Pulsar la tecla ON/OFF para que quede programado el valor seleccionado.

El nivel de abrillantador se puede ajustar en CERO (ECO); en este caso, no hay suministro de abrillantador y el testigo de falta de abrillantador no se enciende cuando el mismo se agote.

Es posible ajustar hasta un máximo de 4 niveles según el modelo de lavavajillas.

• Si en la vajilla quedan estrías, seleccionar los números más bajos (1-2).
• Si en la vajilla quedan gotas de agua o manchas de cal, seleccionar los números más altos (3-4).

Selección de la dureza del agua

Cada lavavajillas está dotado de un ablandador de agua que, utilizando sal regeneradora para lavavajillas, suministra agua sin cal para lavar la vajilla.

Este lavavajillas admite una regulación para reducir la contaminación y optimizar las prestaciones del lavado en función

de la dureza del agua. El grado de dureza del agua se puede averiguar en la Empresa de suministro de agua potable.

Encender y apagar el lavavajillas pulsando la tecla ON/OFF. Mantener pulsada la tecla Inicio/Pausa hasta oír la señal acústica*. Encender el lavavajillas con la tecla ON/OFF, el piloto de la sal parpadea una cantidad de veces según el nivel seleccionado (el suavizador está regulado en el nivel medio).

Regular el nivel de la dureza del agua mediante el mando SELECCIÓN DE PROGRAMA, (1-2-3-4-5 * ver la tabla de dureza del agua) hasta un máximo de 5 niveles.

Pulsar la tecla ON/OFF para que quede programado el valor seleccionado.

Aunque se utilicen pastillas multifunción, hay que llenar el depósito de sal.

Tabla de Durezas del Agua				Autonomía media** del depóstito de sal
nivel	°dH	°fH	mmol/l	meses
1	0 - 6	0 - 10	0 - 1	7 meses
2	6 - 11	11 - 20	1,1 - 2	5Meses
3	12 - 17	21 - 30	2,1 - 3	3meses
4	17 - 34	31 - 60	3,1 - 6	2meses
5*	34 - 50	61 - 90	6,1 - 9	2/3semanas
De 0°f a 10°f se aconseja no utilizesal Sal. *ajustando el valor en 5, la duración possible prolongarse. ** con 1 ciclo de lavado por día

(°dH = dureza en grados alemanes - °fH = dureza en grados franceses - mmol/l = milimol/litro)

Cargar la sal regeneradora

Para obtener buenos resultados en el lavado, es indispensable comprobar que el depósito de sal nunca está vacío.

La sal regeneradora elimina la cal del agua evitando que se deposite sobre la vajilla.

El depósito de sal está ubicado en la parte inferior del lavavajillas (ver Descripción) y se debe llenar:

• cuando el flotador verde* no se ve al observar el tapón de la sal;
• cuando en el panel se enciende el testigo FALTA SAL*
• Extraer el cesto inferior y desenroscar el tapón del depósito en sentido antihorario.

1. Sólo para el primer uso: llenar el depósito de agua hasta el borde.
2. Poner el embudo* (ver la figura) y llenar el depósito de sal hasta el borde (aprox. 1 kg); es normal que desborde un poco de agua.
3. Sacar el embudo*, eliminar los residuos

de sal de la boca de entrada; enjuagar el tapón bajo el agua corriente antes de enroscarlo, poniéndolo cabeza abajo y hacerle fluir el agua por las cuatro ranuras dispuestas en forma de estrella en la parte inferior del tapón. (tapón con flotador verde)

Es aconsejable realizar esta operación cada vez que se carga la sal.

Cerrar bien con el tapón para evitar que en el depósito entre detergente durante el lavado (podría dañarse irremediablemente el ablandador).

Cuando sea necesario, cargar sal antes de un ciclo de lavado para eliminar la solución salina desbordada del depósito de sal. * Presente sólo en algunos modelos.

Interrumpir el agua y la corriente eléctrica

• Cerrar el grifo de agua después de cada lavado para prevenir el riesgo de pérdidas.
• Desconectar la clavija de la toma de corriente para la limpieza y los problemas de mantenimiento.

Limpiar el lavavajillas

• La superficie externa y el panel de control se pueden limpiar con un paño no abrasivo humedecido con agua. No utilices disolventes ni productos abrasivos.
• Las manchas de la cuba interna se pueden eliminar con un paño empapado en agua y un poco de vinagre.

Evitar los malos olores

• Deje siempre entreabierta la puerta para evitar el estancamiento de humedad.
• Limpiar regularmente las juntas perimétricas de la puerta y de las cubetas de detergente con una esponja húmeda. De este modo se evitarán estancamientos de comida que son los principales responsables del mal olor.

Limpiar los rociadores

Puede suceder que algunos residuos de comida se adhieran a los brazos rociadores y obstruyan los orificios por los que debe salir el agua: cada tanto es importante controlarlos y limpiarlos con un cepillo no metálico.

Ambos rociadores son desmontables.

Para desmontar el rociador superior, es necesario desenroscar en sentido antihorario la virola de plástico. El rociador superior se vuelve a montar con la parte que tiene el mayor número de orificios dirigida hacia arriba.

El rociador inferior se desmonta haciendo presión sobre las lengüetas ubicadas a los costados y tirándolo hacia arriba.

Limpieza del filtro de entrada de agua*

Si los tubos de agua están inactivos desde hace mucho tiempo, antes de realizar la conexión, dejar correr el agua para verificar que sea limpia y que no contenga impurezas. Sin esta precaución, existe el riesgo de que el lugar por donde entra el agua se atasque y el lavavajillas se dañe.

Periódicamente limpie el filtro de entrada de agua colocado a la salida del grifo.

• Cerrar el grifo del agua.
• Desenroscar el extremo del tubo de entrada, quitar el filtro y limpiarlo delicadamente bajo un chorro de agua corriente.
• Introducir nuevamente el filtro y enroscar el tubo.

Limpiar los filtros

El grupo filtrante está formado por tres filtros que eliminan del agua de lavado los residuos de alimentos y la vuelven a poner en circulación: para obtener buenos resultados en el lavado, es necesario limpiarlos.

Limpie los filtros regularmente.

El lavavajillas no se debe utilizar sin filtros o con el filtro desenganchado. - Después de algunos lavados, controlar el grupo filtrante y si es necesario limpiarlo con cuidado bajo el agua corriente y con la ayuda de un cepillo no metálico, respetando las siguientes instrucciones:

1. Girar en sentido antihorario el filtro cilíndrico y extraerlo (fig. 1).
2. Extraer el cartucho del filtro B ejerciendo una leve presión sobre las aletas laterales (fig. 2);
3. Extraer el plato del filtro de acero inoxidable A. (fig. 3).
4. Inspeccionar el sumidero y eliminar los residuos de comida. NO QUITAR NUNCA la protección de la bomba de lavado (detalle de color negro) (fig. 4).

Después de la limpieza de los filtros, volver a montar el equipo filtrante y colocarlo correctamente en su lugar. Esto es fundamental para el buen funcionamiento del lavavajillas.

Si se ausenta durante largos periodos

• Desconectar las conexiones eléctricas y cerrar el grifo del agua.
• Dejar la puerta entreabierta.
• Al regresar, hacer un lavado con el lavavajillas vacío.
• Presente sólo en algunos modelos.

Anomalías y soluciones

ES

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica, controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:	Posibles causas / Soluciones:
El lavavajillas no arranca o no responde a los mandos.	· Apagar laquina con la tecla ON/OFF, volver a encenderla cuando de un minuto aproximadamente y elegir el programa. · La clavija no está bien introducida en la toma de corriente. · La puerta del lavavajillas no está bien cerrada.
La puerta no se cierra.	· Se disparó la cerradura; empuje energeticamente la puerta hasta eschuchar el característico sonido (clack).
El lavavajillas no descarga agua.	· El programa aun no ha terminado. · El tubo de descarga de agua estáPEGado (ver Instalación). · La descarga del lavabo está obstruida. · El filtro está obstruido con residuos de comida.
El lavavajillas hace ruido.	· Los elementos de la vajilla se golpean entre s/o contra los rociadores. · Demasiada espuma: el detergente no está dosificado adequadamante o no es adecuado para lavar en lavavajillas. (ver Puesta en functionamento y uso).
En la vajilla y en los vasos queden depósitos calcáreos o una pátina blanquecina.	· Falta sal regeneradora o su regulación no es la adecuada para la dureza del agua (ver Abrillantador y sal). · El tapón del depósito de sal no está bien cerrado. · Elibrillantador se ha terminado o la dosificación es insufiente.
En la vajilla y en los vasos queden estriadas o matices azulados.	· La dosis deibrillantador es excessiva.
La vajilla no quede bien seca.	· Se ha selecciónado un programa sin secado. · Elibrillantador se ha terminado o la dosis es insufidente (ver Abrillantador y sal). · La regulación delibrillantador no es la adecuada. · La vajilla es de material antiadherente o de plástico.
La vajilla no quede limpia.	· Los cestos están demasiado cargados (ver Cargar los cestos). · La vajilla no está bien distribuida. · Los rociadores no giran libremente. · El programa de lavado no es suficientemente energeo (ver Programas). · Demasiada espuma: el detergente no está dosificado adequadamante o no es adecuado para lavar en lavavajillas. (ver Puesta en functionamento y uso). · Eltapón delibrillantador no se ha cerrado correctamente. · El filtró está sucio u obstruido (ver Mantenimiento y;cuidados). · Falta sal regeneradora (ver Abrillantador y sal).
El lavavajillas no cargo agua - Alarma por grifo cerrado. se escuchan señas sonoras* y parpadea=rápidalemente el piloto del lavado. se escuchan señas sonoras* y parpadean rápidalemente los pilotos de Secado y Fin).	· Falta agua en la red hídrica. · El tubo de cargo de agua estáPEGado (ver Instalación). · Abra el grifo y el aparato comenza a functionar en poco minutes. · El aparato se ha bloqueado porque no se ha intervenido al producirse la senal acústica*. · Apagar laquina pulsando la tecla ON/OFF, partir el grifo y después de uno segundosvoltar a encenderla pulsando la mesma tecla. Volver a programar laquina y ponerla en functionamento.

• Presente sólo en algunos modelos.
