MANUAL DE USUARIO P770 RYOBI

PARA MÁS INFORMACIÓN

WWW.RYOBITOOLS.MX

CENTROS DE SERVICIO

01-800-843-1111

INCLUYE: Aspiradora en seco o húmedo, conjunto del flotador, manguera flexible, filtro, varillas de extensión, boquilla ancha, boquilla rinconera, manual del operador

ÍNDICE DE CONTENIDO

**********************************************************************

■ Importantes instrucciones de seguridad....2-3
■ Símbolos.....4
■ Armado....5
■ Funcionamiento....5-6
■ Mantenimiento....6-7
■ Ilustraciones....8-10
■ Pedidos de piezas y servicio.....Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.

GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES

Al utilizar un aparato eléctrico, deben seguirse ciertas precauciones básicas, como las siguientes:

¡ADVERTENCIA!

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES. El incumplimiento de las instrucciones señaladas abajo puede causar descargas eléctricas, incendios y lesiones serias.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE APARATO

ADVERTENCIA:

Para reducir el riesgo de una descarga eléctrica NO exponga la unidad a la lluvia. Guárdela en el interior.

Vístase de manera apropiada. No use ropas holgadas ni joyas. Recójase el cabello si está largo. Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo o la ropa alejados de las aberturas y las piezas móviles. Las ropas holgadas, las joyas y el cabello largo pueden engancharse en las piezas internas móviles.
No estire el cuerpo para alcanzar mayor distancia. Mantenga una postura firme y buen equilibrio en todo momento. La postura firme y el buen equilibrio permiten un mejor control de la aspiradora de mano en situaciones inesperadas. No utilice la unidad al estar en una escalera o en un soporte inestable.
■ Use equipo de seguridad. Se debe usar mascarilla contra el polvo en las condiciones que así lo requieran.
No permita que ningún niño utilice o juegue con la producto como si fuera un juguete. Debe tenerse extrema precaución cuando se use al lado de o cerca de niños.
■ Utilice esta producto SOLAMENTE para los fines especificados en este manual. Solamente utilice accesorios recomendados en este manual.
■ Si el producto no está funcionando adecuadamente, se dejó caer, se daño, se dejó a la intemperie, o se dejó caer dentro del agua, regrésela al centro de servicio más cercano.
■ No manipule la clavija del cargador o el producto con las manos mojadas.
■ No ponga ningún objeto en las aberturas de ventilación. No use la unidad con ninguna abertura bloqueada. Mantenga las aberturas libres de polvo, pelusa, pelo y cualquier cosa que pueda reducir el flujo de aire.
■ NUNCA aspire materiales con brasas calientes, colillas de cigarrillos, fósforos, cenizas candentes o humeantes, etc.
■ NO utilice la unidad para recoger líquidos inflamables o combustibles, como la gasolina, ni la utilice en lugares donde pueda haber presentes dichos líquidos.

■ No use para aspirar en seco sin el filtro colocado.
■ Tenga cuidado extremo al utilizar la unidad en escaleras.
■ No incinere este aparato, incluso si está dañado seriamente. Pueden estallar y quedar envueltas en fuego las baterías.
■ El producto no tiene que estar enchufada en una toma de corriente, para estar siempre en condiciones de funcionamiento. Esté consciente de los posibles peligros cuando esté usando el producto o cuando esté cambiando los accesorios de la misma.
- Cuando no esté usándose la aspiradora y antes de dársele servicio debe retirarse la batería.
■ Cargue las baterías solamente con el cargador indicado. Para utilizar con paquetes de baterías de iones de litio de 18 V, consulte el folleto de la herramienta/aparato/paquete de baterías/cargador complementario 987000-432. No utilice el cargador en el exterior.
Sólo cargue el paquete de baterías con el cargador especificado por el fabricante. Un cargador adecuado para un tipo paquete de baterías puede significar un riesgo de incendio si se emplea con un paquete de baterías diferente.
Utilice las herramientas eléctricas sólo con los paquetes de baterías específicamente indicados. El empleo de paquetes de baterías diferentes puede presentar un riesgo de incendio.
- Cuando no esté usando el paquete de baterías, manténgala alejado de todo objeto metálico como: clips, monedas, llaves, clavos, tornillos y otros objetos metálicos pequeños que puedan establecer conexión entre ambas terminales. Establecer una conexión directa entre las dos terminales puede causar chispas, quemaduras o incendios.
Siempre retire el paquete de baterías de la herramienta cuando esté ensamblando partes, realizando ajustes, limpiando o cuando ésta no esté en uso. Si retira el paquete de baterías, evitará arranques accidentales que podrían provocar lesiones graves.
No utilice un paquete de baterías o una herramienta que esté dañado o modificado. Las baterías dañadas o modificadas pueden tener un funcionamiento impredecible que provoque incendios, explosiones o riesgo de lesiones.
■ No modifique o intente reparar un herramienta o paquete de baterías que esté dañado.
Para reducir el riesgo de lesiones personales graves, nunca use el paquete de baterías o un producto inalámbrico en presencia de una llama abierta o a una temperatura superior a los 129 °C (265 °F). Una batería que explotó puede expulsar escombros y productos químicos. Si

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

ha quedado expuesto a la explosión de una batería, lávese de inmediato con agua.

■ Evite un arranque accidental de la unidad. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta. Portar las herramientas eléctricas con el dedo en el interruptor, o conectarlas con el interruptor puesto, propicia accidentes.
Si se maltratan las baterías, puede derramarse líquido de las mismas; evite todo contacto con éste. En caso de contacto, lávese con agua. Si el líquido llega a tocar los ojos, además busque atención médica. El líquido de las baterías puede causar irritación y quemaduras.
No cargue herramientas de baterías en lugares mojados o húmedos. No lo utilice, guarde o cargue la paquete de baterías o la product unidad en lugares donde la temperatura sea inferior a 10 °C (50 °F) o superior a 38 °C (100 °F). No guarde la herramienta a la intemperie ni en el interior de vehículos.
■ Protéjase los pulmones. Use una careta o mascarilla contra el polvo si la operación genera mucho polvo. Con el cumplimiento de esta regla se reduce el riesgo de lesiones corporales serias.
■ Revise para ver si hay desalineación o atoramiento de piezas móviles, ruptura de piezas o toda otra condición que pueda afectar el funcionamiento de el producto. Si se daña la herramienta, llévela a servicio antes de volver a utilizarla. Numerosos accidentes son causados por herramientas mal cuidadas.
■ Sólo utilice accesorios recomendados por el fabricante para cada modelo en particular. Accesorios que pueden

ser adecuados para una producto pueden significar un riesgo de lesiones si se emplean con otra producto.

No permita que gasolina, aceites, productos a base de petróleo, etc., lleguen a tocar las piezas de plástico. Dichos productos contienen compuestos químicos que pueden dañar, debilitar o destruir el plástico.
■ Verifique que un técnico de reparación calificado haga el mantenimiento usando solo repuestos idénticos. De esta manera se mantiene la seguridad del product.
■ Esta producto está diseñada para uso casero solamente.
■ Este producto no contiene piezas que puedan repararse.
■ Guarde estas instrucciones. Consúltelas con frecuencia y empléelas para instruir a otras personas que puedan utilizar esta aspiradora de mano. Si presta a alguien esta aspiradora de mano, facilítele también las instrucciones.

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto.SÍMBOLO SEÑAL SIGNIFICADO
	PELIGRO:	Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones serias.
	ADVERTENCIA:	Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o lesiones serias.
	PRECAUCIÓN:	Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones menores o leves.
	AVISO:	(Sin el símbolo de alerta de seguridad) Indica la información que se considera importante, pero no relacionada con lesiones potenciales (por ej. en relación a daños a la propiedad).

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
	Alerta de seguridad	Indica un peligro posible de lesiones personales.
	Lea el manual del operador	Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto.
	Protección ocular	Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1.
	Alerta de condiciones húmedas	No exponga la unidad a la lluvia ni la use en lugares húmedos.
	Cabello largo Riesgo de	que el cabello largo quede atrapado en la entrada de aire.
	Contenedor de recolección	No haga funcionar si la tapa del contenedor de recolección no está bien cerrada.
	Símbolo de reciclado	Este producto utiliza baterías de iones de litio (Li-ion). Es posible que algunas leyes municipales, estatales o federales prohíban desechar las baterías en la basura normal. Consulte a las autoridades reguladoras de desechos para obtener información en relación con las alternativas de reciclado y desecho disponibles.
V	Volts Voltaje
min	Minutos Tiempo
==	Corriente continua Tipo o característica de corriente
no	Velocidad en vacío Velocidad de rotación, en vacío
.../min	Por minuto	Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.

■ Extraiga cuidadosamente de la caja la herramienta y los accesorios. Todos los elementos enumerados en la sección Incluye se deben incluir al momento de la compra.

ADVERTENCIA:

Las piezas incluidas en esta sección de Armado no vienen ensambladas en el producto de fábrica y requieren la instalación por parte del cliente. El uso de un producto que pueda haber sido armado de manera incorrecta podría provocar lesiones personales graves.

■ Si hay alguna pieza dañada o faltante, appeler le 1-800-525-2579. En México, llame al 01-800-843-1111.

ADVERTENCIA:

Si falta o está dañada alguna pieza, no utilice este producto sin haber reemplazado la pieza. Usar este producto con partes dañadas o faltantes puede causar lesiones serias al operador.

ADVERTENCIA:

No intente modificar este producto ni hacer aditamentos ni accesorios no recomendados para el mismo. Cualquier alteración o modificación constituye maltrato el cual puede causar una condición peligrosa, y como consecuencia posibles lesiones corporales serias.

MONTAJE DE LA ASPIRADORA EN SECO O HÚMEDO

Vea la figura 1 y 2, página 8.

El conjunto del flotador viene empaquetado en la unidad en una bolsa de plástico y debe instalarse antes de usar la aspiradora para trabajo en húmedo/seco.

■ Retire la tapa y déjela a un lado.
■ Retire la manguera, la bolsa del conjunto del flotador y los accesorios del contenedor de recolección.
■ Retire el conjunto del flotador y los tornillos de la bolsa. Alinee la clavija en el orificio de la parte inferior de la tapa, como se muestra en la imagen.

NOTA: No retire el flotador del conjunto. Debe instalarse en la misma posición como viene de fábrica dentro de la bolsa.

■ Inserte los tres tornillos y ajústelos con firmeza. No los ajuste de manera excesiva.

NOTA: Asegúrese de que el filtro esté correctamente asentado para aspirado de elementos secos. Retire el filtro para aspirado de elementos húmedos.

■ Vuelva a colocar la tapa y cierre firmemente.
Coloque la pestaña de bloqueo en la manguera flexible e insértela en el puerto de la aspiradora. Libere la pestaña y asegúrese de que la manguera esté firme.
■ Conecte el extremo cónico de la manguera flexible en la varilla de extensión. Conecte la segunda varilla de extensión o los accesorios según sea necesario.
■ Para retirar, tire de las varillas de extensión y accesorios de la manguera flexible.
Para retirar la manguera flexible, presione la pestaña de bloqueo como se muestra y tire hacia afuera del puerto de la aspiradora.

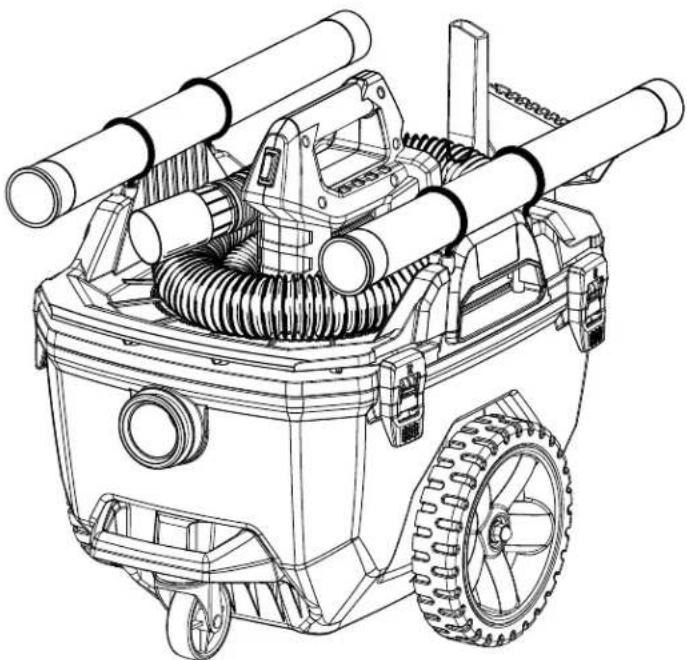

NOTA: La manguera flexible y los accesorios pueden almacenarse en el contenedor de recolección de la aspiradora en seco o húmedo.

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familiarización con las herramientas lo vuelva descuidado. Tenga presente que un descuido de un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre retire el paquete de baterías de la herramienta cuando esté ensamblando partes, realizando ajustes, limpiando o cuando ésta no esté en uso. Retirando el paquete de baterías se evita arrancar accidentalmente la unidad, lo cual puede causar lesiones serias.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1. No seguir esta advertencia podría provocar que salgan objetos despedidos hacia sus ojos y otras lesiones graves.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado por el fabricante de esta producto. El empleo de aditamentos o accesorios no recomendandos podría causar lesiones serias.

FUNCIONAMIENTO

APLICACIONES

Esta producto puede emplearse para los fines siguientes:

■ Limpieza liviana con aspiradora de superficies húmedas o secas

INSTALACIÓN/DESMONTAR DEL PAQUETE DE BATERÍAS

Vea la figura 3, página 9.

■ Coloque el interruptor de encendido/apagado en la posición de apagado.
■ Coloque el paquete de baterías en el producto como se muestra.
Asegúrese de que los pestillos situados a ambos lados del paquete de baterías entren completamente en su lugar con un chasquido y de que el paquete quede bien asegurado en la herramienta antes de comenzar a utilizarla.
■ Oprima los pestillos para extraer el paquete de baterías.

Para obtener instrucciones específicas de carga, lea el manual del operador que se incluye con el cargador y la batería.

ARRANQUE/APAGADO DE LA ASPIRADORA EN SECO O HÚMEDO

Vea la figura 4, página 9.

ADVERTENCIA:

Para reducir el riesgo de incendio o explosión, no deje el producto funcionando sin atención. Detenga de inmediato la unidad si presenta signos de funcionamiento anormal, como pérdida de succión, líquido o desperdicios en el escape o si escucha ruidos anormales en el motor.

Para arrancar la aspiradora en seco o húmedo: Coloque el interruptor de encendido/apagado en la posición de encendido.
Para apagar la aspiradora en seco o húmedo: Coloque el interruptor de encendido/apagado en la posición de apagado.

INSTALACIÓN/EXTRACCIÓN DE ACCESORIOS

Vea la figura 5, página 9.

Puede aspirar solo con la manguera flexible o la manguera con accesorios para aspirado.

■ Apague la aspiradora en seco o húmedo.

• Inserte el accesorio en el extremo delantero de la manguera flexible, asegurándose de que quede firmemente en su lugar.
  Para extraer, sostenga el accesorio y tire hacia afuera para quitarlo de la manguera.

ASPIRADO DE ELEMENTOS SECOS

Vea la figura 6, página 9.

Aspire solo elementos lo suficientemente pequeños como para que pasen por la manguera o el accesorio. Al aspirar, asegúrese de que el filtro para uso con elementos secos esté colocado. El desempeño de la aspiradora en seco o húmedo se verá disminuido cuando el contenedor de recolección esté lleno. Al vaciar el contenedor de recolección, compruebe si el filtro de uso para elementos secos debe reemplazarse.

NOTA: La aspiradora en seco o húmedo se envía lista para aspirar elementos secos. Para equipar la aspiradora en seco o húmedo para uso con elementos húmedos, retire el filtro de uso para aspirar elementos secos.

PRECAUCIÓN:

En condiciones de humedad relativa baja, el aspirado de polvo fino con la aspiradora en seco o húmedo puede causar una carga estática, que resultará en una descarga estática. Para reducir la descarga estática al usar la aspiradora, agregue humedad al aire con un humidificador

ASPIRADO DE ELEMENTOS HÚMEDOS

Vea la figura 7, página 10.

Cuando aspire elementos húmedos, recuerde que su aspiradora en seco o húmedo está equipada con un enchufe de seguridad dentro de la carcasa de la unidad del filtro. Este enchufe de seguridad está diseñado para desactivar la succión cuando el contenedor de recolección llegue a su capacidad máxima. Cuando el contenedor de recolección esté lleno, APAGUE la aspiradora en seco o húmedo y vacíe el contenedor de recolección tal como se muestra en la sección Mantenimiento.

■ Abra las cuatro fijaciones de bloqueo y retire la tapa
■ Retire el filtro de uso para elementos secos.
■ Vuelva a colocar la tapa y cierre firmemente.

ADVERTENCIA:

Al aspirar líquido, asegúrese de que el tanque de la aspiradora no esté sumergido ni se moje con líquido, ya que podría provocar una descarga, la falla de la aspiradora o lesiones personales.

MANTENIMIENTO

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto idénticas. El empleo de piezas diferentes podría causar un peligro o dañar el producto.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

MANTENIMIENTO

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc., lleguen a tocar las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico, lo cual a su vez puede producir lesiones corporales serias.

CÓMO RETIRAR RESIDUOS DEL CONTENEDOR DE RECOLECCIÓN

Vea las figuras 8 y 9, página 10.

El contenedor de recolección debe inspeccionarse, vaciarse y limpiarse periódicamente para obtener una máxima eficiencia.

Residuos secos:

■ Quite la batería.
■ Abra las cuatro fijaciones de bloqueo y retire la tapa.
■ Retire el filtro de uso para elementos secos.
■ Inspeccione el filtro, sacuda ligeramente para remover el polvo o suciedad del filtro o reemplácelo según sea necesario.
■ Vacíe el contenedor de recolección; lávelo de ser necesario.
■ Vuelva a colocar el filtro de uso en seco.
■ Antes de volver a colocar la tapa, asegúrese de que todas las piezas estén completamente secas.
■ Vuelva a colocar la tapa y cierre firmemente.

Residuos líquidos:

■ Quite la batería.
■ Abra las cuatro fijaciones de bloqueo y retire la tapa.
■ Vacíe el contenedor de recolección; lávelo de ser necesario. Antes de volver a colocar la tapa, asegúrese de que todas las piezas estén completamente secas.
■ Vuelva a colocar la tapa y cierre firmemente.

PRECAUCIÓN:

No permita que el líquido recogido permanezca en el contenedor de recolección por un período de tiempo prolongado. Puede formarse humedad en el compartimento del motor y reducir su vida útil.

PRECAUCIÓN:

No invierta la unidad, ya que puede ingresar líquido en la unidad del motor.

REEMPLAZO DEL FILTRO

See Figure 10, página 10.

■ Quite la batería.
■ Abra las cuatro fijaciones de bloqueo y retire la tapa.

Para limpiar:

■ Retire el filtro de uso para elementos secos.
■ Sacuda ligeramente para remover el polvo o suciedad del filtro.

Para reemplazar:

■ Retire el filtro usado.
■ Reemplácelo por un nuevo filtro.

NOTA: Asegúrese de que el filtro esté correctamente asentado para aspirado de elementos secos. Retire el filtro para aspirado de elementos húmedos.

ALMACENAMIENTO

■ Limpie todo el material extraño de la aspiradora en seco o húmedo.
■ Limpie el exterior del contenedor de recolección con agua caliente y jabón suave.
■ Vacíe y limpie el contenedor de recolección, la manguera flexible, las varillas y los accesorios con agua caliente y jabón suave, y deje secar por completo antes de almacenarlos.
■ Almacene la manguera flexible y los accesorios dentro del contenedor de recolección o sobre la tapa.
■ El contenedor de recolección debe desinfectarse según sea necesario antes de su almacenamiento prolongado.
■ Almacene bajo techo, en un lugar al cual no puedan acceder niños. Evite que la unidad entre en contacto con agentes corrosivos como productos químicos para jardinería y sales para derretir el hielo.

ACCESORIOS

Busque estos accesorios donde adquirió este producto o llame al 1-800-525-2579:

■ Filtro de uso en seca....313052002

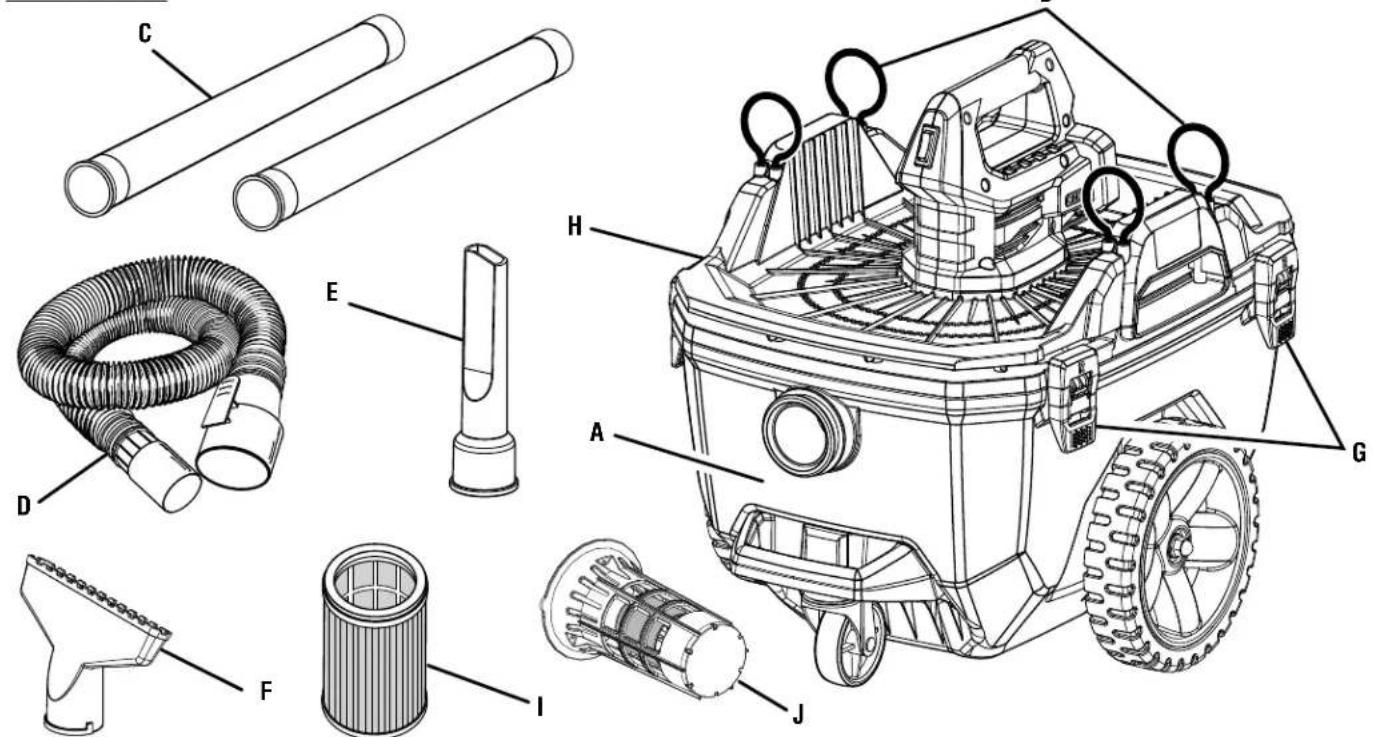

P770/P770ID

A - Collection container (récipient de collecte, contenedor de recolección)
B - Accessory storage bands (bandes de rangement d'accessoires, bandas de almacenamiento de accesorios)

C - Extension wands (tubes-rallonges, varillas de extensión)

D - Flexible hose (tuyau flexible, manguera flexible)

E - Crevice tool (suceur plat, boquilla rinconera)

F - Wide nozzle (suceur large, boquilla ancha)

G - Locking latches (loquets de verrouillage, fijaciones de bloqueo)

H - Lid (couvercle, tapa)

A - Locking latches (loquets de verrouillage, fijaciones de bloqueo)
B - Lid (couvercle, tapa)
C - Collection container (récipient de collecte, contenedor de recolección)
D - Wet waste (déchet humide, residuos húmedos)

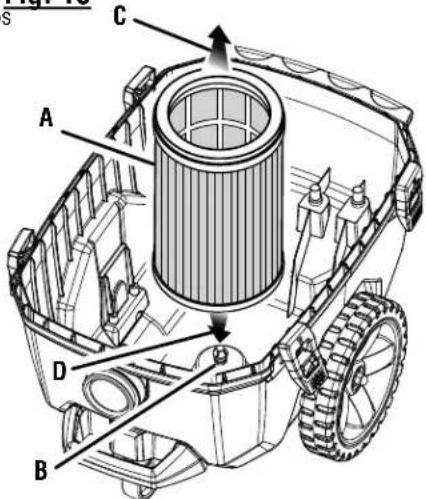

Fig. 10

A B C D

A - Dry use filter (filtre pour l'aspiration à sec, filtro de uso en seco)
B - Filter seat (logement de filtre, asiento del filtro)
C - To remove (pour enlever, para quitar)
D - To install (pour installer, para instalar)

NOTES / NOTES / NOTAS

NUMÉRO DE MODÈLE ____ NUMÉRO DE SÉRIE ____

Para obtener servicio, comprar piezas de repuesto, localizar un centro de servicio autorizado y obtener Servicio o Asistencia Técnica al Consumidor:

Visite www.ryobitools.com (en la EE.UU.) o www.ryobitools.mx (en México) o llame al 1-800-525-2579 (en la EE.UU.) o 01-800-843-1111 (en México).

Si hay alguna pieza o accesorios dañada o faltante, no devuelva este producto a la tienda. Llame al 1-800-525-2579 (en la EE.UU.) o 01-800-843-1111 (en México) para servicio técnico inmediato.

Obtenga su modelo y número de serie de la placa de datos del producto. Este producto está cubierto con una garantía limitada de 3 años. Se solicita prueba de la compra.

NÚMERO DE MODELO ____ NÚMERO DE SERIE ____

RYOBI es una marca de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.
