TB25SB - Cortadora de césped TROY-BILT - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO TB25SB TROY-BILT

IMPORTANTE: Lea este manual por completo antes de utilizar este producto. Siga todas las instrucciones.

Español (Traducción de las instrucciones originales)....61

ADVERTENCIA: Este producto puede exponerlo a productos químicos, incluidos gases de escape del motor, indicados por el estado de California como causantes de cáncer, y monóxido de carbono, indicado por el estado de California como causante de defectos de nacimiento u otros daños reproductivos. Para obtener más información, visite: www.P65Warnings.ca.gov.

TABLE OF CONTENTS

Safety 4

Know Your Unit....11

Specifications 12

Assembly....12

Oil and Fuel 18

Conozca su unidad 70

Especificaciones....71

Ensamblaje....71

Aceite y combustible 77

Arranque y parada....79

Operación....81

Mantenimiento....84

Limpieza y almacenamiento 87

Solución de problemas 88

Toda la información, las ilustraciones y las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

El producto puede variar ligeramente de las ilustraciones contenidas en este manual.

NOTA: Este manual del operador cubre múltiples modelos. Las características pueden variar según los modelos. No todas las características de este manual son aplicables a todos los modelos. El modelo descripto puede diferir del suyo.

SEGURIDAD

El objetivo de los símbolos de seguridad es dirigir su atención hacia posibles peligros. Los símbolos de seguridad, así como sus explicaciones, necesitan su atención y comprensión completas. Las advertencias de seguridad no eliminan por sí mismas ningún peligro. Las instrucciones o advertencias que contienen no reemplazan a las medidas adecuadas de prevención de accidentes.

SÍMBOLOS SIGNIFICADO

PELIGRO: Indica un peligro EXTREMO.

Si no se respeta un símbolo de seguridad de PELIGRO usted mismo u otras personas sufrirán lesiones graves o la muerte.

ADVERTENCIA: Indica un peligro GRAVE.

Si no se respeta un símbolo de ADVERTENCIA de seguridad usted mismo u otras personas PUEDEN sufrir lesiones graves.

PRECAUCIÓN: Indica un peligro de GRAVEDAD MODERADA.

Si no se respeta un símbolo de seguridad de PRECAUCIÓN usted mismo u otras personas PUEDEN sufrir lesiones o se PUEDEN producir daños materiales.

NOTA: Proporciona información o instrucciones de vital importancia para el funcionamiento o el mantenimiento del equipo.

NOTA SOBRE EL AMORTIGUADOR DE CHISPAS

NOTA: Para usuarios de los territorios de bosques de EE. UU. y de los estados de California, Maine, Oregon y Washington. Todos los territorios de bosques de EE. UU. y los estados de California (Códigos de Recursos Públicos 4442 y 4443), Oregon y Washington exigen por ley, que determinados motores de combustión interna que se operan en zonas cubiertas por malezas de bosque y/o hierbas cuenten con un amortiguador de chispas que se deberá mantener en condiciones de uso adecuadas o que el motor se diseñe, equipe y mantenga para prevenir incendios. Corrobore con las autoridades estatales o locales cuáles son las normativas correspondientes a dichas exigencias. El incumplimiento de dichos requerimientos podría generarle una responsabilidad o una multa. La presente unidad se equipa en la fábrica con un amortiguador de chispas. Si requiere reemplazo, póngase en contacto con su representante local de servicio para instalar el conjunto de silenciador adecuado.

ADVERTENCIA: Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. Si no lo hace, el operador y/o los observadores pueden sufrir lesiones graves.

- INSTRUCCIONES DE SEGURIDAD IMPORTANTES •

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR LA UNIDAD

ADVERTENCIA: Se deben respetar todas las instrucciones de seguridad al usar la unidad. Por favor, lea estas instrucciones antes de utilizar la unidad para garantizar la seguridad del operador y los observadores. Por favor, guarde estas instrucciones para su uso posterior.

• Lea las instrucciones con atención. Debe familiarizarse con los controles y con el uso apropiado de la unidad. Sepa cómo detener la unidad y desconectar los controles rápidamente.
• Manténgase alerta. No opere esta unidad si está cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos.
• Nunca permita a los niños operar la unidad. Los adolescentes deben ser entrenados, acompañados y supervisados por un adulto. Nunca permita a los adultos operar la unidad sin las instrucciones adecuadas.
• Se deben instalar correctamente todos los protectores y accesorios de seguridad antes de operar la unidad.
• Inspeccione la unidad antes de usarla. Verifique si hay piezas dañadas. Compruebe si hay pérdidas de combustible. Compruebe que todas las piezas funcionen correctamente. Compruebe que todas las sujeciones estén en su lugar y bien ajustadas. Compruebe que todas las piezas móviles queden adecuadamente alineadas y no se atasquen. Reemplace las piezas que estén agrietadas, astilladas o dañadas de cualquier manera. Haga reparar o reemplazar por un centro de servicio técnico autorizado todas las piezas que estén dañadas o que no funcionen adecuadamente. No utilice la unidad si hay piezas sueltas o dañadas.
• Tenga en cuenta el riesgo de lesiones en la cabeza, las manos y los pies.
• Inspeccione el área con atención antes de arrancar la unidad. Extraiga las rocas, los vidrios rotos, los clavos, los cables, cordeles y demás objetos que podrían ser arrojados o enredarse en la unidad.
• Despeje la zona de niños, observadores y mascotas; manténgalos fuera de un radio de 50 pies (15 m), como mínimo. Incluso a esa distancia, sigue el riesgo de ser alcanzados por los objetos arrojados por el aire. Sugiérales a los observadores que usen protección ocular. Si alguien se le aproxima, detenga la unidad de inmediato.
• Apriete el control del acelerador y verifique que vuelva automáticamente a la posición de ralentí. Realice todos los ajustes o las reparaciones antes de usar la unidad.
• No cambie la configuración del regulador del motor ni acelere demasiado el motor.
• Esta unidad está diseñada para uso ocasional, para el hogar únicamente.

ADVERTENCIAS DE SEGURIDAD PARA LAS UNIDADES A GASOLINA

ADVERTENCIA: La gasolina es sumamente inflamable y sus vapores pueden explotar si se encienden. Adopte las siguientes precauciones:

• Almacene el combustible únicamente en recipientes diseñados específicamente y aprobados para el almacenamiento de dichos materiales.
• Detenga siempre el motor y déjelo enfriar antes de llenar el depósito. Nunca retire la tapa del depósito de combustible ni agregue combustible cuando el motor esté caliente. Afloje siempre lentamente la tapa del depósito de combustible para descargar la presión que haya en el depósito antes de recargar combustible.
• Mezcle y agregue siempre combustible en una zona al aire libre, limpia y bien ventilada, en la que no haya chispas ni llamas. NO fume.
• Nunca opere la unidad si la tapa del combustible no está bien sujeta en su lugar.
• Evite que se genere una fuente de encendido para el combustible derramado. Limpie de inmediato el combustible derramado de la unidad, antes de encenderla. Mueva la unidad al menos 30 pies (9.1m) de la fuente de combustible y del sitio antes de arrancar el motor. NO fume.
• Nunca arranque ni use la unidad dentro de una habitación o de una construcción cerrada. La inhalación de humos de escape puede ser mortal. Opere esta unidad únicamente en una zona bien ventilada, al aire libre.

DURANTE LA OPERACIÓN

• Utilice anteojos o antiparras de seguridad que cumplan con las normas ANSI / ISEA Z87.1 vigentes y que tengan la identificación correspondiente. Utilice una protección auditiva al operar esta unidad. Utilice una máscara facial o para polvos si la máquina levanta polvo durante su funcionamiento.
• Use pantalones largos y gruesos, botas, guantes y camisa de mangas largas. No use ropa holgada, alhajas, pantalones cortos, sandalias ni ande descalzo. Sujétese el cabello a nivel de los hombros.
• Ajuste la manija para que brinde el mejor agarre, si corresponde.
• Use la unidad solamente con luz de día o con una buena luz artificial.
• Evite arranques accidentales. Permanezca en la posición de arranque siempre que tire de la cuerda de arranque. El operador y la unidad deben estar en una posición estable durante el arranque. Consulte Arranque y Parada.
• Utilice la herramienta apropiada. Use esta herramienta sólo para el propósito para el que fue diseñada. Sólo use la unidad como se indica en este manual.

• Sostenga siempre la unidad con ambas manos durante la operación. Sostenga firmemente ambas manijas o empuñaduras.

• No se extienda demasiado. Siempre debe estar bien afirmado y mantener el equilibrio adecuado. Tenga cuidado al trabajar sobre escalinatas, cuestas empinadas o pendientes. Para evitar lesiones graves, no haga funcionar la unidad desde una escalera de mano o un techo.

• Mantenga las manos, el rostro y los pies alejados de todas las piezas móviles. No toque ni intente detener las piezas móviles.
• No toque el motor, el alojamiento del engranaje ni el silenciador. Estas partes se ponen extremadamente calientes por el funcionamiento, incluso después de que se apaga la unidad.
• No opere la unidad a una velocidad mayor a la necesaria para la tarea. No haga funcionar la unidad a alta velocidad cuando no está en uso.
• No exija demasiado a la unidad. Si se usa a la velocidad para la que fue diseñada, realizará un trabajo más eficiente y seguro.
• Apague siempre la unidad cuando la operación se encuentre demorada o cuando la unidad se traslade de un lugar a otro. Compruebe que todas las piezas móviles se detengan completamente.
• Antes de apoyar la unidad, siempre asegúrese de que el motor esté apagado y que todas las piezas móviles se hayan detenido.
• Si la unidad golpea o se enreda con un objeto extraño, detenga la unidad de inmediato. Controle si la unidad está dañada. Si hay daño, no vuelva a arrancar o hacer funcionar la unidad hasta hacerlo arreglar. No utilice la unidad si hay piezas sueltas o dañadas.
• Apaque el motor y desconecte la bujía para realizar tareas de mantenimiento o reparación.
• Use sólo piezas de reemplazo y accesorios del fabricante del equipo original (OEM) para esta unidad. Los puede adquirir al distribuidor de servicio autorizado. Si usa cualquier otra pieza o accesorio, el usuario podría lesionarse gravemente o la unidad podría dañarse y se anularía la garantía.
• Mantenga limpia la unidad. Quite con cuidado cualquier resto de vegetación u otros residuos que puedan bloquear las piezas móviles.
• A fin de reducir el riesgo de incendio, reemplace el silenciador y el amortiguador de chispas si están averiados. Mantenga el motor y el silenciador libres de hierbas, hojas y de la acumulación excesiva de grasa o de carbono.
• Si la unidad comienza a vibrar en forma anormal, deténgala de inmediato. Inspeccione la unidad para determinar la causa de la vibración. La vibración por lo general indica que hay algún problema.

SEGURIDAD DE LA DESMALEZADORA

• Use únicamente el hilo de recorte que se describe en la sección Especificaciones de este manual. Nunca use un hilo, un cable, una cadena o una cuerda de metal reforzados. Podrían separarse y convertirse en proyectiles peligrosos.
• No cambie el cabezal de corte por cuchillas rígidas o de metal. Si lo hace, podría provocar lesiones graves.

• El protector del cabezal de corte siempre debe estar colocado mientras se opera la unidad.

• No utilice la unidad si no están extendidos ambos hilos de recorte y si no está instalado el hilo adecuado. No extienda el hilo de recorte más allá de la longitud del protector.

• El cabezal de corte girará durante los ajustes de la velocidad de ralentí. Utilice vestimenta de protección y respete todas las instrucciones de seguridad para evitar que se produzcan lesiones personales graves.
• Compruebe que el cabezal de corte no esté en contacto con nada antes de poner en marcha la unidad.

OTRAS ADVERTENCIAS DE SEGURIDAD

• El mantenimiento de la unidad debe ser minucioso. Siga todas las instrucciones de mantenimiento de este manual.
• No realice ningún procedimiento de mantenimiento que no figure en este manual. Todas las tareas de reparación, con excepción de los procedimientos de mantenimiento que se describen en este manual, deben ser realizados por un distribuidor de servicio autorizado.
• Nunca extraiga, modifique o deje inoperativo ningún dispositivo de seguridad que venga con la unidad.

• Antes de inspeccionar, mantener, limpiar, guardar, transportar o reemplazar alguna de las piezas en la unidad:

• Detenga la unidad. Consulte Arranque y Parada.

• Asegúrese de que se hayan detenido todas las piezas móviles.
• Deje que la unidad se enfríe.

• Desconecte el cable de la bujía.

• Sujete la unidad durante el transporte.

• Nunca almacene la unidad con combustible en el depósito, en el interior de una construcción donde las emanaciones puedan alcanzar una llama abierta (luces piloto, etc.) o chispas (interruptores, motores eléctricos, etc.).
• Almacene la unidad en un lugar seco, asegurada o a una altura que evite que se la use sin autorización o se la dañe. Mantenga la unidad lejos del alcance de los niños.
• Nunca rocíe ni arroje chorros de agua ni de ningún otro líquido a la unidad. Mantenga las manijas secas y limpias (sin residuos, aceite ni grasa). Limpie la unidad luego de cada uso. Consulte Limpieza y almacenamiento. No utilice solventes o detergentes fuertes.
• Guarde estas instrucciones. Consúltelas con frecuencia y úselas para capacitar a otros usuarios. Si le presta esta unidad a otras personas, también debe prestarles estas instrucciones.

GUARDE ESTAS INSTRUCCIONES

SÍMBOLOS INTERNACIONALES Y DE SEGURIDAD

Este manual del operador describe símbolos de seguridad e internacionales, así como pictogramas, que pueden aparecer en este producto. Lea el manual del operador para obtener información completa sobre seguridad, montaje, funcionamiento, mantenimiento y reparaciones.

SÍMBOLOS SIGNIFICADO

	SÍMBOLO DE ALERTA DE SEGURIDADIndica peligro, advertencia o precaución. Puede utilizarse junto con otros símbolos o pictogramas.
	LEA EL MANUAL DEL OPERADORADVERTENCIA:Lea el (los) manual(es) del operador y cumpla todas las advertencias e instrucciones de seguridad. Si no lo hace, el operador y/o los observadores pueden sufrir lesiones graves.
	UTILICE PROTECCIÓN OCULAR Y AUDITIVAADVERTENCIA:Los objetos que son arrojados por el aire y los ruidos fuertes pueden provocar graves lesiones oculares y pérdidas de audición. Cuando opere esta unidad, utilice protección ocular que cumpla con las normas ANSI / ISEA Z87.1 vigentes y protectores auditivos. Utilice una máscara que cubra todo el rostro si es necesario.
	UTILICE PROTECCIÓN DE PIESSiempre utilice calzado reforzado, antideslizante, cuando haga funcionar esta unidad.
	UTILICE PROTECCIÓN DE MANOSSiempre utilice guantes reforzados, antideslizantes, cuando manipule esta unidad.
	POSICIÓN DE MANIJACompruebe que la manija esté ubicada más allá del extremo de la etiqueta de seguridad.
	COMBUSTIBLE SIN PLOMOUtilice siempre combustible limpio, nuevo y sin plomo.
	ACEITEConsulte el manual del operador para conocer el tipo adecuado de aceite.
	NO UTILICE COMBUSTIBLE E85 EN ESTA UNIDAD PRECAUCIÓN:Se ha demostrado que el combustible que contiene más de un 10% de etanol es probable que dañe este motor y anule la garantía.
[CB48]	APAGADO / ENCENDIDO DE CONTROL DE PARADAENCENDIDO / ARRANQUE / MARCHA
[CT94]	APAGADO / ENCENDIDO DE CONTROL DE PARADAAPAGADO o PARADA
	BULBO DEL CEBADORPresione y luego suelte el bulbo del cebador lentamente 10 veces. Si no puede ver combustible en el bulbo del cebador, oprima y suelte el bulbo del cebador hasta que se vea combustible.

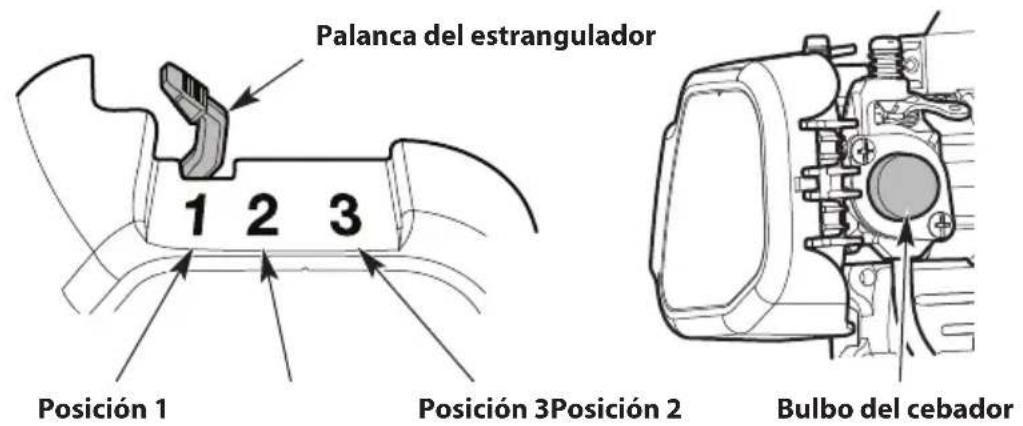

H N I H	CONTROL DEL ESTRANGULADOR1. Posición FULL (máximo) del estrangulador2. Posición PARTIAL (parcial) del estrangulador3. Posición RUN (funcionamiento) del estrangulador
	LOS OBJETOS ARROJADOS PUEDEN PROVOCAR LESIONES GRAVESADVERTENCIA:Es posible que se arrojen objetos pequeños por el aire a alta velocidad, lo cual puede provocar lesiones.
Min. 50 ft15 m	MANTENGA ALEJADOS A LOS OBSERVADORES ADVERTENCIA:Mantenga a todos los observadores, especialmente a los niños y las mascotas, al menos a 50 pies (15 m) de la zona de trabajo.
	SUPERFICIE CALIENTEADVERTENCIA:No toque el silenciador o el cilindro cuando estén calientes. Puede quemarse. Estas piezas se calientan extremadamente durante el funcionamiento. Una vez apagadas, continúan calientes durante un período breve.
	CUCHILLA AFILADAADVERTENCIA:Hay una cuchilla afilada sobre el protector del cabezal de corte. A fin de evitar lesiones graves, no toque la cuchilla de corte del hilo.NO REEMPLAZAR LAS CABEZAS DE CORTE CON CUCHILLAS*ADVERTENCIA:Cuando use un desmalezadora, para evitar lesiones graves, no reemplace el cabezal de corte por cuchillas rígidas o de metal.*Esta advertencia no se aplica a las unidades equipadas con cuchillas, como bordeadores y desbrozadoras.
	AJUSTE LOS TORNILLOSADVERTENCIA:Para evitar lesiones graves y daños a la unidad, ajuste bien los tornillos.

NOTA: El modelo descripto puede diferir del suyo.

APLICACIONES

• Corta hierbas y malezas ligeras.
• Bordeado
- Recorte decorativo alrededor de árboles, vallas, etc.

HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE

• Destornillador Phillips n.° 2

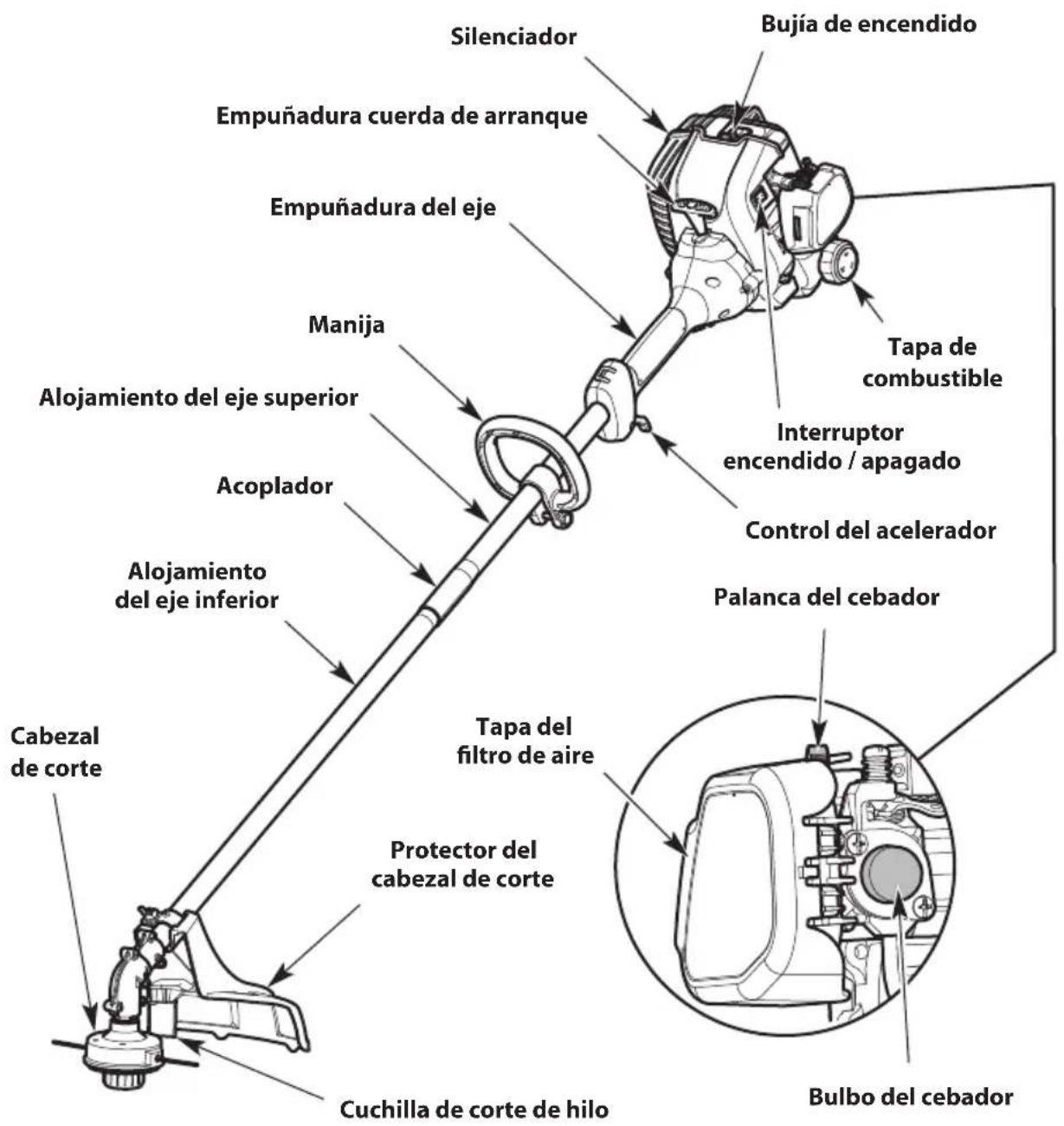

Silenciador Bujía de encendido Empuñadura cuerda de arranque Empuñadura del eje Manija Tapa de combustible Interruptor encendido / apagado Control del acelerador Palanca del cebador Alojamiento del eje superior Acoplador Alojamiento del eje inferior Cabezal de corte Tapa del filtro de aire Protector del cabezal de corte Cuchilla de corte de hilo Bulbo del cebador

ESPECIFICACIONES\*

Tipo de motor ...... Refrigerado por aire, de 2 tiempos
Desplazamiento 25 cc (1.52 pulgadas cúbicas)

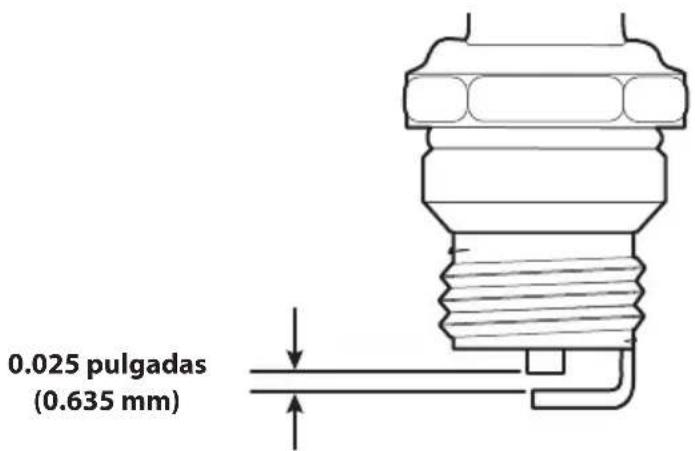

Separación de las bujías....0.025 pulgadas (0.635 mm)
Bujía de encendido....Champion® RDJ7J o bujía equivalente
Lubricación......Mezcla de combustible y aceite
Relación combustible/aceite 40:1
Capacidad del depósito de combustible 8.5 onzas fluidas (251 ml)
Peso aproximado de la unidad (sin combustible) (varía según el modelo)... 9.5 - 11.5 libras (4.3 - 5.2 kg)
Mecanismo de recorte (varía según el modelo) ..... Cabezal de impacto o cabezal de corte de hilo fijo
Diámetro del hilo de recorte (cabezal de impacto)....0.095 pulgadas (2.41 mm)
Línea de Corte (cabezal de corte de hilo fijo) .. Hilo precortado de 0.095 pulg (2.41 mm) o 0.105 pulg (2.67 mm)
Diámetro de la senda de corte (cabezal de impacto).... 16 pulgadas (40.6 cm)
Diámetro de la senda de corte (cabezal de corte de hilo fijo)....14 pulgadas (35.6 cm)

Canada: Este sistema de encendido por chispa cumple con la Directiva Canadiense ICES-002.

* Todas las especificaciones están basadas se basan en la información más reciente sobre el producto disponible al momento de la impresión. Nos reservamos el derecho a realizar cambios en cualquier momento sin previo aviso.

ENSAMBLAJE

INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE

(Para unidades de eje curvo)

ADVERTENCIA: A fin de evitar que se produzcan lesiones personales graves, no opere nunca la unidad sin el protector del cabezal de corte en su lugar.

1. Extraiga la tuerca de mariposa y la arandela del protector del cabezal de corte.
2. Inserte la lengüeta corta (la que no tiene orificio) en el soporte de montaje dentro de la ranura del protector del cabezal de corte (Fig. 1).
3. Rote el protector del cabezal de corte en el sentido contrario a las agujas del reloj para alinear el orificio del protector del cabezal de corte con el orificio del soporte de montaje (Fig. 1).
4. Inserte el perno cuadrado dentro del orificio que está debajo del protector del cabezal de corte (Fig. 2) Oprima el perno cuadrado para que pase a través del protector del cabezal de corte y el soporte de montaje.
5. Coloque la arandela sobre el perno cuadrado (Fig. 2).
6. Atornille la tuerca de aleta en el perno cuadrado hasta que el protector del cabezal de corte quede firme en su lugar (Fig. 2).

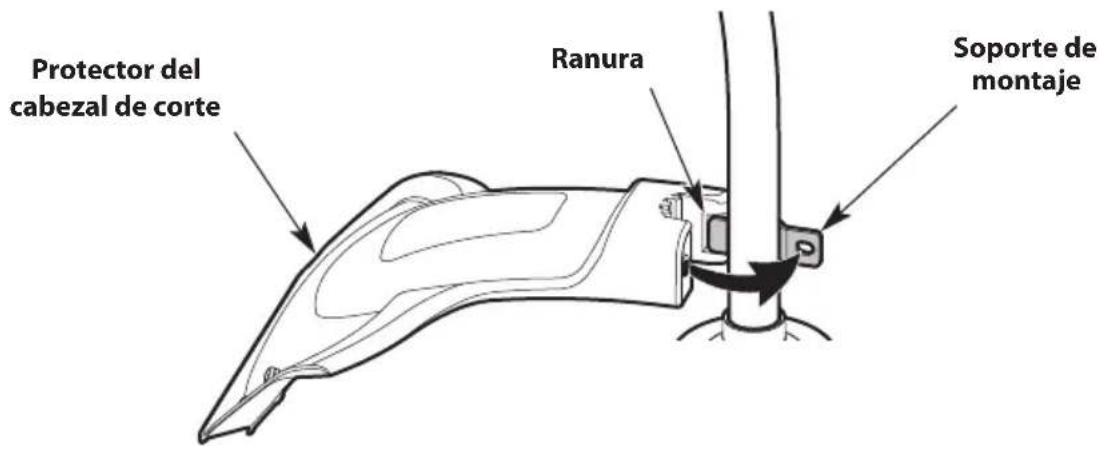

Protector del cabezal de corte Ranura Soporte de montaje

Fig. 1

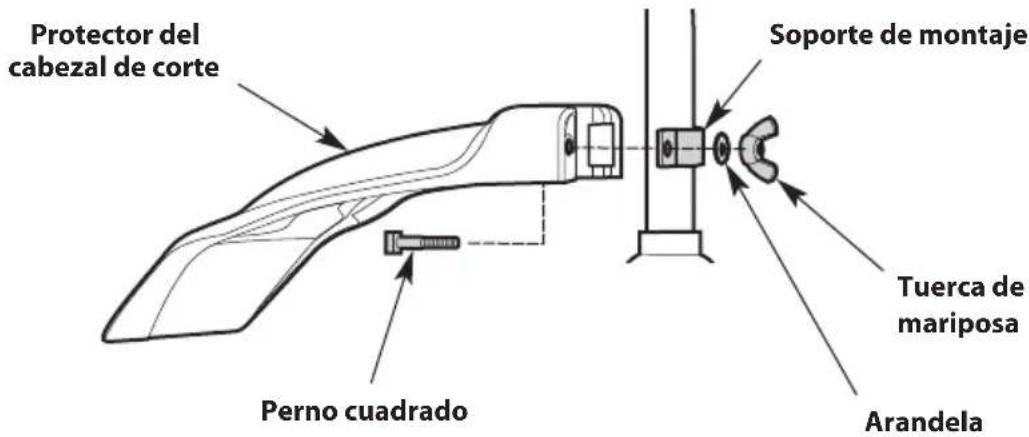

Protector del cabezal de corte Soporte de montaje Perno cuadrado Tuerca de mariposa Arandela

Fig. 2

INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE

(Para unidades de eje recto)

ADVERTENCIA: A fin de evitar que se produzcan lesiones personales graves, no opere nunca la unidad sin el protector del cabezal de corte en su lugar.

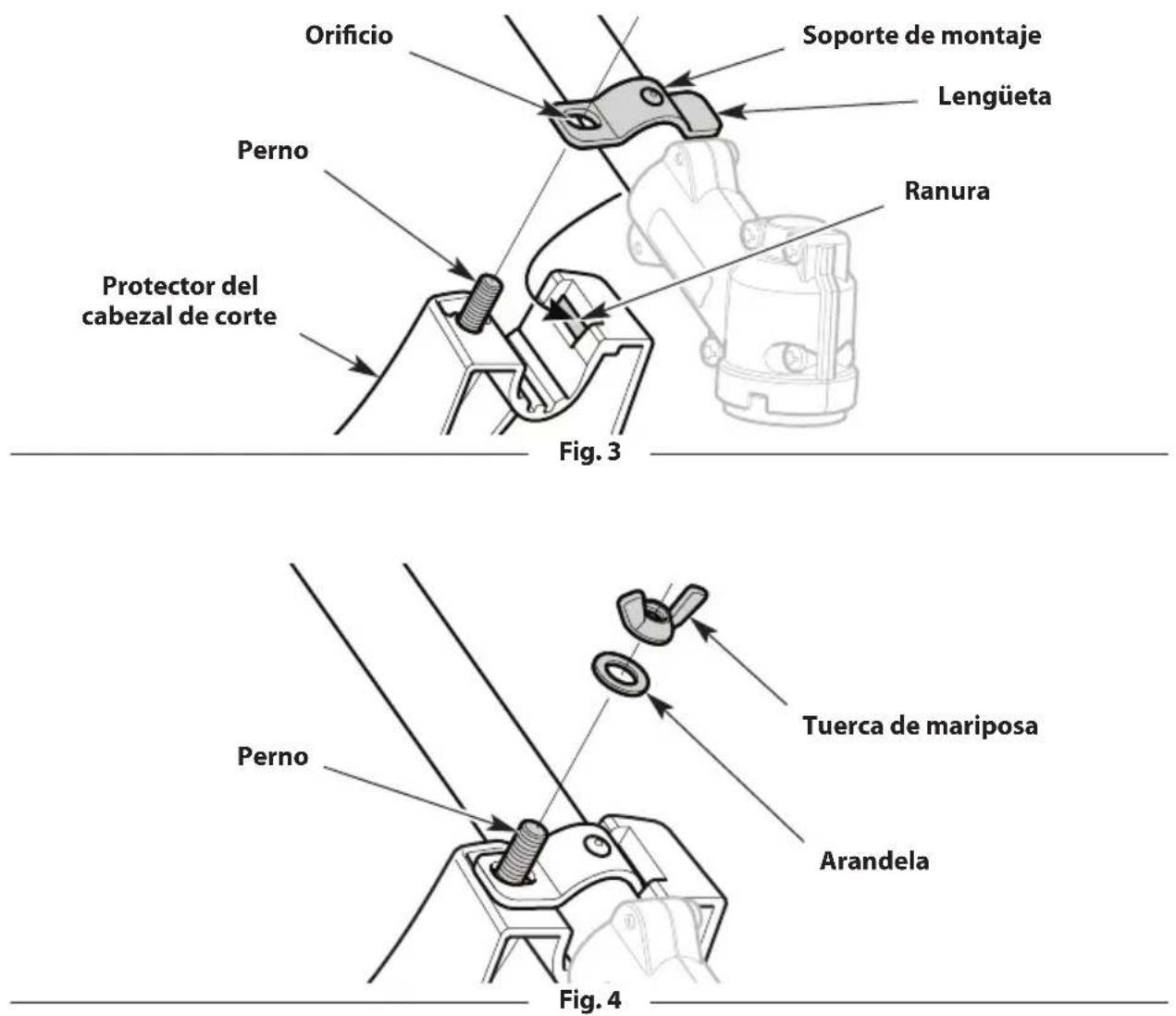

1. Extraiga la tuerca de mariposa y la arandela del protector del cabezal de corte.
2. Inserte la lengüeta corta (la que no tiene orificio) en el soporte de montaje dentro de la ranura del protector del cabezal de corte (Fig. 3).
3. Rote el protector del cabezal de corte hasta que el perno en el protector del cabezal de corte sobresalga a través del orificio del soporte de montaje (Fig. 3).
4. Coloque una arandela sobre el perno (Fig. 4).
5. Atornille la tuerca mariposa sobre el perno hasta que el protector del cabezal de corte esté firmemente colocado en su lugar (Fig. 4).

CONEXIÓN DEL EJE SUPERIOR E INFERIOR

1. Coloque la unidad en una superficie plana y nivelada.
2. Invierta el segmento superior de la unidad. Los orificios del acople deben quedar hacia arriba (Fig. 5).
3. Invierta el segmento inferior de la unidad. Los orificios del alojamiento del eje inferior deben quedar hacia arriba (Fig. 5).

4. Empuje el alojamiento del eje inferior dentro del acople (Fig. 5). Los orificios del alojamiento deben estar alineados con los orificios del acople (Fig. 6).
   SI... El alojamiento del eje inferior no entra completamente en el acople y los orificios no están alineados, retire el alojamiento del eje inferior, gire ligeramente el cabezal de corte (1/8 de vuelta) y repita el paso 4 (Fig. 7).

5. Inserte los tornillos (x2) en los orificios alineados (Fig. 6).

6. Ajuste bien los tornillos con un destornillador Phillips N°2.

ADVERTENCIA: Para evitar lesiones personales graves o daños a la unidad, verifique siempre que los tornillos estén bien apretados antes de cada uso.

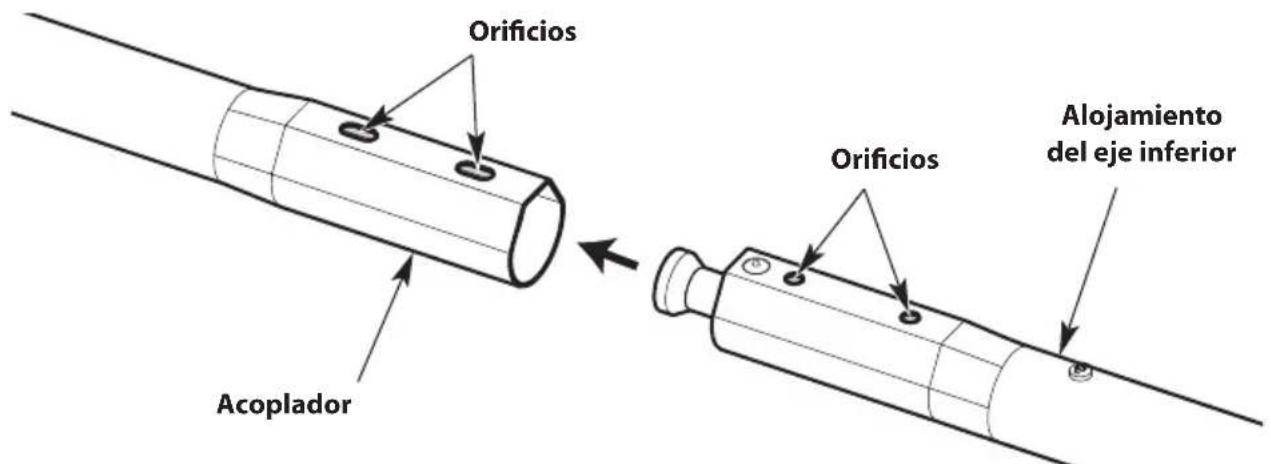

Orificios Acoplador Orificios Alojamiento del eje inferior

Fig. 5

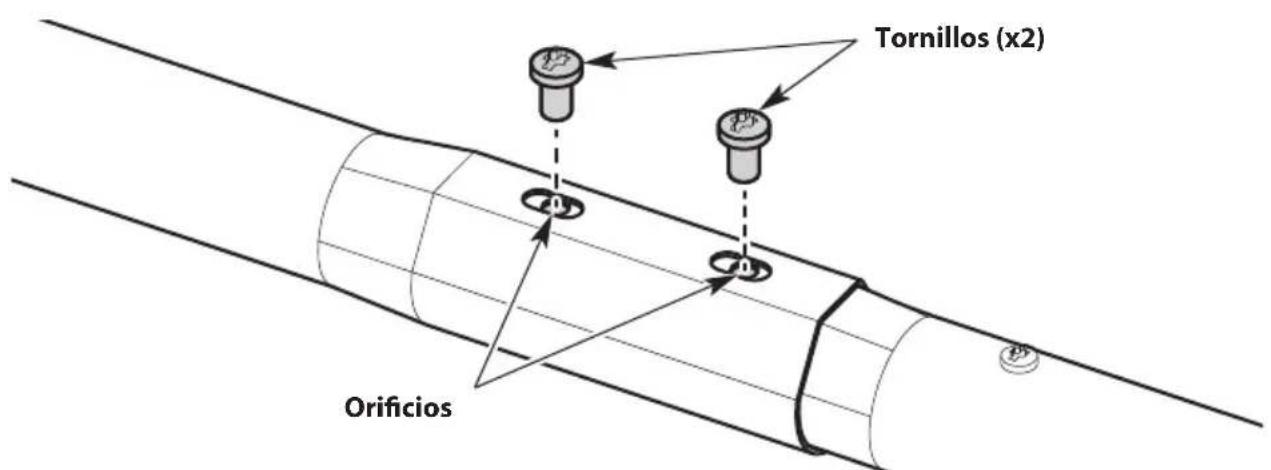

Tornillos (x2) Orificios

Fig. 6

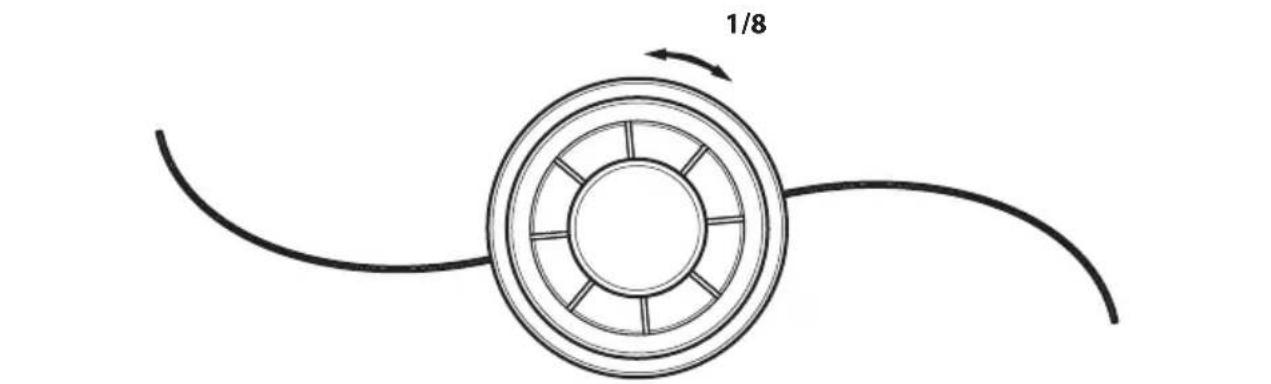

1/8

Fig. 7

MONTAJE DE LA MANIJA

Siga las instrucciones que se aplican a la manija incluida con la unidad. Consulte Instalación y ajuste de la manija.

INSTALACIÓN Y AJUSTE DE LA MANIJA

(Tipo de manija A)

Instalación de la manija

1. Oprima la manija hacia abajo sobre el alojamiento del eje superior (Fig. 8). Asegúrese de que el orificio del perno hexagonal mire hacia la izquierda (Fig. 8).
2. Inserte el perno en el orificio del perno hexagonal y presione para que pase a través de él (Fig. 9). Coloque la arandela en el perno (Fig. 9). Enrosque la tuerca de mariposa en el perno, pero no la ajuste completamente (Fig. 9).
3. Mantenga la unidad en la posición de funcionamiento (Fig. 15). Mueva la manija hacia arriba o abajo del alojamiento del eje superior hasta que esté en una posición cómoda (Fig. 9). Compruebe que la manija esté ubicada más allá del extremo de la etiqueta de seguridad (Fig. 9).
4. Apriete la tuerca de mariposa hasta que la manija quede segura.

Ajuste de la manija

Si la manija requiere ajustes:

1. Afloje la tuerca de mariposa (Fig. 9).
2. Mantenga la unidad en la posición de funcionamiento (Fig. 15). Mueva la manija hacia arriba o abajo del alojamiento del eje superior hasta que esté en una posición cómoda (Fig. 9). Compruebe que la manija esté ubicada más allá del extremo de la etiqueta de seguridad (Fig. 9).
3. Apriete la tuerca de mariposa hasta que la manija quede segura.

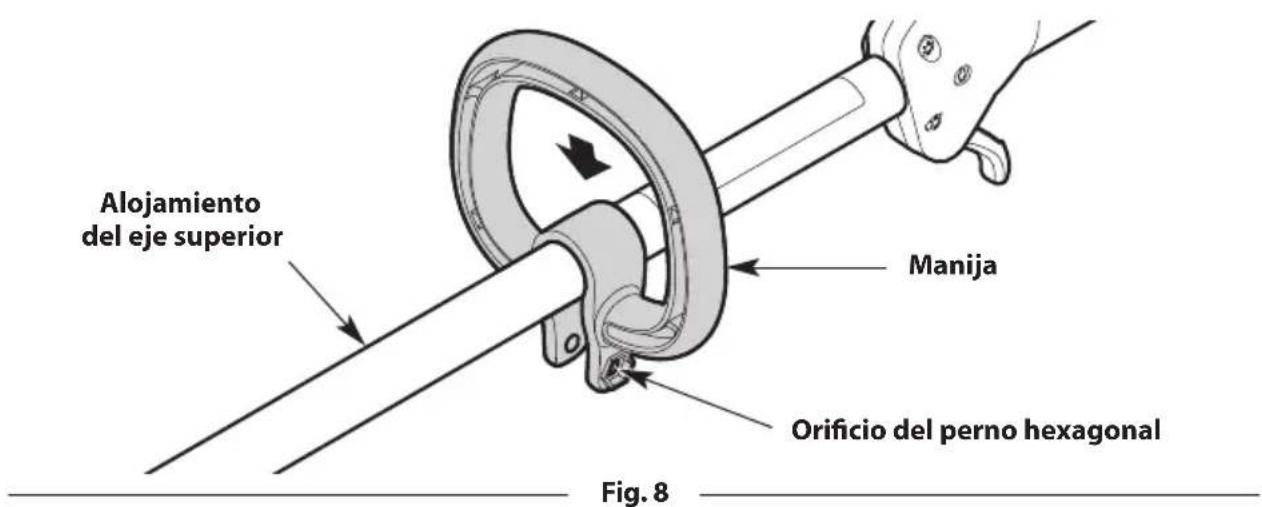

Alojamiento del eje superior Manija Orificio del perno hexagonal Fig. 8

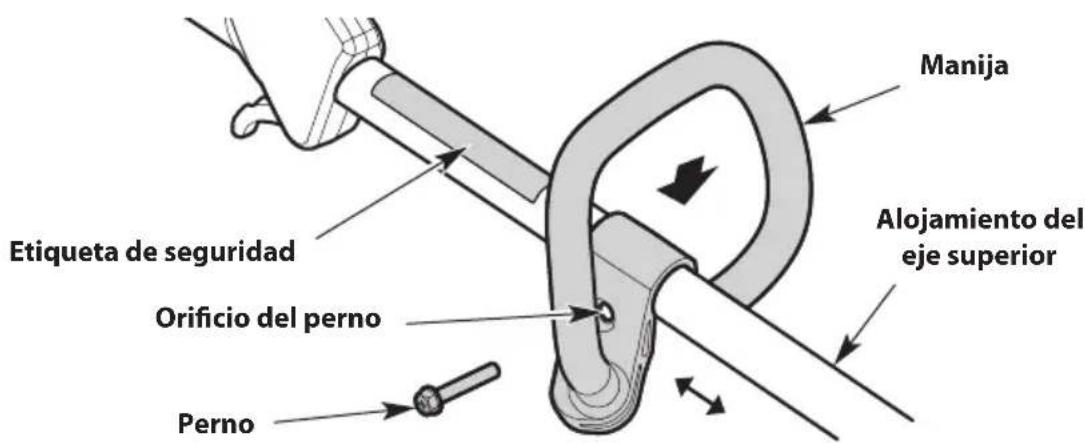

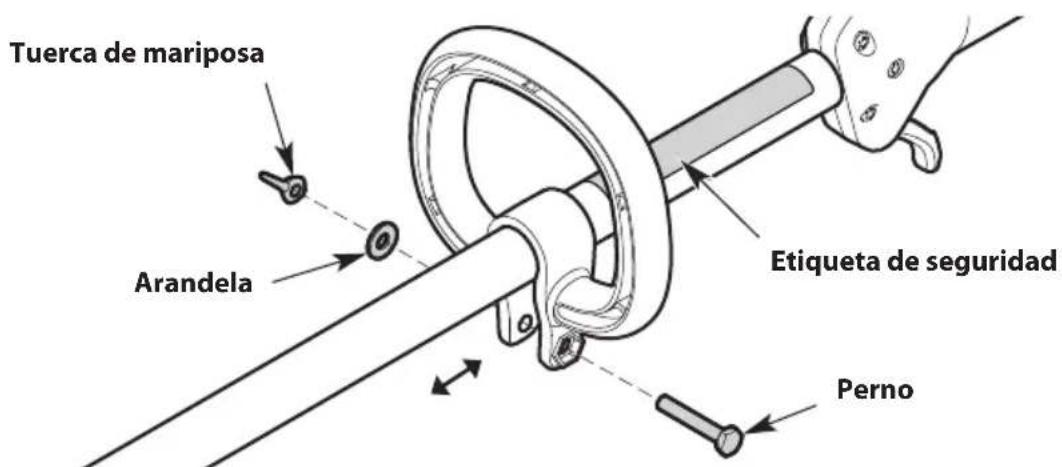

Tuerca de mariposa Arandela Etiqueta de seguridad Perno

Fig. 9

INSTALACIÓN Y AJUSTE DE LA MANIJA

(Tipo de manija B)

Instalación de la manija

1. Oprima la manija hacia abajo sobre el alojamiento del eje superior (Fig. 10). Asegúrese de que el orificio del perno mire hacia la derecha (Fig. 10).
2. Inserte el perno en el orificio del perno y oprímaco para que pase a través de él (Fig. 10). Ajuste el perno con un destornillador de cabeza plana, pero no lo ajuste completamente.
3. Mantenga la unidad en la posición de funcionamiento (Fig. 15). Mueva la manija hacia arriba o abajo del alojamiento del eje superior hasta que esté en una posición cómoda (Fig. 10). Compruebe que la manija esté ubicada más allá del extremo de la etiqueta de seguridad (Fig. 10).
4. Ajuste el perno con un destornillador de cabeza plana hasta que la manija quede segura.

Ajuste de la manija

Si la manija requiere ajustes:

1. Afloje el perno con un destornillador de cabeza plana (Fig. 10).

2. Mantenga la unidad en la posición de funcionamiento (Fig. 15). Mueva la manija hacia arriba o abajo del alojamiento del eje superior hasta que esté en una posición cómoda (Fig. 10). Compruebe que la manija esté ubicada más allá del extremo de la etiqueta de seguridad (Fig. 10).

3. Ajuste el perno con un destornillador de cabeza plana hasta que la manija quede segura.

Manija Alojamiento del eje superior Orificio del perno Etiqueta de seguridad Perno

Fig. 10

ACEITE Y COMBUSTIBLE

INSTRUCCIONES PARA LA MEZCLA DEL ACEITE Y EL COMBUSTIBLE

El uso de combustible viejo y/o mal mezclado es la causa más frecuente de los problemas de rendimiento. Sólo se debe utilizar gasolina nueva, limpia y sin plomo. Siga atentamente las instrucciones para que la mezcla de gasolina/aceite sea adecuada.

Definición de combustibles mezclados

Actualmente los combustibles con frecuencia son una mezcla de gasolina y oxigenatos como etanol, metanol o éter (éter metílico terciario-butílico, MTBE). Los combustibles con mezcla de alcohol absorben el agua. Con tan solo un 1% de agua en el combustible es posible que el combustible y el aceite se separen, formando ácidos cuando se almacenan. SIEMPRE debe usar combustible nuevo (con menos de 30 días de antigüedad).

NOTA: Deseche el combustible usado de acuerdo con las normativas federales, estatales y locales.

Uso de combustibles mezclados

Si utiliza un combustible mezclado:

• Utilice siempre la mezcla de combustible nueva según se explica en este manual del operador
• Use un aditivo para combustible
• Agite siempre la mezcla de combustible antes de recargar combustible en la unidad

PRECAUCIÓN: NO UTILICE COMBUSTIBLE E85 EN ESTA UNIDAD.

Se ha demostrado que el combustible que contiene más de un 10% de etanol es probable que dañe este motor y anule la garantía.

Uso de aditivos para el combustible

El recipiente de aceite de 2 ciclos que se suministra con esta unidad contiene un aditivo para combustible que ayuda a inhibir la corrosión y minimiza la formación de depósitos de goma. Utilice siempre la marca de aceite de 2 ciclos que vino con esta unidad. Si no está disponible, utilice un aceite de 2 ciclos que esté diseñado para motores enfriados por aire y mezclelo con un aditivo para combustible. Agregue 0.8 onzas (23 ml) de aditivo para combustible por galón de combustible según las instrucciones del recipiente. NUNCA agregue aditivos para el combustible directamente al depósito de combustible de la unidad.

Mezcla del combustible

NOTA: La presente unidad viene con un recipiente de 3.2 onzas (95 ml) de aceite de 2 ciclos. Para obtener la mezcla de combustible correcta que se describe a continuación, vierta todo el recipiente dentro de un galón de gasolina sin plomo.

PRECAUCIÓN: Para el funcionamiento correcto del motor y la máxima confiabilidad, preste mucha atención y siga estrictamente las instrucciones para la mezcla de la gasolina y el aceite que figuran en el recipiente de aceite de 2 ciclos. El uso de combustible que se mezcló incorrectamente puede dañar gravemente el motor.

Mezcle completamente la proporción adecuada de gasolina sin plomo con el aceite para motor de 2 ciclos. No los mezcle directamente en el depósito de combustible de la unidad. Use una lata de combustible separada. Utilice una proporción de 40:1 de gasolina/aceite. Consulte la tabla a continuación para conocer las proporciones específicas para mezclar la gasolina y el aceite.

Gasolina sin plomo A	ceite de 2 ciclos
1 galón EE. UU.(3.8 litros)	3.2 onzas líquidas(95 ml)
1 liter 25 ml

PROPORCIÓN DE LA MEZCLA - 40:1

CARGA DE COMBUSTIBLE EN LA UNIDAD

ADVERTENCIA: La gasolina es extremadamente inflamable. Los vapores encendidos pueden explotar. Detenga siempre el motor y déjelo enfriar antes de llenar el depósito de combustible. No fume mientras llena el depósito. Mantenga las chispas y llamas abiertas a una distancia de la zona.

ADVERTENCIA: Retire la tapa del combustible lentamente a fin de evitar lesiones ocasionadas por salpicaduras de combustible. Nunca opere la unidad si la tapa del combustible no está bien sujeta en su lugar.

ADVERTENCIA: Agregue combustible en una zona al aire libre, limpia y bien ventilada. Limpie de inmediato la gasolina que se haya derramado. Evite que se genere una fuente de encendido para el combustible derramado. No arranque el motor hasta que se hayan disipado los vapores del combustible.

1. Ubique la unidad con la tapa del combustible orientada hacia arriba.
2. Extraiga lentamente la tapa de combustible.
3. Ubique el pico del recipiente de combustible dentro del orificio de llenado del depósito de combustible y llene el depósito.
   NOTA: NO llene en exceso el depósito de combustible.
4. Limpie el combustible que se pueda haber derramado.
5. Vuelva a colocar la tapa del combustible.
6. Mueva la unidad al menos 30 pies (9.1m) del recipiente de combustible y del sitio de carga de combustible antes de arrancar el motor.

ARRANQUE Y PARADA

ADVERTENCIA: Opere esta unidad únicamente en una zona bien ventilada, al aire libre. Los humos de escape de monóxido de carbono pueden ser mortales en un lugar cerrado.

ADVERTENCIA: Se debe evitar arrancar accidentalmente la unidad. A fin de evitar que se produzcan lesiones graves, el operador y la unidad deben estar en una posición estable cuando se jala la cuerda de arranque (Fig. 14).

ADVERTENCIA: El cabezal de corte girará durante el procedimiento de arranque. Utilice vestimenta de protección y respete todas las instrucciones de seguridad para evitar que se produzcan lesiones personales graves.

INSTRUCCIONES DE ARRANQUE

NOTA: No es necesario encender la unidad. El interruptor de encendido/apagado está en la posición Encendido (I) en todo momento (Fig. 11).

Antes de hacer arrancar la unidad

1. Mezcle gasolina con aceite. Consulte las Instrucciones para la mezcla de aceite y combustible.
2. Cargue el depósito de combustible. Consulte Carga de combustible en la unidad.

Arranque de la unidad

CEBAR:

1. Presione y luego suelte el bulbo del cebador lentamente 10 veces (Fig. 13). Si no puede ver combustible en el bulbo del cebador, oprima y suelte el bulbo del cebador hasta que se vea combustible.
2. Coloque la palanca del estrangulador en la Posición 1 (Fig. 13).

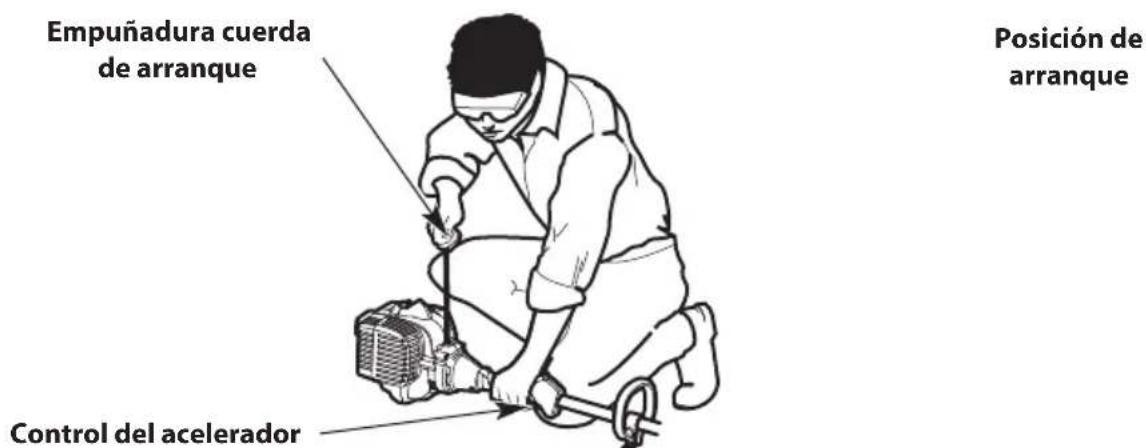

3. Agacharse en la posición de arranque (Fig. 14).
4. Apriete y mantenga oprimido el control del acelerador (Fig. 12).

NOTA: Continúe APRETANDO y MANTENGA APRETADO el control del acelerador para TODOS los pasos subsiguientes.

1. Tire de la cuerda de arranque con un movimiento firme y controlado 5 veces (Fig. 14). NO tire de la cuerda de arranque más de 5 veces.

ARRANCAR:

1. Coloque la palanca del estrangulador en la Posición 2 (Fig. 13).
2. Tire de la cuerda de arranque con un movimiento controlado y firme entre 5 y 10 veces para que arranque el motor.
3. Deje que el motor se caliente durante 60 segundos.
4. Coloque la palanca del estrangulador en la Posición 3 (Fig. 13). Deje que el motor se caliente 60 segundos más. Se puede usar la unidad durante este período.

NOTA: El motor se calentó adecuadamente cuando acelera sin problemas.

SI... el motor no funciona de manera uniforme, regrese la palanca del estrangulador a la Posición 2 y siga calentándolo.
SI... el motor no arranca, repita el procedimiento de arranque.
Sl... el motor no arranca al cabo de algunos intentos: Coloque la palanca del estrangulador en la Posición 3. Apriete y mantenga apretado el control del acelerador. Tire de la cuerda de arranque con un movimiento controlado y firme hasta que arranque la unidad.
SI... el motor ya está caliente: Coloque la palanca del estrangulador en la Posición 3. Apriete y mantenga apretado el control del acelerador. Tire de la cuerda de arranque con un movimiento controlado y firme hasta que arranque la unidad.

INSTRUCCIONES DE PARADA

1. Suelte el control del acelerador y deje que el motor funcione en ralentí.
2. Oprima y mantenga apretado el interruptor de encendido/apagado en la posición Apagado (O) hasta que el motor se pare por completo (Fig. 11).

Interruptor encendido / apagado Encendido (I) Apagado (O)

Fig. 11

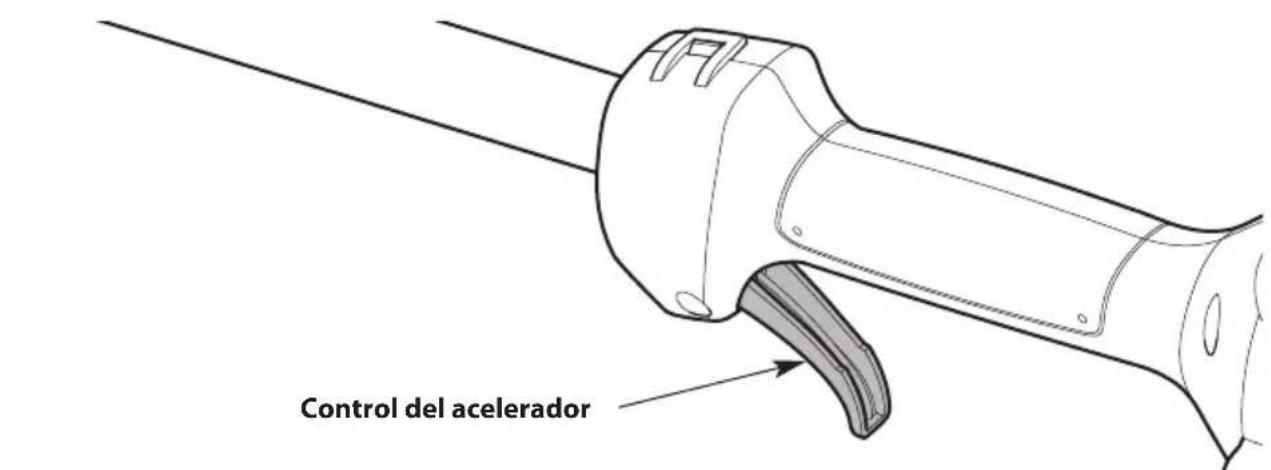

Control del acelerador

Fig. 12

Fig. 13

Fig. 14

OPERACIÓN

CÓMO SOSTENER LA UNIDAD

ADVERTENCIA: Utilice siempre protección ocular, auditiva, de manos, pies y corporal para reducir el riesgo de sufrir lesiones durante la operación de esta unidad.

ADVERTENCIA: A fin de evitar lesiones personales graves, evite el contacto del brazo con el motor mientras opere la unidad. El motor puede estar muy caliente.

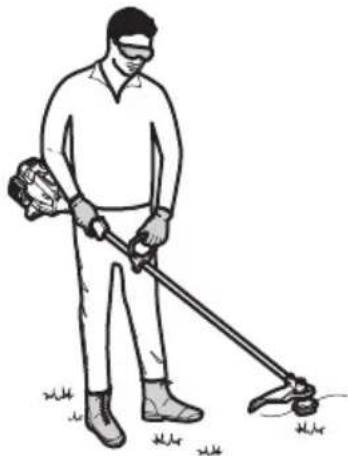

• Párese en la posición de arranque (Fig. 15). Párese derecho. No se incline sobre el aparato.
• Mantenga los pies alejados y apoyados firmemente sobre el suelo.
• Sujete la empuñadura del eje con la mano derecha. Mantenga el brazo derecho ligeramente doblado.
• Sostenga la manija con la mano izquierda. Mantenga el brazo izquierdo bien derecho.
• Mantenga la unidad al nivel de la cintura.
• Coloque el cabezal de corte a algunas pulgadas del suelo.

(Para unidades con cabezal de impacto)

Si la unidad está equipada con un cabezal de impacto, el hilo de corte se puede liberar del cabezal de corte sin parar el motor. Antes de hacerlo, asegúrese de que el cabezal de corte esté cargado con hilo. Consulte el Anexo de Reemplazo del hilo.

Para soltar más línea cuando opera la unidad a alta velocidad, golpee ligeramente la perilla percusiva contra el suelo (Fig. 16). Para obtener mejores resultados, golpee la perilla percusiva sobre terreno limpio o suelo duro. Intentar soltar línea en césped alto podría ahogar el motor.

NOTA: No apoye el cabezal de corte en el piso cuando la unidad esté funcionando.

Cada vez que se golpea la perilla de impacto, se suelta aproximadamente 1 pulgada (25.4 mm) de hilo de recorte.

NOTA: Mantenga siempre la línea de corte completamente extendida. Resulta más difícil soltar línea al acortarse la línea de corte.

Una cuchilla en el protector del cabezal de corte cortará la línea a la longitud correcta si se suelta demasiada línea.

ADVERTENCIA: No quite ni altere el conjunto de la cuchilla de corte de la línea.

Una línea demasiado larga hará que el motor se recaliente. Esto puede provocar graves lesiones personales o dañar la unidad.

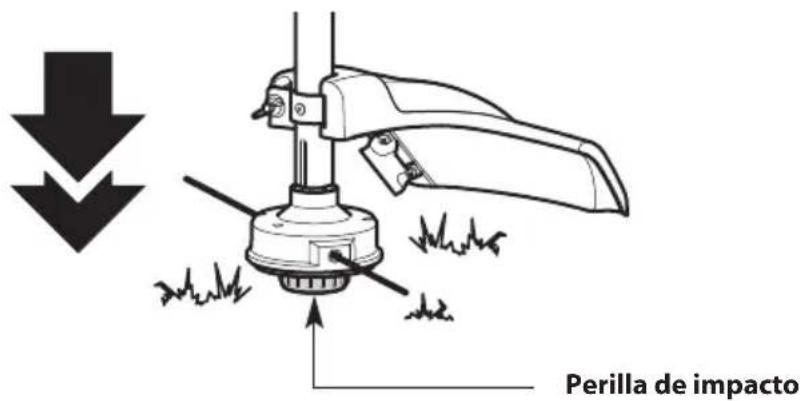

Perilla de impacto

Fig. 16

CONSEJOS PARA OBTENER LOS MEJORES RESULTADOS

- Para la mayoría de las operaciones, realice cortes de lado a lado. - La dirección hacia la que salgan los recortes de césped dependerá de la rotación del cabezal de corte. Para alejar los recortes del operador:

- Rotación en sentido de las agujas del reloj: Incline levemente el cabezal de corte hacia abajo a la izquierda; corte de derecha a izquierda siempre que sea posible.

- Rotación en sentido contrario a las agujas del reloj: Incline levemente el cabezal de corte hacia abajo a la derecha; corte de izquierda a derecha siempre que sea posible.

- Corte el pasto alto (de más de 20 cm [8 in]) de arriba hacia abajo bajando el cabezal de corte hacia el pasto.

• Corte con la punta del hilo de recorte.

• Corte en pequeños incrementos. Muévase lentamente. No exija demasiado a la unidad.

- No recorte césped o malezas que estén húmedos.

NOTA: El hilo puede romperse:

• Si se enreda con objetos extraños
• Por la fatiga normal del hilo
• Si se intenta cortar plantas gruesas
• Si se empuja el hilo contra objetos como paredes o cercas

RECORTE DECORATIVO

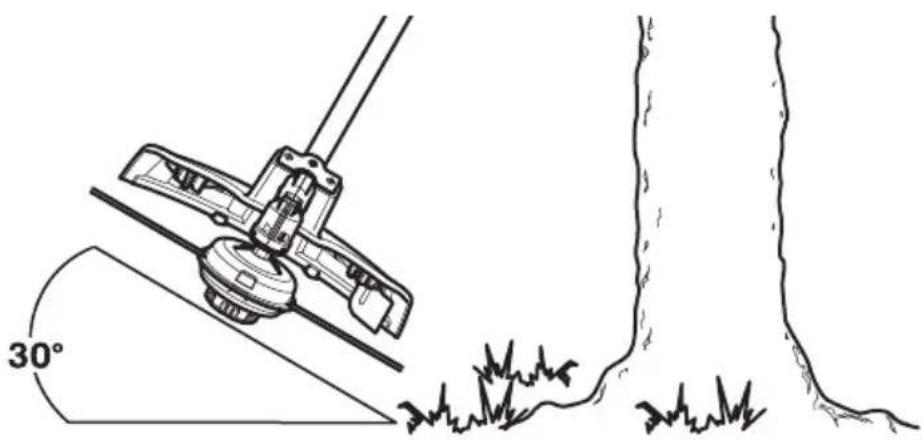

Cuando recorte alrededor de árboles, postes, vallas, etc., rote toda la unidad de manera que el cabezal de corte quede en un ángulo de 30° en relación con el suelo (Fig. 17).

ADVERTENCIA: A fin de evitar lesiones personales graves, siempre pare el motor y deje que se enfríe antes de limpiar o mantener la unidad. No realice ninguna tarea de limpieza o mantenimiento mientras la unidad esté en funcionamiento. Desconecte el cable de la bujía para evitar que la unidad arranque accidentalmente.

ADVERTENCIA: Utilice vestimenta de protección y respete todas las instrucciones de seguridad para evitar que se produzcan lesiones personales graves.

PLAN DE MANTENIMIENTO

Lleve a cabo los procedimientos necesarios de mantenimiento con la frecuencia indicada en la tabla. Estos procedimientos deberán también formar parte de cualquier ajuste de temporada.

NOTA: Es posible que algunos procedimientos de mantenimiento requieran herramientas o habilidades especiales. Si no está seguro acerca de estos procedimientos, lleve la unidad a un distribuidor de servicio autorizado. Consulte el Suplemento de servicio/garantía para obtener más información.

NOTA: Los trabajos de mantenimiento, reemplazo o reparación de los dispositivos y los sistemas de control de emisiones puede realizarlos un distribuidor de servicio autorizado. Consulte el Suplemento de servicio/garantía para obtener más información.

NOTA: Para ver la lista completa de términos y la cobertura de los dispositivos de control de emisiones como parachispas, silenciador, carburador, etc., lea la declaración de California/ EPA que viene junto con la unidad.

FRECUENCIA MANTENIMIENTO REQUERIDA

Cada 10 horas • Limpie y vuelva a lubricar el filtro de aire. Consulte Mantenimiento del filtro de aire.

Cada 25 horas • Controle el estado y la separación de la bujía de encendido.Consulte Mantenimiento de la bujía de encendido.

REEMPLAZO DEL HILO DE RECORTE

Consulte el Anexo de Reemplazo del hilo para obtener las instrucciones completas.

MANTENIMIENTO DEL FILTRO DE AIRE

Si no se mantiene el filtro de aire se puede obtener un rendimiento insuficiente o se pude dañar el motor de manera permanente. Las averías del motor ocasionadas por un mantenimiento inadecuado del filtro de aire no están cubiertas por la garantía del producto.

Limpieza del filtro de aire

1. Abra la cubierta del filtro de aire: Enganche sus dedos detrás de la lengüeta de la tapa. Para destrabar la tapa del filtro de aire, jale hacia la izquierda y lejos del motor. Es posible que deba jalar firmemente. Gire la cubierta del filtro de aire hacia la derecha (Fig. 18).
2. Extraiga el filtro de aire del interior de la cubierta del filtro de aire (Fig. 18).
3. Lave el filtro de aire con agua y detergente. Enjuaque minuciosamente el filtro de aire y déjelo secar.
4. Cubra el filtro de aire con una capa ligera de aceite SAE 30 limpio.
5. Apriete el filtro de aire para distribuir y eliminar el exceso de aceite.
6. Reinstale el filtro de aire dentro de la cubierta del filtro de aire (Fig. 18).

NOTA: Si se opera la unidad sin el filtro de aire y sin la cubierta del filtro de aire se ANULARÁ la garantía.

1. Cierre la cubierta del filtro de aire: Gire la cubierta del filtro de aire hacia la izquierda y oprimala para cerrarla hasta que la lengüeta de fijación entra a presión en su lugar (Fig. 18).

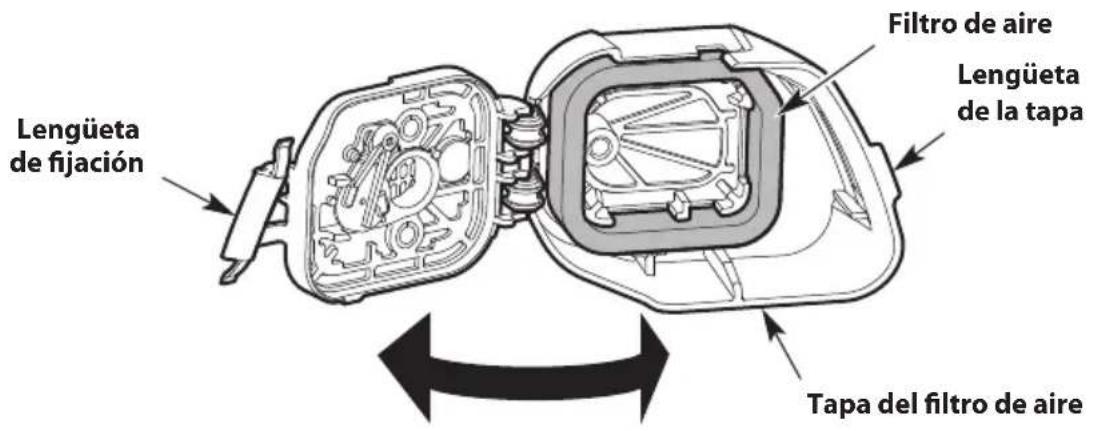

Lengüeta de fijación Filtro de aire Lengüeta de la tapa Tapa del filtro de aire

Fig. 18

AJUSTE DE LA VELOCIDAD DE RALENTÍ

ADVERTENCIA: El cabezal de corte girará durante los ajustes de la velocidad de ralentí. Utilice vestimenta de protección y respete todas las instrucciones de seguridad para evitar que se produzcan lesiones personales graves.

Si el motor no funciona al ralentí correctamente:

1. Arranque el motor. Consulte Arranque y Parada.

2. Suelte el control del acelerador y deje que el motor funcione en ralentí.

- Si el motor se para, aumente la velocidad de ralentí. Use un destornillador Phillips pequeño para girar el tornillo de velocidad de ralentí en el sentido de las agujas del reloj, 1/8 de giro cada vez hasta que el motor funciona al ralentí de manera uniforme (Fig. 19).

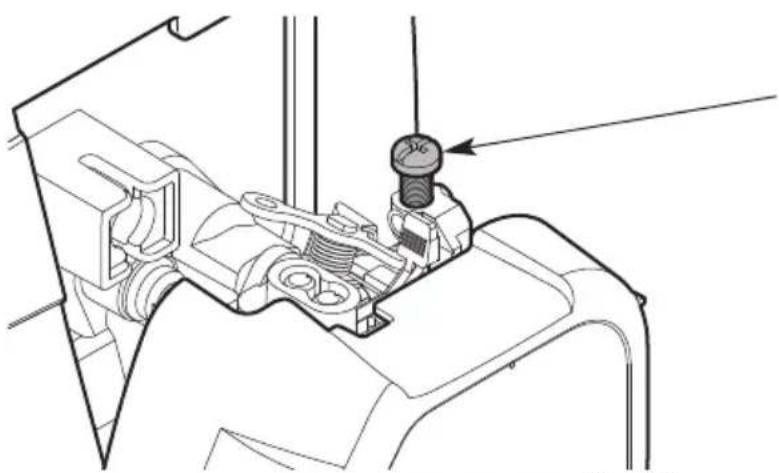

Tornillo de velocidad de ralentí
Fig. 19

MANTENIMIENTO DE LA BUJÍA

ADVERTENCIA: No limpie de forma abrasiva ni raspe o limpie los electrodos de las bujías. La presencia de polvo abrasivo en el motor podría dañar el cilindro.

1. Detenga el motor y deje que se enfríe. Sujete con firmeza la funda de la bujía y tire para sacarla de la bujía.
2. Limpie alrededor de la bujía. Retire la bujía de la tapa del cilindro con una llave de cubo de 5/8 pulgadas, girando en sentido contrario a las agujas del reloj.
3. Inspeccione la bujía. Si la bujía está agrietada, averiada o sucia, reemplácela por:

- una pieza de reemplazo n.° 753-06847, una Champion RDJ7J o una bujía equivalente.

1. Use un calibrador de separación para ajustar una separación de aire de 0.025 pulgadas (0.635 mm) (Fig. 20).
2. Instale la bujía dentro de la tapa del cilindro. Apriete la bujía con una llave de cubo de 5/8 pulgadas, girando en el sentido de las agujas del reloj hasta que quede ajustada.

NOTA: Si se usa una llave de par, apriete hasta:

110-120 pulgada·libra (12.3-13.5 N·m). No ajuste demasiado.

1. Vuelva a colocar la funda de la bujía.

0.025 pulgadas (0.635 mm)

Fig. 20

LIMPIEZA Y ALMACENAMIENTO

LIMPIEZA

ADVERTENCIA: A fin de evitar lesiones personales graves, siempre pare el motor y deje que se enfríe antes de limpiar o mantener la unidad.

• Use un cepillo pequeño para limpiar el exterior de la unidad.
• No utilice detergentes fuertes. Los productos de limpieza para el hogar que contienen aceites aromáticos como pino y limón, y los disolventes como el queroseno, pueden dañar el plástico.
• Limpie todo rastro de humedad con una tela suave.

ALMACENAMIENTO

ADVERTENCIA: Almacene la unidad lejos del alcance de los niños. Trabe la unidad para evitar que se la utilice sin permiso o que se provoquen daños.

ADVERTENCIA: Almacene la unidad en una zona seca y bien ventilada. Nunca almacene la unidad con combustible en lugares donde las emanaciones pueden alcanzar llamas abiertas o chispas. Deje que se enfríe el motor antes de almacenar la unidad.

Almacenamiento a corto plazo (1-2 semanas)

1. Almacene la unidad en posición horizontal. Si esto no es posible, almacene la unidad de manera vertical con el motor arriba.

Almacenamiento a largo plazo

1. Retire la tapa de combustible, incline la unidad y drene el combustible en un recipiente aprobado. Vuelva a colocar la tapa del combustible.
2. Arranque el motor y déjelo correr hasta que se detenga. Esto asegura que todo el combustible se haya drenado del carburador.
3. Deje que el motor se enfríe. Quítele la bujía y eche 5 gotas de cualquier aceite de motor de 2 tiempos de alta calidad en el cilindro. Jale la cuerda de arranque para distribuir el aceite. Coloque nuevamente la bujía.
4. Limpie minuciosamente la unidad e inspeccione si hay alguna pieza suelta o dañada. Repare o reemplace las piezas dañadas y ajuste los tornillos, tuercas o pernos que estén flojos.

Preparación de la unidad para su uso luego del almacenamiento a largo plazo

1. Retire la bujía de encendido. Incline la unidad para drenar todo el aceite del cilindro en un recipiente adecuado. Coloque nuevamente la bujía.

NOTA: No use combustible que haya estado guardado durante más de 30 días. Deseche el combustible viejo y aceite de acuerdo con las normativas federales, estatales y locales.

SOLUCIÓN DE PROBLEMAS

PROBLEMA SOLUCIÓN

EL MOTOR NO ARRANCA

El tanque de combustible está vacío	Llene el tanque de combustible con la mezcla adecuada
La pera del cebador no se oprimió lo suficiente	Oprima el bulbo del cebador 10 veces o hasta que se vea combustible
El motor está rebosado	Mueva la palanca del estrangulador a la Posición 3, apriete el control del acelerador y tire de la cuerda de arranque hasta que se ponga en marcha el motor
El combustible está viejo (tiene más de 30 días) y/o mal mezclado	Vacíe el tanque de combustible y eche combustible nuevo bien mezclado
La bujía está corroída Reemplace la bujía

EL MOTOR NO TRABAJA EN VACÍO

El filtro de aire está sucio Limpie o cambie el filtro de aire
El combustible está viejo (tiene más de 30 días) y/o mal mezclado	Vacíe el tanque de combustible y eche combustible nuevo bien mezclado
La marcha en vacío no es la correcta Ajuste la velocidad de marcha en vacío

EL MOTOR NO ACELERA

El combustible está viejo (tiene más de 30 días) y/o mal mezclado	Vacíe el tanque de combustible y eche combustible nuevo bien mezclado
El cabezal de corte está atascado de hierba Apague	el motor y limpie el cabezal de corte
El filtro de aire está sucio Limpie o cambie el filtro de aire

AL MOTOR LE FALTA POTENCIA O SE PARA

El combustible está viejo (tiene más de 30 días) y/o mal mezclado	Vacíe el tanque de combustible y eche combustible nuevo bien mezclado
El filtro de aire está sucio Limpie o cambie el filtro de aire
La bujía está corroída Reemplace la bujía

PROBLEMA SOLUCIÓN

EL CABEZAL DE CORTE NO HACE AVANZAR EL HILO (SOLO PARA CABEZALES DE IMPACTO)

El cabezal de corte tiene césped atascado Pare el motor y limpie el cabezal de corte

El cabezal de corte está desalineado Recargue hilo nuevo en el cabezal de corte

El carretel interior se traba Rebobine el hilo

El cabezal de corte está sucio Limpie el carrete interior y la bobina exterior

El hilo está soldado

El hilo está torcido Rebobine el hilo

No se extiende hilo suficiente

EL HILO DE CORTE AVANZA SIN CONTROL (SOLO PARA CABEZALES DE IMPACTO)

Hay aceite, producto de limpieza o lubricante en el cabezal de corte

Limpie y seque completamente el cabezal de corte

Si necesita asistencia adicional, comuníquese con un centro de servicio autorizado.

NOTAS

NOTAS

NOTAS

NOTAS

NOTAS

NOTAS
