MANUAL DE USUARIO KH-6I34BS00-EU SHARP

ES-Declaración de conformidad

Declaramos que nuestros productos cumplen con las Directivas Europeas, Decisiones y Regulaciones aplicables y los requisitos enumerados en dichas normativas.

ES: Este símbolo en el producto o su embalaje indica que este producto no debe tratarse como residuo doméstico. Por el contrario, debe llevarse al punto de recogida responsable del reciclaje de equipos eléctricos y electrónicos. Al asegurarse de que este producto se elimine correctamente, ayudará a prevenir las posibles consecuencias negativas para el medio ambiente y la salud de los seres humanos que, de lo contrario, podrían producirse debido a la manipulación incorrecta de los residuos de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la oficina municipal local, con el servicio de eliminación de residuos domésticos o con el comercio en el que haya adquirido el producto.

Instrucciones de seguridad

Descripción del electrodoméstico

Superficie de cocción y panel de control de los fogones

Funcionamiento del electrodoméstico

Apagado del electrodoméstico

Apagado de las zonas de cocción

Pausa inteligente

Indicador de calor residual.

Función de apagado de seguridad

Bloqueo para niños

Función de temporizador

Señal acústica

Función de aceleración

Encendido de las zonas puente

Función de cocción especial

Consejos y recomendaciones

Instalación del electrodoméstico

Seguridad de la instalación

Montaje de la placa en una encimera

Realización de una conexión eléctrica

Diagrama de conexiones eléctricas

ADVERTENCIAS DE SEGU- RIDAD

LEA ESTAS INSTRUCCIONES ATENTAMENTE Y EN SU TOTALIDAD ANTES DE USAR EL ELECTRODOMÉSTICO. GUÁRDELAS EN UN LUGAR ADECUADO PARA CONSULTARLAS EN CASO NECESARIO.

ESTE MANUAL SE HA PREPARADO PARA MÁS DE UN MODELO. ES PO-SIBLE QUE SU ELECTRODOMÉS-TICO NO TENGA ALGUNAS DE LAS FUNCIONES EXPLICADAS EN ESTE MANUAL. PRESTE ATENCIÓN A LAS EXPRESIONES QUE CONTIENEN IMÁGENES MIENTRAS LEE EL MA-NUAL DE INSTRUCCIONES.

Advertencias de seguridad generales

- Este electrodoméstico puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, si cuentan con supervisión o han recibido instrucciones sobre el uso del electrodoméstico de forma segura y entienden el riesgo

que conlleva. Los niños no deben jugar con el electrodoméstico. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños sin supervisión.

- ADVERTENCIA: El electrodoméstico y sus piezas accesibles se calientan al usarlos. Debe prestar atención para evitar tocar los elementos que se calientan. Se debe mantener alejados a los niños menores de 8 años a menos que estén supervisados continuamente.

- ADVERTENCIA: La cocción no supervisa-da en una placa con grasa o aceite puede ser peligrosa y puede provocar un incendio. NUNCA debe utilizar agua para apagar un fuego. Desconecte el

electrodoméstico y, a continuación, cubra la llama, por ejemplo, con una tapadera o una manta ignífuga.

- ADVERTENCIA: Peligro de incendio: no coloque objetos encima de las superficies de cocción.

- ADVERTENCIA: Si la superficie está agrietada, desconecte el dispositivo para evitar una posible descarga eléctrica.

- En lo que respecta a las placas de inducción, no se deben colocar objetos metálicos, como cuchillos, tenedores, cucharas y tapas, encima de la placa, ya que se pueden calentar.

- Después de usar la placa de inducción, apague el elemento de la placa con el control y no confíe en el

detector de sartenes.

- En el caso de las placas que incluyen una tapa, debe limpiar los derrames de la tapa antes de abrirla. Además, debe dejar que la superficie de la placa se enfríe antes de cerrar la tapa.

- El electrodoméstico no debe ser utilizado con un temporizador externo o un sistema de mando a distancia independiente.

- No utilice productos de limpieza abrasivos ni rascadores metálicos afilados para limpiar el cristal de la puerta del horno u otras superficies, ya que pueden rayar o dañar la superficie.

- No utilice limpiadores a vapor para limpiar el electrodoméstico.

- El electrodoméstico se ha fabricado de conformidad con todos los estándares y normas locales e in-

ternacionales aplicables.

• Los trabajos de mantenimiento y reparación deben ser llevados a cabo exclusivamente por técnicos autorizados. Los trabajos de instalación y reparación llevados a cabo por técnicos no autorizados pueden ponerle en peligro. Es peligroso realizar cualquier alteración o modificación de las especificaciones del electrodoméstico.
• Antes de instalar el producto, asegúrese de que las condiciones de distribución locales (tipo de gas y presión de gas, o tensión y frecuencia de la electricidad) y los requisitos del electrodoméstico sean compatibles. Los requisitos de este electrodoméstico se indican en la etiqueta.
• PRECAUCIÓN: Este electrodoméstico se ha diseñado exclusivamente para cocinar alimentos y se le debe dar exclusivamente un uso doméstico e interior. No se debe utilizar con ningún otro fin ni con ninguna otra aplicación como, por ejemplo, un uso no doméstico, en un entorno comercial o para calentar una habitación.
• Se han tomado todas las medidas de seguridad posibles para garantizar su seguridad. Como el cristal se puede romper, debe tener cuidado al limpiar el producto para evitar rayarlo. Evite golpear el cristal con accesorios.
• Asegúrese de que el cable eléctrico no se quede atrapado durante la instalación. Si el cable eléctrico resulta dañado, deberá ser cam-

biado por el fabricante, su agente del servicio técnico u otras personas con cualificaciones similares para evitar peligros.

Advertencias relativas a la instalación

• No utilice el electrodoméstico antes de instalarlo completamente.
• El electrodoméstico debe ser instalado por un técnico autorizado, que debe ponerlo en marcha. El fabricante no asume ningún tipo de responsabilidad por los daños que se puedan derivar de una colocación y una instalación incorrectas por parte de personas no autorizadas.

- Al desembalar el electrodoméstico, asegúrese de que no haya sufrido daños durante el transporte. Si observara cualquier defecto, no use el electrodoméstico y póngase en contacto de inmediato con un agente del servicio técnico autorizado. Como los materiales utilizados en el embalaje (nylon, grapas, poliestireno, etc.) pueden provocar daños en los niños, dichos materiales se deben recoger y eliminar de inmediato.

- Proteja el electrodoméstico de los efectos atmosféricos. No debe exponerlo a dichos efectos, como el sol, la lluvia, la nieve, etc.

- Los materiales circundantes del electrodoméstico (armario) deben poder resistir una temperatura mínima de 100 °C. La temperatura de la superficie inferior de la placa puede aumentar cuando la placa está en marcha.

Por lo tanto, se debe instalar una tabla debajo del producto.

- Durante el uso

• No coloque materiales inflamables o combustibles sobre el electrodoméstico o cerca del mismo mientras esté funcionando.
• No deje la placa sin supervisión mientras esté cocinando con aceites sólidos o líquidos, ya que podrían arder debido a un calentamiento extremo. Nunca debe echar agua a las llamas provocadas por aceites. Cubra la olla o la sartén con su tapa para ahogar la llama que se haya producido en ese caso y apague la placa.
• Siempre debe colocar las sartenes en el centro de la zona de cocción y girar los mangos hasta una posición segura, de forma que no se puedan golpear ni agarrar.
• Si no tiene previsto utilizar el electrodoméstico durante mucho tiempo, retire el enchufe de la toma eléctrica. Mantenga desconectado el control principal. Además, cuando no vaya a utilizar el electrodoméstico, cierre la llave del gas.
• Asegúrese de que los botones de control del electrodoméstico siempre estén en la posición “0” (parada) cuando no se esté utilizando.

Durante la limpieza y el mantenimiento

- Siempre debe apagar el electrodoméstico antes de realizar operaciones de limpieza o man-

tenimiento. Puede hacerlo des- enchufando el electrodoméstico o apagando los interruptores princi- pales.

• No extraiga los botones de control para limpiar el panel de control.
• PARA MANTENER LA EFICIENCIA Y LA SEGURIDAD DEL ELECTRODOMÉSTICO, LE RECOMENDAMOS QUE UTILICE SIEMPRE PIEZAS DE RECAMBIO ORIGINALES Y QUE ACUDA EXCLUSIVAMENTE A NUESTROS AGENTES DE SERVICIO TÉCNICO AUTORIZADOS EN CASO NECESARIO.

DESCRIPCIÓN DE LA PLACA

Estimado cliente:

Lea las instrucciones de esta guía de uso antes de utilizar la placa y guárdela para poder consultarla en el futuro.

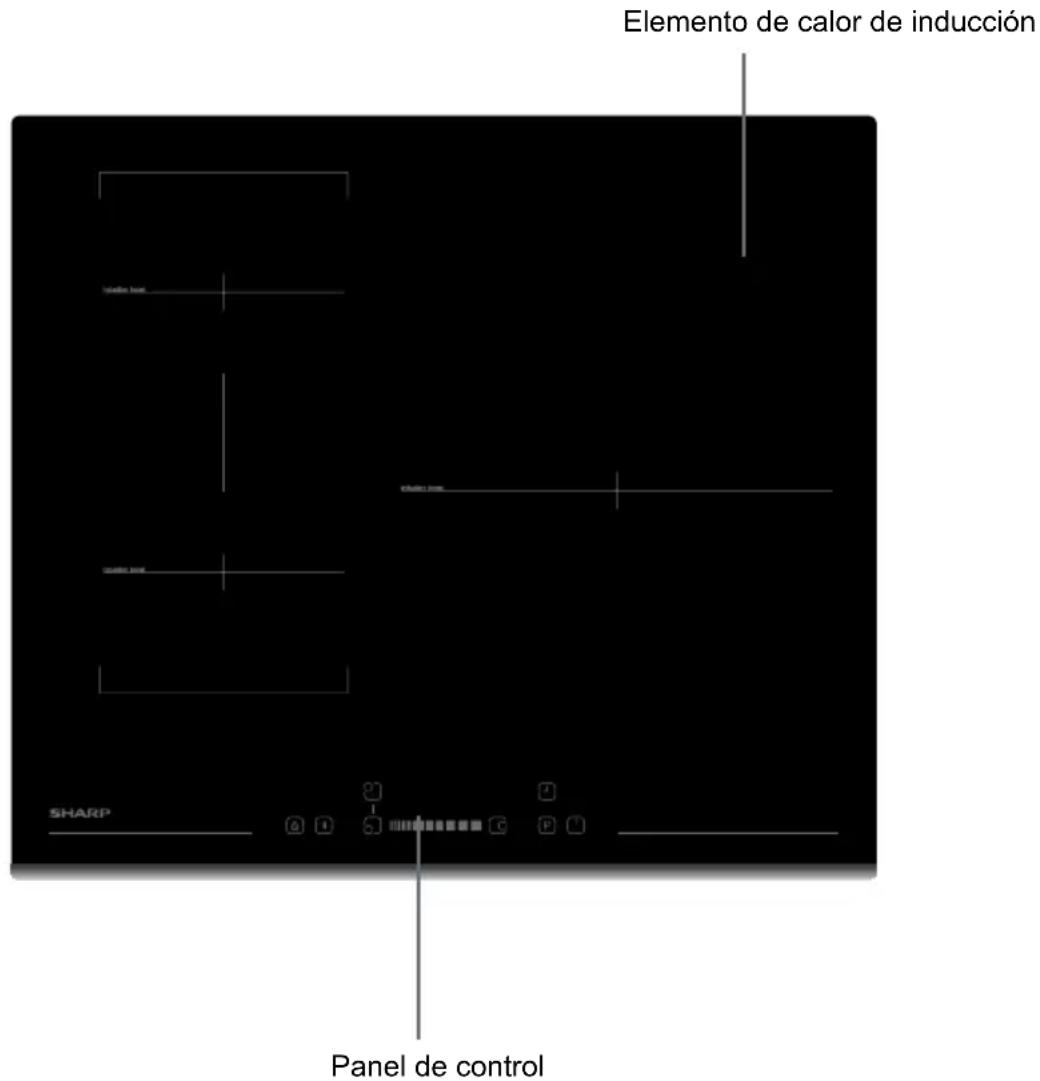

Superficie de cocción para 3 fogones:

Elemento de calor de inducción SHARP Panel de control

Nota: El aspecto de la placa puede ser distinto al del modelo mostrado debido a su configuración.

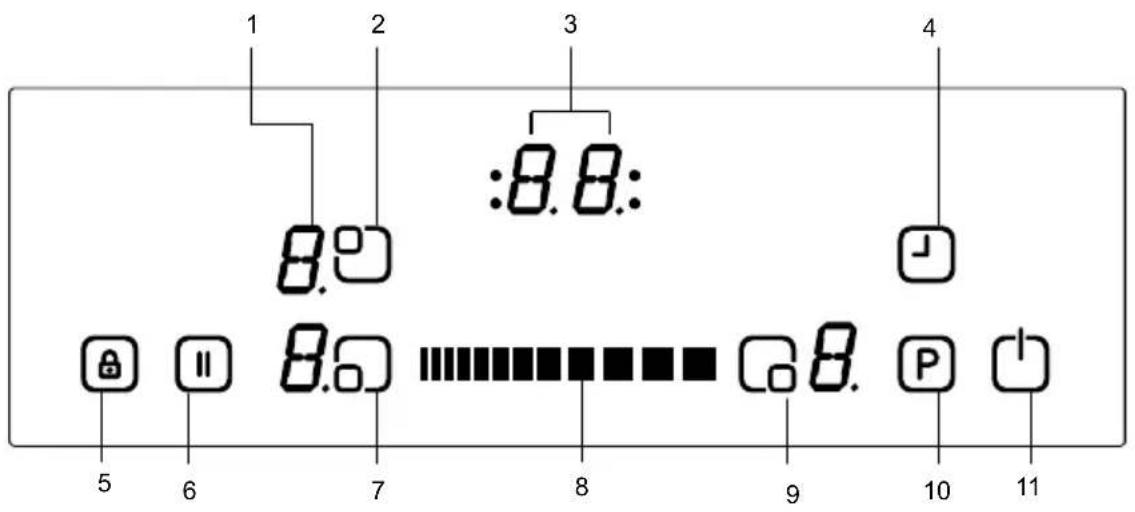

Panel de control para 3 fogones:

1 2 3 4 8.8: 5 6 7 8 9 10 11 8.0 8.0 8.0 8. P

1 - Indicador de fogón
2 - Selección del fogón superior izquierdo
3 - Indicador del temporizador
4 - Temporizador
5 - Indicador de bloqueo de teclas
6 - Pausa inteligente

7 - Selección del fogón inferior izquierdo
8 - Botones deslizantes
9 - Selección del fogón inferior de- recho
10 - Aceleración
11 - Encendido/Apagado

Utilice las zonas de cocción de inducción con recipientes adecuados.

Tras activar la alimentación, todos los indicadores se encenderán momentáneamente. A continuación, la placa quedará en modo de espera y estará lista para ponerla en marcha.

La placa se controla con sensores electrónicos que funcionan tocando los sensores correspondientes. Cada activación de sensor va seguida de una señal acústica.

Encendido del electrodoméstico:

Encienda la placa tocando la tecla ON/OFF 📋. Todos los fogones mostrarán un "0" estático y parpadearán los puntos de la parte inferior derecha. (Si no se selecciona ninguna zona de cocción en 20 segundos, la placa se apagará automáticamente).

Apagado del electrodoméstico:

Puede apagar la placa en cualquier momento tocando 📋. La tecla ON/OFF siempre tiene prioridad en la función de apagado.

Encendido de las zonas de cocción:

Toque la tecla de selección del fogón en el que desee cocinar. En el indicador del fogón seleccionado se verá un punto estático y se apagarán todos los puntos parpadeantes del resto de indicadores.

En el fogón seleccionado puede ajustar el nivel de calor tocando los botones deslizantes El elemento estará listo para cocinar. Para que la ebullición resulte más rápida, seleccione el nivel de cocción deseado y luego toque la tecla P para activar la función de aceleración.

Apagado de las zonas de cocción:

Seleccione el elemento que desee apagar pulsando la tecla de selección del fogón correspondiente. Mediante los botones deslizantes 🐘, reduzca la temperatura a “0”. (También usando al mismo tiempo la parte derecha e izquierda del botón deslizante la temperatura vuelve a “0”.)

Si la zona de cocción está caliente, aparecerá "H" en vez de "0".

Apagado de todas las zonas de cocción:

Para apagar todas las zonas de cocción al mismo tiempo, toque la tecla 🔒.

En el modo de espera, aparece una "H" en todas las zonas de cocción que están calientes.

Indicador de calor residual:

El indicador de calor residual indica que la vitrocerámica presenta una temperatura peligrosa si se toca en la circunferencia de una zona de cocción.

Después de apagar la zona de cocción, el indicador respectivo muestra una "H" hasta que la temperatura de la zona de cocción asignada alcance un nivel no peligroso.

Función de apagado de seguridad:

Cada zona de cocción se apagará una vez transcurrido un tiempo de funcionamiento máximo definido si no se modifica el ajuste de calor. Cada vez que se modifica la zona de cocción, el tiempo de funcionamiento máximo vuelve al valor inicial del límite de tiempo de funcionamiento. El tiempo de funcionamiento máximo depende del nivel de temperatura seleccionado.

Espere hasta que desaparezca la señal “F” de todas las zonas, encienda la placa tocando 📋 y siga usando el electrodoméstico.

Ajuste del calor	Apagado de seguridad después de
1-2 6 horas
3-4 5 horas
5 4 horas
6-9 1,5 horas

Bloqueo para niños:

La función de bloqueo para niños puede activarse tras encender el control. Para activar el bloqueo para niños, pulse al mismo tiempo las partes derecha e izquierda de la tecla deslizante y, a continuación, vuelva a pulsar la parte derecha de la tecla deslizante. El símbolo “L”, que significa BLOQUEADO, aparecerá en los indicadores de todos los fogones y el control no se podrá modificar. (Si una zona de cocción está caliente, se visualizarán los símbolos “L” y “H” por turnos).

La placa seguirá bloqueada hasta que se desbloquee, aunque el control se encienda y apague.

Para desactivar el bloqueo para niños, primero debe encender la placa. Pulse al mismo tiempo las partes derecha e izquierda de la tecla deslizante y, a continuación, vuelva a pulsar la parte izquierda de la tecla deslizante. El símbolo “L” desaparecerá en la pantalla y la placa se apagará.

Bloqueo de teclas

La función de bloqueo de teclas sirve para bloquear y poner el electrodoméstico en modo de ahorro durante su funcionamiento. No podrá realizar modificaciones táctiles como, por ejemplo, el aumento del nivel de calor y otros ajustes. Solo se puede apagar el electrodoméstico.

La función de bloqueo se activará si pulsa el botón de bloqueo de teclas durante al menos 2 segundos. Esta operación se confirma con una señal acústica. Tras pulsar el botón durante más de 2 segundos, el indicador de bloqueo de teclas parpadeará y la placa quedará bloqueada.

Función de temporizador:

La función de temporizador se lleva a cabo en dos versiones:

Temporizador del minutero (de 1 a 99 min.):

El temporizador del minutero se puede activar si las zonas de cocción están apagadas. En el temporizador se visualizará “00” con un punto parpadeante.

Utilice los botones deslizantes del temporizador II pat la unión

o reducir el tiempo. El intervalo de ajuste se encuentra entre 0 y 99 minutos. Si no se utiliza en 10 segundos, el temporizador del minutero quedará ajustado y desaparecerá el punto parpadeante. Una vez programado el temporizador, el tiempo transcurre con arreglo al ajuste.

Una vez agotado el tiempo, se es- cuchará una señal y parpadeará el indicador del temporizador. La señal acústica se detendrá automáticamente una vez transcurridos 30 segundos o pulsando cualquier tecla.

El temporizador del minutero se puede modificar o desactivar en cualquier momento con ayuda de los botones deslizantes del temporizador 📋

Si se desconecta la placa tocando en cualquier momento, también se desconectará el temporizador del minutero.

Temporizador de zona de cocción (de 1 a 99 min.):

Cuando se enciende la placa, se puede programar un temporizador independiente para cada zona de cocción.

Seleccione una zona de cocción, luego seleccione el valor de temperatura y, por último, active la tecla de ajuste del temporizador 📁. El temporizador se puede programar como función de apagado de una zona de cocción. Cuatro luces LED se distribuyen alrededor del temporizador. Estas luces indican cuál es la zona de cocción que tiene activado el temporizador.

Cuando transcurren 10 segundos después de la última operación, el indicador del temporizador cambia al temporizador que se vaya a poner en marcha a continuación (en caso de que se haya programado más de una zona de cocción).

Una vez agotado el tiempo programado, se escuchará una señal y el indicador mostrará “00” estáticamente; la luz LED del temporizador de la zona de cocción asignada parpadeará. La zona de cocción programada se apagará y se visualizará el símbolo “H” si la zona de cocción está caliente.

La señal acústica y el parpadeo de la luz LED del temporizador se detendrán automáticamente una vez transcurridos 30 segundos o pulsando cualquier tecla.

Señal acústica:

Mientras la placa está en marcha, las actividades siguientes se indican mediante una señal acústica:

Activación normal de las teclas con una señal acústica breve.

Uso continuado de las teclas durante más tiempo (10 segundos) con una señal acústica intermitente y más larga.

Función de aceleración:

Seleccione una zona de cocción, pro- grame el nivel de cocción con el “nivel de cocción deseado” y pulse de nuevo la tecla P (aceleración).

La función de aceleración se puede activar si el módulo de inducción acepta la programación de esta zona de cocción. Si la función de aceleración está activa, aparecerá una “P” en el indicador correspondiente.

La activación de la aceleración puede superar la potencia máxima y se activará el control de potencia integrado. La reducción de potencia necesaria se visualiza con el parpadeo del indicador de la zona de cocción correspondiente. El parpadeo se mantiene durante 3 segundos y permite otras adaptaciones de los ajustes antes de reducir la potencia.

Encendido de las zonas puente

Toque la tecla de selección del fogón izquierdo delantero y trasero simultáneamente. En el indicador del fogón seleccionado se verá un punto estático y el indicador muestra la "b" y la "r". Si se apaga el punto estático parpadeante en el resto de indicadores.

Seleccione la temperatura con el ajuste de aumento de calor mediante el lado derecho del botón deslizante y reduzca el ajuste de calor con el lado izquierdo del botón deslizante.

El elemento de puente estará listo para cocinar. Para que la ebullición resulte más rápida, seleccione el nivel de cocción deseado y luego toque la tecla P para activar la función de aceleración.

Apagado de las zonas de puente:

El elemento de puente se selecciona pulsando la tecla de selección del fogón izquierdo delantero y trasero con el lateral izquierdo del botón deslizante; reduzca el nivel a "0". Si la zona de cocción puente está caliente, aparecerá "H".

Función de cocción especial

Toque la tecla de selección del fogón consecutivamente para hervir, freír, mantener caliente o fundir chocolate. La función de cocción especial solo está disponible en el lado derecho del fogón. No se puede hervir y freír a la vez, pero tras oír una señal acústica del fogón, se pueden activar ambas funciones simultáneamente.

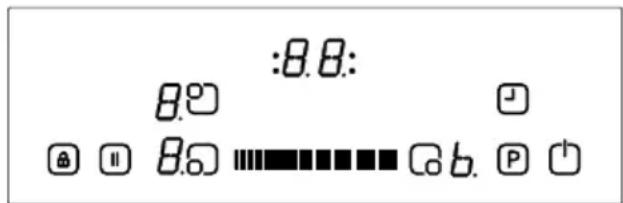

Función de hervir\*\*

Esta función permite hervir agua y mantenerla cerca del punto de ebullición. Para activar la función de hervir, toque dos veces la tecla de selección de fogón. Cuando la función de hervir está activa, el indicador correspondiente muestra el símbolo "b". Tras hervir el agua, la placa emite una señal acústica. Esta señal indica que se ha alcanzado el punto de ebullición.

El indicador del fogón trasero derecho muestra la función de ebullición.

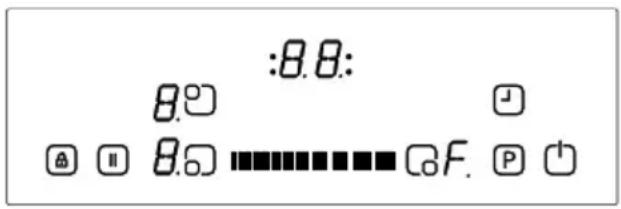

Esta función permite freír el aceite a una temperatura aproximada de 160 °C. Para activar la función de freír, toque la tecla de selección de fogón

tres veces. Cuando la función de freír está activa, el indicador correspondiente muestra el símbolo "F". El fogón emite una señal acústica después de un tiempo. Esta señal indica que el aceite está listo para freír.

El indicador del fogón derecho delante- ro indica la función de freír.

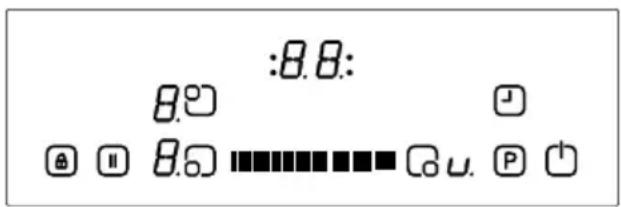

Función de mantener caliente\*\*

Esta función permite que el plato se mantenga automáticamente a una temperatura de unos 50 °C. Para activar la función de mantenimiento del calor, toque cuatro veces la tecla de selección de fogón. Cuando la función de mantenimiento de calor está activa, el indicador correspondiente muestra el símbolo “u”.

El indicador del fogón trasero derecho muestra la función de mantenimiento del calor.

Función de chocolate fundido

Esta función permite mantener automáticamente la temperatura del chocolate fundido o alimentos similares a unos 40 °C. Para activar la función de chocolate fundido, toque cinco veces la tecla de selección de fogón. Cuando la función de chocolate fundido está activa, el indicador correspondiente

muestra el símbolo "c".

El fogón delantero derecho muestra la función de chocolate fundido.

**Estas funciones y el tiempo varían en función de la cantidad de alimentos y la calidad del recipiente. Una cantidad de 1,5 litros de agua y 0,5 litros de aceite proporciona los mejores resultados de cocción con esta función.

La pausa inteligente, cuando está activada, reduce la potencia de todos los quemadores encendidos.

Si, a continuación, desactiva la pausa inteligente, los fogones volverán automáticamente al nivel anterior.

Si la pausa inteligente no se desactiva, la placa de cocción se apagará una vez transcurridos 30 minutos.

Toque (☐) para activar la pausa inteligente. La potencia de los fogones activados se reducirá al nivel 1 y aparecerá "II" en todos los indicadores.

Toque (☐) de nuevo para desactivar la pausa inteligente. El símbolo “II” desaparecerá y los fogones empezarán a funcionar con el nivel programado anteriormente.

CONSEJOS Y RECOMENDACIONES

Recipientes de cocción

Utilice recipientes de cocción con la base gruesa y lisa, que tengan el mismo diámetro que el elemento. Esto servirá para reducir las horas de cocción.

Los recipientes hechos de acero, acero esmaltado, hierro fundido y acero inoxidable (si han sido etiquetados correctamente por el fabricante) le proporcionarán los mejores resultados.

Los recipientes hechos de acero esmaltado o con bases de aluminio o cobre pueden provocar que queden residuos metálicos en la placa. Si esos residuos se dejan en la placa, resultan difíciles de eliminar. Limpie la placa después de cada uso.

Los recipientes son adecuados para inducción si un imán se adhiere a la base del recipiente.

Los recipientes deben colocarse centrados sobre la zona de cocción. Si no se colocan correctamente, esto se indicará en el visualizador.

Al usar unas determinadas sartenes, es posible que se escuchen diversos ruidos en las sartenes. Esto se debe a su diseño y no afecta al rendimiento ni a la seguridad de la placa.

CORRECTO

INCORRECTO

Las zonas de cocción de inducción se adaptan automáticamente al tamaño de la base del recipiente hasta un límite determinado. Sin embargo, la parte magnética de la base del recipiente debe tener un diámetro mínimo, con arreglo al tamaño de la zona de cocción.

Coloque siempre el recipiente en la zona de cocción antes de encenderla. Si se enciende antes de colocar un recipiente, la zona de cocción no funcionará y se mostrará el indicador de control.

Utilice una tapa para reducir el tiempo de cocción.

Cuando el líquido empiece a hervir, reduzca el ajuste de temperatura.

Minimice la cantidad de líquido o grasa para reducir los tiempos de cocción.

Seleccione el ajuste de temperatura correcto para las aplicaciones de cocción.

Ejemplos de aplicaciones de cocción

La información indicada en la tabla siguiente se incluye únicamente como orientación.

Ajustes	Jsar para
0	Elemento apagado
1-3	Advertencia delicado
4-5	Advertencia cocción a fuego lento
6-7	Recalentar y cocción rápida
8	Hervir, saltear y quemar
9	Máximo calor
P	Función de aceleración

Consejos de limpieza

No utilice estropajos abrasivos, limpiadores corrosivos, limpiadores en aerosol u objetos afilados para limpiar la superficie de la placa.

Para eliminar alimentos quemados, mójelos con un trapo húmedo y lava- vajillas líquido.

Puede utilizar un rascador para limpiar los alimentos o los restos. Los alimentos adheridos se deben limpiar de inmediato cuando se derraman, antes de que se enfríe la placa.

Si utiliza un rascador, tenga cuidado para no rayar el adhesivo de silicona de los bordes de la placa.

El rascador tiene una cuchilla; por lo tanto, debe mantenerlo fuera del alcance de los niños.

Utilice un limpiador especial para pla- cas de cerámica mientras la placa esté caliente. Enjuague y seque con un trapo limpio o una servilleta de papel.

INSTALACIÓN DEL ELECTRO- DOMÉSTICO

ADVERTENCIA:

La conexión eléctrica de esta placa debe ser llevada a cabo por un electricista cualificado, de conformidad con las instrucciones de esta guía y con la normativa vigente. En caso de que se produzcan daños como resultado de una conexión o una instalación incorrecta, la garantía no será válida. Este electrodoméstico debe contar con una toma a tierra.

Seguridad de la instalación

Toda superficie que se encuentre por encima de la placa debe quedar a una distancia mínima de 65 cm por encima.

Los ventiladores del extractor deben instalarse de acuerdo con las instrucciones del fabricante.

La pared que está en contacto con la parte trasera de la placa debe estar hecha de material ignífugo.

·La longitud del cable de alimentación no debe ser superior a 2 metros.

Montaje de la placa en una superficie de trabajo

La placa se puede insertar en cual- quier encimera, siempre que sea re- sistente a un calor máximo de 90 °C.

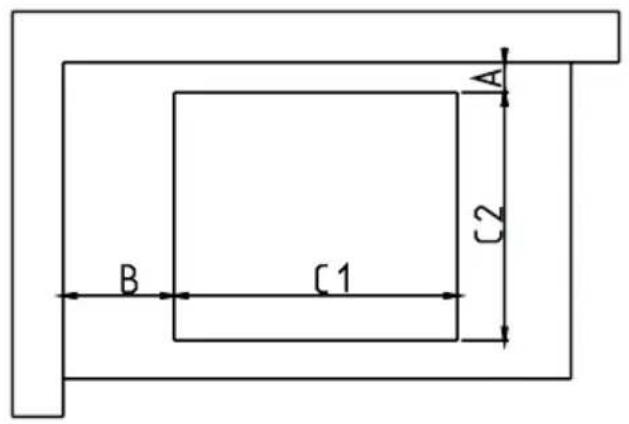

Cree una abertura con las dimen- siones que se indican en la imagen inferior y en la página siguiente.

La placa de inducción se puede instalar en encimeras de 25 a 40 mm de grosor.

PRODUCT DIMENSION	W (mm)	D (mm)	H (mm)
	590	520	53

D W H

A C2 B C1

CUT OUT DIMENSION C1	(mm) C2 (mm)
	560	490

Coloque la cinta adhesiva de sellado de una cara alrededor de todo el borde inferior de vidrio de la superficie de cocción, a lo largo del borde exterior del panel de vitrocerámica. No debe estirarla.

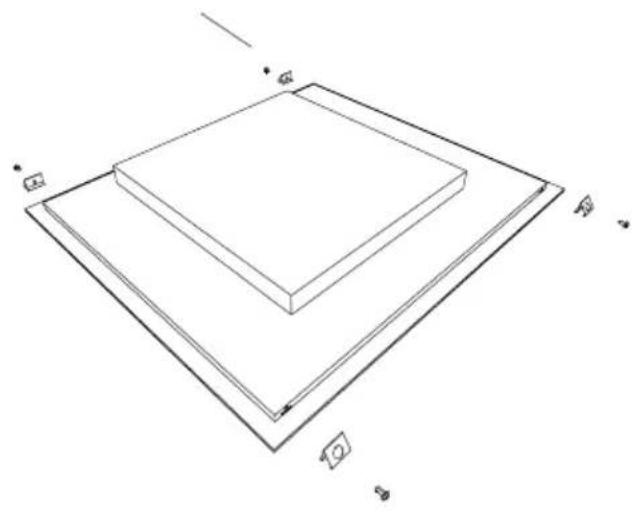

Atornille las 4 abrazaderas de montaje de la encimera en las paredes laterales del producto.

Abrazadera de montaje de la encimera

Realización de una conexión eléctrica

Antes de realizar una conexión, compruebe lo siguiente:

La tensión de la alimentación debe ser la misma que la indicada en la etiqueta de identificación que se encuentra en la parte trasera de la placa.

El circuito puede soportar la carga del electrodoméstico (consulte la placa de identificación).

La alimentación de red cuenta con una toma a tierra, conforme con las disposiciones de la normativa vigente y que se encuentra en buen estado.

Se puede acceder fácilmente al interruptor de fusibles una vez instalada la placa.

Si no hay un circuito y un interruptor de fusibles exclusivos para la placa, un electricista cualificado deberá instalarlos antes de conectar la placa.

Un cable adecuado y aprobado se debe conectar desde la unidad de consumo (caja de fusibles eléctricos) y debe quedar protegido por su propio fusible de 50 amperios o un microdisyuntor. El electricista debe proporcionar un interruptor con fusibles en todos los polos, que desconecte tanto la línea (bajo tensión) como los conductores neutros, con una separación de contacto mínima de 3,0 mm.

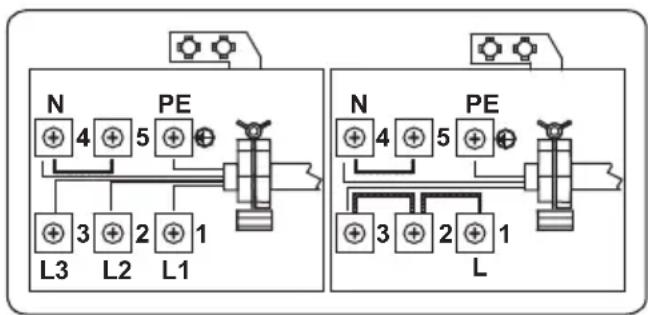

El interruptor con fusibles se debe instalar en la pared de la cocina, por encima de la superficie de trabajo y al lado de la placa, no por encima de ella, de conformidad con la normativa IEE. Conecte el interruptor con fusibles a una caja de conexiones que debe estar instalada en la pared a unos 61 cm (24 pulgadas) por encima del nivel del suelo y detrás de la placa. A continuación se puede conectar el cable de alimentación de la placa. Conecte un extremo de la caja de conexiones y conecte el otro extremo a la caja de conexiones de alimentación de la placa, que se encuentra en la parte trasera de la placa. Retire la tapa de la caja de conexiones e instale el cable, de conformidad con el diagrama de conexiones.

El cable de alimentación debe mante- nerse apartado de las fuentes directas de calor.

En lo que respecta a la placa de inducción, el cable debe ser de tipo H05VV-F 3x4 mm²/60227 IEC 53. •• En la parte inferior del electrodoméstico encontrará el diagrama de conexiones.

CÓDIGOS DE ERROR

Si se produce un error, el código de error se visualizará en el fogón.

E1: El ventilador de refrigeración se ha desactivado; avise a los técnicos autorizados.

E3: Si la tensión de alimentación es distinta a los valores nominales, apague la placa tocando 📋, espere a que el símbolo "H" de todas las zonas, encienda la placa tocando 🅸 continúe utilizando la placa. Si aparece un error de calibración, avise a los técnicos autorizados.

E4: Si la frecuencia de alimentación es distinta a los valores nominales, apague la placa tocando 📋, espere a que el símbolo “H” de todas las zonas, encienda la placa tocando 📋 y continúe utilizando la placa. Si se vuelve a producir el mismo error, desenchufe y enchufe, encienda la placa tocando 📋 y continúe utilizando la placa. Si se sigue produciendo el mismo error, avise a los técnicos autorizados.

E5: La temperatura interna de la placa es demasiado alta; apague la placa tocando 📋 y deje que se enfríen los fogones.

E6: Error de comunicación entre el control táctil y el fogón; avise a los técnicos autorizados.

E7: El sensor de temperatura de la bobina se ha desactivado; avise a los técnicos autorizados.

E8: El sensor de temperatura de refrigeración se ha desactivado; avise a los técnicos autorizados.

E9: Error de calibración; avise a los técnicos autorizados.

SISUKORD:

Ohutuseeskirjad

Seadme kirjeldus
