MANUAL DE USUARIO Sloane CR7022A Crosley

Sistema de estantes Sloane

Manual de instrucciones

¿Tiene preguntas, ha tenido problemas o hay piezas faltantes?

Antes de devolver el producto a la tienda, comuníquese con nuestro Servicio al Cliente de 8 a. m. a 6 p. m., hora del este, de lunes a viernes

1-888-CROSLEY

www.crosleyradio.com

Instrucciones de seguridad

Lea y comprenda este manual en su totalidad antes de usar este producto. Conserve estas instrucciones para consultarlas en el futuro.

1. No use este producto cerca del agua.
2. Este producto debe ser utilizado solo con el tipo de fuente de alimentación indicado en la etiqueta o en este manual de instrucciones.
3. No subestime el propósito de seguridad del enchufe polarizado. Un enchufe polarizado posee dos hojas; una de ellas es más ancha que la otra. Este enchufe encajará en el tomacorriente en un solo sentido. Si no logra insertar completamente el enchufe en el tomacorriente, pruebe invirtiendo el enchufe. Si aún así el enchufe no encaja, comuníquese con su electricista.
4. Proteja el cable de alimentación de ser pisado o pinzado, en especial en los enchufes, los tomacorrientes y en el punto donde el cable sale del producto.
5. No sobrecargue los tomacorrientes de pared, cables de alargue, o receptáculos integrales, ya que puede generar un riesgo de incendio o descarga eléctrica.
6. No introduzca objetos de ningún tipo en el producto a través de las ranuras, ya que pueden hacer contacto con puntos de alto voltaje o provocar un cortocircuito que ocasione fuego o una descarga eléctrica. No derrame líquidos de ningún tipo sobre el producto.
7. No intente realizar tareas de mantenimiento por su cuenta, ya que abrir o remover la cubierta puede exponerlo a un voltaje peligroso y a otros riesgos. Deje toda tarea de mantenimiento en manos de un técnico de servicio calificado.
8. Los cambios o las modificaciones que no tengan la aprobación expresa de la parte responsable del cumplimiento pueden anular el permiso del usuario para utilizar el equipo.
9. No utilice accesorios que no son recomendados por los fabricantes del producto porque pueden ser peligrosos.
10. Cualquier combinación de carro y producto debe moverse con cuidado. Las paradas súbitas, el uso de fuerza excesiva y las superficies irregulares pueden causar que el producto y el carro se vuelquen.
11. Las ranuras de ventilación y las aberturas del gabinete son provistas para la ventilación y para asegurar el correcto funcionamiento del producto y evitar el recalentamiento. No bloquee ni cubra estas aberturas.
12. Desconecte el producto durante las tormentas eléctricas o cuando no se utilice durante períodos extendidos.

Artículos en este empaque

Antes de deshacerse de cualquier material del empaque, revíselo con atención y asegúrese de encontrar los siguientes artículos que se incluyen en este paquete:

• Tocadiscos
• Adaptador de 45 rpm
• Cable de entrada de 3.5 mm
• Transformador

Comuníquese con el Servicio al Cliente de Crosley en caso de que faltara algún accesorio en el empaque. Conserve el material de embalaje original para realizar cambios o devoluciones.

Especificaciones

Fuente de energía Transformador de CA, salida CC de 12 V 1 A

Consumo de energía 12 W

Potencia del altavoz 3", 4Ω, 5W x 2

Altavoz 33 ^1/_3 , 45, 78 RPM

Aguja de repuesto Crosley NP16

Rango de frecuencia FM 87.5 – 108 MHz

Nota:

• El diseño y las especificaciones están sujetos a cambios sin previo aviso.
• Con el fin de ahorrar en el consumo de energía, algunos modelos cumplirán con el estándar de ahorro de energía ERP (productos relacionados con la energía).
  En el caso de que no se produzca la entrada de audio durante 20 minutos, estos equipos se desactivarán automáticamente. Para volver a encenderlos y reanudar la reproducción, deberá apagar la unidad primero y luego volver a encenderla.

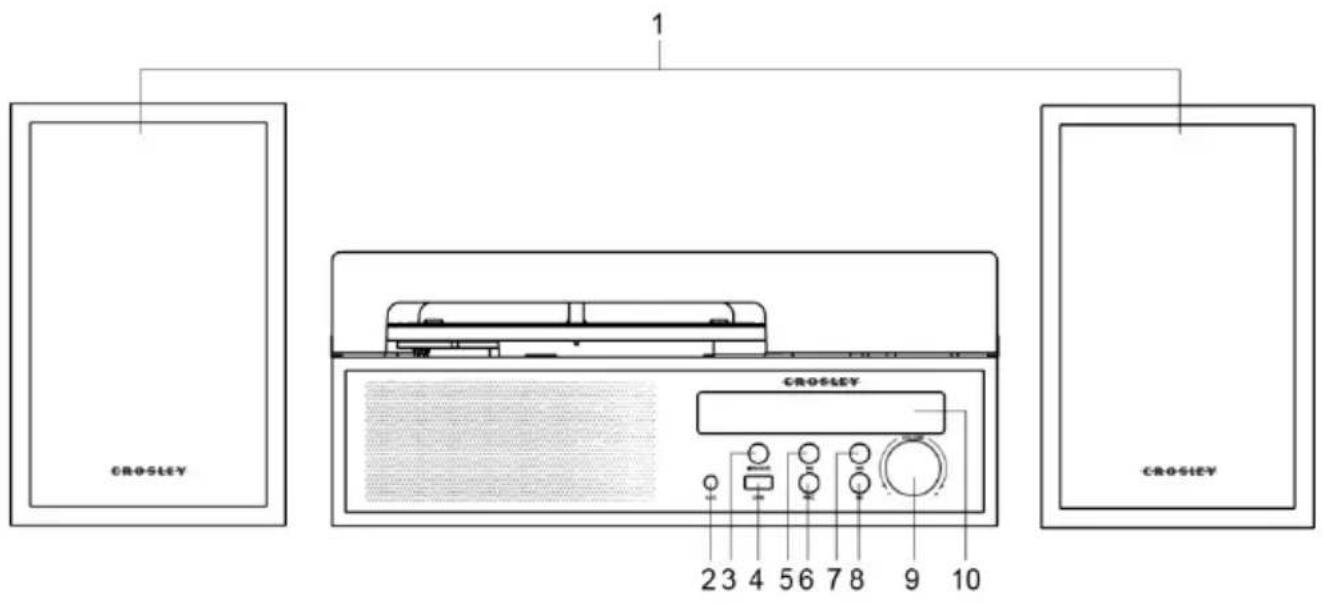

Descripción del producto

CROSLEY 1 CROSLEY 2 3 4 5 6 7 8 9 10 CROSLEY

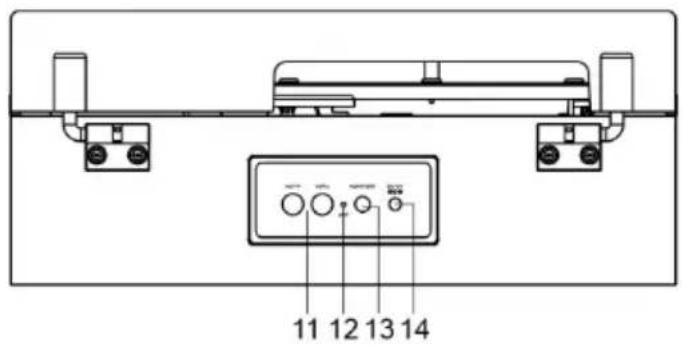

11 12 13 14

1. Altavoces
2. Conector de entrada auxiliar
3. Botón de encendido/modo
4. Puerto USB
5. Botón de salto hacia atrás
6. Boton grabar

7. Botón de salto hacia delante

8. Botón de reproducción/pausa

9. Perilla de volume
10. Pantalla de visualización
11. Conectores de altavoz
12. Antena externa
13. Conector de salida auxiliar
14. Conector de alimentación

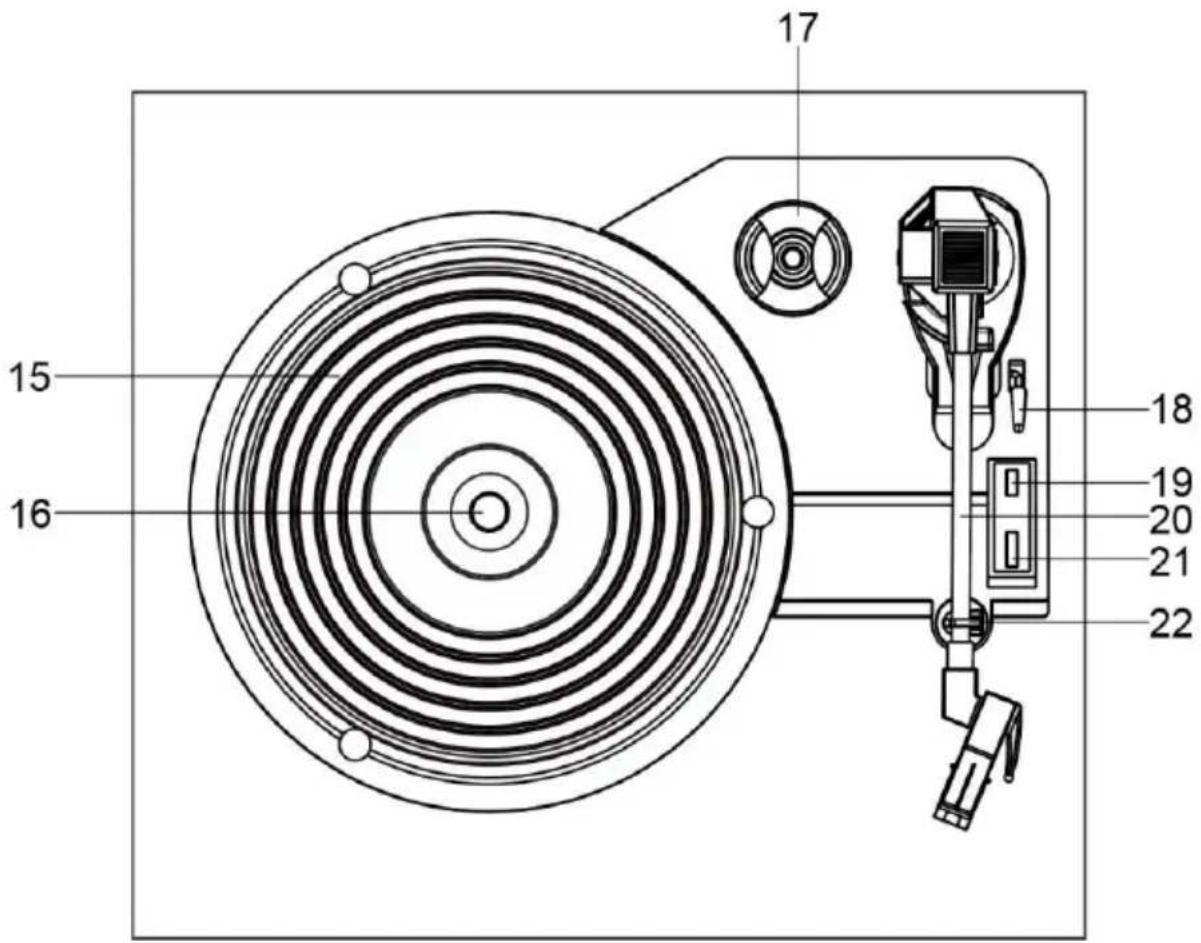

15 16 17 18 19 20 21 22

1. Bandeja del tocadiscos
2. Eje del tocadiscos
3. Adaptador de 45 rpm

4. Palanca del brazo

5. Interruptor de detención automática

6. Brazo del tocadiscos
7. Interruptor de velocidad
8. Broche de sujeción

Instalación inicial

Instalación indispensable

1. Coloque la unidad en una superficie plana y nivelada. El lugar seleccionado debe ser estable y estar libre de vibraciones.
2. Conecte los altavoces a los conectores de altavoz en la parte posterior de la unidad.
3. Quite la cinta de amarre que sujeta el brazo fonocaptor.
4. Conecte el adaptador de corriente al conector de alimentación de la unidad.
5. Mantenga presionado el botón de encendido para encender y apagar la unidad.

Nota: No enchufe el transformador de CA a un tomacorriente hasta terminar de ensamblar las partes. Antes de encender el equipo, vuelva a asegurarse de que todos los ajustes de conexión estén correctos. Siempre apague la unidad al conectarla o desconectarla.

Conexión de entrada auxiliar

Conexión de entrada auxiliar

Puede conectar un dispositivo de audio a esta unidad y reproducir su música a través de sus altavoces. Para hacer esto, conecte el cable auxiliar de 3,5 mm (no incluido) entre su dispositivo de audio y el conector de entrada auxiliar de esta unidad, presione el botón de modo hasta que se seleccione el modo AUX y comience a reproducir la música.

1. Para pausar la reproducción, presione brevemente el botón Pausa. Ajustar el volumen reanudará la reproducción.

Conexión de salida auxiliar

1. Si es necesario, primero inserte un extremo del cable auxiliar de 3,5 mm (no incluido) en el conector de entrada AUX de sus altavoces autoamplificados de acuerdo con su manual de usuario.
2. Inserte el otro extremo del cable auxiliar de 3,5 mm en el conector de salida AUX de la unidad.

Funcionamiento de la radio FM

1. Presione brevemente el botón de modo hasta que se muestre una estación de radio en la pantalla de visualización.
2. Una vez en el modo FM, presione el botón PLAY/PAUSE en la unidad para iniciar la búsqueda automática de estaciones. Una vez completado, las estaciones serán preestablecidas.
3. Presione brevemente el botón Saltar hacia adelante y hacia atrás para cambiar la estación de radio preestablecida.

Funcionamiento del tocadiscos

1. Presione brevemente el botón de modo hasta que se muestre "PHON" en la pantalla de visualización.
2. Configure el interruptor de velocidad en consecuencia.
3. Coloque el disco en el plato giratorio. Use el adaptador de 45 RPM si es necesario.
4. Retire el protector de la aguja del conjunto de la aguja.
   Nota: Para evitar daños en la aguja, asegúrese de que la protección de la aguja incluida esté en su lugar cada vez que mueva o limpie el tocadiscos.
5. Suelte el clip del brazo fonocaptor.
   Nota: cuando el tocadiscos no esté en uso, recuerde volver a bloquear el clip de sujeción.
6. Utilice la palanca del brazo fonocaptor para levantar el brazo fonocaptor.
7. Mueva suavemente el brazo fonocaptor sobre el disco donde desea que comience la reproducción. Vuelva a colocar la palanca del brazo fonocaptor en la posición hacia abajo. El brazo fonocaptor descenderá lentamente sobre el disco y comenzará la reproducción.
8. Cuando termine de reproducirse el disco, use la palanca del brazo fonocaptor nuevamente para levantar el brazo fonocaptor y luego vuelva a colocarlo en el soporte del brazo fonocaptor. Suelte la palanca para dejar que el brazo fonocaptor se asiente en su sitio. Para suspender la reproducción, repita los mismos pasos.
9. Bloquee el clip del brazo fonocaptor para asegurar el brazo fonocaptor.

Detención automática de la bandeja

Si el Interruptor de detención automática se encuentra en la posición ENCENDIDO, la bandeja dejará de girar automáticamente cuando el disco termine de reproducirse. En raras ocasiones, si el tocadiscos deja de reproducir el disco antes de que termine, ajuste el interruptor a la posición APAGADO. El problema se debería solucionar de esta manera.

Reemplazo de la aguja

Quitar la aguja

1. Tire del borde delantero de la aguja con suavidad.
2. Tire la aguja hacia adelante.
3. Tire hacia fuera y quítela.

1. Coloque la aguja de manera tal que la punta quede hacia abajo.
2. Alinee la parte trasera de la aguja con la cápsula.
3. Introduzca la aguja con el extremo delantero en un ángulo descendente y suavemente levante la parte delantera de la aguja hacia arriba hasta que se trabe en su lugar.

Funcionamiento de Bluetooth

1. Presione brevemente el botón de modo hasta que se muestre "bt" en la pantalla de visualización.
2. Active la conexión de Bluetooth en el dispositivo de audio, busque "CROSLEY CR7022A" y conéctelo.
3. Una vez que su dispositivo se haya emparejado correctamente con la unidad, escuchará un breve sonido de confirmación de la unidad.
4. Reproduzca música en forma inalámbrica desde el dispositivo hacia la unidad.
5. Para saltar hacia adelante, presione el botón de Salto hacia adelante y suelte.
6. Para saltar hacia atrás, presione el botón de Salto hacia atrás y suelte.
7. Para pausar la reproducción, presione brevemente el botón de Pause (Pausa).

Nota: Versión de Bluetooth - 5.0

Operación de salida Bluetooth

Este tocadiscos cuenta con salida Bluetooth, que es un dispositivo que transmite audio desde este tocadiscos a otro dispositivo Bluetooth, como audífonos Bluetooth inalámbricos, altavoces Bluetooth u otros dispositivos receptores Bluetooth.

1. Coloque el dispositivo de audio compatible con la tecnología Bluetooth lo más cerca posible de su tocadiscos.
2. Presione brevemente el botón de modo hasta que se muestre "bt-O" en la pantalla de visualización.
3. Configure el dispositivo que le gustaría conectar al modo de emparejamiento.
4. Su tocadiscos se conectará automáticamente a su dispositivo de audio una vez que ambos estén en modo de emparejamiento.
   Nota: Si el emparejamiento no es exitoso, asegúrese de que su dispositivo de audio no esté emparejado/conectado a otro dispositivo Bluetooth.

Reproducción USB

1. Inserte un dispositivo USB en el puerto USB y la unidad comenzará a reproducir automáticamente.
2. Para saltar a la pista siguiente o anterior, presione el botón Salto hacia adelante o Salto hacia atrás según corresponda.
3. Durante la reproducción, presione el botón Reproducir/Pausar para hacer una pausa. Púlselo de nuevo para reanudar la reproducción.
   Nota: Solo use USB de 32 GB o menos.

Grabación USB

Puede grabar el disco del tocadiscos en un dispositivo USB.

1. Inserte una memoria flash USB en el puerto USB.
2. Presione brevemente el botón Modo hasta que se muestre "PHON" en la pantalla de visualización.
3. Presione brevemente el botón Grabar mientras se reproduce el disco fonográfico.
4. Presione brevemente el botón Grabar nuevamente para detener la grabación.
5. Para eliminar la pista grabada, mantenga presionado el botón REC durante la reproducción.
   Nota: Solo use USB de 32 GB o menos.

Mantenimiento del tocadiscos

1. No toque la punta de la aguja fonográfica con los dedos. Evite golpear la aguja fonográfica con el cobertor para el tocadiscos o con el borde del disco.
2. Limpie la aguja fonográfica con frecuencia con un cepillo suave mediante movimientos de atrás hacia adelante.
3. Limpie los discos para quitarles el polvo o la grasa con un cepillo para limpiar discos y con una solución de limpieza para discos.
4. Limpie la tapa del tocadiscos y el gabinete con un paño de microfibras ligeramente humedecido.
   Nota: No utilice otros limpiadores que contengan alcohol, benceno o cualquier otro químico agresivo que pueda dañar la pintura y la terminación del tocadiscos.

** Crosley ofrece una línea de productos de distintos accesorios de limpieza. Para obtener más información acerca de los productos de limpieza, consulte a un comerciante o visite nuestro sitio web www.crosleyradio.com.

Solución de problemas

La unidad no enciende.

• El transformador no está conectado correctamente.
• No hay energía en la toma de corriente.
• Con el fin de ahorrar en el consumo de energía, algunos modelos cumplirán con el estándar de ahorro de energía ERP (productos relacionados con la energía). En el caso de que no se produzca la entrada de audio durante 20 minutos, estos equipos se desactivarán automáticamente. Para volver a encender la unidad y reanudar la reproducción, apáguela y vuelva a encenderla.

El tocadiscos gira pero no emite sonidos o los sonidos no son lo suficientemente fuertes.

• El protector de la aguja fonográfica aún está colocado.
• La palanca levanta el brazo del tocadiscos.

Bluetooth no se conecta

• Olvídese del dispositivo e intente conectarse de nuevo.
• Asegúrese de no estar demasiado lejos de la unidad cuando la conecte.
• Apague y encienda ambos dispositivos e intente los pasos para conectarse nuevamente.

Declaraciones de la FCC

Este dispositivo cumple con la Sección 15 de las reglas de la Comisión Federal de Comunicaciones (FCC). El uso de este equipo está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no causa interferencia perjudicial y
(2) este dispositivo debe aceptar cualquier interferencia recibida, incluso interferencia que pueda causar un funcionamiento no deseado.

Nota: Este equipo se verificó y se comprobó que cumple con los límites para un dispositivo digital clase B, conforme a la Sección 15 de las reglas de la Comisión Federal de Comunicaciones (FCC). Estos límites están diseñados para brindar una protección razonable frente a interferencia perjudicial en un establecimiento residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza siguiendo las instrucciones, puede causar interferencia perjudicial a las radiocomunicaciones. Sin embargo, no existe garantía de que la interferencia no ocurrirá en una instalación en particular. Si este equipo causa interferencia perjudicial a las radiocomunicaciones o a la recepción televisiva, lo que se puede determinar al encender y apagar el equipo, se recomienda que el usuario intente corregir la interferencia mediante una o más de las siguientes medidas:

• Reorientar o reubicar la antena de recepción.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma en un circuito diferente del circuito en el que está conectado el receptor.
• Consultar al proveedor o a un técnico con experiencia en radio/TV para obtener ayuda.

Nota: El Beneficiario no es responsable de cualquier cambio o modificación que no tenga la aprobación expresa de la parte responsable del cumplimiento. Estas modificaciones podrían anular la autoridad del usuario para operar el equipo.

El dispositivo ha sido evaluado para cumplir con el requisito general de exposición a RF. Para mantener el cumplimiento de las pautas de exposición a RF de la FCC, la distancia debe ser de al menos 20 cm entre el radiador y su cuerpo, y debe estar totalmente soportada por las configuraciones de instalación y operación del transmisor y su(s) antena(s).

DECLARACIÓN DE CONFORMIDAD SIMPLIFICADA DE EU

Por la presente, Modern Marketing Concepts Inc., que opera bajo la denominación comercial de Crosley Brands, declara que el tipo de equipo de radio cumple con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: http://crosleybrands.com/euDoC

CROSLEY®

CR7022A
