MANUAL DE USUARIO DA7499G Dorel

¡Felicitaciones por su nueva compra de un mueble! Los muebles de la línea Dorel Living han sido diseñados con la calidad, la comodidad y el estilo en mente. Estamos seguros de que este mueble le servirá por muchos años con su comodidad excepcional.

Le recomendamos que antes de comenzar a armarlo se familiarice con su nueva compra y tome unos minutos de su tiempo para leer este manual. Contiene información importante sobre nuestra garantía y consejos de cuidados para que su mueble siempre conserve su apariencia de nuevo.

Le damos mucha importancia a Dorel Asia a la satisfacción de nuestros clientes. Nuestros representantes están disponibles de lunes a viernes de 8 h a 17 h (hora del este) para responder a todas sus preguntas. Con el fin de acelerar el servicio, por favor tenga a mano el número de modelo cuando llame a nuestro número sin coste 1-800-295-1980 o por correo electrónico a [e-mail].

Para obtener más ideas de muebles inspirantes, visite nuestro sitio web en www.dorelliving.com

También puede mantenerse informado de todas las últimas tendencias suscribiéndose a nuestra página en Facebook.

Fecha de compra: ____ / ____ / ____ Número de lote:

(en la caja)

NO DEVUELVA EL PRODUCTO A LA TIENDA. Si falta una pieza o está dañada, contacte nuestro departamento de servicio a la clientela. Reemplazaremos la pieza SIN cargo.

NOTA: ESTE MANUAL DE INSTRUCCIONES CONTIENE INFORMACIÓN DE SEGURIDAD IMPORTANTE. POR FAVOR, LÉALO Y CONSÉRVELO PARA CONSULTARLO EN EL FUTURO.

SERVICIO AL CLIENTE

Si faltan piezas o si tiene alguna pregunta sobre este producto, ¡comuníquese con nuestro representante de servicio!

LLAME AL 1-800-295-1980

También puede pedir piezas escribiendo a la siguiente dirección. Por favor incluya el número de modelo, color y una descripción detallada de la pieza.

Departamento de Servicio al Cliente No. 413

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Quebec

Canada, H1G 3L1

CORREO ELECTRÓNICO: [e-mail]

ADVERTENCIAS

* PELIGRO DE ESTRANGULAMIENTO - NUNCA CUELGUE O ATE EN LA CAMA ARTÍCULOS QUE NO ESTÉN DISEÑADOS PARA USARLOS CON LA CAMA; POR EJEMPLO, PERO NO LIMITADO A ESTO, GANCHOS, CINTURONES Y CUERDAS DE SALTAR.
SIGA LA INFORMACIÓN DE LAS ADVERTENCIAS INSCRITAS EN LA ESTRUCTURA DE LA CUCHETA SUPERIOR Y EN EL CARTÓN. NO RETIRE LA ETIQUETA DE ADVERTENCIAS DE LA CAMA.
* LA BASE DEL COLCHÓN ESTÁ DISEÑADA PARA SOPORTAR UN COLCHÓN SIN NECESIDAD DE USAR UNA TABLA PARA MANTENER LA POSICIÓN O UN SOPORTE CON RESORTES.
* SIEMPRE UTILICE EL TAMAÑO DE COLCHÓN O DE SOPORTE DE COLCHÓN RECOMENDADO, O LOS DOS, PARA EVITAR LA POSIBILIDAD DE CAÍDAS O QUE EL NIÑO QUEDE ATRAPADO.
* UTILICE SOLAMENTE COLCHONES CON RESORTES EN ESPIRAL EN LAS DOS CUCHETAS. EL NO RESPETAR ESTO PUEDE CAUSAR LESIONES.
* UTILIZAR ÚNICAMENTE COLCHONES DE 74"-75" DE LARGO Y DE 37 1/2" - 38 1/2" DE ANCHO EN LA LITERA SUPERIOR Y DE POR LO MENOS 74"-75" DE LARGO Y 53"-54" DE ANCHO EN LA LITERA INFERIOR. ASEGÚRESE DE QUE EL ESPESOR DE LOS COLCHONES NO SUPERE 6". LA SUPERFICIE DEL COLCHÓN DEBE QUEDAR POR LO MENOS 5"(127MM) POR DEBAJO DEL BORDE SUPERIOR DEL MARCO DE LAS CUCHETAS.
* NO PERMITA QUE NIÑOS MENORES DE 6 AÑOS DUERMAN EN LA CUCHETA SUPERIOR.
* PESO MÁXIMO: 165 LBS (75 KGS) POR NIVEL.
* SIEMPRE UTILICE LAS BARANDAS EN LOS DOS LADOS DE LA CUCHETA SUPERIOR. SI LA CUCHETA ESTÁ COLOCADA CERCA DE UNA PARED, LA BARANDA QUE CUBRE EL LADO LARGO DE LA CUCHETA DEBE SER COLOCADA CONTRA LA PARED PARA EVITAR QUE EL NIÑO QUEDE ATRAPADO ENTRE LA CAMA Y LA PARED (ESTO SE APLICA A LAS CUCHETAS CON BARANDA LARGA DE UN SOLO LADO).
* VERIFIQUE LA CAMA PERIÓDICAMENTE Y ASEGÚRESE DE QUE EL CUADRO, LA ESCALERILLA Y OTROS COMPONENTES ESTÉN EN LA POSICIÓN CORRECTA, NO ESTÉN DAÑADOS Y TODAS LAS UNIONES ESTÉN BIEN AJUSTADAS.
* NO PERMITA QUE LOS NIÑOS HAGAN PAYASADAS SOBRE O DEBAJO DE LA CAMA Y PROHIBA QUE SALTEN SOBRE ELLA.
* NO UTILICE PIEZAS DE SUSTITUCIÓN. CONTACTE EL SERVICIO AL CLIENTE PARA OBTENER PIEZAS PARA REMPLAZAR.
* EL USO DE UNA VELADORA SIRVE COMO MEDIDA DE PRECAUCIÓN PARA EL NIÑO QUE UTILIZA LA CUCHETA SUPERIOR.
* SE PROHIBE EL USO DE COLCHONES DE AGUA O COLCHONETAS DE FLOTACIÓN.
* SIEMPRE UTILICE LA ESCALERILLA PARA SUBIR A LA CUCHETA SUPERIOR O BAJAR DE ELLA.
* PROHIBA QUE MÁS DE UN NIÑO SUBA A LA CUCHETA SUPERIOR.
* CONSERVE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

NOTAS

* LEA ATENTAMENTE CADA ETAPA ANTES DE COMENZAR. ES MUY IMPORTANTE QUE CADA ETAPA SE LLEVE A CABO EN EL ORDEN CORRECTO. SI ESTAS ETAPAS NO SE SIGUEN EN ORDEN, PUEDEN SURGIR DIFICULTADES PARA ARMAR LA CAMA Y CAUSAR LESIONES A LOS NIÑOS QUE LA USAN.
* DEBE SER ARMADA POR UN ADULTO.
* ASEGÚRESE DE TENER TODAS LAS PIEZAS. TRABAJE EN UN LUGAR ESPACIOSO, DE PREFERENCIA SOBRE UN TAPIZ.
* SE NECESITARÁN DOS PERSONAS PARA ARMARLA.
LA MAYORÍA DE LAS PIEZAS DE MADERA ESTÁN ETIQUETADAS O MARCADAS DEL LADO RÚSTICO.
* SE NECESITA UN DESTORNILLADOR EN CRUZ (NO INCLUIDO).
SE RECOMIENDA EL USO DE UNA MAZA DE CAUCHO (NO INCLUIDA) PARA FACILITAR EL TRABAJO.
* LA CAMA ESTÁ DISEÑADA PARA NIÑOS DESDE 6 AÑOS HASTA LA ADOLESCENCIA TEMPRANA.

CUIDADO Y LIMPIEZA

Limpie el polvo regularmente con un paño suave y seco. Se recomienda no usar productos químicos o cera en nuestros muebles laqueados, ya que se puede dañar el pulido. Mantenga solventes, alcohol, esmalte de uñas y quita-esmaltes lejos de toda superficie de madera de los muebles.

MANTENIMIENTO

Verifique los pernos y tornillos periódicamente y ajústelos si es necesario.

GARANTÍA LIMITADA

Dorel garantiza que el producto está libre de defectos de material y mano de obra y se compromete a remediar cualquier defecto de este tipo. Esta garantía cubre 1 año a partir de la fecha de compra original. Esta garantía es válida solamente con presentación de una prueba de compra. Esto se limita a la reparación o reemplazo de componentes defectuosos del mueble y no se incluye ningún trabajo de ensamblaje. Esta garantía no se aplica a ningún producto que haya sido mal armado, sujeto a mal uso o abuso, o que haya sido alterado o reparado de cualquier manera. Esta garantía le da las derechas legales específicas y usted puede también tener otras derechas que varían de estado al estado.

ADVERTENCIA: Si este producto está

dañado y/o ciertas piezas faltan o están rotas, NO LO USE.

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

LISTA DE TORNILLOS Y ACCESORIOS

1	1/4" × 100mm			2	6.5mm × 48mm
PERNOS CONECTORES16 PZAS				PERNOS CONECTORES MADERA8 PZA
3	6.5mm × 100mm			4	4mm × 35mm
PERNOS CONECTORES MADERA24 PZAS				TORNILLOS MADERA CABEZA PLANA26 PZAS
5	19mm × 95mm			6	4mm × 30mm
TARUGOS DE MADERA4 PZAS				TORNILLOS MADERA CABEZA PLANA6 PZAS
78910 9mm × 17mm			1/4" × 32mm			10mm × 50mm
TORNILLOS DECASQUETE CABEZAHEXAGONAL2 PZAS		PERNOS DE CABEZAHEXAGONAL5 PZAS			TARUGOS DE MADERA48 PZAS		TOPE26 PZAS
111213 11.8mm × 15mm			4mm × 19mm
TUERCAS BARRILETE16 PZAS		TORNILLOS CABEZAPLANA2 PZAS		LLAVE ALLEN1 PZA

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

LISTA DE PIEZAS

ABC
PATA SUPERIOR2 PZAS	PATA SUPERIOR1 PZA	PATA SUPERIOR1 PZA
DEF
PATA INFERIOR-2 PZAS	PATA INFERIOR-2 PZAS	TRAVESANO SUPERIOR CABECERA2 PZAS

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

LISTA DE PIEZAS

GHI
TRAVESANO INFERIOR CABECERA2 PZAS		LARGUERO LATERAL SUPERIOR (CON 3 AGUJEROS)1 PZA		LARGUERO LATERAL SUPERIOR (CON 1 AGUJERO)1 PZA
JKL
LARGUERO LATERAL INFERIOR2 PZAS		LISTONES SUPERIOR6 PZAS		LARGUERO LARGO DE BARANDILLA2 PZAS
MNO
LARGUERO CORTO DE BARANDILLA		LADO IZQUIERDO ESCALERA1 PZA		LADO DERECHO ESCALERA1 PZA
PQR[AT42]		[440E]		[440C]
ESCALONES4 PZAS		PATA DE BARANDILLA2 PZAS		LISTON CABECERA SUPERIOR

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

LISTA DE PIEZAS

STU
PATA CORTA BARANDILLA1 PZA	TRAVESAÑO SUPERIOR DE CABECERA INFERIOR2 PZAS		LISTÓN CABECERA INFERIOR16 PZAS
VWX
TRAVESAÑO SUPERIOR DE CABECERA INFERIOR2 PZAS	PATA DE APOYO3 PZAS		LISTON INFERIOR (SIN AGUJERO)4 PZAS
YZA1
LISTON INFERIOR (CON 1 AGUJERO)3 PZAS	LISTON SUPERIOR2 PZAS		SEPARADOR2 PZAS

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟y ㉟z ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s

ETAPA

Uno de los travesaños superiores de cabecera (F) tiene una etiqueta, no lo utilice en esta etapa.

Inserte los topes (10) y los listones de la cabecera superior (R) en cada agujero del travesaño inferior de la cabecera (G) y ejerza una fuerza hacia abajo para fijarlos bien en su lugar.

Fije el travesaño superior de cabecera (F) a las liston cabecera inferior (R). Coloque tarugos de madera (9) en los extremos del travesaño superior de cabecera (F) y del travesaño inferior de cabecera (G).

Fije las patas superiores (A) y (B) con pernos conectores para madera (3). Utilice la llave Allen (13) para ajustar los conectores de la manera ilustrada.

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

ETIQUETA DE ESTE LADO A B C D E F G H I J K L M N O P Q R S T U V W X Y Z X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 X14 X15 X16 X17 X18 X19 X20 X21 X22 X23 X24 X25 X26 X27 X28 X29 X30 X31 X32 X33 X34 X35 X36 X37 X38 X39 X40 X41 X42 X43 X44 X45 X46 X47 X48 X49 X50 X51 X52 X53 X54 X55 X56 X57 X58 X59 X60

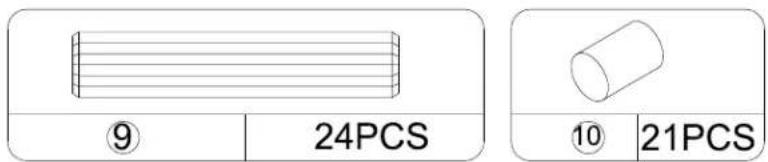

⑨ 24PCS ⑩ 21PCS

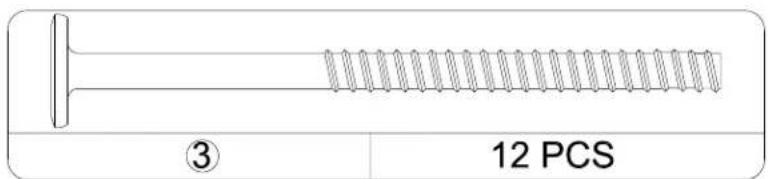

③ 12 PCS

ETAPA 2

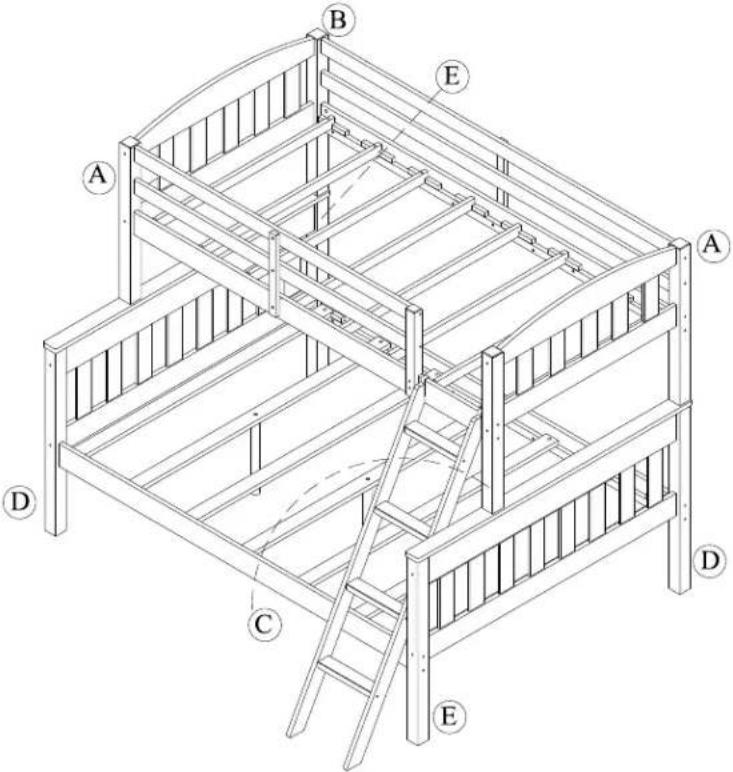

Repita la etapa anterior para armar las otras tres partes de cabecera. Asegúrese de utilizar las patas inferiores (D) y (E) para un par; (E) y (D) para otro par; y las patas superiores (C) y (A) para el último par.

NOTA: Utilice el travesano superior de cabecera (F) que tiene la etiqueta entre las patas superiores (A) y (C). Vea la ilustración para colocar la etiqueta de manera correcta.

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

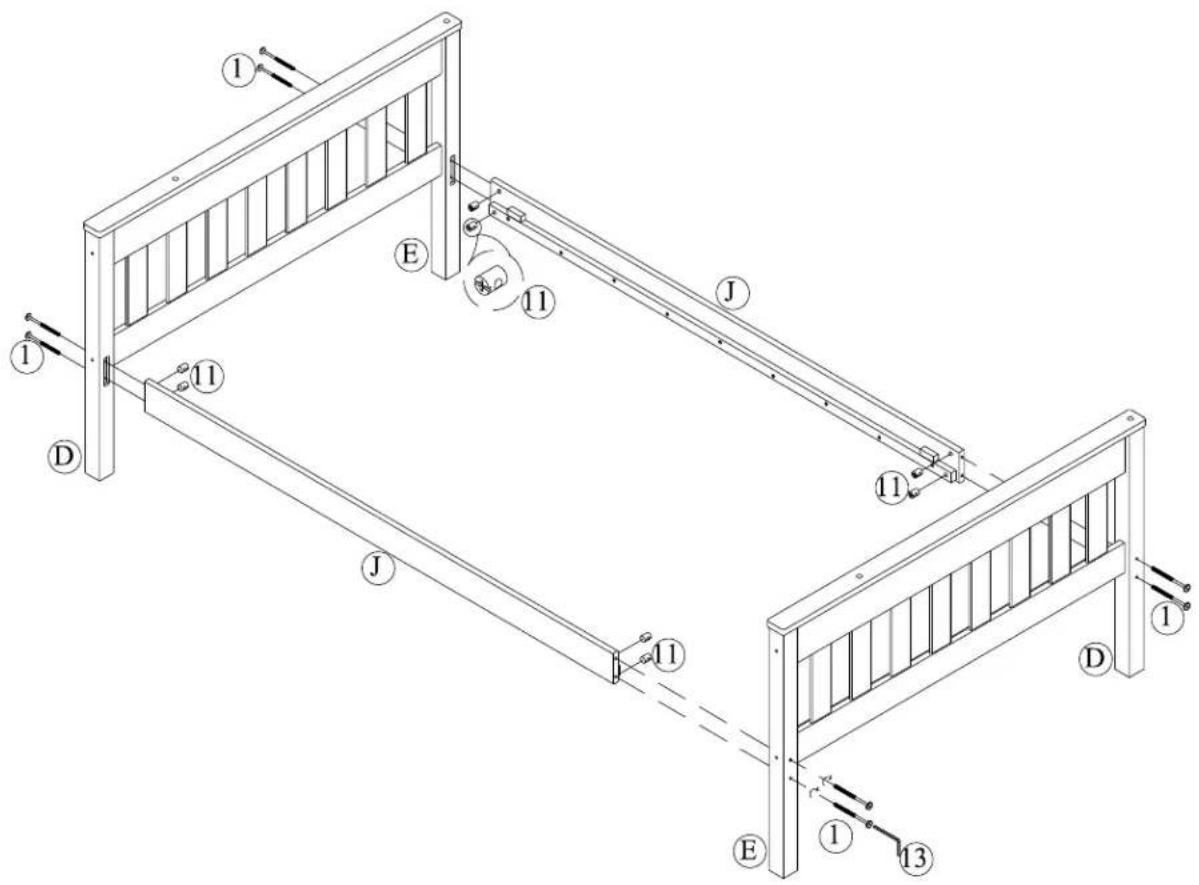

Coloque tuercas barrilete (11) en los largueros laterales interiores (J) como ilustrado.

Fije las dos cabeceras con las patas inferiores (D y E) a los largueros laterales inferiores (J) con pernos conectores (1) y la llave Allen (13).

Nota: Ésta es la litera inferior.

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

Uno de cada lado Listones: 7 piezas para la litera A1 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 D X 8 Y E W X 8 Y 8 J 4 D J 4 4 4 4 4 4 4 4 4 4 4 4 13 X 8 Y 8 D

ETAPA 4

Fije las patas de apoyo (W) a los listones inferiores (Y) de la litera inferior con pernos de cabeza hexagonal (8) como ilustrado.

Fije un listón inferior (X) a los largueros laterales inferiores (J) con tornillos para madera de cabeza plana (4). Asegúrese de que el listón esté en contacto con las patas en los ángulos (lo más cerca posible de la cabecera).

Fije los otros listones (X e Y) a los largueros laterales inferiores (J) con tornillos para madera de cabeza plana (4) y un destornillador Phillips (no incluido). Utilice los separadores (A1) para espaciar los listones de manera uniforme como ilustrado.

NOTA: Si nota que alguno de los listones (X e Y) no está totalmente plano, asegúrese de colocarlos de manera que los listones (X e Y) tengan la curva hacia arriba en la parte central y hacia abajo en los extremos.

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

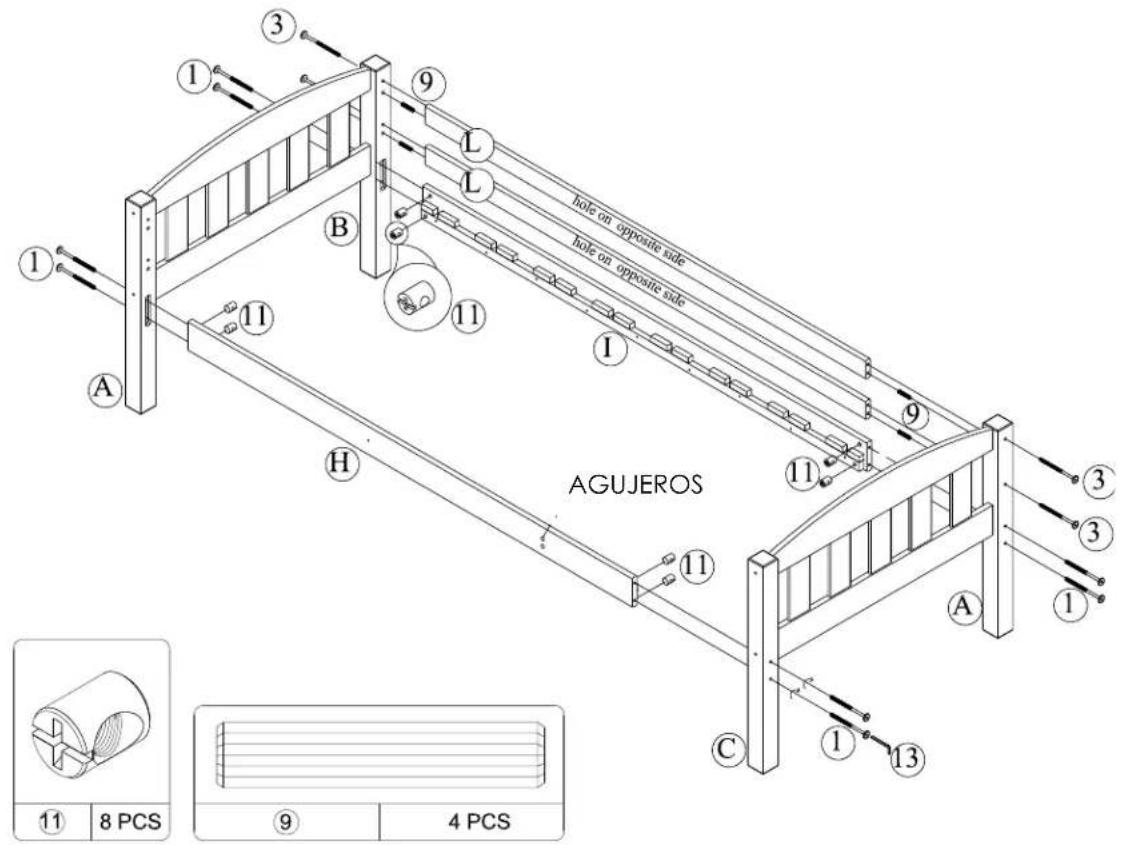

Coloque tarugos de madera (9) en cada extremo de los largueros largos de barandilla (L).

Coloque tuercas barrilete (11) en los largueros laterales superiores (H e I).

Fije dos largueros largos de barandilla (L) y dos largueros laterales superiores (H e I) a las patas superiores (A y B) y (A y C) como ilustrado, con pernos conectores (1) y (3).

Utilice la llave Allen (13) para ajustar todos los conectores.

Ésta es la litera superior.

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

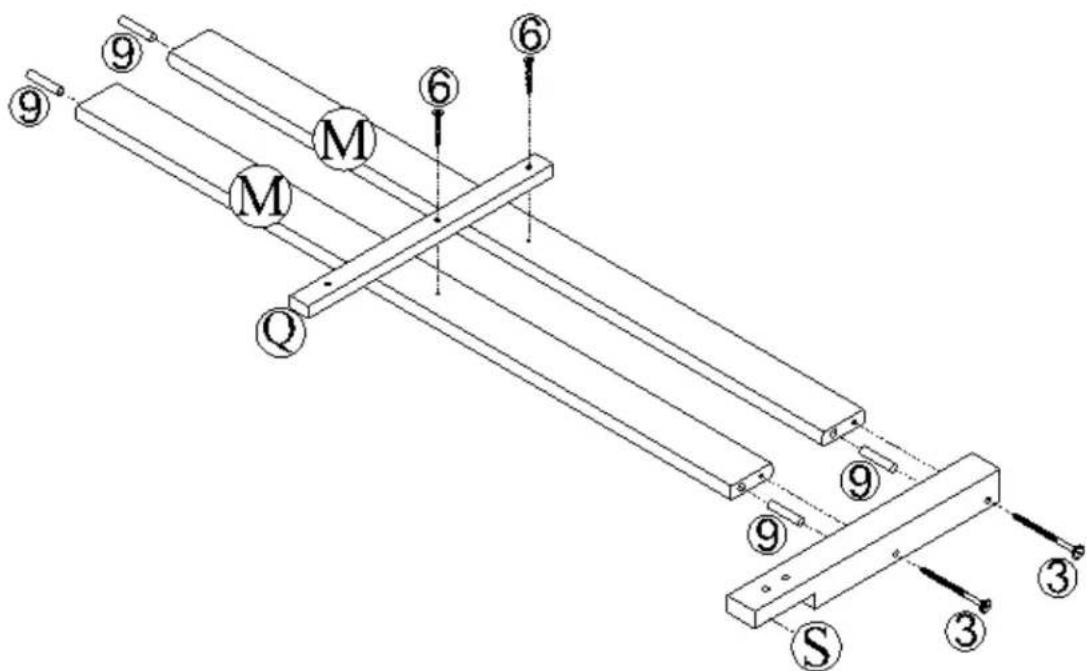

Coloque los tarugos (9) en cada extremo de los largueros cortos de barandilla (M). Fije la pata corta de barandilla (S) y una pata de barandilla (Q) a los largueros cortos de barandilla (M) con pernos conectores (3) y tornillos para madera de cabeza plana (6).

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

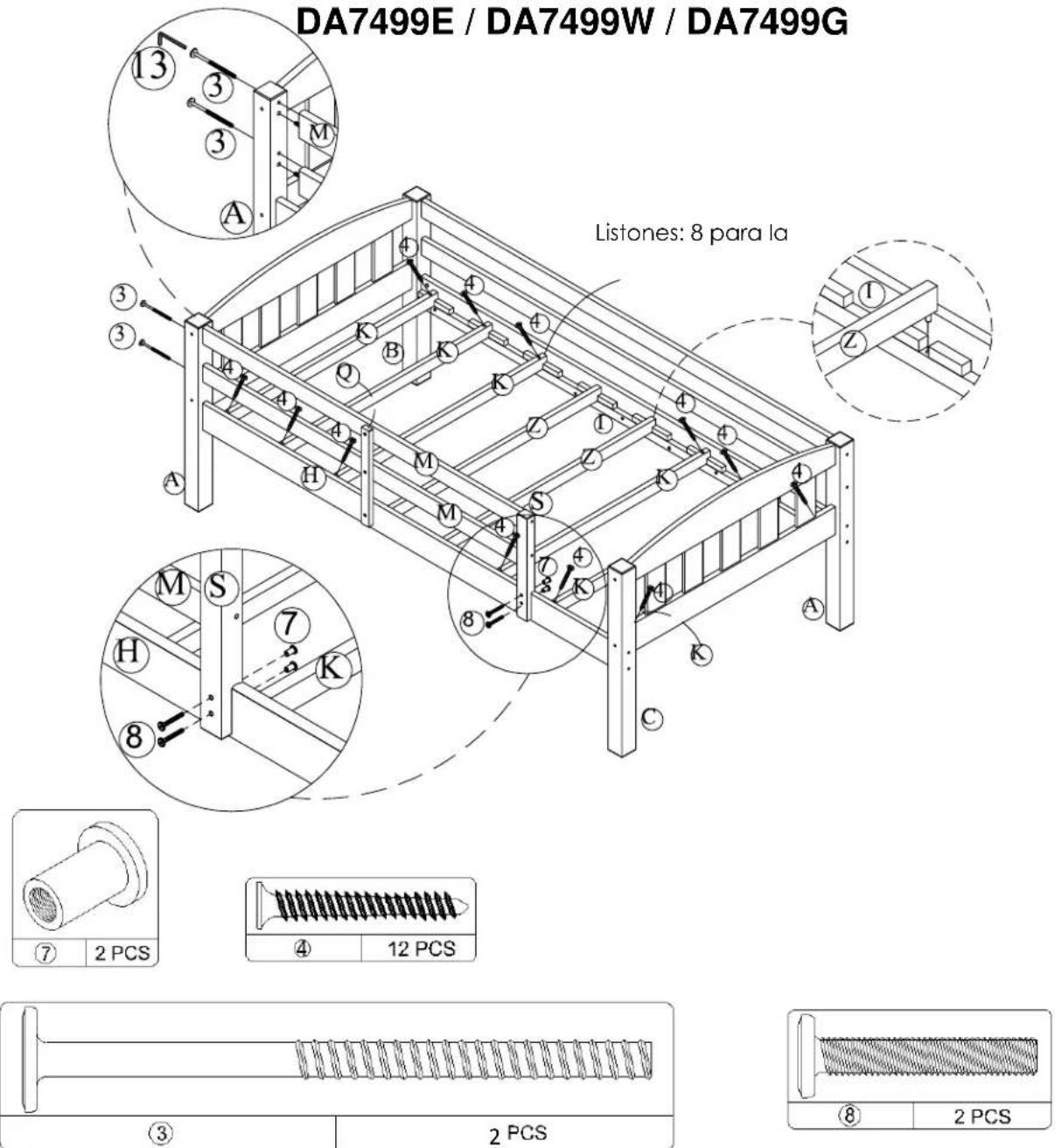

ETAPA 7

Fije la barandilla corta ya armada a la pata superior (A) con pernos conectores para madera (3), y al larguero lateral superior (H) con pernos de cabeza hexagonal (8) y tornillos de casquete (7) como ilustrado. Utilice la llave Allen (12) para ajustar los tornillos de casquete (7).

Fije un listón superior (K) a los largueros laterales superiores (H e I) de la litera superior con tornillos para madera de cabeza plana (4). Asegúrese de que el listón esté en contacto con las patas en los ángulos (lo más cerca posible de la cabecera). Fije los otros listones (K) a los largueros laterales superiores (H e I) con tornillos para madera de cabeza plana (4) y coloque los listones (Z) en los largueros laterales superiores (H e I) como ilustrado.

NOTA: Los listones (K y Z) deben estar colocados de manera que tengan la curva hacia arriba en la parte central y hacia abajo en los extremos.

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

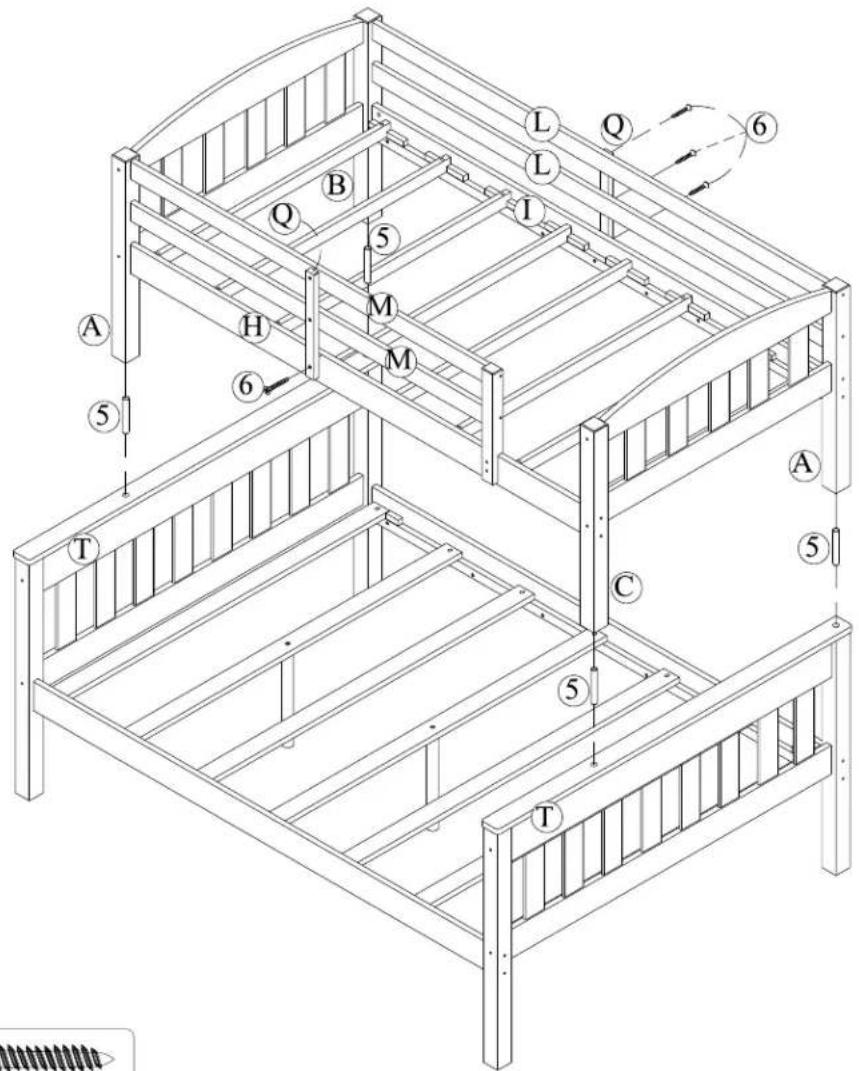

Fije la otra pata de barandilla (Q) a los largueros largos de barandilla (L) y al larguero lateral superior (I) con tornillos para madera de cabeza plana (6). Fije la pata de barandilla (Q) (colocada en la Etapa 6) al larguero lateral superior (H) con tornillos para madera de cabeza plana (6) como ilustrado.

Coloque cuatro tarugos de madera (5) en los agujeros del travesaño superior de la cabecera inferior (T). Con la ayuda de otra persona, coloque la litera superior sobre la litera inferior.

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

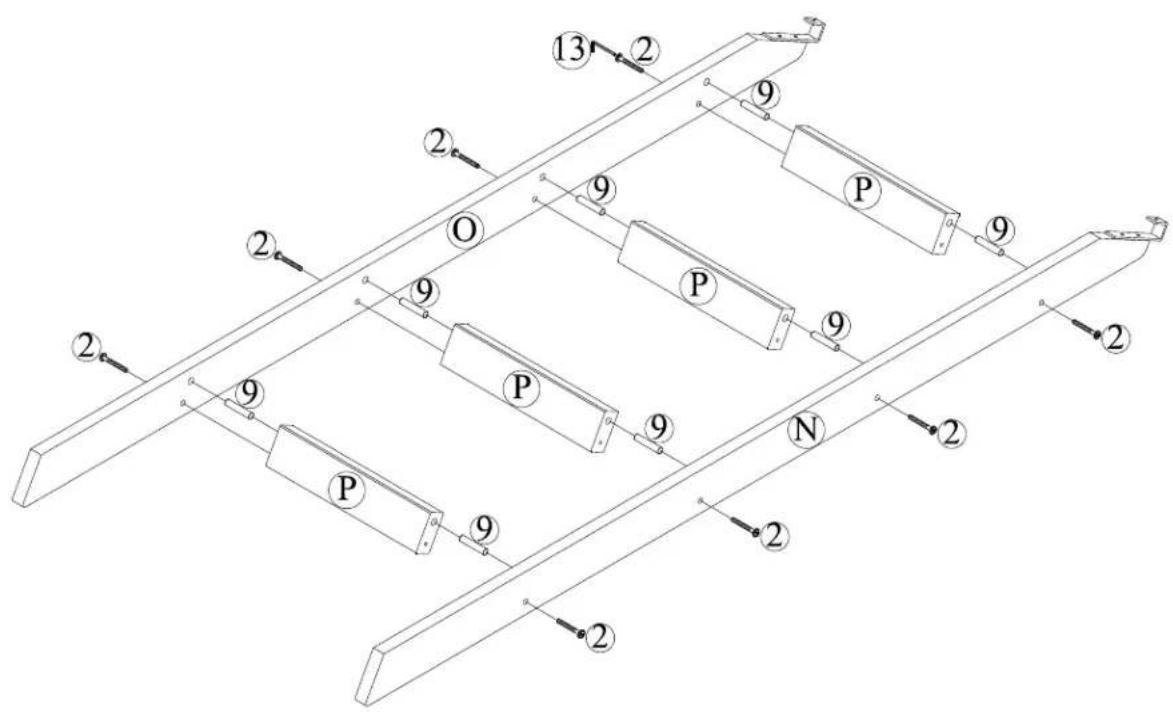

Coloque tarugos de madera (9) en los extremos de los escalones (P).

Fije el lado izquierdo de la escalera (N) y el lado derecho de la escalera (O) a los escalones (P) con pernos conectores para madera (2). Utilice la llave Allen (13) para ajustar los conectores como ilustrado.

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

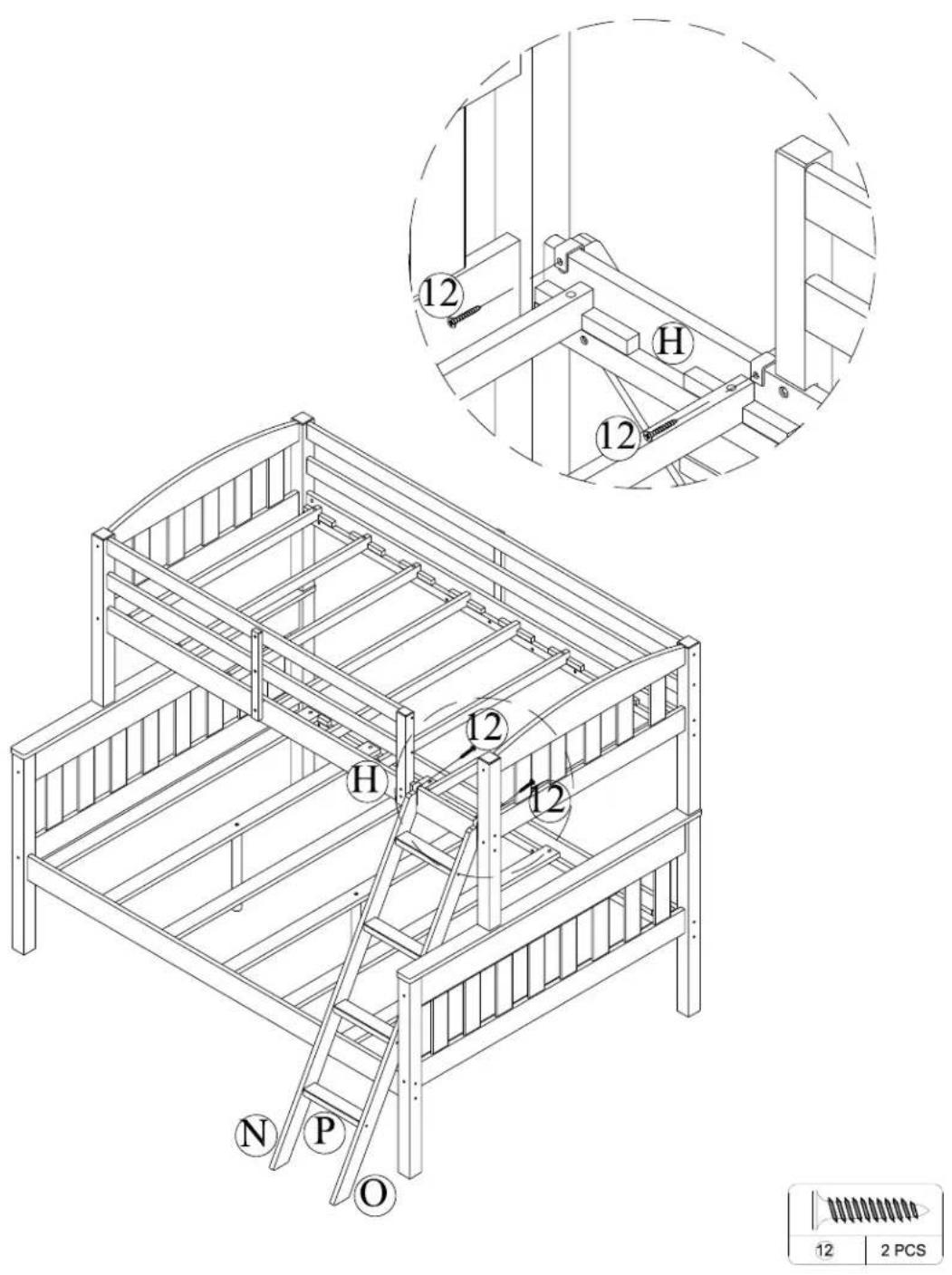

ETAPA 10

Fije la escalera al larguero lateral superior (H) con tornillos de cabeza plana (12) como ilustrado.

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

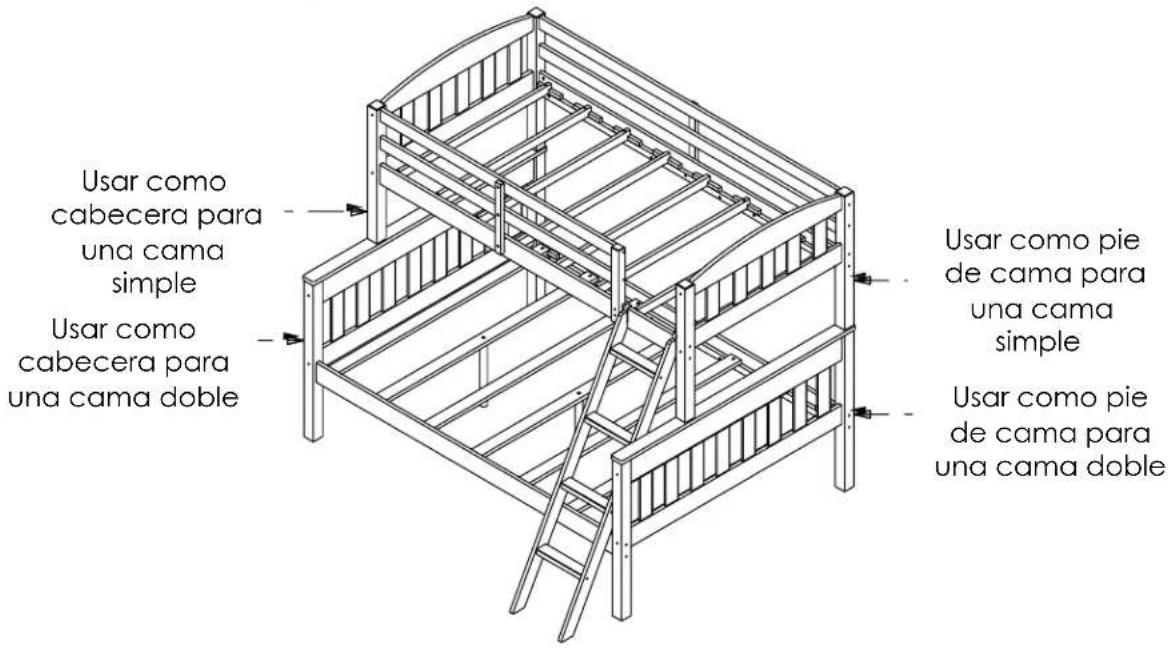

Instrucciones para convertir la cama litera en dos camas

Usar como cabecera para una cama simple Usar como cabecera para una cama doble Usar como pie de cama para una cama simple Usar como pie de cama para una cama doble

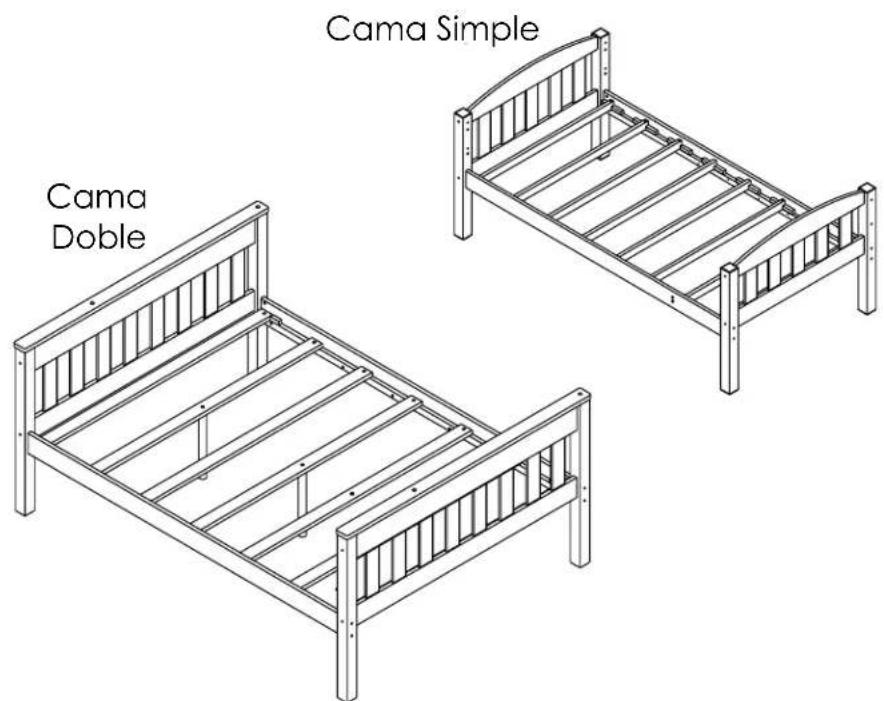

Cama Simple Cama Doble

CONVERTIR LA LITERA EN UNA CAMA DOBLE Y UNA CAMA SIMPLE

Retire la escalera y todas las barandillas.

Con la ayuda de otra persona, separe la litera superior de la litera inferior y retire los tarugos de madera de las patas.

CAMA LITERA SIMPLE/DOBLE

DA7499E / DA7499W / DA7499G

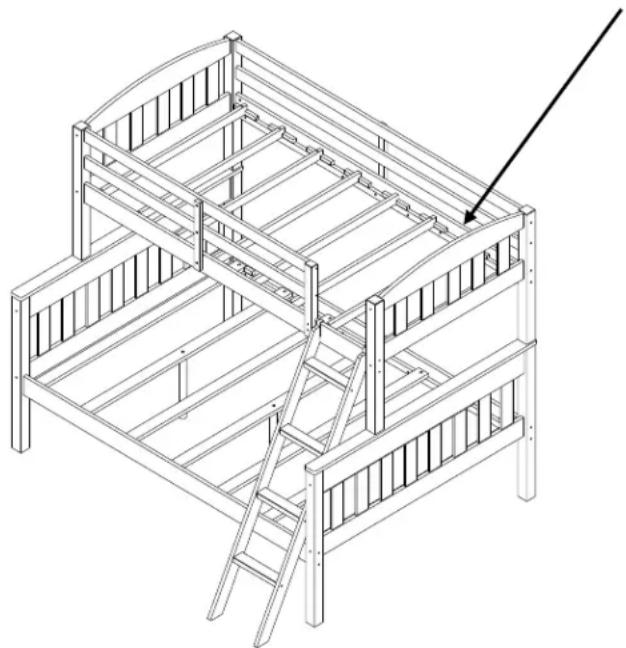

ADVERTENCIA: Este mueble está diseñado para ser utilizado únicamente con los productos y/o pesos máximos indicados. Su uso con otros productos y/o productos más pesados que los pesos máximos indicados puede causar inestabilidad o posibles lesiones.

NO PERMITA JUGAR SOBRE LA CAMA O DEBAJO DE ELLA Y PROHIBA SALTAR SOBRE LA CAMA.

NO PERMITA A NIÑOS MENORES DE 6 AÑOS QUE UTILICEN LA LITERA SUPERIOR. LA CAMA ESTÁ DISEÑADA PARA NIÑOS DE EDADES ENTRE 6 AÑOS Y TEMPRANA ADOLESCENCIA.

UTILIZAR ÚNICAMENTE COLCHONES DE RESORTE EN LAS DOS LITERAS. EL NO HACERLO PODRÍA CAUSAR LESIONES.

UTILIZAR ÚNICAMENTE COLCHONES DE 74"-75" DE LARGO Y DE 37 1/2" - 38 1/2" DE ANCHO EN LA LITERA SUPERIOR Y DE POR LO MENOS 74"-75" DE LARGO Y 53"-54" DE ANCHO EN LA LITERA INFERIOR. ASEGÚRESE DE QUE EL ESPESOR DE LOS COLCHONES NO SUPERE 6".

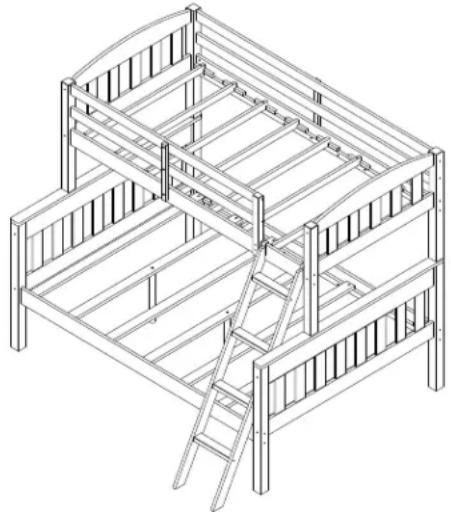

¡Listo! Ya ha acabado de armar la cama litera.

NO DEVUELVA EL PRODUCTO A LA TIENDA.

Si alguna pieza falta o está dañada, comuníquese con

nuestro departamento de servicio al cliente.

Reemplazaremos la pieza

de forma GRATUITA.

Tel #: [phone]

Número de teléfono del Servicio al Cliente 1-800-295-1980

Email: [e-mail]

Número de fax del Servicio al Cliente 514-353-7819

Fecha de pedido:

Nombre:

Dirección de envío:

Calle y número:

Ciudad y estado: Código postal:

úmero de teléfono horario diurno: (incluyendo código de región)

Fecha y lugar de compra:

Descripción de pieza(s) y cantidad: (Por favor asegúrese de indicar el número de modelo o núm

Modèle No:

Code CUP: Couleur:

DA7499E 0-65857-17298-0 Expresso

DA7499W 0-65857-17299-7 Blanc

DA7499G 0-65857-17755-8 Gris
