MANUAL DE USUARIO SHE20AC2001F SHE

Información importante sobre la seguridad, la ubicación y la conexión eléctrica	39 – 41
Reciclaje, eliminación, declaración de conformidad 41
Alcance de entrega 41
Descripción del dispositivo 42
Puesta en marcha 43 – 44
Control Remoto 44 – 45
Ajustar funciones 45 – 47
Consejos para uso correcto 47
Mantenimiento y limpieza 47 – 48
Actividades al comienzo/final de la temporada 48
Solución de problemas 49
Información técnica 49
Garantía 50

LEA ATENTAMENTE EL MANUAL DE INSTRUCCIONES ANTES DE INICIAR LA INSTALACIÓN Y ANTES DEL FUNCIONAMIENTO O EL MANTENIMIENTO. PROTÉJASE Y PROTEJA A LOS DEMÁS SIGUIENDO LAS PRECAUCIONES DE SEGURIDAD. ¡EL INCUMPLIMIENTO DE LAS INSTRUCCIONES PUEDE RESULTAR EN LESIONES PERSONALES, DAÑOS MATERIALES O PÉRDIDA DE LA GARANTÍA!

INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD, LA UBICACIÓN Y LA CONEXIÓN ELÉCTRICA.

Utilice este dispositivo exclusivamente de acuerdo con las directrices del manual de instrucciones. Cualquier otro uso no recomendado por el fabricante podría provocar incendios, descargas eléctricas o lesiones personales.

1. Este dispositivo está destinado exclusivamente a la refrigeración de espacios habitables en viviendas y no puede ser utilizado para ningún otro propósito.
2. El dispositivo no es apto para el funcionamiento continuo y de precisión y tampoco debe utilizarse para refrigerar sistemas eléctricos (por ejemplo, en salas de servidores).

3. Retire el embalaje y asegúrese de que el dispositivo no esté dañado. En caso de duda, no utilice el dispositivo y póngase en contacto con el servicio técnico o con su distribuidor.

4. Si el dispositivo está defectuoso, póngase en contacto con su distribuidor o centro de servicio.

5. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o por un centro de servicio autorizado para evitar todos los riesgos posibles.

6. Para cualquier reparación, diríjase siempre y exclusivamente a un centro de servicio autorizado por el fabricante. Puede encontrar los centros de atención al cliente en línea en www.she.at.

7. Antes de realizar la conexión a la red, compruebe si el tipo de corriente y de tensión de red se corresponden con las especificaciones de la placa de características del dispositivo.

8. La toma de corriente a la que se conecta el dispositivo no debe estar defectuosa ni suelta y debe ser adecuada para el consumo de corriente requerido y, sobre todo, estar conectada a tierra con seguridad. En caso de duda, haga revisar su instalación eléctrica por un electricista cualificado.
9. Evite usar un cable de extensión porque podría sobrecalentarse y provocar un incendio.
10. Está prohibido adaptar o modificar las características de este dispositivo de cualquier manera y utilizar únicamente piezas de repuesto y accesorios recomendados por el fabricante (el incumplimiento conlleva la pérdida de la garantía).
11. No deje que los niños jueguen con el equipo.
12. No deje que los niños jueguen con el envase. ¡SI SE INGIEREN PIEZAS PEQUEÑAS, EXISTE PELIGRO DE ASFIXIA!
13. Los niños menores de 8 años y las personas con capacidades físicas, mentales, sensoriales o deficientes o con falta de experiencia y conocimientos solo podrán utilizar este dispositivo si se utiliza bajo la supervisión adecuada, se han dado instrucciones detalladas sobre cómo utilizarlo de forma segura, y se han descrito los peligros existentes.
14. No opere el dispositivo sin supervisión. Si sale de la habitación, apague siempre el dispositivo.
15. No tuerza ni doble el cable de alimentación.
16. No use el dispositivo con las manos mojadas.
17. No use el dispositivo al aire libre.
18. Nunca cubra el dispositivo.
19. Nunca opere el dispositivo en salas en las que haya gas, aceite o azufre.
20. No use el dispositivo en las proximidades de agua o humedad fuerte, p. ej., en sótanos húmedos, junto a piscinas, bañeras o duchas. Asegúrese de que no penetre agua en el dispositivo.
21. No coloque el dispositivo cerca de fuentes de calor (por ejemplo, junto a sistemas de calefacción) y evite la luz solar directa.
22. Asegure una distancia mínima de al menos 50 cm con respecto a materiales inflamables (por ejemplo, alcohol) o contenedores presurizados (por ejemplo, contenedores de pulverización).
23. No coloque objetos pesados o calientes sobre el dispositivo.
24. Ajuste el dispositivo sobre una superficie estable y nivelada.
25. No inserte nunca los dedos, bolígrafos u otros objetos en el dispositivo y asegúrese de que la entrada y la salida de aire nunca estén bloqueadas.
26. Cambie el agua regularmente.
27. Llene siempre el depósito de agua por encima del mínimo y nunca por encima del máximo.
28. Si desea mover el dispositivo, siempre asegúrese de que los frenos de estacionamiento estén liberados.
29. No mueva el dispositivo rápidamente si hay agua en el depósito de agua para evitar fugas o salpicaduras.
30. No utilice el dispositivo en modo «FRÍO» durante largos períodos de tiempo en un área cerrada sin ventilación para evitar una humedad alta.
31. Los acumuladores de hielo no son juguetes. Mantenga a los niños y a los animales alejados de ellos.

32. Nunca intente abrir los acumuladores de hielo. El líquido que contienen puede ser perjudicial para la salud.

33. Apague el dispositivo siempre antes de desconectar el enchufe de red.

34. No tire del cable de alimentación para desconectar el dispositivo de la red eléctrica. Siempre tire del enchufe para desenchufar el cable de alimentación.
35. No toque el enchufe con las manos mojadas para evitar descargas eléctricas.
36. Desconecte el enchufe y vacíe el depósito de agua cuando el dispositivo no esté en uso.
37. Guarde el dispositivo verticalmente en un lugar seguro, seco e inaccesible para los niños cuando no lo utilice y no lo cubra con un embalaje de plástico.
38. Mantenga el dispositivo en buenas condiciones manteniéndolo y limpiándolo. Si tiene alguna pregunta sobre el mantenimiento, puede ponerse en contacto con la línea directa de atención al cliente/centro de servicio autorizado por el fabricante.

RECICLAJE

Los materiales de embalaje son reciclables. Por lo tanto, se recomienda eliminarlos en los residuos clasificados.

ELIMINACIÓN

El símbolo «papelera tachada» exige la eliminación por separado de los residuos de dispositivos eléctricos y electrónicos (RAEE). Los dispositivos eléctricos y electrónicos pueden contener sustancias peligrosas y dañinas para el medioambiente. Por lo tanto, no los elimine en un vertedero de residuos sin clasificar, sino en un punto de recogida de residuos de dispositivos eléctricos y electrónicos. De esta manera, usted contribuye a la protección de los recursos y del medioambiente.

Para más información, póngase en contacto con su distribuidor o con las autoridades locales.

DECLARACIÓN DE CONFORMIDAD

Por la presente confirmamos que este artículo cumple con los requisitos básicos, reglamentos y directivas de la UE.

La declaración detallada de conformidad puede consultarse en cualquier momento en el siguiente enlace:

she.at/downloads/doc/she20ac2001F.pdf

Salvo errores y modificaciones técnicas.

ALCANCE DE ENTREGA

El alcance de la entrega del refrigerador SHE incluye:

• Refrigerador de aire
• 4x rueda de transporte
• 2x acumulador de hielo
  • 1x manual de instrucciones

DESCRIPCIÓN DEL DISPOSITIVO

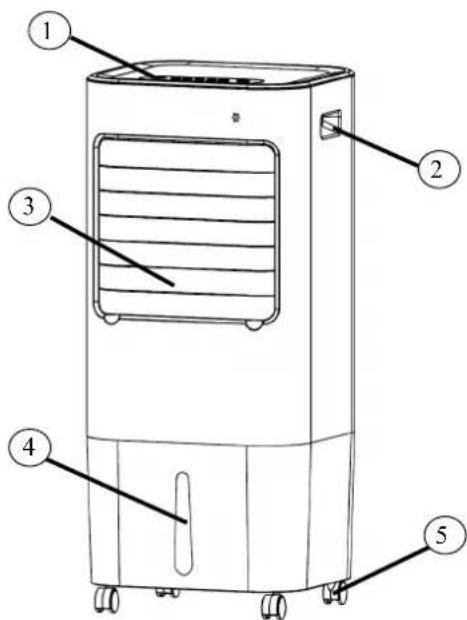

PARTE FRONTAL:

1. Panel de control + pantalla
2. Asa
3. Salida de aire
4. Indicador de nivel de agua
5. Ruedas de transporte

1. Lengüeta de la rejilla
2. Rejilla + filtro de polvo
3. Tapa de recambio de agua
4. Salida de agua

ANTES DE LA PRIMERA PUESTA EN MARCHA

Desembalaje del dispositivo

1. Abra la caja y retire el dispositivo.
2. Retire completamente el embalaje del dispositivo.
3. Desenrolle completamente el cable de alimentación, teniendo cuidado de no dañarlo.

Ruedas de transporte

El dispositivo está equipado con ruedas de transporte para facilitar el transporte. Además, dos de ellas están equipadas con un freno de estacionamiento para garantizar una estabilidad firme.

1. Después de desembalar cuidadosamente el dispositivo, inserte las ruedas de transporte en las mueccas provistas en la parte inferior del dispositivo.
2. Para ajustar los frenos de estacionamiento, accione las palancas de la siguiente manera:

PRESIONAR HACIA ABAJO→ Fijación del freno PRESIONAR HACIA ARRIBA→ Desbloquear freno

INSTALACIÓN

Tenga en cuenta los siguientes puntos durante la instalación.

1. Coloque el dispositivo sobre una superficie plana y firme y ajuste los frenos de estacionamiento para asegurarse de que el dispositivo esté estable.
2. La distancia a las paredes u otros objetos debe ser de al menos 50 cm.
3. Antes de utilizar el dispositivo, asegúrese de que tanto la entrada como la salida de aire estén libres de obstrucciones y no estén bloqueadas.
4. Conecte el dispositivo a una toma de corriente conectada a tierra.

LLENAR EL DEPÓSITO DE AGUA

Por favor, tenga en cuenta lo siguiente cuando llene el depósito de agua:

1. Abra la tapa de llenado de agua en el lateral del dispositivo.
2. Llene el refrigerador de aire con agua limpia, prestando atención al nivel de llenado de la parte delantera:
3. Marcado MIN→ Para que la bomba funcione correctamente, debe llenar el agua por encima de la marca MIN.
4. Marcado MAX → Evite llenar el refrigerador de aire por encima de la marca MAX, ya que de lo contrario el agua puede entrar en el interior del dispositivo y dañar las piezas electrónicas.
5. A continuación, vuelva a cerrar la tapa.

ACUMULADORES DE HIELO

En el volumen de suministro recibirá dos acumuladores de hielo que podrá colocar en el depósito de agua para conseguir un efecto de refrigeración adicional.

Tenga en cuenta lo siguiente al utilizar los acumuladores de hielo:

1. Coloque los acumuladores de hielo en un congelador durante al menos 3-4 horas antes de usarlos.
2. Al insertar el acumulador de hielo en el depósito, asegúrese de que no se exceda la marca MAX.

NOTA

También puede llenar el depósito de agua con cubitos de hielo.

Por favor, asegúrese de que no se exceda la marca MAX.

ATENCIÓN

Nunca intente abrir los acumuladores de hielo. El líquido que contiene puede ser perjudicial para la salud.

CONTROL REMOTO

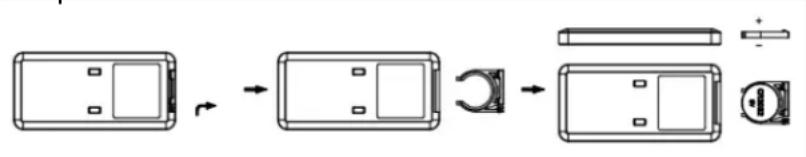

PREPARAR CONTROL REMOTO - INTRODUCIR O CAMBIAR PILAS

Por favor, siga las siguientes instrucciones:

1. Para utilizar el control remoto, inserte la pila de botón suministrada.
2. Para ello, extraiga el soporte de la pila situado en la parte posterior del control remoto e inserte la pila:

1. Por favor, preste siempre atención a las marcas de polaridad (+/-) en la pila y en el portapilas:

1. A continuación, vuelva a insertar completamente el soporte de la pila en el control remoto.

NOTA

Los botones del control remoto están marcados como se muestra en la siguiente figura. Todas las funciones del control remoto funcionan de forma idéntica a la operación manual del dispositivo.

USO CORRECTO DEL CONTROL REMOTO

Apunte el control remoto directamente a la parte delantera del dispositivo y asegúrese de que no haya obstrucciones entre el control remoto y el dispositivo.

NOTA

Por favor, tenga cuidado con el control remoto.

No lo exponga a la luz solar directa y manténgalo alejado de fuentes de calor.

DESCRIPCIÓN DEL CONTROL REMOTO

ON/OFF

AJUSTAR LA

VELOCIDAD

OSCILACIÓN

TEMPORIZADOR

MODOS

FRÍO

El panel de control del dispositivo tiene los mismos botones que el control remoto, por lo que puede ajustar todas las funciones directamente en el dispositivo, así como utilizando el control remoto.

ENCENDER EL DISPOSITIVO

- Pulse el botón ON/OFF para encender el dispositivo.

NOTA

En cuanto encienda el dispositivo, este funciona a velocidad media y cambia a velocidad baja después de 3 segundos.

AJUSTAR LA VELOCIDAD

• Utilice el botón VELOCIDAD para ajustar la velocidad del ventilador.
• El indicador correspondiente en el panel de control se ilumina:

Presionar:

Presionar 1 vez → velocidad baja

Presionar 2 veces → velocidad media

Presionar 3 veces → velocidad alta

OSCILACIÓN

• Utilice el botón OSCILACIÓN para activar la oscilación del dispositivo. El indicador del panel de control se ilumina.
• Pulse de nuevo el botón OSCILACIÓN para desactivar la función.

NOTA

Esta función distribuye el aire soplado a izquierda y derecha. Esto le permite lograr una distribución horizontal del aire en la habitación.

TEMPORIZADOR

• Use el botón TEMPORIZADOR para apagar el dispositivo de manera programada.
• Cada vez que se pulsa el botón del temporizador, el tiempo de funcionamiento aumenta gradualmente en media hora, desde 30 minutos a 8 horas.
• Preste atención a los cuatro indicadores en el dispositivo:
  o Pulsar 1 vez → 30 minutos → 0.5H se ilumina
  o Pulsar 2 veces → 1 hora → 1H se ilumina
  o Pulsar 3 veces → 1,5 horas → 0.5H + 1H se ilumina
  ○ Etc.

MODOS

• Utilice el botón MODO para seleccionar entre los siguientes modos:
• El indicador correspondiente en el panel de control se ilumina.

→ Modo normal

→ El ventilador funciona en modo normal.

→ Modo natural

→ Simula una brisa para crear un flujo de aire agradable y natural.

→ Modo reposo

→ Simula una suave brisa para crear un flujo de aire adaptado a las necesidades del sueño.

AIRE FRÍO

• Utilice el botón FRÍO para iniciar la función.
• Asegúrese de que el indicador de nivel de agua esté por encima del valor MIN.
• Una vez se pulsa el botón, el dispositivo comienza a humidificar el filtro de agua para producir aire frío y húmedo que luego el aire se expulsa del dispositivo.

CONSEJOS PARA LA APLICACIÓN CORRECTA

A continuación encontrará algunos consejos para conseguir el rendimiento óptimo del refrigerador de aire:

Proteja la habitación de la luz directa del sol con cortinas o persianas. Así ahorrará energía.
No coloque ningún objeto sobre el dispositivo y no cubra la salida de aire.
Mantenga la rejilla despejada.
Asegúrese de que no se utilicen fuentes de calor en la habitación.
No utilice nunca el dispositivo en lugares muy húmedos (p. ej., lavanderías).
No utilice el dispositivo al aire libre.
Asegúrese de que el dispositivo esté sobre un suelo nivelado y de que los frenos de estacionamiento estén puestos.

MANTENIMIENTO Y LIMPIEZA

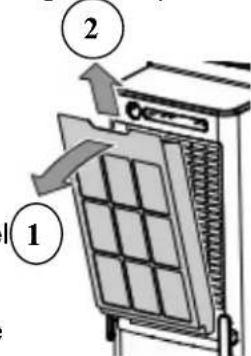

LIMPIEZA DE FILTRO DE POLVO

Para garantizar el funcionamiento eficaz del refrigerador de aire, el filtro de polvo debe limpiarse después de cada semana de funcionamiento. Por favor, siga los siguientes pasos:

1. Antes de limpiar, apague el dispositivo, espere unos minutos y, a continuación, desenchufe el dispositivo para desconectarlo de la toma de corriente.
2. Retire la rejilla de la parte posterior del dispositivo ① y luego retire el filtro de polvo que hay debajo ②del dispositivo.
3. Utilice una aspiradora para eliminar el polvo acumulado en el filtro.
4. Si el filtro está muy sucio, sumérjalo en agua tibia y enjuáguelo varias veces; sin embargo, la temperatura del agua no debe superar los 40 °C.
5. Deje que el filtro de polvo se seque completamente después del lavado y vuelva a introducirlo en el dispositivo.
6. Vuelva a colocar la rejilla.

No utilice nunca el dispositivo sin filtro.

VACIAR TANQUE DE AGUA

Se recomienda vaciar el tanque de agua cada 2-3 semanas durante el uso. Por favor, siga los siguientes pasos:

1. Desconecte el enchufe de la toma de corriente. Coloque un recipiente colector debajo de la salida de agua en la parte posterior del dispositivo.
2. Retire la tapa y haga fluir el agua al recipiente colector. Al final se puede inclinar ligeramente el refrigerador de aire, pero no más de 30°.
3. Una vez que el tanque esté completamente vacío, vuelva a colocar la tapa y asegúrese de que esté bien ajustada.
4. Enchufe el enchufe de la red y reinicie el dispositivo.

Antes de limpiar, apague el dispositivo, espere unos minutos y, a continuación, desenchufe el dispositivo para desconectarlo de la toma de corriente.

Limpie el dispositivo con un paño húmedo y luego límpielo con un paño seco.

• Nunca utilice gasolina, alcohol o disolventes para limpiar el dispositivo, ya que podrían ser peligrosos.
• No rocíe insecticidas o productos similares sobre el refrigerador de aire.

ACTIVIDADES AL PRINCIPIO Y AL FINAL DE LA TEMPORADA

ACTIVIDADES AL FINAL DE LA TEMPORADA

• Desconecte el dispositivo y desenchúfelo de la red eléctrica.
• Vacíe el depósito de agua con cuidado.
• Limpie el filtro y vuelva a insertarlo (véase el capítulo «Limpieza del filtro de polvo»).
• Empaquete el dispositivo y guárdelo en un lugar fresco y seco.

CONTROLES AL INICIO DE LA TEMPORADA

• Compruebe que el cable de alimentación está bien y que la conexión a tierra funciona.
• Siga cuidadosamente las instrucciones de instalación y seguridad.

SOLUCIÓN DE PROBLEMAS

Antes de ponerse en contacto con nuestra línea directa de atención al cliente/centro de servicio, compruebe si el error puede corregirse utilizando la siguiente información.

PROBLEMA POSIBLE CAUSA SOLUCIÓN
El refrigerador de aire no se enciende.	Está usando el botón equivocado.	El dispositivo puede ser operado con el botón en el control remoto o directamente en el dispositivo.
	Corte de energía	Espere a que se restablezca la energía.
	El dispositivo no está conectado a la red eléctrica.	Conectar el dispositivo a la red eléctrica/enchufarlo. ¡Espere 30 minutos!
	La pila del control remoto está descargada.	Por favor, cambie la batería.
El refrigerador de aire solo funciona durante un corto periodo de tiempo.	El tanque de agua está vacío. Llene el tanque de agua.
	La salida de aire está bloqueada por algo.	Revise y elimine todos los obstáculos que bloquean las vías aéreas.
Durante el funcionamiento, se producen olores desagradables en la habitación.	El filtro de aire o el depósito de agua están sucios.	Limpie el filtro de aire o el tanque de agua como se describe.
El dispositivo es muy ruidoso.	El suelo sobre el que se apoya el refrigerador de aire no está nivelado.	Mueva el refrigerador de aire a otro lugar.

Información técnica
Tensión nominal	220 V ~ 240 V
Frecuencia	50 Hz
Potencia de entrada nominal	65 W
Capacidad del tanque de agua	20L
Denominación	Símbolo	Valor	Unidad
Velocidad máxima del aire	V	9,5	m/s
Circulación de aire	SV	580	(m3/h)W
Nivel de potencia sonora del ventilador	LWA	61	dB(A)
Capacidad máxima de evaporación	ML	400	ml/h
Consumo en modo de espera	PSB	0,4	W
Dimensiones
Dimensiones del producto:	370 x 320 x 740 mm
Peso:	7,1kg
Direcciones de contacto para más información y línea de servicio:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 VienaTel: [phone] - 0Línea de servicio: [phone] - 502www.she.atN.° registro empresa: 236974 t / Registro mercantil: Viena

GARANTÍA

Con este producto de calidad de SHE usted se ha decidido por la innovación, la longevidad y la fiabilidad.

Para este dispositivo SHE concedemos un período de garantía de 2 años a partir de la fecha de compra válida en Austria.

Si, en contra de lo esperado, fuera necesario realizar trabajos de mantenimiento en su dispositivo durante este período, le garantizamos una reparación gratuita (piezas de repuesto y tiempo de trabajo) o (a discreción de la empresa Schuss) la sustitución del producto. En caso de que no sea posible la reparación o el cambio por razones económicas, nos reservamos el derecho de emitir una nota de crédito de valor temporal.

En el caso de dispositivos de aire acondicionado, póngase siempre en contacto con la línea directa del cliente en primer lugar (véase el adhesivo en el dispositivo o en la primera página del manual de instrucciones) y en el caso de los ventiladores, con su distribuidor especializado o directamente con nosotros. Le recordamos que los trabajos de reparación que no sean realizados por un taller autorizado en Austria anularán inmediatamente la validez de esta garantía.

Los siguientes casos no están cubiertos por esta garantía:

• En caso de uso indebido no asumimos ningún daño consecuente
• Reparación o sustitución de piezas debido al desgaste normal
• Daños debidos al incumplimiento de las instrucciones de servicio
• Dispositivos que se utilizan comercialmente, incluso parcialmente
• Dispositivos dañados mecánicamente debido a influencias externas (caídas, impactos, roturas, uso inadecuado, etc.), así como desgaste de carácter estético.
• Dispositivos que han sido manipulados incorrectamente
• Dispositivos que no han sido abiertos por nuestro taller de servicio autorizado.
• Daños resultantes de válvulas de drenaje de condensado mal cerradas en los acondicionadores de aire o en tanques de agua mal instalados.
• Expectativas insatisfechas de los consumidores.
• Daños causados por fuerza mayor, agua, rayos, sobretensión.
• Dispositivos cuya designación de tipo o número de serie en el dispositivo ha sido cambiado, borrado, ilegible o eliminado.
• Servicios fuera de nuestros talleres de reparación autorizados, costes de transporte a un taller de reparación autorizado o hacia nosotros y la devolución, así como los riesgos asociados.

Cabe destacar que se cobrará una tarifa fija de € 60,- (base indexada IPC 2010, junio 2015) dentro del período de garantía en caso de errores de manejo o si no se ha detectado ningún error.

Al proporcionar un servicio de garantía (reparación o sustitución del dispositivo), el período de garantía absoluta de 2 años a partir de la fecha de compra no se extiende.

La garantía de 2 años solo es válida si se presenta el comprobante de compra (debe contener el nombre y la dirección del distribuidor, así como el nombre completo del dispositivo) y el certificado de garantía correspondiente, en el que se indique el tipo de dispositivo y el número de serie (visible en la caja y en la parte posterior o inferior del dispositivo). ¡Sin la presentación del certificado de garantía solo se aplicará la garantía legal!

Señalamos expresamente que los derechos de garantía legales no se ven afectados por esta garantía y que siguen existiendo de forma intacta.

Schuss Home Electronic GmbH y sus auxiliares solo serán responsables de los daños en caso de negligencia grave o dolo. La responsabilidad por pérdida de beneficios, ahorros esperados pero no realizados, daños consecuentes y daños por reclamaciones de terceros queda excluida en cualquier caso. Los daños a o para los datos registrados están siempre excluidos de la responsabilidad por daños.

Felicidades por su elección. ¡Le deseamos que disfrute de su dispositivo SHE!

DIRECCIÓN

SHE Vertrieb

Schuss Home Electronic GmbH

A-1140 Viena, Scheringgasse 3

Teléfono: +43 (0)1/ 970 21

Denominación de tipo:......

Número de serie:

En caso de reclamación de garantía, este certificado de garantía debe entregarse junto con el dispositivo en el taller de servicio autorizado o en el distribuidor en el que adquirió el dispositivo.

INDICE

IT
