MANUAL DE USUARIO NX 945-A RCF

1 MEDIDAS DE SEGURIDAD E INFORMACIÓN GENERAL....36
2 DESCRIPCIÓN 38
3 PANEL TRASERO Y CONTROLES....39
4 CONEXIÓN 40
5 INSTALACIÓN....41
6 RESOLUCIÓN DE PROBLEMAS....43

1. MEDIDAS DE SEGURIDAD E INFORMACIÓN GENERAL

Los símbolos que se muestran en este documento informan sobre instrucciones de uso y advertencias importantes que debe seguir rigurosamente.

	PRECAUCIÓN	Instrucciones de uso importantes: detalla peligros que pueden dañar el producto, incluida la pérdida de datos.
	ADVERTENCIA	Consejo importante referente al uso de voltajes peligrosos y al posible peligro de descarga eléctrica, lesiones personales o muerte.
	AVISO IMPORTANTE	Información importante y de ayuda sobre el tema
	SOPORTES, CARRETILLAS Y CARROS DE TRANSPORTE	Información sobre el uso de soportes, carretillas y carros de transporte. Recuerde mover el producto con mucho cuidado y no inclinarlo nunca.
	ELIMINACIÓN DE RESIDUOS	Este símbolo indica que este producto no debe eliminarse junto con los desechos domésticos según la directiva sobre residuos de aparatos eléctricos (2012/19/EU) y sus leyes nacionales.

AVISO IMPORTANTE

Este manual contiene información importante sobre el uso correcto y seguro del dispositivo. Antes de conectar y utilizar este producto, lea este manual de instrucciones detenidamente y guárdelo para futuras consultas. El manual se considera una parte integral de este producto y debe entregarse junto a él cuando cambie de propietario para que sirva como referencia sobre las medidas de seguridad, la correcta instalación y el uso. RCF S.p.A. no se responsabiliza de la instalación y el uso incorrectos de este producto.

MEDIDAS DE SEGURIDAD

1. Todas las medidas, en particular las relacionadas con la seguridad, deben leerse con especial detenimiento, pues ofrecen información de importancia.

2. Alimentación de las tomas de corriente

a. El voltaje de las tomas de corriente es suficientemente alto para presentar riesgo de electrocución; instale y realice las conexiones a este producto antes de enchufarlo.
b. Antes de encenderlo, asegúrese de que todas las conexiones se hayan realizado correctamente y que el voltaje de las tomas de corriente se corresponda con el voltaje del panel de información de la unidad. Si no se corresponden, póngase en contacto con su distribuidor de RCF.
c. Las piezas metálicas de la unidad están conectadas a tierra a través del cable de alimentación. Un dispositivo de CLASE I debe conectar su cable de alimentación a una toma de corriente con conexión de protección a tierra.
d. Proteja el cable de alimentación de posibles daños. Asegúrese de que está colocado de tal manera que no pueda resultar pisado o aplastado por otros objetos.
e. Para prevenir descargas eléctricas, no abra nunca este producto (no tiene piezas en su interior a las que el usuario necesite acceder).
f. Cuidado: si el fabricante facilita un producto solo con conectores POWERCON y sin el cable de alimentación, deberán usarse los siguientes cables con los conectores NAC3FCA (alimentación de entrada) y NAC3FCB (alimentación de salida):

• UE: cable H05VV-F 3G 3x2.5 mm2 - Norma IEC 60227-1
• JP: cable VCTF 3x2 mm2; 15Amp/120V\~ - Norma JIS C3306

• EEUU: cable SJT/SJTO 3x14 AWG; 15Amp/125V\~ - Norma ANSI/UL 62

• Asegúrese de que no puedan entrar objetos o líquidos en el producto para evitar posibles cortocircuitos. Este dispositivo no debe exponerse a goteos o salpicaduras. No se deben colocar objetos con líquidos, como jarrones, sobre este aparato. No se deben colocar fuentes de calor expuestas, como velas encendidas, sobre este aparato.

• No intente nunca llevar a cabo operaciones, modificaciones o reparaciones que no aparezcan expresamente descritas en este manual.

Póngase en contacto con su centro de servicio autorizado o personal cualificado en caso de que:

• El producto no funcione o funcione de forma anómala.
• El cable de alimentación se haya dañado.
• Se hayan introducido objetos o líquidos en la unidad.

• El producto haya sufrido un golpe fuerte.

• Si este producto no se va a utilizar durante un largo periodo de tiempo, desconecte el cable de alimentación.

• Si este producto comienza a emitir olores extraños o humo, apáguelo inmediatamente y desconecte el cable de alimentación.

• No conecte este producto a ningún tipo de equipamiento o accesorio que no esté diseñado específicamente para él.

Para instalaciones en suspensión, utilice solo los puntos de anclaje especiales para tal fin y no intente colgar el producto utilizando elementos que no estén indicados o no sean específicos para ello. Compruebe también la idoneidad de la superficie de soporte a la que se anclará el producto (muro, techo, estructura, etc.) y los componentes que se van a utilizar para la suspensión (tornillos de anclaje, tornillos, bridas no suministradas por RCF, etc.) y que deben garantizar la seguridad del sistema o la instalación con el paso del tiempo, considerando, asimismo, las vibraciones mecánicas generadas normalmente por los transductores.

Para prevenir riesgos de caída del equipo, no apile múltiples unidades de este producto a no ser que esta opción se indique expresamente en el manual de usuario.

1. RCF S.p.A. recomienda encarecidamente que la instalación de este producto la realicen instaladores profesionales cualificados (o empresas especializadas) que puedan asegurar la correcta instalación y certificarla según las normativas vigentes.

Todo el sistema de sonido debe cumplir con las normativas actuales referentes a los sistemas eléctricos.

1. Soportes, carretillas y carros de transporte.

El equipo solo debe utilizarse en soportes, carretillas y carros de transporte recomendados por el fabricante. El conjunto (equipo + soporte/carretilla/carro de transporte) debe moverse con extrema precaución. Las paradas repentinas, los empujones excesivos y los suelos desnivelados pueden hacer que vuelque. No incline nunca el

conjunto.

1. Hay numerosos factores mecánicos y eléctricos que deben tenerse en cuenta al instalar un sistema de sonido profesional, además de aquellos estrictamente acústicos como la presión sonora, los ángulos de cobertura, la respuesta en frecuencia, etc.

11. Pérdida auditiva.

La exposición a altos niveles de presión sonora puede causar la pérdida permanente de la audición. El nivel de presión sonora que provoca pérdida auditiva depende de la persona y del tiempo de exposición al sonido. Para prevenir la exposición potencialmente peligrosa a altos niveles de presión acústica, cualquier persona que esté expuesta a ellos debe utilizar dispositivos de protección adecuados. Cuando se utiliza un transductor capaz de emitir altos niveles de presión sonora, es necesario llevar puestos tapones para los oídos o auriculares de protección. Consulte las especificaciones técnicas del manual para conocer el nivel máximo de presión sonora.

PRECAUCIONES DE USO

• Coloque este producto lejos de cualquier fuente de calor y asegúrese siempre de que hay suficiente circulación de aire a su alrededor.
• No sobrecargue este producto durante un periodo de tiempo prolongado.

1. MEDIDAS DE SEGURIDAD E INFORMACIÓN GENERAL

• No fuerce nunca los elementos de control (teclas, botones, etc.).
• No utilice disolventes, alcohol, benceno u otras sustancias volátiles para limpiar las partes externas de este producto.

AVISO IMPORTANTE

Para evitar el ruido en los cables de señal de línea, utilice solo cables apantallados y evite colocarlos cerca de:

• Equipos que generen campos electromagnéticos de gran intensidad
• Cables de alimentación
• Líneas de altavoces

¡ADVERTENCIA! ¡PRECAUCIÓN! Para evitar riesgo de

incendio y descarga eléctrica, no exponga nunca este producto a la lluvia o la humedad.

¡ADVERTENCIA! Para evitar el riesgo de descarga eléctrica, no el producto a la toma de corriente si la rejilla está retirada.

¡ADVERTENCIA! Para reducir el riesgo de descarga eléctrica, no se este producto a no ser que tenga la cualificación para hacerlo. trabajo de mantenimiento a técnicos cualificados.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

Este producto se debe eliminar en un lugar autorizado de recogida de aparatos eléctricos y electrónicos (AEE). La eliminación incorrecta de este tipo de residuo podría tener un impacto negativo en el medioambiente y en la salud humana debido aancias potencialmente peligrosas

que se relacionan generalmente con los AEE. Su cooperación en la correcta eliminación de este producto contribuirá al uso efectivo de los recursos naturales. Para más información sobre los lugares en los que puede dejar su equipo para reciclarlo, póngase en contacto con la autoridad de residuos de su oficina municipal, con la autoridad responsable de residuos o con el servicio de recogida de basura.

Para asegurar un servicio duradero del producto, siga los siguientes consejos:

• Si va a situar el producto en exteriores, asegúrese de que está a cubierto y protegido de la lluvia y la humedad.
• Si necesita utilizar el producto en entornos fríos, caliente lentamente las bobinas móviles enviando una señal a bajo volumen durante 15 minutos antes de enviar señales de alta potencia.
• Use siempre un paño seco para limpiar las superficies exteriores del altavoz, siempre con la alimentación apagada.

PRECAUCIÓN: para evitar dañar el acabado externo, no utilice tes de limpieza o sustancias abrasivas.

¡ADVERTENCIA! ¡PRECAUCIÓN! Limpie los altavoces

activos solamente cuando estén apagados.

RCF S.p.A. se reserva el derecho a hacer cambios sin previo aviso para rectificar cualquier tipo de error u omisión.

Consulte siempre la última versión del manual en www.rcf.it.

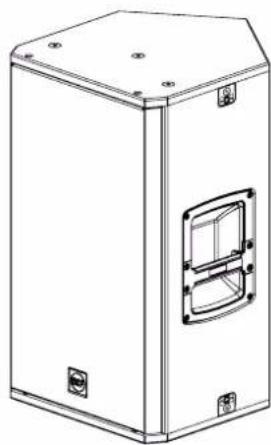

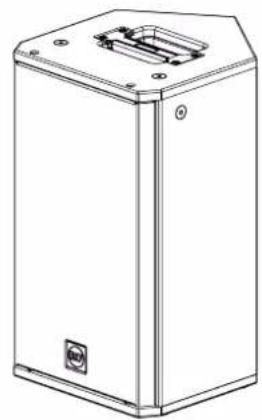

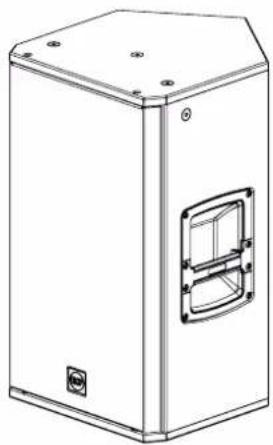

LA SERIE NX 9

La Serie NX 9 está diseñada para ofrecer un rendimiento de audio extraordinario y una versatilidad a prueba de giras para músicos solistas, bandas y DJs. El nuevo diseño electroacústico biamplificado de 2100 W proporciona unos niveles de presión sonora impresionantes, incluso cuando se utiliza en entornos al aire libre y en largas distancias, con una calidad de sonido insuperable. La combinación de transductores de diseño especial, el procesamiento DSP avanzado y una guía de ondas de directividad constante produce una cobertura uniforme en la zona de escucha con un sonido excelente, sin distorsiones y con la fiabilidad de la que hace gala RCF. Al combinar los algoritmos FirPHASE y Bass Motion Control exclusivos de RCF, perfectamente ajustados para cada modelo, el público experimentará una claridad absoluta en la reproducción de las voces y unos graves profundos y potentes. La resistente caja de madera es fácil de transportar y se puede instalar con seguridad en un mástil, colgada, en la pared o en un truss utilizando los múltiples puntos de anclaje disponibles.

2100 W Altavoz de graves de 10", bobina de 2,5" Motor de compresión de 1,75" 16,4 kg / 36,1 lb

2100 W Altavoz de graves de 12", bobina de 2,5" Motor de compresión de 1,75" 20,8 kg / 45,8 lb

2100 W Altavoz de graves de 15", bobina de 2,5" Motor de compresión de 1,75" 24,1 kg / 53,1 lb

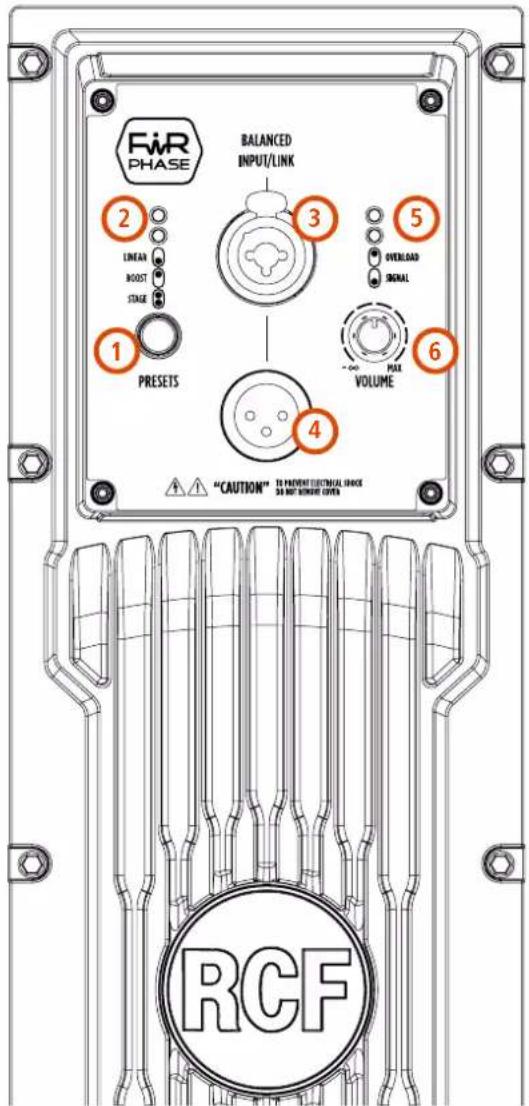

1 SELECTOR DE PRESETS Este selector permite seleccionar 3 presets diferentes. Presionando el selector, los LED de la sección PRESET indicarán qué preset se ha seleccionado.

LINEAR LINEAR - este preset está recomendado para todas las aplicaciones convencionales de la caja acústica.
BOOST - este preset crea una ecualización de tipo loudness recomendada para aplicaciones de música de fondo cuando el sistema reproduce sonidos a niveles bajos.
STAGE - este preset está recomendado cuando se utiliza el altavoz como monitor de escenario.
2 LED de la sección PRESETS Estos LED indican el preset seleccionado.
3 ENTRADA HEMBRA COMBO XLR/JACK Esta entrada balanceada acepta un conector JACK o XLR macho estándar.
4 SALIDA DE SEÑAL XLR MACHO Este conector de salida XLR ofrece un puenteo (loop through) para encadenar altavoces en serie.
5 LED DE SOBRECARGA/SEÑAL Estos LED son:

SIGNAL LED SIGNAL verde: cuando hay señal en la entrada COMBO principal. OVERLOAD LED OVERLOAD: indica una sobrecarga de la señal de entrada. No

pasa nada si el LED de OVERLOAD parpadea ocasionalmente. Si el LED parpadea frecuentemente o se mantiene encendido, baje el nivel de la señal para que no se distorsione el sonido. En cualquier caso, el amplificador tiene un circuito limitador integrado para evitar la saturación de entrada o la sobrecarga de los transductores.

6 CONTROL DE VOLUMEN Ajusta el volumen principal.

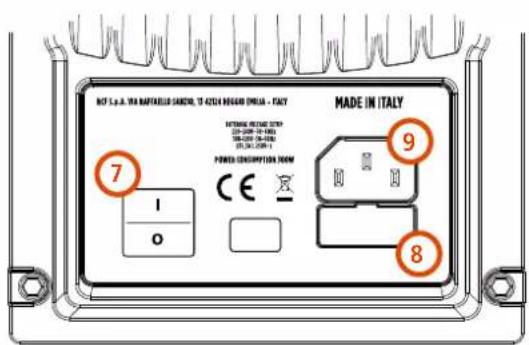

7 INTERRUPTOR DE ENCENDIDO El interruptor de encendido enciende o apaga la alimentación AC.
8 PORTAFUSIBLE Zócalo del fusible principal.
9 CONECTOR IEC ESTÁNDAR DE 3 PINES Conexión de alimentación.

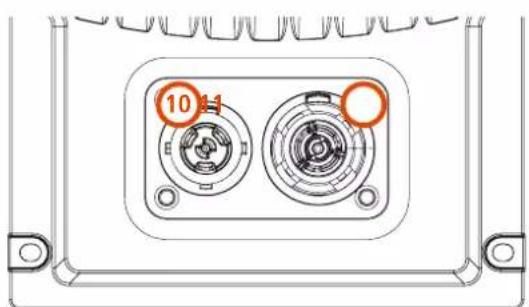

10 CONECTOR DE ENTRADA POWERCON Conexión de alimentación IP-Rated PowerCON TRUE1 TOP (solo en el modelo NX 945-A).
11 CONECTOR DE SALIDA POWERCON Envía la alimentación eléctrica a otro altavoz (solo en el modelo NX 932-A y NX 945-A). Puenteo de alimentación: 100-120 V\~máx. 1600 W | 200-240 V\~MÁX. 3300 W

¡ADVERTENCIA! ¡PRECAUCIÓN! Las conexiones de los altavoces las debe realizar únicamente personal cualificado y con experiencia que tenga conocimientos técnicos o instrucciones específicas para asegurar que se hacen correctamente y evitar cualquier tipo de riesgo eléctrico.

Para evitar el riesgo de descarga eléctrica, no conecte los altavoces cuando el amplificador esté encendido.

Antes de encender el sistema, compruebe todas las conexiones y asegúrese de que no hay cortocircuitos accidentales.

Todo el sistema de sonido debe estar diseñado e instalado de acuerdo a las normativas y leyes locales vigentes relacionadas con los aparatos eléctricos.

FiR PHASE BALANCED INPUT/LINK 2 3 5 LINEAR BOOST STAGE OVERLOAD INSTRAL 1 PRESETS 6 VOLUME 4 "CAUTION" TO PREVENT ELECTRICAL FORCE 30 MP NO REFLECTOR RCF

NOT S.P.A. TA MAFARELLA SANCHO, 12-03/01 BEGARD DRUG - FACY MADE IN ITALY INTENSIVE REBEET STOP (25-260) (4-1980) 100-000 (4-000) (25-300) (5-1) POWER-CONSUMPTION ROOM CE I O 9 8

10 1

4. CONEXIONES

Los conectores deben estar cableados de acuerdo con la normativa especificada por la AES (Sociedad de Ingenieros de Sonido de EE. UU.).

CONECTOR JACK TS Cableado mono no balanceado

PUNTA MALLA

CONECTOR JACK TRS Cableado mono balanceado

PUNTA ANILLO MALLA

MALLA = TIERRA (BLINDAJE)

PUNTA = SEÑAL (+)

ANILLO = SEÑAL (-)

ANTES DE CONECTAR EL ALTAVOZ

En el panel trasero encontrará todos los controles, entradas de señal y alimentación. En primer lugar, compruebe la etiqueta con el voltaje en el panel trasero (115 voltios o 230 voltios). La etiqueta indica el voltaje correcto. Si ve que la etiqueta específica un voltaje erróneo o no está presente, llame a su distribuidor o CENTRO DE SERVICIO RCF autorizado antes de conectar el altavoz. Esta comprobación evitará que se produzcan daños. Si fuera necesario cambiar el voltaje, llame a su distribuidor o CENTRO DE SERVICIO RCF autorizado. Esta operación requiere la sustitución del valor del fusible y debe realizarla un CENTRO DE SERVICIO RCF.

ANTES DE ENCENDER EL ALTAVOZ

Ahora puede conectar el cable de alimentación y el cable de señal. Antes de encender el altavoz, asegúrese de que el control de volumen esté al mínimo (incluso en la salida del mezclador). Es importante que el mezclador esté encendido antes de encender el altavoz. Esto evitará que se produzcan daños en el altavoz y que haya "golpes" de ruido al encender partes de la cadena de sonido. Se recomienda encender siempre los altavoces en último lugar y apagarlos en primer lugar después de su uso. Ahora puede encender el altavoz y ajustar el control de volumen al nivel adecuado.

PROTECCIONES

Los altavoces de la Serie NX 9 vienen equipados con un sistema completo de circuitos de protección. El circuito actúa de forma sutil sobre la señal de sonido, controlando su nivel y manteniendo la distorsión a un nivel aceptable.

CONFIGURACIÓN DEL VOLTAJE (RESERVADO AL CENTRO DE SERVICIO DE RCF)

200-240 voltios, 50 Hz

100-120 voltios, 60 Hz

(VALOR DEL FUSIBLE T6.3 A L 250 V)

5. INSTALACIÓN

CONFIGURACIONES DE SUELO

Los altavoces NX 9 se pueden colocar en el suelo, en el escenario como PA principal o como monitores; también se pueden montar en un mástil en un soporte de altavoces o sobre un subwoofer.

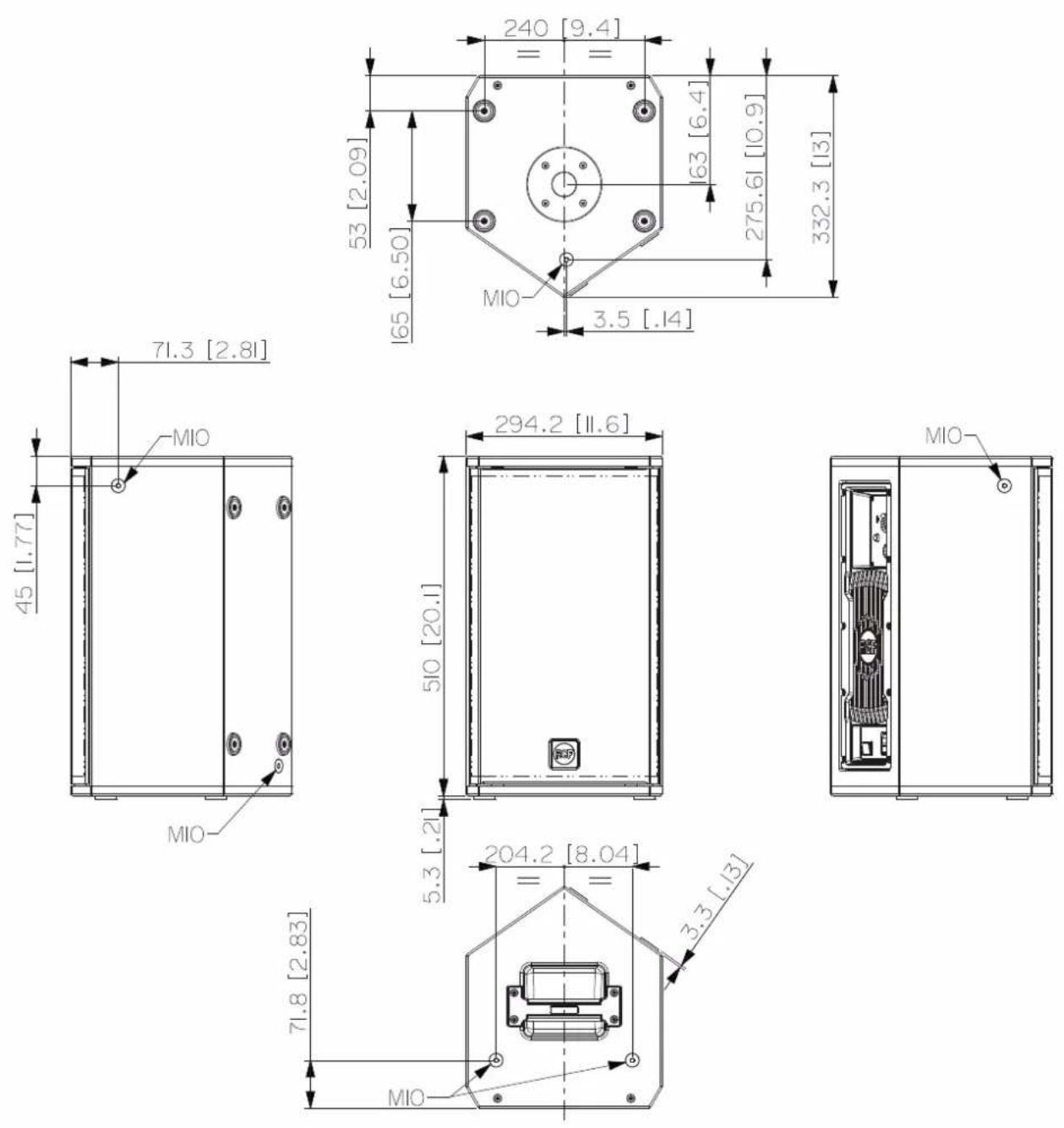

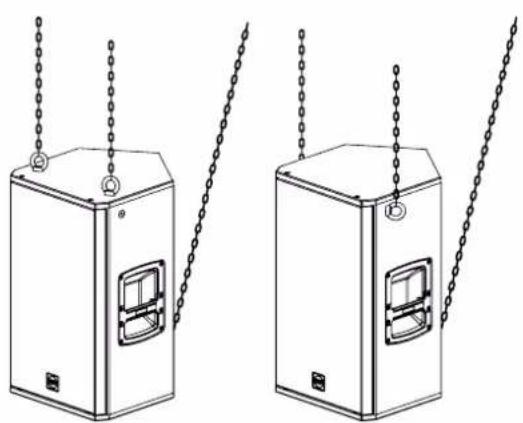

Los altavoces de la Serie NX 9 se pueden colgar desde los 6 puntos de anclaje M10 situados en su parte superior, a los lados y en la parte trasera de la caja o con el accesorio específico.

Ejemplos de un colgado correcto

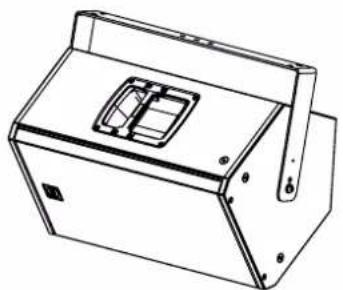

Montaje en pared con H-BR

¡ADVERTENCIA! ¡PRECAUCIÓN! No cuelgue nunca los altavoces de las asas. Las asas son únicamente para su para la sujeción de la caja.

WARNING! CAUTION! Los agujeros centrales superior e inferior NO son para colgar el producto; utilizar solo

¡ADVERTENCIA! ¡PRECAUCIÓN! Para utilizar este producto en un mástil o sobre un subwoofer, antes de instalar rifique las configuraciones e indicaciones permitidas de los accesorios en la página web de RCF para evitar de peligro y causar daño a las personas, animales y objetos. En cualquier caso, asegúrese de que el mástil o el e sostiene el altavoz están situados en un suelo horizontal sin pendientes.

¡ADVERTENCIA! ¡PRECAUCIÓN! El soporte y el mástil solo pueden utilizarse con los altavoces por personal experimentado y formado adecuadamente en la instalación de sistemas profesionales. En cualquier caso, la ad del usuario será garantizar en última instancia unas condiciones de seguridad del sistema óptimas y evitar los a las personas, animales y objetos.

EL ALTAVOZ NO SE ENCIENDE

Asegúrese de que el altavoz esté encendido y conectado a una fuente de alimentación eléctrica activa.

EL ALTAVOZ ESTÁ CONECTADO A UNA FUENTE DE ALIMENTACIÓN ELÉCTRICA ACTIVA PERO NO SE ENCIENDE

Asegúrese de que el cable de alimentación esté en buen estado y se encuentra conectado correctamente.

EL ALTAVOZ ESTÁ ENCENDIDO PERO NO EMITE SONIDO

Compruebe que la fuente de sonido envía la señal correctamente y que los cables de señal no estén dañados.

EL SONIDO ESTÁ DISTORSIONADO Y EL LED OVERLOAD PARPADEA FRECUENTEMENTE

Baje el nivel de salida del mezclador.

EL SONIDO ES MUY BAJO Y SISEA

La ganancia de la fuente o el nivel de salida del mezclador podrían ser demasiado bajos.

EL SONIDO SISEA INCLUSO CON UNA GANANCIA Y VOLUMEN APROPIADOS

La fuente podría estar enviando una señal de baja calidad o con ruido.

RUIDO DE ZUMBIDO

Compruebe la toma de tierra de la alimentación eléctrica y todos los equipos conectados a la entrada del mezclador, incluidos los cables y conectores.

¡ADVERTENCIA! Para reducir el riesgo de descarga eléctrica, no desmonte este producto a no ser que a cualificación para hacerlo. Deje el trabajo de mantenimiento a técnicos cualificados.
