Quadral Aurum Base Titan - Vocero QUAD - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz pasivo
Marca	Quadral
Modelo	Aurum Base Titan
Categoría	Altavoz de columna
Dimensiones (aproximadamente)	1000 x 200 x 300 mm
Peso (aproximadamente)	20 kg
Alimentación	Pasivo (alimentado por amplificador externo)
Potencia nominal	100 W
Impedancia	4-8 Ω
Respuesta en frecuencia	30 Hz - 40 kHz
Sensibilidad	88 dB
Funciones principales	Conexión en modo convencional, bi-wiring o bi-amping; interruptores de ajuste de agudos, medios y graves
Mantenimiento y limpieza	Paño suave seco; no usar disolventes; no limpiar los tweeters; aspiradora para cubiertas de tela
Seguridad	No conectar a la red eléctrica; evitar el funcionamiento prolongado a muy alto volumen; mantener una distancia de seguridad con respecto al televisor; no abrir el altavoz
Piezas de repuesto y reparabilidad	Púas de desacoplamiento disponibles; pies autoadhesivos; piezas de repuesto a través del servicio técnico
Garantía	Garantía legal 2 años, ampliable hasta 10 años mediante registro
Informaciones generales	Manual disponible en PDF; asistencia técnica por teléfono o correo electrónico
Accesorios incluidos	Cable bifilar, puentes, pies autoadhesivos (para modelos compactos)
Tipo de conexión	Bornes de tornillo multiconector (compatible con bi-wiring)

Preguntas frecuentes - Quadral Aurum Base Titan QUAD

¿Qué hacer en caso de distorsión incluso a bajo volumen?

Verifique si la distorsión afecta a uno o dos altavoces. Si solo uno, intercambie los altavoces: si la distorsión permanece en el mismo canal, la electrónica está defectuosa; de lo contrario, el altavoz es el culpable. Contacte al servicio técnico de Quadral al [phone].

No sale sonido del altavoz, ¿qué verificar?

Verifique primero las conexiones (bornes y cables). Asegúrese de que el amplificador esté encendido y correctamente ajustado.

El sonido es estrecho y carece de realismo, ¿por qué?

Esto puede deberse a una inversión de polaridad (borne + del ampli conectada a borne - del altavoz). Verifique las conexiones. Aleje también los altavoces de las paredes demasiado cercanas (al menos 5 cm en la parte trasera).

¿Cómo reducir unos graves demasiado potentes?

Aleje los altavoces de las paredes y las esquinas. Verifique el ajuste de los tonos graves en el amplificador: coloque el regulador en posición neutra.

Los agudos son borrosos, ¿qué hacer?

Asegúrese de que los tweeters estén orientados hacia la posición de escucha. Incline o gire ligeramente los altavoces para dirigir los tweeters directamente hacia el oyente.

¿Puedo usar mis altavoces en modo bi-wiring o bi-amping?

Sí, retire los puentes en los bornes de tornillo, luego conecte los cables por separado para graves (LO) y agudos/medios (HI). Respete imperativamente la polaridad.

¿Cómo limpiar las rejillas de tela?

Aplique una espuma seca específica para telas en la zona sucia, deje actuar, luego aspire suavemente. No cepille los marcos negros; use cinta adhesiva ancha para despegar la suciedad.

¿Puedo colocar el altavoz central sobre el televisor?

Los altavoces Center Aurum ya no están blindados magnéticamente. Colóquelo al menos a 30 cm del televisor e inclínelo para orientar el tweeter hacia el oyente.

¿Cómo registrar la garantía extendida de 10 años?

Visite www.quadral.com, ingrese sus datos personales y los del dispositivo. Adjunte una copia del comprobante de compra (escaneo o foto). Recibirá un acuse de recibo digital.

¿Qué accesorios están disponibles para mejorar la estabilidad?

Púas de desacoplamiento están disponibles por separado para altavoces de columna. Para pisos lisos, use cintas Velcro o adhesivo de doble cara.

MANUAL DE USUARIO Quadral Aurum Base Titan QUAD

MANUAL DE INSTRUCCIONES

Contents

Instrucciones de seguridad para altavoces pasivos 34-35

Disposición

36-37

Soportes de pie

37

Conexión al amplificador 37-40

Consejos para una mejor acústica

40

Ajuste del sonido

41

Cuidado Clipping

42

Mantenimiento de los altavoces

42

Registro de garantía

42

¿Qué hacer en caso de avería? 43

En primer lugar deseamos darle las gracias por haber elegido los altavoces AURUM. Construimos cajas acústicas excepcionales con el único objetivo de satisfacer las elevadas exigencias de melómanos y expertos como Ud. Aunque ya esté familiarizado, a continuación le indicamos algunas reglas básicas que le permitirán un óptimo aprovechamiento de sus cajas acústicas.

INSTRUCCIONES DE SEGURIDAD PARA ALTAVOCES PASIVOS

Lea detenidamente estas instrucciones y tenga en cuenta todos los pasos indicados para la puesta en marcha. Tenga siempre a mano el manual para poder realizar consultas en cualquier momento.

• La estabilidad (especialmente de grandes altavoces) depende en gran medida de las propiedades del suelo donde se apoyen. Por regla general, las moquetas reducen considerablemente la estabilidad. Incluso un golpe medianamente fuerte podría hacer que un altavoz se cayera y conlleva, por ello, el riesgo de que personas o animales domésticos que se hallen cerca sufran lesiones. La estabilidad puede mejorarse considerablemente empleando los denominados „spikes“, aunque es preciso tener cuidado durante el montaje, ya que existe peligro de sufrir lesiones producidas por cantos afilados o incluso se podría dañar el suelo. Los altavoces pueden sujetarse sobre suelos lisos usando un velcro o cinta adhesiva doble. ¡Los altavoces no deben ser empleados nunca como asientos o ayudas para subirse (a modo de escalera de mano)!
• Emplee exclusivamente muebles con ruedas, soportes de pie o pared y otros aparatos para colocar o depositar los artículos, todos ellos suministrables por el fabricante y/o vendidos con el producto. Rogamos se asegure de mover siempre con cuidado la mesa o soportes de pie sobre los que se hallen colocados los productos para evitar que se produzcan daños o lesiones en caso de caerse. ¡En caso de montaje en la pared, es preciso asegurarse especialmente de que todos los componentes estén bien atornillados! También debería emplear y montar dispositivos de seguridad adicionales (cadenas, etc.).
• Debería escoger un lugar seco y no demasiado frío para los altavoces. Una alta humedad constante del aire o el fuerte efecto de los rayos solares (radiación UVA) pueden deteriorar prematuramente sus altavoces e influir negativamente en su funcionamiento.
• ¡Mantener el volumen alto durante largo tiempo no sólo resulta molesto para los vecinos, sino que puede acarrear consecuencias nocivas para la salud del usuario!
• En caso de una sobrecarga de los altavoces debido a un volumen excesivamente alto, no se excluye del todo la posibilidad de que se queme algún componente en los filtros divisores o altavoz. En ocasiones especialmente desfavorables, puede incluso producirse un incendio en el interior de un altavoz en caso de una sobrecarga de este tipo. Por este motivo, los altavoces que trabajan a cargas máximas deben vigilarse constantemente.

• El funcionamiento a alto volumen puede generar tensiones de 30 V a 50 V en los bornes de conexión de los altavoces y componentes. Por este motivo, es imprescindible no entrar en contacto con las conexiones no aisladas de los altavoces durante el servicio. Además, no introducir, bajo ningún concepto, las manos o los brazos en las aberturas de salida del sonido (tubos bass reflex) para evitar que se produzcan lesiones o daños materiales. En este caso, son especialmente los niños y los animales domésticos los que corren mayor peligro.

• Por motivos de seguridad, queda prohibido abrir los altavoces cuando están en servicio o conectados, ya que, como se ha explicado más arriba, en su interior pueden existir tensiones de hasta 50 V.

• ¡Un comportamiento inadecuado en cuanto a la tensión de red conlleva peligro de muerte!

¡Los altavoces pasivos no deben conectarse directamente a la red eléctrica!

Los bornes de conexión de los altavoces sólo deben conectarse con las salidas del amplificador correspondiente. No se permite establecer otro tipo de conexión de estos bornes con la red eléctrica (230 V/115 V), ya que provocaría una avería inmediata del altavoz y de todos los elementos conectados. Por este motivo, para estas conexiones de cable deberá usar enchufes que no puedan confundirse con los enchufes de red.

- Los altavoces no blindados de forma magnética pueden distorsionar o deformar la imagen del televisor. Una distancia de 50 cm es generalmente suficiente para evitar distorsiones de este tipo. Evite depositar, por ejemplo, tarjetas de crédito, disquetes, cintas de música o vídeo u otros soportes magnéticos sobre el altavoz. Ello podría borrar la información en ellos contenida. Asimismo, no debería colocar aparatos de banda magnética junto a los altavoces.

DISPOSICIÓN

Para obtener resultados óptimos de sonido, se deben probar generalmente diferentes ubicaciones y escuchar cómo suenan los altavoces en cada ubicación.

Dado que el espacio en sí influye de forma considerable en la reproducción del sonido, le ofrecemos a continuación algunos consejos importantes para ayudarle a colocar sus altavoces AURUM.

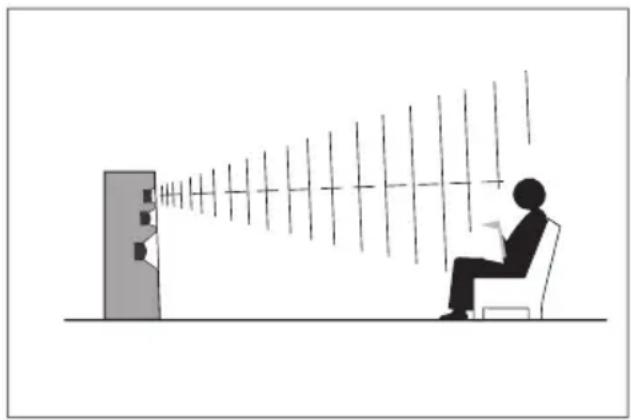

La colocación de los altavoces en el espacio acústico influye de forma considerable en su sonido. Así, la disposición cerca de esquinas ofrece una reproducción de graves de elevada sonoridad pero sin definición.

Por el contrario, los altavoces dispuestos libremente, a distancia de las paredes, ofrecen un sonido preciso, a la par que nítido y estilizado. Lo mejor es colocar los altavoces de forma que entre la pared posterior de la caja y la pared más próxima de la habitación existan como mínimo 30 cm de separación. Con respecto a las paredes laterales de la sala, deberían hallarse a una distancia superior incluso a 50 cm, a fin de evitar elevadas reflexiones. Los altavoces sobre pies se adaptan especialmente a las exigencias acústicas gracias a su fachada inclinada. Donde mejor suenan los altavoces de estantería es sobre un soporte de pie para altavoces o en la estantería, estando los tweeters orientados a la altura del oído. Para ello se debe calcular, en caso necesario, el ángulo de ubicación de las cajas e inclinarlas ligeramente.

La distancia de los altavoces a dicha altura debería ser la misma en la medida de lo posible, mientras que la distancia de los altavoces entre sí puede ser algo menor que la respectiva al oyente.

Altavoz de centro

Este altavoz ya no cuenta con blindaje magnético debido a la difusión de televisiones de plasma y LCD. Dado que su colocación en la televisión ya no es posible, los altavoces de centro pueden colocarse debajo de ésta.

Puede ver más consejos y trucos en:

www.youtube/quadral Technology World: montaje de altavoces.

Además, recomendamos calcular el ángulo del altavoz central de forma que el tweeter esté orientado al oyente. Solo así podrá desplegar todo su potencial de sonido.

Altavoz central posterior

En contraposición a los conjuntos Surround 5.1, los sistemas 6.1 disponen de un altavoz central posterior adicional que está colocado detrás y algo por encima de la posición usual de audición.

Altavoz posterior

El hecho de girar a la posición de audición los altavoces posteriores es tan solo una cuestión de gustos. Algunos oyentes prefieren en este caso una ubicación por encima de la altura del oído. A tal efecto, el altavoz posterior debería colocarse sobre un soporte de pared estable, un soporte elevado de pie para altavoces o en una estantería.

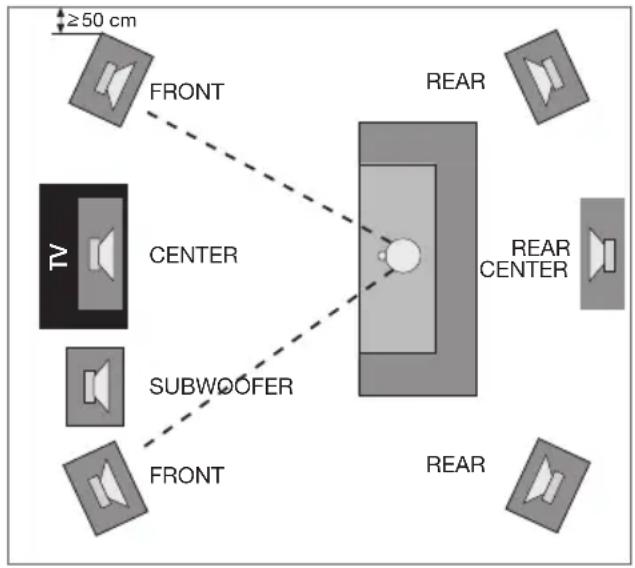

≥50 cm FRONT REAR TV CENTER SUBWOOFER FRONT REAR CENTER REAR

SOPORTES DE PIE

Para instalar los altavoces delantero y trasero de forma óptima, quadral cuenta con trípodes adaptados en su programa de entrega.

Responderemos a sus preguntas en el número de teléfono: [phone], e-mail: [e-mail] ó [e-mail]

CONEXIÓN AL AMPLIFICADOR

Antes de conectar los altavoces a su equipo surround o HiFi, le rogamos que se cerciore de que el amplificador/receptor esté desconectado y de que el control de funcionamiento no esté iluminado. A continuación, necesitará un cable bifilar para cada altavoz. Tenga en cuenta que los cables sean lo suficientemente largos y no los corte sin cerciorarse previamente de que podrá ocultarlos detrás de muebles o bajo la moqueta. Para longitudes de cable superiores a 5 m le recomendamos una sección mínima de 2,5 mm ^2 por hilo, a fin de evitar pérdidas de potencia innecesarias. Cada hilo de los extremos de cable debe desaislarse perfectamente unos 10 mm para obtener un contacto óptimo.

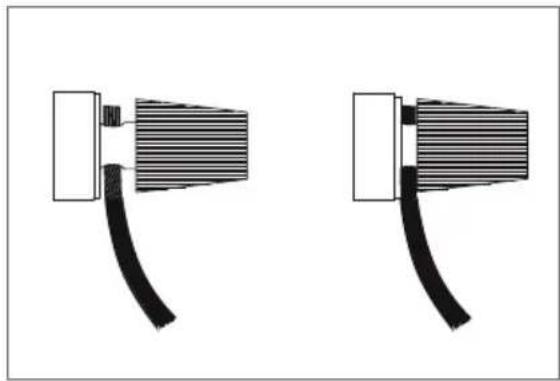

BORNES ROSCADOS

Para conectar los cables de los altavoces, el lado posterior de la caja dispone de un panel de conexiones con bornes roscados marcados de color. Gire los bornes roscados e introduzca el extremo del cable pelado en la perforación que queda abierta. En el cable del altavoz se ha marcado un hilo con color o dándole forma.

Atornille este cable de alimentación positivo con el borne rojo, y el otro hilo con el borne negro. Apriete con fuerza los tornillos manualmente. Para garantizar la polaridad correcta, compruebe también la conexión correcta en su amplificador. En este caso, el hilo marcado también corresponde al polo positivo (+), y el otro hilo corresponde al borne roscado negro (-).

En algunos de los altavoces AURUM se puede escoger entre tres modos operativos:

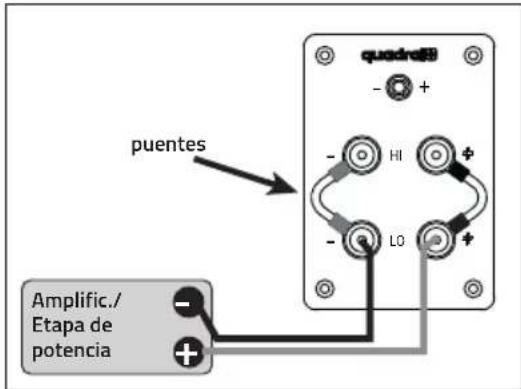

a) Modo convencional

No retire los puentes y conecte los cables de los altavoces tal y como indica la figura.

quadró - + - HI - L0 + Amplific./ Etapa de potencia +

b) Modo Bi-wiring (bicableado)

Abra los puentes tras soltar los cuatro bornes roscados en el lado posterior del altavoz y conecte los cables tal y como se indica en la figura.

Amplific./ Etapa de potencia

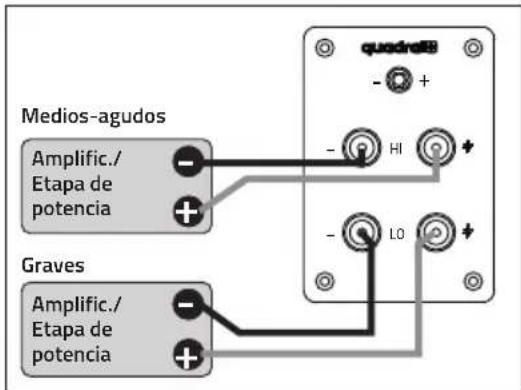

c) Modo Bi-amping (biamplificación)

Abra los puentes y conecte los cable tal y como se indica en la figura.

Medios-agudos Amplific./ Etapa de potencia Graves Amplific./ Etapa de potencia

En el funcionamiento del bicableado / de la biamplificación del altavoz AURUM se encuentran bornes con tornillos para las frecuencias graves (LO) en la parte inferior y para las frecuencias medias y altas (HI) en la parte superior, en la placa de conexión.

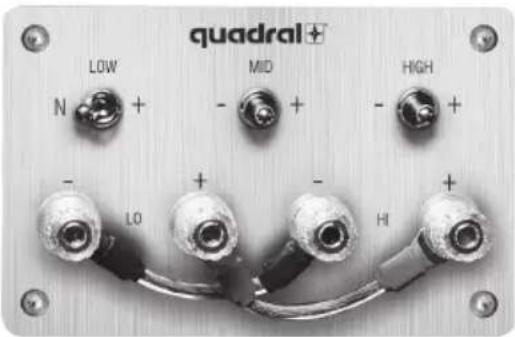

Sólo los modelos más grandes de la serie de AURUM 9 disponen de un panel de conexiones en el que se distribuyen las conexiones de forma horizontal y los distintos modos de funcionamiento operan con la distribución en (HI) y (LO).

quadral+ LOW N + - + - + MID - - + HIGH - LO + - HI +

En estos modos deberá asegurarse de que se mantiene la polaridad correcta y de retirar los puentes en el terminal del altavoz, ya que de lo contrario podría dañarse su amplificador.

FUNCIONAMIENTO EN UN AMPLIFICADOR SURROUND

Una vez conectados y colocados los altavoces tal y como indica la figura, deberá ajustar su amplificador Surround en la gestión de graves.

Lea para ello el manual de instrucciones del fabricante del amplificador.

Dado que la gestión de graves depende, sobre todo, de la configuración de los altavoces, le indicamos a continuación algunos ajustes usuales.

a) Los satélites pequeños y de tamaño mínimo deben funcionar en el modo „small“.

El ajuste en su amplificador debe realizarse del modo siguiente:

Frontal: small Central: Posterior: small Subwoofer: yes

b) A la hora de ajustar altavoces compactos no existe ninguna fórmula fija para el modo de ajuste. Puede ser que el modo adecuado sea el „large“ o lo sea el „small“. Esto depende del volumen que prefiera escuchar o del equilibrio de sonido con ello relacionado (tenga en cuenta aquí también el capítulo „¡Cuidado! Clipping“).

El ajuste en su amplificador puede efectuarse opcionalmente como se indica a continuación:

c) Los altavoces verticales o los grandes altavoces de estantería, adecuados para una potente reproducción de graves, deberían funcionar en el modo "large".

El ajuste en su amplificador debe efectuarse como se indica a continuación:

Si su amplificador surround dispone de una „salida line-subwoofer“, puede utilizarla haciendo uso del cable Y que se suministra con el subwoofer (ver figura). En este caso, los altavoces frontales se conectan directamente a los conectores de altavoz de su amplificador. El cableado de su conjunto Surround se especifica en el diagrama de conexiones.

¡Los ajustes necesarios de su subwoofer figuran en el manual de instrucciones del subwoofer activo!

CONSEJOS PARA MEJORAR LA ACÚSTICA

1. Para garantizar un mejor aislamiento del altavoz del suelo, los altavoces de suelo AURUM ofrecen la posibilidad de usar clavos. Dependiendo del espacio de la habitación y del suelo, el uso de clavos puede ser una ventaja.

Puede adquirir los clavos de AURUM como accesorio por separado a través de su proveedor.

1. Para mejorar el aislamiento acústico en la superficie de apoyo de los altavoces de estantería y de centro, cada uno de dichos altavoces dispone de 4 patas de goma autoadhesivas.

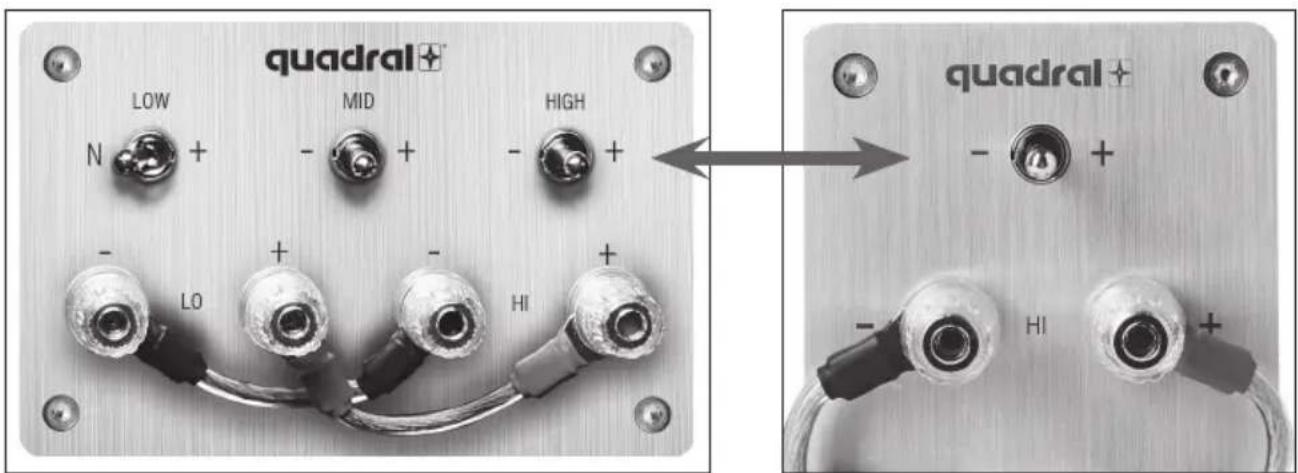

AJUSTE DEL SONIDO

Para ajustar las cinco frecuencias de sonido de la nueva serie AURUM 9 de manera individual, sin alterar el carácter de sonido ideal, todos los modelos disponen como mínimo de un interruptor para frecuencias altas {HIGH}.

quadral LOW MID HIGH N - + - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Conmutador de alta serie (HIGH)

HIGH -

Esta configuración de conmutador es ideal en habitaciones como los halls o con grandes volúmenes de audición, ya que la respuesta de frecuencia en la serie alta se ajusta a la curva de audición en volúmenes superiores.

HIGH +

En la serie alta, +2dB significa un nivel de tonalidad general superior. Esto es adecuado para las habitaciones muy aisladas y para todo aquel que desee gozar de una audición algo más "analítica". Puede resultar una ventaja especial al disfrutar de la música suave, ya que la curva de respuesta de frecuencia se ajusta a la audición en un nivel bajo.

Además, los modelos AURUM TITAN 9, VULKAN 9 y TITAN BASE 9 disponen de un interruptor de filtro de frecuencias medias y bajas.

Conmutador de serie intermedia (MID)

MID -

Este reduce el volumen en la zona de audición. En los espacios como los halls, puede eliminar alguna penetración de serie intermedia. Sin embargo, esta configuración del conmutador también puede utilizarse simplemente en cuestiones de gusto.

MID +

La configuración de serie intermedia + 2dB hace que la serie de tonos fundamental sea algo más cálida. Para habitaciones con un aislamiento muy selectivo, esto puede hacer que el sonido sea más equilibrado y más cálido.

Interruptor de frecuencias bajas(LOW)

LOW N

El estado neutro (N) ajustado en fábrica ofrece la reproducción de sonidos graves ideal para este altavoz.

LOW+

El interruptor LOW+ eleva las frecuencias bajas medias entre 40 Hz y 100 Hz. En espacios muy grandes, esto puede tener la ventaja de lograr mayores matices en frecuencias bajas y un sonido más intenso.

¡CUIDADO! CLIPPING

Aun cuando la potencia nominal de un amplificador es considerablemente inferior a la potencia nominal de las cajas conectadas, los altavoces se pueden deteriorar considerablemente en caso de funcionamiento no adecuado. Se ha de tener en cuenta que la potencia nominal indica únicamente cuántos vatios puede facilitar el amplificador sin distorsión en los altavoces. Si un amplificador es sometido a una excesiva solicitación, éste, por un lado, suministra mucha más potencia y, por otro, añade una corriente continua destructiva, así como oscilaciones de frecuencia elevada. Este proceso recibe el nombre de „Clipping“, que se detecta por una fuerte distorsión en los pasajes de elevada sonoridad. Tan pronto como se perciban distorsiones, se ha de bajar inmediatamente el volumen para no poner en peligro los altavoces. El Clipping de amplificador es un típico síntoma de sobrecarga que aparece siempre que se eleva demasiado el tono de los reguladores de sonido y/o volumen. Incluso colocando el regulador de sonido a la mitad de su potencia, los amplificadores convencionales alcanzan sus límites al sonar impulsos fuertes, tan pronto como el regulador supere la posición correspondiente a las 12 horas.

MANTENIMIENTO DE LOS ALTAVOCES

La forma óptima de limpiar sus altavoces AURUM es con un paño seco y suave. No utilice disolventes.

Limpie los sistemas de altavoces (woofers, altavoces para medios) sólo cuando estén muy sucios (un poco de polvo no afecta a la acústica). Para limpiarlos, utilice simplemente un paño suave y seco o un pincel blando aplicando poca presión para evitar dañar las membranas. Le aconsejamos que no limpie las membranas de los tweeters, ya que son muy sensibles. Si se ensuciasen los marcos frontales, aplique una espuma seca (Centralin en spray, por ejemplo) en el lugar sucio, deje que actúe y a continuación, elimine los restos simplemente con una aspiradora.

Para limpiar la suciedad del marco frontal plateado, rocíe el lugar sucio con espuma limpiadora en seco, deje que haga efecto y aspire con la aspiradora. No cepille los marcos frontales negros, simplemente sacuda ligeramente o retire la suciedad utilizando una cinta adhesiva ancha. ¡No limpie con agua!

¡Encontrará los datos técnicos correspondientes a su producto en la parte posterior de la caja de su altavoz o del cartón de embalaje!

Responderemos a sus preguntas en el número de teléfono: [phone], e-mail: [e-mail] ó [e-mail]

REGISTRO DE GARANTÍA

Además de la garantía legal de dos años, tiene la posibilidad de ampliar la garantía de sus altavoces AURUM un total de 10 años. Puede introducir los datos necesarios, tanto personales como específicos del aparato, en la página www.quadral.com. Estos datos serán tratados de manera confidencial y no serán transmitidos a terceros.

Por favor, adjunte como prueba el justificante de compra. Puede colgarlo como archivo (escaneado, en foto) o enviarnos una copia por correo con la palabra clave "Registro de garantía" a la dirección anteriormente facilitada.

Tras la comprobación de sus documentos, nosotros le enviaremos un certificado digital (en pdf), que debe conservar en un lugar seguro y que debe presentar si es necesario.

Por favor, aténgase a las disposiciones de la garantía.

Problema Causa Solución

Se perciben distorsiones, a) Fallo electrónico a) Si los problemas se producinencluso a volúmenes bajos en ambas cajas acústicas, setrata de un fallo electrónico. Sisólo afecta a una de las cajasacústicas, intercambie laderecha con la izquierda. Si elproblema permanece en elmismo canal, significa queexiste un fallo electrónico.Si el canal afectado hacambiado, el problema resideen la caja acústica.a nuestro servicio técnico.(Tel +49 (0) 511 - 7904-0)
	b) Fallo en la caja acústica	b) Diríjase a su distribuidor o bien
No hay sonidob) Amplificador	a) Cableado incorrectob) Conectar el equipodesconectado	a) Verificar cableado
El sonido es como un hilodelgado, suena alejado eirrealborne negativo de la cajaacústica, o viceversa.b) Disposición inadecuadacerca de la pared.	a) Error de polaridadse ha conectado un bornepositivo del amplificador a unb) Sitúe la caja acústica más	a) Compruebe si, por descuido,
Los bajos son demasiadopotentes	a) Disposición inadecuada de las cajas acústicas(por ejemplo, en un rincón)	a) Aumente la distancia entre lascajas acústicas y las paredesmás próximas
b) Los bajos delamplificador están	b) Sitúe el regulador de sonido desu amplificador en posicióndemasiado potenciados	neutral.
Los agudos suenandemasiado bajosqueden orientados hacia laposición del oyente(inclinando y girando la caja	a) La dispersión de lostweeters es inadecuada.	a) Disponga las cajas acústicasde modo que los tweetersacústica)

quadral

AURUM

quadral GmbH & Co. KG
