FWE10DAFN5V3-S - Aire acondicionado DAIKIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Regulador para unidad hidrónica (fan-coil) con interfaz táctil
Marca	Daikin
Modelo	FWE10DAFN5V3-S (FWTOUCH)
Alimentación	230 Vca 50/60 Hz
Potencia absorbida	2,5 W
Temperatura de funcionamiento	0 °C a 50 °C
Temperatura de almacenamiento	-10 °C a 60 °C
Grado de protección (interfaz de usuario)	IP30
Sección máx. de los cables	1,5 mm²
Corriente máx. de los relés de salida	5 A (resistivo)
Tipo de sonda de temperatura	NTC 10 kΩ a 25 °C, rango -25 a 100 °C
Funciones principales	Control de ventilación (escalones o modulada), válvulas ON/OFF o modulantes, resistencia eléctrica, conmutación verano/invierno, deshumidificación, horarios programables, modo Economy, control de temperatura mínima
Comunicación en red	RS485 (protocolo Modbus RTU), ondas portadoras (OC), Wi-Fi/BLE opcional
Pantalla	Pantalla táctil a color
Entradas digitales	ON/OFF remoto, conmutación verano/invierno, Economy, contacto de ventana, detector de presencia
Salidas digitales	7 relés (incluyendo 1 configurable), salidas analógicas 0-10 V para ventilación y válvulas modulantes
Mantenimiento	Limpiar la pantalla con un paño suave, no usar disolventes, no verter líquido
Seguridad	Instalación por técnico cualificado, corte de alimentación antes del mantenimiento, uso de EPI (guantes, gafas)
Normas	EN 60730-2-9, EN 61000-6-1, EN 61000-6-3

Preguntas frecuentes - FWE10DAFN5V3-S DAIKIN

¿Cómo modificar la temperatura de consigna en el FWTOUCH?

En la pantalla de inicio, use las teclas + y - situadas a ambos lados de la visualización de la consigna para aumentarla o disminuirla. La unidad debe estar encendida.

¿Cómo cambiar la velocidad de ventilación?

Desde la pantalla de inicio, presione las teclas + y - alrededor del indicador de ventilación. Puede seleccionar una velocidad fija (Super min, Min, Med, Max) o el modo Automático. En modo modulado, se muestra el porcentaje.

¿Qué significa el símbolo de alarma en la pantalla?

El símbolo de alarma indica un fallo. La pantalla muestra un texto descriptivo (ej: 'Alarma sonda agua'). Consulte la sección Alarmas del manual para identificar la causa y las acciones a tomar.

¿Cómo activar el modo Ahorro de energía?

Desde el menú de usuario, presione la tecla Economy. Esta función corrige la consigna en ±2,5°C y fuerza la ventilación a la velocidad mínima para reducir el ruido y el consumo.

¿Cómo programar horarios?

En el menú de usuario, seleccione Horarios. Puede definir hasta 3 temperaturas de consigna diferentes para verano e invierno, para cada día de la semana. Use las teclas SET y COPY para configurar.

¿Qué hacer en caso de fallo de comunicación con la red?

Verifique el cableado RS485 (par trenzado blindado) y la polaridad. Controle los parámetros de configuración (dirección, velocidad, protocolo). Asegúrese de que el maestro esté correctamente configurado. Consulte el capítulo Redes y conectividad.

¿Cómo limpiar la interfaz de usuario?

Use un paño suave y seco. No vierta nunca líquido sobre el dispositivo. No use disolventes ni objetos metálicos. Antes de cualquier limpieza, apague la unidad y corte la alimentación.

¿Cómo activar la calefacción o la refrigeración manualmente?

Presione la tecla MODE en el menú de usuario para cambiar entre Verano (refrigeración) e Invierno (calefacción). La conmutación automática es posible según la temperatura del agua o del aire.

¿Cómo conectar el FWTOUCH a un smartphone?

El FWTOUCH puede estar equipado con una opción Wi-Fi/BLE. Actívela en el menú Red y conexiones (contraseña 20). Luego, use la aplicación Daikin para asociar el dispositivo.

¿Cómo restablecer los parámetros por defecto?

En el menú Mantenimiento, presione la tecla de restablecimiento de valores predeterminados. La contraseña requerida es 15. Confirme la acción.

MANUAL DE USUARIO FWE10DAFN5V3-S DAIKIN

Manual de instalación y uso Interfaz del usuario con pantalla táctil

30.0°C - ↓ 28.0°C + - * 50% A + H H I M S C O7 O6 O5 C2

CE

1 GENERAL CAUTIONARY NOTES ..... p. 3

2 GENERAL CHARACTERISTICS......p.3

3 MAIN FUNCTIONS....p. 4

4 SCREENS AND FUNCTIONS ...... p. 5

4.1 USER INTERFACE.... p. 5

4.1.1 User menu access.... p. 5

4.1.1 Acceso al menú de usuario ..... p. 125

4.1.2 Modificación del set de temperatura del aire.....p. 125

4.1.3 Cambiar la velocidad del ventilador ..... p. 125

4.2 MENÚ USUARIO....p. 126

4.2.1 Menú franjas horarias.... p. 126

4.2.2 Configuración de las franjas horarias ..... p. 126

4.3 MENÚ DE MANTENIMIENTO ...... p. 126

4.3.1 Menú de información ..... p. 127

5 LISTA DE PARÁMETROS ...... p. 128

5.1 LISTADO DE LOS PARÁMETROS DE CONFIGURACIÓN ...... p. 128

5.1.1 Modo de desplazamiento y modificación.... p. 128

5.1.2 Tabla de parámetros.... p. 128

5.1.3 Restricciones de configuración.... p. 128

5.1.4 Salida digital programable....p. 128

5.1.5 Modo Stand-by p. 129

5.1.6 Interrupción de la conexión serial ..... p. 129

5.2 LISTADO DE LOS PARÁMETROS DE REGULACIÓN .....p. 129

5.3 LISTADO DE PARÁMETROS DE RED Y CONEXIONES (CONTRASEÑA 20) ...... p. 130

6 LÓGICAS DE REGULACIÓN ...... p. 131

6.1 COMUNICACIÓN VERANO/INVIERNO ..... p. 131

6.2 VENTILACIÓN......p. 131

6.2.1 Aspectos generales....p. 131

6.2.2 Convección natural.... p. 131

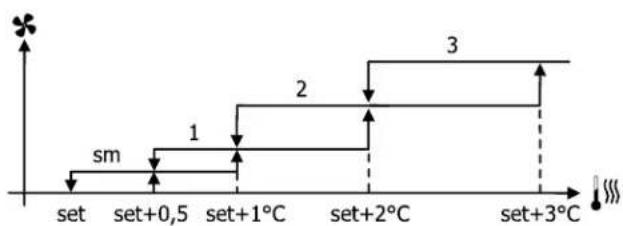

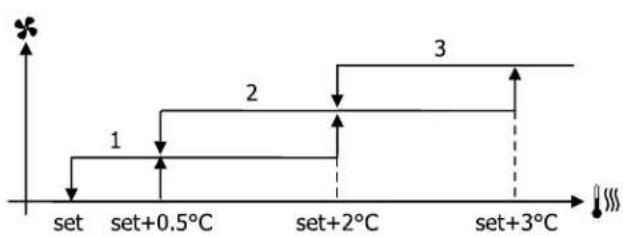

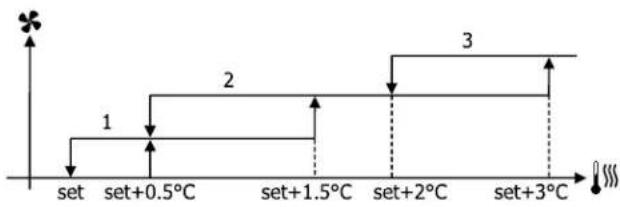

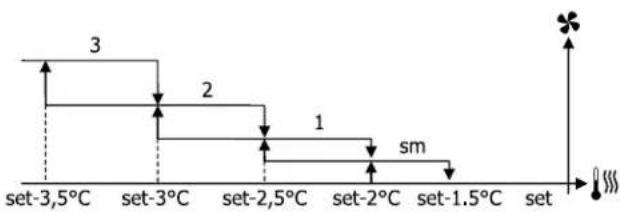

6.2.3 Ventilación por etapas.... p. 131

6.2.4 Ventilación modulante ..... p. 132

6.2.5 Velocidad forzada p. 133

6.2.6 Autorización de ventilación desde sonda de agua... p. 133

6.3 VÁLVULA....p. 133

6.3.1 Válvula ON/OFF p. 134

6.3.2 Válvula moduladora....p. 134

6.3.3 Autorización de la válvula desde sonda de agua .... p. 134

6.4 RESISTENCIA ELÉCTRICA.... p. 134

6.4.1 Activación p. 134

6.4.2 Autorización de la resistencia desde sonda de agua ...... p. 135

6.5 ECONOMY p. 135

6.6 CONTROL DE LA TEMPERATURA MÍNIMA ..... p. 135

6.6.1 Activación p. 135

6.7 DESHUMIDIFICACIÓN....p. 135

6.7.2 Autorización de la deshumidificación desde sonda de agua.... p. 136

6.8 IONIZACIÓN DEL AIRE p. 136

6.9 ALARMAS....p.137

7 REDES Y CONECTIVIDAD ...... p. 138

7.1 CONEXIÓN A UN SISTEMA DE SUPERVISIÓN (SOLUCIÓN SUPERVISION).... p. 138

7.1.1 Red RS485 con supervisor ...... p. 139

7.1.2 Soluciones de red "SMALL" p. 140

7.1.3 Red mixta....p. 141

8 SIGNIFICADO DE LOS LED ...... p. 142

9 DATOS TÉCNICOS.... p. 143

10 INSTALACIÓN Y MANTENIMIENTO ..... p. 143

10.1 INSTALACIÓN SONDAS ...... p. 143

10.2 INSTALACIÓN SONDA DE AIRE A DISTANCIA.... p. 144

10.3 INSTALACIÓN SONDA DE AGUA ...... p. 144

10.4 INSTALACIÓN INTERFAZ DEL USUARIO ..... p. 145

10.5 INSTALACIÓN A BORDO DE LA TARJETA DE POTENCIA....p. 145

10.6 CONEXIONES ELÉCTRICAS ...... p. 146

10.7 MANTENIMIENTO....p. 146 Limpieza....p. 146

10.8 SOLUCIÓN DE PROBLEMAS....p. 146

10.9 TABLA DE E/S DE LA TARJETA ..... p. 148

10.10 EJEMPLOS DE CONFIGURACIÓN ..... p. 149

1 ADVERTENCIAS GENERALES

La instalación y el mantenimiento del aparato deben ser efectuados única y exclusivamente por personal técnico cualificado para este tipo de máquina y en conformidad con las normativas vigentes.

Al recibir el aparato habrá que controlar su estado, comprobando que no haya sufrido daños durante el transporte.

Para la instalación y el uso de cualquier accesorio, consulte las fichas técnicas correspondientes.

Este manual puede sufrir cambios en cualquier momento y sin previo aviso, con el objetivo de mejorar el producto.

Daikin no se hará responsable en aquellos casos en que la instalación del aparato haya sido realizada por personal no cualificado, el aparato haya sido utilizado inapropiadamente o en condiciones no permitidas, no se haya efectuado el mantenimiento previsto en este manual o no se hayan utilizado repuestos originales.

SÍMBOLOS DE SEGURIDAD

Leer cuidadosamente el manual

Atención

Utilizar equipos de protección individual

UTILIZAR EPI ADECUADOS (GUANTES PARA REFRIGERANTE, GAFAS DE PROTECCIÓN)

ATENCION Los productos eléctricos y electrónicos no pueden mezclarse con los residuos domésticos no clasificados. NO intente desmontar el sistema usted mismo: El desmontaje del sistema, así como el tratamiento del refrigerante, del aceite y de las demás partes, deben ser efectuados por un

instalador autorizado, y deben ajustarse a la normativa aplicable. Las unidades deben ser tratadas en una instalación especializada para su reutilización, reciclaje y recuperación. Al asegurarse de que este producto es desechado correctamente, contribuirá a evitar potenciales consecuencias negativas para el medio ambiente y para la salud humana. Para obtener más información, comuníquese con su instalador o con las autoridades locales.

2 CARACTERÍSTICAS GENERALES

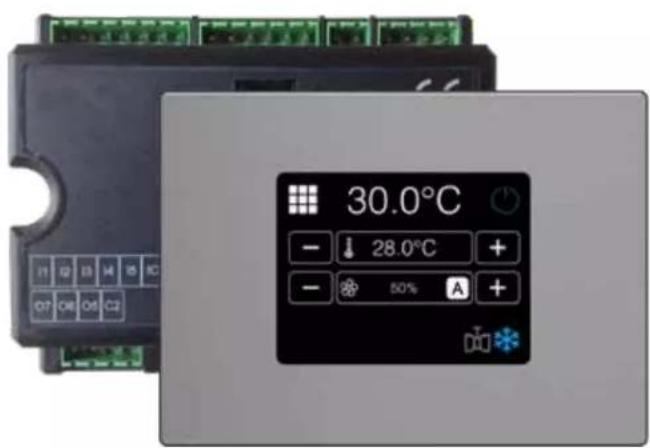

El mando FWTOUCH está diseñado para accionar todos los terminales hidrónicos de instalación de la gama Daikin con motor monofásico de varias velocidades o acoplado a un inverter para la modulación de la velocidad.

El mando FWTOUCH es un sistema compuesto por:

— Tarjeta de potencia que contiene el circuito de-alimentación, el sistema con microprocesador y los conectores (roscados y extraíbles) para la conexión de los dispositivos de entrada y salida;

— Interfaz de usuario táctil provista de reloj y sondas para la lectura de la temperatura y la humedad relativa del ambiente.

ATENCIÓN: La conexión entre la tarjeta de potencia y la interfaz del usuario se lleva a cabo por medio de los conectores previstos, utilizando un cable de transmisión de datos provisto de un par de conductores trenzados y blindados.

El mando permite la posibilidad de comunicación serial en dos tipos de redes:

— Solución de supervision: conexión a un sistema de supervisión externo con protocolo MODBUS RTU en serial RS485 (por ejemplo, el sistema de supervision)

— Solución SMALL: conexión de varios mandos FW-TOUCH en dos configuraciones posibles:

1. MAESTRO/ESCLAVO en el serial RS485

2. MAESTRO/ESCLAVO en PLC.

— Solución RED MIXTA: conexión de varios mandos FWTOUCH a los diferentes niveles de autonomía:

1. MAESTRO de red RS485 (FWTOUCH), envío de instrucciones a los ESCLAVOS RS485 (denominados MAESTROS de zona);

2. MAESTRO de zona (FWTOUCH), recepción de instrucciones desde MAESTRO de red RS485, envío de instrucciones a los ESCLAVOS PLC;

3. ESCLAVO de red PLC, funcionamiento idéntico a maestro de zona.

— Variación automática o manual (seleccionable desde teclado) de la velocidad del ventilador;
— Gestión de válvulas ON/OFF o moduladoras para instalaciones de dos o cuatro tubos;
— Gestión de una resistencia eléctrica de soporte en calentamiento;
— Conmutación VERANO/INVIERNO (= enfriamiento/calentamiento) según cuatro modos posibles:

1. manual mediante teclado;
2. manual a distancia (desde entrada digital);
3. automática en función de la temperatura del agua;
4. automática en función de la temperatura del aire.

— Gestión de la función deshumidificación;
— Funcionamiento con FRANJAS HORARIAS.

Además, está provisto de:

— Entrada digital pre-autorización externa (por ejemplo: contacto ventana, ON/OFF remoto, sensor de presencia, etc.), que puede habilitar o deshabilitar el funcionamiento del terminal hidrónico (lógica del contacto: véanse los parámetros de configuración de la tarjeta de potencia);
— Entrada digital para conmutación Enfriamiento / Calentamiento remoto centralizado (lógica del contacto: véanse los parámetros de configuración de la tarjeta de potencia);
— Entrada digital para habilitación de la función ECONOMY desde remoto (lógica del contacto: véanse los parámetros de configuración de la tarjeta de potencia);
— Una salida digital (contacto limpio) completamente configurable;
— Sonda de temperatura ambiente de serie (ubicada en el interior de la interfaz de usuario);
— Sonda de temperatura del agua (accesorio), una o dos (opcional en caso de instalación de 4 tubos);
— Sonda remota de temperatura ambiente (accesorio), la cual, si está conectada, puede utilizarse en lugar de la instalada de serie en la interfaz del usuario;

— Sonda remota de humedad ambiente relativa (accesorio).

4.1 INTERFAZ DEL USUARIO

30.0°C - 28.0°C + - 50% A + ON

La pantalla principal está compuesta por las siguientes áreas:

— tecla de acceso al menú de usuario;
— temperatura ambiente (leída por la sonda remota a bordo de la interfaz de usuario, o bien, por la sonda conectada a la regleta de bornes de la tarjeta de potencia según la configuración);

— tecla de ON/OFF;
— Valor del SET de temperatura actual, que puede modificarse;
— estado de la ventilación, que puede modificarse;
— símbolos de estado

Franjas horarias activas

Función temperatura ambiente mínima activa

Resistencias eléctricas activa

Ionizador activo

Válvula abierta

Función economy activa

Conexión Supervisión

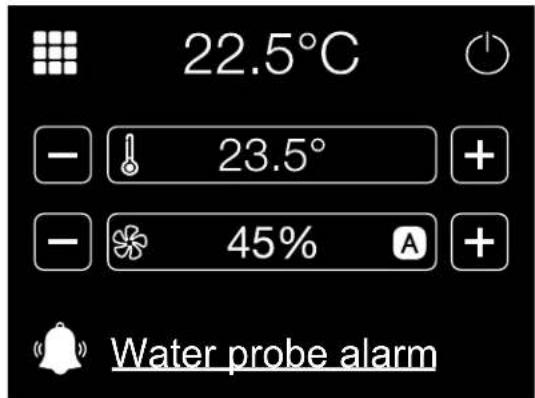

Presencia de alarma (no se visualiza ningún otro símbolo de la línea, aparece el texto descriptivo del tipo de alarma)

Conexión de Teléfonos Inteligentes

Conexión Red Local

Modo verano (enfriamiento)

Modo invierno (calentamiento)

4.1.1 Acceso al menú de usuario

El acceso al menú de usuario se permite solo en caso de que el teclado no esté bloqueado o no esté activada la función de limitación de usuario.

Teclado bloqueado:

Modo de limitación de usuario:

4.1.2 Modificación del set de temperatura del aire

Para modificar el SET de temperatura del aire, se debe visualizar la pantalla HOME con el terminal hidrónico encendido, luego, proceder como se indica a continuación:

— presionar las teclas + / - ubicadas a los lados del área de visualización del SET para modificar su valor.

4.1.3 Cambiar la velocidad del ventilador

Para modificar la velocidad de ventilación, se debe visualizar la pantalla HOME con el terminal hidrónico encendido, luego, proceder como se indica a continuación:

— presionar las teclas + / - ubicadas a los lados del área de visualización de la ventilación para modificar su valor.

— en caso de ventilación modulante, en lugar de las etapas, se visualizará la velocidad de ventilación en porcentaje. Al presionar las teclas + / -, se puede modificar dicho valor del límite mínimo configurado al límite máximo (véase el MENÚ REGULACIÓN); además de los límites, se configura automáticamente el modo de ventilación automática;

— si la diferencia entre la temperatura ambiente me dida y el set configurado se encuentra dentro de los 0,5°C, la ventilación se desactiva y se visualiza la leyenda STDBY;

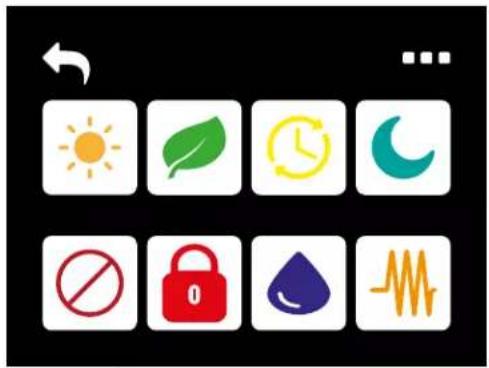

4.2 MENÚ USUARIO

Tecla de acceso al menú de mantenimiento.

Teclas para el cambio de modo Verano/Invierno.

Teda para activación/desactivación del modo Economy.

Tecla para configuraciones y activación/desactivación de las franjas horarias.

Tecla de acceso a la pantalla de configuración y activación/desactivación de la función anticongelante ambiente.

Tecla de habilitación/deshabilitación del modo de limitaciones de usuario (contrasena = 66).

Tecla de habilitación/deshabilitación del bloqueo del teclado (contraseña=99).

Tecla de acceso a la pantalla de configuración y activación/desactivación de la deshumidificación.

Tecla de habilitación/deshabilitación para el funcionamiento de las resistencias eléctricas. La tecla se visualiza SOLO si las resistencias eléctricas están presentes.

Tecla para inicio del ciclo manual de ionización. La tecla se visualiza SOLO si el ionizador está presente.

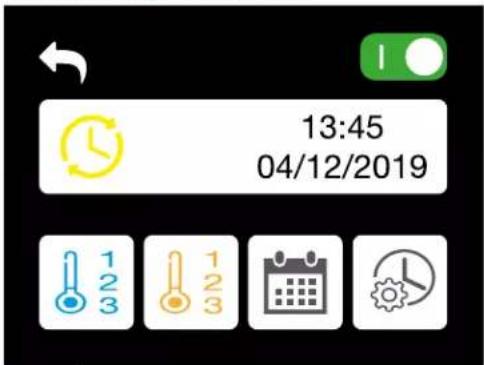

4.2.1 Menú franjas horarias

Selector de activación/desactivación del funcionamiento con franjas horarias

Tecla de acceso a la pantalla de configuración de las 3 temperaturas de verano

Tecla de acceso a la pantalla de configuración de las 3 temperaturas de invierno

Tecla de acceso a las pantallas de configuración horaria y diaria

Tecla de acceso a la pantalla de configuración de hora y fecha

4.2.2 Configuración de las franjas horarias

Presionando la tecla desde el menú de franjas horarias, se accede a la siguiente pantalla:

— Presionar las teclas SET para configurar uno de los 3 sets de temperatura en modo verano y en modo invierno para cada hora y día de la semana (de lunes a domingos).

— Presionar las teclas COPY para copiar el perfil de verano e invierno de un día de la semana en uno o más días de la semana.

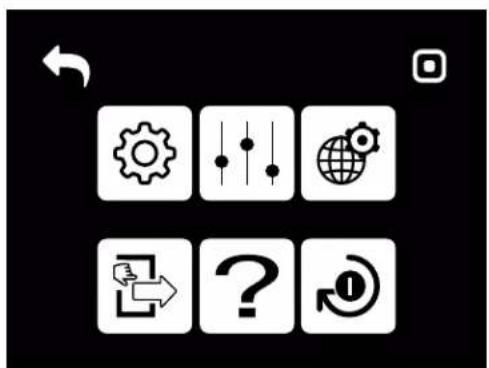

4.3 MENÚ DE MANTENIMIENTO

Tecla de regreso a la pantalla principal

Tecla de acceso al listado de los parámetros de configuración (contraseña = 10) véase el apartado p.

Tecla de acceso al listado de los parámetros de regulación (contraseña = 77) véase el apartado p.

Tecla de acceso al listado de los parámetros de red y conexiones (contraseña = 20) véase el apartado p.

Tecla de acceso a las pantallas de prueba de las salidas (contraseña = 30)

Tecla de acceso al menú de información

Tecla de restablecimiento de los valores predeterminados (contraseña = 15)

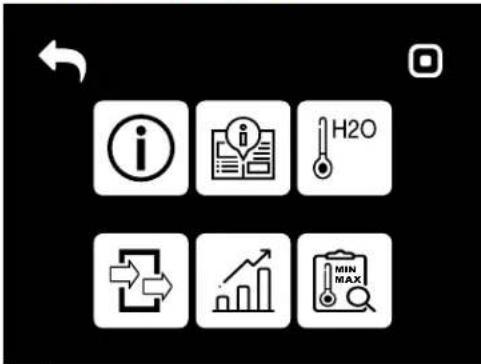

4.3.1 Menú de información

Tecla de regreso a la pantalla principal

Tecla de acceso a la pantalla de las versiones de software

Tecla de acceso a las páginas del manual

Tecla de acceso a la pantalla de la temperatura del agua

Tecla de acceso a la pantalla de visualización de entradas y salidas

Tecla de acceso a la pantalla de visualización del desarrollo gráfico de las dimensiones principales

Tecla de acceso a la pantalla de visualización de los valores mínimo y máximo de las dimensiones principales

5.1 LISTADO DE LOS PARÁMETROS DE CONFIGURACIÓN

5.1.1 Modo de desplazamiento y modificación

— para desplazarse por el listado, presionar la tecla OK, arriba a la derecha;
— en la fase de modificación del parámetro, el valor NO memorizado aparece de color anaranjado;
— para guardar las configuraciones, presionar la-te cla OK arriba a la derecha y las leyendas cambian de color anaranjado a blanco.

5.1.2 Tabla de parámetros

ID Descripción Default Valores possibles
C1 Tipo de unidad 3 velocidad			3 velocidad4 velocidad
C2 Número de tubos 2 tubos			2 tubos4 tubos
C3 Sonda de aire Pantalla			PantallaFicha
C4	Visualización de la temperatura	Celsius	CelsiusFahrenheit
C5 Tipo ventilación	Step		StepModulante
C6 Tipo valvula	No Presente		No PresenteOn/OffModulante
C7	Conmutación Verano/Invierno	Desde el teclado/serial	Desde el teclado/serialDesde entrada digitaleAuto en la temperatura aguaAuto en la temperatura aire
C8	Configuración salida 07	Sin uso	(ver párrafo dedicado)
C9 Lógica salida 07	N.A		N.AN.C
C10	Resistencia presente	No	No/Si
C11	Sonda de agua presente	No	No/Si
C12	Número de sondas de agua unidad 4 tubos	1	1/2
C13	Sonda de humedad	Pantalla	Pantalla/Ficha
C14	Economy por contacto	No	No/Si
C15	ON/OFF por contacto	No	No/Si

ID Descripción Default Valores possibles
C16	Deshumidifica por contacto	No	No/Si
C17	Modo ventilación STANDBY	Estándar	Siempre ON, Siempre OFF, Encendidos cíclicos
C18	Velcidad ventilación STANDBY	Mínima	MínimaMediaMáxima
C19	Convección natural	No	No/Si
C20	Estado con serial desconectada	Teclado / serial	Teclado / serialDesde supervisor
C21	Idioma	Italiano	Italiano, Inglés, Francés, Alemán, Español
C22	Pantalla Stand-by	Apagada	ApagadaReloj, Temperatura

5.1.3 Restricciones de configuración

La configuración del terminal hidrónico debe tener en cuenta las siguientes exigencias:

— si está presente la resistencia, es necesario contar también con la sonda de agua;
— si está presente la resistencia y también la válvula, esta debe ser de 3 VÍAS (NO VÁLVULA DE 2 VÍAS);

— si la conmutación VERANO/INVIERNO está configurada en "Auto en temp. agua" es necesaria la presencia también de la sonda de agua;

— en los terminales de 4 tubos no puede estar presente la resistencia;
— en los terminales de 4 tubos con una sola sonda de agua, no se puede configurar la conmutación verano / invierno en "Auto en temp. agua";
— se puede configurar la conmutación verano/invierno en "Auto en temp. aire" solo si está presente la resistencia eléctrica o si el terminal hidrónico es de 4 tubos;
— si la conmutación VERANO/INVIERNO está configurada en "Auto en temp. agua" no es posible utilizar una válvula de 2 vías. La sonda de agua debe instalarse en un punto del circuito hidráulico con circulación mínima.

5.1.4 Salida digital programable

La tarjeta de potencia presenta una salida digital (indicada con O7 en el esquema eléctrico), cuyo estado puede relacionarse con uno de los estados de funcionamiento del terminal hidrónico, indicados en el siguiente listado:

— Modo de funcionamiento
— Solicitud de enfriamiento o calentamiento
— Solicitud de enfriamiento
— Solicitud de calentamiento
— Estado ON/OFF del terminal hidrónico
— Presencia de alarma
— Llamada deshumidificación
— Llamada humidificación
— Temperatura ambiente elevada
— Temperatura ambiente baja
— Falta de autorización del agua para el calenta miento
— Falta de autorización del agua para el enfriamiento
— Desde supervisor y pueden seleccionarse mediante el parámetro de configuración "Configuración

O7". Además, se puede seleccionar, con la configuración del parámetro siguiente "Lógica de salida digital", si el estado del relé debe seguir la lógica NA (Normalmente Abierta) o NC (Normalmente Cerrada).

5.1.5 Modo Stand-by

Después de 30 segundos en que no se ejecuta ninguna operación en el teclado de la interfaz de usuario, la pantalla principal se coloca en modo stand-by, mostrando la temperatura ambiente. Tocando la pantalla en cualquier punto, vuelve la pantalla HOME.

5.1.6 Interrupción de la conexión serial

En caso de interrupción de la conexión serial con mando configurado como ESCLAVO, FWTOUCH mantendrá las configuraciones de ON/OFF y de modo VERANO/INVIERNO desde supervisor o restablecerá las últimas configuraciones desde el teclado, según la selección del parámetro de configuración correspondiente.

5.2 LISTADO DE LOS PARÁMETROS DE REGULACIÓN

ID Descripción Default
R1 Límite SET de enfriamiento mínimo 10.0°C
R2 Límite SET de enfriamiento maximo 35.0°C
R3 Límite SET de calentamiento mínimo 5.0°C
R4 Límite SET de calentamiento maximo 30.0°C
R5 Límite SET de humedad mínimo	35%
R6 Límite SET de humedad maximo	75%
R7 Histéresis de humedad	5%
R8 Offset en lectura de humedad	0%
R9 Valor mínimo de ventilación modulante	20%
R10	Valor máximo de ventilación modulante- Refrigeración	100%
R11	Valor máximo de ventilación modulante- Calefacción	100%
R12	Offset sonda de aire	0.0°C
R13	Offset sonda de agua	0.0°C
R14	Offset sonda de agua calentamiento	0.0°C
R15	Offset estratificación de aire	0.0°C
R16	Histéresis Economy	0.0°C
R17	SET Autorización de agua en enfriamiento	17.0°C
R18	Histéresis autorización de agua en enfriamiento	5.0°C
R19	SET Autorización de agua en calentamiento	37.0°C
R20	Histéresis autorización de agua en calentamiento	7.0°C
R21	SET habilitación agua deshumidificada	10.0°C

ID Descripción Default
R22	Histéresis habilitación agua deshumidificada	2.0°C
R23	SET habilitación agua válvula	30°C
R24	Histéresis habilitación agua válvula	5.0°C
R25	SET habilitación agua resistencia	39.0°C
R26	Histéresis habilitación agua resistencia	2.0°C
R27	SET control temperatura mínima	9.0°C
R28	Histéresis control temperatura mínima	1.0°C
R29	Zona neutra	5.0°C
R30	%Ventilación modulante en standby	20%
R31	Tipo de regulación	Proporcional

5.3 LISTADO DE PARÁMETROS DE RED Y CONEXIONES (CONTRASEÑA 20)

ID Descripción Default Valores possibles
	SETUP RS485
N1 MST/SLV ninguno			NingunoMasterSlave localSlave de SPV
N2 Protocolo Modbus Modbus
N3 Dirección serial 0			0-255(MASTER = 0; SLAVE = 1-255)
N4 Velocidad 9600			12002400480096001920038400
N5 Control temperatura desde Master Si			NoSi
	SETUP OC
N7 MST/SLV Master			MasterSlave
N8 Dirección serial 0			FW master:0
			FW Slave: 2-255
	SETUP red Wireless
N9 Wi-Fi / BLE (Bluetooth) habilitado No			NoSi

6 LÓGICAS DE REGULACIÓN

6.1 COMUNICACIÓN VERANO/INVIERNO

Hay 4 lógicas diferentes y alternativas de selección del modo de funcionamiento del termostato, definidas en función de la configuración establecida en el mando:

— Local: selección por parte del usuario interviniendo en la tecla MODE
— Distancia: en función del estado de la entrada digital DI1
— en función de la temperatura del agua

INFORMACION: En caso de alarma de la sonda de

agua, el control del modo vuelve temporalmente al modo Local.

— en función de la temperatura del aire:

Donde:

— Set es la temperatura del aire configurada con las flechas
— ZN es la zona neutra

El modo de funcionamiento del termostato se indica en la pantalla mediante los símbolos de ENFRIAMIENTO y CALENTAMIENTO

6.2 VENTILACIÓN

6.2.1 Aspectos generales

El control puede gestionar dos tipos de ventilación:

— ventilación por etapas con un número fijo de velocidades seleccionables (3 o 4);
— Ventilación modulante con velocidad variable de 0 a 100%

El uso de uno u otro tipo de gestión está relacionado con el tipo de ventilación (por etapas o modulante) montado a bordo de la máquina. A su vez, la regulación por etapas sigue dos lógicas diferentes, en función del tipo de válvula/s (ON/OFF o moduladora).

Resumiendo, las lógicas de regulación automática gestionadas por el mando (y descritas detalladamente a continuación) son las siguientes:

— ventilación de 3 velocidades con variación automática por etapas y válvula ON/OFF (o ausente), en modo enfriamiento y calentamiento;
— ventilación de 4 velocidades con variación automática por etapas y válvula ON/OFF (o ausente), en modo verano e invierno;
— ventilación de 3 velocidades con variación automática por etapas y válvula moduladora, en modo verano e invierno;
— ventilación de 4 velocidades con variación automática por etapas y válvula moduladora, en modo verano e invierno;

— regulación de la ventilación modulante con válvu la ON/OFF, en modo verano e invierno;
— regulación de la ventilación modulante con válvula moduladora.

6.2.2 Convección natural

Habilitando el parámetro desde el menú de configuración en las unidades con válvula, la ventilación en calentamiento se retrasa 0,5°C para permitir una primera fase de convección natural.

6.2.3 Ventilación por etapas

Utilizando las teclas UP/DOWN, se puede seleccionar entre las siguientes velocidades:

— Velocidad AUTOMÁTICA: en función de la temperatura configurada y la temperatura ambiente;
— Velocidad SÚPER MÍNIMA: seleccionable solo si el terminal hidrónico tiene 4 velocidades;
— Velocidad MÍNIMA
— Velocidad MEDIA
— Velocidad MÁXIMA

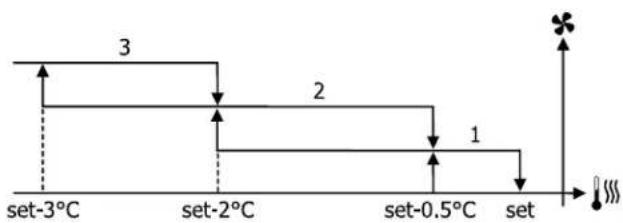

FUNCIONAMIENTO AUTOMÁTICO PARA TERMINALES HIDRÓNICOS DE 3 VELOCIDADES Y VÁLVULA/S ON/OFF (O AUSENTE/S):

1. Velocidad MÍNIMA

2. Velocidad MEDIA

3. Velocidad MÁXIMA Enfriamiento:

Calentamiento:


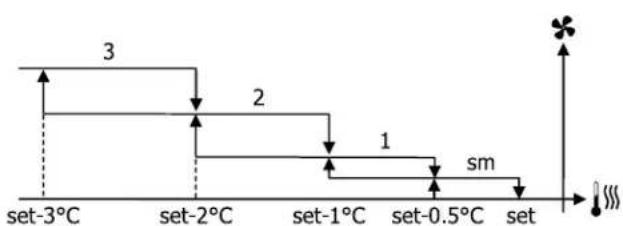

FUNCIONAMIENTO AUTOMÁTICO PARA TERMINAL HIDRÓNICO DE 4 VELOCIDADES Y VÁLVULA/S ON/OFF (O AUSENTE/S):

1. Velocidad MÍNIMA
2. Velocidad MEDIA
3. Velocidad MÁXIMA
   sm. Velocidad SUPERMÍNIMA

Enfriamiento:

Calentamiento:
    note1["3"]
    note2["2"]
    note3["1"]
    note4["sm"]

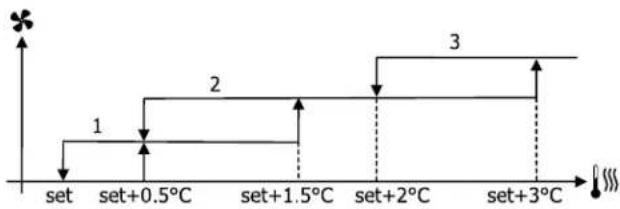

FUNCIONAMIENTO AUTOMÁTICO PARA TERMINAL HIDRÓNICO DE 3 VELOCIDADES Y VÁLVULA/S MODULADORA/S

1. Velocidad MÍNIMA
2. Velocidad MEDIA
3. Velocidad MÁXIMA

Enfriamiento:

1. Velocidad MÍNIMA
2. Velocidad MEDIA
3. Velocidad MÁXIMA sm. Velocidad SUPERMÍNIMA

Enfriamiento:

Calentamiento:

6.2.4 Ventilación modulante

La lógica de gestión de la velocidad modulante prevé, al igual que para la ventilación por etapas, dos modalidades posibles de funcionamiento:

— funcionamiento AUTOMÁTICO
— Funcionamiento con VELOCIDAD FIJA

La selección del porcentaje de funcionamiento se realiza interviniendo en las teclas + y -, mientras que configurando un valor de ventilación inferior al mínimo (20%) o superior al máximo (100%) se activa la ventilación automática.

TABLA CON MANUAL, AUTO Y FORZADA FUNCIONAMIENTO AUTOMÁTICO PARA TERMINALE HIDRÓNICO DE 3 O 4 VELOCIDADES Y VÁLVULA/S ON/ OFF O AUSENTE/S:

CALENTAMIENTO CON CONFIGURACIONES DE 3 VELOCIDADES

CALENTAMIENTO CON CONFIGURACIONES DE 4 VELOCIDADES:

una lectura correcta de la temperatura ambiente

— si está configurada la ventilación en standby siem pre ON, se mantiene la velocidad seleccionada una vez alcanzado el setpoint de temperatura.

— en CALENTAMIENTO:

— con resistencia activa: se fuerza la ventilación a la velocidad media

— una vez apagada la resistencia: se mantiene, por 2 minutos, una post ventilación a la velocidad media (Nota: dicha ventilación se completará aunque el termostato se apague o se pase al modo de enfriamiento).

— si está configurada la ventilación en standby siempre ON, se mantiene la velocidad seleccionada una vez alcanzado el setpoint de temperatura.

6.2.6 Autorización de ventilación desde sonda de agua

Independientemente del tipo de ventilador presente (por etapas o modulante), el funcionamiento de la ventilación está vinculado al control de la temperatura del agua de la instalación. En función del modo de trabajo se tienen diferentes umbrales de autorización en calentamiento y enfriamiento.

6.3 VÁLVULA

El control puede gestionar válvulas de 2 o 3 vías, de tipo ON/OFF (es decir, completamente abierta o cerrada), o bien, moduladora (la apertura de la válvula puede modificar entre 0% e 100%).

6.3.1 Válvula ON/OFF

La apertura de la válvula (2 o 3 vías) se acciona en función del set de trabajo y de la temperatura del aire. Enfriamiento:

On Off set set+0,5°

Calentamiento:

On set-0,5° Set Off

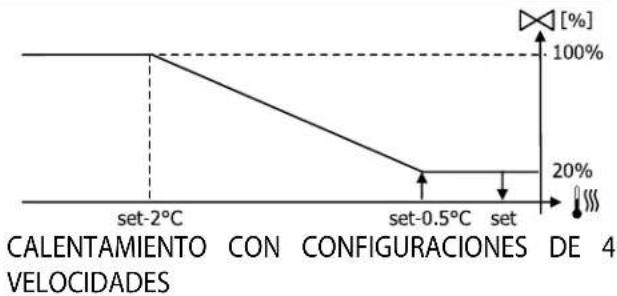

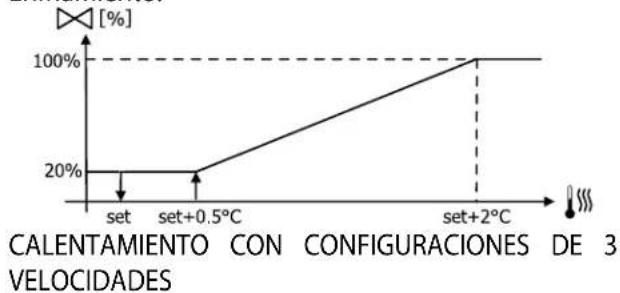

6.3.2 Válvula moduladora

La apertura de la válvula (2 o 3 vías) se acciona en función del set de trabajo y de la temperatura del aire. La lógica de regulación de la apertura sigue los diagramas indicados a continuación.

Enfriamiento:

6.3.3 Autorización de la válvula desde sonda de agua

El control de la temperatura del agua para la autorización a fin de la apertura solo afecta a configuraciones con válvulas de 3 vías y resistencia eléctrica. En estas configuraciones se realizará un control de la temperatura del agua en caso de:

— Calentamiento con resistencia: el funcionamiento de la resistencia implica el forzado de la ventilación; por ende, es necesario evitar el eventual paso de agua demasiado fría en el terminal:

— Post ventilación debida al apagado de la resistencia: se mantiene hasta que se cumpla el tiempo establecido, incluso en caso de cambio del modo de funcionamiento. Durante la post ventilación la autorización del agua coincidirá con la autorización vista para la ventilación.

6.4 RESISTENCIA ELÉCTRICA

6.4.1 Activación

Si se ha configurado previamente la presencia desde parámetro de configuración y se ha habilitado el uso desde tecla en el MENÚ USUARIO, la resistencia eléctrica se utiliza si es requerido por el termostato en función de la temperatura ambiente:

INFORMACION: La activación implica el forzado de la ventilación.

6.4.2 Autorización de la resistencia desde sonda de agua

La autorización para la activación de la resistencia está relacionada con el control de la temperatura del agua.

A continuación, la respectiva lógica de autorización: CALENTAMIENTO

Dicha autorización no se otorgará en caso de sonda de agua no prevista o desconectada.

6.5 ECONOMY

La función Economy tiene el objetivo de reducir el ruido y el consumo eléctrico del terminal hidrónico (por ejemplo, durante el funcionamiento nocturno). Si se ha configurado previamente la presencia desde parámetro de configuración y se ha habilitado el

uso desde tecla en el MENÚ USUARIO, la función Economy prevé una corrección del setpoint de 2,5°C y un forzado a la mínima velocidad disponible:

— Enfriamiento: set + 2,5°C
— Calentamiento: set - 2,5°C

6.6 CONTROL DE LA TEMPERATURA MÍNIMA

Si se configura previamente la presencia desde parámetro de configuración y se habilita el uso desde teclado en el MENÚ USUARIO, esta lógica permite impedir, con el termostato apagado, que la temperatura ambiente no descienda por debajo de un umbral configurable dentro de dicha pantalla de habilitación, forzando el terminal en modo calentamiento por el tiempo necesario.

Si la resistencia eléctrica está presente, la misma se utilizará solo en caso de que se la haya seleccionado previamente como recurso de calentamiento.

6.6.1 Activación

Si este control está seleccionado, el terminal se encenderá en caso de que la temperatura ambiente

descienda por debajo de los 9°C:

Una vez indicada la temperatura por encima de los 10°C, el termostato volverá a la situación de Off.

INFORMACION: Un eventual OFF desde entrada digital inhibirá esta lógica.

6.7 DESHUMIDIFICACIÓN

La pantallaFWTOUCH presenta una sonda de humedad, por lo tanto, siempre es posible habilitar la función de deshumidificación.

La función de deshumidificación, que solo puede utilizarse en el modo de enfriamiento, si está habilitada en la pantalla específica a la cual puede accederse desde el MENÚ USUARIO, prevé el funcionamiento del terminal con la finalidad de reducir la humedad presente en el ambiente hasta alcanzar el setpoint configurable en la pantalla de habilitación.

6.7.1 Lógica

La velocidad de ventilación se forzará a la mínima o, en caso de temperatura de aire muy superior al set configurado, a la velocidad media:

Si es necesario que la humedad retorne al valor configurado, la ventilación (y la válvula, si está presente)

se activará incluso en caso de que la temperatura ambiente ya haya alcanzado el set correspondiente (visible en la pantalla). En caso de que descienda muy por debajo de este umbral, la lógica se inhibirá momentáneamente.

6.7.2 Autorización de la deshumidificación desde sonda de agua

La autorización para la activación de la deshumidificación está relacionada con el control de la temperatura del agua. A continuación, la respectiva lógica de autorización:

La falta de autorización prevé la inhibición momentánea de la función de deshumidificación. La misma se ejecutará en caso de que se desconecte la sonda.

INFORMACION: Tras alcanzar la humedad de referencia o posicionar el mando en OFF, la deshumidificación se desactivará.

6.8 ALARMAS

Las alarmas gestionadas por el mando y señaladas en la pantalla son las siguientes:

— Alarma sonda de aire
— Alarma sonda de agua
— Alarma sonda de humedad
— Alarma leve desde ID (originada por el cierre de la entrada ID4)
— Alarma grave desde ID (originada por el cierre de la entrada ID5)
— Alarma de conexión PLC (originada por la pérdida de conexión de la pantalla con la tarjeta)
— Link board: alarma de conexión a la placa (origina da por la pérdida de conexión de la pantalla con la tarjeta)

22.5°C - 23.5° + - 45% A + Water probe alarm

7 REDES Y CONECTIVIDAD

FWTOUCH Ofrece la posibilidad de conectarse en redes del tipo:

1. red RS485 con supervisor. Véase la figura 11.1 p. 152

2. red SMALL: red SMALL RS485 y red SMALL PLC

3. red MIXTA (Supervisor+ PLC o bien RS485 + PLC). Véase la figura 11.4 p. 152

7.1 CONEXIÓN A UN SISTEMA DE SUPERVISIÓN (SOLUCIÓN SUPERVISION)

A través del puerto serial RS485, es posible conectar los mandos FW (hasta 247 terminales hidrónicos) a un software de gestión que utilice como protocolo de comunicación el estándar MODBUS RTU con las siguientes características:

— tasa de baudios programable (predeterminada: 9600);
— paridad: ninguna
— 8 bits de datos
— 1 bit de parada

Dentro de una red de supervisión, el mando FW se comporta como ESCLAVO del sistema de gestión centralizado que constituye el MAESTRO de la red. Véase la figura 11.1 p. 152.

Una vez realizado el cableado de la red, se debe configurar cada mando FW. Entrar en el listado de los parámetros de red y conexiones (al cual puede accederse desde la tecla MENÚ USUARIO) y configurar los parámetros de SETUP RS485, como se indica a continuación:

» Coil status (digitales de lectura/escritura)

Descripción
1	mando ON/OFF
2	mando VERANO/INVIERNO
3	mando ECONOMY
4	mando HABILITACIÓN ANTICONGELANTE
5	mando HABILITACIÓN RESISTENCIAS ELÉCTRICAS
6	mando MAN/AUTO de la ventilación modulante
7	habilitación ON/OFF desde MAESTRO
8	habilitación ECONOMY desde MAESTRO
9	habilitación VERANO/OFF desde MAESTRO
10	habilitación ANTICONGELANTE desde MAESTRO

» Input status (digitales de solo lectura)

Descripción
1	ON/OFF terminal hidrónico
2	VERANO/INVIERNO

— Dirección serial = configurar un valor de 1 a 255 — Velocidad = configurar en función de las exige cias del Maestro, no modificar los parámetros de SETUP OC (MST/SLV = ninguno).

INFORMACION: Para más detalles sobre el cableado de la red, se recomienda leer el documento "Pautas de la red RS485" disponible en el área de descargas de la página Web Galletti.

Las funciones reconocidas y gestionadas por el mando como ESCLAVO son las siguientes:

Código Descripción
01	lectura de coil status
02	lectura de input status
03	lectura de holding register
04	lectura de input register
15	escritura múltiple de coil status
16	escritura múltiple de holding register

ADVERTENCIA: Tras el uso de estándares distintos del protocolo MODBUS, las direcciones indicadas en las siguientes tablas podrán diferir en una unidad.

Las variables disponibles son las siguientes:

Descripción
11	habilitación RESISTENCIAS ELÉCTRICAS desde MAESTRO
12	habilitación SETPOINT desde MAESTRO
13	habilitación LÍMITES DEL SETPOINT desde MAESTRO
14	habilitación VELOCIDAD DE VENTILACIÓN desde MAESTRO
15	mando BLOQUEO DEL TECLADO
16	autorización habilitación CONTROL DE HUMEDAD desde MAESTRO
17	habilitación CONTROL HUMEDAD
18	mando SALIDA DIGITAL CONFIGURABLE NO7
19	Mando habilitación FRANJAS HORARIAS

Descripción
3	ECONOMY activo
4	ANTICONGELANTE activo
5	presencia de ALARMA
6	Alarma sonda temperatura ambiente
7	Alarma sonda temperatura agua
8	Alarma sonda temperatura agua caliente (solo si el terminal hidrónico de 4 tubos)
9	Alarma sonda humedad ambiente
10	Número de velocidad (3/4)
111	Número de tubos (2/4)
12	Tipo de ventilación (STEP/MODULANTE)
13	Sonda de regulación (INTERFAZ USUARIO/TARJETA DE POTENCIA)
14	Presencia de resistencias eléctricas
15	Presencia de sonda de humedad
16	Estado salida digital 1 (01)
17	Estado salida digital 2 (02)
18	Estado salida digital 3 (03)
19	Estado salida digital 4 (04)
20	Estado salida digital 5 (05)
21	Estado salida digital 6 (06)
22	Estado salida digital 7 (07)
23	Presencia de sonda de agua
24	Presencia de sonda de agua caliente (terminal hidrónico de 4 tubos)
25	Deshumidificación activa
26	Válvula abierta
27	Terminal hidrónico apagado desde contacto remoto
28	Regulación de la ventilación (MANUAL/AUTOMÁTICA)
29	Resistencia activada
30	Presencia válvula
31	Habilitación ECONOMY desde contacto

» Holding register (internas/anológicas de lectura/escritura)

Descripción
1	SET de temperatura verano (enfriamiento)
2	Límite mínimo SET de temperatura de verano
3	Límite máximo SET de temperatura de verano
4	SET de temperatura invierno (calentamiento)
5	Límite mínimo SET de temperatura de invierno
6	Límite máximo SET de temperatura de invierno
7	SET de temperatura único(si VER/INV en temp. agua/aire)
8	SET de humedad
9	Límite SET de humedad mínimo
10	Límite SET de humedad maximo

Descripción

11	Velocidad de la ventilación por etapas:0 = vel. supermínima1 = vel. mínima2 = vel. media3 = vel. máxima4 = vel. AUTO

» Input register (Internas/anológicas de solo lectura)
Descripción

1 Temperatura ambiente
2 Humedad ambiente
3 Temperatura de agua
4	Temperatura agua caliente (solo si el terminal hidrónico de 4 tubos)
5	Estado de la ventilación por etapas:0 = ventilación detenida1 = vel. supermínima2 = vel. mínima3 = vel. media4 = vel. máxima
6 Valor % de la ventilación modulante
7 Valor % de la salida analógica 1
8 Valor % de la salida analógica 2
9 Valor % de la salida analógica 3
10 SET de temperatura activo
11 SET de temperatura verano
12 SET de temperatura invierno
13 SET de temperatura único (si VER/INV en temp. agua/aire)
14 SET de humedad activo
15 Tipo válvula (AUSENTE/ON-OFF/MODULADORA)

7.1.1 Red RS485 con supervisor

En caso de que se utilice el software de supervisión, se puede conectar al sistema de supervisión incluso un Chiller/Bomba de calor. De este modo, el software de gestión, al analizar los datos de la instalación, adapta su funcionamiento a las exigencias reales.

El software de gestión puede atribuir 4 grados diferentes de libertad para el mando, en función del tipo de gestión remota asignada mediante software:

— LOCAL: se puede acceder a todas las funciones a través del mando: selección de la velocidad, temperatura, modo de enfriamiento o calentamiento, ON/OFF. Todos los parámetros de funcionamiento son leídos por el sistema.

— GESTIÓN REMOTA A - la modalidad de enfriamiento o calentamiento es configurada por el software Supervision; se puede acceder a todas las demás funciones a través del mando: selección de la velocidad, temperatura, ON/OFF. Todos los parámetros

Descripción

12	Velocidad de la ventilación modulante

de funcionamiento son leídos por el sistema.

— GESTIÓN REMOTA B - El usuario puede seleccionar la velocidad de ventilación y modificar la temperatura en +/- Δ set con respecto al valor fijado mediante Supervision. El modo de funcionamiento es configurado por el software.

— GESTIÓN REMOTA C - No puede configurarse ninguna función en el panel de mando, que es completamente gestionado por el software.

7.1.2 Soluciones de red "SMALL"

Las soluciones de red "SMALL" constituyen un sistema de red Maestro/Esclavo, donde uno de los mandos FW lleva a cabo la función de MAESTRO, mientras que todos los demás mandos FW de la red realizan la función de ESCLAVO. Hay dos posibilidades de ejecución, cada una con diferentes funciones y tipo de conexión:

— Red SMALL en RS485

— Red SMALL en PLC

7.1.2.1 Red SMALL en RS485

La conexión se realiza en este caso mediante el bus RS485, constituido por un cable de datos blindado y trenzado de 2 conductores. Véase 11.2 p. 152

INFORMACION Para más detalles sobre el cableado de la red, se recomienda leer el documento "Pautas de la Red RS485" disponible en el área de descargas de la página Web Daikin.

El mando MAESTRO envía a los mandos ESCLAVOS las siguientes configuraciones:

— Modo de funcionamiento: (Enfriamiento o calen tamiento);
— Estado ON/OFF del mando: todos los mandos ES-CLAVOS se adecuán al estado ON/OFF del mando MAESTRO;
— Habilitación del control de la temperatura ambiente mínima;
— SET de temperatura ambiente;

o bien, (en función del parámetro "Control de la temperatura desde MAESTRO" en el menú "Redes y Conexiones"):

— Límites para la modificación del SET de temperatura ambiente (tanto VERANO como INVIERNO): en cada mando ESCLAVO, la modificación del SET se permite con un delta de ± 2°C en torno al valor del SET configurado en el mando MAESTRO. mandos ESCLAVOS conectados a la red un funcionamiento (en todo momento) idéntico al del mando MAESTRO. Por ende, ningún mando ESCLAVO posee autonomía de decisión alguna y tampoco cuenta con una interfaz de usuario propia.

Con respecto al estado ON/OFF, en cada mando ES-CLAVO se permite:

— ON local automático en caso de solicitud desde la función de control de la temperatura ambiente mínima
— ON/OFF local automático según las franjas horarias, si están habilitadas;
— OFF en mando ESCLAVO desde entrada digital, en como se indica a continuación: caso de que esta esté habilitada. — MST/SLV = configurar "M
como se indica a continuación:

Cada mando ESCLAVO mantiene la autonomía en la gestión de la velocidad de la ventilación, en la activación de la función ECONOMY y en la configuración del valor del SET (con las limitaciones descritas previamente).

Este tipo de red no permite la presencia incluso de una red de supervisión (solución Supervision), puesto que los puertos seriales RS485 de todos los mandos (tanto MAESTROS como ESCLAVOS) ya están ocupados para la realización de la red SMALL.

Una vez realizado el cableado de la red, se debe configurar cada mando FW. Entrar al listado y los parámetros de red y conexiones (a los cuales puede accederse desde la tecla MENÚ USUARIO) y configurar los parámetros de SETUP RS485, como se indica a continuación:

— MST/SLV = configurar "Maestro" en el mando FW que constituye el MAESTRO de la red, mientras que se debe configurar "Esclavo local" en todos los mandos FW que constituyen los ESCLAVOS de la red.

— Protocolo="Modbus"
— Dirección serial = configurar un valor de 1 a 255 solo en los mandos ESCLAVOS.
— Velocidad = no modificar (9600)

No modificar los parámetros de setup oc (MST/SLV = ninguno).

7.1.2.2 Red SMALL en PLC

Este tipo de configuración permite controlar hasta un máximo de 32 terminales hidrónicos mediante una sola interfaz de usuario.

La conexión se realiza mediante un bus PLC, constituido por un cable de datos blindado y trenzado de 2 conductores. Véase 11.3 p. 152.

El mando MAESTRO, en este caso, impone a todos los

mandos ESCLAVOS conectados a la red un funcionamiento (en todo momento) idéntico al del mando MAESTRO. Por ende, ningún mando ESCLAVO posee autonomía de decisión alguna y tampoco cuenta con una interfaz de usuario propia.

Antes de conectar las tarjetas de potencia a la red, se debe configurar cada una de las mismas.

Conectar la interfaz de usuario a cada tarjeta de potencia.

Entrar al listado y los parámetros de red y conexiones (a los cuales puede accederse desde la tecla MENÚ USUARIO) y configurar los parámetros de SETUP OC,

— MST/SLV = configurar "Maestro" en la tarjeta de potencia que constituye el MAESTRO de la red, y "Esclavo" en todos los ESCLAVOS de la red.
— Dirección serial = configurar un valor de 2 a 34 en los mandos ESCLAVOS.

Llegado a este punto, se pueden conectar todas las tarjetas de potencia a la red.

ADVERTENCIA: una vez configurada la tarjeta de potencia como ESCLAVO, esta no podrá comunicarse con ninguna interfaz de usuario después de haber reiniciado el mando. En este caso, es necesario efectuar un RESTABLECIMIENTO siguiendo este procedimiento: desconectar la tarjeta de potencia de la red y, manteniéndola alimentada, colocar en cortocircuito por 15 segundos la entrada digital 10 (bornes I10 y IC).
ADVERTENCIA: todos los terminales hidrónicos (es decir, tanto el MASTER como los ESCLAVOS) conectados a la red deben tener la misma configuración.

7.1.3 Red mixta

La red SMALL en PLC puede conectarse incluso a una red de supervisión (solución supervision o bien SMALL) en RS485, a través del puerto serial RS485 del mando MAESTRO, obteniendo de este modo una denominada RED MIXTA. En la figura 11.4 p. 152 se indica el esquema de la red mixta constituida por red SMALL en PLC combinada con una red de supervisión.

» Tabla sintética de parámetros

RS485 Supervision BMS SMALL RS485				SMAL OC	Red mixta
MST/SLV Slave de SPV		FW Master: Master - FW Master: Master
		FW Slave ESCLAVOS desde PSV		-	FW Slave ESCLAVOS desde PSV
Protocolo Modbus Modbus - Modbus
Dirección serial 1...255		FW Master:0 - FW Master:0
		FW Slave: 1...255 - FW Slave: 1...255
Velocidad En función del Maestro 9600		-9600
OC
MST/SLV		-	-	FW Master: MasterFW Maestro: Esclavo
Dirección Serial		-	-	FW Master: 0FW Master: 2...255

8 SIGNIFICADO DE LOS LED

Status led Terminal hidrónico off Terminal hidrónico on Presencia de alarma

Network led Maestro PLC Comunicación ok

Ausencia

comunicación

de

Mirando la tarjeta de potencia desde el frente, el NETWORK LED está ubicado a la izquierda, mientras el STATUS LED se encuentra a la derecha.

9 DATOS TÉCNICOS

Alimentación	230Vac 50/60Hz
Temperatura de Funcionamiento	Potencia 2,5 W
Temperatura de Almacenamiento	Rango 0-50°C
Grado de protección	Rango -10-60°C
Tipo de tarjeta de potencia	IP30 (interfaz de usuario)
Relé de salida	Tipo 1.C
Entradas	Normal Open 5A @ 240V (Resistivo)Temperatura ambiente máx.: 105°CMicrointerrupción
Sondas de temperatura	Sondas de temperatura NTCSondas activas 0-5VContactos limpios (entradas digitales)

Sonda de humedad	Sondas NTC 10K Ohm @25°C Rango -25-100°C
Sección máx. cables para bornes	1,5 mm ^2
Grado de contaminación	Grado II
Categoría de resistencia a calor/fuego	Categoría D
Categoría de sobretensión	Categoría II
Normas de conformidad EMC	EN 61000-6-1(2007) EN 61000-6-3(2007) + A1(2011)
Normas SEG.	EN 60730-2-9:2010 EN 60730-1:2000 + A1:2004 + A2:2008 + A12:2003 + A13:2004 + A14:2005 + A16:2007

10 INSTALACIÓN Y MANTENIMIENTO

ATENCION la instalación y la puesta en marcha de la unidad deben ser realizadas por personal competente, siguiendo prácticas correctas y en conformidad con las normativas vigentes.
Para cada unidad, se tendrá que prever en la red de alimentación un interruptor (IL), con contactos de apertura a una distancia mínima de 3 mm y un fusible (F) de protección adecuado.
ATENCION Instale la unidad, el interruptor de línea (IL) y/o los mandos a distancia en una posición que no quede accesible a personas que se encuentren en la bañera o la ducha.
ATENCION los filtros de red asociados a los convertidores (con el objetivo de reducir las emisiones conducidas y garantizar la conformidad de la máquina con la Directiva CEM) producen corrientes de dispersión hacia tierra. En algunos casos, esto

puede provocar la intervención del interruptor diferencial de seguridad. Se recomienda prever un interruptor diferencial adicional, cuya calibración pueda modificarse, dedicado exclusivamente a la línea de alimentación de la máquina.

ATENCIÓN: Las operaciones de mantenimiento deben ser realizadas exclusivamente por un centro de asistencia autorizado por el fabricante o por personal cualificado. Por motivos de seguridad, antes de realizar cualquier operación de mantenimiento o limpieza, apagar el aparato colocando el control electrónico en OFF y el interruptor de línea en 0 (OFF).

A continuación, se describirán los procedimientos de instalación de la interfaz de usuario, de la tarjeta de potencia y de las sondas, con instrucciones específicas para cada uno de los terminales hidrónicos de la gama Daikin.

10.1 INSTALACIÓN SONDAS

El mando FW gestiona las siguientes sondas:

— Sonda para la lectura de la temperatura del aire inTEGRADA en la interfaz de usuario; no requiere ninguna operación especial de instalación.
— Sonda (opcional y alternativa a la anterior) conectada a la tarjeta de potencia para la lectura de la temperatura del aire aspirado por la máquina, o bien, en cualquier otro punto en el ambiente sujeto a la regulación de la temperatura (SONDA DE AIRE REMOTA)
— Sondas (opcionales) para la lectura de la temperatura del agua: se pueden conectar una o dos

sondas, dependiendo de si el terminal está conectado a una instalación con 2 o 4 tubos.

— Sonda (opcional) para la lectura de la humedad ambiente relativa conectada a la tarjeta de potencia

ATENCION: A los fines de evitar interferencias, con las consiguientes anomalías de funcionamiento, los cables de las sondas NO deben encontrarse cerca de cables de potencia (230V)
