FTXK25AV1BS - Aire acondicionado DAIKIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado split de pared
Marca	Daikin
Modelo	FTXK25AV1BS
Potencia de refrigeración	2.5 kW (estimación)
Alimentación	230 V ~ 50 Hz
Modos de funcionamiento	AUTO, COOL, DRY, FAN, HEAT
Control remoto	Inalámbrico con pantalla
Pilas del control remoto	2 pilas AAA (R03)
Función potente (Powerful/Powerful+)	Enfriamiento o calefacción rápida
Función silencio	Ventilador a velocidad mínima
Oscilación automática de la ventilación	3 modos de oscilación seleccionables
Programación del temporizador	Temporizador de encendido y apagado
Modo noche (antidesperdicio)	Ajuste progresivo de la temperatura
Función ECO+	Modo respetuoso con el medio ambiente
Función Sense	Enfriamiento/calefacción ecológica inteligente
Diagnóstico de errores	Visualización de códigos de error en el control remoto
Mantenimiento	Limpieza del filtro de aire (código AH)
Instalación	Soporte de pared con cadenita de bolas
Seguridad	Parada automática en caso de anomalía detectada
Instrucciones de eliminación de pilas	Pilas a eliminar por separado de la basura doméstica

Preguntas frecuentes - FTXK25AV1BS DAIKIN

¿Cuáles son los modos de funcionamiento disponibles en el Daikin FTXK25AV1BS?

Los modos disponibles son: AUTO, COOL (frío), DRY (seco), FAN (ventilación) y HEAT (calor). El modo AUTO no está disponible para sistemas de agua helada excepto 4 tuberías.

¿Cómo ajustar la temperatura en el control remoto?

Presione los botones ▲ o ▼ para aumentar o disminuir la temperatura. El rango de ajuste es de 16°C a 30°C (o 20°C a 30°C según el modo). Presione simultáneamente ▲ y ▼ para cambiar entre °C y °F.

¿Cómo programar el temporizador de apagado?

Presione el botón OFF TIMER para activar el temporizador de apagado. Mantenga presionado el botón para ajustar la hora deseada. Para cancelar, presione CANCEL.

¿Cómo activar la función Powerful?

Presione el botón para un enfriamiento o calefacción rápida. El ventilador gira a máxima velocidad. Presione nuevamente para desactivar. Disponible en modos COOL y HEAT.

¿Cómo usar el modo noche?

Presione el botón ⚙ para activar el modo noche. En enfriamiento, la temperatura aumenta progresivamente (0.5°C después de 30 min, otros 0.5°C después de 1h, luego 1°C). En calefacción, disminuye igualmente. Disponible en COOL, HEAT y AUTO.

¿Qué hacer si aparece un código de error en el control remoto?

Los códigos de error (ej: A1, A5, etc.) indican anomalías. Para mostrarlos, mantenga presionado ON TIMER CANCEL u OFF TIMER CANCEL durante 5 segundos. Consulte la lista de códigos en el manual para el significado. Si el problema persiste, contacte a un profesional.

¿Cómo limpiar el filtro de aire?

El código de error AH indica una anomalía del filtro de aire eléctrico. Consulte el manual para la limpieza. Generalmente, retire el filtro y límpielo con agua tibia, séquelo antes de volver a colocarlo.

¿Cómo reemplazar las pilas del control remoto?

Use 2 pilas AAA (R03). Abra el compartimento de pilas en la parte posterior del control remoto, inserte las pilas respetando las polaridades (+/-), luego cierre. Elimine las pilas usadas según las regulaciones locales.

¿Cómo instalar el soporte de pared del control remoto?

Fije el soporte a la pared con 2 tornillos. Pase la cadenita de bolas por la parte trasera del soporte y cuelgue el control remoto. Asegúrese de que el control remoto esté bien orientado para recibir las señales.

¿Cómo usar la oscilación automática?

Presione SWING para activar la oscilación. Para una dirección fija, presione SWING, espere a que la aleta esté en la posición deseada, luego presione nuevamente. También puede mantener presionado SWING durante 4 segundos para acceder a los 3 modos de oscilación (SWING MODE 1 a 3).

MANUAL DE USUARIO FTXK25AV1BS DAIKIN

Manual De Instrucciones Auricular Inalámbrico

Español

1. Una el anillo del final de la cadena de bolas con el agujero del tornillo de la parte trasera del control remoto y fijelo con el tornillo.
2. Coloque el soporte y la cadena de bolas, como indica la imagen superior, en una posición en que las señales del control remoto se puedan recibir con facilidad.
3. Pase la cadena de bolas por la parte trasera del soporte y una el anillo del final de la cadena de bolas con el agujero superior del soporte. Fije el soporte en la pared colocando 2 tornillos a través del soporte.

Монтаж

2) Cantidad: 2 piezas

Requisitos para la eliminación

Las baterías suministradas con el controlador están marcadas con este simbolo. Esto significa que las baterías no se deben mezclar con los desechos del hogar no clasificados.

Si un símbolo químico está impreso abajo del símbolo, este símbolo químico significa que la batería contiene un metal pesado sobre una cierta concentración.

Estos son los posibles simboles cuimicos:

■ Pb: plomo (>0,004%)

Las baterías gastadas deben ser tratadas en una instalación de tratamiento especializada para volver a usarlas: Al asegurar la eliminación correcta de estas baterías, ayudará a evitar consecuencias negativas potenciales para el ambiente y la salud humana. Comuniquese con su autoridad local para obtener más información.

Батарея

1) Тип: AAA.R03

1. Fuente de transmisión

- La fuente donde la señal será transmitida.

2. Indicación de transmisión de la señal

- Parpadea para confirmar que el último ajuste ha sido transmitido a la unidad.

3. Botón "ON/OFF"

• Presione una vez para iniciar la unidad de aire acondicionado.
• Presione otra vez para parar la unidad.

4. Selección de la velocidad del ventilador

- Presione el botón ✿ continuamente dispondrá la velocidad del ventilador en el siguiente orden:

Bajo — Medio Alto — Auto

- Presione Stop cuando la velocidad del ventilador deseada aparece en la pantalla de visualización.

5. Modo de operación

• Presione el botón MODE para seleccionar el tipo de modo de operación.
• En las unidades de refrigeración solamente, los modos disponibles son: COOL (★) (FRIO), DRY (☐) (SECO) y FAN (♣) (VENTILACIÓN).
• Para la unidad de bomba de calor, los modos disponibles son: AUTO (A) (AUTO), COOL (FRIO), DRY (SECO), FAN (VENTILACIÓN) y HEAT (CALOR).
• El modo AUTO (AUTO) no está disponible para el sistema de agua enfriada excepto para el sistema de 4 tuberías.

6. Oscilación de aire automática

• Presione el botón SWING para activar la función de oscilación automática de aire.
• Para distribuir el aire en una dirección específica, presione el botón SWING ¿espere hasta que la paleta se mueva a la dirección deseada y presione de nuevo el botón.

Método de selección del modo de oscilación (depende del modelo)

• Pulse el botón SWING (Durante 4 segundos para entrar en el modo de configuración de campo. Durante el modo de configuración de campo, sólo mostrará el SWING MODE (MODOS SWING).
• Pulse el botón▲y para seleccionar la rotación del SWING MODE ( ) (MODOS SWING) desde el Modo de Oscilación 1 al Modo de Oscilación 3.
• Hay 3 MODO SWING (MODOS SWING) diferentes, que son:

Modo swing 1 Modo swing 2 Modo swing 3

El MODO SWING (MODOS SWING) no se activará a menos que SWING esté activado.

SWING está indicado por el logo:

- Si no se cambia el modo durante 4 segundos, el aparato funcionará de acuerdo con el MODO SWING (→) seleccionado.

7. Función Powerful y Powerful+

• Apriete para una operación de refrigeración o calefacción rápida.
• Velocidad de ventilación al máximo.
• Pulse de nuevo para refrigeración inteligente u operación de calefacción.
• La velocidad de ventilador se pondrá a máxima velocidad y la rejilla se ajustará según el juicio del sensor función.
• Pulse de nuevo para desactivar la función.
• Válido sólo en los modos de HEAT (CALOR) y COOL (FRIO).
• Cualquier cambio de la velocidad del ventilador desactivará esta función.

8. Ajuste del temporizador en OFF

• Presione el botón OFF TIMER activará la función del temporizador desconectado.
• Ajuste la hora de desconexión deseada presionando el botón OFF TIMER continuamente.
• Presione el botón CANCEL para cancelar el ajuste del temporizador desconectado.

9. Función Silencio (depende del modelo)

• Pulse 🧑 para funcionamiento silencioso.
• Velocidad de ventilación al mínimo.
• Pulse de nuevo para desactivar la función.
• Válido sólo en los modos de HEAT (CALOR) y COOL (FRIO).
• Cualquier cambio de la velocidad del ventilador desactivará esta función.

10. Ajuste de la hora del reloj

- Presione y sostenga el botón CLOCK para programar la hora.

11. Ajuste del temporizador en ON

• Presione el botón ON TIMER activará la función del temporizador conectado.
• Adjuste la hora deseada presionando el botón ON TIMER continuamente. Si el temporizador se ajusta a las 7.30 a.m. el acondicionador de aire se conectará a las 7.30 a.m. en punto.
• Presione el botón CANCEL para cancelar el ajuste del temporizador conectado.

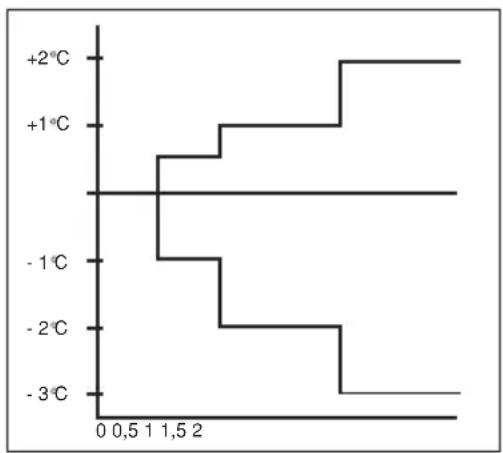

12. Ajuste del modo de dormir

• Presione el botón activará la función del modo de dormir.
• Esta es una opción de ahorro de energía. Cuando la unidad funciona bajo el modo de refrigeración,

la temperatura programada aumenta en 0,5°C después de la primera media hora, otro 0,5°C después de la segunda media hora y 1°C después de la hora siguiente.

• Cuando la unidad funciona bajo el modo de calefacción, la temperatura programada disminuye en 1°C después de la primera media hora, otro 1°C después de la segunda media hora y 1°C después de la hora siguiente.
• Esta función está disponible en los modos COOL (FRIO), HEAT (CALOR) y AUTO (AUTO).

13. Ajuste de la temperatura

• Para ajustar la temperatura deseada de la habitación, presione el botón ▲ para incrementar o disminuir la temperatura ajustada.
• El alcance de ajuste de la temperatura es de 16^ a 30^ (Ajuste opcional de 20^ a 30^ ).
• Presione los botones ▲ y sinultáneamente para cambiar el ajuste de °C a °F.

14. Función ECO+

• Pulse para modo ecológico de refrigeración u operación de calefacción.
• Configure el ajuste de la temperatura automáticamente a nivel ecológico.

- Pulse de nuevo para desactivar la función.

- Válido sólo en los modos de HEAT (CALOR) y COOL (FRIO).

15. Función LED

• Pulse para activar/desactivar la luz de la unidad del cartucho de techo.
- Pulse ⚙️ continuamente durante 5 segundos para activar/desactivar la pantalla LED en la unidad montada en la pared.
- Válido sólo en los modos de HEAT (CALOR), COOL (FRIO), DRY (SECO), FAN (VENTILACIÓN) y AUTO.

16. Función de sentido

• Pulse 🐘️ refrigeración inteligente ecológica, calefacción u operación en modo seco.
• La pantalla de temperatura en la unidad de mano inhalámbrica mostrará automáticamente 24°C como nivel ecológico.

- Pulse de nuevo para desactivar la función.

- Válido sólo en los modos de HEAT (CALOR), COOL (FRIO) y DRY (SECO).

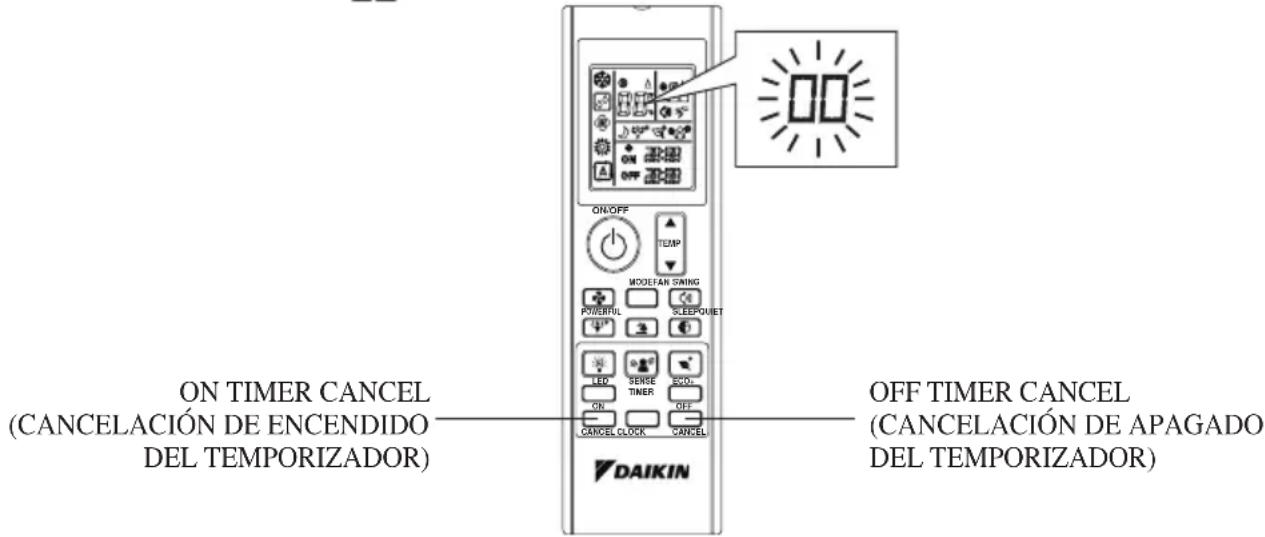

DIAGNOSIS DE FALLA POR CONTROL REMOTO

Las secciones de muestra de temperatura indican los códigos correspondientes.

1. Cuando el botón ON TIMER CANCEL (CANCELACIÓN DE ENCENDIDO DEL TEMPORIZADOR) o el botón OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL TEMPORIZADOR) se mantiene presionado por 5 segundos, la indicación “Túila en la sección de muestra de temperatura.

ON TIMER CANCEL (CANCELACIÓN DE ENCENDIDO DEL TEMPORIZADOR) OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL TEMPORIZADOR)

1. Presione el botón de ON TIMER CANCEL (CANCELACIÓN DE ENCENDIDO DEL TEMPORIZADOR) o el botón OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL TEMPORIZADOR) repetidamente hasta que se produzca un pitido continuo.

- La indicación de código cambia como se muestra abajo, y notifica con un beep largo.

CÓDIGO DE ERROR	SIGNIFICADO
00 NORMAL
A1 ERROR EN PCB DE INTERIOR
A3 ANORMALIDAD EN BOMBA DE DRENAJE
A5 ANTICONGELANTE (REFRIGERACIÓN)/SOBRECALENTAMIENTO DE INTERCAMBIADOR DE CALOR (CALENTAMIENTO)
A6 ANORMALIDAD EN MOTOR DE VENTILADOR INTERIOR
AH ANORMALIDAD DEL LIMPIADOR DE AIRE ELÉCTRICO
C4 TERMISTOR DEL INTERCAMBIADOR DE CALOR (1) INTERIOR EN CORTO/ABIERTO
C5 TERMISTOR DEL INTERCAMBIADOR DE CALOR (2) INTERIOR EN CORTO/ABIERTO
C7 ERROR DEL INTERRUPTOR DE LÍMITE DE REJILLA
C9 TERMISTOR HABITACIÓN EN CORTO/ABIERTO
E1 ERROR EXTERIOR PCB
E3 PROTECCIÓN DE ALTA PRESIÓN
E4 PROTECCIÓN DE BAJA PRESIÓN
E5 CIERRE DE MOTOR COMPRESOR/COMPRESOR SOBRECARGADO
E6 ERROR DE INICIO DE COMPRESOR
E7 CIERRE DE MOTOR DE VENTILADOR EXTERIOR CC
E8 SOBRECORRIENTE DE ENTRADA CA
E9 ERROR EXV
EA ERROR DE VÁLVULA DE 4 VÍAS
F3 SOBRECALENTAMIENTO DE TUBO DE DESCARGA
F6 SOBRECALENTAMIENTO DE INTERCAMBIADOR DE CALOR
HO ERROR DE SISTEMA DE SENSOR COMPRESOR
H3 ERROR DEL INTERRUPTOR DE ALTA PRESIÓN
H6 ERROR DE DETECCIÓN DE RETROALIMENTACIÓN DE COMPRESOR
H7 MOTOR DEL VENTILADOR SOBRECARGADO/SOBRETENSIÓN/ANORMALID AD DEL SENSOR
H8 ERROR DE SENSOR DE CORRIENTE CA
H9	TERMISTOR DE AIRE EXTERIOR CORTO/ABIERTO
J1	ERROR DEL SENSOR DE PRESIÓN
J3	TERMISTOR DE TUBO DE COMPRESOR DE DESCARGA CORTA/ABIERTA/FUERA DE SITIO
J5	TERMISTOR DEL TUBO DE SUCCIÓN EN CORTO/ABIERTO
J6	TERMISTOR DE INTERCAMBIADOR DE CALOR EXTERIOR CORTO/ABIERTO
J7	TERMISTOR DEL INTERCAMBIADOR DE CALOR DE SUBREFRIGERACIÓN EN CORTO/ABIERTO
J8	TERMISTOR DE TUBO DE LÍQUIDO CORTO/ABIERTO
J9	TERMISTOR DE TUBO DE GAS CORTO/ABIERTO
L1	ERROR DE PCB EXTERIOR DEL INVERSOR
L3	SOBRECALIENTAMIENTO DE CAJA DE CONTROL EXTERIOR
L4	RECALENTAMIENTO DE DISIPADOR TÉRMICO
L5	ERROR IPM/ERROR IGBT
L8	TERMISTOR DEL TUBO DE LÍQUIDO EN CORTO/ABIERTO
L9	TERMISTOR DEL TUBO DE GAS EN CORTO/ABIERTO
LC	ERROR DE COMUNICACIÓN (PCB DE CONTROL EXTERIOR Y PCB INVERSOR)
P1	FASE ABIERTA O DESEQUILIBRIO DE TENSIÓN
P4	TERMISTOR DE DISIPADOR TÉRMICO CORTO/ABIERTO
PJ	ERROR DE CONFIGURACIÓN DE CAPACIDAD
U0	GAS INSUFICIENTE
U2	VOLTAJE CC FUERA DE ALCANCE
U4	ERROR DE COMUNICACIÓN
U7	ERROR DE COMUNICACIÓN (UNIDAD EXTERIOR PCB E IPM PCB)
UA	ERROR DE INSTALACIÓN
UF	DISCORDANCIA DE INSTALACIÓN DE TUBERÍA Y CABLEADO/CABLEADO INCORRECTO/GAS INSUFICIENTE
UH	ANTICONGELANTE (OTRAS HABITACIONES)

NOTA

1. Un beep corto y dos beeps consecutivos indican códigos que no corresponden.
2. Para cancelar la exhibición del código, tenga presionado el botón de ON TIMER CANCEL (CANCELACIÓN DE ENCENDIDO DEL TEMPORIZADOR) o el botón de OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL TEMPORIZADOR) durante 5 segundos. La exhibición del código también se cancela por si misma si el botón no se presiona durante 1 minuto.
