MANUAL DE USUARIO Cobra 100H BeamZ

INSTRUCCIONES DE SEGURIDAD 16

INSTRUCCIONES DE DESEMBALAJE 17

FUENTE DE ALIMENTACIÓN....17

INSTALACIÓN....17

CONTROL DMX512 18

LIMPIEZA....18

CAMBIANDO EL FUSIBLE 18

MANTENIMIENTO....19

SOLUCIÓN DE PROBLEMAS 19

FRANÇAIS

INSTRUCTIONS DE SECURITE 20

INSTRUCTIONS DE DEBALLAGE 21

ALIMENTATION....21

FIXATION 21

GESTION DMX512 22

NETTOYAGE 22

REMPLACEMENT DU FUSIBLE 22

ENTRETIEN 23

RESOLUTION DE PROBLEMES 23

POLSKI

INSTRUKCJA BEZPIECZENSTWA....24

ROZPAKOWYWANIE INSTRUKCJI 25

ZASILACZ 25

MOCOWANIE 25

KONTROLA DMX512 26

CZYSZCZENIE 26

WYMIANA BEZPIECZNIKA 26

KONSERWACJA 27

ROZWIAZYWANIE PROBLEMÓW 27

TECHNICAL DETAILS

CONTROL MENU 28

DMX CHANNELS 29

TECHNICAL SPECIFICATIONS....30

SAFETY INSTRUCTIONS

INSTRUCCIONES DE SEGURIDAD

PRECAUCIÓN! Antes de realizar cualquier operación con la unidad, lea atentamente este manual de instrucciones y guárdelo con cura para futuras consultas. Contiene información importante sobre la instalación, uso y mantenimiento de la unidad.

• Desembale y compruebe cuidadosamente que no haya daños de transporte antes de usar la unidad
• Lea atentamente estas instrucciones y siga las instrucciones.
• Observe todas las advertencias de seguridad. Nunca elimine las advertencias de seguridad u otra información del equipo.
• Asegúrese de que no haya ranuras de ventilación bloqueadas; de lo contrario la unidad se sobrecalentará.

PRECAUCIÓN! Antes de conectar el equipo a la toma de corriente, primero verifique que la tensión y la frecuencia de la red coincidan con los valores especificados en el equipo. Si el equipo tiene un interruptor de selección de voltaje, conecte el equipo a la toma de corriente solo si los valores del equipo y los valores de la red eléctrica coinciden. Si el cable de alimentación incluido o el adaptador de corriente no encaja en el tomacorriente de pared, comuníquese con su electricista.

• Después de conectar la unidad, verifique todos los cables para evitar daños o accidentes debido a peligros de tropiezos.
• Asegúrese de que el cable de alimentación nunca esté rizado o dañado. Compruebe el dispositivo y el cable de alimentación de vez en cuando.
• iDesconecte siempre la alimentación de la red eléctrica, cuando no se utilice el dispositivo o antes de limpiarlo! Sólo manipule el cable de alimentación por el enchufe. Nunca desenchufe el cable tirando del cable de alimentación.
• Desenchufe el cable de alimentación y el adaptador de alimentación de la toma de corriente si existe riesgo de que se caiga un rayo o antes de períodos prolongados de desuso.
• No encienda y apague la unidad en intervalos cortos.
• No conecte la unidad a un dimmerpack.
• Instale la unidad en un lugar bien ventilado.
• Nunca coloque ningún material sobre los leds o las lentes.
• Nunca deje que la luz del sol ilumine directamente a la lente, incluso cuando la unidad no esté funcionando.
• Permita siempre un espacio libre de aire de al menos 50 cm alrededor de la unidad para la ventilación.
• Asegúrese de que el área que se encuentra debajo del lugar de instalación esté bloqueada al instalar, desmontar o reparar el accesorio.
• Para una altura de montaje superior a un metro, fije siempre el accesorio con una cuerda de seguridad adecuada. Fije la cuerda de seguridad únicamente en los puntos de fijación correctos. ¡La cuerda de seguridad no debe fijarse nunca en las asas de transporte!
• Nunca mire directamente al haz de luz. Tenga en cuenta que los cambios rápidos en la iluminación, y la luz intermitente, pueden desencadenar ataques epilépticos en personas fotosensibles o personas con epilepsia.
• Esta unidad no está diseñada para una operación permanente. Las interrupciones constantes de la operación garantizarán que el dispositivo le servirá durante mucho tiempo sin defectos.

PRECAUCIÓN! Si el cable de alimentación del dispositivo está equipado con un contacto de conexión a tierra, debe conectarse a una toma de corriente con una conexión a tierra de protección. Nunca desactive la conexión a tierra protectora de un cable de alimentación.

• Asegúrese de que la unidad no esté expuesta a calor extremo, humedad o polvo.
• Limpie la unidad con un paño seco.
• No toque el aparato con las manos descubiertas durante su funcionamiento (la carcasa se calienta mucho). Deje que el aparato se enfrié durante al menos 5 minutos antes de manipularlo.
• Esta unidad está diseñada exclusivamente para uso en interiores, no use este equipo en las inmediaciones del fluido (no se aplica a equipos especiales para exteriores, en este caso, siga las instrucciones especiales que se indican a continuación). No exponga esta unidad a materiales, líquidos o gases inflamables.
• Si la unidad ha estado expuesta a una fluctuación drástica de la temperatura (por ejemplo, después del transporte), no la encienda de inmediato. El agua de condensación que surge puede dañar su unidad. Deje la unidad apagada hasta que alcance la temperatura ambiente.
• Nunca intente pasar por alto el interruptor termostático o los fusibles.
• No desmonte ni modifique la unidad.
• Para reemplazo, use fusibles / bombilla del mismo tipo y clasificación solamente.
• Las reparaciones, el servicio y la conexión eléctrica deben ser llevados a cabo por un técnico calificado.
• La temperatura ambiente siempre debe estar entre -5^ + 45^ .
• Si esta unidad se opera de una manera diferente a la descrita en este manual, el producto podría sufrir daños y la garantía quedará anulada.
  • Las bolsas de plástico deben mantenerse fuera del alcance de los niños.
• La unidad debe instalarse fuera del alcance de los niños. Nunca deje la unidad funcionando sin supervisión..

Este símbolo en el producto o en su empaque indica que este producto no debe ser tratado como basura doméstica. En su lugar, se entregará al punto de recolección correspondiente para el reciclaje de equipos eléctricos y electrónicos.

Al garantizar que este producto se elimine correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrían ser causadas por el manejo inadecuado de los desechos de este producto. El reciclaje de materiales ayudará a conservar los recursos naturales. Para obtener información más detallada sobre el reciclaje de este producto, comuníquese con su Oficina Cívica local, el servicio de eliminación de desechos domésticos o la tienda donde adquirió el producto.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir el producto, desembale la caja con cuidado, verifique el contenido para asegurarse de que

todas las partes estén presentes y se hayan recibido en buenas condiciones. Notifique al remitente de inmediato y guarde el material de empaque para inspeccionarlo si aparecen piezas dañadas por el envio o si el propio paquete muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que el producto deba devolverse a la fábrica, es importante que el producto se devuelva en la caja y empaque originales de fábrica.

Si el dispositivo ha estado expuesto a una drástica fluctuación de la temperatura (por ejemplo, después del transporte), no lo encienda de inmediato. El agua de condensación que surge podría dañar su dispositivo. Deje el dispositivo apagado hasta que alcance la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta que se encuentra en la parte posterior del producto, se indica que este tipo de fuente de alimentación debe estar conectada. Verifique que la tensión de la red corresponda a esto, todos los demás voltajes que los especificados, el efecto de la luz puede dañarse irreparablemente. El producto también debe estar conectado directamente a la red eléctrica y se puede utilizar.

La unidad incorpora una salida de alimentación powercon. Dependiendo de la alimentación local, varias unidades pueden linkearse por powercon in y out. Conecte un máximo de cuatro unidades (si usa toma 230V/16A) en una sola fila. Use cable apropiado de 3 hilos con una sección de al menos 1.5 mm². Las instrucciones del fabricante y del código de colores de conexión deben seguirse siempre. No desconecte la unidad desde el conector powercon, use el interruptor on/off o desconecte del schuko!

PRECAUCIÓN! Siempre conecte el dispositivo a un circuito protegido (disyuntor o fusible). Asegúrese de que el dispositivo tenga una toma de

tierra eléctrica adecuada para evitar el riesgo de electrocución o incendio.

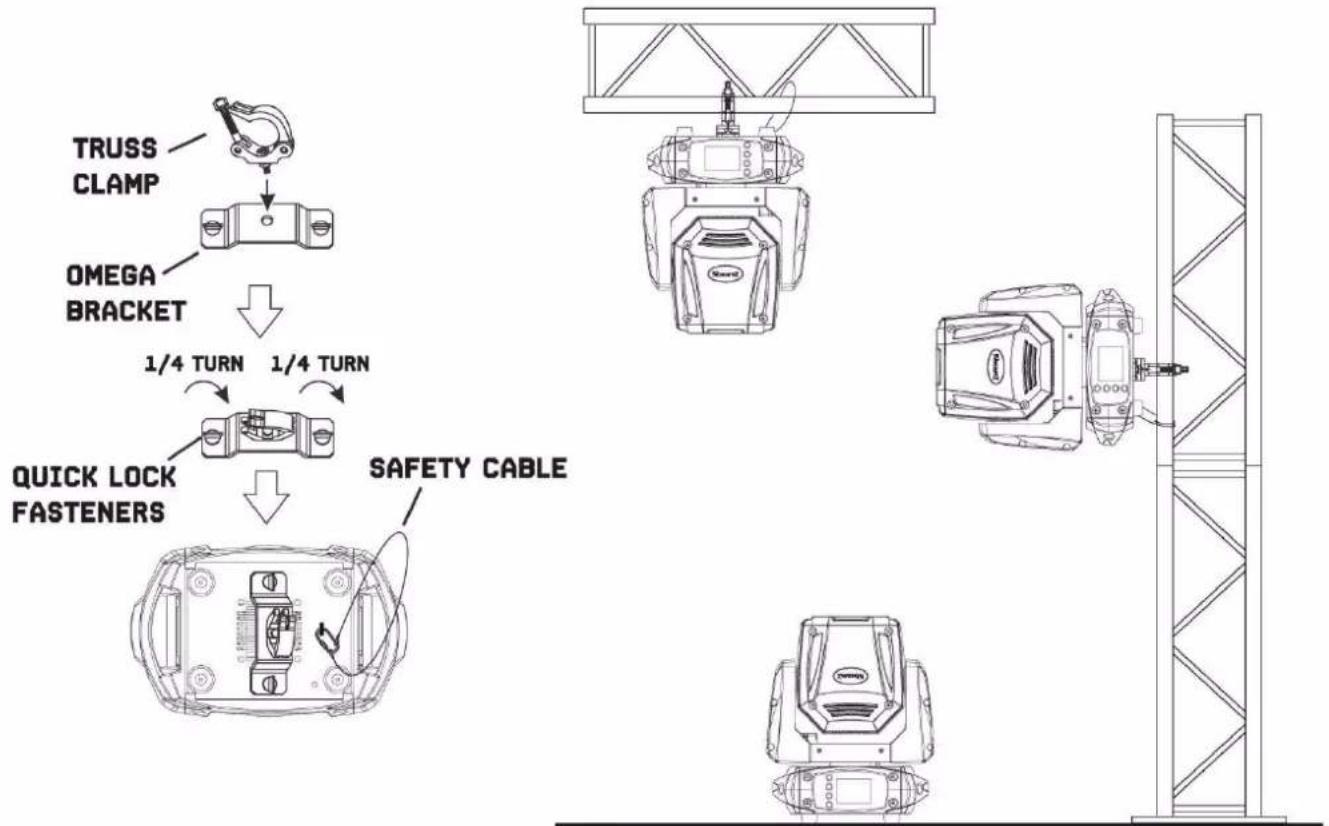

INSTALACIÓN

El accesorio se puede instalar en una superficie estable y uniforme. Por medio de las instalaciones de fijación de la placa de base, la unidad también se puede montar boca abajo a un truss, vea la imagen de abajo. Para la fijación, se requieren abrazaderas certificadas con la carga de trabajo correcta. Según la figura, los pernos de bloqueo rápido de los soportes omega se colocan en las aberturas provistas en la placa base y se giran en el sentido de las agujas del reloj hasta que se bloquean (hasta el tope). El lugar de montaje debe ser lo suficientemente estable y ser capaz de soportar un peso de 10 veces el peso de la unidad. Asegure el accesorio con un cable de seguridad para que no pueda caerse.

Al realizar cualquier instalación, siempre cumpla con las directrices europeas y nacionales relativas a aparejos, armazones y todos los demás problemas de seguridad. Deje siempre la instalación revisada por un distribuidor autorizado!

CONTROL DMX512

Si está utilizando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente a la entrada DMX del primer dispositivo en una cadena DMX. Siempre conecte la salida de una unidad con la entrada del siguiente dispositivo hasta que todos los dispositivos estén conectados.


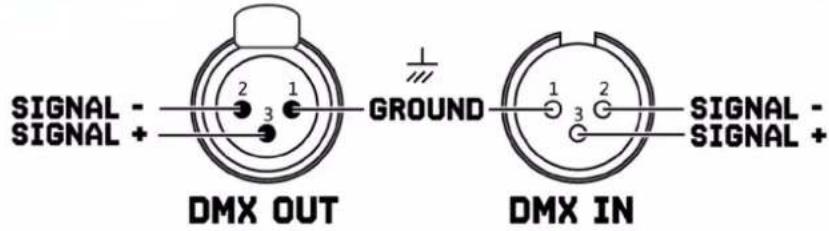

ATENCIÓN! En el último aparato, debe cerrar la línea DMX con una resistencia de terminación. Tome un conector XLR y suelde una resistencia de 120 Ohm entre la señal (-) y la señal (+) y conectela a la salida DMX del último dispositivo en la línea.

SIGNAL - SIGNAL + DMX OUT GROUND DMX IN 1 2 3 1 2 3 SIGNAL - SIGNAL + Ground

1 2 3 120 OHM TERMINATOR

LIMPIEZA

La acumulación de polvo, suciedad y otras partículas en el aire reducirá la salida de luz del accesorio. También evitará que el dispositivo se enfrié correctamente, y esto reducirá la vida útil del dispositivo. La tasa de acumulación de suciedad variará según los factores ambientales, como el polvo en el aire, el uso de máquinas de humo, el flujo de aire de los sistemas de ventilación, etc. Los ventiladores de enfriamiento del dispositivo acelerarán la acumulación, y cualquier partícula de humo que esté presente en la atmósfera aumentará la tendencia para que la suciedad se atasque.

Para obtener el mejor rendimiento y vida útil del accesorio, inspeccione regularmente y limpielo tan pronto como vea signos de acumulación de suciedad.

Evalúe el entorno operativo cada vez que comience a utilizar el dispositivo. En condiciones de mucho polvo o humo, inspeccione el dispositivo después de unas horas y verifique si el dispositivo atrae la suciedad más rápido de lo que usted espera. Elabore un programa de limpieza que asegure que se elimine la suciedad antes de que se acumule.

Utilice las siguientes pautas:

• Desconecte el artefacto del aparato y deje que se enfrie completamente antes de limpiarlo.
• No utilice disolventes, abrasivos ni ningún otro producto agresivo para limpiar el accesorio.
• Aspire o utilice aire comprimido a baja presión para eliminar el polvo y las partículas sueltas de las superficies y las salidas de aire. Evite que las aspas de los ventiladores de enfriamiento giren antes de apuntar una aspiradora o chorro de aire hacia el ventilador, o puede girar el ventilador demasiado rápido y dañarlo.
• Limpie los componentes de vidrio con un paño suave, limpio y sin pelusa humedecido con una solución detergente suave. Ponga la solución en el paño y no en la superficie a limpiar. Evite frotar las superficies de vidrio.
• Seque el accesorio con un paño suave, limpio y sin pelusas o con aire comprimido a baja presión antes de volver a aplicar la energía.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, sustitúyalo por un fusible del mismo tipo y valor. Antes de cambiar el fusible, desenchufe el cable de alimentación.

FUSE

Procedimiento:

Paso 1: Abra el portafusibles en el panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el nuevo fusible en el portafusibles.

Paso 4: Reemplace el portafusibles en la carcasa.

MANTENIMIENTO

Esta unidad está prácticamente libre de mantenimiento, pero es necesario comprobar regularmente algunos aspectos mecánicos y eléctricos.

Asegure el ambiente de trabajo y establezca e inspeccione una pauta de limpieza con los siguientes parámetros:

• Desconecte la unidad de la toma de corriente y espere a que esté totalmente fria.
• Compruebe que los tornillos utilizados para su instalación estén seguros y libres de oxido.
• Compruebe la carcasa y puntos de anclaje que no deben presentar deformación ni fatiga.
• Compruebe las partes mecánicas móviles que no deben mostrar signos de fatiga ni desgaste.
• Compruebe las conexiones eléctricas y de señal que no deben mostrar daños ni fatiga.
• No use productos disolventes, abrasivos o agresivos para la limpieza exterior.

- Limpie las partes de cristal con un paño limpio, suave y sin filamentos con una solución neutra de limpieza. Coloque el líquido en el paño, nunca directamente en la superficie a limpiar. Evite mojar las partes gomosas.

- Seque la unidad, los conectores y contactos con un paño seco y limpio o con un compressor de aire de baja presión, antes de volver a conectar la unidad.

SOLUCIÓN DE PROBLEMAS

La siguiente lista de verificación puede ayudarle a resolver problemas en el caso de que ocurra un fallo al utilizar el producto:

SÍNTOMA	POSIBLE CAUSA	ACCIÓN SUGERIDA
No hay respuesta del aparato. No llega alimentación. Compruebe que la alimentación esté encendida.
	Fusible quemado o fallo interno. Reemplace	Comprobar cables y conexiones.el fusible o póngase en contacto con elservicio técnico de Beamz o con un servicio autorizado deBeamz. No quite las cubiertas de la base. No intentereemplazar un fusible ni realizar reparaciones oreparaciones que no se describen en este Manual delusuario, a menos que cuente con la autorización delservicio técnico de Beamz o de un servicio autorizado deBeamz.
El aparato se reinicia correctamente perono responde (o no respondecorrectamente) al controlador.	El controlador no está conectado. Conecte el controlador.Mala línea DMX. Inspeccionar conexiones y cables. Corregir conexiones
	La línea DMX no tiene resistencia final.	malas. Repare o reemplace los cables dañados.Inserte el conector del terminador DMX en el zócalo desalida de datos del último dispositivo en la línea DMX.
	Direccionamiento incorrecto del aparato.	Verifique la dirección del aparato y la configuración delmodo DMX.
	Un aparato está defectuoso y estáalterando la transmisión de datos en lalínea DMX.	Desenchufe los conectores DMX IN y OUT y conéctelosdirectamente para evitar un dispositivo a la vez hasta quese recupere el funcionamiento normal. Haga reparar elartefacto defectuoso por un técnico autorizado.
	Pin 2 y 3 están invertidos en la conexiónXLR.	Inspeccionar conexiones y cables. Instale un cable deinversión de fase entre los dispositivos o intercambie lospines 2 y 3 en el dispositivo, que se comporta de formaerrática.
Error después del reinicio del aparato.	El efecto requiere ajuste mecánico.	Verifique la versión del software del aparato y losmensajes de error para obtener más información.Póngase en contacto con el servicio de asistencia deBeamz o con un servicio autorizado de Beamz.
La salida de luz se cortaintermitentemente.	El aparato está muy caliente. Permita que el	accesorio se enfrie. Reducir latemperatura ambiente. Asegure el flujo de aire librealrededor del accesorio. Limpie el accesorio si esnecesario.
	LEDs dañados. Desconecte el accesorio y póngase en contacto con elservicio técnico de Beamz
	La configuración de la fuente dealimentación no coincide con la tensiónde CA local y frecuencia.	Desconecte el accesorio. Compruebe la configuración ycorregir si es necesario.
