| Tipo de producto | Lavavajillas |
| Marca | EAS Electric |
| Modelo | EMD092BI-V1 |
| Capacidad | 9 cubiertos |

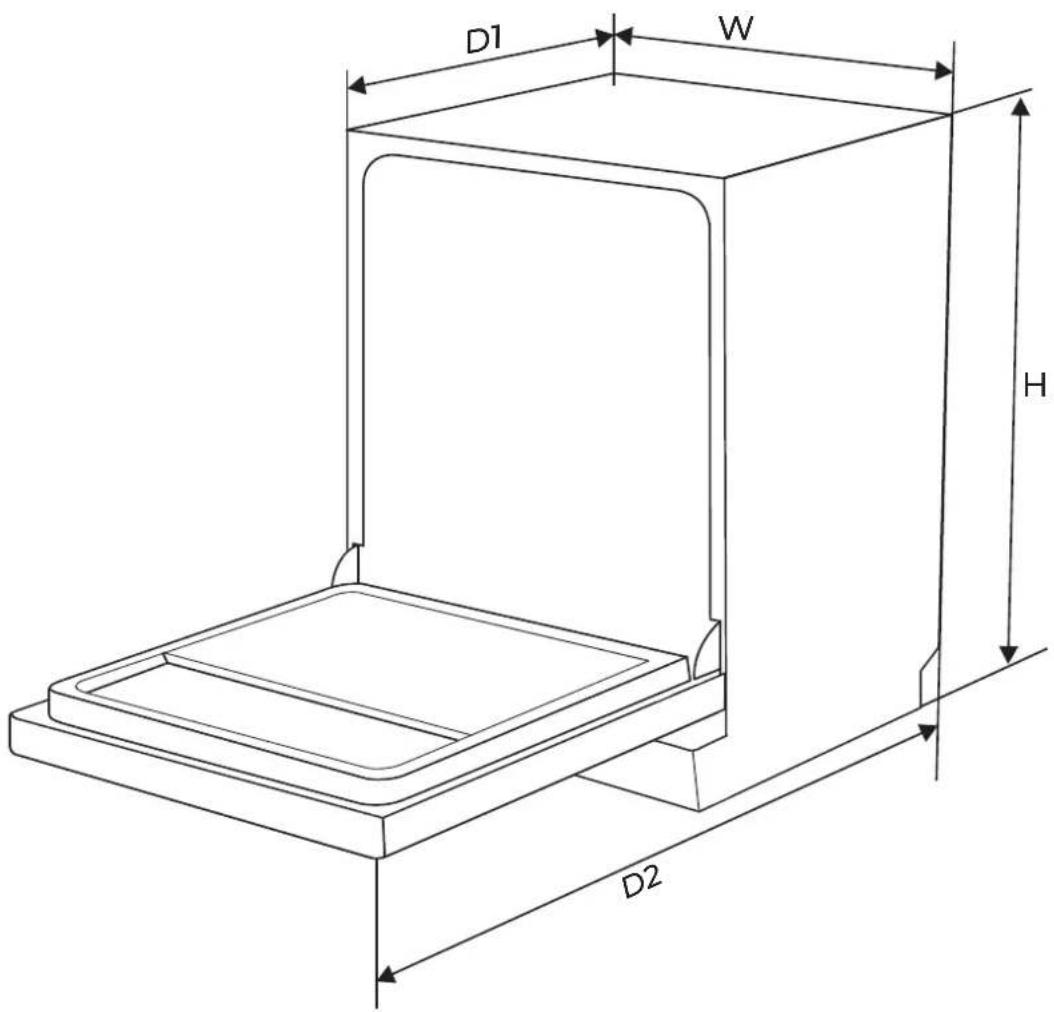

| Dimensiones (Al x An x Pr) | 82 x 45 x 55 cm |
| Tipo de instalación | Integrable o libre |
| Clase energética | D |
| Consumo de energía (programa ECO) | 0,628 kWh/ciclo |
| Consumo de agua (programa ECO) | 9 L/ciclo |
| Duración del programa ECO | 3 h 18 min |
| Ruido acústico | 49 dB(A) - Clase C |
| Programas de lavado | Auto, Intensivo, ECO, Cristal, 90 min, Rápido |
| Funciones especiales | Inicio diferido (hasta 24h), Media carga, Apertura automática de puerta |
| Descalcificador de agua | Sí, ajustable (H1 a H6) |
| Indicadores | Sal y abrillantador |
| Sistema de filtración | Filtro fino, filtro principal, rejilla de objetos grandes |
| Brazos aspersores | Superior e inferior extraíbles |
| Presión de agua | Mín 0,04 MPa - Máx 1 MPa |
| Conexión eléctrica | 220-240 V, 50 Hz, fusible 10/13/16 A |
| Piezas de repuesto disponibles | Motor, bomba, resistencia, mangueras, filtros, brazos, juntas, cestas (7 años para componentes electrónicos, 10 años para piezas mecánicas) |
Preguntas frecuentes - EMD092BI-V1 EAS Electric
Preguntas de los usuarios sobre EMD092BI-V1 EAS Electric
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lavavajillas en formato PDF gratis! Encuentra tus instrucciones EMD092BI-V1 - EAS Electric y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EMD092BI-V1 de la marca EAS Electric.

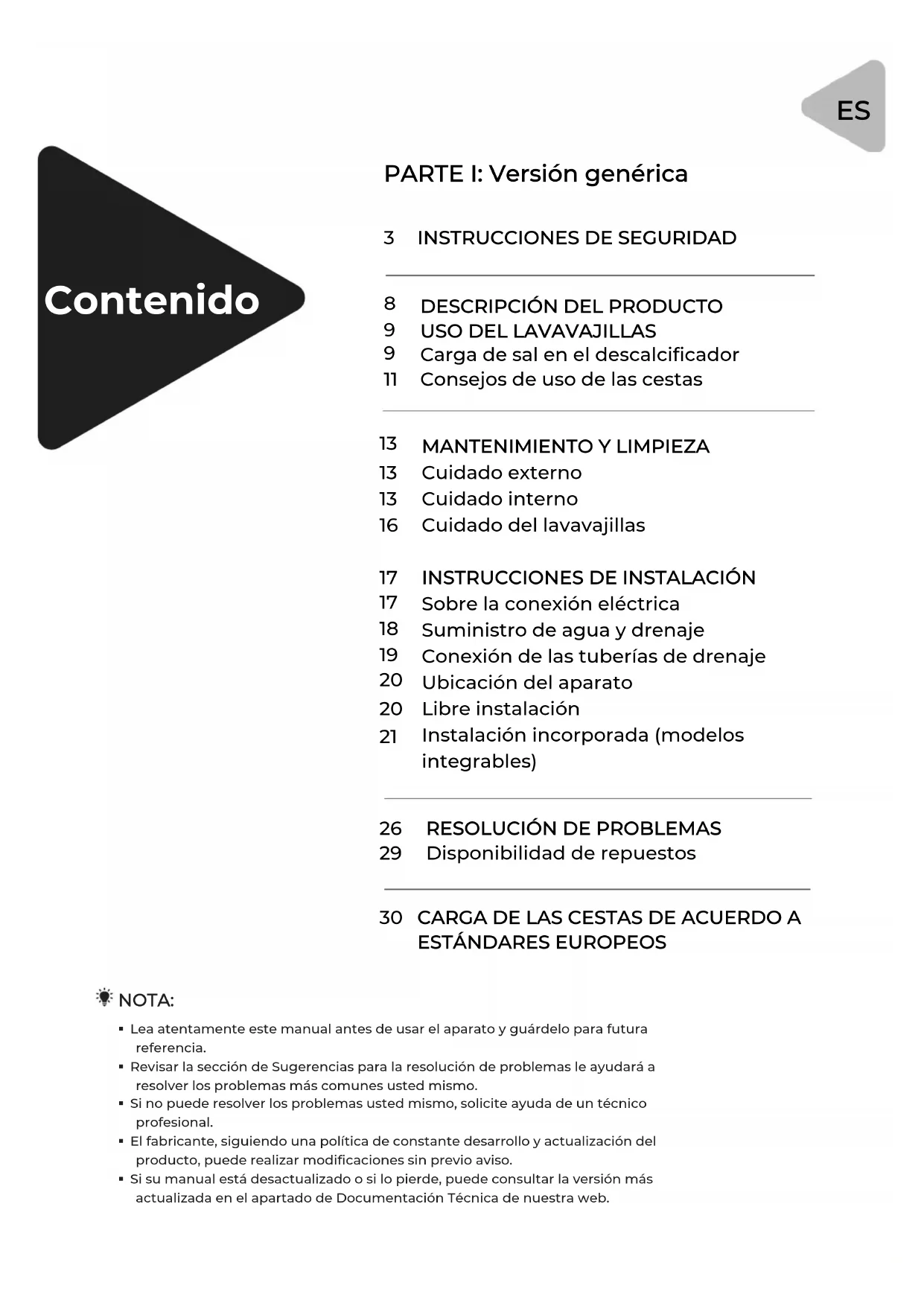

MANUAL DE USUARIO EMD092BI-V1 EAS Electric
PARTE I: Versión genérica
3 INSTRUCCIONES DE SEGURIDAD
8 DESCRIPCIÓN DEL PRODUCTO
9 USO DEL LAVAVAJILLAS
9 Carga de sal en el descalcificador
11 Consejos de uso de las cestas
13 MANTENIMIENTO Y LIMPIEZA
13 Cuidado externo
13 Cuidado interno
16 Cuidado del lavavajillas
17 INSTRUCCIONES DE INSTALACIÓN
17 Sobre la conexión eléctrica
18 Suministro de agua y drenaje

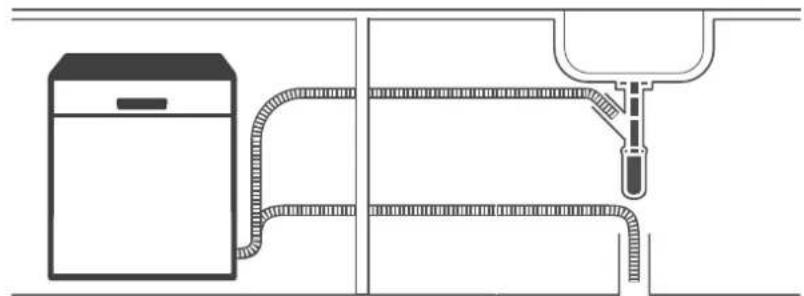

19 Conexión de las tuberías de drenaje
20 Ubicación del aparato
20 Libre instalación

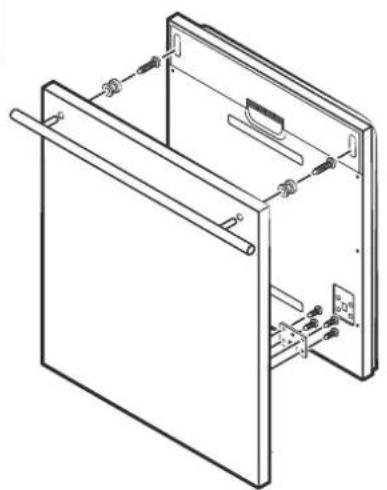

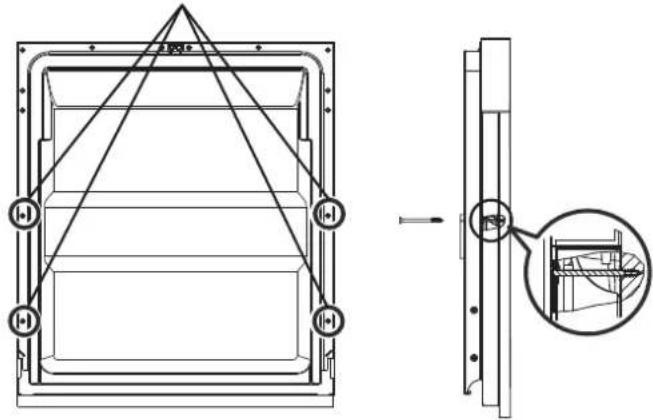

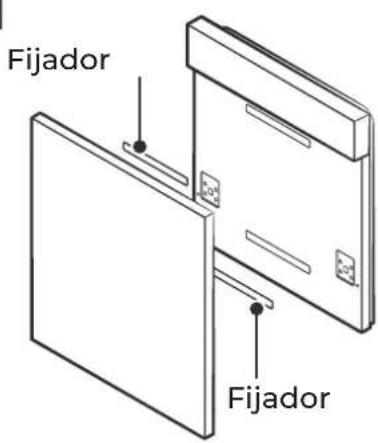

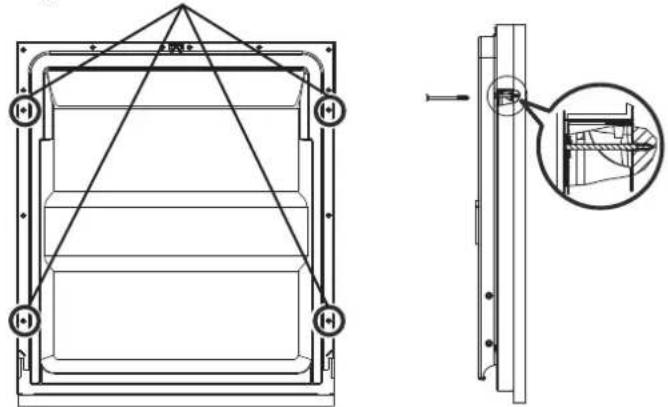

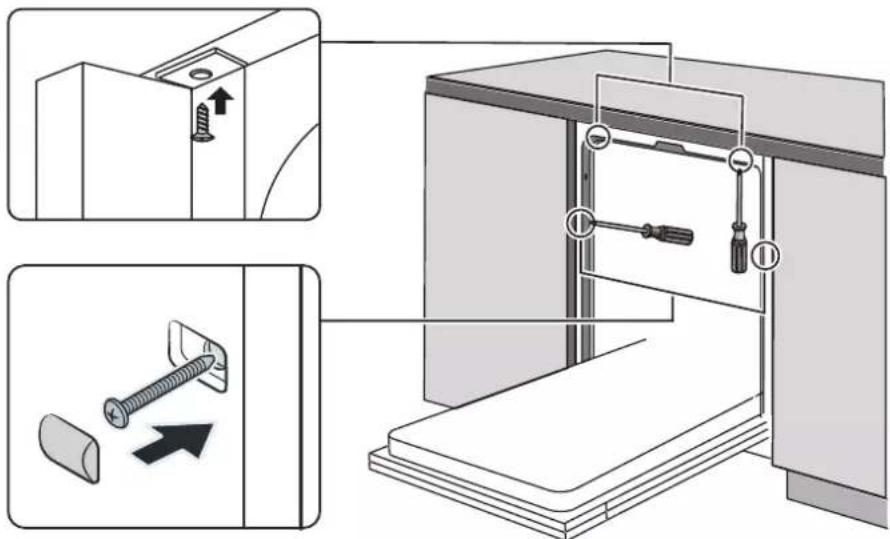

21 Instalación incorporada (modelos integrables)
26 RESOLUCIÓN DE PROBLEMAS
29 Disponibilidad de repuestos
30 CARGA DE LAS CESTAS DE ACUERDO A ESTÁNDARES EUROPEOS
NOTA:
- Lea atentamente este manual antes de usar el aparato y guárdelo para futura referencia.
- Revisar la sección de Sugerencias para la resolución de problemas le ayudará a resolver los problemas más comunes usted mismo.
- Si no puede resolver los problemas usted mismo, solicite ayuda de un técnico profesional.
- El fabricante, siguiendo una política de constante desarrollo y actualización del producto, puede realizar modificaciones sin previo aviso.
- Si su manual está desactualizado o si lo pierde, puede consultar la versión más actualizada en el apartado de Documentación Técnica de nuestra web.
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
Cuando use su lavavajillas, siga las precauciones que se detallan a continuación:
La instalación y la reparación sólo pueden ser realizadas por un técnico cualificado.
Este aparato está destinado a ser utilizado sólo en aplicaciones domésticas y similares, como:
- las áreas de cocina del personal en tiendas, oficinas y otros ambientes de trabajo;
- casas de campo;
- por clientes en hoteles, moteles y otros entornos de tipo residencial;
- ambientes de tipo bed and breakfast.
Este aparato puede ser utilizado por niños a partir de los 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si se les ha supervisado o instruido sobre el uso del aparato de manera segura y si comprenden los peligros que conlleva. Los niños no deberán jugar con el aparato. La limpieza y el mantenimiento del usuario no serán realizados por niños sin supervisión. (EN60335-1)
Este aparato no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, a menos que una persona responsable de su seguridad les proporcione supervisión o instrucciones sobre el uso del aparato (IEC60335-1).
Los materiales que componen el embalaje pueden ser peligrosos para los niños.
Este aparato es sólo para uso doméstico en interiores.
Para protegerse contra el riesgo de descargas eléctricas, no sumerja la unidad, el cable o el enchufe en agua u otro líquido.
Desenchufe el aparato antes de limpiarlo y de realizar tareas de mantenimiento.
Utilice un paño suave humedecido con jabón neutro y luego utilice un paño limpio para secarlo.
Instrucciones para la toma de tierra
Este aparato debe ser conectado a tierra. En caso de mal funcionamiento o avería, la toma de tierra reducirá el riesgo de descarga eléctrica al proporcionar una vía de menor resistencia de la corriente eléctrica.
Este aparato está equipado con un enchufe con conductor de puesta a tierra.
El enchufe debe conectarse a una toma de corriente apropiada instalada y con conexión a tierra de acuerdo con todos los códigos y ordenanzas locales.
La conexión incorrecta del conductor de tierra del equipo puede provocar riesgo de descarga eléctrica.
Consulte con un electricista cualificado o con un representante del servicio técnico si tiene dudas sobre si el aparato está correctamente conectado a tierra.
Nunca modifique el enchufe que viene con el aparato aunque no encaje en su toma de corriente; consulte a un electricista cualificado.
Conecte el aparato a una toma de corriente adecuada instalada por un electricista cualificado.
No golpee, se siente ni se ponga de pie sobre la puerta o las cestas del lavavajillas.
No haga funcionar el lavavajillas a menos que todos los paneles del aparato estén correctamente colocados.
Abra la puerta con mucho cuidado si el lavavajillas está funcionando, hay riesgo de que salgan chorros de agua.
No coloque ningún objeto pesado sobre la puerta ni se suba a la misma cuando esté abierta. El aparato podría volcarse hacia delante.
Cuando cargue el lavavajillas:
1) Coloque los objetos afilados de forma que no puedan dañar el burlete de la puerta;
2) Advertencia: Los cuchillos y otros utensilios con puntas afiladas deben cargarse en la cesta con las puntas hacia abajo o colocarse en horizontal.
Algunos detergentes para lavavajillas son fuertemente alcalinos y pueden ser extremadamente peligrosos si se ingieren. Evite el contacto con la piel y los ojos y mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta.
Compruebe que el compartimento de detergente en polvo esté vacío después de completar el ciclo de lavado.
No lave artículos de plástico en el lavavajillas a menos que estén señalados como "apto para lavavajillas" o su equivalente. Antes de lavar artículos de plástico que no estén marcados, compruebe las recomendaciones del fabricante.
Use sólo el detergente y abrillantador recomendados para su uso en un lavavajillas automático. Nunca use jabón, detergente para ropa o detergente para fregar a mano en el lavaplatos.
No debe dejar la puerta abierta, ya que esto aumenta el riesgo de tropezar con ella.
Si el cable de alimentación está dañado, debe sustituirlo el fabricante o su agente de servicio, o una persona con una cualificación similar para evitar riesgos.
Durante la instalación, el cable de alimentación no debe doblarse o aplastarse de forma excesiva o peligrosa.
No modifique los controles.
El aparato debe conectarse a la válvula principal de agua mediante nuevos juegos de tuberías. Si tiene tuberías viejas, no deben reutilizarse.
Para ahorrar energía, en el modo de reposo, el aparato se apagará automáticamente si no se realiza ninguna operación en 15 minutos.
El número máximo de servicios a lavar es 9.
La presión máxima de entrada de agua permitida es de 1MPa.
La presión mínima de agua de entrada permitida es de 0,04MPa.
ELIMINACIÓN: No elimine este producto como residuos municipales sin clasificar. Es necesario recoger estos residuos por separado para un tratamiento especial.
Según la directiva europea 2012/19/UE de residuos de aparatos eléctricos y electrónicos (RAEE), los electrodomésticos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyan y reducir el impacto en la salud humana y el medio ambiente.
El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electro-doméstico.
A la hora de desechar el aparato, asegúrese de cortar el cable de alimentación y de que el dispositivo de bloqueo de la puerta quede inutilizable.
El embalaje está hecho de cartón reciclado, y debe asimismo desecharse en el contenedor correspondiente para el reciclaje de papel y cartón.
Descripción del producto
IMPORTANTE:
Para obtener el mejor rendimiento de su lavavajillas, lea todas las instrucciones de funcionamiento antes de utilizarlo por primera vez.
NOTA: Las imágenes sólo tienen fines ilustrativos, los distintos modelos pueden variar. Prevalece el producto físico.
USO DEL LAVAVAJILLAS
Antes de usar su lavavajillas:
- Ajuste el descalcificador de agua
- Cargue la sal en el descalcificador
- Cargue la cesta

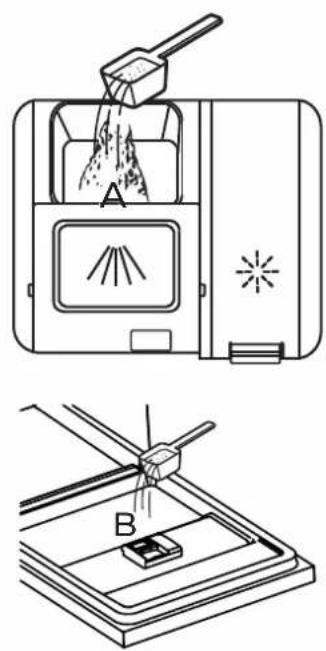

- Llene el dispensador
Compruebe la sección 1 "Descalcificador de agua" de la PARTE II si necesita configurar el descalcificador de agua.
Cargar la sal en el descalcificador
Nota:
Si su modelo no tiene descalcificador de agua, puede saltarse esta sección. Utilice siempre sal destinada al uso en lavavajillas. El depósito de sal está situado debajo de la cesta inferior y debe llenarse como se explica a continuación:
ADVERTENCIA
Utilice sólo sal específicamente diseñada para su uso en lavavajillas. Cualquier otro tipo de sal que no esté específicamente diseñada para su uso en el lavavajillas, especialmente la sal de mesa, dañará el descalcificador de agua. En caso de daños causados por el uso de una sal inadecuada, EAS Electric no ofrece ninguna garantía ni se hace responsable de los daños.
Llene el depósito de sal sólo antes de realizar un ciclo.
Esto evitará que los granos de sal o el agua salada que se haya podido derramar permanezca en la parte inferior de la máquina durante demasiado tiempo, lo que puede causar corrosión.

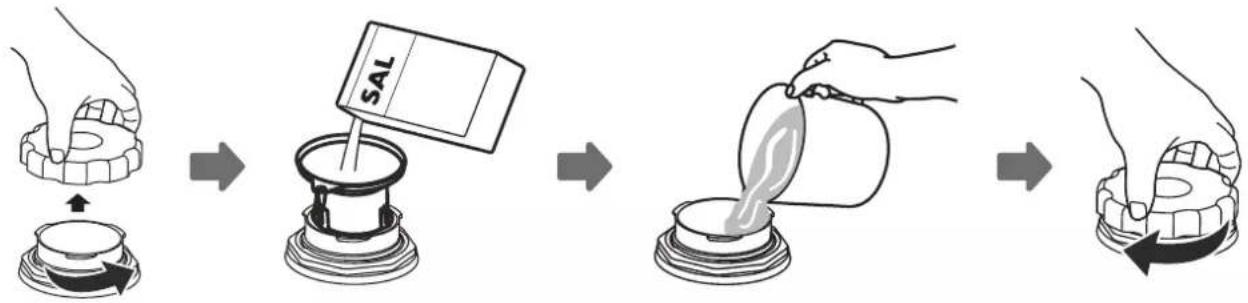

Siga los siguientes pasos para añadir la sal del lavavajillas:
- Retire la cesta inferior y desenrosque la tapa del depósito.
2.Coloque el extremo del embudo (incluido) en el agujero y vierta aproximadamente 1,5 kg de sal de lavavajillas.
-
Llene el contenedor de sal hasta su límite máximo con agua. Es normal que salga una pequeña cantidad de agua del contenedor de sal.
-
Después de llenar el recipiente, enrosque la tapa con fuerza.
-
La luz de advertencia de sal se apagará después de llenar el depósito.
-
Inmediatamente después de llenar el contenedor de sal, se debe iniciar un programa de lavado (sugerimos usar un programa corto). De lo contrario, el sistema de filtrado, la bomba otras partes importantes de la máquina pueden resultar dañadas por el agua salada, lo que no estaría cubierto por la garantía.
NOTA
El depósito de sal solo debe rellenarse cuando se encienda la luz de advertencia de sal (→) en el panel de control.
Dependiendo de lo bien que se disuelva la sal, la luz de advertencia de la sal puede seguir encendida aunque el contenedor de sal esté lleno.
Si no hay ninguna luz de advertencia de sal en el panel de control (para algunos modelos), puede estimar cuándo debe llenarse la sal en el descalcificador según los ciclos que haya realizado el lavavajillas.
Si la sal se ha derramado, ejecute un programa de enjuague o rápido para eliminarla.
- Consejos de uso de las cestas

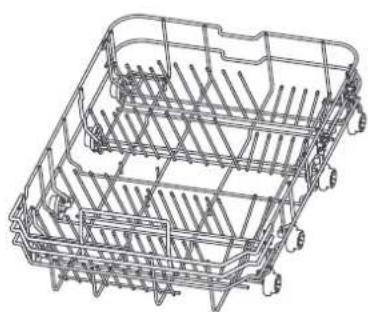

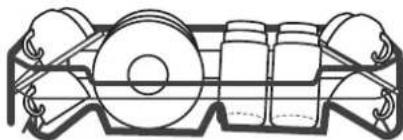

Ajuste de la cesta superior
La altura de la cesta superior se puede ajustar fácilmente para acomodar platos más altos en la cesta superior o inferior.
Para ajustar la altura de la cesta superior, siga estos pasos:
3 Vuelva a colocar la cesta superior en los rodillos superiores o inferiores.
Tipo 2:
Para elevar la cesta superior, levántela por el centro de cada lado hasta que la cesta se enganche en su lugar en la posición superior. No es necesario levantar las pestañas de ajuste.
Para bajar la cesta superior, levante las pestañas de ajuste de los laterales para soltar la cesta y bájela a la posición más baja.
Plegar los estantes para tazas
Para dejar espacio para artículos más altos en la cesta superior, levante la rejilla para tazas hacia arriba y podrá apoyar los vasos altos contra la misma. También puede retirarla cuando no sea necesaria.
Plegar los estantes inferiores

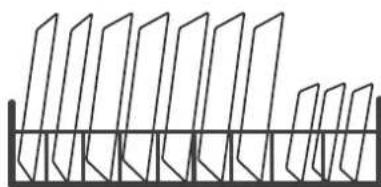

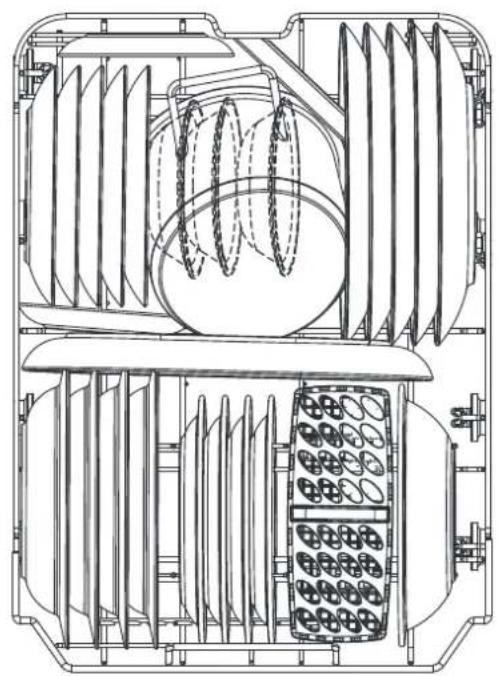

Las púas del cesto inferior se utilizan para sujetar platos y una fuente. Se pueden bajar para dejar más espacio para artículos grandes.
levantadas plegadas
MANTENIMIENTO Y LIMPIEZA
Cuidados externos
La puerta y las juntas
Limpie las juntas de la puerta regularmente con un paño suave y húmedo para eliminar los depósitos de comida. Cuando el lavavajillas se está cargando, los residuos de comida y bebida pueden gotear a los lados de la puerta del lavavajillas. Estas superficies quedan fuera del compartimento de lavado y el agua de los brazos aspersores no las alcanza, por lo que los residuos que haya en ellas deben limpiarse antes de cerrar la puerta.
El panel de control
Si es necesario limpiarlo, hágalo sólo con un paño húmedo y suave.
ADVERTENCIA
Para evitar la filtración de agua en la cerradura de la puerta y en los componentes eléctricos, no utilice ningún tipo de limpiador en aerosol. Nunca utilice limpiadores abrasivos o estropajos en las superficies exteriores porque pueden rayar el acabado. Algunas toallas de papel también pueden rayar o dejar marcas en la superficie.
Cuidados internos
Sistema de filtros
El sistema de filtrado en la base del compartimento de lavado retiene los residuos gruesos del ciclo de lavado, incluidos los objetos extraños como palillos de dientes o fragmentos de vajilla. Estos residuos gruesos pueden hacer que los filtros se obstruyan. Compruebe el estado de los filtros con regularidad, retire con cuidado los objetos extraños y limpie las partes del sistema de filtrado si es necesario con agua. Siga los pasos a continuación para limpiar el filtro.
NOTA:
Las imágenes son sólo para su referencia, el conjunto de filtros de su aparato y los brazos aspersores pueden diferir de la imagen.


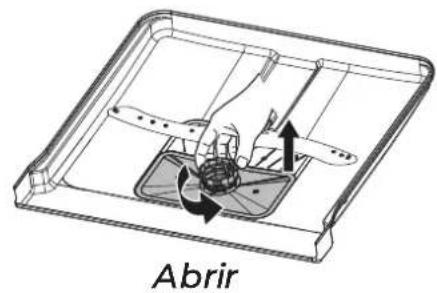

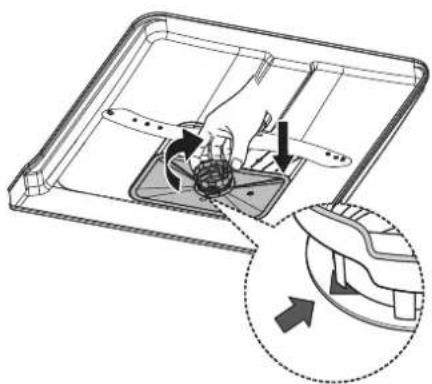

Abrir1 Sostenga el filtro grueso y gírelo en sentido contrario a las agujas del reloj para desbloquear el filtro. Levante el filtro hacia arriba para sacarlo del lavavajillas.
3 Los residuos más grandes se pueden limpiar enjuagando el filtro con agua corriente. Para una limpieza más completa, use un cepillo de limpieza suave.
4 Vuelva a armar los filtros en el orden inverso al del desmontaje, vuelva a colocar el inserto del filtro y gírelo en el sentido de las agujas del reloj hasta la flecha de cierre.
ADVERTENCIA
No apriete demasiado los filtros. Vuelva a poner los filtros siguiendo el orden de forma segura, de lo contrario los residuos gruesos podrían entrar en el sistema y causar una obstrucción.
Nunca utilice el lavavajillas sin los filtros bien colocados. Si los filtros no están bien puestos, esto puede reducir el nivel de rendimiento del aparato y dañar los platos y utensilios.
Brazos aspersores
Es necesario limpiar los brazos aspersores con regularidad, ya que los compuestos químicos del agua dura obstruirán los chorros y los cojinetes de los brazos. Para limpiar los brazos aspersores, siga estas instrucciones:

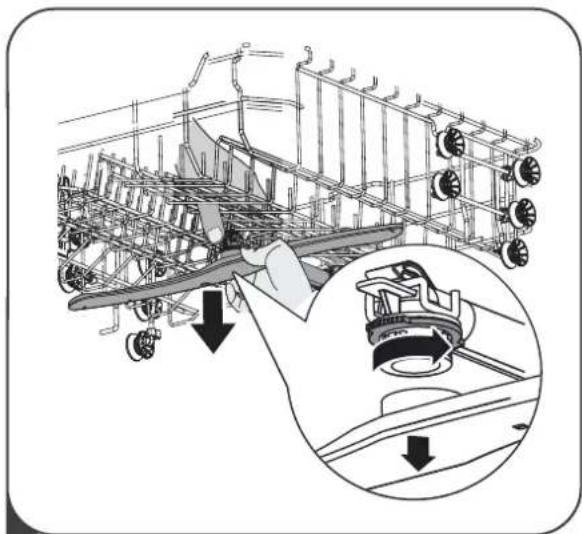

Para quitar el brazo aspersor superior, sostenga la tuerca del centro de la rueda y gire el brazo en el sentido contrario a las agujas del reloj.

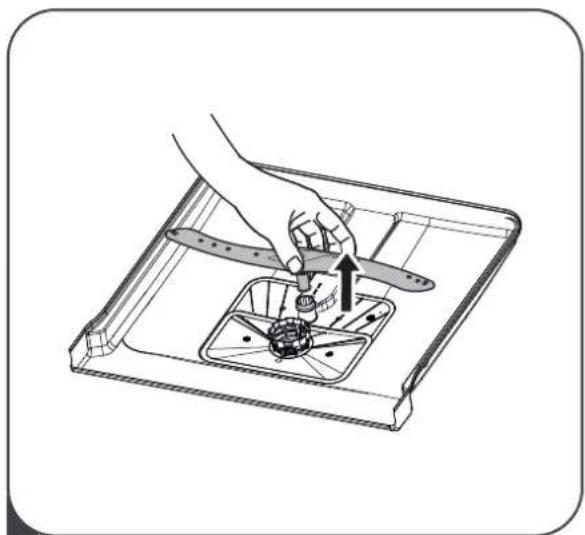

2 Para retirar el brazo aspersor inferior, tire de él hacia arriba.
3 Lave los brazos con agua tibia y jabón y use un cepillo suave para limpiar los inyectores. Vuelva a colocarlos después de enjuagarlos a fondo.
Cuidado del lavavajillas
Protección contra las heladas
Tome medidas de protección contra las heladas en el lavavajillas durante el invierno. Después de cada ciclo de lavado, siga los siguientes pasos:
- Desconecte el lavavajillas de la corriente.
- Cierre el suministro de agua y desconecte la tubería de entrada de agua de la válvula.
- Drene el agua del tubo de entrada y de la válvula de agua. (Utilice un recipiente para recoger el agua).
- Vuelva a conectar el tubo de entrada a la válvula de agua.
- Retire el filtro del fondo del lavavajillas y utilice una esponja para absorber el agua del sumidero.
Después de cada lavado
Después de cada lavado, cierre el suministro de agua del aparato y deje la puerta ligeramente abierta para que la humedad y los olores no queden atrapados en el interior.
Quite el enchufe
Antes de limpiar o realizar el mantenimiento, retire siempre el enchufe de la toma de corriente.
No utilice disolventes ni abrasivos
Para limpiar el exterior y las piezas de goma del lavavajillas, no utilice disolventes ni productos de limpieza abrasivos. Sólo use un paño con agua jabonosa tibia. Para eliminar las manchas de la superficie del interior, utilice un paño humedecido con agua y un poco de vinagre, o un producto de limpieza hecho específicamente para lavavajillas.
Cuando no se utilice durante mucho tiempo
Se recomienda realizar un ciclo de lavado con el lavavajillas vacío y luego quitar el enchufe de la corriente, cerrar el suministro de agua y dejar la puerta del aparato ligeramente abierta. Esto ayudará a que las juntas de la puerta duren más tiempo y evitará que se formen olores dentro del aparato.
Mover el aparato
Si hay que mover el aparato, trate de mantenerlo en posición vertical. Si es absolutamente necesario, se puede tumbar sobre la parte posterior.
Juntas
Uno de los factores que causan la formación de olores en el lavavajillas es la comida que queda atrapada en las juntas. Si lo limpia periódicamente con una esponja húmeda evitará que esto ocurra.
Instrucciones de instalación
ADVERTENCIA
Peligro de descarga eléctrica
Desconecte la corriente antes de instalar el lavavajillas.
Si no lo hace, existe peligro de muerte o de descarga eléctrica.
Atención
La instalación de las tuberías y equipos eléctricos deben realizarla únicamente profesionales cualificados.
- Sobre la conexión de la corriente
ADVERTENCIA
Por seguridad personal:
No utilice alargaderas ni adaptadores de corriente con este aparato.
Bajo ninguna circunstancia corte o quite la conexión a tierra del cable de alimentación.
Requisitos eléctricos
Consulte la placa de características para saber el voltaje nominal y conecte el lavavajillas a una fuente de alimentación apropiada. Utilice el fusible requerido 10A/13A/16A, y el fusible de retardo o disyuntor de circuito recomendado. Asegúrese de que el circuito del lavavajillas no se comparte con ningún otro aparato.
Conexión eléctrica
Asegúrese de que el voltaje y la frecuencia de la corriente empleada corresponden con los de la placa de características. Conecte el enchufe sólo en una toma de corriente que esté correctamente conectada a tierra. Si la toma de corriente a la que debe conectarse el aparato no es adecuada para el enchufe, sustituya la toma de corriente en lugar de utilizar adaptadores o similares, ya que podrían causar sobrecalentamiento y quemaduras.
Asegúrese de que exista una toma de tierra adecuada en su vivienda antes de usar el aparato
Conexión del agua fría
Conecte la manguera de suministro de agua fría a un conector roscado de 3/4" y asegúrese de que quede bien sujeta en su lugar.
Si las tuberías de agua son nuevas o no se han utilizado durante un período de tiempo prolongado, deje correr el agua para garantizar que sea limpia. Esta precaución es necesaria para evitar el riesgo de que la entrada de agua se bloquee y dañe el aparato.
Manguera de suministro de seguridad
Acerca de la manguera de suministro de seguridad
El sistema de seguridad de la manguera de suministro de seguridad consiste en sus paredes dobles, que garantizan el bloqueo del flujo de agua en caso de que se rompa la manguera de suministro y cuando la cámara de aire entre la manguera de suministro y el tubo corrugado exterior esté llena de agua.
ADVERTENCIA
La tubería que se conecta a un rociador de fregadero puede reventar si se instala en la misma línea de agua que el lavavajillas. Si su fregadero tiene uno, se recomienda desconectar la manguera y tapar el agujero.
Cómo conectar la manguera de suministro de seguridad
- Saque por completo las tuberías de suministro de seguridad del compartimento de almacenamiento ubicado en la parte trasera del lavavajillas.
- Ajuste los tornillos de la tubería de suministro de seguridad al grifo con rosca de 3/4".
- Abra completamente el agua antes de poner en marcha el lavavajillas.
Cómo desconectar la manguera de suministro de seguridad
- Cierre el agua.
- Desenrosque la manguera de suministro de seguridad del grifo.

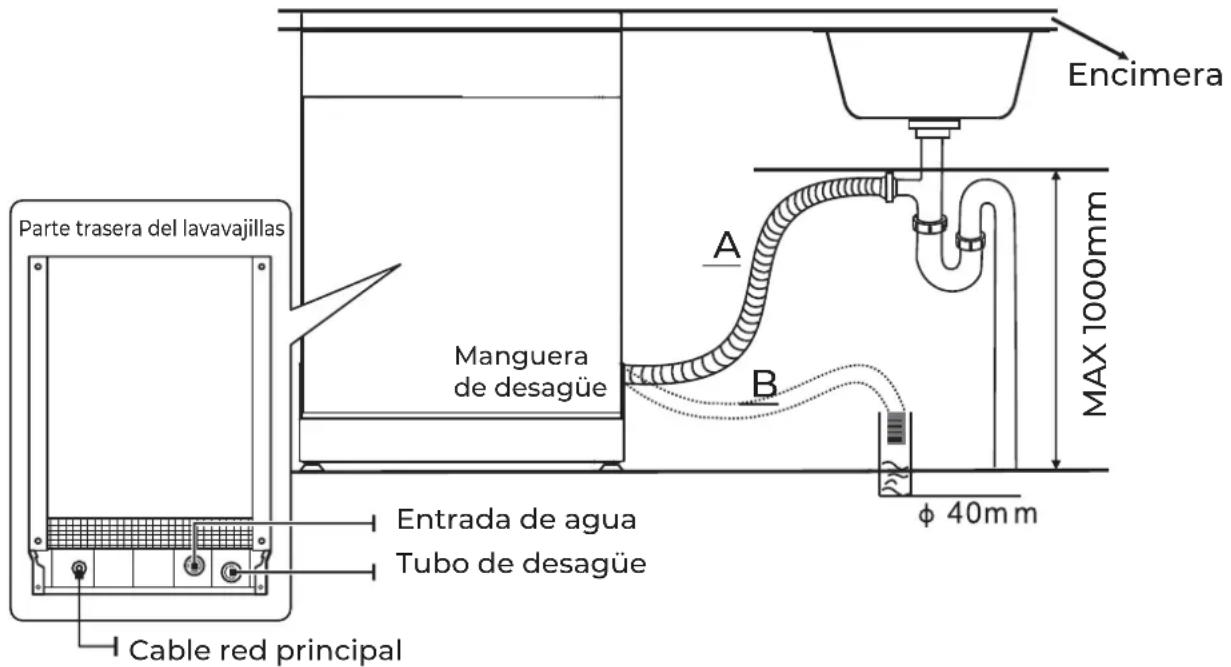

Conexión de las mangueras de drenaje
Conecte la manguera de drenaje en un tubo de desagüe con un diámetro mínimo de 4 cm, o déjela correr en el desagüe directamente, evitando doblarla o retorcerla. La altura del tubo de desagüe debe ser inferior a 1000 mm. El extremo libre de la manguera no debe quedar sumergido en agua para evitar el reflujo de la misma.
Fije la manguera de desagüe en la posición A o en la posición B.
Si el fregadero está a más de 1 metro del suelo, el exceso de agua de las mangueras no se puede drenar directamente al desagüe. Deberá entonces drenar el exceso de agua de las mangueras a un recipiente o contenedor adecuado que se mantenga fuera y más bajo que el desagüe.
Salida de agua
Conecte la manguera de desagüe. La manguera de drenaje debe estar correctamente ajustada para evitar fugas de agua. Asegúrese de que la manguera no queda doblada ni aplastada.
Manguera de extensión
Si necesita una extensión de la manguera de drenaje, asegúrese de usar una manguera de características similares. No debe tener más de 4 metros de largo, de lo contrario el efecto de limpieza del lavavajillas podría reducirse.
Conexión del sifón
La conexión de desechos debe estar a una altura de menos de 100 cm (máximo) del fondo del lavavajillas. La manguera de drenaje de agua debe ser fija.
Ubicación del dispositivo
Coloque el aparato en el lugar deseado. La parte trasera debe apoyarse en la pared que está detrás de él, y los laterales, a lo largo de los armarios o paredes adyacentes. El lavavajillas está equipado con mangueras de suministro de agua y de drenaje que pueden colocarse tanto a la derecha como a la izquierda para facilitar su correcta instalación.

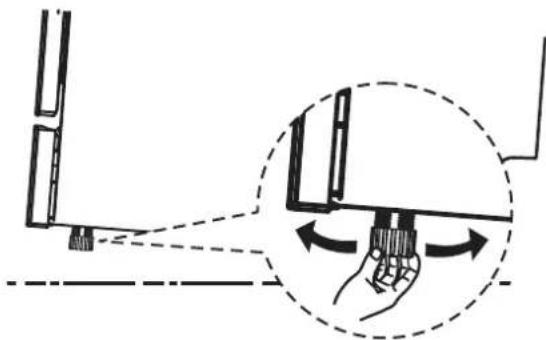

Nivelación del aparato
Una vez que el aparato se posiciona para la nivelación, la altura del lava-vajillas puede modificarse ajustando las patas regulables. En ningún caso debe inclinarse el aparato más de 2°.
Sólo se aplica al lavavajillas de libre instalación.
Libre instalación
Instalación entre los muebles de la cocina
El lavavajillas se ha diseñado con la altura idónea (845 mm) para permitir que la máquina se instale entre los armarios de la misma altura ya instalados en las cocinas modernas. Las patas pueden ajustarse para que se alcance la altura correcta. La parte superior laminada de la máquina no requiere ningún cuidado especial ya que es resistente al calor, a los arañazos y a las manchas.
Instalación bajo encimera
En la mayoría de las cocinas modernas hay una única encimera de mármol o granito bajo la cual se colocan los armarios y los electrodomésticos. En este caso, puede retirar la tapa superior del lavavajillas desatornillando los tornillos situados bajo el borde trasero de la misma (a).
Después de quitar la tapa, debe volver a atornillar los tornillos bajo el borde trasero de la encimera (b).
La altura se reducirá entonces a 815 mm, como está previsto en las normas internacionales (ISO), y el lavavajillas encajará perfectamente bajo la encimera de la cocina.
Instalación incorporada (para modelos integrables)
Paso 1. Seleccionar la mejor ubicación para el lavavajillas
La posición de instalación del lavavajillas debe estar cerca de las mangueras de entrada y salida y del cable de alimentación existentes. Las ilustraciones de las medidas del armario y la posición de instalación del lavavajillas.
- Menos de 5 mm entre la parte superior del lavavajillas y el armario y la puerta exterior alineada con el armario.
NOTA:
Dependiendo de dónde se encuentre su toma de corriente, es posible que tenga que hacer un agujero en el lado opuesto del armario.
Paso 2. Dimensiones e instalación del panel estético
El panel de madera estético puede ser tratado de acuerdo a los dibujos de instalación.
Modelo semi integrado
Separe el fijador A y el fijador B. Coloque el fijador A en el panel de madera estético y el fijador afieltrado B en la puerta exterior del lavavajillas (consulte la figura A). Después de colocar el panel, fije el panel a la puerta exterior mediante tornillos y pernos (consulte la figura B).
A
1. Quite los cuatro tornillos cortos
- Coloque los cuatro tornillos largos
Modelo totalmente integrado
Instale el tirador en el panel estético de madera y coloque el soporte en la ranura de la puerta exterior del lavavajillas (véase la figura A). Después de posicionar el panel, fijelo a la puerta exterior con tornillos y tuercas (Ver figura B).
A
B
1. Quite los cuatro tornillos cortos
- Coloque los cuatro tornillos largos

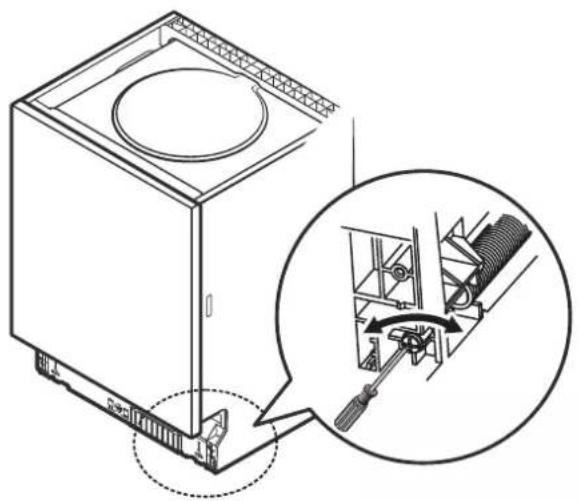

Paso 3. Ajuste de la tensión del cierre de la puerta
-
Los muelles de la puerta se ajustan en fábrica a la tensión adecuada para la puerta exterior. Si se instalan paneles de madera estéticos, tendrá que ajustar la tensión del muelle de la puerta. Gire el tornillo de ajuste para accionar el regulador para tensar o aflojar el cable de acero.
-
La tensión del muelle de la puerta es correcta cuando la puerta permanece horizontal en la posición totalmente abierta, pero se eleva hasta el cierre con un leve movimiento de los dedos.
Paso 4. Instalación del lavavajillas
Consulte los pasos de instalación especificados en los dibujos.
- Fije la banda de condensación bajo la parte superior del armario o encimera. Asegúrese de que la banda de condensación esté a la altura del borde de la superficie de trabajo. (Paso 2)
- Conecte la manguera de entrada al suministro de agua fría.
- Conecte la manguera de desagüe.
- Conecte el cable de alimentación.
- Coloque el lavavajillas en su posición. (Paso 4)
- Nivele el lavavajillas. Las patas posteriores se pueden ajustar desde la parte delantera del lavavajillas girando el tornillo del centro de la base del lavavajillas, usando un destornillador. Para ajustar las patas delanteras, utilice un destornillador plano y gire las patas delanteras hasta que el lavavajillas esté nivelado. (Paso 5 a Paso 6)
- Instale el panel estético en la puerta exterior del lavavajillas. (Paso 7 a Paso 10)
-
Ajuste la tensión de los muelles de la puerta con una llave Allen girando en el sentido de las agujas del reloj para apretar los muelles izquierdo y derecho. Si no se realiza este paso, podría dañar el lavavajillas. (Paso 11)
-
El lavavajillas debe estar fijado de cualquiera de estas dos formas:
- A. Encimera normal: Coloque el perno de instalación en la ranura del panel lateral y fijela a la encimera con los tornillos de madera.
B. Encimera de granito o mármol: Fije los laterales con tornillos.
Paso 5. Nivelar el lavavajillas
El lavavajillas debe estar nivelado para que el alcance y rendimiento del lavado sean óptimos.
- Ponga un medidor de nivel en la puerta y en el riel del estante dentro de la cuba como se muestra en la imagen, para comprobar que el lavavajillas está nivelado.
- Nivele el lavavajillas ajustando las tres patas niveladoras individualmente.
- Cuando nivele el lavavajillas, procure evitar que éste se vuelque.
NOTA:
La altura máxima de ajuste de los pies es de 50 mm
RESOLUCIÓN DE PROBLEMAS
Antes de llamar al servicio técnico
Revisar los cuadros en las páginas siguientes puede evitar que tenga que ponerse en contacto con el servicio técnico.
| Problema Posible causa | Solución | |
| El lavavajillas no inicia | Fusible quemado o cortocircuito | Reemplace el fusible o reinicie el disyuntor. Retire cualquier otro electrodoméstico que comparta el mismo circuito con el lavavajillas. |
| La fuente de alimentación no está encendida | Asegúrese de que el lavavajillas esté encendido y que la puerta esté bien cerrada. Asegúrese de que el cable de alimentación esté enchufado correctamente en la toma de corriente. | |
| La presión del agua es baja | Verifique que el suministro de agua esté conectado correctamente y que la llave de paso esté abierta | |
| La puerta del lavavajillas no está bien cerrada | Asegúrese de cerrar la puerta correctamente y de que quede fija. | |
| El lavavajillas no bombea el agua | Manguera de drenaje retorcida o taponada | Revise la manguera de drenaje |
| Filtro obstruido | Revise el filtro grueso | |
| Desagüe de la cocina atascado | Compruebe el desagüe de la cocina para asegurarse de que esté drenando bien. Si el problema está en el desagüe de la cocina, póngase en contacto con un fontanero. | |
| Hay restos de jabón en el compartimento de lavado | Detergente incorrecto | Use solo detergente especial para lavavajillas para evitar espuma. Si esto ocurre, abra el lavavajillas y deje que la espuma se evapore. Agregue aproximadamente 3.5 litros de agua fría al fondo del lavavajillas. Cierre la puerta del lavavajillas y seleccione cualquier ciclo. Al comienzo, el lavavajillas drenará el agua. Abra la puerta después de que se complete el paso de drenaje y compruebe si la espuma ha desaparecido. Repita si es necesario. |
| Problema Posible causa Solución | ||
| El abrillantador se ha derramado | Limpie los derrames de abrillantador inmediatamente. | |
| Interior manchado | Se puede haber usado detergente con colorante. | Asegúrese de que el detergente no tenga colorante. |
| Película blanca en la superficie interior | Minerales de agua dura | Para limpiar el interior, use una esponja húmeda con detergente para lavavajillas y use guantes de goma. Nunca use ningún otro limpiador que no sea detergente para lavavajillas, de lo contrario, puede causar espuma. |
| Hay manchas de óxido en los cubiertos | Los artículos afectados no son resistentes a la corrosión. | Evite lavar artículos que no sean resistentes a la corrosión en el lavavajillas. |
| No se ha ejecutado un programa después de agregar la sal de lavavajillas. Los restos de sal han entrado en el ciclo de lavado. | Siempre ejecute un programa de lavado sin vajilla después de agregar sal. No seleccione la función Turbo (si la hay). | |
| La tapa está suelta | Compruebe que la tapa del descalcificador esté bien cerrada. | |
| Ruido de golpes en el lavavajillas | El brazo aspersor está golpeando contra un artículo en una cesta | Interrumpa el programa y reorganice los objetos que obstruyen el brazo aspersor. |
| Traqueteo en el lavavajillas | Hay artículos de vajilla sueltos en el lavavajillas. | Interrumpa el programa y reorganice los platos y demás utensilios. |
| Ruido de algo golpeando en las tuberías de agua | La instalación de la vivienda o la sección transversal de la tubería. | Esto no tiene influencia en la función del lavavajillas. En caso de duda, contacte a un fontanero cualificado. |
| Los platos no están limpios | Vajilla mal cargada | Vea las notas en "Carga y descarga de su lavavajillas". |
| Programa inadecuado | Seleccione un programa más intensivo. | |
| Los platos no están limpios | No se dispensó suficiente detergente. | Use más detergente o cambie su detergente. |
| La vajilla bloquea el movimiento de los brazos aspersores. | Reorganice los elementos para que el brazo aspersor pueda girar libremente. | |
| Los filtros no están limpios o bien colocados en la base del compartimento de lavado. Esto puede bloquear los inyectores del brazo aspersor. | Limpie y/o ajuste el filtro correctamente. Limpie los chorros del brazo aspersor. | |
| Cristalería empañada | Combinación de agua blanda y demasiado detergente. | Use menos detergente si tiene agua blanda y seleccione un ciclo más corto para lavar el material de vidrio y limpiarlo. |
| Manchas blancas en platos y vasos. | El agua dura puede causar depósitos de cal. | Agregue más detergente. |
| Marcas negras o grises en los platos | Fricción entre platos y utensilios de aluminio | Use un limpiador abrasivo suave para eliminar esas marcas. |
| Queda deter-gente en el dispensador | Los platos bloquean el dispensador de detergente | Recargue los platos adecuadamente |
| Los platos no están secos | Carga incorrecta | Cargue el lavavajillas como se sugiere en las instrucciones. |
| Los platos se retiraron demasiado pronto | No vacíe su lavavajillas inmediatamente después del lavado. Abra la puerta un poco para que salga el vapor. No saque los platos hasta que la temperatura interior sea segura al tacto. Descargue primero la cesta inferior para evitar que caiga agua de la cesta superior. | |
| Problema | Posible causa | Solución |
| Los platos no están secos | Se ha seleccionado un programa equivocado. | Con un programa corto, la temperatura de lavado es menor, disminuyendo el rendimiento de limpieza. Elija un programa con un largo tiempo de lavado. |
| Uso de cubiertos con un recubrimiento de baja calidad. | El drenaje de agua es más difícil con estos artículos. Cubiertos o platos de este tipo no son adecuados para lavar en el lavavajillas. | |
ADVERTENCIA
Una autorreparación o la reparación por no profesionales puede causar serios riesgos para la seguridad del usuario del electrodoméstico y afectar a la garantía.
Disponibilidad de repuestos
Siete años después de la puesta en el mercado de la última unidad del modelo: Motor, bomba de circulación y drenaje, calentadores y elementos calefactores, incluidos bombas de calor (por separado o agrupadas), tuberías y equipos relacionados, incluidos todas las mangueras, válvulas, filtros y topes de agua, partes estructurales e interiores relacionadas con conjuntos de puertas (por separado o agrupados), placas de circuito impreso, pantallas, presostatos, termostatos y sensores, software y firmware incluido el software de reinicio
Diez años después de la puesta en el mercado de la última unidad del modelo: Bisagras y sellos de puerta, otros sellos, brazos rociadores, filtros de drenaje, rejillas interiores y periféricos de plástico como cestas y tapas.
CARGA DE LAS CESTAS DE ACUERDO CON EN60436:
Cargar el lavavajillas a su máxima capacidad contribuirá al ahorro de energía y agua.

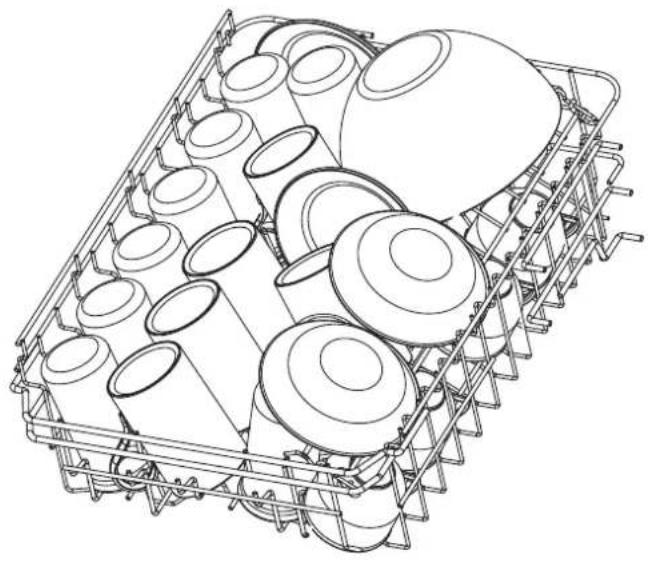

1. Cesta superior:
| Número | Item |
| 1 | Tazas |
| 2 | Platos pequeños |
| 3 | Vasos |
| 4 | Tazas medianas |
| 5 | Bol de postre |
| 6 | Bol de cristal |
2. Cesta inferior:
| Número | Item |
| 7 | Platos de postre |
| 8 | Platos |
| 9 | Plato hondo |
| 10 | Platos de postre de melamina |
| 11 | Boles de melamina |
| 12 | Plato oval |
| 13 | Olla pequeña |
| 14 | Cesto de cubiertos |

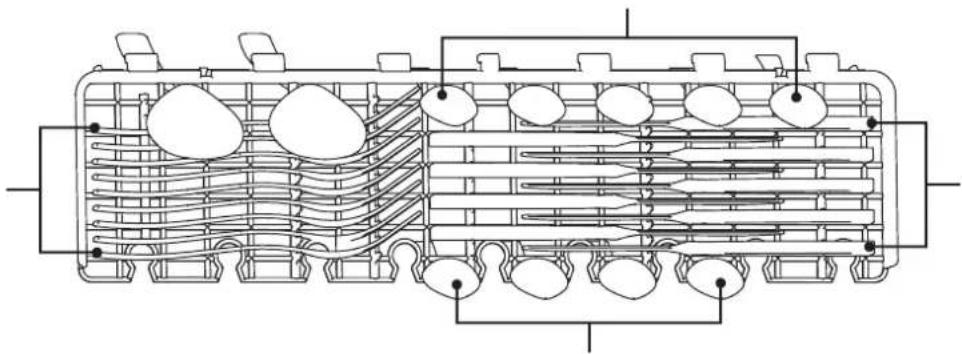

3. Bandeja de cubiertos
Coloque en este soporte los utensilios más ligeros. El peso máximo debe ser inferior a 1.5kg.

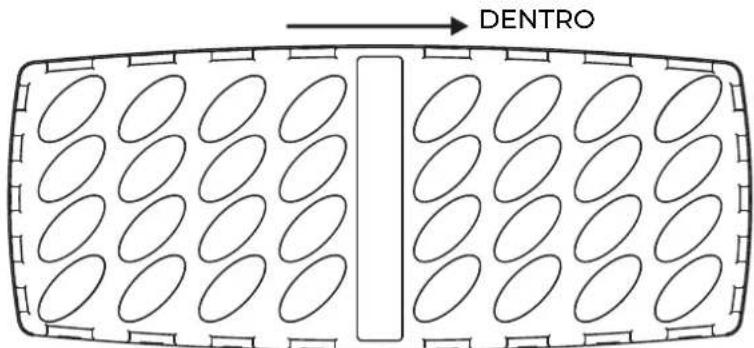

4. Cesto de cubiertos
Capacidad: 9 servicios
Posición de la cesta superior: posición inferior
Programa: ECO
Ajuste de abrillantador: Máx
Configuración del descalcificador: H3
| Número | Item |
| 1 | Cuchara sopera |
| 2 | Tenedor |
| 3 | Cuchillos |
| 4 | Cucharita |
| 5 | Cuchara de postre |
| 6 | Cuchara de servir |
| 7 | Tenedor de servir |
| 8 | Cuchara de salsa |
Contenido
PARTE II: Versión especial
34 USO DEL LAVAVAJILLAS
34 Panel de control
36 Descalcificador de agua
37 Preparación y carga de platos
40 Funciones de abrillantador y detergente

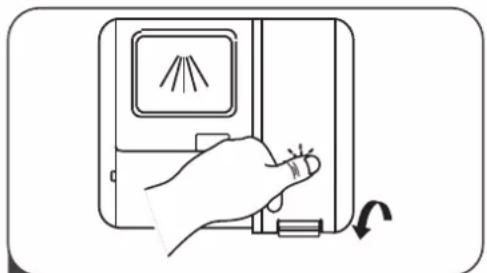

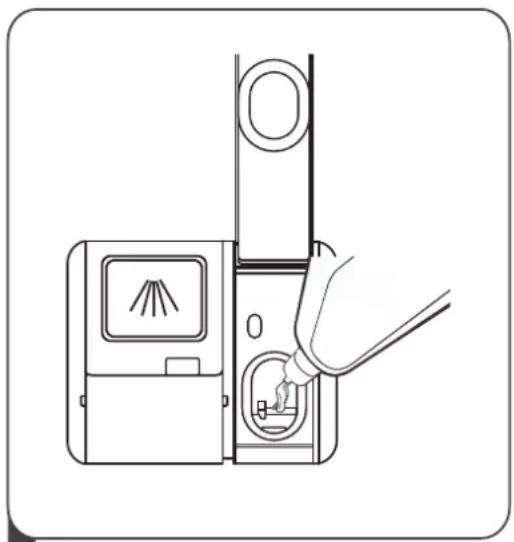

41 Llenar el depósito del abrillantador
42 Llenar el dispensador de detergente
PROGRAMANDO EL LAVAVAJILLAS
43 Tabla de ciclos de lavado
44 Inicio de un ciclo de lavado
44 Cambio del programa en medio de un ciclo
45 Pausar y recargar
46 CÓDIGOS DE ERROR
47 INFORMACIÓN TÉCNICA
49 GARANTÍA COMERCIAL
NOTA:
- Lea atentamente este manual antes de usar el aparato y guárdelo para futura referencia.
- Revisar la sección de Sugerencias para la resolución de problemas le ayudará a resolver los problemas más comunes usted mismo.
- Si no puede resolver los problemas usted mismo, solicite ayuda de un técnico profesional.
- El fabricante, siguiendo una política de constante desarrollo y actualización del producto, puede realizar modificaciones sin previo aviso.
- Si su manual está desactualizado o si lo pierde, puede consultar la versión más actualizada en el apartado de Documentación Técnica de nuestra web.
GUÍA RÁPIDA PARA EL USUARIO
Lea el contenido correspondiente en el manual de instrucciones para conocer el método de operación detallado.
(Consulte la sección 5 "INSTRUCCIONES DE
INSTALACIÓN" de la PARTE I: Versión Genérica.)
2 Eliminar los residuos más grandes en cubiertos y vajilla.
5 Seleccionar un programa y poner en marcha.
USO DE SU LAVAVAJILLAS
Panel de control
| 1 | Encendido | Presione este botón para encender su lavavajillas, la pantalla se ilumina. |
| 2 | Programa | Presione este botón para seleccionar el programa de lavado apropiado, el indicador correspondiente se encenderá. |
| 3 | Inicio diferido | Pulse el botón + para aumentar o - para disminuir el tiempo de retraso del inicio hasta un máximo de 24h. |
| 4 | Media carga | Cuando tenga la mitad de servicios o menos para lavar, se puede elegir esta función para ahorrar energía y agua. (Sólo se puede usar con Intensivo, Cristal, ECO y 90 min.) |
| 5 | Apertura automática de la puerta | La puerta del lavavajillas se abre automáticamente al final del programa, lo que mejora los resultados de secado. Al seleccionar esta función se iluminará el indicador correspondiente. |
Pantalla
| 6 Indicador de programa |  AutoLavado con detección automática del nivel de suciedad de la vajilla (leve, normal o muy sucio), con o sin restos de alimentos secos. IntensivoPara objetos muy sucios, como ollas y sartenes con restos de comida seca.ECOEste es el programa estándar adecuado para las cargas normalmente sucias, tales como ollas, platos, vasos y cacerolas ligeramente sucias. CristalPara vajilla y cristalerías poco sucias. 90 minutosPara cargas con un nivel de suciedad normal que necesitan un lavado rápido. RápidoUn lavado más corto para cargas ligeramente sucias que no necesitan secarse. |
| 7 Indicador de advertencia |  AbrillantadorSi el indicador ※ está encendido, significa que el lavavajillas tiene bajo el nivel del abrillantador y debe rellenarse.[5KSG] SalSi el indicador ➔ está encendido, significa que el lavavajillas tiene poca sal y debe rellenarse. |
| 8 Pantalla | Para mostrar el tiempo restante de programa, el tiempo de retraso, el código de error, etc. |
Descalcificador de agua
El descalcificador de agua debe ajustarse manualmente, usando el dial de dureza del agua. El descalcificador está diseñado para eliminar los minerales y las sales del agua, que tendrían un efecto perjudicial o adverso en el funcionamiento del aparato. Cuantos más minerales contenga, más dura será el agua. El descalcificador debe ajustarse de acuerdo a la dureza del agua en su área, sobre la que su autoridad de suministro de agua local puede informarle.
Ajustar el consumo de sal
El lavavajillas está diseñado para permitir el ajuste de la cantidad de sal que se consume en función de la dureza del agua utilizada. Esto tiene por objeto optimizar y personalizar el nivel de consumo de sal.
Siga estos pasos para ajustar el consumo de sal:
- Abra la puerta y encienda el aparato.
-
Pulse el botón de Programa durante más de 5 segundos para acceder a los ajustes del descalcificador de agua, dentro de los 60 segundos siguientes a la puesta en marcha del aparato.
-
Pulse el botón Programa para seleccionar el ajuste apropiado de acuerdo con la dureza de su suministro de agua. Los ajustes cambiarán según la siguiente secuencia: H1>H2>H3>H4>H5>H6.
-
Para completar la configuración y salir del modo de ajuste pulse el botón de encendido.
| DUREZA DEL AGUA | Nivel de descalcifica-dor de agua | Regeneración cada X programas | Consumo de sal gramo/ciclo | |||
| Alemán °dH | Francés °fH | Británico °Clarke | Mmol/l | |||
| 0 - 5 | 0 - 9 | 0 - 6 | 0 - 0.94 | H1 | Sin regeneración | 0 |
| 6 - 11 | 10 - 20 | 7 - 14 | 1.0 - 2.0 | H2 | 10 | 9 |
| 12 - 17 | 21 - 30 | 15 - 21 | 2.1 - 3.0 | H3 | 5 | 12 |
| 18 - 22 | 31 - 40 | 22 - 28 | 3.1 - 4.0 | H4 | 3 | 20 |
| 23 - 34 | 41 - 60 | 29 - 42 | 4.1 - 6.0 | H5 | 2 | 30 |
| 35 - 55 | 61 - 98 | 43 - 69 | 6.1 - 9.8 | H6 | 1 | 60 |
- °dH = 1,25 °Clarke = 1,78°fH = 0,178 mmol/l
Ajuste de fábrica: H3
1) Cada ciclo con función de regeneración consume 2,0 litros de agua adicionales. El consumo de energía aumenta en 0,02kWh y el programa se prolongará en 4 minutos.
NOTA:
Si su modelo no tiene ningún descalcificador de agua, puede omitir esta sección.
Descalcificador de agua
La dureza del agua varía de un lugar a otro. Si se utiliza agua dura en el lavavajillas, se formarán depósitos en los platos y utensilios. El aparato está equipado con un descalcificador especial que utiliza un recipiente de sal diseñado específicamente para eliminar la cal y los minerales del agua.
• Preparación y carga de platos
Considere comprar utensilios que estén identificados como aptos para lavavajillas. Para artículos concretos, seleccione un programa con la temperatura más baja posible. Para evitar daños, no saque los vasos y cubiertos del lavavajillas inmediatamente después de que el programa haya terminado.
Los siguientes cubiertos/platos:
No son adecuados:
- Cubiertos con mangos de madera, porcelana o nácar
- Artículos de plástico no resistentes al calor
- Cubiertos más viejos con partes encoladas que no son resistentes a la temperatura.
- Utensilios con etiquetas adhesivas que pueden bloquear el filtro
- Artículos de peltre, cobre o cristal frágil.
- Artículos de acero no inoxidable.
- Platos de madera
- Artículos hechos de fibras sintéticas.
Son de idoneidad limitada:
- Algunos tipos de vidrios pueden volverse opacos después de muchos lavados.
- Las piezas de plata y aluminio tienen tendencia a decolorarse durante el lavado.
- Los patrones de esmalte pueden desvanecerse si se lavan a máquina con frecuencia.
Recomendaciones para cargar el lavavajillas
Retire los restos grandes de comida sobrante con el cubierto o con una servilleta de papel y ablande los restos de alimentos quemados en sartenes. No es necesario enjuagar los platos con agua. Para obtener el mejor rendimiento del lavavajillas, siga estas pautas de carga. (Las características y el aspecto de las cestas y cestas para cubiertos pueden variar según modelo). Coloque los objetos en el lavavajillas de la siguiente manera:
- Los artículos como tazas, vasos, ollas/sartenes, etc. orientados hacia abajo.
- Los artículos curvos o los que tienen huecos deben cargarse de manera inclinada, para que el agua pueda escurrirse.
- Todos los utensilios deben estar apilados de forma segura para que no se vuelquen.
- Todos los utensilios deben colocarse de manera que los brazos aspersores puedan girar libremente durante el lavado.
- Cargue artículos huecos, como tazas, vasos, sartenes, etc. con la abertura hacia abajo para que el agua no pueda acumularse dentro del recipiente o en las bases profundas.
- Los platos y artículos de cubertería no deben estar uno dentro del otro, ni taparse unos con otros. Para evitar daños, los vasos no deben tocarse.
- La cesta superior está diseñada para contener vajillas más delicadas y ligeras, como vasos, tazas de café y té.
- Es peligroso colocar cuchillos de hoja larga en posición vertical.
- Los artículos largos y/o afilados de los cubiertos, como los cuchillos para trinchar, deben colocarse horizontalmente en la cesta superior.
- No sobrecargue el lavavajillas. Esto es importante para obtener buenos resultados y un consumo razonable de energía.
NOTA:
Los artículos muy pequeños no deben lavarse en el lavavajillas ya que podrían caerse fácilmente de la cesta.
Retirada de la vajilla
Para evitar que el agua gotee de la cesta superior a la cesta inferior, le recomendamos que primero vacíe la cesta inferior y luego la cesta superior.
ADVERTENCIA
¡Los artículos estarán calientes! Para evitar daños, no saque los vasos y cubiertos del lavavajillas hasta unos 15 minutos después de que el programa haya finalizado.
Carga de la cesta superior
La cesta superior está diseñada para aguantar la vajilla más delicada y ligera como vasos, tazas de café y té y platillos, así como platos, tazones pequeños y sartenes poco profundas (siempre que no estén muy sucias). Coloque los platos y utensilios de cocina de forma que el brazo aspersor no pueda moverlos.
Carga de la cesta inferior
Le sugerimos que coloque en la cesta inferior los artículos grandes y los más difíciles de limpiar: ollas, sartenes, tapas, platos y fuentes para servir, como se muestra en la siguiente figura. Es preferable colocar platos de servir y tapas en los extremos de las rejillas para evitar bloquear la rotación del brazo aspersor superior. El diámetro máximo aconsejado para platos frente al dispensador de detergente es de 19 cm, para que no impidan su apertura.
Carga de la cesta de cubiertos
Los cubiertos deben colocarse en el cesto de los cubiertos, separados unos de otros y en las posiciones apropiadas. Asegúrese de que los utensilios no quedan pegados unos con otros, ya que esto puede empeorar los resultados de lavado.
ADVERTENCIA
No permita que ningún artículo se cuele a través del fondo. ¡Cargue siempre los utensilios afilados con la punta afilada hacia abajo!
Para obtener el mejor efecto de lavado, consulte las opciones de carga estándar en la última sección de la PARTE I: Versión genérica
- Función del abrillantador y detergente
El abrillantador se libera durante el enjuague final para evitar que el agua forme gotas en sus platos, lo que puede dejar manchas o rayas. También mejora el secado al permitir que el agua salga de los platos. Su lavavajillas está diseñado para usar un agente de abrillantado líquido.
ADVERTENCIA
Utilice únicamente un abrillantador específico para lavavajillas. Nunca llene el dispensador de abrillantador con ninguna otra sustancia (por ejemplo, limpiador para lavavajillas, detergente líquido). Esto dañaría el aparato.
Cuándo rellenar el abrillantador
La frecuencia con la que debe rellenarse el abrillantador depende de con qué regularidad se use el lavavajillas y del ajuste de abrillantador que haya configurado.
- El indicador de nivel de abrillantador se iluminará si es necesario añadir más líquido abrillantador.
- Asegúrese de no llenar el depósito de abrillantador en exceso.
Función del detergente
Los ingredientes químicos que componen el detergente son necesarios para eliminar y vaciar toda la suciedad del lavavajillas. La mayoría de los detergentes del mercado son adecuados para este propósito.
ADVERTENCIA
Uso correcto del detergente
Utilice únicamente detergentes hechos específicamente para lavavajillas. Guarde su detergente en un lugar fresco y seco.
No ponga detergente en polvo en el dispensador hasta que esté listo para un ciclo de lavado.
¡El detergente para lavavajillas es corrosivo! Manténgalo fuera del alcance de los niños.
Llenar el depósito de abrillantador
1 Quite la tapa del depósito de enjuague levantando la palanca.
2 Vierta el abrillantador en el dosificador, con cuidado de no llenarlo en exceso.
3 Por último, cierre la tapa.
Ajuste del depósito de abrillantador
Para lograr un mejor rendimiento de secado con abrillantador limitado, el lavavajillas está diseñado para que el usuario pueda ajustar el consumo. Siga los pasos siguientes.
- Abra la puerta y encienda el aparato.
- Dentro de los 60 segundos posteriores al paso 1, pulse el botón Programa durante más de 5 segundos, y luego pulse el botón de Inicio diferido para acceder al modo de configuración. La luz indicadora del abrillantador parpadeará con una frecuencia de 1 Hz.
-
Pulse el botón Programa para seleccionar el ajuste adecuado según sus hábitos de uso. Los ajustes cambiarán según la siguiente secuencia: D1-> D2-> D3-> D4-> D5-> D1. Cuanto mayor sea el número, más abrillantador utilizará el lavavajillas.
-
El ajuste se establecerá si en 5 segundos no se realiza ninguna acción, o si presiona el botón de encendido.
Llenar el dispensador de detergente
- Abra la tapa deslizando el pestillo de liberación.
- Abra la tapa presionando el pestillo de liberación.
2 Ponga detergente en la cavidad grande (A) para el ciclo de lavado principal. Para un mejor resultado de limpieza, especialmente si tiene artículos muy sucios, vierta una pequeña cantidad de detergente en la puerta. El detergente adicional se activará durante la fase de prelavado.
3 Cierre la solapa deslizándola hacia el frente y luego presionándola hacia abajo.
NOTA:
Tenga en cuenta que dependiendo de la suciedad del agua, los ajustes pueden variar. Observe las recomendaciones del fabricante sobre el embalaje del detergente.
Tabla de ciclos de lavado
La siguiente tabla muestra qué programas son mejores según el nivel de suciedad y cuánto detergente se necesita. También muestra información variada sobre los programas.
●: El dispensador de abrillantador debe estar lleno.
| Programa | Ciclo | Detergente Pre/Princip. | Tiempo (min) | Energía (kWh) | Agua (L) | Abrillan-tador |
 | Pre-lavado (45°C)Lavado (55-65°C) | 4/14g(1 o 2 pastillas) | 85-150 | 0.639-1.156 | 10.4-16.6 | ● |
| Aclarado | ||||||
| Aclarado | ||||||
| Aclarado (50-55°C)Secado | ||||||
 | Pre-lavado (50°C)Lavado (65°C) | 4/14 g(1 o 2 pastillas) | 205 | 1.199 | 15.2 | ● |
| Aclarado | ||||||
| Abrillantado (60°C)Secado | ||||||
 (*EN 60436) | Lavado (45°C)AclaradoAclarado (60°C)Secado | 17 g(1 pastilla) | 198 | 0.628 | 9.0 | ● |
| [3Kx6] | Pre-lavado (40°C)Lavado (50°C) | 4/14 g(1 pastilla) | 120 | 0.727 | 12.4 | ● |
| Aclarado | ||||||
| Abrillantado (50°C)Secado | ||||||
 | Lavado (55°C)Aclarado | 18g(1 pastilla) | 90 0.659 9.5 | ● | ||
| Abrillantado (65°C)Secado | ||||||
| [AS5K] | Lavado (40°C) | |||||
| Aclarado (40°C) | - | 30 0.6 10.2 | ○ | |||
| Abrillantado (55°C) | ||||||
| Rápido |
NOTA:
ECO (*EN60436): El programa ECO es aplicable para limpiar vajillas con un nivel de suciedad normal. Para este uso, es el programa más eficiente en cuanto a consumo combinado de energía y agua, y se utiliza para evaluar la conformidad del lavavajillas con la legislación de diseño ecológico de la UE.
- Ahorro de Energía
- Enjuagar la vajilla antes de meterla al lavavajillas aumenta el consumo de agua y energía, y no es recomendable.
- Lavar la vajilla en el lavavajillas doméstico suele consumir menos energía y agua en la fase de uso que el lavado a mano si utiliza el lavavajillas de acuerdo con las instrucciones.
- Inicio de un ciclo de lavado
- Saque la cesta inferior y la superior, cargue los platos y vuelva a meter el cajón. Se recomienda cargar primero la cesta inferior y luego la superior.
- Ponga el detergente.
- Conecte el enchufe en la toma de corriente. Consulte la alimentación en la última página de la "Ficha del producto". Asegúrese de que el suministro de agua está conectado a la presión máxima.
- Abra la puerta y pulse el botón de encendido.
- Elija un programa (la luz indicadora se encenderá). Cierre la puerta y el lavavajillas comenzará su ciclo.

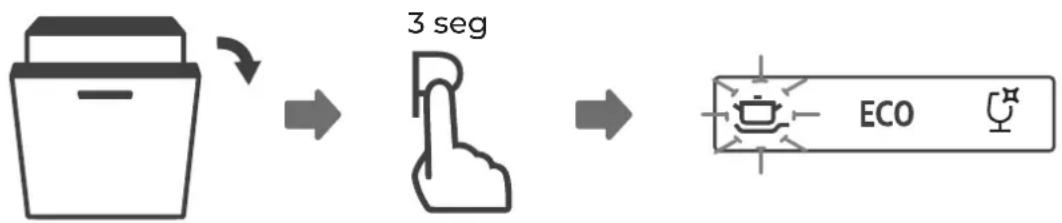

• Cambio de programa a mitad de ciclo
El ciclo de lavado sólo se puede cambiar si ha estado funcionando durante muy poco tiempo, de lo contrario, el detergente puede haberse liberado ya y el lavavajillas puede haber agotado el agua de lavado. Si este es el caso, el lavavajillas debe volver a ajustarse y debe rellenar el dispensador de detergente. Para reiniciar el lavavajillas, siga las siguientes instrucciones:
- Abra la puerta una rendija para detener el lavado, cuando el brazo aspersor se pare puede abrir la puerta por completo.
- Presione cualquier botón Programa durante más de 3 segundos para que el lavavajillas quede en modo espera.
- Presione el botón Programa para seleccionar el programa deseado y cierre de nuevo la puerta.

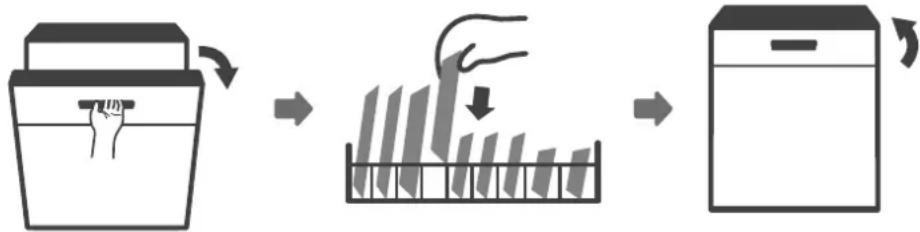

Un plato olvidado puede añadirse en cualquier momento antes de que el dispensador de detergente se abra. Si este es el caso, siga las instrucciones siguientes:
- Abra ligeramente la puerta para detener el lavado.
- Cuando el brazo aspersor se detenga, puede abrir la puerta por completo.
- Añada los platos olvidados.
- Cierre la puerta. Después de 10 segundos, el lavavajillas se pondrá de nuevo en marcha.
Es peligroso abrir la puerta a mitad de ciclo, ya que el vapor caliente puede quemar.
Apertura automática
Tras el lavado, la puerta se abrirá automáticamente para conseguir un mejor secado.
NOTA:
La puerta del lavavajillas no debe obstruirse cuando esté configurada para abrirse automáticamente, ya que puede impedir que esta función se ponga en marcha correctamente.
Si hay un fallo de funcionamiento, el lavavajillas mostrará códigos de error para identificarlo:
| Códigos | Significado | Posibles causas |
| E1 | Exceso de tiempo de entrada de agua. | La llave de paso no está abierta, la entrada de agua está restringida o la presión del agua es demasiado baja. |
| E3 | No se alcanza la temperatura requerida. | Fallo de la resistencia. |
| E4 | Desbordamiento | Algún elemento del lavavajillas tiene fugas. |
| Ed | Fallo de comunicación entre la PCB principal y la PCB del display. | Circuito abierto o cableado roto. |
ADVERTENCIA
- Si se produce un desbordamiento, cierre el suministro principal de agua antes de llamar al servicio técnico.
- Si hay agua en la base por haberse llenado en exceso o alguna pérdida de agua, ésta debe vaciarse antes de reiniciar el lavavajillas.
- Si se muestra un código de error que no puede resolver, solicite asistencia técnica profesional.
INFORMACIÓN TÉCNICA
| Ancho (W) | 448mm |
| Profundidad (D1) | 550 mm (con la puerta cerrada) |
| Profundidad (D2) | 1150 mm (con la puerta abierta 90°) |
Ficha de producto (EN60436)
Nombre o marca comercial: EAS ELECTRIC SMART TECHNOLOGY
Dirección del proveedor:
Modelo: EMD092BI-V1
Parámetros generales del producto:
| Parámetro Valor | Parámetro Valor | |||
| Capacidad nominal (a) (ps) | 9 | Dimensiones en cm | Alto | 82 |
| Ancho | 45 | |||
| Fondo | 55 | |||
| EEI (a) | 49,8 | Clase de eficiencia energética (a) | D (c) | |
| Índice de rendimiento de limpieza (a) | 1,125 | Índice de rendimiento de secado (a) | 1,065 | |
| Consumo de energía en kWh [por ciclo], basado en el programa eco usando llenado de agua fría. El consumo de energía real dependerá de cómo se utilice el aparato. | 0,628 | Consumo de agua en litros [por ciclo], basado en el programa eco. El consumo real de agua dependerá de cómo se utilice el aparato y de la dureza del agua. | 9L | |
| Duración programa (a) (h:min) | 3:18 | Tipo | INTEGRABLE | |
| Emisiones de ruido acústico aéreo (a) (dB(A) re 1 pW) | 49 | Clase de emisión de ruido acústico aéreo (a) | C (c) | |
| Modo apagado (W) | 0.49 | Modo de espera (W) | N/A | |
| Inicio diferido (W) (si corresponde) | 1,00 | Espera en red (W) (si corresponde) | N/A | |
Información adicional:
Enlace web al sitio web del proveedor, donde se encuentra la información del punto 6 del anexo II del Reglamento (UE) 2019/2022 de la Comisión (I) (b): www.easelectric.es
(a) para el programa eco.
(b) los cambios en estos elementos no se considerarán relevantes a los efectos del párrafo 4 del Artículo 4 del Reglamento (UE) 2017/1369.
(c) si la base de datos de productos genera automáticamente el contenido definitivo de esta celda, el proveedor no deberá introducir estos datos.
(1) Reglamento (UE) 2019/2022 de la Comisión, de 1 de octubre de 2019, por el que se establecen requisitos de diseño ecológico para lavavajillas domésticos de conformidad con la Directiva 2009/125 /CE del Parlamento Europeo y del Consejo que modifica el Reglamento (CE) n.o 1275/2008 de la Comisión y por el que se deroga el Reglamento (UE) n° 1016/2010 de la Comisión (véase la página 267 del presente Diario Oficial).
GUIA RÁPIDO DO UTILIZADOR
3 Finalmente, fechar a tampa.
