MANUAL DE USUARIO NK30B3500US SAMSUNG

Guía de Instrucciones para Instalación

NK30B3500US/AA

Table of Contents

Instrucciones Importantes de Seguridad 32

Requisitos de Instalación 34

Requisitos Eléctricos 34

Requisitos de Ventilación 34

Métodos de Ventilación 35

Instalación en condiciones climáticas frías 35

Aire Limpio 35

Herramientas y Piezas 36

Dimensiones del Producto 36

Instrucciones de Instalación 37

Métodos de Ventilación 37

Instalación de la campana 37

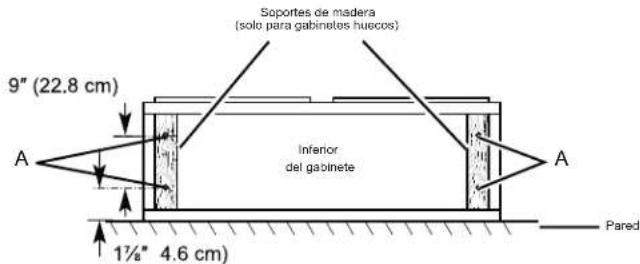

Prepare la Ubicación 38

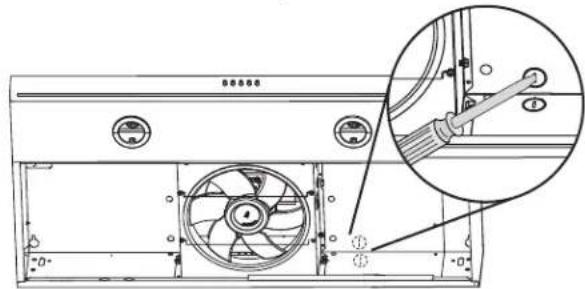

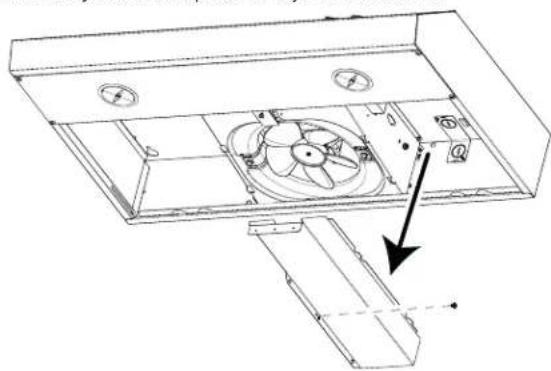

Complete la Preparación 38

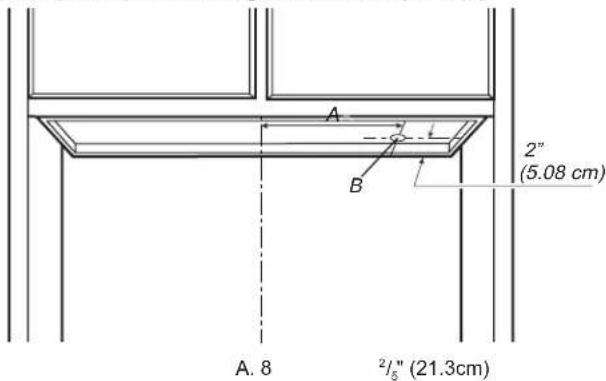

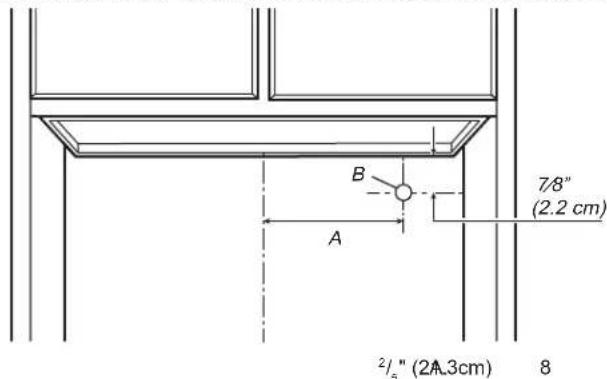

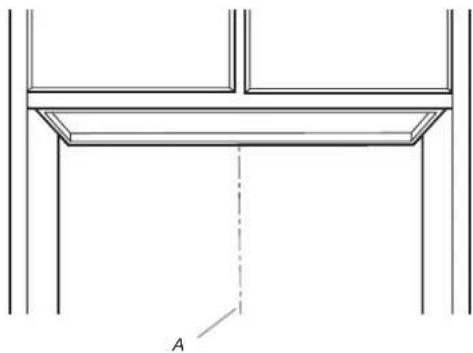

Determine la Ubicación del Orificio de Cableado 39

Perforaciones Conexión Eléctrica 40

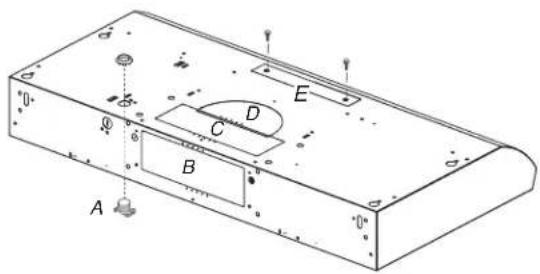

Prepare los Respiraderos de la Campana 40

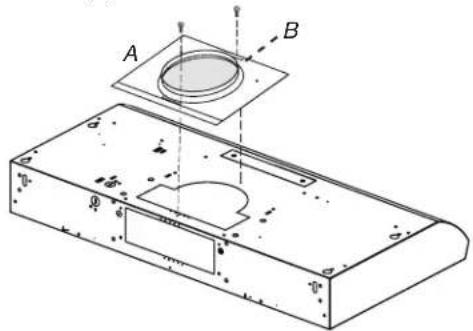

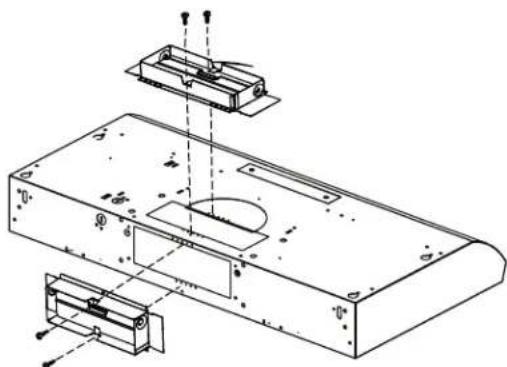

Conecte la Transición 40

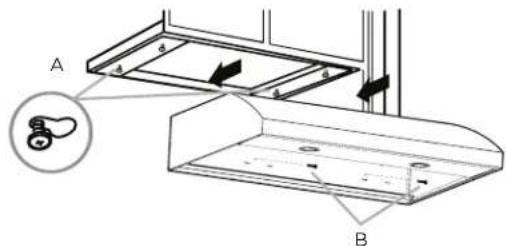

Montaje de la Campana 41

Conecte el Sistema de Ventilación 41

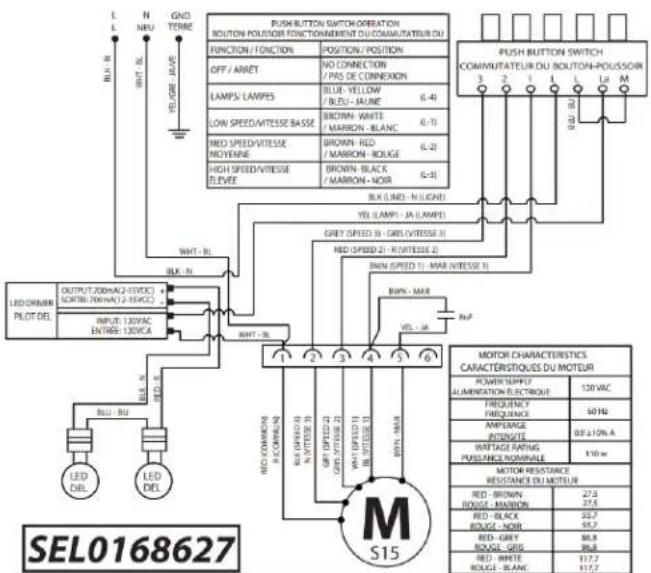

Conexión Eléctrica 41

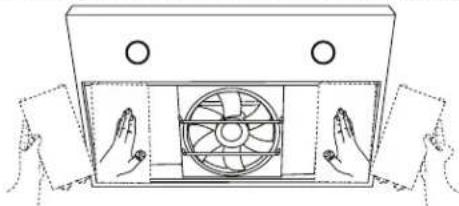

Complete la Instalación 41

Uso y Mantenimiento de la Campana 42

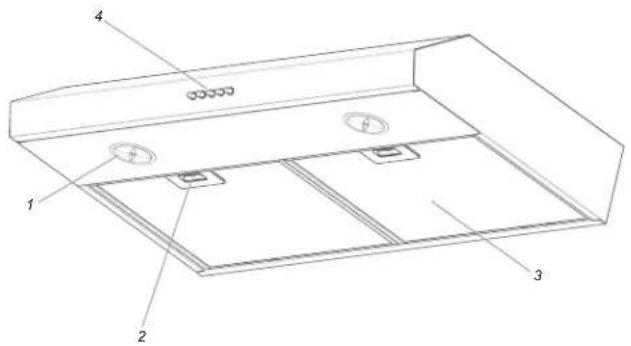

Descripción de la Campana 42

Controles de la Campana 42

Limpieza 42

Filtro metálico para grasa 42

Reemplazo de las Lámparas LED 42

Campana extractora, cumplimiento con ADA 43

garantía (USA) 44

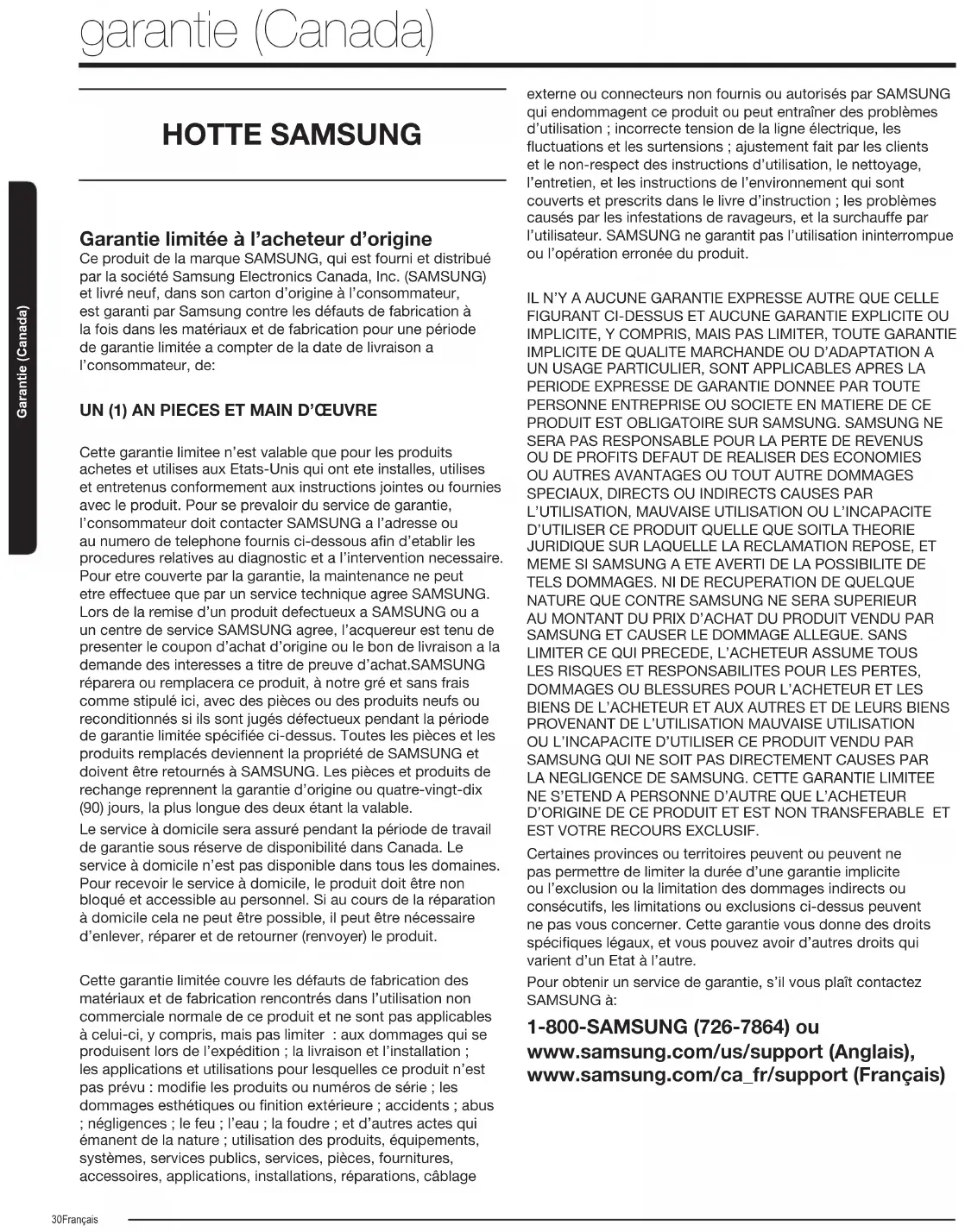

garantía (Canadá) 45

Instrucciones Importantes de Seguridad

APROBADO PARA APARATOS DE USO DOMÉSTICO SÓLO PARA USO DOMÉSTICO LEA Y GUARDE ESTAS INSTRUCCIONES

ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR COMPLETO. LA INSTALACIÓN DEBE CUMPLIR CON TODA LA NORMATIVA LOCAL.

IMPORTANTE: Guarde estas instrucciones para su uso por parte del inspector de electricidad local.

INSTALADOR: Entregue al propietario estas instrucciones con la unidad.

PROPIETARIO: Conserve estas instrucciones para futuras consultas.

Símbolos utilizados en este manual

ADVERTENCIA

Riesgos o prácticas inseguras que pueden resultar en serios daños personales o la muerte.

PRECAUCIÓN

Riesgos o prácticas inseguras que pueden resultar en choques eléctricos, daños personales o daño a la propiedad.

NOTA

Tips e instrucciones útiles.

Estos iconos de advertencia y símbolos están aquí para prevenir de daños a usted y los suyos. Favor de seguir las instrucciones al pie de la letra. Después de leer esta sección, guarde este documento en un lugar seguro para futuras referencias.

ADVERTENCIA

Desconecte el aparato de la corriente y bloquee el panel antes de llevar a cabo la conexión de este aparato.

Requisito: Circuito Auxiliar de R120 VAC, 60 Hz. 15 ó 20 A

Proposición 65 del estado de California (sólo US)

ADVERTENCIA

Este producto contiene químicos conocidos en el estado de California que causan cáncer y defectos de nacimiento u otros daños reproductivos.

1. Aviso FCC

PRECAUCIÓN

Cualquier cambio o modificaciones no aprobadas expresamente por la parte responsable por el cumplimiento puede anular la autoridad del usuario de operar el equipo.

Este dispositivo cumple con la Parte 15 de las reglas FCC. La operación del dispositivo está sujeta a las siguientes 2 condiciones:

1. Este dispositivo no debe de causar interferencia dañina, y
2. Este dispositivo debe aceptar ninguna interferencia que pueda causar un funcionamiento no deseado.

Para productos vendidos en los mercados Estadounidense y Canadiense, sólo los canales 1\~11 están disponibles. Usted no puede seleccionar otros canales.

Declaración de la FCC:

Este equipo ha sido comprobado y se determinó que cumple con los límites de dispositivo digital Clase B, de acuerdo con la Parte 15 de las Reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radio frecuencia y, si no se instala y utiliza siguiendo las instrucciones, puede causar interferencias perjudiciales a las comunicaciones de radio. Sin embargo, no se puede garantizar que la interferencia no ocurrirá en una instalación en particular. En el caso de que el equipo causara interferencias perjudiciales con la recepción de radio o TV, que se pueden detectar encendiendo o apagando el equipo en cuestión, se sugiere que el usuario tome una o más de las siguientes medidas para corregir las interferencias:

• Cambiar la orientación o ubicación de la antena de recepción
• Aumentar la separación entre el equipo y el receptor
• Conectar el equipo a una toma de corriente que se encuentre en un circuito distinto al que está conectado el receptor
• Consultar a un vendedor o técnico experimentado de radio/TV para obtener ayuda.

Declaración de Exposición a la radiación de la FCC:

Este equipo cumple con los límites para exposición a la radiación establecidos por la FCC para ambientes no controlados. Para instalarlo y manejarlo el usuario debe encontrarse a una distancia mínima de 20 centímetros del aparato emisor de la radiación. Este dispositivo y su antena no deben de estar colocados o ser operados en conjunto con ninguna otra antena o transmisor.

2. Declaración de la IC

El término "IC" antes el número de radio certificación, sólo significa que son conocidas las especificaciones técnicas de la industria de Canadá. La operación del dispositivo está sujeta a las siguientes 2 condiciones:

1. Este dispositivo no debe de causar interferencia, y
2. Este dispositivo debe aceptar ninguna interferencia que pueda causar un funcionamiento no deseado.

Este aparato digital de clase B cumple con el ICES-003 canadiense.

Para productos vendidos en los mercados Estadounidense y Canadiense, sólo los canales 1\~11 están disponibles. Usted no puede seleccionar otros canales.

Declaración de exposición a la radiación de la IC:

Este equipo cumple con los límites para exposición a la radiación establecidos por la IC RSS-102 para ambientes no controlados. Para instalarlo y manejarlo el usuario debe encontrarse a una distancia mínima de 20 centímetros del aparato emisor de la radiación. Este dispositivo y su antena no deben de estar colocados o ser operados en conjunto con ninguna otra antena o transmisor.

Instrucciones Importantes de Seguridad

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS, CHOQUE ELÉCTRICO O LESIONES A PERSONAS, OBSERVE LO SIGUIENTE:

■ Use esta unidad sólo de la manera para la que fue diseñada por el fabricante. Si tiene preguntas, póngase en contacto con el fabricante.
■ Antes de dar servicio o limpiar la unidad, apague el suministro de energía en el panel de servicio y bloquee los medios de desconexión del servicio para evitar que se encienda accidentalmente el suministro de energía. Cuando el medio de desconexión del servicio no se pueda bloquear, sujete de manera segura un dispositivo de advertencia prominente, como podría ser una etiqueta, al panel de servicio.
■ La instalación y el cableado se debe llevar a cabo por una persona(s) calificada(s), de acuerdo con los códigos y estándares aplicables, incluida la construcción ignífuga.
Es necesaria una ventilación suficiente para la correcta combustión y expulsión de gases por la salida de humos (chimenea) del equipo de combustión de carburante para evitar el contratiro. Siga las directrices de fabricantes de equipos de calefacción y los estándares de seguridad como los publicados por la National Fire Protection Association (NFPA), American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) y las normativas locales.
■ Al efectuar orificios en una pared o techo, no dañe el cableado eléctrico y otras instalaciones ocultas.
■ Los conductos deben tener ventilación con salida al exterior.

PRECAUCIÓN

Para usarse sólo en ventilación común. No lo use para ventilar materiales y vapores peligrosos o explosivos.

PRECAUCIÓN

Para reducir el riesgo de incendio y para ventilar el aire adecuadamente, asegúrese de dirigir el conducto de ventilación hacia el exterior - no ventile el aire de salida a espacios dentro de paredes o techos, áticos, espacios angostos o garajes.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, SÓLO USE CONDUCTOS METÁLICOS.

PRECAUCIÓN

Este aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.

PRECAUCIÓN

Los niños deben ser supervisados para asegurarse de que no juegan con el aparato.

ADVERTENCIA

Cáncer y Daño Reproductivo - www.P65Warnings.ca.gov

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO POR GRASA EN LA SUPERFICIE DE LA ESTUFA:

■ Nunca deje las unidades de superficie sin vigilancia cuando estén en ajustes altos. La cocción puede causar humo o reboses de grasa que pueden prender fuego. Caliente el aceite a fuego lento o medio.
■ Siempre ENCIENDA la campana cuando cocine con calor alto o cuando flamee alimentos (por ejemplo, crepes Suzette, cerezas Jubileo y flameado de carne de res con pimienta).
■ Limpie los ventiladores con frecuencia. No permita que la grasa se acumule en el ventilador o en el filtro.
■ Use un tamaño de sartén adecuado. Siempre use utensilios de cocción que sean los adecuados para el tamaño del elemento de la superficie.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS SI SE PRENDE FUEGO EN LA SUPERFICIE DE LA ESTUFA OCASIONADO POR GRASA, OBSERVE LO SIGUIENTE: ^a

■ EXTINGA LAS LLAMAS con una tapa que encaje bien, una bandeja para galletas o una bandeja metálica y luego apague el quemador. TENGA CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se extinguen de inmediato, EVACUE Y LLAME AL DEPARTMENTO DE BOMBEROS.
■ NUNCA TOME UNA CACEROLA QUE ESTÉ ARDIENDO - podría quemarse.
■ NO UTILICE AGUA, incluyendo paños para vajilla o toallas mojadas - podría ocurrir una explosión de vapor violenta.
■ SÓLO use un extinguidor si:

• Sabe a ciencia cierta que tiene un extinguidor de clase ABC y ya sabe cómo utilizarlo.
• El incendio es pequeño y se encuentra contenido en el lugar en donde se inició.
• Ha llamado al departamento de bomberos.
• Puede apagar el fuego con su espalda mirando hacia una salida.

^a Basado en “Consejos de seguridad para fuegos se cocina” publicado por NFPA.

ADVERTENCIA

Para reducir el riesgo de incendio o descarga eléctrica, no use este ventilador con ningún dispositivo de control de velocidad de estado sólido.

ADVERTENCIA

No deje a los niños cerca de este electrodoméstico. No deje a los niños jugar con este electrodoméstico.

Mantenga todos los materiales de empaque fuera del alcance de los niños. Disponga apropiadamente de los materiales de empaque después de que haya desempacado este electrodoméstico.

Requisitos de Instalación

Requisitos Eléctricos

IMPORTANTE

Observe todos los códigos y reglamentos aplicables.

Es la responsabilidad del propietario:

Contactar un instalador eléctrico calificado.

Si la normativa lo permite y se utiliza un cable de toma a tierra independiente, se recomienda que un electricista calificado determine si la difracción de onda de tierra es la adecuada. Una copia de las normas que se mencionaron anteriormente, se pueden obtener de:

■ Se necesita un circuito eléctrico de 120 voltios, 60 hertzios, CA solamente, de 15 amperios y protegido con fusibles.
■ Si la casa tiene cableado de aluminio, siga el procedimiento a continuación:

1. Conecte una sección de alambre de cobre sólido a los conductores flexibles.
2. Conecte el cableado de aluminio a la sección añadida de alambre de cobre usando conectores especiales y/o herramientas diseñadas y de la lista de UL para unir el cobre al aluminio.

■ Siga el procedimiento recomendado por el fabricante del conector eléctrico. La conexión de cobre/aluminio deberá hacerse en conformidad con los códigos locales y las prácticas de cableado aceptadas por la industria.
■ Los tamaños de los cables y las conexiones deben cumplir de acuerdo con la clasificación del electrodoméstico, como se especifica en la placa de clasificación del modelo/de la serie. La placa del modelo/de la serie está ubicada detrás del filtro, en la pared posterior de la campana para cocina.
El tamaño de los cables debe cumplir con los requisitos del National Electrical Code (Código Nacional Eléctrico), ANSI/ NFPA 70 (última edición) o las normas de CSA C22. 1-94 Canadian Electrical Code (Código Canadiense de Electricidad), Parte 1 y C22.2 N° 0-M91 (última edición), y todos los códigos y ordenanzas locales.

Si se puede acceder a una conexión eléctrica, conecte la campana a una toma de corriente que cumpla con los códigos y reglamentos vigentes y asegúrese de que la toma de corriente esté en una posición en la que se pueda instalar la campana. Si no se puede acceder a una conexión eléctrica en el lugar de instalación (conexión directa a la red eléctrica) o la toma de corriente no está en una posición que permita la instalación, coloque un interruptor bipolar homologado en una posición accesible que proporcione una desconexión total en condiciones de categoría de sobretensión III, de acuerdo con las normas locales de cableado. Cuando el producto esté conectado mediante un enchufe a la toma de corriente, el enchufe debe permanecer visible después de la instalación del producto.

Requisitos de Ventilación

• El sistema de ventilación debe terminar en el exterior.
• No dirija la salida del sistema de ventilación hacia el desván u otra área cerrada.
• No utilice una cubierta de pared de tipo para lavandería de 4" (10.2 cm).
• Utilice únicamente una ventilación de metal redonda de 7"(17,8 cm) o una ventilación de metal rectangular de 3 ^1/4 " x 10"(8,3 x 25,4 cm). Se recomienda ventilación de metal rígido. No se recomienda la ventilación con lámina de plástico o de metal.
• El largo del sistema de ventilación y el número de codos se deben mantener al mínimo para proveer un funcionamiento eficaz.

Para obtener el funcionamiento más eficaz y silencioso:

• No use más de 3 codos de 90^ .
• Asegúrese de que haya un mínimo de 30" (76.2 cm) de ducto de escape recto entre los codos, si se utiliza más de 1 codo.
• No instale 2 codos lado a lado.
• Use abrazaderas para sellar todas las juntas en el sistema de ventilación.
• El sistema de ventilación debe tener una compuerta. Si la cubierta del techo o la pared tiene una compuerta, no use la compuerta provista con la campana de cocina.
• Utilice masilla de calafateo para sellar la abertura exterior de la pared o el techo alrededor de la cubierta.
• El tamaño del ducto de escape debe ser uniforme.

Métodos de Ventilación

Para usar la salida superior de la campana para ventilar su campana, una de 3 ^1/4 "x 10" (8.3 x 25.4 cm) rectangular con una longitud máxima de ventilación de 35 pies (10.7 m) o una ventilación redonda de 7 "(17.8 cm) o un sistema de ventilación con una longitud máxima de 50 pies (15,2 m). Estos sistemas de ventilación no están incluidos y deben comprarse por separado.

NOTA

■ El sistema de ventilación es opcional para este modelo.
No se recomienda la ventilación flexible. La ventilación flexible crea contrapresión y turbulencia de aire que reducen en gran medida el rendimiento. El sistema de ventilación puede terminar a través del techo o la pared. Para ventilar a través de una pared, se necesita un codo de 90°.

Altura de Montaje

Monte la campana a no menos de 24 "(61,0 cm) por encima de una superficie de cocción eléctrica, no menos de 30" (76,2 cm) por encima de una superficie de cocción a gas y no más de 30 "(76,2 cm) por encima de cualquier superficie.

Descarga Posterior

Se puede instalar un codo de 90° justo arriba de la campana.

Descarga Horizontal Descarga Vertical

C A B

A. Ventilación rectangular de 3 ¼ x 10 "(8,3

x 25,4 cm) o ventilación redonda de 7" (17,8 cm).

B. Tapa de pared con amortiguador (no incluido).

C. Codo de 90°

A. Ventilación rectangular de 3 ^1/4 "x 10" (8,3

x 25,4 cm) o ventilación redonda de 7 "(17,8 cm).

B. Gabinete

C. Tapa de techo con amortiguador (no incluido).

Instalación en condiciones climáticas frías

Para minimizar el flujo de aire inverso y una rotura térmica no metálica para minimizar la conducción de temperaturas externas como parte de los tubos. El regulador debe de encontrarse en la parte de aire frío de la rotura térmica. La rotura debe estar los más cerca posible al lugar donde los tubos entran en la parte caliente de la casa.

Aire Limpio

• Cuando utilice sistemas de ventilación con un movimiento de aire mayor que el CFM especificado, revise los códigos de construcción locales, ya que pueden requerir sistemas de aire complementario. Consulte a un profesional de HVAC para conocer los requisitos específicos de su área, ya que los requisitos de CFM pueden variar entre las ubicaciones.
• Consulte a un profesional de HVAC para seleccionar la campana extractora de capacidad CFM correcta para su aplicación. La capacidad de CFM depende de la clasificación de BTU de la estufa o de la estufa, el tamaño y la ubicación, el tamaño de la cocina y los conductos de la campana extractora en la cocina.

Requisitos de Instalación

Herramientas y Piezas

Al retirar las piezas del empaque

PRECAUCIÓN

Quite la caja cuidadosamente. Use guantes para protegerse de los bordes afilados.

ADVERTENCIA

Quite la película de protección que cubre el producto antes de ponerlo en funcionamiento.

Piezas suministradas

• Ensamblaje del escudete para campana con ventilador y lámparas LED previamente instalados
• Bolsa plástica con el siguiente contenido:

Parte Cant.	Parte Cant.
	2	Torx*1 T10 adapter	1
	2	4.5x13 mm	4
	2	3/4" x 10" (8.3 x 25.4 cm)transicion rectangular	1

Herramientas/Materiales requeridos

• Nivel
- Taladro con brocas de 18'' (3.0 mm) 12'' (13 mm) y 114'' (30 mm)
• Lápiz
- Pelacables o cuchillo de uso general
• Cinta de medir o regla
- Pinzas
- Pistola y masilla para calafateo a prueba de agua
- Abrazaderas para ducto de ventilación
- Sierra de vaivén o sierra caladora
- Destornillador de hoja plana

• Tiijeras de hojalatero
• Destornillador Phillips #2

Piezas necesarias

• Cable de suministro eléctrico doméstico
• Protector de cables de 12 " (12.7 mm) que esté en la lista de UL o aprobado por CSA
• 3 conectores para cables que estén en la lista de UL

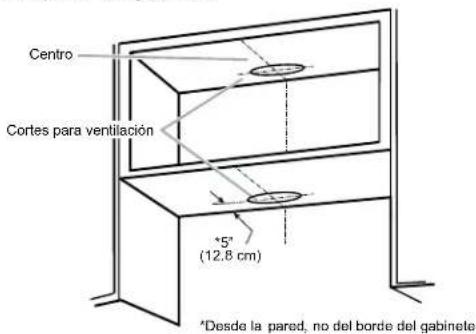

Para instalaciones con ventilación circular de 7 "(17.8 cm)

- Sistema de ventilación mental circular de 7 "(17.8 cm) con tapa de techo o pared.

- Abrazaderas de ventilación

Para instalaciones con ventilación rectangular de 3 ^1/4 "x 10" (8.3 x 25.4 cm)

- Sistema de ventilación rectangular de metal de 3½ "x 10" (8.3 x 25.4 cm) con tapa de techo o pared.

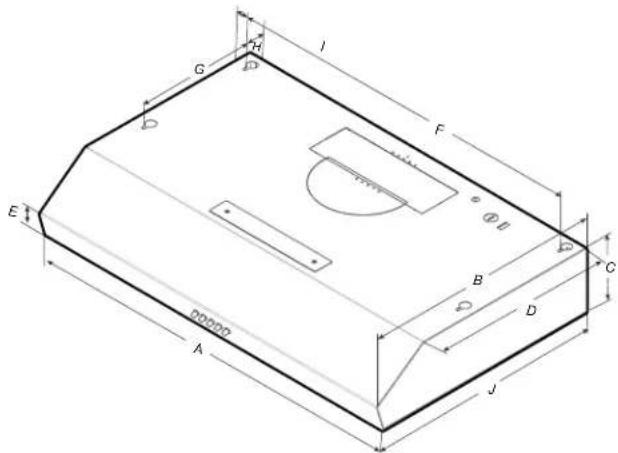

Dimensiones del Producto

Instrucciones de Instalación

Se recomienda que un técnico calificado instale la campana extractora. Es responsabilidad del instalador asegurarse de que la campana extractora cumpla con los espacios de instalación especificados para el producto.

• Se recomienda que el sistema de ventilación sea instalado antes de que se instale la campana para cocina.
• Si es posible, desconecte y deslice la estufa fuera de la apertura de instalación del gabinete de la cocina para permitir un acceso fácil al muro posterior.
• Antes de hacer recortes, asegúrese de que haya una distancia adecuada dentro del techo o la pared para la ventilación del escape.

• Verifique que todas las piezas de instalación se hayan eliminado de la caja de empaque.

• Desconecte el suministro de energía.

• Decida qué método de ventilación usar: a través del techo, de la pared o sin ducto.

NOTA

Esta campana está configurada para expulsar el aire por la salida superior.

1. Seleccione una superficie plana para ensamblar la campana para cocina. Cubra dicha superficie.

Métodos de Ventilación

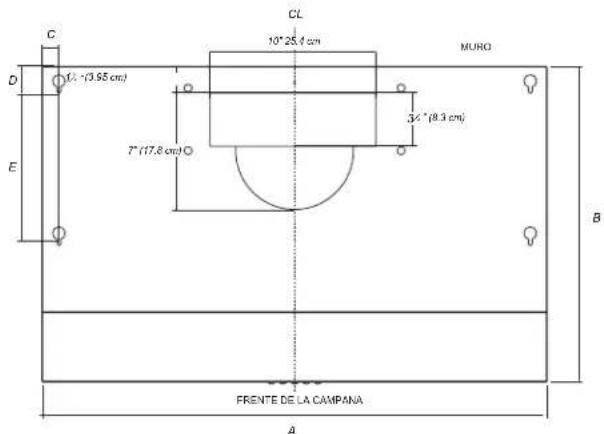

Salida superior

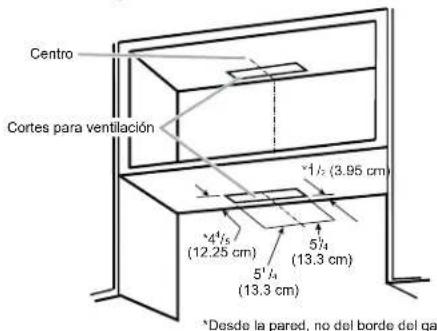

Usar la transición rectangular de 3 ^1/4 "x 10" (8,3 x 25,4 cm) con una longitud máxima de ventilación de 35 pies (10.7 m) o 7 "(17.8 cm) o la transición circular con una longitud máxima de 50 pies (15.2 m).

Utilice el diagrama o la campana como plantilla y marque las ubicaciones de los conductos, el cableado eléctrico y las ranuras para tornillos. ductwork, electrical wiring and keyhole screw slots.

C D E CL 10" 25.4 cm MURO 7" (17.8 cm) 3/4" (8.3 cm) B FRENTE DE LA CAMPANA A

A 30" (76 cm)
B	18 14 " (47.5 cm)
C 1" (2.5 cm)
D 1 12 " (3.8 cm)
E 9" (22.8 cm)

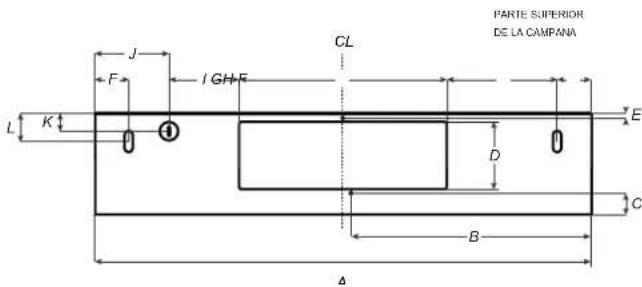

Salida posterior

Usar la transición rectangular de 3 ^1/4 "x 10" (8,3 x 25,4 cm) con una longitud máxima de ventilación de 35 pies (10.7 m) o 7 "(17.8 cm).

Utilice el diagrama o la campana como plantilla y marque en el muro las ubicaciones de los conductos, la instalación eléctrica y las ranuras de los tornillos de instalación.

PARTE SUPERIOR DE LA CAMPANA CL F J IGHF L K E D C B Δ

A 30" (76 cm)
B 15" (38 cm)
C	1116" (2.7 cm)
D	358" (9.2 cm)
E	58" (.63 cm)
F	1^11116" (4.2 cm)
G	8316" (21 cm)
H 10" (25.4 cm)
I	338" (8.6 cm)
J	612" (16.7 cm)
K	78" (2.2 cm)
L	116" (2.9 cm)

ADVERTENCIA

USE DOS O MÁS PERSONAS PARA MOVER E INSTALAR LA CAMPANA DE COCINA. NO SEGUIR ESTA INSTRUCCIÓN PUEDE OCASIONAR LESIONES.

NOTA

Marque la ubicación de los precortes de la campana extractora en la pared y haga los cortes necesarios antes de instalar la campana.

Prepare la Ubicación

Soportes de madera (solo para gabinetes huecos) 9" (22.8 cm) A Inferior del gabinete 1½" 4.6 cm) A Paned

1. Si el gabinete tiene perfiles frontales, laterales o posteriores, agregue soportes de madera a cada lado. Instale 4 tornillos para madera de cabeza plana con arandelas y tuercas para sujetar las tiras de relleno en los lugares que se muestran (A).

NOTA

Para instalaciones en una superficie que no sea un panel de yeso, se recomienda que un contratista calificado determine el método de anclaje.

NOTA

Considere el uso de la medida A para la transición redonda de 7"(17.8 cm) y la medida B para el sistema de recirculación.

1. Retire el filtro de grasa tirando del pestillo del filtro hacia la parte posterior de la campana extractora y, con un adaptador Torx T10, retire el tornillo del retenedor del filtro.

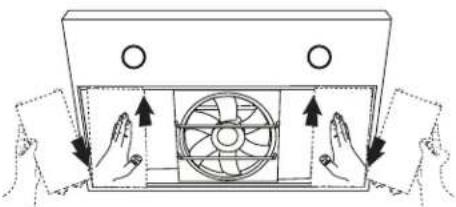

1. Retire los paneles laterales tirando de ellos horizontalmente hacia la parte posterior de la campana y luego suelte los soportes de la parte delantera.

1. Entre 2 o más personas, levanten la campana extractora debajo del gabinete y determine la ubicación final al centrarla debajo del gabinete. Marque en la parte inferior del gabinete la ubicación de las 4 ranuras de montaje en forma de cerradura de la campana extractora (A).

NOTA

Marque el área delgada de la ranura. En la pared trasera, marque las ranuras para los tornillos de seguridad (B). Deje la campana extractora a un lado sobre una superficie cubierta.

A. Ranuras de montaje

1. Utilice una broca de 18 " (3 mm) y taladre 4 orificios guía.

NOTA

Haga los agujeros de perforación en el área delgada de la ranura.

A.Orificios guía.

1. Instale los 4 tornillos de montaje de 0.45 cm x 1.3 cm en los orificios guía. Deje aproximadamente ¼" (6.4 mm) de espacio entre las cabezas de los tornillos y el gabinete para deslizar la campana extractora en su lugar.

1. Use una broca de 825 "(8 mm) y taladre 2 orificios piloto en las marcas para los tornillos de seguridad, luego coloque los anclajes para paneles de yeso.

Complete la Preparación

1. Coloque la campana extractora sobre su espalda en una superficie cubierta.
2. Destornillar y retirar la tapa de la caja de conexiones

1. Con un destornillador de punta plana, retire el precorte removable de la fuente de alimentación correspondiente.

Determine la Ubicación del Orificio de Cableado

1. Determine y marque claramente una línea central vertical en la pared y la parte inferior del gabinete.

Cableado a través de la parte superior:

1. Marque una línea (A) desde la derecha de la la línea central en la parte inferior del gabinete, marque el punto en esta línea que está a 2" (5.1 cm) de la pared posterior. Taladre un agujero con un diámetro de 34 " (2.2 cm) a través del gabinete en este punto (B).

A B 2" (5.08 cm) A. 8 2/5" (21.3cm)

Cableado a través de la pared:

1. Marque una línea (A) desde la derecha de la línea central en la parte inferior del gabinete. Marque el punto en esta línea que está a 18 " (2.2 cm) de la parte inferior del gabinete. Taladre un agujero (B) con un diamétro de 18 " (2.2 cm) a través de la pared posterior en este punto.

Marcar y Cortar la Abertura de Ventilación

Para una instalación sin ventilación (recirculante): omita el paso "Marcar y cortar la abertura de ventilación".

Ventilación a través del techo

Para ventilación rectangular de 3 ^1/4 "x 10" (8.3 x 25.4 cm)

Para hacer un corte rectangular de 4 "x 10½" (10.16 cm x 26.7 cm) en la cara inferior de la parte superior e inferior del gabinete:

1. Marque las líneas de 1½ " (3,95 cm) y 4¼" (12.25 cm) de la pared trasera en la línea central de la parte inferior del gabinete. Marque las líneas 5¼ " (13.3 cm) a la derecha y la izquierda de la línea central en la parte inferior del gabinete.

Centro Cortes para ventilación *1 ½ (3.95 cm) *4 ½ (12.25 cm) 5 ½ (13.3 cm) (13.3 cm) *Desde la pared, no del borde del ga

1. Use una caladora o una sierra para cortar una abertura rectangular para ventilación.
2. Repita pasos 1-3 para el lado debajo de la parte superior del gabinete.

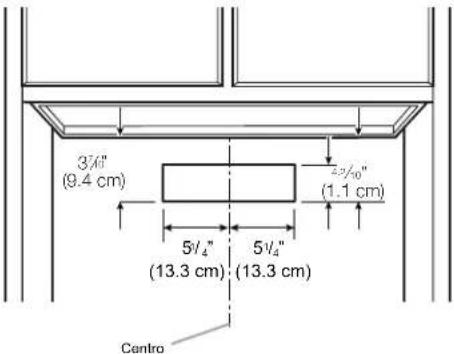

Ventilación a través de la pared

Para ventilación rectangular de 3½" x 10½" (8.9 cm x 26.7 cm)

1. Marque 2 líneas al medir 42/10" (1.1 cm) y 3.7/10" (9.4 cm) abajo de la parte inferior del gabinete y marque en la línea central en la pared trasera.
2. Marque líneas de 5 ^1/4 " (13.3 cm) a la derecha e izquierda de la línea central de la pared.

3½" (9.4 cm) 2½/0" (1.1 cm) 5½" (13.3 cm) 5½" (13.3 cm) Centro

1. Use una caladora o una sierra para cortar una abertura rectangular en la pared para ventilación.

Para ventilación circular de 7" (17.8 cm)

Para hacer una abertura de ventilación circular en la parte inferior de la tapa del armario;

1. Marque una línea central debajo de la parte superior del gabinete.
2. Marque una línea de 5 "(12.8 cm) desde la pared trasera debajo de la parte superior del gabinete.
3. Utilice un compas o una plantilla circular para dibujar un círculo con un diámetro de 7½" (19 cm).
4. Use una caladora o una sierra para cortar una abertura rectangular en la pared para ventilación. Repita pasos 1-3 para el lado debajo de la parte superior del gabinete.

Centro Cortes para ventilación *5" (12.8 cm) *Desde la pared, no del borde del gabinete

Perforaciones Conexión Eléctrica

1. Con una broca de 1¼"(3 cm), taladre el orificio en el punto marcado anteriormente en el nocut de tensión eléctrica.

Prepare los Respiraderos de la Campana

Instale el alivio de tensión de cable

1. Instale un alivio de tensión de cable (A) de ½" (13 mm) aprobado por UL / CSA.

Para instalaciones sin ventilación (recirculante)

- Retire los (2) tornillos T10 Torx® y retire la tapa de ventilación rectangular frontal superior (E). Vaya al paso "Conexión eléctrica".

Para instalaciones de ventilación rectangular de 3 ^1/4 "x 10" (8,3 x 25,4 cm)

- Para instalaciones de ventilación superior, retire el orificio ciego de ventilación rectangular superior (C).

O

- Para instalaciones de ventilación de pared, retire el orificio ciego de ventilación rectangular trasero (B).

Para instalaciones de ventilación redonda de 7 "(17,8 cm)

- Retire los dos orificios ciegos superiores (C y D).

Conecte la Transición

Transición Rectangular de 3 ^1/4 " x 10" (8.3 x 25.4 cm)

1. Utilizando (2) tornillos de cabeza Phillips cortos, instale el amortiguador rectangular de 3 ^1/4 "x 10" (8.3 x 25.4 cm) sobre el orificio de ventilación superior o trasero que se quitó en el paso anterior.

NOTA

Si la tapa de pared utilizada tiene una transición e interfiere con la transición rectangular, retire la solapa de la transición rectangular.

Placa de montaje de ventilación circular de 7 "(17.8 cm)

1. Utilizando (2) tornillos cortos de cabeza Phillips, instale la placa de montaje de ventilación circular de 7"(17.8 cm) (A) sobre los orificios de ventilación que se quitaron en el paso anterior. Coloque la pestaña ancha (B) hacia el frente.

Montaje de la Campana

1. Entre 2 o más personas, levante la campana hasta la posición final. Pase suficiente cable eléctrico a través del alivio de tensión de cable de ½" listado por UL o aprobado por CSA para hacer las conexiones en la caja de terminales. Apriete los tornillos del protecto de cables.

2. Coloque la campana extractora de modo que el extremo grande de las ranuras de la cerradura quede sobre los tornillos de montaje. Luego empuje la campana hacia la pared de modo que los tornillos queden en el cuello de las ranuras. Instale los tornillos de montaje de 0.5 cm x 4.5 cm en los anclajes para paneles de yeso.

A B

A. Tomillos de montaje (4) B. Tomillos de seguridad

1. Apriete los tornillos de montaje, asegurándose de que los tornillos estén en el cuello estrecho de las ranuras.

2. Apriete los tornillos de seguridad a la pared.

3. Para instalaciones de cableado directo, instale el cable de suministro eléctrico doméstico de acuerdo con el Código Eléctrico Nacional o las normas CSA y los códigos y ordenanzas locales. Debe haber suficiente cableado desde la caja de desconexión con fusible (o disyuntor) para realizar la conexión en la caja de terminales eléctricos de la campana extractora.

NOTE

No vuelva a conectar la energía hasta que la instalación esté completa.

OPCIONAL: Si lo prefiere, doble las lengüetas traseras contra la parte trasera de la campana extractora y fijelas a la pared con tornillos de cabeza #8-18 x 5/8" (4,2 x 16 mm).

Conecte el Sistema de Ventilación

1. Conecte el trabajo de ventilación a la campana extractora.
2. Selle las juntas con abrazaderas de ventilación o cinta adhesiva para asegurarlas y que sean herméticas.
3. Compruebe que las transiciones de contracorriente funcionen correctamente.

Conexión Eléctrica

ADVERTENCIA

PELIGRO DESCARGA ELÉCTRICA.

DESCONECTE EL SUMINISTRO DE ENERGÍA ANTES DE DARLE MANTENIMIENTO. VUELVA A COLOCAR TODOS LOS COMPONENTES Y PANELES ANTES DE HACERLO FUNCIONAR. NO SEGUIR ESTAS INSTRUCCIONES PUEDE OCASIONAR LA MUERTE O CHOQUE ELÉCTRICO.

A. Cables blancos
B. Cables negros
C. Conectores de cables aprobados por UL
D. Cable de tierra verde (o desnudo)
E. Cable de suministro eléctrico
F. Alivio de tensión de 12 " listado por UL o aprobado por CSA
G. Tomillo verde a tierra

1. Coloque los 3 cables (Negro, blanco y verde) de acuerdo con el National Electrical Code y la normativa y las ordenanzas locales en el canal de cables de 12 " del panel delservicio a la caja de conexiones.

ADVERTENCIA

CONECTE EL MOTOR A TIERRA. CONECTE EL CABLE DE TIERRA AL CABLE VERDE Y AMARILLO DE CONEXIÓN A TIERRA EN LA CAJA DE TERMINALES. NO SEGUIR ESTAS INSTRUCCIONES PUEDE OCASIONAR LA MUERTE O CHOQUE ELÉCTRICO.

1. Conecte el cable negro del panel de servicio o rojo en lacaja de terminales, blanco con blanco y verde con verde- amarillo.
2. Cierre la tapa de la caja de conexiones.

Complete la Instalación

1. Coloque los paneles laterales deslizándolos horizontalmente desde la parte trasera de la campana y fije los soportes en la parte delantera.

1. Coloque los filtros y verifique el funcionamiento de la campana.

2. Para instalaciones ventiladas: Instale sólo un filtro de metal.

3. Para instalaciones sin ventilación (recirculante): Instale un filtro de carbón y también uno metálico.

Si la campana extractora no funciona:

• Compruebe si el disyuntor está desconectado o se han fundido los fusibles.

• Desconecte el suministro eléctrico. Compruebe si el ncableado es correcto.

• Para conseguir el funcionamiento más eficaz de la nueva campana extractora, lea la sección "Uso y Mantenimiento e la Campana".

• Para disponer de una referencia sencilla, siga las Instrucciones de instalación y la Guía de uso y mantenimiento.

Uso y Mantenimiento de la Campana

Descripción de la Campana

Controles de la Campana

ABCDE
A. Encendido/apagado de la luz
B. Apagado del motor
C. Velocidad minima del motor
D. Velocidad media del motor
E. Velocidad máxima del motor

Operación de iluminación

1. El botón de encendido apagado de la luz (A) controla ambas luces. Presione una vez "encendido" y nuevamente para "apagado".

Operación del ventilador

1. Para encender el ventilador, presione el botón de velocidad 1 (C), controle la velocidad del ventilador y el nivel de sonido con los botones 2 (D) y 3 (E).

Presione el botón de apagado del ventilador para apagar el ventilador.

Limpieza

Para evitar daños en la superficie exterior, no utilice estropajos de acero o estropajos con jabón. No utilice limpiadores a base de cloro. Frote en la dirección de la línea de la fibra para evitar rayar la superficie.

• Para una limpieza a fondo, utilize un limpiador y abrillantador de acero inoxidable.
• Para la limpieza diaria, use un detergente líquido suave y agua. Seque bien.
• Para una limpieza rápida, limpie con un paño suave húmedo o una esponja no abrasiva, luego enjuague con agua limpia y seque.

NOTA

Seque siempre con un paño para evitar marcas de agua.

Filtro metálico para grasa

Para instalaciones con ventilación:

• Lave el filtro metálico según sea necesario en un lavavajillas o en una solución de detergente caliente.
• Si es necesario, sustituya el filtro metálico antigrasa.
• Cuando se lava en un lavavajillas, el filtro antigrasa puede decolorarse ligeramente, pero esto no afecta a su capacidad de filtrado.

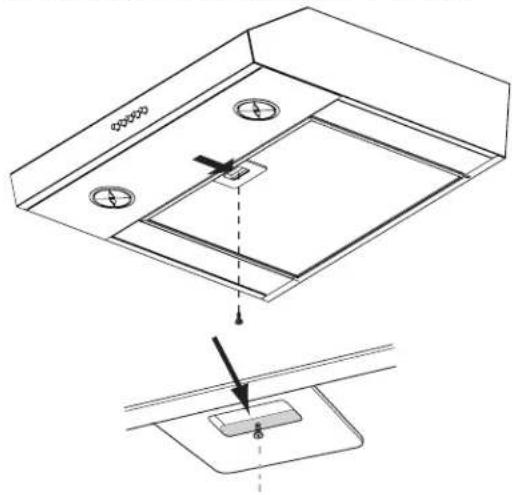

Para reemplazar el filtro metálico para grasa:

1. Tire del pestillo del filtro hacia la parte posterior de la campana extractora y, con un adaptador Torx T10, retire el tornillo del retenedor del filtro, reemplace el filtro y coloque el tornillo de nuevo.

Para instalaciones sin ventilación (recirculación):

El filtro de carbón no es lavable. Debería tener una duración de 6 meses con uso normal. Deseche el filtro de carbón viejo.

Para reemplazar el filtro de carbón:

1. Remueva el filtro metálico para grasa de la campana. Vea "Filtro Metálico para Grasa" en esta sección.

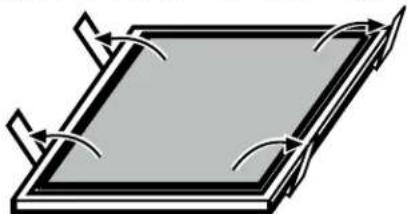

2. Doble los clips de resorte hacia afuera del filtro de grasa de metal.

1. Coloque el filtro de carbón en la parte superior del filtro de metal.
2. Inserte el filtro de grasa de metal nuevamente en la campana extractora.
3. Coloque de nuevo el tornillo del retén del filtro.

El filtro de carbón no está incluido en el producto, así que cómprelo a través del centro de servicio a continuación si es necesario (Número de código: DG81-03613A).

Por favor, llame a SAMSUNG al:

www.samsung.com/ca/support (Inglés)

www.samsung.com/ca_fr/support (Francés)

Reemplazo de las Lámparas LED

Las luces LED son reemplazables sólo por un técnico de servicio.

Uso y Mantenimiento de la Campana

Campana extractora, cumplimiento con ADA

Las campanas se pueden instalar para cumplir con las Secciones 308 y 309 de las Pautas de ADA, cuando se usan con los controles montados adecuadamente instalados a una distancia de 15 “(38,1 cm) a 40” (101,6 cm) sobre el piso y el acceso al control no requiere que se alcance una cocción aparato.

Las siguiente campana de cocina NK30B3500US/AA pueden funcionar en una situación compatible con ADA cuando la campana eléctrica está cableada para operar desde un interruptor de pared eléctrico estándar dedicado. Para facilitar esta aplicación, comparta la información en las siguientes páginas con su electricista cuando se prepare para la instalación.

NOTA

Todos los modelos se pueden controlar con un solo interruptor remoto (el interruptor activa o desactiva el motor y la luz de la campana).

ADVERTENCIA

Todo el trabajo eléctrico debe realizarse de acuerdo con los códigos locales, las ordenanzas o el código eléctrico nacional, según corresponda. Por seguridad, este producto debe instalarse en una caja de interruptores con conexión a tierra. La instalación del cableado eléctrico debe ser realizada por un técnico calificado.

ADVERTENCIA

Peligro de descarga eléctrica

Desconecte la alimentación antes de realizar el servicio.

Reemplace todas las partes y paneles antes de operar.

De lo contrario, puede provocar la muerte o una descarga eléctrica.

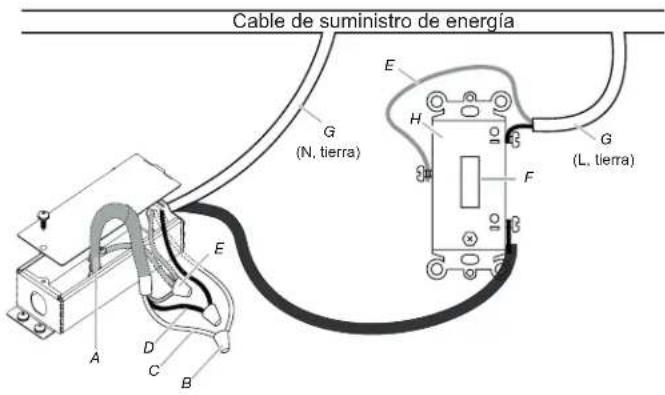

Cable de suministro de energía G (N, tierra) E H G (L, tierra) F B A D C B

A. Cable de campana
B. Conector de cable listado por UL
C. Cables blancos (N)
D. cables negros (I)
E. Verde y ierra verde-amarilla

F. Interruptor listado por UL
G. Cable de alimentación eléctrica para el hogar.
H. Caja de interruptor

ADVERTENCIA

Para evitar incendios o descargas eléctricas, apague la alimentación en el cortacircuitos o el fusible. Confirme que la alimentación esté apagada antes de realizar el cableado.

1. MONTAJE LA CAJA DEL INTERRUPTOR. Instale una caja de 3½".

2. COLOQUE EL CABLE DE ALIMENTACIÓN. Sujete el cableado a la caja de interruptores y la unidad utilizando una abrazadera apropiada. Pase 6" de cable dentro de la caja y el ventilador para facilitar el cableado.

3. CONECTAR EL CABLEADO. Instrucciones generales:

4. Asegúrese de que tanto la caja del interruptor como el aparato estén conectados a tierra correctamente.

5. Asegúrese de que el cable de tierra esté bien sujeto al tornillo de tierra del control. Apretar el tornillo de tierra.
6. Use los tamaños adecuados de tuercas para el número y tamaño de los cables.
7. Para terminales a presión y de tornillo: Use mín. Cable de cobre sólido # 14 AWG solamente.
8. Apretar los terminales de tornillo.
9. Haga las conexiones eléctricas siguiendo el diagrama apropiado.

GND TERRE L N NUU BLK - N OFF / ARRET LAMPS/LAMPES LOW SPEED/VITESSE BASSE RED SPEED/VITESSE MOYENNE HIGH SPEED/VITESSE ELEVE MINT - BLK BLK - N LED DRIVER PILOT DEL OUTPUT: ZONHA(2-15VCC) CORREL: 70VAC (2-15VCC) INPUT: 120VAC ENTRIS: 120VCA BLU - BU LED DEL LED DEL MUTR SWITCH OPERATION SOLUTION POLISSOR FUNCTIONATION DU COMMUTATEUR DU FUNCTION / FUNCTION OFF / ARRET LAMPS/LAMPES LOW SPEED/VITESSE BASSE RED SPEED/VITESSE MOYENNE HIGH SPEED/VITESSE ELEVE MINT - BLK BLK - N MUTR SWITCH COMMUTATEUR DU SOLUTION-POLISSOR 3 2 1 1 1a M BLK (LINE - N L(GNE)) RED SPEED 3 - GIRS (VITESSE 3) RED SPEED 2 - K (VITESSE 2) WIN (SPEED 1) - MAR VITESSE 1 WIN - MAX BLK - MAI RLP MOTOR CHARACTERISTICS CARACTERISTIQUES DU MOTOR POWER SUPPLY ALUMINATION ELECTROISE FREQUENCY FREQUENCY AMPERAGE INTERACTIVE WIRFAGE RATING POSSURE/CONOMINAL MOTOR RESISTANCE RESISTANCE DU MOTOR RED - BROWN ROUGE - BROWN RED - BLACK ROUGE - NOIR RED - GREY ROUGE - GRIE RED - WHITE ROUGE - BLANC M15

1. MONTA EL CONTROL EN LA CAJA DEL INTERRUPTOR. Coloque los cables en la caja del interruptor y fije el control a la caja con los tornillos adjuntos.
2. COLOCAR LA PLACA DEL INTERRUPTOR. Fije la placa del interruptor al control utilizando los tornillos cortos de la bolsa de piezas.

CAMPANA SAMSUNG

Garantía limitada al comprador original

Este producto de la marca SAMSUNG, suministrado y distribuido por Samsung Electronics America, Inc. (SAMSUNG) y entregado nuevo, en su empaque original al consumidor, está garantizado por SAMSUNG contra defectos de manufactura en materiales y mano de obra por un periodo de garantía limitado a partir de la fecha de entrega al consumidor, de:

UN (1) AÑO EN PIEZAS Y MANO DE OBRA

Esta garantía limitada es valida solo en productos comprados y utilizados en los Estados Unidos que hayan sido instalados, puestos en funcionamiento y mantenidos de acuerdo con las instrucciones adjuntas o suministradas con el producto. Para recibir el servicio de garantía, el consumidor debe comunicarse con SAMSUNG en la dirección o el numero de telefono que se indican a continuación para determinar el problema y los procedimientos de servicio. El servicio de garantía solo puede realizarse en un centro de servicio autorizado por SAMSUNG. Para recibir el servicio de garantía, se debe presentar el original de la factura de venta o el comprobante de entrega con fecha como prueba de compra a SAMSUNG o al centro de servicio autorizado de SAMSUNG.

SAMSUNG reparará o remplazará este producto, a su criterio y sin cargo conforme a lo estipulado en el presente documento, con partes nuevas o retrabajadas o productos si se encuentran defectuosos durante el periodo limitado de garantía especificado arriba. Todas las partes reemplazadas y productos son propiedad de SAMSUNG y deben ser regresadas a SAMSUNG. Las partes de reemplazo y productos asumen el tiempo pendiente de garantía, o noventa (90)días lo que sea más largo.

El servicio a domicilio será provisto durante el periodo de la garantía sujeto a disponibilidad dentro de los Estados Unidos. El servicio a domicilio no está disponible en todas las áreas. Para recibir servicio a domicilio, el producto debe estar sin obstrucciones y accesible al personal de servicio. Si durante el servicio a domicilio la reparación no puede ser completada, será necesario remover, reparar y regresar el producto.

Esta garantía limitada cubre defectos de manufactura en materiales y mano de obra encontrados en uso normal y no comercial de este producto y no aplicarán a los siguientes, incluyendo pero no limitados a: daños ocurridos en el traslado; entrega e instalación; aplicaciones y usos para los que este producto no fue fabricado; alteración del producto o números de serie; daños cosméticos o acabados exteriores; accidentes, abuso, negligencia, fuego, agua, rayos u otros actos de la naturaleza; uso de productos, equipo sistemas servicios, partes, insumos, accesorios, aplicaciones, instalaciones, reparos, cableado externo o conectores no suministrados o autorizados por SAMSUNG los cuáles dañen este producto o causen problemas de servicio; voltaje de línea eléctrica incorrecta, fluctuaciones y sobretensiones; ajustes del cliente y falla al

seguir las instrucciones de operación, limpieza, mantenimiento e instrucciones ambientales que sean cubiertas y prescritas en el libro de instrucciones; problemas causados por infestación de pestes y sobrecalentamiento provocado por el usuario.

NO HAY GARANTÍAS EXPRESAS MÁS QUE LAS LISTADAS Y DESCRITAS EN LA PARTE SUPERIOR, Y NI GARANTÍAS YA SEA EXPRESAS O IMPLICADAS, INCLUYENDO, PERO NO LIMITADAS A, ALGUNAS GARANTÍAS IMPLICADAS DE COMERCIALIZACIÓN O APTITUD PARA UN PROPÓSITO EN PARTICULAR, DEBERÁ APLICAR DESPUÉS DE LOS PERIODOS DE LA GARANTÍA EXPRESADA EN LA PARTE SUPERIOR, Y NO OTRA GARANTÍA EXPRESADA O GARANTÍA DADA POR ALGUNA PERSONA, FIRMA O CORPORACIÓN CON RESPECTO A ESTE PRODUCTO SERÁ CUBIERTA POR SAMSUNG. SAMSUNG NO SERÁ RESPONSABLE DE LA PÉRDIDA DE INGRESOS O GANANCIAS, FALLO AL REALIZAR AHORROS U OTROS BENEFICIOS U OTROS DAÑOS ESPECIALES, INCIDENTALES O A CONSECUENCIA DEL USO, DESUSO O INHABILIDAD DE ESTE PRODUCTO A PESAR DE LA TEORÍA LEGAL EN LA CUÁL EL RECLAMO ESTÁ BASADO Y AÚN SI SAMSUNG HA SIDO ADVERTIDO DE LA POSIBILIDAD DE DICHOS DAÑOS. NINGUNA RECUPERACIÓN DE NINGÚN TIPO EN CONTRA DE SAMSUNG SERÁ MÁS GRANDE QUE EL MONTO DEL PRECIO DE COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL DAÑO ALEGADO. SIN LIMITAR LO ANTERIOR, EL COMPRADOR ASUME EL RIESGO Y LA POSIBILIDAD DE PÉRDIDA, DAÑOS O LESIONES AL COMPRADOR Y A LA PROPIEDAD DEL COMPRADOR Y A OTROS Y SUS PROPIEDADES DERIVADA DE LA UTILIZACIÓN, MAL USO O INHABILIDAD EN EL USO DE ESTE PRODUCTO VENDIDO POR SAMSUNG NO CAUSADO DIRECTAMENTE POR LA NEGLIGENCIA DE SAMSUNG. ESTA GARANTÍA LIMITADA NO SERA EXTENDIDA A NINGÚN OTRO MÁS QUE AL COMPRADOR ORIGINAL DE ESTE PRODUCTO NO ES TRANSFERIBLE Y DECLARA SU RECURSO EXCLUSIVO.

Algunas provincias o territorios pueden o no permitir limitaciones acerca de cuánto dura una garantía implicada, o la exclusión o limitación de daños incidentales o a causa de, así que las limitaciones o exclusiones pueden no aplicar a usted. Esta garantía le da los derechos legales específicos y usted puede tener también otros derechos los cuáles varían de estado a estado.

Para obtener este servicio de garantía, por favor contacte a SAMSUNG al :

1-800-SAMSUNG (726-7864) o www.samsung.com/us/support

CAMPANA SAMSUNG

Garantía limitada al comprador original

Este producto de la marca SAMSUNG, suministrado y distribuido por Samsung Electronics Canadá, Inc. (SAMSUNG) y entregado nuevo, en su empaque original al consumidor, está garantizado por SAMSUNG contra defectos de manufactura en materiales y mano de obra por un periodo de garantía limitado a partir de la fecha de entrega al consumidor, de:

UN (1) AÑO EN PIEZAS Y MANO DE OBRA

Esta garantía limitada es valida solo en productos comprados y utilizados en los Estados Unidos que hayan sido instalados, puestos en funcionamiento y mantenidos de acuerdo con las instrucciones adjuntas o suministradas con el producto. Para recibir el servicio de garantía, el consumidor debe comunicarse con SAMSUNG en la direccion o el numero de telefono que se indican a continuación para determinar el problema y los procedimientos de servicio. El servicio de garantía solo puede realizarse en un centro de servicio autorizado por SAMSUNG. Para recibir el servicio de garantía, se debe presentar el original de la factura de venta o el comprobante de entrega con fecha como prueba de compra a SAMSUNG o al centro de servicio autorizado de SAMSUNG.

SAMSUNG reparará o remplazará este producto, a su criterio y sin cargo conforme a lo estipulado en el presente documento, con partes nuevas o retrabajadas o productos si se encuentran defectuosos durante el periodo limitado de garantía especificado arriba. Todas las partes reemplazadas y productos son propiedad de SAMSUNG y deben ser regresadas a SAMSUNG. Las partes de reemplazo y productos asumen el tiempo pendiente de garantía, o noventa (90)días lo que sea más largo.

El servicio a domicilio será provisto durante el periodo de la garantía sujeto a disponibilidad dentro de Canadá. El servicio a domicilio no está disponible en todas las áreas. Para recibir servicio a domicilio, el producto debe estar sin obstrucciones y accesible al personal de servicio. Si durante el servicio a domicilio la reparación no puede ser completada, será necesario remover, reparar y regresar el producto.

Esta garantía limitada cubre defectos de manufactura en materiales y mano de obra encontrados en uso normal y no comercial de este producto y no aplicarán a los siguientes, incluyendo pero no limitados a: daños ocurridos en el traslado; entrega e instalación; aplicaciones y usos para los que este producto no fue fabricado; alteración del producto o números de serie; daños cosméticos o acabados exteriores; accidentes, abuso, negligencia, fuego, agua, rayos u otros actos de la naturaleza; uso de productos, equipo sistemas servicios, partes, insumos, accesorios, aplicaciones, instalaciones, reparos, cableado externo o conectores no suministrados o autorizados por SAMSUNG los cuáles dañen este producto o causen problemas de servicio; voltaje de línea eléctrica incorrecta,

fluctuaciones y sobretensiones; ajustes del cliente y falla al seguir las instrucciones de operación, limpieza, mantenimiento e instrucciones ambientales que sean cubiertas y prescritas en el libro de instrucciones; problemas causados por infestación de pestes y sobrecalentamiento provocado por el usuario. SAMSUNG no garantiza el funcionamiento ininterrumpido ni libre de errores de este producto.

NO HAY GARANTÍAS EXPRESAS MÁS QUE LAS LISTADAS Y DESCRITAS EN LA PARTE SUPERIOR, Y NI GARANTÍAS YA SEA EXPRESAS O IMPLICADAS, INCLUYENDO, PERO NO LIMITADAS A, ALGUNAS GARANTÍAS IMPLICADAS DE COMERCIALIZACIÓN O APTITUD PARA UN PROPÓSITO EN PARTICULAR, DEBERÁ APLICAR DESPUÉS DE LOS PERIODOS DE LA GARANTÍA EXPRESADA EN LA PARTE SUPERIOR, Y NO OTRA GARANTÍA EXPRESADA O GARANTÍA DADA POR ALGUNA PERSONA, FIRMA O CORPORACIÓN CON RESPECTO A ESTE PRODUCTO SERÁ CUBIERTA POR SAMSUNG. SAMSUNG NO SERÁ RESPONSABLE DE LA PÉRDIDA DE INGRESOS O GANANCIAS, FALLO AL REALIZAR AHORROS U OTROS BENEFICIOS U OTROS DAÑOS ESPECIALES, INCIDENTALES O A CONSECUENCIA DEL USO, DESUSO O INHABILIDAD DE ESTE PRODUCTO A PESAR DE LA TEORÍA LEGAL EN LA CUÁL EL RECLAMO ESTÁ BASADO Y AÚN SI SAMSUNG HA SIDO ADVERTIDO DE LA POSIBILIDAD DE DICHOS DAÑOS. NINGUNA RECUPERACIÓN DE NINGÚN TIPO EN CONTRA DE SAMSUNG SERÁ MÁS GRANDE QUE EL MONTO DEL PRECIO DE COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL DAÑO ALEGADO. SIN LIMITAR LO ANTERIOR, EL COMPRADOR ASUME EL RIESGO Y LA POSIBILIDAD DE PÉRDIDA, DAÑOS O LESIONES AL COMPRADOR Y A LA PROPIEDAD DEL COMPRADOR Y A OTROS Y SUS PROPIEDADES DERIVADA DE LA UTILIZACIÓN, MAL USO O INHABILIDAD EN EL USO DE ESTE PRODUCTO VENDIDO POR SAMSUNG NO CAUSADO DIRECTAMENTE POR LA NEGLIGENCIA DE SAMSUNG. ESTA GARANTÍA LIMITADA NO SERA EXTENDIDA A NINGÚN OTRO MÁS QUE AL COMPRADOR ORIGINAL DE ESTE PRODUCTO NO ES TRANSFERIBLE Y DECLARA SU RECURSO EXCLUSIVO.

Algunas provincias o territorios pueden o no permitir limitaciones acerca de cuánto dura una garantía implicada, o la exclusión o limitación de daños incidentales o a causa de, así que las limitaciones o exclusiones pueden no aplicar a usted. Esta garantía le da los derechos legales específicos y usted puede tener también otros derechos los cuáles varían de estado a estado.

Para obtener este servicio de garantía, por favor contacte a SAMSUNG al :

www.samsung.com/ca/support (Inglés),

www.samsung.com/ca_fr/support (Francés)

SAMSUNG
