58G002 - Cargador de batería Graphite - Manual de uso y guía de instrucciones gratis

Marca	Graphite
Modelo	58G002
Tipo de producto	Cargador de batería
Sistema	Graphite Energy+
Tensión de alimentación	230 V AC
Frecuencia de alimentación	50 Hz
Tensión de carga	22 V DC
Corriente de carga máxima	2300 mA
Rango de temperatura ambiente	4°C a 40°C
Duración de carga batería 58G001	1 hora
Duración de carga batería 58G004	2 horas
Clase de protección	II
Peso	0,300 kg
Año de fabricación	2018
Baterías compatibles	58G001, 58G004
Herramientas compatibles	Modelos Graphite 58G000, 58G003, 58G006, 58G007, 58G008, 58G009, 58G010, 58G011, 58G012, 58G013, 58G014, 58G017, 58G018, 58G019, 58G020
Uso	Interior seco únicamente
Protección contra la humedad	Sí, no exponer a la lluvia
Mantenimiento	Desconectar antes de limpiar
Reparabilidad	Confiar a un servicio autorizado
Reciclaje	Recogida selectiva
Manual incluido	Sí

Preguntas frecuentes - 58G002 Graphite

¿Qué tipos de baterías puede cargar este cargador?

Este cargador 58G002 es compatible con las baterías Graphite Energy+ 58G001 y 58G004. También se puede utilizar con las herramientas de los modelos listados en el manual.

¿Cuánto tiempo se tarda en cargar una batería 58G001?

La duración de carga para una batería 58G001 es de aproximadamente 1 hora.

¿Puedo usar este cargador con baterías de otras marcas?

No, este cargador está diseñado únicamente para las baterías Graphite Energy+ de los modelos 58G001 y 58G004. El uso de otras baterías puede dañar el cargador o la batería.

¿Qué hacer si el cargador no funciona?

Verifique primero el estado del cable de alimentación y del conector. Asegúrese de que la batería esté correctamente insertada. Si el problema persiste, no intente repararlo usted mismo; confíe el cargador a un servicio autorizado.

¿Puedo dejar la batería cargando toda la noche?

El cargador está diseñado para detener la carga automáticamente una vez que la batería esté llena. Sin embargo, se recomienda no dejar la batería cargando sin supervisión durante largos períodos para evitar cualquier riesgo de incendio.

¿Cómo limpiar el cargador?

Desconecte siempre el cargador antes de la limpieza. Use un paño seco para limpiar el exterior. No use agua ni productos de limpieza agresivos.

¿El cargador es adecuado para uso en exteriores?

No, este cargador está diseñado para uso en interior seco. Debe protegerse de la humedad y la lluvia.

¿Qué significa la clase de protección II?

La clase de protección II indica que el cargador tiene doble aislamiento, lo que ofrece una protección adicional contra descargas eléctricas sin necesidad de conexión a tierra.

¿Puedo reparar el cargador yo mismo?

No, es peligroso abrir o reparar el cargador usted mismo. Cualquier reparación debe ser realizada por el fabricante o por un centro de servicio autorizado.

¿Cómo reciclar el cargador al final de su vida útil?

No deseche el cargador con la basura doméstica. Deposite en un punto de recogida selectiva para el reciclaje de aparatos eléctricos y electrónicos.

MANUAL DE USUARIO 58G002 Graphite

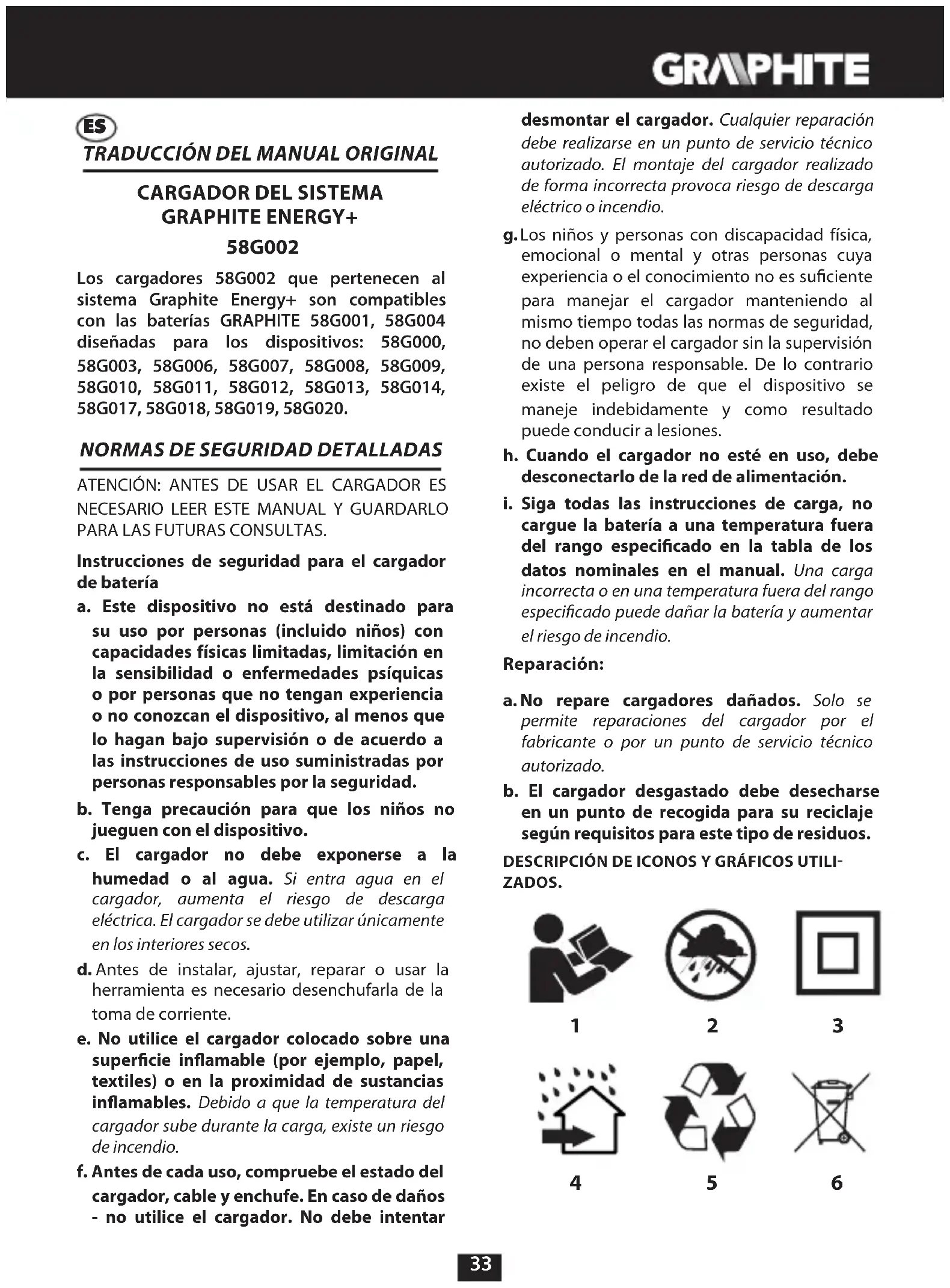

TRADUCCIÓN DEL MANUAL ORIGINAL

CARGADOR DEL SISTEMA GRAPHITE ENERGY+ 58G002

Los cargadores 58G002 que pertenecen al sistema Graphite Energy+ son compatibles con las baterías GRAPHITE 58G001, 58G004 diseñadas para los dispositivos: 58G000, 58G003, 58G006, 58G007, 58G008, 58G009, 58G010, 58G011, 58G012, 58G013, 58G014, 58G017, 58G018, 58G019, 58G020.

NORMAS DE SEGURIDAD DETALLADAS

ATENCIÓN: ANTES DE USAR EL CARGADOR ES NECESARIO LEER ESTE MANUAL Y GUARDARLO PARA LAS FUTURAS CONSULTAS.

Instrucciones de seguridad para el cargador de batería

a. Este dispositivo no está destinado para su uso por personas (incluido niños) con capacidades físicas limitadas, limitación en la sensibilidad o enfermedades psíquicas o por personas que no tengan experiencia o no conozcan el dispositivo, al menos que lo hagan bajo supervisión o de acuerdo a las instrucciones de uso suministradas por personas responsables por la seguridad.

b. Tenga precaución para que los niños no jueguen con el dispositivo.

c. El cargador no debe exponerse a la humedad o al agua. Si entra agua en el cargador, aumenta el riesgo de descarga eléctrica. El cargador se debe utilizar únicamente en los interiores secos.

d. Antes de instalar, ajustar, reparar o usar la herramienta es necesario desenchufarla de la toma de corriente.

e. No utilice el cargador colocado sobre una superficie inflamable (por ejemplo, papel, textiles) o en la proximidad de sustancias inflamables. Debido a que la temperatura del cargador sube durante la carga, existe un riesgo de incendio.

f. Antes de cada uso, compruebe el estado del cargador, cable y enchufe. En caso de daños - no utilice el cargador. No debe intentar

desmontar el cargador. Cualquier reparación debe realizarse en un punto de servicio técnico autorizado. El montaje del cargador realizado de forma incorrecta provoca riesgo de descarga eléctrico o incendio.

g. Los niños y personas con discapacidad física, emocional o mental y otras personas cuya experiencia o el conocimiento no es suficiente para manejar el cargador manteniendo al mismo tiempo todas las normas de seguridad, no deben operar el cargador sin la supervisión de una persona responsable. De lo contrario existe el peligro de que el dispositivo se maneje indebidamente y como resultado puede conducir a lesiones.

h. Cuando el cargador no esté en uso, debe desconectarlo de la red de alimentación.

i. Siga todas las instrucciones de carga, no cargue la batería a una temperatura fuera del rango especificado en la tabla de los datos nominales en el manual. Una carga incorrecta o en una temperatura fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.

Reparación:

a. No repare cargadores dañados. Solo se permite reparaciones del cargador por el fabricante o por un punto de servicio técnico autorizado.

b. El cargador desgastado debe desecharse en un punto de recogida para su reciclaje según requisitos para este tipo de residuos.

DESCRIPCIÓN DE ICONOS Y GRÁFICOS UTILIZADOS.

1

2

3

4

5

6

GRAPHITE

1. Lea el manual de instrucciones, siga las advertencias y las reglas de seguridad incluidas.
2. Proteja el cargador contra la humedad y la lluvia.
3. Clase de protección 2.
4. El cargador está diseñado para su uso en interiores secos.
5. Reciclaje.
6. Recogida selectiva.

El proceso de carga de la batería está descrito en el Manual de Uso del dispositivo.

PARAMETROS TÉCNICOS

DATOS NOMINALES

Cargador del sistema Graphite Energy+
Parámetro técnico Valor
Tipo de cargador 58G002
Voltaje 230 V AC
Frecuencia 50 Hz
Tensión de carga 22 V DC
Corriente de carga máx. 2300 mA
Alcance de temperatura ambiente	4°C - 40°C
Tiempo de carga de la batería 58G001	1 h
Tiempo de carga de la batería 58G004	2 h
Clase de protección II
Peso	0,300
Año de fabricación 2018

PROTECCIÓN MEDIOAMBIENTAL

Los dispositivos eléctricos no se deben desechar junto con los residuos tradicionales, sino ser llevados para su reutilización a las plantas de reciclaje especializadas. Podrá recibir información necesaria del vendedor del producto o de la administración local. Equipo eléctrico y electrónico desgastado contiene sustancias no neutras para el medio ambiente. Los equipos que no se sometan al reciclaje suponen posible riesgo para el medio ambiente y para las personas.

* Se reserva el derecho de introducir cambios.

informa que todos los derechos para el contenido de este manual (en adelante: „Manual”), incluido entre otros su texto, fotos, diagramas, dibujos, así como su formato, son propiedad exclusiva de Grupo Topex y están protegidos por la ley según la ley del 4 de febrero 1994 sobre derechos de autor y derechos similares (es decir, B. O. 2006 N° 90, ítem 631 con enmiendas posteriores). Bajo pena de sanciones civiles y penales se prohíbe estrictamente copiar, procesar, editar, modificar con fines comerciales todo el contenido de este Manual, así como sus partes, sin el consentimiento del Grupo Topex por escrito.
