MANUAL DE USUARIO Viola Anselmo Cola
Manual de instalación, uso y mantenimiento
Lea atentamente las instrucciones antes de realizar la instalación, el uso y el mantenimiento.
El manual es parte integrante del equipo.
DICHIARAZIONE DI PRESTAZIONE - DECLARATION OF PERFORMANCE DÉCLARATION DE PERFORMANCE - LEISTUNGSERKLÄRUNG - DECLARACIÓN DE PRESTACIÓN ..... 5 - 6
DICHIARAZIONE DI CONFORMITA' CE – CE DECLARATION OF CONFORMITY - DECLARATION DE CONFORMITE CE - KONFORMITÄTS ERKLÄRUNG CE - DECLARACIÓN DE CONFORMIDAD CE ...... 7 - 8
IT 9 - 37
La Empresa Cola Srl garantiza sus productos según las normas actualmente en vigor, excluyendo las piezas expuestas a normal usura.
Para las condiciones de garantia dirijanse al importador o vendedor autorizado que puede agregar el periodo de garantia obligatoria con un periodo suplementar bajo su total y unica responsabilidad.
La garantía del producto decae por cualquier incovenitente de rotura o incidente debido a la falta de respeto o aplicación de las indicaciones indicadas en el presente manual.
DICHIARAZIONE DI PRESTAZIONE DECLARATION OF PERFORMANCE DÉCLARATION DE PERFORMANCE LEISTUNGSERKLÄRUNG DECLARACIÓN DE PRESTACIÓN
Declaración de Prestación conforme al Reglamento (UE) n° 305/2011
Código de identificación único del producto-tipo:
Modelo y/o n.° de lote y/o n.° de serie (Art. 11-4):
Usos previstos del producto de conformidad con las especificaciones técnicas armonizadas correspondientes:
3
Aparato para calefacción doméstica, alimentado con pellets de madera, con producción de agua caliente.
Nombre o marca registrada del fabricante (Art. 11-5):
LAST CALOR
Nombre y dirección del mandatario (Art. 12-2):
Sistema de valoración y verificación de la constancia de la prestación (Annexe V):
Sistema 3 e 4
System 3 and 4
Laboratorio notificado:
Número de informe de prueba (según el System 3):
La prestación del producto según se establece en los puntos 1 y 2 cumple con las prestaciones declaradas según el punto 8.
Se expide esta declaración de prestación bajo la responsabilidad exclusiva del fabricante, según se establece en el punto 4.
Firmado a nombre y por cuenta del fabricante por:
Luogo e data / Place and date / Lieu et date de délivrance
Como el fabricante y / o representante autorizado establecido en la Comunidad, declara bajo su propia responsabilidad que el equipo cumple con los requisitos esenciales establecidos en las Directivas indicados anteriormente.
INFORMACION SOBRE MARCADO CE
1 ADVERTENCIAS GENERALES
1.1 Introducción
1.2 Uso del manual
1.3 Normas de seguridad
1.4 Descripción técnica
1.5 Combustible y uso permitido
1.6 Accesorios suministrados
1.7 Normas de referencia
1.8 Placa de identificación
1.9 Puesta fuera de servicio de la estufa
1.10 Pedido de reparaciones y recambios
2 TRANSPORTE E INSTALACIÓN
2.1 Embalaje, acarreo, expedición y transporte
2.2 Lugar de instalación, emplazamiento y prevención de
incendios
2.3 Toma de aire
2.4 Salida de los humos de combustión
2.4.1 Tipos de instalación
2.5 Control de la posición del brasero y de los
turbuladores
2.6 Conexión eléctrica

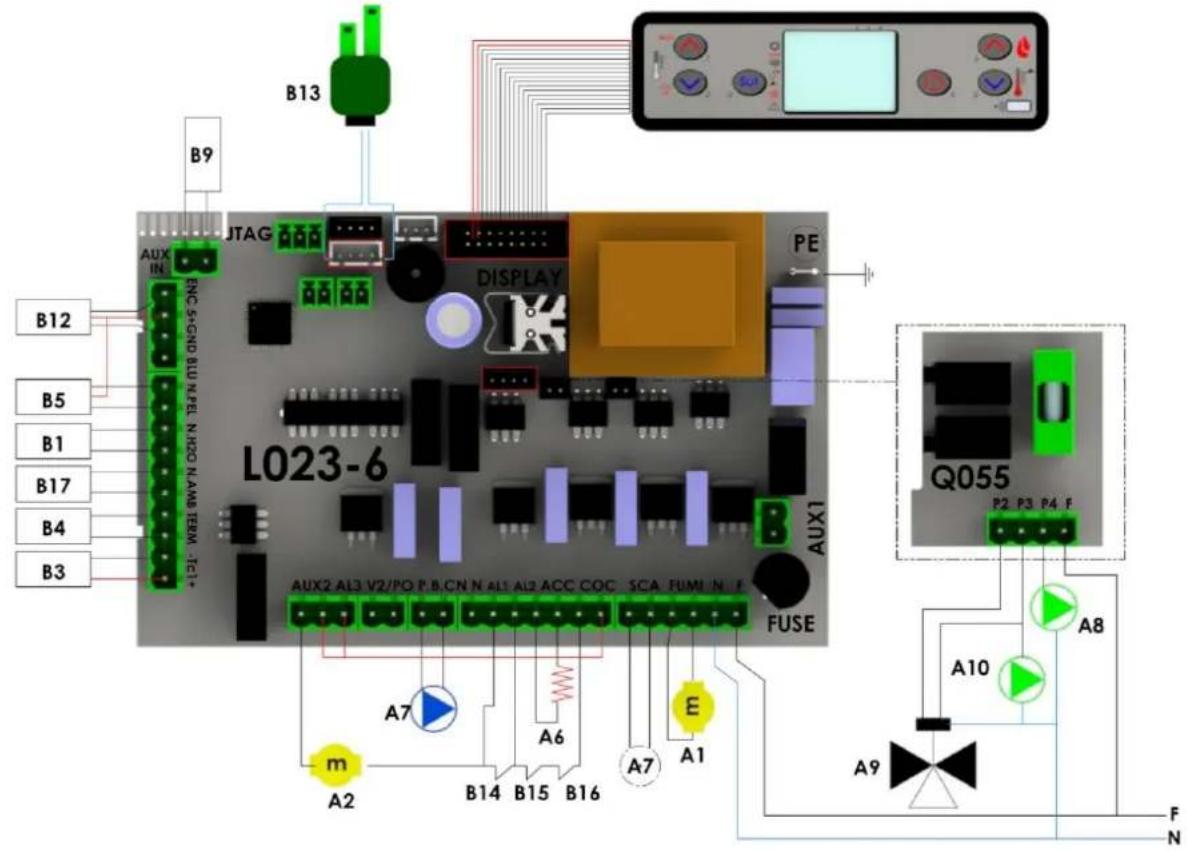

2.7 Esquema eléctrico

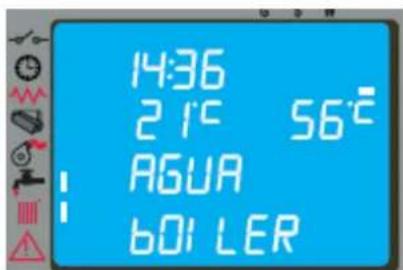

2.8 Esquema eléctrico para instalación por zonas

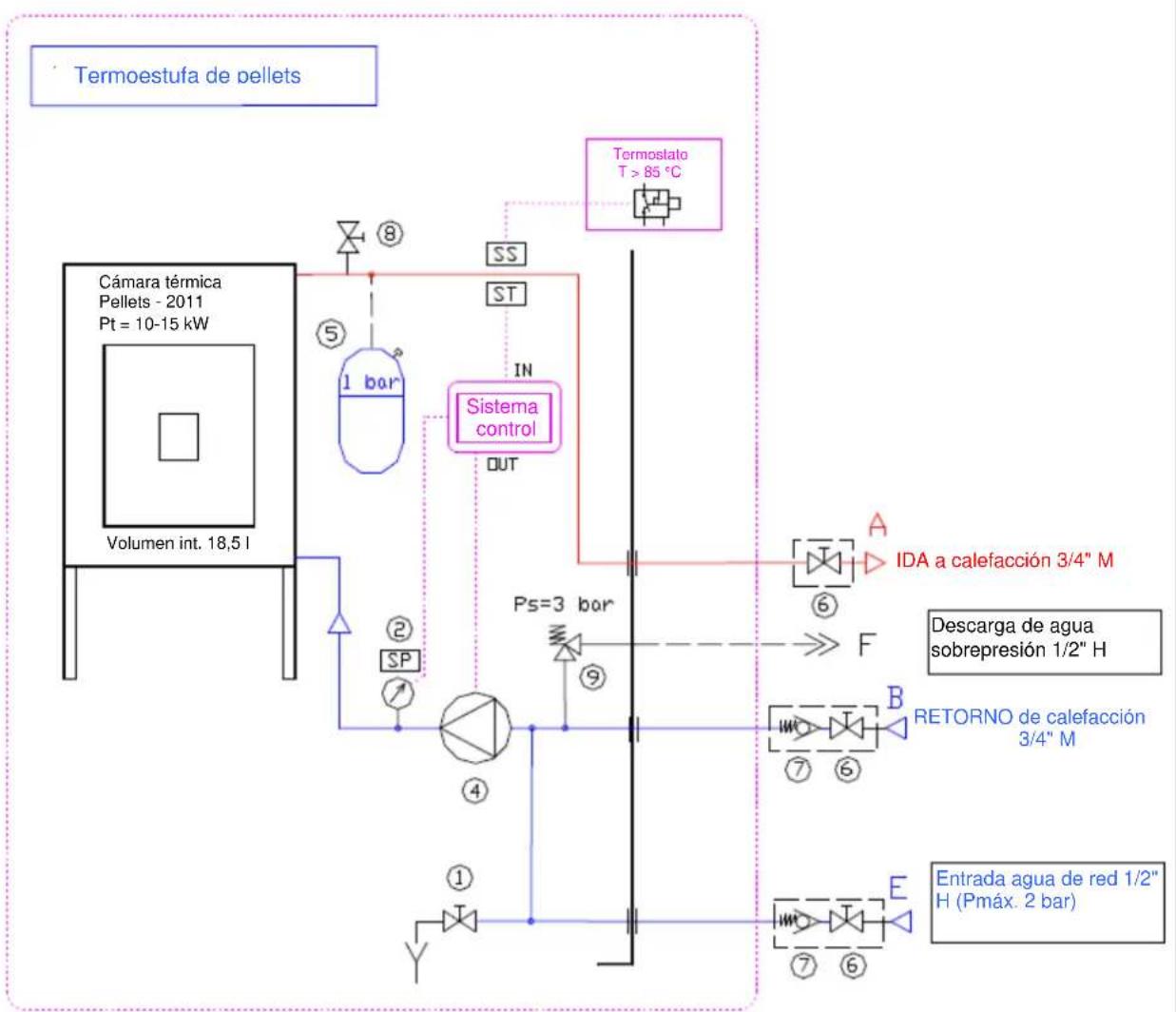

2.9 Conexiones hidráulicas
2.10 Emergencias
3 SEGURIDAD DE LA ESTUFA
3.1 Distancia mínima de materiales inflamables
3.2 Dispositivo de seguridad en la salida de humos
3.3 Seguridad contra sobrepresiones en la cámara de combustión
3.4 Sobrecalentamiento - termostato de seguridad del depósito de pellets
3.5 Seguridad contra el retorno de llama al conducto de alimentación de pellets
3.6 Dispositivo eléctrico de protección contra sobrecorrientes
3.7 Seguridad contra la interrupción de la corriente
3.8 Seguridad contra sobrepresiones en el circuito hidráulico
3.9 Fallo del ventilador de humos
4 USO DE LA ESTUFA
4.1 Introducción

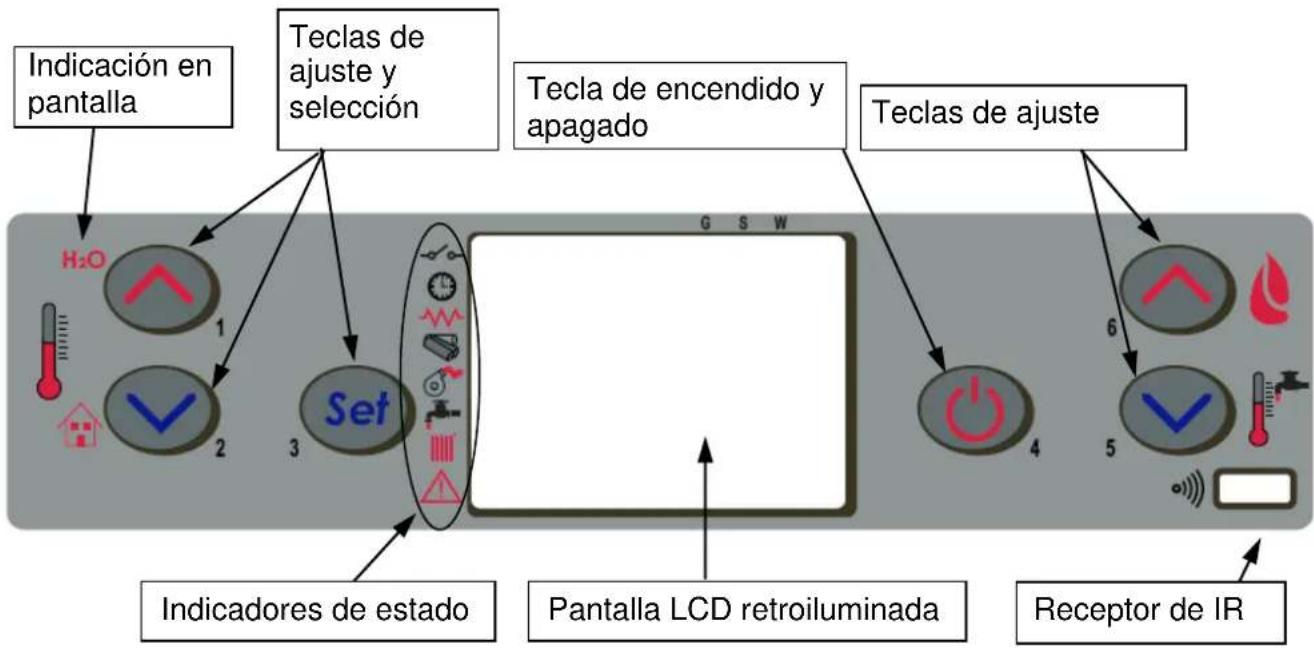

4.2 Descripción del panel de mandos
4.3 Encendido
4.3.1 Control antes del encendido

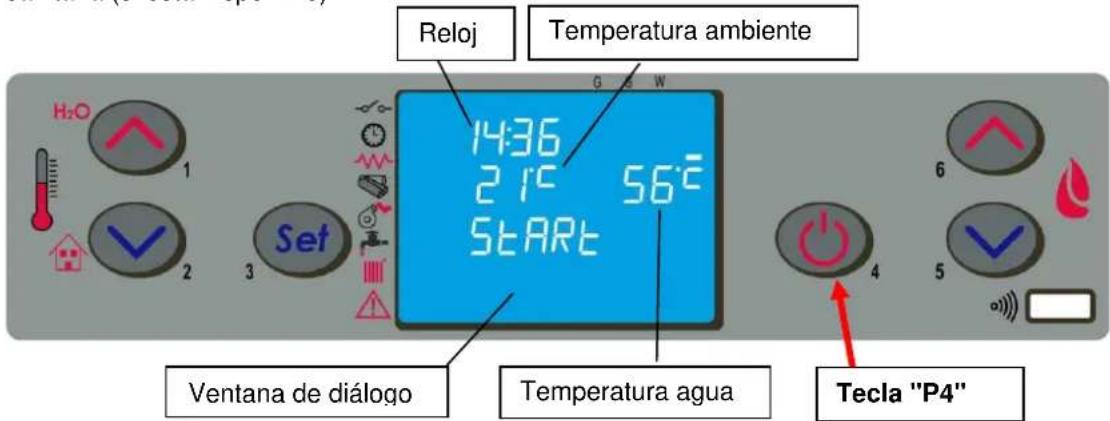

4.3.2 Puesta en marcha

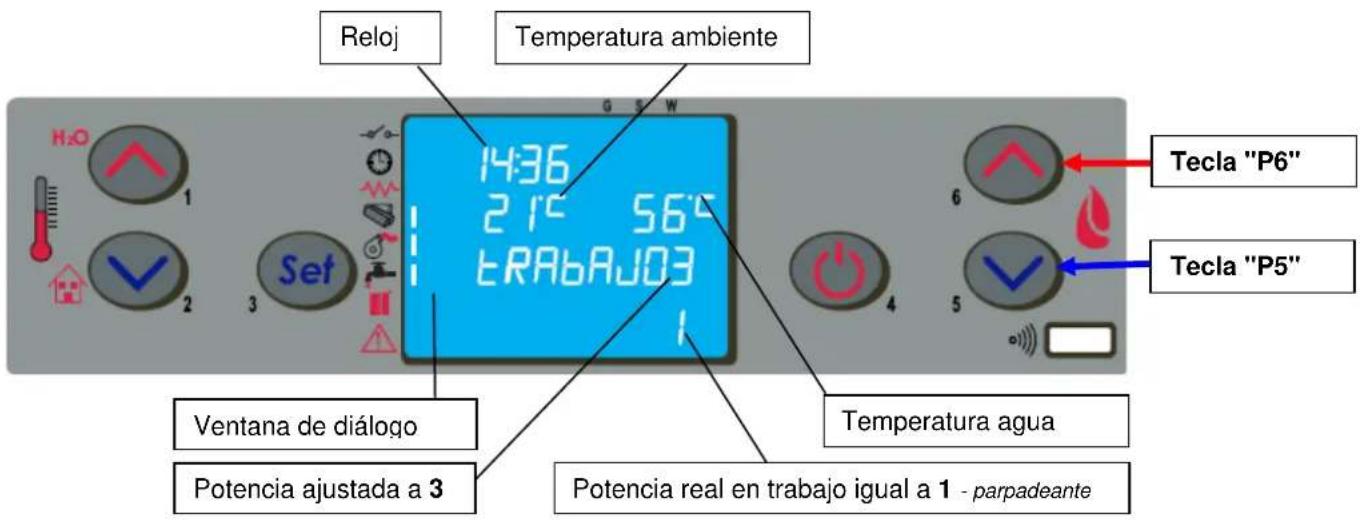

4.4 Funcionamiento

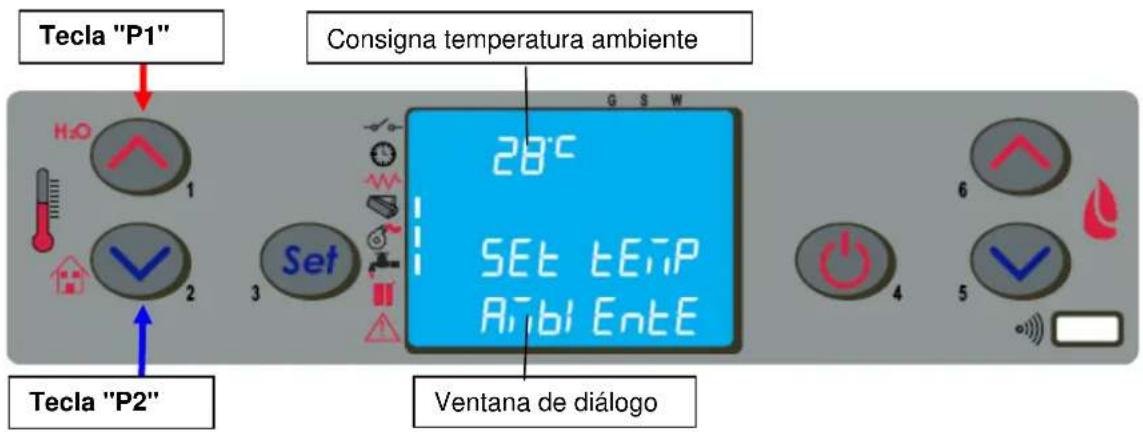

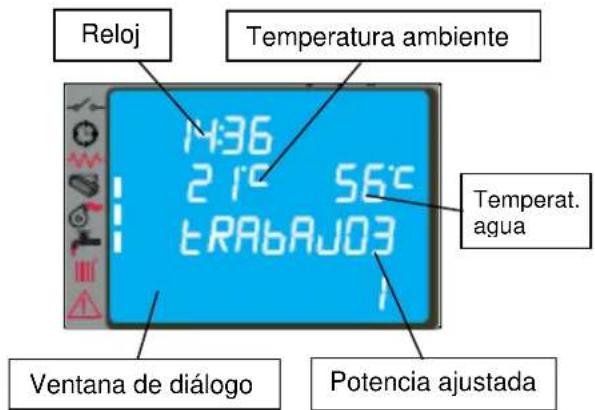

4.4.1 Modificación de la consigna de temperatura ambiente
4.4.2 Modificación de la consigna de temperatura del agua
4.4.3 Reencendido desde STAND-BY

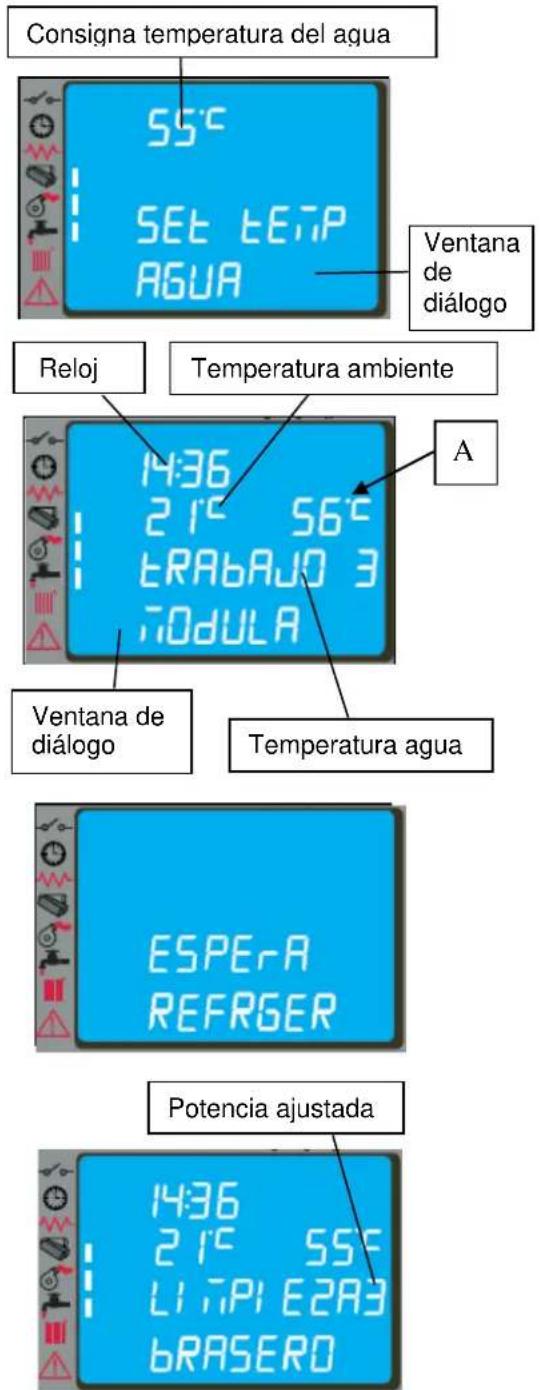

4.4.4 Limpieza del brasero

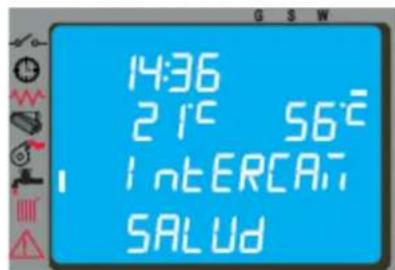

4.4.5 Agua caliente sanitaria con intercambiador rápido

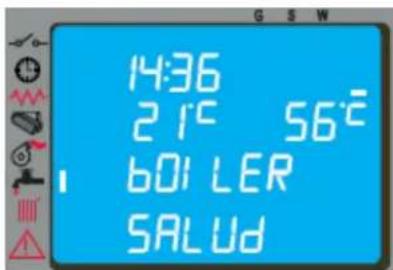

4.4.6 Agua caliente sanitaria con acumulador
4.4.7 Sistema con depósito de inercia / acumulador de calor
4.5 Apagado

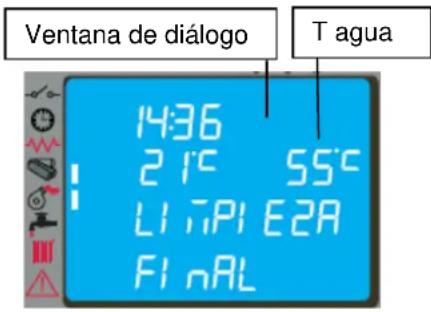

4.6 Menús
4.6.1 menú 01 - Ajuste ventiladores
4.6.2 menú 02 - Ajuste reloj

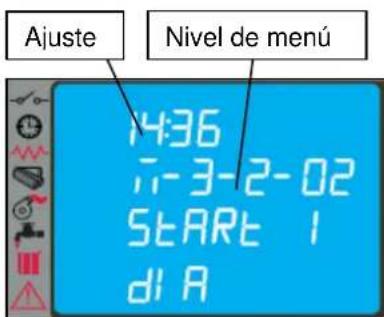

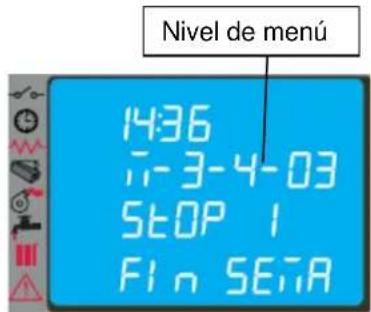

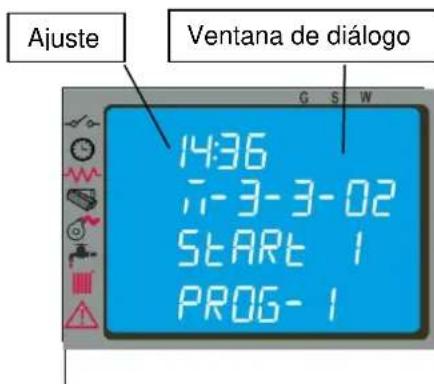

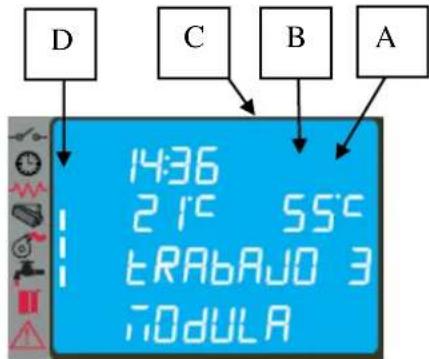

4.6.3 menú 03 - Habilitar crono
4.6.4 menú 04 - Elegir idioma
4.6.5 menú 05 - Modo stand-by
4.6.6 menú 06 - Avisador acústico

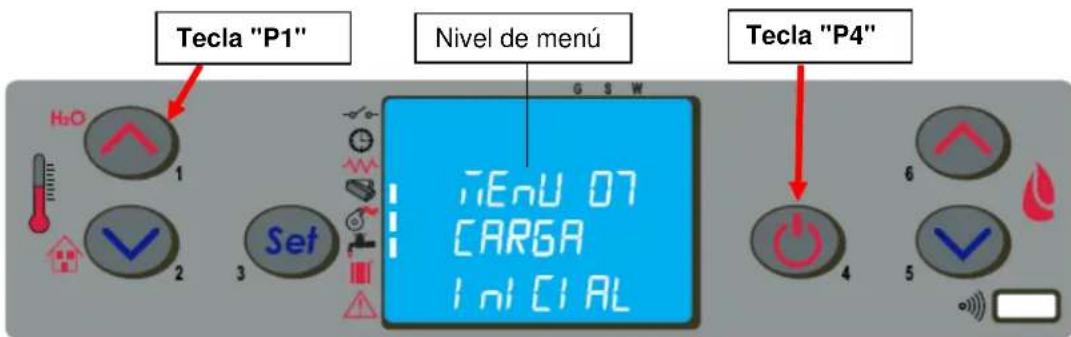

4.6.7 menú 07 - Carga inicial
4.6.8 menú 08 - Estado de la estufa
4.6.9 menú 09 - Calibrado por parte del
técnico

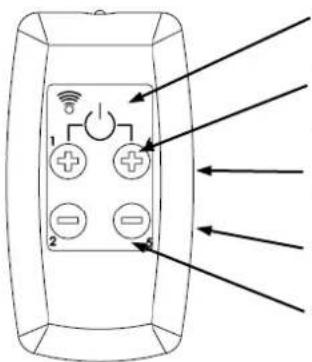

4.8 Mando a distancia

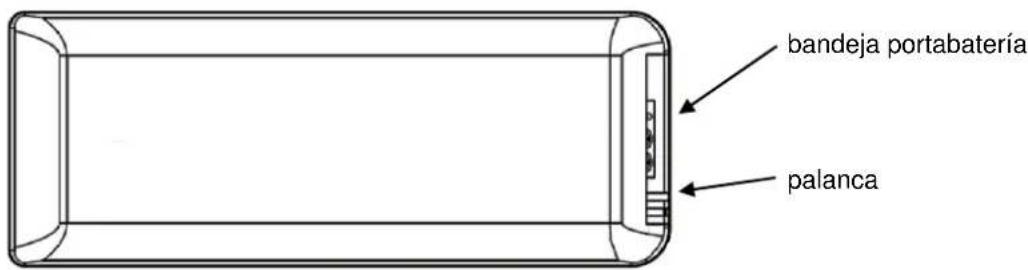

4.7.1 Sustitución de la batería
4.8 Termostato - cronotermostato externo
4.9 Período de inactividad (final de temporada)
5 LIMPIEZA DE LA ESTUFA
5.1 Limpieza del brasero
5.2 Limpieza del cenicero
5.3 Limpieza del vidrio
5.4 Limpieza del extractor de humos y de la
cámara de combustión
5.5 Limpieza del debímetro
5.6 Limpieza de las cerámicas
5.7 Limpieza del tubo de humos - chimenea

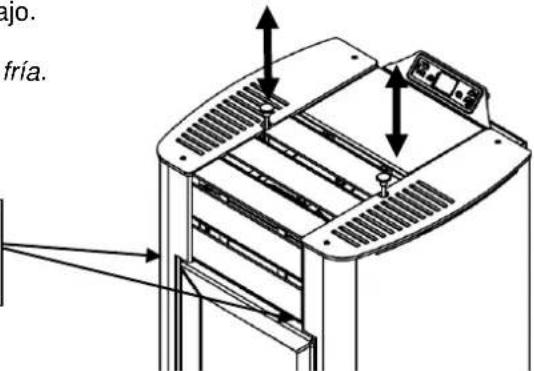

5.8 Limpieza de los intercambiadores con el sacudidor de turbuladores
6 MANTENIMIENTO
6.1 Introducción
6.2 Desmontaje del revestimiento de ceramico

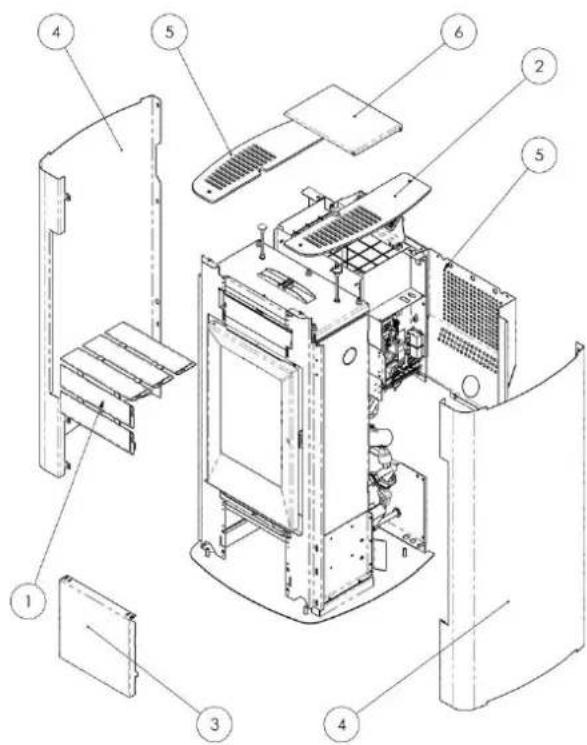

6.3 Desmontaje del revestimiento de acero
6.4 Componentes internos de la estufa

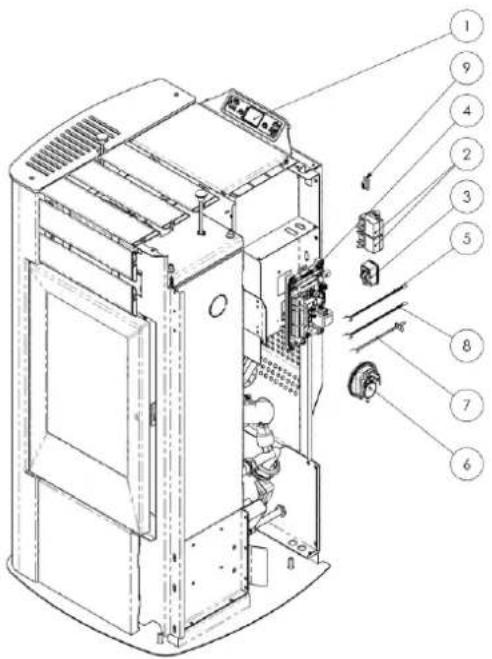

6.5 Componentes eléctricos

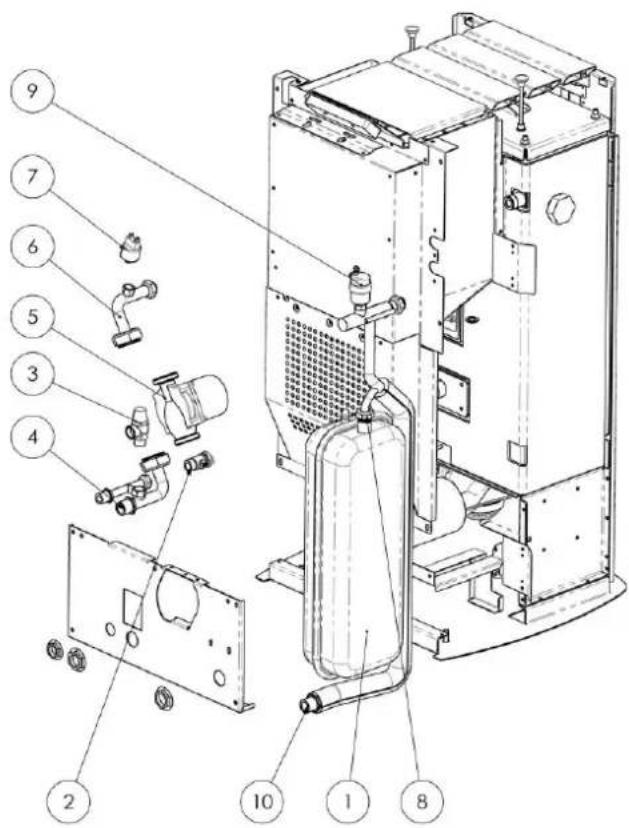

6.6 Componentes hidráulicos
7 LOCALIZACIÓN DE AVERÍAS
7.1 Gestión de las alarmas
1 ADVERTENCIAS GENERALES
1.1 Introducción
Estimado Cliente:
En primer lugar, deseamos agradecerle la confianza que nos ha demostrado al adquirir uno de nuestros productos.
Le invitamos a leer y seguir atentamente los consejos dados en este manual de instalación, uso y mantenimiento para aprovechar al máximo las características de este equipo.
Todos los documentos relativos a certificaciones o declaraciones del aparato, en particular la Declaración de conformidad y la Declaración de prestaciones, pueden verse en el sitio web de la marca comercial de pertenencia.
1.2 Uso del manual
El fabricante se reserva el derecho a realizar modificaciones técnicas o estéticas de los productos en cualquier momento y sin preaviso.
Las operaciones de instalación, uso y mantenimiento de la estufa deben cumplir los requisitos expuestos en este manual, así como las leyes y las normas europeas, nacionales, regionales, provinciales y municipales.
Las figuras y medidas, los esquemas y demás información tienen solo valor indicativo.
El presente manual es parte integrante del producto. En caso de venta o cesión a otra persona, o de instalación en otro lugar, debe acompañar al equipo para futuras consultas.
Si el manual se pierde o se daña, solicite otro ejemplar al Centro de asistencia técnico autorizado.
Este símbolo indica la presencia de un mensaje importante, que requiere especial atención y cuyo incumplimiento puede causar daños graves a la estufa y a las personas.
Los detalles que requieren mayor atención se destacan mediante el texto en negrita.
1.3 Normas de seguridad
- Leer este manual antes de realizar operaciones de instalación, uso y mantenimiento de la estufa.
- Hacer realizar la instalación, la conexión eléctrica, la prueba y el mantenimiento por un técnico autorizado.
- Conectar la estufa a una chimenea según normas a través de un terminal inspeccionable. La conexión de varios aparatos a una misma chimenea debe estar autorizada por las normas locales y por el organismo de control de este tipo de sistemas.
- Conectar la estufa a la aspiración mediante un tubo o toma de aire desde el exterior.
- Conectar la estufa a una toma de corriente homologada de 230 V - 50 Hz.
- En el modelo TERMO, conectar el equipo a la instalación de calefacción. No utilizarlo en ningún caso sin la conexión hidráulica y sin cargar agua en la cámara térmica.
- Controlar que la instalación eléctrica y las tomas de corriente tengan capacidad para soportar la absorción máxima del equipo, indicada en la placa y en este manual.
- Antes de hacer cualquier operación de mantenimiento, desconectar la estufa de la corriente eléctrica y dejar que se enfríe.
- No utilizar líquidos o sustancias inflamables para encender la estufa o reavivar la llama: con la estufa en marcha, los pellets se encienden automáticamente.
- Alimentar la estufa exclusivamente con pellets de madera que tengan las características descritas en este manual.
- No utilizar la estufa como incinerador de residuos.
- No cerrar en ningún caso las entradas de aire comburente ni las salidas de humos.
- No manipular sustancias fácilmente inflamables o explosivas cerca de la estufa encendida.
- No quitar la rejilla de protección del depósito de pellets.
- No utilizar la estufa con la puerta de la cámara de combustión abierta o con el vidrio rajado o roto.
- Durante el funcionamiento, el intenso calor generado por la combustión de los pellets calienta las superficies externas de la estufa, en particular la puerta de la cámara, la manija y el tubo de salida de humos. Evitar el contacto con dichas partes sin una protección adecuada.
- Mantener a una distancia prudencial los objetos inflamables o que no resistan al calor.
- Limpiar correctamente el brasero a cada encendido o recarga de pellets.
- Evitar la formación de humo y de material inquemado durante el encendido y el funcionamiento. Si se acumula mucho pellet sin quemar en el brasero, quitarlo manualmente antes del próximo encendido.
- Hacer limpiar el conducto y los deflectores de humo, dentro de la cámara de combustión, por un técnico autorizado.
- Advertir a los niños y huéspedes de los peligros anteriormente descritos.
- En caso de anomalías de funcionamiento, no reencender la estufa hasta que se haya resuelto la causa del problema.
- Las modificaciones de la estufa o el uso de recambios no originales sin la debida autorización pueden poner al usuario en peligro, ante lo cual el fabricante queda exento de responsabilidad civil o penal.
- Utilizar solo recambios originales indicados por el fabricante.
El fabricante no asume ninguna responsabilidad por inconvenientes, roturas o accidentes debidos a la inobservancia de las indicaciones dadas en el presente manual.

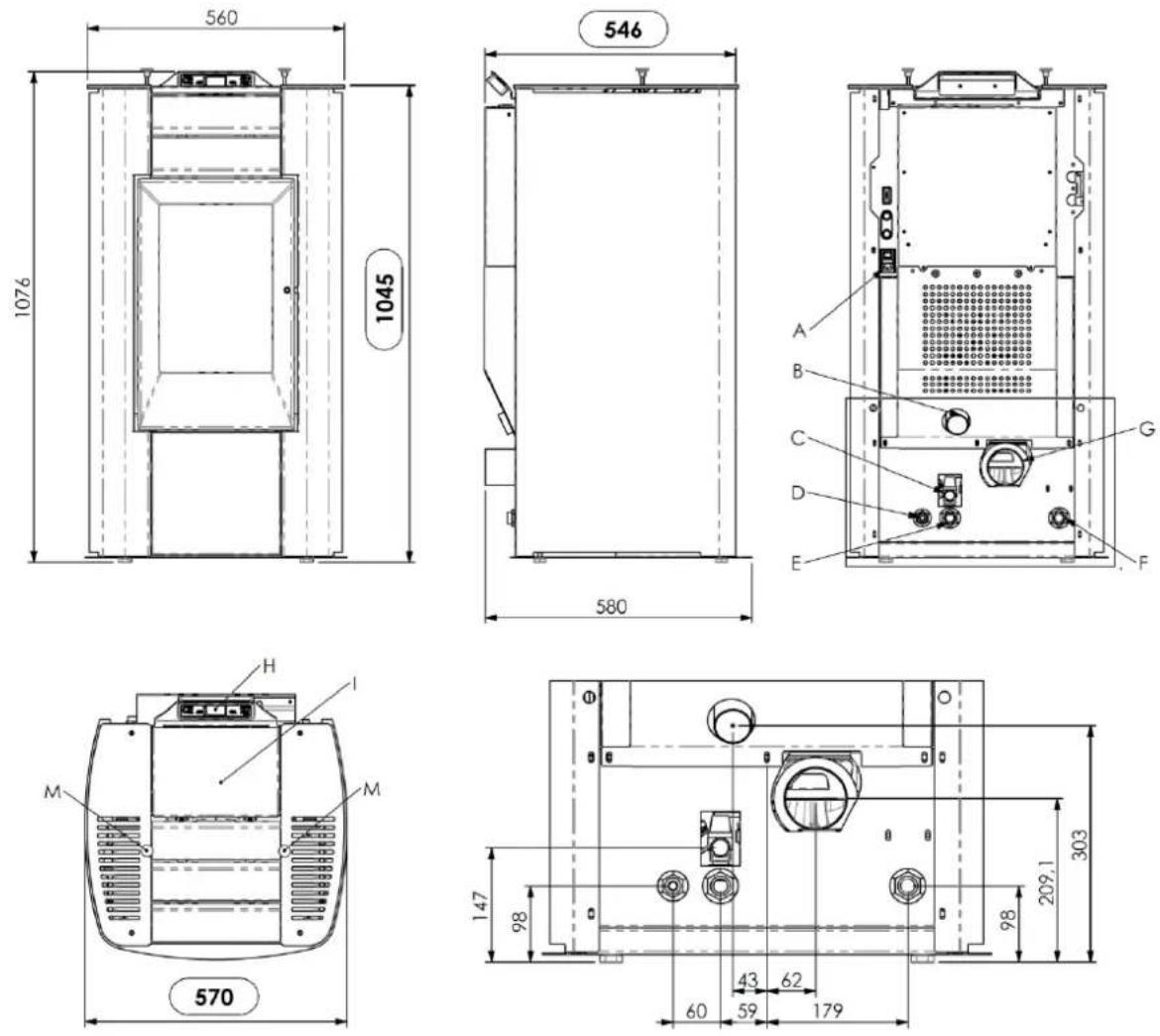

1.4 Descripción técnica
La estufa funciona exclusivamente con pellets y se puede conectar fácilmente al sistema de calefacción. Está provista de sistemas automáticos de control que aseguran un rendimiento térmico ideal y una combustión completa. Además, los dispositivos de seguridad garantizan un funcionamiento sin riesgos para la estufa y para los usuarios. El equipo instalado según las normas funciona con cualquier condición climática exterior. No obstante, en situaciones críticas como viento fuerte o heladas pueden actuar los dispositivos de seguridad que apagan la estufa. La estufa mod. TERMOVIOLA**, con potencia al agua de 15 kW, garantiza un volumen máximo calefactable de 500 m³ para viviendas con necesidad térmica de 30 W/m³. Este valor puede variar en función del aislamiento, del tipo y de la zona climática, factores que han de tenerse en cuenta para elegir correctamente el aparato. Para obtener información técnica, consulte la tabla en la página 8.
Leyenda:
A - Conexión del cable eléctrico
B - Aspiración de aire comburente
C - Descarga de agua en sobrepresión (1/2" H - 3 bar)
D - Conexión a la red de agua para calefacción 1/2" M (máx. 2 bar)
E - Retorno de instalación (3/4" M)
F - Ida a instalación (3/4" M)
G - Conexión tubo salida de humos D 80 mm
H - Panel de mandos mod. F047
I - Tapa del depósito de pellets
L - Pies regulables
M - Pomo para sacudir los turbuladores

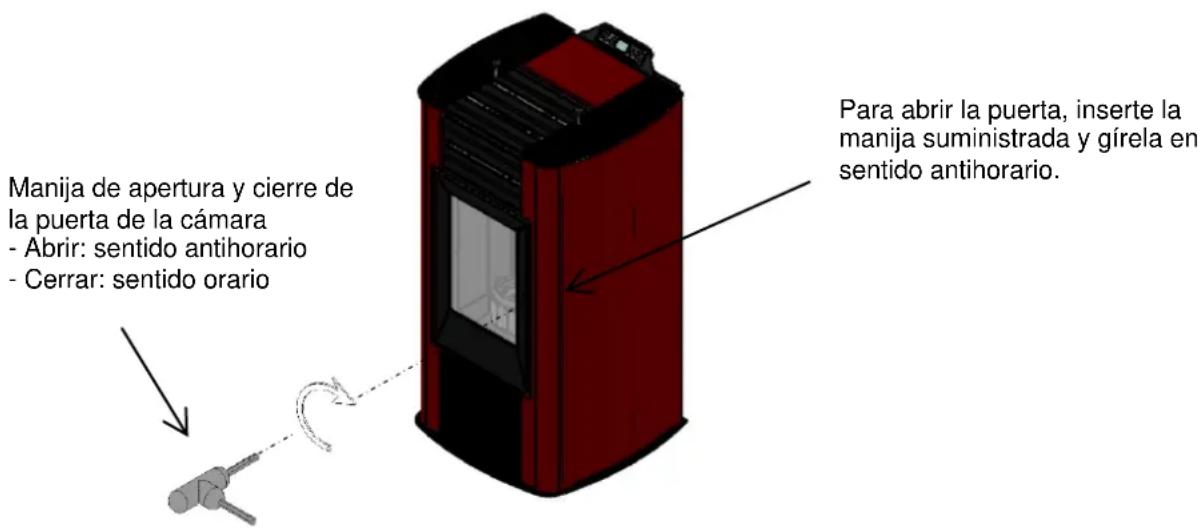

Apertura y cierre de la puerta de la cámara en la termoestufa de pellets TERMO VIOLA\*\*
Las estufas de pellets funcionan exclusivamente con pellets (pastillas) de diferentes maderas conformes a la norma DIN plus 51731, UNE EN17225-2 o Ö-Norm M 7135, con las siguientes características:
| Poder calorífico: | mín. 4,8 kWh/kg ( 4180 kcal/kg ) |
| Densidad: | 680-720 kg/m3 |
| Humedad: | máx. 10 % en peso |
| Diámetro: | 6 ± 0,5 mm |
| Porcentaje de cenizas | máx. 1,5 % en peso |
| Longitud: | mín. 6 mm - máx. 30 mm |
| Composición: | 100 % madera sin tratar proveniente de la industria de la madera o de postconsumo, sin añadido de aglomerantes y sin corteza, conforme a las normas vigentes. |
| Embalaje: | en sacos de material ecocompatible o biodegradable, o de papel |
El depósito de pellets está en la parte posterior de la estufa. La tapa del depósito se encuentra en la parte superior y la carga se efectúa manualmente, solo con la estufa apagada y con cuidado de que los pellets no sobresalgan ni se caigan del depósito.
El uso de pellet con características distintas a las del utilizado por el técnico durante el primer encendido exige una recalibración de los parámetros de carga. Esta operación no está cubierta por la garantía.
- Guarde el pellet en un lugar seco y protegido.
- Para garantizar un funcionamiento regular y eficaz, no coloque pellets ni otros combustibles manualmente en el brasero.
- Evite cargar combustibles no aprobados en el depósito.
- No introduzca objetos extraños en el depósito, como recipientes, cajas, bolsas o metales.
- El uso de pellet de baja calidad y no aprobado compromete el funcionamiento del equipo y puede dañarlo, con anulación de la garantía y exención de responsabilidad del fabricante.
1.6 Accesorios suministrados
El suministro incluye:
Cable de alimentación eléctrica
Manual de instalación, uso y mantenimiento
Manija para abrir y cerrar la puerta
Mando a distancia
1.7 Normas de referencia
| Norma UNE EN 14785:2006: | Requisitos de diseño, fabricación, seguridad y prestaciones, instrucciones y marcado, y respectivos métodos de prueba para la homologación de generadores de calor alimentados con pellets. |
| Norma UNE EN 60335-1: | Seguridad de aparatos electrodomésticos y similares - parte 1. |
| Norma UNE EN 60335-2-102: | Seguridad de aparatos electrodomésticos y similares - parte 2. |
| Norma UNE EN 55014-1: | Resistencia electromagnética - Requisitos para electrodomésticos, herramientas eléctricas y equipos eléctricos similares - Parte 1. Emisión de interferencias. |
| Norma UNE EN 55014-2: | Resistencia electromagnética - Requisitos para electrodomésticos, herramientas eléctricas y equipos eléctricos similares - Parte 2. Inmunidad, Normas de familia de producto. |
| Norma UNE EN 61000-3-2: | Límites de emisión de corrientes armónicas (corriente de entrada ≤ 16 A por fase). |
| Norma UNE EN 61000-3-3: | Limitación de las variaciones de tensión y flicker en las redes públicas de suministro de baja tensión para los equipos con corriente nominal ≤ 16 A. |
| Norma UNE EN 62233: | Métodos de medida de los campos electromagnéticos de electrodomésticos y similares en relación con la exposición humana. |
| Normas DIN plus 51731 – UNE EN 14961-2 - Ö-Norm M 7135: | Normas sobre las especificaciones y clasificación del pellet. |
1.8 Placa de identificación
La placa de identificación está en la cara interna de la tapa del depósito de pellets o en la pared posterior de la estufa. En ella se indican los datos característicos de la estufa, como la identificación del fabricante, el número de serie, el marcado CE, el laboratorio de ensayo y el número de referencia de la Declaración de prestaciones.
1.9 Puesta fuera de servicio de la estufa
Cuando decida no utilizar más la estufa, desconéctela de la red eléctrica y vacíe el depósito de pellets. Para desechar la estufa, llévela en un embalaje robusto y precintado a un centro especializado en el tratamiento de este tipo de equipos, o entreguela al vendedor si adquiere una estufa nueva de características similares.
El símbolo del contenedor tachado que aparece en la etiqueta del equipo indica que este, al final de su vida útil, no debe desecharse junto con otros residuos.
1.10 Pedido de reparaciones y recambios
Para solicitar reparaciones o recambios, contacte con el vendedor del equipo, el importador de zona o el centro de asistencia autorizado más cercano, indicando de modo claro los siguientes datos: modelo de estufa, número de serie, fecha de compra, lista de recambios e información sobre las anomalías observadas.
- Los componentes deben ser reparados por personal autorizado.
- Antes de realizar cualquier operación, se debe comprobar que la estufa esté desconectada de la electricidad y fría.
- Exija el uso de recambios originales.
2 TRANSPORTE E INSTALACIÓN
2.1 Embalaje, acarreo, expedición y transporte
La estufa se puede transportar con su embalaje en una carretilla elevadora, introduciendo las horquillas, de longitud adecuada, en las cavidades del palet de madera. Compruebe que los dispositivos utilizados para la elevación y el transporte soporten el peso de la estufa, indicado en la placa de identificación y en el presente manual.
No pase la carga por sitios donde la caída pueda representar un peligro.
Abra el embalaje, saque la estufa del palet, controle que sea conforme a las ilustraciones de las páginas siguientes y ubíquela en el lugar elegido.
Se recomienda apoyar la estufa en el suelo, en el lugar de instalación, con mucho cuidado y evitando golpes. Es indispensable comprobar que el suelo pueda resistir el peso de la estufa; si no es así, consulte a un técnico especializado.
En conformidad con las normas vigentes, la eliminación y el reciclado del embalaje son responsabilidad del usuario final.

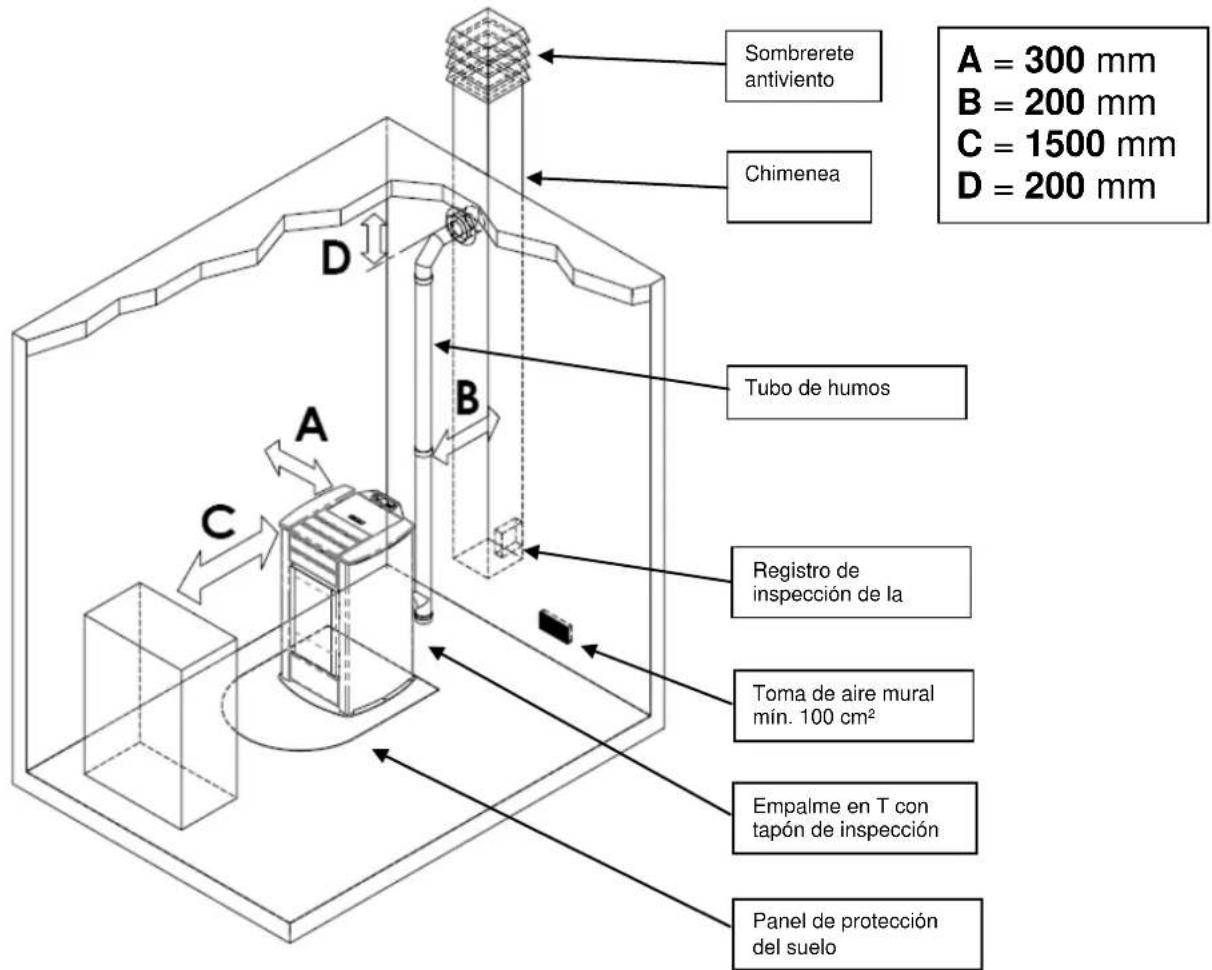

2.2 Lugar de instalación, emplazamiento y prevención de incendios
El lugar de instalación debe estar suficientemente ventilado para permitir la evacuación de una eventual pérdida de humos de combustión.
El equipo está realizado para funcionar en ambientes domésticos con temperatura no inferior a 0 °C. Está dotado de función antihielo, que activa la bomba de calefacción cuando la temperatura de la instalación es inferior a 6 °C para proteger la cámara térmica y el circuito de calefacción/agua sanitaria. La función antihielo está operativa solo si la estufa está conectada a la alimentación eléctrica.
Para evitar el riesgo de incendio, es necesario proteger del calor las estructuras cercanas a la estufa. Por ejemplo, si el suelo es de madera o de otro material inflamable, se debe apoyar la estufa en un panel de acero o de cristal templado. Las vigas o tablas de madera situadas arriba de la estufa o atravesadas por los pasos de humos deben protegerse con arreglo a las normas de instalación vigentes. Se aconseja tener a mano un dispositivo antiincendios adecuado.
La distancia frontal mínima para la protección de objetos inflamables es de 1,5 m. En el dibujo siguiente se indican las distancias mínimas de seguridad respecto a materiales inflamables.
La estufa tiene cuatro pies regulables para compensar los posibles desniveles del suelo. Para nivelarla, inclínela y gire el pie que necesite regulación.
La estufa se suministra con la sonda de ambiente fijada con una abrazadera a la pared posterior. Se aconseja quitar la abrazadera y ubicar la sonda donde pueda hacer la mejor lectura posible de la temperatura ambiente.
Para hacer las mediciones lejos de la estufa, se aconseja instalar un termostato/cronotermostato de ambiente (apartado 4.8).
- No instale la estufa en dormitorios, cuartos de baño ni, en general, en otros ambientes donde ya exista otro equipo de calefacción sin un flujo de aire independiente.
- Si el suelo es de madera, apoye la estufa en un panel de protección conforme a las normas vigentes.
- Se aconseja tener a mano un dispositivo antiincendios adecuado.
- Está prohibido instalar la estufa en ambientes con atmósfera explosiva.
2.3 Toma de aire
El conducto de aspiración o toma de aire de la estufa se encuentra en la parte posterior y es de sección circular con diámetro de 50 mm.
El aire de combustión se puede aspirar:
del ambiente, con la condición de que cerca de la estufa haya una toma de aire de pared, con una superficie mínima de 100 cm² que no pueda ser obstruida, comunicada con el exterior y protegida por fuera con una rejilla;
por conexión directa al exterior, mediante un tubo con diámetro interior de 50 mm y longitud máxima de 1,5 m.
2.4 Salida de los humos de combustión
La salida de humos se puede hacer mediante conexión a una chimenea convencional.
- Se recomienda al instalador verificar la eficiencia y el estado de la chimenea y la conformidad con las normas locales, nacionales y europeas.
- Es necesario utilizar tubos y empalmes certificados, con juntas adecuadas que aseguren la estanqueidad.
- En caso de incendio, apague la estufa y llame inmediatamente a los bomberos si no consigue extinguirlo al primer intento.
2.4.1 Tipos de instalaciones
A continuación se detallan las definiciones y los requisitos para realizar la salida de humos :
CHIMENEA: conducto vertical que recoge y expulsa a una altura adecuada del suelo los productos de combustión de un solo aparato o, en casos permitidos, de más de uno.
Requisitos técnicos de la CHIMENEA. Debe: - ser estanca a los productos de combustión y contar con el aislamiento necesario en función de la utilización;
- ser lo más vertical posible, con una desviación inferior a 45° respecto al eje;
- estar suficientemente aislada de materiales inflamables mediante una cámara de aire o aislante;
- tener sección interior preferiblemente circular, constante, libre e independiente;
- en lo posible, tener una cámara inspeccionable para la recolección de materiales sólidos
- y eventuales condensados, debajo de la embocadura del tubo de humos.
Requisitos técnicos del TUBO DE HUMOS: - no debe atravesar locales donde no se permita instalar aparatos de combustión;
- está prohibido realizarlo con tubos metálicos flexibles o de fibrocemento;
- está prohibido utilizar elementos en contrapendiente;
- los tramos horizontales deben tener una pendiente mínima de 3 % hacia arriba;
- la longitud del tramo horizontal debe ser lo menor posible y nunca superior a 3 m;
- el número de cambios de dirección, sin el empalme en T, no debe ser superior a tres;
- para un cambio de dirección de más de 90°, usar como máximo dos codos cuya longitud en proyección horizontal no sea superior a 2 m;
- el tubo de humos debe tener sección constante y permitir la extracción del hollín.
SOMBRERETE: dispositivo montado en la cima de la chimenea que sirve para descargar a la atmósfera los productos de la combustión.
Requisitos técnicos del SOMBRERETE: - debe tener sección equivalente a la de la chimenea;
- la sección útil no debe ser inferior al doble de la sección interior de la chimenea;
- debe impedir la entrada de lluvia y cuerpos extraños y asegurar la evacuación de los productos de la combustión en cualquier condición atmosférica;
- debe garantizar una adecuada dispersión de los productos de la combustión y estar situada fuera de la zona de reflujo;
- no debe estar provista de medios mecánicos de aspiración.
La salida directa de los productos de la combustión debe hacerse en la cubierta del inmueble; está prohibido dirigirla a espacios cerrados aunque carezcan de techo.
2.5 Control de la posición del brasero y de los turbuladores
Antes de encender la estufa, es importante controlar que el brasero esté en la posición correcta y enganchado en las fijaciones. Controlar también que los pomos para sacudir los turbuladores estén bajados (en reposo). La posición incorrecta del brasero o de los turbuladores provoca fallos de funcionamiento y un ennegrecimiento excesivo del vidrio.
A cada encendido del equipo, controle que el brasero y el sacudidor de los turbuladores estén bien ubicados.
2.6 Conexión eléctrica
Conecte el cable de alimentación eléctrica por una parte a la toma posterior de la estufa y por la otra a una toma de corriente mural.
La tensión de la red eléctrica debe tener el valor que se indica en la placa de identificación de la estufa y en el apartado de datos técnicos de este manual.
Antes de un período de inactividad de la estufa, se recomienda desconectarla de la corriente eléctrica.
- Compruebe que la instalación eléctrica sea conforme a las normas y esté dotada de puesta a tierra e interruptor diferencial.
- El cable de alimentación no debe tocar nunca el tubo de salida de humos de la estufa.
2.7 Esquema eléctrico
Esquema eléctrico con válvula de 3 vías
| A2 | Motor sinfin |
| A6 | Bujia |
| A7 | Bomba de calefacción |
| A8 | Bomba de calefacción acoplado a la segunda bomba A10 |
| A9 | Válvula de tres vias * |
| A10 | Bomba sanitaria junto a la calefacción con bomba A8 * |
* Opt.
| B1 | Sonda agua de seguridad de la caldera (S1) |
| B3 | Sonda de humos |
| B4 | Termostato ambiente / Termostato puffer caleffacion. * |
| B5 | Transductor de presión agua |
| B9 | Flujostato / termostato acumulador ACS * |
| B12 | Codificador ventilador humos |
| B13 | Debimetro |
| B14 | Conmutador de presion |
| B15 | Termostato de seguridad pellet |
| B16 | Termostato de seguridad H_2O |
| B17 | Sonda de ambiente |
2.8 Esquema eléctrico para instalación por zonas
Antes de instalar la termoestufa en la vivienda, controle el tipo de sistema de calefacción. Si está dividido en zonas, es necesario montar una centralita electrónica específica para circuitos multizona, que se suministra como opcional. Esto es necesario para evitar que la cámara térmica se sobrecaliente por el posible cierre simultáneo de las válvulas de zona, con el consiguiente corte del agua caliente.
La potencia térmica del equipo se debe calcular antes de instalarlo, teniendo en cuenta las necesidades de calor del edificio conforme a las normas vigentes. El sistema debe estar provisto de todos los componentes necesarios para el funcionamiento correcto. Según las normas y la buena práctica de instalación, entre la estufa y el sistema de calefacción deben montarse válvulas de corte y válvulas antirretorno para aislarlos entre sí en caso de mantenimiento o control.
Durante la carga de agua en la cámara térmica, proceda lentamente para expulsar todo el aire por el purgador. La estufa de pellets tiene en su interior el circuito hidráulico de calefacción, compuesto de circulador, válvula de seguridad, purgador de aire, sondas de temperatura y transductor de presión.
Se recuerda que, si el sistema de calefacción está dividido en zonas, es indispensable instalar una centralita multizona que se suministra a pedido.
Para conectar la termoestufa a un sistema de agua sanitaria, se aconseja llamar a un técnico autorizado a fin de que optimice el conexionado hidráulico y las prestaciones de todo el sistema sin comprometer el funcionamiento del aparato. Para la conexión al circuito de agua sanitaria, es necesario instalar una válvula de 3 vías fuera de la estufa cuando el circuito no es funcional con la bomba sanitaria.
Para conectar la valvola de 3 vias se debe pedir la tarjeta electrónica suplementaria mod. I055 para la gestión de los mandos. Puede ser necesario actualizar el software de la tarjeta base de control.
Durante el transporte de la estufa, las juntas del sistema hidráulico pueden aflojarse o moverse y causar pérdidas de agua tras la puesta en marcha. Para evitarlo, durante la carga de agua y a las pocas horas de funcionamiento, se recomienda controlar el apriete de las tuercas de fijación de los circuladores y la cámara térmica, y ventear el aire que haya quedado en la instalación.
Junto con estos accesorios se debe pedir la tarjeta electrónica suplementaria mod. 1055 para la gestión de los mandos. Puede ser necesario actualizar el software de la tarjeta base de control.
Una vez terminada la conexión del agua sanitaria, se debe entrar en el menú técnico del control y seleccionar el tipo de circuito. Las funciones del agua sanitaria implementadas (INTERCAMBIADOR SANITARIO, ACUMULADOR o ACUMULADOR SANITARIO) se indican en pantalla –con uno de los mensajes detallados más abajo– al producirse la conmutación de calefacción a agua sanitaria, y permanecen hasta que termina la demanda de agua sanitaria del termostato o del flujostato.
LEYENDA:
① Llave de descarga
② Sensor de presión/manómetro
④ Circulador
⑤ Vaso de expansión con membrana
⑥ Llave/válvula de corte
⑦ Válvula antirretorno
⑧ Purgador aire câm. térm./circuito
⑨ Válvula de seguridad Pmáx. 3 bar
SS Sensor de seguridad T > 85 °C
ST Sensor de temperatura agua
SP Sensor de presión circuito
Válvulas a montar en el sistema durante la instalación - no suministradas con el equipo
Posición CONEXIONES HIDRÁULICAS parte posterior de la estufa
2.10 Emergencias
Se aconseja tener a mano un dispositivo antiincendios adecuado.
Si se produce un incendio, proceda del siguiente modo:
- Desconecte inmediatamente la estufa de la corriente.
- Apague el fuego con un extintor apropiado.
- Llame rápidamente a los bomberos.
- No intente apagar el fuego con chorros de agua.
3 SEGURIDAD DE LA ESTUFA
3.1 Distancia mínima de materiales inflamables
Para evitar incendios, la estufa se debe instalar a una distancia de seguridad con respecto a cualquier material inflamable, tal como se indica en la tabla técnica del manual y en la placa de datos del equipo.
Preste atención al tipo de suelo: para materiales delicados e inflamables, se aconseja apoyar la estufa en placas de acero o vidrio templado (vea el capítulo 2 - Transporte e instalación). En caso de objetos muy delicados, como muebles, cortinas o sofás, aumentar considerablemente la distancia a la estufa.
3.2 Dispositivo de seguridad en la salida de humos
Durante el funcionamiento normal, la cámara de combustión está en depresión para impedir que las eventuales pérdidas de humo salgan al ambiente. Si no se alcanza un cierto valor de vacío, o si la salida de humos está atascada, el vacuostato detecta la falta de depresión en la cámara de combustión o el debímetro detecta la ausencia del flujo de aire comburente. En tal caso, el control electrónico detiene el motor de rotación del sinfín y advierte de la anomalía con un mensaje en el panel de mandos: "AL 8 FALTA DEPRES" o "AL 9 TIRO INSUF".
3.3 Seguridad contra sobrepresiones en la cámara de combustión
En caso de sobrepresión de los humos en la cámara y en los conductos de evacuación, dichos humos se descargan a través de las válvulas de seguridad situadas sobre el intercambiador de calor. Durante el funcionamiento normal, estas válvulas están cerradas por su propio peso y por la depresión de la cámara, y garantizan la estanqueidad ante una eventual salida de humos.
Controle periódicamente el cierre, el estado general y el funcionamiento de las válvulas.
3.4 Sobrecalentamiento - termostatos de seguridad
En la pared inferior del depósito, precisamente en el conducto de pellets y en la cima de la cámara térmica, hay dos sondas de temperatura conectadas a sendos termostatos de seguridad que, en caso de calentamiento excesivo, desactivan automáticamente la alimentación del pellet. En este caso, el extractor de humos o los ventiladores siguen funcionando para enfriar rápidamente la estufa. La anomalía se indica en el panel de mandos con el mensaje "AL 7 SEGUR TERMICA". Si actúa el termostato:
▶ Deje enfriar la estufa al menos 45 minutos.
Rearme el termostato pulsando el botón situado dentro de la estufa junto al interruptor (figura al lado).
▶ Encienda la estufa normalmente.
Temperatura de actuación termostato depósito de pellets : > 85 °C
Temperatura de actuación termostato cámara térmica: >95 °C
3.5 Seguridad contra el retorno de llama al conducto de alimentación de pellets
El retorno de la llama se impide mediante:
Depresión en la cámara de combustión (apartado 3.2.)
Forma en sifón del conducto de alimentación de pellets
▶ Termostato de seguridad del depósito (apartado 3.4)
3.6 Dispositivo eléctrico de protección contra sobrecorrientes
El equipo está protegido contra sobrecorrientes por uno o más fusibles de 2 A instalados en la alimentación del interruptor general de la estufa, situado en la parte posterior.
3.7 Seguridad contra la interrupción de la corriente eléctrica
Dada la pequeña cantidad de pellets que se queman en el brasero, la interrupción temporal de la corriente eléctrica no reduce la seguridad de la estufa y la temperatura del depósito no alcanza valores elevados (< 85 °C).
Durante la interrupción de la corriente puede producirse un breve escape de humo al ambiente, que no supone ningún peligro.
Está prohibido alterar los dispositivos de seguridad.
3.8 Seguridad contra sobrepresiones en el circuito hidráulico
En caso de sobrepresión del agua en la cámara (P > 3 bar), la válvula de seguridad montada en el sistema hidráulico interior de la estufa se activa para descargar agua.
Está prohibido alterar los dispositivos de seguridad.
3.9 Fallo del ventilador de extracción de humos
Si, por cualquier motivo, el ventilador de extracción de humos se detiene, el control electrónico bloquea instantáneamente la entrada de pellets y visualiza el mensaje "AL 4 FALLO - ASPIR".
4 USO DE LA ESTUFA
4.1 Introducción
La estufa de pellets aúna la calidez del fuego de leña a la comodidad del control automático de la temperatura, con posibilidad de programar el encendido y apagado para toda la semana.
Es posible conectar un termostato o un cronotermostato externo para medir la temperatura en un punto distinto de aquel donde está colocada la estufa.
Para un uso seguro, se aconseja tener en cuenta las siguientes indicaciones:
- En la primera puesta en marcha se puede sentir mal olor. Airee bien el ambiente, especialmente en el primer encendido.
- Cargue el depósito exclusivamente con pellets. Durante la carga, evite que el saco entre en contacto con las superficies calientes de la estufa.
- No introduzca en el depósito ningún combustible que no sea el pellet indicado en este manual.
- No utilice el equipo para incinerar residuos.
- La estufa debe funcionar siempre con la puerta de la cámara cerrada.
- Controle periódicamente las juntas de la puerta de la cámara para prevenir filtraciones de aire.
- Para garantizar un rendimiento térmico adecuado y un funcionamiento correcto, limpie el brasero cada vez que carque pellets.
- Al primer encendido, es importante no sobrecalentar la estufa sino aumentar gradualmente la temperatura, programando temperaturas de funcionamiento bajas (vea el apartado de programación de la temperatura).
- Durante el encendido, el funcionamiento y el apagado, la estufa puede crujir a causa de las dilataciones y contracciones térmicas.
4.2 Descripción del panel de mandos
El panel está formado por una pantalla LCD retroiluminada, la tecla de encendido y apagado "P4", la tecla de función SET/MENÚ "P3", las cuatro teclas de menú "P1", "P2", "P5" y "P6" y siete símbolos que indican el estado de funcionamiento de la estufa.
El panel permite encender y apagar la estufa, regularla durante el funcionamiento y ajustar los programas de gestión y mantenimiento.
En la pantalla se visualizan informaciones sobre el estado de funcionamiento de la estufa.
Para acceder a los menús, proceda del siguiente modo:
- Pulse la tecla SET "P3".
- Pulse las teclas "P5" y "P6" para recorrer los menús.
- Presione una de las teclas de aumento/disminución "P1" o "P2" para ajustar el parámetro deseado.
- Pulse la tecla SET "P3" para confirmar el aiuste.
A través de los menús se pueden obtener los diversos tipos de visualización y hacer los ajustes disponibles según el nivel de acceso.
En la tabla siguiente se detallan los mandos y los mensajes que aparecen durante la programación y el ajuste de los parámetros de funcionamiento.
| tecla | descripción | modo | acción | indic. superior | indic. inferior | límites |
| 1 | Aumentar temperatura | AJUSTE TEMPERATURA | Aumenta la consigna de temperatura del termostato del agua y del de ambiente. | Ajuste H2O/aire | Temperatura | aire 7 °C ÷ 40 °C agua 30 °C ÷ 80 °C |
| PROGRAMACIÓN | Aumenta el valor del parámetro seleccionado | Parámetro seleccionado | Valor parámetro | |||
| TRABAJO | Muestra la temperatura | Temperatura humos | Temperatura agua | |||
| 2 | Reducir temperatura | AJUSTE TEMPERATURA | Disminuye la consigna de temperatura del termostato del agua y del de ambiente. | Ajuste H2O/aire | Temperatura | aire 7 °C ÷ 40 °C agua 30 °C ÷ 80 °C |
| PROGRAMACIÓN | Disminuye el valor del parámetro seleccionado | Parámetro seleccionado | Valor parámetro | |||
| TRABAJO | Muestra el estado operativo de la estufa | Presión en el circuito de agua | Velocidad ventilador humos | |||
| 3 | Set/menú | - | Con presiones sucesivas da acceso al ajuste de temperatura y al menú de parámetros de usuario y técnico | Ajuste/parámetro | Temperatura/valor | |
| ON/OFF Desbloqueo | TRABAJO | Presionada durante 2 segundos enciende o apaga la estufa según que esté apagada o encendida | Muestra el estado obtenido | - | ||
| BLOQUEO | Desbloquea la estufa y la deja apagada | OFF | - | |||
| 4 | PROGRAMACIÓN | Permite salir del menú de programación en cualquier punto. Los cambios quedan guardados. | - | - | ||
| 5 | Reducir potencia | TRABAJO | Disminuye la potencia o la consigna del termostato del agua del acumulador sanitario (si habilitado). | Nivel de potencia | Consigna temp. ACS | 1 - 5 |
| 6 | Aumentar potencia | TRABAJO | Aumenta la potencia o la consigna del termostato del agua del acumulador sanitario (si habilitado). | Nivel de potencia | Consigna temp. ACS | 1 - 5 |
La figura junto a estas líneas describe el significado de los símbolos de estado que se visualizan a la izquierda de la pantalla.
La aparición de cada uno de estos símbolos señala la activación del dispositivo correspondiente.
Resistencia eléctrica
Sinfín
Extractor de humos
Activación circuito ACS
Activación circuito CALEFACCIÓN
ALARMA
4.3 Encendido
4.3.1 Control antes del encendido
Antes de encender la estufa:
- Asegúrese de haber leído y comprendido el manual.
- El depósito debe estar cargado de pellets.
- La cámara de combustión debe estar limpia.
- El brasero debe estar completamente vacío, sin residuos de combustión y correctamente ubicado en el portabrasero.
- Compruebe el cierre hermético de la puerta de la cámara y del cenicero.
- Verifique la conexión del cable eléctrico y la conmutación a ON/1 del interruptor situado en la parte posterior de la estufa.
- Compruebe la apertura de las válvulas de corte en ida y retorno y la presión del circuito hidráulico.
- A la primera puesta en marcha, quite de la cámara de combustión y del vidrio todos los elementos que se puedan quemar (instrucciones, etiqueta).
- Antes de encender la estufa tras una inactividad prolongada, puede ser necesario quitar los restos de pellets que hayan quedado en el depósito porque este combustible, si se humedece, no es idóneo para la combustión ni asegura una buena limpieza de la cámara.
4.3.2 Puesta en marcha
Para encender la estufa, pulse la tecla "P4" durante 3 segundos: en pantalla aparece la indicación "START". Esta fase es automática y está totalmente gestionada por el control electrónico, sin posibilidad de modificar los parámetros.
Como alternativa, se puede encender la estufa presionando al mismo tiempo las teclas P4 y P5 durante 3 segundos. En la pantalla aparece la indicación ESPERA DEMANDA. Con esta modalidad, la estufa queda en estado de espera y se enciende solo si hay una demanda de calor, ya sea de calefacción o de agua caliente sanitaria (si está disponible).
| estado | duración | dispositivos | condiciones para pasar al estado siguiente | |||
| encendedor | asp. humos | sinfín | interc. | |||
| APAGADO | - | OFF | OFF | OFF | OFF | ON/OFF |
| START - PRECAL. | 40" | ON | ON | OFF | OFF | transcurso tiempo 40" |
| PRECARGA PELLETS | Pr40 | ON | ON | ON | OFF | transcurso tiempo Pr40 |
| ESPERA LLAMA | Pr41 | ON | ON | OFF | OFF | transcurso tiempo Pr41 |
| CARGA PELLETS | - | ON | ON | ON | OFF | temperatura humos > Pr13 |
| FUEGO PRESENTE | Pr02 | OFF | ON | ON | ON | transcurso tiempo Pr02 |
| TRABAJO | - | OFF | ON | ON | ON | temperatura ambiente < consigna temperatura - temperatura humos < Pr14 |
| TRABAJO MODULA | - | OFF | ON | ON | ON | temperatura ambiente < consigna temperatura - temperatura agua > consigna agua - temperatura humos < Pr14 |
| LIMPIEZA BRASERO | Pr12 | OFF | ON | ON | ON | con frecuencia Pr03 |
| TRABAJO | - | OFF | ON | ON | ON | ON/OFF para apagar |
| LIMPIEZA FINAL | Pr39 (*) | OFF | ON | OFF | - | (*) Pr39 transcurre desde el momento en que T.humos < Pr13 |
Al cabo de un cierto tiempo, si la temperatura de los humos no ha alcanzado el valor mínimo admitido, la estufa activa el estado de alarma.
- Está prohibido utilizar líquidos inflamables para el encendido.
- Si el encendido falla repetidamente, llame alServicio Técnico COLA.
4.4 Funcionamiento
Si la PUESTA EN MARCHA termina correctamente, la estufa pasa al modo TRABAJO, que es el de funcionamiento normal.
El usuario puede regular la potencia de calefacción entre 1 y 5 mediante las teclas "P5" y "P6".
- Se recomienda controlar el nivel de pellets en el depósito para evitar que la llama se apague por falta de combustible.
- Antes de cargar pellets, cerciórese de que la estufa esté apagada.
- La tapa del depósito de pellets debe estar siempre cerrada, ábrala solamente para hacer la carga.
- Guarde los sacos de pellets como mínimo a 1,5 m de la estufa.
4.4.1 Modificación de la consigna de temperatura ambiente
Para modificar la temperatura ambiente, pulse la tecla "P2" y seleccione CAMBIAR SET AMBIENTE.
Pulse luego las teclas "P1" y "P2": en pantalla aparece la consigna (SET) actual de temperatura.
Si se activa el modo STAND-BY (espera), la estufa se apaga con un tiempo de retardo después de alcanzar la temperatura programada y se reactiva cuando la temperatura ambiente es inferior a un valor especificado.
4.4.2 Modificación de la consigna de temperatura del agua
Para modificar la temperatura ambiente, pulse la tecla "P1" y seleccione CAMBIAR SET AGUA.
Pulse luego las teclas "P1" y "P2": en pantalla aparece la consigna (SET) actual de temperatura.
Cuando la temperatura del agua alcanza el punto de consigna, incluso simultáneamente a la situación descrita en el apartado 4.4.1, la potencia se reduce automáticamente al mínimo, en estado de MODULACIÓN.
En la versión Idro, si no se alcanza la consigna de temperatura del agua, la situación se indica en pantalla con la activación del segmento (A).
4.4.3 Reencendido desde STAND-BY
Tras el apagado, la estufa inicia la operación de enfriamiento, activando el extractor de humos a la velocidad programada para la limpieza del brasero. El reencendido se produce cuando la temperatura ambiente alcanza el valor de consigna (SET).
4.4.4 Limpieza del brasero
Durante el funcionamiento normal en modo Trabajo, a intervalos programados mediante un parámetro, se activa el modo "LIMPIEZA BRASERO" durante el tiempo especificado.
Cuando hay una demanda de agua sanitaria, en la pantalla aparece la indicación "INTERC SANIT" y se enciende el símbolo del grifo. Esta función se realiza solamente si la estufa está encendida y el agua de la cámara térmica ha alcanzado una temperatura suficiente.
En los demás casos, el suministro no se produce.
4.4.6 Agua caliente sanitaria con acumulador
Esta configuración exige el uso de un termostato exterior para medir la temperatura del agua sanitaria contenida en el acumulador. Cuando la temperatura se hace inferior al ajuste del termostato exterior, se activa la producción de agua sanitaria. En la pantalla de la estufa aparece el mensaje ACUMUL SANIT y se enciende el símbolo del grifo mientras se satisface la demanda.
Si la estufa está en modo ESPERA DEMANDA, se enciende automáticamente y se dispone en TRABAJO. Cuando el agua de la cámara térmica alcanza la temperatura de trabajo, se activa el suministro de agua al acumulador.
Cuando el acumulador alcanza la temperatura de consigna, la estufa envía el calor residual al sistema de calefacción durante dos minutos, tras lo cual, si no hay más demandas, se dispone en ESPERA DEMANDA o en MODULACIÓN, según los ajustes (apartado 4.6.5).
Si la estufa está en modo APAGADO, no se enciende y el servicio no se produce.
4.4.7 Sistema con depósito de inercia / acumulador de calor
Esta configuración exige el uso de un termostato exterior para medir la temperatura del agua contenida en el depósito de inercia. Cuando la temperatura se hace inferior al ajuste del termostato exterior, en la pantalla de la estufa aparece el mensaje AGUA DEP INERCIA o AGUA ACUMUL y se encienden, respectivamente, el símbolo del grifo o del radiador según cuál sea el dispositivo abastecido.
Si la estufa está en modo ESPERA DEMANDA, se enciende automáticamente, se dispone en TRABAJO y, cuando el agua de la cámara térmica llega a la temperatura de trabajo, se activa la ida de agua al depósito de inercia.
Cuando el agua del depósito de inercia llega a la temperatura de consigna, la estufa se dispone en ESPERA DEMANDA (se recomienda poner la función STAND-BY en ON, apartado 4.6.5).
Si la estufa está en modo APAGADO, no se enciende y el servicio no se produce.
4.5 Apagado
Para apagar la estufa es suficiente presionar la tecla "P4" durante 2 segundos.
El sinfín se para de inmediato, el extractor de humos funciona a alta velocidad y en pantalla aparece la indicación "LIMPIEZA FINAL".
Al final de la operación, en pantalla aparece la indicación "APAGADO".
Durante la fase de apagado, no se puede volver a encender la estufa hasta que la temperatura de los humos permanece por debajo de un valor prefijado durante el tiempo programado. En pantalla aparece la indicación "ESPERA REFRIGER".
4.6 Menú
En la tabla siguiente se describe la estructura del menú con los ajustes que puede realizar el usuario.
| Nivel 1 | Nivel 2 | Nivel 3 | Nivel 4 | Valor |
| 02 - ajuste reloj | 01 - día | Día | ||
| 02 - horas | Horas | |||
| 03 - minutos | Minutos | |||
| 04 - día | Día | |||
| 05 - mes | Mes | |||
| 06 - año | Año | |||
| 03 - ajuste crono | ||||
| 01 - habilita crono | ||||
| 01 - habilita crono | on/off | |||
| 02 - program día | ||||
| 01 - crono día | on/off | |||
| 02 - start 1 día | hora | |||
| 03 - stop 1 día | hora | |||
| 04 - start 2 día | hora | |||
| 05 - stop 2 día | hora | |||
| 03 - program semana | ||||
| 01 - crono semana | on/off | |||
| 02 - start 1 día | hora | |||
| 03 - stop 1 día | hora | |||
| 04 - lunes prog 1 | on/off | |||
| 05 - martes prog 1 | on/off | |||
| 06 - miércoles prog 1 | on/off | |||
| 07 - jueves prog 1 | on/off | |||
| 08 - viernes prog 1 | on/off | |||
| 09 - sábado prog 1 | on/off | |||
| 10 - domingo prog 1 | on/off | |||
| 11 - start prog 2 | hora | |||
| 12 - stop prog 2 | hora | |||
| 13 - lunes prog 2 | on/off | |||
| 14 - martes prog 2 | on/off | |||
| 15 - miércoles prog 2 | on/off | |||
| 16 - jueves prog 2 | on/off | |||
| 17 - viernes prog 2 | on/off | |||
| 18 - sábado prog 2 | on/off | |||
| 19 - domingo prog 2 | on/off | |||
| 20 - start prog 3 | hora | |||
| 21 - stop prog 3 | hora | |||
| 22 - lunes prog 3 | on/off | |||
| 23 - martes prog 3 | on/off | |||
| 24 - miércoles prog 3 | on/off | |||
| 25 - jueves prog 3 | on/off | |||
| 26 - viernes prog 3 | on/off | |||
| 27 - sábado prog 3 | on/off | |||
| 28 - domingo prog 3 | on/off | |||
| 29 - start prog 4 | hora | |||
| 30 - stop prog 4 | hora | |||
| 31 - lunes prog 4 | on/off | |||
| 32 - martes prog 4 | on/off | |||
| 33 - miércoles prog 4 | on/off | |||
| 34 - jueves prog 4 | on/off | |||
| 35 - viernes prog 4 | on/off | |||
| 36 - sábado prog 4 | on/off | |||
| 37 - domingo prog 4 | on/off | |||
| 04 - program fin semana | ||||
| 01 - crono fin semana | on/off | |||
| 02 - start 1 | ||||
| 03 - stop 1 | ||||
| 04 - start 2 | ||||
| 05 - stop 2 | ||||
| 04 - elegir idioma | ||||
| 01 - italiano | ajuste | |||
| 02 - francés | ajuste | |||
| 03 - inglés | ajuste | |||
| 04 - alemán | ajuste | |||
| 05 - modo stand-by | on/off | |||
| 06 - avis acústico | on/off | |||
| 07 - carga inicial | ajuste | |||
| 08 - estado estufa | - |
4.6.1 Menú 01 - Ajuste ventiladores
La opción de menú 01, si está habilitada, regula la velocidad de los ventiladores suplementarios (no disponibles). En la versión canalizable, la conexión eléctrica se indica con la activación de los dos segmentos (B).
4.6.2 Menú 02 - Ajuste reloj
Antes de utilizar la estufa, se deben indicar la fecha y hora actuales para que sirvan de referencia para el posible funcionamiento con crono. El control electrónico funciona con una batería de litio mod. CR2032 de 3 V que asegura al reloj interno una autonomía propia. Si, con la estufa apagada, el reloj no mantiene el horario o al reencendido aparece una serie de ceros, llame a un centro de asistencia autorizado para cambiar la batería.
4.6.3 Menú 03 - Habilita crono
Permite habilitar y deshabilitar todas las funciones del cronotermostato. Con la selección ON se activa la función y en pantalla aparece el segmento (D).
Cuando se activa la programación G (diaria), S (semanal) o W (fin de semana), en la parte superior derecha de la pantalla aparece la indicación respectiva (C).
Para ajustar los horarios, utilice las seis teclas como se indica en la tabla del apartado 4.2.
Con el submenú: PROGRAM DÍA es posible habilitar, deshabilitar y ajustar las funciones del cronotermostato diario.
Se pueden ajustar dos fases de funcionamiento, delimitadas por los horarios fijados de acuerdo con la tabla siguiente, donde la opción OFF indica al reloj que ignore el mando.
| selección | significado | valores posibles |
| START1 | hora de activación | hora - OFF |
| STOP1 | hora de desactivación | hora - OFF |
| START2 | hora de activación | hora - OFF |
| STOP2 | hora de desactivación | hora - OFF |
Con el submenú: PROGRAM SEMANA es posible habilitar, deshabilitar y ajustar las funciones del cronotermostato semanal. El control semanal se realiza con cuatro programas independientes que se combinan entre sí.
La programación semanal se puede activar o desactivar. Si se selecciona OFF en el campo "horario", el reloj ignora el mando correspondiente.
Realice la programación con cuidado, evitando superponer las horas de activación y desactivación para el mismo día en distintos programas.
| PROGRAMA 1 | |||
| nivel de menú | selección | significado | valores posibles |
| 03-03-02 | START PROG 1 | hora de activación | hora - OFF |
| 03-03-03 | STOP PROG 1 | hora de desactivación | hora - OFF |
| 03-03-04 | LUNES PROG 1 | día de referencia | on/off |
| 03-03-05 | MARTES PROG 1 | on/off | |
| 03-03-06 | MIÉRCOLES PROG 1 | on/off | |
| 03-03-07 | JUEVES PROG 1 | on/off | |
| 03-03-08 | VIERNES PROG 1 | on/off | |
| 03-03-09 | SÁBADO PROG 1 | on/off | |
| 03-03-10 | DOMINGO PROG 1 | on/off | |
| PROGRAMA 2 | |||
| nivel de menú | selección | significado | valores posibles |
| 03-03-11 | START PROG 2 | hora de activación | hora - OFF |
| 03-03-12 | STOP PROG 2 | hora de desactivación | hora - OFF |
| 03-03-13 | LUNES PROG 2 | día de referencia | on/off |
| 03-03-14 | MARTES PROG 2 | on/off | |
| 03-03-15 | MIÉRCOLES PROG 2 | on/off | |
| 03-03-16 | JUEVES PROG 2 | on/off | |
| 03-03-17 | VIERNES PROG 2 | on/off | |
| 03-03-18 | SÁBADO PROG 2 | on/off | |
| 03-03-19 | DOMINGO PROG 2 | on/off | |
| PROGRAMA 3 | |||
| nivel de menú | selección | significado | valores posibles |
| 03-03-20 | START PROG 3 | hora de activación | hora - OFF |
| 03-03-21 | STOP PROG 3 | hora de desactivación | hora - OFF |
| 03-03-22 | LUNES PROG 3 | día de referencia | on/off |
| 03-03-23 | MARTES PROG 3 | on/off | |
| 03-03-24 | MIÉRCOLES PROG 3 | on/off | |
| 03-03-25 | JUEVES PROG 3 | on/off | |
| 03-03-26 | VIERNES PROG 3 | on/off | |
| 03-03-27 | SÁBADO PROG 3 | on/off | |
| 03-03-28 | DOMINGO PROG 3 | on/off | |
| PROGRAMA 4 | |||
| nivel de menú | selección | significado | valores posibles |
| 03-03-29 | START PROG 4 | hora de activación | hora - OFF |
| 03-03-30 | STOP PROG 4 | hora de desactivación | hora - OFF |
| 03-03-31 | LUNES PROG 4 | día de referencia | on/off |
| 03-03-32 | MARTES PROG 4 | on/off | |
| 03-03-33 | MIÉRCOLES PROG 4 | on/off | |
| 03-03-34 | JUEVES PROG 4 | on/off | |
| 03-03-35 | VIERNES PROG 4 | on/off | |
| 03-03-36 | SÁBADO PROG 4 | on/off | |
| 03-03-37 | DOMINGO PROG 4 | on/off | |
Con el submenú: PROGRAM FIN SEMAN es posible habilitar, deshabilitar y ajustar las funciones del cronotermostato para el fin de semana (sábado y domingo).
Antes de activar la programación para el FIN DE SEMANA se debe desactivar la programación semanal. Para evitar encendidos y apagados indeseados, se debe activar un solo programa por vez. Desactive el programa diario si desea utilizar el semanal. En este caso, también se aconseja desactivar el programa de fin de semana.
Permite seleccionar el idioma en que aparecerán las informaciones en pantalla, entre los siguientes:
- ITALIANO
- FRANCÉS
- INGLÉS
- ALEMÁN
- SPANISH
Si se ajusta en ON, la estufa se apaga automáticamente cuando la temperatura ambiente o del agua permanece por encima del valor de consigna (SET) durante un tiempo prefijado.
El reencendido es automático cuando la temperatura ambiente o del agua se hace inferior a la consigna introducida en la tabla de parámetros (valor de fábrica 2 °C).
Los mandos realizados con el panel de mandos o el mando a distancia son prioritarios respecto a la programación.
Si este parámetro se ajusta en OFF, la estufa no utiliza el modo STAND-BY y funciona normalmente, activando la función MODULACIÓN cuando la temperatura supera el valor de consigna.
4.6.6 Menú 06 - Avisador acústico
Este ajuste permite activar o desactivar la señalización acústica de la estufa.
4.6.7 Menú 07 - Carga inicial
El menú CARGA INICIAL permite efectuar, con la estufa apagada o fría, una precarga de pellets durante 90 segundos. Se inicia con la tecla P1 y se interrumpe con la tecla P4.
Esta selección permite visualizar el estado actual de la estufa y de los dispositivos conectados a ella. El menú consta de varias páginas sucesivas.
4.6.9 Menú 09 - Calibrado técnico
Este menú está reservado a los técnicos autorizados del centro de asistencia de COLA S.r.l.
La modificación de los parámetros técnicos en el menú 09 debe ser efectuada por personal autorizado.
Las modificaciones por parte de otras personas pueden causar graves daños que eximen de toda responsabilidad a COLA S.r.l.
4.7 Mando a distancia
El mando a distancia no permite modificar la programación sino solo encender/apagar la estufa y regular la potencia y la temperatura.
Transmite las señales mediante un diodo de infrarrojos, por lo cual es necesario apuntarlo hacia el receptor instalado en el panel de mandos.
Modelo 4 teclas - permite realizar las siguientes operaciones:
L: El piloto se enciende al pulsar cualquier tecla
Tecla P1+P6: Encender-apagar la estufa
Tecla P1: Aumentar la temperatura ambiente
Tecla P6: Aumentar el nivel de potencia
Tecla P5: Disminuir el nivel de potencia
Tecla P2: Disminuir la temperatura ambiente
Modelo 6 teclas - El mando a distancia tiene las siguientes funciones:
Tecla P3: Encender-Apagar la estufa
Tecla P1: Aumentar la temperatura ambiente
Tecla P6: Aumentar el nivel de potencia
Tecla P5: Disminuir el nivel de potencia
Tecla P2: Disminuir la temperatura ambiente
Tecla P4: Jolly
4.7.1 Sustitución de la batería
El mando a distancia (modelo 4 teclas) se suministra sin la batería de alimentación. Instale la batería en la parte inferior del dispositivo, del modo siguiente:
- Abra la tapa situada en la parte posterior del mando a distancia.
- Coloque una batería P23GA de 12 V en el alojamiento, respetando la polaridad.
- Cierre el mando a distancia.
- Compruebe el funcionamiento.
El mando a distancia (modelo 6 teclas) se alimenta con una batería tipo CR2025 de 3 V (incluido) situada en la parte inferior del dispositivo. Retire la pestaña aislante de la batería antes de su uso. Para reemplazar, proceda del modo siguiente:
- Accione la palanca indicada.
- Extraiga por completo la bandeja portabatería y sustituya la batería (modelo CR2025 de 3 V) respetando la polaridad.
- Coloque la bandeja.
- Compruebe el funcionamiento.
- No acerque el mando a fuentes de calor directo y evite que se moje.
- Deposite las baterías usadas en un contenedor específico.
El equipo se suministra de serie con un termostato digital que mide la temperatura ambiente con una sonda y reduce la potencia cuando se alcanza la temperatura programada.
Si desea utilizar un termostato externo, acuda a un técnico autorizado y proceda del siguiente modo:
- Apague el equipo con el interruptor general situado en la parte posterior y desconecte el cable de la corriente eléctrica.
- Desmonte el panel lateral para acceder al control electrónico.
- Guiándose por el esquema eléctrico, conecte los dos cables del termostato a los respectivos bornes TERM de la tarjeta.
- Restablezca el estado normal de la estufa y compruebe el funcionamiento.
A continuación se describe el procedimiento de ajuste:
- termostato externo: ajustar una consigna (SET) de temperatura de 7 °C;
- cronotermostato externo: ajustar una consigna (SET) de temperatura de 7 °C y deshabilitar la función Crono desde el menú 03-01.
Estos ajustes no modifican la programación realizada con el menú. La conexión se indica con el encendido del segmento en la barra de estado de la pantalla.
4.9 Período de inactividad (fin de temporada)
Si no utilizará la estufa por un tiempo prolongado, o al final de la temporada, proceda del siguiente modo:
- Descargue todo el pellet del depósito.
- Desconecte la alimentación eléctrica.
- Limpie esmeradamente y, si es necesario, haga sustituir las partes dañadas por un técnico autorizado.
- Cubra la estufa para protegerla del polvo.
- Guárdela en un lugar seco, seguro y protegido de los agentes atmosféricos.
5 LIMPIEZA DE LA ESTUFA
La limpieza de la estufa es importante para evitar el ennegrecimiento del vidrio, la combustión incorrecta, el depósito de cenizas e inquemados en el brasero y la disminución de la eficiencia térmica.
La estufa debe funcionar con la puerta de la cámara siempre cerrada.
Las juntas de la puerta de la cámara deben controlarse periódicamente para evitar filtraciones de aire. Esto es necesario porque la cámara de combustión y el conducto de descarga de pellets funcionan en depresión, y la salida de humos está ligeramente presurizada.
La limpieza ordinaria debe ser realizada por el usuario como se indica en el manual. El mantenimiento extraordinario debe ser efectuado, al menos una vez al año, por un Centro de asistencia autorizado.
- Limpie todas las partes con la estufa completamente fría y desconectada de la red eléctrica.
- Deseche los residuos de la limpieza según las normas locales vigentes.
- Está prohibido poner la estufa en marcha sin los revestimientos exteriores.
- Evite la formación de humo e inquemados durante el encendido y el funcionamiento.
A continuación se detallan las operaciones de control y mantenimiento necesarias para asegurar el funcionamiento correcto de la estufa.
| Partes / FrecuenciaTipo de limpieza | 1 díalimpiezaordinaria | 2-3 díaslimpiezaordinaria | 1 meslimpiezaordinaria | 2 - 3meseslimpiezaordinaria | 1 añolimpieza extraordinaria:efectuada por el Centro deasistencia técnica |
| Brasero | ■ | ||||
| Cenicero - cajón | ■ | ||||
| Vidrio de la puerta | ■ | ||||
| Haz de tubos de la cámara térmica | ■ | ■ | |||
| Colector - extractor de humos | ■ | ■ | |||
| Junta de la puerta - vidrio | ■ | ||||
| Chimenea - tubo de humos | ■ |
5.1 Limpieza del brasero
Extraiga el brasero y quite los residuos de ceniza depositados en la cámara de combustión y en el portabrasero.
Para esto puede utilizar un aspirador. Esta operación se debe realizar a diario (sobre todo si hay mucho pellet inquemado) para garantizar una combustión correcta, puesto que el aire necesario para la combustión entra por los orificios del brasero.
El brasero se debe apoyar en el portabrasero ocupando todo el perímetro y sin dejar aberturas por donde pueda pasar el aire.
5.2 Limpieza del cenicero
El cenicero está debajo del brasero-portabrasero. Para limpiarlo, abra la puerta de la cámara y aspire las cenizas y los residuos de la combustión con un aparato adecuado. Una vez concluida la limpieza, cierre la puerta. El cenicero se puede limpiar cada 2 o 3 días según el uso de la estufa.
5.3 Limpieza del vidrio
El vidrio se puede limpiar con un paño húmedo y un detergente específico que no sea abrasivo. Entre el vidrio, el sujetavidrios y la puerta de la cámara, en las partes inferior y superior, hay unas ranuras que permiten la circulación del aire en la superficie interior del vidrio. Es importante mantener limpias estas ranuras, eliminando las acumulaciones de ceniza y polvo. Limpie periódicamente todo el contorno del vidrio, por dentro y por fuera.
5.4 Limpieza del extractor de humos y de la cámara de combustión
Al menos una vez al año se debe limpiar la cámara de combustión, eliminando los residuos de combustión de los tubos de humos internos y del recorrido de los humos. Para realizar esta operación, quite la tapa superior de la estufa, la tapa de la cámara térmica y el registro inferior de inspección, previa extracción de los respectivos tornillos de fijación. Limpie entonces los turbuladores y los tubos de humos que están dentro de la cámara.
También es importante limpiar el extractor de humos, situado debajo del colector inferior de humos, al cual se accede a través del registro de inspección. Cada 3-4 meses, limpie las paredes internas de la cámara de combustión con un cepillo y sustituya la pared de vermiculita cuando corresponda, ya que se considera material de desgaste. Cada 1800 horas de funcionamiento, la estufa activa el mensaje "LLAMAR SERVICE" para indicar que se debe contactar con el centro de asistencia autorizado para realizar el mantenimiento extraordinario (no cubierto por la garantía), que incluye una limpieza completa y la anulación de dicho mensaje.
Los golpes o forzamientos pueden dañar el extractor y causar un funcionamiento ruidoso; encargue esta operación a personal cualificado.
5.5 Limpieza del debímetro
Dentro del tubo de aspiración hay un debímetro (medidor del flujo de aire comburente) que se debe limpiar cada 3-4 meses con un medio adecuado (soplo de aire comprimido o escobilla).
5.6 Limpieza de las cerámicas
Las cerámicas son de fabricación artesanal y por ello pueden tener pequeñas imperfecciones superficiales, como micropicaduras o falta de homogeneidad cromática. Limpie las cerámicas con un paño suave y seco, el uso de detergentes puede poner de manifiesto las imperfecciones.
5.7 Limpieza del tubo de humos – chimenea
El tubo de humos se debe limpiar como mínimo una vez al año y siempre que sea necesario.
La limpieza consiste en la aspiración y extracción de residuos de todos los tramos verticales, horizontales y curvos desde la estufa hasta la chimenea. También se aconseja limpiar una vez al año la chimenea para garantizar la evacuación correcta de los humos.
5.8 Limpieza de los intercambiadores con el sacudidor de turbuladores
Los tubos de paso de humos situados dentro de la cámara térmica se deben limpiar al menos una vez al año, accionando repetidamente los dos pomos hacia arriba y abajo.
Realice esta operación con la estufa apagada y fría.
Pomos derecho e izquierdo del sacudidor de turbuladores en posición baja (funcionamiento de la estufa).
6.1 Introducción
Las operaciones en los componentes internos de la estufa deben ser realizadas por personal del centro de asistencia autorizado.
Antes de cada operación, compruebe que la clavija eléctrica esté desconectada y la estufa esté completamente fría.
6.2 Desmontaje de TERMO VIOLA
Leyenda:
1 - Cubierta de perfiles extruidos
2 - Cubre parte superior derecha-izquierda
3 - Frente baja en acero pintado
4 - El panel lateral de acero pintado
5 - Panel trasero
6 - Tapa depósito de pellets

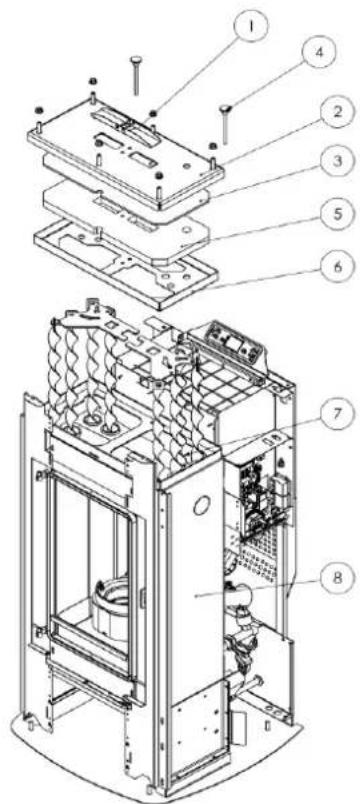

6.3 Componentes internos de la estufa
Leyenda:
1- Válvula de seguridad
2- Tapa de la cámara térmica
3- Protección de cartón aislante
4- Pomo para sacudir los turbuladores
5- Protección de vermiculita
6- Bastidor inferior de la tapa
7- Turbuladores
8- Cámara térmica
6.4 Componentes eléctricos
1- Vaso de expansión con membrana
2- Llave de descarga de la instalación
3- Válvula de seguridad
4- Conexión para carga instalación
5- Circulador
6- Tubo de retorno
7- Transductor de presión
8- Conexión vaso de expansión
9- Válvula de purga de aire
10-Tubo de ida
Leyenda:
1- Panel de mandos mod. F047
2- Termostato de seguridad
3- Interruptor ON/OFF con fusibles
4- Tarjeta electrónica
5- Cable de alimentación
6- Vacuostato
7- Sonda de humos
8- Sonda de ambiente
9- Conexión serie
7 LOCALIZACIÓN DE AVERÍAS
7.1 Gestión de las alarmas
La presencia de una alarma se indica con una señal acústica (si está habilitada) y un mensaje en el panel de control.
Si se produce una alarma: apague la estufa, solucione la causa que la ha provocado y encienda la estufa normalmente como se describe en el presente manual.
Todas las alarmas causan el apagado inmediato de la estufa.
A continuación se describen las alarmas que pueden aparecer en el panel de control, con sus causas y soluciones.
ALARMAS - MENSAJES
| Indicación | Anomalía | Causas posibles | Solución |
| AL 1CORTE DE LUZ | - La estufa no se enciende. | - No hay alimentación eléctrica durante el encendido. | - Poner la estufa en OFF con la tecla P4 y repetir el encendido.- Toda otra operación de restablecimiento debe ser efectuada por un centro de asistencia autorizado. |
| AL 2SONDA HUMOS | - Indica un fallo de la sonda de temperatura de los humos.- Se activa el procedimiento de apagado. | - La sonda está averiada.- La sonda está desconectada de la tarjeta. | - Las operaciones de restablecimiento deben ser efectuadas por un centro de asistencia autorizado. |
| AL 3ALTA TMP HUMOS | - La sonda de humos detecta una temperatura de los humos superior a 280 °C.- Se activa el procedimiento de apagado. | - El ventilador tangencial está averiado.- No llega alimentación eléctrica al ventilador tangencial.- Carga excesiva de pellets. | - Regular el flujo de pellets.- Toda otra operación de restablecimiento debe ser efectuada por un centro de asistencia autorizado. |
| AL 4FALLO -ASPIR | - Indica un fallo del ventilador de aspiración de los humos.- Se activa el procedimiento de apagado. | - El ventilador de los humos está bloqueado.- El sensor de control de velocidad está averiado.- No llega alimentación eléctrica al ventilador de humos. | - Las operaciones de restablecimiento deben ser efectuadas por un centro de asistencia autorizado. |
| AL 5FALLO ENCEND | - Al dar encendido no se produce llama.- Se activa el procedimiento de apagado. | - El depósito de pellets está vacío.- La resistencia eléctrica está averiada, sucia o mal ubicada.- Calibración de la carga de pellets incorrecta. | - Verificar la presencia de pellets en el depósito.- Verificar el procedimiento de encendido.- Toda otra operación de restablecimiento debe ser efectuada por un centro de asistencia autorizado. |
| AL 6FALTAN PELLETS | - No entran pellets al brasero. | - El depósito de pellets está vacío.- El motorreductor de carga de pellets debe asentarse.- El motorreductor no carga pellets. | - Verificar la presencia de pellets en el depósito.- Regular el flujo de pellets.- Toda otra operación de restablecimiento debe ser efectuada por un centro de asistencia autorizado. |
| AL 7SEGUR TERMICA | - Señala que ha actuado el termostato de seguridad del conducto del sinfín o del agua de la cámara térmica.- El sistema se para. | - El termostato de seguridad ha detectado una temperatura superior al límite especificado para el sobrecalentamiento de la parte inferior del depósito o del agua de la cámara térmica y ha bloqueado el funcionamiento del motorreductor. | - Localizar la causa del sobrecalentamiento.- Rearmar con el botón correspondiente el termostato que ha detectado el sobrecalentamiento. |
| AL 8FALTADEPRES | -En fase de trabajo, la estufa detecta una presión inferior al límite de calibración del vacuostato.-El sistema se para. | - La cámara de combustión está sucia.- El conducto de humos está atascado.- La puerta de la cámara está abierta.- Las válvulas antiexplosión están abiertas/atascadas.- El vacuostato está averiado. | -Controlar la limpieza del tubo de humos y de la cámara de combustión.-Comprobar el cierre hermético de la puerta.-Comprobar el cierre de las válvulas antiexplosión.-Toda otra operación de restablecimiento debe ser efectuada por un centro de asistencia autorizado. |
| AL 9TIRO INSUF | -Señala que el flujo de aire comburente está por debajo del límite especificado. | -La cámara de combustión está sucia.-El conducto de humos está atascado.-La puerta de la cámara está abierta.-Las válvulas antiexplosión están abiertas/atascadas.-El debímetro está averiado. | -Controlar la limpieza del tubo de humos y de la cámara de combustión.-Comprobar el cierre hermético de la puerta.-Comprobar el cierre de las válvulas antiexplosión.-Toda otra operación de restablecimiento debe ser efectuada por un centro de asistencia autorizado. |
| AL E PRES AGUA | -Señala que la presión del agua no está en el campo de valores correcto.-El sistema se para. | - El transductor de presión montado en el circuito hidráulico ha detectado una presión inferior de 0,6 bar o superior a los límites establecidos. | - Localizar la causa del problema y restablecer la presión correcta. |
| AL b ERROR TRIACSINF | -Se presenta cuando el motorreductor funciona más de 60 segundos seguidos.-El sistema se para. | - El control detecta que el relé de mando del motorreductor está averiado (contactos pegados). | - Las operaciones de restablecimiento deben ser efectuadas por un centro de asistencia autorizado. |
| AL c SONDA AGUA | -Señala un fallo de la sonda que mide la T del agua visualizando T H2O = 0 °C.-Se activa el procedimiento de apagado. | - La sonda está averiada.- La sonda está desconectada de la tarjeta. | - Las operaciones de restablecimiento deben ser efectuadas por un centro de asistencia autorizado. |
| AL d ALTA TMP AGUA | -Señala que la temperatura del agua ha superado el límite establecido.-El sistema se para. | - La sonda de temperatura instalada en la cámara térmica ha detectado un valor superior a 92 °C. | - Localizar la causa del problema y restablecer la temperatura correcta. |
| ESPERA REFRIGER | -Se presenta cuando la estufa se enciende inmediatamente después de haberla apagado. | -Intento de desbloqueo durante el apagado con la estufa caliente y en fase de enfriamiento. | - El desbloqueo de la alarma es posible solo cuando termina el apagado. |
| FALLO DEBIMET | -Señala que el debímetro está desconectado. | -El control no detecta la cantidad suficiente de aire comburente pero no apaga la estufa sino que desactiva solamente el debímetro. | - Las operaciones de restablecimiento deben ser efectuadas por un centro de asistencia autorizado. |
| PELIGRO HIELO | -Señala que la temperatura del agua está por debajo del límite inferior establecido. | -El control de la estufa detecta que la temperatura del agua es inferior a 6 °C y activa el aviso en pantalla. | -La bomba se enciende para hacer circular agua en el circuito de calefacción.- Controlar que la temperatura del agua no baje de 0°C. |
| LLAMAR SERVICE | -Señala que la estufa ha superado las 1800 horas de funcionamiento desde la última intervención de mantenimiento. | -Aviso de mantenimiento extraordinario. | - Las operaciones de limpieza-mantenimiento extraordinario y rearme deben ser realizadas por un centro de asistencia autorizado. |
La empresa se reserva el derecho a realizar modificaciones técnicas o estéticas de los productos en cualquier momento y sin preaviso.
Las figuras y medidas, los esquemas y demás información tienen solo valor indicativo.
GRUPPO FERROLI
COLA s.r.l. - Viale del Lavoro 7/9 - 37040 Arcole (VR) Italy - Tel. 045.7635780 - 045.6144043
Cod. Fisc. - P.IVA e Iscr. Reg. Impr. 02990180230 - Capitale Sociale Euro 52.000,00 i.v. R.E.A. VR-301021 - Socio Unico
Fax Amministrazione 045.6100317 - Fax Commerciale 045.7639032 - Fax Assistenza 045.7639030 - Fax Logistica 045.6144048
email: info@anselmocola.com - on line: www.colastufe.com
