Tipo de producto	Lavavajillas semi-empotrable
Marca y modelo	Samsung DW60BG750SSLET
Dimensiones (An x Pr x Al)	595 x 572 x 815 mm
Peso neto (desembalado)	42,0 kg
Peso bruto (embalado)	45,0 kg
Alimentación eléctrica	220-240 V ~, 50 Hz, 2000-2300 W
Corriente máxima	16 A (disyuntor dedicado)
Presión de agua	0,05 a 0,8 MPa
Capacidad de lavado	14 cubiertos
Ciclos de lavado	Automático, ECO, Intensivo, Delicado, Express, Prelavado, Cuidado máquina, Silencio absoluto, Descargar programa (Plástico, Utensilios bebé, Cacerolas y sartenes)
Opciones	Media carga, Acelerador de velocidad, Higiene Plus (75°C), SmartControl, Inicio diferido (1-24h), Secado automático, Seguridad infantil
Conectividad	Wi-Fi integrado, compatible con SmartThings (Android 8.0+ / iOS 13.0+)
Funciones inteligentes	Modelo de IA (aprendizaje de ciclos), Control remoto, Monitoreo energético, Notificaciones
Sistema de seguridad	AquaStop (protección antifugas), Seguridad infantil, Bloqueo de mandos

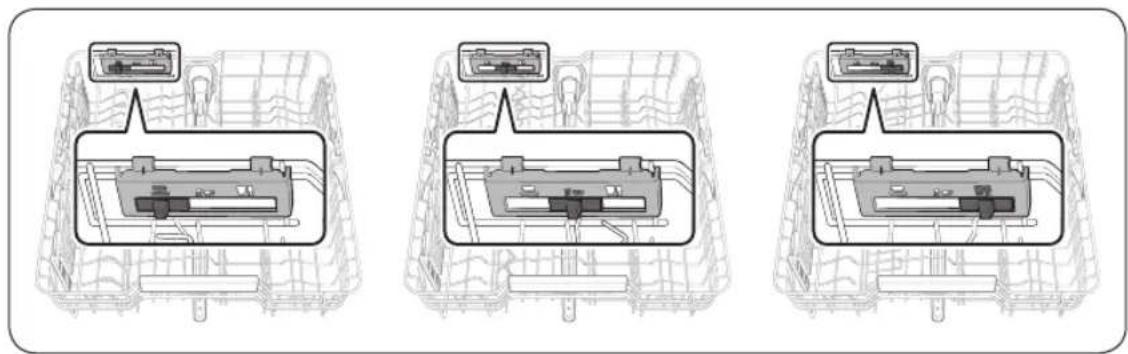

Cestos	Cesto superior ajustable en altura, cesto inferior con púas abatibles, cubiertos amovible, bandeja para cubiertos (según modelo)
Mantenimiento	Limpieza mensual de los filtros, de los brazos rociadores, ciclo Cuidado máquina, descalcificación con ácido cítrico
Nivel sonoro (ciclo Silencio absoluto)	Reducción de 2 dB respecto al ciclo ECO
Consumo de agua (ciclo ECO)	9,2 litros
Consumo eléctrico (ciclo ECO)	0,746 kWh (14 cubiertos) / 0,735 kWh (13 cubiertos)
Duración del ciclo ECO	255 minutos
Disponibilidad de piezas de repuesto	10 años mínimo para las piezas de desgaste (juntas, brazos rociadores, filtros, cestos)
Información EPREL	Disponible en https://eprel.ec.europa.eu/qr/**** (número en la etiqueta de características)

Preguntas frecuentes - DW60BG750SSLET SAMSUNG

¿Cómo iniciar un ciclo de lavado?

Abra la puerta, cargue los platos, añada el detergente y el abrillantador si es necesario. Presione Encendido/Apagado, seleccione el ciclo deseado (ej: ECO) con las opciones (Media carga, Higiene Plus...), luego presione INICIO y cierre la puerta. El lavavajillas se inicia automáticamente después de unos segundos de vaciado.

¿Qué hacer si el lavavajillas no limpia bien?

Verifique que el ciclo elegido corresponda al nivel de suciedad (ej: Intensivo para muy sucio). Limpie los filtros (prefiltro y microfiltro) y los brazos rociadores. Asegúrese de que la presión de agua esté entre 0,05 y 0,8 MPa y que el depósito de sal esté lleno si el agua es dura. Reorganice la vajilla para no obstruir los rociadores.

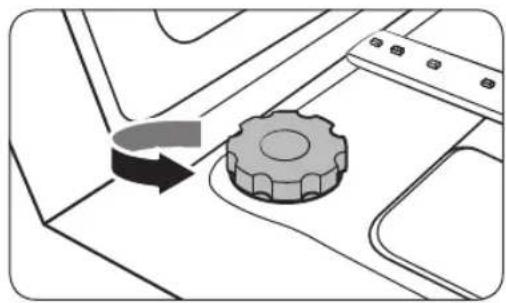

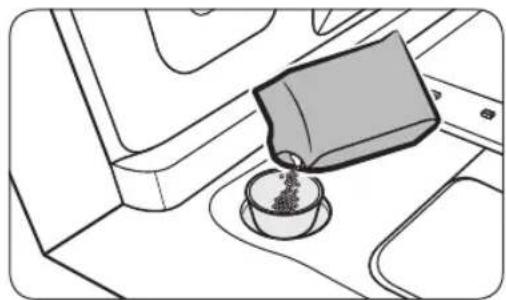

¿Cómo usar la sal y el abrillantador?

Llene el depósito de sal (capacidad ~1 kg) con sal especial para lavavajillas (granos gruesos) y ajuste el nivel de dureza del agua (por defecto L4) a través de los ajustes. El abrillantador se añade en el depósito dedicado (no supere la marca de nivel máximo). Use únicamente productos líquidos para lavavajillas.

¿Qué significa el código de error '5C'?

El código 5C indica un problema de vaciado: la bomba de vaciado o el tubo de desagüe está obstruido. Limpie la bomba de vaciado retirando la tapa (después de quitar el filtro) y retire los cuerpos extraños. También verifique que el tubo de desagüe no esté doblado u obstruido.

¿Puedo usar pastillas de detergente todo en uno?

Sí, las pastillas son adecuadas. Colóquelas en el compartimento principal. Para un mejor secado, seleccione la opción Higiene Plus (temperatura de aclarado a 75°C) o use abrillantador. El ajuste de la dosis por aclarado se puede ajustar (F0 a F6) según la marca de la pastilla.

¿Cómo conectar el lavavajillas a SmartThings?

Asegúrese de que su teléfono esté conectado a Wi-Fi 2,4 GHz. Abra la aplicación SmartThings, cree o inicie sesión en su cuenta de Samsung. Escanee el código QR en el aparato o agregue manualmente el modelo. En el lavavajillas, presione SmartControl durante 5 segundos hasta que vea 'AP' en la pantalla. Siga las instrucciones en la aplicación.

¿Cómo activar la seguridad infantil?

Presione el botón Opción (para los modelos DW60BB89*) o mantenga presionados Higiene Plus e Inicio diferido durante 3 segundos (otros modelos). Navegue hasta 'Seguridad infantil' y seleccione 'Activación'. Todos los mandos (excepto Encendido/Apagado) quedarán bloqueados.

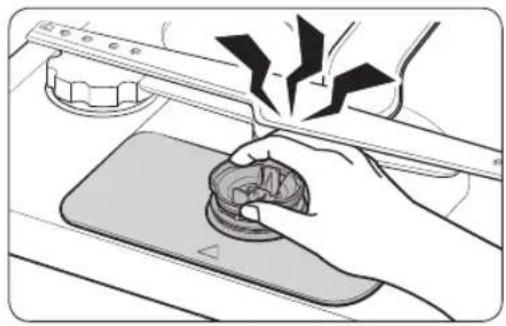

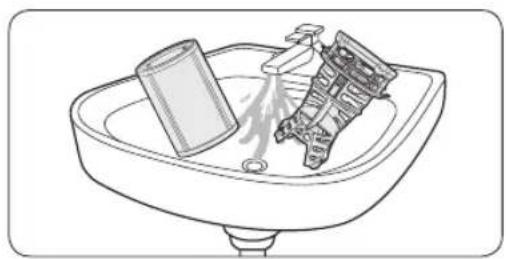

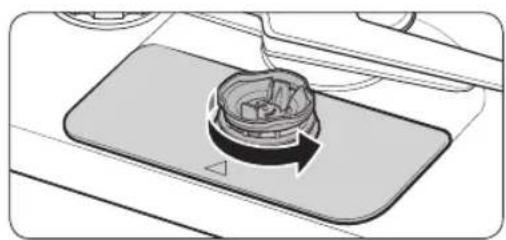

¿Cómo limpiar los filtros?

Abra la puerta, retire el cesto inferior. Gire la manija del filtro en sentido antihorario para desbloquear y retire el prefiltro y luego el microfiltro cilíndrico. Enjuáguelos con agua limpia, séquelos y vuelva a montarlos girando la manija en sentido horario para bloquear. Limpie los filtros al menos una vez al mes.

El lavavajillas hace ruido durante el lavado, ¿es normal?

Cierto ruido es normal: ruido de la bomba, del agua, de los rociadores. Si el ruido es anormal (chirridos, golpes), verifique que el lavavajillas esté nivelado (ajuste de las patas), que la vajilla no toque los rociadores y que los filtros estén bien colocados. El ciclo Silencio absoluto reduce el ruido en 2 dB.

¿Cómo mantener el lavavajillas a largo plazo?

Ejecute un ciclo Cuidado máquina vacío una vez al mes con detergente. Para prevenir la cal, añada ácido cítrico. Limpie regularmente las juntas de la puerta y los brazos rociadores. Si se ausenta por mucho tiempo, vacíe el aparato (ciclo ECO y luego vaciado manual), cierre la llave de agua y desconéctelo.

MANUAL DE USUARIO DW60BG750SSLET SAMSUNG

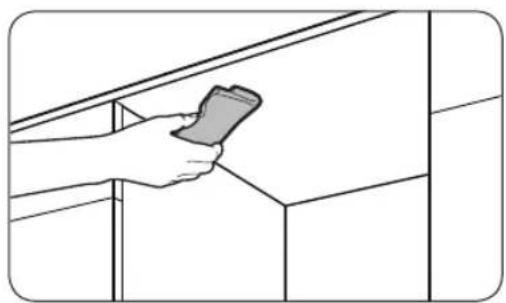

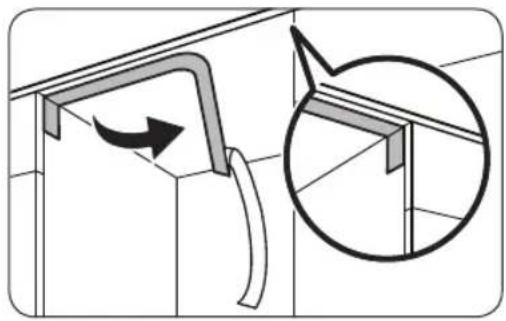

STAP 3 Orden de slangen

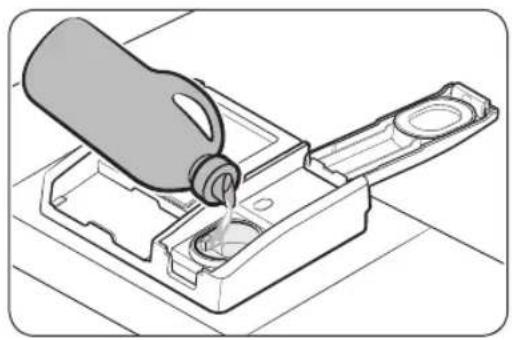

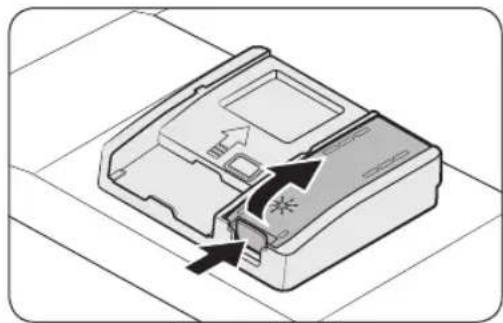

Riempimento del serbatoio del brillantante

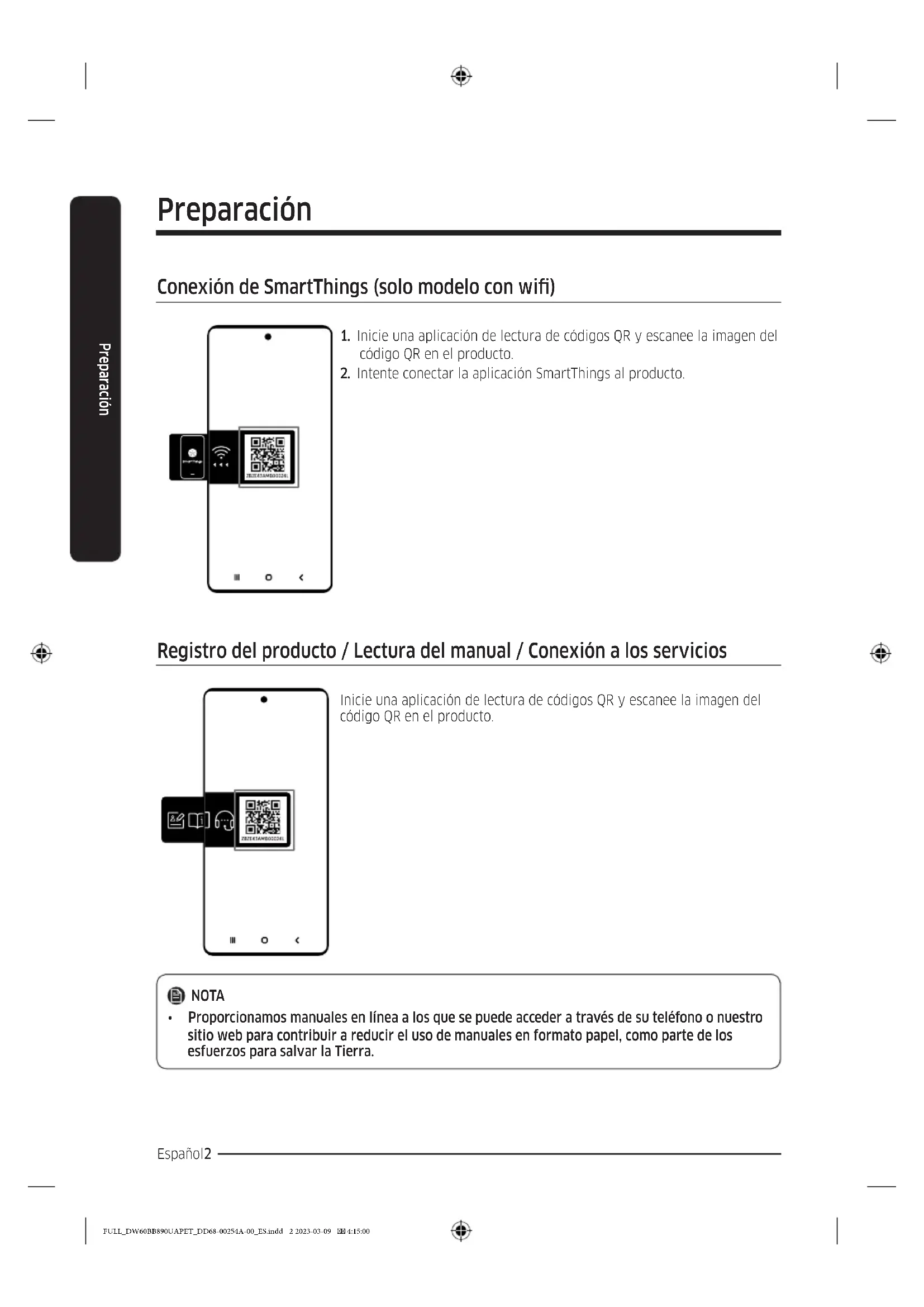

Conexión de SmartThings (solo modelo con wifi)

1. Inicie una aplicación de lectura de códigos QR y escanee la imagen del código QR en el producto.
2. Intente conectar la aplicación SmartThings al producto.

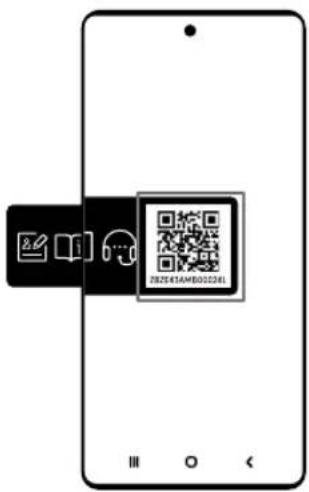

Registro del producto / Lectura del manual / Conexión a los servicios

Inicio una aplicación de lectura de códigos QR y escanee la imagen del código QR en el producto.

NOTA

- Proporcionamos manuales en línea a los que se puede acceder a través de su teléfono o nuestro sitio web para contribuir a reducir el uso de manuales en formato papel, como parte de los esfuerzos para salvar la Tierra.

Español2

Índice

Información de seguridad 5

Qué necesita saber de las instrucciones de seguridad 5

Símbolos importantes de seguridad 5

Instrucciones acerca de RAEE 6

Precauciones importantes de seguridad 7

Instrucciones de uso del lavavajillas 9

Instrucciones para proteger a los niños 10

Instrucciones de instalación del lavavajillas 10

Instalación 13

Qué incluye 13

Requisitos para la instalación 17

Instalación integrada bajo el fregadero (para el modelo de Libre instalación) 19

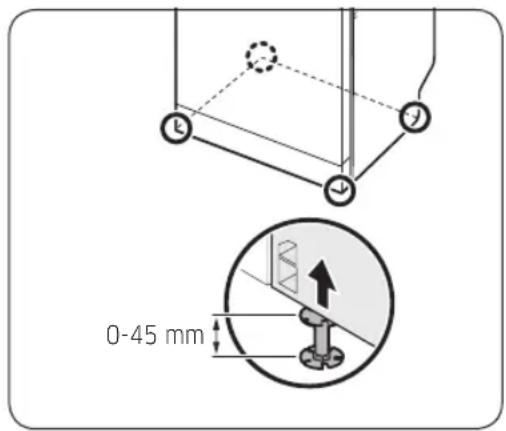

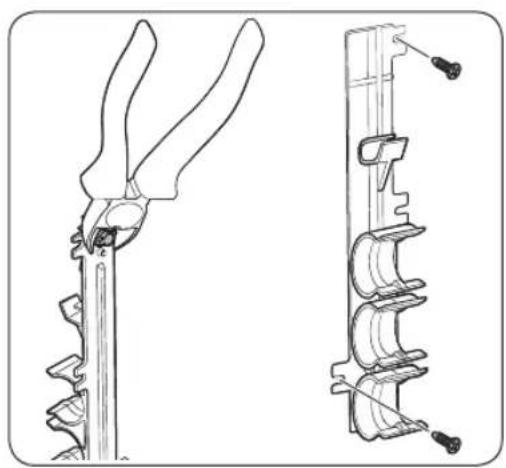

Instalación paso a paso 20

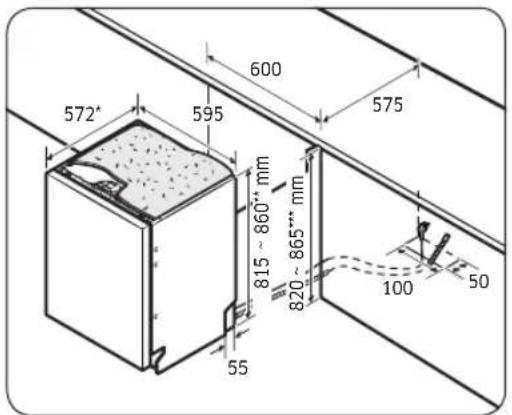

Tamaño del recorte 21

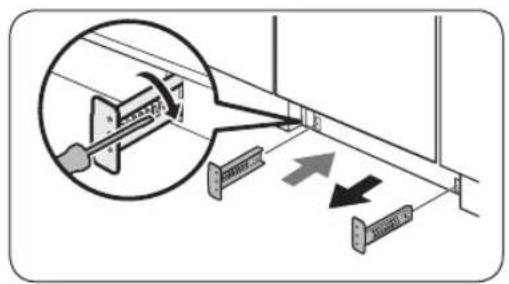

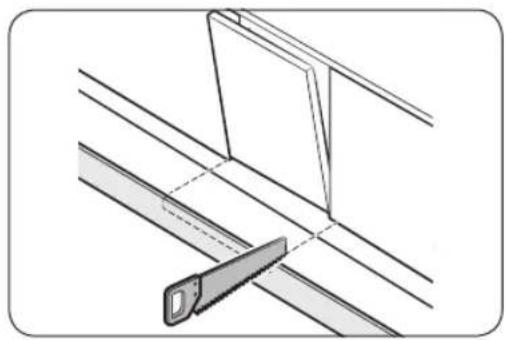

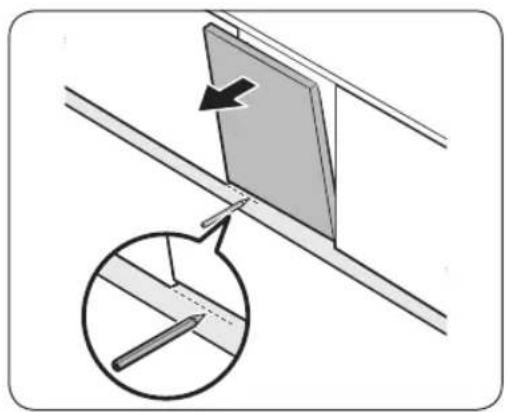

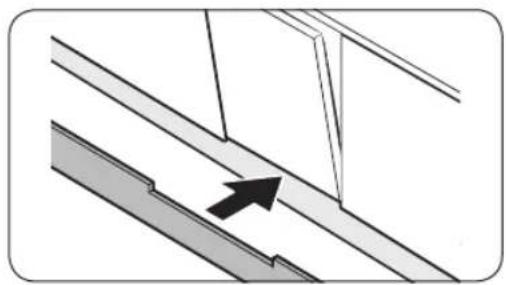

Rodapié 30

SmartThings (solo modelos aplicables) 32

Anuncio de código abierto 35

Introducción 36

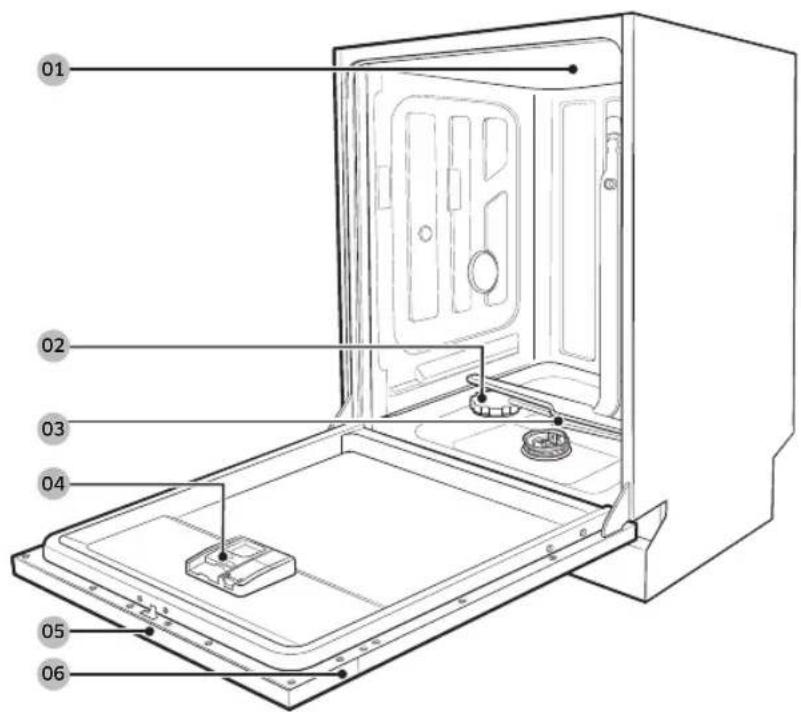

Vista general del lavavajillas 36

Elementos no adecuados para el lavavajillas 37

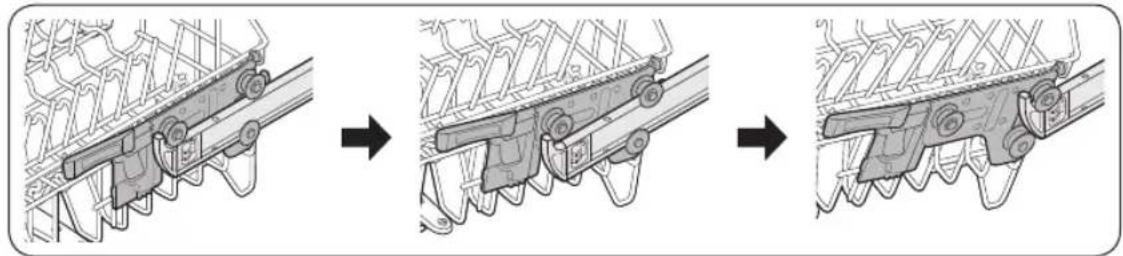

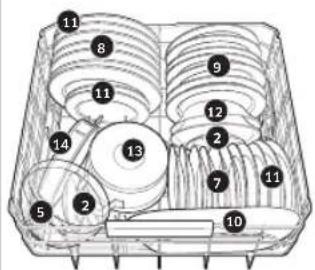

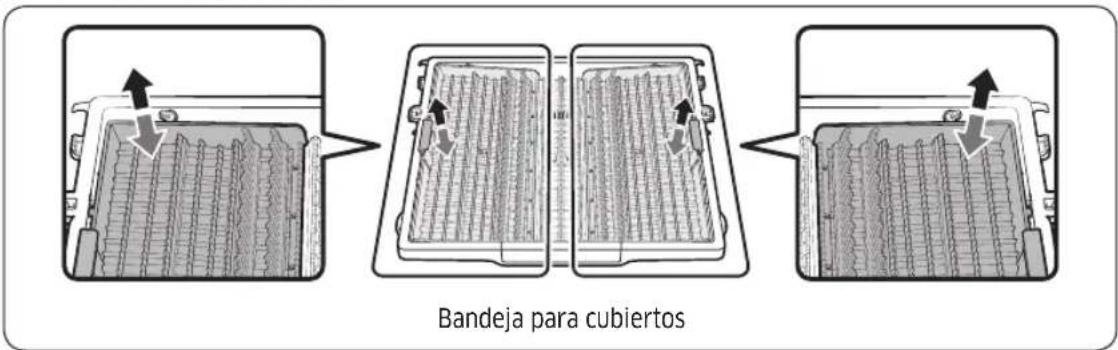

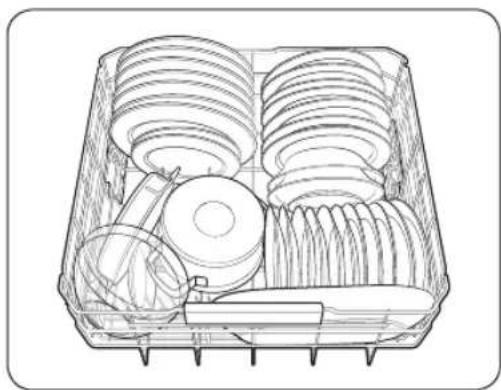

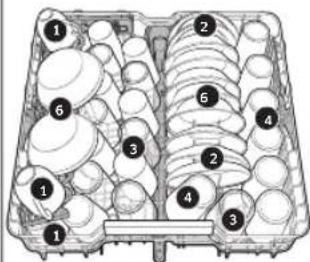

Uso básico de las bandejas 38

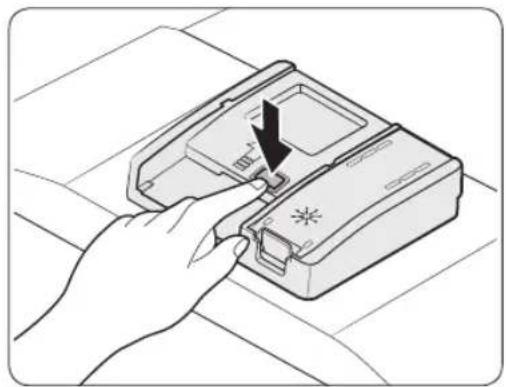

Compartimiento para el detergente 42

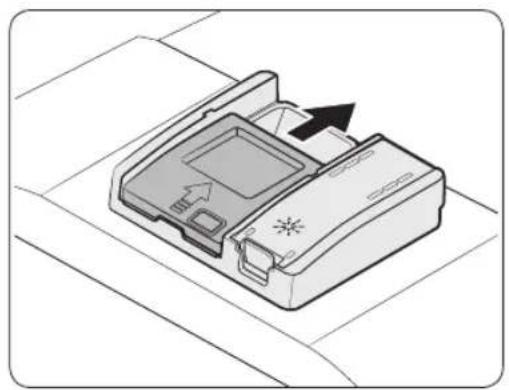

Compartimiento del abrillantador 44

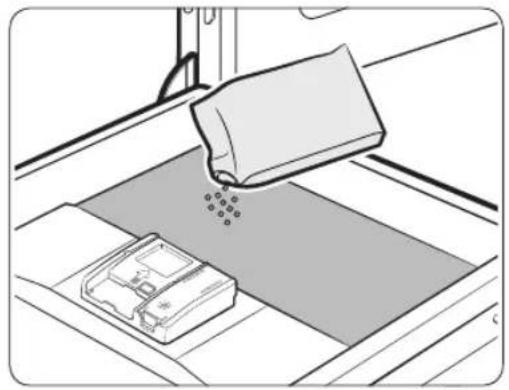

Depósito de la sal 45

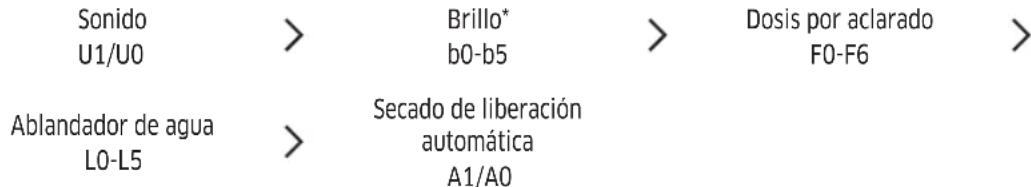

Ajustes 46

Ajustes (excepto modelos DW60BB89*) 49

Operaciones 52

Panel de control (para los modelos DW60BB89*) 52

Panel de control (excepto modelos DW60BB89*) 53

Descripción de los programas 54

Primeros pasos 56

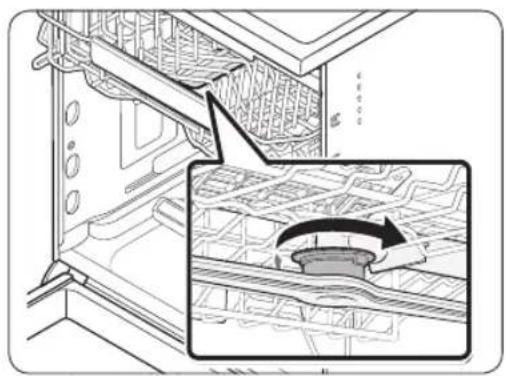

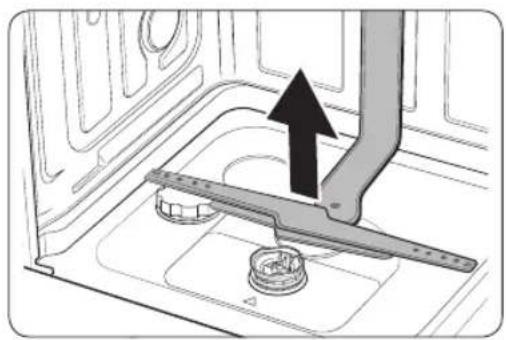

Mantenimiento 57

Limpieza 57

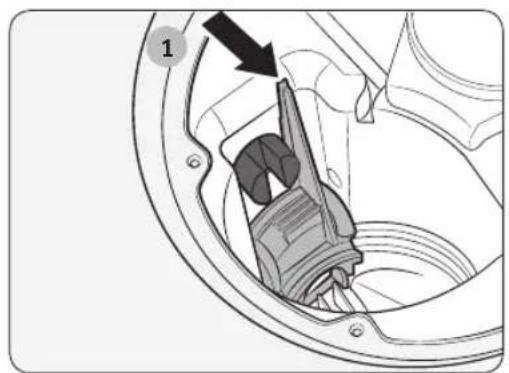

Limpieza de la bomba de vaciado 61

Cuidados a largo plazo 61

Español 3

Solución de problemas 62

Puntos de comprobación 62

Códigos de información 65

Tabla de programas 66

Apéndice 70

Transporte/reubicación 70

Protección contra congelación 70

Eliminación del lavavajillas y ayuda al medio ambiente 70

Consejo para el ahorro de energía y agua 71

Información de EPREL 71

Especificaciones 72

Para prueba estándar 73

Español4

Información de seguridad

Enhorabuena por haber adquirido este nuevo lavavajillas Samsung. Este manual incluye información importante acerca de la instalación, el uso y el mantenimiento de este electrodoméstico. Tómese un tiempo para leerlo y así conocer todas las ventajas y características del lavavajillas.

Qué necesita saber de las instrucciones de seguridad

Lea atentamente este manual para asegurarse de que sabrá utilizar de manera segura y eficiente todas las características y funciones de este nuevo electrodoméstico, y guárdelo en un lugar seguro cerca del aparato para futuras consultas. Utilice el aparato solo para las funciones propias, como se describe en este manual de usuario.

Las advertencias y las instrucciones importantes de seguridad de este manual no cubren todos los supuestos y situaciones posibles que se pueden producir. Es responsabilidad del usuario utilizar el sentido común, ser precavido y tener cuidado al instalar, mantener y poner en funcionamiento el lavavajillas.

Dado que estas instrucciones de funcionamiento sirven para varios modelos, las características de este lavavajillas pueden diferir ligeramente de las que se explican en el manual y es posible que algunos de los símbolos de advertencia no se puedan aplicar. Si tiene preguntas o dudas póngase en contacto con el centro de servicio más cercano o consulte la ayuda y la información en línea en www.samsung.com.

Símbolos importantes de seguridad

Significado de los iconos y símbolos utilizados en este manual del usuario:

ADVERTENCIA

Prácticas poco seguras o arriesgadas que pueden causar lesiones personales graves, la muerte o daños materiales.

PRECAUCIÓN

Prácticas poco seguras o arriesgadas que pueden causar lesiones personales o daños materiales.

NOTA

Indica la existencia de un riesgo de lesiones personales o daños materiales.

Estos símbolos de advertencia sirven para evitar que el usuario y otras personas sufran daños. Sigalos atentamente.

Conserve estas instrucciones en lugar seguro y asegúrese de que los nuevos usuarios las conozcan.

Entrégueselas a un futuro propietario.

Información de seguridad

Instrucciones acerca de RAEE

Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos)

(Se aplica en países con sistemas de recolección por separado)

La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales.

Para obtener información sobre los compromisos ambientales de Samsung y las obligaciones reglamentarias específicas del producto, como REACH, RAEE o Baterías, visite página de sostenibilidad disponible en Samsung.com.

Español6

Precauciones importantes de seguridad

Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales cuando utilice el aparato, siga las instrucciones básicas de seguridad, incluidas las siguientes:

1. Este electrodoméstico no pueden utilizarlo personas (incluidos los niños) con las capacidades físicas, sensoriales o mentales disminuidas, o faltas de conocimiento y experiencia, a menos que una persona responsable de su seguridad les supervise o les instruya sobre el uso seguro del aparato.
2. Este electrodoméstico pueden utilizarlo los niños a partir de 8 años y las personas con las capacidades físicas, sensoriales o mentales disminuidas, o faltas de conocimiento y experiencia, si se les supervisa o si han recibido instrucciones sobre el uso seguro del aparato y comprenden los riesgos que implica. Los niños no deben jugar con el electrodoméstico. Los niños no deben limpiarlo ni hacer tareas de mantenimiento sin supervisión.
3. Vigile a los niños pequeños para que no jueguen con el electrodoméstico.
4. Si el cable de alimentación está dañado, lo debe reemplazar el fabricante, su agente de servicio o personal igualmente cualificado a fin de evitar riesgos de accidentes.
5. Se deben utilizar las mangueras nuevas suministradas con el electrodoméstico en la instalación; no reutilice las mangueras antiguas.

Información de seguridad

1. En electrodomésticos con aberturas de ventilación en la base, evite que queden obstruidas por una alfombra.
2. Los niños menores de 3 años deben mantenerse alejados del electrodoméstico a menos que se les vigile en todo momento.
3. PRECAUCIÓN: Para evitar riesgos causados por la conexión inadvertida del termofusible, este electrodoméstico no se debe suministrar con un dispositivo de conexión externo, como un temporizador, o conectado a un circuito que la empresa eléctrica puede conectar o desconectar regularmente.
4. ADVERTENCIA: Los cuchillos y otros utensilios puntiagudos se deben colocar en la cesta con las puntas hacia abajo o en posición horizontal.

Este electrodoméstico está diseñado únicamente para utilizarse en instalaciones domésticas o similares, como:

• cocinas para el personal de tiendas, oficinas y otros entornos laborales;
• granjas;
• zonas de uso de los clientes en hoteles, moteles o entornos de tipo residencial;
• hostales y casas de huéspedes.

Español8

Instrucciones de uso del lavavajillas

Este lavavajillas no está diseñado para un uso comercial. Está diseñado para uso doméstico o en entornos de trabajo y residenciales similares, como:

• Tiendas
• Oficinas y salas de exposición
  y por los residentes de establecimientos como:
• Albergues y casas de huéspedes.

Se debe utilizar únicamente como electrodoméstico, tal como se especifica en este manual del usuario, para lavar vajillas y cubiertos domésticos. El fabricante desaconseja cualquier otro uso, ya que puede ser peligroso.

El fabricante no se hace responsable de los daños causados por un uso incorrecto o inapropiado.

No utilice disolventes en el lavavajillas. Peligro de explosión.

No inhale ni ingiera el detergente del lavavajillas. Los detergentes para lavavajillas contienen ingredientes irritantes y corrosivos que pueden causar quemaduras en la nariz, la boca y la garganta si se inhalan o se tragan y pueden dificultar la respiración. Si inhala o traga detergente, llame inmediatamente al médico.

No deje abierta la puerta sin necesidad, ya que puede tropezar con ella.

No se siente ni se apoye sobre la puerta abierta. Podría volcar el lavavajillas y dañarse, y usted podría lesionarse.

Utilice solo detergentes y abrillantadores especiales para lavavajillas domésticos. No utilice detergentes líquidos.

No utilice ningún limpiador con ácido fuerte.

No llene el compartimento del abrillantador con detergente en polvo o líquido. Podría dañarlo gravemente.

Si llena accidentalmente el compartimento de la sal con detergente en polvo o líquido estropeará el ablandador de agua. Compruebe que usa el paquete correcto de sal para lavavajillas al llenar el compartimento de la sal.

Utilice solo sal de grano grueso especial para lavavajillas para la reactivación, ya que otras sales pueden contener aditivos insolubles que pueden anular el efecto del ablandador.

Si el aparato cuenta con una cesta para los cubiertos (según el modelo), se limpian y se secan mejor si se colocan correctamente con los mangos hacia abajo. Sin embargo, para evitar riesgos de lesiones, coloque los cuchillos, tenedores, etc. con los mangos hacia arriba.

Los artículos de plástico que no admiten el lavado con agua caliente, como recipientes desechables, cubiertos o platos de plástico, no se deben lavar en el lavavajillas. La elevada temperatura del lavavajillas puede derretirlos o deformarlos.

En los modelos con la función Inicio diferido, asegúrese de que el dispensador está seco antes de verter el detergente. Séquelo si es necesario. Si el detergente se vierte en el dispensador húmedo, se espesará y no se distribuirá uniformemente.

Los cuchillos y otros utensilios puntiagudos se deben colocar en la cesta con las puntas hacia abajo o en posición horizontal.

Información de seguridad

Instrucciones para proteger a los niños

¡Este aparato no es un juguete! Para evitar riesgos de lesiones, no deje que los niños se acerquen al aparato ni que jueguen con él o cerca de él ni que toquen los mandos. Los niños no comprenden los peligros que encierra. Siempre que esté trabajando en la cocina debe vigilarlos. También existe el riesgo de que los niños se queden encerrados en el lavavajillas.

Este electrodoméstico pueden utilizarlo los niños a partir de 8 años y las personas con las capacidades físicas, sensoriales o mentales disminuidas, o faltas de conocimiento y experiencia, si se les supervisa o si han recibido instrucciones sobre el uso seguro del aparato y comprenden los riesgos que implica. Los niños no deben jugar con el electrodoméstico. Los niños no deben limpiarlo ni hacer tareas de mantenimiento sin supervisión.

Los niños mayores solo deben utilizar el lavavajillas si se les ha explicado claramente su funcionamiento, si lo pueden utilizar con seguridad y si conocen los peligros de un uso inapropiado.

¡MANTENGA A LOS NIÑOS ALEJADOS DE LOS DETERGENTES!

Los detergentes para lavavajillas contienen ingredientes irritantes y corrosivos que pueden causar quemaduras en la boca, la nariz y la garganta si se ingieren, o pueden dificultar la respiración.

Mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta. Puede haber restos de detergente en el interior.

Si un niño inhala o traga detergente, llame inmediatamente al médico.

Instrucciones de instalación del lavavajillas

Antes de instalar el aparato, revise si muestra daños externos. Bajo ninguna circunstancia utilice un aparato que haya sufrido daños. Puede resultar peligroso.

El lavavajillas solo se debe enchufar a la corriente eléctrica a través de una toma conmutada adecuada. La toma eléctrica debe estar fácilmente accesible una vez instalado el lavavajillas a fin de que se pueda desconectar de la corriente en cualquier momento. (Consulte la sección «Vista general del lavavajillas» en la página 36).

No debe haber tomas de corriente detrás del lavavajillas. Hay riesgo de sobrecalentamiento y de incendio si se empuja el lavavajillas contra un enchufe.

El lavavajillas no se debe instalar debajo de una placa radiante. La elevada temperatura radiante que a veces genera una placa puede dañar el lavavajillas. Por la misma razón, no se debe instalar cerca de llamas abiertas ni otros aparatos generadores de calor, como los calentadores, etc.

No conecte el lavavajillas a la corriente principal hasta que esté instalado definitivamente y se hayan realizado los ajustes necesarios en los resortes de la puerta.

Antes de conectar el aparato, compruebe que los datos de conexión de la placa de datos (voltaje y carga conectada) coinciden con los de la red eléctrica. Si tiene alguna duda, consulte a un técnico electricista.

La seguridad eléctrica de este aparato solo se puede garantizar cuando existe una continuidad completa entre éste y un sistema de toma de tierra eficaz. Es muy importante que este sistema básico de seguridad esté presente y se pruebe regularmente, y si hay cualquier duda sobre el sistema eléctrico de la casa, se debe consultar a un técnico cualificado.

Español10

El fabricante no se hace responsable de las consecuencias de un sistema de puesta a tierra inadecuado (por ejemplo, descargas eléctricas).

No conecte este aparato a la corriente eléctrica a través de un enchufe múltiple o un alargador. En este caso, no se garantiza la seguridad del aparato (por ejemplo, riesgo de sobrecalentamiento).

Este aparato solo se puede instalar en instalaciones móviles, como un barco, si un ingeniero cualificado ha hecho un análisis de los riesgos de la instalación.

La carcasa de plástico de la conexión hidráulica incluye un componente eléctrico. Por consiguiente, no se debe sumergir en agua.

En la manguera de Aqua-Stop hay cables eléctricos. No corte nunca la manguera de entrada de agua, aunque sea demasiado larga.

Solo personal cualificado y competente puede realizar los trabajos de instalación, mantenimiento y reparación y siempre siguiendo las regulaciones de seguridad nacionales y locales. Que otras personas realicen estos trabajos puede resultar peligroso. El fabricante no se hace responsable de los trabajos no autorizados.

El sistema de antiinundación integrado ofrece protección contra los daños provocados por el agua, siempre que se cumplan estas condiciones:

• El lavavajillas está correctamente instalado y conectado.
• El lavavajillas recibe un mantenimiento correcto y las piezas se reemplazan cuando se considera necesario.
• La llave de paso/válvula de suministro ha permanecido cerrada cuando el aparato no se utilizaba durante un largo periodo de tiempo (por ejemplo, durante las vacaciones).
• El sistema de antiinundación funcionará aunque el aparato esté apagado. Sin embargo, debe estar enchufado a la corriente eléctrica.

Un aparato estropeado puede resultar peligroso. Si el lavavajillas se estropea, desconecte la corriente y póngase en contacto con el distribuidor o el departamento de servicio.

Las reparaciones no autorizadas resultan un riesgo imprevisto para el usuario y el fabricante no se puede hacer responsable de ello. Solo las puede llevar a cabo personal de servicio autorizado.

Los componentes defectuosos solo se deben reemplazar por piezas de repuesto originales. Solo si se emplean estas piezas se puede garantizar la seguridad del aparato.

Desconecte siempre el aparato de la corriente eléctrica para realizar los trabajos de mantenimiento (desenchufe de la toma mural).

Si el cable de conexión está dañado, se debe reemplazar por un cable especial disponible en el fabricante. Por motivos de seguridad, solo lo deben montar técnicos del departamento de servicio o personal autorizado.

En países donde pueda haber zonas infestadas de cucarachas u otros animales, se debe mantener el entorno del aparato especialmente limpio. La garantía no cubre los daños causados por cucarachas u otros animales.

Información de seguridad

En el caso de producirse una avería o cuando se deba limpiar, el aparato solo estará completamente aislado del suministro eléctrico cuando:

• se ha desenchufado de la toma mural y se ha sacado el enchufe
  • se ha desconectado de la red eléctrica
• se ha desconectado el fusible de la red eléctrica
• se ha retirado el fusible de rosca (en países donde es aplicable).

No efectúe ninguna modificación en el aparato a menos que lo autorice el fabricante.

No abra nunca la cubierta/carcasa del aparato. El templado de las conexiones eléctricas o componentes y las piezas mecánicas es muy peligroso y puede provocar fallos de funcionamiento o descargas eléctricas.

Mientras el aparato esté cubierto por la garantía, las reparaciones solo las puede efectuar personal técnico autorizado por el fabricante. De lo contrario, la garantía quedará invalidada.

Cuando se instale el producto, deberá dejar suficiente espacio por arriba, por la parte posterior y a los lados para asegurar una ventilación adecuada. Si no hay suficiente espacio entre el producto y el fregadero, esté se podría dañar o se podría generar moho.

Configure de manera correcta el nivel de dureza del agua del lavavajillas que corresponda a su zona. (Consulte la sección «Depósito de la sal» en la página 45).

Por favor, consulte www.samsung.com/support para obtener más información sobre los materiales y la reparación.

Español 12-

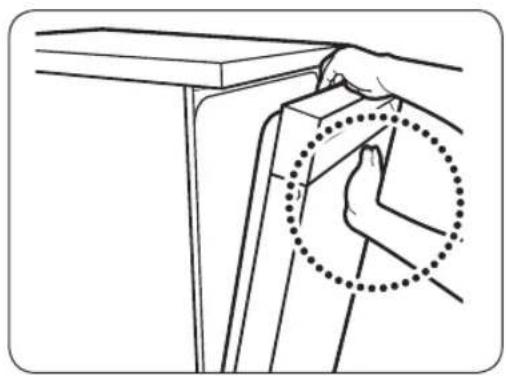

Instalación

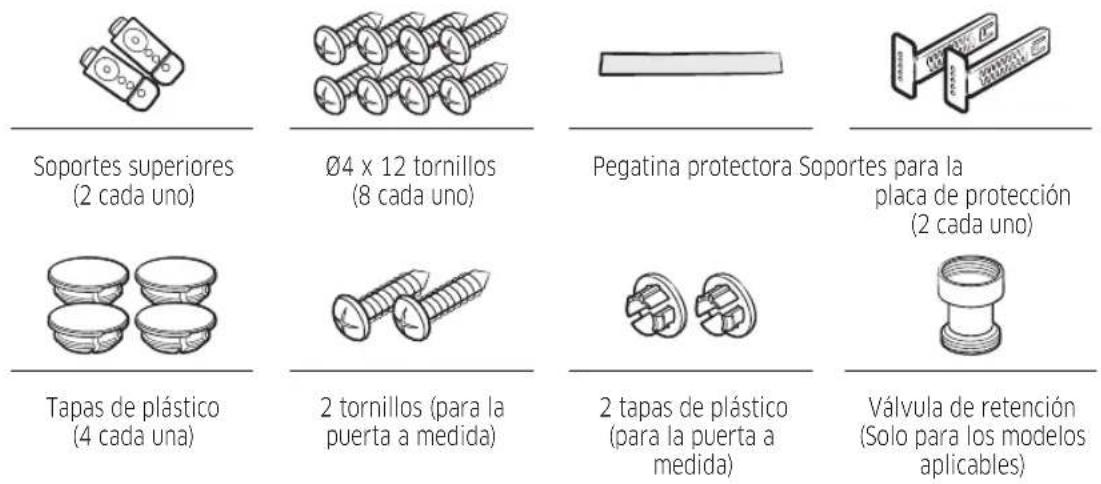

Qué incluye

Asegúrese de se incluyen todas las piezas en el paquete del producto. Si tiene alguna pregunta sobre el lavavajillas o las piezas, póngase en contacto con un centro de atención al cliente local de Samsung o con su establecimiento. El aspecto real del lavavajillas puede variar, dependiendo del modelo y del país.

PRECAUCIÓN

Después de desembalar el lavavajillas, mantenga los materiales de embalaje fuera del alcance de los niños por motivos de seguridad.

Kit de instalación (suministrado)

Modelos FBI (totalmente integrados, DW60B*8**B**/DW60B*7**B**)

Soportes superiores (2 cada uno)

Fijadores de panel personalizado (2 cada uno)

∅4 x 12 tornillos (8 cada uno)

∅4 x 16 tornillos (2 cada uno)

∅4 x 43 tornillos (6 cada uno)

Faldón de goma Pegatina protectora Soportes para la

placa de protección (2 cada uno)

Tapas de plástico (4 cada una)

Válvula de retención (Solo para los modelos aplicables)

Instalación

Modelos FBI (corredizos, DW60B*8**1**)

Soportes superiores (2 cada uno)

∅4 x 16 tornillos (12 cada uno)

∅4 x 12 tornillos (8 cada uno)

Fijadores de panel personalizado-Superiores (2 cada uno)

Fijadores de panel personalizado-Inferiores (2 cada uno)

Faldón de goma Pegatina protectora Soportes para la placa de protección (2 cada uno)

Tapas de plástico (4 cada una)

Pie secundario Válvula de retención (Solo para los modelos aplicables)

Modelos SBI (semiintegrado, DW60B*7**S**)

Soportes superiores (2 cada uno)

Fijadores de panel personalizado (2 cada uno)

Pegatina protectora Separadores de madera (4 cada uno)

∅4 x 16 tornillos (2 cada uno)

∅4 x 43 tornillos (4 cada uno)

∅4 x 12 tornillos (8 cada uno)

Faldón de goma (Solo para los modelos aplicables)

Tapas de plástico (4 cada una)

Soportes para la placa de protección (2 cada uno)

Válvula de retención (Solo para los modelos aplicables)

Español 14

Modelos BU (empotrado, DW60B*8**U**/DW60BG7**U**)

Kit de instalación (no suministrado)

Brida para manguera

Instalación

Herramientas necesarias (no suministradas)

Gafas de seguridad Guantes Linterna Llave inglesa (22 mm)

para el pie delantero

Destornillador de estrella T20

Alicates Tenaza Cinta métrica

Lápiz Destornillador Phillips Destornillador de

cabeza plana

Cúter

Nivel Sierra de corona hueca

(80-100 mm)

Español 16-

Requisitos para la instalación

Para prevenir el riesgo de incendio, descarga eléctrica o lesiones personales, todo el cableado y la toma de tierra deben ser realizados por un técnico cualificado.

Fuente de alimentación

• Un circuito de derivación individual de 220-240 V\~, 50 Hz, exclusivo para el lavavajillas.
• Enchufe de corriente con una corriente máxima permitida de 16 A (máximo 11 A para el lavavajillas)

ADVERTENCIA

• No utilice un cable alargador.
• Utilice solo el enchufe que viene con el lavavajillas.
• Una vez finalizada la instalación, asegúrese de que el enchufe de alimentación no esté doblado ni dañado.

Toma de tierra

Para una toma de tierra permanente, el lavavajillas debe estar correctamente conectado a un sistema de metal conectado a tierra o a un sistema de cableado permanente. El conductor de conexión a tierra debe funcionar con los conductores del circuito y luego conectarse al terminal de conexión a tierra o al cable del lavavajillas.

ADVERTENCIA

• No conecte el cable a tierra a tuberías de plástico, tuberías de gas o a las cañerías de agua caliente. La conexión inadecuada de los conductores de conexión a tierra puede causar descargas eléctricas.
• No modifique el enchufe de alimentación del lavavajillas. Si el enchufe de alimentación no se ajusta a la toma de corriente, solicite a un electricista cualificado que instale una toma adecuada.

Suministro de agua

• La red de suministro de agua debe soportar presiones de agua entre 0,05 y 0,8 MPa.
• La temperatura del agua debe ser inferior a 60 °C.
• En el grifo de agua/válvula de suministro se debe instalar una llave de paso macho de 3/4" (1,9 cm) para la conexión al suministro de agua.

Para reducir el riesgo de fugas:

• Asegúrese de que los grifos del agua sean fácilmente accesibles.
• Cierre la válvula de suministro de agua cuando no utilice el lavavajillas.
• Compruebe regularmente si hay fugas en las conexiones de las mangueras de agua.
• Para detener cualquier fuga, selle las conexiones de la tubería de agua y las juntas con cinta de teflón o material sellante.

Aqua-Stop

El Aqua-Stop es un componente eléctrico diseñado para evitar fugas de agua. Aqua-Stop se conecta a la manguera de agua y corta el flujo de agua automáticamente si esta se ve dañada.

PRECAUCIÓN

• Maneje el Aqua-Stop con cuidado.
• No doble ni tuerza la manguera de agua conectada al Aqua-Stop. Si el Aqua-Stop está dañado, cierre los grifos de agua y desenchufe el cable de alimentación inmediatamente. A continuación, póngase en contacto con un centro de atención al cliente local de Samsung o con un técnico cualificado.

Instalación

Drenaje

Si está utilizando un sistema de drenaje exclusivo para el lavavajillas, conecte a él la manguera de desagüe, que debe estar entre 30 y 70 cm por encima del suelo. Si el sistema drenaje está a más de 80 cm del suelo, puede causar que el agua drenada retroceda hacia el lavavajillas.

Basamento

Para motivos de seguridad, el lavavajillas se debe instalar sobre un suelo de superficie sólida. Los suelos de madera podrán necesitar refuerzo para minimizar las vibraciones. Evite la instalación en alfombras o baldosas blandas. Las alfombras y las baldosas blandas pueden causar vibraciones y pueden hacer que el lavavajillas se desplace ligeramente durante el funcionamiento.

ADVERTENCIA

No instale el lavavajillas en una estructura de poca resistencia.

• Utilice las patas de altura ajustable para asegurarse de que el lavavajillas esté nivelado.
• Cuando se haya completado la nivelación, compruebe si la puerta se abre y se cierra correctamente.

Temperatura ambiental

No instale el lavavajillas en una zona donde se puedan producir temperaturas de congelación. El lavavajillas siempre retiene algo de agua en la válvula de agua, la bomba y la manguera. Si el agua se congela en el lavavajillas o en las mangueras, podría dañar el lavavajillas y sus componentes.

Prueba

Tras instalar el lavavajillas, ejecute el programa Exprés para asegurarse de que el lavavajillas se ha instalado correctamente.

Español18-

Instalación integrada bajo el fregadero (para el modelo de Libre instalación)

Puede instalar el lavavajillas debajo del fregadero. Para ello, siga las instrucciones que se indican a continuación.

ADVERTENCIA

Samsung Electronics no se hace responsable de ningún fallo o daño del producto que pueda derivarse de la instalación del modelo de Libre instalación bajo el fregadero.

Preparación

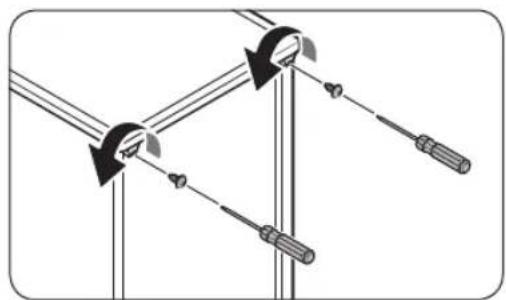

1. Quite los 2 tornillos de las esquinas superiores de la parte posterior del lavavajillas.

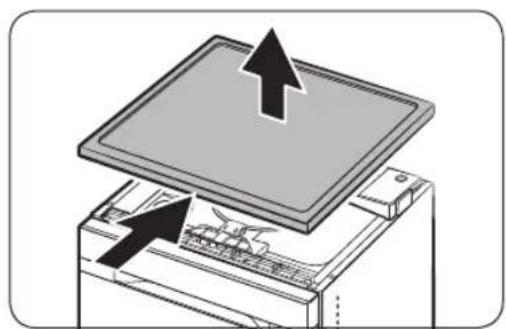

1. Deslice la encimera del lavavajillas hacia atrás y levántela para extraerla.
2. Consulte la siguiente sección e instale el lavavajillas debajo del fregadero.

Instalación

Instalación paso a paso

El procedimiento de instalación puede variar en función del modelo.

PASO 1 Seleccione una ubicación

Seleccione un lugar de instalación que cumpla las siguientes condiciones.

• Tener un suelo sólido capaz de soportar el peso del lavavajillas.
• Estar cerca de un fregadero con fácil acceso al suministro de agua, sistema de desagüe y toma eléctrica.
• Permitir la carga de los platos en el lavavajillas con facilidad.
• Contar con espacio suficiente para que la puerta del lavavajillas se abra fácilmente y que permita dejar espacio suficiente entre el lavavajillas y los laterales del mueble.
• La pared posterior debe estar libre de obstrucciones.

Instalación en nueva ubicación

Antes de instalar el lavavajillas en una en nueva ubicación, siga estas instrucciones.

1. Con una sierra de corona, corte un orificio en el lateral del mueble que sostiene el fregadero (A).
2. Si la base del interior del mueble del fregadero está por encima del suelo de la cocina y está más alta que las conexiones del lavavajillas, haga un agujero en la base del mueble y en el lateral del mueble (B).

NOTA

• Si reemplaza otro lavavajillas, revise las conexiones existentes para comprobar la compatibilidad con el nuevo lavavajillas y reemplace las conexiones según sea necesario.
• Es posible que tenga que hacer un agujero en el lado opuesto del mueble en función de donde esté la toma de corriente.

Español20

Tamaño del recorte

Puede haber una diferencia en función del modelo.

* 552 para el modelo totalmente integrable ** 895 para el modelo con puerta deslizante *** 900 para el modelo con puerta deslizante

NOTA (para el modelo de Libre instalación)

Compruebe si la distancia entre el suelo y la parte inferior de la encimera es superior a 860 mm. Si es así, inserte el pie secundario incluido en el kit de instalación. Para obtener más detalles, consulte la siguiente sección. Si la distancia es inferior a 860 mm, vaya al PASO 2.

Español 21

Instalación

PASO 2 Compruebe la tubería de agua

• La presión de la tubería de agua debe estar entre 0,05 y 0,8 MPa.
• Asegúrese de que la temperatura del agua no supera los 60 °C. El agua caliente a una temperatura superior a los 60 °C puede causar una avería en el lavavajillas.
• Asegúrese de que la válvula de suministro de agua está apagada antes de conectar la conducción al lavavajillas.

PASO 3 Ordene las mangueras

1. Limpie la parte inferior de la encimera.

1. Coloque la pegatina protectora como se muestra.

1. Tire del cable de alimentación, la manguera de agua y la manguera de desagüe a través del orificio de la encimera.

PRECAUCIÓN

• Tenga cuidado de no doblar ni pisar el cable de alimentación ni las mangueras.
• No retire el papel marrón que se encuentra en la parte posterior del lavavajillas. El papel se utiliza para mantener la parte trasera limpia en contacto con la pared.

Español22-

PASO 4 Instale el panel personalizado
BU (a medida, DW60BB8***** )

1. Abra la puerta y coloque el panel personalizado en la parte inferior delantera de la puerta. Asegúrese de que las nervaduras del panel encajan en los orificios correspondientes (un total de 6) de la puerta.

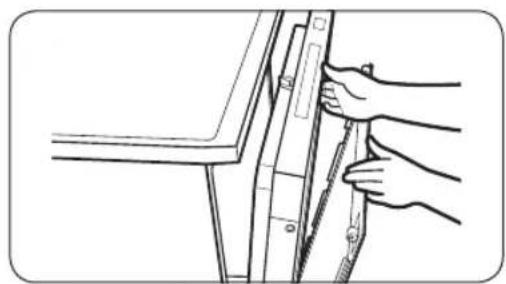

2. Mientras sujeta la puerta y el panel personalizado con ambas manos, presione el panel uniformemente de abajo hacia arriba para fijarlo en el lavavajillas.

Instalación

1. Cuando ambos lados del panel encajen en su sitio, presione la parte superior central del panel personalizado para fijarlo a la parte superior de la puerta.

NOTA

• Asegúrese de que el panel personalizado encaja correctamente en el lavavajillas.
• Si el espacio entre el lavavajillas y el panel personalizado es inferior a 2 mm, se ha instalado correctamente. Si hay 2 mm o más, retire el panel personalizado e inténtelo de nuevo.
• Desembale las tapas y tornillos (dos por cada uno) incluidos en el paquete del producto.
• Apriete los tornillos a ambos lados del lavavajillas.

NOTA

Al apretar el tornillo a ambos lados, asegúrese de comprobar el espacio entre ambos lados, ya que la puerta personalizada puede inclinarse hacia alguno de los lados.

1. Inserte las tapas a ambos lados. Asegúrese de que el borde de la tapa encaja en el orificio del lavavajillas en la dirección correcta.

Español24

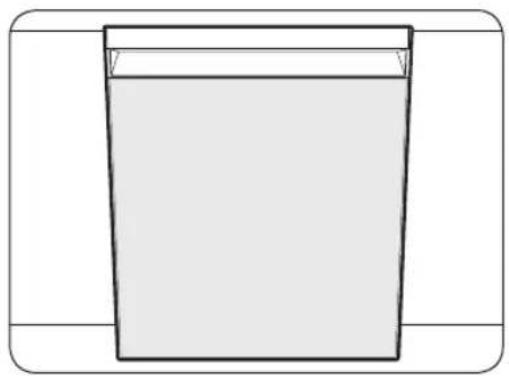

1. Se trata de la finalización del montaje del panel personalizado.

Para los modelos integrados

Puede ajustar la altura del lavavajillas para nivelarlo. Tenga en cuenta que en estos pasos el lavavajillas ya está medio insertado.

1. Utilice el nivel para comprobar si el lavavajillas está nivelado.

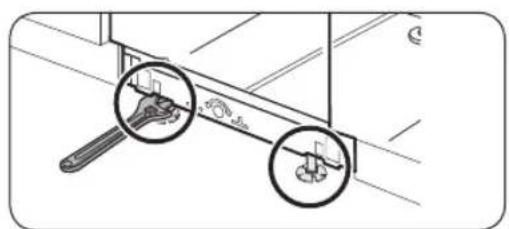

2. Para ajustar la altura frontal, utilice una llave de 22 mm.
3. Para bajar la altura, gire el pie en el sentido contrario a las agujas del reloj.
4. Para elevar la altura, gire el pie en el sentido de las agujas del reloj.
5. Para ajustar la altura trasera, inserte un destornillador Torx T20 en la parte inferior central del lavavajillas.
6. Para bajar la altura, gire el destornillador en el sentido de las agujas del reloj.
7. Para elevar la altura, gire el destornillador en sentido contrario a las agujas del reloj.
8. Cuando se haya completado la nivelación, compruebe si la puerta se abre y se cierra correctamente.

Instalación

Para modelos de Libre instalación

Puede ajustar la altura del lavavajillas hasta 45 mm con las patas niveladoras.

1. Mientras levanta ligeramente la parte delantera o trasera (o ambas de forma alterna) del lavavajillas, gire las patas niveladoras para ajustar la altura.
2. Cuando haya terminado, utilice el nivelador para asegurarse de que el lavavajillas está nivelado.
3. Inserte el lavavajillas debajo del fregadero y asegúrese de que haya al menos 4 mm de espacio entre la parte superior del lavavajillas y la parte inferior de la placa del fregadero.

PRECAUCIÓN

No coloque el cable de alimentación del lavavajillas con una brida metálica.

Español26-

PASO 6 Coloque la junta

1. Abra la puerta hasta la mitad.

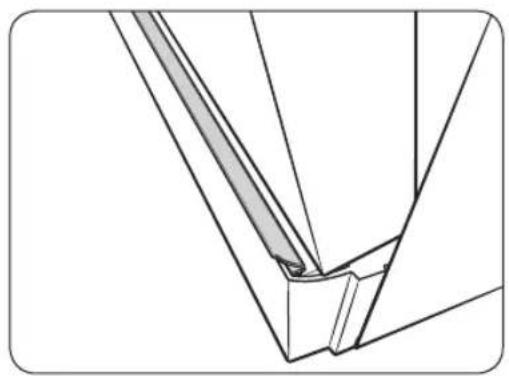

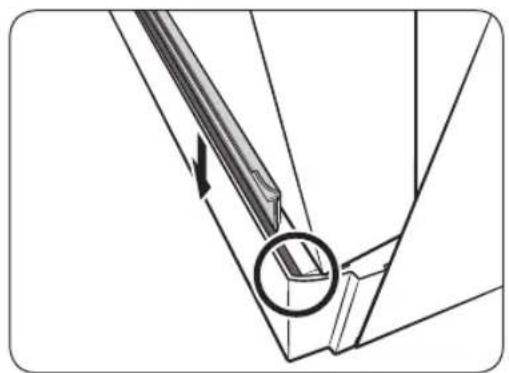

1. Quite la cinta adhesiva de la cara posterior de la junta. Después, inserte la junta en la ranura inferior del lavavajillas.

1. Así es como luce la junta después de su colocación.

Instalación

PASO 7 Fije el lavavajillas

Puede taladrar los agujeros laterales para fijar el lavavajillas a los lados del mueble.

A los lados

Si la tapa de plástico no está montada, puede haber fugas de agua y provocar un incendio o una descarga eléctrica.

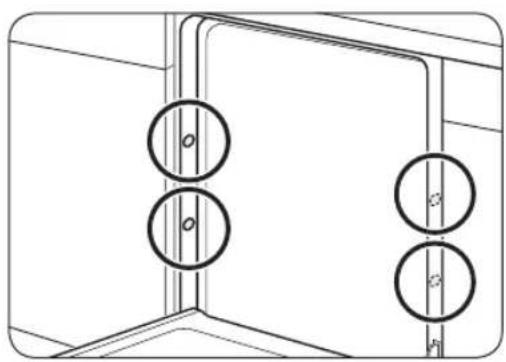

1. Apriete los 4 tornillos (∅4 x 12) en los 4 lados (marcados en la ilustración).
2. Inserte las tapas de plástico suministradas en los 4 lados donde se fijan los tornillos.
3. Conecte la manguera de agua, pero no abra el grifo de agua hasta que se haya completado la instalación.

PASO 8 Conecte la manguera de desagüe

1. Desmonte el soporte para tubos del lavavajillas y, a continuación, corte la parte que sobresale del soporte como se muestra.
2. Fije el soporte a la pared apretando los 2 tornillos (∅4 X 12).

Español28-

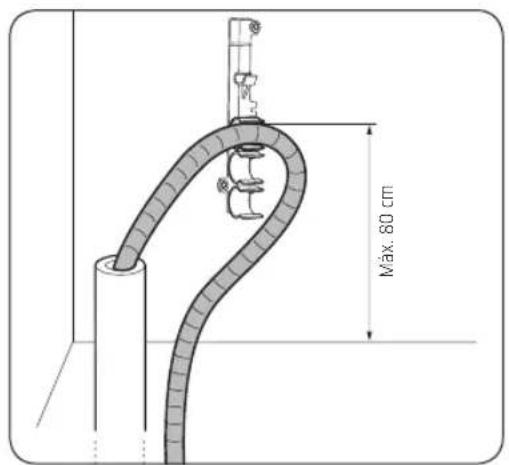

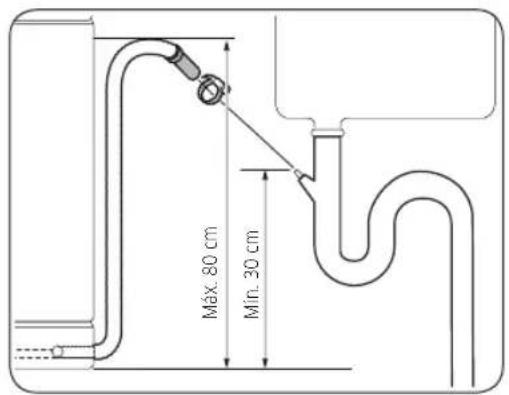

1. Inserte la manguera de drenaje en el soporte de forma que la manguera de drenaje quede situada a una distancia de 30 cm a 80 cm de la parte inferior.

2. Conecte la manguera de desagüe a la salida de desagüe.

PRECAUCIÓN

• Instale correctamente el sistema de desagüe de modo que la manguera no pueda soltarse de la salida de desagüe durante el proceso de drenaje.
• Asegúrese de que la manguera de desagüe, la manguera de suministro de agua y el cable de alimentación eléctrica no están doblados ni plegados.

PASO 9 Comprobación final

1. Saque la espuma, el embalaje de papel y las partes innecesarias del interior del lavavajillas.
2. Encienda el disyuntor de alimentación.
3. Abra la válvula de suministro de agua.
4. Enchufe y encienda el lavavajillas. Después, seleccione y ejecute el programa Exprés.
5. Compruebe si el lavavajillas se enciende normalmente y que no hay ninguna fuga de agua cuando el lavavajillas está funcionando. Compruebe que no hay fugas de agua en los extremos de la tubería de agua ni en el conector de la manguera de desagüe.

Instalación

Rodapié

Puede colocar el rodapié dependiendo del modelo o de las condiciones de instalación.

Rodapié

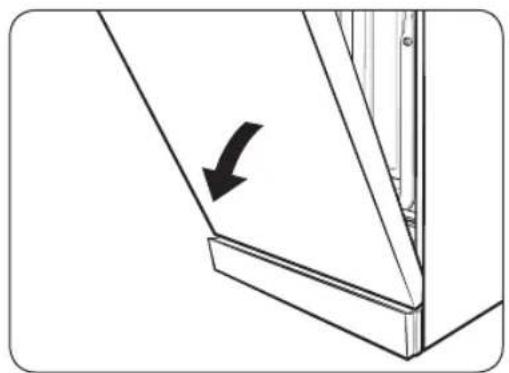

1. Coloque el rodapié en la parte inferior del lavavajillas.
2. Abra la puerta del lavavajillas y trace una línea de referencia en el rodapié donde interfiere con la puerta.

1. Siga la línea de referencia y corte el rodapié con una sierra.

1. Coloque el rodapié cortado en la parte inferior del lavavajillas. Asegúrese de que el rodapié no interfiera con la puerta del lavavajillas.

Español30

Rodapié precortado (excepto el modelo de Libre instalación)

1. Introduzca los soportes suministrados en la base del lavavajillas. Gírelos hasta su posición.

- En la ilustración de la izquierda, podrá ver los pasos para colocar y sujetar correctamente los soportes.

1. En primer lugar, introduzca el rodapié precortado en los soportes y, después, apriete los tornillos para fijar el tablero. Vea la ilustración de la izquierda y asegúrese de que los soportes están colocados en el lugar correcto.

PRECAUCIÓN

Asegúrese de que el rodapié no obstaculiza la apertura ni el cierre de la puerta del lavavajillas.

1. Inserte el rodapié con los soportes en la base del lavavajillas como se indica.

Instalación

SmartThings (solo modelos aplicables)

Conexión wifi

En su teléfono, vaya a Ajustes y conéctese a la red wifi de su casa.

Descarga

En un mercado de aplicaciones (Google Play Store, Apple App Store, Samsung Galaxy Apps), busque la aplicación SmartThings con un término de búsqueda «SmartThings». Descargue e instale la aplicación en su dispositivo.

NOTA

• La aplicación SmartThings está diseñada para Android 8.0 o posterior, iOS 13.0 o posterior.
• Para ofrecer un mejor rendimiento, la aplicación SmartThings está sujeta a cambios sin previo aviso o a la interrupción del soporte según la política del fabricante.

Inicie sesión

Primero debe acceder a SmartThings con su cuenta de Samsung. Para crear una nueva cuenta Samsung, siga las instrucciones de la aplicación. No necesita ninguna otra aplicación para crear su cuenta.

NOTA

Si tiene una cuenta Samsung, use dicha cuenta para iniciar sesión. Los usuarios registrados de Samsung se conectarán automáticamente.

Para registrar su dispositivo en SmartThings

1. Asegúrese de que su teléfono esté conectado a una red inalámbrica.
2. Ejecute SmartThings en su teléfono. Los usuarios de iPhone deben proporcionar la información de inicio de sesión cada vez que accedan a la aplicación.
3. Cuando aparezca un mensaje de «Se ha encontrado un nuevo dispositivo.», seleccione Añadir.
4. Si no aparece ningún mensaje, seleccione + y seleccione su lavavajillas de una lista de dispositivos disponibles. Si su lavavajillas no aparece en la lista, seleccione Tipo de dispositivo > Modelo de dispositivo específico, y luego añada su lavavajillas manualmente.
5. Siga las instrucciones que aparecen en la pantalla para completar el proceso de conexión de su lavavajillas. Mantenga pulsado el botón Control inteligente durante más de 5 segundos hasta que aparezca el mensaje «AP» en la pantalla. Su lavavajillas se registrará en la aplicación.
6. Cuando el proceso se complete, su lavavajillas aparecerá en la lista de dispositivos de su aplicación SmartThings.
7. Toque el icono del lavavajillas para abrir la página del lavavajillas.
8. Cuando se establece una conexión de red, el icono del wifi se ilumina en su lavavajillas.

Español32-

Aplicación para lavavajillas

Control integrado: Puede supervisar y controlar su lavavajillas tanto en casa como fuera de ella.

• Seleccione el icono del lavavajillas en SmartThings. Aparecerá la página del lavavajillas.
• Compruebe el estado de funcionamiento o las notificaciones relacionadas con su lavavajillas y cambie las opciones o la configuración si es necesario.

NOTA

• Este dispositivo está diseñado solo para uso doméstico (Clase B), y puede usarse en cualquier área residencial.
• Este dispositivo puede causar interferencias inalámbricas, y ni el fabricante ni el instalador de este dispositivo pueden proporcionar una medida de seguridad de ningún tipo.
• Los métodos de encriptación recomendados son WPA/TKIP y WPA2/AES. No son compatibles los protocolos wifi recién desarrollados o los no aprobados.
• Los entornos inalámbricos circundantes pueden afectar a la sensibilidad de recepción de una red inalámbrica.
• Si su proveedor de Internet ha registrado la dirección MAC de su ordenador o el módulo de módem para uso permanente, su lavavajillas Samsung no se conectará a Internet. Si esto ocurre, póngase en contacto con su proveedor de Internet.
• El cortafuegos de Internet puede interrumpir su conexión a Internet. Si esto ocurre, póngase en contacto con su proveedor de Internet.
• Si el fallo de Internet continúa después de la medición de su proveedor de Internet, póngase en contacto con un vendedor local o con un centro de servicios de Samsung.
• Para la instalación de enrutadores alámbricos e inalámbricos, consulte el manual de usuario del enrutador que utilice.
• El lavavajillas Samsung es compatible con los protocolos wifi de 2,4 GHz.
• El lavavajillas Samsung es compatible con los protocolos IEEE802.11 b/g/n (2.4 GHz), Soft-AP. (Se recomienda IEEE802.11n)
• Un enrutador alámbrico/inalámbrico no aprobado puede no conectarse al lavavajillas Samsung.
• La aplicación SmartThings está disponible en dispositivos Android con SO 8.0 o posterior y en dispositivos iOS con iOS 13 o posterior. La aplicación está optimizada para los teléfonos Samsung (series Galaxy S y Note).
• Algunas funciones de la aplicación pueden funcionar de manera diferente en dispositivos de terceros.
• La aplicación está sujeta a cambios sin previo aviso para mejorar su rendimiento.
• Además, las futuras actualizaciones de la aplicación o de la función de la aplicación pueden detenerse por razones de uso y de seguridad, incluso si las actualizaciones son actualmente compatibles con su sistema operativo.
• Su dispositivo utiliza una frecuencia no armonizada y puede utilizarse en todos los países europeos. La WLAN puede funcionar en la UE sin restricciones en el interior, pero no puede funcionar en el exterior en Francia.
• Puede instalar fácilmente la aplicación SmartThings o usar el producto con su teléfono escaneando el código QR de la etiqueta adjunta.

Instalación

• Por la presente, Samsung Electronics, declara que el aparato de tipo equipo de radio cumple con la Directiva 2014/53/EU. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección: Puede encontrar la Declaración de conformidad oficial en http://www.samsung.com, vaya a Support (Soporte) > Search Product Support (Buscar Soporte de productos) e introduzca el nombre del modelo.
• El consumo general de energía de reserva es de 2,0 W en el que todos los puertos de la red permanecen en condición «on» (encendido).
• Datos determinados de acuerdo con la norma EN 50564 y el Reglamento (CE) N° 1275/2008.

wifi
Rango de frecuencia Potencia del transmisor (máx.)
2412 MHz - 2472 MHz 20 dBm

SmartThings

Categoría Punto de comprobación Descripción
Seguimiento	Estado de lavado	Puede comprobar el programa actual y sus opciones, y el tiempo de programa restante.
	Control inteligente	Se muestra el estado del Control inteligente para el lavavajillas.
	Control de la energía	Utilice esta opción para controlar el estado del consumo de energía.
Control	Iniciar/Pausar/Cancelar	Seleccione un programa y las opciones necesarias, y luego seleccione Inicio/Pausa/Cancelar para iniciar una operación, detenerla temporalmente o cancelar la operación actual.
	Mis favoritos	Añada programas y opciones de uso frecuente a Mis favoritos para su uso posterior.
	Inicio diferido	Configure Inicio diferido para iniciar el programa a una hora programada (hasta 24 horas).
Notificación	Programa finalizado Le notifica que el programa actual ha finalizado.
	Detergente	Le notifica si el lavavajillas se ha quedado sin sal o sin abrillantador.

Español34-

Anuncio de código abierto

El software incluido en este producto contiene software de código abierto.

El siguiente URL http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 le proporciona información sobre licencias de código abierto relacionadas con este producto.

Siga detalladamente estas instrucciones para asegurar una correcta instalación del lavavajillas y evitar accidentes durante el lavado.

Vista general del lavavajillas

01 Boquilla superior

04 Dispensador

02 Depósito de la sal

05 Panel de control

03 Boquilla inferior

06 Puerta

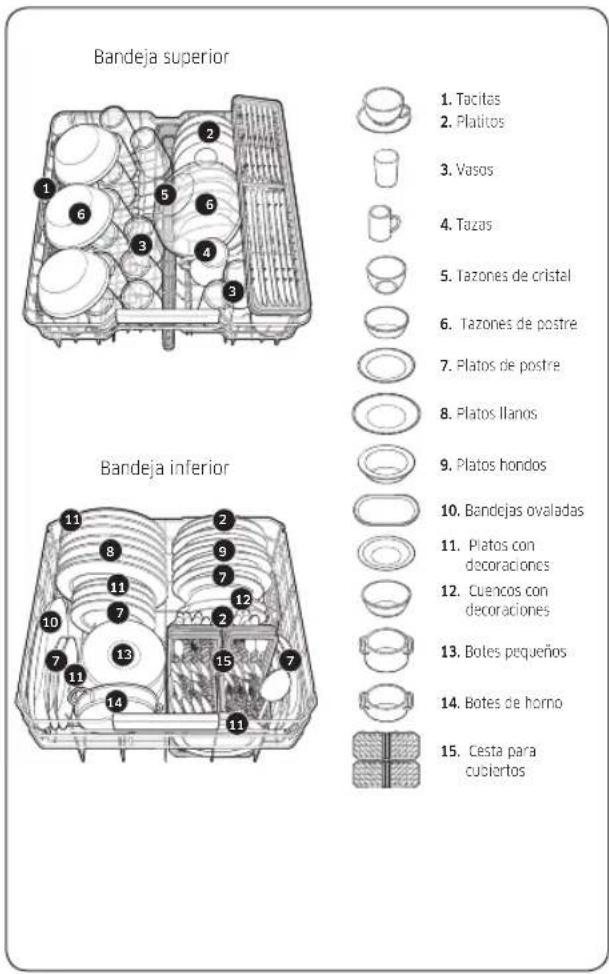

Bandeja superior Bandeja inferior Estante para cubiertos

Cesta para cubiertos (solo modelos aplicables)

Español36-

PRECAUCIÓN

• No lave utensilios cubiertos de ceniza, arena, cera, grasa lubricante o pintura. Son materiales que pueden dañar el lavavajillas. La ceniza no se disuelve y se distribuirá por el interior del lavavajillas.
• Elimine de los platos los restos de comida, como huesos, semillas de fruta, etc., y de otro tipo, como palillos, servilletas de papel, etc. Los restos pueden provocar ruidos, causar el mal funcionamiento del lavavajillas y dañar los platos y la máquina.

Elementos no adecuados para el lavavajillas

ADVERTENCIA

Lave solo elementos como vasos, vajillas y cubiertos, declarados como aptos para lavavajillas por el fabricante. No lave utensilios de aluminio (por ejemplo, filtros de grasa). El lavavajillas puede dañar el aluminio o, en casos extremos, provocar graves reacciones químicas.

No lave los siguientes elementos en el lavavajillas.

• Utensilios de cobre, latón, estaño, marfil y aluminio o utensilios con adhesivos
• Plásticos que no resistan el calor
• Artesanías, antigüedades, jarrones valiosos y artículos de cristal decorativo
• Elementos de alfarería o de cerámica esmaltada
• Cubiertos y vajilla de madera o con partes de madera
• Objetos delicados de cristal o que contengan cristal al plomo. Tras lavados frecuentes la cristalería se puede volver opaca.

NOTA

Los utensilios de plata que entren en contacto con alimentos que contengan azufre se pueden decolorar. Entre los alimentos que contienen azufre se incluyen: yema de huevo, cebolla, mayonesa, mostaza, pescado, salmuera de pescado y marinadas.

Introducción

Uso básico de las bandejas

Ajuste de la altura

Puede ajustar la altura de la bandeja superior para dar cabida a platos de mayor tamaño en la bandeja inferior. Según la altura de la bandeja superior, en la bandeja inferior podrá colocar platos de hasta 30 cm de diámetro, y en la bandeja superior cabrán platos de hasta 18 cm (con bandeja para cubiertos) o 25 cm (sin bandeja para cubiertos) de diámetro.

PRECAUCIÓN

• Ajuste la altura de la bandeja superior antes de cargar la vajilla. Si ajusta la bandeja después de cargarla, puede estropearse la vajilla.
• Asegúrese de sostener las dos asas durante el ajuste, o de lo contrario la puerta del lavavajillas puede no cerrar correctamente.

• Para subir la bandeja superior, empújela hacia arriba. El asa de ajuste se cierra y la bandeja superior se eleva.
• Para bajar la bandeja superior, sujete las asas de ajuste situadas a la izquierda y a la derecha de la bandeja superior y empuje hacia abajo uniformemente.

Retirar la bandeja superior

PRECAUCIÓN

• No haga funcionar el lavavajillas sin la bandeja superior. De lo contrario, se generan ruidos y el lavavajillas no funciona correctamente.
• Dado que la bandeja superior puede extraerse, insértela cuidadosamente para asegurar el correcto funcionamiento del lavavajillas.

Tire de la bandeja superior hacia el frente hasta que se extienda por completo y luego extráigala levantándola ligeramente. Consulte las siguientes figuras.

Es aconsejable colocar en la bandeja inferior los recipientes grandes que son más difíciles de limpiar (como cacerolas, sartenes, tapaderas, fuentes y cuencos de servir). Es preferible colocar las fuentes y las tapaderas a los lados de las bandejas para evitar que bloqueen la rotación de la boquilla superior. Las ollas, fuentes, etc. se deben colocar siempre boca abajo. Las ollas hondas se deben colocar inclinadas para permitir que salga el agua. La bandeja inferior cuenta con dientes plegables para cargar fácilmente ollas y sartenes grandes.

Recipientes grandes, cubiertos de servir, ensaladeras y cuchillos grandes se deben colocar en las bandejas de manera que no impidan la rotación de las boquillas.

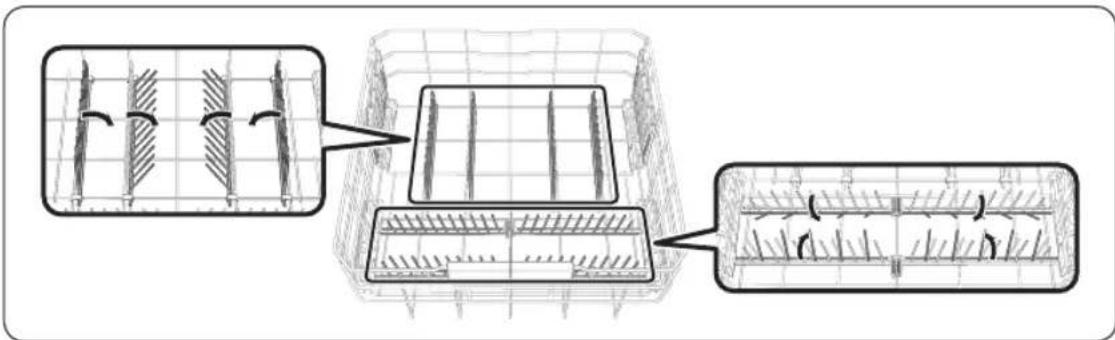

Uso de los dientes plegables

Para colocar mejor las ollas y cazuelas, los dientes se pueden abatir como se muestra en la figura.

La bandeja superior se ha diseñado para la vajilla más delicada, como vasos, tazas y platitos, así como bandejas y cuencos pequeños (si no están demasiado sucias). Disponga la vajilla y los utensilios de cocina de manera que no se muevan por el efecto de los chorros de agua. Coloque siempre los vasos, tazas y cuencos boca abajo.

Puede cargar los platos en el estante central de varias maneras cambiando los dientes guía. Si el botón de guía se mueve a la derecha, puede cargar vasos de vino estándar. Si el botón de guía está en el medio, puede cargar copas de vino o de coñac más cortas. Si el botón de guía está a la izquierda, puede cargar tazones y platos.

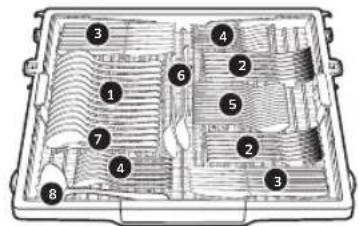

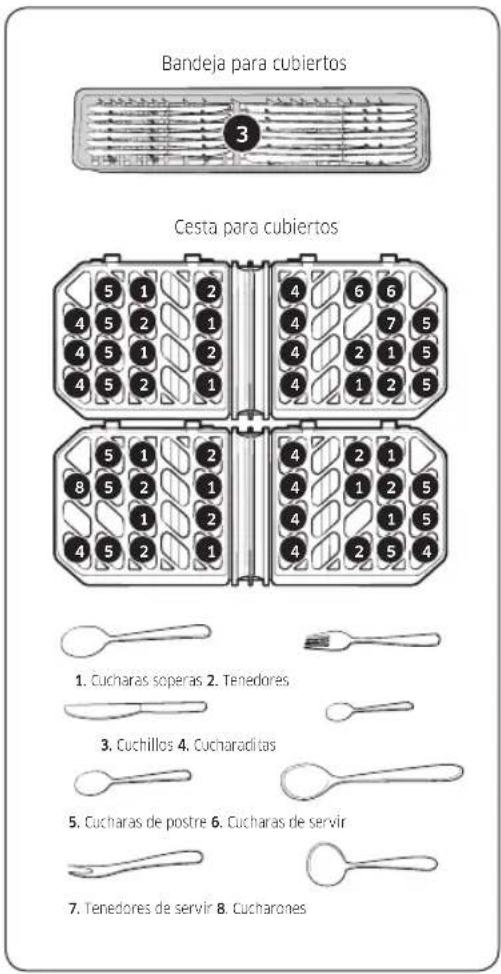

Esta bandeja es adecuada para cubiertos de mesa y de cocina o de servir. Utilice la bandeja para cubiertos para organizar la cubertería.

NOTA

Puede retirar la bandeja para cubiertos si necesita disponer de más espacio en la bandeja superior para utensilios más voluminosos.

Estante de la bandeja para cubiertos (solo para DW60B*89**** / DW60B*85****)

Puede mover fácilmente el estante para cubiertos en la bandeja para cubiertos. Los estantes se pueden mover hacia arriba y hacia abajo.

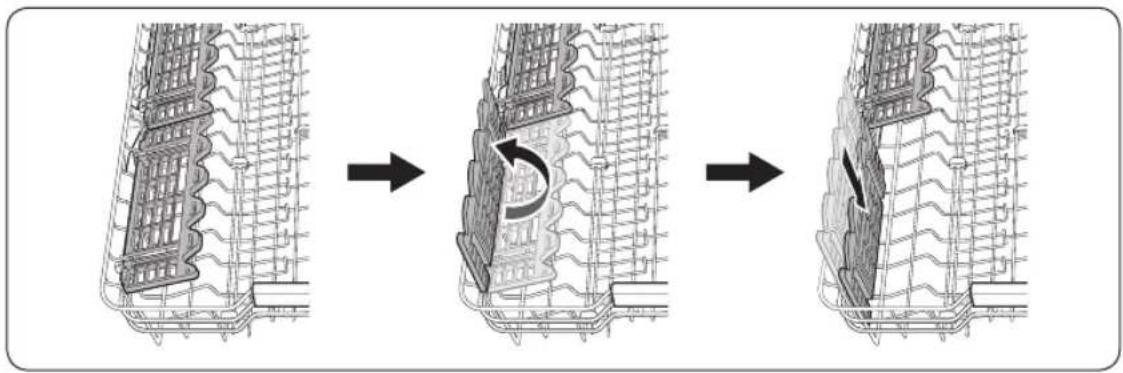

Utilice el soporte para cristalería

El soporte para cristalería es especialmente adecuado para las copas. Coloque las copas en los ganchos del soporte. Pliegue el soporte para cristalería cuando no lo utilice.

Compartimiento para el detergente

Ponga el detergente recomendado según el programa seleccionado para asegurar el mejor rendimiento.

ADVERTENCIA

• No introduzca detergente para lavavajillas en la boca. Evite inhalar las emanaciones del detergente. Los detergentes para lavavajillas contienen productos químicos irritantes y cáusticos que pueden causar problemas respiratorios. Si ha ingerido detergente o inhalado emanaciones, solicite atención médica inmediatamente.
• Mantenga el detergente para lavavajillas fuera del alcance de los niños.

PRECAUCIÓN

Utilice solo detergentes para lavavajillas. Otros tipos de detergente producen demasiada espuma, lo que puede reducir el rendimiento del lavavajillas o causar un mal funcionamiento.

Llenado de detergente

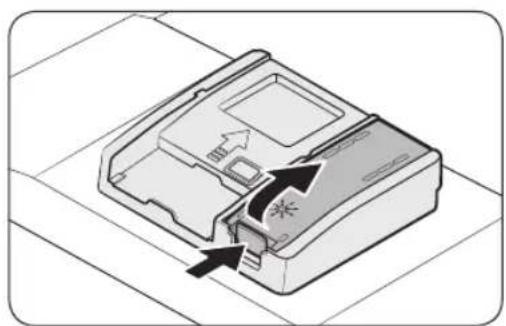

1. Abra la tapa del dispensador de detergente presionando el pestillo del dispensador de detergente.

NOTA

La tapa permanece abierta al finalizar un programa.

1. Añada la cantidad de detergente recomendada al compartimento para el detergente del lavado principal..

NOTA

No hay ningún botón independiente que sea específico para el uso de detergentes en formato pastilla.

Español42-

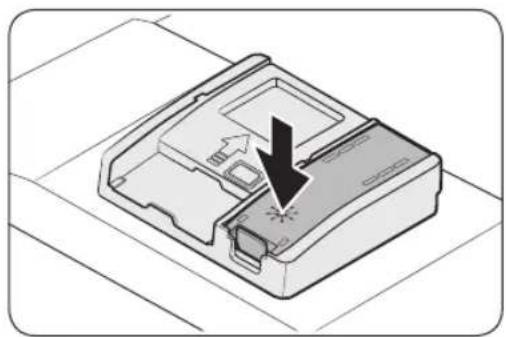

1. Cierre la tapa deslizándola hacia arriba.

1. Si los recipientes están muy sucios, vierta una pequeña cantidad de detergente en la puerta para obtener mejores resultados de lavado.

NOTA

El detergente adicional se activará durante el proceso de prelavado.

La tapa se abre automáticamente para dispensar el detergente durante el lavado.

Introducción

Compartimiento del abrillantador

El abrillantador mejora el rendimiento del secado del lavavajillas. Cuando se encienda el indicador de reposición de abrillantador en el panel de control, reponga el abrillantador. Utilice únicamente abrillantador líquido. El abrillantador en polvo obstruirá la apertura del compartimento y hará que el lavavajillas no funcione correctamente.

PRECAUCIÓN

• No vierta ningún tipo de detergente en el compartimento del abrillantador.
• No llene demasiado el compartimento. Una cantidad excesiva de abrillantador puede rebosar durante un programa.

Llenado del abrillantador

1. Abra la tapa del compartimento del abrillantador.

1. Llene el compartimento con abrillantador.

PRECAUCIÓN

No sobrepase el indicador de nivel lleno. El exceso de abrillantador podría rebosar durante el programa de lavado.

1. Cierre la tapa del compartimento del abrillantador.

Español44-

Depósito de la sal

PRECAUCIÓN

• Utilice solo sal destinada a uso en lavavajillas. No utilice ningún otro tipo de sal ni disolvente. Podría dañar el depósito de la sal y el sistema de descalcificación del agua.
• Para evitar la corrosión debido a una excesiva cantidad de sal o al agua salobre, rellene siempre el compartimento para la sal antes de que dé comienzo el programa de lavado.

Llenado del depósito de la sal

1. Abra la puerta.
2. Gire la tapa en el sentido contrario a las agujas del reloj para abrirla.

NOTA

Al abrir la tapa del detergente, puede agotarse el agua limpia almacenada durante un minuto. Añada sal para evitar que el agua se filtre.

1. Llene el depósito de la sal con agua (solo cuando se utilice el lavavajillas por primera vez).
2. Añada la sal para lavavajillas.

PRECAUCIÓN

• La capacidad máxima es de aproximadamente 1 kg. No sobrepase esta capacidad.

• Exceder la capacidad puede afectar al rendimiento del lavavajillas.

• Gire la tapa en el sentido de las agujas del reloj para cerrarla.

NOTA

• Para limpiar el exceso de sal o el agua salada del lavavajillas, ejecute el programa Exprés.
• Según el tamaño de los granos, la sal puede tardar un poco en disolverse y, mientras tanto, el indicador ( Seguirá encendido.

El indicador ( ) se enciende cuando no hay suficiente sal para los siguientes programas.

Introducción

Ajustes

Puede cambiar los ajustes según sus preferencias. Para cambiar los ajustes, pulse el botón Opción. A continuación, puede desplazarse por los submenús a medida que se muestran mediante los botones Izquierda/derecha.

Inicio diferido 1h-24h

Dosis por aclarado Apagado - Extra alto

Dureza del agua Nivel 0 - Nivel 5

Mis ciclos

Secado de liberación automática Encendido/Apagado

Bloqueo para niños Encendido/Apagado

Patrón de IA Encendido/Apagado

Sonido Encendido/Apagado

Idioma

wifi Encendido/Apagado

Restablecimiento a la configuración de fábrica

Inicio diferido

• Busque la opción Inicio diferido con los botones Izquierda/derecha y selecciónela con el botón INICIO.
• Pulse los botones Izquierda/derecha para cambiar la hora en incrementos de 1 hora.
• Pulse INICIO y cierre la puerta.

Dosis por aclarado

• Busque la opción Dosis por aclarado.
• Seleccione una Dosis por aclarado de Extra bajo a Extra alto (valor predeterminado: Medio)

Patrón de IA

Utilice cómodamente los ciclos que utiliza con frecuencia. Puede configurar el lavavajillas para que recuerde los ciclos y ajustes utilizados con frecuencia, y para que los muestre en el orden en que se utilizan con frecuencia.

• En el modo de Ajustes, pulse los botones Izquierda/derecha para seleccionar la opción Patrón de IA.
• Seleccione Encendido o Apagado, y luego pulse el botón INICIO para finalizar la configuración.

- El ajuste predeterminado es Encendido.

- Ajuste esta función en Apagado si no desea utilizarla.

• Cuando la función se desactiva, se restablecen todos los datos guardados.

Español46-

Dureza del agua

• Busque la opción Dureza del agua.
• Seleccione un nivel de dureza del agua del nivel 0 al nivel 5 (predeterminado: nivel 4)

NOTA

Si el nivel de dureza del agua de su zona es 0, no es necesario que use sal específica para lavavajillas. Sin embargo, debe configurar el ajuste de dureza del agua para el lavavajillas a 0.

Nivel de dureza del agua

Nivel	Dureza del agua				Programa de regeneración de ablandadores/lavado (programa ECO)	Inyección de sal
	°dH °TH	mmol/L Rango
0 <6 <10	<1,0 Sin reciclaje No No
1 6-14	10-25 1-2,5	1/8 Sí Sí
2	14-23	25-40	2,5-4,0	1/5	Sí	Sí
3	23-31	40-55	4,0-5,5	1/3	Sí	Sí
4	31-40	55-70	5,5-7,0	1/2	Sí	Sí
5	>40	>70	>7,0	1/1	Sí	Sí

Recomendamos usar agua blanda para obtener mejores resultados. El agua dura contiene impurezas que pueden reducir el rendimiento del lavado. Necesitará ablandar el agua si el agua suministrada tiene una dureza superior a 1,0 mmol/L (6 °d en grados alemanes).

• Para ablandar el agua, necesita sal específica para el lavavajillas y configurar el nivel de dureza del agua según su zona. Para obtener más información sobre el nivel de dureza del agua en su zona, póngase en contacto con el departamento de aguas local.
• Si el nivel de dureza del agua suministrada no es estable, ponga el lavavajillas en la medida más alta. Por ejemplo, si la lectura de la dureza del agua oscila entre 6,7 mmol/L y 9,0 mmol/L, ajuste el lavavajillas a 9,0 mmol/L.
• El nivel de dureza del agua por defecto del lavavajillas es 4 (5,5-7,0 mmol/L). Si este ajuste coincide con el nivel de dureza del agua en su zona, no es necesario que lo cambie.
• La regeneración funcionará en fase seca con 2,3-2,7 l más de agua y 22-27 minutos para el programa. Se puede emplear la energía empleada, pero en una cantidad insignificante.

Introducción

Secado de liberación automática

Para mejorar el rendimiento del secado, la puerta se abre automáticamente en el proceso de secado. Cuando el programa actual finalice, se mostrará «0». Busque la opción Secado de liberación automática. A continuación, puede seleccionar Encendido o Apagado la función Secado de liberación automática.

NOTA

• Una vez que la puerta se abre en el modo Secado de liberación automática, la puerta no se puede cerrar manualmente en los próximos 2 minutos.
• Desactivar el modo Secado de liberación automática puede afectar los resultados de secado. Active Secado de liberación automática para obtener mejores resultados.

Bloqueo para niños

Para impedir que los niños jueguen con el lavavajillas, Bloqueo para niños bloquea todos los botones excepto el de Alimentación.

• Función de búsqueda Bloqueo para niños.
• Puede seleccionar Encendido o Apagado la función Bloqueo para niños.
• Bloqueo para niños se mantiene activo aun después de reiniciar el lavavajillas. Para cancelar Bloqueo para niños, primero debe apagarlo.

Sonido

Función de búsqueda Sonido. A continuación, puede Encendido o Apagado la función Sonido.

wifi

Función de búsqueda wifi. A continuación, puede Encendido o Apagado la función wifi.

Restablecimiento a la configuración de fábrica

Todas las opciones modificadas se pueden inicializar mediante la opción Restablecimiento a la configuración de fábrica.

- Función de búsqueda Restablecimiento a la configuración de fábrica. A continuación, puede escoger si desea restablecer todas las opciones.

Español48-

Ajustes (excepto modelos DW60BB89\*)

Puede cambiar los ajustes de Sonido, Brillo, Dosis por aclarado, Ablandador de agua y Puerta automática según sus preferencias. Para cambiar los ajustes, pulse los botones Más higiene y Inicio diferido a la vez durante 3 segundos.

Pulse Más higiene para navegar por los submenús y pulse Inicio diferido para confirmar sus cambios.

* solo para los modelos aplicables

Cuando finalice un ajuste, pulse el botón Alimentación o Más higiene y el botón Inicio diferido.

Sonido

Pulse Más higiene hasta que se muestre «U1» o «U0». Para silenciar el lavavajillas, seleccione «U0» y luego pulse Inicio diferido. Para volver activar el sonido, seleccione «U1» y luego pulse Inicio diferido.

Brillo (Solo para los modelos aplicables)

Pulse Más higiene hasta que se muestre «b0 - b5». Cuanto más elevado sea el número, más brillo tendrá la pantalla. Seleccione un número y luego pulse Inicio diferido.

Dosis por aclarado

Pulse Más higiene hasta que se muestre «F0 - F6». Seleccione un nivel de abrillantador del Nivel 0 al Nivel 6 (predeterminado: F4) y luego pulse Inicio diferido.

Introducción

Ablandador de agua (Solo para los modelos aplicables)

Pulse Más higiene hasta que se muestre «L0 - L5». Seleccione un nivel de dureza del agua del Nivel 0 al Nivel 5 (predeterminado: L4) y luego pulse Inicio diferido.

NOTA

Si el nivel de dureza del agua de su zona es 0, no es necesario que use sal específica para lavavajillas. Sin embargo, debe configurar el ajuste de dureza del agua para el lavavajillas a 0.

Nivel de dureza del agua

Nivel	Dureza del agua				Programa de regeneración de ablandadores/lavado (programa ECO)	Inyección de sal
	°dH °TH	mmol/L Rango
0 <6 <10	<1,0 Sin reciclaje No No
1 6-14	10-25 1-2,5	1/8 Sí		Sí
2	14-23	25-40	2,5-4,0	1/5	Sí	Sí
3	23-31	40-55	4,0-5,5	1/3	Sí	Sí
4	31-40	55-70	5,5-7,0	1/2	Sí	Sí
5	>40	>70	>7,0	1/1	Sí	Sí

Recomendamos usar agua blanda para obtener mejores resultados. El agua dura contiene impurezas que pueden reducir el rendimiento del lavado. Necesitará ablandar el agua si el agua suministrada tiene una dureza superior a 1,0 mmol/L (6 °d en grados alemanes).

• Para ablandar el agua, necesita sal específica para el lavavajillas y configurar el nivel de dureza del agua según su zona. Para obtener más información sobre el nivel de dureza del agua en su zona, póngase en contacto con el departamento de aguas local.
• Si el nivel de dureza del agua suministrada no es estable, ponga el lavavajillas en la medida más alta. Por ejemplo, si la lectura de la dureza del agua oscila entre 6,7 mmol/L y 9,0 mmol/L, ajuste el lavavajillas a 9,0 mmol/L.
• El nivel de dureza del agua por defecto del lavavajillas es 4 (5,5-7,0 mmol/L). Si este ajuste coincide con el nivel de dureza del agua en su zona, no es necesario que lo cambie.
• La regeneración funcionará en fase seca con 2,3-2,7 l más de agua y 22-27 minutos para el programa. Se puede emplear la energía empleada, pero en una cantidad insignificante.

Español50-

Secado de liberación automática

Para mejorar el rendimiento del secado, la puerta se abre automáticamente en el proceso de secado. Cuando el programa actual finalice, se mostrará «O», Pulse Más higiene hasta que se muestre «A1» o «A0» para entrar en el modo de Secado de liberación automática. Luego pulse Inicio diferido para activar (A1) o desactivar (A0) la función de Secado de liberación automática.

NOTA

• Una vez que la puerta se abre en el modo Secado de liberación automática, la puerta no se puede cerrar manualmente en los próximos 2 minutos.
• Desactivar el modo Secado de liberación automática puede afectar los resultados de secado. Active Secado de liberación automática para obtener mejores resultados.

Para cancelar sus cambios

Para cancelar los ajustes durante el proceso, pulse Alimentación para apagar el lavavajillas. A continuación, inténtelo de nuevo.

Operaciones

Panel de control (para los modelos DW60BB89*)

01 Alimentación Pulse para	encender o apagar el lavavajillas.
02 Izquierda/derecha	Puede buscar programas u opciones con este botón.
03 Pantalla	Puede comprobar la información.Curso y opciónTiempo restante, Inicio diferido, Comprobar mensaje
04 INICIO	Pulse INICIO para iniciar el funcionamiento. Asegúrese de que la puerta está cerrada.Cancel & Drain (Cancelar y drenar): Para cancelar el programa actual y desaguar el lavavajillas, mantenga pulsado el botón INICIO durante 3 segundos.
05 Media carga	Pulse para lavar los recipientes usando solo la bandeja inferior.No está disponible con los ciclos Cuidado de la máquina, Cuidado del bebé y Prelavado.
06 Aumentar velocidad	Seleccione esta opción para reducir la duración del programa. Solo está disponible con los programas Automático, ECO, Intensivo, Silencio extra, Ollas y sartenes y Delicado.
07 Más higiene	Pulse para aumentar la temperatura del agua hasta 75 °C en el proceso de aclarado final para una higienización a alta temperatura. Esta opción no está disponible con Delicado, Exprés, Cuidado de la máquina, Plástico, Cuidado del bebé y Prelavado.
08 Opción	Puede configurar opciones con este botón.Inicio diferido, Dosis por aclarado, Dureza del agua, Mis ciclos, Secado de liberación automática, Bloqueo para niños, Patrón de IA, Sonido, Idioma, wifi y Restablecimiento a la configuración de fábrica.
09 Control inteligente	Puede comprobar el funcionamiento del producto a distancia mediante el uso de Control inteligente.

Español52-

Panel de control (excepto modelos DW60BB89*)

01 Alimentación Pulse para encender o apagar el lavavajillas.
02 Programa	Pulse para seleccionar el programa de lavado deseado. Para obtener más información, consulte la sección «Descripción de los programas» en la página 54.
03 Media carga	Pulse para lavar los recipientes usando solo la bandeja inferior.No está disponible con los ciclos Cuidado de la máquina, Cuidado del bebé y Prelavado.
04 Aumentar velocidad	Seleccione esta opción para reducir la duración del programa. Solo está disponible con los programas Automático, ECO, Intensivo, Extra silencioso, Ollas y sartenes y Delicado.
05 Más higiene	Pulse para aumentar la temperatura del agua hasta 75 °C en el proceso de aclarado final para una higienización a alta temperatura.Esta opción no está disponible con Delicado, Exprés, Cuidado de la máquina, Plástico, Cuidado del bebé y Prelavado.
06 Control inteligente	Puede comprobar el funcionamiento del producto a distancia mediante el uso de Control inteligente.
07 Inicio diferido	Puede retardar la hora de inicio del programa hasta 24 horas. Para obtener más información, consulte la sección «Inicio diferido» en la página 46.
08 INICIO(Cancel & Drain(Cancelar y drenar))	Pulse INICIO para iniciar el funcionamiento. Asegúrese de que la puerta está cerrada.Cancel & Drain (Cancelar y drenar): Para cancelar el programa actual y desaguar el lavavajillas, mantenga pulsado el botón INICIO durante 3 segundos.

Operaciones

Indicadores

Indicador de Reponer abrillantador		Se enciende cuando el lavavajillas se queda sin abrillantador.
Indicador de Reponer sal Se enciende si Reponer sal está activado.
Indicador de Modo de energía IA	[6YTO]	Modo de energía IA se activa cuando la aplicación SmartThings permite que se active.Con el Modo de energía IA activado, el indicador se enciende si se selecciona un ciclo compatible con el Modo de energía IA.No todos los ciclos están disponibles con este modo. El indicador se apaga si se selecciona un ciclo incompatible del Modo de energía IA.El Modo de energía IA ayuda a reducir el consumo de energía. Sin embargo, toma un tiempo de ciclo más largo.*ElModo de energía IA será compatible con diferentes programaciones para cada país a partir de enero de 2023.
Indicador de wifi Se enciende wifi está activado.

Descripción de los programas

* La temperatura bajo los botones indica la temperatura del agua más alta durante el programa. La temperatura del agua más alta durante el programa puede variar en función del modelo.

01 Automático	Este programa detecta el nivel de suciedad y automáticamente inicia el programa óptimo, que es apropiado para todos los niveles de suciedad.
02 ECO*	Este programa reduce el consumo de electricidad y agua, y es apropiado para elementos con un nivel normal de suciedad.
03 Intensivo Seleccione este programa para elementos muy sucios.
04 Delicado	Seleccione este programa para elementos poco sucios y frágiles, como vasos. La opción Más higiene no está disponible en este programa.
05 Exprés Elementos de uso diario, suciedad normal, con un tiempo de programa corto.
06 Prelavado	Aclarado con agua fría para eliminar la suciedad antes de ejecutar otro programa.

Español54-

07 Extra silencioso	Seleccione este programa para un lavado más suave y silencioso. Este programa lava un poco más despacio, pero crea 2 decibelios menos de ruido que el programa ECO.
08 Cuidado de la máquina	Seleccione este programa para limpiar el interior del lavavajillas. Asegúrese de que el lavavajillas está vacío.
09 Descargar curso (Solo para los modelos aplicables)	Según el curso Plástico, puede descargar los siguientes cursos adicionales:• Cursos Plástico, Cuidado del bebé y Ollas y sartenes

* Los valores para el programa ECO se han obtenido siguiendo la prueba estándar EN 60436:2020. Los valores proporcionados para los otros programas son solamente indicativos.

Descargar curso (Solo para los modelos aplicables)

Puede descargar y utilizar cursos distintos a los que se ofrecen de forma predeterminada a través de su teléfono. Algunos modelos ya tienen cursos integrados de forma predeterminada. No tendrá que descargarsen nada más.

1. Pulse el botón Alimentación.
2. Seleccione Descargar curso.
3. Seleccione el curso descargable que quiere usar en la aplicación de su teléfono.

Están disponibles los cursos Ollas y sartenes, Plástico y Cuidado del bebé.

- Al descargar a través de la aplicación para teléfonos, puede seguir usando sus cursos guardados.

1. Pulse el botón INICIO y cierre la puerta del lavavajillas.

Ollas y sartenes	Elija lavar ollas y sartenes. Este programa utiliza agua más caliente y una presión más alta que un curso estándar para una limpieza centrada en ollas y sartenes.
Plástico	Este programa se usa cuando se lavan platos de plástico. Lava el plástico a una temperatura más segura (60 °C) y lo seca mejor.
Cuidado del bebé	Adecuado para aclarar/secar platos a una alta temperatura de 75 °C. Este ciclo no está diseñado para detergente ni aclarado. No use ninguno de ellos.

Operaciones

Primeros pasos

1. Abra la puerta y cargue el lavavajillas. Asegúrese de eliminar los restos de comida y los residuos de los platos.
2. Ponga detergente en el dispensador correspondiente. Para obtener mejores resultados, añada abrillantador.
3. Pulse Alimentación y seleccione un programa con las opciones necesarias (Media carga, Aumentar velocidad, Más higiene y Inicio diferido). Algunas opciones pueden no estar disponibles dependiendo del programa.
4. Pulse INICIO y cierre la puerta. El lavavajillas inicia el programa después de desaguar durante unos segundos.

NOTA

• Para cambiar el programa una vez iniciado, mantenga pulsado INICIO durante 3 segundos para cancelar el programa. A continuación, seleccione otro programa.
• El programa predeterminado es ECO.
• Para reanudar la operación después de abrir la puerta para detener el lavavajillas cuando estaba funcionando, simplemente cierre la puerta.

Español56-

Mantenimiento

Limpieza

Mantenga limpio el lavavajillas para mejorar su rendimiento, reducir las reparaciones innecesarias y prolongar su vida útil.

Exterior

Limpie los derrames de la superficie del lavavajillas inmediatamente. Utilice un paño suave y húmedo para limpiar suavemente los derrames y el polvo del panel de control.

PRECAUCIÓN

• No utilice benceno, cera, disolventes, lejía que contenga cloro, alcohol ni otras sustancias químicas. Estos productos pueden decolorar la superficie del lavavajillas y originar manchas.
• El lavavajillas tiene componentes eléctricos en su interior. No rocíe agua directamente sobre el lavavajillas. Proteja los componentes eléctricos del agua.
• Para un panel de puerta de acero inoxidable, utilice un limpiador para acero inoxidable de electrodomésticos y un paño limpio suave.

Interior

Limpie el interior del lavavajillas con regularidad para eliminar la suciedad y los restos de comida. Limpie el interior del lavavajillas y de la puerta con un paño húmedo.

PRECAUCIÓN

• No quite la junta frontal (el sello largo de goma que cubre la abertura del lavavajillas). La junta mantiene sellado el interior del lavavajillas.
• Utilice un trapo húmedo para eliminar los depósitos de cal o grasa del interior del lavavajillas. Como alternativa, ponga un poco de detergente y luego ejecute un programa vacío a la temperatura de enjuague más elevada.

Boquillas

Quite y limpie cada una de las boquillas para evitar que se obstruyan o si ya están obstruidas. Tenga cuidado cuando retire las boquillas, ya que pueden romperse.

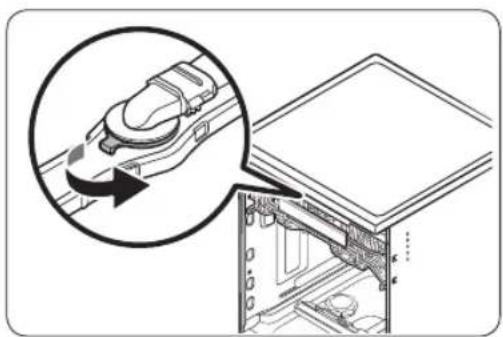

Boquilla superior

1. Abra la puerta y retire la bandeja superior. La boquilla superior queda a la vista en la parte superior del lavavajillas.
2. Gire en sentido contrario a las agujas del reloj y retire la tapa de la boquilla y luego retire la boquilla.
3. Desobstruya y limpie la boquilla.
4. Vuelva a colocar la boquilla y apriete la tapa en el sentido de las agujas del reloj.
5. Gire la boquilla con la mano para asegurarse de que está insertada correctamente.

Mantenimiento

Boquilla de la bandeja superior

1. Abra la puerta y quite la bandeja superior para dejar al descubierto la boquilla.
2. Afloje y retire la tuerca y luego separe la boquilla.
3. Desobstruya y limpie la boquilla.
4. Vuelva a colocar la boquilla y apriete la tuerca con la mano.
5. Gire la boquilla con la mano para asegurarse de que está insertada correctamente.

Boquilla inferior

1. Abra la puerta y retire la bandeja inferior. La boquilla inferior queda a la vista en la parte inferior del lavavajillas.
2. Desobstruya y limpie la boquilla.
3. Vuelva a insertar la boquilla.
4. Gire la boquilla con la mano para asegurarse de que está insertada correctamente.

Limpieza interior

Se recomienda una limpieza interior cada mes. Puede usar el programa Cuidado de la máquina o el programa Intensivo sin poner platos.

Si el agua corriente es dura, puede evitar la formación de cal en el interior del lavavajillas si añade ácido cítrico al detergente cuando utilice el lavavajillas.

Español58-

Filtro

Se recomienda limpiar el filtro una vez al mes.

1. Abra la puerta y quite la bandeja inferior.
2. Gire el asa del filtro en el sentido contrario al de las agujas del reloj para desbloquear el Filtro grueso.
3. Retire el Filtro grueso y después el microfiltro cilíndrico que se encuentra debajo.

Mantenimiento

1. Elimine la suciedad y las impurezas del microfiltro y del Filtro grueso.

2. Enjuague ambos filtros con agua corriente y séquelos bien.

3. Vuelva a colocar el filtro y el Filtro grueso.

4. Gire el asa del filtro en el sentido de las agujas del reloj.
5. Vuelva a colocar el filtro y el Filtro grueso.
6. Gire el asa del filtro en el sentido de las agujas del reloj.

PRECAUCIÓN

Asegúrese de que el Filtro grueso está bien cerrado. Si está floja, puede reducirse la eficacia de la filtración.

Al retirar el filtro, la mano puede quedar atrapada entre el rotor y el filtro.

Español60-

Limpieza de la bomba de vaciado

Si el lavavajillas no drena (se muestra 5C) porque la bomba de vaciado está obstruida con materia extraña o se escucha un sonido anormal procedente de la bomba de vaciado, debe desobstruir y limpiar la bomba de vaciado según se indica a continuación.

1. Retire la bandeja inferior.
2. Consulte la sección «Filtro» para retirar el microfiltro cilíndrico.
3. Retire la humedad del filtro con una esponja.
4. Retire la tapa de la bomba de vaciado presionando el asa en la dirección de la flecha (1) y luego tirando (2).
5. Compruebe el propulsor para ver si se encuentra en buen estado. Luego retire la materia extraña de la bomba.
6. Vuelva a insertar la tapa de la bomba de vaciado y luego empuje hacia abajo hasta que oiga un clic.

Cuidados a largo plazo

Si no va a utilizar el lavavajillas durante un tiempo prolongado, vacie completamente el agua y desconecte la manguera de agua. Cierre la válvula de suministro de agua y el disyuntor. Si queda agua en las mangueras o en los componentes internos se puede dañar el lavavajillas.

Solución de problemas

Puntos de comprobación

Si tiene algún problema en el lavavajillas, consulte antes la siguiente tabla e intente realizar las acciones sugeridas.

En caso de reparación del producto por parte de un servicio técnico no autorizado, reparación por cuenta propia o no profesional del producto, Samsung no es responsable de ningún daño al producto, ninguna lesión o cualquier otro problema relativo a la seguridad del producto causado por cualquier intento de reparar el producto, si no sigue cuidadosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certificado de Samsung no estará cubierto por la garantía.

Síntoma Posible causa Actuación
El lavavajillas no se pone en marcha.	La puerta no está bien cerrada.	Asegúrese de que la puerta está asegurada y completamente cerrada.Asegúrese de que la bandeja superior está bien unida con la boquilla.Asegúrese de que la bandeja superior está bien montada.
	El cable de alimentación no está enchufado.	Conecte el cable de alimentación.
	No se suministra agua.	Asegúrese de que la válvula de suministro de agua está abierta.
	El panel de control está bloqueado.	Desactivar el Bloqueo para niños.
El lavavajillas despidemal olor.	Queda agua del programa anterior.	Con el lavavajillas vacío, añadadetergente y luego ejecute elprograma Exprés. Solo está disponibleen los modelos aplicables.
Queda agua en ellavavajillas después determinar un programa.	La manguera de desagüe estádoblada u obstruida.	Enderece la manguera odesobstrúyala.

Español62-

Síntoma Posible causa Actuación
Queda comida en los platos.	Se ha seleccionado un programa incorrecto.	• Seleccione un programa adecuado para el nivel de suciedad de la vajilla, según se indica en este manual.
	Los filtros están obstruidos o no están correctamente montados.	• Limpie los filtros.• Asegúrese de montar los filtros correctamente.
	Se ha utilizado una cantidad insuficiente de detergente.	• Utilice una cantidad suficiente de detergente parra cada carga.
	La presión del agua es baja.	• Asegúrese de que la presión se encuentra entre 0,05 - 0,8 MPa.
	Las boquillas están obstruidas. • Limpie y desobstruya las boquillas.
	Los platos no están bien cargados o se ha sobrecargado el lavavajillas.	• Disponga los platos de forma que no interfieran con las boquillas ni con el dispensador de detergente.
	El agua es demasiado dura.	• Compruebe el indicador de reposición de la sal y repóngala si es necesario.
Los platos no se secan bien.	No hay abrillantador en el dispensador o no se ha utilizado en cantidad suficiente.	• Añada abrillantador.• Compruebe los ajustes de Dosis por aclarado.
	Se han cargado demasiados platos.	• La sobrecarga puede reducir la eficacia del lavado. Cargue la vajilla según lo recomendado.
	Los vasos y copas derraman agua sobre los otros platos al sacarlos.	• Vacie en primer lugar la bandeja inferior y después la bandeja superior. Así evitará que el agua de la bandeja superior gotee sobre los platos de la bandeja inferior.
	Se han utilizado pastillas multidetergente sin seleccionar la opción Más higiene.	• Seleccione la opción Más higiene o utilice abrillantador.

Solución de problemas

Síntoma Posible causa Actuación
El lavavajillas hace demasiado ruido.	El lavavajillas hace ruido cuando la tapa del dispensador está abierta y la bomba de vaciado está funcionando.	• Esto es normal.
	El lavavajillas no está nivelado.• Asegúrese de nivelar el lavavajillas.
	La boquilla choca contra los platos y produce un ruido de golpeteo.	• Vuelva a colocar los platos.
Queda una película amarilla o marrón sobre los platos.	Hay manchas de café o té.	• Use un programa con una temperatura más alta.
Los indicadores no se encienden.	El cable de alimentación no está enchufado.	• Compruebe que la fuente de alimentación está presente.
Las boquillas no giran con suavidad.	Las boquillas están obstruidas con restos de alimentos.	• Limpie las boquillas.
Queda una capa blanca sobre los platos.	El agua es demasiado dura.	• Asegúrese de que el indicador de llenado de sal y los ajustes del ablandador son correctos para la dureza del agua de su zona.• Asegúrese de que el tapón del depósito de la sal está bien colocado.
Hay burbujas de aire y rayaduras en el panel de control.	El aire que entra por debajo la película protectora causa la permanencia de las marcas del EPS.	• Quite la película protectora del panel de control.
El lavavajillas presenta burbujas y hay demasiada espuma en la parte delantera.	Esto puede ocurrir:• Si utiliza detergente genérico para cocina.• Si se carga un plato al que se le ha aplicado detergente genérico de cocina.• Si introduce más agua de la necesaria.	• Apague el lavavajillas y elimine las burbujas.• Si el lavavajillas presenta gran cantidad de burbujas, espere hasta que la espuma desaparezca. A continuación, ejecute el programa Cancel & Drain (Cancelar y drenar) seguido del proceso 2 a 3 veces.

Español64-

Códigos de información

Si el lavavajillas no funciona, puede aparecer un código de información en la pantalla. Consulte la siguiente tabla e intente realizar las acciones sugeridas.

Código Actuación
LC	Comprobación de fugas• Cierre la válvula de suministro de agua. Vaya al panel de disyuntores doméstico y desconecte el disyuntor del lavavajillas. Póngase en contacto con el instalador para que lo repare. Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.
4C	Comprobación del suministro de agua• Compruebe si la válvula de suministro de agua está cerrada, si se ha suspendido el suministro de agua o si el conducto o la válvula de entrada de agua están congelados u obstruidos por partículas extrañas. Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.
AC	Comprobación de comunicación de la PCB• Comunicación anormal entre el PCB principal y la PCB secundaria.• Si el problema continúa, póngase en contacto con un centro de servicio autorizado de Samsung.
HC	Comprobación de calentamiento a temperatura alta• Comprobación de funcionamiento. Con el lavavajillas vacío, ponga detergente y realice un programa. Si el problema continúa, vaya al panel de disyuntores doméstico y desconecte el disyuntor del lavavajillas. Póngase en contacto con un centro de servicio de Samsung.
3C	Comprobación de la bomba de lavado• Funcionamiento anormal de la bomba de lavado. Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.
1C	Verificación del nivel de agua bajo• Verifique si el filtro está obstruido.• Asegúrese de utilizar detergente para lavavajillas.• Asegúrese de que los platos están cargados uniformemente.• Apague el lavavajillas y vuelva a encenderlo. A continuación, inténtelo de nuevo.• Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.
5C	Comprobación de la bomba de vaciado• Revise la bomba de vaciado y el tubo de desagüe. Si está atascado, límpielo. Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.

Si sigue apareciendo un código de información en pantalla, póngase en contacto con un centro de servicio local de Samsung.

Las piezas de repuesto* para los usuarios finales están disponibles durante un mínimo de 10 años**.

* Piezas aplicables: bisagras y sellos de puertas, otros sellos, brazos rociadores, filtros de drenaje, rejillas interiores y periféricos de plástico como cestas y tapas.
** Esto significa un mínimo de 10 años a partir del momento en que Samsung ponga en el mercado la última unidad del modelo.

Español

Tabla de programas

Modelo DW60B*8*****

Programa Automático		Automático (DW60*G850U**)	ECO
Secuencia de programas	Prelavado (45 °C) ▶Lavado principal (55-60 °C) ▶ Aclarado ▶Aclarado caliente (53-58 °C) ▶ Secado ▶ Fin	Prelavado ▶Lavado principal (50-62 °C) ▶ Aclarado ▶Aclarado caliente (58-61 °C) ▶ Secado ▶ Fin	Lavado principal (49 °C) ▶ Aclarado ▶Aclarado caliente (43 °C) ▶ Secado ▶ Fin
Consumo de agua (l) 10,9-13,6 8,2-9,9 8
Consumo de energía (kWh)	0,85-1,25 0,80-1,15 0,644
Duración del programa (min)	108-155 84-150 235

Programa Intensivo	Delicado Exprés
Secuencia de programas	Prelavado (45 °C) ▶Lavado principal (65 °C) ▶Aclarado ▶Aclarado caliente (63 °C) ▶Secado ▶Fin	Prelavado (40 °C) ▶Lavado principal (50 °C) ▶Aclarado ▶Aclarado caliente (50 °C) ▶Secado ▶Fin	Lavado principal (63 °C) ▶Aclarado ▶Aclarado caliente (57 °C) ▶Secado ▶Fin
Consumo de agua (l) 14,15	10,35 9,8
Consumo de energía (kWh)	1,45	0,8	1,05
Duración del programa (min)	180	117	78

Programa	Prelavado	Cuidado de la máquina	Extra silencioso
Secuencia de programas	Prelavado ▶ Fin	Prelavado ▶Lavado principal (70 °C) ▶ Aclarado ▶Aclarado caliente (70 °C) ▶ Secado ▶ Fin	Prelavado ▶Lavado principal (60 °C) ▶ Aclarado ▶Aclarado caliente (55 °C) ▶ Secado ▶ Fin
Consumo de agua (l)	4	12,9	12
Consumo de energía (kWh)	0,05	1,4	1,1
Duración del programa (min)	24	136	263

Español66-

Modelo DW60B*7*****

Programa Automático		Automático (DW60*G750S**) (DW60*G750U**)	ECO
Secuencia de programas	Prelavado (45 °C) ▶Lavado principal (55-60 °C) ▶ Aclarado ▶Aclarado caliente (53-58 °C) ▶ Secado ▶ Fin	Prelavado ▶Lavado principal (50-62 °C) ▶ Aclarado ▶Aclarado caliente (58-61 °C) ▶ Secado ▶ Fin	Lavado principal (49 °C) ▶ Aclarado ▶Aclarado caliente (47 °C) ▶ Secado ▶ Fin
Consumo de agua (l) 12,5-15,2 9,8-11,5 9,2
Consumo de energía (kWh)	0,88-1,28 0,83-1,18		0,746(14 servicios)0,735(13 servicios)
Duración del programa (min)	104-151 77-143 255

Programa Intensivo Delicado Exprés
Secuencia de programas	Prelavado (45 °C) ▶Lavado principal (65 °C) ▶Aclarado ▶Aclarado caliente (63 °C) ▶Secado ▶Fin	Prelavado (40 °C) ▶Lavado principal (50 °C) ▶Aclarado ▶Aclarado caliente (50 °C) ▶Secado ▶Fin	Lavado principal (63 °C) ▶Aclarado ▶Aclarado caliente (57 °C) ▶Secado ▶Fin
Consumo de agua (I) 15,75 11,95 9,8
Consumo de energía (kWh)	1,48 0,83 1,05
Duración del programa (min)	176 113 78

Español 67

Tabla de programas

Programa Prelavado Cuidado de la máquina Extra silencioso
Secuencia de programas	Prelavado ▶ Fin	Prelavado ▶Lavado principal (70 °C) ▶ Aclarado ▶Aclarado caliente (70 °C) ▶ Secado ▶ Fin	Prelavado ▶Lavado principal (60 °C) ▶ Aclarado ▶Aclarado caliente (55 °C) ▶ Secado ▶ Fin
Consumo de agua (l) 4	12,9 13,6
Consumo de energía (kWh)	0,05 1,4 1,13
Duración del programa (min)	24 136 259

Modelo DW60B*8*****

Programa	Descargar programa
	Plástico Cuidado del bebé Ollas y sartenes
Secuencia de programas	Lavado principal (60 °C) ▶ Aclarado ▶ Aclarado caliente (60 °C) ▶ Secado ▶ Fin	Aclarado caliente (75 °C) ▶ Secado ▶ Fin	Prelavado ▶ Lavado principal (68 °C) ▶ Aclarado ▶ Aclarado caliente (68 °C) ▶ Secado ▶ Fin
Consumo de agua (l) 11,3	4,5	13,9
Consumo de energía (kWh)	1,1	1	1,5
Duración del programa (min)	97	68	151

Español68-

Modelo DW60B*7*****

Programa	Descargar programa
	Plástico Cuidado del bebé Ollas y sartenes
Secuencia de programas	Lavado principal (60 °C) ▶ Aclarado ▶Aclarado caliente (60 °C) ▶ Secado ▶ Fin	Aclarado caliente (75 °C) ▶ Secado ▶ Fin	Prelavado ▶Lavado principal (68 °C) ▶ Aclarado ▶Aclarado caliente (68 °C) ▶ Secado ▶ Fin
Consumo de agua (I) 12,9 4,5 15,5
Consumo de energía (kWh)	1,13 1 1,53
Duración del programa (min)	93 68 147

* Prelavado: Este programa no activa la función de Secado de liberación automática ni el proceso de secado.

El uso continuado del ciclo Prelavado durante un tiempo prolongado no es aconsejable. Puede reducir la eficacia del ablandador de agua.

NOTA

• La duración del programa depende de las opciones que haya añadido, así como de la presión y la temperatura del agua de suministro.
• El lavavajillas desagua automáticamente el agua que queda en el interior si no se ha utilizado durante los últimos 5 días.
• El consumo de energía depende de la temperatura del agua y la carga.
• Los valores de energía para los cursos se calcularon en condiciones de prueba estandarizadas.

Apéndice

Transporte/reubicación

Asegúrese de que el lavavajillas está vacío y que no hay piezas sueltas. En primer lugar, desagüe el lavavajillas de la siguiente manera.

1. Abra la puerta y encienda el lavavajillas.
2. Seleccione y ejecute el programa ECO.
3. Pulse INICIO y cierre la puerta.
4. Una vez finalizado el programa, abra la puerta después de 5 segundos.
5. Mantenga pulsado INICIO durante 3 segundos para vaciar el agua.
6. Cierre la puerta.
7. Cuando haya finalizado el proceso de desagüe, abra la puerta.
8. Apague el lavavajillas y cierre la válvula del agua.
9. Desconecte la manguera de agua y la manguera de desagüe.

PRECAUCIÓN

No sacuda ni balancee el lavavajillas cuando lo transporte. Puede caer agua residual del lavavajillas.

Protección contra congelación

Si va a dejar el lavavajillas en un lugar con riesgo de congelación durante un periodo prolongado, asegúrese de vaciarlo. Para obtener más detalles, consulte la sección «Transporte/reubicación».

Eliminación del lavavajillas y ayuda al medio ambiente

Este lavavajillas se ha fabricado con materiales reciclables. Cuando quiera desecharlo, hágalo siguiendo la normativa local para la eliminación de residuos. Corte el cable de alimentación para que el electrodoméstico no pueda conectarse a una toma eléctrica.

Quite la puerta para que los animales y los niños no puedan quedar atrapados en el interior.

Español70-

Consejo para el ahorro de energía y agua

• El programa ECO es adecuado para limpiar vajillas con suciedad normal, que para este uso, es el programa más eficiente en cuanto a su consumo combinado de energía y agua, y que se utiliza para evaluar el cumplimiento de la legislación de la UE en materia de diseño ecológico (REGLAMENTO (UE) 2019/2022 DE LA COMISIÓN).
• El preaclarado manual de la vajilla implica un mayor consumo de agua y energía, lo cual no es recomendable.
  Use un cuchillo, etc. para quitar solo los trozos grandes de comida antes de cargar el lavavajillas.
• El agua suministrada puede llegar a los 60 °C, y se consume menos energía cuando se conecta el agua caliente.
• Es mejor llenar la cesta, si es posible, pero sin sobrecargarla.
• Coloque la vajilla en las cestas correctamente para evitar daños y un mal funcionamiento.
• La sobrecarga y la superposición de la vajilla pueden reducir el rendimiento de la limpieza y del secado.
  Coloque la vajilla según lo recomendado.
• Coloque la vajilla con fondo cóncavo formando un cierto ángulo a fin de que el agua pueda escurrirse.
• Disponga la vajilla de forma que no interfieran con las boquillas ni con el dispensador de detergente.
  Puede mejorar el rendimiento de la limpieza y del secado, y evitar el ruido de la boquilla al golpear la vajilla.
• Para evitar lesiones causadas por cuchillos y otros utensilios puntiagudos, estos se deben colocar en la cesta con sus puntas hacia abajo o en posición horizontal.
• Para ahorrar agua y energía, utilice el programa ECO. El programa ECO es el más eficiente cuando se lavan elementos con suciedad normal.
• Utilice una cantidad apropiada de detergente y abrillantador de acuerdo con las directrices del fabricante.
• El uso del lavavajillas ahorra agua en comparación con el lavado normal a mano.
• La información sobre el diseño ecológico se puede encontrar en www.samsung.com/support.

Información de EPREL

Para acceder a la información del etiquetado energético de este producto en la base de datos europea de productos para el etiquetado energético (EPREL), visite la dirección https://eprel.ec.europa.eu/qr/*****, en la que ***** es el número de registro del producto en EPREL. Puede consultar el número de registro en la etiqueta de clasificación del producto.

Apéndice

Especificaciones

MODELO		DW60BG850B**DW60BG750B**DW60BG730B**	DW60BG850I**DW60BG830I**	DW60BG750S**
Tipo Totalmente integrable			Totalmente integrable(corredizo)	Semiintegrable
Alimentación 220-240 V		~ . 50 Hz
Presión del agua 0,05-0,8 MPa
Capacidad de lavado	DW60BB890** 14	servicios
	DW60BG850** 14	servicios
	DW60BG830** 14	servicios
	DW60BG750** 14	servicios
	DW60BG730** 13	servicios
Potencia nominal 2000-2300 W
Dimensiones(Anchura × Profundidad × Altura)		595 x 552 x 815 mm 595 x 552 x 815 mm 595 x 572 x 815 mm
Peso (desembalado)		42,0 kg (DW60BG8****)40,5 kg (DW60BG7****)	42,0 kg 42,0 kg
Peso (empaquetado)		45,5 kg (DW60BG8****)44,0 kg (DW60BG7****)	47,0 kg 45,0 kg

MODELO		DW60BG850U**DW60BG830U**DW60BG750U**	DW60BB890U**	DW60BG850F**DW60BG830F**DW60BG750F**DW60BG730F**
Tipo Bajo encimera Bajo encimera (a medida) Libre instalación
Alimentación 220-240 V		~ . 50 Hz
Presión del agua 0,05-0,8 MPa
Capacidad de lavado	DW60BB890** 14	servicios
	DW60BG850** 14	servicios
	DW60BG830** 14	servicios
	DW60BG750** 14	servicios
	DW60BG730** 13	servicios
Potencia nominal 2000-2300 W
Dimensiones(Anchura × Profundidad × Altura)		595 x 572 x 815 mm 595 x 572 x 815 mm 598 x 600 x 845 mm
Peso (desembalado)		42,5 kg (DW60BG8****)41,0 kg (DW60BG7****)	42,5 kg	56,0 kg (DW60BG8****)54,5 kg (DW60BG7****)
Peso (empaquetado)		46,0 kg (DW60BG8****)44,5 kg (DW60BG7****)	46,0 kg	60,0 kg (DW60BG8****)58,5 kg (DW60BG7****)

Español72-

Para prueba estándar

NOTA

La información para la prueba de comparabilidad es la siguiente.

Modelos DW60B\*8\*\*\*\* / DW60B\*75\*\*\*\*

• Capacidad de lavado: 14 servicios
  • Norma de prueba: EN 60436
• Posición de la bandeja superior: posición inferior
• Posición del estante para cubiertos: posición inferior (solo modelos aplicables)
• Programa de lavado: ECO
• Opciones adicionales: Ninguna
• Configuración del nivel del abrillantador: F6
• Configuración del nivel de dureza del agua: L2
  • Dosis del detergente estándar: lavado principal 22 g
• Para la disposición de la vajilla, consulte las ilustraciones

Bandeja superior

1. Tacitas

2. Platitos

3. Vasos

4. Tazas

5. Tazones de cristal

6. Tazones de postre

7. Platos de postre

8. Platos llanos

9. Platos hondos

10. Bandejas ovaladas

11. Platos con decoraciones

12. Cuencos con decoraciones

13. Botes pequeños

14. Botes de horno

Bandeja para cubiertos

1. Tenedores de servir 8. Cucharones


Para prueba estándar

Modelos DW60B\*73\*\*\*\*

• Capacidad de lavado: 13 servicios
  • Norma de prueba: EN 60436
• Posición de la bandeja superior: posición superior
• Programa de lavado: ECO
• Opciones adicionales: Ninguna
• Configuración del nivel del abrillantador: F6
• Configuración del nivel de dureza del agua: L2
  • Dosis del detergente estándar: lavado principal 21 g
• Para la disposición de la vajilla, consulte las ilustraciones

Español74

Notas

SAMSUNG

¿PREGUNTAS O COMENTARIOS?

PAÍS LLAME O VISITE NUESTRA PÁGINA WEB
AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-62 27 515 www.samsung.com/fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	210 608 098Chamada para a rede fixa nacionalDias úteis das 9h às 20h	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN 0771-400 300 www.samsung.com/se/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support
POLAND	801-172-678*(opłata według taryfy operatora)	http://www.samsung.com/pl/support/

DD68-00254A-00
