MANUAL DE USUARIO DW60BG850B00ET SAMSUNG

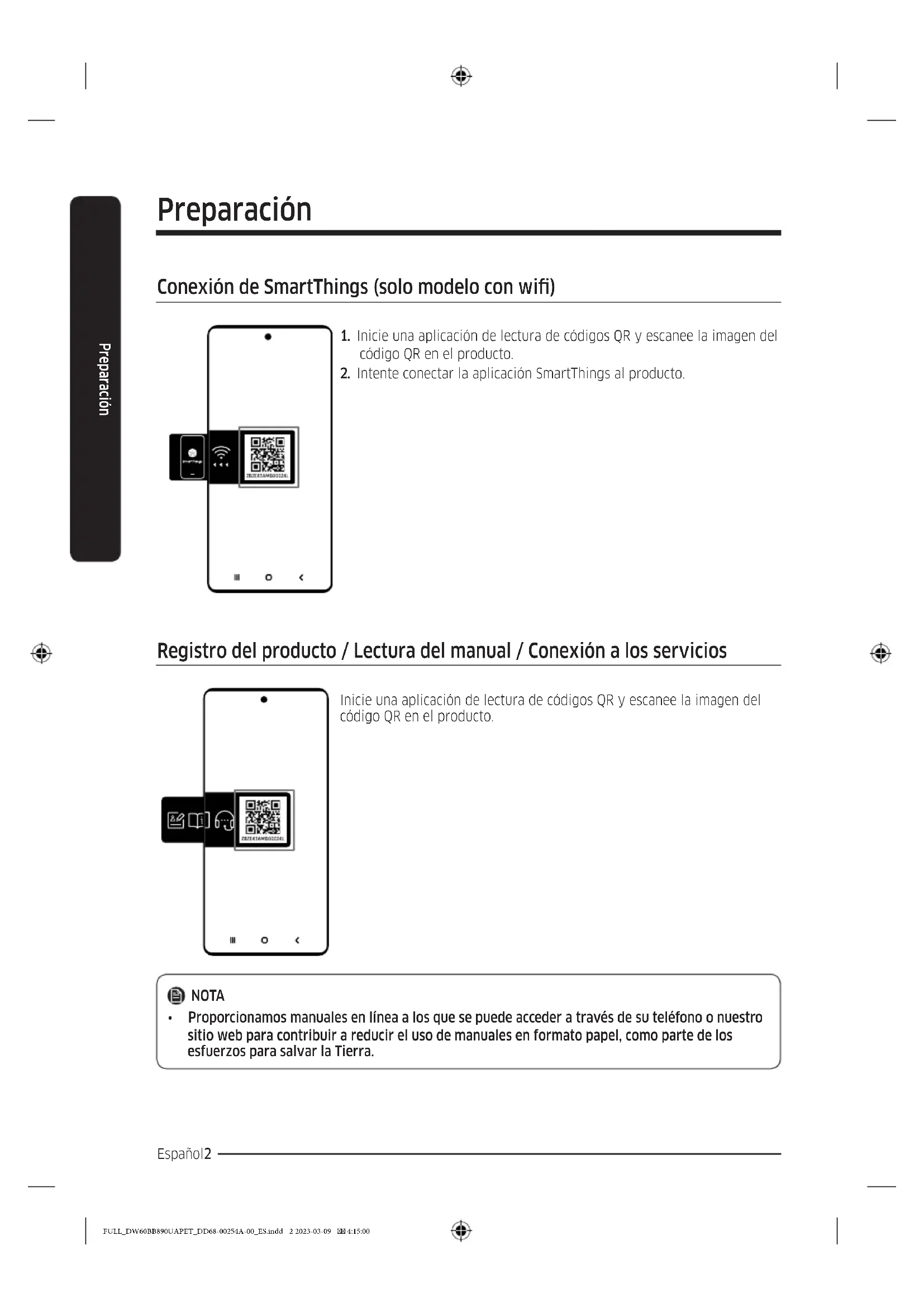

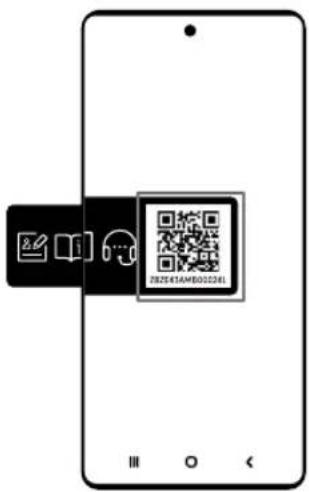

1. Inicie una aplicación de lectura de códigos QR y escanee la imagen del

código QR en el producto.

2. Intente conectar la aplicación SmartThings al producto.

Registro del producto / Lectura del manual / Conexión a los servicios Inicie una aplicación de lectura de códigos QR y escanee la imagen del código QR en el producto. NOTA

• Proporcionamos manuales en línea a los que se puede acceder a través de su teléfono o nuestro sitio web para contribuir a reducir el uso de manuales en formato papel, como parte de los esfuerzos para salvar la Tierra. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 2 2023-03-09 4:15:00Español 3 Índice Índice Información de seguridad 5 Qué necesita saber de las instrucciones de seguridad 5 Símbolos importantes de seguridad 5 Instrucciones acerca de RAEE 6 Precauciones importantes de seguridad 7 Instrucciones de uso del lavavajillas 9 Instrucciones para proteger a los niños 10 Instrucciones de instalación del lavavajillas 10 Instalación 13 Qué incluye 13 Requisitos para la instalación 17 Instalación integrada bajo el fregadero (para el modelo de Libre instalación) 19 Instalación paso a paso 20 Tamaño del recorte 21 Rodapié 30 SmartThings (solo modelos aplicables) 32 Anuncio de código abierto 35 Introducción 36 Vista general del lavavajillas 36 Elementos no adecuados para el lavavajillas 37 Uso básico de las bandejas 38 Compartimiento para el detergente 42 Compartimiento del abrillantador 44 Depósito de la sal 45 Ajustes 46 Ajustes (excepto modelos DW60BB89*) 49 Operaciones 52 Panel de control (para los modelos DW60BB89*) 52 Panel de control (excepto modelos DW60BB89*) 53 Descripción de los programas 54 Primeros pasos 56 Mantenimiento 57 Limpieza 57 Limpieza de la bomba de vaciado 61 Cuidados a largo plazo 61 FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 3 2023-03-09 4:15:00Español4 ÍndiceÍndice Solución de problemas 62 Puntos de comprobación 62 Códigos de información 65 Tabla de programas 66 Apéndice 70 Transporte/reubicación 70 Protección contra congelación 70 Eliminación del lavavajillas y ayuda al medio ambiente 70 Consejo para el ahorro de energía y agua 71 Información de EPREL 71 Especicaciones 72 Para prueba estándar 73 FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 4 2023-03-09 4:15:00Español 5 Información de seguridad Información de seguridad Enhorabuena por haber adquirido este nuevo lavavajillas Samsung. Este manual incluye información importante acerca de la instalación, el uso y el mantenimiento de este electrodoméstico. Tómese un tiempo para leerlo y así conocer todas las ventajas y características del lavavajillas. Qué necesita saber de las instrucciones de seguridad Lea atentamente este manual para asegurarse de que sabrá utilizar de manera segura y eciente todas las características y funciones de este nuevo electrodoméstico, y guárdelo en un lugar seguro cerca del aparato para futuras consultas. Utilice el aparato solo para las funciones propias, como se describe en este manual de usuario. Las advertencias y las instrucciones importantes de seguridad de este manual no cubren todos los supuestos y situaciones posibles que se pueden producir. Es responsabilidad del usuario utilizar el sentido común, ser precavido y tener cuidado al instalar, mantener y poner en funcionamiento el lavavajillas. Dado que estas instrucciones de funcionamiento sirven para varios modelos, las características de este lavavajillas pueden diferir ligeramente de las que se explican en el manual y es posible que algunos de los símbolos de advertencia no se puedan aplicar. Si tiene preguntas o dudas póngase en contacto con el centro de servicio más cercano o consulte la ayuda y la información en línea en www.samsung.com. Símbolos importantes de seguridad Signicado de los iconos y símbolos utilizados en este manual del usuario: ADVERTENCIA Prácticas poco seguras o arriesgadas que pueden causar lesiones personales graves, la muerte o daños materiales. PRECAUCIÓN Prácticas poco seguras o arriesgadas que pueden causar lesiones personales o daños materiales. NOTA Indica la existencia de un riesgo de lesiones personales o daños materiales. Estos símbolos de advertencia sirven para evitar que el usuario y otras personas sufran daños. Sígalos atentamente. Conserve estas instrucciones en lugar seguro y asegúrese de que los nuevos usuarios las conozcan. Entrégueselas a un futuro propietario. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 5 2023-03-09 4:15:00Español6 Información de seguridad Información de seguridad Instrucciones acerca de RAEE Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos) (Se aplica en países con sistemas de recolección por separado) La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al nalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales. Para obtener información sobre los compromisos ambientales de Samsung y las obligaciones reglamentarias especícas del producto, como REACH, RAEE o Baterías, visite página de sostenibilidad disponible en Samsung.com. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 6 2023-03-09 4:15:00Español 7 Información de seguridad Precauciones importantes de seguridad Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales cuando utilice el aparato, siga las instrucciones básicas de seguridad, incluidas las siguientes:

1. Este electrodoméstico no pueden utilizarlo personas

(incluidos los niños) con las capacidades físicas, sensoriales o mentales disminuidas, o faltas de conocimiento y experiencia, a menos que una persona responsable de su seguridad les supervise o les instruya sobre el uso seguro del aparato.

2. Este electrodoméstico pueden utilizarlo los niños a partir

de 8 años y las personas con las capacidades físicas, sensoriales o mentales disminuidas, o faltas de conocimiento y experiencia, si se les supervisa o si han recibido instrucciones sobre el uso seguro del aparato y comprenden los riesgos que implica. Los niños no deben jugar con el electrodoméstico. Los niños no deben limpiarlo ni hacer tareas de mantenimiento sin supervisión.

3. Vigile a los niños pequeños para que no jueguen con el

4. Si el cable de alimentación está dañado, lo debe reemplazar

el fabricante, su agente de servicio o personal igualmente cualicado a n de evitar riesgos de accidentes.

5. Se deben utilizar las mangueras nuevas suministradas con el

electrodoméstico en la instalación; no reutilice las mangueras antiguas. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 7 2023-03-09 4:15:00Español8 Información de seguridad Información de seguridad

6. En electrodomésticos con aberturas de ventilación en la base,

evite que queden obstruidas por una alfombra.

7. Los niños menores de 3 años deben mantenerse alejados

del electrodoméstico a menos que se les vigile en todo momento.

8. PRECAUCIÓN: Para evitar riesgos causados por la conexión

inadvertida del termofusible, este electrodoméstico no se debe suministrar con un dispositivo de conexión externo, como un temporizador, o conectado a un circuito que la empresa eléctrica puede conectar o desconectar regularmente.

9. ADVERTENCIA: Los cuchillos y otros utensilios puntiagudos

se deben colocar en la cesta con las puntas hacia abajo o en posición horizontal. Este electrodoméstico está diseñado únicamente para utilizarse en instalaciones domésticas o similares, como:

• cocinas para el personal de tiendas, ocinas y otros entornos laborales;

• zonas de uso de los clientes en hoteles, moteles o entornos de tipo residencial;

• hostales y casas de huéspedes. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 8 2023-03-09 4:15:00Español 9 Información de seguridad Instrucciones de uso del lavavajillas Este lavavajillas no está diseñado para un uso comercial. Está diseñado para uso doméstico o en entornos de trabajo y residenciales similares, como:

• Ocinas y salas de exposición y por los residentes de establecimientos como:

• Albergues y casas de huéspedes. Se debe utilizar únicamente como electrodoméstico, tal como se especica en este manual del usuario, para lavar vajillas y cubiertos domésticos. El fabricante desaconseja cualquier otro uso, ya que puede ser peligroso. El fabricante no se hace responsable de los daños causados por un uso incorrecto o inapropiado. No utilice disolventes en el lavavajillas. Peligro de explosión. No inhale ni ingiera el detergente del lavavajillas. Los detergentes para lavavajillas contienen ingredientes irritantes y corrosivos que pueden causar quemaduras en la nariz, la boca y la garganta si se inhalan o se tragan y pueden dicultar la respiración. Si inhala o traga detergente, llame inmediatamente al médico. No deje abierta la puerta sin necesidad, ya que puede tropezar con ella. No se siente ni se apoye sobre la puerta abierta. Podría volcar el lavavajillas y dañarse, y usted podría lesionarse. Utilice solo detergentes y abrillantadores especiales para lavavajillas domésticos. No utilice detergentes líquidos. No utilice ningún limpiador con ácido fuerte. No llene el compartimento del abrillantador con detergente en polvo o líquido. Podría dañarlo gravemente. Si llena accidentalmente el compartimento de la sal con detergente en polvo o líquido estropeará el ablandador de agua. Compruebe que usa el paquete correcto de sal para lavavajillas al llenar el compartimento de la sal. Utilice solo sal de grano grueso especial para lavavajillas para la reactivación, ya que otras sales pueden contener aditivos insolubles que pueden anular el efecto del ablandador. Si el aparato cuenta con una cesta para los cubiertos (según el modelo), se limpian y se secan mejor si se colocan correctamente con los mangos hacia abajo. Sin embargo, para evitar riesgos de lesiones, coloque los cuchillos, tenedores, etc. con los mangos hacia arriba. Los artículos de plástico que no admiten el lavado con agua caliente, como recipientes desechables, cubiertos o platos de plástico, no se deben lavar en el lavavajillas. La elevada temperatura del lavavajillas puede derretirlos o deformarlos. En los modelos con la función Inicio diferido, asegúrese de que el dispensador está seco antes de verter el detergente. Séquelo si es necesario. Si el detergente se vierte en el dispensador húmedo, se espesará y no se distribuirá uniformemente. Los cuchillos y otros utensilios puntiagudos se deben colocar en la cesta con las puntas hacia abajo o en posición horizontal. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 9 2023-03-09 4:15:00Español10 Información de seguridad Información de seguridad Instrucciones para proteger a los niños ¡Este aparato no es un juguete! Para evitar riesgos de lesiones, no deje que los niños se acerquen al aparato ni que jueguen con él o cerca de él ni que toquen los mandos. Los niños no comprenden los peligros que encierra. Siempre que esté trabajando en la cocina debe vigilarlos. También existe el riesgo de que los niños se queden encerrados en el lavavajillas. Este electrodoméstico pueden utilizarlo los niños a partir de 8 años y las personas con las capacidades físicas, sensoriales o mentales disminuidas, o faltas de conocimiento y experiencia, si se les supervisa o si han recibido instrucciones sobre el uso seguro del aparato y comprenden los riesgos que implica. Los niños no deben jugar con el electrodoméstico. Los niños no deben limpiarlo ni hacer tareas de mantenimiento sin supervisión. Los niños mayores solo deben utilizar el lavavajillas si se les ha explicado claramente su funcionamiento, si lo pueden utilizar con seguridad y si conocen los peligros de un uso inapropiado. ¡MANTENGA A LOS NIÑOS ALEJADOS DE LOS DETERGENTES! Los detergentes para lavavajillas contienen ingredientes irritantes y corrosivos que pueden causar quemaduras en la boca, la nariz y la garganta si se ingieren, o pueden dicultar la respiración. Mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta. Puede haber restos de detergente en el interior. Si un niño inhala o traga detergente, llame inmediatamente al médico. Instrucciones de instalación del lavavajillas Antes de instalar el aparato, revise si muestra daños externos. Bajo ninguna circunstancia utilice un aparato que haya sufrido daños. Puede resultar peligroso. El lavavajillas solo se debe enchufar a la corriente eléctrica a través de una toma conmutada adecuada. La toma eléctrica debe estar fácilmente accesible una vez instalado el lavavajillas a n de que se pueda desconectar de la corriente en cualquier momento. (Consulte la sección «Vista general del lavavajillas» en la página 36). No debe haber tomas de corriente detrás del lavavajillas. Hay riesgo de sobrecalentamiento y de incendio si se empuja el lavavajillas contra un enchufe. El lavavajillas no se debe instalar debajo de una placa radiante. La elevada temperatura radiante que a veces genera una placa puede dañar el lavavajillas. Por la misma razón, no se debe instalar cerca de llamas abiertas ni otros aparatos generadores de calor, como los calentadores, etc. No conecte el lavavajillas a la corriente principal hasta que esté instalado denitivamente y se hayan realizado los ajustes necesarios en los resortes de la puerta. Antes de conectar el aparato, compruebe que los datos de conexión de la placa de datos (voltaje y carga conectada) coinciden con los de la red eléctrica. Si tiene alguna duda, consulte a un técnico electricista. La seguridad eléctrica de este aparato solo se puede garantizar cuando existe una continuidad completa entre éste y un sistema de toma de tierra ecaz. Es muy importante que este sistema básico de seguridad esté presente y se pruebe regularmente, y si hay cualquier duda sobre el sistema eléctrico de la casa, se debe consultar a un técnico cualicado. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 10 2023-03-09 4:15:00Español 11 Información de seguridad El fabricante no se hace responsable de las consecuencias de un sistema de puesta a tierra inadecuado (por ejemplo, descargas eléctricas). No conecte este aparato a la corriente eléctrica a través de un enchufe múltiple o un alargador. En este caso, no se garantiza la seguridad del aparato (por ejemplo, riesgo de sobrecalentamiento). Este aparato solo se puede instalar en instalaciones móviles, como un barco, si un ingeniero cualicado ha hecho un análisis de los riesgos de la instalación. La carcasa de plástico de la conexión hidráulica incluye un componente eléctrico. Por consiguiente, no se debe sumergir en agua. En la manguera de Aqua-Stop hay cables eléctricos. No corte nunca la manguera de entrada de agua, aunque sea demasiado larga. Solo personal cualicado y competente puede realizar los trabajos de instalación, mantenimiento y reparación y siempre siguiendo las regulaciones de seguridad nacionales y locales. Que otras personas realicen estos trabajos puede resultar peligroso. El fabricante no se hace responsable de los trabajos no autorizados. El sistema de antiinundación integrado ofrece protección contra los daños provocados por el agua, siempre que se cumplan estas condiciones:

• El lavavajillas está correctamente instalado y conectado.

• El lavavajillas recibe un mantenimiento correcto y las piezas se reemplazan cuando se considera necesario.

• La llave de paso/válvula de suministro ha permanecido cerrada cuando el aparato no se utilizaba durante un largo periodo de tiempo (por ejemplo, durante las vacaciones).

• El sistema de antiinundación funcionará aunque el aparato esté apagado. Sin embargo, debe estar enchufado a la corriente eléctrica. Un aparato estropeado puede resultar peligroso. Si el lavavajillas se estropea, desconecte la corriente y póngase en contacto con el distribuidor o el departamento de servicio. Las reparaciones no autorizadas resultan un riesgo imprevisto para el usuario y el fabricante no se puede hacer responsable de ello. Solo las puede llevar a cabo personal de servicio autorizado. Los componentes defectuosos solo se deben reemplazar por piezas de repuesto originales. Solo si se emplean estas piezas se puede garantizar la seguridad del aparato. Desconecte siempre el aparato de la corriente eléctrica para realizar los trabajos de mantenimiento (desenchufe de la toma mural). Si el cable de conexión está dañado, se debe reemplazar por un cable especial disponible en el fabricante. Por motivos de seguridad, solo lo deben montar técnicos del departamento de servicio o personal autorizado. En países donde pueda haber zonas infestadas de cucarachas u otros animales, se debe mantener el entorno del aparato especialmente limpio. La garantía no cubre los daños causados por cucarachas u otros animales. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 11 2023-03-09 4:15:00Español12 Información de seguridad Información de seguridad En el caso de producirse una avería o cuando se deba limpiar, el aparato solo estará completamente aislado del suministro eléctrico cuando:

• se ha desenchufado de la toma mural y se ha sacado el enchufe

• se ha desconectado de la red eléctrica

• se ha desconectado el fusible de la red eléctrica

• se ha retirado el fusible de rosca (en países donde es aplicable). No efectúe ninguna modicación en el aparato a menos que lo autorice el fabricante. No abra nunca la cubierta/carcasa del aparato. El templado de las conexiones eléctricas o componentes y las piezas mecánicas es muy peligroso y puede provocar fallos de funcionamiento o descargas eléctricas. Mientras el aparato esté cubierto por la garantía, las reparaciones solo las puede efectuar personal técnico autorizado por el fabricante. De lo contrario, la garantía quedará invalidada. Cuando se instale el producto, deberá dejar suciente espacio por arriba, por la parte posterior y a los lados para asegurar una ventilación adecuada. Si no hay suciente espacio entre el producto y el fregadero, esté se podría dañar o se podría generar moho. Congure de manera correcta el nivel de dureza del agua del lavavajillas que corresponda a su zona. (Consulte la sección «Depósito de la sal» en la página 45). Por favor, consulte www.samsung.com/support para obtener más información sobre los materiales y la reparación. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 12 2023-03-09 4:15:00Español 13 Instalación Instalación Qué incluye Asegúrese de se incluyen todas las piezas en el paquete del producto. Si tiene alguna pregunta sobre el lavavajillas o las piezas, póngase en contacto con un centro de atención al cliente local de Samsung o con su establecimiento. El aspecto real del lavavajillas puede variar, dependiendo del modelo y del país. PRECAUCIÓN Después de desembalar el lavavajillas, mantenga los materiales de embalaje fuera del alcance de los niños por motivos de seguridad. Kit de instalación (suministrado) Modelos FBI (totalmente integrados, DW60B*8**B**/DW60B*7**B**) Soportes superiores (2 cada uno) Fijadores de panel personalizado (2 cada uno) Ø4 x 12 tornillos (8 cada uno) Ø4 x 16 tornillos (2 cada uno) Ø4 x 43 tornillos (6 cada uno) Faldón de goma Pegatina protectora Soportes para la placa de protección (2 cada uno) Tapas de plástico (4 cada una) Válvula de retención (Solo para los modelos aplicables) FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 13 2023-03-09 4:15:00Español14 Instalación Instalación Modelos FBI (corredizos, DW60B*8**I**) Soportes superiores (2 cada uno) Ø4 x 16 tornillos (12 cada uno) Ø4 x 12 tornillos (8 cada uno) Fijadores de panel personalizado-Superiores (2 cada uno) Fijadores de panel personalizado-Inferiores (2 cada uno) Faldón de goma Pegatina protectora Soportes para la placa de protección (2 cada uno) Tapas de plástico (4 cada una) Pie secundario Válvula de retención (Solo para los modelos aplicables) Modelos SBI (semiintegrado, DW60B*7**S**) Soportes superiores (2 cada uno) Fijadores de panel personalizado (2 cada uno) Pegatina protectora Separadores de madera (4 cada uno) Ø4 x 16 tornillos (2 cada uno) Ø4 x 43 tornillos (4 cada uno) Ø4 x 12 tornillos (8 cada uno) Faldón de goma (Solo para los modelos aplicables) Tapas de plástico (4 cada una) Soportes para la placa de protección (2 cada uno) Válvula de retención (Solo para los modelos aplicables) FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 14 2023-03-09 4:15:01Español 15 Instalación Modelos BU (empotrado, DW60B*8**U**/DW60BG7**U**) Soportes superiores (2 cada uno) Ø4 x 12 tornillos (8 cada uno) Pegatina protectora Soportes para la placa de protección (2 cada uno) Tapas de plástico (4 cada una) 2 tornillos (para la puerta a medida) 2 tapas de plástico (para la puerta a medida) Válvula de retención (Solo para los modelos aplicables) Kit de instalación (no suministrado) Brida para manguera FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 15 2023-03-09 4:15:01Español16 Instalación Instalación Herramientas necesarias (no suministradas) Gafas de seguridad Guantes Linterna Llave inglesa (22 mm) para el pie delantero Destornillador de estrella T20 Alicates Tenaza Cinta métrica Lápiz Destornillador Phillips Destornillador de cabeza plana Cúter Nivel Sierra de corona hueca (80-100 mm) FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 16 2023-03-09 4:15:02Español 17 Instalación Requisitos para la instalación Para prevenir el riesgo de incendio, descarga eléctrica o lesiones personales, todo el cableado y la toma de tierra deben ser realizados por un técnico cualicado. Fuente de alimentación

• Un circuito de derivación individual de 220- 240 V

, 50 Hz, exclusivo para el lavavajillas.

• Enchufe de corriente con una corriente máxima permitida de 16 A (máximo 11 A para el lavavajillas) ADVERTENCIA

• No utilice un cable alargador.

• Utilice solo el enchufe que viene con el lavavajillas.

• Una vez nalizada la instalación, asegúrese de que el enchufe de alimentación no esté doblado ni dañado. Toma de tierra Para una toma de tierra permanente, el lavavajillas debe estar correctamente conectado a un sistema de metal conectado a tierra o a un sistema de cableado permanente. El conductor de conexión a tierra debe funcionar con los conductores del circuito y luego conectarse al terminal de conexión a tierra o al cable del lavavajillas. ADVERTENCIA

• No conecte el cable a tierra a tuberías de plástico, tuberías de gas o a las cañerías de agua caliente. La conexión inadecuada de los conductores de conexión a tierra puede causar descargas eléctricas.

• No modique el enchufe de alimentación del lavavajillas. Si el enchufe de alimentación no se ajusta a la toma de corriente, solicite a un electricista cualicado que instale una toma adecuada. Suministro de agua

• La red de suministro de agua debe soportar presiones de agua entre 0,05 y 0,8 MPa.

• La temperatura del agua debe ser inferior a 60 °C.

• En el grifo de agua/válvula de suministro se debe instalar una llave de paso macho de 3/4" (1,9 cm) para la conexión al suministro de agua. Para reducir el riesgo de fugas:

• Asegúrese de que los grifos del agua sean fácilmente accesibles.

• Cierre la válvula de suministro de agua cuando no utilice el lavavajillas.

• Compruebe regularmente si hay fugas en las conexiones de las mangueras de agua.

• Para detener cualquier fuga, selle las conexiones de la tubería de agua y las juntas con cinta de teón o material sellante. Aqua-Stop El Aqua-Stop es un componente eléctrico diseñado para evitar fugas de agua. Aqua-Stop se conecta a la manguera de agua y corta el ujo de agua automáticamente si esta se ve dañada. PRECAUCIÓN

• Maneje el Aqua-Stop con cuidado.

• No doble ni tuerza la manguera de agua conectada al Aqua-Stop. Si el Aqua-Stop está dañado, cierre los grifos de agua y desenchufe el cable de alimentación inmediatamente. A continuación, póngase en contacto con un centro de atención al cliente local de Samsung o con un técnico cualicado. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 17 2023-03-09 4:15:02Español18 Instalación Instalación Drenaje Si está utilizando un sistema de drenaje exclusivo para el lavavajillas, conecte a él la manguera de desagüe, que debe estar entre 30 y 70 cm por encima del suelo. Si el sistema drenaje está a más de 80 cm del suelo, puede causar que el agua drenada retroceda hacia el lavavajillas. Basamento Para motivos de seguridad, el lavavajillas se debe instalar sobre un suelo de supercie sólida. Los suelos de madera podrán necesitar refuerzo para minimizar las vibraciones. Evite la instalación en alfombras o baldosas blandas. Las alfombras y las baldosas blandas pueden causar vibraciones y pueden hacer que el lavavajillas se desplace ligeramente durante el funcionamiento. ADVERTENCIA No instale el lavavajillas en una estructura de poca resistencia.

• Utilice las patas de altura ajustable para asegurarse de que el lavavajillas esté nivelado.

• Cuando se haya completado la nivelación, compruebe si la puerta se abre y se cierra correctamente. Temperatura ambiental No instale el lavavajillas en una zona donde se puedan producir temperaturas de congelación. El lavavajillas siempre retiene algo de agua en la válvula de agua, la bomba y la manguera. Si el agua se congela en el lavavajillas o en las mangueras, podría dañar el lavavajillas y sus componentes. Prueba Tras instalar el lavavajillas, ejecute el programa Exprés para asegurarse de que el lavavajillas se ha instalado correctamente. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 18 2023-03-09 4:15:02Español 19 Instalación Instalación integrada bajo el fregadero (para el modelo de Libre instalación) Puede instalar el lavavajillas debajo del fregadero. Para ello, siga las instrucciones que se indican a continuación. ADVERTENCIA Samsung Electronics no se hace responsable de ningún fallo o daño del producto que pueda derivarse de la instalación del modelo de Libre instalación bajo el fregadero. Preparación

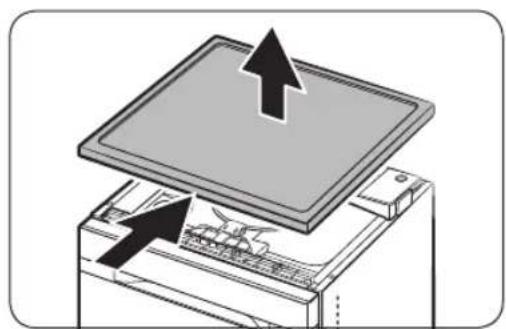

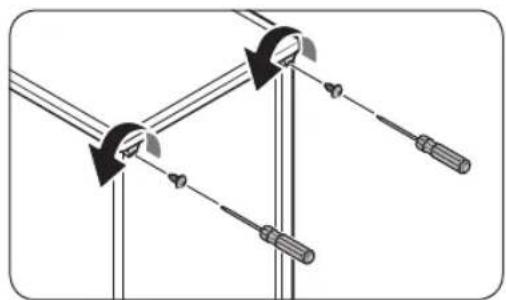

1. Quite los 2 tornillos de las esquinas superiores

de la parte posterior del lavavajillas.

2. Deslice la encimera del lavavajillas hacia atrás

y levántela para extraerla.

3. Consulte la siguiente sección e instale el

lavavajillas debajo del fregadero. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 19 2023-03-09 4:15:02Español20 Instalación Instalación Instalación paso a paso El procedimiento de instalación puede variar en función del modelo. PASO 1 Seleccione una ubicación

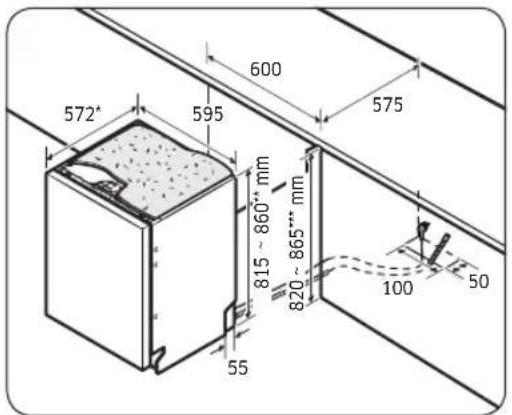

Seleccione un lugar de instalación que cumpla las siguientes condiciones.

• Tener un suelo sólido capaz de soportar el peso del lavavajillas.

• Estar cerca de un fregadero con fácil acceso al suministro de agua, sistema de desagüe y toma eléctrica.

• Permitir la carga de los platos en el lavavajillas con facilidad.

• Contar con espacio suciente para que la puerta del lavavajillas se abra fácilmente y que permita dejar espacio suciente entre el lavavajillas y los laterales del mueble.

• La pared posterior debe estar libre de obstrucciones. Instalación en nueva ubicación Antes de instalar el lavavajillas en una en nueva ubicación, siga estas instrucciones.

1. Con una sierra de corona, corte un oricio en el

lateral del mueble que sostiene el fregadero (A).

2. Si la base del interior del mueble del fregadero

está por encima del suelo de la cocina y está más alta que las conexiones del lavavajillas, haga un agujero en la base del mueble y en el lateral del mueble (B). NOTA

• Si reemplaza otro lavavajillas, revise las conexiones existentes para comprobar la compatibilidad con el nuevo lavavajillas y reemplace las conexiones según sea necesario.

• Es posible que tenga que hacer un agujero en el lado opuesto del mueble en función de donde esté la toma de corriente. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 20 2023-03-09 4:15:02Español 21 Instalación Tamaño del recorte Puede haber una diferencia en función del modelo. 572*

552 para el modelo totalmente integrable

895 para el modelo con puerta deslizante

900 para el modelo con puerta deslizante NOTA (para el modelo de Libre instalación) Compruebe si la distancia entre el suelo y la parte inferior de la encimera es superior a 860 mm. Si es así, inserte el pie secundario incluido en el kit de instalación. Para obtener más detalles, consulte la siguiente sección. Si la distancia es inferior a 860 mm, vaya al PASO 2. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 21 2023-03-09 4:15:02Español22 Instalación Instalación PASO 2 Compruebe la tubería de agua

• La presión de la tubería de agua debe estar entre 0,05 y 0,8 MPa.

• Asegúrese de que la temperatura del agua no supera los 60 °C. El agua caliente a una temperatura superior a los 60 °C puede causar una avería en el lavavajillas.

• Asegúrese de que la válvula de suministro de agua está apagada antes de conectar la conducción al lavavajillas. PASO 3 Ordene las mangueras

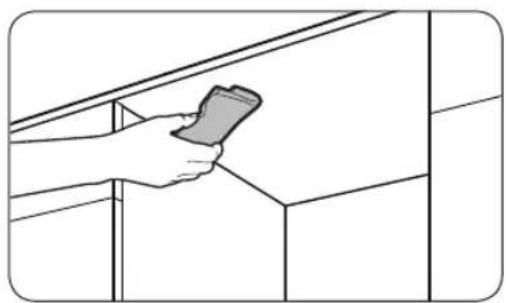

1. Limpie la parte inferior de la encimera.

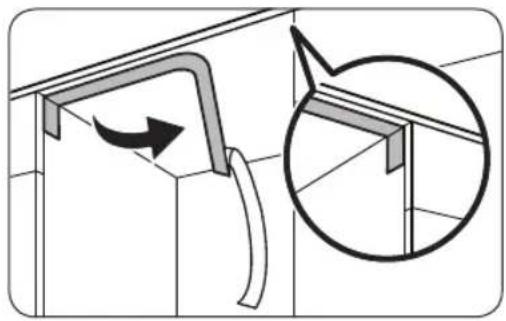

2. Coloque la pegatina protectora como se

3. Tire del cable de alimentación, la manguera de

agua y la manguera de desagüe a través del oricio de la encimera. PRECAUCIÓN

• Tenga cuidado de no doblar ni pisar el cable de alimentación ni las mangueras.

• No retire el papel marrón que se encuentra en la parte posterior del lavavajillas. El papel se utiliza para mantener la parte trasera limpia en contacto con la pared. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 22 2023-03-09 4:15:03Español 23 Instalación PASO 4 Instale el panel personalizado BU (a medida, DW60BB8*****)

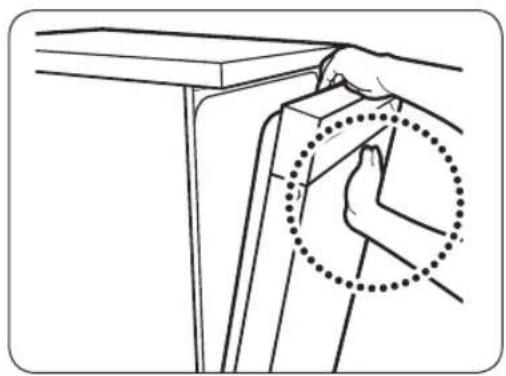

1. Abra la puerta y coloque el panel

personalizado en la parte inferior delantera de la puerta. Asegúrese de que las nervaduras del panel encajan en los oricios correspondientes (un total de 6) de la puerta.

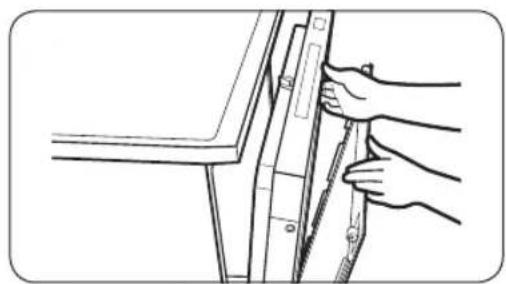

2. Mientras sujeta la puerta y el panel

personalizado con ambas manos, presione el panel uniformemente de abajo hacia arriba para jarlo en el lavavajillas. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 23 2023-03-09 4:15:03Español24 Instalación Instalación

3. Cuando ambos lados del panel encajen en su

sitio, presione la parte superior central del panel personalizado para jarlo a la parte superior de la puerta. NOTA

• Asegúrese de que el panel personalizado encaja correctamente en el lavavajillas.

• Si el espacio entre el lavavajillas y el panel personalizado es inferior a 2 mm, se ha instalado correctamente. Si hay 2 mm o más, retire el panel personalizado e inténtelo de nuevo.

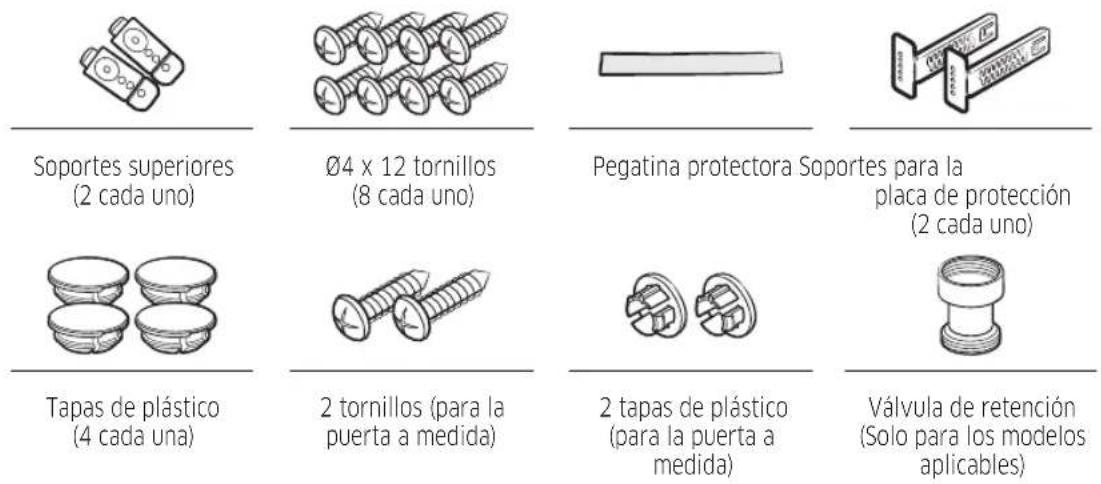

4. Desembale las tapas y tornillos (dos por cada

uno) incluidos en el paquete del producto.

5. Apriete los tornillos a ambos lados del

lavavajillas. NOTA Al apretar el tornillo a ambos lados, asegúrese de comprobar el espacio entre ambos lados, ya que la puerta personalizada puede inclinarse hacia alguno de los lados.

6. Inserte las tapas a ambos lados. Asegúrese de

que el borde de la tapa encaja en el oricio del lavavajillas en la dirección correcta. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 24 2023-03-09 4:15:03Español 25 Instalación

7. Se trata de la nalización del montaje del

panel personalizado. PASO 5 Nivele el lavavajillas Para los modelos integrados Puede ajustar la altura del lavavajillas para nivelarlo. Tenga en cuenta que en estos pasos el lavavajillas ya está medio insertado.

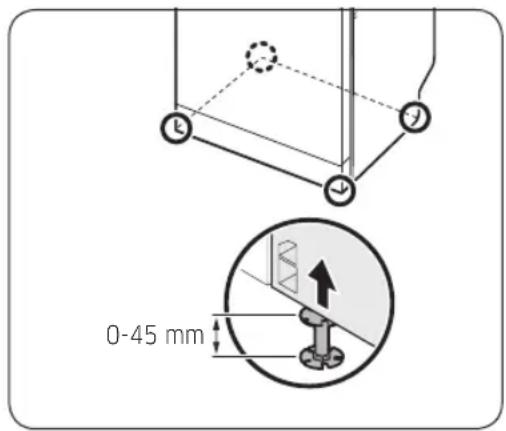

1. Utilice el nivel para comprobar si el

lavavajillas está nivelado.

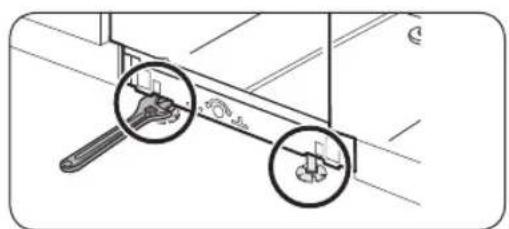

2. Para ajustar la altura frontal, utilice una llave

• Para bajar la altura, gire el pie en el sentido contrario a las agujas del reloj.

• Para elevar la altura, gire el pie en el sentido de las agujas del reloj.

3. Para ajustar la altura trasera, inserte un

destornillador Torx T20 en la parte inferior central del lavavajillas.

• Para bajar la altura, gire el destornillador en el sentido de las agujas del reloj.

• Para elevar la altura, gire el destornillador en sentido contrario a las agujas del reloj.

4. Cuando se haya completado la nivelación,

compruebe si la puerta se abre y se cierra correctamente. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 25 2023-03-09 4:15:03Español26 Instalación Instalación Para modelos de Libre instalación Puede ajustar la altura del lavavajillas hasta 45 mm con las patas niveladoras. 0-45 mm

1. Mientras levanta ligeramente la parte

delantera o trasera (o ambas de forma alterna) del lavavajillas, gire las patas niveladoras para ajustar la altura.

2. Cuando haya terminado, utilice el nivelador

para asegurarse de que el lavavajillas está nivelado.

3. Inserte el lavavajillas debajo del fregadero

y asegúrese de que haya al menos 4 mm de espacio entre la parte superior del lavavajillas y la parte inferior de la placa del fregadero. PRECAUCIÓN No coloque el cable de alimentación del lavavajillas con una brida metálica. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 26 2023-03-09 4:15:03Español 27 Instalación PASO 6 Coloque la junta

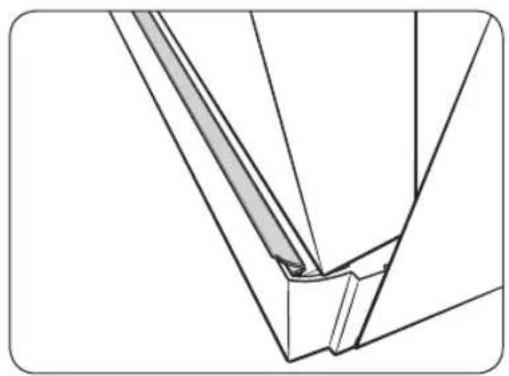

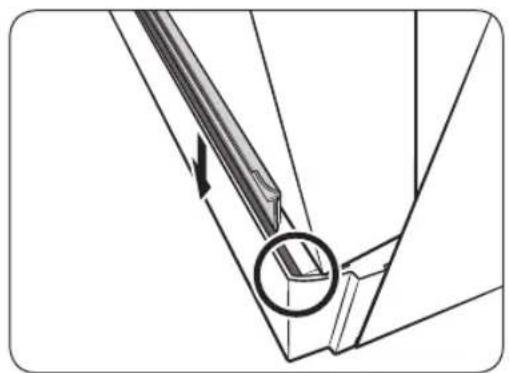

1. Abra la puerta hasta la mitad.

2. Quite la cinta adhesiva de la cara posterior de

la junta. Después, inserte la junta en la ranura inferior del lavavajillas.

3. Así es como luce la junta después de su

colocación. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 27 2023-03-09 4:15:04Español28 Instalación Instalación PASO 7 Fije el lavavajillas Puede taladrar los agujeros laterales para jar el lavavajillas a los lados del mueble. A los lados PRECAUCIÓN Si la tapa de plástico no está montada, puede haber fugas de agua y provocar un incendio o una descarga eléctrica.

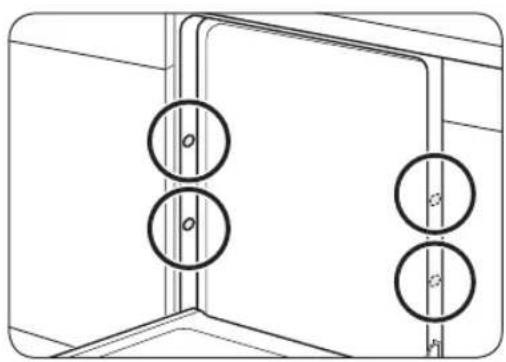

1. Apriete los 4 tornillos (Ø4 x 12) en los 4 lados

(marcados en la ilustración).

2. Inserte las tapas de plástico suministradas en

los 4 lados donde se jan los tornillos.

3. Conecte la manguera de agua, pero no abra el

grifo de agua hasta que se haya completado la instalación. PASO 8 Conecte la manguera de desagüe

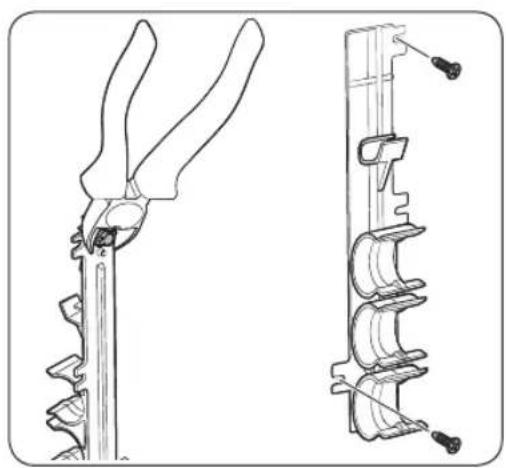

1. Desmonte el soporte para tubos del

lavavajillas y, a continuación, corte la parte que sobresale del soporte como se muestra.

2. Fije el soporte a la pared apretando los

2 tornillos (Ø4 X 12). FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 28 2023-03-09 4:15:04Español 29 Instalación Máx. 80 cm

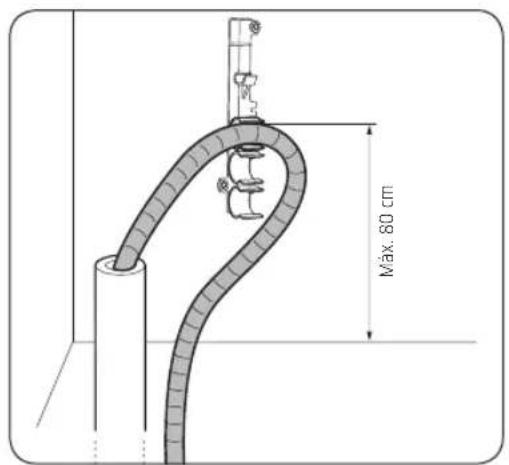

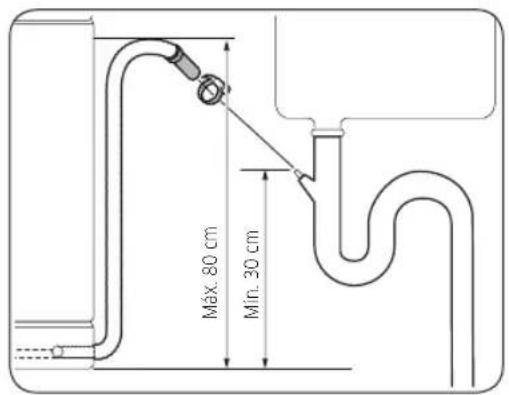

3. Inserte la manguera de drenaje en el soporte

de forma que la manguera de drenaje quede situada a una distancia de 30 cm a 80 cm de la parte inferior. Máx. 80 cm Mín. 30 cm

4. Conecte la manguera de desagüe a la salida

de desagüe. PRECAUCIÓN

• Instale correctamente el sistema de desagüe de modo que la manguera no pueda soltarse de la salida de desagüe durante el proceso de drenaje.

• Asegúrese de que la manguera de desagüe, la manguera de suministro de agua y el cable de alimentación eléctrica no están doblados ni plegados. PASO 9 Comprobación nal

1. Saque la espuma, el embalaje de papel y las partes innecesarias del interior del lavavajillas.

2. Encienda el disyuntor de alimentación.

3. Abra la válvula de suministro de agua.

4. Enchufe y encienda el lavavajillas. Después, seleccione y ejecute el programa Exprés.

5. Compruebe si el lavavajillas se enciende normalmente y que no hay ninguna fuga de agua cuando el

lavavajillas está funcionando. Compruebe que no hay fugas de agua en los extremos de la tubería de agua ni en el conector de la manguera de desagüe. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 29 2023-03-09 4:15:04Español30 Instalación Instalación Rodapié Puede colocar el rodapié dependiendo del modelo o de las condiciones de instalación. Rodapié

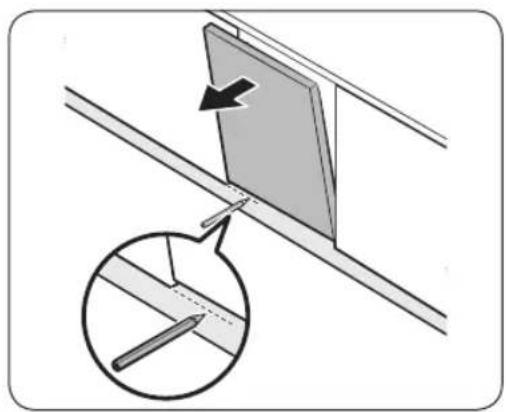

1. Coloque el rodapié en la parte inferior del

2. Abra la puerta del lavavajillas y trace una

línea de referencia en el rodapié donde interere con la puerta.

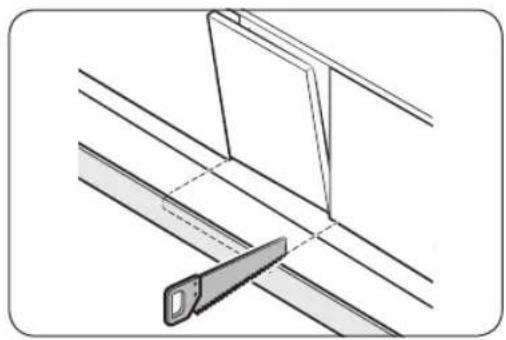

3. Siga la línea de referencia y corte el rodapié

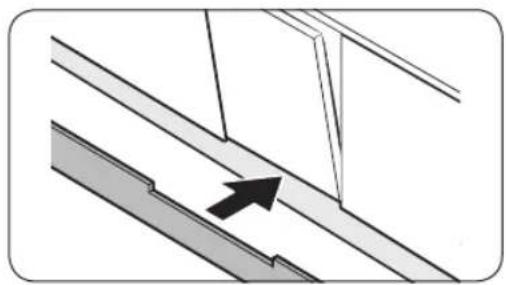

4. Coloque el rodapié cortado en la parte inferior

del lavavajillas. Asegúrese de que el rodapié no interera con la puerta del lavavajillas. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 30 2023-03-09 4:15:04Español 31 Instalación Rodapié precortado (excepto el modelo de Libre instalación)

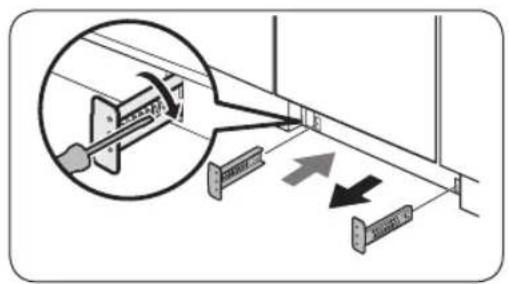

1. Introduzca los soportes suministrados en la

base del lavavajillas. Gírelos hasta su posición.

• En la ilustración de la izquierda, podrá ver los pasos para colocar y sujetar correctamente los soportes. 456,9

2. En primer lugar, introduzca el rodapié

precortado en los soportes y, después, apriete los tornillos para jar el tablero. Vea la ilustración de la izquierda y asegúrese de que los soportes están colocados en el lugar correcto. PRECAUCIÓN Asegúrese de que el rodapié no obstaculiza la apertura ni el cierre de la puerta del lavavajillas.

3. Inserte el rodapié con los soportes en la base

del lavavajillas como se indica. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 31 2023-03-09 4:15:05Español32 Instalación Instalación SmartThings (solo modelos aplicables) Conexión wi En su teléfono, vaya a Ajustes y conéctese a la red wi de su casa. Descarga En un mercado de aplicaciones (Google Play Store, Apple App Store, Samsung Galaxy Apps), busque la aplicación SmartThings con un término de búsqueda «SmartThings». Descargue e instale la aplicación en su dispositivo. NOTA

• La aplicación SmartThings está diseñada para Android 8.0 o posterior, iOS 13.0 o posterior.

• Para ofrecer un mejor rendimiento, la aplicación SmartThings está sujeta a cambios sin previo aviso o a la interrupción del soporte según la política del fabricante. Inicie sesión Primero debe acceder a SmartThings con su cuenta de Samsung. Para crear una nueva cuenta Samsung, siga las instrucciones de la aplicación. No necesita ninguna otra aplicación para crear su cuenta. NOTA Si tiene una cuenta Samsung, use dicha cuenta para iniciar sesión. Los usuarios registrados de Samsung se conectarán automáticamente. Para registrar su dispositivo en SmartThings

1. Asegúrese de que su teléfono esté conectado a una red inalámbrica.

2. Ejecute SmartThings en su teléfono. Los usuarios de iPhone deben proporcionar la información de

inicio de sesión cada vez que accedan a la aplicación.

3. Cuando aparezca un mensaje de «Se ha encontrado un nuevo dispositivo.», seleccione Añadir.

4. Si no aparece ningún mensaje, seleccione + y seleccione su lavavajillas de una lista de dispositivos

disponibles. Si su lavavajillas no aparece en la lista, seleccione Tipo de dispositivo > Modelo de dispositivo especíco, y luego añada su lavavajillas manualmente.

5. Siga las instrucciones que aparecen en la pantalla para completar el proceso de conexión de su

lavavajillas. Mantenga pulsado el botón Control inteligente durante más de 5 segundos hasta que aparezca el mensaje «AP» en la pantalla. Su lavavajillas se registrará en la aplicación.

6. Cuando el proceso se complete, su lavavajillas aparecerá en la lista de dispositivos de su aplicación

7. Toque el icono del lavavajillas para abrir la página del lavavajillas.

8. Cuando se establece una conexión de red, el icono del wi se ilumina en su lavavajillas.

FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 32 2023-03-09 4:15:05Español 33 Instalación Aplicación para lavavajillas Control integrado: Puede supervisar y controlar su lavavajillas tanto en casa como fuera de ella.

• Seleccione el icono del lavavajillas en SmartThings. Aparecerá la página del lavavajillas.

• Compruebe el estado de funcionamiento o las noticaciones relacionadas con su lavavajillas y cambie las opciones o la conguración si es necesario. NOTA

• Este dispositivo está diseñado solo para uso doméstico (Clase B), y puede usarse en cualquier área residencial.

• Este dispositivo puede causar interferencias inalámbricas, y ni el fabricante ni el instalador de este dispositivo pueden proporcionar una medida de seguridad de ningún tipo.

• Los métodos de encriptación recomendados son WPA/TKIP y WPA2/AES. No son compatibles los protocolos wi recién desarrollados o los no aprobados.

• Los entornos inalámbricos circundantes pueden afectar a la sensibilidad de recepción de una red inalámbrica.

• Si su proveedor de Internet ha registrado la dirección MAC de su ordenador o el módulo de módem para uso permanente, su lavavajillas Samsung no se conectará a Internet. Si esto ocurre, póngase en contacto con su proveedor de Internet.

• El cortafuegos de Internet puede interrumpir su conexión a Internet. Si esto ocurre, póngase en contacto con su proveedor de Internet.

• Si el fallo de Internet continúa después de la medición de su proveedor de Internet, póngase en contacto con un vendedor local o con un centro de servicios de Samsung.

• Para la instalación de enrutadores alámbricos e inalámbricos, consulte el manual de usuario del enrutador que utilice.

• El lavavajillas Samsung es compatible con los protocolos wi de 2,4 GHz.

• El lavavajillas Samsung es compatible con los protocolos IEEE802.11 b/g/n (2.4 GHz), Soft-AP. (Se recomienda IEEE802.11n)

• Un enrutador alámbrico/inalámbrico no aprobado puede no conectarse al lavavajillas Samsung.

• La aplicación SmartThings está disponible en dispositivos Android con SO 8.0 o posterior y en dispositivos iOS con iOS 13 o posterior. La aplicación está optimizada para los teléfonos Samsung (series Galaxy S y Note).

• Algunas funciones de la aplicación pueden funcionar de manera diferente en dispositivos de terceros.

• La aplicación está sujeta a cambios sin previo aviso para mejorar su rendimiento.

• Además, las futuras actualizaciones de la aplicación o de la función de la aplicación pueden detenerse por razones de uso y de seguridad, incluso si las actualizaciones son actualmente compatibles con su sistema operativo.

• Su dispositivo utiliza una frecuencia no armonizada y puede utilizarse en todos los países europeos. La WLAN puede funcionar en la UE sin restricciones en el interior, pero no puede funcionar en el exterior en Francia.

• Puede instalar fácilmente la aplicación SmartThings o usar el producto con su teléfono escaneando el código QR de la etiqueta adjunta. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 33 2023-03-09 4:15:05Español34 Instalación Instalación

• Por la presente, Samsung Electronics, declara que el aparato de tipo equipo de radio cumple con la Directiva 2014/53/EU. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección: Puede encontrar la Declaración de conformidad ocial en http://www. samsung.com, vaya a Support (Soporte) > Search Product Support (Buscar Soporte de productos) e introduzca el nombre del modelo.

• El consumo general de energía de reserva es de 2,0 W en el que todos los puertos de la red permanecen en condición «on» (encendido). - Datos determinados de acuerdo con la norma EN 50564 y el Reglamento (CE) Nº 1275/2008.

Rango de frecuencia Potencia del transmisor (máx.) 2412 MHz - 2472 MHz 20 dBm SmartThings Categoría Punto de comprobación Descripción Seguimiento Estado de lavado Puede comprobar el programa actual y sus opciones, y el tiempo de programa restante. Control inteligente Se muestra el estado del Control inteligente para el lavavajillas. Control de la energía Utilice esta opción para controlar el estado del consumo de energía. Control Iniciar/Pausar/Cancelar Seleccione un programa y las opciones necesarias, y luego seleccione Inicio/Pausa/Cancelar para iniciar una operación, detenerla temporalmente o cancelar la operación actual. Mis favoritos Añada programas y opciones de uso frecuente a Mis favoritos para su uso posterior. Inicio diferido Congure Inicio diferido para iniciar el programa a una hora programada (hasta 24 horas). Noticación Programa nalizado Le notica que el programa actual ha nalizado. Detergente Le notica si el lavavajillas se ha quedado sin sal o sin abrillantador. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 34 2023-03-09 4:15:05Español 35 Instalación Anuncio de código abierto El software incluido en este producto contiene software de código abierto. El siguiente URL http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 le proporciona información sobre licencias de código abierto relacionadas con este producto. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 35 2023-03-09 4:15:05Español36 Introducción Introducción Siga detalladamente estas instrucciones para asegurar una correcta instalación del lavavajillas y evitar accidentes durante el lavado. Vista general del lavavajillas

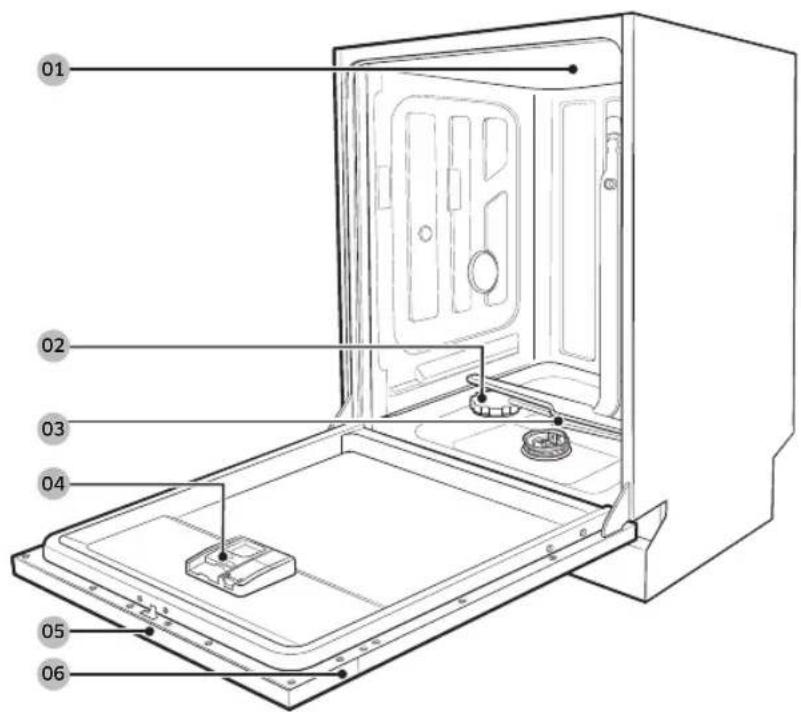

01 Boquilla superior 02 Depósito de la sal 03 Boquilla inferior 04 Dispensador 05 Panel de control 06 Puerta Bandeja superior Bandeja inferior Estante para cubiertos (solo modelos aplicables) Cesta para cubiertos (solo modelos aplicables) FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 36 2023-03-09 4:15:06Español 37 Introducción PRECAUCIÓN

• No lave utensilios cubiertos de ceniza, arena, cera, grasa lubricante o pintura. Son materiales que pueden dañar el lavavajillas. La ceniza no se disuelve y se distribuirá por el interior del lavavajillas.

• Elimine de los platos los restos de comida, como huesos, semillas de fruta, etc., y de otro tipo, como palillos, servilletas de papel, etc. Los restos pueden provocar ruidos, causar el mal funcionamiento del lavavajillas y dañar los platos y la máquina. Elementos no adecuados para el lavavajillas ADVERTENCIA Lave solo elementos como vasos, vajillas y cubiertos, declarados como aptos para lavavajillas por el fabricante. No lave utensilios de aluminio (por ejemplo, ltros de grasa). El lavavajillas puede dañar el aluminio o, en casos extremos, provocar graves reacciones químicas. No lave los siguientes elementos en el lavavajillas.

• Utensilios de cobre, latón, estaño, marl y aluminio o utensilios con adhesivos

• Plásticos que no resistan el calor

• Artesanías, antigüedades, jarrones valiosos y artículos de cristal decorativo

• Elementos de alfarería o de cerámica esmaltada

• Cubiertos y vajilla de madera o con partes de madera

• Objetos delicados de cristal o que contengan cristal al plomo. Tras lavados frecuentes la cristalería se puede volver opaca. NOTA Los utensilios de plata que entren en contacto con alimentos que contengan azufre se pueden decolorar. Entre los alimentos que contienen azufre se incluyen: yema de huevo, cebolla, mayonesa, mostaza, pescado, salmuera de pescado y marinadas. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 37 2023-03-09 4:15:06Español38 Introducción Introducción Uso básico de las bandejas Ajuste de la altura Puede ajustar la altura de la bandeja superior para dar cabida a platos de mayor tamaño en la bandeja inferior. Según la altura de la bandeja superior, en la bandeja inferior podrá colocar platos de hasta 30 cm de diámetro, y en la bandeja superior cabrán platos de hasta 18 cm (con bandeja para cubiertos) o 25 cm (sin bandeja para cubiertos) de diámetro. PRECAUCIÓN

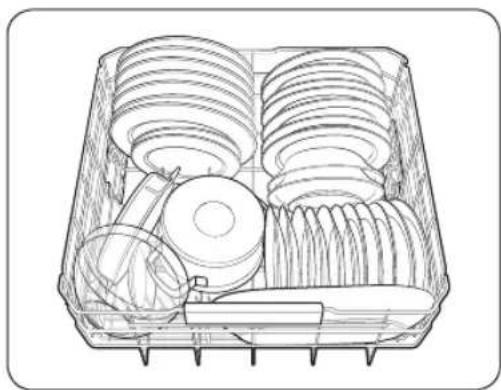

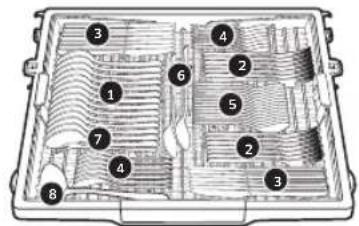

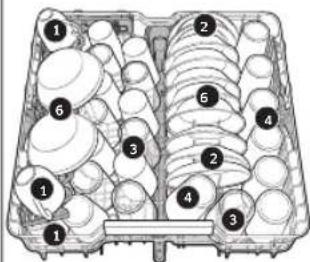

• Ajuste la altura de la bandeja superior antes de cargar la vajilla. Si ajusta la bandeja después de cargarla, puede estropearse la vajilla.

• Asegúrese de sostener las dos asas durante el ajuste, o de lo contrario la puerta del lavavajillas puede no cerrar correctamente.

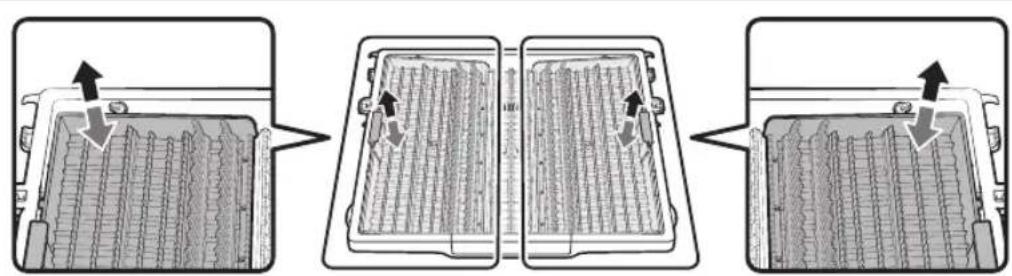

• Para subir la bandeja superior, empújela hacia arriba. El asa de ajuste se cierra y la bandeja superior se eleva.

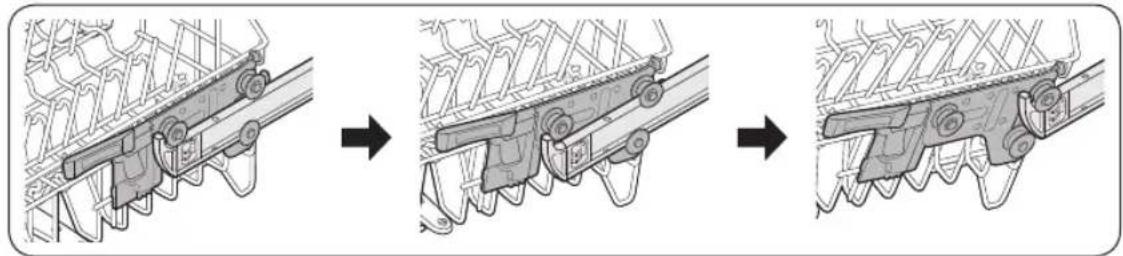

• Para bajar la bandeja superior, sujete las asas de ajuste situadas a la izquierda y a la derecha de la bandeja superior y empuje hacia abajo uniformemente. Retirar la bandeja superior PRECAUCIÓN

• No haga funcionar el lavavajillas sin la bandeja superior. De lo contrario, se generan ruidos y el lavavajillas no funciona correctamente.

• Dado que la bandeja superior puede extraerse, insértela cuidadosamente para asegurar el correcto funcionamiento del lavavajillas. Tire de la bandeja superior hacia el frente hasta que se extienda por completo y luego extráigala levantándola ligeramente. Consulte las siguientes guras. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 38 2023-03-09 4:15:07Español 39 Introducción Carga de la vajilla Bandeja inferior Es aconsejable colocar en la bandeja inferior los recipientes grandes que son más difíciles de limpiar (como cacerolas, sartenes, tapaderas, fuentes y cuencos de servir). Es preferible colocar las fuentes y las tapaderas a los lados de las bandejas para evitar que bloqueen la rotación de la boquilla superior. Las ollas, fuentes, etc. se deben colocar siempre boca abajo. Las ollas hondas se deben colocar inclinadas para permitir que salga el agua. La bandeja inferior cuenta con dientes plegables para cargar fácilmente ollas y sartenes grandes. Modelos DW60B*8*****/DW60B*75**** Modelos DW60B*73**** NOTA Recipientes grandes, cubiertos de servir, ensaladeras y cuchillos grandes se deben colocar en las bandejas de manera que no impidan la rotación de las boquillas. Uso de los dientes plegables Para colocar mejor las ollas y cazuelas, los dientes se pueden abatir como se muestra en la gura. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 39 2023-03-09 4:15:10Español40 Introducción Introducción Bandeja superior La bandeja superior se ha diseñado para la vajilla más delicada, como vasos, tazas y platitos, así como bandejas y cuencos pequeños (si no están demasiado sucias). Disponga la vajilla y los utensilios de cocina de manera que no se muevan por el efecto de los chorros de agua. Coloque siempre los vasos, tazas y cuencos boca abajo. Modelos DW60B*8*****/DW60B*75**** Modelos DW60B*73**** Dientes guía Puede cargar los platos en el estante central de varias maneras cambiando los dientes guía. Si el botón de guía se mueve a la derecha, puede cargar vasos de vino estándar. Si el botón de guía está en el medio, puede cargar copas de vino o de coñac más cortas. Si el botón de guía está a la izquierda, puede cargar tazones y platos. Bandeja superior FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 40 2023-03-09 4:15:13Español 41 Introducción Bandeja para cubiertos (modelos DW60B*8*****/DW60B*75****) Esta bandeja es adecuada para cubiertos de mesa y de cocina o de servir. Utilice la bandeja para cubiertos para organizar la cubertería. NOTA Puede retirar la bandeja para cubiertos si necesita disponer de más espacio en la bandeja superior para utensilios más voluminosos. Estante de la bandeja para cubiertos (solo para DW60B*89**** / DW60B*85****) Puede mover fácilmente el estante para cubiertos en la bandeja para cubiertos. Los estantes se pueden mover hacia arriba y hacia abajo. Bandeja para cubiertos Utilice el soporte para cristalería El soporte para cristalería es especialmente adecuado para las copas. Coloque las copas en los ganchos del soporte. Pliegue el soporte para cristalería cuando no lo utilice. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 41 2023-03-09 4:15:16Español42 Introducción Introducción Compartimiento para el detergente Ponga el detergente recomendado según el programa seleccionado para asegurar el mejor rendimiento. ADVERTENCIA

• No introduzca detergente para lavavajillas en la boca. Evite inhalar las emanaciones del detergente. Los detergentes para lavavajillas contienen productos químicos irritantes y cáusticos que pueden causar problemas respiratorios. Si ha ingerido detergente o inhalado emanaciones, solicite atención médica inmediatamente.

• Mantenga el detergente para lavavajillas fuera del alcance de los niños. PRECAUCIÓN Utilice solo detergentes para lavavajillas. Otros tipos de detergente producen demasiada espuma, lo que puede reducir el rendimiento del lavavajillas o causar un mal funcionamiento. Llenado de detergente

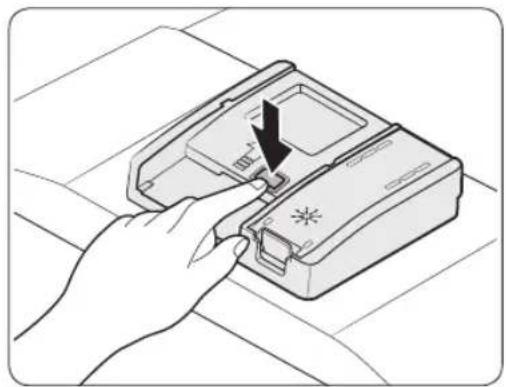

1. Abra la tapa del dispensador de detergente

presionando el pestillo del dispensador de detergente. NOTA La tapa permanece abierta al nalizar un programa.

2. Añada la cantidad de detergente recomendada

al compartimento para el detergente del lavado principal.. NOTA No hay ningún botón independiente que sea especíco para el uso de detergentes en formato pastilla. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 42 2023-03-09 4:15:17Español 43 Introducción

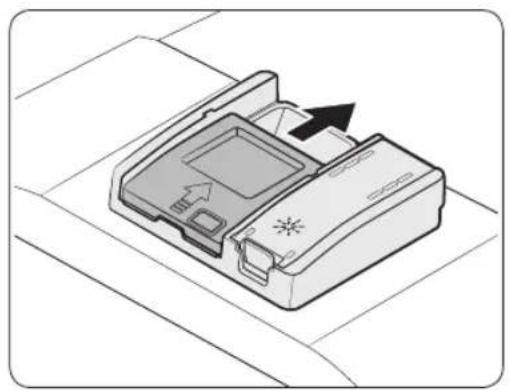

3. Cierre la tapa deslizándola hacia arriba.

4. Si los recipientes están muy sucios, vierta una

pequeña cantidad de detergente en la puerta para obtener mejores resultados de lavado. NOTA El detergente adicional se activará durante el proceso de prelavado. La tapa se abre automáticamente para dispensar el detergente durante el lavado. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 43 2023-03-09 4:15:17Español44 Introducción Introducción Compartimiento del abrillantador El abrillantador mejora el rendimiento del secado del lavavajillas. Cuando se encienda el indicador de reposición de abrillantador en el panel de control, reponga el abrillantador. Utilice únicamente abrillantador líquido. El abrillantador en polvo obstruirá la apertura del compartimento y hará que el lavavajillas no funcione correctamente. PRECAUCIÓN

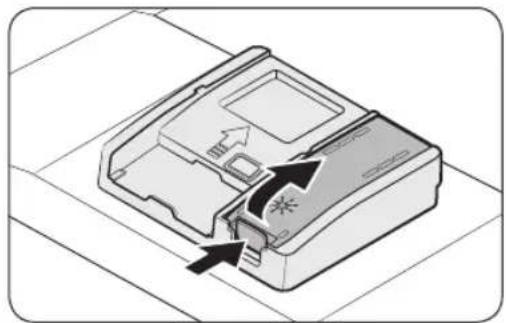

• No vierta ningún tipo de detergente en el compartimento del abrillantador.

• No llene demasiado el compartimento. Una cantidad excesiva de abrillantador puede rebosar durante un programa. Llenado del abrillantador

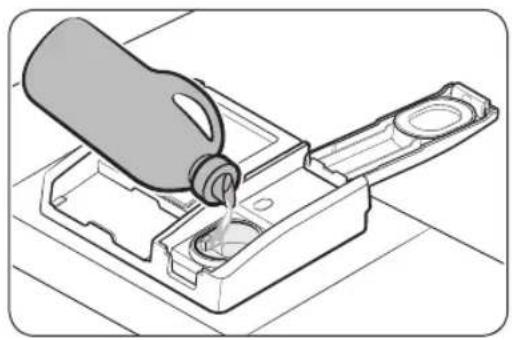

2. Llene el compartimento con abrillantador.

PRECAUCIÓN No sobrepase el indicador de nivel lleno. El exceso de abrillantador podría rebosar durante el programa de lavado.

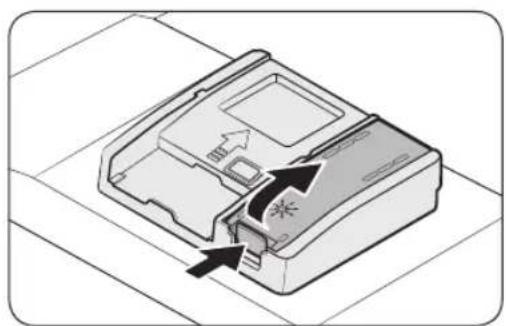

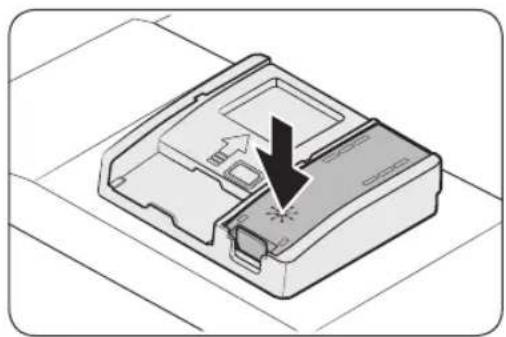

3. Cierre la tapa del compartimento del

abrillantador. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 44 2023-03-09 4:15:17Español 45 Introducción Depósito de la sal PRECAUCIÓN

• Utilice solo sal destinada a uso en lavavajillas. No utilice ningún otro tipo de sal ni disolvente. Podría dañar el depósito de la sal y el sistema de descalcicación del agua.

• Para evitar la corrosión debido a una excesiva cantidad de sal o al agua salobre, rellene siempre el compartimento para la sal antes de que dé comienzo el programa de lavado. Llenado del depósito de la sal

2. Gire la tapa en el sentido contrario a las

agujas del reloj para abrirla. NOTA Al abrir la tapa del detergente, puede agotarse el agua limpia almacenada durante un minuto. Añada sal para evitar que el agua se ltre.

3. Llene el depósito de la sal con agua (solo

cuando se utilice el lavavajillas por primera vez).

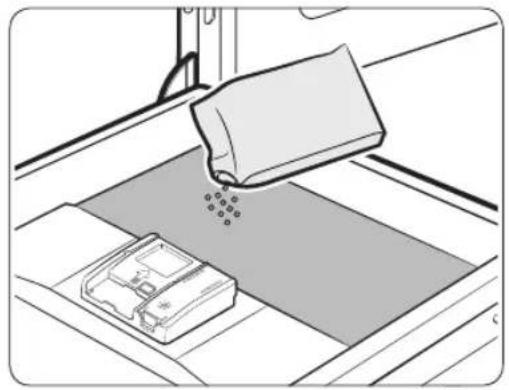

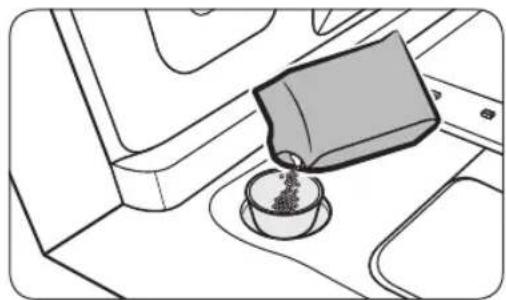

4. Añada la sal para lavavajillas.

• La capacidad máxima es de aproximadamente 1 kg. No sobrepase esta capacidad.

• Exceder la capacidad puede afectar al rendimiento del lavavajillas.

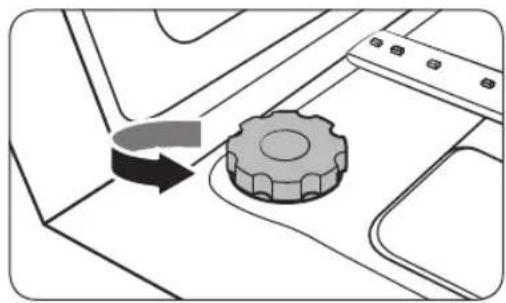

5. Gire la tapa en el sentido de las agujas del

reloj para cerrarla. NOTA

• Para limpiar el exceso de sal o el agua salada del lavavajillas, ejecute el programa Exprés.

• Según el tamaño de los granos, la sal puede tardar un poco en disolverse y, mientras tanto, el indicador ( ) seguirá encendido. Indicador de sal El indicador ( ) se enciende cuando no hay suciente sal para los siguientes programas. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 45 2023-03-09 4:15:17Español46 Introducción Introducción Ajustes Puede cambiar los ajustes según sus preferencias. Para cambiar los ajustes, pulse el botón Opción . A continuación, puede desplazarse por los submenús a medida que se muestran mediante los botones Izquierda/derecha. Inicio diferido 1h-24h Dosis por aclarado Apagado – Extra alto Dureza del agua Nivel 0 - Nivel 5 Mis ciclos Secado de liberación automática Encendido/Apagado Bloqueo para niños Encendido/Apagado Patrón de IA Encendido/Apagado Sonido Encendido/Apagado Idioma

Encendido/Apagado Restablecimiento a la conguración de fábrica Inicio diferido

• Busque la opción Inicio diferido con los botones Izquierda/derecha y selecciónela con el botón INICIO.

• Pulse los botones Izquierda/derecha para cambiar la hora en incrementos de 1 hora.

• Pulse INICIO y cierre la puerta. Dosis por aclarado

• Busque la opción Dosis por aclarado.

• Seleccione una Dosis por aclarado de Extra bajo a Extra alto (valor predeterminado: Medio) Patrón de IA Utilice cómodamente los ciclos que utiliza con frecuencia. Puede congurar el lavavajillas para que recuerde los ciclos y ajustes utilizados con frecuencia, y para que los muestre en el orden en que se utilizan con frecuencia.

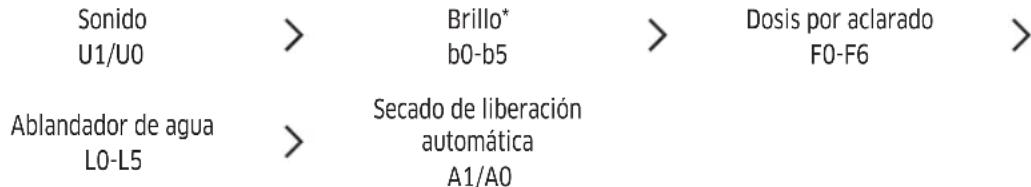

• En el modo de Ajustes, pulse los botones Izquierda/derecha para seleccionar la opción Patrón de IA.

• Seleccione Encendido o Apagado, y luego pulse el botón INICIO para nalizar la conguración. - El ajuste predeterminado es Encendido. - Ajuste esta función en Apagado si no desea utilizarla.

• Cuando la función se desactiva, se restablecen todos los datos guardados. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 46 2023-03-09 4:15:18Español 47 Introducción Dureza del agua

• Busque la opción Dureza del agua.

• Seleccione un nivel de dureza del agua del nivel 0 al nivel 5 (predeterminado: nivel 4) NOTA Si el nivel de dureza del agua de su zona es 0, no es necesario que use sal especíca para lavavajillas. Sin embargo, debe congurar el ajuste de dureza del agua para el lavavajillas a 0. Nivel de dureza del agua Nivel Dureza del agua Programa de regeneración de ablandadores/lavado (programa ECO) Inyección de sal °dH °TH mmol/L Rango 0 <6 <10 <1,0 Sin reciclaje No No 1 6-14 10-25 1-2,5 1/8 Sí Sí 2 14-23 25-40 2,5-4,0 1/5 Sí Sí 3 23-31 40-55 4,0-5,5 1/3 Sí Sí 4 31-40 55-70 5,5-7,0 1/2 Sí Sí 5 >40 >70 >7,0 1/1 Sí Sí Recomendamos usar agua blanda para obtener mejores resultados. El agua dura contiene impurezas que pueden reducir el rendimiento del lavado. Necesitará ablandar el agua si el agua suministrada tiene una dureza superior a 1,0 mmol/L (6 °d en grados alemanes).

• Para ablandar el agua, necesita sal especíca para el lavavajillas y congurar el nivel de dureza del agua según su zona. Para obtener más información sobre el nivel de dureza del agua en su zona, póngase en contacto con el departamento de aguas local.

• Si el nivel de dureza del agua suministrada no es estable, ponga el lavavajillas en la medida más alta. Por ejemplo, si la lectura de la dureza del agua oscila entre 6,7 mmol/L y 9,0 mmol/L, ajuste el lavavajillas a 9,0 mmol/L.

• El nivel de dureza del agua por defecto del lavavajillas es 4 (5,5-7,0 mmol/L). Si este ajuste coincide con el nivel de dureza del agua en su zona, no es necesario que lo cambie.

• La regeneración funcionará en fase seca con 2,3-2,7 l más de agua y 22-27 minutos para el programa. Se puede emplear la energía empleada, pero en una cantidad insignicante. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 47 2023-03-09 4:15:18Español48 Introducción Introducción Secado de liberación automática Para mejorar el rendimiento del secado, la puerta se abre automáticamente en el proceso de secado. Cuando el programa actual nalice, se mostrará «0». Busque la opción Secado de liberación automática. A continuación, puede seleccionar Encendido o Apagado la función Secado de liberación automática. NOTA

• Una vez que la puerta se abre en el modo Secado de liberación automática, la puerta no se puede cerrar manualmente en los próximos 2 minutos.

• Desactivar el modo Secado de liberación automática puede afectar los resultados de secado. Active Secado de liberación automática para obtener mejores resultados. Bloqueo para niños Para impedir que los niños jueguen con el lavavajillas, Bloqueo para niños bloquea todos los botones excepto el de Alimentación.

• Función de búsqueda Bloqueo para niños.

• Puede seleccionar Encendido o Apagado la función Bloqueo para niños.

• Bloqueo para niños se mantiene activo aun después de reiniciar el lavavajillas. Para cancelar Bloqueo para niños, primero debe apagarlo. Sonido Función de búsqueda Sonido. A continuación, puede Encendido o Apagado la función Sonido.

Función de búsqueda wi. A continuación, puede Encendido o Apagado la función wi. Restablecimiento a la conguración de fábrica Todas las opciones modicadas se pueden inicializar mediante la opción Restablecimiento a la conguración de fábrica.

• Función de búsqueda Restablecimiento a la conguración de fábrica. A continuación, puede escoger si desea restablecer todas las opciones. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 48 2023-03-09 4:15:18Español 49 Introducción Ajustes (excepto modelos DW60BB89*) Puede cambiar los ajustes de Sonido, Brillo, Dosis por aclarado, Ablandador de agua y Puerta automática según sus preferencias. Para cambiar los ajustes, pulse los botones Más higiene y Inicio diferido a la vez durante 3 segundos. Pulse Más higiene para navegar por los submenús y pulse Inicio diferido para conrmar sus cambios. Sonido U1/U0 Brillo* b0-b5 Dosis por aclarado F0-F6 Ablandador de agua L0-L5 Secado de liberación automática A1/A0

• solo para los modelos aplicables Cuando nalice un ajuste, pulse el botón Alimentación o Más higiene y el botón Inicio diferido. Sonido Pulse Más higiene hasta que se muestre «U1» o «U0». Para silenciar el lavavajillas, seleccione «U0» y luego pulse Inicio diferido. Para volver activar el sonido, seleccione «U1» y luego pulse Inicio diferido. Brillo (Solo para los modelos aplicables) Pulse Más higiene hasta que se muestre «b0 - b5». Cuanto más elevado sea el número, más brillo tendrá la pantalla. Seleccione un número y luego pulse Inicio diferido. Dosis por aclarado Pulse Más higiene hasta que se muestre «F0 - F6». Seleccione un nivel de abrillantador del Nivel 0 al Nivel 6 (predeterminado: F4) y luego pulse Inicio diferido. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 49 2023-03-09 4:15:18Español50 Introducción Introducción Ablandador de agua (Solo para los modelos aplicables) Pulse Más higiene hasta que se muestre «L0 - L5». Seleccione un nivel de dureza del agua del Nivel 0 al Nivel 5 (predeterminado: L4) y luego pulse Inicio diferido. NOTA Si el nivel de dureza del agua de su zona es 0, no es necesario que use sal especíca para lavavajillas. Sin embargo, debe congurar el ajuste de dureza del agua para el lavavajillas a 0. Nivel de dureza del agua Nivel Dureza del agua Programa de regeneración de ablandadores/lavado (programa ECO) Inyección de sal °dH °TH mmol/L Rango 0 <6 <10 <1,0 Sin reciclaje No No 1 6-14 10-25 1-2,5 1/8 Sí Sí 2 14-23 25-40 2,5-4,0 1/5 Sí Sí 3 23-31 40-55 4,0-5,5 1/3 Sí Sí 4 31-40 55-70 5,5-7,0 1/2 Sí Sí 5 >40 >70 >7,0 1/1 Sí Sí Recomendamos usar agua blanda para obtener mejores resultados. El agua dura contiene impurezas que pueden reducir el rendimiento del lavado. Necesitará ablandar el agua si el agua suministrada tiene una dureza superior a 1,0 mmol/L (6 °d en grados alemanes).

• Para ablandar el agua, necesita sal especíca para el lavavajillas y congurar el nivel de dureza del agua según su zona. Para obtener más información sobre el nivel de dureza del agua en su zona, póngase en contacto con el departamento de aguas local.

• Si el nivel de dureza del agua suministrada no es estable, ponga el lavavajillas en la medida más alta. Por ejemplo, si la lectura de la dureza del agua oscila entre 6,7 mmol/L y 9,0 mmol/L, ajuste el lavavajillas a 9,0 mmol/L.

• El nivel de dureza del agua por defecto del lavavajillas es 4 (5,5-7,0 mmol/L). Si este ajuste coincide con el nivel de dureza del agua en su zona, no es necesario que lo cambie.

• La regeneración funcionará en fase seca con 2,3-2,7 l más de agua y 22-27 minutos para el programa. Se puede emplear la energía empleada, pero en una cantidad insignicante. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 50 2023-03-09 4:15:18Español 51 Introducción Secado de liberación automática Para mejorar el rendimiento del secado, la puerta se abre automáticamente en el proceso de secado. Cuando el programa actual nalice, se mostrará «0». Pulse Más higiene hasta que se muestre «A1» o «A0» para entrar en el modo de Secado de liberación automática. Luego pulse Inicio diferido para activar (A1) o desactivar (A0) la función de Secado de liberación automática. NOTA

• Una vez que la puerta se abre en el modo Secado de liberación automática, la puerta no se puede cerrar manualmente en los próximos 2 minutos.

• Desactivar el modo Secado de liberación automática puede afectar los resultados de secado. Active Secado de liberación automática para obtener mejores resultados. Para cancelar sus cambios Para cancelar los ajustes durante el proceso, pulse Alimentación para apagar el lavavajillas. A continuación, inténtelo de nuevo. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 51 2023-03-09 4:15:18Español52 Operaciones Operaciones Panel de control (para los modelos DW60BB89*)

01 Alimentación Pulse para encender o apagar el lavavajillas. 02 Izquierda/derecha Puede buscar programas u opciones con este botón. 03 Pantalla Puede comprobar la información.

• Tiempo restante, Inicio diferido, Comprobar mensaje 04 INICIO Pulse INICIO para iniciar el funcionamiento. Asegúrese de que la puerta está cerrada. Cancel & Drain (Cancelar y drenar): Para cancelar el programa actual y desaguar el lavavajillas, mantenga pulsado el botón INICIO durante 3 segundos. 05 Media carga Pulse para lavar los recipientes usando solo la bandeja inferior. No está disponible con los ciclos Cuidado de la máquina, Cuidado del bebé y Prelavado. 06 Aumentar velocidad Seleccione esta opción para reducir la duración del programa. Solo está disponible con los programas Automático, ECO, Intensivo, Silencio extra, Ollas y sartenes y Delicado. 07 Más higiene Pulse para aumentar la temperatura del agua hasta 75 °C en el proceso de aclarado nal para una higienización a alta temperatura. Esta opción no está disponible con Delicado, Exprés, Cuidado de la máquina, Plástico, Cuidado del bebé y Prelavado. 08 Opción Puede congurar opciones con este botón.

• Inicio diferido, Dosis por aclarado, Dureza del agua, Mis ciclos, Secado de liberación automática, Bloqueo para niños, Patrón de IA, Sonido, Idioma, wi y Restablecimiento a la conguración de fábrica. 09 Control inteligente Puede comprobar el funcionamiento del producto a distancia mediante el uso de Control inteligente. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 52 2023-03-09 4:15:18Español 53 Operaciones Panel de control (excepto modelos DW60BB89*)

01 Alimentación Pulse para encender o apagar el lavavajillas. 02 Programa Pulse para seleccionar el programa de lavado deseado. Para obtener más información, consulte la sección «Descripción de los programas» en la página 54. 03 Media carga Pulse para lavar los recipientes usando solo la bandeja inferior. No está disponible con los ciclos Cuidado de la máquina, Cuidado del bebé y Prelavado. 04 Aumentar velocidad Seleccione esta opción para reducir la duración del programa. Solo está disponible con los programas Automático, ECO, Intensivo, Extra silencioso, Ollas y sartenes y Delicado. 05 Más higiene Pulse para aumentar la temperatura del agua hasta 75 °C en el proceso de aclarado nal para una higienización a alta temperatura. Esta opción no está disponible con Delicado, Exprés, Cuidado de la máquina, Plástico, Cuidado del bebé y Prelavado. 06 Control inteligente Puede comprobar el funcionamiento del producto a distancia mediante el uso de Control inteligente. 07 Inicio diferido Puede retardar la hora de inicio del programa hasta 24 horas. Para obtener más información, consulte la sección «Inicio diferido» en la página 46. 08 INICIO (Cancel & Drain (Cancelar y drenar)) Pulse INICIO para iniciar el funcionamiento. Asegúrese de que la puerta está cerrada. Cancel & Drain (Cancelar y drenar): Para cancelar el programa actual y desaguar el lavavajillas, mantenga pulsado el botón INICIO durante 3 segundos. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 53 2023-03-09 4:15:18Español54 Operaciones Operaciones Indicadores Indicador de Reponer abrillantador Se enciende cuando el lavavajillas se queda sin abrillantador. Indicador de Reponer sal Se enciende si Reponer sal está activado. Indicador de Modo de energía IA

• Modo de energía IA se activa cuando la aplicación SmartThings permite que se active.

• Con el Modo de energía IA activado, el indicador se enciende si se selecciona un ciclo compatible con el Modo de energía IA.

• No todos los ciclos están disponibles con este modo. El indicador se apaga si se selecciona un ciclo incompatible del Modo de energía IA.

• El Modo de energía IA ayuda a reducir el consumo de energía. Sin embargo, toma un tiempo de ciclo más largo.

• El Modo de energía IA será compatible con diferentes programaciones para cada país a partir de enero de 2023. Indicador de wi Se enciende si wi está activado. Descripción de los programas

• La temperatura bajo los botones indica la temperatura del agua más alta durante el programa. La temperatura del agua más alta durante el programa puede variar en función del modelo. 01 Automático Este programa detecta el nivel de suciedad y automáticamente inicia el programa óptimo, que es apropiado para todos los niveles de suciedad. 02 ECO* Este programa reduce el consumo de electricidad y agua, y es apropiado para elementos con un nivel normal de suciedad. 03 Intensivo Seleccione este programa para elementos muy sucios. 04 Delicado Seleccione este programa para elementos poco sucios y frágiles, como vasos. La opción Más higiene no está disponible en este programa. 05 Exprés Elementos de uso diario, suciedad normal, con un tiempo de programa corto. 06 Prelavado Aclarado con agua fría para eliminar la suciedad antes de ejecutar otro programa. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 54 2023-03-09 4:15:19Español 55 Operaciones 07 Extra silencioso Seleccione este programa para un lavado más suave y silencioso. Este programa lava un poco más despacio, pero crea 2 decibelios menos de ruido que el programa ECO. 08 Cuidado de la máquina Seleccione este programa para limpiar el interior del lavavajillas. Asegúrese de que el lavavajillas está vacío. 09 Descargar curso (Solo para los modelos aplicables) Según el curso Plástico, puede descargar los siguientes cursos adicionales:

• Cursos Plástico, Cuidado del bebé y Ollas y sartenes

• Los valores para el programa ECO se han obtenido siguiendo la prueba estándar EN 60436:2020. Los valores proporcionados para los otros programas son solamente indicativos. Descargar curso (Solo para los modelos aplicables) Puede descargar y utilizar cursos distintos a los que se ofrecen de forma predeterminada a través de su teléfono. Algunos modelos ya tienen cursos integrados de forma predeterminada. No tendrá que descargarsen nada más.

1. Pulse el botón Alimentación.

2. Seleccione Descargar curso.

3. Seleccione el curso descargable que quiere usar en la aplicación de su teléfono.

Están disponibles los cursos Ollas y sartenes, Plástico y Cuidado del bebé. - Al descargar a través de la aplicación para teléfonos, puede seguir usando sus cursos guardados.

4. Pulse el botón INICIO y cierre la puerta del lavavajillas.

Ollas y sartenes Elija lavar ollas y sartenes. Este programa utiliza agua más caliente y una presión más alta que un curso estándar para una limpieza centrada en ollas y sartenes. Plástico Este programa se usa cuando se lavan platos de plástico. Lava el plástico a una temperatura más segura (60 °C) y lo seca mejor. Cuidado del bebé Adecuado para aclarar/secar platos a una alta temperatura de 75 °C. Este ciclo no está diseñado para detergente ni aclarado. No use ninguno de ellos. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 55 2023-03-09 4:15:19Español56 Operaciones Operaciones Primeros pasos

1. Abra la puerta y cargue el lavavajillas. Asegúrese de eliminar los restos de comida y los residuos de

2. Ponga detergente en el dispensador correspondiente. Para obtener mejores resultados, añada

3. Pulse Alimentación y seleccione un programa con las opciones necesarias (Media carga,

Aumentar velocidad, Más higiene y Inicio diferido). Algunas opciones pueden no estar disponibles dependiendo del programa.

4. Pulse INICIO y cierre la puerta. El lavavajillas inicia el programa después de desaguar durante unos

• Para cambiar el programa una vez iniciado, mantenga pulsado INICIO durante 3 segundos para cancelar el programa. A continuación, seleccione otro programa.

• El programa predeterminado es ECO.

• Para reanudar la operación después de abrir la puerta para detener el lavavajillas cuando estaba funcionando, simplemente cierre la puerta. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 56 2023-03-09 4:15:19Español 57 Mantenimiento Mantenimiento Limpieza Mantenga limpio el lavavajillas para mejorar su rendimiento, reducir las reparaciones innecesarias y prolongar su vida útil. Exterior Limpie los derrames de la supercie del lavavajillas inmediatamente. Utilice un paño suave y húmedo para limpiar suavemente los derrames y el polvo del panel de control. PRECAUCIÓN

• No utilice benceno, cera, disolventes, lejía que contenga cloro, alcohol ni otras sustancias químicas. Estos productos pueden decolorar la supercie del lavavajillas y originar manchas.

• El lavavajillas tiene componentes eléctricos en su interior. No rocíe agua directamente sobre el lavavajillas. Proteja los componentes eléctricos del agua.

• Para un panel de puerta de acero inoxidable, utilice un limpiador para acero inoxidable de electrodomésticos y un paño limpio suave. Interior Limpie el interior del lavavajillas con regularidad para eliminar la suciedad y los restos de comida. Limpie el interior del lavavajillas y de la puerta con un paño húmedo. PRECAUCIÓN

• No quite la junta frontal (el sello largo de goma que cubre la abertura del lavavajillas). La junta mantiene sellado el interior del lavavajillas.

• Utilice un trapo húmedo para eliminar los depósitos de cal o grasa del interior del lavavajillas. Como alternativa, ponga un poco de detergente y luego ejecute un programa vacío a la temperatura de enjuague más elevada. Boquillas Quite y limpie cada una de las boquillas para evitar que se obstruyan o si ya están obstruidas. Tenga cuidado cuando retire las boquillas, ya que pueden romperse. Boquilla superior

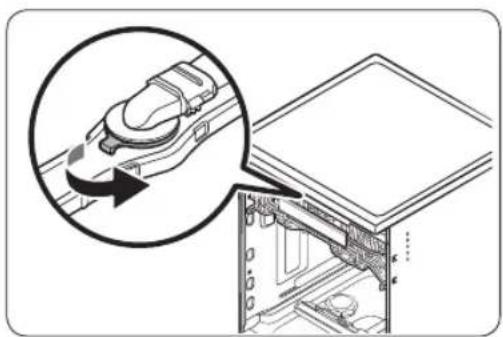

1. Abra la puerta y retire la bandeja superior. La

boquilla superior queda a la vista en la parte superior del lavavajillas.

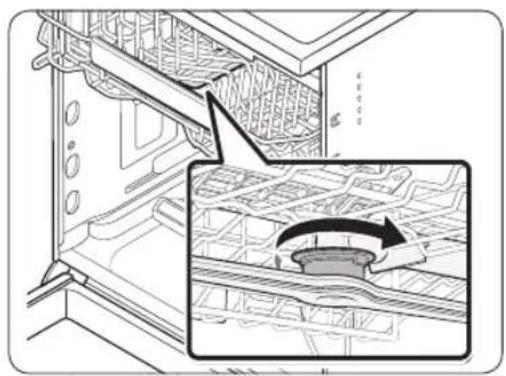

2. Gire en sentido contrario a las agujas del reloj

y retire la tapa de la boquilla y luego retire la boquilla.

3. Desobstruya y limpie la boquilla.

4. Vuelva a colocar la boquilla y apriete la tapa

en el sentido de las agujas del reloj.

5. Gire la boquilla con la mano para asegurarse

de que está insertada correctamente. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 57 2023-03-09 4:15:19Español58 Mantenimiento Mantenimiento Boquilla de la bandeja superior

1. Abra la puerta y quite la bandeja superior

para dejar al descubierto la boquilla.

2. Aoje y retire la tuerca y luego separe la

3. Desobstruya y limpie la boquilla.

5. Gire la boquilla con la mano para asegurarse

de que está insertada correctamente. Boquilla inferior

1. Abra la puerta y retire la bandeja inferior. La

boquilla inferior queda a la vista en la parte inferior del lavavajillas.

2. Desobstruya y limpie la boquilla.

3. Vuelva a insertar la boquilla.

4. Gire la boquilla con la mano para asegurarse

de que está insertada correctamente. Limpieza interior Se recomienda una limpieza interior cada mes. Puede usar el programa Cuidado de la máquina o el programa Intensivo sin poner platos. Si el agua corriente es dura, puede evitar la formación de cal en el interior del lavavajillas si añade ácido cítrico al detergente cuando utilice el lavavajillas. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 58 2023-03-09 4:15:20Español 59 Mantenimiento Filtro Se recomienda limpiar el ltro una vez al mes.

1. Abra la puerta y quite la bandeja inferior.

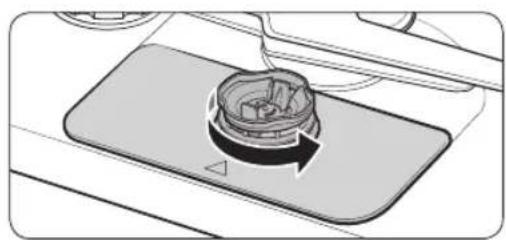

2. Gire el asa del ltro en el sentido contrario

al de las agujas del reloj para desbloquear el Filtro grueso.

3. Retire el Filtro grueso y después el microltro

cilíndrico que se encuentra debajo. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 59 2023-03-09 4:15:20Español60 Mantenimiento Mantenimiento

4. Elimine la suciedad y las impurezas del

microltro y del Filtro grueso.

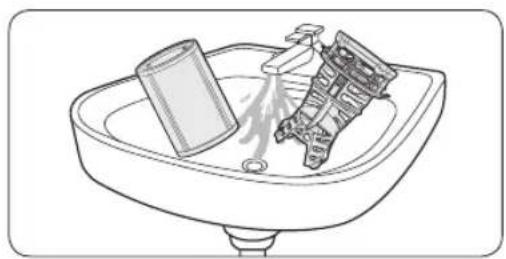

5. Enjuague ambos ltros con agua corriente y

6. Vuelva a colocar el ltro y el Filtro grueso.

7. Gire el asa del ltro en el sentido de las

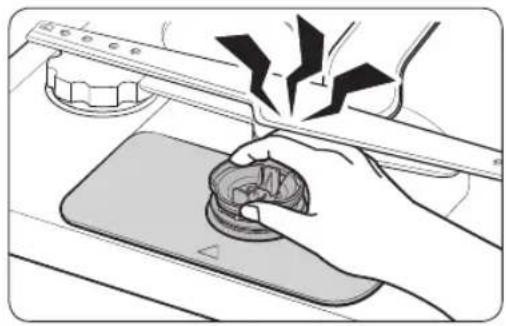

agujas del reloj. PRECAUCIÓN Asegúrese de que el Filtro grueso está bien cerrado. Si está oja, puede reducirse la ecacia de la ltración. PRECAUCIÓN Al retirar el ltro, la mano puede quedar atrapada entre el rotor y el ltro. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 60 2023-03-09 4:15:21Español 61 Mantenimiento Limpieza de la bomba de vaciado Si el lavavajillas no drena (se muestra 5C) porque la bomba de vaciado está obstruida con materia extraña o se escucha un sonido anormal procedente de la bomba de vaciado, debe desobstruir y limpiar la bomba de vaciado según se indica a continuación.

2. Consulte la sección «Filtro» para retirar el

microltro cilíndrico.

3. Retire la humedad del ltro con una esponja.

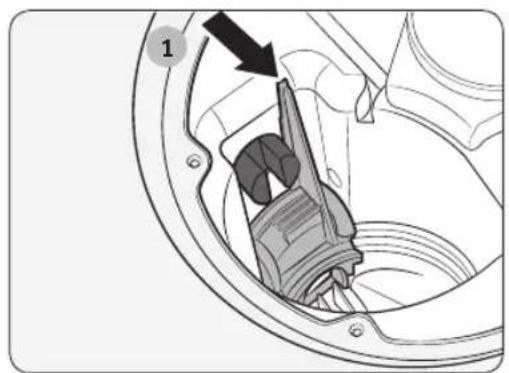

4. Retire la tapa de la bomba de vaciado

presionando el asa en la dirección de la echa (1) y luego tirando (2).

5. Compruebe el propulsor para ver si se

encuentra en buen estado. Luego retire la materia extraña de la bomba.

6. Vuelva a insertar la tapa de la bomba de

vaciado y luego empuje hacia abajo hasta que oiga un clic. Cuidados a largo plazo Si no va a utilizar el lavavajillas durante un tiempo prolongado, vacíe completamente el agua y desconecte la manguera de agua. Cierre la válvula de suministro de agua y el disyuntor. Si queda agua en las mangueras o en los componentes internos se puede dañar el lavavajillas. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 61 2023-03-09 4:15:21Español62 Solución de problemas Solución de problemas Puntos de comprobación Si tiene algún problema en el lavavajillas, consulte antes la siguiente tabla e intente realizar las acciones sugeridas. En caso de reparación del producto por parte de un servicio técnico no autorizado, reparación por cuenta propia o no profesional del producto, Samsung no es responsable de ningún daño al producto, ninguna lesión o cualquier otro problema relativo a la seguridad del producto causado por cualquier intento de reparar el producto, si no sigue cuidadosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certicado de Samsung no estará cubierto por la garantía. Síntoma Posible causa Actuación El lavavajillas no se pone en marcha. La puerta no está bien cerrada.

• Asegúrese de que la puerta está asegurada y completamente cerrada.

• Asegúrese de que la bandeja superior está bien unida con la boquilla.

• Asegúrese de que la bandeja superior está bien montada. El cable de alimentación no está enchufado.

• Conecte el cable de alimentación. No se suministra agua.

• Asegúrese de que la válvula de suministro de agua está abierta. El panel de control está bloqueado. • Desactivar el Bloqueo para niños. El lavavajillas despide mal olor. Queda agua del programa anterior.

• Con el lavavajillas vacío, añada detergente y luego ejecute el programa Exprés. Solo está disponible en los modelos aplicables. Queda agua en el lavavajillas después de terminar un programa. La manguera de desagüe está doblada u obstruida.

• Enderece la manguera o desobstrúyala. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 62 2023-03-09 4:15:21Español 63 Solución de problemas Síntoma Posible causa Actuación Queda comida en los platos. Se ha seleccionado un programa incorrecto.

• Seleccione un programa adecuado para el nivel de suciedad de la vajilla, según se indica en este manual. Los ltros están obstruidos o no están correctamente montados.

• Asegúrese de montar los ltros correctamente. Se ha utilizado una cantidad insuciente de detergente.

• Utilice una cantidad suciente de detergente parra cada carga. La presión del agua es baja.

• Asegúrese de que la presión se encuentra entre 0,05 - 0,8 MPa. Las boquillas están obstruidas. • Limpie y desobstruya las boquillas. Los platos no están bien cargados o se ha sobrecargado el lavavajillas.

• Disponga los platos de forma que no intereran con las boquillas ni con el dispensador de detergente. El agua es demasiado dura.

• Compruebe el indicador de reposición de la sal y repóngala si es necesario. Los platos no se secan bien. No hay abrillantador en el dispensador o no se ha utilizado en cantidad suciente.

• Añada abrillantador.

• Compruebe los ajustes de Dosis por aclarado. Se han cargado demasiados platos.

• La sobrecarga puede reducir la ecacia del lavado. Cargue la vajilla según lo recomendado. Los vasos y copas derraman agua sobre los otros platos al sacarlos.

• Vacíe en primer lugar la bandeja inferior y después la bandeja superior. Así evitará que el agua de la bandeja superior gotee sobre los platos de la bandeja inferior. Se han utilizado pastillas multidetergente sin seleccionar la opción Más higiene.

• Seleccione la opción Más higiene o utilice abrillantador. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 63 2023-03-09 4:15:21Español64 Solución de problemas Solución de problemas Síntoma Posible causa Actuación El lavavajillas hace demasiado ruido. El lavavajillas hace ruido cuando la tapa del dispensador está abierta y la bomba de vaciado está funcionando.

• Esto es normal. El lavavajillas no está nivelado. • Asegúrese de nivelar el lavavajillas. La boquilla choca contra los platos y produce un ruido de golpeteo.

• Vuelva a colocar los platos. Queda una película amarilla o marrón sobre los platos. Hay manchas de café o té.

• Use un programa con una temperatura más alta. Los indicadores no se encienden. El cable de alimentación no está enchufado.

• Compruebe que la fuente de alimentación está presente. Las boquillas no giran con suavidad. Las boquillas están obstruidas con restos de alimentos.

• Limpie las boquillas. Queda una capa blanca sobre los platos. El agua es demasiado dura.

• Asegúrese de que el indicador de llenado de sal y los ajustes del ablandador son correctos para la dureza del agua de su zona.

• Asegúrese de que el tapón del depósito de la sal está bien colocado. Hay burbujas de aire y rayaduras en el panel de control. El aire que entra por debajo la película protectora causa la permanencia de las marcas del EPS.

• Quite la película protectora del panel de control. El lavavajillas presenta burbujas y hay demasiada espuma en la parte delantera. Esto puede ocurrir:

• Si utiliza detergente genérico para cocina.

• Si se carga un plato al que se le ha aplicado detergente genérico de cocina.

• Si introduce más agua de la necesaria.

• Apague el lavavajillas y elimine las burbujas.

• Si el lavavajillas presenta gran cantidad de burbujas, espere hasta que la espuma desaparezca. A continuación, ejecute el programa Cancel & Drain (Cancelar y drenar) seguido del proceso 2 a 3 veces. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 64 2023-03-09 4:15:21Español 65 Solución de problemas Códigos de información Si el lavavajillas no funciona, puede aparecer un código de información en la pantalla. Consulte la siguiente tabla e intente realizar las acciones sugeridas. Código Actuación

Comprobación de fugas

• Cierre la válvula de suministro de agua. Vaya al panel de disyuntores doméstico y desconecte el disyuntor del lavavajillas. Póngase en contacto con el instalador para que lo repare. Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.

Comprobación del suministro de agua

• Compruebe si la válvula de suministro de agua está cerrada, si se ha suspendido el suministro de agua o si el conducto o la válvula de entrada de agua están congelados u obstruidos por partículas extrañas. Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.

Comprobación de comunicación de la PCB

• Comunicación anormal entre el PCB principal y la PCB secundaria.

• Si el problema continúa, póngase en contacto con un centro de servicio autorizado de Samsung.

Comprobación de calentamiento a temperatura alta

• Comprobación de funcionamiento. Con el lavavajillas vacío, ponga detergente y realice un programa. Si el problema continúa, vaya al panel de disyuntores doméstico y desconecte el disyuntor del lavavajillas. Póngase en contacto con un centro de servicio de Samsung.

Comprobación de la bomba de lavado

• Funcionamiento anormal de la bomba de lavado. Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.

Vericación del nivel de agua bajo

• Verique si el ltro está obstruido.

• Asegúrese de utilizar detergente para lavavajillas.

• Asegúrese de que los platos están cargados uniformemente.

• Apague el lavavajillas y vuelva a encenderlo. A continuación, inténtelo de nuevo.

• Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung.

Comprobación de la bomba de vaciado

• Revise la bomba de vaciado y el tubo de desagüe. Si está atascado, límpielo. Si el problema continúa, póngase en contacto con un centro de servicio local de Samsung. Si sigue apareciendo un código de información en pantalla, póngase en contacto con un centro de servicio local de Samsung. Las piezas de repuesto* para los usuarios nales están disponibles durante un mínimo de 10 años**.

• Piezas aplicables: bisagras y sellos de puertas, otros sellos, brazos rociadores, ltros de drenaje, rejillas interiores y periféricos de plástico como cestas y tapas. ** Esto signica un mínimo de 10 años a partir del momento en que Samsung ponga en el mercado la última unidad del modelo. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 65 2023-03-09 4:15:21Español66 Tabla de programas Tabla de programas Modelo DW60B*8***** Programa Automático Automático (DW60*G850U**) ECO Secuencia de programas Prelavado (45 °C) Lavado principal (55- 60 °C) Aclarado Aclarado caliente (53- 58 °C) Secado Fin Prelavado Lavado principal (50- 62 °C) Aclarado Aclarado caliente (58- 61 °C) Secado Fin Lavado principal (49 °C) Aclarado Aclarado caliente (43 °C) Secado Fin Consumo de agua (l) 10,9-13,6 8,2-9,9 8 Consumo de energía (kWh) 0,85-1,25 0,80-1,15 0,644 Duración del programa (min) 108-155 84-150 235 Programa Intensivo Delicado Exprés Secuencia de programas Prelavado (45 °C) Lavado principal (65 °C) Aclarado Aclarado caliente (63 °C) Secado Fin Prelavado (40 °C) Lavado principal (50 °C) Aclarado Aclarado caliente (50 °C) Secado Fin Lavado principal (63 °C) Aclarado Aclarado caliente (57 °C) Secado Fin Consumo de agua (l) 14,15 10,35 9,8 Consumo de energía (kWh) 1,45 0,8 1,05 Duración del programa (min)

Programa Prelavado Cuidado de la máquina Extra silencioso Secuencia de programas Prelavado Fin Prelavado Lavado principal (70 °C) Aclarado Aclarado caliente (70 °C) Secado Fin Prelavado Lavado principal (60 °C) Aclarado Aclarado caliente (55 °C) Secado Fin Consumo de agua (l) 4 12,9 12 Consumo de energía (kWh) 0,05 1,4 1,1 Duración del programa (min)

Modelo DW60B*8***** Programa Descargar programa Plástico Cuidado del bebé Ollas y sartenes Secuencia de programas Lavado principal (60 °C) Aclarado Aclarado caliente (60 °C) Secado Fin Aclarado caliente (75 °C) Secado Fin Prelavado Lavado principal (68 °C) Aclarado Aclarado caliente (68 °C) Secado Fin Consumo de agua (l) 11,3 4,5 13,9 Consumo de energía (kWh) 1,1 1 1,5 Duración del programa (min)

• Prelavado: Este programa no activa la función de Secado de liberación automática ni el proceso de secado. El uso continuado del ciclo Prelavado durante un tiempo prolongado no es aconsejable. Puede reducir la ecacia del ablandador de agua. NOTA

• La duración del programa depende de las opciones que haya añadido, así como de la presión y la temperatura del agua de suministro.

• El lavavajillas desagua automáticamente el agua que queda en el interior si no se ha utilizado durante los últimos 5 días.

• El consumo de energía depende de la temperatura del agua y la carga.

• Los valores de energía para los cursos se calcularon en condiciones de prueba estandarizadas. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 69 2023-03-09 4:15:22Español70 Apéndice Apéndice Transporte/reubicación Asegúrese de que el lavavajillas está vacío y que no hay piezas sueltas. En primer lugar, desagüe el lavavajillas de la siguiente manera.

1. Abra la puerta y encienda el lavavajillas.

2. Seleccione y ejecute el programa ECO.

3. Pulse INICIO y cierre la puerta.

4. Una vez nalizado el programa, abra la puerta después de 5 segundos.

5. Mantenga pulsado INICIO durante 3 segundos para vaciar el agua.

6. Cierre la puerta.

7. Cuando haya nalizado el proceso de desagüe, abra la puerta.

8. Apague el lavavajillas y cierre la válvula del agua.

9. Desconecte la manguera de agua y la manguera de desagüe.

PRECAUCIÓN No sacuda ni balancee el lavavajillas cuando lo transporte. Puede caer agua residual del lavavajillas. Protección contra congelación Si va a dejar el lavavajillas en un lugar con riesgo de congelación durante un periodo prolongado, asegúrese de vaciarlo. Para obtener más detalles, consulte la sección «Transporte/reubicación». Eliminación del lavavajillas y ayuda al medio ambiente Este lavavajillas se ha fabricado con materiales reciclables. Cuando quiera desecharlo, hágalo siguiendo la normativa local para la eliminación de residuos. Corte el cable de alimentación para que el electrodoméstico no pueda conectarse a una toma eléctrica. Quite la puerta para que los animales y los niños no puedan quedar atrapados en el interior. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 70 2023-03-09 4:15:22Español 71 Apéndice Consejo para el ahorro de energía y agua

• El programa ECO es adecuado para limpiar vajillas con suciedad normal, que para este uso, es el programa más eciente en cuanto a su consumo combinado de energía y agua, y que se utiliza para evaluar el cumplimiento de la legislación de la UE en materia de diseño ecológico (REGLAMENTO (UE) 2019/2022 DE LA COMISIÓN).

• El preaclarado manual de la vajilla implica un mayor consumo de agua y energía, lo cual no es recomendable. Use un cuchillo, etc. para quitar solo los trozos grandes de comida antes de cargar el lavavajillas.

• El agua suministrada puede llegar a los 60 °C, y se consume menos energía cuando se conecta el agua caliente.

• Es mejor llenar la cesta, si es posible, pero sin sobrecargarla.

• Coloque la vajilla en las cestas correctamente para evitar daños y un mal funcionamiento. - La sobrecarga y la superposición de la vajilla pueden reducir el rendimiento de la limpieza y del secado. Coloque la vajilla según lo recomendado. - Coloque la vajilla con fondo cóncavo formando un cierto ángulo a n de que el agua pueda escurrirse. - Disponga la vajilla de forma que no intereran con las boquillas ni con el dispensador de detergente. Puede mejorar el rendimiento de la limpieza y del secado, y evitar el ruido de la boquilla al golpear la vajilla. - Para evitar lesiones causadas por cuchillos y otros utensilios puntiagudos, estos se deben colocar en la cesta con sus puntas hacia abajo o en posición horizontal.

• Para ahorrar agua y energía, utilice el programa ECO. El programa ECO es el más eciente cuando se lavan elementos con suciedad normal.

• Utilice una cantidad apropiada de detergente y abrillantador de acuerdo con las directrices del fabricante.

• El uso del lavavajillas ahorra agua en comparación con el lavado normal a mano.

• La información sobre el diseño ecológico se puede encontrar en www.samsung.com/support. Información de EPREL Para acceder a la información del etiquetado energético de este producto en la base de datos europea de productos para el etiquetado energético (EPREL), visite la dirección https://eprel.ec.europa.eu/qr/******, en la que ****** es el número de registro del producto en EPREL. Puede consultar el número de registro en la etiqueta de clasicación del producto. FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 71 2023-03-09 4:15:22Español72 Apéndice Apéndice Especicaciones MODELO DW60BG850B** DW60BG750B** DW60BG730B** DW60BG850I** DW60BG830I** DW60BG750S** Tipo Totalmente integrable Totalmente integrable (corredizo) Semiintegrable Alimentación 220-240 V

• Capacidad de lavado: 14 servicios

• Norma de prueba: EN 60436

• Posición de la bandeja superior: posición inferior

• Posición del estante para cubiertos: posición inferior (solo modelos aplicables)

• Programa de lavado: ECO

• Opciones adicionales: Ninguna

• Conguración del nivel del abrillantador: F6

• Conguración del nivel de dureza del agua: L2

• Dosis del detergente estándar: lavado principal 22 g

• Para la disposición de la vajilla, consulte las ilustraciones

7. Tenedores de servir 8. Cucharones

Bandeja para cubiertos

FULL_DW60BB890UAPET_DD68-00254A-00_ES.indd 73 2023-03-09 4:15:24Español74 Para prueba estándar Para prueba estándar Modelos DW60B*73****

• Capacidad de lavado: 13 servicios

• Norma de prueba: EN 60436

• Posición de la bandeja superior: posición superior

• Programa de lavado: ECO

• Opciones adicionales: Ninguna

• Conguración del nivel del abrillantador: F6

• Conguración del nivel de dureza del agua: L2

• Dosis del detergente estándar: lavado principal 21 g

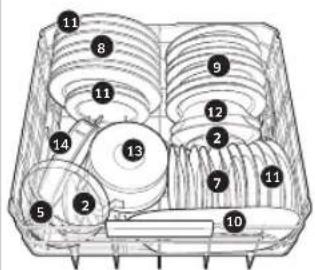

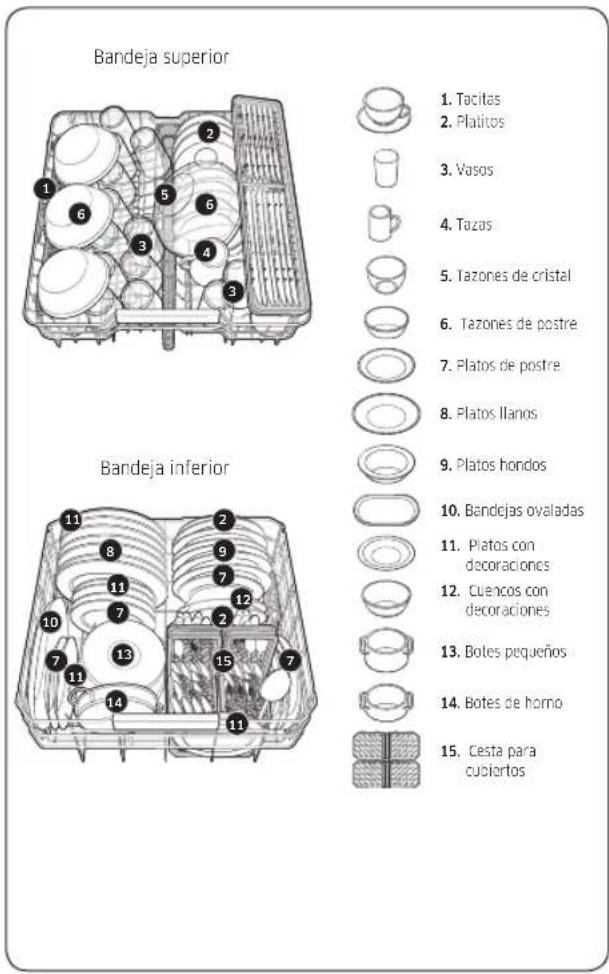

• Para la disposición de la vajilla, consulte las ilustraciones 1. Tacitas2. Platitos3. Vasos4. Tazas5. Tazones de cristal6. Tazones de postre7. Platos de postre8. Platos llanos9. Platos hondos10. Bandejas ovaladas11. Platos con decoraciones12. Cuencos con decoraciones13. Botes pequeños14. Botes de horno15. Cesta para cubiertos Bandeja superior

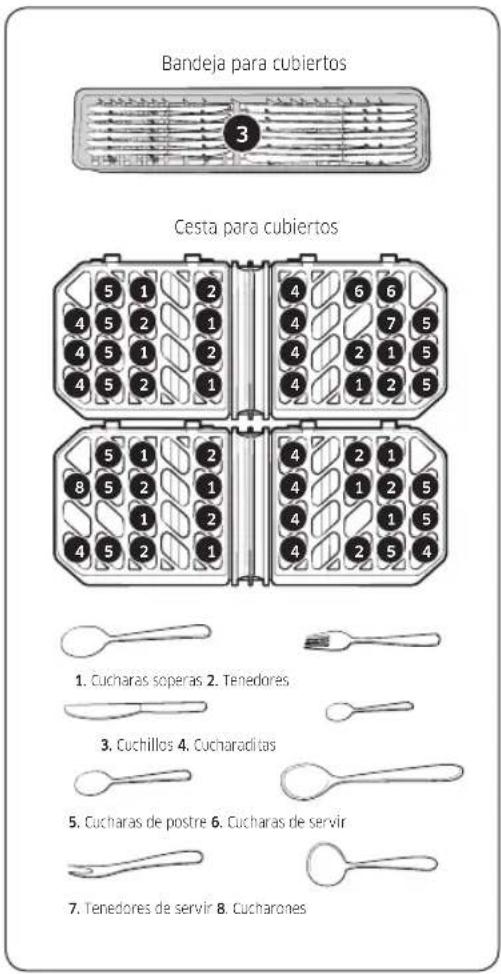

1. Cucharas soperas 2. Tenedores3. Cuchillos 4. Cucharaditas5. Cucharas de postre 6. Cucharas de servir7. Tenedores de servir 8. Cucharones Bandeja para cubiertos
