DI3800.0G - Capucha Küppersbusch - Manual de uso y guía de instrucciones gratis

Marca	Küppersbusch
Modelo	DI3800.0G
Tipo de producto	Campana extractora
Uso	Doméstico
Instalación	De pared, con conducto de evacuación exterior
Distancia mínima debajo de la campana	65 cm (para encimeras de gas o mixtas, seguir las instrucciones del fabricante de la encimera)
Diámetro del conducto de evacuación	120 mm mínimo
Longitud máxima del conducto	4 metros
Ángulos máximos en el conducto	2 ángulos de 90°
Alimentación eléctrica	Ver placa de características, conexión a tierra obligatoria (excepto Clase II)
Controles	Electrónicos con teclas
Velocidades de aspiración	Varias velocidades, incluyendo intensivas 6, 7, 8 (duración máxima 10 min)
Temporizador	Programable de 10 a 80 minutos (en incrementos de 10 minutos)
Pantalla	LED
Filtros metálicos	Lavables mensualmente (posible en lavavajillas), limpiar para evitar riesgos de incendio
Filtros de carbón activo	No lavables, vida útil de 3 a 6 meses, reemplazar
Iluminación	Bombillas (cambio por servicio técnico)
Limpieza exterior	Agua tibia y jabón neutro o producto especial para acero inoxidable; no usar productos abrasivos
Seguridad	Desconectar antes del mantenimiento; no flamear debajo de la campana; no cocinar sin filtros
Reparabilidad	Contacte al servicio técnico; use piezas originales
Normas	Directiva RAEE 2012/19/UE

Preguntas frecuentes - DI3800.0G Küppersbusch

¿Cómo instalar correctamente la campana Küppersbusch DI3800.0G?

La instalación debe ser realizada por un profesional cualificado. Respete una distancia mínima de 65 cm entre la encimera y la campana. Utilice un conducto de evacuación de 120 mm de diámetro, que no exceda los 4 metros de longitud y que tenga como máximo dos ángulos de 90°. Conecte la campana a un enchufe con toma de tierra (excepto clase II).

¿Cuál es la distancia mínima entre la campana y la encimera?

La distancia mínima es de 65 cm para encimeras de gas o mixtas. Para otros tipos, siga las indicaciones del fabricante de la encimera.

¿Cómo limpiar los filtros metálicos?

Retire los filtros ejerciendo una ligera presión sobre los clips. Límpielos con agua caliente jabonosa o en el lavavajillas (colóquelos verticalmente). Séquelos al aire antes de volver a colocarlos. Es imprescindible limpiarlos al menos una vez al mes para evitar riesgos de incendio.

¿Con qué frecuencia hay que limpiar los filtros metálicos?

Los filtros metálicos deben limpiarse al menos una vez al mes, ya que la acumulación de grasa puede provocar un incendio.

¿Los filtros de carbón son lavables?

No, los filtros de carbón activo no son lavables ni regenerables. Deben reemplazarse cada 3 a 6 meses según el uso.

¿Qué hacer si la campana no aspira lo suficiente?

Verifique primero que los filtros metálicos no estén saturados de grasa; límpielos si es necesario. Controle también el conducto de evacuación: no debe estar obstruido ni ser demasiado largo (>4 metros). Si la campana vibra, verifique también que el conducto esté bien fijado.

¿Cómo programar el temporizador de la campana?

Encienda la campana y seleccione la velocidad de aspiración. Presione la tecla Temporizador: cada pulsación añade 10 minutos, hasta 80 minutos. Para reiniciar, espere al menos un segundo y presione de nuevo. Las velocidades intensivas (6,7,8) no se pueden programar.

¿Qué significa el indicador 'F' parpadeante en la pantalla?

El indicador 'F' parpadeante indica que los filtros deben limpiarse. Después de la limpieza, presione la tecla 'Saturación de filtros' para restablecer la alarma.

¿Puedo usar la campana sin los filtros metálicos?

No, está prohibido cocinar sin los filtros metálicos colocados. Esto podría causar un riesgo de incendio y dañar la campana. Si los filtros están en el lavavajillas, espere a que se vuelvan a montar antes de usar la campana.

¿Cómo cambiar la bombilla de la campana?

El cambio de bombilla debe ser realizado por el servicio técnico del fabricante o personal cualificado. No intente hacerlo usted mismo, ya que las reparaciones no profesionales pueden ser peligrosas.

MANUAL DE USUARIO DI3800.0G Küppersbusch

Le felicitamos por su elección. Estamos seguros que este aparato, moderno, funcional y practico, construido con materiales de primera calidad, ha de satisfacerplenamente sus necessities. Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utiliser la campana por primera vez, a fin de Obtener el máximo rendimiento del aparato yatar aquellas averías que pudieran derivarse de un uso incorrecto, permitiendole además解決ar了一些 problemas.

Para Obtener un rendimiento optimo el conductor al exterior no deben ser superior a CUATRO METROS, tener mas de dos ángulos de 90^, y su diametro debe ser al menos O120.

Instrucciones de Seguridad

• Desconecte el aparato antes de realizar cualquier Manipulación en su interior. p.ej. durante la limpieza o el mantenimiento.
• La acumulación excessiva de grasa en la campana y filtros metálicos originals riesgo de incendio y goteo, es por elono necessario lavar el interior de la campana y los filtros metálicos una vez al mes como minimo.
• Este aparato pueda usararlo niños conidad de 8 años y superior y personas con capacities físicas, sensoriales o mentales reduidas o falta de experiencia y conocimiento, si se les ha sido la supervisión o formación apropriadas respecto al uso del aparato de unaforma segura y comprendenlospeligos que implicca.Los niños no deben hacer jugar con el aparato. La limpieza y elmantimiento a realizar por el

username no deben realizarlos los niños sin supervisión.

• Compruebe que la tensión y Frequencia de la red corresponden con las indicadas en la etiqueta situada en el interior de la campana. Debe connectarse a una buena toma de tierra (excepto los aparatos de clase II, marcados con en la placá de característica).
• Para la instalación se deben incorporar medios de desconexión total a la instalación fija, de acuerdo con las replamentaciones de instalación (adecuado a la intensidad a soportar y con una aperture minima entre contactos de 3 mm) bajo las conditiones de categoría III de sobretension, para la desconexión en casos de emergencia, limpieza o cambio de la lámpara. En ningún caso el cable de toma de tierraoulda partir por este interruptor. Este interruptor se pueda sustituir por una clavija de enchufe, siempre que está accesible en un uso normal.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicios postventa o por personalriallicidente con el fin deatar un peligro.
• El aire evacuado no debe ser enviado por conductos que seutilicen para evacuar los humos

de aparatos alimentados por gas u除外 combustible.

• La habitación debe estar provista de una ventilación adecuada si se va a utiliser la campana simultáneamente con aparatos alimentados por energia diferente a la electrica, ej: cocinas a gas.
• La acumulación excessiva de grasa en la campana y filtros metálicos originals riesgo de incendio y goteo, es por elon你需要ar el interior de la campana y los filtros metálicos una vez al mes como minimo.
• No está permitted flamear bajo de la campana.
• La parte inferior de la campana debe situarse como minimum a 65cm de las encimeras a gas o mixtas.Observe lasindicaciones minimas del fabricante de la encimera.INDICACIONES MINIMAS DEL FABRICANTE DE LA ENCIMERA.Esta distancia peut ser reducida si asise indica en las instrucciones de instalacion de la campana extractor.
• Nunca deje los quemadores de gas encendidos sin un recipientte que los cubra. La grasa acumulada en los filtros puede gotear o inflamarse por efecto del aumento de temperatura.
• Evite cocinar debajo de la campana si no está colocados los filtros metálicos, p.ej.

mientras se está limpiando en el lavavajillas.

• Le recomendamos usar quantes y extremar la precaución cuando limpie el interior de la campana.
• Su campana está destinada para el uso domestico y únicamente para la extracción y purificacion de los gases provenrientes de la preparacion de alimentos. El empleo parathers usos es bajo su responsabilidad yuede ser peligioso. El fabricante no se responsibiliza de los daños originados por un uso indefinido del aparato.
• Para cualquier reparación de bebe dirigirse al Servicio de Asistencia Técnica del fabricante más cercano, using siempre repuestos originales. Las reparaciones o modifications realizadas por personal no oficialmente peuvent tener occasionar días al aparato o un mal funciona, poniendo en peligros su seguridad.
• Este aparato cumple con la Directiva europea 2012/19/UE sobre aparatos electricos y electrónicos identificada como "Residuos de Aparatos Eléctricos y Electrónicos". La directiva proportionscna el marco generalrado en todo el ambito de la Unión Europea para la retirada y reutilización de los residuos de los aparatos electricos y electrónicos

Instrucciones de uso

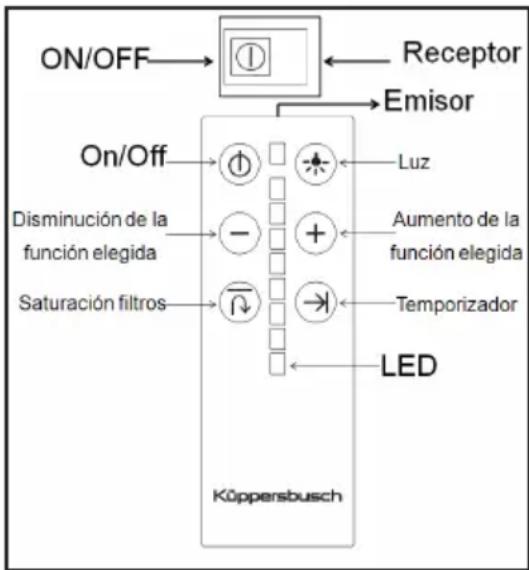

Accionando el mando como se indica en la figura pourrait controlar las functions de la campana.

Para encontrar una mejor aspiracion le recomendamosponer enfunctionamento la campanaunosminutosantesdecocinarpara queel flujo de aireseacontinuo yestable almomento deaspirarloshumos.

De igual modo, mantenga la campana funcionando uno horas antes de cocinar para el total arrastre de humos y olores al exterior.

Programación tiempo de aspiración

• Encienda la campana y elija la velocidad de aspiración眼看
• Escoja el tiempo de programación pulsando en Temporizador.
• Cada pulsación;aumenta en 10 horas la programación, hasta un máximo de 80关键时刻
• Para resetear la programacion, espere mas de un segundo y vuelva a pulsar Temporizador.
• Velocidad y tiempo de(aspiración se visualizarán suscesivamente mediante el indicator LED.
  Las velocidades intensivas 6,7 y 8 no peuvent ser programadas, se seleccionan manualmente y tienen una duracion maxima de 10 instantos aprox.

Saturation De Filtros "F"

• Proceda a la limpieza de filtros cuando todas las luces del indicator LED se enciendan intermitentes seguidas de una seals acústica.
• Pulse "Saturación de filtros" para reiniciar esta función.

Limpieza y Mantenimiento

Al realizar labores de limpieza y mantenimiento asegúrese de cumplir las Instrucciones de Seguidad indicadas.

Limpieza del cuerpo de la campana

• Si su campana es de acero inoxidable, utilise limpiadores especializados para este material siguiendo las instrucciones del proveedor del producto.
• Si su campana es pintada, use agua tibia y jabón neutro. Evite usar productos con sustancias corrosivas, abrasivas o disolventes.
• En ningún caso use estropajos metalicos ni productos abrasivos o corrosivos.
• Seque la campana realizando un pamo que no despendra pilosidades.

Limpieza de Filtros Metálicos

• Para extraer los filtros de sus alojamente haga una leve presión sobre los dispositivos de enclavimiento y luigo tire de ellos.
• Los filtros metalicos se pueda limpar dejanlos en agua caliente y detergente neutro hasta que se disuelva la grasa y después aclarando bajo el grifo o utilizing productspecificospara grasa.
• Internacional se pueda limpar en lavavajillas. En este caso, es aconsejable colocarlos en posicion vertical para evaporar que se depositen restos de comida sobre los mismos.
• La limpieza en lavavajillas puede deteriorar la superficie metalica (ennegreciendola) sin que thiso afecte a su calidad de retencion de grasas.
• Una vez limpios déjelos secar libremente y posteriormente colóquelos en la campana

Cambio de Luces

Para el cambio de luces debe dirigirse al Servicio de Asistencia mas cercano.

Si algo no funciona

Antes de llamar al Servicio Tecnico haga las siguientes comprobaciones:

Problema Posible	causa Soluciones
La campana no funciona.	El cable de alimentación de la campana no está contactado a la red.No hay corriente en la red.	Conecte el cable de alimentación a la red.Asegúrese de que la redonga corriente.
La campana no aspira lo suficiente o vibra.	Filtros saturados de grasa.Obl Brucción en el conductor de salute de aire.	Sustituya o limpie los filtros de carbón activo y/o metálicos.Elimine la obstruccion.

2

Filtros de Carbón Activo

La duración de los filtros de carbón activo es de tres aarethes,dependiendo de las conditiones particulares de uso. Estos filtros no son lavables ni regenerables. Una vez agotada su vidautildeferan reemplazarse.

El fabricante se reserva el derecho de introducir en sus aparatos las correcciones que considere necessities sin perjudar sus caracteristicas esencias.
