MANUAL DE USUARIO VT105M Infiniton

INSTRUCCIONES DE INSTALACIÓN

Ventilador de techo INSTRUCCIONES DE INSTALACIÓN

Español

Símbolos de advertencia

LEE LAS INSTRUCCIONES

PRECAUCIÓN

LÁMPARA

TOMA DE TIERRA

GENERAL:

PRECAUCIÓN: Recomendamos que la instalación sea realizada por un electricista cualificado que pueda comprobar la resistencia de los elementos de techo de soporte y hacer las conexiones eléctricas adecuadas.

Todo el cableado debe estar de acuerdo con los códigos eléctricos nacionales y locales y el ventilador de techo debe estar conectado a tierra como precaución contra posible descarga eléctrica.

En el cableado fijo debe incorporarse un conmutador de desconexión con una distancia mínima de 3 mm entre cada polo para permitir una desconexión total en caso de sobrecarga de Categoría III, de conformidad a la reglamentación de instalación vigente. El producto está en conformidad con las normas de seguridad en vigor. Las reparaciones deben ser realizadas exclusivamente por técnicos cualificados que utilicen piezas de recambio originales. Cualquier incumplimiento de estas instrucciones puede ser particularmente peligroso para los usuarios.

ADVERTENCIA: Asegúrese de que el eje del perno y el pasador de seguridad están en su lugar y que ambos tornillos de fijación están bien apretados antes de la operación.

Para reducir el riesgo de incendio o descarga eléctrica, no utilice este ventilador con ningún dispositivo de control de velocidad de estado sólido.

PRECAUCIONES IMPORTANTES DE SEGURIDAD:

1) Compruebe si las especificaciones eléctricas del aparato son compatibles con su instalación.
2) El uso no autorizado o la modificación técnica del aparato puede ocasionar un peligro para la vida y la salud.
3) Este aparato no está diseñado para ser usado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o por falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por una persona responsable de su seguridad.
4) Este aparato es sólo para uso en interiores, excepto en habitaciones húmedas.
5) Los medios de desconexión deben incorporarse al cableado fijo de acuerdo con las normas de cableado vigentes.
6) Antes de cablear el ventilador de aspas, apague la fuente de alimentación eléctrica en la caja de fusibles principal o el interruptor principal y déjelo apagado hasta que la instalación esté completa.
7) La caja de salida y la estructura de soporte deben estar montadas de forma segura y capaces de soportar de forma fiable un mínimo de 34,5 kg. Utilice sólo cajas de salida metálicas.
8) No instale el ventilador de aspas a menos de 2,3 metros de distancia entre el suelo y el borde inferior de las palas del ventilador. Revise la localización colgante para asegurar un espacio adecuado con paredes adyacentes, muebles, etc.
9) Todo el cableado debe estar de acuerdo con el Código Eléctrico Nacional y los códigos eléctricos locales. La instalación eléctrica debe ser realizada por un electricista cualificado.
10) No active el interruptor de marcha atrás mientras las paletas del ventilador están en movimiento. El ventilador debe estar apagado y las cuchillas deben estar detenidas antes de invertir la dirección de las aspas.
11) Evite colocar objetos en el camino de las aspas.
12) Siempre desconecte el aparato antes de proceder a la limpieza o al mantenimiento. No utilice agua ni de-

tergentes cuando limpie el ventilador o las aspas del ventilador. Con el fin de no dañar el producto, es aconsejable utilizar equipos adaptados a las superficies frágiles y productos que ralentizan el desgaste del aparato. Un paño de polvo seco o paño ligeramente humedecido será adecuado para la mayoría de la limpieza. 13) Después de realizar las conexiones eléctricas, los conductores empalmados deben ser girados hacia arriba y empujados cuidadosamente hacia arriba en la caja de salida. Los cables deben separarse con el conductor conectado a tierra y el conductor de puesta a tierra del equipo en un lado de la caja de salida. 14) El proveedor se exime de toda responsabilidad por lesiones personales o daños materiales causados por el uso incorrecto o la instalación del ventilador. En caso de duda, llame a un electricista. 15) Los niños deben ser supervisados para asegurarse de que no juegan con el aparato. 16) Este aparato puede ser utilizado por niños de 8 años o más y personas con capacidades físicas, sensoriales o mentales reducidas o por falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y entienden los peligros involucrados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.

PROTECCIÓN DEL MEDIO AMBIENTE:

¡ADVERTENCIA!

Los productos eléctricos no se deben tirar con los residuos domésticos. Debe ser llevado a un punto de recogida de comuna para su eliminación respetuosa con el medio ambiente de acuerdo con las regulaciones locales. Póngase en contacto con las autoridades locales o con la lista de materiales para obtener asesoramiento sobre el reciclaje. El material de embalaje es reciclable. Deseche el embalaje de una manera respetuosa con el medio ambiente y póngalo a disposición para el servicio de recolección de material reciclable.

MONTAJE E INSTALACIÓN:

1) Verifique todas las piezas según la lista de piezas y el diagrama.
2) Retire el motor del embalaje. Para evitar daños en el acabado, monte el motor sobre una superficie acolchada suave o utilice el embalaje original en la caja del motor.
3) Es esencial que la caja de salida o elemento estructural desde el cual se va a suspender el ventilador soporte el ventilador con seguridad. En vista de los factores de torsión y peso implicados, algunas cajas de salida requerirán un refuerzo adicional asegurando más firmemente con vigas de madera o soportes de acero.
4) Fije el soporte de montaje a la caja de salida con los tornillos suministrados. Sujete el embellecedor en el soporte colgante con la unidad del ventilador y la junta de rótula para colgar por debajo del embellecedor y asegurado con 4 tornillos de fijación.
5) Asegurarse de que la junta de rotula está correctamente asentada con la ranura moldeada enganchada con la lengüeta en la copa, asegúrese de que la junta de la rotula está completamente bloqueada en su posición.
6) Fije las aspas a sus soportes usando tornillos, tuercas y arandelas. Los tres tornillos por hoja desde la parte inferior del soporte de las aspas. A continuación, coloque la arandela y la tuerca en la parte superior del tornillo, sujetando la tuerca, enrosque el tornillo para apretar el aspa y el soporte del aspa. Repita la instrucción para fijar todas las aspas a los soportes de las aspas.
7) Asegure las aspas al motor del ventilador con tornillos y arandelas.
8) Realice las conexiones del cable de alimentación con los cables negro a negro, blanco a blanco y verde a verde o toma de tierra. Asegúrese de que el ventilador esté debidamente conectado a tierra. Presione con cuidado todos los cables dentro de la caja de cableado después de hacer los empalmes. El cable azul se proporciona para la conexión del kit de luz opcional. No conecte este cable si la luz no está instalada.

INSTRUCCIONES DE OPERACIÓN:

1) Encienda y compruebe el funcionamiento del ventilador. La cadena de tracción controla el ventilador de la siguiente manera: Plena velocidad, un tirón; Dos tirones-velocidad media; Tres tirones-baja velocidad; Cuatro tirones "OFF".
2) Si se aplican los controles de velocidad del regulador, el regulador controla el ventilador de la siguiente manera: Gire el mando de control a la posición "1" (velocidad lenta) y luego aumente según las instrucciones de la posición "5" (velocidad máxima).
3) El interruptor deslizante controla "ADELANTE" y "ATRAS". Asegúrese de apagar la fuente de alimentación antes de invertir el ventilador.

Dirección del flujo de aire hacia abajo. Velocidad, de media a plena velocidad. En un clima más cálido, su ventilador de techo le permitirá reducir el uso de aire acondicionado, manteniendo el aire en movimiento para ayudarle a enfriar.

Dirección del flujo de aire hacia arriba. Velocidad baja a media.

En clima más fresco, el flujo de aire hacia arriba reduce las corrientes de aire mientras se mueve el aire más caliente del techo. La velocidad exacta dependerá del tamaño de la habitación, el número de ventiladores, altura del techo, etc. Debe ser lo suficientemente rápido para romper la estratificación del aire, pero lento para no crear una brisa.

CONEXIONES ELÉCTRICAS:

Conecte el cable del circuito de suministro a cable negro, blanco a neutro (blanco) y verde al conductor conectado a tierra del circuito de alimentación. Si está instalando un kit de luz, conecte el color azul o rojo a el cable del circuito de suministro. Utilice conectores de alambre suministrados con su ventilador.

NO SE DEBERÍAN PRESENTAR CABLES SUELTOS o CONEXIONES SUELTAS. Después de hacer los empalmes, los cables deben separarse para que Verde y Blanco estén en un lado de la caja de salida y el negro (y azul o rojo si el kit de luz está instalado) estén en el otro lado. Gire los empalmes hacia arriba y coloque cuidadosamente el cableado e introduzca en la caja de salida. Para los controles de pared opcionales, ver Fig.8B, 8C, 8D. (Nota: El regulador controla la velocidad del ventilador solamente, no se puede usar en el kit de luz.)

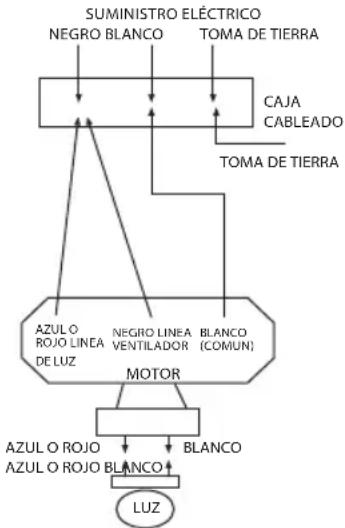

(A) PARA EL CONTROL DEL VENTILADOR Y LA LUZ OPCIONAL DESDE LA UBICACIÓN DEL VENTILADOR.


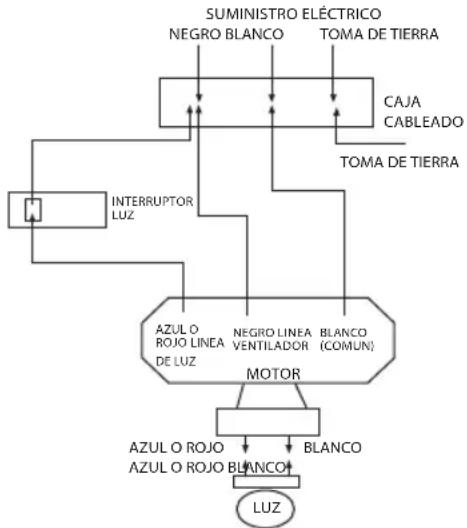

(B) PARA CONTROL SOLO DE LA LUZ DESDE INTERRUPTOR DE PARED


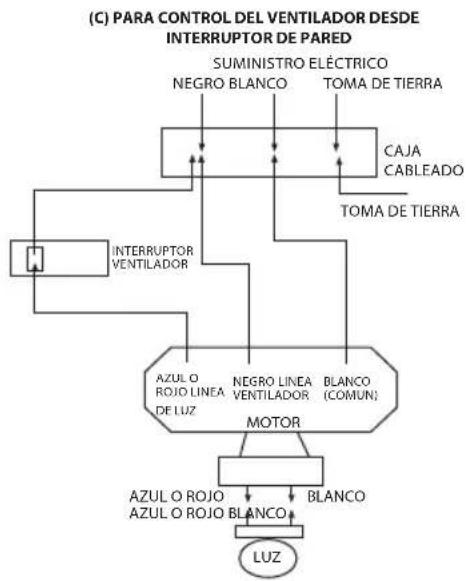

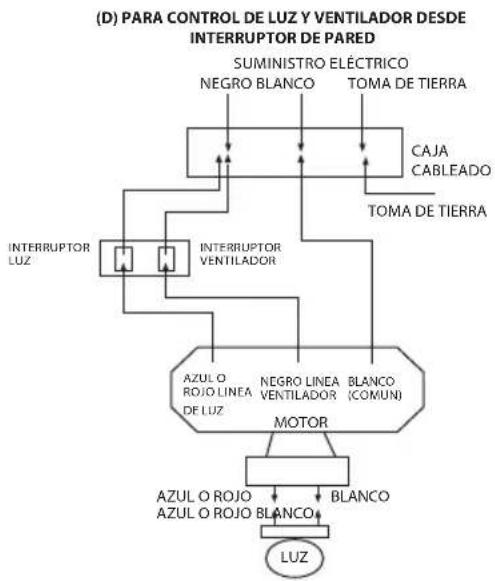


GUÍA DE REPARACIÓN:

PROBLEMA CAUSA DEL PROBLEMA SOLUCIÓN		SUGERIDA
• El ventilador no arranca. • Se ha fundido el fusible o el disyuntor.• Conexiones de línea de alimentación sueltas al ventilador.• El regulador de velocidad no está en la posición correcta.		• Compruebe los fusibles del circuito principal y de derivación o los interruptores automáticos.• Compruebe las conexiones de los cables de línea al ventilador.• Comprobar la posición del regulador de velocidad.
• El ventilador hace ruido. • Embellecedor tocando el techo.• Afloje los tornillos de las palas del ventilador.• Ventilador no asegurado correctamente contra el techo.• Controlador de velocidad incorrecto.		• Baje el embellecedor desde el techo para asegurar una separación mínima de 3 mm.• Vuelva a apretar todos los tornillos de las aspas del ventilador, pero nunca sobre-apretado.• Vuelva a apretar todos los tornillos de la abrazadera o plato colgante.• Cambiar el controlador al suministrado.
• Ruido mecánico. • Deje al menos 8 horas de tiempo de ajuste.
• El ventilador se tambalea. • Las cuchillas del ventilador no están horizontales a el techo.• Los tornillos de las aspas están sueltos.		• Mida desde el techo hasta las puntas de las aspas, haga girar el ventilador para que todas las cuchillas se comprueben con la misma altura del techo (no se pueden realizar ajustes con una ligera presión hacia arriba o hacia abajo en los porta aspas).• Asegúrese de que todos los tornillos estén firmemente sujetos.

OTROS:

1) Haga que su producto sea reparado por una persona cualificada.
2) Este producto eléctrico está de acuerdo con los requisitos de seguridad pertinentes. Las reparaciones sólo deben ser realizadas por personas cualificadas que utilicen piezas de repuesto originales; De lo contrario esto puede resultar un peligro considerable para el usuario.
3) Por favor entre en contacto con la tienda en la que usted compró el producto para los servicios después de la venta si tiene alguna duda.
