MANUAL DE USUARIO GC154SQW LG

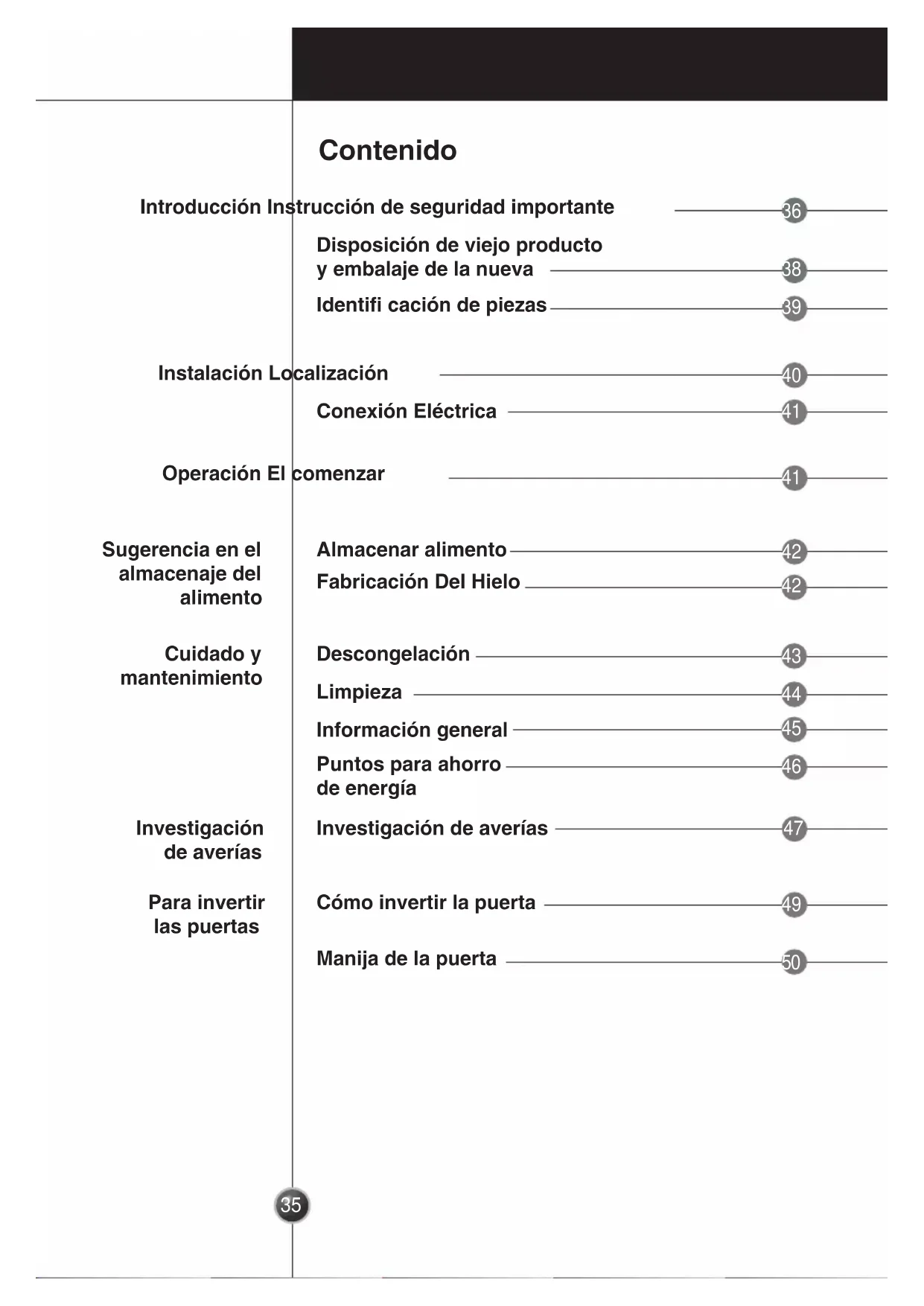

Contenido Introducción Instrucción de seguridad importante Disposición de viejo producto y embalaje de la nueva Identifi cación de piezas Instalación Localización Conexión Eléctrica Operación El comenzar Sugerencia en el almacenaje del alimento Almacenar alimento Fabricación Del Hielo Cuidado y mantenimiento Descongelación Limpieza Información general Puntos para ahorro de energía Investigación de averías Investigación de averías Para invertir las puertas Cómo invertir la puerta Manija de la puerta

Introduccion La aplicación es conveniente para almacenar las mercancías congeladas. Es restricta para el uso de la casa. Si se utiliza para el propósito industrial o comercial, observe las regulaciones relacionadas firmemente. Si usa a otro propósito o uso erróneo, el fabricante no es responsable de los daños causados. No hacer caso de las recomendaciones para el uso ambiental hará que su aplicación consume una energía más alta. Instrucción de seguridad Importante Precaución Este refrigerador-congelador se debe instalar y establecer correctamente de acuerdo con la instrucción de instalación antes de que se utilice. Nunca desenchufe su refrigerador-congelador tirando en el cable eléctrico. Agarre siempre el enchufe firmemente y hale recto hacia fuera del enchufe. Al mover su aplicación lejos desde la pared, tenga cuidado de no rodar sobre o de no dañar el cable eléctrico. Después de que su refrigerador-congelador esté en la operación, no toque las superficies frías en el compartimiento del congelador, particularmente cuando las manos son húmedas o mojadas. La piel puede adherir a estas superficies extremadamente frías. Saque el enchufe de energía antes de limpiar el con- gelador-refrigerador. Nunca dañe, seriamente doble, saque, o tuerze el cable eléctrico porque el daños del cable eléctrico pueden causar un fuego o un choque electrónico. Nunca coloque los productos de cristal en el congelador porque pueden estar rotos cuando se congela su contenido interno. Don’t use an extension cord Si es posible, conecte el refrigerador-congelador con su propio enchufe eléctrico individual para evitar que él y otras aplicaciones o luces de la casa causen una sobrecarga.37 Introduccion Instrucción de seguridad Importante Accesibilidad del enchufe de la fuente El enchufe de la fuente del refrigerador-congelador se debe colocar en la posición accesible fácil para la desconexión rápida en emergencia. Reemplazo Del cable De la Fuente Si se daña el cable de la fuente, debe ser substituida por el fabricante o su agente del servicio o una persona semejante- mente cualificada para evitar un peligro. Peligro Riesgo de atrapa del niño. Antes de usted lance lejos su viejo refrigerador o conge- lador: Quite las puertas. Deje los estantes en lugar de modo que los niños no puedan subir fácilmente adentro. Poner a tierra I En el acontecimiento de un corto circuito eléctrico, el poner a tierra reduce el riesgo de la descarga eléctrica proporcionando un alambre del escape para la corriente eléctrica. Para prevenir descarga eléctrica posible, esta aplicación debe ser puesta a tierra. El uso incorrecto del enchufe que pone a tierra puede dar lugar a una descarga eléctrica. Consulte a un electricista o a persona cualificado del servi

cio si las instrucciones que ponen a tierra no se entienden totalmente, o si usted tiene dudas en si la aplicación está puesta a tierra correctamente. Mantenga las aberturas de la ventilación, en el recinto de la aplicación o la estructura incorporada, lejos de la obstrucción. No utilice los dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, con excepción de ésos recomendados por el fabricante. No dañe el circuito refrigerante. No utilice las aplicaciones eléctricas dentro de los compartimientos del almacenaje del alimento de la aplicación, a menos que estén del tipo recomendado por el fabricante. El gas que sopla del refrigerante y del aislamiento usado en la aplicación requiere procedimientos espe- ciales de la disposición. En la disposición, consulte por favor con el agente del servicio o una persona semejantemente cualificada. Advertencia38 Introduccion Disposición de viejo producto y embalaje de la nueva Disposición del viejo producto La vieja aplicación que ha expirado vida se debe destruir para hacerlo seguro antes de la disposición. Tome hacia fuera los enchufes de energía, separe los alambres de la conexión y quite o destruya todos los resortes, cierres o empernarse, para evitar que atrapen a los niños durante juego. Para la protección del medio ambiente, los viejos refrig- eradores se deben disponer apagado por una agencia profesional de la disposición. Si usted tiene cualquier pregunta, consulte por favor con la agencia local de la venta o la autoridad local. Disposición del embalaje de la aplicación nueva Todos los materiales de embalaje usados para esta aplicación son favorables al medio ambiente. Las materias referentes al material son como sigue: PE : Polietileno -- Hoja o bolsillo para el embalaje PS : Objetos formados hechos de espuma Poliestireno LIBRE-CFC PP : Atando con correa hecha del polipropileno La toma detrás Esta aplicación contiene el líquido (refrigerante, lubri- cante) y se hace de las piezas y de los materiales que son reutilizables y/o reciclables. Todos los materiales importantes se deben enviar al centro de la colección del material de desecho y se pueden reutilizar después de la reanudación (reciclaje). Para la toma detrás, entre en contacto con por favor con la agencia local.39 Introduccion Identifi cación de piezas Cajón Del Congelador Junta magnética Esto es un modelo básico. La forma del refrigerador está conforme a cambio. Tornillos de nivelación NOTA40 Instalacion Localización Esta aplicación es conveniente para usar en la tempera- tura ambiente en medio +16°C y +38°C . Si la tem peratura ambiente cae abajo +16°C, es posible que

los alimentos que congelan en el compartimiento del congelador están deshelados porque la temperatura del congelador aumenta. Recomendamos que el refrigerador esté instalado en un lugar seco y bien ventilado. Cerciórese de que la aplicación no esté expuesta a la luz del sol directa ni esté colocada en vecindad de una fuente de calor tal como estufa, calentadores, radiador. Si es imposible, haga uso una placa adecuada (no asbesto) o por lo menos la distancia mínima siguiente debe ser asegurada. de un gas o de una estufa eléctrica : 3cm del aceite o de estufas con carbón : 30cm de otra aplicación de refrigeración : 2cm Coloque en un suelo plano y firme. Si el piso no es uniforme, ajuste los pies usando el tornillo de nivelación en el borde delantero del gabinete. Si el frente es levemente más alto que la parte posterior, la puerta puede cerrarse más fácilmente. NOTA¡C

Instalacion Conexión eléctrica Esta aplicación se debe conectar con fuentes AC 220~240V , 50 Hz. Usted debe conectar esta aplicación solamente con el zócalo de energía con poner a tierra la conformación con las regulaciones relacionadas y solamente un experto aprobado debe instalar esta aplicación. Operacion El comenzar Antes de encendido, deje la aplicación que está parada por lo menos 2 horas, de modo que la circulación del refrigerante se estabilice y no ocurran ningunos problemas de funcionamiento. Función del control electrónico Cuando son las energías de la aplicación estan en esencen- dido, el estado inicial exhibido en el LED es “-18

Botón K1 (Descongele): Presione el botón K1 por tres segundos la primera vez, indicador “-”, “

“h” el funcionamiento apagada, del compresor de la parada y el valor exhibido en el LED es “OF”. Presione el botón K1 por tres segundos la segunda vez, indicador “-”,

”, “h” exhiba normalmente, compresor que funciona normal- mente y el LED exhibe el estado inicial. Botón K2 (congelar rápido): Presione el botón K2 para la primera vez, indicador “-”, “

”shut off, indicador brilla “h” y el tiempo de congelación inicial exhibido es “3h”. Presione el botón K2 para la segunda vez que es el tiempo de congelación exhibido es “2h”. Presio- ne el botón K2 por la tercera vez que es el tiempo de congel- ación exhibido es”1h”. El compresor funcionará a partir de 1 hora a 3 horas según el tiempo de congelación exhibido en LED. Presione el botón K2 para la cuarta vez, los indicadores recuperará el estado antes de helada rápida. Botón K3 (regulación de temperatura): Presione el botón K3 continuamente, la temperatura propor- cionada exhibida será de -14

circular.42 Sugerencia en el almacenaje del alimento Almacenar el alimento Abrir la puerta a menudo o guardar la puerta abierta por un tiempo largo, aumenta la temperatura interior. Esto reduce la vida de almacenaje y el sabor de los alimentos, y aumenta el consumo de energía. NOTA No toque los alimentos congelados con las manos mojadas. Usted podría conseguir sabañónes en sus manos. Cerciórese de que alimentos que no se congelan no toque los alimentos congelados. Los alimentos congelados pueden derretir. Los materiales que se envuelven convenientes son - goma, clips plásticos, uniendo la cinta, secuencia. Antes de sellar, consiga librado del aire de bolsos y de hoja del embalaje. El aire permanecido hace los alimentos que alma cenan secos. Los materiales de embalaje convenientes para refrigerar los alimentos son - bolsos de polietileno, hoja plástica, congelando contenedores. Usted puede congelar los alimentos rápidamente cuando el embalaje es nivelado. No almacene las botellas en el compartimiento del congelador. Pueden romperse cuando son congeladas. Fabricación Del Hielo Para hacer los cubos del hielo, llene la bandeja 3/4 del hielo por completo de agua y coloqúela en el fondo del compartimiento del congelador. Para quitar los cubos del hielo, sostenga la bandeja del hielo en sus extremos y tuerze suavemente. Puntos Para quitar los cubos del hielo fácilmente, chorre agua en la bandeja antes de torcer.43 Cuidado y mantenimiento Descongelación Descongelación del compartimiento del refrigerador Cuando el congelador está funcionando, la helada se forma en la pared posterior del compartimiento del refrigerador y derrite automáticamente el compresor se detiene. Descongelación del compartimiento del congelador La humedad forma helada o el hielo en el compartimiento del congelador mientras que la aplicación está trabajando o cuando se abre la puerta del congelador. El hielo y la helada grueso disminuyen el aire fresco y aumentan el consumo de energía. Descongele La Capa Del Hielo Si el compartimiento del congelador se hiela pesadamente, descongele como sigue. - Quite el alimento congelado, envuélvase en periódico y almacénelo en un lugar fresco. - Deje la puerta abierta, y limpíela fuera del agua con una esponja. - Seque el compartimiento del congelador a fondo, gire la aplicación, y substituya los alimentos congelados. Puntos Es provechoso colocar un cazo con la agua caliente adentro del cuarto que congela para asistir descongelacion. NOTA Nunca ponga los dispositivos eléctricos en el refrigerador para descongelar. Tome el cuidado al usar la descongelación rocían para asistir a la descongelación. Estos aerosoles incluyen las sustancias que contienen el gas explosivo, o dañosos para la síntesis o la salud humana.44 Advertencia Limpieza Cuidado y mantenimiento Quite siempre los enchufes o el interruptor de fuente antes de limpiar. No utilice los objetos agudos (tales como cuchillo, destornillador) que podrían romper el circuito refrigerante dando por resultado riesgos ambientales y de salud. Nunca utilice el limpiador del vapor o el limpiador de la presión del vapor puesto que el vapor caliente puede dañar la superficie del refrigerador y los dispositivos eléc- tricos. Nunca utilice la arena, el solvente abrasivo del detergente, del ácido o del producto químico. El compartimiento del congelador se debe limpiar por lo menos una vez al mes. El tiempo más apropiada para la limpieza del compartimiento del congelador es un tiempo después de descongelar. Limpie el refrigerador que incluye los dispositivos interiores con ropas o agua tibia. Usted puede utilizar el detergente comercial para los artículos de mesa. Limpie con frecuencia la entrada del dren del agua en el lado trasero interior del refrigerador. Limpie la entrada del dren usando objetos como un palillo para no estorbar la entrada del dren. El cuidado debe ser tomado de modo que no lo haga el agua de limpieza los desbordamientos en la tina del dren. Limpie regularmente el cambiador de calor en el lado trasero del refrigerador usando un cepillo liso de modo que las acumulaciones de saquen el polvo y los residuos. No interrumpa la extensión del interior y no cause el consumo de energía creciente. Cualquier daño al cambiador de calor u otros acontecimientos que conducen a la exposición del refrigerante al ambiente, se deben evitar debido a riesgos potenciales del ambiente y de salud.45 Cuidado y mantenimiento Información general El salir Cuando usted planea estar ausente por un período extendido, quitar todo el alimento, desconectar el cable eléctrico, limpiar el interior a fondo, y dejar la puerta ABIERTA para prevenir la formación del olor. Apagón La mayoría de los apagones se corrigen sobre una hora o dos y no afectarán sus temperaturas del refrigerador. Sin embargo, usted debe reducir al mínimo el número de las aberturas de la puerta mientras que la energía está APAGADO durante apagones de una duración más larga, ponga un bloque del hielo seco encima de sus paquetes congelados. Si usted mueve Quite todos los artículos dentro del refrigerador o sujete con seguridad todos los artículos flojos. Para evitar de dañar el tornillo de nivelación, déles vuelta a toda la manera en la base. Pipa anti-condensación

• La pipa de anti-condensación está instalada alrededor de la parte delantera del refrigerador-congelador para evitar el rocío.

• Especialmente después de la instalación o cuando la temperatura ambiente es alta, el refrigerador-congelador puede sentirse caliente, de el cual es absolutamente normal. Pipa anti-condensación46 Cuidado y mantenimiento - No coloque la aplicación cerca del radiador, de la estufa, y de fuentes de calor. Si la temperatura ambiente es alta, el compresor funcionará más largo. - After moving the appliance, allow 2 hours to turn on again. - Coloque la aplicación en un cuarto fresco y bien ventilado. No exponga a la luz del sol directa. - No mantenga la puerta abierta demasiado de largo. - No coloque el alimento y las bebidas calientes en la aplicación. Refresque por favor abajo primero el vapor de comestibles calientes contribuiría de otra manera a la congelación de la unidad del evaporador; y el período que se refresca debe ser tan corto como sea posible, por razones de la salud y de la higiene. - Coloque los alimentos congelados para deshelar en el refrigerador. Pueden ser utilizados para refrescar el refrigerador. - Substituya la junta magnética de la puerta si no está funcionando correctamente. Puntos para ahorro de energía - No fije la temperatura de la aplicación más bajo que necesitada.47 Investigación de averías Antes de llamar para el servicio, compruebe esta lista. Puede ahorrarle tiempo y costo. Esta lista incluye las ocurrencias comunes que no son el resultado de la ejecución defectuosa o materiales en esta aplicación. Problema Causas Posibles El Refrigerador- Congelador no funciona

• El enchufe de energía se puede desenchufar del enchufe eléctrico. Enchúfelo con seguridad.

• El fusible de la casa ha soplado o el interruptor ha disparado. Compruebe y/o substituya el fusible y reajuste el interruptor. Vibración o confundir o ruido anormal

• Corte de energía. Compruebe las luces de la casa.

• El piso en el cual el refrigerador-congelador está instalado puede ser desigual o el refrigerador- congelador puede ser inestable. Haga uniforme rotando el tornillo de nivelación.

• Objetos innecesarios puestos en el lado trasero del refrigerador-congelador. La temperatura de alimentos dentro del refrigerador no es bastante fría La temperatura dentro del refrigerador es demasiado fría

• El regulador electrónico está fijando a la figura extremadamente baja.

• Muy frecuente o las aberturas demasiado largas de la puerta. Hay una fuente de calor cerca de Refrigerador- Congelador. Una cantidad grande de alimento fue colocada dentro del compartimiento del refrigerador.48 Investigación de averías Problema Causas Posibles El refrigerador tiene olor

• Los alimentos con olores fuertes deben ser cubiertos o ser envueltos firmemente

• Compruebe si hay el alimento estropeado

• El interior necesita limpiar

• Refiera a la “sección de la limpieza” Formas de humedad en superficie del gabinete

• Este fenómeno es probable ocurrir en un espacio mojado. Limpíelo con una toalla seca49 Para invertir las puertas Cómo invertir la puerta Su refrigerador se diseña con una puerta reversible, así que usted puede abrirse de izquierdo o de derecho. Es mejor colocar la bisagra de la puerta de nuevo como necesaria en el principio puesto que es incómodo hacerlo más tarde. Para cambiar la bisagra de la puerta refiera por favor al diagrama abajo y siga de la forma siguiente. Precaution

1. Primero desenchufe la aplicación.

2. Quite los alimentos y los accesorios como los estantes

o las bandejas que no están fijados en el refrigerador.

3. Ponga cuidadosamente la aplicación en un

amortiguador como material de embalaje para evitar el daño del circuito de la refrigeración.

4. Use “+” conductor o llave de tuercas para fijar o para

1. Desatornille los PERNOS 2x, después quite la bisagra (l) .

3. Tire suavemente de la puerta hacia abajo para quitarla.

4. Antes de reinstalar la puerta, intercambie el casquillo de la

bisagra tirando de él hacia fuera de su localización actual y colocándolo de nuevo en el otro lado de la puerta. El cuidado se debe tomar para no dañar las superficies adyacentes al quitar el casquillo de la bisagra

5. Desatornille el perno de bisagra superior (u) y atorníllelo en

el agujero lateral opuesto.

Para invertir las puertas Cómo invertir la puerta

6. Después de reinstalar la puerta, fije la bisagra más

baja (l) en el lado opuesto usando los PERNOS 2x.

8. Coloque cuidadosamente la aplicación en una posición

vertical. Ajuste el tornillo de nivelación para cerciorarse de que la aplicación es constante y comprobar que la puerta se abre y se cierra correctamente. En caso de que de aplicar la puerta reversible, cuando usted cierra la puerta con la fuerza excesiva, podría haber el caso que la puerta no cierra debido a fuerza de la reacción. Compruebe por favor si la puerta se cierra correctamente. Manija de la puerta
