CBWD 8514D19 - Lavadora CANDY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora frontal
Marca	Candy
Modelo	CBWD 8514D19
Capacidad de lavado	8.5 kg
Velocidad de centrifugado máxima	1400 rpm
Alimentación eléctrica	220-240 V, 50 Hz
Clase energética	B
Dimensiones (An x Fondo x Al)	60 x 60 x 85 cm
Peso	70 kg
Funciones principales	Salida diferida, centrifugado variable, lavado en frío, prelavado
Mantenimiento y limpieza	Limpieza del filtro de desagüe, cajetín de detergente, junta de la puerta
Seguridad	Protección contra desbordamientos, parada en caso de puerta abierta, seguridad infantil
Piezas de repuesto	Puerta, junta de la puerta, cerradura de la puerta, bomba de desagüe, bisagra
Reparabilidad	Índice de reparabilidad: 7.9/10 (estimado)

Preguntas frecuentes - CBWD 8514D19 CANDY

¿Cuál es la capacidad de lavado del Candy CBWD 8514D19?

La capacidad de lavado es de 8.5 kg, ideal para una familia de 4 a 5 personas.

¿Cómo limpiar el filtro de desagüe?

Abra la trampilla inferior, desenrosque el filtro en sentido antihorario, retíre las impurezas y vuelva a enroscar. Coloque un recipiente para recoger el agua residual.

¿Qué hacer si la puerta no se abre después de un ciclo?

Espere unos minutos a que la cerradura se desbloquee. Si sigue bloqueada, utilice la función de parada de emergencia o tire del cable de desbloqueo situado detrás de la trampilla del filtro.

¿Cómo reemplazar la junta de la puerta?

Retire el collarín exterior con un destornillador plano, desprenda la junta vieja, coloque la nueva alineando las muescas y fije las abrazaderas. Consulte el manual para más detalles.

¿Cómo cambiar la cerradura de la puerta?

Desmonte el tablero superior, retire el cajetín de detergente y el panel de control. Desatornille la cerradura, desconecte los conectores y reemplácela respetando el cableado. Utilice una llave Torx n.º 25.

¿Por qué mi lavadora no se enciende?

Verifique la alimentación eléctrica (toma, disyuntor). Asegúrese de que la puerta esté bien cerrada. Si el problema persiste, el módulo electrónico puede estar defectuoso.

¿Cómo usar la salida diferida?

Seleccione el programa deseado, luego presione la tecla Salida diferida para elegir el número de horas (1 a 24). Presione Start para activar el contador.

¿Qué hacer en caso de desagüe lento o bloqueado?

Limpie el filtro de desagüe y verifique que la manguera de desagüe no esté doblada u obstruida. Si el problema persiste, la bomba de desagüe puede estar defectuosa.

Mi lavadora hace un ruido anormal durante el centrifugado, ¿qué hago?

Verifique que la carga esté equilibrada. Los ruidos sordos pueden deberse a objetos metálicos (monedas, llaves) en el tambor. Si el ruido persiste, los amortiguadores o los rodamientos pueden estar desgastados.

¿Cuál es el consumo de agua por ciclo?

El consumo varía según el programa, aproximadamente 50 a 60 litros para un ciclo de algodón a 40°C.

MANUAL DE USUARIO CBWD 8514D19 CANDY

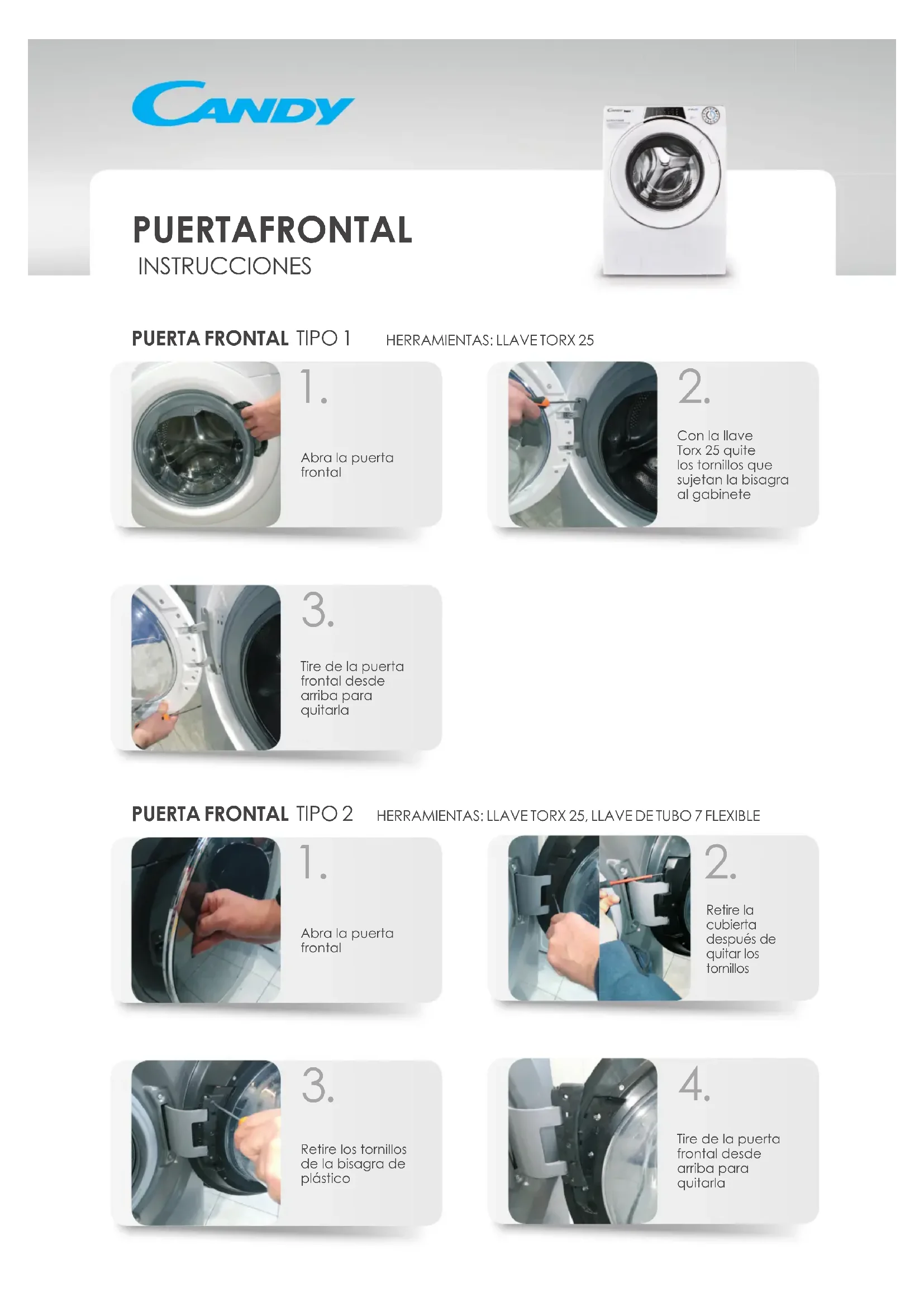

PUERTA FRONTAL TIPO 1 HERRAMIENTAS: LLAVETORX 25

Abra la puerta frontal

Con la llave Torx 25 quite los tornillos que sujetan la bisagra al gabinete

Tire de la puerta frontal desde arriba para quitarla

PUERTA FRONTAL TIPO 2 HERRAMIENTAS: LLAVETORX 25, LLAVE DETUBO 7 FLEXIBLE

Abra la puerta frontal

Retire la cubierta después de quitar los tomillos

Retire los tornillos de la bisagra de plástico

Tire de la puerta frontal desde arriba para quitarla

BISAGRA

INSTRUCCIONES

BISAGRA TIPO 1 HERRAMIENTAS: LLAVETORX 25

Abra la puerta frontal

Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

Tire de la puerta frontal desde amiba para quitarla

Retire todos los tornillos de la puerta frontal

Separe el bastidor principal del bastidor secundario

Vuelca a colocar la bisagra y tenga cuidado de no perder los cojinetes

BISAGRA TIPO 2 HERRAMIENTAS: LLAVETORX 25, LLAVE DETUBO 7 FLEXIBLE

Abra la puerta frontal

Retire la cubierta después de quitar los tornillos

Retire los tornillos de la bisagra de plástico

Tire de la puerta frontal desde arriba para quitarla

Retire el sujetador de la puerta

Después de guitar la correa, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Retire los tornillos externos de la bisagra

Retire los tornillos situados adentro del gabinete con la llave de tubo 7. Retire la bisagra

SEGURO DE LA PUERTA TIPO 1

HERRAMIENTAS: TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con la llave Torx retire los tornillos de sujeción del seguro de la puerta y presione el broche.

Retire el seguro de la puerta

Desconecte el cableado, en caso de conexiones "faston", preste atención y no invierta el cableado

SEGURO DE LA PUERTA TIPO 2

HERRAMIENTAS: TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con la llave Torx retire los tornillos de sujeción del seguro de la puerta

Desarme la encimera y los adornos

Desarme el dispensador y el bisel

Retire el seguro de la puerta

Retire la protección contra el agua

Vuelva a colocar el seguro de la puerta prestando atención a la conexión mecánica de la apertura de emergencia y las conexiones eléctricas

EMPAQUE DE LA PUERTA

INSTRUCCIONES

EMPAQUE DE LA PUERTA

HERRAMIENTAS: LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con el destornillador plano quite la abrazadera en el tubo

Coloque el empaque nuevo prestando atención a las muescas de posicionamiento

Inserte la abrazadera de alambre en el lado del tubo

Apriete la abrazadera hasta que quede al ras en el tubo usando las herramientas

Coloque el empaque en el gabinete. Sujete la abrazadera externa y apriétela (de ser necesario con la pinza)

CAJÓN DEL DETERGENTE

INSTRUCCIONES

CAJÓN DEL DETERGENTE

Abra el cajón del detergente

Con las dos manos tire firmlyemente del cajón

Desenganche la cubierta del cajón del detergente teniendo cuidado de no romper los ganchos
