Tipo de producto	Lavadora frontal
Marca	Candy
Modelo	ROW4966DHRR119
Capacidad de lavado	6 kg
Dimensiones (Al x An x Pr)	85 x 60 x 45 cm
Peso	Aproximadamente 65 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia nominal	2000 W
Clase energética	A+
Velocidad de centrifugado máxima	1200 rpm
Funciones principales	Inicio diferido, lavado en frío, parada con agua, centrifugado variable
Tipo de puerta	Puerta de vidrio con bisagra
Seguridad niños	Sí, bloqueo de teclas
Antidesbordamiento	Sí, sistema de seguridad
Mantenimiento habitual	Limpieza del filtro, vaciado de emergencia, limpieza de la junta de la puerta
Piezas de repuesto disponibles	Junta de la puerta, bloqueo de la puerta, bisagra, filtro, bomba de desagüe
Reparabilidad	Índice de reparabilidad alto (piezas accesibles mediante manual)
Nivel sonoro (lavado/centrifugado)	56 dB / 76 dB
Programas de lavado	Algodón, sintéticos, delicados, lana, rápido, etc.

Preguntas frecuentes - ROW4966DHRR119 CANDY

¿Cómo limpiar el filtro de desagüe?

Desenrosque el tapón del filtro ubicado en la parte inferior derecha de la lavadora. Retire las impurezas y vuelva a colocar el tapón. Ejecute un ciclo de vaciado si es necesario.

El tambor no gira, ¿qué hacer?

Verifique que la puerta esté bien cerrada y que el programa no esté en pausa. Si el problema persiste, el bloqueo de la puerta o la correa pueden estar defectuosos. Consulte el manual para reemplazar estas piezas.

¿Cómo reemplazar la junta de la puerta?

Use un destornillador plano para retirar el collarín externo. Desprenda la lengüeta de la junta, luego retire el collarín del tubo. Coloque la nueva junta alineando las muescas y fije los collarines.

¿Qué hacer en caso de fuga de agua?

Verifique las conexiones de las mangueras de entrada y desagüe. Inspeccione la junta de la puerta en busca de grietas. Si la fuga proviene de la parte inferior, limpie el filtro y verifique la bomba de desagüe.

¿Cómo desbloquear la puerta en caso de avería?

Desenchufe el aparato. Abra el cajetín del detergente y use el cordón de desbloqueo de emergencia (si está presente) o siga el procedimiento del manual para desmontar el bloqueo de la puerta.

La lavadora hace un ruido anormal, ¿qué hacer?

Verifique que las patas estén bien ajustadas y que la máquina esté estable. Un ruido de clic puede indicar un objeto atascado en el tambor. Un ruido sordo puede provenir de los rodamientos o la correa.

¿Cómo usar el inicio diferido?

Seleccione el programa de lavado deseado, luego presione el botón Inicio diferido para retrasar el inicio del ciclo de 1 a 24 horas. Confirme con el botón Inicio/Pausa.

¿Por qué la lavadora no desagua?

Verifique el filtro de desagüe para detectar obstrucciones. Asegúrese de que la manguera de desagüe no esté doblada u obstruida. Si el problema persiste, la bomba de desagüe puede estar defectuosa.

¿Cómo reemplazar el bloqueo de la puerta?

Retire el collarín externo de la junta, luego desenrosque los tornillos de fijación del bloqueo con una llave Torx. Desconecte los cables anotando su posición. Instale el nuevo bloqueo y reconecte los cables. Consulte el manual para obtener detalles.

¿Qué programas se recomiendan para ropa delicada?

Use el programa Lana o Seda a baja temperatura (30°C) y baja velocidad de centrifugado. Para sintéticos, el programa Sintéticos a 40°C es adecuado.

MANUAL DE USUARIO ROW4966DHRR119 CANDY

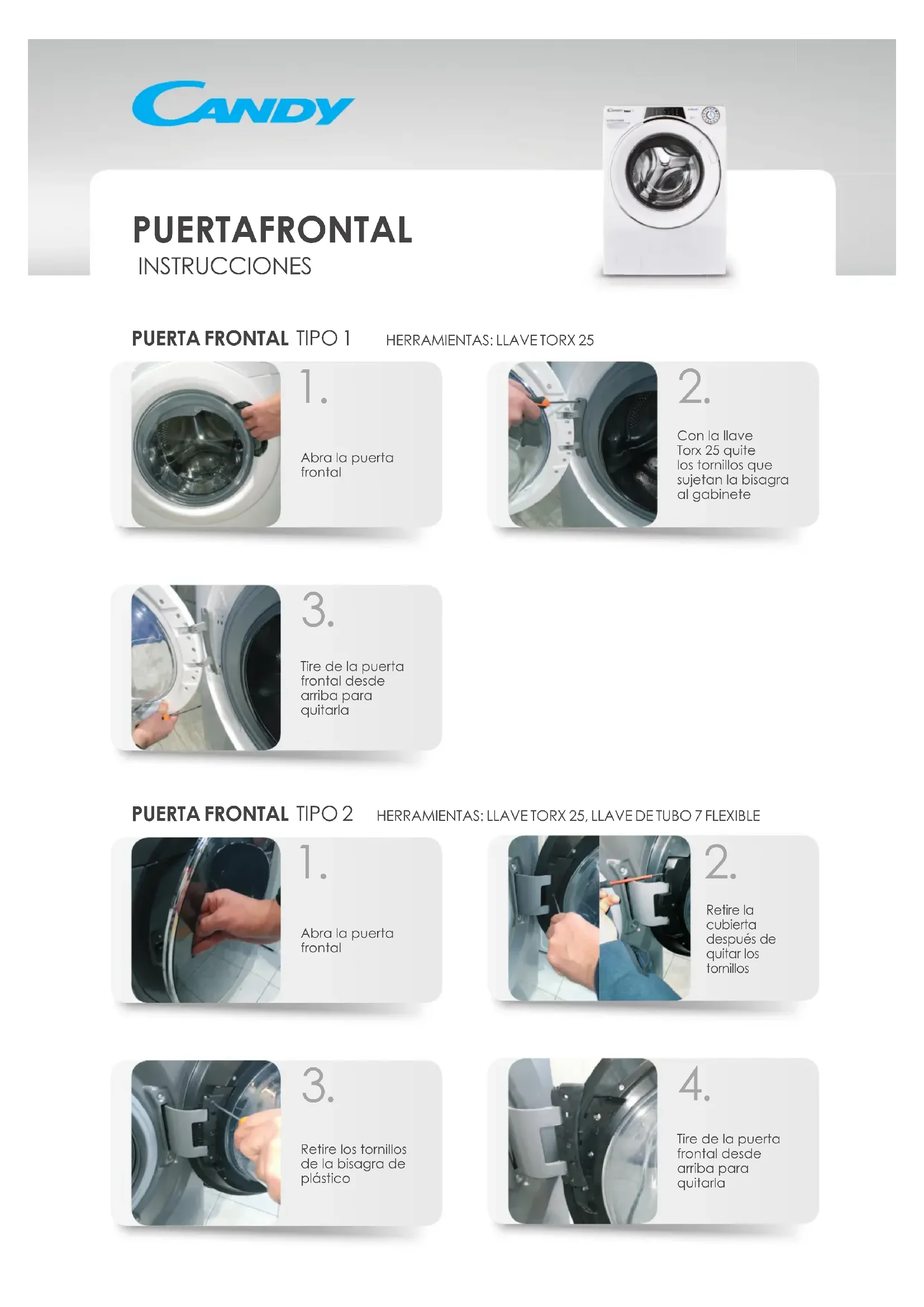

PUERTA FRONTAL TIPO 1

HERRAMIENTAS: LLAVETORX 25

Abra la puerta frontal

Con la llave Torx 25 quite los tornillos que sujetan la bisagra al gabinete

Tire de la puerta frontal desde arriba para quitarla

PUERTA FRONTAL TIPO 2

HERRAMIENTAS: LLAVETORX 25, LLAVE DETUBO 7 FLEXIBLE

Abra la puerta frontal

Retire la cubierta después de quitar los tomillos

Retire los tornillos de la bisagra de plástico

Tire de la puerta frontal desde arriba para quitarla

BISAGRA

INSTRUCCIONES

BISAGRA TIPO 1 HERRAMIENTAS: LLAVETORX 25

Abra la puerta frontal

Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

Tire de la puerta frontal desde amiba para quitarla

Retire todos los tornillos de la puerta frontal

Separe el bastidor principal del bastidor secundario

Vuelca a colocar la bisagra y tenga cuidado de no perder los cojinetes

BISAGRA TIPO 2 HERRAMIENTAS: LLAVETORX 25, LLAVE DETUBO 7 FLEXIBLE

Abra la puerta frontal

Retire la cubierta después de quitar los tornillos

Retire los tornillos de la bisagra de plástico

Tire de la puerta frontal desde arriba para quitarla

Retire el sujetador de la puerta

Después de guitar la correa, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Retire los tornillos externos de la bisagra

Retire los tornillos situados adentro del gabinete con la llave de tubo 7. Retire la bisagra

SEGURO DE LA PUERTA TIPO 1

HERRAMIENTAS: TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con la llave Torx retire los tornillos de sujeción del seguro de la puerta y presione el broche.

Retire el seguro de la puerta

Desconecte el cableado, en caso de conexiones "faston", preste atención y no invierta el cableado

SEGURO DE LA PUERTA TIPO 2

HERRAMIENTAS: TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con la llave Torx retire los tornillos de sujeción del seguro de la puerta

Desarme la encimera y los adornos

Desarme el dispensador y el bisel

Retire el seguro de la puerta

Retire la protección contra el agua

Vuelva a colocar el seguro de la puerta prestando atención a la conexión mecánica de la apertura de emergencia y las conexiones eléctricas

EMPAQUE DE LA PUERTA

INSTRUCCIONES

EMPAQUE DE LA PUERTA

HERRAMIENTAS: LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con el destornillador plano quite la abrazadera en el tubo

Coloque el empaque nuevo prestando atención a las muescas de posicionamiento

Inserte la abrazadera de alambre en el lado del tubo

Apriete la abrazadera hasta que quede al ras en el tubo usando las herramientas

Coloque el empaque en el gabinete. Sujete la abrazadera externa y apriétela (de ser necesario con la pinza)

CAJÓN DEL DETERGENTE

INSTRUCCIONES

CAJÓN DEL DETERGENTE

Abra el cajón del detergente

Con las dos manos tire firmlyemente del cajón

Desenganche la cubierta del cajón del detergente teniendo cuidado de no romper los ganchos
