MANUAL DE USUARIO 297820 MILWAUKEE

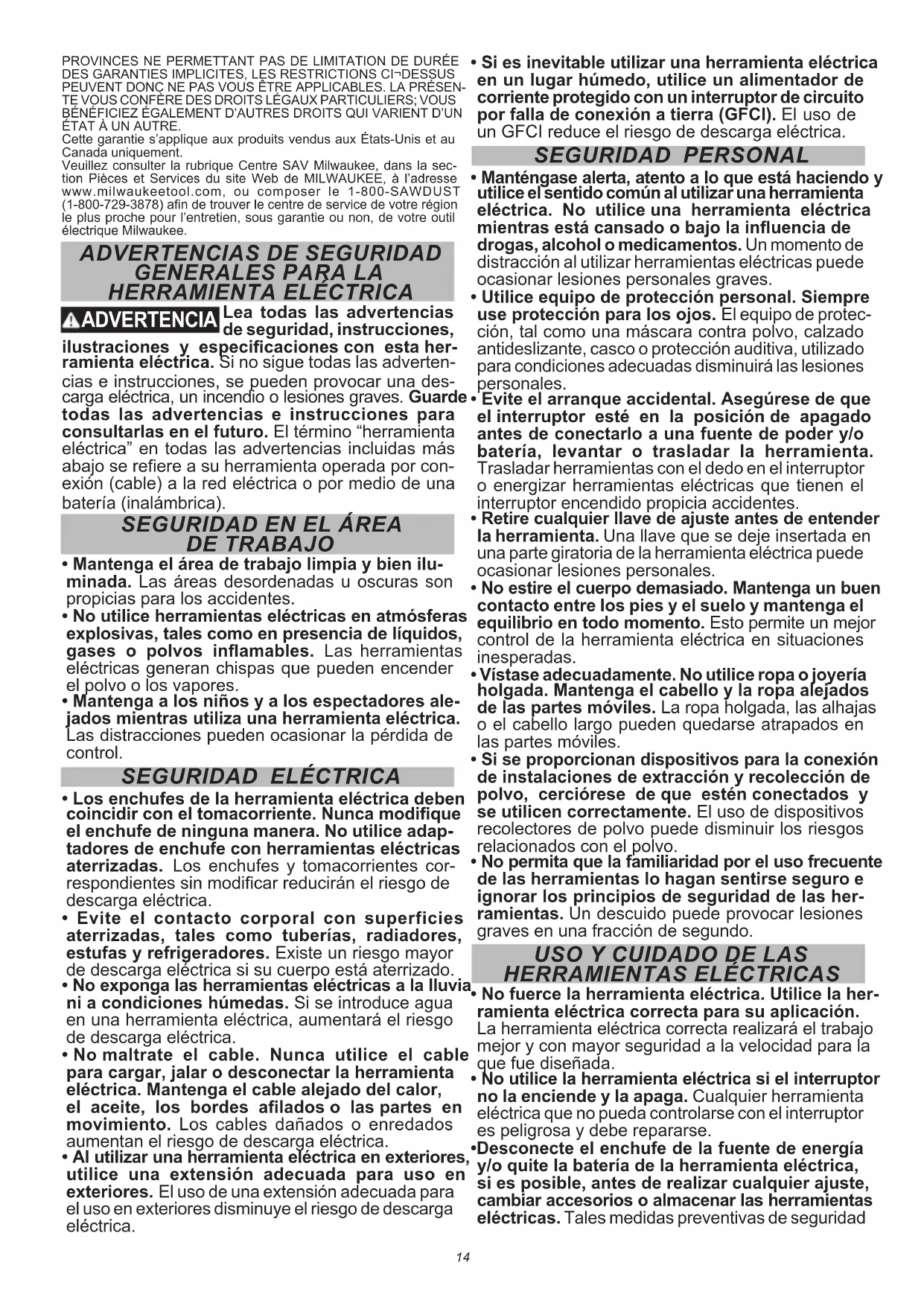

ADVERTENCIAS DE SEGURIDAD

ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones con esta her- ramienta eléctrica. Si no sigue todas las adverten- cias e instrucciones, se pueden provocar una des- carga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reere a su herramienta operada por con- exión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

• Mantenga el área de trabajo limpia y bien ilu- minada. Las áreas desordenadas u oscuras son propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas explosivas, tales como en presencia de líquidos, gases o polvos inamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los vapores.

• Mantenga a los niños y a los espectadores ale- jados mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar la pérdida de control.

• Los enchufes de la herramienta eléctrica deben coincidir con el tomacorriente. Nunca modique el enchufe de ninguna manera. No utilice adap- tadores de enchufe con herramientas eléctricas aterrizadas. Los enchufes y tomacorrientes cor- respondientes sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con superficies aterrizadas, tales como tuberías, radiadores, estufas y refrigeradores. Existe un riesgo mayor de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si se introduce agua en una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para cargar, jalar o desconectar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes alados o las partes en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores, utilice una extensión adecuada para uso en exteriores. El uso de una extensión adecuada para el uso en exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, utilice un alimentador de corriente protegido con un interruptor de circuito por falla de conexión a tierra (GFCI). El uso de un GFCI reduce el riesgo de descarga eléctrica. SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y utilice el sentido común al utilizar una herramienta eléctrica. No utilice una herramienta eléctrica mientras está cansado o bajo la inuencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre use protección para los ojos. El equipo de protec- ción, tal como una máscara contra polvo, calzado antideslizante, casco o protección auditiva, utilizado para condiciones adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a una fuente de poder y/o batería, levantar o trasladar la herramienta. Trasladar herramientas con el dedo en el interruptor o energizar herramientas eléctricas que tienen el interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender la herramienta. Una llave que se deje insertada en una parte giratoria de la herramienta eléctrica puede ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen contacto entre los pies y el suelo y mantenga el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería holgada. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa holgada, las alhajas o el cabello largo pueden quedarse atrapados en las partes móviles.

• Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, cerciórese de que estén conectados y se utilicen correctamente. El uso de dispositivos recolectores de polvo puede disminuir los riesgos relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente de las herramientas lo hagan sentirse seguro e ignorar los principios de seguridad de las her- ramientas. Un descuido puede provocar lesiones graves en una fracción de segundo.

• No fuerce la herramienta eléctrica. Utilice la her- ramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor no la enciende y la apaga. Cualquier herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía y/o quite la batería de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Tales medidas preventivas de seguridad15 disminuyen el riesgo de que la herramienta eléctrica se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se estén utilizando fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o con estas instrucciones la utilicen. Las herramientas eléctricas son peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y accesorios. Verique que no haya desalin- eación, amarre de partes móviles, partes rotas o alguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, asegúrese de que la herramienta eléctrica sea reparada antes de que se utilice. Muchos accidentes son ocasionados por herramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y limpias. Las herramientas de corte correctamente mantenidas con bordes de corte alados son menos propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las puntas, etc. de acuerdo con estas instruc- ciones, tomando en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones diferentes a las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de sujeción secas, limpias y libres de aceite y grasa. Las empuñaduras y supercies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe- cicado por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente con baterías especícamente diseñadas. El uso de cualquier otra batería puede producir un riesgo de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como su- jetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan formar una conexión de una terminal a otra. Crear un corto entre las terminales de la batería puede ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser expulsado de la batería, evite el contacto. En caso de contacto accidental, lave con agua. Si el líquido entra en contacto con los ojos, busque además ayuda médica. El líquido expulsado de la batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya dañado o modicado. Las baterías dañadas o modicadas pueden mostrar un comportamiento impredecible, causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego o a temperatura excesiva. La exposición a fuego o temperatura a más de 130° C (265° F) puede causar explosiones.

• Siga todas las instrucciones de carga y no cargue la batería o la herramienta fuera del rango de temperatura especicado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango especicado puede dañar la batería y aumentar el riesgo de incendio. MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un técnico calicado que use únicamente piezas de reemplazo idénticas. Esto asegurará que la seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente el fabricante o proveedores de servicio autorizados deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA CRIMPADORA

• Use la herramienta únicamente como se indica. Solo el personal capacitado debe operar la her- ramienta.

ADVERTENCIA Para reducir las posibili- dades de que se pre- senten riesgos de arco eléctrico, choque eléctrico o daños a la propiedad, trabaja en líneas desenergizadas cuando resulte posible. La herramienta no cuenta con aislamiento. En caso de que sea necesario trabajar en líneas energiza- das, asegúrese de que se hayan tomado todas las debidas precauciones, incluidas aquellas que guran en NFPA 70E, con anticipación.

• No utilice la herramienta sin las mordazas crim- padoras instaladas. Los dedos podrían aplastarse.

• Mantenga las manos alejadas de las mordazas crimpadoras mientras la herramienta esté en uso. Los dedos podrían aplastarse.

• Para reducir el riesgo de lesiones, utilice gafas o lentes de seguridad con protectores laterales al operar o dar servicio a la herramienta.

• Inspeccione y descarte las piezas de trabajo con suras o desgaste antes de usarlas. Los materiales pueden surarse o quebrarse.

• Use únicamente la herramienta con las morda- zas crimpadoras MILWAUKEE, troqueles y conectores para los cuales está diseñada. Las mordazas, los troqueles y los conectores deben CORRESPONDER CORRECTAMENTE para lograr una operación exitosa. Las combinaciones inadecuadas pueden producir un crimpado con fallas. Puede presentarse una descarga eléctrica, incendio, explosión y daño a la propiedad.

• Siga las instrucciones de instalación del fabrican- te del conector. Otros usos pueden causar daños a la herramienta, los accesorios y la pieza de trabajo.

• Válgase siempre de su sentido común y sea cuidadoso cuando utilice herramientas. No es posible anticipar todas las situaciones que podrían tener un desenlace peligroso. No utilice esta her- ramienta si no entiende estas instrucciones de uso o si considera que el trabajo a realizar supera sus capacidades, comuníquese con Milwaukee Tool o con un profesional capacitado para recibir capacitación o información adicional.

• Conserve las etiquetas y las placas nominales. Contienen información importante. Si son ilegibles o no están presentes, comuníquese con un centro de servicio MILWAUKEE para obtener un reemplazo gratuito.

ADVERTENCIA Algunos polvos generados por el lijado eléctrico, aserrado, pulido, taladrado y otras actividades de construcción contienen químicos identicados como causantes16 de cáncer, defectos congénitos u otros daños re- productivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros productos de albañilería y

• arsénico y cromo de madera con tratamiento químico. Su riesgo por estas exposiciones varía, dependi- endo de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos quími- cos: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como mascarillas protectoras contra polvo especialmente diseñadas para ltrar partículas microscópicas. ESPECIFICACIONES Cat. No.. .................................................... 2978-20 Volts.............................................................. 18 CD Tipo de batería .............................................M18™ Tipo de cargador ..........................................M18™ Calicación de campo de alto voltaje ......... 34,5 kV Fuerza .................................................53,4 kN (6T) Peso ................................................1,9 kg (4,25 lb) (Solo herramienta) Peso ...................................................5,4 kg (12 lb) (Con la batería más pesada compatible) Temperatura ambiente recomendada para operar ................ -18°C

50°C (0°F a 125°F) SIMBOLOGÍA Volts Corriente directa ADVERTENCIA Para reducir las posibili-dades de que se presenten riesgos de arco eléctrico, choque eléctrico o daños a la propiedad, trabaja en líneas desenergizadas cuando resulte posible. La herramienta no cuenta con aislamiento. En caso de que sea necesario trabajar en líneas energizadas, asegúrese de que se hayan tomado todas las debidas precauciones, incluidas aquellas que guran en NFPA 70E, con anticipación.

ADVERTENCIA Mantenga las manos alejadas de las mordazas crimpadoras mientras se esté usando la herramienta. Los dedos podrían aplastarse. Para reducir el riesgo de lesiones, utilice gafas o lentes de seguridad con protectores laterales al operar o dar servicio a la herramienta. Lea el manual del operator

3. Botones de liberación

4. Válvula de liberación

14. Flecha de bloqueo

del pasador de horquilla

49-16-KEAR17 ENSAMBLAJE ADVERTENCIA Recargue la batería sólo con el cargador especificado para ella. Para instrucciones especícas sobre cómo cargar, lea el manual del operador sumin- istrado con su cargador y la batería. Como se inserta/quita la batería en la herramienta Para retirar la batería, presione los botones de liberación y jale de la batería para sacarla de la herramienta. ADVERTENCIA Para reducir el riesgo de le- siones, extraiga siempre la batería antes de acoplar o desacoplar accesorios. Para introducir la batería, deslícela en el cuerpo de la herramienta. Asegúrese de que quede bien rme en su posición. ADVERTENCIA Utilice únicamente acceso- rios especícamente reco- mendados para esta herramienta. El uso de ac- cesorios no recomendados podría resultar peligroso. Inserción/extracción de las mordazas

1. Extraiga la batería.

2. Quite el tornillo de jación de ajuste manual (cu-

ando se utiliza) de la parte posterior del pasador de retención.

3. Empuje hacia dentro y luego gire el pasador de reten-

ción hacia la izquierda 90° . El pasador se botará.

4. Inserte las mordazas crimpadoras. Alinee el oricio

central con el pasador de retención.

5. Introduzca el pasador de retención y gírelo 90°

6. Asegúrese de que la echa de la palanca

del pasador de retención esté alineada con la echa de bloqueo del pasador de horquilla.

7. Inserte y apriete a mano el tornillo de

jación de ajuste manual (cuando se utiliza). NOTA: Se puede usar un tornillo de bloqueo para evitar que el pasador de retención se aoje involuntariamente. Un tornillo de jación de ajuste suelto puede dañar la herramienta.

8. Gire las mordazas al ángulo deseado.

PRECAUCIÓN Para evitar daños a la herra- mienta, no opere la herra- mienta sin el pasador de retención totalmente insertado y bloqueado en su posición. Pueden presentarse daños al cilindro. ADVERTENCIA Un crimpado incompleto o defectuoso podría causar un incendio. Las mordazas, matrices y conectores deben usarse en una combinación aprobada para lograr una operación exitosa. Las combinaciones inadecuadas pueden producir un crimpado con fallas. Puede presentarse una descarga eléctrica, incendio, explosión y daño a la propiedad. Cambio de los troqueles Inspeccione los troqueles y los conectores antes de usarlos. Utilice únicamente troqueles y conectores que correspondan correctamente para las mordazas crimpadoras correspondientes. Consulte las espe- cicaciones para vericar la compatibilidad de los troqueles/conectores/mordazas crimpadoras.

1. Extraiga la batería.

cavalier Étriers Cosses Épissure 1 pièce Épissure 2 pièces 49-16-BGD3 Mâchoire BG-D3 #6-#3 (1) - #12-#2 (1) #6-2/0 (1) 1/0 - 2/0 (1) #10-1/0 (1) 1/0 - 4/0 (1) #6-4/0 (1) #6-4/0 (1) #4-266.8 (1) #6-4/0 (1) #4 - 4/0 (1) #4 - 1/0 (1) #2 - 4/0 (1) 49-16-1OD3 Mâchoire O-D3 #6-#3 (1) - #12-#2 (1) #6-2/0 (1) 1/0 - 2/0 (1) #10-1/0 (1) 1/0 - 4/0 (1) #6-4/0 (1) #6-4/0 (1) #4-266.8 (1) #6-4/0 (1) #4 - 4/0 (1) #4 - 1/0 (1) #2 - 4/0 (1) 49-16-11D3 Mâchoire D3 #6-#3 (1) - #12-#2 (1) #6-2/0 (1) 1/0 - 2/0 (1) #10-1/0 (1) 1/0 - 4/0 (1) #6-4/0 (1) #6-4/0 (1) #4-266.8 (1) #6-4/0 (1) #4 - 4/0 (1) #4 - 1/0 (1) #2 - 4/0 (1) 49-16-KEAR Mâchoire Kearney #6-#3 (2) - #12-#2 (2) #6-2/0 (2) 1/0 - 2/0 (2) #10-1/0 (2) 1/0 - 4/0 (2) #6-4/0 (2) #6-4/0 (2) #4-266.8 (2) #6-4/0 (2) #4 - 4/0 (2) #4 - 1/0 (2) #2 - 4/0 (2) (1) Capacité en utilisant des matrices industrielles de type « W » (2) Capacité en utilisant des matrices pour les outils Kearney™ type « O »18 OPERACION ADVERTENCIA Para disminuir el riesgo de explosión, descarga eléctrica y daños materiales, no se use en líneas eléctricas energizadas. La herra- mienta no está aislada. El contacto con un circuito energizado podría ocasionar lesiones graves o la muerte. Apague la alimentación eléc- trica antes de hacer un crimpado. Mantenga las manos alejadas de las mordazas crimpadoras mientras se esté usando la heramienta. Los dedos podrían aplastarse. Para reducir el riesgo de lesiones, extraiga siempre la batería antes de acoplar o desaco- plar accesorios. Utilice únicamente accesorios especícamente recomendados para esta her- ramienta. El uso de accesorios no recomendados podría resultar peligroso. Para reducir el riesgo de lesiones, use siempre lentes de seguridad o anteojos con protectores laterales. Con el n de minimizar el riesgo de lesiones, siempre utilice la protección de ojos adecuada indicada para cumplir con lo dispuesto en la norma ANSI Z87.1. Al momento de realizar trabajos en situaciones donde haya presencia de polvo, utilice la protec- ción respiratoria adecuada o utilice una solución de extracción de polvo que cumpla con los req- uisitos de la OSHA. Crimpado

Antes de crimpar, asegúrese de que el pasador de retención esté correctamente asentado y que los troqueles estén debidamente instalados.

Antes de iniciar, inspeccione las mordazas y los tro- queles para detectar grietas u otros daños. No utilice mordazas o troqueles dañados. Comuníquese con un centro de servicio MILWAUKEE.

Use únicamente mordazas, troqueles, conectores y cables QUE CORRESPONDAN CORRECTA- MENTE. Las combinaciones inadecuadas pueden producir un crimpado con fallas.

nspeccione y descarte las piezas de trabajo con suras o desgaste antes de usarlas. Los materiales pueden surarse o quebrarse.

Siga las instrucciones de instalación del fabricante de la máquina. Otros usos pueden causar daños a la herramienta, los accesorios y la pieza de trabajo.

1. Inserte la batería.

2. Coloque las mordazas con los troqueles instalados

alrededor del conector.

3. Sostenga la herramienta rmemente. Presione sin

soltar el gatillo. 4.Cuando el ciclo haya nalizado, la herramienta se apagará y el indicador se iluminará. Suelte el gatillo. LED Indicador Denición Verde jo La herramienta terminó la operación y alcanzó la presión total de crimpado. Rojo jo La herramienta terminó la operación pero NO alcanzó la presión total de crimpado. Rojo destellando La herramienta NO realizó la oper- ación.

2. Empuje los pasadores de retención y coloque a

presión los troqueles correspondientes en cada lado de las mordazas crimpadoras. Libere los pasadores de retención.

3. Para retirarlos, empuje los pasadores de retención

y jale los troqueles para sacarlos de las mordazas crimpadoras. ONE-KEY™ Para obtener más información acerca de la funcion- alidad de ONE-KEY™ para esta herramienta, por favor reérase a la referencia rápida incluida con este producto o visite milwaukeetool.com/One-Key. Para descargar la aplicación ONE-KEY™, visite la App Store o Google Play desde su dispositivo inteligente. Indicador ONE-KEY™ Azul jo El modo inalámbrico está activo y listo para congurar a través de la aplicación ONE-KEY™. Azul intermitente La herramienta tiene una comu- nicación activa con la aplicación ONE-KEY™. Rojo intermitente La herramienta tiene activo el blo- queo de seguridad y sólo podrá desbloquearla el dueño a través de la aplicación ONE-KEY™. Mordazas de corte (no incluido) La crimpadora utilitaria es compatible con las siguien- tes mordazas de corte de MILWAUKEE. Consulte las instrucciones de las mordazas de corte para su uso. Tipo de mordaza Capacidad máxima Mordazas 477 ACSR (Cat. No. 49-16-2773) ACSR: 477 MCM Hen ACSR Cable tirante: 10 mm no EHS Barra de refuerzo: 10 mm (3/8") Varilla de tierra: 10 mm (3/8") Mordazas 750 MCM Cu/AL (Cat. No. 49-16-2772) Cable de cobre: 750 MCM Cable de aluminio: 1 000 MCM* Mordazas de cable tirante EHS de 13 mm (1/2") (Cat. No. 49-16-2777) Cable tirante EHS: 13 mm (1/2") (19 trenzado)** Cable tirante que no es EHS: 13 mm (1/2") (7 y 19 trenzado)** ACSR: 4/0 AWG Barra de refuerzo: 10 mm (3/8") Varilla de tierra: 10 mm (3/8") Mordazas de cable no (Cat. No. 49-16-2778) Cable no: 1/0 AWG - 777,7 AWG*** *Las mordazas 750 MCM Cu cortan cualquier cable de aluminio de un diámetro inferior a 31 mm (1,225") **Dos ciclos de corte pueden ser necesarios para completar el corte en un cable de 13 mm (1/2"). ***Mordazas solo debe usarse en las siguientes clases de cableado: M, K, I/DLO19 Destellando Rojo/Verde (después Verde y Rojo jo) La herramienta llegó a su intervalo de servicio (40 000 crimpados). El color verde/rojo empezará a destel- lar después de que se muestre el indicador de la operación. Devuelva la herramienta a un centro de servicio MILWAUKEE.

5. Siga crimpando de acuerdo a las instrucciones

del fabricante del conector. Consulte las tablas "Orejetas y empalmes" para más información.

Para los empalmes, empiece crimpando en el cen- tro, trabajando hacia afuera, alternando los lados.

Para las terminales, empiece a crimpar cerca de la almohadilla, trabajando hacia afuera.

6. Uno foco LED iluminarán la pieza de trabajo al

jalar el gatillo. Botones de liberación electrónica Si las mordazas necesitan abrirse sin nalizar el ci- clo, presione cualquiera de los botones de liberación electrónica. Sostenga la herramienta con rmeza hasta que las mordazas se retraigan por completo. Válvula de liberación de respaldo Si es necesario abrir las mordazas sin tener insta- lada la batería, presione y sostenga la válvula de liberación de respaldo. Sostenga la herramienta con rmeza hasta que el cilindro se retraiga por completo. NOTA: La válvula de liberación manual puede ser difícil de operar cuando el ariete de la herramienta está completamente extendido. Para obtener me- jores resultados, presione hacia abajo centrado en el botón. MANTENIMIENTO ADVERTENCIA Para reducir el riesgo de una lesión, desconecte siempre la herramienta antes de darle cualquier manten

imiento. Nunca desarme la herramienta ni trate de hacer modicaciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Ser

vicio MILWAUKEE para TODAS las reparaciones. Mantenimiento de las herramientas Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Inspeccione la herramienta para problemas como ruidos indebidos, desalineadas o agarrotadas de partes móviles, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Envíe su herramienta al Centro de Servicio MILWAUKEE para reparación. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para la inspección. Si la herramienta no arranca u opera a toda su potencia con una batería completamente cargada, limpie, con una goma o borrador, los contactos de la batería y de la herramienta. Si aun asi la herramienta no trabaja correctamente, regrésela, con el cargador y la batería, a un centro de servicio MILWAUKEE. ONE-KEY™ ADVERTENCIA Riesgo de quem- adura química. Este dispositivo contiene una batería de botón/tipo moneda de litio. Una batería nueva o usada puede causar quema

duras internas graves y causar la muerte tan solo en 2 horas si se ingiere o entra al cuerpo. Siempre asegure la cubierta de la batería. Si no se cierra con rmeza, deje de usar el dispositivo, retire las baterías y manténgala alejada de los niños. Si cree que las baterías pudieron ser ingeridas o entraron al cuerpo, busque atención médica de inmediato. Batería interna Se usa una batería interna para facilitar toda la funcionalidad de ONE-KEY™. Si el indicador LED de modo se apaga y la herramien- ta no puede ajustar la velocidad, o si la comunicación Bluetooth deja de funcionar, quite y vuelva a insertar la batería de la celda de la moneda para reiniciarla. Reemplace la batería si el problema persiste. Para reemplazar la batería:

1. Retire el paquete de baterías.

2. Retire el tornillo y abra la tapa de la batería.

3. Saque el panel de las baterías y retire la batería

vieja. Mantenga fuera del alcance de los niños y deseche correctamente.

4. Inserte la nueva batería (3V CR2032), con el lado

positivo hacia arriba.

5. Cierre la tapa de la batería y apriete el tornillo (s)

con rmeza. ADVERTENCIA Para reducir el riesgo de lesio- nes, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos uyan dentro de la misma. Limpieza Limpie el polvo y suciedad de las ventilas. Man- tenga los mangos limpios, secos y libres de aceite o grasa. Use solo jabón neutro y un trapo húmedo para limpiar, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes aislantes. Algunos de estos incluyen: gasolina, turpentina,thíner, lacas, thíner para pinturas, solven- tes para limpieza con cloro, amoníaco y detergentes caseros que tengan amonia. Nunca usa solventes in- amables o combustibles cerca de una herramienta. Reparaciones Si su herramienta, batería o cargador están dañados, envíela al centro de servicio más cercano. ACCESORIOS ADVERTENCIA Utilice sólo los accesorios especícamente recomenda- dos. Otros accesorios puede ser peligroso. Para una lista completa de accessorios, visite nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor. Cat. No. Troqueles estilo W

Techtronic Industries Mexico, S.A. de C.V. Av. Presidente Masarik 29 Piso 7 11560 Polanco V Seccion Miguel Hidalgo, Distrito Federal, México 01 [phone] o (55) 4160-3540 Lunes a Viernes (9am a 6pm) O contáctanos en www.milwaukeetool.com.mx GARANTÍA LIMITADA - E.U.A. Y CANADÁ Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a continuación) está garantizada para el comprador original únicamente de que no tenga material y mano de obra defectuosos. Sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte en una herramienta eléctrica que tenga defectos de material o mano de obra según lo determine MILWAUKEE mediante una revisión, por un periodo de cinco (5) años** después de la fecha de compra a menos que se indique lo contrario. Al devolver la herramienta eléctrica a un Centro de Servicio de la fábrica de MILWAUKEE o a una Estación de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté pagado por adelantado y asegurado. Se debe incluir una copia del comprobante de compra con el producto devuelto. Esta garantía no aplica a daños que MILWAUKEE determine que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal, falta de mantenimiento o accidentes. Desgaste normal: Muchas herramientas eléctricas necesitan un reemplazo periódico de partes y servicio para lograr el mejor des- empeño. Esta garantía no cubre la reparación cuando el uso normal ha agotado la vida de una parte, incluyendo sin limitar a mandriles, cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en O, sellos, protectores, hojas de desatornilladores, pistones, herrajes, levantadores y arandelas de cubierta de los protectores. *Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola de pintura a presión, baterías inalámbricas, generadores de energía portátil de gasolina, herramientas de mano, palanca y cadena de mano de polipasto - eléctricas, indumentaria calefactada M12™, producto reacondicionado y productos de prueba y medición. Existen garantías por separado y distintas disponibles para estos productos. **El periodo de garantía para los radios para obra, puerto de energía M12™, fuente de poder M18™, ventiladores para obra y carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía para los M18 FUEL™ 1" llaves de impacto de alto torque con d en empuñadura, cables de limpieza de drenaje y AIRSNAKE™ los accesorios de pistola de aire de limpieza de drenaje, y los niveles láser mediante USB REDLITHIUM

es de dos (2) años a partir de la fecha de compra. El periodo de garantía de la pistola de calor compacta M18™, Extractor de polvo de 8 galones, M18™ enmarcar clavadoras, M18 FUEL™ 1/2" yunque prolongado torque controlado llave de impacto con ONE-KEY™, M18 FUEL™ 1" llave de impacto de alto esfuerzo de torsión con ONE-KEY™, M18 FUEL™ de 7,6 L compacto compresor silencioso, y los niveles láser M12™ es de tres (3) años a partir de la fecha de compra. El periodo de garantía de las lámparas de LED en la Lámpara de trabajo LED y el Bulbo mejorado de LED para la Luz de trabajo es por la vida del producto sujeto a las limitaciones anteriores. Si durante el uso normal el LED o Bulbo de LED falla, la parte será reemplazada sin cargo. No se requiere el registro de la garantía para obtener la garantía cor- respondiente a un producto de herramienta eléctrica de MILWAUKEE. La fecha de manufactura del producto se utilizará para determinar el periodo de garantía si no se proporciona comprobante de compra al solicitar el servicio en garantía. LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPA- RACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPON- SABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPE- CIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALE- GADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DE- FECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RE- SPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ES- CRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPE- CÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA COR- RESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE

LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO. Esta garantía aplica al producto vendido en los Estados Unidos y Canadá únicamente. Consulte la “Búsqueda de centro de servicio” en la sección de Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro de servicio más cercano para darle servicio con y sin garantía a una herramienta eléctrica de Milwaukee. PÓLIZA DE GARANTÍA - VALIDA

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la fecha original de compra. Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto. Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el pro- ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC. Llame 55 4160-3547 para encontrar el ASC más cercano, para ser- vicio, partes, accesorios o componentes. Procedimiento para hacer válida esta garantía Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/ sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo para usted. Cubriremos todos los costos de ete con relación a este proceso de garantía Excepciones Esta garantía no tendrá validez en las siguientes situaciones: a) Cuando el producto se use de manera distinta a la que indica el manual del usuario nal o de instrucciones. b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modiquen o reparen el producto. Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN
