Marca	Bowers & Wilkins
Modelo	706 S3
Tipo	Altavoz de estantería
Tweeter	Desacoplado con carcasa aislada mecánicamente
Altavoz de medios/graves	Cono Continuum
Puerto	Flowport con tapones de espuma ajustables (dos piezas)
Conexiones	Terminales dobles para bicableado o biamplificación
Accesorios incluidos	Rejilla, tapones de espuma, pies de goma autoadhesivos, puntas, llave Allen, barra Tommy (para 702 S3)
Posicionamiento recomendado	Sobre soporte dedicado FS-700 S3 o sobre estante sólido
Altura de escucha	Tweeter a la altura del oído
Distancia a las paredes	Al menos 50 cm de las paredes traseras y laterales
Alimentación	Pasiva (requiere un amplificador externo)
Uso	Estéreo o cine en casa (altavoz frontal)
Material del gabinete	Chapa de madera genuina con laca UV
Mantenimiento	Paño suave de microfibra, evitar productos abrasivos
Período de rodaje	Aproximadamente 15 horas de uso normal
Compatibilidad	Amplificadores estéreo y cine en casa
Seguridad	Mantener a 50 cm de pantallas CRT y soportes magnéticos

Preguntas frecuentes - 706 S3 BOWERS & WILKINS

¿Cómo instalar las puntas en el altavoz 706 S3?

Las puntas se atornillan en la base suministrada, no directamente en el altavoz. Use la barra Tommy y la llave Allen para ajustar la altura y bloquear las tuercas. Asegúrese de que el altavoz esté estable en el suelo.

¿Puedo colocar el altavoz 706 S3 en un estante?

Sí, pero reduce la flexibilidad de optimización. Use los pies de goma autoadhesivos suministrados y los tapones de espuma en el puerto para ajustar el nivel de graves. El estante debe ser lo suficientemente sólido.

El tweeter parece mal fijado al salir del embalaje. ¿Es normal?

Sí, es normal. La carcasa del tweeter está desacoplada (aislada mecánicamente) para un rendimiento óptimo. No está fijada rígidamente al gabinete principal.

¿Cómo reducir el nivel de graves del altavoz?

Puede insertar los tapones de espuma en el puerto. Use solo la pieza exterior para una atenuación moderada, o las dos piezas para una atenuación más fuerte. Alejar el altavoz de la pared también reduce los graves.

¿Cómo limpiar el altavoz 706 S3?

Use un paño suave de microfibra para quitar el polvo. Para las manchas, aplique un limpiador suave en el paño, nunca directamente. Evite productos abrasivos, ácidos o antibacterianos. No toque los altavoces.

¿Cuál es el período de rodaje recomendado?

Cuente aproximadamente 15 horas de uso normal para que las suspensiones de los altavoces se liberen y alcancen su rendimiento óptimo. Un fin de semana es suficiente para la estabilización térmica.

¿Puedo usar un cable de bicableado?

Sí, el altavoz está equipado con dos pares de terminales. Retire los puentes entre los terminales para bicableado o biamplificación. Esto mejora la resolución de los detalles finos.

¿Qué accesorios se incluyen con el altavoz?

Los accesorios incluyen: rejilla, tapones de espuma (dos piezas), pies de goma autoadhesivos, puntas con tuercas de bloqueo, llave Allen y arandelas. Para los modelos 702 S3, también se incluye una barra Tommy.

¿Cómo proteger el suelo de las puntas?

Si el suelo es duro y desea evitar rayones, use los pies de goma suministrados en lugar de las puntas, o coloque una arandela metálica (como una moneda) debajo de cada punta.

¿El altavoz 706 S3 es compatible con un amplificador de cine en casa?

Sí, puede usarse como altavoz frontal en un sistema de cine en casa. Colóquelo a unos 50 cm de la pantalla y las paredes laterales para una imagen sonora coherente con la imagen de video.

MANUAL DE USUARIO 706 S3 BOWERS & WILKINS

Bienvenido y gracias por elegir Bowers & Wilkins.

John Bowers, nuestro fundador, estaba firmemente convencido de que el diseño imaginativo, la ingeniería innovadora y la tecnología avanzada eran las claves a la hora de llevar el disfrute del sonido a la intimidad del hogar. Una creencia que seguimos compartiendo y que inspira todos y cada uno de los productos que diseñamos.

Si se instala adecuadamente, este producto ofrece unas prestaciones muy elevadas, por lo que le sugerimos que antes de ponerse manos a la obra dedique un poco de su tiempo a leer este manual. Continúa en la página 28 →

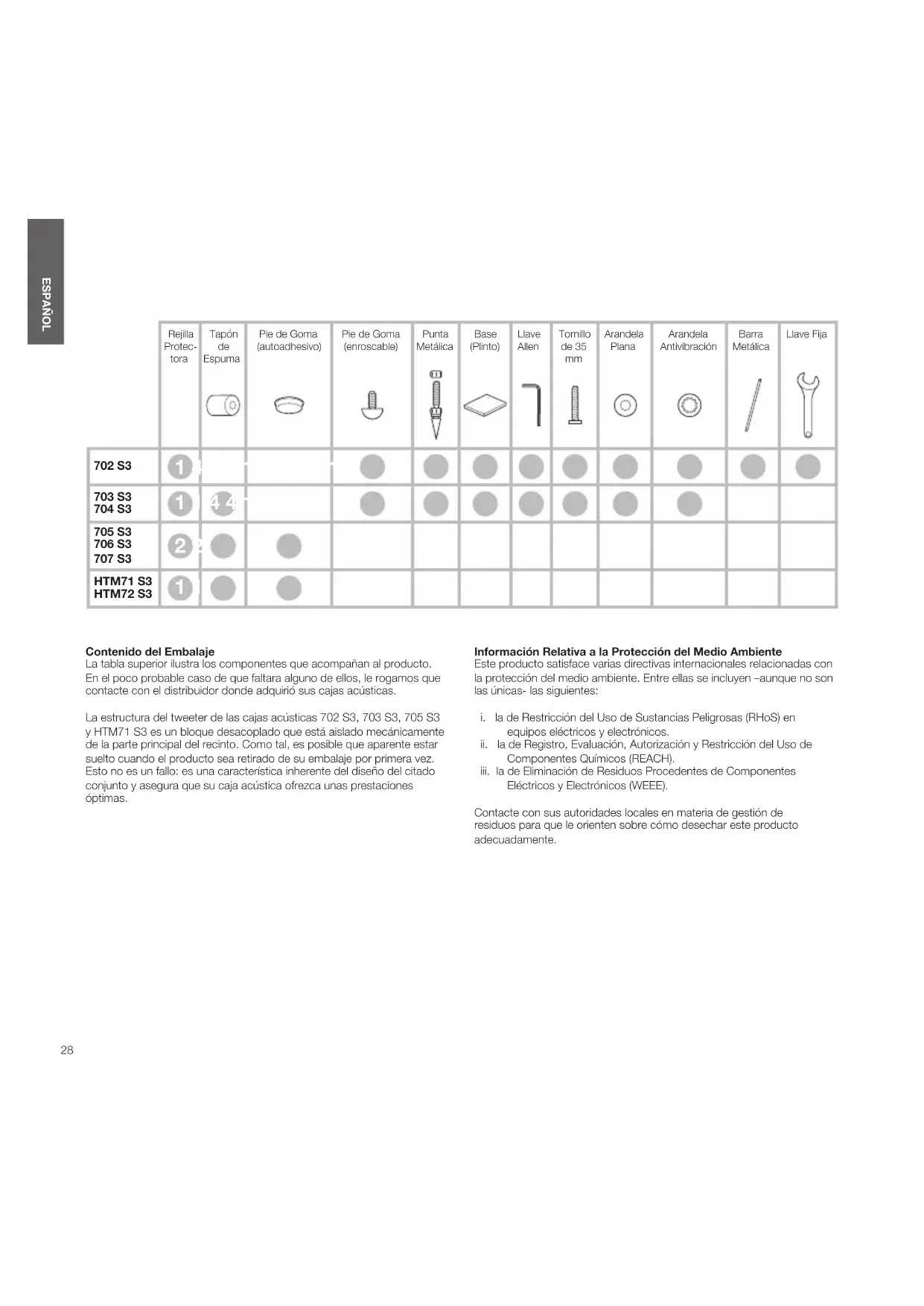

Contenido del Embalaje

La tabla superior ilustra los componentes que acompañan al producto. En el poco probable caso de que faltara alguno de ellos, le rogamos que contacte con el distribuidor donde adquirió sus cajas acústicas.

La estructura del tweeter de las cajas acústicas 702 S3, 703 S3, 705 S3 y HTM71 S3 es un bloque desacoplado que está aislado mecánicamente de la parte principal del recinto. Como tal, es posible que aparente estar suelto cuando el producto sea retirado de su embalaje por primera vez. Esto no es un fallo: es una característica inherente del diseño del citado conjunto y asegura que su caja acústica ofrezca unas prestaciones óptimas.

Información Relativa a la Protección del Medio Ambiente

Este producto satisface varias directivas internacionales relacionadas con la protección del medio ambiente. Entre ellas se incluyen –aunque no son las únicas- las siguientes:

i. la de Restricción del Uso de Sustancias Peligrosas (RHoS) en equipos eléctricos y electrónicos.
ii. la de Registro, Evaluación, Autorización y Restricción del Uso de Componentes Químicos (REACH).
iii. la de Eliminación de Residuos Procedentes de Componentes Eléctricos y Electrónicos (WEEE).

Contacte con sus autoridades locales en materia de gestión de residuos para que le orienten sobre cómo desechar este producto adecuadamente.

1. Ubicación
   702 S3 703 S3 / 704 S3


Instalación de las Cajas Acústicas

702 S3 / 703 S3 / 704 S3

La 702 S3, la 703 S3 y la 704 S3 están diseñadas para ser montadas únicamente sobre el suelo. Para lograr la estabilidad adecuada, instale siempre la base (plinto) suministrada de serie y a continuación asegúrese de que las cajas acústicas descansen firmemente sobre el suelo utilizando las puntas metálicas o los pies de goma suministrados de serie.

S lo desea, puede fijar la base (plinto) durante el proceso de desembalaje siguiendo las ilustraciones que figuran arriba o los diagramas que hay en la aleta superior del embalaje.

Advertencia

La base (plinto) DEBE usarse siempre, con los pies de goma o las puntas metálicas insertados en la misma. NO inserte los pies de goma o las puntas metálicas directamente en el recinto.

Nota: La instalación de los pies de goma es prácticamente idéntica a la de las puntas metálicas. La barra metálica de ajuste y la llave fija se suministran y utilizan exclusivamente durante la instalación de las puntas metálicas/pies de goma de la 702 S3.

Aviso de Seguridad Importante

Puntas afiladas, no tocar.

Las puntas de desacoplo están diseñadas para que perforen la alfombra y descansen sobre la superficie del suelo. Inicialmente, atornille las tuercas de fijación en las puntas metálicas lo suficientemente alcijadas para que las primeras floten justo por encima de la alfombra cuando las segundas descansen sobre el suelo que hay debajo. A continuación, fije por completo las puntas en los orificios dispuestos para ello en el plinto (base). Si el recinto se mueve cuando esté en su posición definitiva, afloje las dos puntas que no toquen el suelo hasta que aquél descanse firmemente sin moverse. Ya para finalizar, fije las tuercas contra la base con ayuda de la llave fija suministrada de serie para atornillar suavemente cada una de ellas utilizando a la vez la barra metálica de ajuste -también suministrada de serie- para impedir que las puntas metálicas giren. Es posible que resulte más cómodo colocar y ajustar las puntas una vez optimizada la posición de la caja acústica.

En caso de que no haya ninguna alfombra y usted desee impedir que se raye la superficie del suelo, utilice o bien un disco protector metálico (una moneda también podría servir) entre la punta y el suelo o bien los tacos de goma suministrados por el fabricante. Coloque los tacos de goma y nivele el recinto del mismo modo que con las puntas de desacoplo.

705 S3 / 706 S3 / 707 S3

Tanto la 705 S3 como la 706 S3 y la 707 S3 están diseñadas primordialmente para ser montadas sobre su soporte de suelo dedicado (FS-700 S3), pero si lo desea también se pueden colocar en una estantería. No obstante, debería tener en cuenta que esta última opción ofrece menos flexibilidad a la hora de optimizar las prestaciones de la caja acústica. En el caso de que el montaje en una estantería sea el único posible, recomendamos el uso de los tapones de espuma suministrados de serie para optimizar las prestaciones (ver Sección 4: Ajuste Fino).

Sea cual sea el tipo de instalación elegido, los tweeters deberían situarse aproximadamente a la altura de los oídos en la posición de escucha habitual.

Nota: En el caso de que utilice una estantería, asegúrese de que sea lo suficientemente robusta para soportar el peso de la caja acústica y coloque los pies de goma autoadhesivos en la parte inferior de la misma.

En el caso de que vaya a usar un videoproyector con una pantalla acústicamente transparente, coloque la caja acústica detrás de dicha pantalla. En caso contrario, colóquela bien debajo o encima de la pantalla utilizando un soporte de suelo bien en un estante mural asegurando que la caja acústica esté lo más cerca posible de la altura del oído. Si la caja acústica va a ser colocada bien en un estante, bien en un mueble junto con otros componentes de A/V, fije los cualquier pies de goma autoadhesivos a la base de la caja acústica para incrementar el grado de aislamiento frente a posibles vibraciones.

Colocación de la Caja Acústica

Tanto en instalaciones estereofónicas como de Cine en Casa, intente asegurarse de que las zonas que rodean inmediatamente a cada caja acústica sean similares desde el punto de vista acústico. Por ejemplo, si una caja acústica está junto a una pared desnuda mientras que la otra está cerca de mobiliario y corlinas blandos, es más que probable que tanto la calidad sonora global como la imagen estereofónica queden seriamente comprometidas.

Sistemas Estereofónicos Convencionales

Para empezar, las cajas acústicas deberían colocarse, separadas entre sí de 1'5 a 3 metros, en los dos vértices de un triángulo equilátero cuyo tercer vértice esté situado en el punto de escucha. Las cajas acústicas deberían separarse un mínimo de 0'5 m de la pared que tengan detrás y de cualquier pared lateral (ver dibujo superior).

Sistemas de Cine en Casa

Si las cajas acústicas van a ser utilizadas para los canales frontales (principales) de un sistema de Cine en Casa, deberían estar más cerca entre sí que en un equipo de audio de 2 canales porque los canales de sonido envolvente tienden a ensanchar la imagen sonora. La colocación de las cajas acústicas a unos 0'5 metros de distancia de cada lado de la pantalla de visualización también ayudará a que la imagen del sonido envolvente esté proporcionada con respecto a la imagen visual. Al igual que sucede con el posicionado en sistemas estereofónicos convencionales, idealmente las cajas acústicas deberían estar separadas un mínimo de 0'5 metros de cualquier pared lateral.

Campos Magnéticos Parásitos

Los altavoces de las cajas acústicas crean campos magnéticos parásitos que se extienden más allá de las fronteras físicas del recinto. Es por ello que le recomendamos que aleje todos aquellos objetos magnéticamente sensibles (pantallas de televisor y ordenador basadas en tubos de rayos catódicos, discos de ordenador, cintas de audio y vídeo, tarjetas con banda magnética y cosas por el estilo) al menos 0'5 metros de la caja acústica. Las pantallas de plasma, LCD y OLED no son afectadas por los campos magnéticos.

3. Conexiones

Conexión Convencional Conexión en Bicableado

-LF -HF +LF +HF

-LF -HF +LF +HF

Aviso de Seguridad Importante

Todas las conexiones deberían realizarse con el equipo de sonido apagado. Cuando se utiliza un equipo de audio en condiciones de funcionamiento normales, tocar terminales o cables de conexión a cajas acústicas no aislados puede provocar una sensación muy desagradable. Los terminales de conexión de la 700 S3 aceptan una extensa variedad de terminaciones del cable: clavijas de tipo banana de 4 mm, cuchillas planas ("spades") de 6 y 8 mm o cables pelados de hasta 4 mm de diámetro.

Noticia Importante Relacionada con la Seguridad:

En ciertos países, sobre todo en Europa, las clavijas de tipo banana de 4 mm son consideradas como potencialmente peligrosas en términos de seguridad porque pueden ser insertadas por error en los orificios de tomas de corriente eléctrica no protegidas. Con el fin de satisfacer la normativa europea de seguridad CENELEC, los orificios de 4 mm situados en los extremos de los terminales están bloqueados por patillas de plástico. Si usted va a utilizar los productos en algún país en el que se aplique dicha normativa, asegúrese de que las clavijas de tipo banana no puedan ser empleadas de manera no segura por niños u otras personas no informadas. Si desea utilizar clavijas de tipo banana puede retirar las patillas de plástico.

Consulte a su distribuidor para que le aconseje a la hora de elegir el cable de conexión. Mantenga siempre la impedancia total por debajo del máximo recomendado en las características técnicas y utilice un cable de baja inductancia para evitar que se produzcan atenuaciones en las frecuencias más altas.

En la parte posterior de la caja acústica hay dos pares de terminales de conexión unidos entre sí con sendos puentes. Para realizar una conexión convencional (arriba, izquierda) dichos puentes deberían permanecer en su lugar (situación original, es decir de fábrica) y por tanto solamente deberían conectarse un par de terminales al amplificador. Para la conexión en bicableado o biamplificación (arriba, derecha) los puentes deberían retirarse para poder conectar por separado cada par de terminales al amplificador o amplificadores empleados. El bicableado puede mejorar la resolución de los detalles de baja frecuencia.

Asegúrese de que los terminales positivos de la caja acústica (con un anillo rojo) son conectados al terminal de salida positivo del amplificador y que los terminales negativos de la caja acústica (con un anillo negro) son conectados al terminal de salida negativo del amplificador. Una conexión incorrecta podría tener como resultado una imagen sonora pobre y una pérdida de graves. Fije siempre por completo la tuerca de los terminales de conexión para evitar que se produzcan vibraciones.

4. Ajuste Fino

dB Hz dB Hz dB Hz

Antes de proceder al ajuste fino, verifique cuidadosamente que todas las conexiones de la instalación sean correctas y seguras.

Cada vez que aumente la separación entre las cajas acústicas y las paredes laterales y posterior de la sala se reducirá el nivel general de graves. El espacio situado detrás de las cajas también contribuye a crear una sensación aural de profundidad. Por el contrario, si acerca las cajas acústicas a las paredes el nivel de graves aumentará. Si desea reducir el nivel de graves sin separar más las cajas acústicas de la pared, coloque los tapones de espuma en los puertos bass-reflex. Si desea que la reducción de graves sea menos severa, coloque los anillos de espuma en los puertos bass-reflex (dibujo superior).

Si la respuesta en graves parece poco uniforme con la frecuencia, lo más probable es que ello se deba a las propiedades acústicas de su sala de escucha. Incluso pequeños cambios en la posición de las cajas acústicas o del punto de escucha pueden tener un efecto significativo en las prestaciones sonoras, especialmente las frecuencias más bajas. Si es posible, intente desplazar su posición de escucha o ubicar las cajas acústicas a lo largo de una pared diferente. La presencia y la posición de muebles de gran tamaño también pueden influir en los modos de resonancia.

En caso de que no existan alternativas, puede ajustar la respuesta en graves de sus cajas acústicas utilizando los tapones de espuma suministrados de serie. Dichos tapones están compuestos de dos partes para proporcionar un cierto nivel de ajuste fino usando bien la de mayor diámetro –es decir la exterior– en solitario o las dos juntas. El uso de la pieza de espuma de mayor diámetro en solitario proporcionará menos atenuación de graves que el juego de tapones completo.

Si la imagen central carece de focalización, intente acercar las cajas acústicas entre sí o inclínelas de manera que apunten hacia los oyentes o estén encaradas hacia ellos. Si el sonido es demasiado brillante (léase chillón), el aumento de la cantidad de materiales blandos (generalmente fonoabsorbentes) presentes en la sala (utilice, por ejemplo, cortinas más pesadas) puede ayudar a equilibrarlo. Por el contrario, si se reduce la presencia de los citados materiales se conseguirá incrementar el nivel de brillo de un sonido apagado y carente de vida.

Para los más puristas, un buen consejo consiste en quitar la rejilla protectora de los altavoces de medios y graves sujetándola por su contorno y retirándola cuidadosamente del recinto.

1. Período de Rodaje 6. Cuidado y Mantenimiento

Las prestaciones de la caja acústica cambiarán de manera sutil durante el período de escucha inicial. Si la caja ha estado almacenada en un ambiente frío, tanto los materiales absorbentes y de amortiguamiento acústico como los que forman parte de los sistemas de suspensión de los diferentes altavoces tardarán cierto tiempo en recuperar sus propiedades mecánicas correctas. Las suspensiones de los altavoces también se relajarán durante las primeras horas de uso. El tiempo que la caja acústica necesite para alcanzar las prestaciones para las que fue diseñada variará en función de las condiciones de almacenamiento previas de la misma y de cómo se utilice. A modo de guía, deje transcurrir una semana para la estabilización térmica de la caja y unas 15 horas de uso en condiciones normales para que las partes mecánicas de la misma alcancen las características de funcionamiento para las que fueron diseñadas.

Por regla general, la superficie del recinto sólo requiere que se le quite el polvo. Recomendamos el uso de una gamuza suave de microfibras. Si desea utilizar un limpiador de tipo aerosol o de otro tipo, apliquelo en la gamuza de limpieza, nunca directamente sobre el producto. Pruebe primero con un área pequeña, ya que algunos productos de limpieza pueden dañar algunas de las superficies. Evite utilizar productos abrasivos o que contengan ácido, álcalis o agentes antibacterianos. No utilice productos de limpieza en los altavoces. Asimismo, evite tocar los transductores ya que podría dañarlos.

Sean cuales sean las cajas acústicas Bowers & Wilkins terminadas en madera auténtica que usted posea, tenga en cuenta que en todos los casos se han seleccionado las mejores chapas disponibles a la vez que las mismas han sido tratadas con lacas resistentes a la radiación ultravioleta con el fin de minimizar posibles cambios de color a lo largo del tiempo. Aún así, y como es norma en todos los materiales naturales, cada tipo de chapa responderá a su entorno, por lo que es de esperar que se produzcan ciertos cambios de color. Las diferencias de color pueden ser rectificadas exponiendo por igual y de manera uniforme todas las superficies de madera a la luz solar hasta que el color sea uniforme. Este proceso puede tardar varios días o incluso semanas en completarse, aunque puede ser acelerado mediante el empleo cuidadoso de una lámpara ultravioleta. Asimismo, las superficies chapadas en madera noble deberían mantenerse alejadas de fuentes directas de calor tales como radiadores y salidas de aire caliente con el fin de evitar posibles agrietamientos en las mismas.

El recinto del tweeter tiene un acabado con texturas que puede acumular marcas superficiales cuando es manipulado. Puede limpiarse aplicando una gamuza suave de microfibras a lo largo del recinto siguiendo las texturas de la superficie.

Grelha

Cilindro de espuma

Pé de borracha (autocolante)

Pé de borracha (roscado)

Pé de cavilha

Base Chave

Allen

Parafuso de 35 mm

Anilha plana

Anilha resistente à vibração

Barra de torção

Chave de porcas
