DW9800.0G - Capucha Küppersbusch - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Küppersbusch
Modelo	DW9800.0G
Alimentación eléctrica	220-240 V, 50/60 Hz
Potencia del motor	Aproximadamente 200 W
Número de velocidades	4 (3 velocidades + intensiva)
Tipo de control	Electrónico con pantalla y botones
Iluminación	LED (tipo DSL-9-S-500)
Filtro de grasa	Metálico, lavable en lavavajillas
Filtro de carbón activo	Opcional, reemplazo cada 3 a 6 meses
Altura mínima de instalación	60 cm (cocina eléctrica) / 65 cm (cocina de gas)
Longitud máxima del conducto de evacuación	4 metros
Número máximo de codos	2
Funciones	Temporizador programable (1-99 min), indicador de saturación de filtros
Nivel de sonido	Aproximadamente 55 dB (estimación)
Capacidad de extracción	No especificada
Seguridad	Apagado automático después de 7 min en velocidad intensiva, protección infantil
Mantenimiento	Limpieza mensual del filtro de grasa; cuerpo limpiado con agua jabonosa
Manual disponible	Francés, Alemán, Inglés, etc.

Preguntas frecuentes - DW9800.0G Küppersbusch

¿Cómo limpiar los filtros de la campana?

Extraiga los filtros presionando los dispositivos de enclavamiento. Lávelos en el lavavajillas o en agua caliente con jabón. Séquelos antes de volver a colocarlos. Atención: la campana no funciona sin el filtro principal.

¿Con qué frecuencia hay que limpiar los filtros?

Al menos una vez al mes, según el uso. La limpieza regular es esencial para evitar riesgos de incendio.

¿Cómo reiniciar el indicador de saturación de filtros?

Después de limpiar los filtros, presione simultáneamente los botones '+' y '-' para apagar la luz de saturación.

¿Qué hacer si la campana no funciona?

Primero verifique que el cable de alimentación esté conectado y que el tomacorriente tenga corriente. Si el problema persiste, contacte al servicio postventa.

¿Cuál es la altura mínima de instalación?

La campana debe instalarse al menos a 60 cm sobre una cocina eléctrica y a 65 cm sobre una cocina de gas. Respete las distancias indicadas en el manual.

¿Puedo usar la campana sin evacuación exterior?

Sí, instalando un filtro de carbón activo que recicla el aire en la cocina. Siga las instrucciones proporcionadas con el filtro.

¿Cómo reemplazar la iluminación LED?

El módulo LED debe ser reemplazado por un profesional calificado o el servicio postventa. Utilice una pieza de referencia DSL-9-S-500.

¿Cómo usar el temporizador?

Encienda la campana, seleccione la velocidad, luego presione el botón 'Temporizador'. Ajuste la duración (1 a 99 min) con las teclas '+' o '-'. La pantalla muestra el tiempo restante.

¿Qué hacer si la campana aspira mal o vibra?

Verifique si el filtro de grasa está saturado (límpielo) y si el conducto de evacuación no está obstruido. Asegúrese de que el conducto no supere los 4 metros y que no tenga más de 2 codos.

¿Cómo instalar el filtro de carbón activo?

Instale el filtro de carbón activo siguiendo las instrucciones proporcionadas. No se puede lavar y debe reemplazarse cada 3 a 6 meses.

MANUAL DE USUARIO DW9800.0G Küppersbusch

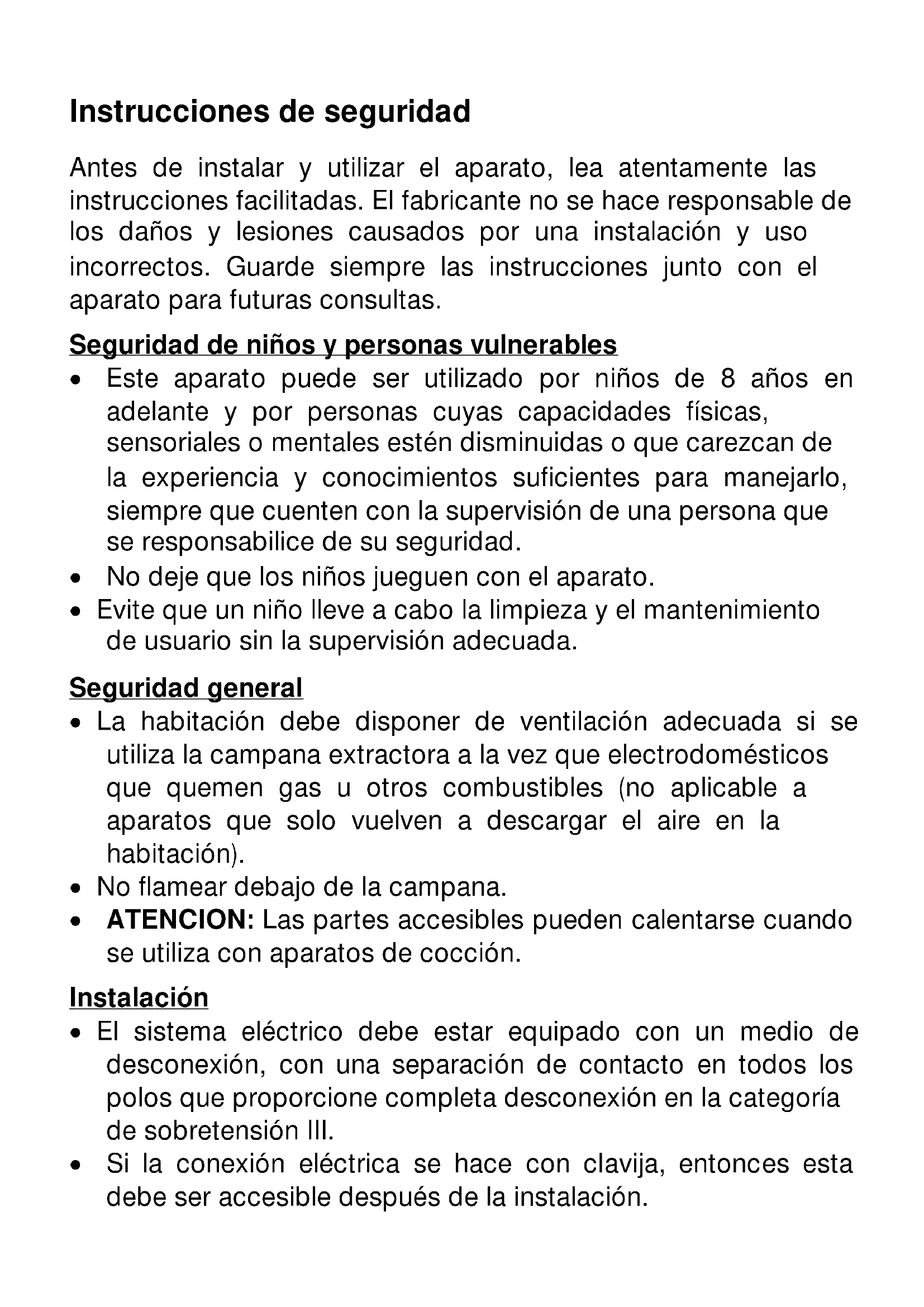

Instrucciones de seguridad

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

Seguridad de niños y personas vulnerables

- Este aparato puede ser utilizado por niños de 8 años en adelante y por personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con la supervisión de una persona que se responsabilice de su seguridad.

- No deje que los niños jueguen con el aparato.

- Evite que un niño lleve a cabo la limpieza y el mantenimiento de usuario sin la supervisión adecuada.

Seguridad general

- La habitación debe disponer de ventilación adecuada si se utiliza la campana extractora a la vez que electrodomésticos que quemen gas u otros combustibles (no aplicable a aparatos que solo vuelven a descargar el aire en la habitación).

- No flamear debajo de la campana.

- ATENCION: Las partes accesibles pueden calentarse cuando se utiliza con aparatos de cocción.

Instalación

- El sistema eléctrico debe estar equipado con un medio de desconexión, con una separación de contacto en todos los polos que proporcione completa desconexión en la categoría de sobretensión III.

- Si la conexión eléctrica se hace con clavija, entonces esta debe ser accesible después de la instalación.

• El aire no debe descargarse a un conducto de humos utilizado para extraer humos de aparatos que queman gas u otros combustibles (no aplicable a aparatos que solo vuelven a descargar el aire en la habitación).
• La parte inferior de la campana deberá colocarse a una altura mínima de 65 cm de la encimera de gas y 60 eléctrica. Si las instrucciones de instalación de cocinas de gas indican una distancia superior, debe tenerse en cuenta.
• Antes de instalar esta campana consulte los Reglamentos y Disposiciones locales vigentes respecto a la normativa vigente de aire y humos.
• Cuando la campana de cocina se ponga en funcionamiento al mismo tiempo que otros aparatos alimentados por una energía distinta de la eléctrica, la presión de salida de aire no debe ser superior a 4 Pa (4x10 -5 bar).
• Antes de conectar la campana a la red eléctrica, compruebe que la tensión y la frecuencia de la red se corresponden con la indicada en la etiqueta de características de la campana, situada en la parte interior de la misma.
• Para obtener un rendimiento óptimo, la longitud de la tubería de evacuación exterior no deberá ser superior a CUATRO metros, ni tener más de dos ángulos (codos) de 90°.
• Aunque lo recomendable es la evacuación de gases al exterior, puede instalarse un filtro de carbón activado que permite que los gases puedan devolverse a la cocina a través del tubo de salida.
• NOTA: Para obtener más información sobre la instalación, consulte el final de este manual del usuario.

Limpieza

- Existe riesgo de incendio si la limpieza no se lleva a cabo siguiendo las instrucciones.

• No permitir la acumulación de grasa en ninguna parte de la campana, especialmente en el filtro. OCASIONA RIESGO DE INCENDIO.
• La limpieza de filtros debe efectuarse, como mínimo una vez al mes, dependiendo de la utilización de la campana. Se debe tener en cuenta que al cocinar hay deposición de grasas en la campana y en el filtro aunque aquella no se ponga en funcionamiento.
• Le recomendamos usar guantes y extremar la precaución cuando limpie el interior de la campana.

Reparación

• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.
• No ponga la campana en funcionamiento si el cable de alimentación eléctrica está deteriorado o presenta cortes, o si el aparato muestra síntomas de deterioros visibles en la zona de los mandos.
• Si el módulo de LED no funciona correctamente, debe ser reemplazado por el fabricante, su servicio técnico o personas que dispongan de una cualificación similar para evitar riesgos.
• Si la campana deja de funcionar o lo hace de modo anormal, desconéctela de la red y comuníquelo al Servicio de Asistencia Técnica.
• Para cualquier reparación debe dirigirse al Servicio de Asistencia Técnica cualificado más cercano, usando siempre repuestos originales. Las reparaciones o modificaciones realizadas por otro personal pueden ocasionar daños al aparato o un mal funcionamiento, poniendo en peligro su seguridad.

Instrucciones de uso

Pulsando el mando que indica la figura 1 podrá controlar las funciones de la campana

Para conseguir una mejor aspiración le recomendamos poner en funcionamiento la campana unos minutos antes de cocinar (entre 3 y 5 minutos) para que el flujo de aire sea continuo y estable al momento de aspirar los humos.

De igual modo, mantenga la campana funcionando unos minutos después de cocinar para el total arrastre de humos y olores al exterior.

Nota importante: Los sopladores equipados con un motor sin escobillas tardan un tiempo en comenzar a girar.

1- Temporizador
2- Disminución de la función elegida
3- Display
4- Aumento de la función elegida
5- Luz

Limpieza y mantenimiento

Antes de efectuar cualquier operación de limpieza y mantenimiento, asegúrese que el aparato está desconectado de la red.

Para realizar labores de limpieza y mantenimiento, cumpla con las Instrucciones de Seguridad.

Existe riesgo de incendio en caso de que la limpieza no se efectúe conforme a las instrucciones.

Limpieza del filtro

Para extraer los filtros de sus alojamientos actúe sobre los dispositivos de

Programación tiempo de aspiración

1) Encienda la campana y elija la velocidad de aspiración deseada.
2) Pulse en "Temporizador".
3) Escoja el tiempo de programación deseado pulsando en “+” ó “-”La variación es de 1 en 1 minuto (Min. = 1 min., máx. = 99 min.).
4) Se visualiza el tiempo programado restante.
La velocidad intensiva "H" se selecciona sólo manualmente y pasará a velocidad 2 transcurridos 7 min.

Indicador saturación de filtros "F"

• Cuando el indicador de saturación de filtros se encienda, proceda a la limpieza de los mismos.
• Pulse “+” y “-” simultaneamente durante 3 segundos y el indicador se apagará.

enclavamiento. Proceda a su limpieza, bien introduciéndolo en el lavavajillas, (ver observaciones) o dejándolo sumergido en agua caliente el tiempo necesario para facilitar la eliminación de grasas, o si lo desea, mediante el uso de sprays específicos (protegiendo las partes no metálicas). Finalizada la limpieza proceda a su secado.

Atención: la campana no funcionará hasta que se vuelva a instalar el filtro principal.

Observaciones: La limpieza en lavavajillas con detergentes agresivos, puede

ennegrecer la superficie metálica sin que afecte a su capacidad de retención de grasas.

Atención: La limpieza de filtros debe efectuarse, como mínimo una vez al mes, dependiendo de la utilización de la campana. Se debe tener en cuenta que al cocinar hay deposición de grasas en la campana y en el filtro aunque aquella no se ponga en funcionamiento.

Limpieza del cuerpo de la campana

Se recomienda la utilización de agua jabonosa, a 40°C aproximadamente. Se utilizará un paño humedecido en dicha agua para la limpieza de la campana, incidiendo especialmente en las rendijas. Posteriormente se secará utilizando un paño que no desprenda pilosidades.

Atención:

• No use nunca estropajos metálicos ni productos abrasivos que puedan dañar la superficie.
• No realice raspaduras con objetos duros, como cuchillos, tijeras, etc.

Filtro de carbón activo

• Para instalar el filtro de carbón, siga las instrucciones facilitadas.
• La duración del filtro de carbón activado es de tres a seis meses, dependiendo de uso.
• El filtro de carbón activo no es lavable ni regenerable. Una vez agotado, proceda a la sustitución del mismo.
• Para reemplazar los filtros gastados por otros nuevos, procederemos en sentido inverso al de su montaje.

Información Técnica

Características eléctricas

VER ETIQUETA DE CARACTERÍSTICAS

Si algo no funciona

Antes de solicitar el servicio de reparaciones, haga las comprobaciones indicadas a continuación:

Defecto	Posible causa	Solución
La campana no funciona	El cable de red no está conectado	Conectar el cable de red
	No llega tensión al enchufe	Proceder a revisar/reparar la red eléctrica
La campana no aspira suficiente o vibra	Filtro saturado de grasa	Proceda a la limpieza o sustitución del filtro
	Obstrucción del conducto de salida de aire	Elimine las obstrucciones
	Conducto de aire inadecuado	Contacte con el instalador y siga las instrucciones de este manual
Las lámparas no iluminan	Lámparas fundidas	Contacte el Servicio de Atención al Cliente ILCOS D Code: DSL-9-S-500

Indicaciones sobre protección medioambiental

Eliminación del embalaje

El embalaje está marcado con el Punto Verde. Para eliminar todos los materiales de embalaje, como el cartón, poliuretano y las películas, utilice contenedores adecuados. Así se garantiza la reutilización de los materiales de embalaje.

Eliminación de aparatos fuera de uso

En base a la Norma europea 2012/19/UE de Residuos de Aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente.

El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

Antes de eliminar su aparato, inutilícelo. Tire el cable de alimentación, córtelo y elimínelo.
