Tipo de producto	Campana extractora
Marca	Küppersbusch
Modelo	LB6650.1E
Instalación	Evacuación exterior (conducto Ø120 mm, longitud máxima 4 m, máximo 2 ángulos de 90°)
Controles	Botones pulsadores con temporizador (10 min)
Velocidades de aspiración	Varias velocidades, incluida una velocidad intensiva (pasa a velocidad 2 después de 10 min)
Filtros metálicos	Lavables en lavavajillas o a mano, limpiar al menos una vez al mes
Filtro de carbón activo	Opcional, no lavable, vida útil de 3 a 6 meses
Material del cuerpo	Acero inoxidable o pintado (según versión)
Iluminación	Bombilla reemplazable por el servicio postventa
Distancia mínima de la placa de cocción	65 cm (salvo indicación contraria del fabricante de la placa)
Seguridad	Desconexión obligatoria antes del mantenimiento; prohibido flamear debajo de la campana; el uso con aparatos de gas requiere ventilación
Alimentación eléctrica	Ver placa de características en el interior (tensión y frecuencia)
Peso	No especificado
Dimensiones	No especificadas
Limpieza y mantenimiento	Limpiar el interior y los filtros metálicos mensualmente; cuerpo inox: productos especializados; cuerpo pintado: agua tibia y jabón neutro
Servicio postventa	Utilizar solo piezas originales y contactar al SAT autorizado
Uso	Doméstico, para la extracción y purificación de gases de cocción

Preguntas frecuentes - LB6650.1E Küppersbusch

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 65 cm para placas de cocción a gas o mixtas. Siga las indicaciones del fabricante de la placa; esta distancia puede reducirse si el manual de instalación de la campana lo especifica.

¿Cómo limpiar los filtros metálicos de la campana?

Los filtros metálicos se pueden lavar a mano con agua caliente y detergente neutro o en lavavajillas. Colóquelos verticalmente en el lavavajillas para evitar residuos. Límpielos al menos una vez al mes para evitar riesgos de incendio.

¿Cuándo hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo es opcional y no lavable. Su vida útil es de 3 a 6 meses según el uso. Cámbielo cuando esté saturado.

¿Qué hacer si la campana no aspira lo suficiente o vibra?

Verifique si los filtros metálicos están saturados de grasa (límpielos) y si el conducto de evacuación no está obstruido. Si el problema persiste, contacte al servicio postventa.

¿Cómo usar el temporizador de la campana?

Después de elegir la velocidad de aspiración, presione la tecla Temporizador. La luz parpadea y la campana se detendrá automáticamente después de 10 minutos. Puede cambiar la velocidad durante la cuenta regresiva.

¿Es posible usar la campana sin filtro metálico?

No, se desaconseja cocinar sin los filtros metálicos. La grasa acumulada podría gotear o quemarse. Si los filtros están en el lavavajillas, espere a que vuelvan a colocarlos antes de usar la campana.

¿Cómo limpiar el cuerpo de la campana?

Para una campana de inox, use productos especializados para inox. Para una campana pintada, use agua tibia y jabón neutro. Evite productos abrasivos, corrosivos o esponjas metálicas. Seque con un paño que no suelte pelusa.

¿Qué hacer si la campana no funciona?

Verifique que el cable de alimentación esté enchufado y que el sector tenga tensión. Si el problema persiste, contacte al servicio técnico.

¿Puedo flamear debajo de la campana?

No, está prohibido flamear debajo de la campana. Esto presenta un riesgo de incendio debido a las grasas acumuladas.

¿Cómo cambiar la bombilla de la campana?

El cambio de bombilla debe ser realizado por el servicio postventa o personal calificado. Contacte al fabricante para obtener una bombilla de repuesto.

MANUAL DE USUARIO LB6650.1E Küppersbusch

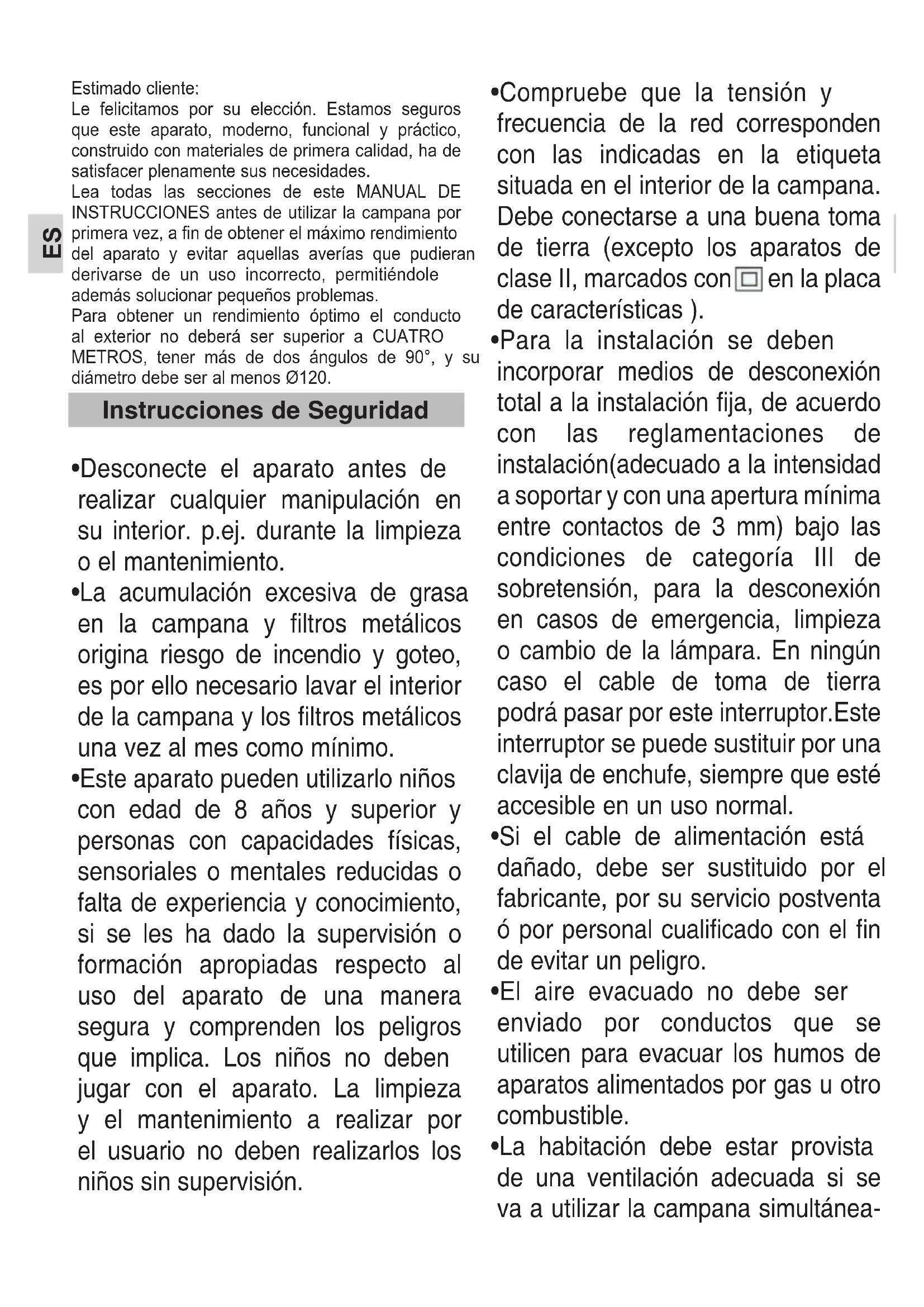

Le felicitamos por su elección. Estamos seguros que este aparato, moderno, funcional y práctico, construido con materiales de primera calidad, ha de satisfacer plenamente sus necesidades.

Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la campana por primera vez, a fin de obtener el máximo rendimiento del aparato y evitar aquellas averías que pudieran derivarse de un uso incorrecto, permitiéndole además solucionar pequeños problemas.

Para obtener un rendimiento óptimo el conducto al exterior no deberá ser superior a CUATRO METROS, tener más de dos ángulos de 90°, y su diámetro debe ser al menos ∅120.

Instrucciones de Seguridad

• Desconecte el aparato antes de realizar cualquier manipulación en su interior. p.ej. durante la limpieza o el mantenimiento.
• La acumulación excesiva de grasa en la campana y filtros metálicos origina riesgo de incendio y goteo, es por ello necesario lavar el interior de la campana y los filtros metálicos una vez al mes como mínimo.

• Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.

• Compruebe que la tensión y frecuencia de la red corresponden con las indicadas en la etiqueta situada en el interior de la campana. Debe conectarse a una buena toma de tierra (excepto los aparatos de clase II, marcados con □ en la placa de características).

• Para la instalación se deben incorporar medios de desconexión total a la instalación fija, de acuerdo con las reglamentaciones de instalación (adecuado a la intensidad a soportar y con una apertura mínima entre contactos de 3 mm) bajo las condiciones de categoría III de sobretensión, para la desconexión en casos de emergencia, limpieza o cambio de la lámpara. En ningún caso el cable de toma de tierra podrá pasar por este interruptor. Este interruptor se puede sustituir por una clavija de enchufe, siempre que esté accesible en un uso normal.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio postventa ó por personal cualificado con el fin de evitar un peligro.
• El aire evacuado no debe ser enviado por conductos que se utilicen para evacuar los humos de aparatos alimentados por gas u otro combustible.
• La habitación debe estar provista de una ventilación adecuada si se va a utilizar la campana simultánea-

mente con aparatos alimentados por energía diferente a la eléctrica, ej: cocinas a gas.

• La acumulación excesiva de grasa en la campana y filtros metálicos origina riesgo de incendio y goteo, es por ello necesario lavar el interior de la campana y los filtros metálicos una vez al mes como mínimo.
• No está permitido flamear debajo de la campana.
• La parte inferior de la campana debe situarse como mínimo a 65cm de las encimeras a gas o mixtas. Observe las indicaciones mínimas del fabricante de la encimera. INDICACIONES MÍNIMAS DEL FABRICANTE DE LA ENCIMERA. Esta distancia puede ser reducida si así se indica en las instrucciones de instalación de la campana extractora.
• Nunca deje los quemadores de gas encendidos sin un recipiente que los cubra. La grasa acumulada en los filtros puede gotear o inflamarse por efecto del aumento de temperatura.
• Evite cocinar debajo de la campana si no están colocados los filtros metálicos, p.ej. mientras se están limpiando en el lavavajillas.
• Le recomendamos usar guantes y extremar la precaución cuando limpie el interior de la campana.
• Su campana está destinada para el uso doméstico y únicamente

para la extracción y purificación de los gases provenientes de la preparación de alimentos. El empleo para otros usos es bajo su responsabilidad y puede ser peligroso. El fabricante no se respon sabiliza de los daños originados por un uso indebido del aparato.

- Para cualquier reparación debe dirigirse al Servicio de Asistencia Técnica del fabricante más cercano, usando siempre repuestos originales. Las reparaciones o modificaciones realizadas por personal no cualificado pueden ocasionar daños al aparato o un mal funcionamiento, poniendo en peligro su seguridad.

- Este aparato cumple con la Directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos identificada como “Residuos de Aparatos Eléctricos y Electrónicos”. La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y reutilización de los residuos de los aparatos eléctricos y electrónicos

Instrucciones de uso

Accionando el mando como se indica en la figura podrá controlar las funciones de la campana.

Para conseguir una mejor aspiración le recomendamos poner en funcionamiento la campana unos minutos antes de cocinar para que el flujo de aire sea contínuo y estable al momento de aspirar los humos.

De igual modo, mantenga la campana funcionando unos minutos después de cocinar para el total arrastre de humos y olores al exterior.

* Luz

1 Aspiración mínima

2 Aspiración media

3 Aspiración máxima

Aspiración intensiva

⑨ Temporizador

Programación tiempo de aspiración

Proceda del modo siguiente:

1.-Elija la velocidad de aspiración deseada.
2.-Pulse en "temporizador". La luz comenzará a parpadear.
3.-La duración del tiempo de programación es de 10min.
4.-Durante el tiempo programado podrá cambiar la velocidad de aspiración.

La velocidad intensiva está autoprogramada y pasará a velocidad 2 transcurridos 10 min. aprox.

Limpieza y Mantenimiento

Al realizar labores de limpieza y mantenimiento asegúrese de cumplir las Instrucciones de Seguridad indicadas.

Limpieza del cuerpo de la campana

• Si su campana es de acero inoxidable, utilice limpiadores especializados para este material siguiendo las instrucciones del proveedor del producto.
• Si su campana es pintada, use agua tibia y jabón neutro. Evite usar productos con sustancias corrosivas, abrasivas o disolventes.
• En ningún caso use estropajos metálicos ni productos abrasivos o corrosivos.
• Seque la campana utilizando un paño que no desprenda pilosidades.
• Para extraer los filtros de sus alojamientos haga una leve presión sobre los dispositivos de enclavamiento y luego tire de ellos.

Limpieza de Filtros Metálicos

• Los filtros metálicos se pueden limpiar dejándolos en agua caliente y detergente neutro hasta que se disuelva la grasa y después aclarando bajo el grifo o utilizando productos específicos para grasa.
• También se pueden limpiar en lavavajillas. En este caso, es aconsejable colocarlos en posición vertical para evitar que se depositen restos de comida sobre los mismos.
• La limpieza en lavavajillas puede deteriorar la superficie metálica (ennegreciéndola) sin que esto afecte a su capacidad de retención de grasas.
• Una vez limpios déjelos secar libremente y posteriormente colóquelos en la campana

Cambio de Luces

Para el cambio de luces debe dirigirse al Servicio de Asistencia más cercano.

Si algo no funciona

Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:

Problema Posible	causa Solución
La campana no funciona.	El cable de alimentación de la campana no está contactado a la red.No hay corriente en la red.	Conecte el cable de alimentación a la red.Asegúrese de que la red tenga corriente.
La campana no aspira lo suficiente o vibra.	Filtros saturados de grasa.Obstrucción en el conducto de salida de aire.	Sustituya o limpie los filtros de carbón activo y/o metálicosElimine la obstrucción.

Filtros de Carbón Activo (Opcional)

Cuando no sea posible la evacuación de gases al exterior, la campana puede configurarse para purificar el aire recirculándolo a través de filtros de carbón activo.

La duración de los filtros de carbón activo es de tres a seis meses, dependiendo de las condiciones particulares de uso. Estos filtros no son lavables ni regenerables. Una vez agotada su vida útil deberán reemplazarse.

El fabricante se reserva el derecho de introducir en sus aparatos las correcciones que considere necesarias sin perjudicar sus características esenciales
