Tipo de producto	Cable de red Cat6 4PPoE de calidad industrial
Marca	Tripp Lite
Modelo	N200P-023BL-IND
Longitud	7 m (23 pies)
Conectores	2 x RJ45 macho
Categoría	Cat6
Alimentación por Ethernet (PoE)	4PPoE (Power over Ethernet) hasta 90 W
Color	Azul
Grado de protección (con accesorios compatibles)	IP44 (salpicaduras) / IP68 (inmersión hasta 1,5 m durante 30 min)
Uso previsto	Conexión de red industrial, exterior o interior con protección contra el agua y el polvo
Material de la cubierta	PVC reforzado resistente a los UV y a la abrasión
Temperatura de funcionamiento	-40 °C a +85 °C
Garantía	Limitada de por vida
Mantenimiento y limpieza	Limpiar con un paño seco y suave; no usar productos químicos agresivos
Seguridad	Usar solo con equipos compatibles; no exponer a temperaturas extremas ni a esfuerzos mecánicos excesivos
Piezas de repuesto y reparabilidad	Producto no reparable; reemplazar en caso de defecto. Los conectores están moldeados.
Información general	Conforme RoHS; para protección IP44/IP68, usar con los accesorios Tripp Lite de la serie N206 (placas, cajas, acopladores)

Preguntas frecuentes - N200P023BLIND Tripp Lite

¿Cuál es la longitud del cable N200P023BLIND?

El cable mide 7 metros (23 pies).

¿Este cable es adecuado para PoE?

Sí, soporta 4PPoE (Power over Ethernet) hasta 90 vatios, perfecto para dispositivos de alto consumo como cámaras PTZ o puntos de acceso.

¿Puedo usar este cable en exteriores?

Sí, combinado con los accesorios de la serie N206 (placas, cajas, acopladores), alcanza los grados IP44 (protección contra salpicaduras) e IP68 (inmersión hasta 1,5 m). Solo, no es estanco.

¿Cuáles son los conectores?

El cable está equipado con conectores RJ45 macho bañados en oro para mejor conducción y resistencia a la corrosión.

¿Este cable es compatible con switches PoE estándar?

Sí, es compatible con todos los equipos IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE). También funciona para redes no PoE.

¿Cuál es el color del cable?

El cable es de color azul (indicado por el código 'BL' en la referencia).

¿Se puede reparar el cable si un conector está dañado?

No, los conectores están moldeados y el cable no está diseñado para ser reparado. En caso de defecto, debe ser reemplazado.

¿Cuál es la garantía?

Tripp Lite ofrece una garantía limitada de por vida contra defectos de materiales y fabricación. Ver condiciones en su sitio web.

¿Este cable es adecuado para uso en entornos polvorientos?

Sí, con las cajas IP68 adecuadas, resiste el polvo (IP6X). Sin protección, la cubierta es robusta pero los conectores no son estancos.

¿Puedo usar este cable con un acoplador de pared?

Absolutamente, está diseñado para usarse con los acopladores de pared industriales de Tripp Lite (N206-BC01-IND) para crear una instalación estanca.

MANUAL DE USUARIO N200P023BLIND Tripp Lite

Guía de Inicio Rápido

Solutaciones de

Conectividad Industrial

Serie de Modelos: N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND Ver paginga 14 para una lista completa de modelos.

2) Las solicuciones de conectividad industrial de Tripp Lite son compatibles con el estandar IP44 para proteccion contra intrusion de agua en ambos lados, asi como el estandar IP68 para proteccion contra polvo, suciedad y arena invasivos e inmersion en hasta 1.5m de agua por 60 minutes.

Nota: Ciertas combinaciones de produits son necessities para alcantar los estandares IP44 o IP68.

Consulte la sección 4. Combinaciones de Productos para Proteccion IP44 e IP68 para mas informacion. La specifications de proteccion IP68 se basa en la garantia del fabricante.

English 1 • Français 25 • Pycckn 37

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Índice

Lista Completa de Productos para Soluciones de Conectividad 15 Industrial

1. Dimensiones de la Caja de Superficie N206-SB01-IND 16
   2 Instalación de Acoplador de Mampara Industrial 17 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND)
2. Instalación de Conector Industrial Keystone (N206-KJ01-IND) 19
3. Combinaciones de Productos para Proteccion IP44 e IP68 22
   Garantia 23

Lista Completa de Productos para Soluciones de Conectividad Industrial

Placas Frontales Industriales

N206-FP01-IND (1 Recorte)

N206-FP02-IND (2 Recortes)

N206-FP04-IND (4 Recortes)

Caja de Instalación Industrial en Superficie

N206-SB01-IND

Acopladores de Conectores y Conectores Keystone

N206-BC01-IND

(Acoplador de Conector Cat5e/6)

N206-KJ01-IND (Conector Keystone)

U325-000-IND (Acoplador USB 3.0)

P569-000-FF-IND (Acoplador HDMI 4K)

N455-BC01-IND

(Acoplador de Fibra Multimodo LC/LC IP68)

Cables Patch Industriales y Cables 4PPoE (90W)

N206-PC03-IND

(Cable Patch Cat5e / Cat6 de 91 cm [3 pies])

N206-PC10-IND

(Cable Patch Cat5e / Cat6 de 3.05 m [10 pies])

N206-PC16-IND

(Cable Patch Cat5e / Cat6 de 4.88 m [16 pies])

N206-PC23-IND

(Cable Patch Cat5e / Cat6 de 7 m [23 pies])

N206-PC33-IND

(Cable Patch Cat5e / Cat6 de 10 m [33 pies])

N206-PC50-IND

(Cable Patch Cat5e / Cat6 de 15.2 m [50 pies])

N200P-003BL-IND

(Cables Cat6 4PPoE de 91.4 cm [3 pies])

N200P-010BL-IND

(Cables Cat6 4PPoE de 3.05 cm [10 pies])

N200P-016BL-IND

(Cables Cat6 4PPoE de 4.88 m [16 pies])

N200P-023BL-IND

(Cables Cat6 4PPoE de 7 m [23 pies])

N200P-033BL-IND

(Cables Cat6 4PPoE de 10 m [33 pies])

Cables Patch Industriales y

Cables 4PPoE (90W) (continuación)

N200P-050BL-IND

(Cables Cat6 4PPoE de 15.2 m [50 pies])

Cables USB 3.0 Industriales

U325-003-IND (Cable USB 3.0 de 91.4 cm [3 pies])

U325-006-IND (Cable USB 3.0 de 1.83 m [6 pies])

U325-010-IND (Cable USB 3.0 de 3.05 m [10 pies])

U325-013-IND (Cable USB 3.0 de 3.96 m [13 pies])

Cables HDMI 4K Industriales

P569-003-IND (Cable HDMI 4K de

91 cm [3 pies], 1 conector resistente al agua)

P569-006-IND (Cable HDMI 4K de

1.83 m [6 pies], 1 conector resistente al agua)

P569-010-IND (Cable HDMI 4K de 3.05 m [10

pies], 1 conector resistente al agua)

P569-012-IND (Cable HDMI 4K de 3.66 m [12 pies], 1 conector resistente al agua)

P569-003-IND2 (Cable HDMI 4K de 91 cm [3 pies], 2 connectores resistentes al agua)

P569-006-IND2 (Cable HDMI 4K de 1.83 m [6 pies], 2 connectores resistentes al agua)

P569-010-IND2 (Cable HDMI 4K de 3.05 m

[10 pies], 2 conectores resistentes al agua)

P569-012-IND2 (Cable HDMI 4K de 3.66 m

[12 pies], 2 conectores resistentes al agua)

Cables Patch Industriales

de Fibra Multimodo Duplex

N820-01M-IND

(Cables Patch de fibra LC/LC de 1 m)

N820-02M-IND

(Cables Patch de fibra LC/LC de 2 m)

N820-05M-IND

(Cables Patch de fibra LC/LC de 5 m)

N820-10M-IND

(Cables Patch de fibra LC/LC de 10 m)

Juego de Ensemble de Cable Impermeable

N206-WK01-IND

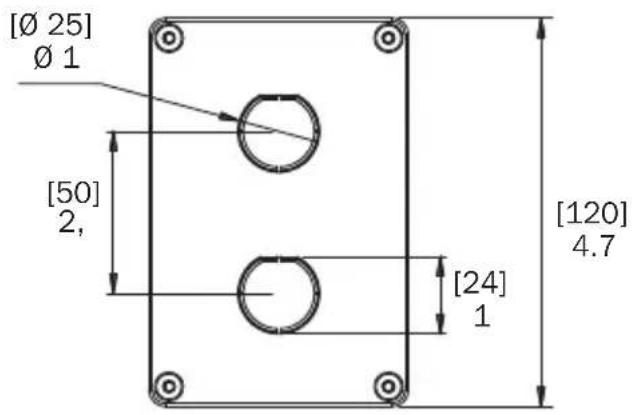

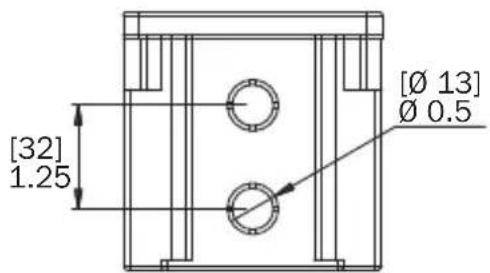

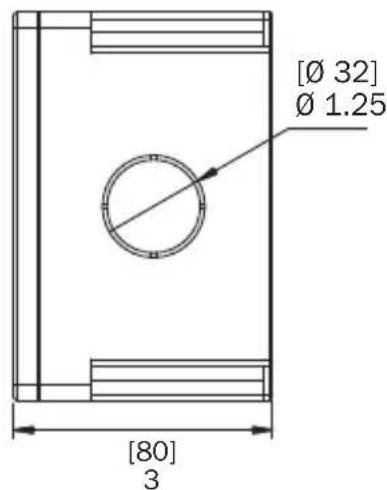

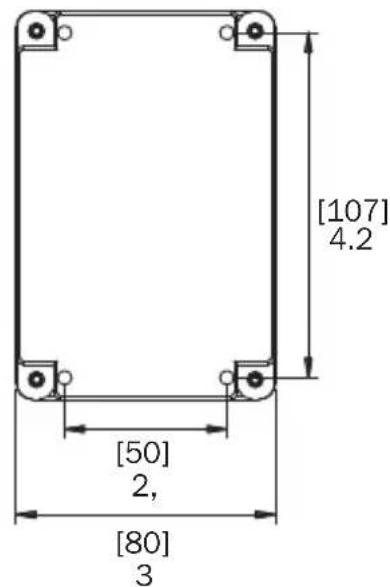

1. Dimensiones de la Caja de Instalacion en Superficie N206-SB01-IND

Dimensiones: [mm] PULGADAS

Recorte para Cable de 0.5" (M16)

Recorte para Tubo Conduit de 1.25" (M32)

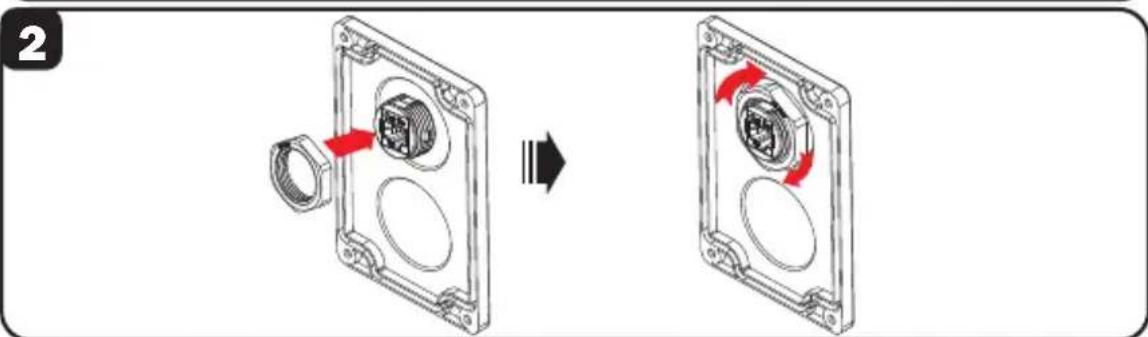

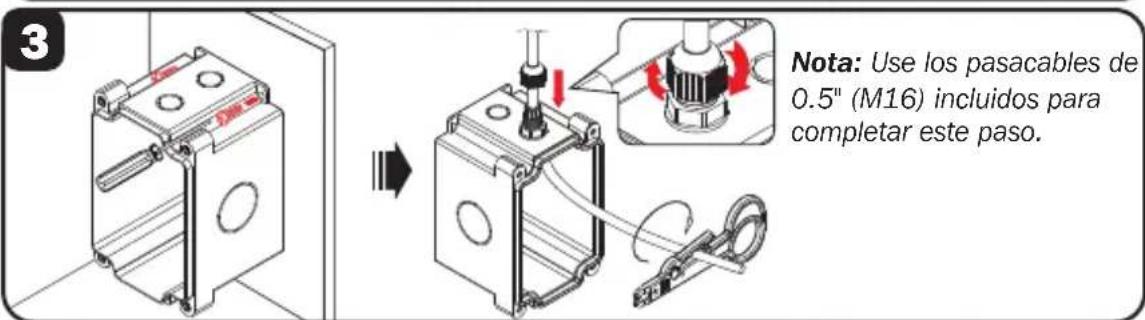

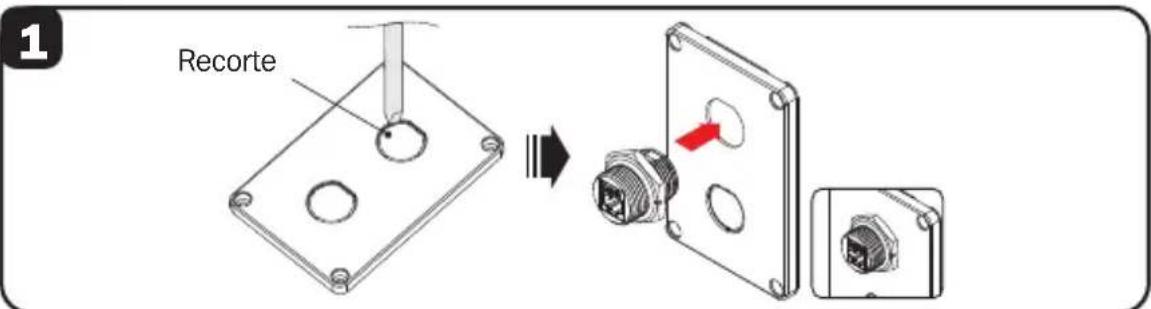

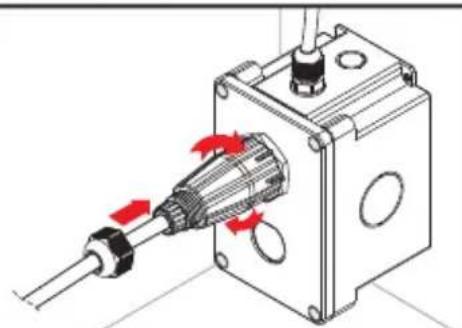

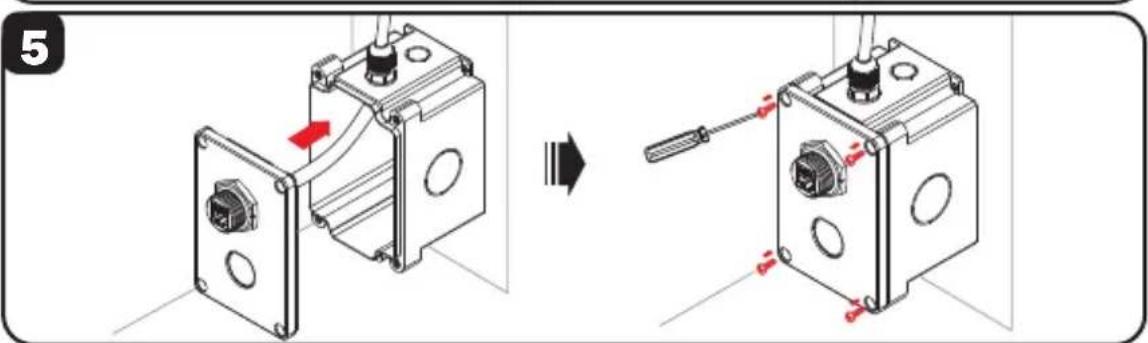

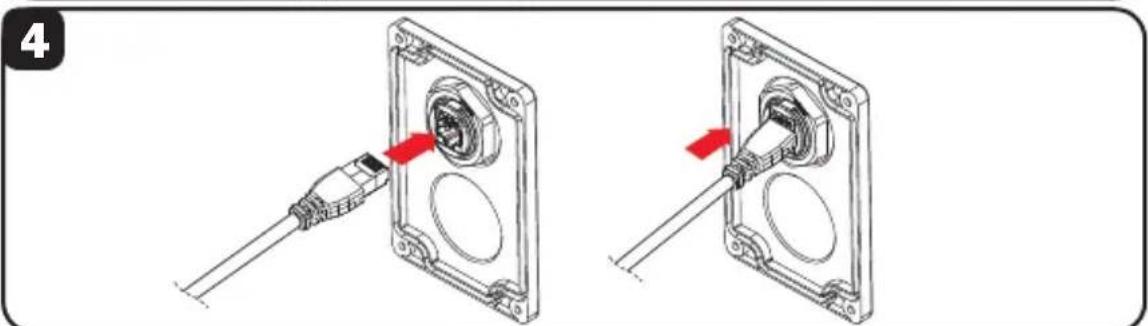

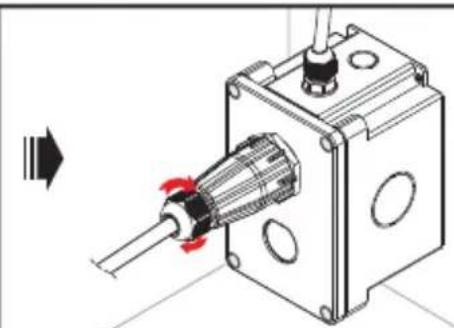

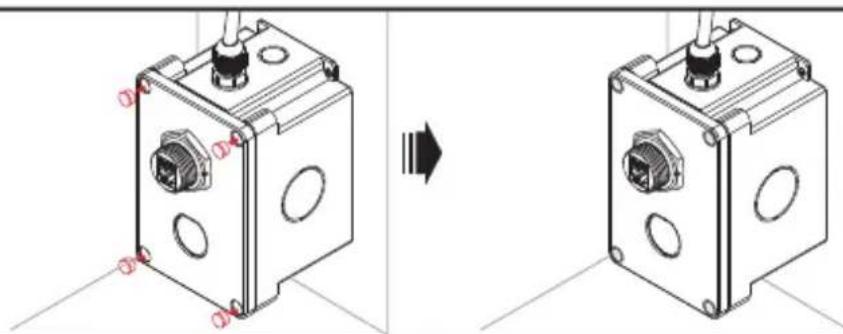

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)

Note: Temblo enstandisponiblessolutiOnesdeUSB,HDMIy fibra.Destornilladornoinlido Es possible que se requieran herramentas adiconales para eliminar los recortes.

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)

6
7

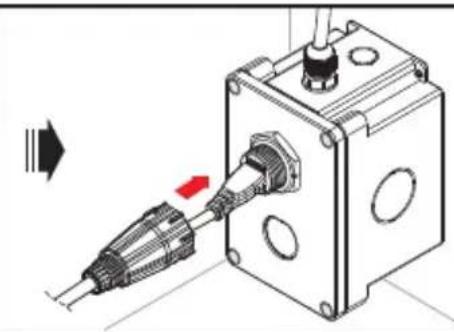

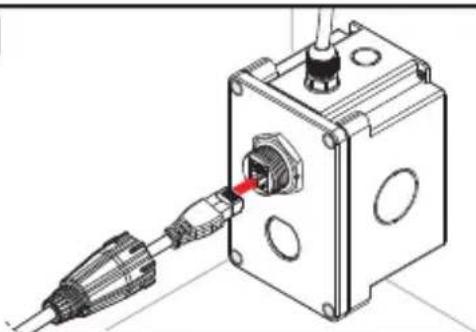

Para la connexion de acoplamento delantero, pueda usar los cables industriales de la série N206-PCXX-IND, U325-XXX-IND, P569-XXX-IND, N820-XXX-IND o N200P-XXBL-IND. Usted también puede optar por ensambar su propia connexion de cable con el juego de ensamble impermeable N206-WK01-IND.

8

9

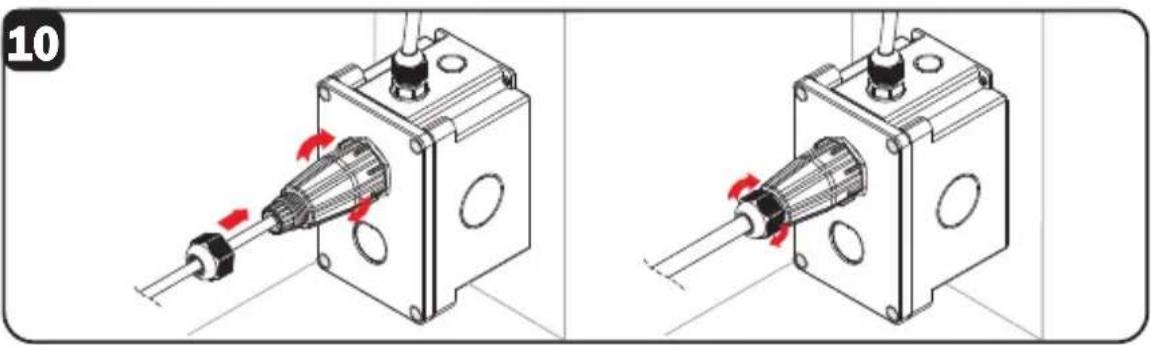

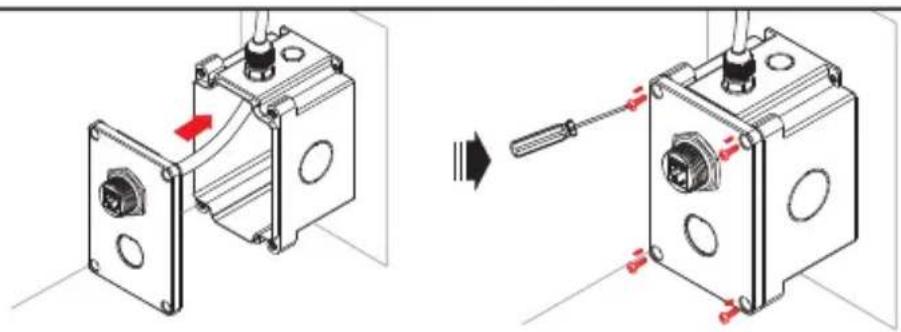

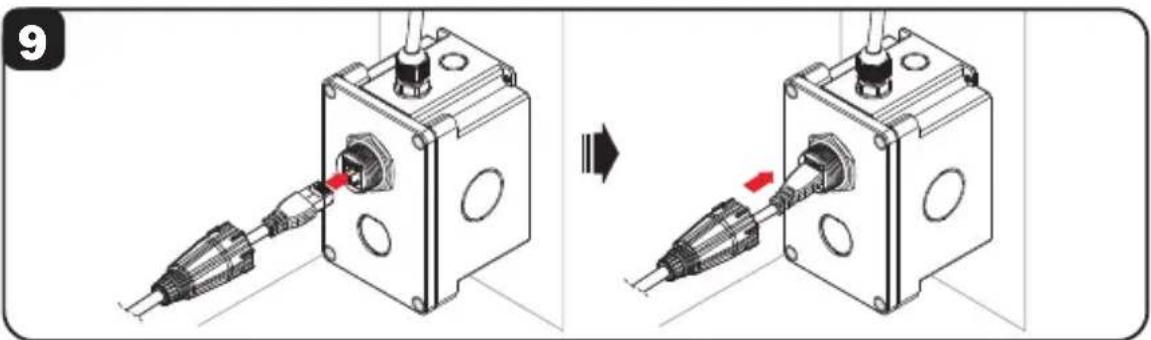

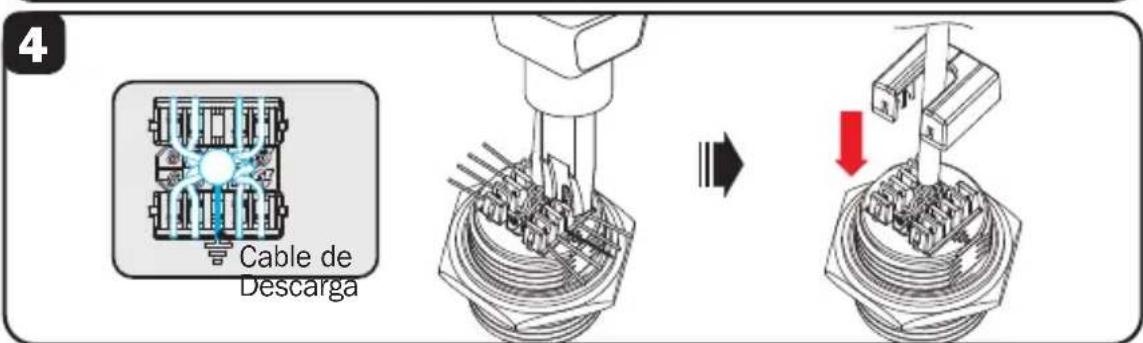

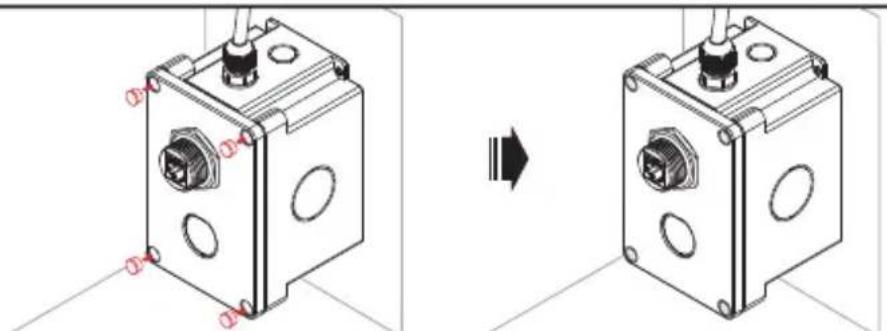

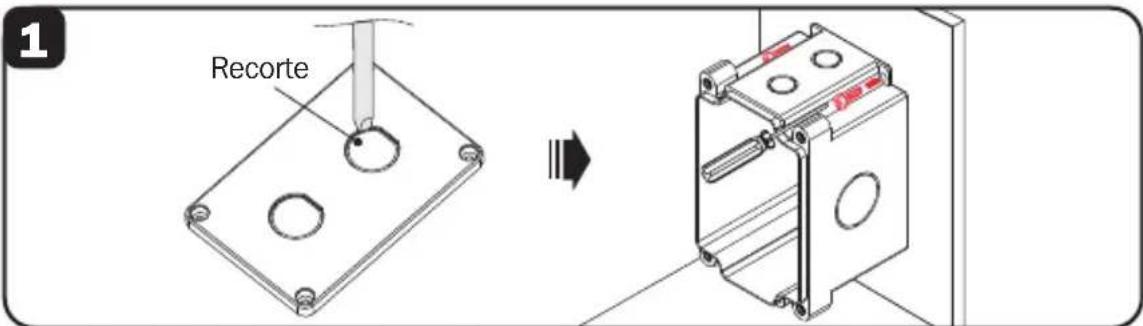

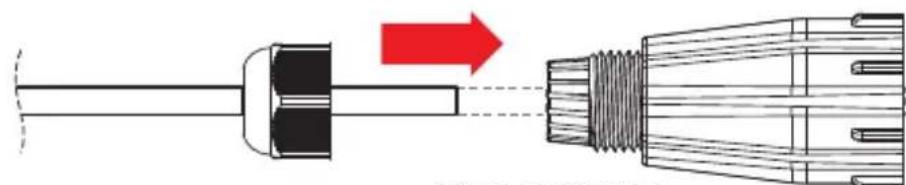

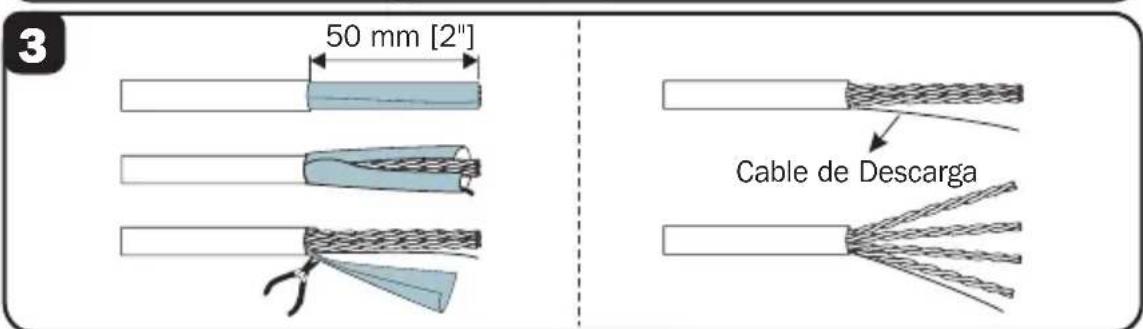

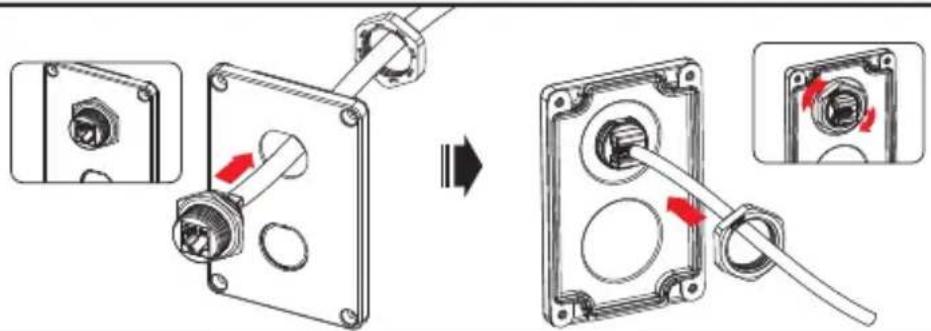

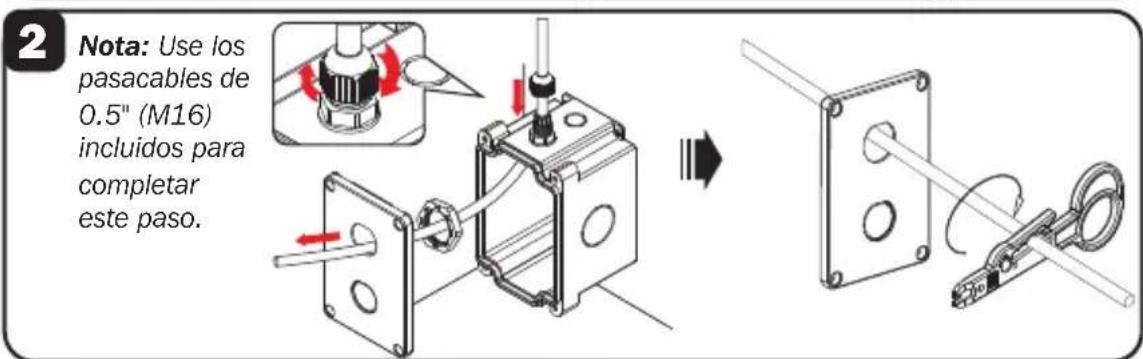

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

Note: Es possible que se requieran herramrientas adiconiales para eliminar los recortes.

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

5
6

7

8

Para la connexion de acoplamento delantero, pueda usar los cables industriales de la série N206-PCXX-IND. Usted también可以选择 optar por ensambar su propia connexion de cable con el juego de ensamble impermeable N206-WK01-IND.

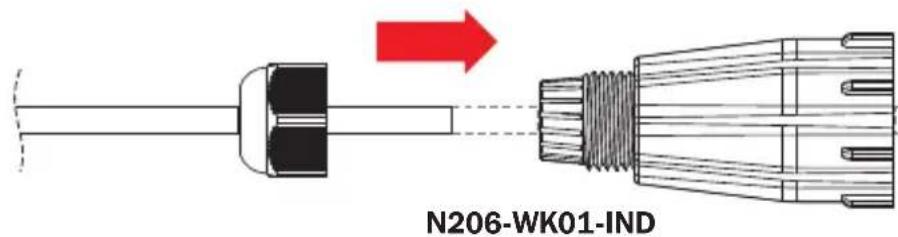

N206-WK01-IND

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

4. Combinaciones de Productos para Proteccion IP44 e IP68

Note: Para entornos IP68 (sumersion en hasta 1.5 m de agua por 60 Minutes), deben usarse el N206-SB01-IND (no el N206-FPXX-IND). La asignacion IP68 de hasta 1.5 m de agua por hasta 60 Minutes se basa en la garantia del fabricante.

Placa Frontal	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales		Juego de Ensemble de Cable Impermeable
N206-FPXX-IND N206-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)	o	N206-WK01-IND
N206-FPXX-IND N206-KJ01-IND (Conectar Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)		N206-WK01-IND
N206-FPXX-IND N206-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)		N206-WK01-IND
N206-FPXX-IND U325-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-FPXX-IND P569-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/ P569-XXX-IND2 (Cable HDMI 4K)
N206-FPXX-IND N455-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)
Caja para Instalacion en Superficie	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales	O	Juego de Ensemble de Cable Impermeable
N206-SB01-IND N206-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)			N206-WK01-IND
N206-SB01-IND N206-KJ01-IND (Conectar Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)			N206-WK01-IND
N206-SB01-IND N206-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)			N206-WK01-IND
N206-SB01-IND U325-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-SB01-IND P569-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/ P569-XXX-IND2 (Cable HDMI 4K)
N206-SB01-IND N455-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)

Garantía

Garantía limitada de por vida

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obstructa por su vida uyil. Si el producto的结果a defectuoso en material o mano de obstructa bajo de ese periodo, el vendedor reparar o reemplazar a el producto a su entera disreciencia. El serviceo bajo this garantia solo pueda obtenserse por el comprador enviando o embarcando el producto (con todos los cargos de envio o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. El vendedor reembolsará los cargos de envio.

Antes de devolverrialquierequipo para reparacion,visite triplite.com/support.

ESTA GARANTÍA NO SE APLICÁ AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARANTías EXPRESAS DISTINAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTías IMPLICITAS, INCLUYENDO TODAS LAS GARANTías DE COMERCIALIZACION O IDONEIDAD, ESTÁN LIMITADAS EN DURACION AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES E INDIRECTOS.

(Algunos estados no permiten limitaciones en cuando dura una garantía y algunos Estados no permiten la exclusion de limitación de días incidentales o indirectos, de modo que las limitaciones anteriores peuvent no aplicar para usted.Esta garantía le otorga derechos legales espécíficos y usted pueda tenerthers droits que pueda variar de una jurisdieccion a另一边).

ADVERTENCIA: antes de usar, cada usuario debe tener cuidado al determinar si este dispositivo es adequado o seguro para el uso previsto. Ya que las aplicaciones individuales están susJECTED a gran variación, el fabricante no garantiza laADECUACION de这些dispositivos para una aplicacionspecifica.

Información de Cumplimiento con WEEE por los Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clients dequieren un equipo eléctrico y electrónico nuevo de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, senejante por senejante (esto varia de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donderzonamente se pueda esperar que la falla de este equipo cause la falla del equipo desoporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susetas a Cambios sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
