RCO4 107T1207 - Lavadora CANDY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora frontal
Marca	Candy
Modelo	RCO4 107T1207
Capacidad de lavado	7 kg
Velocidad máxima de centrifugado	1200 tr/min
Dimensiones (Al x An x P)	85 x 60 x 50 cm
Peso neto	65 kg
Alimentación eléctrica	220-240 V ~ 50 Hz, 10 A
Potencia absorbida	2000 W
Tipo de instalación	Libre o empotrable
Color	Blanco
Programas de lavado	Algodón, Sintéticos, Delicados, Lana, Rápido
Funciones especiales	Inicio diferido, Prelavado, Parada con cuba llena
Mantenimiento habitual	Limpieza del cajón de detergente, del filtro de drenaje, de la junta de la puerta
Seguridad	Bloqueo de puerta, protección contra desbordamientos, parada automática
Piezas de repuesto disponibles	Bisagra de la puerta, cerradura de la puerta, junta de la puerta, panel del cajón
Reparabilidad	Acceso fácil a los componentes, instrucciones de desmontaje incluidas
Índice de reparabilidad	8.5/10

Preguntas frecuentes - RCO4 107T1207 CANDY

¿Cómo retirar la puerta?

Utilice una llave Torx n.º 25 para retirar los tornillos de la bisagra, luego tire de la puerta hacia arriba y retírela.

¿Cómo reemplazar la bisagra de la puerta?

Desmonte la puerta, retire los tornillos de la bisagra, luego coloque la nueva bisagra teniendo cuidado de no perder los cojinetes.

¿Cómo desmontar la cerradura de la puerta?

Utilice un destornillador plano como palanca para retirar el collarín exterior, desenganche la solapa de la junta, luego desatornille la cerradura con una llave Torx y desconecte el cableado.

¿Cómo reemplazar la junta de la puerta?

Retire el collarín exterior con un destornillador plano, desenganche la junta, luego coloque la junta nueva alineando las muescas de posicionamiento. Apriete los collarines.

¿Cómo retirar el cajón del detergente?

Abra el cajón, jálelo firmemente hacia afuera con ambas manos, luego desenganche el panel frontal teniendo cuidado de no romper los ganchos.

¿Qué herramientas son necesarias para las reparaciones?

Las herramientas necesarias son: llave Torx n.º 25, llave ajustable flexible n.º 7, destornillador de estrella, destornillador plano y pinzas.

¿Cómo acceder a la cerradura de la puerta para reemplazarla?

Desmonte la encimera y los embellecedores, retire el cajón del detergente y el panel de control, luego podrá acceder a la cerradura.

¿Cómo retirar la cerradura de puerta tipo 2?

Utilice un destornillador de estrella, unas pinzas y un destornillador plano. Retire el collarín exterior, desenganche la junta, luego desatornille la cerradura con una llave Torx.

¿Cómo abrir la puerta en caso de emergencia?

El manual menciona una apertura de emergencia: desbloquee manualmente la puerta actuando sobre el enlace mecánico de la cerradura después de desmontar el panel.

¿Cómo desmontar el panel frontal del cajón de detergente?

Después de retirar el cajón, desenganche con cuidado el panel frontal ejerciendo presión sobre los ganchos situados en la parte trasera.

MANUAL DE USUARIO RCO4 107T1207 CANDY

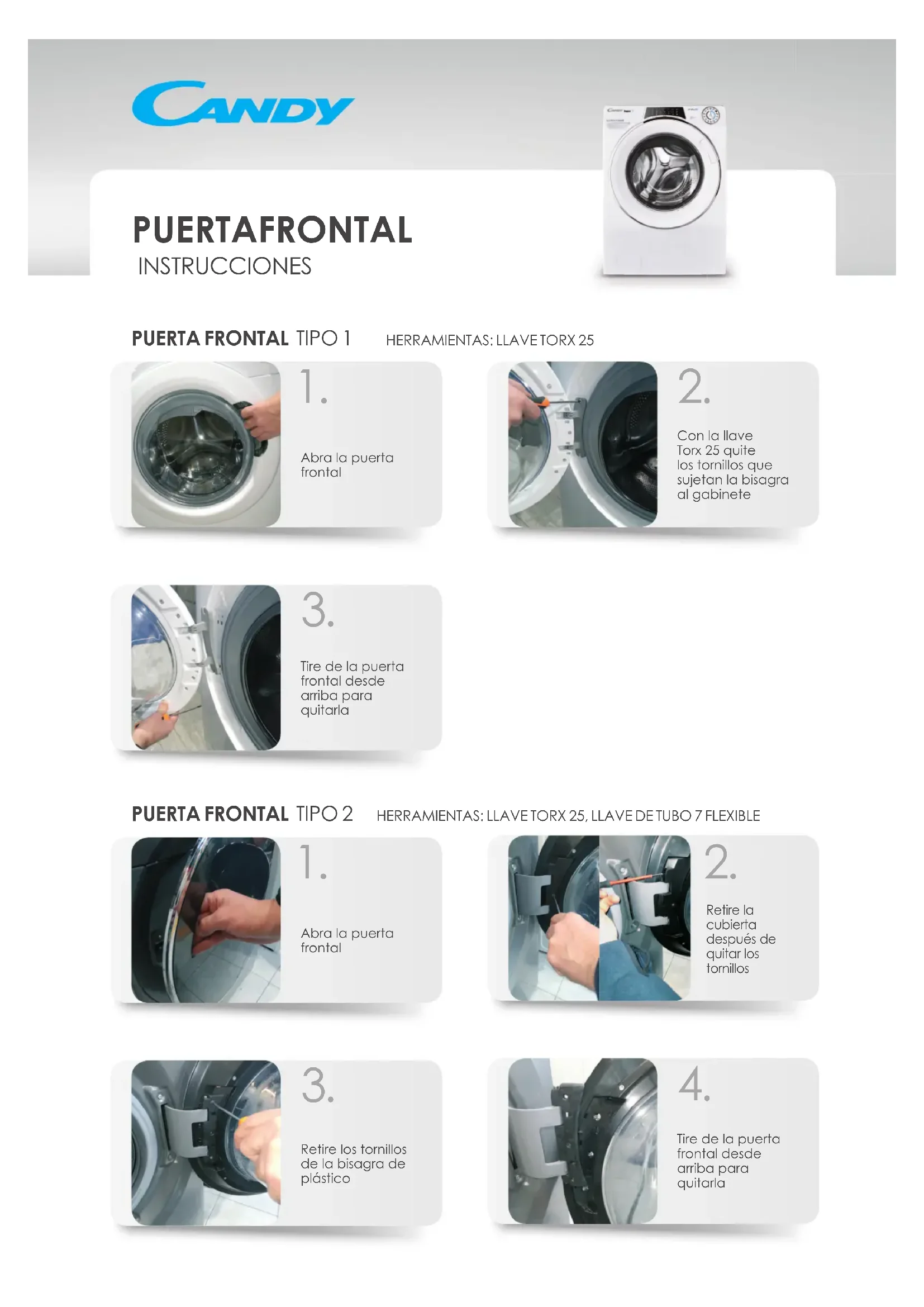

PUERTA FRONTAL TIPO 1

HERRAMIENTAS: LLAVETORX 25

Abra la puerta frontal

Con la llave Torx 25 quite los tornillos que sujetan la bisagra al gabinete

Tire de la puerta frontal desde arriba para quitarla

PUERTA FRONTAL TIPO 2

HERRAMIENTAS: LLAVETORX 25, LLAVE DE TUBO 7 FLEXIBLE

Abra la puerta frontal

Retire la cubierta después de quitar los tomillos

Retire los tornillos de la bisagra de plástico

Tire de la puerta frontal desde arriba para quitarla

BISAGRA

INSTRUCCIONES

BISAGRA TIPO 1 HERRAMIENTAS: LLAVETORX 25

Abra la puerta frontal

Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

Tire de la puerta frontal desde amiba para quitarla

Retire todos los tornillos de la puerta frontal

Separe el bastidor principal del bastidor secundario

Vuelca a colocar la bisagra y tenga cuidado de no perder los cojinetes

BISAGRA TIPO 2 HERRAMIENTAS: LLAVETORX 25, LLAVE DETUBO 7 FLEXIBLE

Abra la puerta frontal

Retire la cubierta después de quitar los tornillos

Retire los tornillos de la bisagra de plástico

Tire de la puerta frontal desde arriba para quitarla

Retire el sujetador de la puerta

Después de guitar la correa, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Retire los tornillos externos de la bisagra

Retire los tornillos situados adentro del gabinete con la llave de tubo 7. Retire la bisagra

SEGURO DE LA PUERTA TIPO 1

HERRAMIENTAS: TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con la llave Torx retire los tornillos de sujeción del seguro de la puerta y presione el broche.

Retire el seguro de la puerta

Desconecte el cableado, en caso de conexiones "faston", preste atención y no invierta el cableado

SEGURO DE LA PUERTA TIPO 2

HERRAMIENTAS: TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con la llave Torx retire los tornillos de sujeción del seguro de la puerta

Desarme la encimera y los adornos

Desarme el dispensador y el bisel

Retire el seguro de la puerta

Retire la protección contra el agua

Vuelva a colocar el seguro de la puerta prestando atención a la conexión mecánica de la apertura de emergencia y las conexiones eléctricas

EMPAQUE DE LA PUERTA

INSTRUCCIONES

EMPAQUE DE LA PUERTA

HERRAMIENTAS: LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con el destornillador plano quite la abrazadera en el tubo

Coloque el empaque nuevo prestando atención a las muescas de posicionamiento

Inserte la abrazadera de alambre en el lado del tubo

Apriete la abrazadera hasta que quede al ras en el tubo usando las herramientas

Coloque el empaque en el gabinete. Sujete la abrazadera externa y apriétela (de ser necesario con la pinza)

CAJÓN DEL DETERGENTE

INSTRUCCIONES

CAJÓN DEL DETERGENTE

Abra el cajón del detergente

Con las dos manos tire firmlyemente del cajón

Desenganche la cubierta del cajón del detergente teniendo cuidado de no romper los ganchos
