MANUAL DE USUARIO DTI515 IFM

Manual de instrucciones

Sistema de identificación RFID

DTI515

DTI516

Cabezal de lectura/escritura

Índice de contenidos

1 Advertencia preliminar 3

1.1 Símbolos utilizados.... 3
1.2 Advertencias.... 3
1.3 Información legal.... 3
1.4 Información de código abierto.... 4

2 Indicaciones de seguridad.... 5

2.1 Símbolos de seguridad en el equipo 5
2.2 Información de seguridad sobre radiaciones electromagnéticas de alta frecuencia ..... 5
2.3 Ciberseguridad 6

3 Uso previsto 7

3.1 Campo de aplicación.... 7

4 Función 8

4.1 Tags 8
4.2 Equipos.... 8
4.3 IO-Link 8

5 Montaje.... 9

5.1 Indicaciones para el montaje del equipo 9
5.2 Cómo evitar fallos 9
5.3 Estructura mecánica 9
5.4 Montar el equipo con adaptadores de montaje en depósitos.... 9
5.5 Montar el equipo con adaptadores de montaje en un tubo 11
5.6 Montar el equipo sin adaptador de montaje 12
5.7 Distancias de montaje.... 12
5.8 Posicionamiento del tag 12

6 Conexión eléctrica.... 14

6.1 Conexionado.... 14

7 Elementos de manejo e indicación ..... 16

8 Parametrización 17

8.1 Parámetros 17

8.1.1 Tamaño del bloque de datos.... 17
8.1.2 Orden de datos.... 17
8.1.3 Tiempo de espera de datos.... 17
8.1.4 Dirección para lectura/escritura automática 18
8.1.5 Longitud de datos para lectura/escritura automática 18

8.2 Bits de estado.... 18

9 Funcionamiento 20

9.1 Desactivar la antena interna 20
9.2 Modo de funcionamiento "Leer UID" 20
9.3 Modo de funcionamiento "Lectura automática de datos" 21
9.4 Modo de funcionamiento "Escritura automática de datos" 23
9.5 Modo de funcionamiento "Leer datos" 24

9.5.1 Ejemplo de lectura de datos realizada correctamente.... 25
9.5.2 Ejemplo de lectura de datos realizada incorrectamente 26

9.6 Modo de funcionamiento "Escribir datos" 26

9.6.1 Ejemplo de escritura de datos realizada correctamente 27
9.6.2 Ejemplo de escritura de datos realizada incorrectamente 28

9.7 Valores de error en la entrada de datos del proceso.... 29

10 Mantenimiento, reparación y eliminación 30

11 Homologaciones/normas. 31

Glosario 32

1 Advertencia preliminar

Manual, datos técnicos, homologaciones y más información a través del código QR en el equipo / en el embalaje o en documentation.ifm.com.

1.1 Símbolos utilizados

√ Requisito
▶ Operación requerida
▷ Reacción, resultado

[...] Referencia a teclas, botones o indicadores

→ Referencia cruzada

Nota importante

El incumplimiento de estas indicaciones puede acarrear funcionamientos erróneos o averías

Información

Indicaciones complementarias

1.2 Advertencias

Las advertencias alertan de posibles daños personales y materiales. Esto permite una manipulación segura del producto. Las advertencias se clasifican de la siguiente manera:

ADVERTENCIA

Advertencia de daños personales graves

▷ Es posible que se produzcan lesiones graves o mortales si no se tiene en cuenta la advertencia.

PRECAUCIÓN

Advertencia de daños personales de leves a moderados

▷ Es posible que se produzcan lesiones de leves a moderadas si no se tiene en cuenta la advertencia.

ATENCIÓN

Advertencia de daños materiales

▷ Es posible que se produzcan daños materiales si no se tiene en cuenta la advertencia.

1.3 Información legal

© Todos los derechos reservados por ifm electronic gmbh. La reproducción y la utilización de este manual, de manera completa o parcial, solo está permitida con la autorización de ifm electronic gmbh.

Todos los nombres e imágenes de productos, empresas u otras marcas utilizados en nuestras páginas son propiedad del titular correspondiente.

1.4 Información de código abierto

Para más información sobre el código abierto: documentation.ifm.com.

2 Indicaciones de seguridad

- El equipo descrito está integrado como subcomponente en un sistema.

• La seguridad de este sistema es responsabilidad del instalador.

• El instalador del sistema está obligado a realizar una evaluación de riesgos, así como a crear y adjuntar una documentación de acuerdo con los requisitos legales y normativos para el operador y el usuario del sistema. Esta debe contener toda la información e indicaciones de seguridad necesarias para el operador, el usuario y, dado el caso, el personal de mantenimiento autorizado por el instalador del sistema.

• Léase este documento antes de la puesta en marcha del producto y consérvese durante el tiempo que se siga utilizando.

• El producto debe ser apto para las aplicaciones y condiciones ambientales correspondientes sin ningún tipo de restricción.
• Utilizar el producto solamente para el fin previsto (→ Uso previsto).
• El incumplimiento de las indicaciones de utilización o de los datos técnicos puede provocar daños personales y/o materiales.
• El fabricante no asume ninguna responsabilidad ni garantía derivada de manipulaciones en el producto o de un uso incorrecto por parte del operario.
• El montaje, la conexión eléctrica, la puesta en marcha, el manejo y el mantenimiento del producto solo pueden ser llevados a cabo por personal cualificado y autorizado por el responsable de la instalación.
• Proteger de forma segura los equipos y cables contra daños.
• Guardar el producto en su embalaje original.

2.1 Símbolos de seguridad en el equipo

En el equipo se utilizan los siguientes símbolos. Seguir las instrucciones para evitar peligros:

- El suministro eléctrico debe cumplir con la norma IEC 61010-1, cap. 9.4 – Circuitos de corriente con limitación de energía.

- Equipo con clase de protección III. Funcionamiento solo en circuitos MBTS/MBTP.

2.2 Información de seguridad sobre radiaciones electromagnéticas de alta frecuencia

Con condiciones específicas de aplicación puede producirse un riesgo diferente para el usuario en función de la situación de montaje y de los ajustes del equipo.

El instalador del sistema/operador está obligado a realizar un análisis de riesgos y a tomar medidas adecuadas para la protección de las personas. Para ello también deben tenerse en cuenta en particular las normativas nacionales. Las posibles medidas de protección pueden incluir distancias mínimas garantizadas para un usuario, controles de acceso y cursos de formación para los usuarios.

ADVERTENCIA

El funcionamiento de este equipo puede causar interferencias de radio en zonas residenciales.

▷ El equipo emite ondas electromagnéticas de alta frecuencia que pueden interferir en el funcionamiento de dispositivos electrónicos cercanos, como marcapasos, audífonos y desfibriladores.
▶ Debido al reglamento sobre exposición humana, debe mantenerse una distancia mínima de 20 cm entre el equipo y las personas.
▶ Si tiene un marcapasos u otro dispositivo médico implantado, no utilice el equipo sin antes consultar a su médico o al fabricante de dicho dispositivo médico. Mantenga una distancia de seguridad entre el equipo y sus dispositivos médicos y absténgase de seguir utilizando el equipo si observa un efecto perjudicial permanente en su dispositivo médico.

2.3 Ciberseguridad

Instalación

El equipo es apto para el funcionamiento en un entorno seguro según la norma IEC 62443-1-1.

El equipo está diseñado para ser utilizado con cortafuegos.

▶ Realizar una evaluación de riesgos de la instalación según la norma IEC 62443-1-1.
▶ Adoptar medidas para garantizar la seguridad física.

Funcionamiento

▶ Observar las funciones de seguridad descritas en la documentación del equipo y las recomendaciones para su uso.

Mantenimiento

▶ Guardar la configuración y los datos del sistema según los procesos de gestión de cambios de la empresa.

Puesta fuera de servicio

▶ Asegurarse de que ninguna información sensible pueda caer en manos no autorizadas.
▶ Antes de poner fuera de servicio el equipo, restablecer siempre la configuración del sistema a los ajustes de fábrica.

3 Uso previsto

El cabezal de lectura/escritura lee y escribe tags sin contacto.

Los datos están disponibles como datos del proceso a través de la interfaz IO-Link.

3.1 Campo de aplicación

La seguridad del equipo está concebida para una utilización bajo las siguientes condiciones ambientales:

• Clase de protección 3 (MBTS/MBTP) y alimentación del equipo conforme a Limited Energy según IEC 61010-1, capítulo 9.4. Aislar los circuitos externos según la figura 102 de la norma IEC 61010-2-201.
• Uso en interiores.
  • Altitudes de hasta 2000 m.
• Humedad relativa hasta un máximo del 80 %, sin condensación.
• Grado de contaminación 2.

4 Función

4.1 Tags

Los tags operan de forma pasiva, es decir, sin batería. La energía necesaria para el funcionamiento proviene del cabezal de lectura/escritura.

La energía se envía a través de un acoplamiento inductivo. La bobina de la antena integrada en el cabezal de lectura/escritura genera un campo magnético que atraviesa parcialmente la bobina de la antena del tag. Ahí se genera una tensión por inducción que abastece al soporte de datos con energía.

El equipo es compatible con tags según la norma ISO 15693.

4.2 Equipos

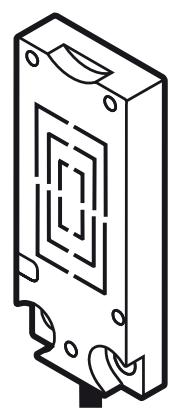

	N.° de artículo:	DTI515 / DTI516
	Función:	Cabezal de lectura/escritura
	Código del producto:	DTRHF KQRWIOUS03
	Tipo:	Cuboide

4.3 IO-Link

Este equipo dispone de una interfaz de comunicación IO-Link que permite el acceso directo a datos del proceso y de diagnóstico. Asimismo, existe la posibilidad de ajustar los parámetros del equipo durante el funcionamiento. El funcionamiento del equipo a través de la interfaz IO-Link requiere la utilización de un maestro IO-Link.

Cuando el equipo no está en funcionamiento, la comunicación es posible a través de un PC con el correspondiente software IO-Link y un cable adaptador IO-Link.

El IODD necesario para configurar el equipo está disponible en www.ifm.com.

5 Montaje

5.1 Indicaciones para el montaje del equipo

En caso de montaje de varios sistemas, se deben tener en cuenta las distancias mínimas entre los equipos.
El montaje enrasado del equipo en metal disminuye la distancia de lectura/escritura.
Si el sistema se encuentra en las proximidades inmediatas de fuentes de emisión de radiofrecuencia (por ejemplo, transformadores de soldadura o convertidores), la función del equipo puede verse afectada.

5.2 Cómo evitar fallos

El equipo genera un campo eléctrico modulado con una frecuencia de 13,56 MHz.

Evitar interferencias en la comunicación de datos:

▶ No utilizar equipos cercanos que utilicen la misma banda de frecuencia (por ejemplo, convertidores de frecuencia, fuentes de alimentación conmutadas, etc.).

Si en las proximidades se encuentran otros equipos en la misma banda de frecuencia:

▶ Deberá establecerse la mayor distancia de montaje posible entre los equipos.
▶ Operar los equipos en modo alterno.
▶ Encender/apagar el campo de alta frecuencia del equipo.

5.3 Estructura mecánica

1 Superficie activa

5.4 Montar el equipo con adaptadores de montaje en depósitos

El adaptador de montaje para depósitos está disponible como accesorio: número de artículo E12153.

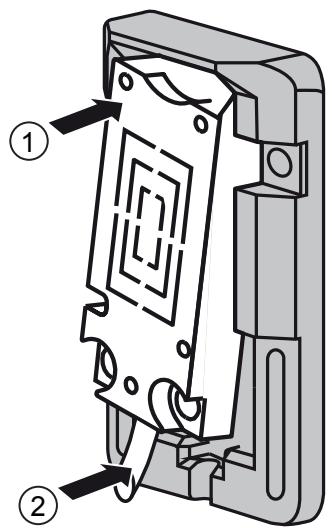

Fig. 1: Insertar el equipo en el adaptador de montaje
1 Borde superior del equipo
2 Borde inferior del equipo

▶ Insertar el borde superior del equipo (1) en el adaptador de montaje.
▶ Insertar el borde inferior del equipo (2) en el adaptador de montaje.

El equipo se puede insertar en ambos sentidos en el adaptador E12153.

Fig. 2: Fijar el equipo en el adaptador de montaje
3 Tornillos

▶ Utilizar los tornillos incluidos (3) para fijar el equipo en el adaptador de montaje.

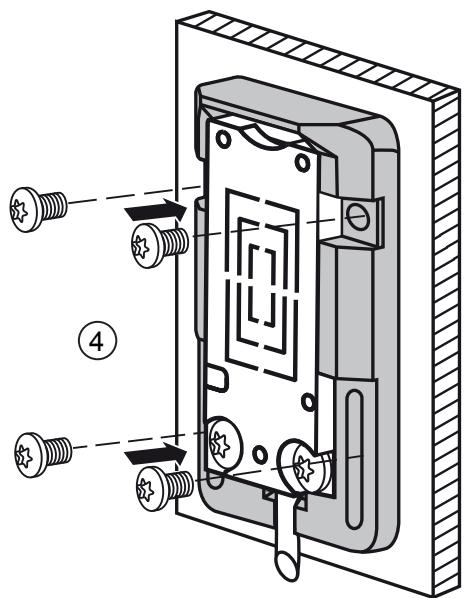

Fig. 3: ▶ Fijar el adaptador de montaje en el depósito 4 Tornillos

Fijar el adaptador de montaje en un depósito con los tornillos adecuados (4).

5.5 Montar el equipo con adaptadores de montaje en un tubo

El adaptador de montaje para tubos está disponible como accesorio: número de artículo E12163.

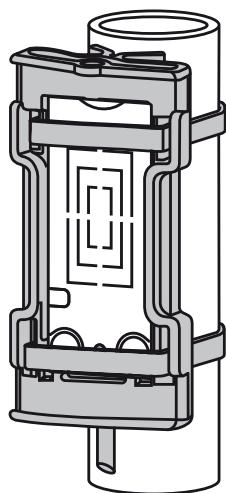

Fig. 4: Montaje con bridas

▶ Pasar las bridas por las aberturas del adaptador de montaje.

▶ Fijar el equipo con las bridas en un tubo.

Las bridas metálicas pueden reducir la eficiencia del equipo. ▶ Utilizar bridas de plástico.

5.6 Montar el equipo sin adaptador de montaje

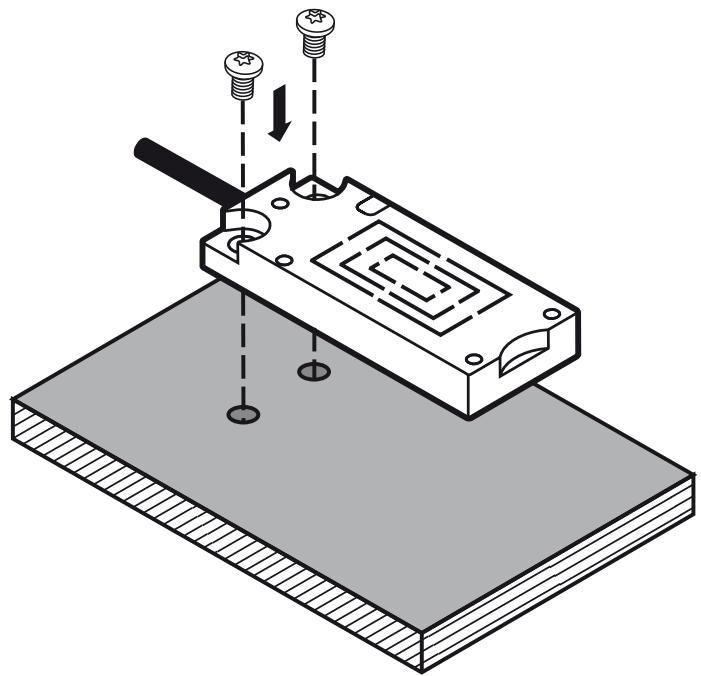

Fig. 5: Montar el equipo con tornillos

▶ Fijar el equipo en el lugar de montaje con tornillos o adhesivos adecuados.

5.7 Distancias de montaje

Modo de funcionamiento	Distancia lateral (A)	Distancia frontal (B)
Lectura y escritura	≥ 160 mm	≥ 170 mm

5.8 Posicionamiento del tag

La superficie activa marca el centro de la bobina de la antena integrada en el cabezal de lectura/escritura.
▶ La orientación de la superficie activa del cabezal de lectura/escritura debe coincidir con la del tag.
Para el montaje en o sobre metal, utilizar los tags previstos para este fin.
Posicionar el tag en el área de la superficie activa. Tener en cuenta el ángulo de apertura y la distancia de trabajo (→ Ficha técnica del equipo).

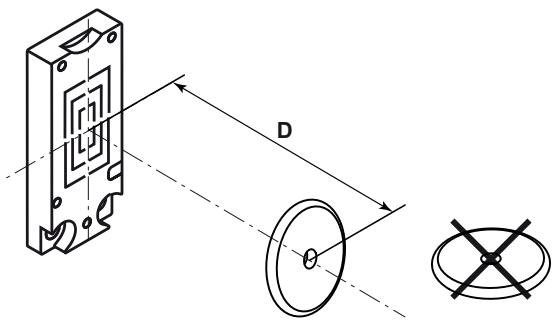

Fig. 6: Posicionamiento del tag

▶ Orientar el tag de modo que quede centrado respecto a la antena del equipo.

▷ La distancia "D" se especifica en la ficha técnica.

6 Conexión eléctrica

El equipo solo puede ser instalado por técnicos electricistas.

▶ Desconectar el suministro de corriente antes de realizar la conexión eléctrica.

Equipo de la clase de protección III (IEC 61010-2-201 cap. 6.5.2.101.4).

El suministro eléctrico debe cumplir las siguientes condiciones:

• Utilización de una fuente de alimentación con tensión de salida limitada (ES1 según IEC 62368-1)
• Utilización de una fuente de alimentación con potencia de salida limitada (PS2 según IEC 62368-1)
• Alimentación solo a través de circuitos MBTS/MBTP (IEC 61010-2-201 cap. 3.111)
• Tensión máxima de alimentación durante el funcionamiento: 35 V DC
• Tensión máxima de alimentación en caso de un solo fallo: 60 V DC
• No debe superarse la tensión de alimentación permitida del equipo (véase la ficha técnica).

El aislamiento de circuitos de corriente externos debe cumplir con la norma IEC 61010-2-201, fig. 102.

ADVERTENCIA

Suministro de corriente inadecuado

▷ Posible descarga eléctrica con lesiones graves o muerte.
▶ Utilizar una fuente de alimentación MBTS/MBTP en el rango de tensión especificado.

Utilizar circuitos de energía limitada para el suministro eléctrico (IEC 61010-1 cap. 9.4). La energía del circuito se puede limitar a una tensión de alimentación de 24 V mediante un dispositivo de protección contra sobrecorriente. El dispositivo de protección contra sobrecorriente debe desactivar una corriente de 8,3 A en un máximo de 120 s. Para ello, observar la curva característica específica de activación.

Posibles dispositivos de protección contra sobrecorriente:

• Fusible o
• dispositivo electromecánico no regulable y sin reconexión automática.

▶ Separar el circuito de corriente de otros circuitos de energía limitada mediante, al menos, un aislamiento básico.

ATENCIÓN

No existe una limitación energética adecuada del circuito

▷ Posible riesgo de incendio en caso de avería.
▶ Utilizar un circuito de energía limitada según IEC 61010-1 cap. 9.4.

ATENCIÓN

Utilizar una protección adicional contra sobretensiones según la norma IEC 61000-4-5 si el cable de conexión tiene una longitud superior a 30 metros.

6.1 Conexionado

▶ Conectar el equipo a un maestro IO-Link mediante el conector M12.
▷ El suministro de tensión tiene lugar a través del maestro IO-Link.

Asignación de pines	Conexionado

Información sobre los conectores disponibles: www.ifm.com.

7 Elementos de manejo e indicación

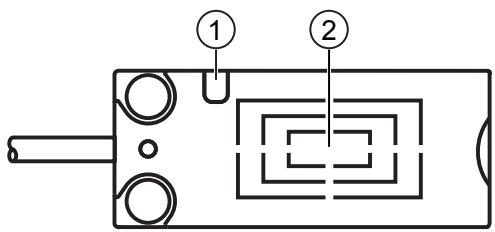

Fig. 7: Elementos de manejo e indicación

1 LED

2 Superficie activa

LED	Estado	Descripción
verde	activado	tensión de alimentación ok
	desactivado	no hay tensión de alimentación
	parpadea lentamente	desactivado
amarillo	encendido (permanente)	tag detectado
	encendido (pulsos)	tag escrito/leído correctamente
	parpadea rápidamente	error de lectura/escritura de tag
	desactivado	ningún tag en el campotag defectuoso en el campotag no válido en el campo
verde y amarillo	parpadea alternativamente	error de comunicación o fallo en el equipo

8 Parametrización

El equipo se parametriza con un software a través de IO-Link (por ejemplo, ifm moneo configure SA).

El IODD del equipo contiene más información: www.ifm.com

8.1 Parámetros

8.1.1 Tamaño del bloque de datos

El área de memoria de un tag ISO 15693 está organizada en bloques de datos. El parámetro [Tamaño del bloque de datos] indica el tamaño de un bloque de datos. El valor ajustado debe coincidir con el valor en la ficha técnica del tag. Alternativamente, el equipo puede determinar el valor automáticamente.

Los siguientes valores en bytes están permitidos y se aplican por bloque de datos:

• [0] (se determina automáticamente el tamaño del bloque de datos)
• [4]
• [8]
• [16]
• [32]

El tamaño del bloque de datos solo se requiere para el procesamiento interno de los datos del equipo. El usuario puede acceder a cada byte del área de memoria del tag a través de las imágenes de datos del proceso.

8.1.2 Orden de datos

El parámetro [Orden de datos] establece el orden de los datos en un bloque de datos de un tag ISO 15693.

Ejemplo

Con un tag con un tamaño de bloque de 4 bytes, se pueden ordenar los datos como se muestra en las siguientes tablas.

Bloque de datos 0				Bloque de datos 1
Byte 3	Byte 2	Byte 1	Byte 0	Byte 3	Byte 2	Byte 1	Byte 0

Tabla 1: [Orden normal]

Bloque de datos 0				Bloque de datos 1
Byte 0	Byte 1	Byte 2	Byte 3	Byte 0	Byte 1	Byte 2	Byte 3

Tabla 2: [Orden inverso]

▶ Modificar el parámetro solo si los datos en el tag han sido almacenados por otro sistema RFID con un orden de datos diferente.

8.1.3 Tiempo de espera de datos

El tiempo de espera de datos indica el tiempo durante el cual se mantienen constantes los datos de la imagen de entrada de datos del proceso. Dependiendo del modo de funcionamiento, esto afecta a los siguientes datos:

- al UID

- a los datos en el modo de funcionamiento [Lectura automática de datos] o [Escritura automática de datos]

El parámetro [Tiempo de espera de datos] no influye en la transmisión de datos en los modos de funcionamiento [Leer datos] y [Escribir datos].

Ejemplo

Si el tiempo de espera de datos se ajusta en 500 ms, el UID se transmite durante al menos 500 ms a través de IO-Link.

Esto también se aplica si el tag ya no está dentro del alcance del equipo.

8.1.4 Dirección para lectura/escritura automática

El parámetro [Dirección para lectura/escritura automática] establece la dirección de inicio del área de memoria a la que se accede en los modos de funcionamiento [Lectura automática] y [Escritura automática].

La dirección se indica en bytes.

En los modos de funcionamiento [Lectura automática] y [Escritura automática], el equipo lee y escribe una cierta cantidad de datos del tag de forma autónoma.

El área de memoria direccionada debe estar dentro del área de memoria disponible del tag:

[Dirección para lectura/escritura automática] + [Longitud de datos para lectura/escritura automática] ≤ Número de bytes disponibles en el tag

El número de bytes disponibles se indica en la ficha técnica del tag.

8.1.5 Longitud de datos para lectura/escritura automática

El parámetro [Longitud de datos para lectura/escritura automática] establece la longitud del área de memoria que es leída por el tag y que se escribe en el tag.

Modo de funcionamiento	Longitud mínima	Longitud máxima
[Lectura automática de datos]	1 byte	140 bytes
[Escritura automática de datos]	1 byte	28 bytes

Tabla 3: Longitud del área de memoria

En los modos de funcionamiento [Lectura automática] y [Escritura automática], el equipo lee y escribe una cierta cantidad de datos del tag de forma autónoma.

El área de memoria direccionada debe estar dentro del área de memoria disponible del tag:

[Dirección para lectura/escritura automática] + [Longitud de datos para lectura/escritura automática] ≤ Número de bytes disponibles en el tag

El número de bytes disponibles se indica en la ficha técnica del tag.

8.2 Bits de estado

Entrada de datos del proceso
Bit	7	6	5	4	3	2	1	0
Nombre					Antenna de-activated	Tag present	Cmd End	Cmd Start Acknowled-ge
Salida de datos del proceso
Bit	7	6	5	4	3	2	1	0
Nombre					Cmd Antenna deactivate			Cmd Start

Bit de estado	Valor	Descripción
[Antenna deactivated]	0	Antena activada, equipo listo para la recepción
	1	Antena desactivada, equipo no listo para la recepción
[Tag present]	0	Ningún tag dentro del alcance del equipo
	1	Tag detectado
[Cmd End]	0	Operación de lectura o escritura aún no iniciada o activada
	1	Operación de lectura o escritura finalizada
[Cmd Start Acknowledge]	0	Inicio de una operación de lectura o escritura no confirmada
	1	Inicio de una operación de lectura o escritura confirmada
[Cmd Antenna deactivate]	0	Activar antena
	1	Desactivar antena
[Cmd Start]	0	Restablecer trigger para operación de lectura o escritura
	1	Ajustar trigger para operación de lectura o escritura

Los siguientes bits de estado no se pueden utilizar en el modo de funcionamiento [Leer UID]:

• [Cmd Start]
• [Cmd Start Acknowledge]
• [Cmd End]

9 Funcionamiento

El equipo admite varios modos de funcionamiento, que se seleccionan mediante el valor del comando en la imagen de salida de datos del proceso:

Modo de funcionamiento	Valor del comando	Descripción
[Leer UID]	0x00	Modo de funcionamiento "Leer UID" (→ □ 20)
[Lectura automática de datos]	0x01	Modo de funcionamiento "Lectura automática de datos" (→ □ 21)
[Escritura automática de datos]	0x02	Modo de funcionamiento "Escritura automática de datos" (→ □ 23)
[Leer datos]	0x03	Modo de funcionamiento "Leer datos" (→ □ 24)
[Escribir datos]	0x04	Modo de funcionamiento "Escribir datos" (→ □ 26)

En todos los modos de funcionamiento se aplican los mismos bits de estado y valores de error en las imágenes de proceso.

9.1 Desactivar la antena interna

La antena interna del equipo se puede desactivar en cualquier momento.

Con la antena desactivada se aplica lo siguiente:

• El equipo sigue siendo accesible a través de IO-Link.
• El equipo no genera un campo de alta frecuencia.
• El equipo no detecta tags.

Desactivando la antena se reducen las interferencias entre los equipos montados uno al lado del otro.

Desactivar la antena interna:

▶ Ajustar el bit Cmd Antenna deactivate en la salida de datos del proceso.

El estado de la antena interna se consulta a través del bit Antenna deactivate en la entrada de datos del proceso.

9.2 Modo de funcionamiento "Leer UID"

En el modo de funcionamiento [Leer UID], se lee el UID de un tag. El UID estará entonces disponible en la entrada de datos del proceso. Si no hay ningún tag dentro del alcance del equipo, a los bytes del UID se les asigna el valor 0x00.

En cuanto el equipo detecta un tag, se transmite el UID. La transmisión continúa al menos durante el tiempo de espera de datos. Si aparece un nuevo tag en el área de detección durante el tiempo de espera de datos, se transmite el UID del nuevo tag.

El modo de funcionamiento predeterminado después de iniciar el equipo es [Leer UID].

La longitud del UID válido actualmente se indica en el byte 29. La intensidad de la señal recibida (RSSI) se indica en el byte 30.

Byte	Salida de datos del proceso	Entrada de datos del proceso
0	Comando = 0x00	Comando = 0x00
1	Estado	Estado
2	Ignorado	UID 0
3	Ignorado	UID 1
4	Ignorado	UID 2
5	Ignorado	UID 3
6	Ignorado	UID 4
7	Ignorado	UID 5
8	Ignorado	UID 6
9	Ignorado	UID 7
10	Ignorado	UID 8
11	Ignorado	UID 9
12	Ignorado	0x00
13	Ignorado	0x00
14	Ignorado	0x00
15	Ignorado	0x00
16	Ignorado	0x00
17	Ignorado	0x00
18	Ignorado	0x00
19	Ignorado	0x00
20	Ignorado	0x00
21	Ignorado	0x00
22	Ignorado	0x00
23	Ignorado	0x00
24	Ignorado	0x00
25	Ignorado	0x00
26	Ignorado	0x00
27	Ignorado	0x00
28	Ignorado	0x00
29	Ignorado	Longitud
30	Ignorado	RSSI
31	Ignorado	0x00

9.3 Modo de funcionamiento "Lectura automática de datos"

En el modo de funcionamiento [Lectura automática de datos], los bytes 0 a 27 representan los datos en el área de memoria del tag.

El área de memoria se ajusta mediante los parámetros [Dirección para lectura/escritura automática] y [Longitud de datos para lectura/escritura automática].

En el caso de áreas de memoria con una longitud de datos < 28 bytes, los datos restantes en la imagen de proceso se completan con el valor 0x00.

Si la longitud de los datos es superior a 28 bytes (máximo 140 bytes), se transfieren los 28 bytes siguientes una vez transcurrido el tiempo de espera de datos y se incrementa el contador de bloques. Los pasos se repiten hasta que se hayan transferido todos los datos. El bit de estado Cmd End se activa en el último bloque de datos. Para reducir el tiempo de espera de datos, igualar el contador de bloques en la imagen de salida de datos con el valor del contador de bloques en la imagen de entrada de datos.

Si el tag entra en el área de detección del equipo, se actualizan los datos de la imagen de proceso. Los datos de la imagen de proceso son válidos en cuanto se activa el bit de estado Cmd End.

Si el tag abandona el área de detección del equipo, se transfieren los datos pendientes y el último bloque de datos se mantiene constante en la imagen de proceso según el tiempo de espera de datos. Si se excede el tiempo de espera de datos y no hay ningún tag en el área de detección, los datos se completan con el valor 0x00.

Si el tag permanece en el área de detección, los datos se pueden leer de nuevo con el bit de estado Cmd Start. Si la lectura no se ha realizado correctamente, no se mostrará ningún valor de error en la imagen de proceso.

Cuanto menor sea el valor de la [Longitud de datos para lectura/escritura automática], menos tiempo se requerirá para la lectura. En consecuencia, el tiempo de permanencia del tag en el área de detección del equipo será más breve.

Byte	Salida de datos del proceso	Entrada de datos del proceso
0	Comando = 0x01	Comando = 0x01
1	Estado	Estado
2	Ignorado	Datos 0
3	Ignorado	Datos 1
4	Ignorado	Datos 2
5	Ignorado	Datos 3
6	Ignorado	Datos 4
7	Ignorado	Datos 5
8	Ignorado	Datos 6
9	Ignorado	Datos 7
10	Ignorado	Datos 8
11	Ignorado	Datos 9
12	Ignorado	Datos 10
13	Ignorado	Datos 11
14	Ignorado	Datos 12
15	Ignorado	Datos 13
16	Ignorado	Datos 14
17	Ignorado	Datos 15
18	Ignorado	Datos 16
19	Ignorado	Datos 17
20	Ignorado	Datos 18
21	Ignorado	Datos 19
22	Ignorado	Datos 20
23	Ignorado	Datos 21
24	Ignorado	Datos 22
25	Ignorado	Datos 23
26	Ignorado	Datos 24
27	Ignorado	Datos 25
28	Ignorado	Datos 26
29	Ignorado	Datos 27
30	Contador de bloques	Contador de bloques
31	Ignorado	0x00

9.4 Modo de funcionamiento "Escritura automática de datos"

En el modo de funcionamiento [Escritura automática de datos], la imagen de salida de datos del proceso determina los datos que se escribirán.

Los datos se configuran con los parámetros [Dirección para lectura/escritura automática] y [Longitud de datos para lectura/escritura automática].

Los datos se escriben en un tag con la dirección y la longitud de datos configuradas en cuanto el tag entra en el área de detección.

En la imagen de salida de datos del proceso se especifica un máximo de 28 bytes (bytes 0 a 27). En el caso de áreas de memoria con una longitud de datos < 28 bytes, los datos restantes se ignoran y no se escriben en el tag.

Si la escritura se ha realizado correctamente, los datos escritos se reflejan en la imagen de entrada de datos del proceso y se ajusta el bit de estado Cmd End.

Si el tag abandona el área de detección, los datos se retienen en la imagen de proceso según el tiempo de espera de datos. Si se excede el tiempo de espera de datos y no hay ningún tag en el área de detección, los datos se completan con el valor 0x00.

Si el tag permanece en el área de detección, los datos se pueden escribir de nuevo con el bit de estado Cmd Start. Si la escritura no se ha realizado correctamente, no se mostrará ningún valor de error en la imagen de proceso.

Cuanto menor sea el valor de la [Longitud de datos para lectura/escritura automática], menos tiempo se requerirá para la escritura. En consecuencia, el tiempo de permanencia del tag en el área de detección del equipo será más breve.

Byte	Salida de datos del proceso	Entrada de datos del proceso
0	Comando = 0x02	Comando = 0x02
1	Estado	Estado
2	Datos 0	Datos 0
3	Datos 1	Datos 1
4	Datos 2	Datos 2
5	Datos 3	Datos 3
6	Datos 4	Datos 4
7	Datos 5	Datos 5
8	Datos 6	Datos 6
9	Datos 7	Datos 7
10	Datos 8	Datos 8
11	Datos 9	Datos 9
12	Datos 10	Datos 10
13	Datos 11	Datos 11
14	Datos 12	Datos 12
15	Datos 13	Datos 13
16	Datos 14	Datos 14
17	Datos 15	Datos 15
18	Datos 16	Datos 16
19	Datos 17	Datos 17
20	Datos 18	Datos 18
21	Datos 19	Datos 19
22	Datos 20	Datos 20
23	Datos 21	Datos 21
24	Datos 22	Datos 22
25	Datos 23	Datos 23
26	Datos 24	Datos 24
27	Datos 25	Datos 25
28	Datos 26	Datos 26
29	Datos 27	Datos 27
30	0x00	0x00
31	Ignorado	0x00

9.5 Modo de funcionamiento "Leer datos"

En el modo de funcionamiento [Leer datos] se pueden leer grandes cantidades de datos con una operación de lectura. Los datos se transmiten secuencialmente desde el equipo al sistema de control.

Transmisión de datos del equipo al sistema de control:

▶ Ajustar los siguientes valores en la salida de datos del proceso con el sistema de control: el valor de comando 0x03, la dirección (16 bits) y la longitud de datos (16 bits).
▶ El sistema de control inicia la operación de lectura con el bit de estado Cmd Start.
▷ El equipo confirma el inicio de la operación de lectura ajustando el bit de estado Cmd Start Acknowledge en la entrada de datos del proceso.
▷ El equipo transfiere los datos a la entrada de datos del proceso (datos 0 a 27) y aumenta el contador de bloques en "1" en cuanto están disponibles los primeros datos del tag. El contador de bloques se pone a 0 cuando se supera el valor 255.
▶ Confirmar la recepción de los datos con el sistema de control, aumentando en "1" el contador de bloques en la salida de datos del proceso.
▶ Repetir los dos últimos pasos hasta que se hayan transferido todos los datos.
▷ El equipo ajusta el bit de estado Cmd End cuando se ejecuta la última transmisión.
▷ La operación de lectura ha finalizado.

Si la lectura no se ha realizado correctamente, el equipo ajusta el valor de error y el bit de estado Cmd End en la imagen de proceso. La transmisión de datos se interrumpe.

Byte	Salida de datos del proceso	Entrada de datos del proceso
0	Comando = 0x03	Comando = 0x03
1	Estado	Estado
2	Ignorado	Datos 0
3	Ignorado	Datos 1
4	Dirección (byte alto)	Datos 2
5	Dirección (byte bajo)	Datos 3
6	Longitud (byte alto)	Datos 4
7	Longitud (byte bajo)	Datos 5
8	Ignorado	Datos 6
9	Ignorado	Datos 7
10	Ignorado	Datos 8
11	Ignorado	Datos 9
12	Ignorado	Datos 10
13	Ignorado	Datos 11
14	Ignorado	Datos 12
15	Ignorado	Datos 13
16	Ignorado	Datos 14
17	Ignorado	Datos 15
18	Ignorado	Datos 16
19	Ignorado	Datos 17
20	Ignorado	Datos 18
21	Ignorado	Datos 19
22	Ignorado	Datos 20
23	Ignorado	Datos 21
24	Ignorado	Datos 22
25	Ignorado	Datos 23
26	Ignorado	Datos 24
27	Ignorado	Datos 25
28	Ignorado	Datos 26
29	Ignorado	Datos 27
30	Contador de bloques	Contador de bloques
31	Ignorado	Valor de error

9.5.1 Ejemplo de lectura de datos realizada correctamente

El ejemplo muestra una lectura de datos que se ha realizado correctamente.

	Datos de proceso	Valor del comando	Dirección	Longitud	Datos 0 a 27	Contador de bloques	Valor de error	Bit de estado Cmd Start	Bit de estado Cmd End
Comando predeterminado	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0
El sistema de control ajusta el comando (lee 35 bytes de la dirección 0x12)	OUT	0x03	0x0012	0x0023	0x00	0x00		1
	IN	0x03			UID	0x00	0x00	0	0
El equipo confirma el comando	OUT	0x03	0x0012	0x0023	0x00	0x00		1
	IN	0x03			0x00	0x00	0x00	1	0
El equipo ajusta el primer byte de datos	OUT	0x03	0x0012	0x0023	0x00	0x00		1
	IN	0x03			Datos	0x01	0x00	1	0
El sistema de control confirma la recepción de los datos	OUT	0x03	0x0012	0x0023	0x00	0x01		1
	IN	0x03			Datos	0x01	0x00	1	0
El equipo ajusta más datos y finaliza la lectura	OUT	0x03	0x0012	0x0023	0x00	0x01		1
	IN	0x03			Datos	0x02	0x00	1	1
El sistema de control confirma la recepción de los datos	OUT	0x03	0x0012	0x0023	0x00	0x02		1
	IN	0x03			Datos	0x02	0x00	1	1
El sistema de control anula el valor del comando	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x03			Datos	0x02	0x00	1	1
El equipo ejecuta el comando predeterminado	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0

9.5.2 Ejemplo de lectura de datos realizada incorrectamente

El ejemplo muestra una lectura de datos que se ha realizado incorrectamente.

	Datos de proceso	Valor del comando	Dirección	Longitud	Datos 0 a 27	Contador de bloques	Valor de error	Bit de estado Cmd Start	Bit de estado Cmd End
Comando predeterminado	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0
El sistema de control ajusta el comando (lee 35 bytes de la dirección 0x12)	OUT	0x03	0x0012	0x0023	0x00	0x00		1
	IN	0x03			UID	0x00	0x00	0	0
El equipo confirma el comando	OUT	0x03	0x0012	0x0023	0x00	0x00		1
	IN	0x03			0x00	0x00	0x00	1	0
El equipo ajusta el primer byte de datos	OUT	0x03	0x0012	0x0023	0x00	0x00		1
	IN	0x03			Datos	0x00	0x00	1	0
El sistema de control confirma la recepción de los datos	OUT	0x03	0x0012	0x0023	0x00	0x01		1
	IN	0x03			Datos	0x01	0x00	1	0
El equipo ajusta el valor de error	OUT	0x03	0x0012	0x0023	0x00	0x01		1
	IN	0x03			Datos	0x01	0x11	1	1
(Tag no disponible)	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x03			0x00	0x01	0x11	1	1
El sistema de control anula el valor del comando	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0

9.6 Modo de funcionamiento "Escribir datos"

En el modo de funcionamiento [Escribir datos], se pueden escribir más de 28 bytes con una operación de escritura. Los datos se transmiten secuencialmente desde el sistema de control al equipo.

Transmisión de datos del sistema de control al equipo:

▶ Ajustar los siguientes valores en la salida de datos del proceso con el sistema de control: el valor del comando 0x04, la dirección (16 bits) y la longitud de datos (16 bits).
▶ El sistema de control inicia la operación de escritura con el bit de estado Cmd Start.
▷ El equipo confirma el inicio de la operación de escritura ajustando el bit de estado Cmd Start Acknowledge en la entrada de datos del proceso.
▶ Utilizar el sistema de control para completar los datos en la salida de datos del proceso (datos 0 a 27) y aumentar el contador de bloques en "1". El contador de bloques se pone a 0 cuando se supera el valor 255.
▷ El equipo confirma la recepción de los datos, aumentando en "1" el contador de bloques en la salida de datos del proceso.

▶ Repetir los dos últimos pasos hasta que se hayan transferido todos los datos.
▷ El equipo ajusta el bit de estado Cmd End cuando se ejecuta la última transmisión al tag.
▷ La operación de escritura ha finalizado.

Si la escritura no se ha realizado correctamente, el equipo ajusta el valor de error y el bit de estado Cmd End en la imagen de proceso. La transmisión de datos se interrumpe.

Byte	Salida de datos del proceso al inicio de la operación de escritura	Salida de datos del proceso durante la transmisión de datos	Entrada de datos del proceso
0	Comando = 0x04	Comando = 0x04	Comando = 0x04
1	Estado	Estado	Estado
2	Ignorado	Datos 0	0x00
3	Ignorado	Datos 1	0x00
4	Dirección (byte alto)	Datos 2	0x00
5	Dirección (byte bajo)	Datos 3	0x00
6	Longitud (byte alto)	Datos 4	0x00
7	Longitud (byte bajo)	Datos 5	0x00
8	Ignorado	Datos 6	0x00
9	Ignorado	Datos 7	0x00
10	Ignorado	Datos 8	0x00
11	Ignorado	Datos 9	0x00
12	Ignorado	Datos 10	0x00
13	Ignorado	Datos 11	0x00
14	Ignorado	Datos 12	0x00
15	Ignorado	Datos 13	0x00
16	Ignorado	Datos 14	0x00
17	Ignorado	Datos 15	0x00
18	Ignorado	Datos 16	0x00
19	Ignorado	Datos 17	0x00
20	Ignorado	Datos 18	0x00
21	Ignorado	Datos 19	0x00
22	Ignorado	Datos 20	0x00
23	Ignorado	Datos 21	0x00
24	Ignorado	Datos 22	0x00
25	Ignorado	Datos 23	0x00
26	Ignorado	Datos 24	0x00
27	Ignorado	Datos 25	0x00
28	Ignorado	Datos 26	0x00
29	Ignorado	Datos 27	0x00
30	0x00	Contador de bloques	Contador de bloques
31	Ignorado	Ignorado	Valor de error

9.6.1 Ejemplo de escritura de datos realizada correctamente

El ejemplo muestra una escritura de datos que se ha realizado correctamente.

	Datos de proceso	Valor del comando	Dirección	Longitud	Datos 0 a 27	Contador de bloques	Valor de error	Bit de estado Cmd Start	Bit de estado Cmd End
Comando predeterminado	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0
El sistema de control ajusta el comando (escribe 40 bytes en la dirección 0x10)	OUT	0x04	0x0010	0x0028	0x00	0x00		1
	IN	0x04			UID	0x00	0x00	0	0
El equipo confirma el comando	OUT	0x04	0x0010	0x0028	0x00	0x00		1
	IN	0x04			0x00	0x00	0x00	1	0
El sistema de control transmite los primeros datos	OUT	0x04	Datos para tag			0x01		1
	IN	0x04			0x00	0x00	0x00	1	0
El equipo confirma los datos	OUT	0x04	Datos para tag			0x01		1
	IN	0x04			0x00	0x01	0x00	1	0
El sistema de control transmite más datos	OUT	0x04	Datos para tag			0x02		1
	IN	0x04			0x00	0x01	0x00	1	0
El equipo confirma los datos y finaliza la escritura	OUT	0x04	Datos para tag			0x02		1
	IN	0x04			0x00	0x02	0x00	1	1
El sistema de control anula el valor del comando	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x04			0x00	0x02	0x00	1	1
El equipo ejecuta el comando predeterminado	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0

9.6.2 Ejemplo de escritura de datos realizada incorrectamente

El ejemplo muestra una escritura de datos que se ha realizado incorrectamente.

	Datos de proceso	Valor del comando	Dirección	Longitud	Datos 0 a 27	Contador de bloques	Valor de error	Bit de estado Cmd Start	Bit de estado Cmd End
Comando predeterminado	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0
El sistema de control ajusta el comando (escribe 40 bytes en la dirección 0x10)	OUT	0x04	0x0010	0x0028	0x00	0x00		1
	IN	0x04			UID	0x00	0x00	0	0
El equipo confirma el comando	OUT	0x04	0x0010	0x0028	0x00	0x00		1
	IN	0x04			0x00	0x00	0x00	1	0
El sistema de control transmite los primeros datos	OUT	0x04	Datos para tag			0x01		1
	IN	0x04			0x00	0x00	0x00	1	0
El equipo confirma los datos	OUT	0x04	Datos para tag			0x01		1
	IN	0x04			0x00	0x01	0x00	1	0
El sistema de control transmite más datos	OUT	0x04	Datos para tag			0x02		1
	IN	0x04			0x00	0x01	0x00	1	0
El equipo ajusta el valor de error (tag no disponible)	OUT	0x04	Datos para tag			0x02		1
El equipo confirma los datos y finaliza la escritura	IN	0x04			0x00	0x01	0x11	1	1
El sistema de control anula el valor del comando	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x04			0x00	0x01	0x11	1	1
El equipo ejecuta el comando predeterminado	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0

9.7 Valores de error en la entrada de datos del proceso

Valor	Nombre	Descripción
0x00	RFID_NOERROR	Ningún error, operación de lectura o escritura realizada correctamente.
0x01	RFID_UNKNOWN_COMMAND	Valor del comando desconocido.
0x11	COMMAND_NO_RESPONSE	El tag no responde. Tag fuera del alcance. El tag no admite la operación o parámetros incorrectos (p. ej., el bloque de datos es demasiado grande).
0x12	COMMAND_RX_ERROR	Error al recibir los datos del tag.
0x21	TAG_COMMAND_NOT_SPECIFIED	Comando no admitido por el tag.
0x22	TAG_COMMAND_SYNTAX	Parámetros de comando incorrectos.
0x23	TAG_OPTION_NOT_SUPPORTED	El tag no admite la opción del comando.
0x2F	TAG_OTHER	El tag indica otros errores al ejecutar el comando.
0x30	TAG_BLOCK_NOT_USABLE	No se puede utilizar el bloque de datos del tag (p. ej., el bloque de datos no existe).
0x31	TAG_BLOCK_ALREADY_BLOCKED	El bloque de datos ya se ha bloqueado.
0x32	TAG_BLOCK_NOT_UPDATEABLE	El bloque de datos está bloqueado y no se puede sobrescribir.
0x33	TAG_BLOCK_WRITE_VERIFY	El bloque de datos no se ha escrito correctamente (p. ej., el área de memoria está defectuosa).
0x34	TAG_BLOCK_LOCK_VERIFY	El bloque de datos no se puede bloquear (p. ej., el área de memoria está defectuosa).

10 Mantenimiento, reparación y eliminación

El equipo no requiere mantenimiento.

▶ En caso de fallos de funcionamiento, ponerse en contacto con ifm.
▶ No está permitido abrir la carcasa, ya que dentro del equipo no se encuentran piezas que deban ser sometidas a mantenimiento por parte del usuario. Las reparaciones en el equipo solamente pueden ser efectuadas por el fabricante.
▶ Limpiar el equipo con un paño seco.
▶ Eliminar el equipo según las normas nacionales sobre medio ambiente.

11 Homologaciones/normas

En cuanto a las homologaciones y normas está disponible la siguiente información:

• Normas de verificación y otras disposiciones: documentación.ifm.com
• Declaración de conformidad de la UE y homologaciones: documentación.ifm.com
• Información importante sobre la homologación: Hoja de instrucciones del equipo

Glosario

IODD

Descripción digital del equipo. El IODD es necesario para parametrizar equipos a través de IO-Link.

IO-Link

IO-Link es una tecnología IO estandarizada (IEC 61131-9) para la comunicación con sensores y actuadores. La comunicación punto a punto se basa en una conexión de sensor y actuador de 3 hilos. IO-Link no es un bus de campo, sino el desarrollo ulterior de la tecnología de conexión anterior.

Tag

Un tag se utiliza para la identificación de objetos. El tag es leído por un equipo de lectura/escritura a través de una señal de radio de alta frecuencia. Un tag está formado por una antena, un circuito analógico para la recepción y la emisión (transceptor), un circuito digital y una memoria no volátil.

UID

Unique Identification Number; número de identificación inequívoco de un equipo.
