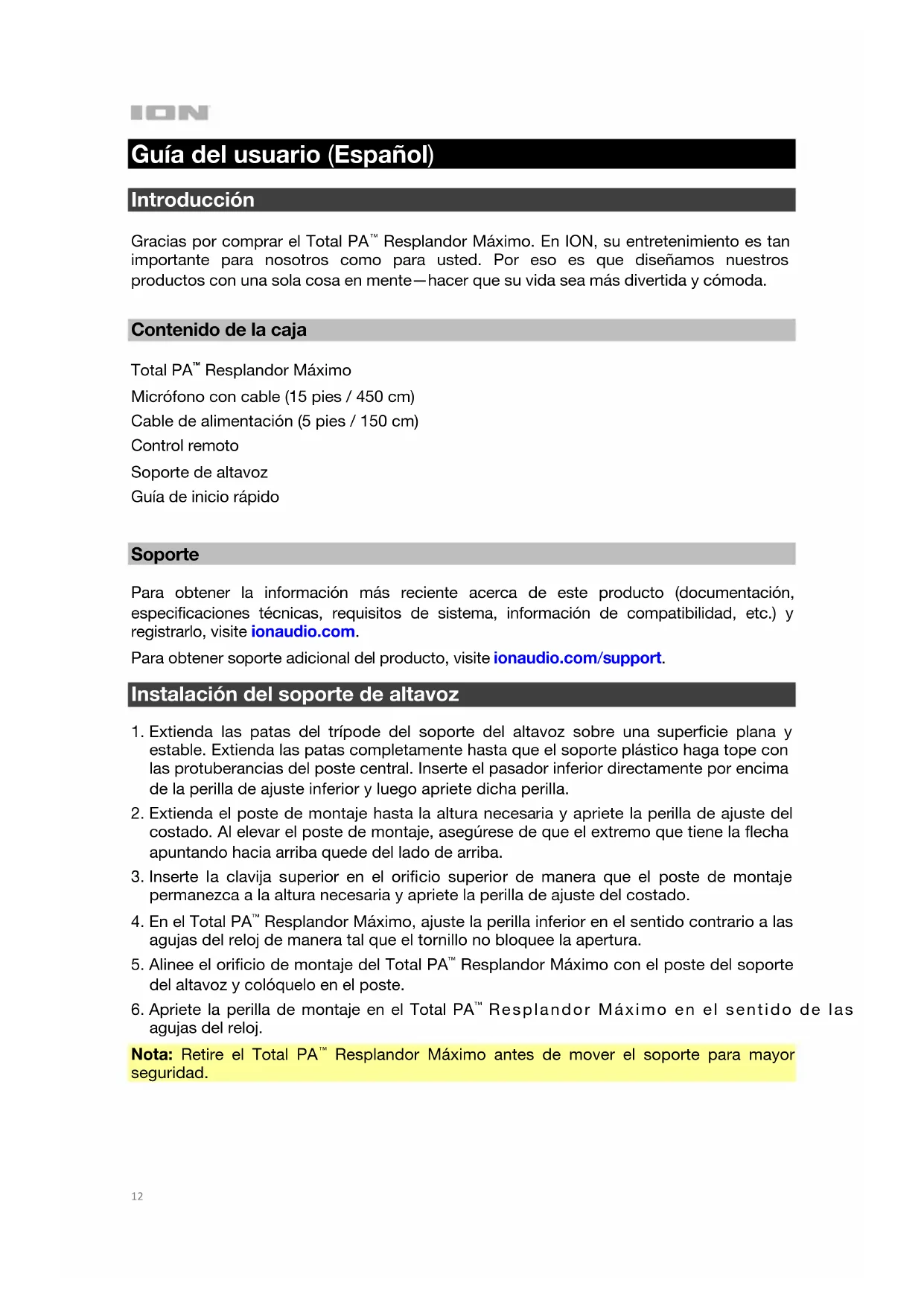

MANUAL DE USUARIO Total PA Glow Max ION

Resplandor Máximo. En ION, su entretenimiento es tan importante para nosotros como para usted. Por eso es que diseñamos nuestros productos con una sola cosa en mente—hacer que su vida sea más divertida y cómoda.

Contenido de la caja Total PA

Resplandor Máximo Micrófono con cable (15 pies / 450 cm) Cable de alimentación (5 pies / 150 cm) Control remoto Soporte de altavoz Guía de inicio rápido

Soporte Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite ionaudio.com. Para obtener soporte adicional del producto, visite ionaudio.com/support. Instalación del soporte de altavoz

1. Extienda las patas del trípode del soporte del altavoz sobre una superficie plana y

estable. Extienda las patas completamente hasta que el soporte plástico haga tope con las protuberancias del poste central. Inserte el pasador inferior directamente por encima de la perilla de ajuste inferior y luego apriete dicha perilla.

2. Extienda el poste de montaje hasta la altura necesaria y apriete la perilla de ajuste del

costado. Al elevar el poste de montaje, asegúrese de que el extremo que tiene la flecha apuntando hacia arriba quede del lado de arriba.

3. Inserte la clavija superior en el orificio superior de manera que el poste de montaje

permanezca a la altura necesaria y apriete la perilla de ajuste del costado.

Resplandor Máximo, ajuste la perilla inferior en el sentido contrario a las agujas del reloj de manera tal que el tornillo no bloquee la apertura.

5. Alinee el orificio de montaje del Total PA

Resplandor Máximo con el poste del soporte del altavoz y colóquelo en el poste.

6. Apriete la perilla de montaje en el Total PA

Resplandor Máximo en el sentido de las agujas del reloj. Nota: Retire el Total PA

1. Asegúrese de que todos los artículos indicados en Contenido de la caja estén incluidos en ella.

Localice el cable de alimentación y el micrófono en la caja bajo la hoja de espuma de poliestireno.

2. Lea el Manual sobre la seguridad y garantía antes de utilizar el producto.

3. Estudie el Diagrama de conexión.

4. Asegúrese de que todos los dispositivos de entrada (tales como micrófonos y reproductores de

CD o reproductores de otros medios digitales) estén apagados y con sus ajustes de volumen en “cero”.

5. Conecte todos los dispositivos como se muestra en el diagrama de conexión.

6. Encienda todo en el siguiente orden:

a. Dispositivos de entrada de audio (por ejemplo, micrófonos, instrumentos, reproductores de CD) b. Total PA

7. Cuando haya terminado usar el Total PA

Resplandor Máximo, apague todo en el siguiente orden: a. Total PA

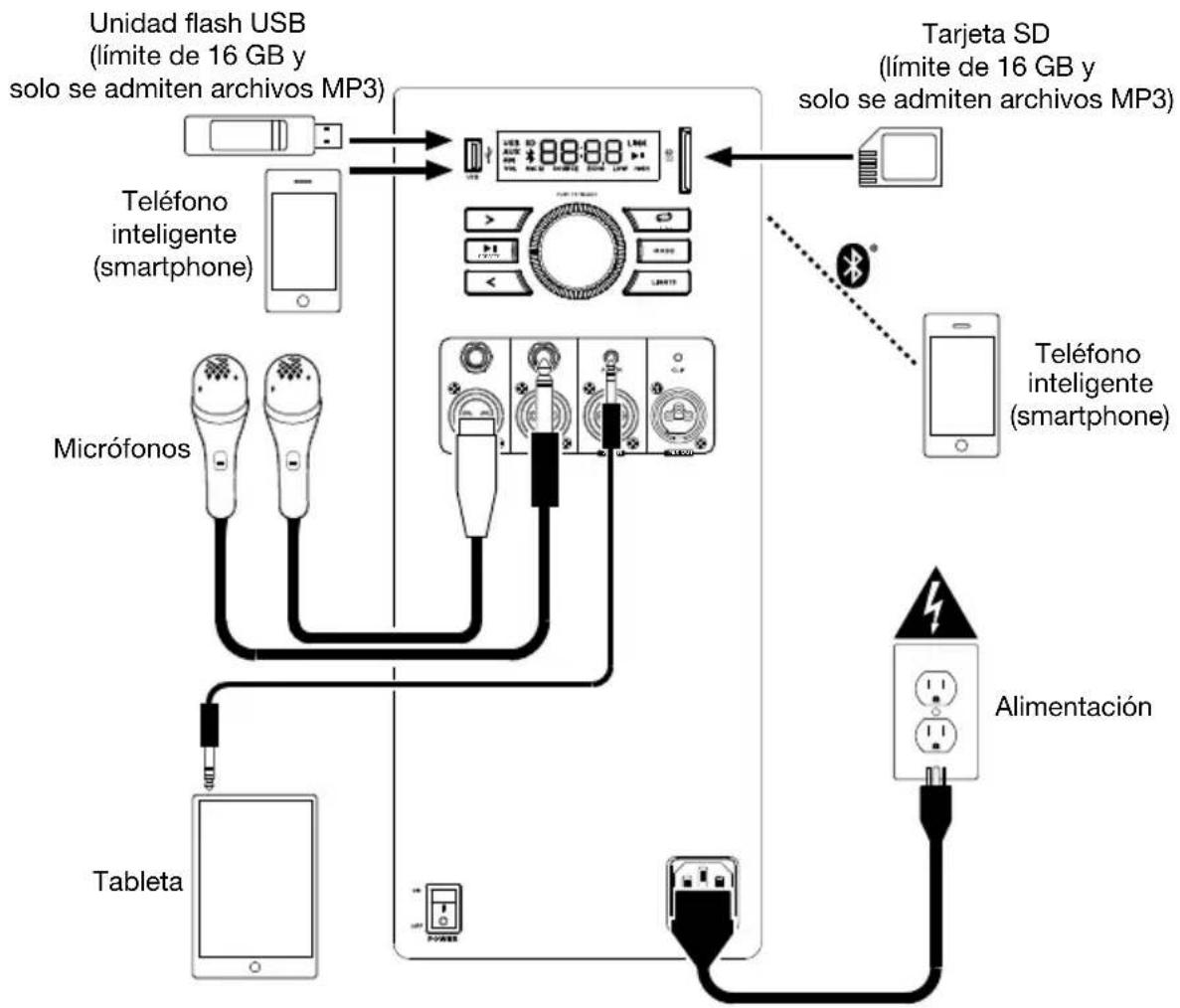

Resplandor Máximo b. Dispositivo de entrada de audio Diagrama de conexión Los elementos que no se enumeran en Contenido de la caja se venden por separado.

Tableta Micrófonos Tarjeta SD (límite de 16 GB y solo se admiten archivos MP3) Unidad flash USB (límite de 16 GB y solo se admiten archivos MP3) Teléfono inteligente (smartphone) Alimentación Teléfono inteligente (smartphone)14 Características Panel trasero

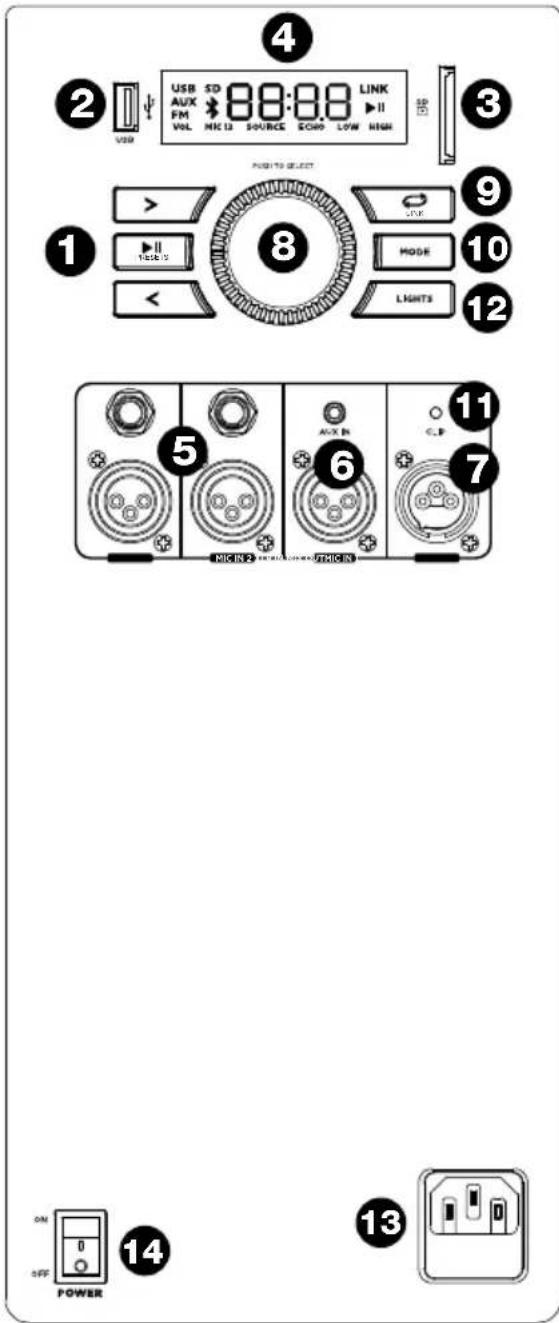

1. Botones del panel de medios: Controles

para las fuentes de audio USB/SD, radio FM y Bluetooth . Estos controles incluyen selección del modo y opciones para reproducción de la música. Consulte en Panel de medios a continuación las descripciones de los controles.

2. Puerto USB: Conecte su unidad flash

USB para reproducir música. También puede utilizar este puerto para cargar un dispositivo USB, como una tableta o un teléfono inteligente. Para cargar un dispositivo que está transmitiendo música por Bluetooth, primero ponga en pausa la música y luego espere a que se reconecte tras insertar el cable USB.

3. Ranura para tarjeta SD: Inserte su

4. Pantalla: esta pantalla muestra

información relevante para la operación actual de Total PA Resplandor Máximo. Consulte la Guía del usuario completa para obtener más información. Nota: La pantalla viene con un protector de plástico adherido. Quítelo para visualizar el LCD de manera óptima.

5. Entradas micrófono (6,35 mm y XLR):

Conecte un micrófono o una fuente de nivel de micrófono a estas entradas.

6. Entradas auxiliar (3,5 mm / 1/8 pulg y

XLR): estas entradas se pueden usar para conectar un reproductor de CD, reproductor de MP3 u otra fuente de audio.

7. Salida de mezcla (XLR): Conecte esta

salida a un altavoz, mezclador o grabador.

8. Perilla de control: Gire esta perilla para

ajustar el volumen principal (salida general) del altavoz. Presione esta perilla para seleccionar y realizar ajustes en el volumen del micrófono 1, el volumen del micrófono 2, el volumen de la fuente (radio, USB, SD, señal Bluetooth y entrada auxiliar), el efecto de eco, el EQ alto y el EQ bajo. El volumen del Total PA Resplandor Máximo no afecta el volumen de su dispositivo Bluetooth. Para lograr la mejor calidad de sonido, ajuste del volumen de su fuente de entrada al 100% y utilice el control de fuente y volumen principal del altavoz para ajustar el volumen.

9. Repetir / Vincular: en modo USB o SD, presione este botón para repetir una sola

pista, carpeta o todas las pistas. Mantenga pulsado este botón para iniciar el enlace estéreo a otro altavoz ION compatible (consulte ionaudio.com para obtener una lista de altavoces compatibles).

10. Modo: Presione este botón para seleccionar la fuente de audio a usar: USB, SD, radio

FM, Aux (disponible para seleccionar cuando el puerto USB y la ranura para tarjeta SD están vacíos) o Bluetooth.

11. LED de recorte ("clip"): El LED de recorte destella con luz roja si la señal de las

entradas o de la fuente del panel de medios se está recortando (distorsión causada por una señal demasiado alta). Si esto ocurre, disminuya el ajuste de la Main Volume (volumen principal) para la entrada Aux/Mic (si se conecta un dispositivo de volumen elevado en cualquiera de ellos).

12. Botón de modo de luz: Presione este botón para alternar entre uno de estos cinco

modos para las luces del panel frontal.

• Color Cycle (Ciclo de color): Las luces brillan suavemente y cambian de un color a otro. Este es el modo predeterminado la primera vez que se enciende el Total

Resplandor Máximo. Mantenga pulsado el botón de modo para congelar las luces en un color. Pulse y suelte este botón alternar los colores.

• Beat Sync (sincronizado con el ritmo): La luz parpadea y cambia de color en función del ritmo de la música que se reproduce por el altavoz. Para obtener el mejor efecto de iluminación, es posible que deba ajustar el volumen de su dispositivo, el volumen de la fuente y el volumen principal.

• Color Wheel (Rueda de colores): Las luces giran en una rueda de todos los colores.

• Color Beat Sync: las luces giran en una rueda de todos los colores y cambian de dirección y velocidad de acuerdo con el tempo de la música que se reproduce en el altavoz. Para obtener el mejor efecto de iluminación, es posible que deba ajustar el volumen de su dispositivo, el volumen de la fuente y el volumen principal.

• Off: Las luces se apagan.

13. Entrada del cable de corriente (IEC): Inserte aquí el cable de corriente incluido para

el altavoz. Nota: Total PA

Resplandor Máximo se apagará tras 15 minutos si no se reproduce audio.16 Panel de medios Utilice los siguientes botones del panel de medios para controlar las fuentes de audio USB/SD, radio FM y Bluetooth. Modo: Pulse este botón para conmutar la fuente de audio entre USB/SD, radio FM, Aux (disponible para seleccionar cuando el puerto USB y la ranura de la tarjeta SD están vacíos), y Bluetooth. El modo predeterminado al encender el Total PA

Resplandor Máximo es Bluetooth. El modo USB/SD solo es seleccionable si hay una unidad de memoria USB o tarjeta SD insertada en el Total PA

Resplandor Máximo; de lo contrario, el botón Mode (modo) conmutará solo entre Bluetooth, Aux, y radio FM. Nota: Su unidad de memoria USB o tarjeta SD no puede superar los 16 Gb de capacidad y debe contener archivos reproducibles para que sus datos aparezcan correctamente en la pantalla. Pueden almacenar archivos MP3. Cuando conecte una unidad de memoria USB o tarjeta SD con archivos reproducibles, el Total PA

Resplandor Máximo ordenará los archivos alfabéticamente por carpeta en el directorio raíz y luego por el nombre de la pista en la carpeta. Reproducción/Pausa: Cuando seleccione USB/SD como la fuente de audio, pulse este botón para reproducir/poner en pausa la pista actualmente seleccionada. Presione dos veces este botón para detener la reproducción y volver al principio de la lista de pistas. Cuando seleccione Bluetooth como la fuente de audio, pulse este botón para reproducir/poner en pausa la pista actualmente seleccionada o manténgalo pulsado para activar o desactivar las indicaciones de voz. Repetir: Pulsado este botón para alternar entre las cinco opciones de repetir/aleatorio:

• Reproducir las pistas de la carpeta USB/SD en orden con repetición/reproducción aleatoria desactivado (OFF).

• Reproducir las pistas en orden aleatorio (Rd0).

• Reproducir la pista USB/SD actual con repetición (ONE).

• Reproducir todas las pistas en la unidad flash USB drive o tarjeta SD con repetición (ALL).

• Reproducir la lista de pistas de la carpeta actual con repetición (F0d). La carpeta utilizada se basa en la canción que se está reproduciendo cuando se activa. Por ejemplo, si la reproducción de una canción está en el nivel raíz, al seleccionar F0d solo se repetirán las canciones en el nivel raíz. Si una canción está en la carpeta "A", solo se repetirán las canciones en la carpeta "A". Anterior: Cuando se seleccione USB/SD o Bluetooth como la fuente de audio, pulse este botón para pasar a la pista anterior en la lista de reproducción. Siguiente: Cuando se seleccione USB/SD o Bluetooth como la fuente de audio, pulse este botón para pasar a la siguiente pista en la lista de reproducción. Nota: En algunas aplicaciones de dispositivos Bluetooth, al pulsar los botones < (Previous) o > (Next) es posible que se cambie la lista de reproducción o género musical en lugar de la pista.17 Control remoto Detener: Detiene la reproducción de la fuente del panel de medios. Modo: Selecciona la fuente del panel de medios: Aux, USB, SD, Bluetooth o radio FM. Silenciar: Silencia la reproducción de música de las fuentes del panel de medios. Presione Mute nuevamente para anular el silencio de la reproducción de música. Anterior: Retrocede a la pista anterior del USB o tarjeta SD. Al escuchar de fuentes Bluetooth, pulsar Anterior en algunas aplicaciones puede hacer que vaya a otra lista de reproducción o género musical. Cuando escuche la radio FM, presione el botón Prev para sintonizar la estación de radio. Siguiente: Avanza a la pista siguiente del USB o tarjeta SD. Al escuchar de fuentes Bluetooth, pulsar Siguiente en algunas aplicaciones puede hacer que vaya a otra lista de reproducción o género musical. Cuando escuche la radio FM, presione el botón Siguiente para sintonizar la estación de radio. Reproducción/Pausa: Reproduce/hace pausa en la fuente de USB, SD o Bluetooth del Media Panel. Los archivos se reproducen desde la fuente USB o SD primero alfabéticamente según el contenido de la raíz, luego alfabéticamente según la carpeta y luego alfabéticamente según el nombre de la pista. En el modo de radio, presione dos veces el botón Reproducir / Pausa para alternar entre las presintonías de radio. Volumen –: Disminuye el Main Volume (volumen principal). Volumen +: Aumenta el Main Volume (volumen principal). Ecualizador: Presione este botón para alternar entre los preajustes de EQ (el nombre del preajuste se mostrará en la pantalla). 100+: Saltar 100 pistas hacia adelante. 200+: Saltar 200 pistas hacia adelante. Teclas numéricas: Permite la selección de canales para estaciones de radio FM y la selección de pistas para fuentes de tarjeta SD/USB.18 Funcionamiento Uso de la perilla de control La perilla de control controla por defecto el volumen principal para todos los canales. Pulse la perilla de control para alternar entre las diferentes funciones: Canal de micrófono, fuente, nivel del efecto de eco y ecualizador.

• Pulse la perilla de control para seleccionar el canal de micrófono 1 o 2. Gire la perilla de control para subir o bajar el volumen de la entrada de micrófono independientemente de los otros canales.

• Pulse la perilla de control nuevamente para seleccionar la fuente. Gire la perilla de control para subir o bajar el volumen de la señal Aux/BT/USB/Radio independientemente de los otros canales.

• Pulse la perilla de control nuevamente para controlar el nivel del efecto de eco para el canal de micrófono.

• Pulse la perilla de control nuevamente para seleccionar el ajuste de ecualización de graves. Gire la perilla de control para subir o bajar las frecuencias bajas de todos los canales.

• Pulse la perilla de control nuevamente para seleccionar el ajuste de ecualización de agudos. Gire la perilla de control para subir o bajar las frecuencias altas de todos los canales.

• Pulse la perilla de control nuevamente para volver al ajuste del volumen principal. Si no hay ninguna actividad proveniente de la perilla de control durante 5 segundos, la función regresará al volumen principal.19 Cómo aparear un dispositivo de Bluetooth

Resplandor Máximo girando el interruptor de encendido / apagado. El Total PA

Resplandor Máximo entrará automáticamente al modo de apareamiento de Bluetooth.

2. Navegue a la pantalla de configuración Bluetooth de su dispositivo, busque Total PA

Glow Max, y conéctelo. No conecte al Total PA Glow Max_BLE. Una vez establecida la conexión, el icono de Bluetooth en la pantalla parpadeará y escuchará el mensaje "Connected". Nota: Si tiene problemas para conectarse, seleccione "Forget this Device" (Olvidar este dispositivo) en su dispositivo Bluetooth e intente conectarse nuevamente.

3. Para desconectarse, desactive Bluetooth de la configuración de Bluetooth de su

Resplandor Máximo encendiendo y apagando los interruptores. Asegúrese de que estén en modo de emparejamiento Bluetooth y no estén conectados a un dispositivo.

2. Mantenga presionado el botón Repeat / Link en un altavoz (el altavoz principal que

controlará ambos) para ingresar al modo Stereo Link. Una vez que se ha establecido un enlace, la palabra LINK aparecerá en ambas pantallas de altavoces.

3. Conéctese al altavoz principal mediante Bluetooth.

Para desconectarse, presione dos veces el botón Repeat / Link. Nota: Los altavoces deben estar a una distancia máxima de 100 pies (33,3 m) entre sí para que se vinculen correctamente. Nota: Total PA

Resplandor Máximo no es compatible con los modelos ION PA anteriores. Para enlazar a un modelo anterior, use un cable XLR (no incluido) y enlace desde el PA más nuevo al anterior a través de XLR Out en Total PA

Resplandor Máximo y XLR Aux In en el modelo anterior. Modo SD / USB Presione el botón Mode para alternar y seleccionar el modo SD o USB. Total PA

Resplandor Máximo reproducirá automáticamente el primer archivo compatible. Los archivos se reproducen en orden alfabético según el nivel raíz, luego alfabéticamente por carpeta y luego alfabéticamente por nombre de pista. La reproducción de medios se detendrá cuando se hayan reproducido todos los medios en la tarjeta SD o unidad USB. Mantenga presionados los botones Siguiente y Anterior para avanzar o retroceder rápidamente dentro de la canción. Nota: La tarjeta SD o la unidad USB debe tener archivos reproducibles para que aparezca en la pantalla del panel de medios. Si no hay una unidad USB o tarjeta SD insertada en el panel de medios, presione y suelte el botón Modo para alternar entre Bluetooth y radio. Repita la configuración (las abreviaturas aparecerán en la pantalla):

• TODAS: repite todas las pistas de la carpeta.

• FOLd: repite todas las pistas de la carpeta.

• OnE: repite la pista USB que se está reproduciendo actualmente.

• rAn: cambia el orden de las pistas.20 Control de aplicación IMPORTANTE: Para asegurarse la mejor experiencia posible con la aplicación, utilice el Android OS o IOS más actualizado en su dispositivo. Siga los pasos indicados a continuación para descargar la aplicación a su dispositivo:

1. En su dispositivo, vaya a la tienda de aplicaciones respectiva de Apple o Google Play.

Luego busque la aplicación gratuita ION Sound XP

2. Siga las instrucciones que aparecen en la pantalla para descargar e instalar la

aplicación. Una vez descargada, la aplicación ION Sound XP

aparecerá en la pantalla de inicio de su dispositivo.

Resplandor Máximo mediante Bluetooth. Consulte Cómo aparear un dispositivo de Bluetooth para saber cómo hacer esto.

4. Abra la aplicación ION Sound XP

. Si se le pide elegir, permita a la aplicación acceder a los servicios de Bluetooth y ubicación de su dispositivo.

5. Toque para seleccionar Add A Product en la pantalla. La aplicación escaneará y

Resplandor Máximo. Si tiene problemas para conectarse, toque ¿Necesita ayuda para la configuración? Para obtener consejos adicionales.

Resplandor Máximo para pasar a la próxima pantalla, en donde podrá utilizar la aplicación para controlar diversas funciones del altavoz tales como:

• Radio: Reproducir la radio, cambiar estaciones y editar presets.

• Ecualización: Ajustar la ecualización del altavoz y activar o desactivar el refuerzo de graves.

• Volumen: Ajustar el volumen del altavoz y el del micrófono.

• Avisos de voz : Activar o desactivar los avisos de voz.

• Soporte: Visite ionaudio.com, contáctese con soporte técnico y obtenga información sobre la garantía y preguntas frecuentes.21 Solución de problemas Si el sonido está distorsionado: Pruebe bajando el control de volumen de su fuente de sonido o instrument musical. Pruebe también reduciendo el Main Volume (volumen principal) del Total PA

Resplandor Máximo. Si los graves son demasiado fuertes: Intente ajustando el control de tono o ecualización de su Total PA

Resplandor Máximo o fuente de sonido para reducir el nivel de graves. De esta forma podrá reproducir la música con más volumen antes de que se produzca el recorte (distorsión). Si hay un silbido agudo cuando se usa un micrófono: Probablemente sea realimentación. Apunte el micrófono apartándolo del altavoz. Si no puede oír el micrófono por arriba del volumen de la música: Disminuya el volumen de la música en su fuente. Aparece “NONE” en la pantalla: Si ya hay una unidad USB o tarjeta SD insertada correctamente, asegúrese de que contenga archivos reproducibles (MP3). Si no puede conectar su dispositivo de audio al Total PA

• Mantenga su dispositivo de audio (por ej., teléfono inteligente [smartphone] o tableta) y el Total PA

Resplandor Máximo lo más cerca posible entre sí al realizar la conexión. Asegúrese que tanto el dispositivo de audio como el Total PA

Resplandor Máximo no estén obstruidos por paredes, muebles, etc.

• Reinicie la conexión Bluetooth del Total PA

Resplandor Máximo de cualquier otro dispositivo de audio y reinicie el proceso de búsqueda. Si esto no funciona en seguida, apague el Total PA

Resplandor Máximo y luego vuelva a encenderlo. Para más información, consulte Cómo aparear un dispositivo Bluetooth.

• Reinicie la conexión Bluetooth de su dispositivo de audio apagando el Bluetooth y luego volviendo a encenderlo. Puede encontrar esta opción dentro del menú Bluetooth en los ajustes de su teléfono o dispositivo de audio. Si esto no funciona y ya se había conectado al Total PA

Resplandor Máximo en la lista de dispositivos disponibles o previamente conectados en el menú Bluetooth de su dispositivo de audio, toque el icono de engranaje o "i" ubicado junto a él y luego seleccione Desaparear u Olvidar. Apague el Total PA

Resplandor Máximo, luego vuelva a encenderlo e intente aparearlo nuevamente una vez que vuelva a aparecer en su lista de dispositivos disponibles. Nota: Si Total PA

Resplandor Máximo ya ha sido recientemente apareado con otro dispositivo de audio que aún se encuentre dentro del alcance, es posible que tenga que repetir este proceso con ese dispositivo de audio para desconectarlo completamente. Si experimenta cortes en el audio al reproducir música desde un dispositivo Bluetooth, es posible que esto suceda debido a que su unidad está intentando enlazarse con otro altavoz. Esto puede ocurrir si apaga un altavoz que estaba enlazado con su unidad o si acaba de encender su unidad y la misma se encuentra en modo Stereo-Link. Para detener los cortes de audio, salga del modo Stereo-Link pulsando dos veces el botón Repeat/Link. Como alternativa, puede esperar a que su unidad se enlace con otro altavoz si es que hay uno dentro del alcance. Si desea impedir que su unidad se enlace automáticamente cuando la enciende, asegúrese de pulsar dos veces el botón Repeat/Link para salir del modo Stereo-Link antes de apagarlo.22 Guide d’utilisation (Français) Présentation Merci d'avoir fait l'acquisition de l’enceinte Total PA
