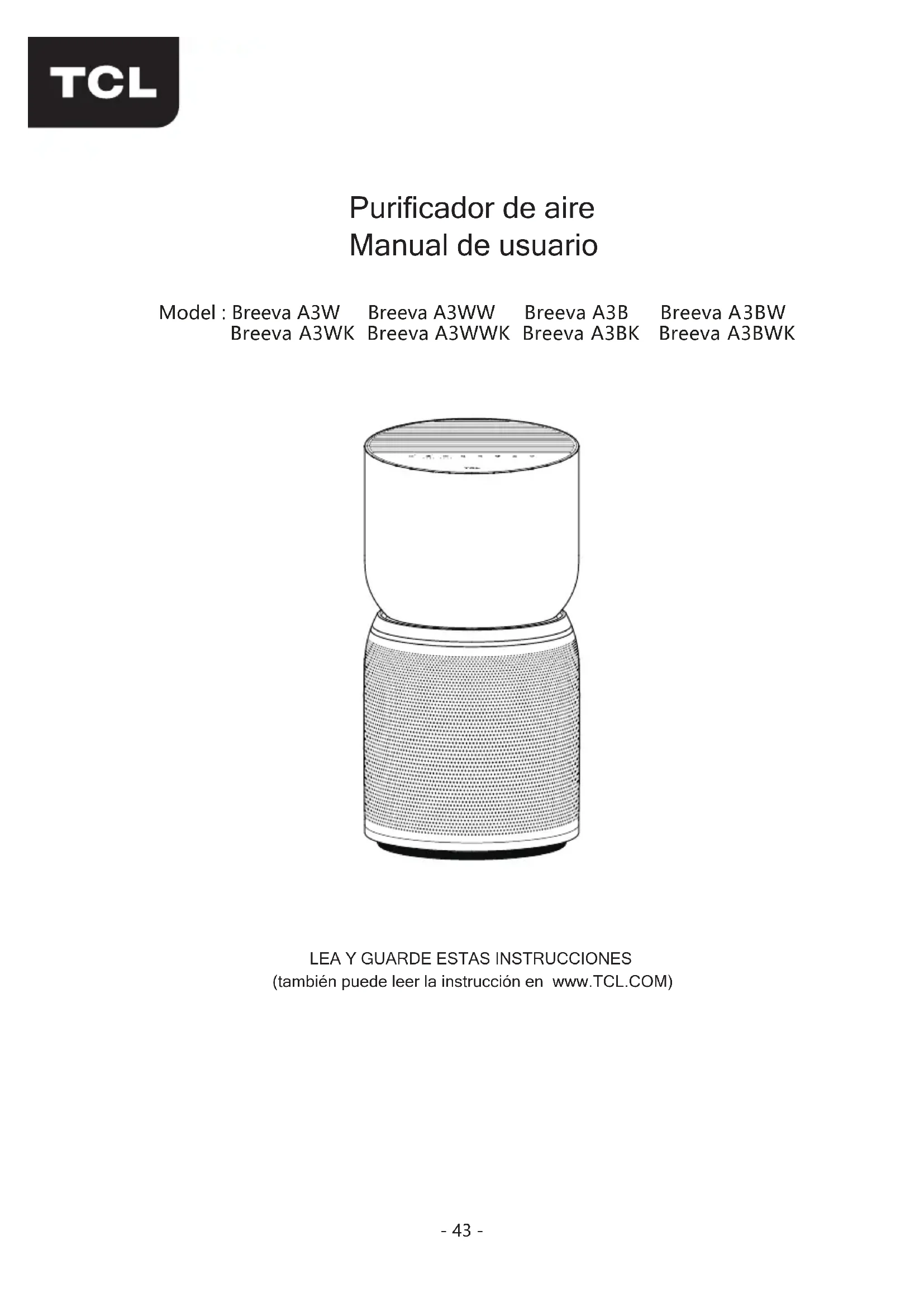

MANUAL DE USUARIO Breeva A3WWK TCL

(también puede leer la instrucción en www.TCL.COM)

Model : Breeva A3W Breeva A3WW Breeva A3B Breeva A3BW Breeva A3WK Breeva A3WWK Breeva A3BK Breeva A3BWKContenido Descripción del producto Lista del paquete Nombre de cada parte Seguridad Empezar Panel de control Instrucciones Encendido/Apagado Modo Temporizador Reinicio del filtro Instrucciones de conexión de la aplicación Mantenimiento Tiempo de referencia para el reemplazo del filtro Solución de problemas contraportada Especificaciones

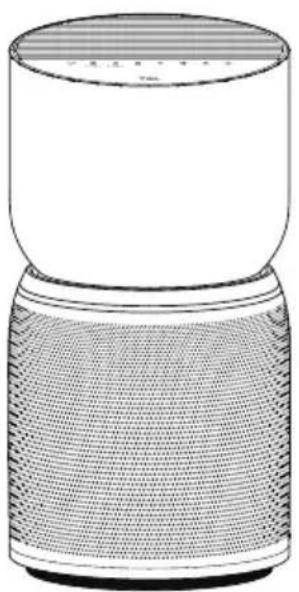

- 44 -Filtro compuesto Este potente purificador de aire puede eliminar el humo y el polvo; se puede utilizar en interiores, áreas de fumadores y lugares con una gran cantidad de partículas contami- nantes como cigarrillos, polvo, polen, etc. Puede protegerlo a usted y a su familia del humo generado por otros y el smog, garantizando así la salud familiar. Este purificador de aire está equipado con un filtro compuesto, que puede eliminar eficazmente partículas en el aire, incluidas las partículas PM2,5, el formaldehído y los olores (vapores), para limpiar y refrescar el aire que respira. Puede absorber humo, polen y polvo, filtrar bacterias en el aire, matar gérmenes, eliminar eficazmente el formaldehído, TVOC, olores (vapores) en el aire, limpiarlo y eliminar eficazmente el PM2,5. Descripción del producto Lista del paquete

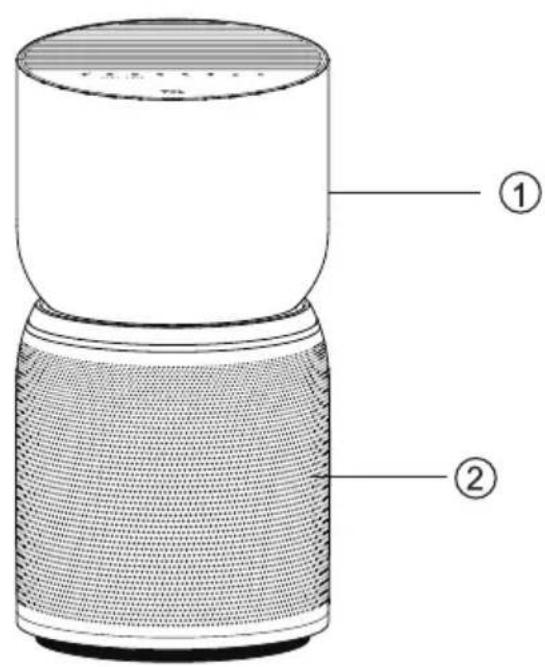

Máquina principal FiltroEmbalaje de la máquina principalAdaptador Manual de usuario CantidadNombre de losartículos Posición del paquete1、 Armazón 2、Entrada de aire 3、 Salida de aire 4、Cubierta inferior 5、Estera antideslizante 6、Filtro compuesto

Nombre de cada parte - 46 -Lea atentamente las instrucciones de uso antes de poner a funcionar el aparato y consérvelas en un lugar seguro para futuras consultas. Utilice el aparato únicamente en espacios habitables y usando los datos técnicos especificados. Un uso incorrecto puede poner en peligro la salud y la vida. Los niños no pueden reconocer los peligros asociados a los dispositivos eléctricos. Por esta razón, siempre supervise a los niños cuando estén cerca de un electrodoméstico en funcionamiento. Para operar el aparato, utilice únicamente los componentes originales que se suministran. Utilice la unidad solo a temperatura ambiente(＞10 ℃). El aparato solo debe usarse con la fuente de alimentación que le acompaña. El aparato solo debe alimentarse con un voltaje de seguridad muy bajo. Las personas que no se hayan familiarizado con las instrucciones de uso, así como los niños y personas bajo la influencia de medicamentos, alcohol o drogas, no deben operar la unidad, o deben hacerlo solo bajo supervisión. No utilice el aparato si el cable de alimentación está defectuoso o si se ha dañado, por ejemplo, si se cae. El aparato solo puede encenderse si está completamente montado. Nunca extraiga el enchufe de la toma de corriente tirando del cable o con las manos mojadas. Siempre coloque el aparato sobre una superficie nivelada y seca. Los aparatos que estén claramente dañados no deben utilizarse. Nunca sumerja el aparato en agua u otros líquidos. Coloque el aparato de manera que no se pueda volcar. Retire el enchufe de alimentación antes de la limpieza, mantenimiento o cuando el aparato no esté en uso. No cubra el cable con una alfombra u otros objetos. Coloque la unidad de modo que no pueda tropezar con el cable. No utilice el aparato en habitaciones que contengan productos, gases o vapores inflamables. No coloque el aparato bajo la lluvia y no lo utilice en habitaciones húmedas. No inserte ningún objeto extraño en el aparato. Nunca se siente sobre el equipo y no coloque ningún objeto sobre él. ¡El cable nunca debe quedar aprisionado por el umbral de una puerta ni aplastado por otros objetos pesados! No mueva el aparato mientras esté funcionando. Los niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros involucrado, pueden usar el equipo. Los niños no deben jugar con el aparato. Los niños no deben realizar la limpieza ni el mantenimiento que corresponde al usuario, sin supervisión. Este dispositivo cumple con la Parte 15 de las Reglas de la Comisión Federal de Comunicaciones. Su operación está sujeta a las siguientes dos condiciones: (1) este dispositivo no puede causar interferen- cias dañinas, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferen- cias que puedan causar un funcionamiento no deseado. Tenga en cuenta que los cambios o modifica- ciones de este producto no están expresamente aprobados por la parte responsable de garantizar el cumplimiento, hacerlo puede anular la autoridad del usuario de operar el equipo. NOTA: Este equipo se ha probado y cumple con los límites para un dispositivo digital Clase B, de acuerdo con la Parte 15 de las normas de la Comisión Federal de Comunicaciones. Estos límites se han diseñado para razonablemente resistir interferencias perjudiciales en instalaciones residenciales. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones, puede provocar interferencias no deseadas en las comunicaciones por radio. Sin embargo, no se puede garantizar que no se produzcan interferencias en una instalación en particular. Siga todas las precauciones que se indican en este documento.

Precauciones de seguridadSi en efecto este equipo interfiere perjudicialmente con la recepción de la señal de radio o televisión, lo cual se puede determinar encendiendo y apagando el equipo, se recomienda al usuario que intente corregir la interferencia aplicando alguna de las siguientes medidas: (1) Reorientar o reubicar la antena receptora. (2) Aumentar la separación entre el equipo y el receptor. (3) Conectar el equipo a una toma de un circuito eléctrico diferente al que está conectado el receptor. (4) Consultar con el distribuidor o un técnico de radio/TV experimentado para obtener ayuda. Este dispositivo contiene transmisores/receptores exentos de licencia que cumplen con los RSS exentos de ¨Innovation, Science and Economic Development Canada¨. Su operación está sujeta a las siguientes dos condiciones: Este dispositivo no puede causar interferencias. Este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que pueda afectar el funcionamiento deseado. Este equipo cumple con los límites de exposición a la radiación de la Comisión Federal de Comunica- ciones y la radiofrecuencia de circuitos integrados establecidos para un entorno no controlado. Las antenas utilizadas para este transmisor deben instalarse y operarse garantizando una distancia de separación de al menos 20 cm con respecto a las personas y no deben colocarse ni funcionar junto con ninguna otra antena o transmisor. Los instaladores deben asegurar una distancia de separación de 20 cm entre el dispositivo (excluyendo su controlador de mano) y los usuarios. Esta marca indica que este producto no debe desecharse con otros desechos domésticos en ningún lugar de la UE. Para evitar posibles daños al medio ambiente o la muerte humana por la eliminación incontrolada de desechos, recíclelos de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el minorista al que le compró el producto. Puede encargarse del reciclaje seguro para el medio ambiente. Este aparato no está diseñado para que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por una persona responsable y así le noc neugeuj on euq razitnarag arap sodasivrepus res nebed soñin soL .dadiruges us razitnarag aparato. Advertencia: El reemplazo del transmisor UV-C por parte del usuario no está permitido. Si el emisor de UV-C no se puede reemplazar, debe indicarse claramente. El uso no intencionado del aparato o el daño a la carcasa puede resultar en el escape de radiación UV-C peligrosa. La radiación UV-C puede, incluso en pequeñas dosis, causar daño a los ojos y la piel. Asegúrese de que el dispositivo esté desconectado de la red eléctrica antes de quitar la protección. Este producto cumple con la concentración máxima permitida de ozono de 0,050 partes por millón por volumen (ppmv) en un período de 24 h. ADVERTENCIA: La radiación ultravioleta es peligrosa para los ojos y la piel. No opere el emisor de UV-C fuera del aparato. ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA -estas instrucciones de mantenimiento son para uso exclusivo de personal calificado. Para reducir el riesgo de descarga eléctrica, no realice ninguna reparación o mantenimiento que no estén contemplados en las instrucciones de funcionamiento, a menos que esté calificado para hacerlo. ADVERTENCIA: DESCONECTE LA FUENTE DE ALIMENTACIÓN ANTES DE HACER UN MANTEN- IMIENTO.

Precauciones de seguridad Siga todas las precauciones que se indican en este documento.Empezar Iniciar preparación Retirar el filtro Instalar el filtro

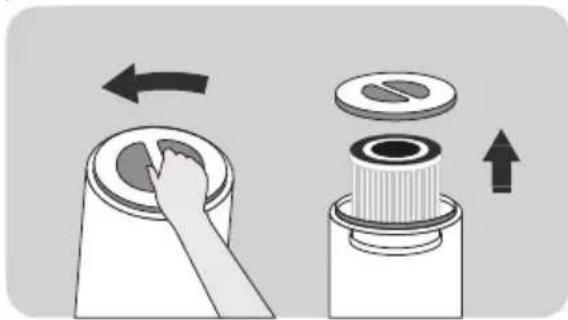

1. Dé vuelta al purificador de aire. Gire

la tapa del filtro en sentido antihorario y retírela.

2. El filtro se coloca en la máquina, retire

la tapa para alcanzarlos.

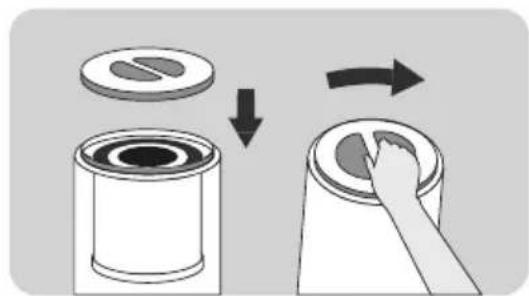

2. Reemplace la cubierta y la tapa.

Gire la cubierta del filtro en el sentido horario para apretarla.

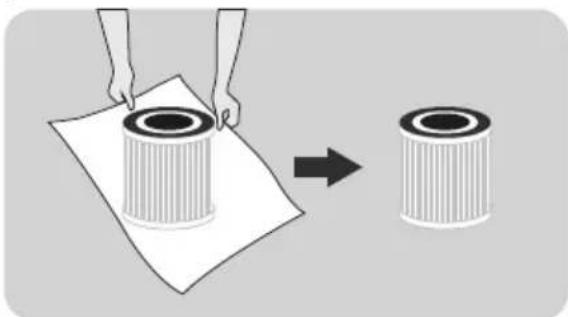

3. Saque el filtro de su envoltorio de

plástico. 1.Vuelva a colocar el filtro en el purificador de aire. (El lado con el cordón debe colocarse hacia afuera). El filtro es un artículo consumible, por lo que no se incluye en nuestra política de garantía. Confirme que el filtro se encuentra en buenas condiciones antes de quitar la envoltura protectora. No utilice el purificador de aire sin el filtro. La unidad de filtro debe desconectarse de la fuente de alimentación antes de reemplazar el filtro. - 49 -Empezar Coloque el purificador de aire sobre una superficie horizontal y luego inserte el enchufe en la toma de corriente. Encendido Este producto solo puede usarse en tomas de 100-240 V 50/60 Hz. Cierre las puertas y ventanas cuando lo use; Si la calidad del aire no mejora después de que el purificador de aire ha estado funcionando por un tiempo, abra las puertas y ventanas para mantener la circulación de aire. (En ambientes extremos) Antes de insertar el enchufe en la toma de corriente, asegúrese de que sus manos y el enchufe estén secos. Si tiene agua en las manos o en el enchufe, antes de insertar este último en la toma de corriente asegúrese de que no haya humedad. Después de encender la unidad, la luz del panel de operaciones parpadeará una vez. Después de 1 segundo, a excepción de la luz tenue del interruptor, todas las demás luces se apagan.

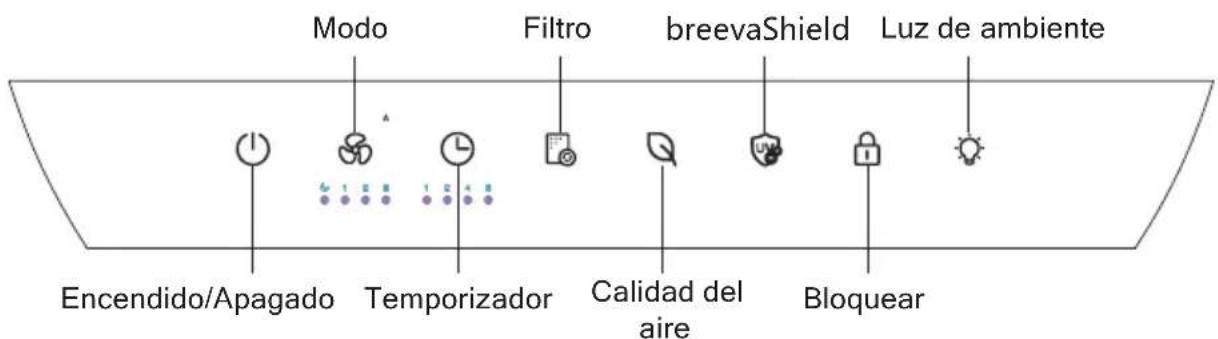

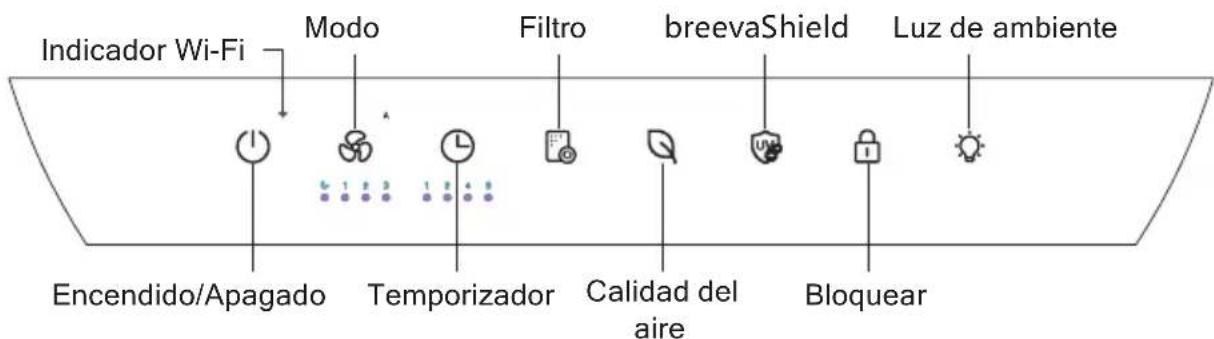

panel de operación breeva A3 Panel de control breevaShield Encendido/Apagado Modo Indicador Wi-Fi Temporizador breevaShield Luz de ambiente Bloquear Filtro Encendido/Apagado Temporizador Bloquear Luz de ambienteFiltroModo Panel de operación breeva A3 Wi-Fi Calidad del aire Calidad del aireEncendido/Apagado Temporizador BreevaShield Instrucciones Inserte el enchufe de alimentación en la toma de corriente y presione el botón "enc./apag." para encender la máquina. En el estado de espera, presione el botón de encendido una vez para iniciar el purificador de aire. Cuando el purificador de aire no esté en el estado de "espera", presione este botón para pasar del estado actual al estado de espera y la luz del botón de encendido se atenuará. *El estado de espera se refiere al estado en que existe alimentación de energía pero el purificador no está encendido. (El primer uso es automático, luego los usos posteriores corresponden al último estado previo al apagado). Presione el botón del temporizador en el estado de encendido para activar la función de temporizador. El tiempo se puede configurar en 1H-2H-4H-8H-cancelar temporización, y el indicador correspondiente tomará color blanco. Después de configurar el temporizador en apagado, presione el botón de encendido para cancelar la configuración del temporizador e ingresar inmediata- mente al estado de espera. Mantenga presionado durante 3 segundos para encenderlo. Después de activarlo, el panel de control no se puede operar y el botón de bloqueo para niños parpadea dos veces cuando se toca cualquier botón. Presione el botón durante 3 segundos para desactivar el bloqueo para niños. Presione el botón breevaShield para activar la función de anión/UV-C en el estado de encendido, y presione el botón breevaShield nuevamente para apagarla. Modo En el estado de trabajo, presione el botón de velocidad del viento para ajustar este parámetro. Los valores de configuración de velocidad del viento siguen el siguiente orden: Automático-suspensión-1ra marcha-2da marcha-3ra marcha En el modo automático, cuando la calidad del aire es excelente, opera en primera marcha, cuando la calidad del aire es media, opera en segunda marcha, y cuando la calidad del aire es mala, opera en tercera marcha. En el modo de suspensión, todas las luces están atenuadas en un 50%. Mantenga presionado el botón de velocidad del viento durante 3 segundos para apagar las luces en el panel de control y mantenga presionado durante 3 segundos para encenderlas nuevamente. Cuando las luces del panel de control están apagadas, si se toca el panel, el resto de las luces de los botones se iluminan en un 50% del estado operativo de cada función y se vuelven a apagar si no se realiza ninguna operación en 10 segundos.

Bloqueo para niños Luces encendidasLuces encendidasLuces encendidasLuces encendidasLuces encendidasFiltro Calidad del aire (sin botón de función) Instrucciones Al leer el valor del sensor de polvo y el sensor de VOC, se determina la calidad del aire actual y su valor se muestra usando la luz LED de tres colores. Cuando el color de la luz es blanco, la calidad del aire es excelente. Cuando el color de la luz es amarillo, la calidad del aire es media. Cuando el color de la luz es rojo, la calidad del aire es mala. En el modo de encendido, presione el botón de luz de noche para activar la función de luz de noche, y presione este botón nuevamente para desactivar dicha función. (La versión Wi-Fi puede ajustar el brillo usando la APLICACIÓN TCL Home) El temporizador interno calcula el tiempo de ejecución acumulado. Cuando el indicador de filtro parpadea en rojo (cada vez que se inicia) y el zumbador suena tres veces, indica que el filtro está a punto de expirar. Cuando el indicador del filtro parpadea en rojo (cada vez que se inicia) y el zumbador suena cinco veces, reemplace el filtro (el tiempo del temporizador se calcula a partir de pruebas de simulación de laboratorio, que pueden no ser completamente consistente con el uso real. Cuando el efecto de purificación sea deficiente, reemplace el filtro). Después de reemplazar el filtro, mantenga presionado el botón de reinicio de filtro durante 3 segundos, el zumbador sonará una vez y la luz indicadora tomará color blanco. Conexión Wi-Fi (solo para breeva A3 Wi-Fi) En el modo de espera, mantenga presionado el botón de encendido durante 3 segundos, el zumbador sonará una vez y la máquina pasará al estado de distribución de red. Cuando la máquina entra a la red, el indicador de Wi-Fi parpadea rápidamente. Cuando se configura completamente la red de la máquina la luz indicadora de red Wi-Fi queda siempre encendida. La red Wi-Fi se apagará automáticamente si no se produce ningún emparejamiento u operación en 8 minutos.

Luz de ambiente Luces encendidas1、 Instrucciones de conexión de la aplicación Descargar aplicación Puede escanear el código QR que aparece a continuación para descargar TCL HOME a través de un software de terceros o buscar "TCL HOME" en App Store y Google Play Store para descargar e instalar.

Configurar el dispositivo En el estado de espera, mantenga presionado el botón de encendido durante 3 segundos, el zumbador sonará una vez, el indicador de red Wi-Fi parpadeará rápidamente y el dispositivo ingresará al estado configurable. Cuando el indicador de red Wi-Fi está siempre encendido, se puede utilizar la APLICACIÓN TCL HOME para operar el equipo una vez que se configura completamente.

Operación por voz Una vez completada la configuración, ingrese a la interfaz de operación del dispositivo, haga clic en la esquina superior derecha para ingresar a la configuración de operación de voz: A. Haga clic en la función para comenzar la conexión con el asistente de voz. B. TCL HOME integra ALEXA y el asistente de voz de Google, por lo que puede elegir su asistente de voz favorito. C. Mostrará la guía de operación por voz. Si su conexión falla, consulte la lista siguiente: A. Asegúrese de que su Bluetooth esté encendido. B. Cuando agregue un dispositivo, asegúrese de que esté conectado a la red Wi-Fi. C. Coloque el teléfono móvil tan cerca del dispositivo como le sea posible. D. El teléfono no está en modo de ahorro de energía. Consejos Recordatorio

A. Debido a la actualización de la APLICACIÓN, la operación real puede ser ligeramente diferente a la descripción anterior. Siga las instrucciones de la APLICACIÓN actual. B. La conexión Wi-Fi solo admite redes en la banda de frecuencia de 2,4 GHz y no admite redes en la banda de frecuencia de 5 GHz. NOTA: Si la red Wi-Fi está conectada, apague la máquina tocando una vez, al mismo tiempo, si no va a apagar la red Wi-Fi, la marca siempre estará encendida y el brillo se reducirá en un 50%. Si la red Wi-Fi está desconectada, puede emparejarla nuevamente siguiendo el paso "Abrir función de red Wi-Fi" (solo para breeva A3 Wi-Fi)Filtro compuesto Mantenimiento Precauciones de mantenimiento: Antes del mantenimiento, debe desenchufar el cable de alimentación y desconectar la fuente de alimentación. Filtro compuesto Recordatorio Limpie la carcasa y el panel de operaciones con un paño suave bien escurrido. No frote la superficie con un paño duro o la dañará. Utilice un paño seco para manipular el cable de alimentación y evitar que quede agua en la superficie del enchufe y provoque una descarga eléctrica. Utilice detergente neutro y no utilice polvo descontaminante, detergente alcalino, diluyente, lejía, alcohol o gasolina para limpiar la estructura. Utilice una aspiradora para darle mantenimiento al filtro. El filtro no puede lavarse. Limpie el filtro una vez cada dos semanas.

Limpie el filtro con una aspiradora El material del filtro es fácil de dañar, no lo limpie con fuerza para evitar que se deteriore. Dependiendo del ambiente y el método de uso reales, el ciclo de reemplazo del filtro puede cambiar, por lo que si los resultados no son buenos, reemplace el filtro a tiempo. Después de reemplazar el filtro, mantenga presionado el botón de luz durante 3 segundos, el zumbador sonará una vez, el indicador del panel cambiará de color rojo a blanco y se habrá completado el reinicio. Boquilla de cepillo o boquilla de orificioEl filtro es un dispositivo consumible, que no está cubierto por la garantía del producto. Utilícelo y dele mantenimiento correctamente para evitar daños. No ponga en funcionamiento el equipo sin filtro. (Pierde la función de eliminación de polvo y desodorización, y el polvo inhalado puede hacer que el sensor de la máquina no funcione correctamente.)Durante el mantenimiento, no coloque arbitrariamente los accesorios extraídos. (Es posible tropezar o dañar los accesorios y los niños podrían lesionarse al jugar con ellos.) Tiempo de referencia para el reemplazo del filtro Ciclo de reemplazoCuando el indicador del panel parpadea (debe reemplazarse cada 6 meses después de su uso) Deseche el filtro usado como basura no combustible.

Condiciones: El tiempo de uso del producto es de 12 horas/día y el entorno de uso es normal.Si la contaminación ambiental es grave, acorte el tiempo de reemplazo según corresponda.Problemas Modelo del producto Voltaje nominal Potencia nominal Tasa de suministro de aire limpio (CADR) Área aplicable 38W 24V Solución de problemas Especificaciones A continuación se enumeran los problemas que puede encontrar durante el uso. Si no puede resolver el problema basándose en la siguiente información, comuníquese con su distribuidor local. Ignoró el recordatorio de reemplazar el filtro. Cuando el indicador rojo en el panel comienza a parpadear, no reemplazó el filtro a tiempo. Debe reemplazar el filtro y mantener presionado el botón de luz durante 3 segundos. Una vez que termina de reiniciarse el equipo, el indicador se apaga. El producto no está conectado a la fuente de alimentación. Inserte el enchufe en la toma de corriente y encienda el producto. Es posible que alguno de los filtros no esté correctamente colocado dentro del producto. Asegúrese de instalar el filtro en el orden correcto, comenzando por el filtro más interno: filtro compuesto-base. La humedad interior es demasiado alta, por lo que se forma condensado. No coloque el producto en un lugar con humedad alta como baños. Existen obstáculos alrededor del producto que afectan el efecto de depuración. (Consulte las instrucciones de uso.) La habitación donde se encuentra el producto es demasiado grande. El área recomendada para este producto es de aproximadamente 246 pies cuadrados. ¿Está sucio el filtro? Si no existen mejoras después del mantenimiento, reemplace el filtro. El producto ha estado funcionando durante mucho tiempo y la calidad del aire no ha mejorado significativa- mente. Dificultad para eliminar la suciedad en el aire. ¿Se usa en lugares con olores fuertes? Si lo usa en lugares con olores fuertes como áreas de fumar y para barbacoas, el filtro producirá un olor desagradable después de algunas semanas o meses. Reemplace el filtro y manténgalo bien ventilado. Revise primero si el botón de bloqueo para niños está activo. Debe mantener presionado el botón de bloqueo para niños durante 3 segundos para desbloquearlo y luego tocar otros botones para operar. El aire soplado desde la salida de aire tiene un olor peculiar Sin respuesta después de tocar los botones 18.9~32.4㎡ 158 cfm / 270 m³/h El indicador rojo en el panel parpadea durante mucho tiempo No hay salida de aire

Soluciones posibles Breeva A3W Breeva A3WW Breeva A3B Breeva A3BW Breeva A3WK Breeva A3WWK Breeva A3BK Breeva A3BWKATENCIÓN AL CLIENTE Estamos dedicados a lograr una satisfacción del cliente del 100% y nos gustaría recibir sus comentarios sobre nuestro producto y servicio. Si algo no cumplió con sus expectativas o tiene alguna pregunta con respecto a su nuevo producto. Comuníquese con nosotros a través de www.tcl.com sin dudarlo.

TCL OVERSEAS MARKETING LIMITED

7/F BUILDING 22E, 22 SCIENCE PARK EAST AVENUE, HONG KONG SCIENCE PARK, SHATIN NT www.tcl.com *Tenga a mano la factura de su pedido y el ID del pedido antes de ponerse en contacto con el servicio de atención al cliente. - 56 -Purificador de ar Manual do Usuário
