Flowclear 58498 - Filtro de agua BESTWAY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Filtro de arena para piscina desmontable
Marca	Bestway
Modelo	Flowclear 58498
Diámetro del filtro	254 mm
Superficie real de filtración	0,05 m² (0,54 ft²)
Presión máxima de funcionamiento	0,83 bar (12 PSI)
Presión de funcionamiento recomendada	<0,45 bar (6,5 PSI)
Temperatura máxima del agua	35°C
Capacidad de arena	Aproximadamente 9 kg
Tipo de arena recomendado	Arena de sílice #20 (0,45-0,85 mm)
Peso (ensamblado)	>18 kg
Funciones de la válvula	Filtración, Lavado a contracorriente, Enjuague, Drenaje, Circulación, Cierre
Protección eléctrica	Motor protegido térmicamente, toma de tierra con interruptor diferencial (GFCI)
Uso	Solo para piscinas desmontables
Mantenimiento	Limpieza del tamiz, lavado a contracorriente regular
Piezas de repuesto	Use solo piezas idénticas por seguridad

Preguntas frecuentes - Flowclear 58498 BESTWAY

¿Qué tipo de arena usar en el filtro?

Use arena de sílice de calibre #20 (0,45-0,85 mm). Se necesita un saco de aproximadamente 9 kg. El uso de arena no adecuada puede reducir el rendimiento y anular la garantía.

¿Cómo realizar un lavado a contracorriente?

Coloque la válvula en posición Lavado a contracorriente, conecte la bomba y déjela funcionar de 3 a 5 minutos hasta que el agua evacuada sea clara. Luego, pase a la posición Enjuague durante 1 minuto, y luego vuelva a Filtración.

¿Por qué vuelve arena a la piscina?

Esto puede deberse a arena demasiado fina, una válvula mal ajustada, un nivel de arena demasiado alto o un skimmer roto. Verifique también que la válvula no esté entre dos posiciones.

¿Cómo invernar el filtro de arena?

Realice un lavado a contracorriente, vacíe la piscina, abra la tuerca de drenaje en la parte inferior del tanque, retire toda la arena, seque los componentes y guarde el filtro en un lugar seco y protegido de las heladas.

¿Qué hacer si la presión del filtro es demasiado alta?

Una presión superior a 0,45 bar (6,5 PSI) indica que el filtro está sucio. Realice un lavado a contracorriente. Si el problema persiste, el lecho de arena puede estar calcificado y debe ser reemplazado.

¿Puedo usar una extensión eléctrica?

No, para evitar cualquier riesgo de electrocución, conecte el filtro directamente a un tomacorriente con conexión a tierra protegido por un interruptor diferencial (GFCI). No use una extensión.

¿Cómo limpiar el tamiz prefiltro?

Desconecte el aparato, coloque la válvula en posición Cerrada, desenrosque la tapa del tamiz, retire el tamiz, vacíe los residuos, vuelva a colocarlo y atornille la tapa.

¿Con qué frecuencia hay que limpiar la arena?

Se recomienda lavar la arena a contracorriente al menos una vez al mes, o tan pronto como la presión supere 0,45 bar (6,5 PSI). No es necesario una limpieza demasiado frecuente.

¿Este filtro se puede usar con una piscina fija?

No, este filtro de arena está diseñado solo para piscinas desmontables. Su uso con una piscina fija está prohibido y es peligroso.

¿Qué hacer en caso de fuga en la válvula?

Verifique que la válvula no esté posicionada entre dos funciones. Si está correctamente posicionada, inspeccione las juntas tóricas y reemplácelas si es necesario. Asegúrese también de que las conexiones estén bien apretadas.

MANUAL DE USUARIO Flowclear 58498 BESTWAY

Si necesitas ayuda visite www.bestwaycorp.com/support RECOMENDAMOS NO DEVOLVER EL PRODUCTO A LA TIENDA ¿Dudas? ¿Problemas? ¿Faltan piezas? Para FAQ, manuals, videos o piezas de repuesto, por favor visita bestwaycorp.com/support

MANUAL DE INSTRUCCIONES

58498 Filtro de Arena

YouTube

Visite el canal de YouTube de Bestway

INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Cuando instale y use este equipamiento eléctrico, deben respetarse siempre las precauciones de seguridad básicas, incluyendo las siguientes:

LEA Y RESPETE TODAS LAS INSTRUCCIONES

ADVERTENCIA - PARA REDUCIR EL RIESGO DE LESIONES, no permita que los niños usen este producto si no están atentamente vigilados en todo momento.

ADVERTENCIA - RIESGO DE DESCARGA ELÉCTRICA - Conecte únicamente a una toma con puesta a tierra y protección GFCI (interruptor del circuito de fallos de conexión a tierra). Póngase en contacto con un electricista cualificado si no puede verificar que la toma cuenta con protección GFCI.

PRECAUCIÓN - Para reducir el riesgo de descargas eléctricas, la piscina debe instalarse a una distancia mínima de 1,8 m (6 pies) de cualquier toma eléctrica. No coloque dispositivos portátiles a menos de 1,5 m (5 pies) de la piscina.

NO ENTIERRE EL CABLE. Sitúe el cable en un lugar adecuado para evitar que lo dañen las cortadoras de césped, cizallas para cortar setos, y cualquier otro equipamiento similar.

ADVERTENCIA - Para reducir el riesgo de descarga eléctrica, sustituya el cable dañado inmediatamente.

Si el cable de suministro está dañado, debe ser sustituido por el fabricante, su agente de servicio o una persona con una cualificación similar para evitar cualquier accidente.

ADVERTENCIA - Para reducir el riesgo de descarga eléctrica, no use una extensión para conectar la unidad al suministro eléctrico; sitúe una toma en un lugar adecuado.

PRECAUCIÓN: Este puede usarse sólo con piscinas que se guardan. No lo use con piscinas instaladas de manera permanente. Una piscina que se puede guardar se fabrica de manera que se puede desmontar rápidamente para guardarla y volver a montarla de nuevo. Una piscina instalada de manera permanente dentro del suelo o sobre el mismo o en una construcción no puede ser desmontada para guardarla.

Las instalaciones eléctricas deben cumplir la normativa nacional en materia de cableado, consulte con un electricista cualificado para cualquier duda.

La bomba debe estar equipada con un transformador aislante o recibir alimentación eléctrica a través de un dispositivo diferencial residual (RCD) con una intensidad de corriente de régimen nominal no superior a 30 mA.

Por favor, examine y compruebe todos los componentes del filtro de arena antes del uso. Notifique al servicio al cliente de Bestway en la dirección indicada en este manual cualquier pieza que falte o esté dañada en el momento de la compra.

- MOTOR CON PROTECCIÓN TÉRMICA. CARCASA CSA DE TIPO 3

• SOLO PARA USO CON PISCINAS.

PRECAUCIÓN: PARA GARANTIZAR UNA PROTECCIÓN PERMANENTE FRENTE A LAS DESCARGAS ELÉCTRICAS, USE ÚNICAMENTE PIEZAS DE REPUESTO IDÉNTICAS TRAS REPARACIONES U OPERACIONES DE MANTENIMIENTO.

ADVERTENCIA: RIESGO DE DESCARGAS ELÉCTRICAS. CONECTE ÚNICAMENTE A UNA TOMA CON PUESTA A TIERRAY PROTECCIÓN GFCI (INTERRUPTOR DEL CIRCUITO DE FALLOS DE CONEXIÓN A TIERRA).

PRECAUCIÓN: ESTA BOMBA DEBE UTILIZARSE ÚNICAMENTE CON PISCINAS DESMONTABLES - NO UTILIZAR CON PISCINAS DE INSTALACIÓN PERMANENTE.

PRECAUCIÓN: CONECTE ÚNICAMENTE A UNA TOMA CON PUESTA A TIERRA PROTEGIDA POR UN INTERRUPTOR DEL CIRCUITO DE FALLOS DE CONEXIÓN A TIERRA DE CLASE A.

PRECAUCIÓN: PARA UNA PROTECCIÓN PERMANENTE FRENTE A POSIBLES DESCARGAS ELÉCTRICAS, ESTA UNIDAD DEBE MONTARSE EN LA BASE SIGUIENDO LAS INSTRUCCIONES DE INSTALACIÓN.

INSTRUCCIONES DE SEGURIDAD

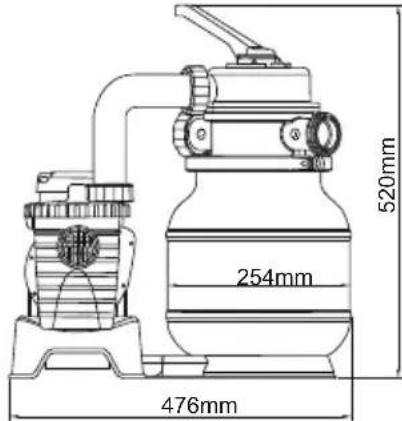

ESPECIFICACIONES

	Diámetro del filtro:	254 mm
	Área de filtrado efectiva:	0.05 m2(0.54 ft2)
	Presión de funcionamiento máx.:	0.83 Bar(12 PSI)
	Presión de filtrado de arena de funcionamiento:	<0.45 Bar(6.5 PSI)
	Temperatura del agua máx:	35°C
	Arena:	No incluida
	Tamaño de la arena:	#20 arena silícea, 0,45-0,85 mm
	Capacidad de arena:	9kg aproximadamente

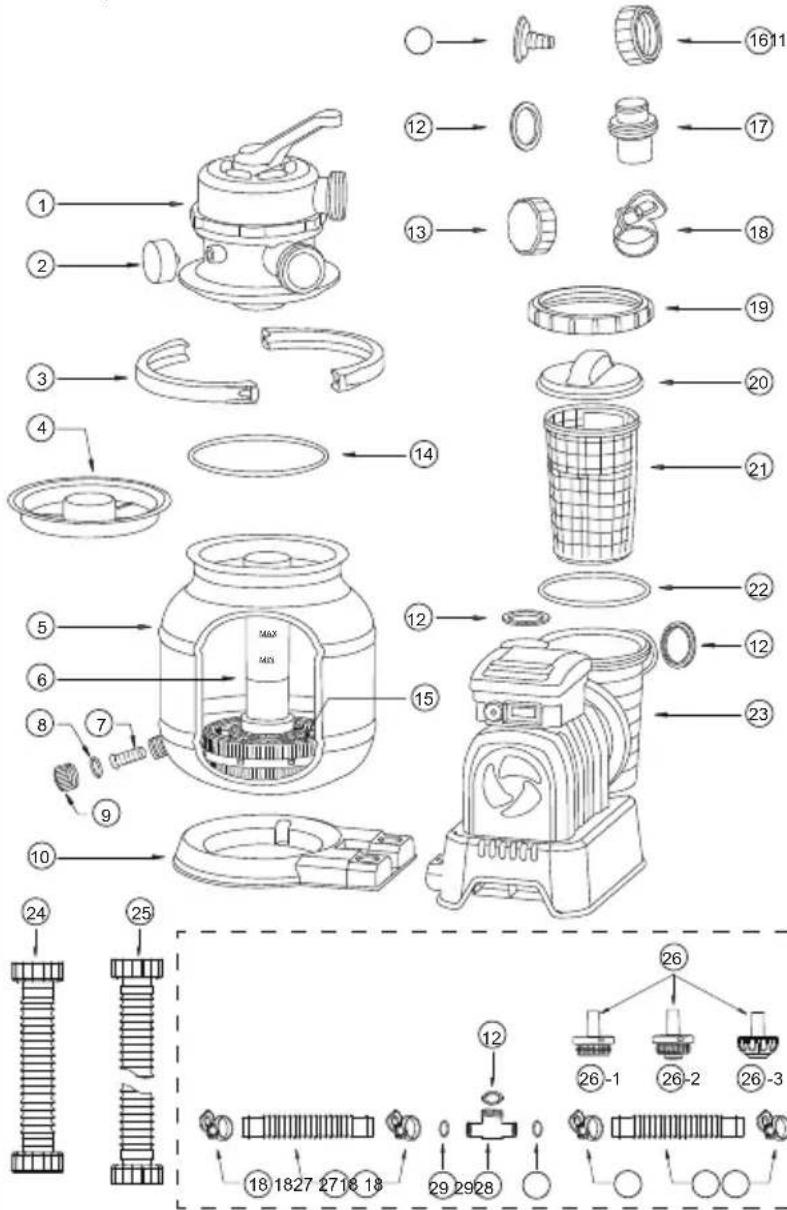

VISTA GENERAL DE REFERENCIA DE LAS PARTES

Antes de montar el filtro de arena, tome unos minutos para familiarizarse con todas las piezas del filtro de arena.

(Se requiere un destomillador.)

1. Saque con cuidado todos los componentes del paquete y compruebe que ninguno está dañado. Si el equipamiento está dañado, notifíquelo inmediatamente al vendedor donde ha comprado el equipamiento.
2. El filtro de arena debe situarse en un lugar sólido y nivelado, preferiblemente en una losa de cemento. Coloque el filtro de arena de manera que se pueda acceder a los puertos y la válvula de control para efectuar el funcionamiento, operaciones de mantenimiento y protección durante el invierno.
3. Él TEST requiere que el filtro de arena esté fijado verticalmente al suelo y colocada sobre un pedestal de madera o de cemento antes de ser utilizado para evitar que el filtro de arena pueda caer accidentalmente. Una vez montado, el filtro de arena tiene un peso superior a 18 kg. Los agujeros de montaje deben tener un diámetro de 8 mm y un espacio de 86 mm entre ellos. Utilice dos tornillos y tuercas de un diámetro máximo de 8mm para asegurar el filtro de arena al pedestal.

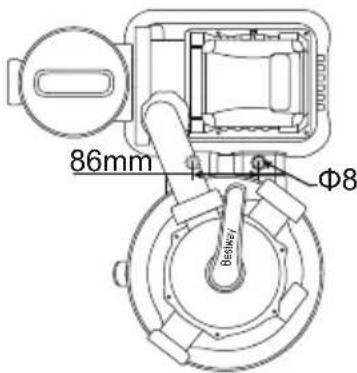

86mm Φ8 70mm

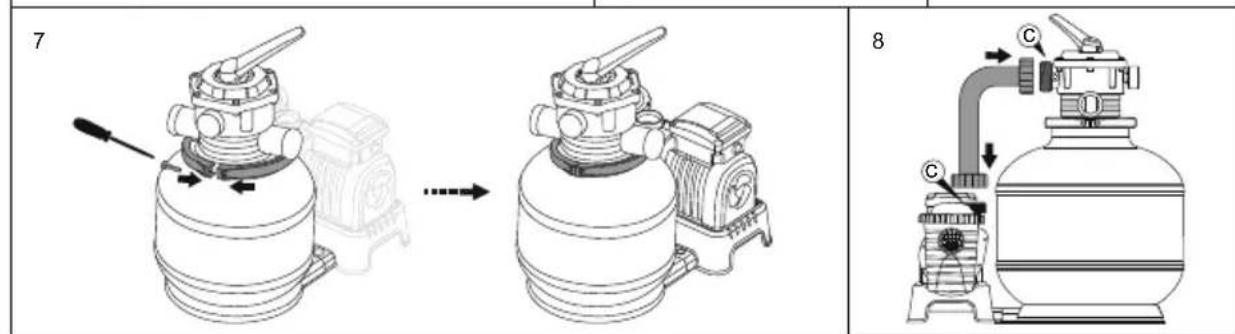

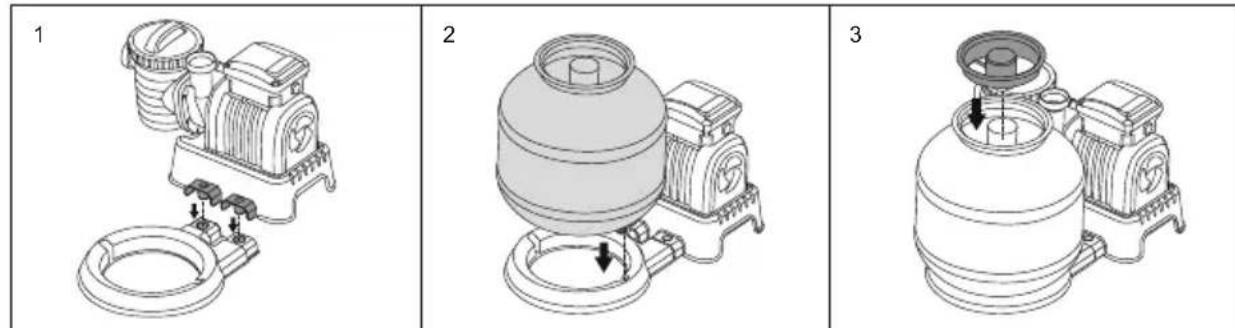

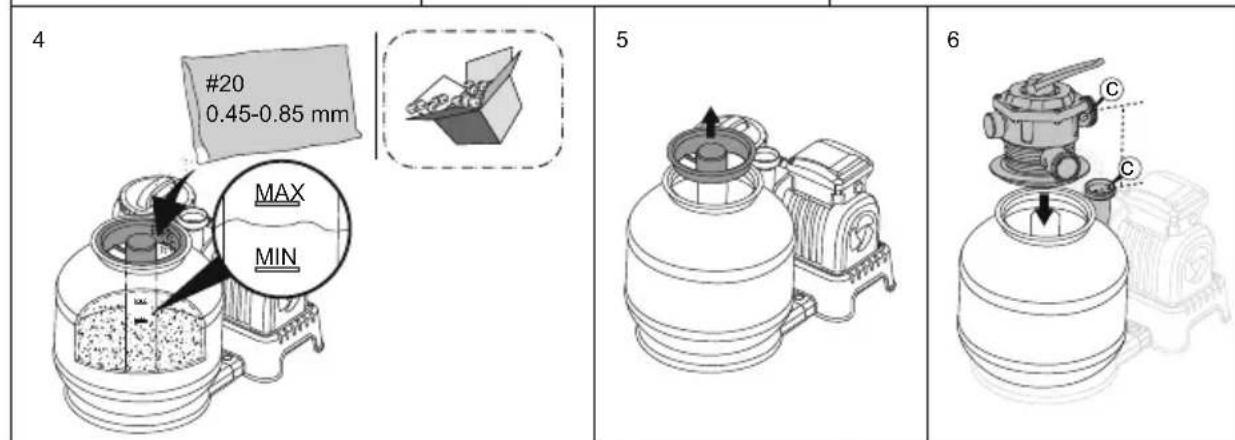

CARGUE EL FILTRO DE PISCINA DE ARENA/BOLAS FILTRANTES FLOWCLEAR™ POLYSPHERE.

NOTA: Use sólo la arena de filtrado del tipo indicado, sin caliza ni arcilla: #20 arena silícea de 0,45-0,85mm, aproximadamente, una bolsa de 9Kg. Si no utiliza un filtro de arena del tamaño recomendado, la eficacia de filtrado se verá reducida y el filtro de arena podría sufrir daños, dejando la garantía sin validez.

IMPORTANTE: Sugerimos usar arena de sílice # 20 con el filtro de arena de su piscina. Está especialmente diseñado para atrapar partículas en el rango de 20 a 100 micras.

Algunos desechos pequeños pueden pasar a la arena y volver a la piscina. Esto es normal, especialmente si los escombros son finos o limosos. Para limitar esto, es mejor seguir las instrucciones de mantenimiento, y lavar y enjuagar cuando sea necesario.

También sugerimos contactar a su distribuidor de piscinas para obtener el producto químico específicamente hecho para limpiar la arena. El mantenimiento correcto de la arena optimizará la eficiencia de limpieza y evitará la acumulación de aceites o incrustaciones.

Cuando aspire el fondo de la piscina que tiene una gran cantidad de desechos, le sugerimos que lave la arena cuando termine de limpiar la mitad de la piscina.

Recuerde lavar y enjuagar la arena cada vez que pase la aspiradora por el fondo de la piscina.

NOTA: Para evitar dañar el skimmer al añadir la arena, eche un poco de agua en el depósito inferior para sumergir el skimmer en el casquillo de recogida. NOTA: no se incluye la arena ni las bolas filtrantes Flowclear™ Polysphere.

NOTA: use 28 g (0,06 lbs) de bolas filtrantes Flowclear™ Polysphere para reemplazar 1 kg (2,20 lbs) de arena.

1 2 3

4 #20 0.45-0.85 mm MAX MIN 100 5 6 C C

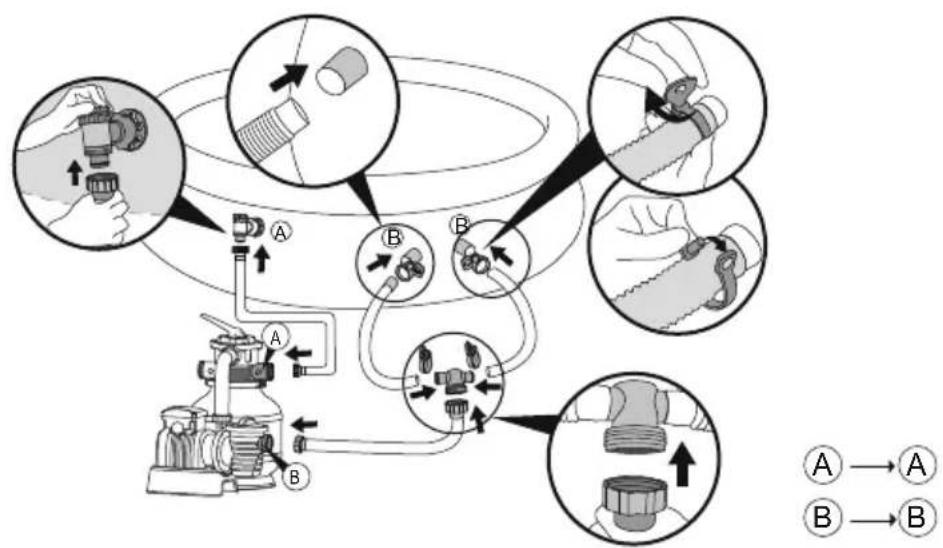

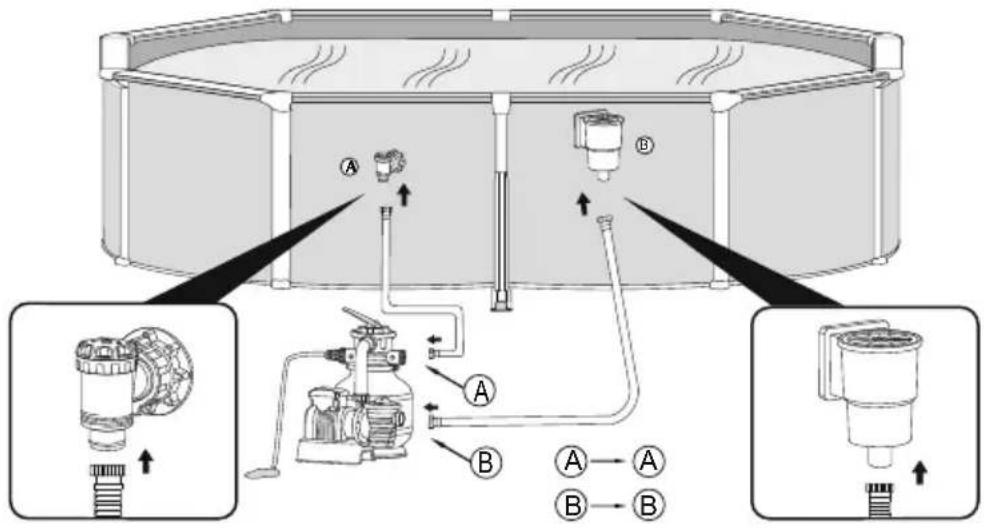

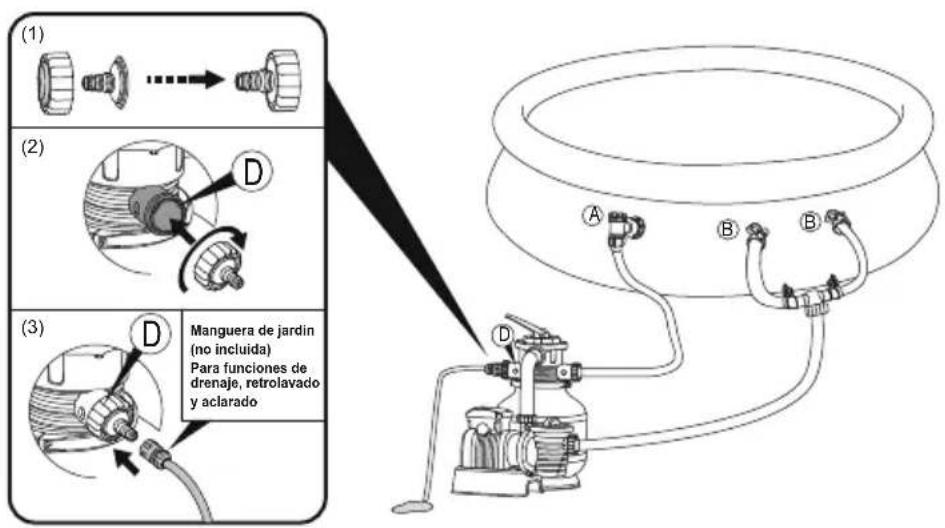

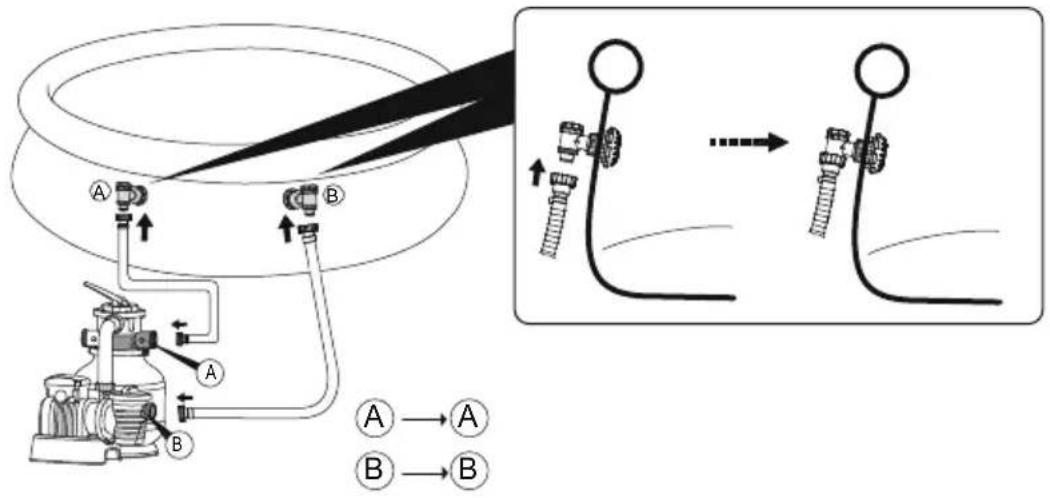

CONEXIÓN A LA PISCINA

V1.1

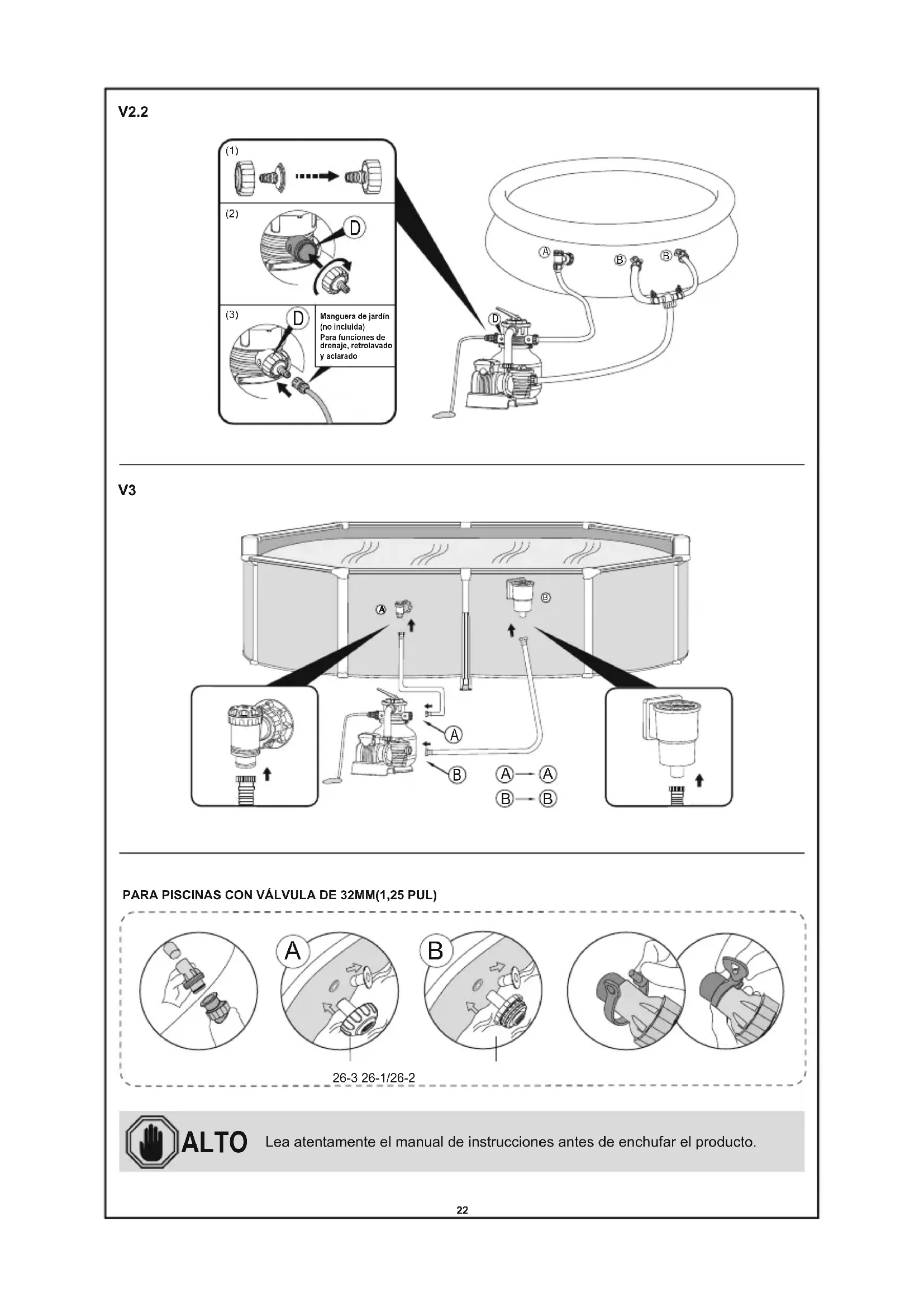

(1) (2) (3) Manguera de jardin (no incluida) Para funciones de drenaje, retrolavado y aclarado

V2.1

V2.2

(1) (2) (3) D Manguera de jardin (no incluida) Para funciones de drenaje, retrolavado y aclarado A B B D

V3

Lea atentamente el manual de instrucciones antes de enchufar el producto.

FUNCIONAMIENTO

VISTA GENERAL DE LA VÁLVULA DE CONTROL

ADVERTENCIA: Para evitar daños al equipo o heridas a las personas, desenchufe cada vez la bomba del filtro de arena antes de cambiar la función de la válvula de control. Si se cambia las posiciones de la válvula mientras la bomba está en funcionamiento, se puede dañar la válvula de control, lo que puede provocar heridas a personas o daños a los objetos.

Cómo usar la válvula de control

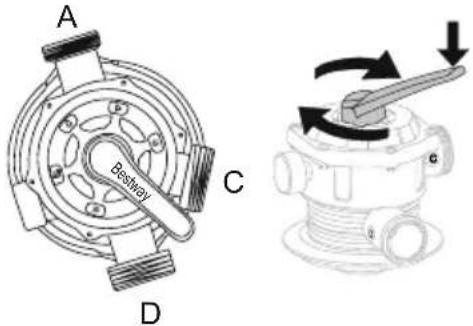

Apriete en el asa de la válvula de control y gire hasta la función deseada.

FUNCIONES DE LA VÁLVULA DE CONTROL

La válvula de control se usa para seleccionar 6 funciones de filtrado diferentes:

Filtrado, cierre, retrolavado, aclarado, drenaje y circulación.

A Besthoy C D

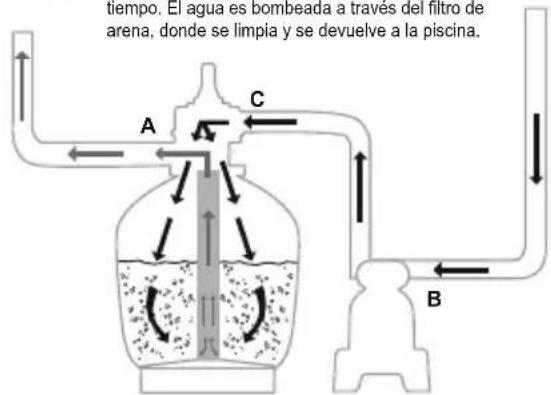

Filtrado: Esta función se usa para filtrar el agua de la piscina y debería estar colocada aquí el 99% del tiempo. El agua es bombeada a través del filtro de arena, donde se limpia y se devuelve a la piscina.

tiempo. El agua es bombeada a traves del filtro de arena, donde se limpia y se devuelve a la piscina. A C B

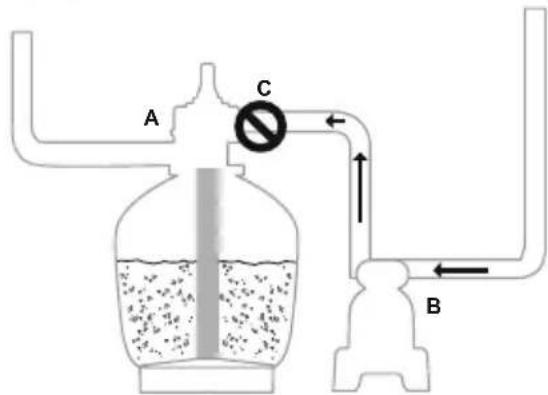

Cierre: Esta función impide que el agua salga entre el filtro de arena y la piscina.

A C B

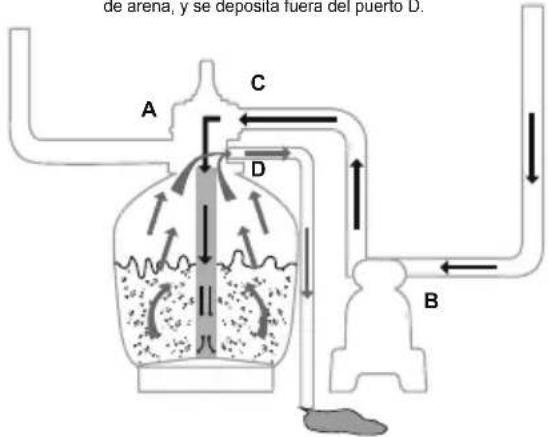

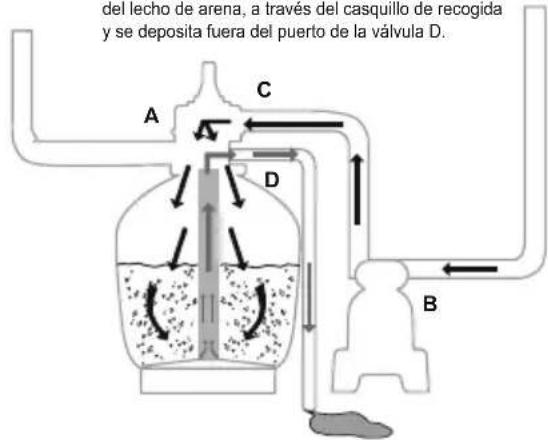

Retrolavado: Esta función se usa para limpiar el lecho de arena; se bombea agua a través del casquillo de recogida, hacia arriba hacia el lecho de arena, y se deposita fuera del puerto D.

de arena, y se deposita fuera del puerto D. A C D B

Aclarado: Esta función se usa para el inicio, limpieza y nivelado del lecho de arena después del retrolavado; se bombea el agua hacia abajo a través del lecho de arena, a través del casquillo de recogida y se deposita fuera del puerto de la válvula D.

del lecho de arena, a través del casquillo de recogida y se deposita fuera del puerto de la válvula D. A C D B

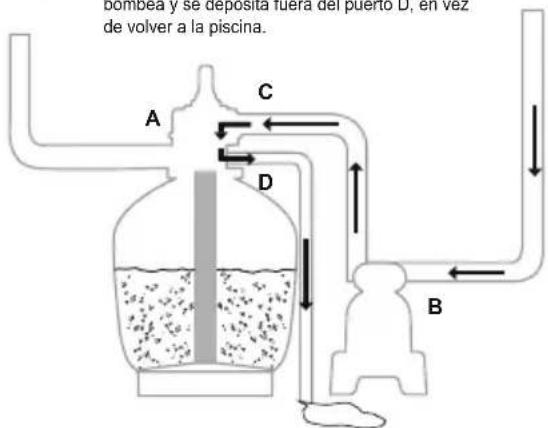

Drenaje: Esta función drena el agua de la piscina; con otro ajuste del bypass del filtro, el agua se bombea y se deposita fuera del puerto D, en vez de volver a la piscina.

bombea y se deposita fuera del puerto D, en vez de volver a la piscina. A C D B

Circulación: Esta función hace circular el agua de la piscina by pasando el filtro de arena; se debe usar esta función si el filtro está roto para recoger los desechos en la pantalla para los desechos.

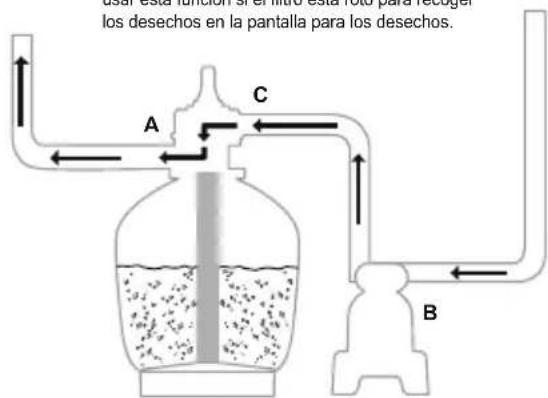

Los desechos en la pantalla para los desechos. A C B

NOTA:

• Asegúrese de haber tomado todas las medidas necesarias para cumplir las normas locales, regionales o nacionales en esta materia. No descargue el agua si ello puede provocar inundaciones o daños.
• Cuando la válvula de control está fijada en las posiciones de retrolavado, aclarado, o drenaje, el agua se descargará desde el puerto D en la válvula de control.
• No enchufe ni haga funcionar el filtro de arena con la válvula de control fijada en la posición de cierre o dañará seriamente el filtro de arena.
• No fije la válvula de control entre dos funciones, o se producirán pérdidas.
• Para evitar pérdidas de agua, enrosque el tapón del puerto D en el puerto D de la válvula de control antes de hacer funcionar el filtro de arena.

SALIDA DE AIRE

Presione hacia abajo la palanca de la válvula de control y espere hasta que el agua fluya desde el puerto D para liberar el aire. NOTA: Es importante repetir esta operación siempre que ponga la bomba en funcionamiento después de largos períodos de tiempo fuera de uso, de una operación de mantenimiento y de un retrolavado del lecho de arena.

INSTRUCCIONES PARA EL PRIMER USO

Deben llevarse a cabo el retrolavado y el aclarado para preparar la bomba para su primer uso y lavar la arena.

PRECAUCIÓN: NO HAGA FUNCIONAR NUNCA EL FILTRO DE ARENA SIN AGUA

1. Presione hacia abajo la palanca de la válvula de control y gírela a la posición de retrolavado.
2. Enchufe y ponga en funcionamiento el filtro de arena durante 3 a 5 minutos o hasta que el agua salga limpia.
3. Desconecte el filtro de arena y ajuste la válvula de control en la función de aclarado.
4. Encienda el filtro de arena y haga funcionar el filtro de arena durante 1 minuto. Esto hace circular el agua hacia atrás a través del filtro de arena y drena el agua por el puerto D.
5. Apague el filtro de arena. Ajuste la válvula de control en la función de cierre.
6. Rellene el agua de la piscina en caso necesario.

IMPORTANTE: Este procedimiento hace bajar el nivel de agua de la piscina; rellene para recuperar el nivel de agua adecuado.

Desenchufe el filtro de arena de inmediato si el nivel de agua se acerca a las válvulas de entrada y salida de la piscina.

1. Ahora el filtro de arena está listo para su uso. Fije la válvula de control en la function de filtrado.

NOTA: Para evitar el riesgo de descarga eléctrica, seque cualquier agua sobrante de usted mismo y del filtro de arena.

1. Encienda el filtro de arena para que funcione.

NOTA: Ahora el filtro de arena ha comenzado su ciclo de filtrado. Compruebe que el agua vuelve a la piscina y tome nota de la presión de filtrado en el presostato. Normalmente, se recomienda que la presión de filtrado de la arena sea inferior a 0.45Bar (6.5PSI) cuando está funcionando.

psi bar

MANTENIMIENTO DEL FILTRO DE ARENA

ADVERTENCIA: Asegúrese de que el filtro de arena está apagado y desconectado antes de comenzar el mantenimiento o existirá un riesgo de lesiones graves o incluso de muerte. A medida que se acumula suciedad en el filtro de arena, la lectura de presión del manómetro aumenta. Cuando el manómetro muestre una presión de 0,45 Bar (6,5 PSI) o superior, o cuando el agua que fluye a la piscina sea demasiado poca, habrá que limpiar la arena. Para limpiar el lecho de arena, siga las instrucciones indicadas previamente en:

Retrolavado y aclarado.

NOTA:

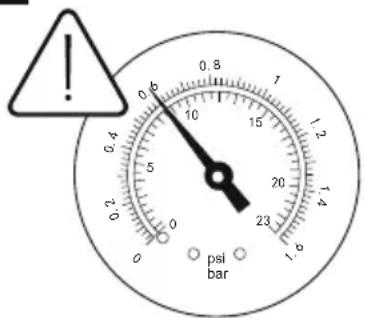

1. El Manómetro se usa solo para medir la presión del agua, no como instrumento de precisión.
2. Le recomendamos limpiar la arena al menos una vez al mes y con una regularidad menor dependiendo del uso de la piscina. No limpie la arena con demasiada frecuencia.

0.6 0.8 1 0.4 5 10 15 20 23 psi bar

LIMPIEZA DEL TAMIZ

1. Desconecte el filtro de arena y fije la válvula de control en la función cerrada.
2. Cierre las válvulas de conexión.
3. Quite la tapa del tamiz desenroscándola.
4. Quite el tamiz, extraiga los restos depositados.
5. Vuelva a poner el tamiz en su posición. Asegúrese de que el agujero en el tamiz está alineado.
6. Asegúrese de que el anillo del sello está en su lugar. Vuelva a enroscar la tapa del tamiz.
7. Abra las válvulas de conexión.

NOTA: El tamiz debe vaciarse y limpiarse periódicamente. Un tamiz sucio o bloqueado reducirá el rendimiento del filtro de arena.

1. Desconecte el filtro de arena y fije la válvula de control en la función de drenaje.
2. Separe la manguera de la entrada A de la piscina y el puerto A del filtro de arena y acóplela al puerto D.
3. Enchufe el filtro de arena para sacar el agua de la piscina.

ADVERTENCIA: NO DEJE FUNCIONAR EN SECO EL FILTRO DE ARENAV.

ALMACENAMIENTO

En áreas en las que las temperaturas durante el invierno son suficientemente bajas para que el agua se hiele, el equipamiento de la piscina debe ser protegido para evitar que se dañe. Si permite que el agua se hiele, se dañará el filtro de arena y se anulará la garantía.

1. Haga un retrolavado del filtro de arena.
2. Drene la piscina de acuerdo con el manual de instrucciones de la piscina.
3. Abra la tuerca de drenaje en la parte inferior del depósito y libere el agua restante.
4. Desconecte las dos mangueras de la piscina y el filtro de arena.
5. Saque toda la arena del depósito y seque todos los componentes.
6. Guarde el filtro de arena en un sitio seco fuera del alcance de los niños.

SOLUCIÓN DE PROBLEMAS

Problemas Posibles causas Soluciones
Fluye arena hasta la piscina	- Arena demasiado fina- Cambie la válvula de control de la función de retrolavado a la función de filtrado sin detener el filtro de arena- El nivel de la arena es demasiado alto- El recogehojas está roto	- Se recomienda arena de silice #20 de 0,45 mm a 0,85 mm- Detenga el filtro de arena cada vez que ajuste la válvula de control- Compruebe si el nivel de arena se encuentra entre las marcas «máx.» y «mín» en el casquillo del colector- Cambie el recogehojas
No fluye el agua	- Los tapones de tope no se retiraron- No sale aire- La válvula de control se ajustó en posición cerrada- El tamiz está bloqueado- El filtro de arena está roto	- Retire los tapones de tope e inserte las rejillas para residuos- Deje salir aire- Ajuste en la función de filtrado- Limpie el tamiz- Llame al servicio técnico
Demasiada presión en el filtro	- Filtro sucio- Lecho de arena calcificado- Retrolavado insuficiente- El manómetro está roto	- Retrolavado- Inspeccione la arena y cambie en caso necesario- Retrolavado hasta que los efluentes salgan limpios- Cambie el manómetro
La válvula de control presenta fugas en el puerto D	- La válvula de control se ajustó entre dos funciones- La junta está rota	- Ajuste en una función- Cambie la junta
Los conectores presentan fugas	- Arandela de los conectores fuera de lugar- Arandela de los conectores rota- Mangueras sueltas	- Recoloque la arandela- Cambie la arandela- Apriételos
