MANUAL DE USUARIO EVT286 IFM
Indicaciones de montaje
ecolink / ecolink fast connect
Conector ecolink
Fig. 1: Montaje del conector ecolink
▶ Conectar el conector al equipo (A).
▶ Asegurarse de que la codificación esté en la posición correcta.
En los conectores M12, la flecha indica la posición de la muesca (a).
▶ Apretar la tuerca a mano para garantizar el grado de protección indicado (B).
(Opcional) Para uso en entornos exigentes con mayor resistencia a choques y vibraciones:
▶ Utilizar una llave inglesa para apretar la tuerca una muesca más. Respetar el par de apriete máximo (→ Ficha técnica) de la pieza correspondiente.
Fig. 2: Desmontaje del conector ecolink
▶ Presionar el conector contra el equipo y, al mismo tiempo, aflojar la tuerca (A).
▶ Separar el conector del equipo (B).
ecolink fast connect
ATENCIÓN
Utilizar exclusivamente conectores con casquillo roscado.
▷ El uso de conectores inadecuados puede dañar las conexiones.

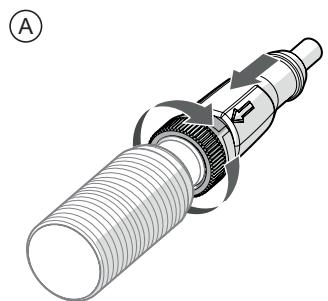

Fig. 3: Montaje ecolink Fast Connect
▶ No utilizar conectores inadecuados (A).
▶ Insertar el casquillo roscado del conector en el equipo (B).
▶ Presionar hasta vencer la resistencia del muelle y alcanzar la posición final (C).
Fig. 4: Desmontaje ecolink Fast Connect
▶ Presionar el conector contra el equipo y, al mismo tiempo, aflojar la tuerca (A).
▶ Separar el conector del equipo (B).
