MANUAL DE USUARIO 8MB32C1 SHARP

MANUAL DE INSTALACIÓN

La Etiqueta energética y la Hoja de información del producto se pueden encontrar en la base de datos europea en línea conocida como EPREL (European Product Registry for Energy Labelling).

INFORMACIÓN IMPORTANTE......1

ESTIMADO CLIENTE DE SHARP....1

PRECAUCIONES DE SEGURIDAD ......2

INSTRUCCIONES DE SEGURIDAD ....3

PRECAUCIONES DE MONTAJE......4

Especificaciones....5

Lea los manuales que se encuentran en el CD-ROM provisto. (Se necesita Adobe Acrobat Reader para ver los manuales.)

INFORMACIÓN IMPORTANTE

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA NI A LA HUMEDAD.

PRECAUCIÓN

RIESGO DE DESCARGAS ELÉCTRICAS NO ABRIR

PRECAUCIÓN:

PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO RETIRE LA TAPA. EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO PUEDA REPARAR. SOLICITE CUALQUIER REPARACIÓN A UN TÉCNICO DE SERVICIO CALIFICADO.

El símbolo del rayo con cabeza de flecha dentro de un triángulo está concebido para avisar al usuario de la presencia de "tensión peligrosa" sin aislamiento en el interior del producto que podría ser de magnitud suficiente para constituir un riesgo de descargas eléctricas a las personas.

El símbolo de exclamación dentro de un triángulo está concebido para avisar al usuario de la presencia de instrucciones importantes de uso y mantenimiento (servicio) en la documentación que acompaña al producto.

Para mantener la conformidad con la normativa sobre compatibilidad electromagnética (EMC), utilice cables blindados para la conexión a los siguientes terminales: Terminal de entrada HDMI, terminal de entrada DisplayPort y Puerto USB.

ESTIMADO CLIENTE DE SHARP

Gracias por adquirir un producto LCD de SHARP. Para garantizar la seguridad y muchos años de funcionamiento sin problemas, lea atentamente las Precauciones de seguridad antes de utilizar este producto.

PRECAUCIONES DE SEGURIDAD

La electricidad se emplea para muchas funciones útiles pero también puede causar lesiones personales y daños en la propiedad si se manipula de forma inadecuada. Este producto se ha diseñado y fabricado poniendo el máximo énfasis en la seguridad. No obstante, el uso inadecuado podría tener como resultado descargas eléctricas y/o incendios. Para evitar peligros potenciales, observe las siguientes instrucciones cuando instale, utilice y limpie el producto. Para garantizar su seguridad y prolongar la vida de servicio de su producto de LCD, lea atentamente las siguientes precauciones antes de usar el producto.

1. Lea las instrucciones — Todas las instrucciones operativas deberán leerse y comprenderse antes de utilizar el producto.
2. Mantenga este manual en un lugar seguro — Estas instrucciones de seguridad y operativas deberán guardarse en un lugar seguro para referencia en el futuro.
3. Tenga en cuenta las advertencias — Todas las advertencias e instrucciones del producto deberán observarse estrictamente.

4. Respete las instrucciones — Deberán respetarse todas las instrucciones operativas.

5. Limpieza — Desenchufe el cable de alimentación de la toma de corriente antes de limpiar el producto. Utilice un paño seco para limpiar el producto. No emplee limpiadores líquidos ni aerosoles. No utilice paños sucios. Si lo hace puede dañar el producto.

6. Accesorios — No utilice accesorios no recomendados por el fabricante. El empleo de accesorios inadecuados podría provocar accidentes.

7. Agua y humedad — No utilice el producto cerca del agua. No instale este producto en lugares donde puedan producirse salpicaduras de agua. Preste especial atención a equipos que drenen agua, por ejemplo los de aire acondicionado.

8. Ventilación — Los respiraderos y otras ranuras de la caja están diseñados para ventilación. No cubra ni bloquee dichos respiraderos y ranuras, ya que la ventilación insuficiente podría provocar sobrecalentamiento y/o acortar la vida operativa del producto. No coloque el producto sobre un sofá, una alfombra u otras superficies similares ya que se podrían bloquear las ranuras de ventilación. No coloque el producto en un lugar cerrado como, por ejemplo, una librería o una estantería, a menos que se proporcione una ventilación adecuada o se respeten las instrucciones del fabricante.

9. Protección del cable de alimentación — Los cables de alimentación deberán ubicarse adecuadamente para evitar que las personas puedan tropezar con ellos o que los objetos puedan descansar sobre éstos.

10. La pantalla usada en este producto está hecha de vidrio. Consiguientemente, podría romperse si el producto cae al suelo o recibe un golpe. Tenga cuidado de no herirse con pedazos de vidrio roto en caso que se rompa la pantalla.

11. Sobrecarga — No sobrecargue las tomas de corriente ni los cables alargadores o regletas. La sobrecarga podría provocar incendios o descargas eléctricas.

12. Introducción de objetos y líquidos — No inserte nunca objetos en el producto a través de los respiraderos o las ranuras de ventilación. El producto tiene altas tensiones en su interior y la inserción de objetos podría provocar descargas eléctricas y/o cortocircuitar los componentes internos.

Por la misma razón, no derrame agua o líquidos sobre el producto.

1. Servicio — No intente reparar usted mismo el producto. La retirada de las tapas podría exponerle a alto voltaje y otras circunstancias peligrosas. Solicite cualquier reparación a un técnico de servicio calificado.

2. Reparación — Si se produjera cualquiera de las circunstancias siguientes, desenchufe el cable de alimentación de la toma de corriente y solicite la reparación a un técnico de servicio calificado.

a. Cuando el cable de alimentación o el enchufe esté dañado.
b. Cuando se haya derramado un líquido sobre el producto o hayan caído objetos al interior del producto.
c. Cuando se haya expuesto el producto a la lluvia o al agua.
d. Cuando el producto no funcione correctamente según lo descrito en las instrucciones operativas. No toque ningún control aparte de los descritos en las instrucciones de uso. El ajuste inadecuado de controles no descritos en las instrucciones podría provocar daños, lo que a menudo requiere un trabajo importante de ajuste por parte de un técnico calificado.
e. Cuando el producto haya caído al suelo o se haya dañado.

f. Cuando el producto presente un estado anormal. Cualquier anormalidad perceptible en el producto indicará que éste necesita servicio.

1. Repuestos — En caso de que el producto necesite repuestos, asegúrese de que el técnico de servicio utiliza las piezas de sustitución especificadas por el fabricante, o unas con las mismas características y rendimiento que las piezas originales. El uso de piezas no autorizadas podría tener como resultado incendio, descargas eléctricas y/u otros daños.

2. Comprobaciones de seguridad — Tras la finalización del trabajo de servicio o reparación, solicite al técnico de servicio que lleve a cabo comprobaciones de seguridad para asegurarse de que el producto se encuentra en perfectas condiciones de funcionamiento.

3. Montaje mural — Cuando monte el producto sobre una pared, asegúrese de instalarlo de acuerdo con el método recomendado por el fabricante.

4. Fuentes de calor — Mantenga el producto alejado de fuentes de calor como pueden ser radiadores, calentadores, estufas y otros productos que generen calor (incluyendo amplificadores).

5. El monitor no deberá utilizarse en lugares con riesgos o peligros fatales que pudieran provocar directamente la muerte, lesiones personales, daños físicos graves u otras pérdidas, incluyendo control de reacción nuclear en instalaciones nucleares, sistemas médicos de soporte vital y control de lanzamiento de misiles en sistemas armamentísticos.

6. No permanezca en contacto durante períodos prolongados de tiempo con componentes del producto que se recalienten. Podrían producirse quemaduras de baja temperatura.

7. No modifique este producto.

ADVERTENCIA:

Un dispositivo de fabricación CLASE I deberá conectarse a una toma de corriente principal con una unión a tierra.

RIESGO DE ESTABILIDAD

Si el monitor no se coloca en una ubicación lo suficientemente estable, podría resultar potencialmente peligroso debido al riesgo de caída. Muchas lesiones, especialmente a los niños, pueden evitarse adoptando precauciones sencillas como pueden ser:

• Utilizar dispositivos de fijación como pueden ser soportes de montaje mural recomendados por el fabricante.
• Emplear únicamente muebles que puedan soportar de forma segura el monitor.
• Asegurarse de que el monitor no sobresale del borde del mueble que sirve de apoyo.
• No colocar el monitor sobre muebles altos (por ejemplo, armarios o librerías) sin anclar el mueble y el monitor a un soporte adecuado.
• No colocar los monitores sobre paños u otros materiales ubicados entre el monitor y el mueble de apoyo.
• Educar a los niños sobre los peligros de trepar a los muebles para llegar al monitor o a sus controles.
• Este equipo no es adecuado para su uso en lugares en los que sea probable que los niños puedan estar sin la supervisión de un adulto.

Especialmente para la seguridad de los niños

• No permita que los niños trepen al monitor o jueguen con éste.
• No coloque el monitor sobre muebles que se puedan usar como peldaños, como pueden ser los cajones de una cómoda.
• Recuerde que los niños se pueden agitar mientras ven un programa, especialmente en un monitor en el que las cosas se ven "más grandes que en la vida real". Deberá tenerse cuidado de colocar o instalar el monitor en lugares en los que no se pueda empujar, mover o tirar al suelo.
• Deberá procurarse enrutar todos los cables conectados al monitor de modo que los niños curiosos no puedan tirar de ellos ni agarrarlos.

INSTRUCCIONES DE SEGURIDAD

• No emplee el monitor en lugares con un nivel elevado de polvo o humedad ni donde éste pueda entrar en contacto con aceite o vapor. Tampoco lo utilice en un entorno en el que haya gases corrosivos (dióxido de azufre, sulfuro de hidrógeno, dióxido de nitrógeno, cloro, amoniaco, ozono, etc.), ya que esto podría provocar un incendio.
• Asegúrese de que el monitor no entre en contacto con agua ni otros líquidos. Asegúrese de no introducir en el monitor objetos como pueden ser clips o chinchetas, ya que esto podría causar incendios o descargas eléctricas.
• No coloque el monitor encima de objetos inestables ni en lugares inseguros. No permita que el monitor reciba golpes fuertes ni que vibre demasiado. La caída o pérdida de equilibrio del monitor podría dañarlo.
• No utilice el monitor cerca de aparatos de calefacción ni en lugares donde puedan existir temperaturas elevadas, ya que esto podría conducir a la generación de calor excesivo y provocar un incendio.
• No utilice el monitor en lugares en los que pueda estar expuesto a la luz solar directa. Existe riesgo de que la caja se deforme o de que se produzca un fallo de funcionamiento si se utiliza el monitor bajo la luz solar directa.
• Asegúrese de limpiar periódicamente el polvo y la suciedad adheridos a los respiraderos. Si se acumulara polvo en los respiraderos o en el interior del monitor, podría producirse recalentamiento excesivo, un incendio o fallos de funcionamiento.

Solicite la limpieza del interior del monitor a un distribuidor o servicio técnico autorizado de SHARP.

- La toma de corriente deberá estar instalada cerca del equipo y ser accesible fácilmente.

Cable de alimentación

• Emplee únicamente el cable de alimentación suministrado con el monitor.
• No dañe el cable de alimentación ni coloque objetos pesados sobre el mismo. No lo estire ni lo doble excesivamente.
  Tampoco añada cables alargadores ni regletas. Si el cable se daña, podrían producirse incendios o descargas eléctricas.
• No utilice el cable de alimentación con una regleta. La adición de un cable alargador o una regleta podría causar un incendio por sobrecalentamiento.
• No retire ni inserte el enchufe con las manos mojadas. Podrían producirse descargas eléctricas.
• Desenchufe el cable de alimentación si no piensa utilizar el equipo durante un período de tiempo prolongado.
• No intente reparar el cable de alimentación si éste está roto o no funciona adecuadamente. Solicite cualquier reparación al representante de servicio técnico autorizado.

PRECAUCIONES DE MONTAJE

• Este producto es para uso en interiores.
• Al desplazar el monitor, asegúrese de sujetarlo por los lados o por la base. No lo sujete por el panel de LCD ni por los botones. Esto podría provocar daños en el producto, fallos o lesiones.
• Utilice el monitor perpendicular a una superficie nivelada.
• Este monitor deberá utilizarse a una temperatura ambiente de entre 5 y 35°C. Proporcione espacio suficiente alrededor del monitor para evitar que el calor se acumule en su interior.

Para el monitor en orientación horizontal

200 50 71 50 82 Unidad: mm

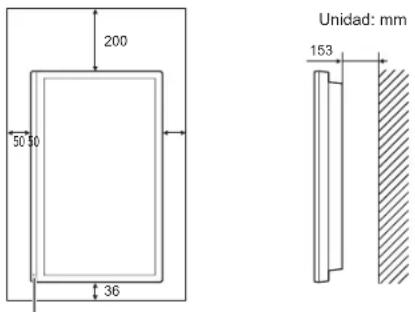

Para el monitor en orientación vertical

200 50 50 36 Unidad: mm 153

LED indicador de conexión

• Las condiciones de temperatura podrían cambiar al utilizar el monitor conjuntamente con los equipos opcionales recomendados por SHARP. En dichos casos, compruebe las condiciones de temperatura especificadas por los equipos opcionales.
• No bloquee ninguna ranura de ventilación. Si la temperatura del interior del monitor aumentara, podrían producirse malfuncionamientos.
• No coloque el monitor sobre un dispositivo que genere calor.
• Para instalar el monitor con orientación vertical, se necesita un brazo de fijación compatible con las especificaciones VESA. La base que se suministra con este producto no sirve para la instalación con orientación vertical.
• Respete lo siguiente cuando instale el monitor en orientación vertical. El incumplimiento de las siguientes medidas podría provocar malfuncionamientos.

- Instale el monitor de modo que el LED indicador de conexión quede ubicado en la parte inferior.

• Ajuste PORTRAIT/LANDSCAPE INSTALL en el menú MONITOR a PORTRAIT . (Véase el MANUAL DE INSTRUCCIONES.)

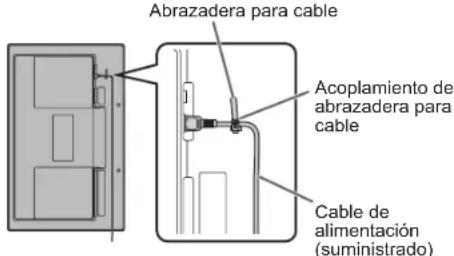

• Asegúrese de apretar el cable de alimentación (suministrado) en el acoplamiento de abrazadera para cable de usando la abrazadera para cable suministrado. Cuando apriete el cable de alimentación, tenga cuidado de dañar el terminal del cable de alimentación. No doble excesivamente el cable de alimentación.

Abrazadera para cable Acoplamiento de abrazadera para cable Cable de alimentación (suministrado)

• No presione la superficie del monitor. Si lo hace, puede provocar irregularidades en la pantalla.
• Una vez efectuado el montaje, asegúrese de que el monitor está instalado de forma segura y que no se puede aflojar de la pared o el soporte.
• Para colocar una ménsula de montaje compatible con VESA, use tornillos M6 que sean 8 mm a 10 mm más largos que la ménsula de montaje.

8 - 10 mm Tornillos (M6) Ménsula de montaje Montaje del monitor

• Asegúrese de utilizar un soporte de montaje mural diseñado para la instalación del monitor.
• Este monitor y el soporte deberán instalarse en una pared con una resistencia de al menos 4 veces el peso del monitor. Realice la instalación mediante el método más adecuado para el material y la estructura.
• No utilice un destornillador de impacto.
• No utilice orificios de tornillos que no sean orificios de tornillos para soportes de montaje, que se ubican en la parte trasera del monitor para la instalación.

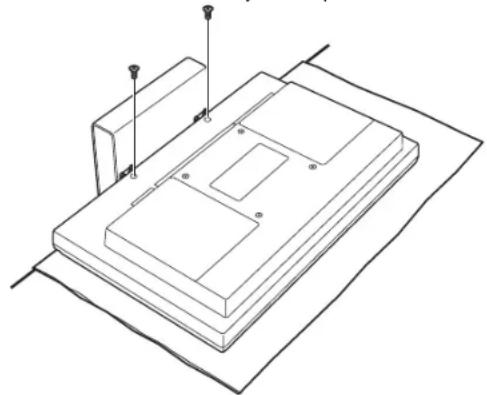

■Cómo retirar la base

! Precaución

• Si ya hay cables conectados, desconéctelos todos.

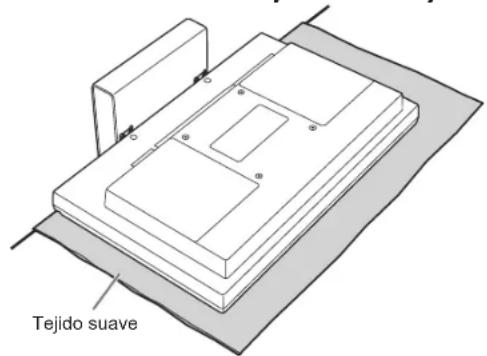

• Extienda un tejido grueso y suave (manta, etc.), para que no se deteriore el panel LCD, sobre una superficie plana donde quepa todo el monitor y coloque el monitor con el panel LCD orientado hacia abajo encima del tejido.

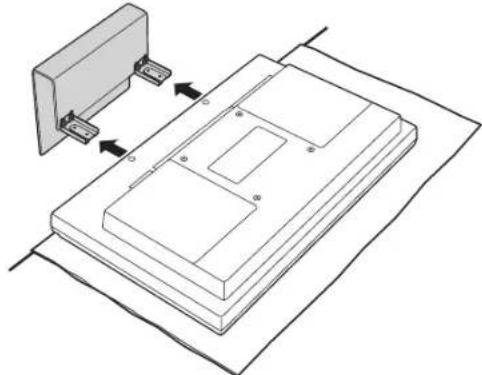

1. Retire los tornillos (x2) que sujetan la base, y retire la base.

Aparte los tornillos extraídos y no los pierda.

1. Tire de la base para sacarla del monitor. 4.

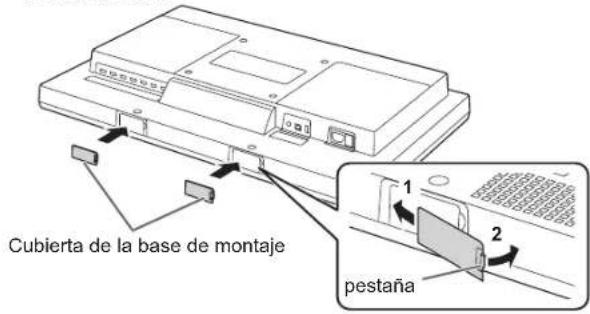

Instale las cubiertas de la base de montaje suministradas en los orificios en los que estaba sujeta la base.

Instale las cubiertas de forma que las pestañas queden en el lado derecho.

Cubierta de la base de montaje pestaña

■Instalación de la base

Móntela en el orden inverso a cómo la desmontó.

Especificaciones

Modelo 8M-B32C1
Requisitos de alimentación 100 V - 240 V ca, 2,9 A, 50/60 Hz
Temperatura de funcionamiento * 5°C a 35°C
Humedad de funcionamiento 20% al 80% (sin condensación)
Consumo de energía (Máxima) 260 W
Dimensiones (mm)(excluidas las protuberancias)	Con la baseAprox. 751 (Anchura) x 260 (Profundidad) x 540 (Altura)Sin la baseAprox. 751 (Anchura) x 99 (Profundidad) x 469 (Altura)
Peso (kg)	Aprox. 13,3 (solo el monitor)Aprox. 19,2 (con la base colocada)

* Las condiciones de temperatura podrían cambiar al utilizar el monitor conjuntamente con los equipos opcionales recomendados por SHARP. En dichos casos, compruebe las condiciones de temperatura especificadas por los equipos opcionales.
Como parte de la política de mejoras continuas, SHARP se reserva el derecho de realizar cambios en el diseño y especificaciones para la mejora del producto sin previo aviso. Las figuras indicadas que especifican el rendimiento son valores nominales de los aparatos de producción. Puede haber algunas desviaciones de estos valores en los aparatos individuales.

Componentes suministrados

Si falta algún componente, póngase en contacto con su distribuidor.

□ Monitor de pantalla de cristal líquido: 1
□ Abrazadera para cable: 5
□ Cable de alimentación
□ Cubierta de la base de montaje: 2
□ CD-ROM: 1
□ Manual de Instalación (este manual): 1

* SHARP Corporation posee los derechos de autor del programa Disco de utilidades. No lo reproduzca sin permiso.

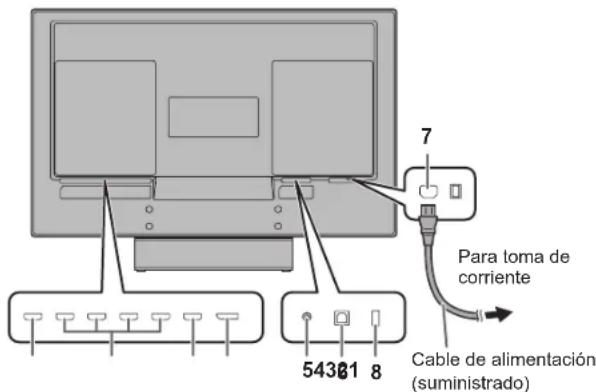

Conexiones

Para loma de corriente Cable de alimentación (suministrado)

1. Terminal de entrada HDMI1 (8K)
2. Terminal de entrada HDMI2 (8K, HDMI×4)*
3. Terminal de entrada HDMI3 (4K)
4. Terminal de entrada DisplayPort (4K)
5. Terminal de salida de audio
6. Puerto USB tipo B (USB2.0)
7. Terminal de entrada de corriente
8. Terminal para actualización del firmware (Normalmente no se utiliza.)

* Conéctelos de forma que las señales de salida del dispositivo con salida compatible con 8K se muestren en las posiciones correctas.

Seleccione una entrada de audio en HDMI2 AUDIO SELECT del menú SETUP . (HDMI2-A está seleccionado como valor predeterminado de fábrica.)

!Precaución

• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar los cables. Asimismo, lea el manual del equipo que desea conectar.
• No use ningún cable que tenga dañado o deformado el terminal. Si usa este tipo de cables pueden generar fallos de funcionamiento.
• No doble demasiado ni aplique fuerza en exceso sobre los cables. De lo contrario puede romperlos o dañarlos.

CONSEJOS

• Las imágenes podrían no visualizarse correctamente dependiendo del ordenador (tarjeta de vídeo) que se conecte.
• Si la salida de audio del dispositivo de reproducción se conecta directamente a los altavoces o a otros aparatos, el vídeo del monitor podría aparecer retardado respecto a la parte de audio.
  El audio se debe reproducir a través de este monitor, conectando el dispositivo reproductor al monitor, y conectando la salida de audio del monitor a os altavoces u otros dispositivos.
• Instale SHARP Information Display Downloader.
• Descargue SHARP Display Calibration Utility desde SHARP Information Display Downloader.
• Cuando utilice SHARP Display Calibration Utility, conecte el monitor al ordenador en el que esté SHARP Display Calibration Utility mediante un cable USB de venta en comercios.
• Si está instalada la Information Display Downloader, podrá consultar y descargar las versiones más recientes de los programas de software.
• Para obtener información detallada acerca de SHARP Information Display Downloader, consulte el manual de instrucciones de dicha aplicación.
  * Debe disponer de un entorno de red que permita acceder a Internet.
• Los términos HDMI y HDMI High-Definition Multimedia Interface, y el Logotipo HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.
• DisplayPort es una marca registrada de Video Electronics Standards Association.
• VESA es una marca registrada o una marca comercial de Video Electronics Standards Association en los Estados Unidos de América y/u otros países.
• Todos los demás nombres de marcas y productos son marcas comerciales o marcas registradas de sus respectivos propietarios.

Encendido/apagado

!Precaución

• Encienda el monitor antes de encender el ordenador o el dispositivo de reproducción.
• Cuando apague el interruptor primario o el botón POWER y lo vuelva a encender, espere siempre 5 segundos como mínimo. Un intervalo demasiado corto podría provocar malfuncionamientos.

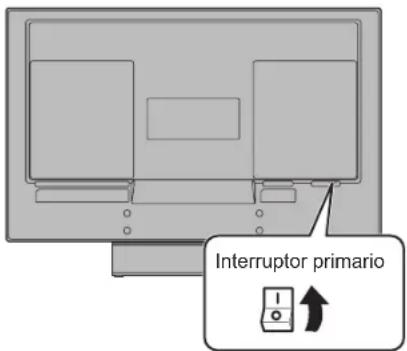

Encendido de la alimentación principal

Interruptor primario

Modo desactivado, cuando alimentación principal está apagada.

!Precaución

• La alimentación principal deberá encenderse/apagarse con el interruptor primario. No conecte/desconecte el cable de alimentación ni active/desactive el disyuntor mientras el interruptor primario está encendido.
• Para la desconexión eléctrica completa, desconecte el enchufe principal.

Encendido/apagado

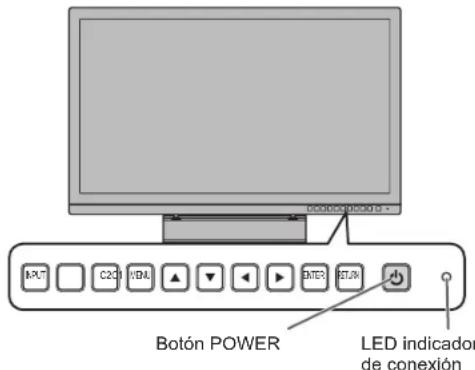

Pulse el botón POWER para encender/apagar. Espere 15 minutos o más antes de usarlo para que se estabilice la calidad de la imagen.

BOTÓN POWER LED indicador de conexión

Estado Estado del monitor
Encendido de verde Alimentación encendida
No iluminado.	Alimentación apagada (estado en espera*)
Encendido de naranja	Estado de espera de señal de entrada

* modo preparado

■Operaciones después del primer encendido

Ajuste de fecha y hora

- Si aún no se ha ajustado la hora, aparecerá la pantalla de ajuste de la fecha y la hora. Ajuste la fecha y la hora.

DATE/TIME SETTING — / — / — — : : — 01 / 21 00 // OK:[ENTER] CANCEL:[RETURN]

1. Pulse el botón ◀ para seleccionar la fecha y la hora y pulse el botón ▲ o ▼ para cambiar los valores numéricos.
2. Pulse el botón ENTER.
   Asegúrese de ajustar la fecha y la hora.
3. La pantalla de ajuste de la fecha y la hora se cerrará automáticamente si no se lleva a cabo ninguna operación durante aproximadamente 15 segundos. La fecha y la hora podrán ajustarse utilizando DATE/TIME SETTING en el menú SETUP cuando desaparezca la pantalla de ajuste de la fecha y la hora.

CONSEJOS

• Ajuste la fecha en el orden "Día/Mes/Año".
• Ajuste la hora en el formato de 24 horas.
• El reloj es alimentado por la pila interna.
• Si ya ha ajustado la hora pero aparece la pantalla de ajuste de la fecha y la hora en el encendido, la pila interna podría estar gastada. Póngase en contacto con su distribuidor o servicio técnico autorizado de SHARP para obtener ayuda sobre la sustitución de la pila.
• Vida estimada de la pila interna: aproximadamente 5 años (dependiendo del funcionamiento del monitor)
• La pila inicial se ha insertado en el momento de la salida de fábrica del monitor, por lo que podría agotarse antes del tiempo esperado de vida útil.

MEMO

Inhalt

[DEUTSCH]

WICHTIGE INFORMATIONEN....1
