Tipo de producto	Lavadora de carga frontal
Marca	Candy
Modelo	MCO4107T1207
Capacidad de lavado	7 kg
Velocidad de centrifugado máxima	1200 rpm
Clase energética	A+++
Consumo de energía anual	220 kWh/año
Consumo de agua anual	10500 L/año
Nivel sonoro (lavado/centrifugado)	55 dB / 75 dB
Dimensiones (Al x An x Pr)	85 x 60 x 50 cm
Peso neto	70 kg
Alimentación	220-240 V ~ 50 Hz
Programas de lavado	Algodón, Sintético, Delicado, Rápido 30 min, Eco, Deporte, Mixto, Aclarado + Centrifugado, Solo centrifugado
Funciones especiales	Inicio diferido, Bloqueo infantil, Seguridad antidesbordamiento, Detección de desequilibrio
Mantenimiento y limpieza	Limpieza regular del filtro, vaciado de la bomba, limpieza de la junta de la puerta y del tambor
Piezas de repuesto y reparabilidad	Junta de la puerta, bloqueo de la puerta, bisagra de la puerta, abrazaderas de apriete, cajón de detergente
Instrucciones de reemplazo	Junta de la puerta: retirar abrazadera externa, retirar junta, colocar nueva. Bloqueo: retirar panel superior, cajón, panel de control, luego bloqueo. Bisagra: retirar tornillos, tirar de la puerta hacia arriba.
Índice de reparabilidad	8.0 / 10

Preguntas frecuentes - MCO4107T1207 CANDY

¿Qué hacer si la puerta no se abre?

Primero verifique si el ciclo ha terminado. Si el bloqueo sigue atascado, desconecte la alimentación y espere unos minutos. Si el problema persiste, es necesario reemplazar el bloqueo de la puerta. Consulte las instrucciones para retirar el panel superior, el cajón de detergente y el panel de control antes de acceder al bloqueo.

¿Cómo reemplazar la junta de la puerta?

Use un destornillador plano como palanca para retirar la abrazadera externa de la junta. Despegue la solapa de la junta para acceder al interior. Retire la abrazadera del tubo con un destornillador. Coloque la nueva junta alineando las muescas, luego vuelva a colocar las abrazaderas y apriételas.

¿Cómo desmontar la bisagra de la puerta?

Con una llave Torx n°25, retire los tornillos que fijan la bisagra al armario. Tire de la puerta hacia arriba para retirarla. Si su modelo tiene una bisagra de plástico, primero retire los tornillos de la bisagra de plástico. Conserve las almohadillas durante el montaje.

¿Cómo limpiar el filtro de la bomba?

Desconecte el aparato. Abra la trampilla de acceso al filtro (generalmente abajo a la derecha). Coloque un recipiente para recoger el agua. Gire el filtro en sentido antihorario y retírelo. Limpie los residuos y vuelva a colocarlo. Cierre la trampilla.

La máquina no desagua, ¿qué revisar?

Comience por verificar que el filtro de la bomba no esté obstruido. Inspeccione la manguera de desagüe por si hay dobleces o atascos. Asegúrese de que la altura de salida sea correcta (entre 60 y 100 cm). Si el problema persiste, la bomba de desagüe puede estar defectuosa.

¿Cómo quitar el cajón de detergente para limpiarlo?

Abra completamente el cajón. Sujete el cajón con ambas manos y tire firmemente hacia afuera. Desenganche la parte frontal del cajón con cuidado de no dañar los ganchos. Limpie el cajón con agua tibia y séquelo antes de volver a montarlo.

El tambor gira de forma anormal o hace ruido, ¿qué hacer?

Verifique que la máquina esté nivelada (ajuste las patas). Inspeccione la junta de la puerta por si hay objetos atascados. Si el ruido persiste, puede haber un objeto extraño en la cubeta o un problema en los rodamientos. Contacte a un profesional.

¿Cómo cambiar el bloqueo de la puerta?

Desconecte el aparato. Retire el panel superior desatornillando los tornillos traseros. Retire el cajón de detergente y el panel de control (desenganche las conexiones). Localice el bloqueo, desatornille sus fijaciones (Torx), desconecte los cables identificando las conexiones. Monte en orden inverso.

¿Por qué la máquina ya no calienta?

Puede deberse a una resistencia defectuosa, un sensor de temperatura o un problema en la placa electrónica. Verifique el termostato y la resistencia con un multímetro. Si alguno está fuera de servicio, reemplace la pieza. Llame a un profesional si es necesario.

¿Cómo reiniciar la placa electrónica?

Desconecte la máquina de la toma de corriente durante al menos 10 minutos. Vuelva a conectarla. Si el problema persiste (pantalla bloqueada, códigos de error), puede ser necesario un reinicio de fábrica mediante el botón Start/Stop en combinación con otras teclas. Consulte el manual para el procedimiento exacto de su modelo.

MANUAL DE USUARIO MCO4107T1207 CANDY

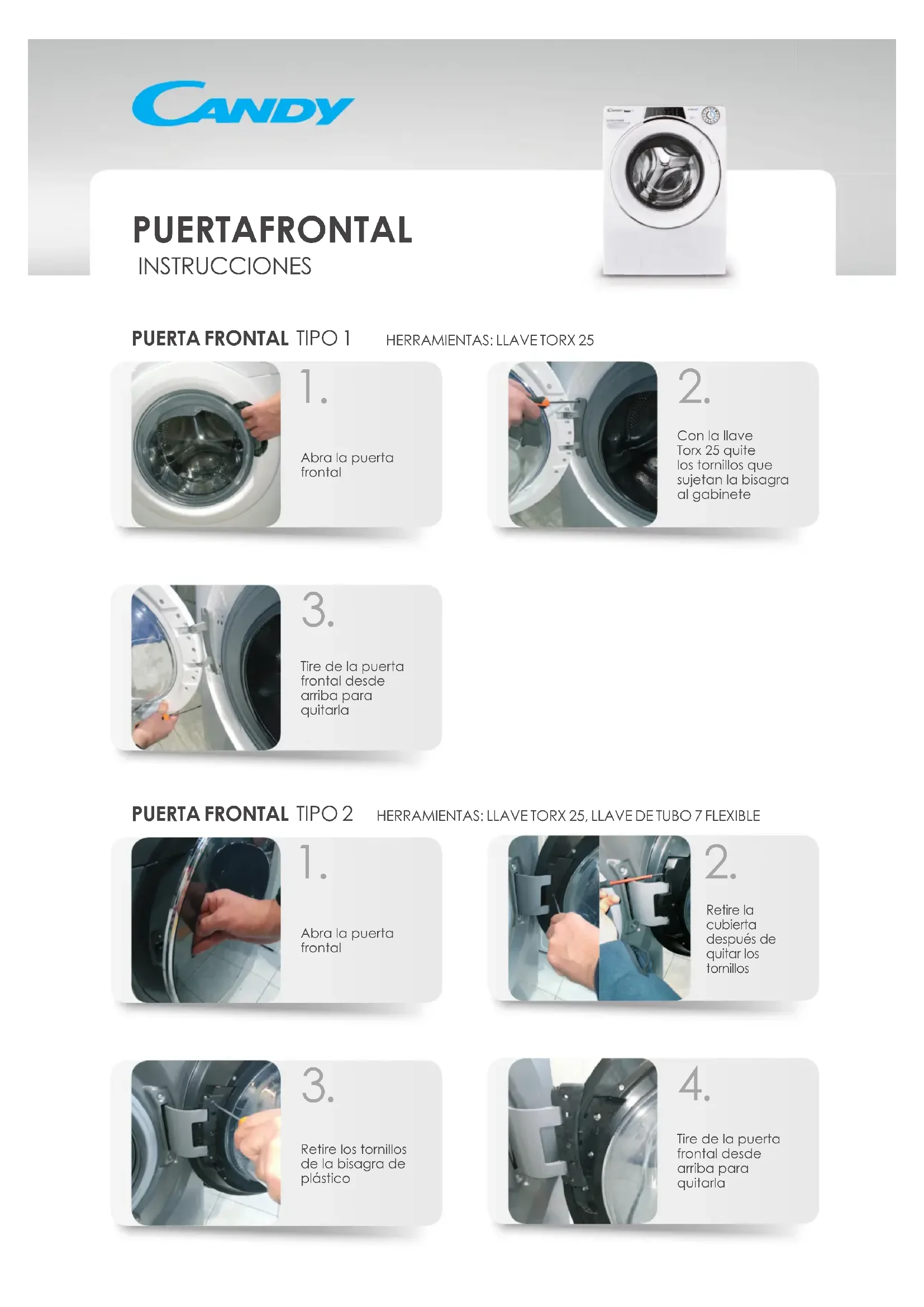

PUERTA FRONTAL TIPO 1

HERRAMIENTAS: LLAVETORX 25

Abra la puerta frontal

Con la llave Torx 25 quite los tornillos que sujetan la bisagra al gabinete

Tire de la puerta frontal desde arriba para quitarla

PUERTA FRONTAL TIPO 2

HERRAMIENTAS: LLAVETORX 25, LLAVE DE TUBO 7 FLEXIBLE

Abra la puerta frontal

Retire la cubierta después de quitar los tomillos

Retire los tornillos de la bisagra de plástico

Tire de la puerta frontal desde arriba para quitarla

BISAGRA

INSTRUCCIONES

BISAGRA TIPO 1 HERRAMIENTAS: LLAVETORX 25

Abra la puerta frontal

Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

Tire de la puerta frontal desde amiba para quitarla

Retire todos los tornillos de la puerta frontal

Separe el bastidor principal del bastidor secundario

Vuelca a colocar la bisagra y tenga cuidado de no perder los cojinetes

BISAGRA TIPO 2 HERRAMIENTAS: LLAVETORX 25, LLAVE DETUBO 7 FLEXIBLE

Abra la puerta frontal

Retire la cubierta después de quitar los tornillos

Retire los tornillos de la bisagra de plástico

Tire de la puerta frontal desde arriba para quitarla

Retire el sujetador de la puerta

Después de guitar la correa, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Retire los tornillos externos de la bisagra

Retire los tornillos situados adentro del gabinete con la llave de tubo 7. Retire la bisagra

SEGURO DE LA PUERTA TIPO 1

HERRAMIENTAS: TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con la llave Torx retire los tornillos de sujeción del seguro de la puerta y presione el broche.

Retire el seguro de la puerta

Desconecte el cableado, en caso de conexiones "faston", preste atención y no invierta el cableado

SEGURO DE LA PUERTA TIPO 2

HERRAMIENTAS: TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con la llave Torx retire los tornillos de sujeción del seguro de la puerta

Desarme la encimera y los adornos

Desarme el dispensador y el bisel

Retire el seguro de la puerta

Retire la protección contra el agua

Vuelva a colocar el seguro de la puerta prestando atención a la conexión mecánica de la apertura de emergencia y las conexiones eléctricas

EMPAQUE DE LA PUERTA

INSTRUCCIONES

EMPAQUE DE LA PUERTA

HERRAMIENTAS: LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

Abra la puerta frontal

Use el destornillador plano como palanca y retire la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

Con el destornillador plano quite la abrazadera en el tubo

Coloque el empaque nuevo prestando atención a las muescas de posicionamiento

Inserte la abrazadera de alambre en el lado del tubo

Apriete la abrazadera hasta que quede al ras en el tubo usando las herramientas

Coloque el empaque en el gabinete. Sujete la abrazadera externa y apriétela (de ser necesario con la pinza)

CAJÓN DEL DETERGENTE

INSTRUCCIONES

CAJÓN DEL DETERGENTE

Abra el cajón del detergente

Con las dos manos tire firmlyemente del cajón

Desenganche la cubierta del cajón del detergente teniendo cuidado de no romper los ganchos
