| Tipo de producto | Placa de cocción por inducción |
| Número de zonas de cocción | 4 zonas |
| Dimensiones (L x P x A) | 90 x 52 x 5 cm (estimado) |
| Peso | Aproximadamente 12 kg (estimado) |
| Alimentación eléctrica | 220-240 V ~ 50/60 Hz |
| Potencia máxima total | Aproximadamente 7,2 kW (estimado) |
| Función Booster | Disponible en cada zona (5 min, luego vuelve a potencia 9) |
| Función Bridge | Permite usar dos zonas contiguas como una sola (izquierda o derecha) |
| Temporizador | Ajustable de 1 a 99 minutos, apagado automático de la zona |
| Cuenta atrás | Temporizador sin apagado de las zonas |
| Seguridad infantil (Child Lock) | Bloqueo de los mandos |
| Detección de cacerola (Pot Detection) | Visualización « u » si ausencia de cacerola adecuada |
| Indicador de calor residual | Visualización « H » en cada zona |
| Apagado automático de seguridad | Sí (según nivel de potencia, hasta 520 min) |
| Material de la superficie | Vidrio cerámico |
| Limpieza | Productos específicos para vitrocerámica, evitar abrasivos y vapor |
| Recipientes compatibles | Fondos ferromagnéticos (acero esmaltado, hierro fundido, acero inoxidable especial inducción) |
| Conexión eléctrica | Por un técnico cualificado, puesta a tierra obligatoria |
| Servicio posventa | Centro de asistencia técnica autorizado por el fabricante |
| Piezas de repuesto | Utilizar exclusivamente piezas originales |
| Garantía | Válida si instalación y uso conforme a las instrucciones |
Preguntas frecuentes - Integra 90 B2 Octa Airforce
Preguntas de los usuarios sobre Integra 90 B2 Octa Airforce
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones Integra 90 B2 Octa - Airforce y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Integra 90 B2 Octa de la marca Airforce.

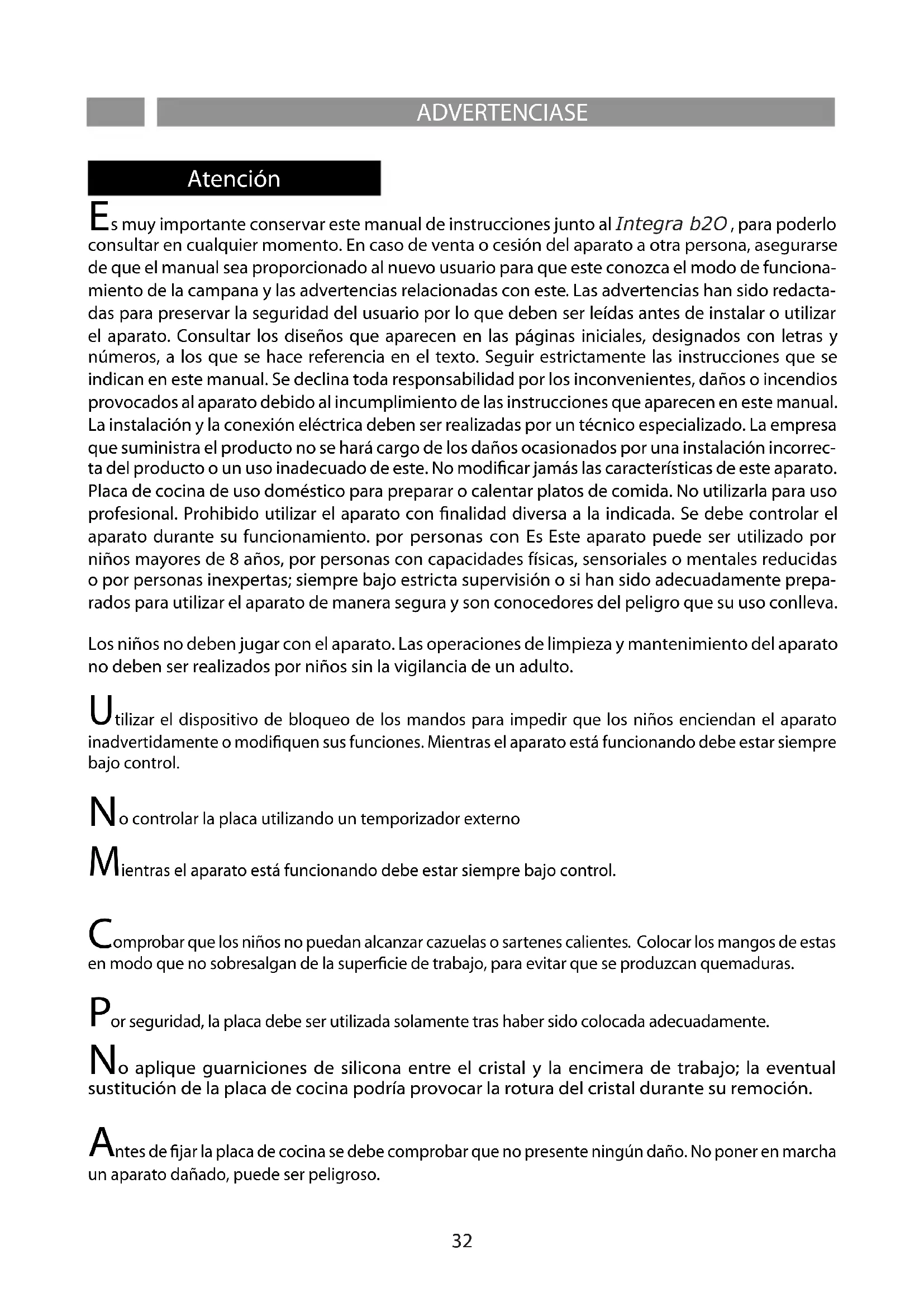

MANUAL DE USUARIO Integra 90 B2 Octa Airforce
Es muy importante conservar este manual de instrucciones junto al Integra b20, para poderlo consultar en cualquier momento. En caso de venta o cesión del aparato a otra persona, asegurarse de que el manual sea proporcionado al nuevo usuario para que este conozca el modo de funcionamiento de la campana y las advertencias relacionadas con este. Las advertencias han sido redactadas para preservar la seguridad del usuario por lo que deben ser leídas antes de instalar o utilizar el aparato. Consultar los diseños que aparecen en las páginas iniciales, designados con letras y números, a los que se hace referencia en el texto. Seguir estrictamente las instrucciones que se indican en este manual. Se declina toda responsabilidad por los inconvenientes, daños o incendios provocados al aparato debido al incumplimiento de las instrucciones que aparecen en este manual. La instalación y la conexión eléctrica deben ser realizadas por un técnico especializado. La empresa que suministra el producto no se hará cargo de los daños ocasionados por una instalación incorrecta del producto o un uso inadecuado de este. No modificar jamás las características de este aparato. Placa de cocina de uso doméstico para preparar o calentar platos de comida. No utilizarla para uso profesional. Prohibido utilizar el aparato con finalidad diversa a la indicada. Se debe controlar el aparato durante su funcionamiento. por personas con Es Este aparato puede ser utilizado por niños mayores de 8 años, por personas con capacidades físicas, sensoriales o mentales reducidas o por personas inexpertas; siempre bajo estricta supervisión o si han sido adecuadamente preparados para utilizar el aparato de manera segura y son conocedores del peligro que su uso conlleva.
Los niños no deben jugar con el aparato. Las operaciones de limpieza y mantenimiento del aparato no deben ser realizados por niños sin la vigilancia de un adulto.
Utilizar el dispositivo de bloqueo de los mandos para impedir que los niños enciendan el aparato inadvertamente o modifiquen sus funciones. Mientras el aparato está funcionando debe estar siempre bajo control.
No controlar la placa utilizando un temporizador externo
Mientras el aparato está funcionando debe estar siempre bajo control.
Comprobar que los niños no puedan alcanzar cazuelas o sartenes calientes. Colocar los mangos de estas en modo que no sobresalgan de la superficie de trabajo, para evitar que se produzcan quemaduras.
Por seguridad, la placa debe ser utilizada solamente tras haber sido colocada adecuadamente.
No aplique guarniciones de silicona entre el cristal y la encimera de trabajo; la eventual sustitución de la placa de cocina podría provocar la rotura del cristal durante su remoción.
Antes de fijar la placa de cocina se debe comprobar que no presente ningún daño. No poner en marcha un aparato dañado, puede ser peligroso.
Si el cable de alimentación estuviese dañado, este deberá ser sustituido exclusivamente por personal cualificado o por un centro de asistencia autorizado.
La adecuada colocación del aparato y su conexión a la red eléctrica debe ser realizada únicamente por personal especializado. La seguridad eléctrica está garantizada sólo si la placa de cocina se conecta a una toma de tierra adecuada. En caso de duda es necesario que un electricista profesional controle la instalación eléctrica. Si el cable de alimentación estuviese dañado, este deberá ser sustituido exclusivamente por personal cualificado o por un centro de asistencia autorizado.
No utilizar alargadores o enchufes con tomas múltiples para conectar la placa de cocina a la red eléctrica, ya que no se puede garantizar la seguridad (ej. riesgo de sobrecalentamiento).
Antes de conectar la placa de cocina se debe comprobar si los datos de la conexión (tensión y frecuencia) que aparecen en la placa coinciden con los datos de la red eléctrica.
Ya que en caso contrario la máquina podría sufrir daños. En caso de duda consultar a un electricista.
Para llevar a cabo actividades de instalación y mantenimiento, o reparaciones, se debe desconectar el aparato de la red eléctrica.
Se deben respetar todas las normas relacionadas con la ventilación
ATENCIÓN: Si la superficie está agrietada, apagar el aparato para evitar posibles descargas eléctricas.
No abrir jamás el revestimiento del aparato. El contacto con piezas con tensión o la modificación de las estructuras eléctricas o mecánicas puede causar daños en el funcionamiento.
La placa de inducción no debe ser utilizada como superficie de trabajo. Los recipientes con superficies rugosas pueden rayar la placa.
Mantener siempre perfectamente secas las zonas de cocción y las bases de los recipientes.
La instalación eléctrica debe tener al principio del equipo un interruptor que garantice una desconexión omnipolar con una apertura de los contactos de al menos 3 mm.
ATENCIÓN: los dispositivos de protección de la placa de cocción deben ser solamente los proyectados por el fabricante del equipo de cocción o los indicados en las instrucciones del fabricante del aparato como adecuados para sus uso, así como los dispositivos de protección de la placa de cocción incorporados en el aparato. El uso de dispositivos de protección no adecuados puede provocar accidentes.
En fase de instalación el equipo debe estar conectado a una alimentación cuya impedencia al sistema debe ser adecuada a un valor de 0,005+j0,005[Ohm].
Peligro de incendio
E I aceite y la grasa muy calientes arden con facilidad.
No dejar fuera de control aceite o grasa muy calientes ya que podrían producirse llamas.
Si esto sucediese no se debe intentar apagar las llamas con agua. Utilizar para apagar las llamas una tapa o un plato con un revestimiento ignífugo. Apagar la placa de cocina. No colocar jamás objetos inflamables sobre la placa de cocina.
ATENCIÓN: Peligro de incendio: no dejar jamás objetos sobre la superficie de cocción.
Peligro de sufrir quemaduras
ATENCIÓN: Este aparato y sus piezas alcanzan temperaturas elevadas durante su uso.
Se debe prestar atención para evitar tocar los elementos calientes.
Mantener alejados del aparato a los niños menores de 8 años.
No colocar sobre la placa de inducción objetos como cuchillos, tenedores, cucharas o tapaderas ya que se pueden sobrecalentar.
No calentar contenedores cerrados, por ejemplo latas, sobre las zonas de cocción. La presión generada podría hacer explotar el contenedor.
Para cocinar por inducción se pueden utilizar únicamente recipientes ferromagnéticos; y concretamente: acero vitrificado, hierro fundido, cazuelas especiales para inducción realizadas con acero inoxidable.
Utilizar exclusivamente cazuelas y sartenes con la base lisa. No introducir ningún objeto entre la base de la cazuela y la placa de vitrocerámica (ej. adaptadores).
| Zona de Cocción Diámetro mínimo Diámetro máximo aconsejado | ||
| 1 210x190mm(Booster power) | 200mm* | |
| 2 | 210x190mm(Booster power) | 200mm* |
| 3 | 210x190mm(Booster power) | 200mm* |
| 4 210x190mm(Booster power) | 200mm* | |
* el diámetro máximo aconsejado corresponde con el diámetro de la zona de cocción; se pueden utilizar cazuelas con un diámetro mayor pero el calor no se difundirá uniformemente.
Para saber si los recipientes son adecuados, comprobar que sean atraídos por un imán.
Existe otro tipo de recipiente especial para la cocción por inducción con base no ferromagnética.
No utilizar jamás recipientes de: acero fino, vidrio, cerámica, cobre o aluminio. No colocar ningún recipiente vacío sobre la zona de cocción. Podría ocasionar daños.
No colocar ningún recipiente caliente sobre el panel de mandos, sobre los indicadores o en el marco de la placa. Podría ocasionar daños.
Peligro de averías
La evaporación total del líquido contenido en las cazuelas puede ocasionar daños a la placa de vitrocerámica. El fabricante no se hace responsable de los daños ocasionados por este motivo.
El aparato posee un ventilador para la refrigeración. Si bajo la placa de cocina hay un cajón, se debe dejar el espacio adecuado entre el contenido del cajón y la parte inferior del aparato, para no dificultar la ventilación.
Si debajo de la placa de cocina hay un cajón, no se debe meter en este objetos pequeños u hojas de papel que en caso de ser aspirados, podrían romper el ventilador y dificultar la refrigeración del aparato, tampoco se deben colocar objetos inflamables o metálicos ya que podrían calentarse o quemarse.
La encimera de trabajo debe ser plana y horizontal. Los rebajes del mueble deben efectuarse antes de instalar el aparato. Elimine las virutas para no poner en peligro el funcionamiento de los componentes eléctricos.
Teniendo en cuenta la ventilación de la placa de cocina es necesario prever lo siguiente:
-si la placa se instala en un cajón, deje 65 mm de distancia entre el cajón y la parte superior de la encimera de trabajo (fig.1).
Si la placa de cocina se monta detrás de la puerta de un mueble, ponerla en funcionamiento sólo si la puerta está abierta.
Cerrar la puerta del mueble sólo cuando el aparato y las señales del calor residual estén apagados.
Si el aparato se coloca sobre un horno o una cocina eléctrica dotada con sistema pirolítico no se debe poner en marcha mientras el procedimiento pirolítico esté activo, ya que puede hacer saltar la protección de sobrecalentamiento de la placa de cocina.
La placa de cocina no debe instalarse sobre el lavavajillas, en cuanto el vapor emitido por el mismo podría ocasionar un mal funcionamiento del circuito electrónico de la placa de cocina.
No utilizar ningún aparato de vapor, ya que el vapor podría introducirse en las piezas sometidas a tensión y provocar un cortocircuito.
Las intervenciones o reparaciones del aparato durante el período de garantía, deben ser realizadas exclusivamente por el servicio de asistencia técnica autorizado por el fabricante; en caso contrario la garantía queda anulada y expira inmediatamente. Si surgen problemas derivados del incumplimiento de esta premisa, el fabricante no considerará válida la garantía.
Sustituir las piezas averiadas o defectuosas con recambios originales: sólo estos garantizan el respeto de las normas de seguridad.
Advertencia para personas con marcapasos: se debe tener en cuenta que en el área cercana al aparato cuando este está en marcha se genera un campo electromagnético.
Después del uso apague la placa de cocinar y no confíe en el detector de ollas.
La posibilidad de que el funcionamiento del marcapasos se altere es muy remota. En caso de duda le recomendamos que se ponga en contacto con el fabricante del marcapasos o con su médico.
Ruidos
La inducción puede generar un ligero ruido; este puede variar en función del material, el tipo de cazuela y la potencia seleccionada.
Cuando la placa se utiliza con frecuencia, el ventilador de refrigeración se enciende para garantizar la duración del sistema electrónico, generando así un zumbido: este es totalmente normal.
Primer uso
Limpiar la placa de cocina con un paño húmedo y secarla completamente antes de utilizarla por primera vez. Se recomienda secar bien el aparato tras haberlo limpiado con un paño húmedo para evitar que queden residuos de cal.
Cuando se enciende por primera vez el aparato pueden aparecer olores o humos. Con el uso, el olor se reduce hasta desaparecer. La aparición de olores y de humo no es síntoma de problemas en la conexión o de daños en el aparato y estos no son nocivos para la salud.
Attenzione
A spira posee botones con sensores electrónicos que se accionan al tacto.
Encender primero la placa y luego la zona de cocción deseada.
Cómo encender la placa de cocina
Apretar el botón power ① durante unos 2 segundos.
Se encenderán todos los monitores. Si no se realiza ninguna otra acción, tras algunos segundos y por motivos de seguridad la placa de cocina se apagará.
Puesta en marcha de la zona de cocción deseada
Tocar el botón relativo a la zona deseada. .
En el monitor aparece 0 apretar + o – para seleccionar la potencia deseada que va de 1 a P
P: indica la función Booster y existe en cada una de las zonas de cocción. Para ponerla en marcha es necesario apretar el botón + hasta llegar a la potencia 9, y apretar todavía una vez el botón. Dicha función permanece activa durante 5 minutos, pasado este tiempo el sistema se colocará en la potencia 9. Se recomienda utilizar dicha función para hacer que el agua hierva más rápidamente.
Pot Detection
Si las cazuelas no son las apropiadas o no se colocan correctamente sobre la zona de cocción, la función pot detection indicará dicha situación mediante el símbolo "u"
En tal caso se debe colocar una cazuela adecuada en diámetro y material, como se indica en el apartado dedicado a los recipientes.
La zona de cocción se apagará automáticamente tras 10 minutos si no se detecta ninguna cazuela.
Apagado de la placa de cocina y señal de calor residual
Tocar el botón power ⏻ La señal del interruptor principal y las señales de las zonas de cocción se apagan. La placa de cocina está apagada. La seña en forma de letra H que aparece en cada zona de cocción, indica la presencia de calor residual, esta señal permanecerá encendida hasta que la zona no se haya enfriado suficientemente.
Atención peligro de sufrir quemaduras
No tocar la zona de cocción en donde aparece esta señal (H). Si una zona de cocción permanece encendida manteniendo el mismo nivel de potencia durante mucho tiempo, el aparato la apaga automáticamente y aparece la señal de calor residual H. Encenderla otra vez para poner en marcha de nuevo la zona de cocción. La tabla siguiente muestra la duración máxima de funcionamiento ininterrumpido para cada uno de los niveles de potencia:
| Potencia límite | defuncionamientoen minutos |
| 1 520 | |
| 2 402 | |
| 3 318 | |
| 4 260 | |
| 5 212 | |
| 6 170 | |
| 7 139 | |
| 8 113 | |
| 9 90 | |
| P | 5 |
Temporizador
La función de temporización puede ser regulada de 1 a 99 minutos para cada una de las áreas de cocción. Para poner en marcha el temporizador: seleccionar la zona de cocción y regular el nivel de potencia deseado, después apretar a la vez los botones + e -, y luego + o - para establecer los minutos que se desean. Una señal acústica de 2 minutos de duración indicará la conclusión del tiempo establecido y la zona de cocción se apagará automáticamente.
Cuent
Cuenta atrás
La función countdown puede plantearse de 1 a 99 minutos, pero al contrario del temporizador, esta non prevé el apagado de las zonas de cocción.
El final de los minutos planteados se hace saber a través de una señal acústica.
Con el plano encendido: sin seleccionar una zona de cocción en particular, pulse simultáneamente las teclas + y -; luego + o - para plantear los minutos deseados.
Una vez planteado, sigue funcionando incluso después del apagado del plano, hasta el vencimiento de los minutos planteados.
Child-Lock Seguridad niños
La placa de cocina posee un sistema de bloqueo de seguridad para evitar que los niños la puedan encender sin control. Este sistema puede ponerse en funcionamiento sólo si no se han seleccionado las zonas de cocción. Para ponerlo en marcha proceder como se indica: tocar el botón power, tocar a la vez el botón que se encuentra abajo a la derecha y que indica la zona de cocción y el botón -, y apretar de nuevo el botón colocado abajo a la derecha que indica la zona de cocción.
Cuando está activada la función Child Lock, en el monitor aparecerá el símbolo L.
Para desactivarla: tocar el botón power, tocar al mismo tiempo el botón colocado abajo a la derecha que indica la zona de cocción y el botón -; apretar de nuevo el botón -.
Bridged mode
La función Bridge permite utilizar simultáneamente dos zonas de cocción como si fuesen una sola permitiendo así el uso de ollas bastante grandes como para cubrir dos zonas de cocción contiguas.
Para activar esta función, seleccione simultáneamente dos zonas de cocción contiguas. En una de estas apaecerá el símbolo (8) y en la otra se verá la potencia de cocción que podrá plantearse pulsando las teclas + y -.
Para desactivar la función Bridge pulse simultáneamente una segunda vez las teclas de las dos zonas de cocción.
ATENCIÓN: la función Bridge puede activarse solo en las dos zonas de la derecha y no puede activarse en las dos zonas centrales.
Cuando la función Bridge está activa puede activarse un solo booster y solo en las zonas de cocción que no están en modalidad Bridge.
TLC
1
2
3
4
5
Nota: el LED de la campana indica las diferentes velocidades: verde 1ª velocidad, naranja 2ª velocidad, roja 3ª velocidad y rojo intermitente 4ª velocidad. «Si tiene que cambiar el control remoto debe volver a calibrar la frecuencia del nuevo control remoto con el siguiente procedimiento:
Procedimiento de afiliación:
- Quitar la alimentación a la campana
- Devolver alimentación a la campana
3.(el mando se debe encender con la tecla 3)
En los primeros 5 seg., pulsar la tecla de luces y soltarla tras encenderse las luces
- En un plazo de 5 seg., pulsar la tecla de motor y soltarla
En este momento, es necesario esperar aproximadamente 10 segundos. Después, utilizar la campana con normalidad.
Notas: 4 horas después del último accionamiento de una tecla, la campana se apaga automáticamente.
en caso de que haya interferencias con otros radiocontroles en las inmediaciones, realizar el procedimiento de cambio de código.
En caso de que se tenga que cambiar el mando a distancia, la electrónicas se debe recalibrar en la frecuencia del nuevo mando a distancia con el procedimiento de afiliación.
Procedimiento de generación de nuevo código de placa de cocción.
El radiocontrol se proporciona con códigos predefinidos. Si se desea una nueva generación de códigos random, es necesario seguir el procedimiento siguiente: quitar y devolver alimentación a la placa de cocción. En un máximo de 5 segundos, pulsar al mismo tiempo las teclas más y menos al menos 10 segundos. El LED se encenderá. Después, pulsar de nuevo las dos teclas (en un máximo de 3 segundos). Tres parpadeos del LED indicarán que la operación se ha completado. Una vez cambiado el código del mando a distancia, es necesario repetir el procedimiento de afiliación.
Placa de cocina
Limpiar la placa de cocina después de cada uso. Dejar enfriar el aparato antes de limpiarlo.
Antes de limpiar la placa de vitrocerámica se aconseja poner en marcha el sistema de seguridad para niños evitando así que la placa se ponga en marcha (véase función Child Lock).
Utilizar exclusivamente productos de limpieza específicos para placas de vitrocerámica. Seguir las indicaciones que aparecen en el envase del producto.
No utilizar los siguientes productos para limpiar el aparato. Podrían dañar la superficie de la placa de vitrocerámica:
productos antical o productos para eliminar manchas y/u óxido;
detergentes para platos y/o lavavajillas;
goma para eliminar la suciedad;
objetos punzantes;
productos para la limpieza de hornos o grill;
aparatos de vapor, ya que el vapor podría introducirse en las piezas sometidas a tensión y
Para evitar daños al marco de la placa, se deben seguir las siguientes indicaciones:
Utilizar sólo agua caliente con poco jabón
No utilizar jamás utensilios afilados o productos abrasivos
No utilizar el rascador de cristal.
Algunos restos de suciedad se pueden eliminar con el rascador de hierro. Prestar atención para evitar que se produzcan heridas con el rascador.
Si azúcar o platos que contienen azúcar, plástico o papel de aluminio caen sobre la placa cuando esta está caliente, se aconseja apagarla. Eliminar estas sustancias inmediatamente de la zona de cocción, aunque esté todavía caliente la placa, ya que al enfriarse podrían producir daños en la vitrocerámica.
(iii)Atención: peligro de sufrir quemaduras!!!) Limpiar la zona de cocción cuando se haya enfriado.
Las señales colocadas en la placa podrían desaparecer debido al empleo de detergentes abrasivos y agresivos, estropajos de acero y bases de las cazuelas. No utilizar estos productos para limpiar el aparato. De todas formas esto no altera el buen funcionamiento del aparato.
Atención: todos los problemas descritos en este apartado poseen un carácter estético y no influyen para nada en el correcto funcionamiento del aparato. Por lo que no están cubiertos por la garantía.
Estos errores aparecen en el monitor de la placa de cocina.
| Código de error | Descripción | Posibles causas | Solución |
| C, E, C parpadea E parpadea o Símbolo - | Si en el monitor una zona de cocción aparece uno de estos símbolos si se ha intervenido o se está interviniendo en configuraciones | Detectados problemas o modificaciones de las configuraciones básicas del sistema. | Ponerse en contacto con el centro de asistencia técnica autorizado indicando el código de error. |
| E2 | Temperatura excesiva de la zona de cocción. | Sobrecalentamiento de la cazuela. | Enfriar el sistema, d i s m i n u y e n d o la potencia o quitando la cazuela.* |
| E3 | Problema de funcionamiento debido al uso de cazuelas de material inadecuado. | Cazuelas de material no apropiado o pérdida de las propiedades magnéticas de estas al subir temperatura. | Utilizar cazuelas de material apropiado sustituirlas.* |
| E4, E5, E6, E7, E8, E9, EA, EC, EH, | Anomalía del hardware | Errores en el hardware | Contactar al centro de asistencia técnica autorizado indicando el código de error. |
| No display / Function | Error de tensión o del controlador táctil. | Conexión eléctrica defectuosa o anomalía de un componente. | Contactar al centro de asistencia técnica autorizado indicando el código de error |
| u Cazuela no detectada | Cazuela no apropiada | Utilizar una cazuela apropiada. Consultar el apartado de los recipientes apropiados.* | |
| Er31, Er47, Er22, Er20, segmentos del m o nitor que se encienden-no cíclicamente | Anomalía del control táctil | Detectado un error en el mando táctil | Ponerse en contacto con el centro de asistencia técnica autorizado indicando el código de error. |
| Er 03 o | Activación conti-nua de uno de los botones, el mando se apaga tras 10 segundos. | Líquido o cazuela en la zona mandos | Secar y limpiar el vidrio o quitar la cazuela de la zona de mandos. |
| La potencia vuelve al nivel 0 | Anomalía detectada en un componente hardware | Contactar al centro de asistencia técnica autorizado indicando el código de error | |
| L | iNingún error! Child Lock activado | Desactivar el Child Lockconsultando el apartado específico. |
* Si el error persiste ponerse en contacto con el centro de asistencia técnica autorizado indicando el código de error.
- Peligro de incendio
- Peligro de sufrir quemaduras
- Peligro de averías
- Ruidos
- Primer uso
- Attenzione
- Cómo encender la placa de cocina
- Puesta en marcha de la zona de cocción deseada
- Pot Detection
- Apagado de la placa de cocina y señal de calor residual
- Atención peligro de sufrir quemaduras
- Temporizador
- Cuent
- Cuenta atrás
- Child-Lock Seguridad niños
- Bridged mode
- TLC
- Procedimiento de afiliación:
- Procedimiento de generación de nuevo código de placa de cocción.
- Placa de cocina
Marca : Airforce
Modelo : Integra 90 B2 Octa
Categoría : Cocina
