MANUAL DE USUARIO Barbecue Cooler Black R CASO

42.3.1 Peligro de incendio / peligro por materiales inflamables / Peligro de incendio o de

43.5.1 Requisitos que debe reunir el lugar de montaje .................................................... 67

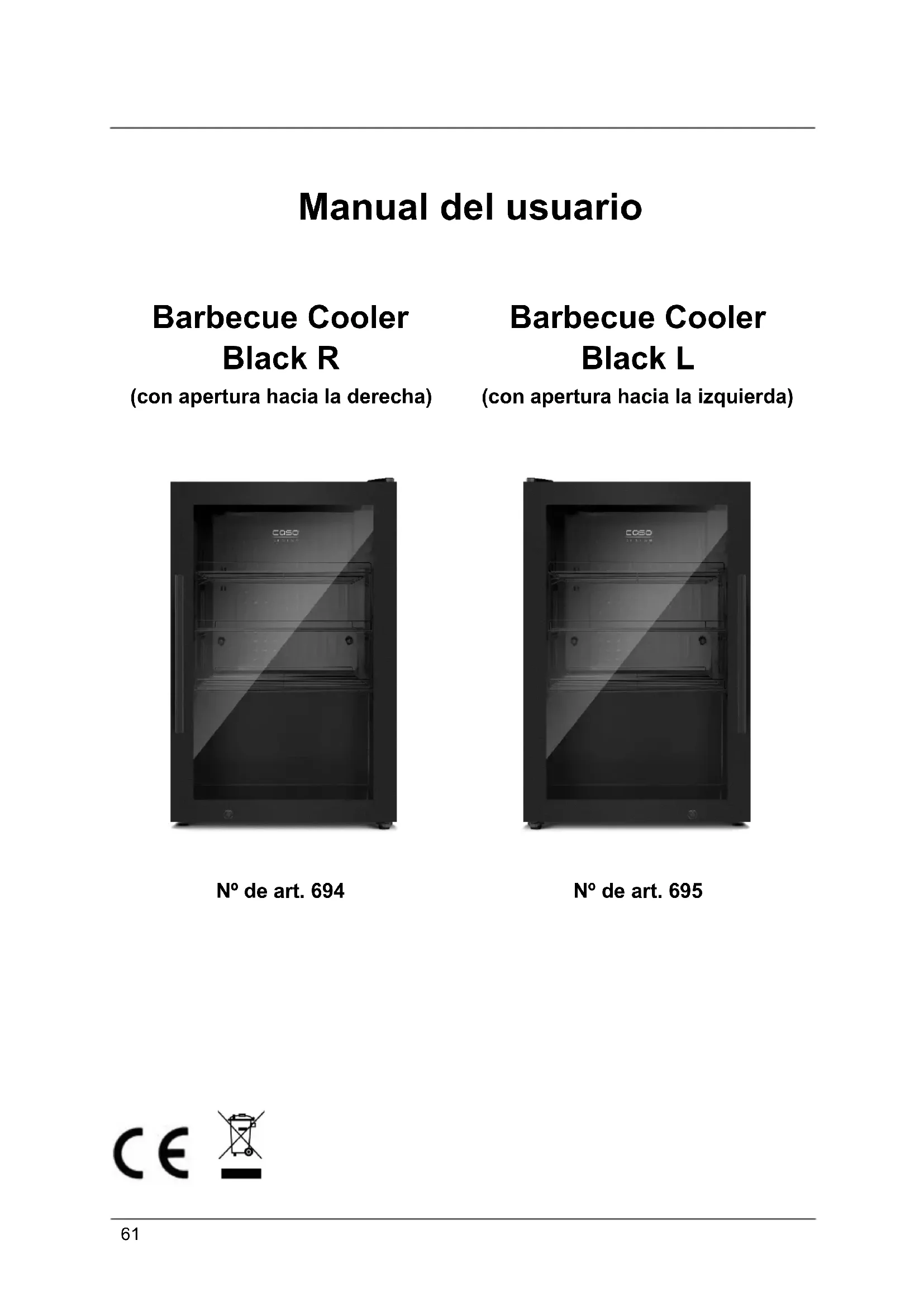

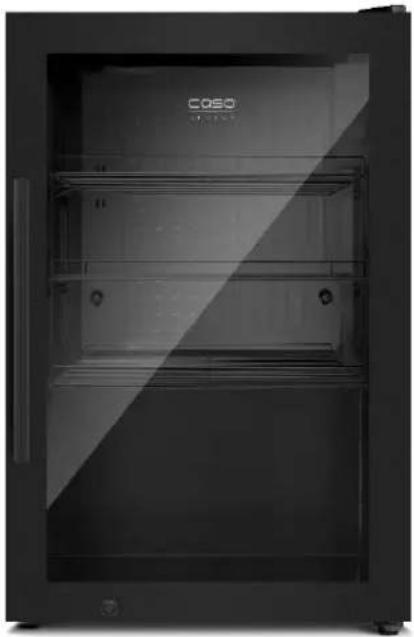

Capacità 63 L Peso 30,7 kg61 Manual del usuario Barbecue Cooler Black R (con apertura hacia la derecha) Nº de art. 694

Barbecue Cooler Black L (con apertura hacia la izquierda) Nº de art. 69562 41 Manual del usuario

Lea atentamente la información contenida en este manual para familiarizarse rápidamente con el aparato y poder utilizar sus funciones en toda su capacidad. Su Barbecue Cooler le servirá durante muchos años si lo trata y conserva adecuadamente. Le deseamos una gran satisfacción durante el uso.

41.2 Información acerca de este manual

El manual de instrucciones forma parte integrante del Barbecue Cooler (en lo sucesivo denominado aparato) y le proporciona instrucciones importantes para la puesta en marcha, la seguridad, el uso previsto y la conservación del aparato. El manual del usuario debe guardarse siempre a mano, cerca del aparato. Debe ser leído y utilizado por la persona encargada de:

• la puesta en marcha, • operación, • resolución de fallas y/o • limpieza del aparato. Guarde este manual de instrucciones en un lugar seguro y facilítelo a las terceras personas que vayan a utilizarlo en el futuro.

En el presente manual se utilizan las siguientes advertencias: Peligro Una advertencia de este nivel de peligro indica una situación peligrosa. Si la situación peligrosa no se evita, puede causar la muerte o lesiones graves. ► Siga las instrucciones que indica esta advertencia para evitar el peligro de muerte o de lesiones graves a personas. Advertencia Una advertencia de este nivel de peligro indica una posible situación peligrosa. Si la situación de peligro no se evita, puede conducir a lesiones graves. ► Siga las instrucciones que indica esta advertencia para evitar lesiones a personas. Precaución Una advertencia de este nivel de peligro indica una posible situación peligrosa. Si la situación de peligro no se evita, puede conducir a lesiones de gravedad moderada a leve. ► Siga las instrucciones que indica esta advertencia para evitar lesiones a personas. Nota Esta indicación proporciona información adicional que facilitará el manejo de la máquina.63

41.4 Limitación de responsabilidad

La información técnica contenida, datos e indicaciones contenidos en el presente manual para la instalación, operación y conservación se corresponden con los últimos avances técnicos en el momento de la impresión y se publican teniendo en cuenta nuestra experiencia y conocimientos hasta ese momento. Por este motivo no nos hacemos responsables de las indicaciones, ilustraciones o descripciones contenidas en el presente manual del usuario. El fabricante no se hace responsable de los daños causados por:

• desobedecimiento de las instrucciones • uso indebido

• reparaciones indebidas • modificaciones técnicas, modificaciones del aparato

• uso de piezas de repuesto no autorizadas No se recomienda realizar modificaciones en el aparato y no están cubiertas por la garantía. Las traducciones se realizan a nuestro buen saber y entender. No nos hacemos responsables de ningún error de traducción, incluso si la traducción hubiera sido realizada por nosotros o por orden nuestra. Por tanto, sólo el texto original en alemán tendrá carácter vinculante.

41.5 Derechos de autor (copyright)

Esta documentación está protegida por los derechos de autor. Braukmann GmbH se reserva todos los derechos, incluida la reproducción fotomecánica, la publicación y distribución mediante procedimientos especiales (p.ej. procesamiento de datos, soporte de datos y redes de datos), ya sea en su totalidad o en parte. Válido salvo errores de contenido y modificaciones técnicas 42 Seguridad En este capítulo obtendrá importantes instrucciones de seguridad sobre la manipulación del aparato. Este aparato cumple la normativa de seguridad vigente. No obstante, el uso indebido puede causar lesiones a personas y daños materiales.

Este aparato está exclusivamente diseñado para su uso en exteriores protegidos y secos para enfriar vino u otras bebidas. Es posible conservar alimentos en el aparato durante un periodo breve de tiempo, de acuerdo con las indicaciones del proveedor de los mismos. Tenga en cuenta la influencia de la luz y la radiación solar sobre los productos almacenados. El aparato corresponde al tipo de protección IPX4 (Protección contra salpicaduras de agua desde todas las direcciones). Cualquier otro uso distinto al aquí previsto se considera un uso indebido del aparato. Advertencia Peligro ante el uso no conforme a lo previsto. El uso indebido del aparato o cualquier uso distinto al uso previsto puede entrañar peligro. ► Utilice el aparato exclusivamente para su uso previsto ► Los procedimientos descritos en el manual de instrucciones deben obedecerse. Queda excluida cualquier reclamación de garantía debido a daños derivados del uso no conforme a lo previsto. La responsabilidad recae exclusivamente en el usuario.64

42.2 Instrucciones generales de seguridad

Nota Para una manipulación segura del aparato, observe las siguientes instrucciones generales de seguridad: ► Antes de utilizar el aparato debe revisarlo para detectar posibles daños. Si el aparato presenta daños, no lo ponga en marcha. ► Si el cable de alimentación o el enchufe resultan dañados, éstos deben ser sustituidos por el fabricante o su distribuidor, con el fin de evitar daños. ► Este aparato puede ser utilizado por niños de a partir de 8 años si estos reciben la supervisión correspondiente o reciben instrucciones sobre el uso seguro del aparato y los peligros resultantes de ello. ► La limpieza y mantenimiento del usuario no deben ser realizados por niños, a menos que estos tengan 8 o más años de edad y lleven a cabo dicho uso bajo supervisión de un adulto. Los niños no deben jugar con el aparato. ► El aparato y su cable de alimentación deben mantenerse fuera del alcance de los niños menores de 8 años. ► El aparato puede utilizarse poe personas con merma en sus capacidades físicas, sensoriales o mentales o falta de experiencia o conocimientos si lo hacen bajo supervisión o se les instruye previamente del uso seguro del aparato y comprenden los peligros resultantes. ► Los componentes defectuosos solo deben ser sustituidos por piezas de repuesto originales. Sólo en este tipo de componentes se asegura el cumplimiento de los requisitos de seguridad.65 Nota ► La reparación del aparato sólo debe ser realizada por el servicio técnico autorizado por el fabricante. De lo contrario, la garantía quedará anulada en caso de sufrir daños. Las reparaciones incorrectas pueden causar riesgos significativos para el usuario.

42.3 Fuentes de peligro

42.3.1 Peligro de incendio / peligro por materiales

inflamables / Peligro de incendio o de explosión Peligro El uso no adecuado del aparato puede ocasionar el incendio o la explosión de éste debido a la inflamación de su contenido. Tenga en cuenta las siguientes medidas de seguridad para evitar el peligro de incendio: Peligro de incendio / peligro por materiales inflamables. ► No guarde sustancias explosivas, tales como aerosoles con propelentes inflamables en esta unidad. ► El propelente dentro de la unidad es combustible. ► No dañe el circuito de refrigeración. ► No utilice equipos eléctricos en el interior del aparato. ► No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación. ► No limpie el aparato ni ninguna de sus partes con líquidos inflamables. Sus vapores constituyen riesgo de incendio o explosión. ► No almacene gasolina ni cualquier otro gas o fluido inflamable cerca de éste u otro aparato(s). Los vapores constituyen peligro de incendio o explosión.66 Peligro ► No guarde en este aparato materiales explosivos, tales como aerosoles con agentes expansores inflamables.

42.3.2 Peligro de electrocución

Peligro Peligro de muerte por electrocución El contacto con cables o componentes energizados implica peligro de muerte. Tener en cuenta las precauciones indicadas, a fin de evitar peligro de electrocución: ► El aparato no puede utilizarse si el cable de alimentación o el enchufe presentan daños, si no funciona correctamente o se ha caído y sufrido daños. Si el cable de alimentación o el enchufe resultan dañados, éstos deben ser sustituidos por el fabricante o su distribuidor, con el fin de evitar daños. ► Nunca abra la carcasa del aparato. Si toca cualquier conexión energizada y cambia la disposición del cableado eléctrico o el diseño mecánico existe peligro de electrocución. Además, pueden producirse fallos de funcionamiento en el aparato. 43 Puesta en marcha Este capítulo incluye algunos consejos importantes acerca de la puesta en marcha del aparato. Observe dichos consejos para evitar peligros y daños.

43.1 Instrucciones de seguridad

Advertencia ► Los materiales de embalaje no deben utilizarse como juguetes. Peligro de asfixia. ► Debido al elevado peso del aparato, el transporte y el desembalaje y colocación debe ser realizado entre dos personas.

43.2 Ámbito de suministro e inspección de transporte

El Barbecue Cooler incluye los siguientes componentes de fábrica:

• 3 bases de almacenaje de metal

• Manual del usuario con agarraderas y sus tornillos67 Nota ► Verifique la integridad del suministro y revíselo para detectar daños visibles. ► Si detectara cualquier falta o daños en el suministro debidos a un embalaje defectuoso o al transporte debe informar de inmediato al transportista, a la aseguradora y al proveedor.

Para desembalar el aparato siga las siguientes instrucciones:

• Saque el aparato de la caja y desheche el material de embalaje interno y externo.

• La nevera debe transportarse derecha solamente.

• Limpie el interior con agua templada y un trapo suave.

• Conecte el aparato a la red después de 24 horas y enchúfelo; coloque las botellas de vino u otras bebidas en el Barbecue Cooler . Nota ► Retire la lámina de protección justo antes de colocar el aparato en su lugar de uso para evitar arañazos y suciedad en el mismo.

43.4 Eliminación del embalaje

El embalaje protege al aparato frente a daños ocasionados por el transporte. Los materiales de embalaje han sido seleccionados con una filosofía respetuosa con el medio ambiente e idónea a efectos de una correcta eliminación y, por tanto, son reciclables. La devolución del embalaje al ciclo de material ahorra materia prima y reduce la generación de residuos. Por tanto, deposite los materiales de embalaje que no necesite en los puntos de recogida "punto verde”. Nota ► Si fuera posible, conserve el embalaje original durante el período de garantía para poder embalar el aparato adecuadamente en caso de que requiera hacer uso de la garantía.

43.5.1 Requisitos que debe reunir el lugar de montaje

Para garantizar el funcionamiento seguro y correcto del aparato, el lugar de colocación debe cumplir los siguientes requisitos:

• El aparato debe colocarse sobre una superficie sólida, plana, horizontal y resistente al calor, con suficiente capacidad portante para el aparato y los alimentos más pesados que podrían ser preparados en el Barbecue Cooler .

• El aparato no es apto para su encastre en una pared o en un armario empotrado.

• El dispositivo está diseñado solamente para el área al aire libre protegido. No lo coloque en un ambiente húmedo o muy húmedo. Protección contra salpicaduras de agua desde todas las direcciones. Proteja el aparato de la influencia de la intemperie y de heladas.

• No coloque el aparato en un lugar demasiado cálido, húmedo o con presencia de agua ni cerca de materiales inflamables.68

• La temperatura ambiente por debajo de 16 ° C y por encima de 38 ° C también puede conducir a limitaciones funcionales.

• Para su correcto funcionamiento, el aparato requiere suficiente ventilación. Deje 15 cm de espacio libre alrededor el aparato. Esto no es aplicable si se utiliza un armario de adaptación CASO (682).

• ADVERTENCIA: no tape los orificios de ventilación de la carcasa del aparato.

• No retire las patas de regulación del aparato.

• La toma de alimentación debe estar fácilmente accesible para poder desconectar el cable de alimentación rápidamente, si fuera preciso.

• La colocación y montaje del presente aparato en lugares no estacionarios (p.ej. barcos) debe ser realizado por personal técnico autorizado, con el fin de asegurar el cumplimiento de los requisitos para el uso seguro de este aparato.

• El aire frío es aspirado por la parte inferior del aparato. No tape las aberturas del aparato ni las obstruya.

43.5.2 Soportes del aparato

El aparato se entrega con tres pies y un pequeño pedestal. Disponga el pedestal de manera que el aparato esté nivelado, no torcido.

43.5.1 Fijación de las agarraderas

Por favor, tenga en cuenta que las agarraderas que se entregan se deben atornillar a la puerta del aparato antes del primer uso. Para ello, aparte la goma de la parte trasera de la puerta de manera que queden a la vista los agujeros para las agarraderas. Puede montarlas con la ayuda de los tornillos que también se entregan. Seguidamente vuelva a colocar la goma de la puerta en su posición correcta.

43.5.2 Bases de almacenaje de metal

Para sacar les bases de almacenaje de metal saque primero las botellas. Después, levante le base ligeramente y estire de ella, (si fuera preciso, desenroscar los tornillos previamente). Nota ► Compruebe que les bases estén bien encajadas antes de colocar botellas encima. ► Le aconsejamos que reparta homogéneamente las botellas en el interior de la nevera.

43.6 Conexión eléctrica

Para que el aparato funcione con seguridad y correctamente debe observar las siguientes indicaciones al establecer la conexión eléctrica:69

• Antes de conectar el aparato, compare los datos de conexión (tensión y frecuencia) de la placa de especificaciones con las de la red eléctrica doméstica. Estos datos deben coincidir para evitar daños en el aparato.

• En caso de duda, consulte a su servicio técnico eléctrico.

• La toma de alimentación debe estar provista de un fusible protector de 16A.

• La conexión del aparato a la red eléctrica debe realizarse mediante un cable alargador arrollado, de 3 metros de longitud como máximo y una sección recta de 1,5 mm². El uso de regletas de conexiones o ladrones con varias tomas está prohibido, por el peligro de incendio.

• Asegúrese de que el cable de alimentación no resulte dañado y que no se tienda bajo el horno ni sobre superficies calientes o de bordes afilados.

• La seguridad eléctrica del aparato sólo se asegurará si se conecta un sistema de protección frente a sobrecargas. Está prohibido conectar el aparato a una toma de alimentación desprotegida. En caso de duda, avise al electricista autorizado para que revise la instalación doméstica. El fabricante no se hace responsable de los daños ocasionados por falta de protección o protección interrumpida. 44 Estructura y funciones Este capítulo incluye algunos consejos importantes acerca de la estructura y el funcionamiento del aparato.

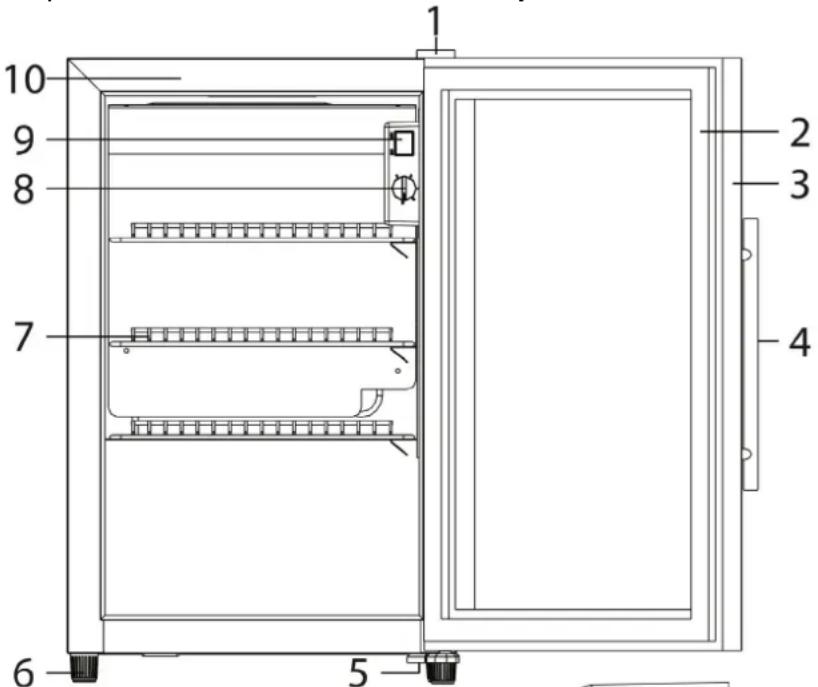

44.1 Descripción general

(1) Cobertura de la bisagra superior (2) Goma de sellado de la puerta (3) Marco de la puerta (bloqueable) (4) Agarradera (5) Bisagra inferior (6) Pies (7) bases de almacenaje de metal 3 unidades (8) Termostato con selector giratorio (9) Interruptor iluminación LED (10) Carcasa 45 Operación y funcionamiento Este capítulo incluye algunos consejos importantes acerca de la operación y el funcionamiento del aparato. Observe dichos consejos para evitar peligros y daños. Mediante el interruptor de iluminación LED puede encender y apagar la iluminación. Mediante el selector giratorio puede ajustar la temperatura al gusto.70

45.1 Placa de especificaciones

La placa de especificaciones con los datos de conexión y de potencia se encuentra en la parte trasera del aparato. 46 Limpieza y conservación Este capítulo incluye algunos consejos importantes acerca de la limpieza y la conservación del aparato. Tenga presentes las instrucciones y daños por limpieza incorrecta del aparato y asegúrese de que el aparato funciona sin errores.

46.1 Instrucciones de seguridad

Precaución Tenga presentes las siguientes instrucciones de seguridad antes de comenzar a limpiar el aparato: ► Antes de poner en marcha el aparato, límpielo a fondo. ► Antes de limpiar el aparato debe apagarlo y desconectarlo de la toma de alimentación eléctrica y Saque todas las botellas. ► No utilice limpiadores agresivos ni disolventes.

Interior de la nevera Limpie el interior con agua templada y un lavavajillas suave, ayudándose de un paño suave. Consejo para neutralizar los olores: limpie el interior con agua templada y un poco de levadura (2 cucharillas en ¼ litro de agua), utilizando un paño suave. Seguidamente, limpie y seque en profundidad el aparato con un trapo suave. Cierre de la puerta Tenga especial cuidado en mantener limpio el cierre de la puerta para el buen funcionamiento del aparato. Carcasa La parte exterior del aparato se puede limpiar con productos de limpieza suaves y agua templada. Seguidamente, limpie y seque en profundidad el aparato con un trapo suave. Apertura del extractor/Ventilador El polvo u otra cosa puede bloquear la apertura del extractor y disminuir así la eficiencia de enfriamiento del aparato. Mantenga la apertura del extractor libre, aspirándo el polvo si fuera necesario. Recipiente colector de condensación (K) Retire periódicamente con un paño el agua de condensación del recipiente colector. Éste se encuentra en la parte trasera de la máquina, abajo a la derecha.71 Descongelado manual: Deje el aparato descongelar cada 6 meses. Si abre con frecuencia la puerta del aparato, deberá realizar el proceso de descongelado con mayor frecuencia. Apague el aparato pero no desconecte el cable de alimentación. A continuación, deje que el aparato se descongele manualmente. Preste atención al recipiente de recogida del agua (K) y vaya retirando el agua que sale poco a poco durante el descongelado.

46.3 Transporte del aparato

Cuando quiera cambiar de sitio el aparato: Desenchufe el aparato y desconecte el cable del punto de red. Saque el contenido. Para mayor seguridad, fije con cinta adhesiva todas las partes sueltas del interior de la nevera. Fije con cinta adhesiva la puerta. La nevera debe transportarse derecha solamente. 47 Resolución de fallas Este capítulo incluye algunos consejos importantes acerca de la localización y resolución de fallas del aparato. Observe dichos consejos para evitar peligros y daños.

47.1 Instrucciones de seguridad

Precaución ► Las reparaciones de aparatos eléctricos y electrónicos sólo deben realizarse por personal técnico autorizado e instruido por el fabricante. ► Una reparación indebida podría poner en grave peligro al usuario y causar daños en el aparato.

47.2 Indicaciones de avería

La siguiente tabla proporciona ayuda durante la localización y reparación de pequeños fallos. Problema Causa posible La capacidad de enfriado es insatisfactoria o el aparato no alcanza la temperatura ajustada Compruebe el ajuste de temperatura. El entorno necesita quizás de otros ajustes. - La puerta se abre demasiado frecuentemente. - La puerta no se cerró correctamente. - El cierre de la puerta no sella lo suficiente. - La nevera no está separada lo suficiente. Descongele el aparato. La luz no funciona. - Póngase en contacto con el servicio al cliente.72 Vibraciones & El aparato es demasiado ruidoso & La puerta no cierra correctamente. Compruebe que el aparato esté nivelado. Compruebe el ventilador. Piezas sueltas. El aparato toca a la pared. Las puertas están colocadas al revés o no están bien. La junta de la puerta está gastada. Las estanterías están desplazadas. El compresor no se inicia El compresor no se inicia si la temperatura exterior es más baja que la temperatura deseada. Agua condensada en la superficie de la nevera El cristal delantero se empaña especialmente cuando el entorno es húmedo. El vapor de agua del aire condensa al estar en contacto con la nevera. Limpie el agua con un trapo suave. Ruido de gárgaras, como si hubiera líquido Es el ruido del compresor cuando inicia o para de trabajar. Es el ruido del líquido del circuito de refrigeración. Agua condensada en el interior de la nevera La puerta se ha mantenido abierta en un entorno húmedo durante un periodo largo de tiempo o se ha abierto repetidamente. Mantenga la puerta cerrada el mayor tiempo posible. De error E2 No se alcanza la temperatura deseada. Si fuera preciso, descongelar el aparato (siga las instrucciones para el descongelado manual que figuran en el capítulo Limpieza). Nota ► Si con los pasos que se indica más arriba no consigue solucionar el problema, diríjase al servicio de atención al cliente. 48 Eliminación del aparato usado Los productos eléctricos y electrónicos usados contienen materiales reutilizables. No obstante, también contienen materiales nocivos, necesarios para su funcionamiento y seguridad. En la basura doméstica, o ante la manipulación indebida, puede ponerse en peligro la salud humana y el medio ambiente. Por tanto, no debe depositar su aparato usado en ningún caso junto con la basura doméstica Nota ► Utilice el puesto de recogida más cercano para devolver y reciclar los aparatos electrónicos usados. Infórmese, si fuera preciso, en su ayuntamiento, en el servicio de recogida de basura o en su distribuidor. ► Guarde su aparato usado, protegido frente al acceso de los niños, para su eliminación. ► El propelente dentro de la unidad es combustible. La disposición de este material inflamable debe estar en conformidad con los reglamentos nacionales.73 49 Garantía Otorgamos para este producto, 12 meses de garantía a contar desde la fecha de venta por defectos de fabricación o de material. Su derecho legal de reclamación de garantía, de conformidad con el §439 ss. de la ley BGB-E alemana permanecen invariables. En la garantía no se incluyen daños resultantes de la manipulación o el uso indebidos, ni aquellos daños que impidan el correcto funcionamiento o disminuyan el valor del aparato en lo más mínimo. Además, no nos hacemos responsables en cuanto a la garantía en relación a los componentes desgastados, daños de transporte, siempre que no seamos responsables, así como daños no atribuibles a las reparaciones realizadas por nosotros. Este aparato es apto para el uso doméstico y sus características de diseño y potencia así lo confirman. Cualquier uso industrial o comercial restringe el derecho a garantía en la medida en que el aparato haya sido sometido a esfuerzo equivalente al uso doméstico. El aparato no está previsto para el uso industrial. En caso de reclamaciones legítimas, enviaremos el aparato defectuoso, a nuestra discreción, a reparar o a sustituir por un aparato sin defecto. Los defectos detectados deben notificarse en un plazo de 14 días a partir de la fecha de suministro. Queda excluida cualquier otra reclamación de garantía. Para hacer valer una declaración de garantía, antes de devolver el aparato (siempre con presentación del recibo de compra), póngase en contacto con nosotros. 50 Datos técnicos Denominación Barbecue Cooler Black R (con apertura hacia la derecha) Nº de art. 694 Barbecue Cooler Black L (con apertura hacia la izquierda) Nº de art. 695 Potencia 60W Consumo de energía diario medio 0.350kW.h/24h Consumo de energía diario a 16°C temperatura ambiente 0.150kW.h/24h Consumo de energía diario a 32°C temperatura ambiente 0.550kW.h/24h Conexión 220~240V/50Hz Dimensiones exteriores (An/H/P) 430 x 690 x 570 mm Clase climática
