CMXPTSG1004NB - Destornillador Craftsman - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO CMXPTSG1004NB Craftsman

U.S. & Canada Only • É.-U. et Canada seulement • EE.UU. y Canadá únicamente

ENGLISH

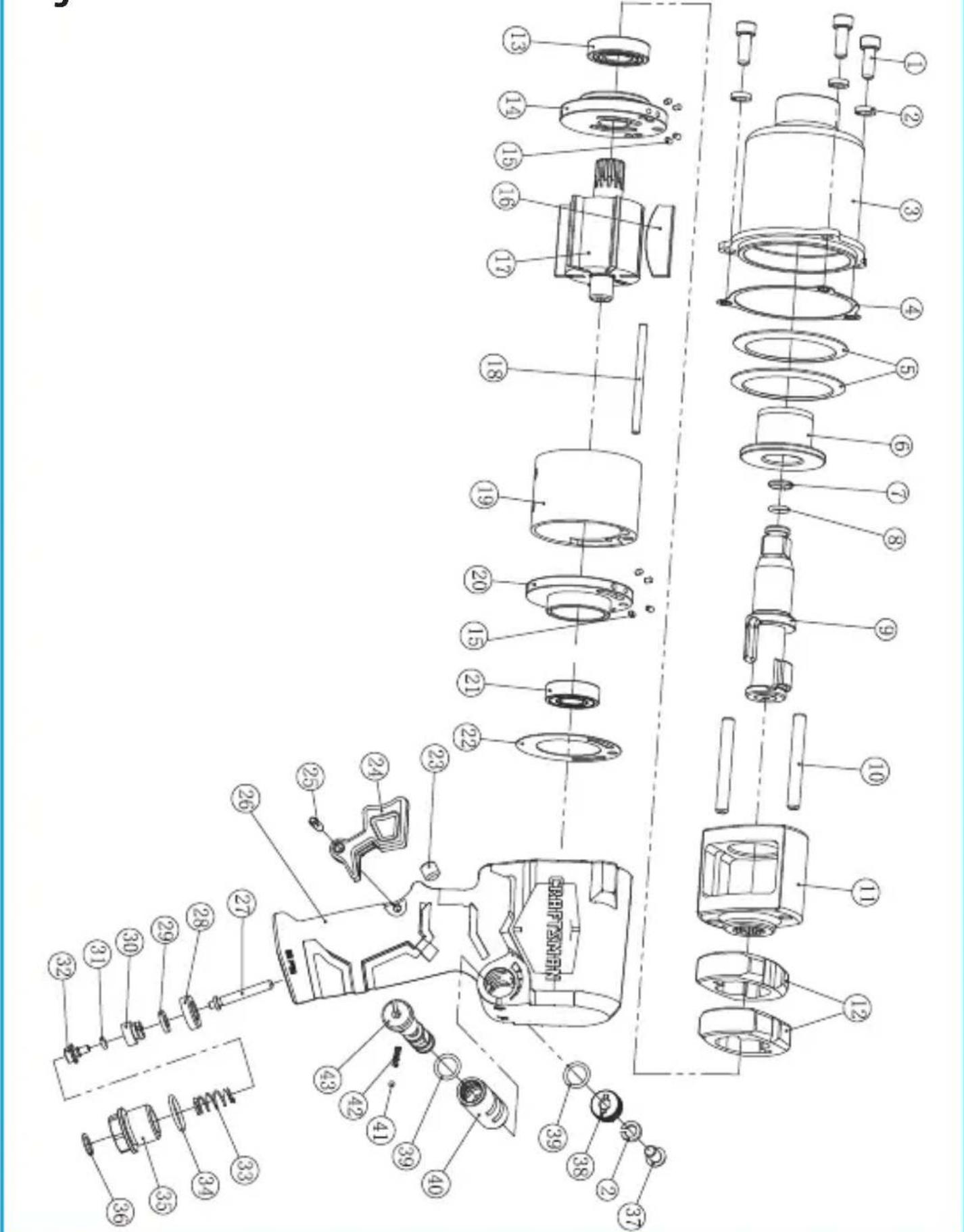

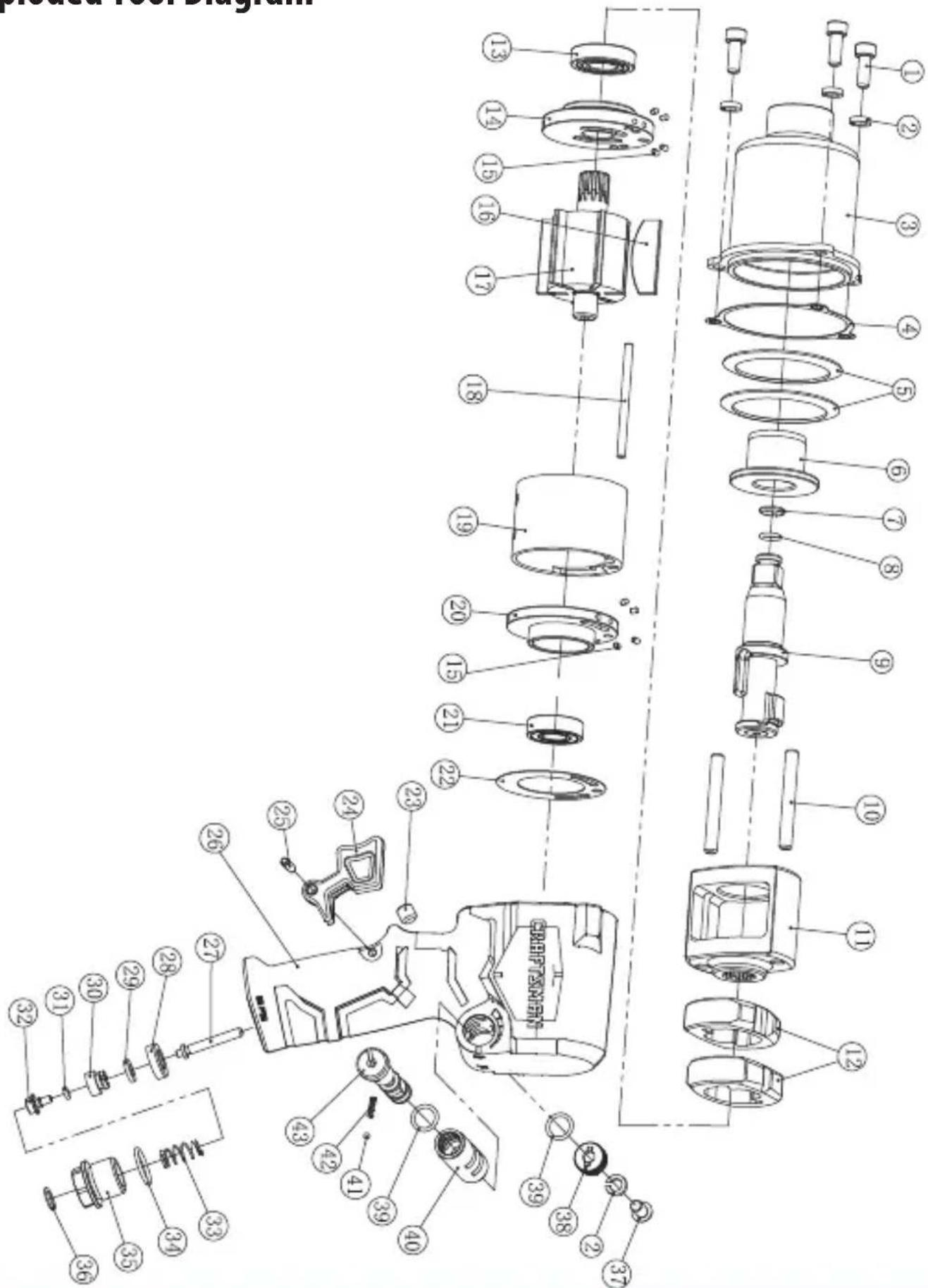

Exploded Tool Diagram

Pionea Tool Diagram 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Parts List

Part Qty Description Part Qty Description Part Qty Description
1 Screws	3	16 6Rotor Blade	31 10-ring
2 4Lock Washer		17 1Rotor	32 1Bottom Intake Valve
3 1Front Cover		18 1Alignment Pin	33 1Spring
4 1Gasket		19 1Cylinder	34 10-ring
5 2Spacer		20 1B-Cap	35 1Air Inlet Connector
6 1Anvil Bushing		21 1Ball Bearing (B-Cap)	36 1Metal Filter
7 1Retaining Ring		22 1Gasket	37 2Screw
8 10-ring		23 1Set Screw	38 Forward / Reverse / Speed Adjustment Nut 1
9 1Anvil		24 1Trigger
10 2Hammer Pin		25 1Trigger Pin	39 20-ring
11 1Hammer Cage		26 1Housing	40 1Air Bushing
12 2Hammer		27 1Air Inlet Pin	41 2Ball Bearing
13 1Bearing		28 1Intake Washer	42 1Spring
14 1A-Cap		29 1Seal	43 Forward / Reverse / Speed Adjustment 1
15 8Pin		30 1Top Intake Valve

Replacement Kits

U.S. & Canada Only • É.-U. et Canada seulement • EE.UU. y Canadá únicamente

Definiciones: símbolos y palabras de alertas de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alertas de seguridad para alertarlo de situaciones peligrosas y su riesgo de lesiones personales o daños a la propiedad.

PELIGRO: indica una situación de peligro inminente que, de no evitarse, ocasionará la muerte o lesiones graves.

ADVERTENCIA: indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar la muerte o lesiones graves.

PRECAUCIÓN: indica una situación de posible peligro que, de no evitarse, podría ocasionar lesiones menores o moderadas.

(Se usan sin palabra) Indica un mensaje de seguridad.

AVISO: indica una acción no relacionada con lesiones personales que, de no evitarse, puede ocasionar daños a la propiedad.

Fig. A

CRAFTSHAN 1 2 3 4 5

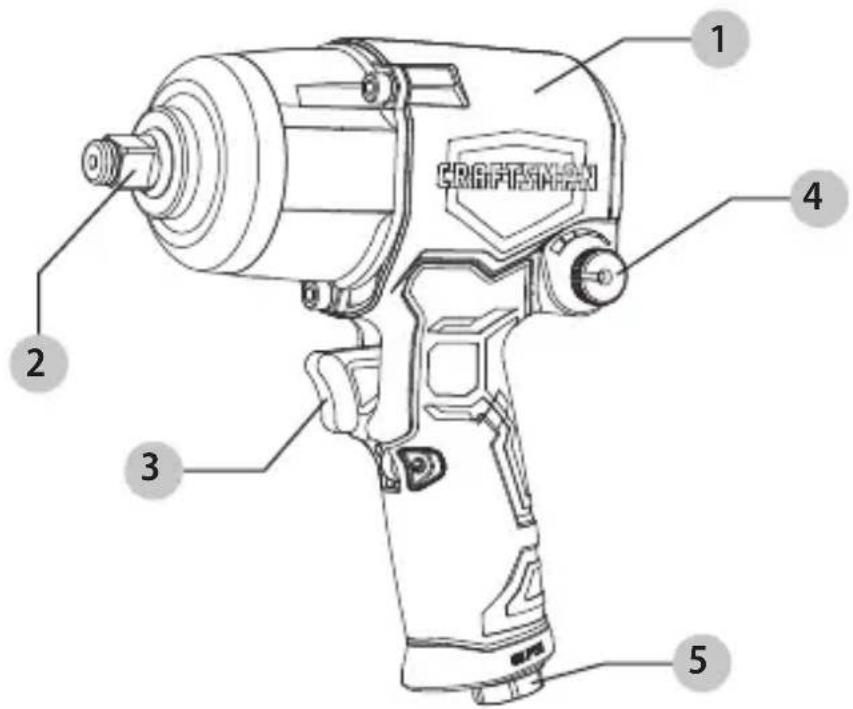

Componentes

1 Llave de percusión de 1/2 pulg.
2 Yunque
3 Gatillo
4 Interruptor para la configuración de la torsión
5 Entrada de aire

ADVERTENCIA: lea todas las advertencias de seguridad y todas las instrucciones.

El incumplimiento de las advertencias y las instrucciones podría provocar descargas eléctricas, incendios o lesiones graves.

ADVERTENCIA: nunca modifique el producto ni ninguna de sus piezas. De lo contrario, podrían producirse daños o lesiones personales.

ADVERTENCIA: para reducir el riesgo de lesiones, lea el manual de instrucciones.

Si tiene preguntas o comentarios acerca de este o cualquier producto, llame gratis a CRAFTSMAN al: 1-888-331-4569.

ESPAÑOL

Llave de percusión de 1/2 pulg. y 55,3 kgf-m CMXPTSG1004NB

Requerimientos del compresor

IMPORTANTE: para funcionar correctamente, esta herramienta necesita un flujo de aire de al menos 5 pies cúbicos estándar por minuto (SCFM, por sus siglas en inglés) a 90 libras por pulgada cuadrada (PSI por sus siglas en inglés) en la herramienta. El largo de la manguera de aire podría afectar la cantidad de presión de aire que recibe realmente la herramienta. Es posible que deba ajustar la presión de aire más alta en el regulador de aire para lograr la presión de trabajo de 90 PSI.

Especificaciones

Modelo CMXPTSG1004NB

Empalme 1/2" (12,7 mm)

Velocidad sin carga 10.000 rpm

Torque máximo 55,3 kgm

Consumo de aire promedio 5 scfm

Entrada de aire NPT de 1/4"

Manguera de aire comprimido 3/8" (9,52 mm)

Presión de trabajo 90 psi

ADVERTENCIA: el uso o el mantenimiento inadecuado de esta herramienta pueden ocasionar lesiones graves y daños a la propiedad. Lea y comprenda todas las advertencias y las instrucciones de funcionamiento antes de usar esta herramienta. Cuando utilice cualquier herramienta, siga siempre las medidas de precaución básicas para reducir el riesgo de lesiones personales. Anticípese y manténgase alerta por si se producen cambios repentinos en el movimiento durante el arranque y el funcionamiento de cualquier herramienta eléctrica. No use la herramienta si el gatillo no la enciende ni la apaga. No use esta herramienta a alturas que excedan los 1,82 m (6 pies). Use cada una de las herramientas solo para el fin para el cual fue concebida. No use este producto en condiciones de trabajo inseguras. Se recomienda tener siempre un extintor de incendios y un kit de primeros auxilios cerca del área de trabajo.

ADVERTENCIA: el usuario también debe leer el manual del compresor y seguir todas sus instrucciones de seguridad.

ADVERTENCIA: no cumplir ni seguir las instrucciones de seguridad podría provocar lesiones o la muerte.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

ADVERTENCIA RIESGO DE LESIONES EN LOS OJOS O LA CABEZA

Lo que puede ocurrir Cómo evitarlo

Esta herramienta neumática puede lanzar materiales como sujetadores, astillas de metal y otros residuos a alta velocidad, lo que puede provocar lesiones.	Siempre utilice gafas de seguridad aprobadas por la norma ANSI Z87.1.
	Nunca deje la herramienta en funcionamiento sin supervisión.
	Desconecte la herramienta del suministro de aire cuando no esté en uso o mientras cambia los accesorios con el fin de evitar cualquier operación accidental.
El aire comprimido puede ser peligroso ya que puede lanzar objetos y partículas que pueden causar lesiones a zonas de tejido blando como los ojos y orejas.	Para una protección adicional, use una máscara protectora aprobada, además de las gafas de seguridad.
Los accesorios de las herramientas pueden soltarse o romperse y desprenderse transformándose en proyectiles, o pueden lanzar otros objetos al usuario y los que estén en la zona de trabajo.	No utilice dados con un desgaste excesivo de los accionamientos de entrada o de salida. Revise periódicamente la llave cuadrada en la llave de impacto. Asegúrese de que el dado, la barra de extensión u otros accesorios estén fijos de manera segura antes de operar la herramienta.

ADVERTENCIA RIESGO DE PÉRDIDA DE LA AUDICIÓN

Lo que puede ocurrir Cómo evitarlo

La exposición al ruido producido por las herramientas neumáticas puede producir la pérdida permanente de la audición.

Use siempre protección para los oídos aprobada por la norma ANSI S3.19.

ADVERTENCIA RIESGO DE INCENDIO O EXPLOSIÓN

Lo que puede ocurrir Cómo evitarlo

Esta herramienta puede producir chispas, las cuales podrían causar la ignición de materiales inflamables.	Nunca use herramientas cerca de sustancias inflamables, como gasolina, nafta, solventes de limpieza, etc.
	Trabaje en un área limpia y bien ventilada libre de materiales combustibles.
	Nunca utilice oxígeno, dióxido de carbono u otros gases embotellados como fuente de alimentación para las herramientas neumáticas.
ESPANOL
▲ADVERTENCIA RIESGO DE ENREDOSLo que puede ocurrir Cómo evitarlo
El cabello, la ropa o las joyas sueltas, u otros objetos sueltos pueden enredarse en los elementos móviles de esta herramienta y provocar una lesión grave.	No use vestimenta suelta, joyas o elementos que puedan atascarse o enredarse cuando utilice la herramienta.
	Sáquese las joyas que puedan atascarse en la herramienta.
	Mantenga siempre sus manos y partes del cuerpo alejadas de las piezas en movimiento.
	Siempre use ropa y otro equipo de seguridad de calces adecuados cuando use esta herramienta.
▲ADVERTENCIA RIESGO DE CORTES, QUEMADURAS O APRISIONAMIENTO DE LAS MANOSLo que puede ocurrir Cómo evitarlo
Esta herramienta es capaz de causar lesiones graves si se opera de forma inadecuada o si se utiliza para un fin para el que no está diseñada.	Mantenga la pieza de trabajo de la herramienta alejada de las manos y el cuerpo.
	Comprenda las limitaciones de la herramienta.
	Lea y comprenda el manual de instrucciones.
Los accesorios pueden alcanzar altas temperaturas durante la fricción en la que hacen contacto con las piezas de trabajo.	Asegúrese de mantener las manos alejadas de los dados/accesorios durante el uso de la herramienta.
La alta torsión y velocidad de la herramienta pueden ocasionar un atrapamiento de las manos.	Al aflojar los tornillos, asegúrese primero de que haya suficiente espacio detrás de la herramienta para evitar que la mano quede atrapada. La herramienta se alejará de la unión roscada a medida que se afloja la tuerca/perno y sube por la rosca, moviendo la herramienta con ella.
▲ADVERTENCIA RIESGO DE DESCARGA ELÉCTRICALo que puede ocurrir Cómo evitarlo
Esta herramienta no se proporciona con una superficie de agarre aislada. El contacto con un cable energizado también hará que las piezas de metal de la herramienta estén energizadas y pueden ocasionar electrocución, electrocución o la muerte.	Nunca utilice herramientas neumáticas en lugares donde puedan entrar en contacto con algún cableado eléctrico energizado.
Los accesorios de la herramienta neumática como los tubos de impacto que entran en contacto con un cableado eléctrico oculto podrían causar electrocución o la muerte.	Inspeccione completamente las piezas y las áreas de trabajo en búsqueda de posibles cables ocultos antes de realizar trabajos.

ADVERTENCIA RIESGO DE LESIONES PERSONALES

Lo que puede ocurrir Cómo evitarlo

Si se deja una herramienta sin supervisión o con la manguera de aire comprimido conectada, personas no autorizadas pueden activarla y sufrir o provocar lesiones.	Cuando la herramienta no esté en uso, retire la manguera de aire comprimido y almacene la herramienta en una ubicación segura y alejada del alcance de niños y usuarios no capacitados.
Las herramientas neumáticas pueden lanzar materiales en el área del trabajo.	Solo use piezas y accesorios recomendados por el fabricante.
	Mantenga el área de trabajo limpia y ordenada.
	No permita que los niños operen la herramienta y manténgalos alejados del área de trabajo.
	Mantenga el área de trabajo bien iluminada.
	Fije de manera segura el accesorio a la amoladora de troqueles en ángulo. Inspeccione que el accesorio esté bien apretado antes de usarlo. Se deben reemplazar los artículos faltantes o dañados antes de usar la herramienta.
	Mantenga a los transeúntes a una distancia segura del área de trabajo. Toda persona que ingrese al área de trabajo debe usar un equipo de protección personal.
	Fragmentos de piezas de trabajo o de un accesorio de trabajo pueden salir eyectados y causar lesiones incluso más lejos del área de operación.
Las herramientas neumáticas pueden activarse por accidente durante el mantenimiento o el cambio de accesorios.	Desconecte la herramienta del suministro de aire mientras cambia los accesorios, hace cambios en la herramienta, durante el mantenimiento o la reparación.
	Nunca transporte la herramienta sujetándola de la manguera de aire comprimido.
	Para evitar un funcionamiento accidental, nunca transporte la herramienta con el gatillo apretado o enganchado.
	Solo un representante de servicio autorizado debe realizar reparaciones en la herramienta.
Las herramientas neumáticas pueden provocar que la pieza de trabajo se mueva al tener contacto y causar lesiones.	Asegúrese siempre de que la pieza de trabajo esté firme. Utilice abrazaderas u otros dispositivos para evitar que se mueva.
La pérdida del control de la herramienta puede provocar lesiones al operador o a otras personas en el área de trabajo.	Cierre el paso del suministro de aire y libere/drene la presión de aire de la manguera antes de cambiar los accesorios, realizar reparaciones o cuando la herramienta no esté en uso.
	Desconecte la herramienta del suministro de aire y almacénela en una ubicación segura.
	Nunca use la herramienta si está bajo la influencia de medicamentos, alcohol o drogas.
ESPAÑOL
La pérdida del control de la herramienta puede provocar lesiones al operador o a otras personas en el área de trabajo.	Mantenga una posición adecuada en todo momento al manipular las herramientas. Los resbalones, tropiezos, caídas o intentos de sobrepasar el alcance son causas importantes de lesiones graves o la muerte.
	Mantenga las manijas de la herramienta seca, limpia y sin aceite ni grasa.
	Manténgase alerta. Use el sentido común. No utilice las herramientas si está cansado.
Si la herramienta se daña, existe el riesgo de que reviente. Siga las instrucciones de lubricación para un funcionamiento óptimo y seguro.
Los accesorios de mala calidad, inadecuados o dañados pueden desprenderse durante el uso y lanzar proyectiles por el área de trabajo causando lesiones graves.	Siga las instrucciones sobre cómo cambiar correctamente los accesorios.
	Utilice siempre accesorios clasificados para la velocidad de la herramienta eléctrica.
	Nunca use herramientas que se hayan caído, golpeado o dañado.
	No aplique fuerza excesiva a la herramienta; deje que esta realice el trabajo.
	Nunca use una herramienta que tenga fugas de aire, que le falten piezas o tenga piezas dañadas o que requiera reparaciones.
	Siga siempre las instrucciones de ensamblaje, funcionamiento y mantenimiento.
Las herramientas y los accesorios con mantenimiento inadecuado pueden causar lesiones graves.	No utilice mangueras de aire o accesorios dañados, deshilachados o deteriorados.
	Realice un mantenimiento adecuado de la herramienta y los accesorios.
	Mantenga las herramientas limpias y bien lubricadas para obtener un rendimiento óptimo y seguro.
	No lubrique las herramientas con líquidos inflamables o volátiles como queroseno, diesel o combustible de aviación.
El uso de accesorios que no estén diseñados para utilizarse con la herramienta específica aumenta el riesgo de lesiones al operador y a las personas que estén en el área de trabajo.	Utilice siempre accesorios diseñados para la herramienta y el trabajo a realizar.
	No modifique ni improvise con las herramientas o los accesorios.
Los movimientos repetidos, las posiciones incómodas y la exposición a la vibración pueden ser perjudiciales para las manos y los brazos.	Deje de utilizar la herramienta si se siente incómodo, experimenta entumecimiento o tiene dolor.
	Si se presentan algunos de estos síntomas, consulte al médico antes de reanudar el trabajo.

No retire ninguna etiqueta. Reemplace cualquier etiqueta dañada.

REEMPLAZO DE LA ETIQUETA DE ADVERTENCIA GRATIS: si las etiquetas de advertencia se vuelven ilegibles o las pierde, llame al 1-888-331-4569 para obtener un reemplazo gratis.

PREPARACIÓN

Antes de comenzar a ensamblar esta herramienta, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete. No intente ensamblar la herramienta si falta alguna pieza o si estas están dañadas.

Tiempo estimado de ensamblaje: 1 a 3 minutos

Herramientas y materiales necesarios para el ensamblaje (no se incluyen):

• Llave ajustable o de 9/16 pulg. (14,28 mm)
• Cinta selladora para roscas
- Aceite para herramientas
- Conector macho

ENSAMBLAJE

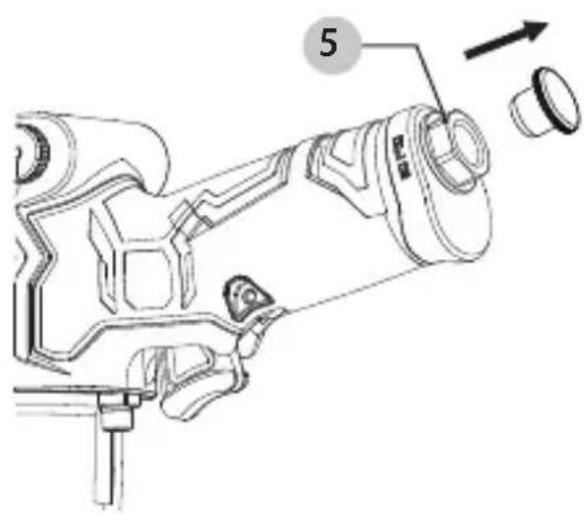

1. En la entrada de aire 5, retire la tapa protectora de plástico de la misma.

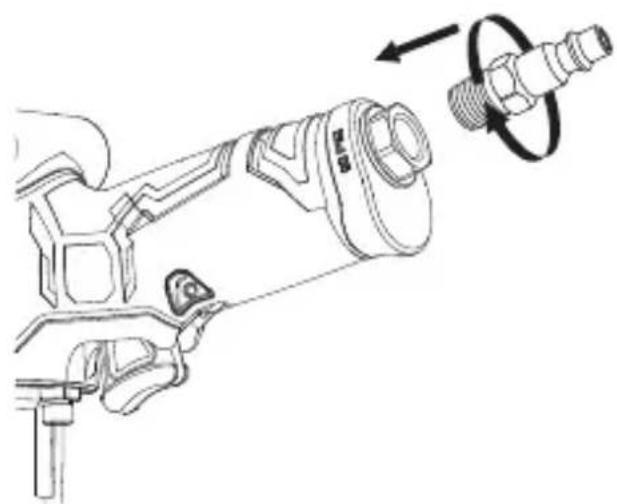

2. Apriete el conector mancho (no se incluye) girando en dirección de las manecillas del reloj con una llave (no se incluye) para una conexión hermética. NO APRIETE DEMASIADO.

AVISO: use cinta selladora para roscas (no se incluye) en las roscas del enchufe macho.

5

1. Coloque de 2 a 3 gotas de aceite para herramientas neumáticas (no se incluye) en la apertura del enchufe macho antes de cada uso.

2. Seleccione el dado de percusión correcto (no se incluye) y móntelo en el yunque 2 hasta que encaje en su lugar.

ADVERTENCIA: utilice únicamente adaptadores y dados hechos para su uso con pistolas de impacto. Siempre asegúrese de que los adaptadores y dados estén correctamente instalados y asegurados antes de utilizar esta herramienta. Los accesorios de las herramientas pueden romperse y desprenderse, lo que puede causar lesiones graves al operador o las demás personas que estén en la zona de trabajo. Siempre siga las especificaciones del fabricante para lograr una correcta fijación y utilización.

1. Para obtener un mayor alcance, monte el dado en el extremo de una barra de extensión (no se proporciona) y luego monte la barra de extensión en el yunque 2.

AVISO: asegúrese de que el dado y la barra de extensión estén debidamente asegurados antes de operar la herramienta.

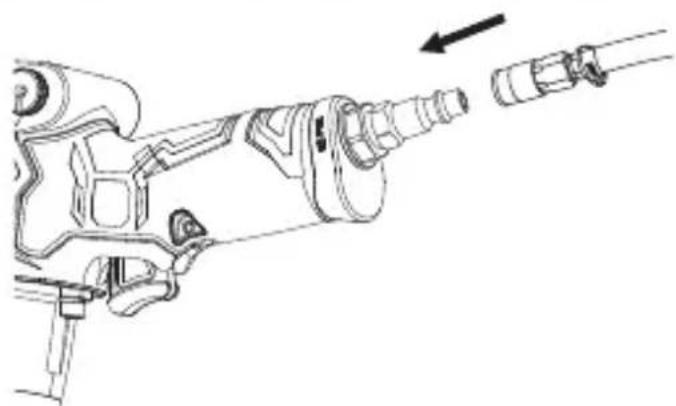

1. Conecte la manguera de suministro de aire al conector de aire macho y asegúrese de que está encajada y segura. Establezca la presión de trabajo en 90 PSI para obtener el mejor rendimiento de la herramienta.

AVISO: la presión de trabajo es la cantidad de presión de aire de que la herramienta detecta al funcionar.

FUNCIONAMIENTO

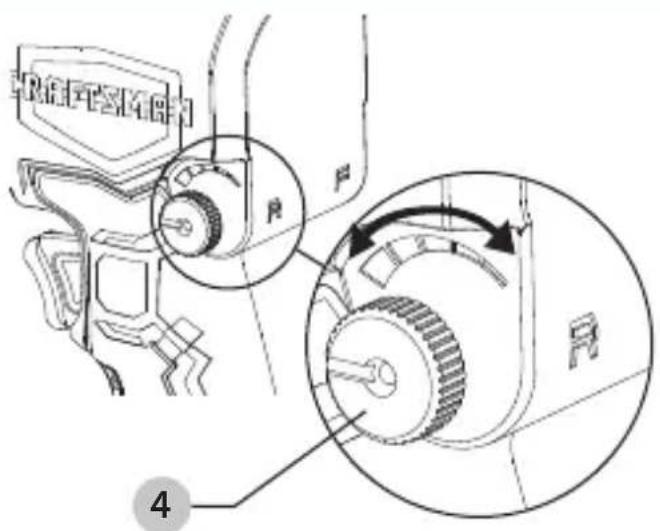

1. Para operar la herramienta en la dirección hacia delante, presione el interruptor de ajuste de torsión 4 hacia la izquierda.

2. Para operar la herramienta en la dirección reversa, presione el interruptor de ajuste de torsión 4 hacia la derecha.

Esta herramienta cuenta con 5 ajustes de torsión hacia delante y 5 de reversa, siendo esta última dirección la que posee la torsión máxima.

Para seleccionar un ajuste de torsión en dirección hacia delante, asegúrese de que el interruptor de ajuste de torsión 4 esté completamente presionado hacia la izquierda.

Para seleccionar un ajuste de torsión en dirección reversa, asegúrese de que el interruptor de ajuste de torsión 4 esté completamente presionado hacia la derecha.

1. El indicador de torsión va de baja a alta. Mientras más pequeño sea el rectángulo, más baja es la torsión; mientras más grande sea el rectángulo, mayor será la torsión. Gire el interruptor de ajuste de torsión 4 ya sea en dirección de las manecillas del reloj o en dirección contraria a las manecillas del reloj, y alinee la ranura de la perilla con el ajuste de torsión deseado.

R 4

MANTENIMIENTO

ADVERTENCIA: DESCONECTE SIEMPRE LA HERRAMIENTA DEL SUMINISTRO DE AIRE ANTES DE REALIZAR CUALQUIER TAREA DE MANTENIMIENTO.

ADVERTENCIA: siempre asegúrese de que la herramienta esté lubricada correctamente mientras dura su ejecución. La lubricación adecuada se muestra en este manual de instrucciones.

Se recomienda usar un lubricador en línea (no incluido) para aumentar la vida útil de la herramienta y mantenerla correctamente lubricada. Se debe verificar regularmente el lubricador en línea y llenarlo con aceite para herramientas neumáticas según sea necesario. El ajuste adecuado del lubricador en línea puede realizarse colocando una hoja de papel junto a los orificios de escape de la herramienta y manteniendo el regulador completamente abierto por 30 segundos. Cuando aparece una leve mancha de aceite en el papel, el lubricador en línea está ajustado de manera adecuada. Se deben evitar las cantidades excesivas de aceite.

Lubricantes recomendados: aceite para herramientas neumáticas o cualquier otro aceite de alta calidad para turbinas que contenga absorbente de humedad, antioxidante, agentes de humidificación de metales y un aditivo para presión extrema (EP, por sus siglas en inglés). Consulte a su distribuidor local para obtener más ayuda para seleccionar el aceite para herramienta neumática más adecuado para la lubricación apropiada.

Limpieza

ADVERTENCIA: elimine la suciedad y el polvo de todos los conductos de ventilación con aire limpio y seco al menos una vez a la semana. Para minimizar el riesgo de lesiones oculares, use siempre protección ocular aprobada por la norma ANSI Z87.1 cuando realice este procedimiento.

ADVERTENCIA: nunca use solventes u otros productos químicos agresivos para limpiar las partes no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Use un paño humedecido solo con una mezcla de jabón suave y agua. Nunca deje que ingresen líquidos a la herramienta; nunca sumerja alguna pieza de la herramienta en líquido.

Reparaciones

ADVERTENCIA: para garantizar la SEGURIDAD y FIABILIDAD del producto, las reparaciones y el mantenimiento los debe realizar un centro de servicio de fábrica de CRAFTSMAN o un centro de servicio autorizado de CRAFTSMAN. Utilice siempre piezas de repuesto idénticas a las de fabricación.

Accesorios

ADVERTENCIA: debido a que los accesorios que no sean los ofrecidos por CRAFTSMAN no han sido probados con este producto, su uso con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, solo se deben utilizar los accesorios recomendados por CRAFTSMAN con este producto.

Los accesorios recomendados para usar con su herramienta están disponibles a un costo adicional en su distribuidor local o centro de servicio autorizado. Si necesita ayuda para encontrar algún accesorio, visite CRAFTSMAN.COM o llame al 1-888-331-4569.

Almacenamiento

Antes de almacenar la herramienta, asegúrese de hacer lo siguiente:

1. Revise la sección de Mantenimiento en las páginas anteriores y realice el mantenimiento programado según sea necesario.
2. La herramienta debe estar bien limpia y ligeramente lubricada antes de almacenarla.
3. Almacene la herramienta en un lugar seco y seguro, fuera del alcance de los niños.

Registro en línea

Gracias por su compra. Registre su producto ahora para:

• SERVICIO DE GARANTÍA: registrar su producto le ayudará a obtener un servicio de garantía más eficiente en caso tenga problemas con su producto.
• CONFIRMACIÓN DE PROPIEDAD: en caso de pérdida del seguro, como incendio, inundación o robo, su registro de propiedad servirá como prueba de compra.
• PARA SU SEGURIDAD: el registro de su producto nos permitirá ponernos en contacto con usted en el improbable caso de que se requiera una notificación de seguridad según la Ley Federal de Seguridad del Consumidor.

Registre en línea en www.craftsman.com/registration

ESPAÑOL

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA: si la herramienta funciona lentamente o no funciona, verifique estos posibles problemas y realice la acción correctiva correspondiente:

PROBLEMA CAUSA SOLUCIÓN

La herramienta no funciona o lo hace lentamente.	Hay polvo o goma en la herramienta.	Enjuague la herramienta con aceite para herramientas neumáticas o solvente para goma.
La herramienta no funciona o lo hace lentamente.	No hay aceite en la herramienta.	Lubrique la herramienta.
La herramienta no funciona o lo hace lentamente.	La presión de aire es baja. Ajuste el regulador en la herramienta en la configuración máxima.Ajuste el regulador del compresor al máximo de la herramienta en 90 PSI.NOTA:las mangueras de aire comprimido pueden causar una pérdida de hasta 15 PSI en la presión, de manera que puede necesitar configurar la potencia más alta del compresor para mantener la presión requerida en la herramienta.
La herramienta no funciona o lo hace lentamente.	Hay fugas en la manguera de aire comprimido.	Apriete y selle los conectores de la manguera si se encuentran fugas. Use cinta de sellado.
La herramienta no funciona o lo hace lentamente.	La presión de aire es baja. Asegúrese de que la manguera sea del tamaño adecuado. Las mangueras largas o las herramientas que usen grandes volúmenes de aire pueden requerir un diámetro interno de 1/2 pulg. o más, según el largo total de la manguera.No utilice varias mangueras conectadas entre sí con conectores de conexión rápida. Esto causa pérdidas de presión adicionales y reduce la potencia de la herramienta. Utilice mangueras simples del largo apropiado.
La herramienta no funciona o lo hace lentamente.	Las aspas del rotor están desgastadas.	Remplace el aspa del rotor.
La herramienta no funciona o lo hace lentamente.	Sale humedad del escape de la herramienta.	Agua en el tanque del compresor; drene el tanque (consulte el manual del compresor de aire).Lubrique la herramienta y hágala funcionar hasta que no haya evidencia de agua. Vuelva a lubricar la herramienta y hágala funcionar durante 1 a 2 segundos.

Tres años de garantía limitada

CRAFTSMAN reparará o reemplazará, sin costo, cualquier defecto debido en el material o en la mano de obra por un periodo de tres años a partir de la fecha de compra (dos años para las baterías). Esta garantía no cubre las fallas de piezas debido al desgaste normal o al abuso de la herramienta. Para obtener más detalles sobre la cobertura de la garantía y conocer la información de reparación de la garantía, visite www.craftsman.com o llame al

1-888-331-4569. Esta garantía no se aplica a accesorios ni a daños causados por reparaciones hechas o que se hayan intentado hacer por otras personas. ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN DETERMINADO, Y EXCLUYE TODOS LOS DAÑOS ACCIDENTALES O RESULTANTES. Algunos estados no permiten limitaciones en cuanto a la duración de una garantía implícita ni la exclusión de daños accidentales o resultantes, de modo que estas limitaciones pueden no aplicarse a usted. Esta garantía le otorga derechos legales específicos y podría tener otros derechos que varían en ciertos estados o provincias.

GARANTÍA DE DEVOLUCIÓN DE SU DINERO EN 90 DÍAS

Si no está completamente satisfecho con el rendimiento de su herramienta eléctrica, láser o clavadora CRAFTSMAN por cualquier razón, puede devolverla dentro de los 90 días a partir de la fecha de compra con un recibo para obtener un reembolso completo. No le haremos preguntas.

LATINOAMÉRICA: esta garantía no se aplica a los productos vendidos en Latinoamérica. Para los productos vendidos en Latinoamérica, consulte la información de garantía específica del país contenida en el embalaje, llame a la compañía local o consulte el sitio web para obtener información sobre la garantía.

CRAFTSMAN®

is a registered trademark of Stanley Black & Decker, Inc., used under license. est une marque déposée de Stanley Black & Decker, Inc., utilisée sous licence. es una marca registrada de Stanley Black & Decker, Inc., utilizada bajo licencia.

© 2019 CRAFTSMAN

Product Manufactured by: SHINING GOLDEN YIDA Produit fabriqué par: SHINING GOLDEN YIDA Producto fabricado por: SHINING GOLDEN YIDA LICENSEE NAME: SHINING GOLDEN YIDA LICENSEE ADDRESS: PO BOX 6564 AKRON, OH 44312

U.S. & Canada Only • É.-U. et Canada seulement • EE.UU. y Canadá únicamente

ESPAÑOL

Diagrama detallado de la herramienta

Pieza C Descripción Pieza Cant. Descripción Pieza Cant. Descripción
1	Tornillos 3	17 1Rotor	31 1 Junta tórica
2	4 Arandela de seguridad	18 1Pasador de alineación	32 1 Válvula de entrada inferior
3	1 Cubierta frontal	19 1Cilindro	33 1 Resorte
4	1 Empaque	20 1 Tapa B	34 1 Junta tórica
5	2 Espaciador	21 1 Cojinete de bolas (tapa B)	35 1 Conector de entrada de aire
6	1 Pasamuros del yunque	22 1Empaque	36 1 Filtro de metal
7	1 Anillo de contención	23 1 Tornillo de fijación	37 2 Tornillo
8	1 Junta tórica	24 1 Gatillo	38 Tuerca de ajuste de velocidad/dirección hacia delante/reversa
9	1 Yunque	25 1Pasador del gatillo
10	2 Pasador del martillo	26 1 Carcasa
11	1 Caja del martillo	27 1Pasador de la entrada de aire	39 2 Junta tórica
12	2 Martillo		40 1 Pasamuros neumático
13	1 Cojinete	28 1 Arandela de entrada	41 2 Cojinete de bolas
14	1 Tapa A	29 1 Sello	42 1 Resorte
15	8 Pasador	30 1 Válvula de entrada superior	43 1 Ajuste de velocidad/dirección hacia delante/reversa
16	6 Hoja del rotor

Kits de reemplazo

Pieza	Número de kit	Descripción del kit
1	K33001-CMX Tornillos, arandelas de seguridad, cubierta frontal, empaque
2	K33001-CMX Tornillos, arandelas de seguridad, cubierta frontal, empaque
3	K33001-CMX Tornillos, arandelas de seguridad, cubierta frontal, empaque
4	K33001-CMX Tornillos, arandelas de seguridad, cubierta frontal, empaque
7	K11002-CMX Anillo de contención, junta tórica
8	K11002-CMX Anillo de contención, junta tórica
9	K33003-CMX Yunque, pasadores de martillo, martillos, empaque
10	K33003-CMX	Yunque, pasadores de martillo, martillos, empaque
12	K33003-CMX	Yunque, pasadores de martillo, martillos, empaque
14	K33004-CMX Empaque, hojas
