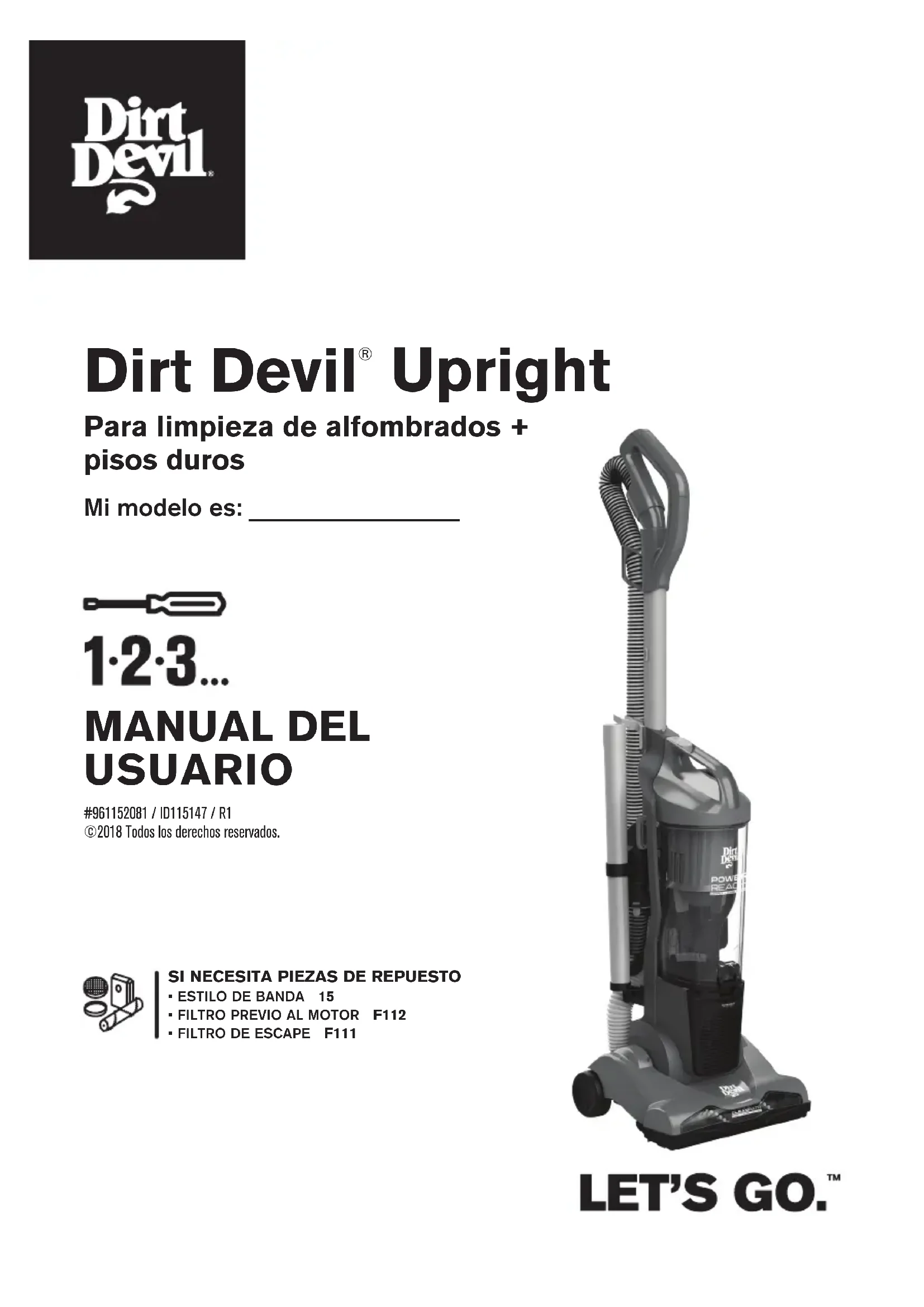

MANUAL DE USUARIO Endura Express DIRT DEVIL

Upright Para limpieza de alfombrados + pisos duros MANUAL DEL USUARIO #961152081 / ID115147 / R1©2018 Todos los derechos reservados.SI NECESITA PIEZAS DE REPUESTO• ESTILO DE BANDA 15• FILTRO PREVIO AL MOTOR F112• FILTRO DE ESCAPE F111 Mi modelo es: _________________HOLA. BIENVENIDO. REGISTRO DEL PRODUCTO Para poder consultar rápidamente, anote la información de su producto a continuación. N. ° de modelo: Cód. de fabricación: (El cód. de fabricación ubicado en el reverso del producto o en su base.) Registro de la garantía Asegúrese de registrar su producto en línea, en el sitio www. DirtDevil.com, o comuníquese al 1-800-321-1134 para realizar el registro telefónicamente. Consejo: Adjunte su recibo de compra a este Manual del propietario. Puede que le soliciten la fecha de compra para obtener el servicio de la garantía de su producto Dirt Devil

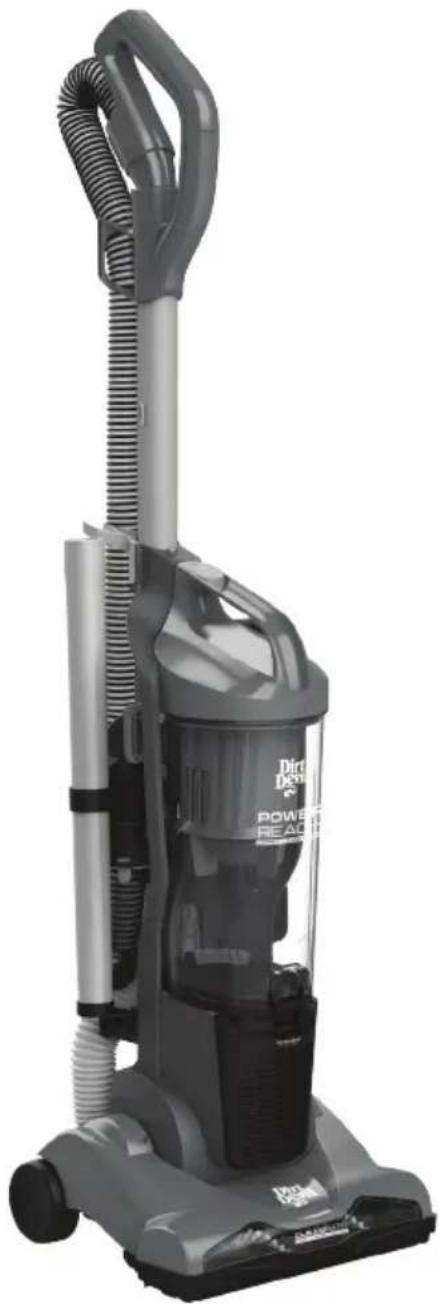

Felicitaciones por adquirir la nueva aspiradora vertical ciclónica Dirt Devil

para limpieza en alfombrados + pisos duros. En este manual encontrará todo lo que desee saber, desde las herramientas hasta las instrucciones de uso. ¿Qué está esperando? LET’S GO.

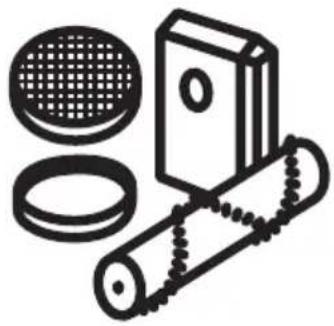

En este producto se utilizan las siguientes piezas: CORREA ESTILO 15 FILTRO PREMOTOR F112

F111 Encuentre piezas de repuesto GENUINAS en el sitio www.dirtdevil.com.

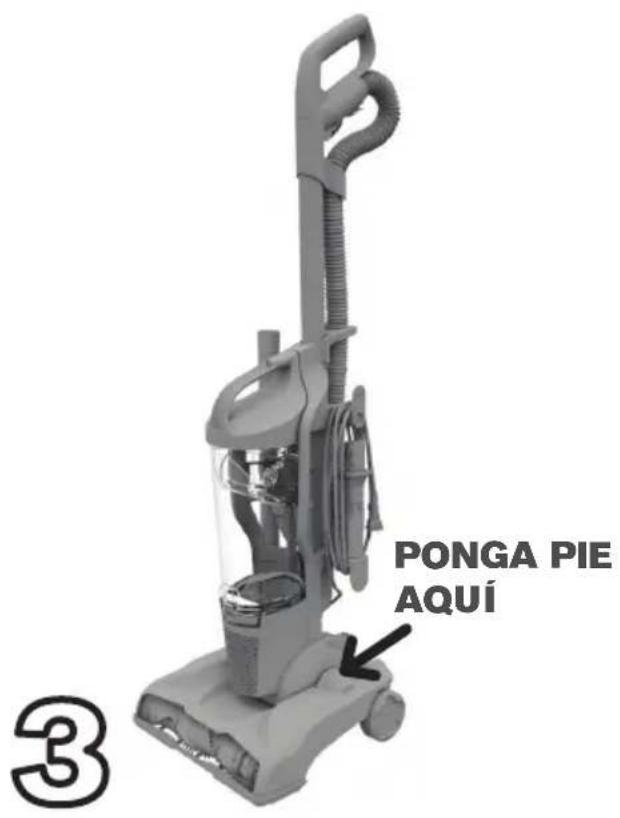

ÍNDICE Ensamblaje para inicio de uso rápido 46 Herramientas 48 Instrucciones de uso 52 Resolución de problemas 58

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Cuando se utilizan aparatos eléctricos, siempre deben seguirse precauciones básicas,incluidas las siguientes:LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE APARATO.

ADVERTENCIA: PARA DISMINUIR EL RIESGO DE

INCENDIO, DESCARGA ELÉCTRICA O LESIONES:

• Arme por completo antes de hacer funcionar.• Use la aspiradora y el cargador solamente con el voltaje especificado en la placa de datos ubicada en la parte inferior de la misma.• No deje el electrodoméstico mientras esté enchufado. Desenchufe del tomacorriente cuando no esté en uso, y antes de limpiar o realizar un servicio.• No utilice en el exterior o sobre superficies húmedas.
• Evite que se la utilice como un juguete. La unidad no tiene como fin el uso por parte de niños de 12 años o menos. Cuando se la utilice cerca de niños, será necesario hacerlo bajo una estricta supervisión. Para evitar lesiones o daños, mantenga a los niños alejados del producto y no permita que introduzcan los dedos ni objetos en ninguna de las aberturas del producto.• Utilice solamente como se describe en este manual. Utilice únicamente los accesorios y productos recomendados por el fabricante.• No utilice si el cable o el enchufe están dañados. Si el electrodoméstico no está funcionando como debería, se ha dejado caer, se ha dañado, se ha dejado a la intemperie, o ha caído dentro del agua, devuélvalo a un centro de servicio antes de continuar con el uso.
• No tire ni lo transporte tomándole del cordón eléctrico, no utilice el cordón eléctrico como asa, no cierre la puerta sobre el cordón eléctrico, ni tire del mismo alrededor de esquinas o rebordes agudos. No coloque el producto sobre el cordón. No pase el aparato sobre el cordón eléctrico. Mantenga el cordón eléctrico lejos de superficies calientes.
• No lo desconecte tirando del cordón eléctrico. Para desconectarlo, tome la clavija, no el cordón eléctrico.• No tome la clavija o el aparato con las manos mojadas.• No coloque objetos en las aperturas. No lo use con una apertura bloqueada; manténgalo libre de polvo, pelusa, pelo y cualquier cosa que pueda reducir el flujo de aire.• Evite que el cabello, la ropa suelta, los dedos y cualquier otra parte del cuerpo entren en contacto con las aberturas y las piezas móviles de la unidad. El cepillo giratorio sigue girando mientras la unidad está en posición vertical.• Apague todos los controles antes de desconectar.
• Tenga especial cuidado al limpiar escaleras. Para evitar lesiones personales o daños, y evitar que la aspiradora se caiga, siempre colóquela al pie de la escalera o sobre el suelo. No coloque la aspiradora sobre escaleras ni muebles, ya que puede ocasionar lesiones o daños.• No use este aparato para aspirar líquidos inflamables ni combustibles (como gasolina) o restos de madera lijada, ni lo use en áreas donde dichos materiales pudieran estar presentes. ADVERTENCIA45 ADVERTENCIA: Para disminuir el riesgo de choque eléctrico, este aparato tiene un enchufe polarizado (una patilla es más ancha que la otra). Este enchufe puede usarse en una toma de corriente polarizada, de una sola manera. Si el enchufe no encaja completamente en la toma de corriente, colóquelo al revés. Si aun así no encaja, comuníquese con un electricista calificado para que instale la toma de corriente apropiada. No haga ningún tipo de modificación al enchufe. CAUTION: TO REDUCE THE RISK OF DAMAGE:

• Evite levantar objetos duros y afilados con este producto, ya que podrían causar daño.

• Guarde el aparato de forma adecuada en la casa, en un lugar seco. No lo exponga a temperaturas de congelamiento.

• No use objetos filosos para limpiar la manguera, ya que pueden causar daños.

• Cuando el rodillo de cepillos está colocado, no deje que la aspiradora permanezca inmóvil durante mucho tiempo, ya que podría dañar el piso.

• El cepillo giratorio sigue girando mientras el producto está encendido y la manija se encuentra en posición vertical. Para evitar dañar alfombras y pisos, no incline la aspiradora sobre muebles, flecos de alfombras o escaleras alfombradas, ni la coloque sobre estos cuando use esta herramienta.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• No use este aparato para aspirar líquidos inflamables ni combustibles (como gasolina) o restos de madera lijada, ni lo use en áreas donde dichos materiales pudieran estar presentes.

• No aspire objetos que estén quemándose o emitiendo humo, tales como cigarrillos, cerillos o cenizas calientes.

• No utilice sin los filtros y/o el depósito de polvo en su lugar.

• ADVERTENCIA: Este producto contiene sustancias químicas reconocidas por el estado de California como causantes de cáncer, defectos congénitos o daños reproductivos. LÁVESE LAS MANOS DESPUÉS DE USAR EL PRODUCTO. SU ASPIRADORA TIENE INCORPORADO UN PROTECTOR TÉRMICO PARA IMPEDIR EL SOBRECALENTAMIENTO. CUANDO SE ACTIVA EL PROTECTOR TÉRMICO, LA ASPIRADORA DEJA DE FUNCIONAR. Si esto sucede, proceda de la siguiente manera:

1. Apague la aspiradora y desenchúfela de la toma de corriente eléctrica.

2. Vacíe el contenedor para polvo.

3. Inspeccione la entrada de la boquilla, el conector de la manguera, la manguera,

la entrada del contenedor para polvo, el ltro ciclónico, el ltro enjuagable y el ltro HEPA para asegurarse de que no hay obstrucciones. Si hay obstrucciones, elimínelas.

4. Cuando la aspiradora está desenchufada y se deja enfriar el motor durante 30

minutos, el protector térmico se desactiva, y se puede continuar pasando la aspiradora. Si el protector térmico sigue activándose después de efectuar los pasos anteriores, es posible que su aspiradora necesite mantenimiento.46

LISTA PARA ASPIRAR! ¿NECESITA AYUDA? Visite el sitio dirtdevil.com/support o contacte a nuestro Departamento de servicio al cliente llamando al (800) 321-1134. 8:00 a. m. - 7:00 p. m. hora del este, Lun. - Siga la conversación... Twitter@DirtDevil Facebook.com/DirtDevil

1. Presione el botón de

liberación del tubo de extensión.

2. Tire del tubo hacia arriba

3. Empuje las herramientas

en el tubo de extensión para obtener una limpieza conveniente. Una vez que haya terminado, gire y tire para extraerlas.

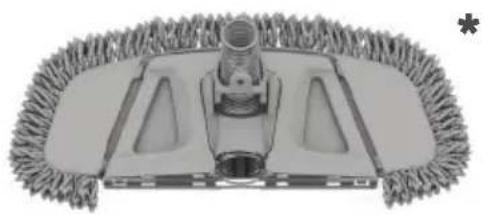

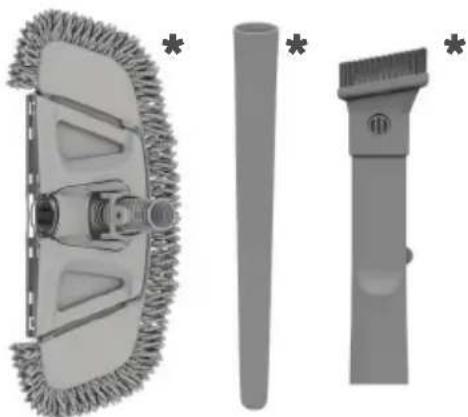

Los accesorios no vienen incluidos con todos los modelos.749 TUBO DE EXTENSIÓN: conéctelo al tubo de aspirar para lograr un mayor alcance en techos y en pisos duros.HERRAMIENTA PARA ASPIRAR + DESEMPOLVAR PISOS CON ALMOHADILLA SWIPES™: aspire y quite el polvo de la mayoría de los pisos duros.HERRAMIENTA COMBO 2 EN 1: utilice la boquilla de limpieza de rincones para espacios reducidos, esquinas y a lo largo de los bordes de escaleras y zócalos. Pruebe el cepillo quitapolvo en muebles, mesadas, lámparas, persianas y más. Presione el botón de bloqueo (A) hacia abajo y deslícelo para pasar de un modo a otro. PRECAUCIÓN La aspiradora no debe utilizarse para limpiar mascotas. ADVERTENCIA Desenchufe la aspiradora antes deconectar la manguera, el tubo de extensión o las herramientas. KIT DE HERRAMIENTAS COMPLETO INCORPORADO HERRAMIENTAS

TURBO TOOL : Para muebles tapizados, cortinas, colchones y escaleras.

Los accesorios no vienen incluidos con todos los modelos.50

La herramienta Vac+Dust para aspirar y quitar el polvo de los pisos, junto con la almohadilla para polvo de microfibra lavable SWIPES™, recogen suciedad, polvo, residuos y el pelo de las mascotas. La aspiradora Featherlite

se encargará del resto.

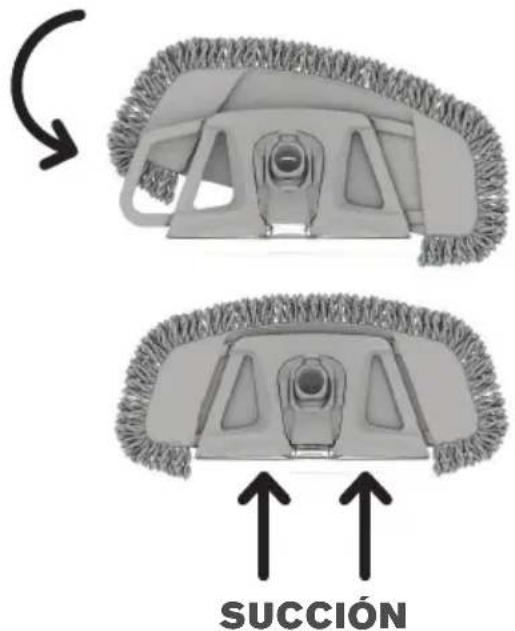

1. Deslice un lado en un

compartimiento y luego el otro.

2. La aspiradora recolecta suciedad

y esiduos de los pisos duros, mientras que la almohadilla de microfibra SWIPES™ recolecta el resto. SUCCIÓN

Los accesorios no vienen incluidos con todos los modelos.751

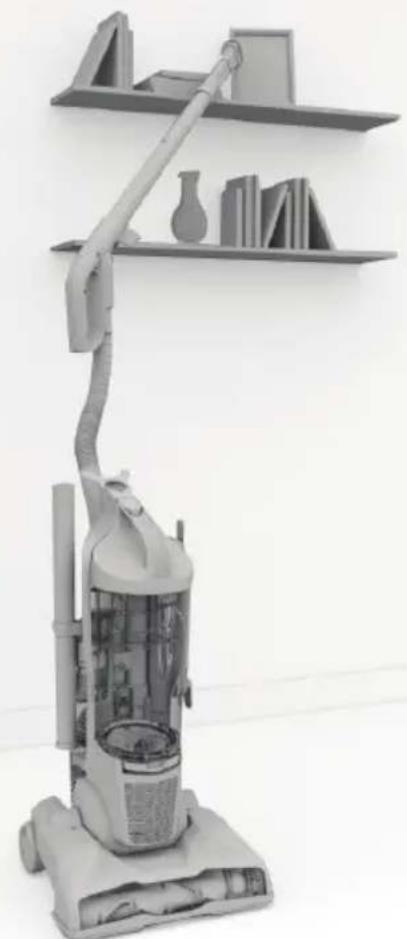

1. Quite el tubo de extensión

ajustable para aspirar para limpiar cómodamente superficies que no sean pisos.

2. Conecte el tubo de extensión

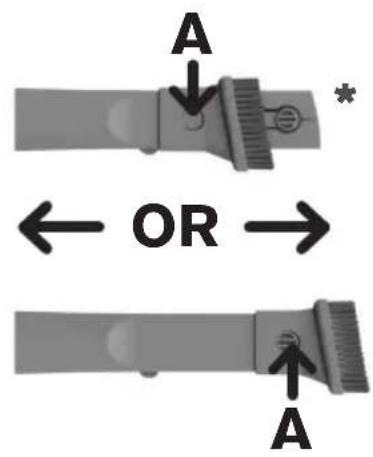

y la herramienta 2 en 1 para lograr una mejor limpieza. HERRAMIENTAS Los accesorios no vienen incluidos con todos los modelos. Extreme las precauciones cuando utilice la aspiradora para limpiar escaleras. Para evitar lesiones o daños físicos, y a fin de evitar que la aspiradora se caiga, siempre colóquela al pie de las escaleras o sobre el suelo. No coloque la aspiradora sobre las escaleras ni sobre un mueble, ya que pueden generarse lesiones o daños. Cuando utilice las herramientas accesorias, siempre asegúrese de que el mango se encuentre en posición vertical. PRECAUCIÓNA

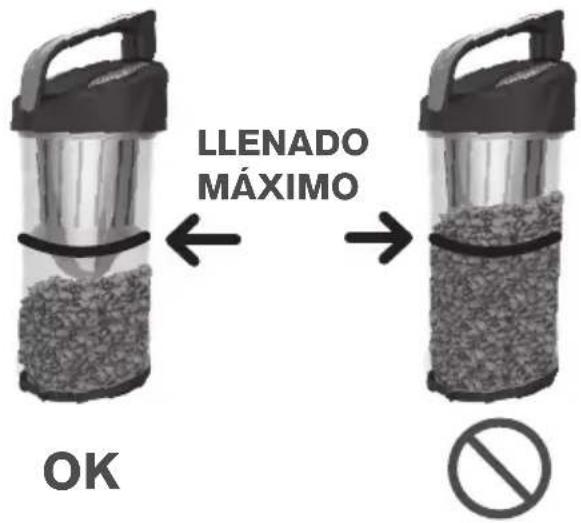

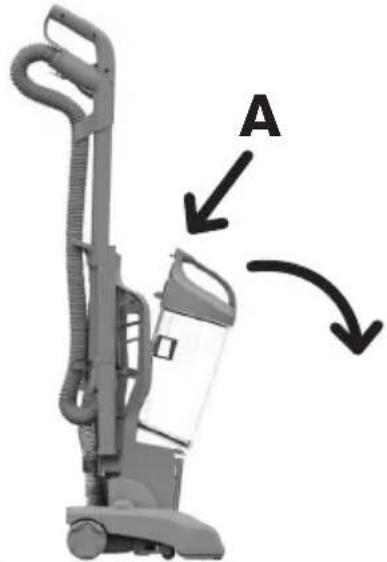

1. Tire la basura de la copa cuando esté llena. 2. Presione el botón de liberación (A) y tire hacia afuera de la copa de recolección de residuos.

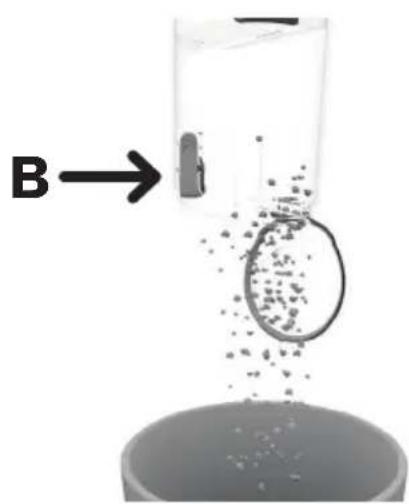

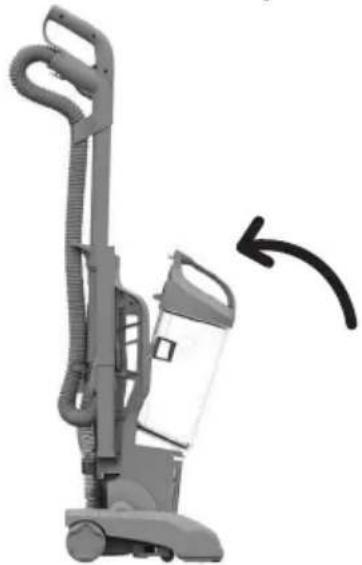

DE RESIDUOS 3. Ahora, arroje los residuos presionando el botón inferior. Límpiela para eliminar el polvo.4. Coloque primero el respaldo de la copa en la base. Empuje la parte superior de la copa contra el panel trasero. Escuchará un chasquido cuando se sujete en su lugar.Este sería un buen momento para verificar el estado de su filtro. ¿Se encuentra sucio? Consulte la página 13 para ver los pasos de limpieza. ADVERTENCIA Para disminuir el riesgo de lesiones físicas, desenchufe la unidad antes de limpiarla o realizarle un servicio de mantenimiento. No utilice la unidad si esta no tiene colocados la copa de recolección de residuos o los filtros.

1. Extraiga la copa de recolección de

residuos. ¿Puede ver el filtro debajo de la copa de recolección de residuos? Levántelo.

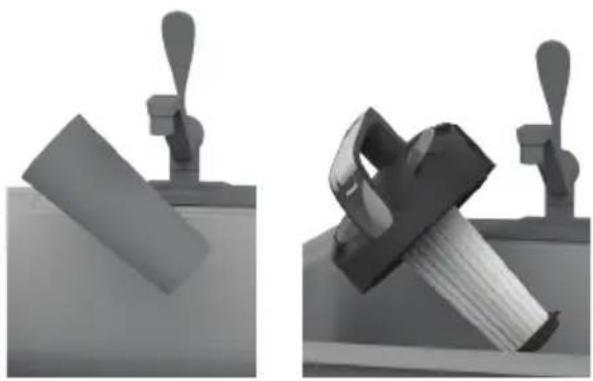

3. Todas las piezas son enjuagables.

Deje secar durante 24 horas antes de usar.

2. Vuelva a GIRAR el filtro en el

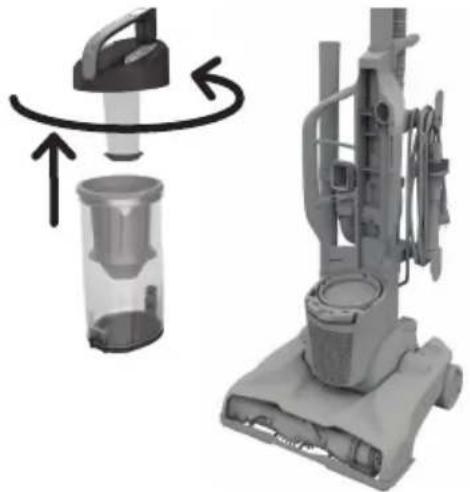

mango, vuelva a colocar el mango en la copa de recolección de residuos y gírelo para cerrarlo. Vuelva a colocar la copa de recolección de residuos en la aspiradora.

4. Vuelva a GIRAR el filtro en el

mango, vuelva a colocar el mango en la copa de recolección de residuos y gírelo para cerrarlo. Vuelva a colocar la copa de recolección de residuos en la aspiradora. Para reemplazar el filtro F112, visite el sitio dirtdevil.com o llámenos al (800) 321-1134. INSTRUCCIONES DE USO54

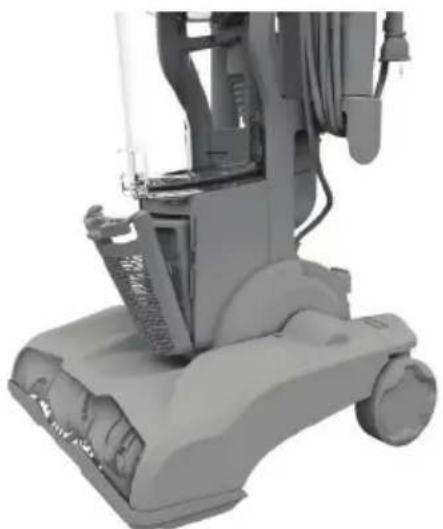

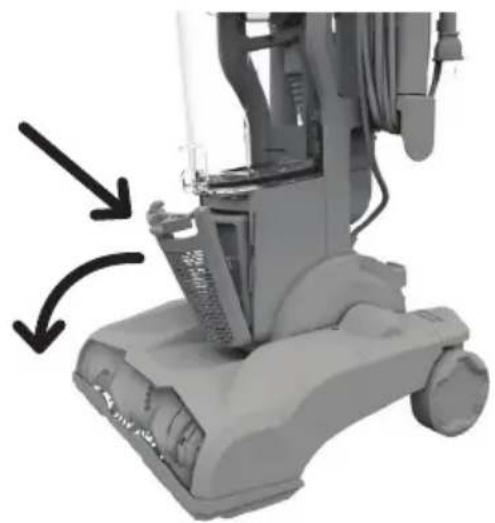

1. Empuje la lengüeta en la parte

frontal de la cubierta para girarla hacia afuera.

3. Vuelva a colocar el filtro seco.

Ahora, alinee la cubierta del filtro primero con las lengüetas de abajo y luego vuelva a sujetarlo a presión en su lugar.

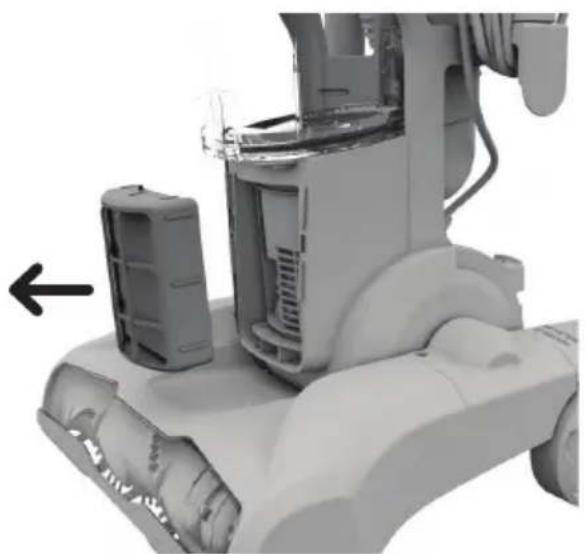

2. Extraiga el filtro, enjuague la

suciedad de ambos lados, y déjelo secar al aire libre durante 24 horas antes de volver a colocarlo, o hasta que esté seco. ADVERTENCIA Para disminuir el riesgo de lesiones físicas, desenchufe la unidad antes de limpiarla o realizarle un servicio de mantenimiento. No utilice la aspiradora si no tiene colocados la copa de recolección de residuos o los filtros. Para reemplazar el filtro F111, visite el sitio dirtdevil.com o llámenos al (800) 321-1134.ADVERTENCIA Para disminuir el riesgo de lesiones físicas, desenchufe la unidad antes de limpiarla o realizarle un servicio de mantenimiento. No utilice la aspiradora si no tiene colocados la copa de recolección de residuos o los filtros.

1. Dé vuelta su aspiradora. Presione

las lengüetas de liberación del cepillo giratorio donde estén marcadas con un círculo. Quite la cubierta del cepillo giratorio para acceder al cepillo giratorio.

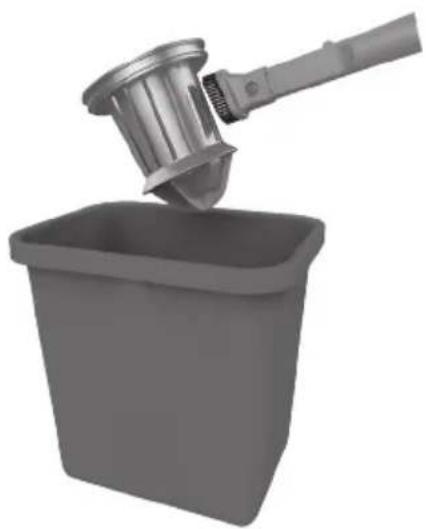

2. Utilice la herramienta quitapolvo

para limpiar unidad ciclónico.

INSTRUCCIONES DE USO56

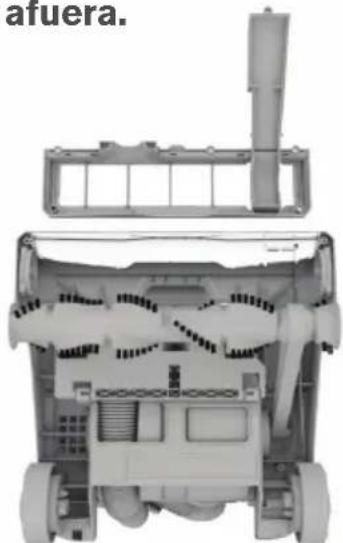

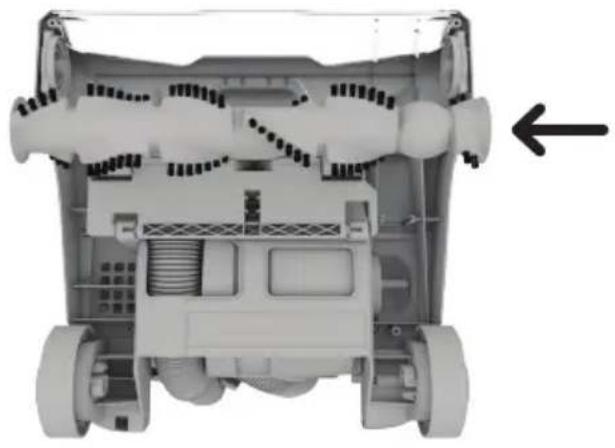

LIMPIEZA DEL CEPILLO GIRATORIO PRECAUCIÓN Para reducir el riesgo de lesión derivado de las piezas móviles, desconecte el aparato antes de realizarle el servicio de mantenimiento.

2. Coloque el elevador giratorio

en posición ascendente.

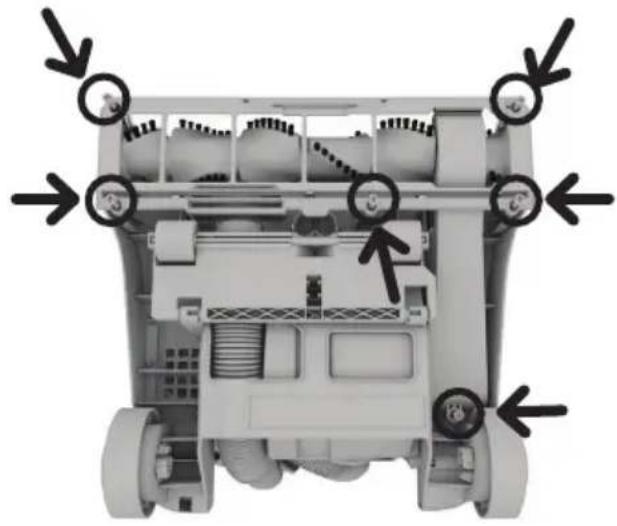

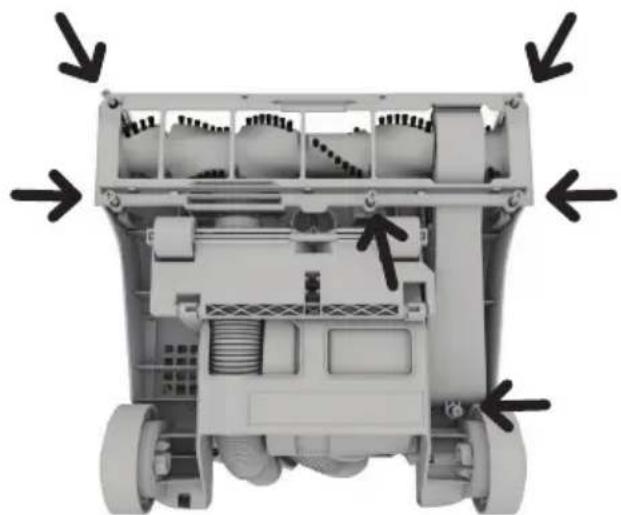

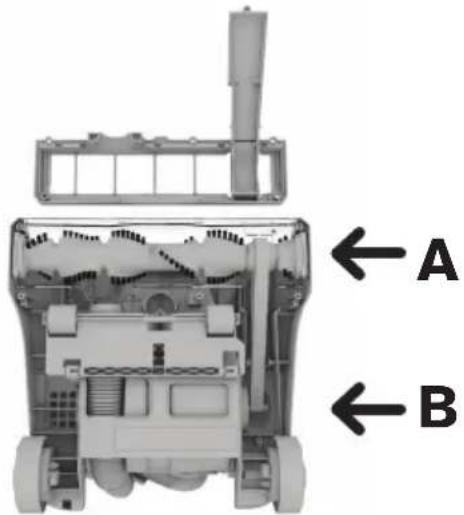

1. Dé vuelta su aspiradora. Utilice

un destornillador Phillips para extraer los seis tornillos. Extraiga la placa base.B

PRECAUCIÓN Para reducir el riesgo de lesión derivado de las piezas móviles, desconecte el aparato antes de realizarle el servicio de mantenimiento.

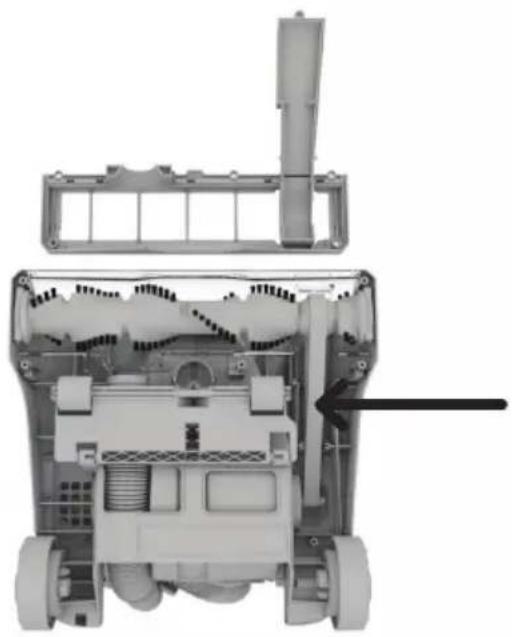

2. Repita los pasos 1 y 2. Luego, extraiga la correa vieja. Deslice una nueva correa con las letras hacia afuera.Para reemplazar Correa estilo 15 visite el sitio dirtdevil.com o llámenos al (800) 321-1134. INSTRUCCIONES DE USOLUBRICACIÓN:El motor y el rodillo de cepillos están equipados con rodamientos que contienen suficiente lubricación para su vida útil. Agregar lubricante podría provocar daños. No agregue lubricante al motor ni al rodillo de cepillos.1. Dé vuelta su aspiradora. Utilice un destornillador Phillips para extraer los seis tornillos. Extraiga la placa base.3. Deslice la correa alrededor del cepillo giratorio en el área sin cerdas (A) y la clavija de metal (B). Cada extremo del cepillo giratorio encajará en los bolsillos a cada lado de la boquilla (C). Vuelva a colocar la placa y atorníllelos. NOTA: Todo otro servicio de mantenimiento deberá ser realizado por personal técnico autorizado. Si el aparato no funciona como debe, si se ha caído o dañado, o si se lo ha dejado a la intemperie o ha sido sumergido en agua, llévelo a un Centro Técnico antes de continuar usándolo.58 Todo otro servicio de mantenimiento deberá ser realizado por personal técnico autorizado. Si el aparato no funciona como debe, si se ha caído o dañado, o si se lo ha dejado a la intemperie o ha sido sumergido en agua, llévelo a un Centro Técnico antes de continuar usándolo. Para disminuir el riesgo de lesiones físicas, desenchufe la unidad antes de limpiarla o realizarle un servicio de mantenimiento. ADVERTENCIA

PROBLEMA CAUSA POSIBLE SOLUCIÓN POSIBLE

La aspiradora no funciona. 1. El cable de alimentación no está enchufado con firmeza en el tomacorriente.1. Enchúfelo firmemente. 2. Fusible quemado o disyuntor activado.

2. Revise el fusible o el disyuntor del hogar.

3. Verifique que no haya voltaje en el tomacorriente. 3. Reemplace el fusible/reinicie el disyuntor del hogar.4. Protector térmico activado. 4. Desenchufe la aspiradora y déjela enfriar durante 30 minutos. (Esto hará que el protector térmico se reinicie.) Sale polvo de la aspiradora 1. Copa de recolección de residuos llena.1. Vacíe la copa de recolección de residuos.2. Copa de recolección de residuos colocada incorrectamente.2. Revise la sección de Reemplazo y extracción de la copa de recolección de residuos.3. La manguera no está colocada correctamente.3. Revise la sección de colocación de la manguera.4. Los elementos enjuagables o el filtro fabricados con materiales HEPA no están completamente instalados.4. Revise la sección Extracción y limpieza del filtro. Detección de olor a humo/ quemado. 1. Correa rota o estirada. 1. Reemplace la correa del cepillo giratorio.2. El cepillo giratorio está obstruido. 2. Limpie/Quite los residuos del cepillo giratorio. Las herramientas de aspiración no aspiran. 1. La manguera está tapada. 1. Extraiga la manguera y las herramientas. Elimine la obstrucción.2. La copa de recolección de residuos está llena.2. Vacíe la copa de recolección de residuos.3. Uno o ambos filtros están obstruidos.3. Extraiga ambos filtros y límpielos.4. Libere la manija/tubo de extensión para accionar la válvula interna.4. Tire de la manija hacia arriba y hacia afuera de la unidad.5. La aspiradora no aspira los residuos.5. Es posible que el cepillo giratorio esté desactivado o que la correa esté rota. NOTA: Todo otro servicio de mantenimiento deberá ser realizado por personal técnico autorizado. Si el aparato no funciona como debe, si se ha caído o dañado, o si se lo ha dejado a la intemperie o ha sido sumergido en agua, llévelo a un Centro Técnico antes de continuar usándolo.759 GARANTÍA LIMITADA

COBERTURA DE LA GARANTÍA

En casos de uso y mantenimiento domésticos en condiciones normales, y conforme al Manual del propietario, su producto Dirt Devil

tiene garantía contra fallas de fábrica en los materiales y la mano de obra. Durante el Plazo de la garantía, la empresa le proporcionará la mano de obra y los repuestos, sin ningún costo, a los fines de reparar cualquier falla del producto adquirido en los Estados Unidos, de los EE. UU., y Canadá. CÓMO REALIZAR UN RECLAMO POR LA GARANTÍA Si este producto no presentara las características garantizadas, llévelo o envíelo a un Distribuidor técnico oficial autorizado de Dirt Devil

, junto con el comprobante de compra. Para ser redirigido en forma automática a un Centro de servicios autorizado en los EE. UU., llame al: 1-800-321-1134 O visite el sitio en línea de Dirt Devil

en www.DirtDevil.com. Para obtener más ayuda o información sobre esta Garantía o la disponibilidad de los Centros de servicios contemplados en la garantía, llame al Centro de respuesta al consumidor de Dirt Devil

al 1-800-321-1134, de lunes a viernes de 8 a. m. a 7 p. m., hora del este. NO CUBIERTO POR LA PRESENTE GARANTÍA La presente Garantía no cubre los siguientes supuestos: el uso del producto en operaciones comerciales (tales como servicios de limpieza y de alquiler de equipamiento), el cepillo giratorio, la correa, las bolsas y los filtros, el mantenimiento incorrecto del producto, los daños derivados de su mal uso, casos fortuitos o hechos de la naturaleza, vandalismo u otros actos fuera del control de Royal Appliance Mfg. Co. (en adelante, "Royal" y "Nosotros"). La garantía tampoco cubre los actos u omisiones del propietario, su uso fuera del país donde se compró el producto originalmente y las reventas del producto que realizare el propietario original. Esta garantía no cubre la recolección, la entrega, el transporte ni el servicio a domicilio del producto. Esta garantía no se aplica a los productos adquiridos fuera de los Estados Unidos, incluidos sus territorios y posesiones, fuera de Tiendas de intercambios militares de los EE. UU. y fuera de Canadá. Esta garantía no cubre los productos adquiridos a un tercero no autorizado como minorista, concesionario o distribuidor de los productos Royal.

OTROS TÉRMINOS IMPORTANTES

Esta garantía no es transferible y no podrá ser cedida. Esta garantía se regirá e interpretará de conformidad con las leyes del Estado de Ohio. El Plazo de la garantía no se prolongará por ningún reemplazo o reparación realizados conforme a la garantía. ESTA GARANTÍA REPRESENTA LA GARANTÍA Y EL RECURSO LEGAL EXCLUSIVOS, PROPORCIONADOS POR ROYAL. TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS, SERÁN RECHAZADAS, INCLUIDAS LAS GARANTÍAS DE APTITUD PARA LA VENTA O ADECUACIÓN A FINES ESPECÍFICOS. EN NINGÚN CASO ROYAL SERÁ RESPONSABLE POR LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES O MEDIATOS DE NINGUNA CLASE, QUE SUFRA EL PROPIETARIO O CUALQUIER PARTE QUE RECLAME POR INTERMEDIO DE ESTE, YA SEA CON BASE EN UN CONTRATO, POR NEGLIGENCIA, HECHO ILÍCITO CIVIL O RESPONSABILIDAD OBJETIVA, NI POR NINGUNA OTRA CAUSA. En algunos estados, la exclusión de los daños mediatos no está permitida, de modo que la exclusión precedente puede no serle aplicable. Esta garantía le otorga derechos específicos. También puede tener otros derechos,que varían según el estado. GARANTÍA 1Encuentre piezas de repuesto GENUINAS en el sitio www.dirtdevil.com. En este producto se utilizan las siguientes piezas: CORREA ESTILO

Llame a nuestro Departamento de servicio al cliente al (800) 321-1134 8:00 a. m. - 7:00 p. m. hora del este www.dirtdevil.com NUESTRAS ASPIRADORAS HABLAN
