MANUAL DE USUARIO GVS127TC3KIR CANDY

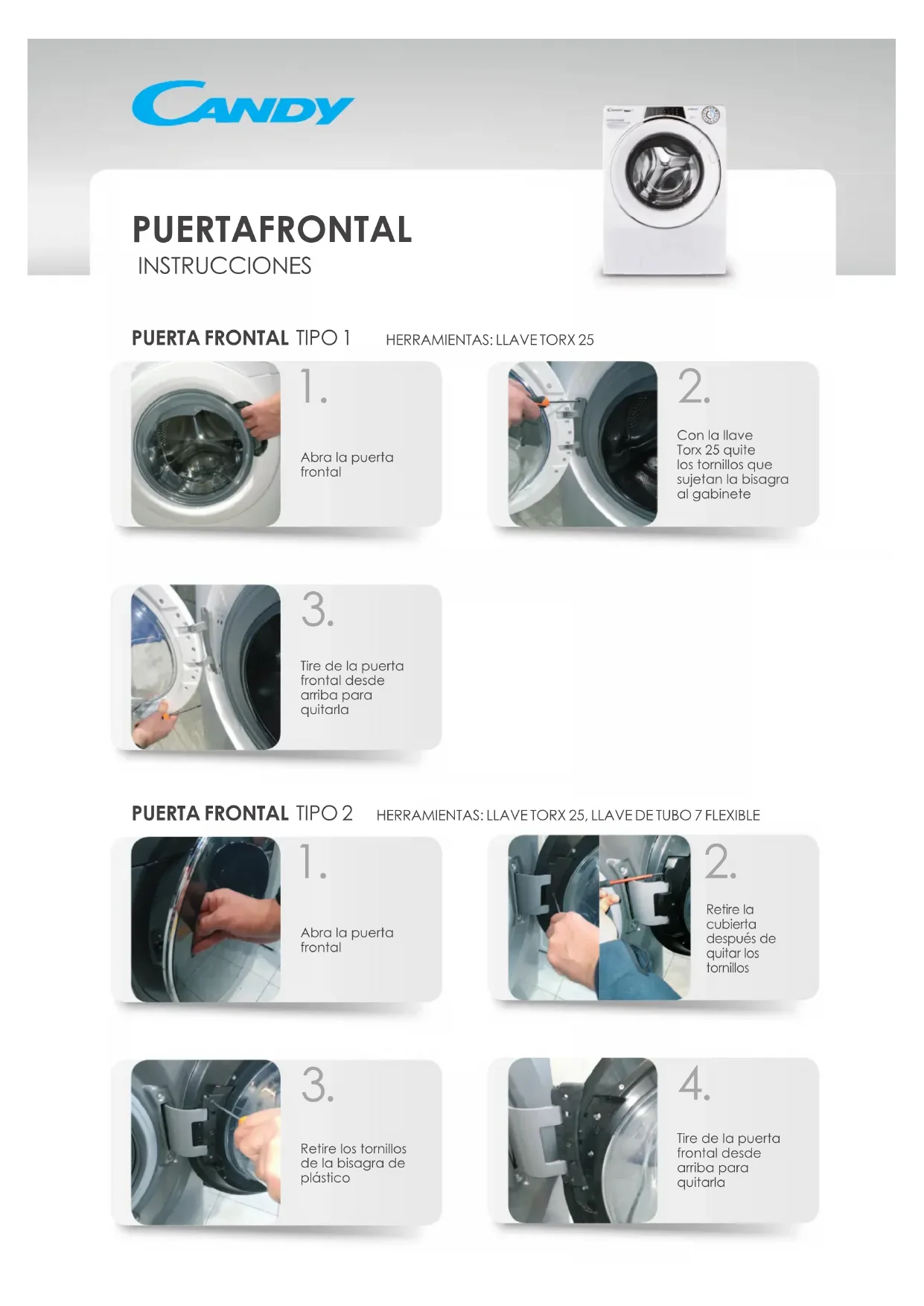

PUERTA FRONTAL TIPO 1

HERRAMIENTAS:LLAVETORX25

1.

Abra la puerta frontal

2.

Con la llave

Torx 25 quite

los tornillos que

sujetan la bisagra

al gabinete

3.

Tire de la puerta frontal desde
arriba para
quitarla

PUERTA FRONTAL TIPO 2

HERRAMIENTAS:LLAVETORX25,LLAVE DETUBO7FLEXIBLE

1.

Abra la puerta frontal

2.

Retire la cubierta après de quitar los tornillos

3.

Retire los tornillos de la bisagra de plastico

4.

Tire de la puerta frontal desde
arriba para
quitarla

BISAGRA

INSTRUCCIONES

BISAGRA TIPO1 HERRAMIENTAS:LLAVETORX25

1.

Abra la puerta frontal

2.

Con la llave de tubo 25 quite los tornillos que sujefan la bisagra al gabinete

3.

Tire de la puerta frontal desde amiba para quitarla

4.

Retire todos los tornillos de la puerta frontal

5.

Separe el bastidor principal del bastidor secundario

6.

Vuelca a colocar la
bisagra y tengacuidado de
no perdor loscojinetes

BISAGRA TIPO 2 HERRAMIENTAS:LLAVETORX 25,LLAVE DETUBO7FLEXIBLE

1.

Abra la puerta frontal

2.

Retire la cubierta après de quitar los tornillos

3.

Retire los tornillos de la bisagra de plastico

4.

Tire de la puerta frontal desde arriba para quitarla

5.

Retiree el pasador

6.

Retire el sujetador de la puerta

7.

Després de
quejar la correa,
desprésda la
cubierta del
empaque a fi n
de permittedel
acceso al interior
del producto

8.

Retire los
tornillos
externos de la
bisagra

9.

Retire los tornillos situados adentro del gabinete con la llave de tubo 7. Retire la bisagra

SEGURO DE LA PUERTA

INSTRUCCIONES

SEGURO DE LA PUERTA TIPO 1

HERRAMIENTAS: TORNILLO DE CabeZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1.

Abra la puerta frontal

2.

Use el destornillador plano como palanca y retire la abrazadora externa

3.

Després de quitar
la abrazadora,
desprénda la
cubierta del
empaque a fin de
permírir el acceso
al inferior del
producto

4.

Con la llave Torx
retire los tornillos
de sujeción
del seguro
de la puerta
y presione el
broche.

5.

Retire el seguro de la puerta

6.

Desconecte el cableado, en caso de conexiones "faston", preste atencion y no invierta el cableado

SEGURO DELA PUERTA TIPO 2

HERRAMIENTAS: TORNILLO DE CabeZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1.

Abra la puerta frontal

2.

Use el destornillador plano como palanca y retire la abrazadora externa

3.

Després de quitar
la abrazadora,
desprénde la
cubierta del
empaque a fin de
permírir el acceso
al interior del
produco

4.

Con la llave Torx refire los tornillos de sujeccion del seguro de la puerta

5.

Desarme la encimera y los adornos

6.

Desarme el dispensador y el bisel

7.

Retire el seguro de la puerta

8.

Retire la proteccion contra el agua

9.

Vuela a colocar el seguro de la puerta prestando atencion a la conexion mecanica de la aperture de emergencia y las conexiones electricas

EMPAQUE DE LA PUERTA

INSTRUCCIONES

EMPAQUE DELA PUERTA

HERRAMIENTAS: LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

1.

Abra la puerta frontal

2.

Use el destornillador
plano como
palanca y retire la
abrazadora externa

3.

Despues de qutar la abrazadora, despendra la cubierta del empaque a fi n de permitir el acces al interior del producto

4.

Con el destornillador
plano quite la
abrazadora en el tubo

5.

Retiree el empaque

6.

Cologne empaque nuevo prestando atencion a las muescas de posicionamento

7.

Inserte la abrazadora de alambre en el lado del tubo

8.

Apriete la abrazadora hasta que quede al ras en el tubo usingo las herramrientas

9.

Coloque el
empreaque en el
gabinete.
Sujete la
abrazadora
externalyaprietela (de ser necessario con la pinza)

CAJON DEL DETERGENTE

INSTRUCCIONES

CAJON DEL DETERGENTE

1.

Abra el cajon del detergente

2.

Con las dos manos tire fi rmente del cajon

3.

Desenganche la cubierta del cajon del detergentete teniendo cuidado de no romper los ganchos

HUBLOT

INSTRUCTIONS

HUBLOT TYPE1

OUTILS: CLETORX N°25

1.

Ouvrir le hublot

2.
