MANUAL DE USUARIO Xplorer Serie 75 RR7675 ROWENTA

1. Botón de desbloqueo del

depósito de suciedad

2. Sensor de distancia láser LSD

5. Recarga para limpieza de

6. Botón de encendido y

apagado de la máquina IT :

2. Salida de filtración

4. Bloqueo del depósito deagua

5. Botón de reinicio

6. Tapa del depósito de

7. Soporte del depósito de

11. Depósito de suciedad

2. Canal de descarga

Conecta el cable eléctrico a la toma de corriente principal y conecta el adaptador a la toma de alimentación situada en el lateral de la base de carga. El indicador de la base de carga está siempre encendido y se apaga cuando el robot está conectado

Para colocar la base de carga, asegúrate de que haya un área vacía de 0,5 m a cada lado y 1,5 m delante de la base de carga. No instales la base de carga cerca de las escaleras. El cable debe estar extendido. Coloca siempre la base de carga en un suelo duro. No coloques la base de carga sobre una alfombra.

Coloca el robot en la base de carga: la superficie de carga del robot debe estar en contacto con la de la base de carga. Los botones se iluminarán en blanco y el indicador de la base de carga se apagará.

Para prolongar la vida útil de la batería, mantenga siempre el robot cargándose en la estación de carga, mientras no lo utilice. Cuando no utilice el robot aspirador durante un periodo prolongado de tiempo, cargue completamente la batería y, a continuación, sáquela y guárdela en un lugar fresco y seco.17

El robot tiene dos sensores anticaídas para detectar escaleras y huecos. El robot cambiará de dirección cuando los detecte. Para detectar correctamente cualquier diferencia en el nivel del suelo, asegúrese de que no hay ningún objeto bolso, zapatos, ... en el suelo junto a un hueco, escalera o en los escalones. El robot cerca de escaleras sin objetos

El robot cerca de escaleras con zapatos, bolsas u otros objetos (el robot no detectará correctamente las escaleras y caerá). ES20

Pulsa el botón durante 3 segundos para encender el dispositivo. Las luces parpadearán y, a continuación, se iluminarán de forma permanente. Si queda poca batería, el robot no se encenderá.

Cuando el robot esté encendido, pulsa el botón para empezar a limpiar (o utiliza la aplicación Rowenta X-plorer Series 75&95, ver sección 2). Cuando funcione con normalidad, los botones se iluminarán en blanco.

Pulsa el botón de nuevo para detener la limpieza. Púlsalo otra vez para reanudar la actividad.

Cuando el robot esté en pausa, pulsa brevemente el botón para recargarlo. El robot vuelve automáticamente a la base de carga en una de las siguientes condiciones:

• El robot ha finalizado la limpieza

• La batería es insuficiente; cuando la batería se carga al 80 %, el robot reanudará la limpieza para finalizar el trabajo restante ES28

Cuando el robot esté en pausa, pulsa el botón durante 3 segundos para iniciar el modo de limpieza zona localizada.

Cuando el indicador de luz circular se ponga en rojo, esto significa que queda poca batería. Coloca el robot en la base de carga. El robot debería tener más de un 30% de batería antes de ponerse en funcionamiento

Para sacar el máximo partido a todas las posibilidades de tu robot, descarga en tu smartphone la aplicación gratuita “Rowenta X-plorer Series 75&95” (puedes utilizar el código QR anterior para buscarla en App Store o Google Play). Solo tienes que seguir las instrucciones de la aplicación para disfrutar del robot.

Cuando los botones se pongan de color violeta y estén parpadeando, significa que el robot se puede conectar (ten paciencia). Cuando los botones se iluminan en blanco, la conexión Wi-Fi está conectada.

Para limpiar el contacto de carga, de la vuelta al robot y apague el interruptor de alimentación primero. A continuación, utilice un paño seco para limpiarlo. No frote con aceite. Por favor, limpia también las superficies de carga de los electrodos de la base de carga.

Limpia los sensores del robot con un trapo suave y seco. Asegúrate de limpiar todas las zonas, incluyendo:

• El sensor de paredes del lado derecho del robot

• La tapa del radar del sensor anti-choques de la parte superior del robot

• Los tres sensores anti-caídas de la parte inferior del robot

• El sensor anti-caídas infrarrojo de la parte delantera del robot

Apaga el robot y dale la vuelta. Desbloquea el protector del cepillo central utilizando los 2 cierres.

Retire el protector del cepillo, y extraiga el cepillo. Limpie el cepillo con el lado de la cuchilla (para cortar los pelos) y el lado del cepillo (para retirar pelusa) realizando movimientos de arriba a abajo.

Vuelva a colocar el cepillo y el protector del cepillo. Asegúrese de que la pieza de goma en el punta del cepillo está en la posición correcta. Bloquee el protector del cepillo con los 2 cierres. ES50

Desenrosca y retira los cepillos laterales. Limpia la superficie y los restos que queden en la ranura con un cepillo de limpieza. Limpia los cepillos laterales una vez al mes.

Sustituya los cepillos laterales cada 6 meses. Tire los cepillos viejos y sustitúyalos por nuevos. Vuelve a colocar y ajustar los cepillos.

Para limpiar las ruedas, limpie las ruedas delantera, izquierda y derecha una vez al mes. Es posible que se queden enganchados pelos, hilos, etc. en el eje de las ruedas, por lo que deberá limpiarlo en el momento.

Le recomendamos que cada semana utilice un paño de algodón seco para limpiar con cuidado la cámara, la ventana del láser y el sensor para evitar que se acumule el polvo, lo que afectaría al rendimiento del producto.

Cada 6 meses, sustituya el filtro plisado y la espuma por otros nuevos para mantener un rendimiento óptimo.

No tire el robot en el cubo de basura. Utilice siempre guantes y protección.

Retira la tapa superior (clips). Desatornilla la parte inferior del parachoques (12 tornillos). Desatornilla el cuerpo inferior (8 tornillos) y los cepillos laterales. Retira el canal de entrada. Desatornilla la tapa de la batería (4 tornillos). Desconecta el conector de la batería.

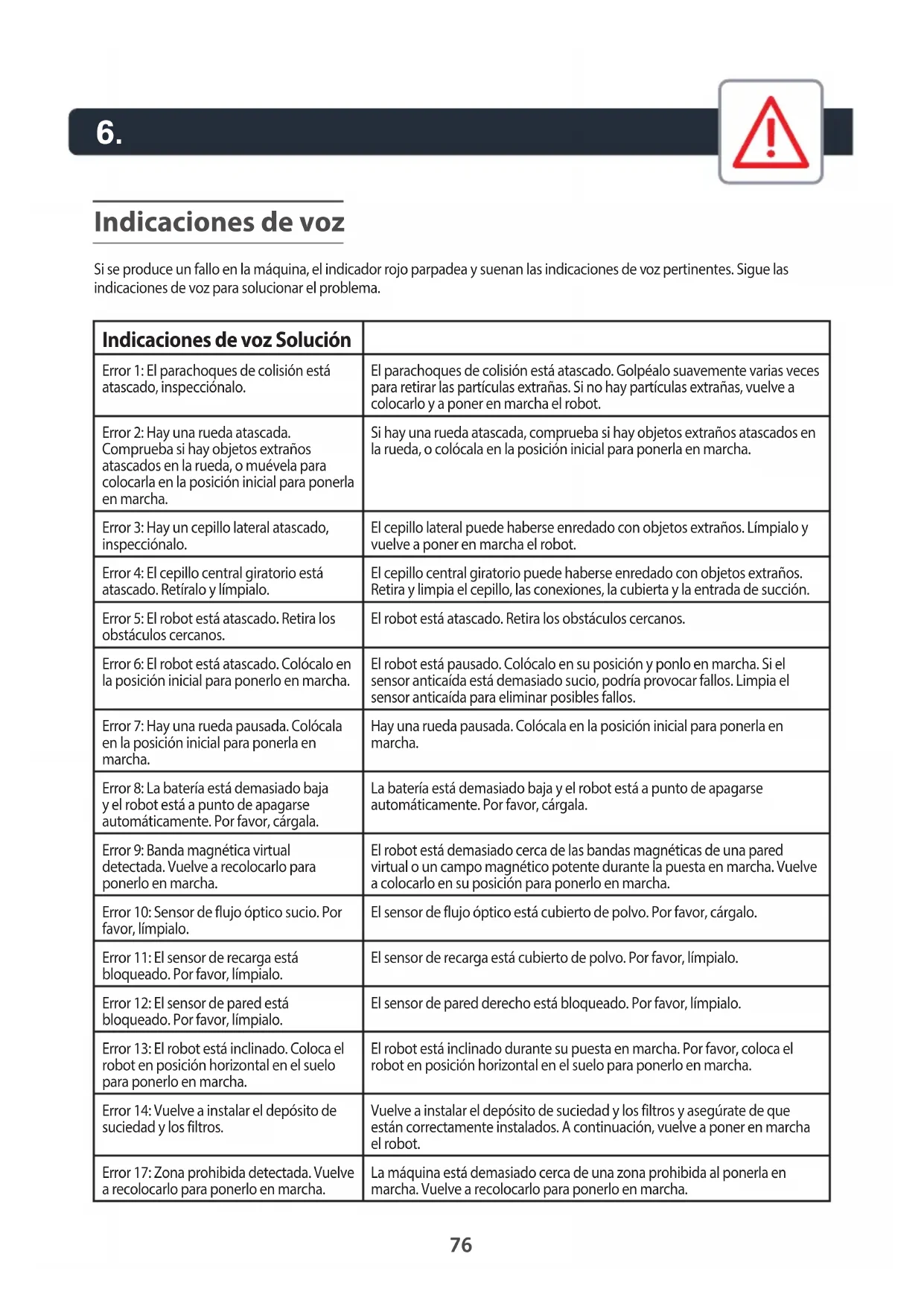

Indicaciones de voz Si se produce un fallo en la máquina, el indicador rojo parpadea y suenan las indicaciones de voz pertinentes. Sigue las indicaciones de voz para solucionar el problema. Indicaciones de voz Solución Error 1: El parachoques de colisión está atascado, inspecciónalo. El parachoques de colisión está atascado. Golpéalo suavemente varias veces para retirar las partículas extrañas. Si no hay partículas extrañas, vuelve a colocarlo y a poner en marcha el robot. Error 2: Hay una rueda atascada. Comprueba si hay objetos extraños atascados en la rueda, o muévela para colocarla en la posición inicial para ponerla en marcha. Si hay una rueda atascada, comprueba si hay objetos extraños atascados en la rueda, o colócala en la posición inicial para ponerla en marcha. Error 3: Hay un cepillo lateral atascado, inspecciónalo. El cepillo lateral puede haberse enredado con objetos extraños. Límpialo y vuelve a poner en marcha el robot. Error 4: El cepillo central giratorio está atascado. Retíralo y límpialo. El cepillo central giratorio puede haberse enredado con objetos extraños. Retira y limpia el cepillo, las conexiones, la cubierta y la entrada de succión. Error 5: El robot está atascado. Retira los obstáculos cercanos. El robot está atascado. Retira los obstáculos cercanos. Error 6: El robot está atascado. Colócalo en la posición inicial para ponerlo en marcha. El robot está pausado. Colócalo en su posición y ponlo en marcha. Si el sensor anticaída está demasiado sucio, podría provocar fallos. Limpia el sensor anticaída para eliminar posibles fallos. Error 7: Hay una rueda pausada. Colócala en la posición inicial para ponerla en marcha. Hay una rueda pausada. Colócala en la posición inicial para ponerla en marcha. Error 8: La batería está demasiado baja y el robot está a punto de apagarse automáticamente. Por favor, cárgala. La batería está demasiado baja y el robot está a punto de apagarse automáticamente. Por favor, cárgala. Error 9: Banda magnética virtual detectada. Vuelve a recolocarlo para ponerlo en marcha. El robot está demasiado cerca de las bandas magnéticas de una pared virtual o un campo magnético potente durante la puesta en marcha. Vuelve a colocarlo en su posición para ponerlo en marcha. Error 10: Sensor de flujo óptico sucio. Por favor, límpialo. El sensor de flujo óptico está cubierto de polvo. Por favor, cárgalo. Error 11: El sensor de recarga está bloqueado. Por favor, límpialo. El sensor de recarga está cubierto de polvo. Por favor, límpialo. Error 12: El sensor de pared está bloqueado. Por favor, límpialo. El sensor de pared derecho está bloqueado. Por favor, límpialo. Error 13: El robot está inclinado. Coloca el robot en posición horizontal en el suelo para ponerlo en marcha. El robot está inclinado durante su puesta en marcha. Por favor, coloca el robot en posición horizontal en el suelo para ponerlo en marcha. Error 14: Vuelve a instalar el depósito de suciedad y los filtros. Vuelve a instalar el depósito de suciedad y los filtros y asegúrate de que están correctamente instalados. A continuación, vuelve a poner en marcha el robot. Error 17: Zona prohibida detectada. Vuelve a recolocarlo para ponerlo en marcha. La máquina está demasiado cerca de una zona prohibida al ponerla en marcha. Vuelve a recolocarlo para ponerlo en marcha.77

Error 18: La cubierta del láser está atascada. Inspecciónala. El sensor de presión de la cubierta del láser está presionado o atascado. Vuelve a recolocarlo para ponerlo en marcha. Error 19: El sensor láser está atascado o girado, inspecciónalo. El sensor de distancia del láser está atascado con un objeto extraño. Retíralo. Error 20: Es posible que el sensor láser esté bloqueado, inspecciónalo. El sensor de distancia del láser está bloqueado, retira el objeto que causa el bloqueo. Un entorno demasiado amplio y de reflexión múltiple, como los espejos metálicos, también afecta al funcionamiento normal de un sensor de distancia láser. Vuelve a recolocarlo para ponerla en marcha. Error 21: Retira los obstáculos cercanos a la base de carga. El robot puede estar atascado o atrapado. Retira los obstáculos cercanos al robot. Error W1: Batería anómala. Consulta las instrucciones o la aplicación. Abre el compartimento de la batería, comprueba que la batería está conectada correctamente e intenta volver a poner en marcha el robot. La temperatura de la batería es demasiado alta o demasiado baja. Espera a que la temperatura de la batería sea normal (0°С~40°С/32°F~104°F) antes de utilizarla. Si el error persiste, ponte en contacto con nuestro departamento de atención al cliente. Error W2: Módulo de rueda anómalo. Consulta las instrucciones o la aplicación. Comprueba si hay objetos extraños atascados en una rueda e intenta volver a poner en marcha la máquina. Si el error persiste, ponte en contacto con nuestro departamento de atención al cliente. Error W3: Módulo del cepillo lateral anómalo. Consulta las instrucciones o la aplicación. Comprueba si hay objetos extraños atascados en un cepillo lateral e intenta volver a poner en marcha el robot. Si el error persiste, ponte en contacto con nuestro departamento de atención al cliente. Error W4: Cepillo central giratorio anómalo. Consulta las instrucciones o la aplicación. Retira y limpia el cepillo, las conexiones, la cubierta y la entrada de succión. Intenta volver a poner en marcha el robot después de la limpieza. Si el error persiste, ponte en contacto con nuestro departamento de atención al cliente. *Error W5: Bomba de agua anómala. Consulta las instrucciones o la aplicación. Limpia el depósito de agua, las conexiones de la bomba de agua del depósito y las de la bomba de agua del robot, y la salida de agua del fondo de la máquina. Inspecciona el módulo de aspiración. Intenta volver a poner en marcha el robot con todos los módulos instalados después de la limpieza. Si el error persiste, ponte en contacto con nuestro departamento de atención al cliente. Error W6: Sensor láser anómalo. Consulta las instrucciones o la aplicación. Inspecciona el sensor láser en busca de objetos extraños e intenta volver a poner en marcha el robot después de la limpieza. Si el error persiste, ponte en contacto con nuestro departamento de atención al cliente. Error W7: Ventilador anómalo. Consulta las instrucciones o la aplicación. Comprueba si hay objetos extraños atascados en el ventilador e intenta volver a poner en marcha el robot. Limpia el depósito de suciedad y los filtros e intenta volver a poner en marcha la máquina. Si el error persiste, ponte en contacto con nuestro departamento de atención al cliente.78

Prueba de funcionamiento en línea recta Para medir el rendimiento de recogida de polvo de acuerdo con la norma IEC 62885-7, los evaluadores pueden activar la prueba de línea recta mediante la función de mando a distancia del menú de la aplicación.
