MANUAL DE USUARIO DIVA305 AVINTAGE

Als de parameters na een uur werking niet naar normale waarde teruggekeerd zijn, zal de geluidswaarschuwing opnieuw in werking treden. Het verdient aanbeveling uw apparaat af te koppelen en de klantendienst op te roepen. Maar, wat er ook gebeurt, als u een afwijkende temperatuur of vochtigheidsgraad vaststelt in uw wijnkast, hoeft u niet te panikeren! Alleen een langdurige en blijvende blootstelling van uw wijnen aan deze abnormale omstandigheden zou ze in gevaar kunnen brengen.181 Antes de utilizar la vinoteca, lea y aplique todas las reglas de seguridad y uso del presente manual. En primer lugar, le agradecemos la confianza que ha depositado en AVINTAGE al adquirir este aparato que, estamos convencidos, cumplirá plenamente sus expectativas. Ha decidido confiar sus vinos a una vinoteca del grupo Frio Entreprise. ¡Muchas gracias! Nuestros equipos buscan permanentemente la calidad y el perfeccionamiento de nuestros productos, por lo que su opinión nos importa mucho. Para optimizar la instalación y la utilización de su nueva adquisición, le invitamos a que lea detenidamente las siguientes páginas. ¡Le deseamos unas agradables degustaciones! La información que figura en estas instrucciones puede ser modificada sin aviso previo por parte de Frio Entreprise. Frio Entreprise no ofrecerá garantía alguna para sus aparatos en caso de que se haga un uso de los mismos diferente al descrito en estas instrucciones o que se realice una intervención por parte de un tercero no autorizado por Frio Entreprise o su distribuidor. Los nombres y las marcas mencionadas en este documento están protegidos por la ley. Este manual contiene información original. Cualquier reproducción queda estrictamente prohibida salvo autorización expresa y por escrito de Frio Entreprise.

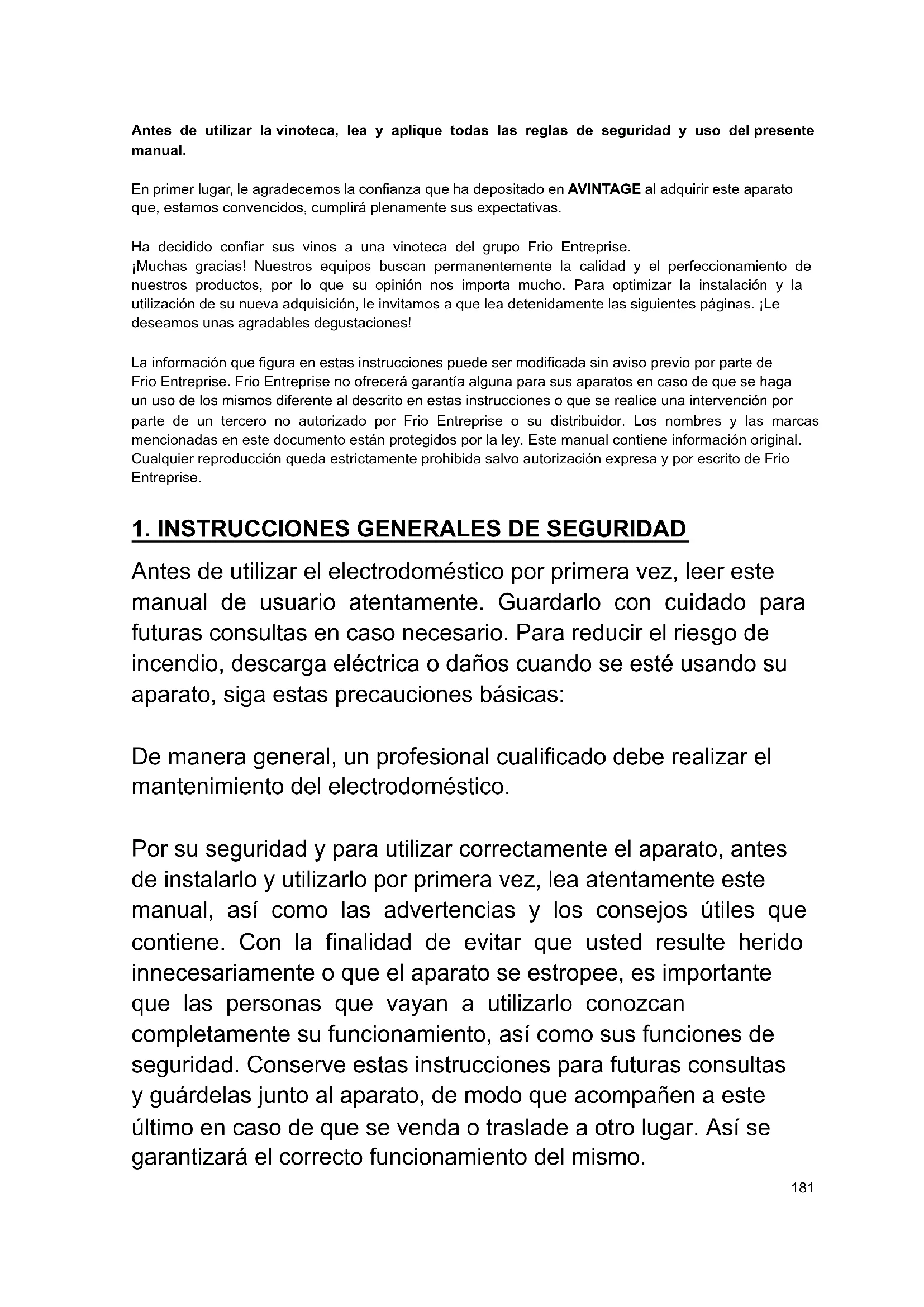

1. INSTRUCCIONES GENERALES DE SEGURIDAD

Antes de utilizar el electrodoméstico por primera vez, leer este manual de usuario atentamente. Guardarlo con cuidado para futuras consultas en caso necesario. Para reducir el riesgo de incendio, descarga eléctrica o daños cuando se esté usando su aparato, siga estas precauciones básicas: De manera general, un profesional cualificado debe realizar el mantenimiento del electrodoméstico. Por su seguridad y para utilizar correctamente el aparato, antes de instalarlo y utilizarlo por primera vez, lea atentamente este manual, así como las advertencias y los consejos útiles que contiene. Con la finalidad de evitar que usted resulte herido innecesariamente o que el aparato se estropee, es importante que las personas que vayan a utilizarlo conozcan completamente su funcionamiento, así como sus funciones de seguridad. Conserve estas instrucciones para futuras consultas y guárdelas junto al aparato, de modo que acompañen a este último en caso de que se venda o traslade a otro lugar. Así se garantizará el correcto funcionamiento del mismo.182 Conserve este manual para evitar cualquier riesgo de lesiones. El fabricante declina toda responsabilidad en caso de manipulación incorrecta del aparato. Este electrodoméstico debe utilizarse exclusivamente en el hogar para guardar bebidas especiales a una temperatura de almacenamiento superior a la del compartimento de almacenamiento para productos frescos. No está previsto bajo ningún concepto para guardar productos alimenticios frescos. Asegurarse de que la tensión de la instalación eléctrica corresponda con la placa de identificación del electrodoméstico; este último debe estar conectado a un sistema a tierra autorizado. Las reparaciones o conexiones incorrectas pueden causar riesgos para la seguridad. En caso de duda, solicitar a un profesional que compruebe la instalación eléctrica. Esta unidad debe estar correctamente conectada a la toma de corriente a tierra para su protección. No cortar ni retirar el hilo de puesta a tierra del cable de la red eléctrica suministrado. Por razones de seguridad, no utilizar un cable alargador eléctrico. Si el electrodoméstico está estropeado (p. ej., si ha recibido un golpe fuerte) o ha sufrido algún daño (subida de tensión debida a relámpagos, inundaciones o incendios), puede resultar peligroso utilizarlo. Desconectar el enchufe de la red eléctrica y solicitar a un reparador profesional autorizado que compruebe el electrodoméstico. Para impedir los peligros, no reemplace usted mismo el cable estropeado de la red eléctrica. Ponerse en contacto con el distribuidor, un centro de reparación autorizado o un reparador profesional.183

Este electrodoméstico debe colocarse de tal manera que el enchufe de la red eléctrica esté accesible. No mover el electrodoméstico cuando esté lleno: podría deformarse su estructura y no ser posible su reparación. Las partes eléctricas no deben estar directamente accesibles. ✓ Mantener a los niños alejados del electrodoméstico. ✓ No utilizar este electrodoméstico al aire libre. En caso de que se derrame líquido por accidente (rotura de una botella, etc.) en los componentes eléctricos (motor, etc.), desconectar el enchufe de la red eléctrica inmediatamente. Para impedir todo riesgo de incendio, electrocución o lesiones, no sumergir el cable de la red eléctrica, el enchufe o el propio electrodoméstico en el agua o en cualquier otro líquido. No tocar el electrodoméstico con las manos mojadas. Mantener el electrodoméstico alejado de cualquier fuente de calor o fuera de la luz directa del sol. No permitir que el cable de la red eléctrica quede colgando de una mesa o entre en contacto con bordes afilados o superficies calientes. No tirar del cable de red eléctrica, agarrar el enchufe para desconectar el electrodoméstico. Asegurarse de que la zona donde se vaya a colocar el electrodoméstico pueda soportar su peso cargado (una botella de 75 cl pesa aproximadamente 1,3 kg). La vinoteca debe estar colocada en una superficie plana. Si hay que colocarla en una alfombra o tapete, colocar un soporte debajo.184

Para evitar dañar la junta de puerta, cerciórese de que la puerta está completamente abierta cuando usted saca las parrillas de su compartimento. Seguridad de los niños y demás personas vulnerables ✓ Este aparato pueden utilizarlo niños de 8 años o más, personas con capacidad física, sensorial o mental reducida o personas que no hayan aprendido a utilizar el aparato, siempre que estén bajo la supervisión de una persona informada y consciente de los riesgos que ello implica. Los niños no deben jugar con el aparato. ✓ La limpieza y el mantenimiento del aparato no deben llevarlos a cabo niños, excepto si son mayores de 8 años y están vigilados. ✓ Mantenga todos los componentes del embalaje fuera del alcance de los niños, ya que existe riesgo de asfixia. ✓ Riesgo de atrapamiento de niños. El riesgo de atrapamiento y asfixia de los niños no son problemas del pasado. Los aparatos desechados o abandonados siguen siendo peligrosos… incluso si van a "dejarse en el garaje unos días". ✓ Si decide desechar el aparato, desenchúfelo de la toma mural, corte el cable de conexión (tan cerca del aparato como le sea posible) y retire la puerta para impedir que los niños jueguen con ella y se electrocuten o se encierren en el interior del aparato. ✓ Si el aparato, provisto de una junta de puerta magnética, debe reemplazarse por otro aparato provisto de un pestillo en la puerta o en la junta, compruebe que dicho pestillo no funciona antes de deshacerse del aparato. De este modo, se evitará que el aparato se convierta en una trampa para los niños. ✓ Mantenga el aparato y el cable fuera del alcance de niños185 menores de 8 años. ✓ Antes de dar de baja la bodega en un sitio de reciclaje específicos, quite la puerta, pero dejar los estantes en lugar de una manera tal como para hacer difícil que los niños se suban en el interior. ✓ Los niños de 3 a 8 años pueden cargar o descargar este dispositivo. ✓ Los niños deben ser supervisados para que no jueguen con el dispositivo. Seguridad general ATENCIÓN — Este electrodoméstico está previsto para utilizarse en una vivienda o para tener aplicaciones parecidas en ✓ Áreas de cocina de oficina, en tiendas, oficinas u otros lugares de trabajo, ✓ Fincas y entre clientes en hoteles, moteles y cualquier otro lugar de tipo residencial, ✓ Lugares de tipo alojamiento y desayuno, ✓ Servicio de comidas y aplicaciones parecidas no minoristas. ATENCIÓN — Para evitar un peligro debido a la inestabilidad del aparato, debe fijarse de acuerdo con las instrucciones. ATENCIÓN — No guarde bajo ninguna circunstancia sustancias inflamables como aerosoles dentro del aparato, ya que podrían derramarse. ATENCIÓN — Si el cable de alimentación está estropeado, deberá reemplazarlo inmediatamente solicitándolo al fabricante o a un distribuidor cualificado para evitar cualquier riesgo de electrocución.186 ATENCIÓN — Mantenga los orificios de ventilación abiertos y compruebe que el aire circule correctamente por las aberturas, sobre todo si el aparato está empotrado en la pared. ATENCIÓN —No utilizar dispositivos mecánicos ni ningún otro medio para acelerar el proceso de descongelación distintos de los recomendados por el fabricante. ATENCIÓN — No estropee el circuito de refrigeración. ATENCIÓN — No utilice aparatos eléctricos dentro del compartimento, excepto si estos últimos son aceptados por el fabricante. ATENCIÓN — El refrigerante y el gas de soplado de aislamiento son inflamables. Cuando se deseche el electrodoméstico, hacerlo en un centro de eliminación de residuos autorizado. No exponer a las llamas. ATENCIÓN — El refrigerante de estos aparatos es el R600a, los artículos inflamables y explosivos no deberían ponerse cerca del armario para evitar que se produzca fuego o una explosión. Líquido refrigerante En el circuito refrigerante del aparato se utiliza isobutano refrigerante (R600a). Se trata de un gas natural sumamente inflamable y, por tanto, peligroso para el medio ambiente. Compruebe que no se dañe ninguno de los componentes del circuito de refrigeración durante el transporte y la instalación del aparato. El refrigerante (R600a) es un líquido inflamable. Atención: riesgo de incendio Si el circuito de refrigeración resultara dañado: ✓ Evite las llamas abiertas y cualquier otra fuente de187 inflamación. ✓ Ventile bien la habitación en la que se encuentre el aparato. Es peligroso realizar cualquier tipo de modificación que afecte a la composición del aparato. Cualquier daño provocado al cable puede causar un cortocircuito o una electrocución. Seguridad eléctrica ✓ Declinamos toda responsabilidad en caso de incidente causado por una mala instalación eléctrica. ✓ El cable de alimentación no debe alargarse. No utilice ningún alargador, ningún adaptador ni ninguna toma múltiple. ✓ Asegurarse de que el cable de alimentación no esté aplastado ni estropeado. Si el cable está aplastado o estropeado, podría sobrecalentarse y provocar un incendio. ✓ Asegurarse de tener acceso al enchufe de la red eléctrica del electrodoméstico. ✓ No tirar del cable principal ✓ No elimine en ningún caso la toma de tierra. ✓ Si el enchufe de alimentación está suelto, no insertar el cable de alimentación. Existe riesgo de descarga eléctrica o incendio. ✓ No se debe poner en funcionamiento el electrodoméstico sin la tapa de la lámpara de iluminación interior. ✓ Desconecte el aparato antes de cambiar la bombilla. ✓ La vinoteca se aplica solamente con suministro de alimentación de corriente alterna monofásica de 220~240 V/50 Hz. ✓ Si el cable de alimentación está estropeado, no lo reemplace. Póngase en contacto con el servicio posventa. ✓ La toma de corriente debe estar accesible fácilmente pero188 fuera del alcance de los niños. En caso de duda, consulte al instalador Utilización diaria ✓ Este aparato está diseñado para ser utilizado exclusivamente para el almacenamiento de vino. ✓ No almacene en ningún caso sustancias ni líquidos inflamables dentro del aparato, pues implicaría un riesgo de explosión. ✓ No ponga en funcionamiento otros aparatos eléctricos dentro del aparato (batidoras, heladeras eléctricas, etc.). ✓ Cuando desenchufe el aparato, agarre la toma con las manos y no tire del cable. ✓ No colocar objetos calientes cerca de los componentes de plástico de este electrodoméstico. ✓ Deben cumplirse estrictamente las recomendaciones de almacenamiento de los electrodomésticos prescritas por el fabricante. Consultar las instrucciones correspondientes de almacenamiento. ✓ No exponga el aparato directamente al sol. ✓ El aparato debe mantenerse alejado de velas, luminarias y demás llamas abiertas para evitar riesgos de incendio. ✓ Este electrodoméstico está destinado a guardar bebidas comunes de una vivienda, tal y como se explica en este manual de instrucciones. ✓ El aparato es pesado. Sea prudente cuando tenga que desplazarlo. Si el aparato está provisto de ruedas, recuerde que estas sirven únicamente para facilitar pequeños movimientos. No lo desplace en trayectos largos. ✓ No utilizar nunca la base, los cajones, las puertas, etc. como sostén o soporte.189 ✓ Para evitar que caigan objetos e impedir el deterioro del aparato, no sobrecargue los compartimentos del aparato. Atención: limpieza y mantenimiento ✓ Antes de realizar el mantenimiento, desconecte el aparato y corte la corriente. ✓ No limpie el aparato con objetos metálicos, sistemas a vapor, aceites volátiles, disolventes orgánicos o componentes abrasivos. ✓ Nunca limpie ninguna parte del aparato con fluidos inflamables. Los humos pueden crear un peligro de incendio o explosión. ✓ No utilice objetos cortantes ni puntiagudos para retirar el hielo. Utilice un rascador de plástico. Información importante acerca de la instalación ✓ Este aparato está destinado a la conservación de vino solamente. ✓ Este aparato de refrigeración no es adecuado para congelar alimentos. ✓ Se recomienda poner la bodega en 12°C. ✓ Esta unidad es para instalación independiente solamente. Nunca debe estar incorporada o integrada. Para un correcto funcionamiento del aparato, es imprescindible permitir una buena circulación de aire alrededor del mismo. No aceptamos ninguna responsabilidad por el incumplimiento de las instrucciones de instalación. ✓ Evite colocar la unidad en zonas húmedas. ✓ Mantener el electrodoméstico alejado de la luz directa del sol y de las fuentes de calor (estufa, calentador, radiador, etc.). La luz directa del sol puede afectar a la capa acrílica y las fuentes190 de calor pueden aumentar el consumo eléctrico. El frío extremo o las temperaturas ambiente de calor también pueden provocar funcionamientos inadecuados de los electrodomésticos. ✓ Enchufe la vinoteca en una toma de corriente exclusiva apropiadamente instalada con toma de tierra. Bajo ninguna circunstancia corte o quite la tercera clavija (tierra) del cable de alimentación. Cualquier pregunta que tenga sobre la potencia y/o puesta a tierra debe dirigirse a un electricista cualificado o un centro de servicio de productos autorizado. ✓ Para que las conexiones eléctricas sean correctas, siga las instrucciones que se proporcionan en este manual. ✓ Desembale el aparato y compruebe visualmente que no esté dañado. No conecte el aparato si está dañado. Indique los daños constatados en el punto de venta donde lo haya adquirido. En ese caso, conserve el embalaje. ✓ Se recomienda esperar al menos veinticuatro horas para conectar el aparato a la corriente para que el compresor cuente con el aceite suficiente. ✓ Se requiere una buena circulación del aire para evitar riesgos de sobrecalentamiento. Para que la ventilación sea suficiente, siga correctamente las instrucciones de instalación proporcionadas. ✓ Cuando sea posible, evite que el aparato toque las paredes murales o entre en contacto con elementos calientes (compresor, condensador) para evitar riesgos de incendio. Respete en todo momento las instrucciones de instalación. ✓ El aparato no debe estar situado cerca de radiadores o de fogones de cocción. ✓ Una vez que se haya instalado el aparato, compruebe que se puede acceder bien a las tomas.191 Ahorro de energía Siga las siguientes recomendaciones para limitar el consumo eléctrico del aparato: ✓ Instálelo en un lugar adecuado (véase el capítulo “Instrucciones de instalación”). ✓ Mantenga las puertas abiertas el menor tiempo posible. ✓ Para que el aparato funcione correctamente, limpie periódicamente el condensador (véase el capítulo “Mantenimiento”). ✓ Revise periódicamente las juntas de las puertas y asegúrese de que cierren siempre correctamente. Si no es así, póngase en contacto con el servicio posventa. ✓ Recomendaciones de diseño: Se recomienda la siguiente disposición del equipamiento de su aparato (estanterías...) para que la energía sea utilizada de la forma más racional posible por el aparato de refrigeración. ✓ El termostato de la unidad es electrónico y permite fijar la temperatura entre 5 y 18 grados. Para guardar el vino, se recomienda que ponga su aparato a 12 grados. Esta temperatura puede adaptarse según el tipo de vino almacenado. Ajustar la temperatura por encima de los 12 grados reducirá el consumo de energía del aparato. Ajustar la temperatura por debajo de 12 grados aumentará el consumo de energía del aparato. Algunos modelos permiten establecer diferentes niveles de temperatura en la misma bodega. El aparato asegura que la temperatura se mantenga durante todo el tiempo que esté en funcionamiento y se utilice en condiciones normales. La temperatura del interior del aparato puede verse influida por muchos factores: la temperatura ambiente, la exposición a la luz solar, el número de aperturas de puertas y el número de botellas almacenadas... Leves cambios de temperatura192 son perfectamente normales. Reparación de averías ✓ Las operaciones eléctricas debe efectuarlas un técnico cualificado y competente. ✓ Este aparato debe repararlo un centro de reparación autorizado y solo deben utilizarse piezas originales. Este aparato está reservado para uso doméstico exclusivamente. El fabricante declina toda responsabilidad si el aparato se destina a otros usos.

EPREL Para saber más sobre su producto, consulte la base de datos en línea de EPREL. Tal como se define en el Reglamento delegado de la Comisión (UE) 2019/2016, toda la información relacionada con este aparato de refrigeración está disponible en la EPREL (Base de datos europea de productos para el etiquetado energético). Esta base de datos le permite consultar la información y la documentación técnica de su aparato de refrigeración. Puede acceder a la base de datos EPREL escaneando el código QR de la etiqueta de energía de su aparato o yendo directamente a: www.ec.europa.eu e introduciendo el modelo de su aparato de refrigeración.193

R600a Instrucciones de seguridad ✓ Atención: No obstruya ninguna rejilla de ventilación del aparato. ✓ Atención: No almacene sustancias explosivas como esprays de aerosol inflamables con propulsor en este aparato. ✓ Atención: No estropee el circuito frigorífico del aparato. ✓ Atención: Las unidades de refrigeración que funcionan con isobutano (R600a) no pueden ubicarse en zonas con fuentes de ignición (por ejemplo, contactos eléctricos no sellados o lugares en los que se acumule fluido frigorígeno en caso de fuga). El tipo de fluido frigorígeno se indica en la placa descriptiva del armario. ✓ Atención: No utilice aparatos eléctricos en los compartimentos del aparato, excepto si son del tipo recomendado por el fabricante. Este dispositivo cumple con los requisitos de todas las directivas europeas aplicables y sus modificaciones.194

Ejemplo de placa de características:

La placa de características pegada en el interior o en la parte posterior del aparato (según el modelo) contiene toda la información específica de la vinoteca. Le aconsejamos que anote el número de serie en este manual antes de la instalación, para consultarlo cuando lo necesite (intervención técnica, solicitud de asistencia…).

Una vez instalada y cargada la vinoteca, resulta más complicado acceder al número de serie. ATENCIÓN: sin esta información no podremos proporcionarle ninguna asistencia.

3. UNA VINOTECA, ¿PARA QUÉ?

Introdución No olvide que el vino es fruto de una pasión. El vino es complejo, evoluciona muy despacio, tranquilamente. Requiere que se cumplan varias condiciones para desarrollarse y alcanzar tranquilamente su apogeo, unas condiciones que deben ser constantes en el tiempo. En primer lugar debemos distinguir entre temperaturas de envejecimiento, conservación y temperaturas de degustación. Para ello, destacamos 5 puntos importantes: ✓ La temperatura de envejecimiento: designa una horquilla de temperaturas entre 10 y 14°C, idealmente en torno a 12°C, independientemente del tipo de vino que se quiere conservar y hacer madurar. Más que el nivel de temperatura, es la constancia de la misma en el tiempo la que permite que un vino se desarrolle plenamente. Por tanto es importante evitar las variaciones térmicas bruscas. ✓ La humedad: el tapón de corcho de las botellas debe estar húmedo permanentemente para conservar sus propiedades herméticas. Con un índice de humedad inferior al 50% durante un período prolongado, el tapón de las botellas se seca y se contrae, dejando que el vino se derrame y se oxide. Con un índice de humedad superior al 80 % durante un período prolongado, aumenta el riesgo de aparición de hongos y de despegue de las etiquetas. ✓ Los olores/la ventilación: el vino respira a través del tapón. La proximidad constante de olores desnaturaliza el vino. ✓ Las vibraciones: las vibraciones fatigan el vino y alteran su evolución. Por eso es importante195 conservar el vino lejos de cualquier movimiento. ✓ La luz: la luz aumenta la posibilidad de óxido-reducción del vino, acelerando así su envejecimiento. Por eso es importante mantenerlo en una absoluta oscuridad protectora. A esto hay que añadir un concepto fundamental: No sirve de nada conservar con cariño un vino durante años para «matarlo» sirviéndolo a una temperatura inadecuada. Cuando un vino se sirve demasiado frío, los aromas quedan anestesiados y sus defectos enmascarados. Un vino servido demasiado caliente podría saber demasiado a alcohol. La temperatura de servicio: Se trata de la horquilla de temperaturas para servir y consumir un vino, de 7°C en el caso de los licorosos hasta 18°C en el caso de los tintos tánicos de guarda. La constancia de estas condiciones en el tiempo es vital. Repasemos las necesidades que han determinado su elección ✓ ¿Quiere comprar vinos jóvenes y hacerlos madurar con todo el cariño? Se encuentra en el ámbito del envejecimiento. ✓ ¿Quiere comprar vinos y champanes próximos a su apogeo para tenerlos al alcance de la mano y saborear la plenitud de sus aromas el día que más le apetezca a la temperatura adecuada? Aquí hablamos de polivalencia, conservación y puesta en temperatura. ✓ ¿Desea consumir sus vinos a la temperatura adecuada? Una vinoteca de servicio se adaptará perfectamente a sus necesidades (también denominada vinoteca de puesta en temperatura). Las diferentes vinotecas Frio Entreprise, especialista en vinotecas, ha diseñado diferentes tipos de armarios. ✓ De envejecimiento: el recinto climatizado está concebido para garantizar, en el tiempo y de forma constante, las condiciones de las bodegas subterráneas que favorecen el desarrollo óptimo de los mejores caldos. ✓ Polivalentes: armarios que combinan zonas de puesta en temperatura y de conservación, mono compartiméntales o multi compartimentales… ✓ De puesta en temperatura o de servicio: le permitirán degustar sus mejores caldos a la temperatura adecuada para que exhalen la fineza de sus aromas. Para cualquier información sobre nuestros productos, consulte nuestro sitio: www.avintage.com. Para los pedidos de bandejas, filtros de carbón u otros accesorios, consulte la sección “accesorios” de nuestro sitio internet www.climadiff.com. Descubra las cualidades de su vinoteca Fiabilidad y seguridad: Todos los armarios para vinos Avintage se fabrican con componentes de alta calidad. Las tecnologías de los diferentes sistemas utilizados responden a las normas más estrictas de fiabilidad y seguridad. El valor de su contenido merece la mayor atención. Vinotecas de envejecimiento - temperatura homogénea: Nuestros equipos se han esforzado y han trabajado para conseguir una distribución del frío adecuada para ofrecer a sus vinos una temperatura media homogénea sin la circulación mecánica del aire. Así sus botellas descansan tranquilas. Vinotecas polivalentes - escalonamiento de las temperaturas: La estratificación natural permite una elección escalonada, la puesta en temperatura del vino, su conservación, su refrigeración y una gestión polivalente multizonas.196 Climacontrol: Su bodega dispone de una gestión electrónica “climacontrol” quien permite la gestión de todas las funciones (temperatura, humidad, el sistema invierno…) y le ofrece un máximo de seguridad y de comodidad.

4. INSTRUCCIONES DE INSTALACIÓN

Antes de utilizar este electrodoméstico ✓ Esta unidad es para instalación independiente solamente. Nunca debe estar incorporada o integrada. Para un correcto funcionamiento del aparato, es imprescindible permitir una buena circulación de aire alrededor del mismo. No aceptamos ninguna responsabilidad por el incumplimiento de las instrucciones de instalación. ✓ Retire el embalaje exterior e interior. ✓ Antes de conectar el electrodoméstico a la fuente de alimentación, mantenerlo recto durante aproximadamente 24 horas. De este modo, se reducirá la posibilidad de que se produzcan funcionamientos inadecuados en el sistema de refrigeración a causa de las manipulaciones durante el transporte. ✓ Limpie el interior con un paño suave y agua tibia. ✓ Cuando se deshaga de su aparato, escoja un punto limpio autorizado. ✓ Sitúe su vinoteca en un piso lo suficientemente fuerte para soportarla cuando esté completamente cargada. Para nivelar su vinoteca, ajuste las patas frontales de nivelación bajo la vinoteca. ✓ Se necesita una ventilación adecuada, no bloquear la salida frontal de aire. ✓ El electrodoméstico solamente puede utilizarse en interiores. ✓ El uso previsto de este aparato es exclusivamente el almacenamiento de vino. ✓ Este aparato uso refrigerante inflamable. Por lo tanto, no dañe las tuberías de refrigerante durante el transporte. Atención ✓ Almacene las botellas cerradas. ✓ No sobrecargue el aparato. ✓ No abra la puerta más de lo que fuera necesario. ✓ No cubra las parrillas con hojas de aluminio o cualquier otro material que pudiese impedir una buena circulación del aire. ✓ Si la bodega de vino debe dejarse vacía durante un largo período, se sugiere desconectar el aparato y después limpiarla meticulosamente, dejar la puerta entreabierta para que el aire circule y prevenga la formación de mohos y olores. ATENCIÓN: mantener este electrodoméstico alejado de cualquier sustancia que pueda causar ignición. Ubicación Elija cuidadosamente la ubicación: alejada de fuentes de calor, fuera del alcance del sol, no expuesta a bajas temperaturas. De este modo conseguirá las mejores condiciones de funcionamiento con el mínimo consumo de energía. Asegúrese también de que la superficie donde instale el armario sea plana y resistente (tenga en cuenta el peso del aparato más la carga; generalmente una botella de 75 cl pesa 1,3 kg).197

No coloque la vinoteca al aire libre y procure mantener un espacio mínimo de 200 mm entre la parte superior del armario y el techo.

Nota: en condiciones ambientales extremas se puede producir el desbordamiento de la bandeja de recuperación del agua de desescarchado, situada en la parte trasera, cerca del compresor. Por esta razón recomendamos que elija una ubicación para el aparato donde la pared y el suelo resistan la posible formación de agua sin deteriorarse. Conexión a la red eléctrica Asegúrese de haberse familiarizado con las instrucciones de seguridad que figuran al principio de este manual. Si el armario para vinos ha estado muy inclinado durante el transporte o la instalación, no olvide en primer lugar dejarlo en posición vertical durante 24 horas antes de conectarlo para que el aceite lubricante pueda bajar y acumularse en el compresor. Si no cumple esta consigna, podría producirse una avería completa del sistema de refrigeración. Consulte las instrucciones de seguridad que figuran al principio de este manual. Su vinoteca está equipada con un cable de conexión y una toma de corriente de 230 V/50 Hz monofásica (norma CE). Debe conectarse a una toma mural con puesta a tierra y una protección de 10 A como mínimo.

Límites de temperatura del ambiente de la sala Este aparato está diseñado para que funcione a temperaturas ambiente especificadas en su clase de temperatura indicada en la placa de características. CLASE SÍMBOLO

RANGO DE TEMPERATURAS

AMBIENTE (ºC) Extensión de temperaturas

Desde +16 a+32 Subtropical

Este aparato está indicado para funcionar en habitaciones con una temperatura ambiente muy específica, esta clase climática se indica en la placa de identificación. La temperatura ambiente afecta la temperatura interior, la humedad de su bodega y el funcionamiento del compresor. Su dispositivo puede funcionar a una temperatura ambiente de entre 5 °C y 20 °C. Fuera de estos límites, su dispositivo no puede garantizar un funcionamiento normal y puede provocar averías. Para un funcionamiento óptimo y para lograr el rendimiento deseado, el dispositivo ha sido diseñado para198 funcionar a una temperatura ambiente entre 23°C y 25°C. Una temperatura ambiente superior o inferior a 23-25 °C puede afectar el rendimiento del aparato para alcanzar la temperatura establecida deseada. Desembalaje Retire (según el modelo) el palé de transporte en el que descansa la vinoteca retirando los dos tornillos que lo sujetan al armazón en la parte posterior del aparato. Retire todos los elementos de calzado o protección presentes en el interior. Calzado: Realice el calzado y ajuste la horizontalidad de la vinoteca (es aconsejable utilizar un nivel de burbuja). Esto evitará cualquier movimiento debido a la inestabilidad, generadora de ruidos y vibraciones, y garantizará la perfecta hermeticidad de la puerta. Pare ello utilice las patas regulables de la parte delantera del aparato (según el modelo). Asimismo, le aconsejamos que incline muy ligeramente (2/3 mm) el aparato hacia atrás para « forzar » la circulación del agua de condensación, lo que evitará la formación de depósitos de cualquier tipo (calcificaciones). El ajuste se realiza girando las patas. Espacio Instalación espaciada: Deje un espacio de al menos 3 cm entre la pared y la parte posterior de la vinoteca para que el aire circule libremente. Este aparato no está concebido para ser empotrado. Asegúrese de que la superficie donde vaya a instalar el aparato pueda soportar el peso del mismo y la carga (una botella de 75 cl = 1,3 kg de media).

5. DESCRIPCIÓN DEL APARATO

3. Placa de características

4. Patas de altura regulable

5. Ruedas de desplazamiento

6. Sistema de control electrónico

9. Ranuras de fijación de las bandejas

10. Filtro de carbón199

Pantalla de la vinoteca Primero retire el adhesivo protector de pantalla.

Tecla de regulación:

La temperatura seleccionada esta llegada, la bodega esta en modo “economía de energía”

Pictograma de funcionamiento del compresor, la vinoteca hace frio para disminuir la temperatura

Pictograma de funcionamiento del kit de invierno, la vinoteca hace calor para aumentar la temperatura (ver el parágrafo “EQUIPOS - Protección baja temperatura)

Pictograma de agua (ver el parágrafo “FUNCIONAMIENTO DEL ELECTRODOMÉSTICO - Indicador de humedad”)

Pictograma de alarma o de problemas de funcionamiento con códigos de errores (ver el parágrafo “PREGUNTAS FRECUENTES - Aparece un código de error en la pantalla de mi vinoteca”)

Pictograma de modo silencioso, la alarma se desactiva temporalmente (ver el parágrafo “PREGUNTAS FRECUENTES - Aparece un código de error en la pantalla de mi vinoteca”)

Acceso a pictograma ajustes del aparato

Celsius / Farhenheit: Presione el botón ARRIBA " " durante más de 10 segundos para pasar de una pantalla de temperatura en grados Celsius a una pantalla Farhenheit. Manténgase presionado nuevamente durante más de 10 segundos en esta misma tecla para regresar a una pantalla en Celsius, y así sucesivamente.201 Esquema de visualización de los diferentes niveles de temperatura en la vinoteca (según el ajuste)

Para poner en marcha, conectarla. En el momento de la puesta en marcha, o tras un corte de electricidad, se inicia un proceso de escalonamiento del sistema. Durante este proceso, la pantalla y los botones de selección se iluminan, y el pictograma de alerta (círculo con punto de exclamación) parpadea. El proceso puede durar entre 10 y 60 segundos. Al final del mismo, la pantalla y los botones vuelven a su estado normal. La temperatura en el interior de la vinoteca es controlada automáticamente por el sistema de ajuste electrónico. El sistema ha sido preajustado en fábrica, funciona automáticamente. Los parámetros de base han sido establecidos para obtener una temperatura media central de 12°C +/- 2°C. Si usted modifica las regulaciones, la última regulación será en memoria. Cuando la temperatura ambiente es de 25°C y el enfriador de vino no tiene una botella, se tarda unos 2h00 en subir la temperatura del enfriador de vino de 5°C a 12°C. En las mismas circunstancias, llevará alrededor de 2h00 bajar la temperatura del enfriador de vino de 12°C a 5°C. Cuanto más baja sea la temperatura, menos tiempo tomará. La temperatura de ajuste de la zona superior debe ser más baja que la de la zona inferior.

Parte alta, ideal para poner a temperatura de servicio los vinos tintos. Parte central, ideal para la conservación. Parte baja, para conservar blancos suaves y champanes a temperatura de degustación. "Atención, es preferible degustar los “grands crûs” de champán a unos 12°C". Toda la vinoteca está dedicada al envejecimiento de sus vinos, o bien a la puesta en temperatura del vino de su elección (temperatura única regulable entre +8 y +18°C).202 Selección de la temperatura Si resultara necesario ajustar de nuevo o adaptar la temperatura de conservación: ✓ Apretar la tecla durante 3 segundas para entrar en el modo programación. ✓ Aquí, está el menú de las regulaciones posibles (temperatura, alarma temperatura alta, modo de espera) ✓ Los menús muestran después de algunas segundas o puede seleccionarles apretando en la tecla para hacerles desfilar. ✓ Según el modelo, la pantalla muestra :

✓ Apretar sobre las teclas para seleccionar la temperatura deseada y apretar sobre para confirmar su selección o esperar algunas segundas y el menú aparecerá de nuevo. Cuando el valor empezará a parpadear, la temperatura podría ser modificada. Para bajar la temperatura interior:

• Pulse el botón para disminuir la temperatura

• Validar la selección pulsando la tecla Para aumentar la temperatura interior:

• Pulse el botón para aumentar la temperatura

• Validar la selección pulsando la tecla Vinotecas de envejecimiento La temperatura interior es homogénea y los ajustes de fábrica son de 12°C +/- 2°C.

Puede elegir una temperatura única comprendida entre +8°C y +18°C que le permitirá optar tanto por una temperatura de envejecimiento ideal (12°C), como por poner a temperatura ideal de servicio el vino que desee: tinto, blanco, rosado o champán. IMPORTANTE: en caso de que desee obtener una temperatura interior de 18°C y su armario para vinos tenga una puerta de cristal, la temperatura ambiente debe ser superior a 15°C.203 Vinotecas polivalentes El escalonamiento de temperatura programado de fábrica de arriba a abajo es de 12°C para la zona media. Puede modificar estos ajustes, pero no puede modificar la diferencia de temperatura entre la parte superior y la inferior, que será siempre de 8°C. Usted puede seleccionar la temperatura de la zona media entre 10° y 14°C. Las otras zonas se ajustan automáticamente según la temperatura media seleccionada. Las temperaturas de las otras zonas son: 6-10°C, 7-15°C, 8-16°C, 9-17°C, 10-18°C.

Algunas vinotecas polivalentes (en particular la DIVA300) están equipadas con 2 estantes independientes específicos. Para una distribución y separación óptima de la temperatura, estos 2 estantes no deberían retirarse o recolocarse. Funcionamiento En una bodega natural, la temperatura varía poco y si varía, lo hace generalmente muy despacio, de una estación a otra. Su armario para vinos Avintage reproduce mecánicamente las condiciones óptimas de una bodega natural, imprescindibles para sus vinos. El procedimiento utiliza un sistema de ajuste electrónico para regular con mucha precisión la temperatura. De este modo, el armario para vinos funciona por ciclos: se pueden observar ligeras variaciones de temperatura del aire en el espacio del armario. Esto es normal, y las temperaturas que se pueden registrar de forma aleatoria colocando un termómetro en la cuba no reflejan precisamente la temperatura que más le interesa, es decir la temperatura de su vino, para la que se ha concebido la vinoteca. Es precisamente por este principio de variaciones mínimas con respecto al punto de consigna (temperatura regulada, deseada y controlada por el sistema de regulado electrónico) por lo que obtenemos una temperatura media estabilizada en cada botella. Cuantas más botellas contenga su vinoteca, mayor será la masa térmica, y menor el impacto de posibles variaciones de temperatura ambiente debido a la inercia térmica así creada. La inercia térmica es la propensión de sus botellas a conservar en el tiempo su temperatura inicial en caso de alteración del equilibrio térmico con su entorno. Por consiguiente, se puede determinar la lentitud con la cual una eventual alteración de temperatura llevaría sus botellas a un nuevo punto de equilibrio. Cabe mencionar que respecto a los líquidos (excepto el agua), la conductividad disminuye en un 0,15% por °C como media cuando la temperatura aumenta. ¿A quién no se le ha ocurrido que, sorprendido por una visita, ha tenido que poner una botella de champán o vino blanco a temperatura ambiente (20°C) en su frigorífico (4°C) para enfriarla? A pesar de una alteración térmica brutal y constante del orden de 16°C, después de una hora en estas condiciones, la botella aún no estaba suficientemente fría. Por consiguiente, no debe preocuparse si constata variaciones de temperatura del orden de 2 °C en204 torno al punto de consigna en el espacio del armario. Sus vinos están perfectamente conservados. El contenido de una vinoteca cargada con 200 botellas representa una masa de unos 260 kg (una botella de 75 cl = 1,3 kg como media), lo que ya es considerable. Si tenemos en cuenta el ejemplo anterior y las condiciones a las que se habría sometido esa única botella, las ligeras variaciones constadas en el aire del armario y aplicadas a sus 200 ó 300 botellas, no tienen ningún impacto. Indicador de temperatura El indicador de temperatura electrónico le indica la temperatura media en el armario. Tal como hemos visto anteriormente, los ciclos de funcionamiento o parada del compresor permiten obtener una temperatura media perfectamente constante en el interior de las botellas. Si coloca su propio termómetro dentro del aparato, éste no mostrará el mismo valor que el indicador de la pantalla: el sistema de ajuste de temperatura calcula automáticamente mediante un algoritmo la media de temperatura en un período determinado. Esta media refleja la temperatura del vino. Si se constata una diferencia notable entre la temperatura programada y la indicada, probablemente se deba a una apertura prolongada de la puerta. Si su termómetro indica valores instantáneos diferentes al valor deseado, no se asuste. Le recordamos que la temperatura media apropiada para las botellas se obtiene gracias a este principio de variaciones de la temperatura del aire en la cuba. La inercia del líquido con respecto al aire es un factor de 1 a 10 y su vinoteca lo corregirá por sí misma (una variación prolongada de 1°C en el exterior se traduce en una variación de tan solo 0,1°C en el contenido). Alarma de temperatura Su bodega tiene una alarma de temperatura alta. Esta reglada en la fábrica a 30°C. Los aconsejamos no modificar este parámetro. Pero, si quiere modificarlo, puede ajustarla entre 25°C y 35°C. ✓ Apretar la tecla durante 3 segundas para entrar en el modo programación. ✓ Aquí, está el menú de las regulaciones posibles (temperatura, alarma temperatura alta, modo de espera) ✓ Los menús muestran después de algunas segundas o puede seleccionarles apretando en la tecla para hacerles desfilar. ✓ Según el modelo, la pantalla muestra :

✓ Apretar sobre las teclas para seleccionar la temperatura deseada y apretar sobre para confirmar su selección o esperar algunas segundas y el menú aparecerá de nuevo. Cuando el valor empezará a parpadear, la temperatura podría ser modificada. Las regulaciones Para verificar las regulaciones de su bodega, pulse la tecla . Aquí aparecen durante 10 segundas los valores de la regulación.205

C = temperatura seleccionada A = temperatura de activacion de la alarma temperatura alta

Modo de espera Su bodega tiene un modo de espera. Esta reglada en la fábrica a 30 segundas pero se puede ajustar. ✓ Apretar la tecla durante 3 segundas para entrar en el modo programación. ✓ Aquí, está el menú de las regulaciones posibles (temperatura, alarma temperatura alta, modo de espera) ✓ Los menús muestran después de algunas segundas o puede seleccionarles apretando en la tecla para hacerles desfilar. ✓ Según el modelo, la pantalla muestra :

Establecer el tiempo en segundos para activar y visualizar la pantalla de espera. Si el valor se establece en cero (0), protector de pantalla funcionalidad está desactivada. Después de 30 segundos (o dependiendo de la configuración) de inactividad, el protector de pantalla se activa y muestra la información más relevante: estado de la temperatura y del sistema. Si se toca un botón, la pantalla vuelve a la pantalla anterior. A continuación, encontrará el tipo de mensaje que puede aparecer:206 Esquema de visualización del principio de funcionamiento

Humedad Entre el 55 y el 75%. Esa es el margen de humedad media aconsejada para que el tapón de las botellas permanezca suficientemente húmedo y conserve su flexibilidad y elasticidad, que lo hacen hermético a los líquidos permitiendo al mismo tiempo que sus vinos respiren. Su vinoteca Avintage regula de forma completamente automática el nivel de humedad en el armario. La combinación de la circulación de aire exterior filtrado y cargado de humedad dentro del armario, del fenómeno de condensación relacionado con el funcionamiento del armario y la superficie de las paredes interiores, de acero con pintura de alta granulometría, permite proporcionar a sus vinos las condiciones ambientales ideales. Nota: en unas condiciones ambientales excepcionalmente secas, se puede añadir agua. Para ello, puede colocar una bandeja de arena húmeda dentro del aparato, o en su defecto un platito con agua purificada (o del grifo, siempre que no tenga un olor fuerte). Habrá que esperar algunos días después de la puesta en servicio para que el índice medio ideal, en torno al 60 %, se estabilice dentro del armario. IMPORTANTE: el índice puede ser del 45% o menor si el aparato funciona en unas condiciones ambientales extremas y/o si el lugar donde esté instalado es seco. En este Compresor parado Compresor funcionando Compresor parado Temperaturas y humedad del aire en el momento T según el ciclo de funcionamiento Temperatura del aire y temperatura media en la botella207 caso, es necesario añadir agua (bandeja, platito, etc.) en la parte superior del armario. Indicador del índice de humedad El valor indicado de índice de humedad corresponde a una media a corto plazo, que se actualiza regularmente. No se debe preocupar si el índice mostrado es un poco más bajo momentáneamente. Generalmente este período tan corto no permite que los tapones pierdan su elasticidad. En la pantalla se podrán observar los siguientes valores:

• 45%: si el índice de humedad en el centro del armario está comprendido entre el 40% y 50%

• 55%: si el índice de humedad en el centro del armario está comprendido entre el 50% y 60%

• 65 %: si el índice de humedad en el centro del armario está comprendido entre el 60% y 70%

• 75%: si el índice de humedad en el centro del armario está superior a los 70% Un pictograma e un mensaje aparecen si la humedad esta inferior a los 45% durante 3 cycles. Poner un recipiente con agua en su bodega y verificar después 24 horas si el nivel de humedad ha subido.

Ajuste de la humedad (sólo para la referencia DHA305PA) Su bodega DHA305PA está equipada con un sistema de control de humedad ajustable entre 60% y 75%. Este nivel de humedad se puede ajustar en el panel de control en pasos de 5% (60%, 65%, 70% o 75%). Tan pronto como aparezca el mensaje “Rechargez l‘eau/Please refill water” (llene el tanque de agua) en la pantalla, agregue 110 ml de agua pura y limpia (tipo desmineralizado) siguiendo la indicación de la flecha dentro de su dispositivo, abajo a la izquierda en el paso del compresor. Para hacer esto, utilice el vaso de plástico suministrado con su bodega (1 vaso lleno = 100 ml). Luz interior Se puede activar el alumbrado interior pulsando el botón . Le ofrece la posibilidad de iluminar la vinoteca preservando las condiciones de conservación de sus vinos (LED de baja intensidad). El símbolo luz aparece con un mensaje “Light on”. Sin intervención de su parte, la luz se apagara automáticamente después de 5 minutos. Puede apagarla pulsando el botón .

Puede también iluminar su bodega de manera permanente. Para hacerlo, pulse la tecla durante 5 segundas. El símbolo amarillo de la luz y el mensaje “Permanent light on” aparecen. Puede apagarla pulsando el botón .208

Protección contra bajas temperaturas « Kit de invierno » La seguridad de una temperatura ideal constante en el interior de su vinoteca: ¿Una caída de la temperatura ambiente incide en la calidad de conservación de mi vinoteca? No. La temperatura interior de su vinoteca se regula automáticamente en relación a la temperatura ambiente del lugar donde se encuentra, gracias a un sistema completamente automático. Para no someter a sus vinos a variaciones de temperatura demasiado fuertes cuando la temperatura exterior cae bruscamente (sin ser inferior a 0° y sin heladas), Frio Entreprise ha desarrollado el kit de hivierno automático. Técnicamente ¿cómo funciona el kit de invierno? Este sistema es completamente autónomo y no necesita ninguna intervención por su parte. El sistema se activa en función de los ajustes de temperatura que haya realizado y de la temperatura ambiente. No es posible ajustar la temperatura de funcionamiento del sistema de invierno. Esta función es completamente autónoma y no requiere ningún ajuste o acción de su parte. El kit de invierno se enciende al cabo de poco tiempo. La resistencia entonces opera muy lentamente calentándose suave y silenciosamente. ¡Sus vinos permanecen así en óptimas condiciones de conservación! IMPORTANTE: el único elemento que genera ruido es el compresor, y por tanto el sistema de refrigeración. La calefacción funciona con una resistencia, cuyo funcionamiento es completamente silencioso. Si su vinoteca se encuentra en tal situación y no hace ningún ruido, no se preocupe, no se trata de una avería. Vibraciones Al vino no le gusta que le molesten. Las vibraciones le perjudican especialmente. Por esta razón el compresor de su vinoteca está montado sobre dos amortiguadores especiales denominados "silent- blocks". Del mismo modo, la cuba interior está aislada del armazón por una gruesa capa de espuma de poliuretano, que tiene la peculiaridad de absorber también las vibraciones. Según el modelo, las bandejas son de madera maciza y absorben mejor las vibraciones que el metal. En algunos modelos los soportes de las bandejas están equipados además con unos cojinetes de goma. Así las botellas gozan de una auténtica paz!209 Ventilación Aire puro renovado y filtrado permanentemente. Su vinoteca está equipada con un sistema de renovación permanente del aire en el que la filtración se realiza mediante un filtro de carbón. Es aconsejable sustituir este filtro una vez al año (disponible mediante pedido a través de su distribuidor o en www.climadiff.com en la sección accesorios). Encontrará la localización del filtro en la descripción de la vinoteca y el procedimiento para retirarlo en el capítulo « MANTENIMIENTO ».

Humedad Fluctúa en torno al 55% (±10). Es el margen de humedad media aconsejada para que el tapón de las botellas permanezca suficientemente húmedo y conserve así su flexibilidad y su elasticidad, que le hacen hermético a los líquidos permitiendo al mismo tiempo que el vino respire. Exposición a los rayos ultraviolet Atención a la luz: acelera el proceso de óxido-reducción y por tanto el envejecimiento prematuro del vino, lo que no es deseable.

• Una puerta compacta: no se preocupe, su vinoteca dispone de una puerta compacta. Sus botellas permanecerán al abrigo de la luz.

• Puerta de cristal: el vino también está protegido, ya que la puerta ha sido tratada para filtrar hasta el 70 % de los rayos ultravioleta.210 Instalación de los carriles deslizantes (RAILV3)

1- Prepare sus carriles deslizantes en el

sentido correcto de instalación: - La parte con las varillas orientadas hacia arriba debe deslizarse hacia el exterior de la vinoteca. - La otra parte, con las varillas orientadas hacia abajo (una de ellas biselada), se debe insertar en las ranuras previstas a tal efecto en las paredes laterales de la vinoteca. Tenga en cuenta que las varillas hacia abajo que son biseladas (1) se deben posicionar en las ranuras en el fondo del aparato. Son biseladas para sujetar la bandeja y evitar que bascule.

2- Instalación del carril derecho:

- Coloque el carril a la altura deseada - Primero inserte la varilla biselada en la ranura en el fondo del aparato (2) - A continuación, inserte la segunda varilla, a la misma altura que la otra, en la ranura en la parte delantera del aparato (3) - Asegúrese de que el carril está perfectamente nivelado, fijo y no bascula (4)

3- Instalación del carril izquierdo:

- Coloque el carril a la misma altura que la del carril derecho - Primero inserte la varilla biselada en la ranura en el fondo del aparato - A continuación, inserte la segunda varilla, a la misma altura que la otra, en la ranura en la parte delantera del aparato - Asegúrese de que el carril está perfectamente nivelado, fijo y no bascula

4- Instalación de la bandeja sobre el carril:

- Tire de los 2 carriles deslizándolos hacia el exterior de la vinoteca (5) - Coloque la bandeja de manera que las 4 varillas entren en los espacios previstos sobre la bandeja - Usted puede colocarse bajo la bandeja para ver mejor la ubicación de los orificios con respecto a las varillas (6) Los carriles son ligeramente amovibles para bloquear mejor la bandeja en su soporte deslizante

3- Instalación del carril izquierdo:

- Coloque el carril a la misma altura que la del carril derecho - Primero inserte la varilla biselada en la ranura en el fondo del aparato - A continuación, inserte la segunda varilla, a la misma altura que la otra, en la ranura en la parte delantera del aparato - Asegúrese de que el carril está perfectamente nivelado, fijo y no bascula

4- Instalación de la bandeja sobre el carril:

- Tire de los 2 carriles deslizándolos hacia el exterior de la vinoteca (5) - Coloque la bandeja de manera que las 4 varillas entren en los espacios previstos sobre la bandeja - Usted puede colocarse bajo la bandeja para ver mejor la ubicación de los orificios con respecto a las varillas (6) - Los carriles son ligeramente amovibles para bloquear mejor la bandeja en su soporte deslizante Carril derecho Carril izquierdo (1) Varilla biselada (2) (3) (4) (5) (6) Bandeja deslizante211 ¿Cómo gestionar su colección? El registro de vinoteca (el original, una innovación de Frio Entreprise) le ayudará: Registro de vinoteca o tabla de los vinos clasificados (según modelos, excepto para aquellos con puertas totalmente en cristal). La cara interior de la puerta de su vinoteca ha sido especialmente diseñada para poder escribir con tiza notas de información sobre el registro de su vinoteca, las características de su colección o, según el modelo, desarrollar una lista de los vinos clasificados. Sólo escriba en el registro de la vinoteca con tiza. Para borrar, utilice un paño o una esponja ligeramente humedecida. No utilice detergentes ni sustancias abrasivas.

Algunos datos útiles (puesta en temperatura y abertura) Las opiniones varían, la temperatura ambiente también, pero muchos coinciden en lo siguiente:

Grandes vinos de Burdeos – Tintos 16 – 17°C Grandes vinos de Borgoña – Tintos 15 – 16°C “Grands crûs” de vinos blancos secos 14 – 16°C Tintos ligeros, afrutados, jóvenes 11 – 12°C Rosados de Provenza, vinos jóvenes 10 – 12°C Blancos secos y vinos tintos de la tierra 10 – 12°C Vinos blancos de la tierra 8 – 10°C Champanes 7 – 8°C Vinos licorosos 7°C212 Tabla de desarrollo (en años) El tiempo necesario para el desarrollo óptimo varía para cada vino, cada añada y cada color. La siguiente tabla le proporcionará una orientación sobre el número de años necesario para que sus vinos alcancen el apogeo de su madurez, es decir el momento ideal para su degustación.

Aquí podemos ver 4 tipos de botellas de 75 cl, Borgoña y Burdeos de dimensiones diferentes. Existen muchas otras con capacidad y forma diferentes. En los ejemplos podrá ver algunas de botellas de Burdeos de 75 cl. Puede observar las diferencias de colocación según la altura de las botellas, los diámetros y el método DENOMINACIÓN

1-4 Beaujolais joven

de cruzamiento. Tipos de cruzamiento Fíjese en la diferencia de profundidad. Cuello con cuello: Mayor capacidad de carga

Cuello entre cuerpos: Menor profundidad Mayor pérdida de espacio Bandejas A cada vinoteca su tipo de bandeja. No existe un esquema de colocación ideal. Una colección de botellas de vino es rica cuando es variada. Le corresponde a usted organizar las botellas en la vinoteca, en función de su colección. Puede adquirir bandejas suplementarias mediante pago a través de su distribuidor o del servicio postventa del mismo, así como en nuestro sitio internet www.climadiff.com (sección accesorios) Bandejas reversibles: La bandeja «Collector » reversible Burdeos o Borgoña ha sido creada por Frio Entreprise para permitir una colocación sencilla, eficaz, segura y práctica. Cuenta con una cara con relieves previstos para botellas tipo «Burdeos 75cl» y otra con relieves para botellas tipo « Borgoña 75cl». Un pirograbado del tipo de botella aparece en ambas caras de cada bandeja, indicando el lado que se debe utilizar en función de su colección.

Bandejas deslizantes: Según el modelo, la vinoteca incluye una o varias bandejas deslizantes montadas en fábrica. Podrá conseguir bandejas suplementarias adaptadas, así como carriles deslizantes, mediante pedido en el servicio postventa de su distribuidor, en nuestro sitio internet www.climadiff.com (sección accesorios) Bandejas de separación: Algunas vinotecas polivalentes (en particular la DIVA300) están equipadas con 2 estantes independientes específicos. Para una distribución y separación óptima de la temperatura, estos 2 estantes no deberían retirarse o recolocarse.214 Capacidad anunciada La capacidad anunciada se mide de acuerdo con la norma EN62552. Este estándar se calcula con botellas tradicionales tipo Burdeos de 75cl. Cualquier otro tipo de formato de botella así como la adición de estantes reducirán considerablemente la capacidad de almacenamiento. La capacidad máxima se calcula con un número definido de estantes que varían según los modelos. Método de carga Precisiones relativas a la capacidad: Las indicaciones de capacidad de los diferentes modelos de vinotecas Avintage se proporcionan a título indicativo. Le ayudarán a elegir en función de sus deseos y del espacio del que disponga. Estas capacidades se establecen actualmente partiendo de una botella estándar tipo "bordelesa tradición 75 cl". En realidad, usted querrá coleccionar botellas de formas y tamaños diferentes. Por razones prácticas, es probable que ponga en su vinoteca un número de botellas ligeramente inferior al máximo previsto. A título de ejemplo, si cargamos una vinoteca exclusivamente con botellas tipo Borgoña, observaremos que el número de botellas será un 30% inferior al calculado con botellas tipo Burdeos. Otro factor importante para la carga es la cantidad de bandejas: una bandeja suplementaria equivale a una capa de botellas menos, o incluso dos… Puede añadir bandejas deslizantes suplementarias si lo desea. En este caso tenga en cuenta el número máximo posible de bandejas deslizantes y la reducción de la capacidad en el armario: No olvide tener en cuenta este aspecto si desea una vinoteca más funcional y añadir muchas bandejas: deberá elegir entre capacidad y practicidad. Llenado: La temperatura deseada tras la puesta en funcionamiento sólo se alcanzará tras varias horas. Aconsejamos que deje funcionar el aparato vacío durante unas horas antes de cargarlo. La vinoteca se entrega con una o varias bandejas, de metal o madera, según el modelo.

• Coloque los soportes en los lugares deseados en las ranuras laterales del interior del armario. Asegúrese de que los soportes estén correctamente insertados en las ranuras (se necesita una ligera presión en la escuadra para posicionarla correctamente y comprobar que se ajuste bien)

• Comience cargando la parte inferior del armario

• Después comience a apilar las botellas: con el fondo orientado hacia la parte posterior para la fila del fondo, y al revés para la fila frontal. Las bandejas se deben modular según el tamaño del armario y las formas de las botellas. IMPORTANTE: asegúrese de que las botellas no toquen la pared del fondo del armario. Si dispone de una gran cantidad de botellas, le aconsejamos que las cargue por lotes de 40, y entre cada lote deje funcionar el aparato durante 12 horas. Repita la operación las veces que sea necesario, ya que así se creará una masa térmica en la vinoteca. Podrá adquirir bandejas suplementarias mediante pago en el servicio postventa de su distribuidor, en nuestro sitio internet www.climadiff.com (sección accesorios).215 Canal de recuperación del agua de condensación Orificio de evacuación del agua de condensación

Limpieza Generalmente, el armario para vinos no necesita ningún mantenimiento especial, salvo el cambio del filtro de carbón una vez al año. Si, no obstante, resultara necesaria una limpieza, desconecte y limpie el interior y el exterior con una mezcla de agua tibia y un jabón suave (evite los productos disolventes y abrasivos). Aclare con agua limpia y deje que se seque antes de volver a conectarlo. Para cualquier otro tipo de mantenimiento, póngase en contacto con el servicio postventa de su distribuidor. Cualquier intervención técnica realizada por personas no autorizadas anulará la garantía. Cambio de filtro de carbón activo y frecuencia Cambio del filtro de carbón: es imprescindible cambiarlo una vez al año. El filtro es una pieza de plástico, de color negro y redonda, que filtra el aire que entra en la vinoteca. Se puede ver tanto desde el interior como desde el exterior. Se encuentra en la parte superior derecha, en el fondo del armario. Empuje el filtro desde el exterior de la bodega para extraerlo del interior del dispositivo. ¡Atención! El filtro se puede insertar en un soporte de forma similar y del mismo color. ÚNICAMENTE se cambia el filtro, no tire del soporte ni lo fuerce, podría romperse de forma irremediable.

Para conseguir el filtro, realice su pedido al servicio postventa de su distribuidor, o en nuestro sitio internet www.climadiff.com (sección accesorios).

Paradas prolongada Desconecte el aparato por completo. Retire las botellas. Limpie y seque la cuba interior y, sobre todo, el canal de recuperación del agua de condensación situado en la parte inferior del armario.

• ¡La presencia de agua es normal!216 Desescarchado de la condensación Su aparato está equipado con un ciclo automático de desescarchado. Durante la parada del ciclo de refrigeración, las superficies refrigeradas del aparato se desescarchan automáticamente. El agua de desescarchado así recuperada es evacuada hacia una bandeja de evaporación que se encuentra en la parte posterior del aparato, cerca del compresor. Después, el calor producido por el compresor hace que se evapore el agua condensada de la bandeja, que es aspirada por el filtro de carbón y aporta así humedad.

El aparato produce aire frío, que al ser más pesado que el aire caliente, desciende lentamente. Esto crea presión y expulsa el aire a través del orificio situado en la parte inferior. El compresor, cuando funciona, calienta y hace evaporarse el agua de condensación. El aire caliente sube y este aire húmero es aspirado por el filtro de carbón. En contacto con el evaporador, la humedad del aire es aspirada en forma de escarcha. En el momento en que se detiene el compresor, la temperatura interior vuelve a subir y la escarcha se funde lentamente. Se produce la condensación. El exceso de condensación es recogido por la bandeja. En el momento en que se reinicia el compresor, se reinicia el circuito cerrado de la circulación de aire. Transporte del armario para vinos El armario debe transportarse, en la medida de lo posible, embalado, para evitar que se deteriore. Si debe transportar la vinoteca tumbada, protéjala bien y túmbela sobre el lado en el cual el tubo de carga del compresor quede orientado hacia el suelo. Si usted se encuentra de pie frente a la parte trasera del armario, túmbelo sobre el lado izquierdo

10. EN CASO DE AVERÍA

A pesar de todo el cuidado que ponemos en la fabricación de nuestros productos, las averías no se pueden descartar completamente. Antes de ponerse en contacto con el servicio posventa de su distribuidor, compruebe que: ✓ La toma de corriente está conectada ✓ No se ha producido un corte de electricidad ✓ La avería no tenga su origen en alguna de las situaciones descritas en el cuadro que figura al final de este manual IMPORTANTE: si el cable de alimentación que se incluye está deteriorado, debe ser sustituido por el fabricante o por un servicio autorizado por la marca o por el distribuidor. En cualquier caso y para evitar cualquier riesgo de lesión, el cable lo debe sustituir personal cualificado.217 SI ESTAS REVISIONES NO DAN RESULTADO, PÓNGASE EN CONTACTO CON EL SERVICIO POSVENTA DE SU DISTRIBUIDOR. ¡ATENCIÓN! ¡Desconecte la toma mural antes de realizar cualquier operación de limpieza o reparación!

11. PIEZAS DE REPUESTO Y SERVICIO POSTVENTA

Las piezas de recambio estéticas y funcionales de conformidad con el REGLAMENTO (UE) 2019/2019 (anexo II, punto 3), se ponen a disposición de los reparadores profesionales y usuarios finales durante un período de 7 o 10 años (lista en el anexo II, punto 3). .a.1 y 3.a.2) desde la puesta en el mercado de la última unidad del modelo. La lista de repuestos y el procedimiento para solicitarlos (acceso profesional / acceso especial) están disponibles en el siguiente sitio web: www.interfroidservices.fr o por correo postal en la siguiente dirección: FRIO - Interfroid Services, 143 Bd Pierre Lefaucheux - 72230 ARNAGE Para otras piezas de repuesto funcionales no especificadas en el reglamento de la UE 2019/2019, están disponibles por un período de 10 años. La garantía del fabricante es de 1 año para las piezas funcionales.

Este electrodoméstico está marcado conforme a la Directiva europea 2019/290/UE relativa a los residuos de aparatos eléctricos y electrónicos (RAEE). Al garantizar que este producto se deseche de manera correcta, se está ayudando a impedir que existan posibles consecuencias negativas para el entorno y la salud humana, lo que podría estar causado de otro modo por un manejo inadecuado de los residuos de este producto. El símbolo del contenedor de basura tachado que figura en el aparato indica que, al final de su vida útil, este producto deberá tratarse de forma separada de los demás residuos domésticos. Por tanto se deberá trasladar a un centro de recogida selectiva para aparatos eléctricos y/o electrónicos, o si adquiere un aparato equivalente, al distribuidor del aparato nuevo. El usuario es responsable de trasladar el aparato, al final de su vida útil, al centro de recogida apropiado. Una recogida selectiva y adecuada, con el fin de que el aparato sea reciclado, tratado y eliminado de forma respetuosa con el medio ambiente, contribuye a evitar los posibles efectos negativos sobre el medio ambiente y la salud, y favorece el reciclaje de los materiales que componen el producto. Para obtener información más detallada sobre los sistemas de recogida disponibles, diríjase al servicio local de eliminación de residuos o a la tienda donde adquirió el aparato.

Con el fin de mejorar constantemente nuestros productos, nos reservamos la posibilidad de modificar las características técnicas sin aviso previo. Las garantías de los productos de la marca AVINTAGE son proporcionadas de forma exclusiva por una serie de distribuidores que nosotros seleccionamos. Ningún elemento del presente manual podrá interpretarse como una garantía adicional. FRIO ENTREPRISE no asume ninguna responsabilidad por los errores u omisiones técnicas y de redacción en el presente manual. Documento no contractual.218

Conservación: Las condiciones de conservación permiten proteger los vinos ya desarrollados y conservar sus cualidades en el tiempo. Envejecimiento: El recinto climático ha sido diseñado para garantizar, en el tiempo, unas condiciones lo más parecidas posible a las de las bodegas subterráneas para favorecer el desarrollo óptimo de los mejores caldos. Puesta en temperatura: La vinoteca ha sido diseñada para disponer siempre y al alcance de la mano de botellas a la justa temperatura de servicio (Tª de degustación: tintos de guarda: 18-19°C, tintos ligeros: 14-16°C, blancos, rosados y champanes: 10-12°C, blancos licorosos: 8-10°C). Sistema de invierno: Sistema de calefacción que permite instalar la vinoteca en un lugar sin calefacción (pero protegido de las heladas). Vinoteca de día: Véase la parte relativa a la puesta en temperatura. Bandejas PREMIUM 1/70 (PREMIUM): De madera maciza (madera tropical resistente al agua) y diseñadas para un almacenamiento optimizado, ergonómico y seguro de las botellas, con una capacidad para 13 botellas por capa. Bandejas COLLECTOR: De madera y con relieves especialmente diseñados para un almacenamiento optimizado, ergonómico, de fácil acceso y seguro de las botellas. Son reversibles (Cara arriba: Burdeos. Cara abajo: Borgoña, Valle del Loira, etc.) y pueden albergar 14 botellas de Burdeos o 13 de Borgoña. Bandejas deslizantes: Montadas sobre carriles, facilitan el acceso a una o varias capas (según el modelo) de botellas. Registro de vinoteca: ¡La original! Una innovación de Frio Entreprise que permite la gestión de su colección utilizando una tiza y la cara interior de la puerta. Choque térmico: Un choque térmico para sus botellas sería un cambio brusco de temperatura de 20°C como mínimo y de forma rápida (menos de dos horas). Los choques térmicos, si se producen de forma repetida, pueden resultar fatales para el vino.219

PREGUNTAS FRECUENTES

A pesar de toda la atención que prestamos a nuestros productos, nunca se puede descartar una avería completamente. Antes de ponerse en contacto con el servicio postventa de su distribuidor, compruebe: - que la toma de corriente está en su sitio - que no se ha producido un corte de electricidad - la guía de solución de averías. ELECTRICIDAD Mi vinoteca no funciona:

1. No hay corriente en la toma de alimentación: compruebe el disyuntor o la toma.

2. La clavija está mal enchufada.

3. Si la vinoteca está en un lugar sin calefacción, consulte el párrafo relativo al kit de invierno.

TEMPERATURA Mi vinoteca está demasiado fría: Seleccione una temperatura más elevada Mi vinoteca no está suficientemente fría: Seleccione una temperatura menos elevada La temperatura en mi vinoteca varía ligeramente:

1. La temperatura que realmente se debe tener en cuenta es la temperatura del interior de la

botella. Las variaciones instantáneas que puede constatar corresponden a los ciclos de funcionamiento y parada del compresor. La temperatura media adecuada que ofrece a sus vinos las mejores condiciones de desarrollo se obtiene gracias a este principio de variaciones ligeras y repetidas en el aire de la vinoteca.

2. Nuestras vinotecas cuentan con un sistema de aislamiento importante destinado a garantizar

a sus vinos la temperatura más estable posible. Por consiguiente, una variación de 1°C de la temperatura exterior a la botella se traducirá en una variación de tan solo 0,1°C en el líquido.

3. Si la temperatura constatada en su vinoteca es diferente a la constatada habitualmente y no

varía en un período prolongado (varias horas), póngase en contacto con el servicio postventa de su distribuidor. EL COMPRESOR DE MI VINOTECA NO SE PONE EN MARCHA (¿ESTÁ SEGURO? NUESTROS COMPRESORES NO HACEN RUIDO)

1. ¿La temperatura ambiente del lugar es baja (inferior a la temperatura mínima requerida)?

2. ¿No es demasiado alta la temperatura seleccionada? Seleccione la temperatura mínima

posible (véase el capítulo « FUNCIONAMIENTO DEL ELECTRODOMÉSTICO - Ajuste de la temperatura», según el modelo) y compruebe, sin tocar, si el compresor se pone en marcha.

3. ¿Está operativa la conexión eléctrica? Para comprobarlo, conecte otro aparato eléctrico a la

4. Si, a pesar de estas dos operaciones, el compresor no se pone en marcha, póngase en

contacto con el servicio postventa de su distribuidor.220

EL COMPRESOR DE MI VINOTECA FUNCIONA SIN PARAR Si no constata ninguna producción de frío, póngase en contacto con el servicio postventa. PARECE QUE EL SISTEMA DE INVIERNO NO FUNCIONA Este sistema sólo funciona si la temperatura interior de la parte inferior de la vinoteca es inferior a la temperatura programada. Esta función es completamente autónoma y no requiere ningún ajuste o acción de su parte HUMEDAD ¿Qué índice medio de humedad debo tener en mi vinoteca?

1. El índice medio ideal está comprendido entre el 55 y el 75%. No se debe confundir con el índice

instantáneo que varía en función de los ciclos de funcionamiento del compresor. Al igual que en el caso de la temperatura media, lo que importa es el índice medio.

2. Según las zonas geográficas y el índice de humedad en el aire, puede que sea o no necesario

añadir agua. En los países de clima cálido, la humedad relativa contenida en el aire se sitúa entre el 50 y el 80%. Por tanto, no es necesario añadir agua, aunque se debe controlar esta variable con precisión. El índice medio de humedad de mi vinoteca es inferior al 50% de forma prolongada: ¿Está seguro? (la humedad fluctúa en gran medida y muy rápido, es normal)

1. Compruebe si el filtro de carbón es demasiado antiguo o simplemente está obstruido.

2. Asegúrese de la eficacia de su higrómetro.

3. Si humedece una tela cada 2 horas, nunca estará seca. Este principio se aplica a los tapones.

La constancia de la media del índice de humedad permite que los tapones conserven su elasticidad, que es indispensable. Por tanto, constatar un índice instantáneo que parezca bajo es normal, más tarde tendrá que aumentar. El índice de humedad de mi vinoteca es superior al 75 % de forma prolongada: ¿Está seguro? (la higrometría fluctúa en gran medida y muy rápido, es normal)

1. Compruebe si el filtro de carbón es demasiado antiguo o simplemente está obstruido.

2. Asegúrese de la eficacia de su higrómetro.

3. Si humedece una tela cada 2 horas, nunca estará seca. Este principio se aplica a los tapones.

La constancia de la media del índice de humedad permite que los tapones conserven su elasticidad, que es indispensable. Por tanto, constatar un índice instantáneo que parezca elevado es normal, más tarde tendrá que disminuir. Las etiquetas de las botellas se despegan:

1. Su vino no está amenazado, pero tiene demasiada humedad en su vinoteca.

HAY AGUA EN LA PARTE INFERIOR DEL FONDO DE MI VINOTECA, FUERA DE LA ZONA PREVISTA A TAL EFECTO

1. No es perjudicial para su vino.

2. ¿La vinoteca está colocada completamente en horizontal? ¿No está inclinada hacia adelante?

3. ¿No está obstruido el tubo de evacuación?221

MI VINOTECA TIENE OLORES

1. ¿Ha cambiado regularmente el filtro de carbón? Se debe cambiar cada año, disponible pedido

previo a través de su distribuidor, en www.climadiff.com (sección accesorios)

2. ¿El filtro de carbón no está obstruido por una botella?

MI VINOTECA HACE RUIDO

1. El funcionamiento del compresor genera ruido: compruebe que está bien fijado sobre las gomas

(silent-blocks) y que no esté en contacto con otros elementos.

2. Se oyen pequeños chasquidos: proceden de la circulación del gas en los tubos y corresponden

a un funcionamiento normal de su vinoteca. MIS BANDEJAS SE COMBAR CON EL PESO

1. Compruebe que no ha sobrepasado la capacidad máxima de carga.

¿QUÉ HACER SI SE PRODUCE UN CORTE DE ELECTRICIDAD? La mayoría de los cortes de electricidad se resuelven en un especio corto de tiempo. Un corte de 1 o 2 horas no afectará a la temperatura del vino presente en el armario (inercia). Para proteger el vino durante los cortes de electricidad, procure abrir la puerta lo menos posible. En caso de cortes de electricidad muy prolongados, adopte las medidas necesarias para proteger los vinos. Durante un corte de electricidad, las últimas regulaciones quedan en memoria. Cuando usted pone en marcha de nuevo, su bodega funcionara con la última regulación (o según los parámetros de origen si no había modificaciones).

EL INDICADOR DE LA ALARMA APARECE

Cuando la alarma toca, puede desactivar el sonido apretando en el botón durante 5 segundas. Un mensaje aparece en la pantalla para indicar que la alarma esta desactivada. Alarma temperatura alta: El indicador de alarma puede aparecer cuando la temperatura interior esta demasiada alto. Un mensaje se visualiza.

Esta alarma puede activarse durante la puesta en marcha de la bodega (durante la regulación de la temperatura). Tiene que esperar algunas horas. La alarma puede también tocar si la puerta está mal cerrada o si está abierta desde hace mucho tiempo y que la temperatura ambiente esta alta. Si usted no es en este caso y que la alarma toca, tiene que desenchufar la bodega y llamar el servicio post venta. Alarma temperatura baja:222 Cuando la temperatura interior está a 4°C, la alarma de temperatura baja toca.

La alarma toca si la temperatura ambiente esta demasiada frio o si la puerta quede abierta durante mucho tiempo con una temperatura ambiente muy fría. Si a alarma toca pero no está en este caso, tiene que verificar las regulaciones del aparato (temperatura seleccionada). Si la temperatura seleccionada es correcta, tiene que llamar el servicio post venta. Si la temperatura interna está más fría que la temperatura ambiente y que la alarma baja temperatura esta activada, tiene que llamar el servicio post venta. APARECE UN CÓDIGO DE ERROR EN LA PANTALLA DE MI VINOTECA El sistema de ajuste electrónico puede detectar incidentes técnicos e indicarlos en la pantalla mediante códigos de error, como por ejemplo A1, A2, A3, A4 o A5.

Si aparece este código, anótelo y comuníquelo al técnico que intervenga en la vinoteca. El significado de este código está descrito en la documentación técnica destinada exclusivamente a los servicios técnicos profesionales. Es mejor desenchufar la bodega. Esto le permitirá resolver con mayor facilidad y rapidez una posible anomalía. Para los códigos de error A3, A4 y A5, el siguiente mensaje aparece alternativamente, cada 3 segundos, con la pantalla principal (arriba).

Cuando la alarma toca, puede desactivar el sonido apretando en el botón durante 5 segundas. Un mensaje aparece en la pantalla para indicar que la alarma esta desactivada.223

Si después de una hora de funcionamiento los parámetros no son normales, la alarma tocara de nuevo. Esta mejor desenchufar su bodega y llamar el servicio post venta. En cualquier caso, aunque constate una anomalía de temperatura o humedad en el interior de la vinoteca, no se asuste. Únicamente podría resultar perjudicial la exposición prolongada de los vinos a unas condiciones anormales.224
